Основы ориентирования и топографии для проведения поисково-спасательных работ План занятия: Компас. Азимут. Ориентирование. Основы работы с картой. Целеуказание. Подготовка к практическому занятию по картографии
Компас. Азимут. Стороны света.

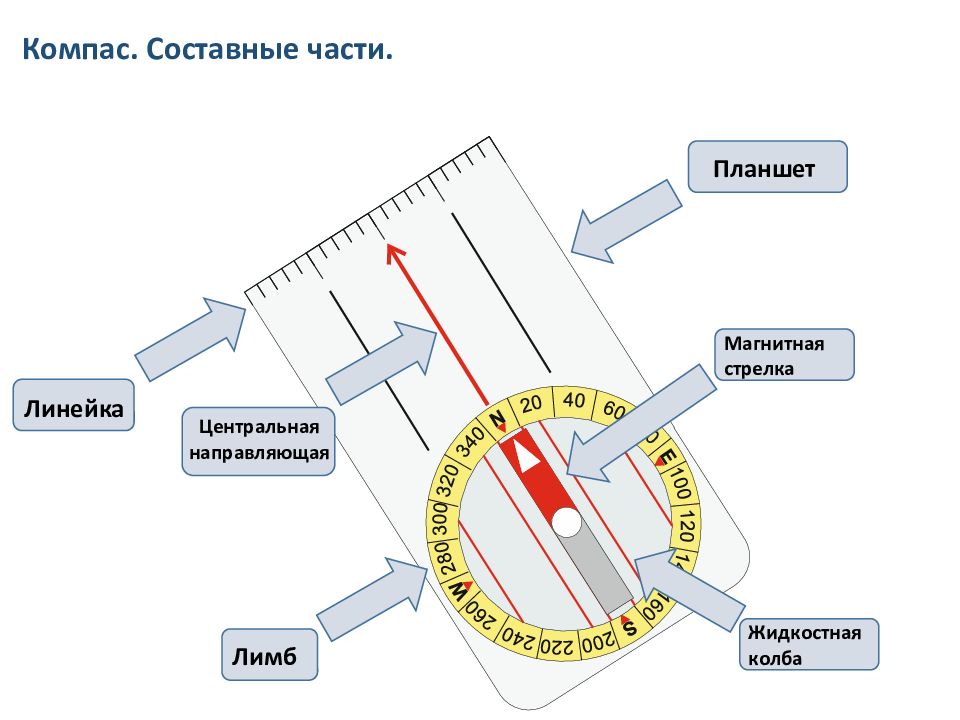

Компас. Составные части. Планшет Линейка Центральная направляющая Лимб Жидкостная колба Магнитная стрелка

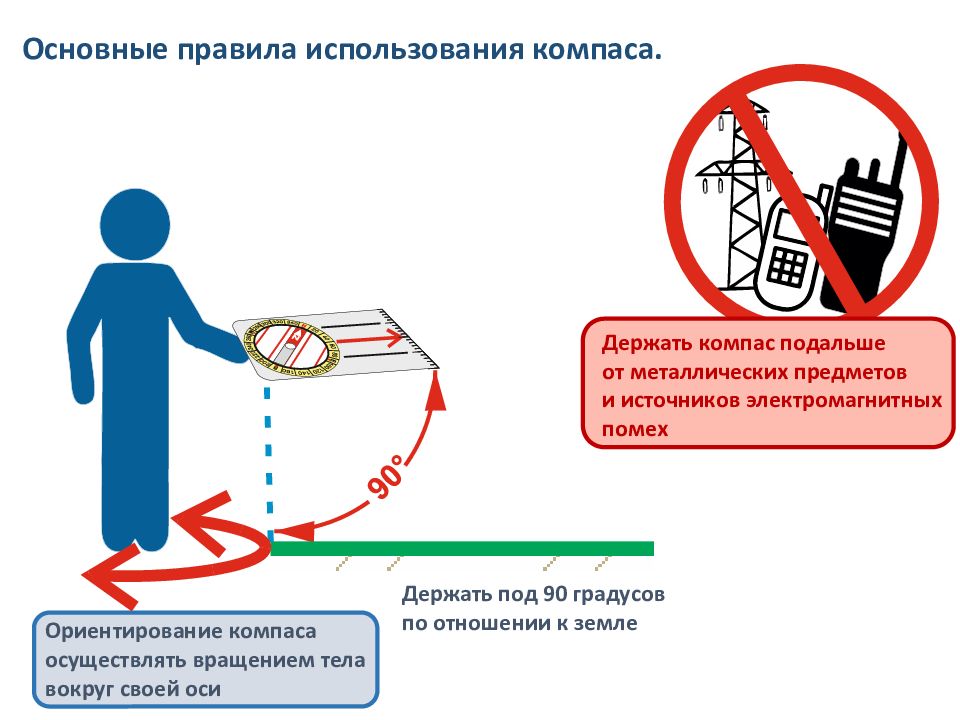

Основные правила использования компаса. Держать под 90 градусов по отношении к земле Ориентирование компаса осуществлять вращением тела вокруг своей оси Держать компас подальше от металлических предметов и источников электромагнитных помех
Определение азимута Объект на который определяем азимут Север 50 Определяем азимут на центр объекта

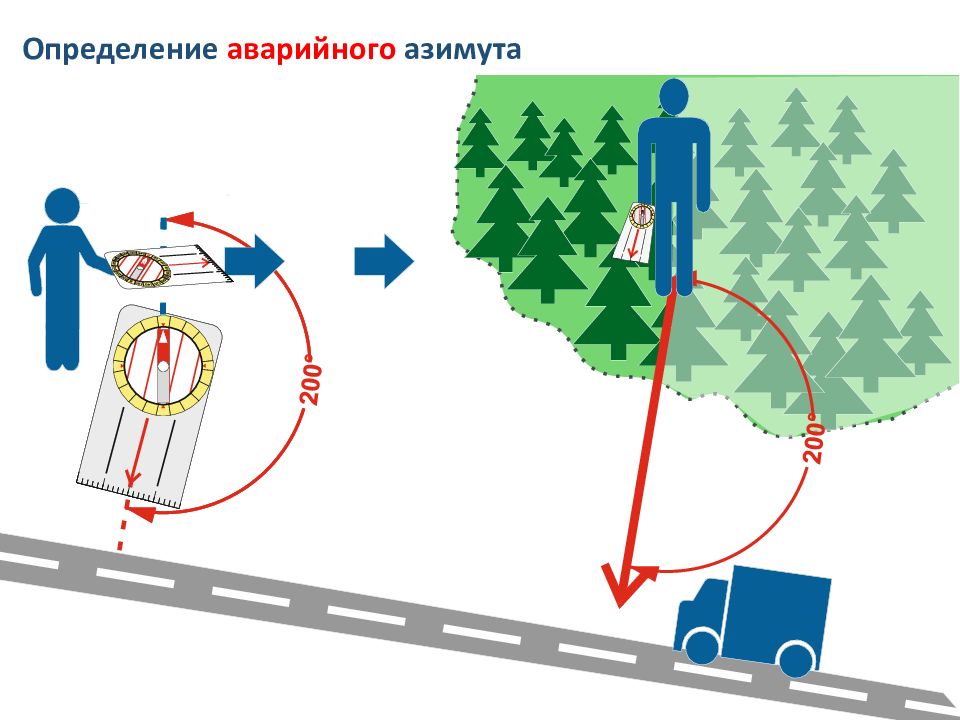

Определение аварийного азимута
Определение обратного азимута

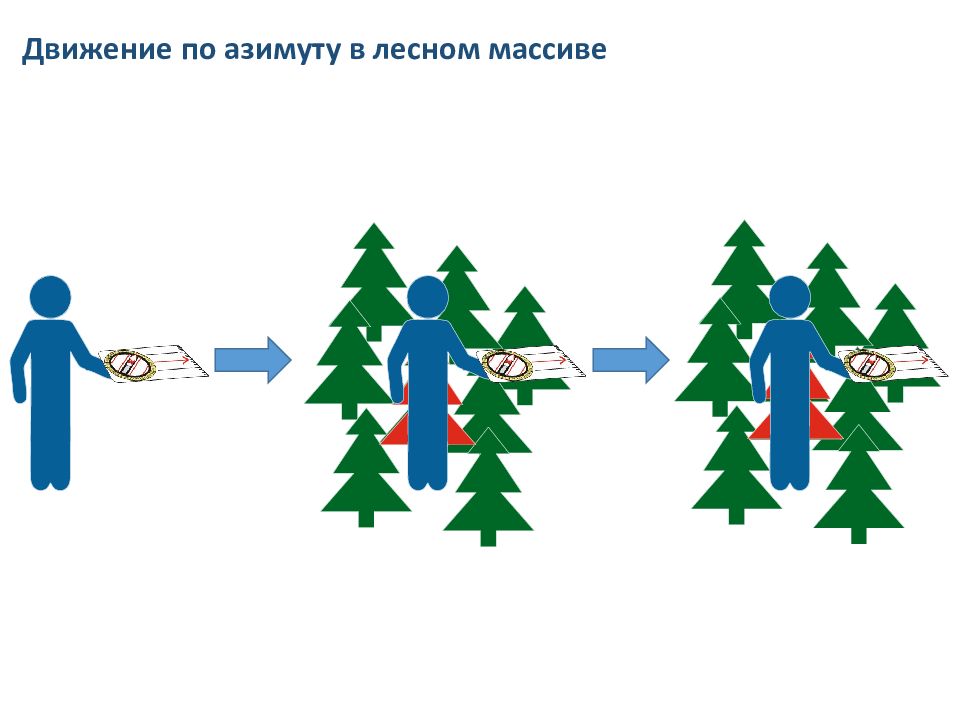

Движение по азимуту в лесном массиве

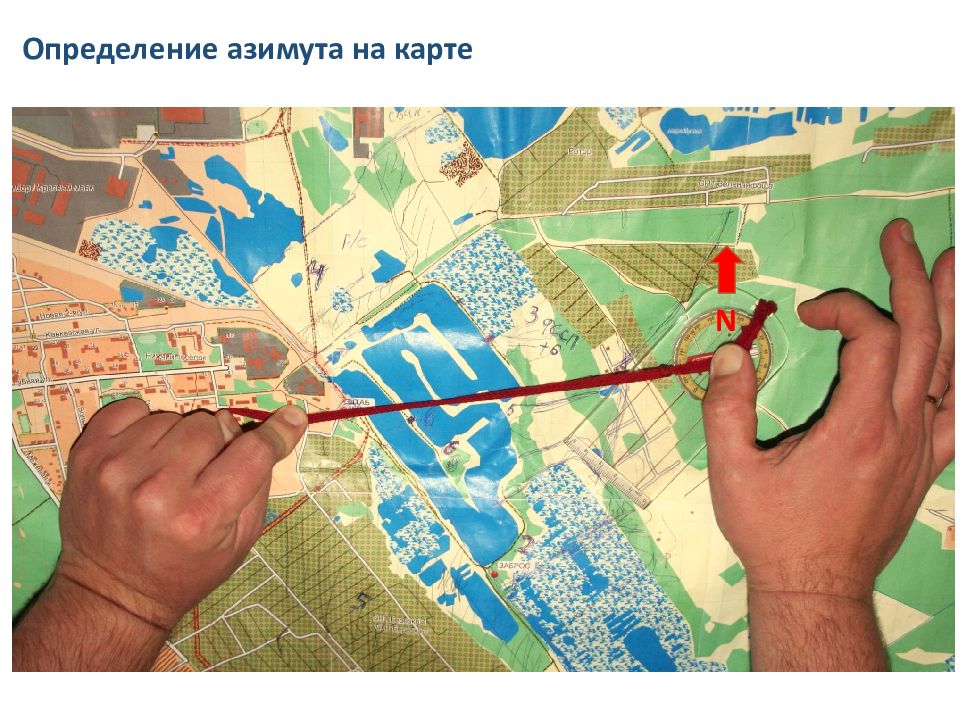

Определение азимута на карте Направление на север (верх карты) N 100°
Определение азимута на карте N
~ 12° Магнитное склонение «Истинный» (картографический) север - N «Магнитный» север Nm Ярославль 90 о – 12 о = 78 о
Магнитное склонение A1 B 1 C1 D 1 E1 F1 A2 B2 C2 D2 E2 F2 A3 B3 C3 D3 E3 F3 A4 B4 C4 D4 E4 F4 90° 78°
ОСНОВЫ РАБОТЫ С КАРТОЙ

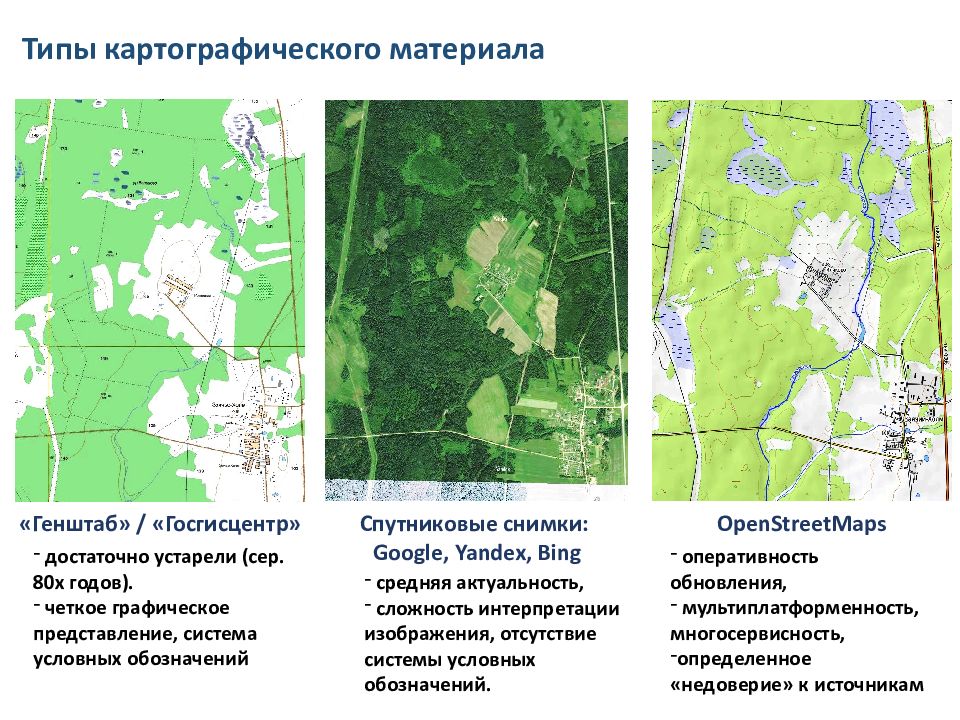

Типы картографического материала «Генштаб» / « Госгисцентр » Спутниковые снимки: Google, Yandex, Bing OpenStreetMaps достаточно устарели (сер. 80х годов). четкое графическое представление, система условных обозначений оперативность обновления, мультиплатформенность, многосервисность, определенное «недоверие» к источникам средняя актуальность, сложность интерпретации изображения, отсутствие системы условных обозначений.

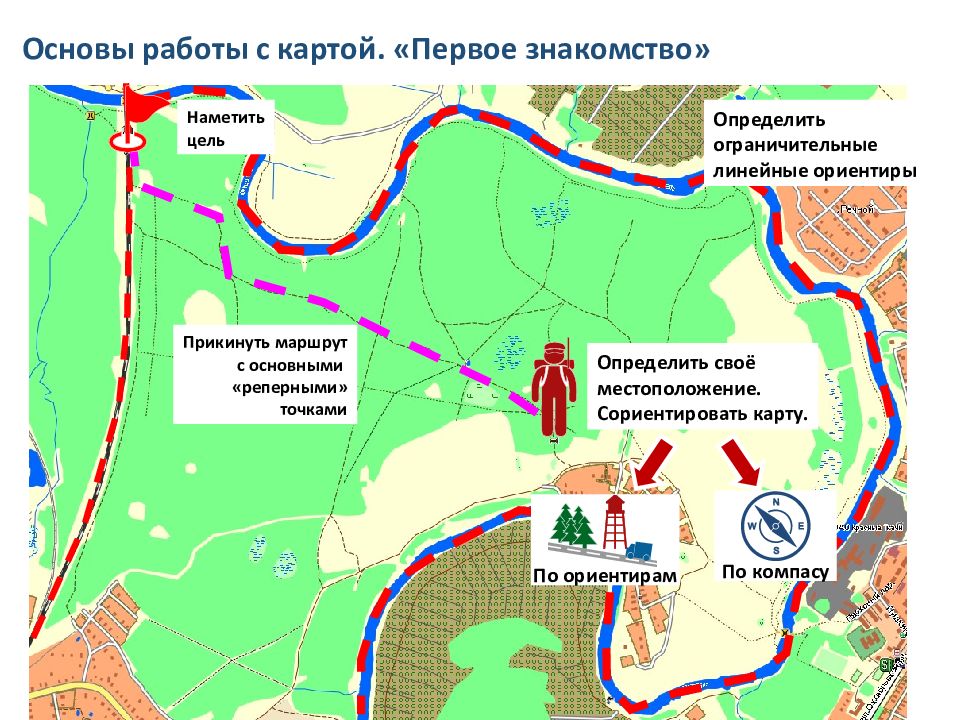

Основы работы с картой. «Первое знакомство» Определить своё местоположение. Сориентировать карту. Определить ограничительные линейные ориентиры По ориентирам По компасу Наметить цель Прикинуть маршрут с основными «реперными» точками
ЦЕЛЕУКАЗАНИЕ

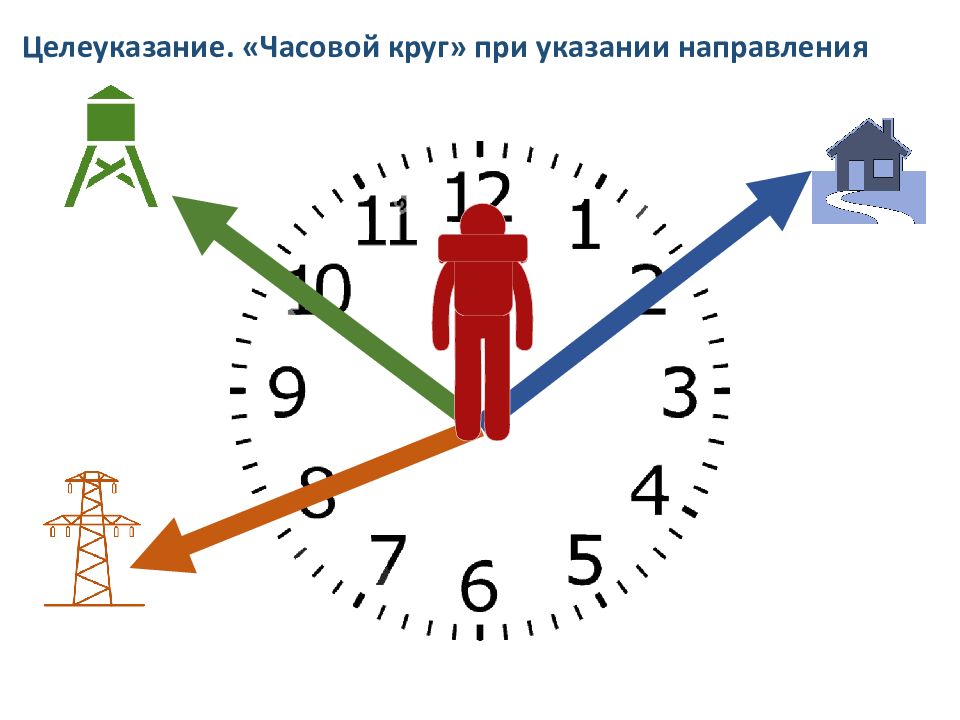

Целеуказание. «Часовой круг» при указании направления

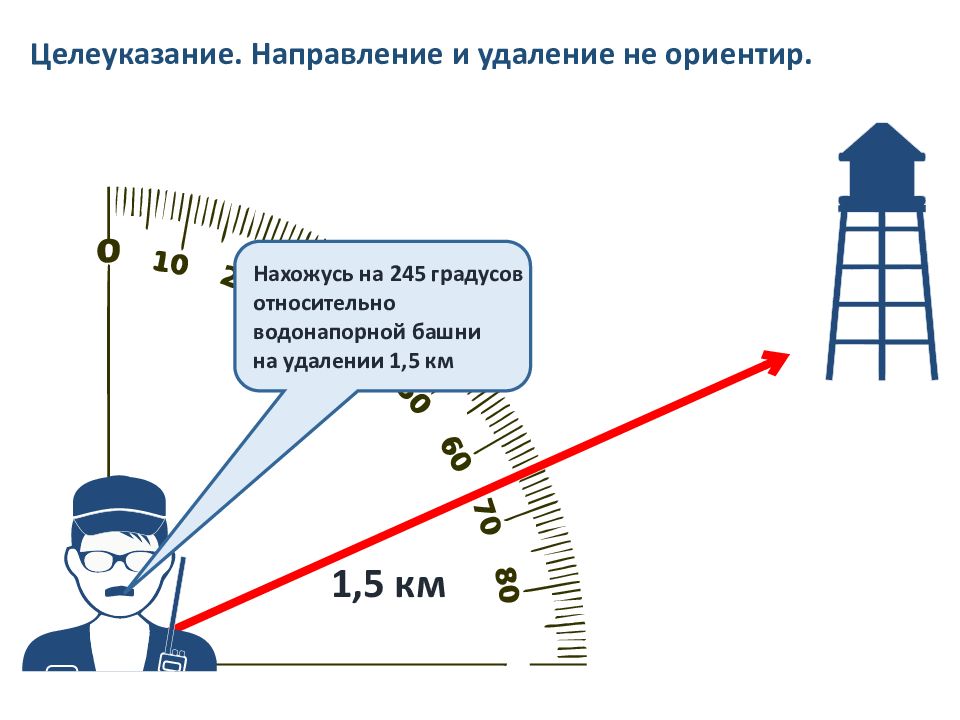

Целеуказание. Направление и удаление не ориентир. 1,5 км Нахожусь на 245 градусов относительно водонапорной башни на удалении 1,5 км
Указание на линейный ориентир и расстояние. 1,5 км Нахожусь на линии ЛЭП в 1,5 км не доходя до леса

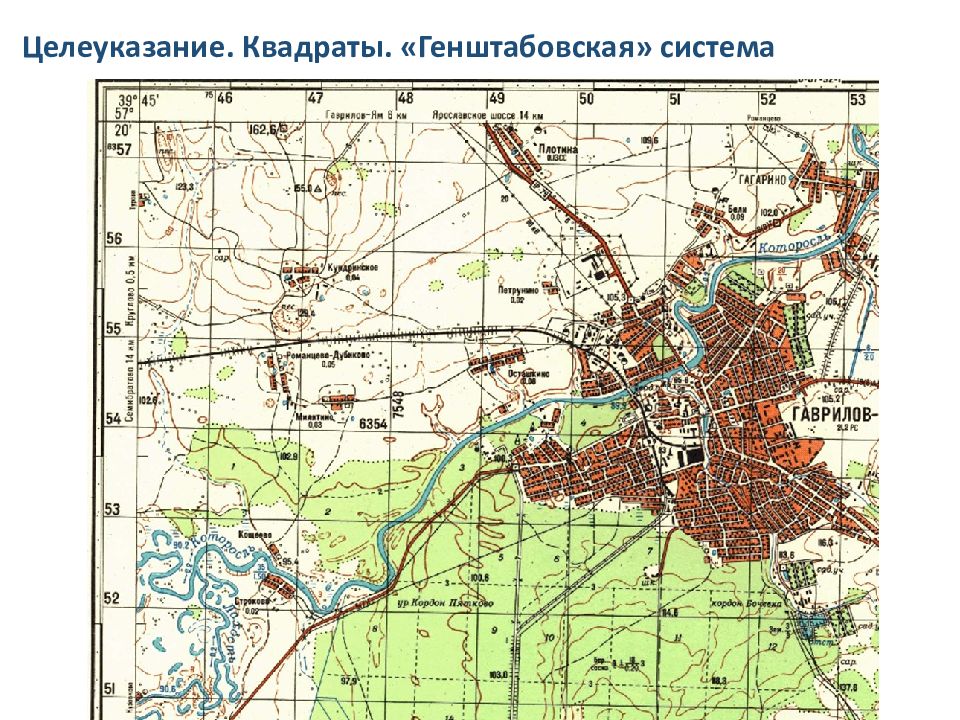

Целеуказание. Квадраты. «Генштабовская» система
Целеуказание. Квадраты. «Волонтерская» ( ярославская ) система A1 B 1 C1 D 1 E1 F1 A2 B2 C2 D2 E2 F2 A3 B3 C3 D3 E3 F3 A4 B4 C4 D4 E4 F4 500 метров Альфа Чарли Браво Дельта Эхо Фокстрот

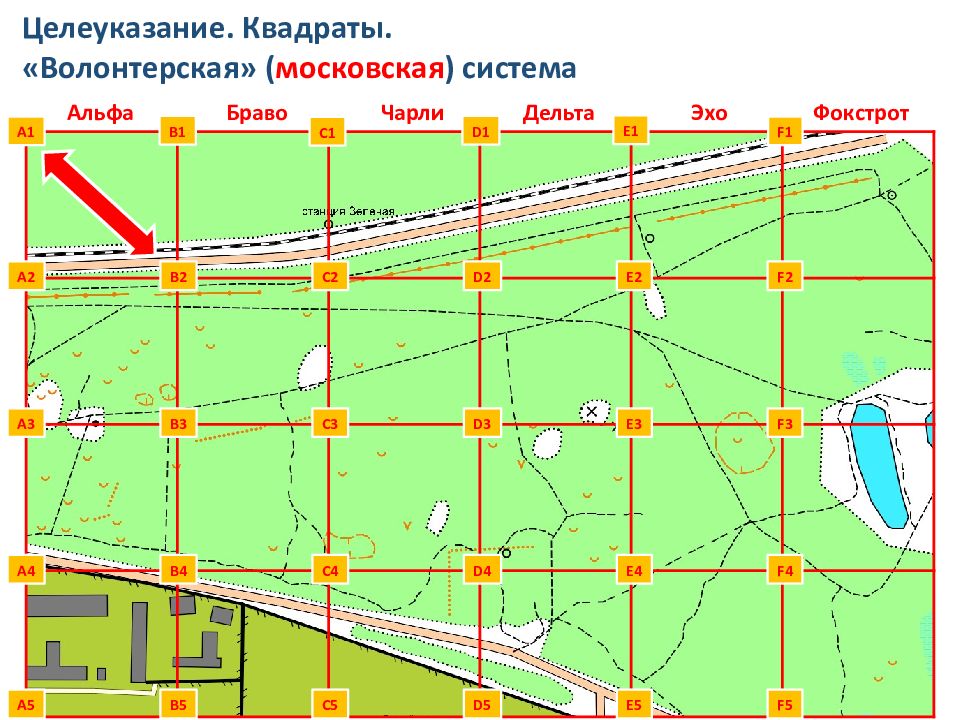

Целеуказание. Квадраты. «Волонтерская» ( московская ) система Альфа Чарли Браво Дельта Эхо Фокстрот A1 B 1 C1 D 1 E1 F1 A2 B2 C2 D2 E2 F2 A3 B3 C3 D3 E3 F3 A4 B4 C4 D4 E4 F4 A 5 B 5 C 5 D 5 E 5 F 5

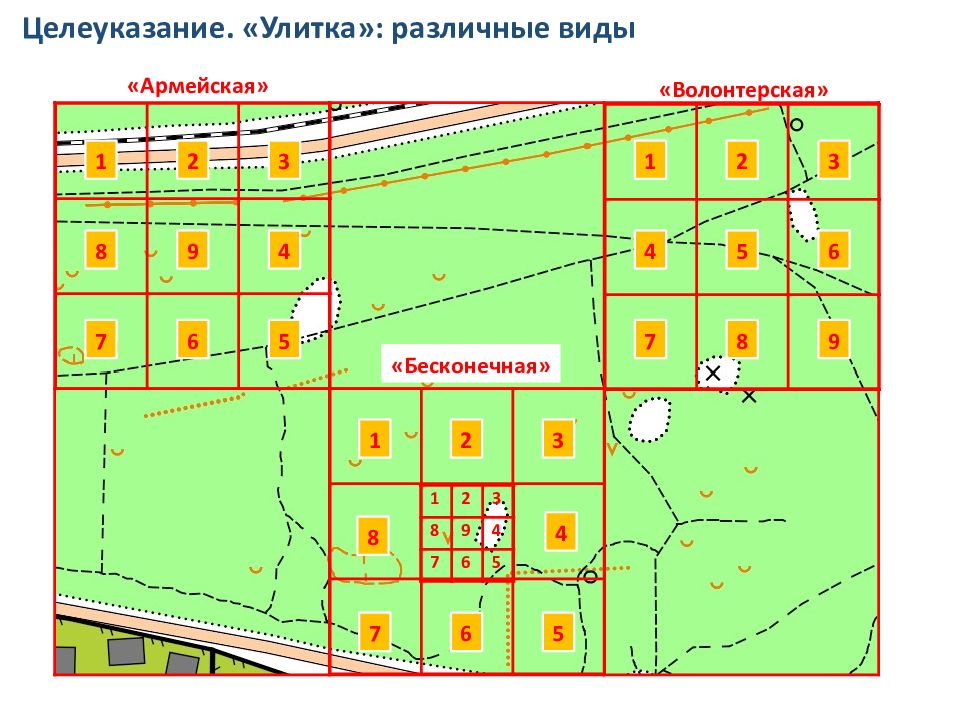

Целеуказание. «Улитка»: различные виды 1 2 3 8 9 4 7 6 5 «Армейская» 1 2 3 4 5 6 7 8 9 «Волонтерская» 1 2 3 8 9 4 7 6 5 1 2 3 8 4 7 6 5 «Бесконечная»
Целеуказание. Квадраты, «улитка» - ПРАКТИКУМ A B C D 1 2 3 1 2 3

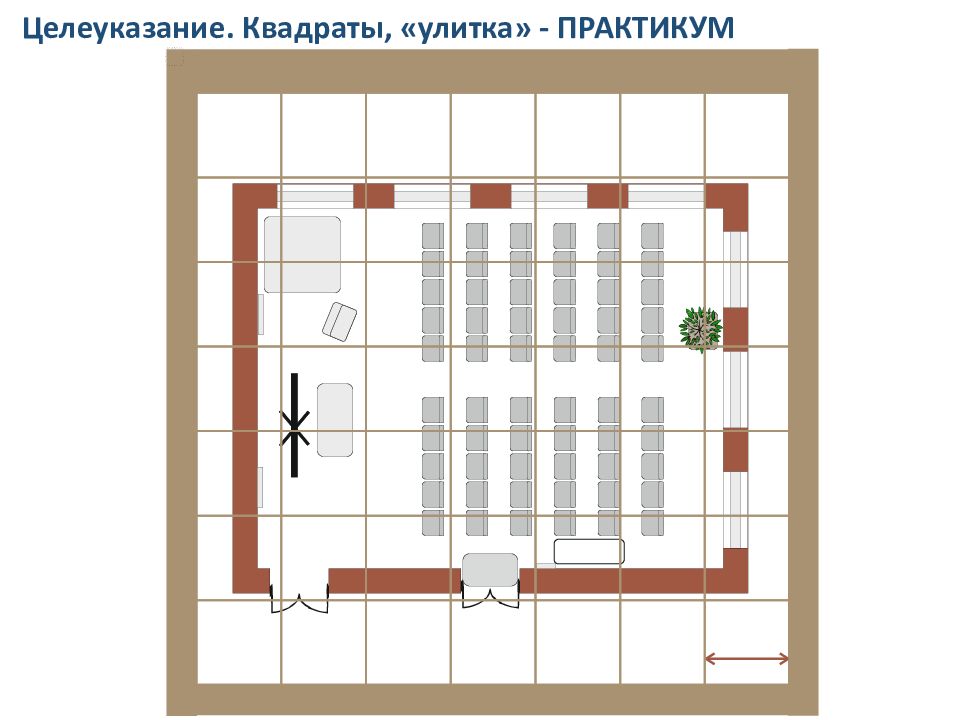

Целеуказание. Квадраты, «улитка» - ПРАКТИКУМ
ПРАКТИКУМ по радиообмену и картографии
Практикум по радиообмену и картографии. Оснащение группы. Компас Радиостанция LPD диапазона Карта

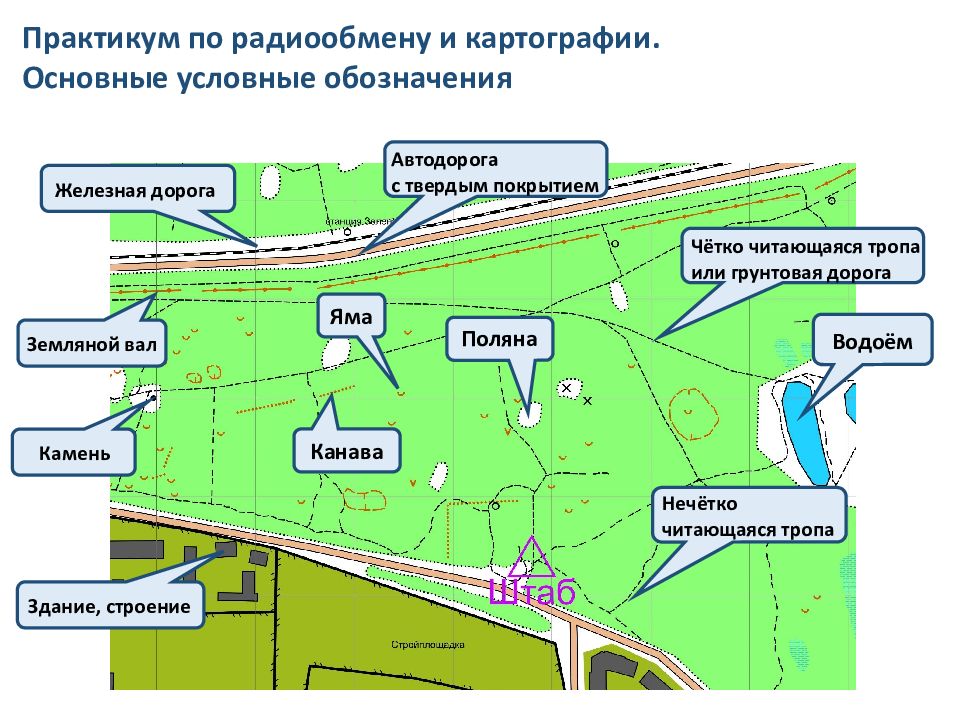

Водоём Чётко читающаяся тропа или грунтовая дорога Нечётко читающаяся тропа Автодорога с твердым покрытием Железная дорога Камень Земляной вал Здание, строение Поляна Яма Канава Практикум по радиообмену и картографии. Основные условные обозначения
Практикум по радиообмену и картографии. Организация групп. Штаб практического занятия Целеуказание : азимут+удаление, квадрат+улитка, поиск объекта по внешнему описанию. Смена радиочастоты, канала Дополнительные задачи Данные о цели группы: квадрат+улитка Данные об обнаружении КП: код КП Группа 1 Группа 2 Группа 3
Группа 1, ответьте Штабу Группа 1 на связи Внимание группе 1 ! Передаю задачу --- Группе 1 выдвинуться по направлению 300 градусов н а удаление 100 метров Группа 1 задачу приняла Готовимся выдвинуться по направлению 300 градусов н а удаление 100 метров Практикум по радиообмену и картографии. Целеуказание
Группе 1 выдвинуться по направлению 300 градусов СЕВЕР Практикум по радиообмену и картографии. Определение направления по карте.
Масштаб карты 1:5000 = 1 см 50 м Размер сетки – 100 метров … на удаление 100 метров 2 см Практикум по радиообмену и картографии. Определение удаления по карте.
Практикум по радиообмену и картографии. Определение удаления по карте.

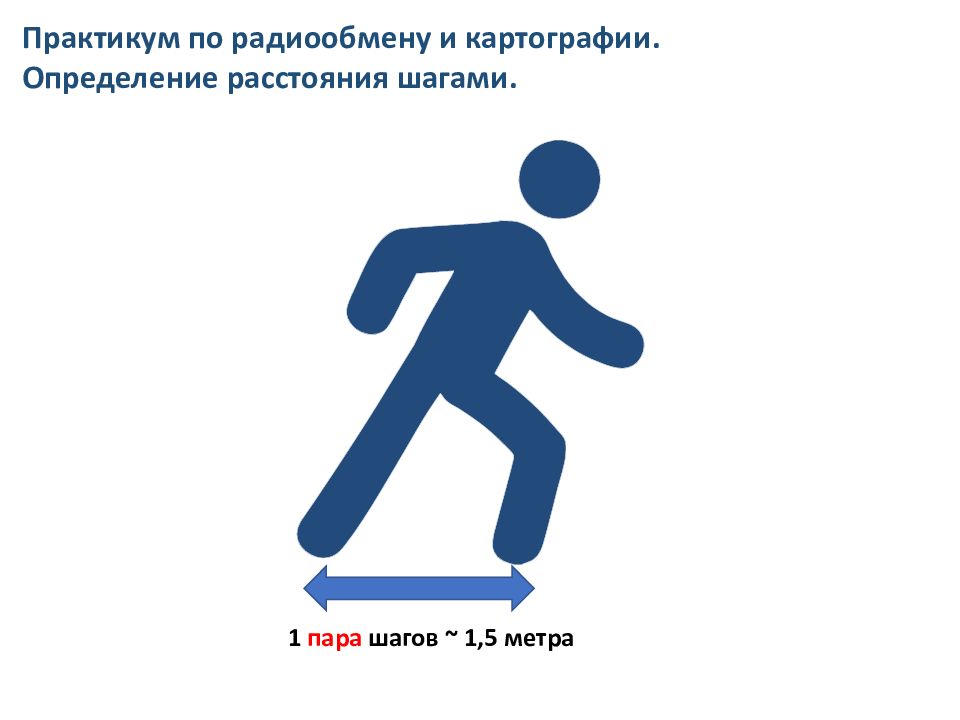

Практикум по радиообмену и картографии. Определение расстояния шагами. 1 пара шагов ~ 1,5 метра

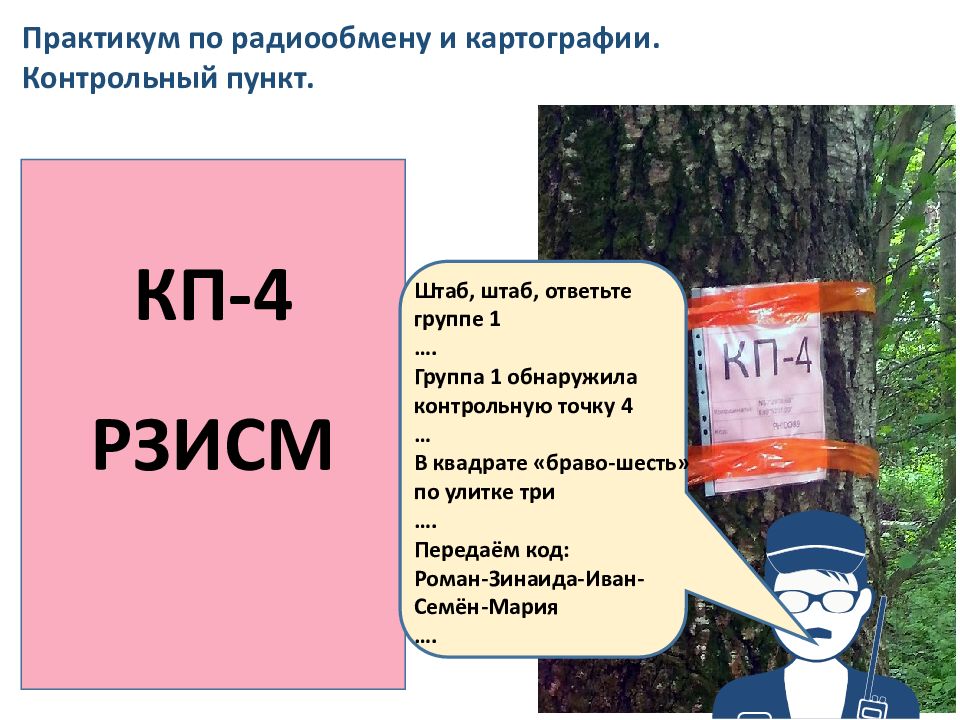

Практикум по радиообмену и картографии. Контрольный пункт. РЗИСМ КП-4 Штаб, штаб, ответьте группе 1 …. Группа 1 обнаружила контрольную точку 4 … В квадрате «браво-шесть» по улитке три …. Передаём код: Роман-Зинаида-Иван-Семён-Мария ….
