1 ОСНОВЫ ПРОЕКТИРОВАНИЯ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ МЕХАНИЧЕСКОЙ ОБРАБОТКИ СОДЕРЖАНИЕ РАБОТЫ. СОСТАВ И ОФОРМЛЕНИЕ ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ И ЧЕРТЕЖЕЙ.
2 ВИДЫ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ Чаще всего (в курсовом и дипломном проектах) мы будем иметь дело с разработкой следующих технологических процессов: Единичный - ТП изготовления или ремонта изделия одного наименования, типоразмера и исполнения, независимо от типа производства. Типовой - ТП изготовления группы изделий с общими конструктивными и технологическими признаками. Групповой – ТП изготовления группы изделий с разными конструктивными, но общими технологическими признаками.

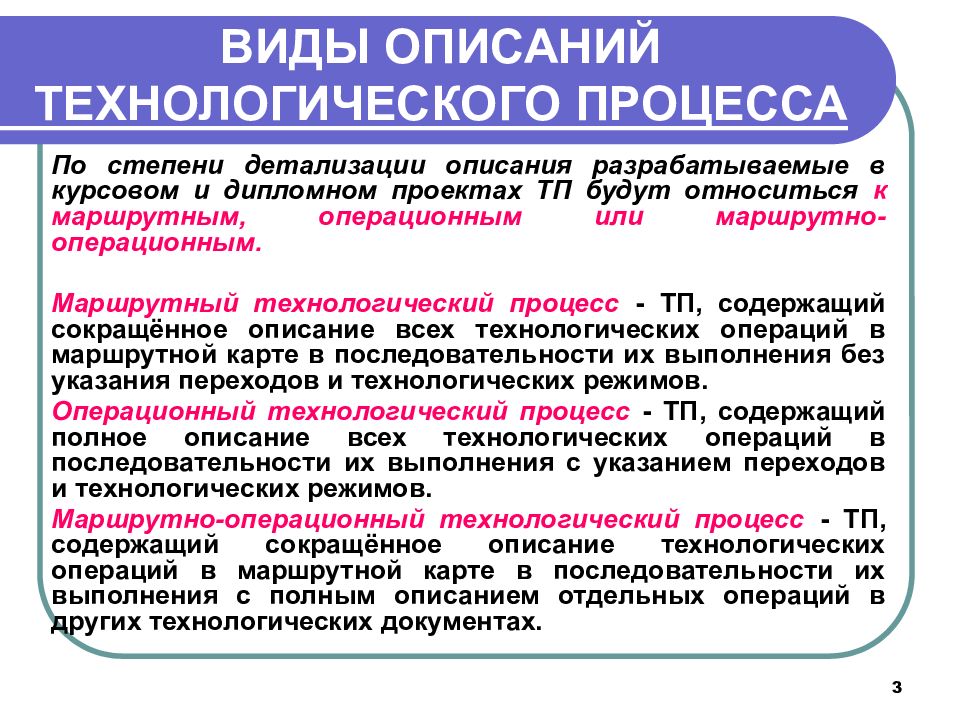

3 ВИДЫ ОПИСАНИЙ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА По степени детализации описания разрабатываемые в курсовом и дипломном проектах ТП будут относиться к маршрутным, операционным или маршрутно-операционным. Маршрутный технологический процесс - ТП, содержащий сокращённое описание всех технологических операций в маршрутной карте в последовательности их выполнения без указания переходов и технологических режимов. Операционный технологический процесс - ТП, содержащий полное описание всех технологических операций в последовательности их выполнения с указанием переходов и технологических режимов. Маршрутно-операционный технологический процесс - ТП, содержащий сокращённое описание технологических операций в маршрутной карте в последовательности их выполнения с полным описанием отдельных операций в других технологических документах.
4 СОДЕРЖАНИЕ РАБОТЫ ПО СОЗДАНИЮ ТП МЕХАНИЧЕСКОЙ ОБРАБОТКИ Работа по созданию ТП механической обработки включает следующие этапы: анализ исходных данных для разработки ТП; подбор действующего типового, группового ТП или поиск аналога единичного процесса; выбор заготовки и метода её изготовления; выбор технологических баз; составление технологического маршрута обработки; разработка технологических операций и последовательности переходов;
5 СОДЕРЖАНИЕ РАБОТЫ ПО СОЗДАНИЮ ТП МЕХАНИЧЕСКОЙ ОБРАБОТКИ 7. выбор средств технологического оснащения (ТО) операций; 8. определение потребности в средствах ТО, заказ новых средств; 9. выбор средств автоматизации и механизации, транспортных средств; 10. назначение и расчёт режимов обработки; 11. нормирование технологического процесса; 12. определение требований техники безопасности; 13. расчёт экономической эффективности технологического процесса; 14. оформление технологической документации.
6 ПРИМЕР ИСХОДНОГО ОФОРМЛЕНИЯ МАРШРУТНОГО ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА № операции Наименование операции, модель станка, содержание операции Эскиз обработки Технологическая оснастка (присп., всп. инстр., реж. инстр. и марка инстр. материала, средства измерения) Технологические базы 005 Отрезная, станок круглопильный 8А240 Отрезать заготовку, выдерживая размер 1 Тиски с призматическими губками; Пила дисковая 400, H = 3, сталь У12А; Штангенциркуль 0-125 Наружная цилиндрическая поверхность, торцовая поверхность 010 Фрезерно-центровальная, станок МР-76М 1.Фрезеровать торцы, выдерживая размер 1 2.Сверлить центровые отверстия, выдерживая размер А4 Тиски с призматическими губками; Фреза торцовая 25, Т15К6 – 2 шт.; Сверло центровочное 4, Р6М5 - 2 шт.; Штангенциркуль 0-125 Наружная цилиндрическая поверхность, торцовая поверхность

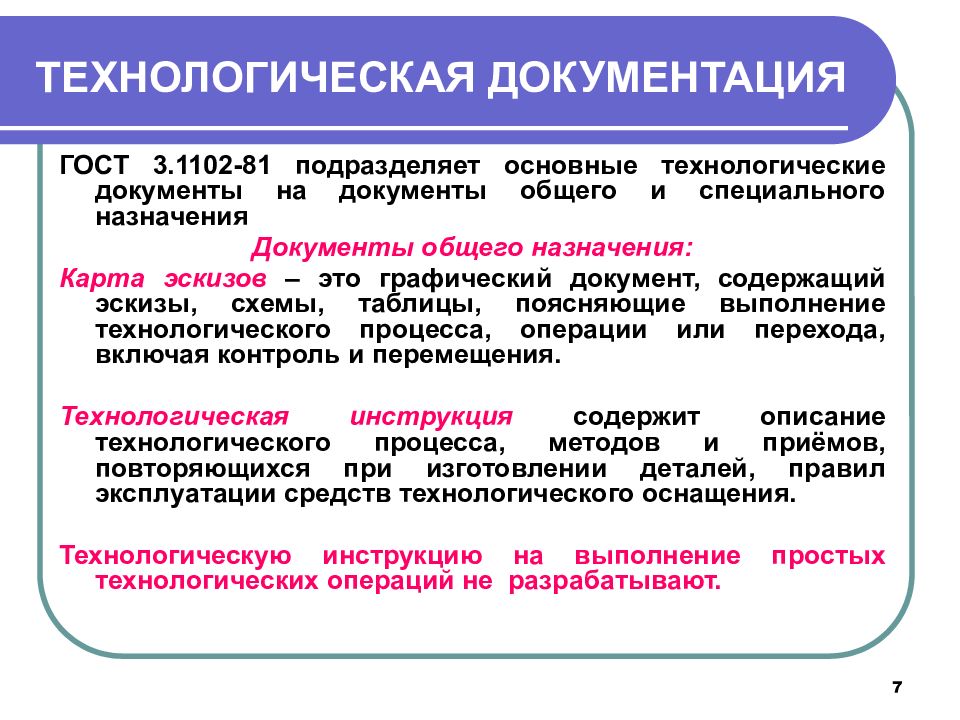

7 ТЕХНОЛОГИЧЕСКАЯ ДОКУМЕНТАЦИЯ ГОСТ 3.1102-81 подразделяет основные технологические документы на документы общего и специального назначения Документы общего назначения: Карта эскизов – это графический документ, содержащий эскизы, схемы, таблицы, поясняющие выполнение технологического процесса, операции или перехода, включая контроль и перемещения. Технологическая инструкция содержит описание технологического процесса, методов и приёмов, повторяющихся при изготовлении деталей, правил эксплуатации средств технологического оснащения. Технологическую инструкцию на выполнение простых технологических операций не разрабатывают.
8 ТЕХНОЛОГИЧЕСКАЯ ДОКУМЕНТАЦИЯ Документы специального назначения : Маршрутная карта содержит полное описание ТП, включая все технологические операции, а также контроль и перемещение детали в технологической последовательности её изготовления с указанием сведений об оборудовании, оснастке, материальных нормативах и трудовых затратах. Операционная карта разрабатывается для единичных ТП, в которой содержится описание операции с указанием последовательности переходов, средств ТО, сведений о режимах и трудовых затратах. Операционная карта технического контроля отражает содержание технического контроля в ходе изготовления детали.
9 ОФОРМЛЕНИЕ ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ. ТИТУЛЬНЫЙ ЛИСТ
10 ОФОРМЛЕНИЕ ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ. МАРШРУТНАЯ КАРТА (1-й лист)
11 ОФОРМЛЕНИЕ ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ. МАРШРУТНАЯ КАРТА (2-й лист)

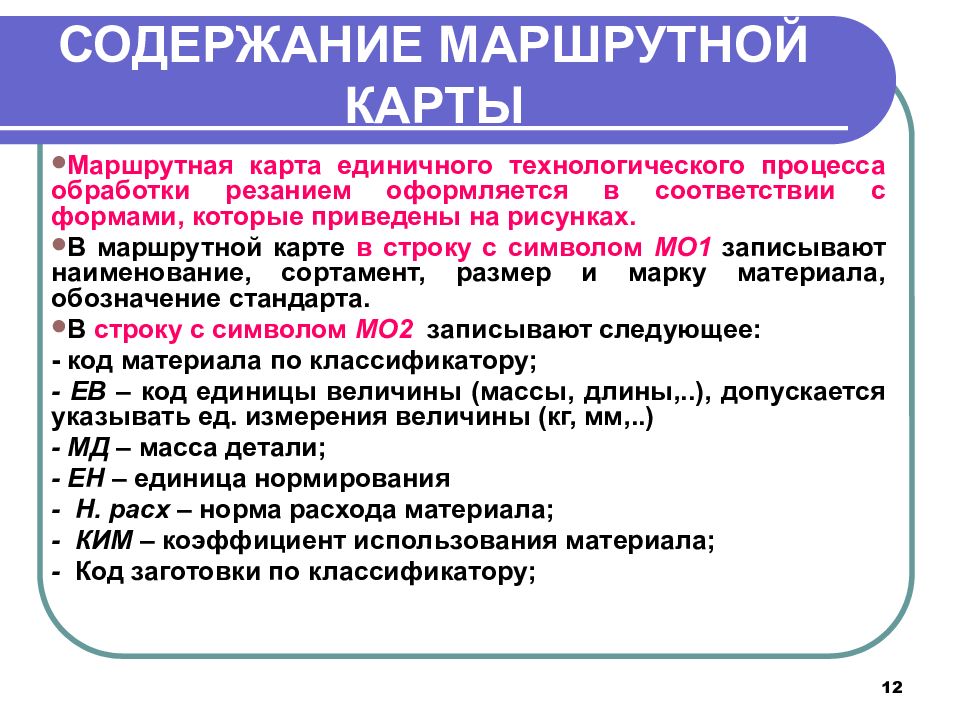

12 СОДЕРЖАНИЕ МАРШРУТНОЙ КАРТЫ Маршрутная карта единичного технологического процесса обработки резанием оформляется в соответствии с формами, которые приведены на рисунках. В маршрутной карте в строку с символом МО1 записывают наименование, сортамент, размер и марку материала, обозначение стандарта. В строку с символом МО2 записывают следующее: - код материала по классификатору; - ЕВ – код единицы величины (массы, длины,..), допускается указывать ед. измерения величины (кг, мм,..) - МД – масса детали; - ЕН – единица нормирования - Н. расх – норма расхода материала; - КИМ – коэффициент использования материала; - Код заготовки по классификатору;

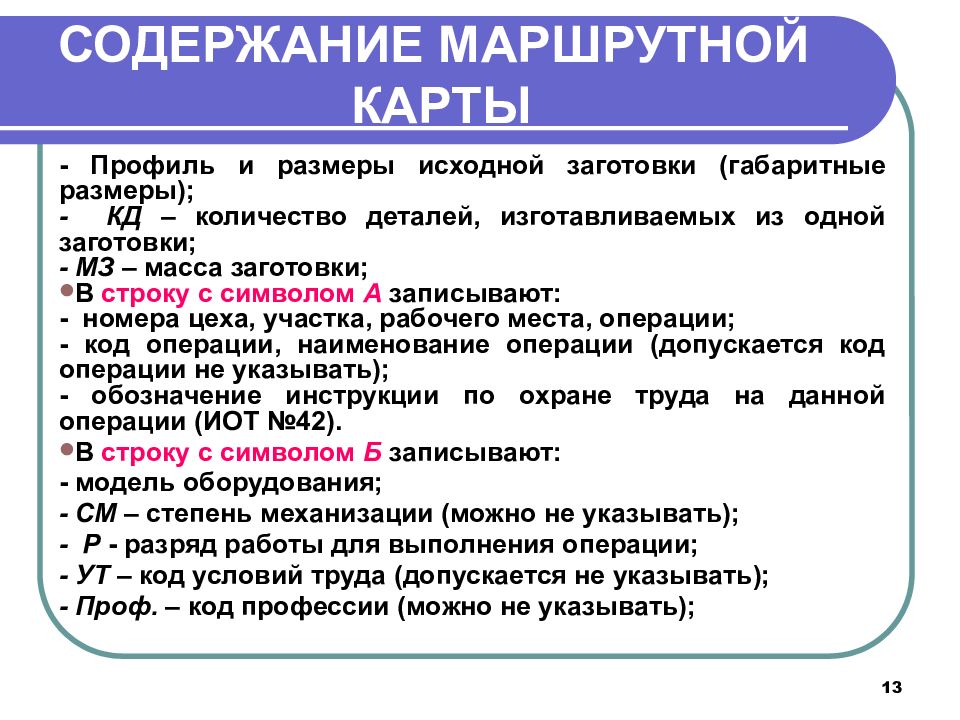

13 СОДЕРЖАНИЕ МАРШРУТНОЙ КАРТЫ - Профиль и размеры исходной заготовки (габаритные размеры); - КД – количество деталей, изготавливаемых из одной заготовки; - МЗ – масса заготовки; В строку с символом А записывают: - номера цеха, участка, рабочего места, операции; - код операции, наименование операции (допускается код операции не указывать); - обозначение инструкции по охране труда на данной операции (ИОТ №42). В строку с символом Б записывают: - модель оборудования; - СМ – степень механизации (можно не указывать); - Р - разряд работы для выполнения операции; - УТ – код условий труда (допускается не указывать); - Проф. – код профессии (можно не указывать);
14 СОДЕРЖАНИЕ МАРШРУТНОЙ КАРТЫ - КР – к-во рабочих, занятых при выполнении операции; - КОИД – к-во одновременно изготавливаемых деталей; - ЕН – единица нормирования (1, 10, 100); - К шт - коэффициент штучного времени при многостаночном обслуживании; -Тп.з – норма подготовительно – заключительного времени на операцию; -Тшт – норма штучного времени на операцию. Маршрутная карта для технологического процесса сборки выполняется в соответствии с формой 2 по ГОСТ 3.1118-82. Формы применяемых на различных предприятиях машиностроения маршрутных карт могут отличаться, однако содержание помещенной в них информации остается одинаковым.
15 ОФОРМЛЕНИЕ ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ. ОПЕРАЦИОННАЯ КАРТА (1-й лист)

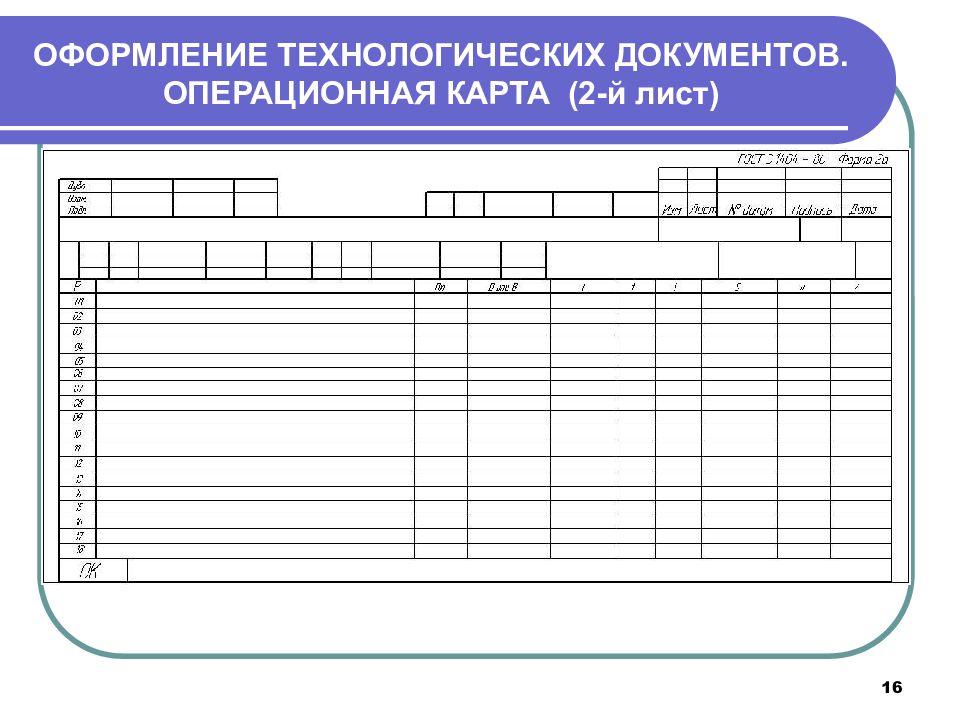

16 ОФОРМЛЕНИЕ ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ. ОПЕРАЦИОННАЯ КАРТА (2-й лист)

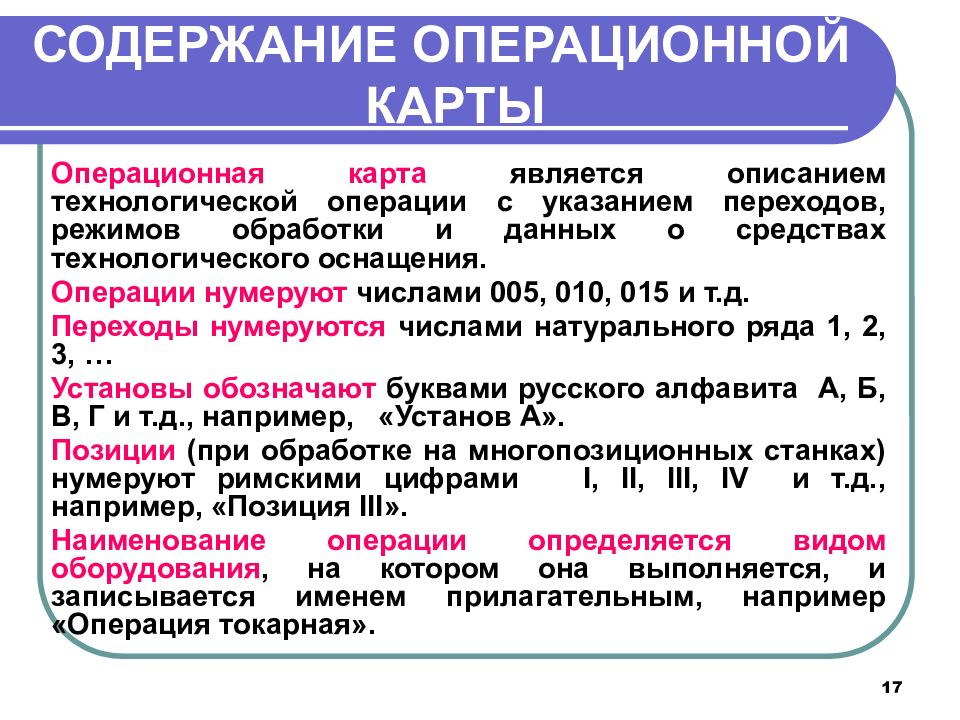

17 СОДЕРЖАНИЕ ОПЕРАЦИОННОЙ КАРТЫ Операционная карта является описанием технологической операции с указанием переходов, режимов обработки и данных о средствах технологического оснащения. Операции нумеруют числами 005, 010, 015 и т.д. Переходы нумеруются числами натурального ряда 1, 2, 3, … Установы обозначают буквами русского алфавита А, Б, В, Г и т.д., например, «Установ А». Позиции (при обработке на многопозиционных станках) нумеруют римскими цифрами I, II, III, IV и т.д., например, «Позиция III ». Наименование операции определяется видом оборудования, на котором она выполняется, и записывается именем прилагательным, например «Операция токарная».
18 СОДЕРЖАНИЕ ОПЕРАЦИОННОЙ КАРТЫ В операционной карте под символом О записывается содержание операции (перехода). Запись выполняется по всей длине строки. При необходимости запись переносится на следующую строку. Запись переходов в операционной карте может быть полной или сокращенной. Примеры обеих форм записи представлены ниже. Форму записи переходов в курсовом проекте (работе) студент выбирает самостоятельно. Все операции технологического процесса должны быть оформлены по одной форме записи переходов.

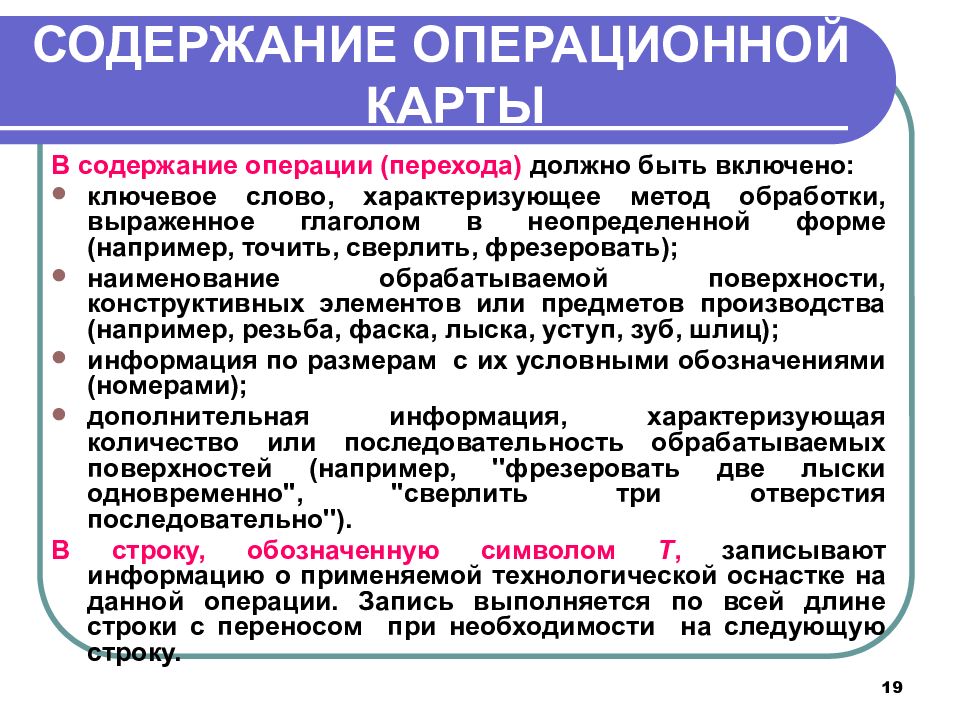

19 СОДЕРЖАНИЕ ОПЕРАЦИОННОЙ КАРТЫ В содержание операции (перехода) должно быть включено: ключевое слово, характеризующее метод обработки, выраженное глаголом в неопределенной форме (например, точить, сверлить, фрезеровать); наименование обрабатываемой поверхности, конструктивных элементов или предметов производства (например, резьба, фаска, лыска, уступ, зуб, шлиц); информация по размерам с их условными обозначениями (номерами); дополнительная информация, характеризующая количество или последовательность обрабатываемых поверхностей (например, ''фрезеровать две лыски одновременно'', ''сверлить три отверстия последовательно''). В строку, обозначенную символом Т, записывают информацию о применяемой технологической оснастке на данной операции. Запись выполняется по всей длине строки с переносом при необходимости на следующую строку.
20 СОДЕРЖАНИЕ ОПЕРАЦИОННОЙ КАРТЫ Допускается обозначение каждой составной части технологической оснастки приводить на одной строке. При этом информацию следует располагать в последовательности: приспособление; вспомогательный инструмент; режущий инструмент; средства измерения. Разделение информации по каждому средству технологической оснастки следует выполнять знаком «;» При записи этой строки следует использовать классификаторы и стандарты на кодирование (обозначение) и наименование технологической оснастки (например, «Резец 2101-0647, Т15К6, ГОСТ 20872-80»). В целях разделения информации по группам технологической оснастки и удобства поиска необходимой информации допускается перед указанием состава оснастки применять условные обозначения ее видов: приспособлений – ПР; вспомогательного инструмента – ВИ ; режущего инструмента – РИ ; средств измерений – СИ.

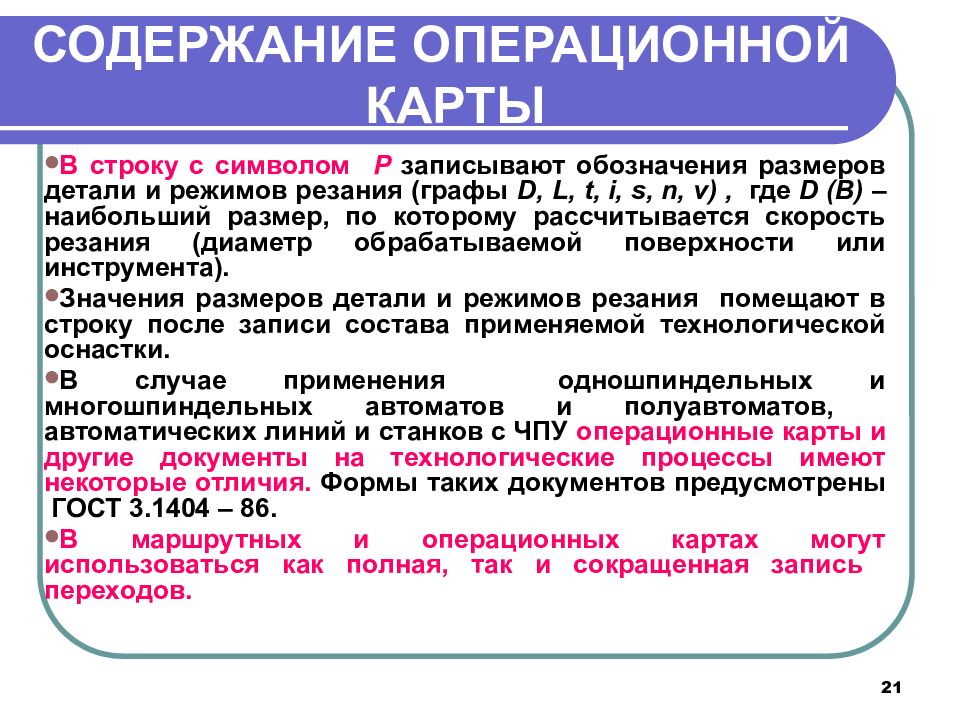

21 СОДЕРЖАНИЕ ОПЕРАЦИОННОЙ КАРТЫ В строку с символом Р записывают обозначения размеров детали и режимов резания (графы D, L, t, i, s, n, v ), где D (В) – наибольший размер, по которому рассчитывается скорость резания (диаметр обрабатываемой поверхности или инструмента). Значения размеров детали и режимов резания помещают в строку после записи состава применяемой технологической оснастки. В случае применения одношпиндельных и многошпиндельных автоматов и полуавтоматов, автоматических линий и станков с ЧПУ операционные карты и другие документы на технологические процессы имеют некоторые отличия. Формы таких документов предусмотрены ГОСТ 3.1404 – 86. В маршрутных и операционных картах могут использоваться как полная, так и сокращенная запись переходов.

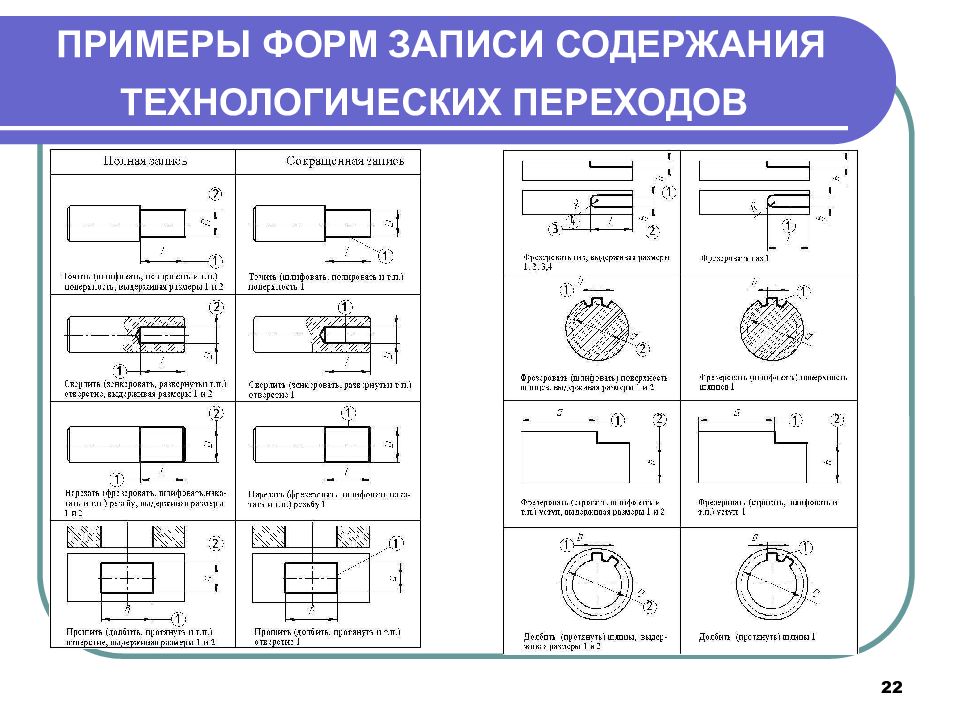

22 ПРИМЕРЫ ФОРМ ЗАПИСИ СОДЕРЖАНИЯ ТЕХНОЛОГИЧЕСКИХ ПЕРЕХОДОВ
23 ОФОРМЛЕНИЕ ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ. КАРТА ЭСКИЗОВ
24 ОФОРМЛЕНИЕ ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ. ОПЕРАЦИОННАЯ КАРТА КОНТРОЛЯ

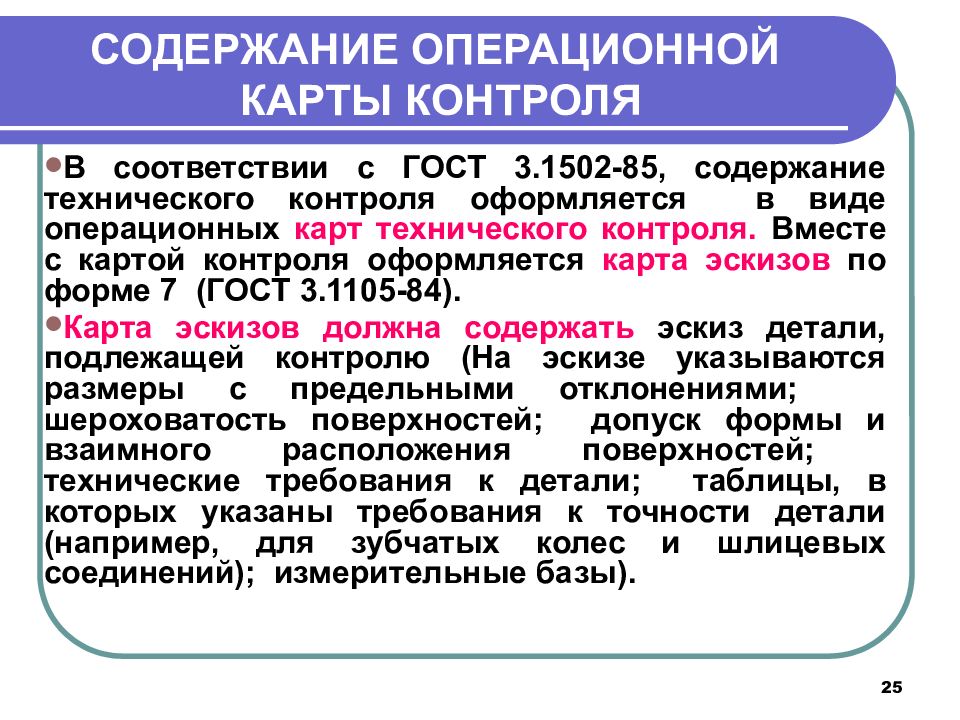

25 СОДЕРЖАНИЕ ОПЕРАЦИОННОЙ КАРТЫ КОНТРОЛЯ В соответствии с ГОСТ 3.1502-85, содержание технического контроля оформляется в виде операционных карт технического контроля. Вместе с картой контроля оформляется карта эскизов по форме 7 (ГОСТ 3.1105-84). Карта эскизов должна содержать эскиз детали, подлежащей контролю (На эскизе указываются размеры с предельными отклонениями; шероховатость поверхностей; допуск формы и взаимного расположения поверхностей; технические требования к детали; таблицы, в которых указаны требования к точности детали (например, для зубчатых колес и шлицевых соединений); измерительные базы).
26 СОДЕРЖАНИЕ ОПЕРАЦИОННОЙ КАРТЫ КОНТРОЛЯ Запись переходов в карте контроля рекомендуется выполнять в такой последовательности: переходы по контролю наличия фасок, радиусов закруглений и т.п.; переходы по контролю шероховатости обработанных поверхностей; переходы по контролю размеров (диаметральных, линейных, угловых); переходы по контролю погрешностей формы (овальности, конусообразности, круглости, плоскостности, прямолинейности); переходы по контролю погрешностей взаимного расположения поверхностей (торцового и радиального биения, параллельности, перпендикулярности, соосности, симметричности); переходы по контролю параметров, определяющих точность зубчатых колес.

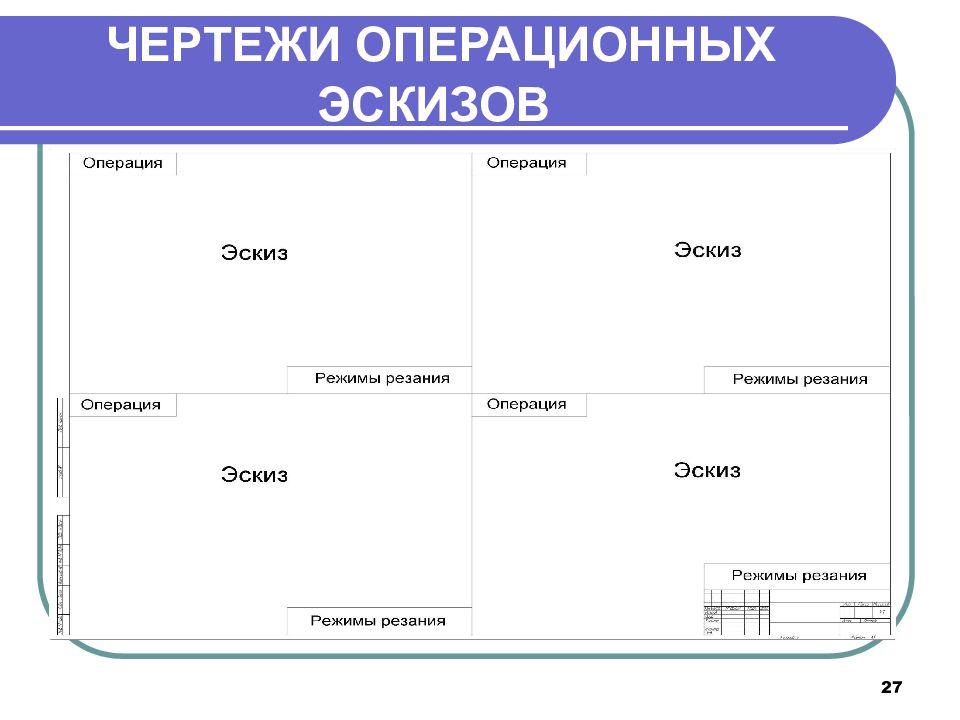

27 ЧЕРТЕЖИ ОПЕРАЦИОННЫХ ЭСКИЗОВ

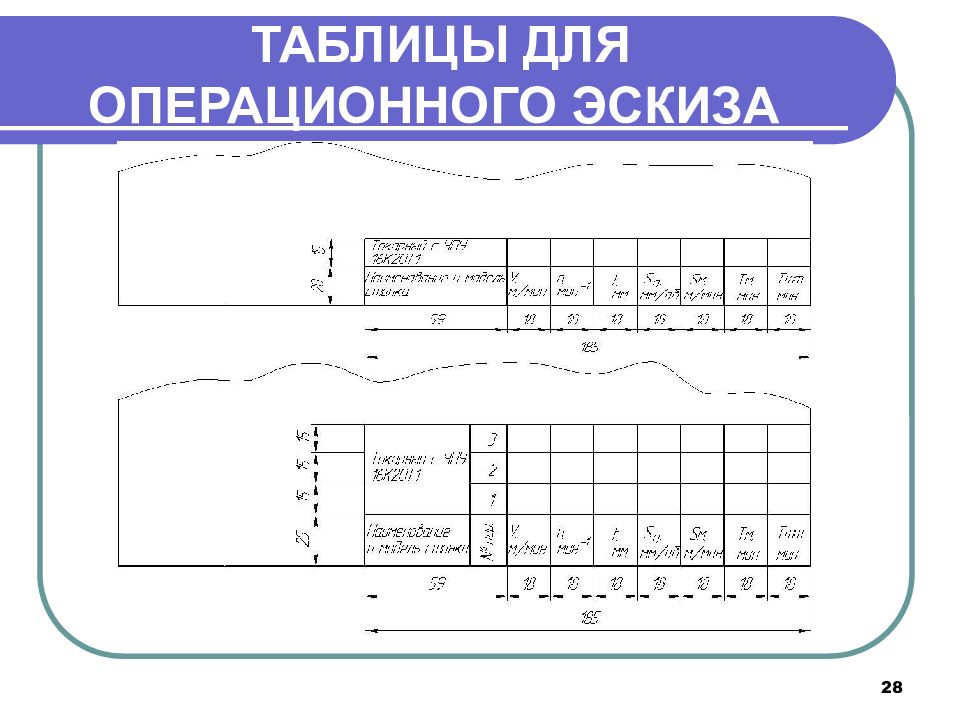

28 ТАБЛИЦЫ ДЛЯ ОПЕРАЦИОННОГО ЭСКИЗА

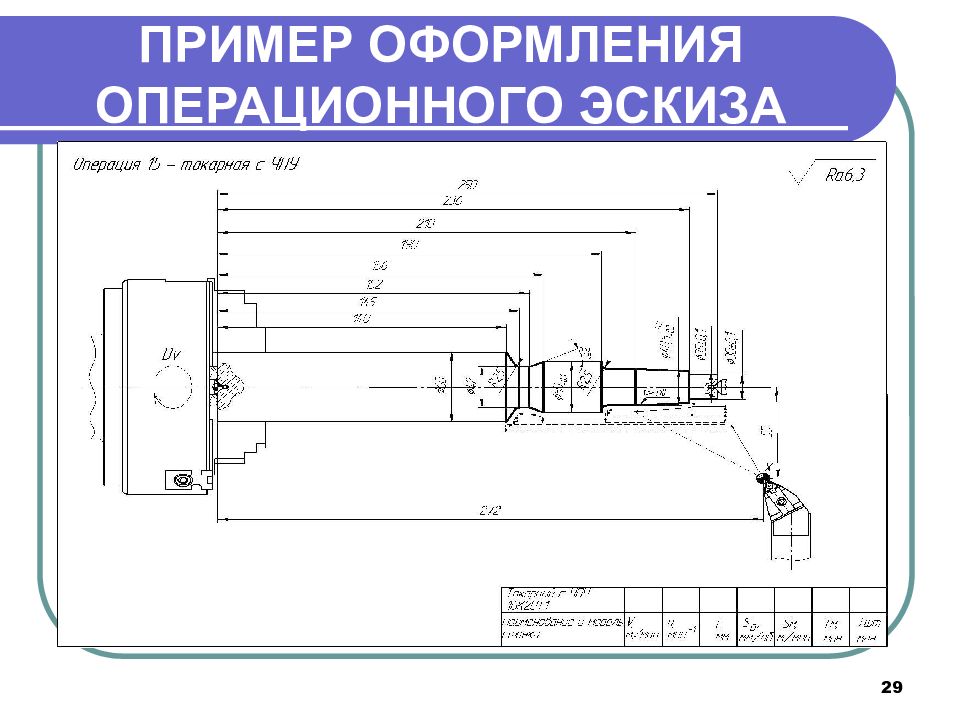

29 ПРИМЕР ОФОРМЛЕНИЯ ОПЕРАЦИОННОГО ЭСКИЗА

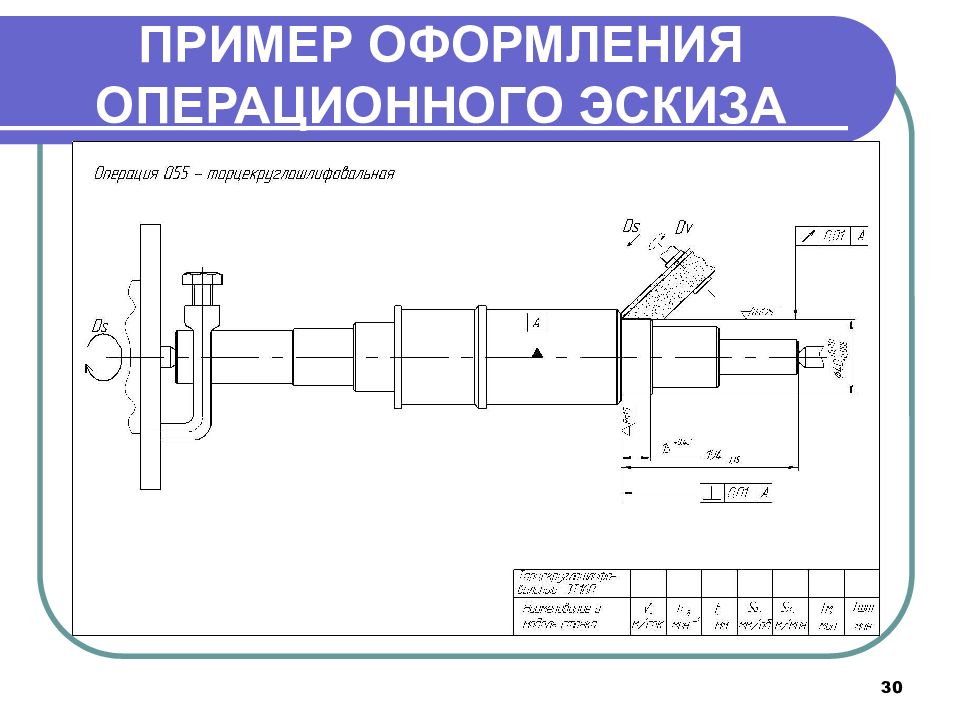

30 ПРИМЕР ОФОРМЛЕНИЯ ОПЕРАЦИОННОГО ЭСКИЗА
31 ПРИМЕР ОФОРМЛЕНИЯ ОПЕРАЦИОННОГО ЭСКИЗА
32 ПРИМЕР ОФОРМЛЕНИЯ ОПЕРАЦИОННОГО ЭСКИЗА
