Технология машиностроения Лекция 10
17.12.2018 Лекция 10 Коккарева Е.С. 2 РАЗРАБОТКА ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ (ТП) ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ 1. Классификация ТП назначению. 2. Основные этапы разработки технологических процессов механической обработки. 3. Выбор баз. 4. Проектирование маршрутной технологии. 5. Особенности проектирования маршрута термообрабатываемых деталей. 6. Технологическая документация
17.12.2018 Лекция 10 Коккарева Е.С. 3 Классификация технологических процессов по назначению По назначению технологические процессы делятся на единичные; типовые; групповые.

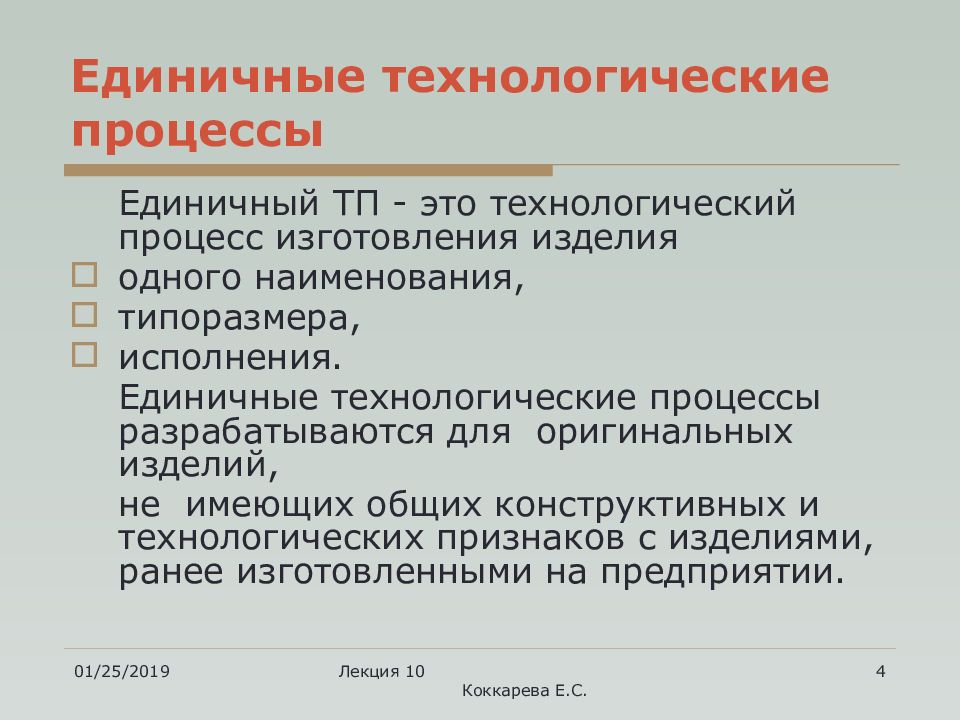

17.12.2018 Лекция 10 Коккарева Е.С. 4 Единичные технологические процессы Единичный ТП - это технологический процесс изготовления изделия одного наименования, типоразмера, исполнения. Единичные технологические процессы разрабатываются для оригинальных изделий, не имеющих общих конструктивных и технологических признаков с изделиями, ранее изготовленными на предприятии.

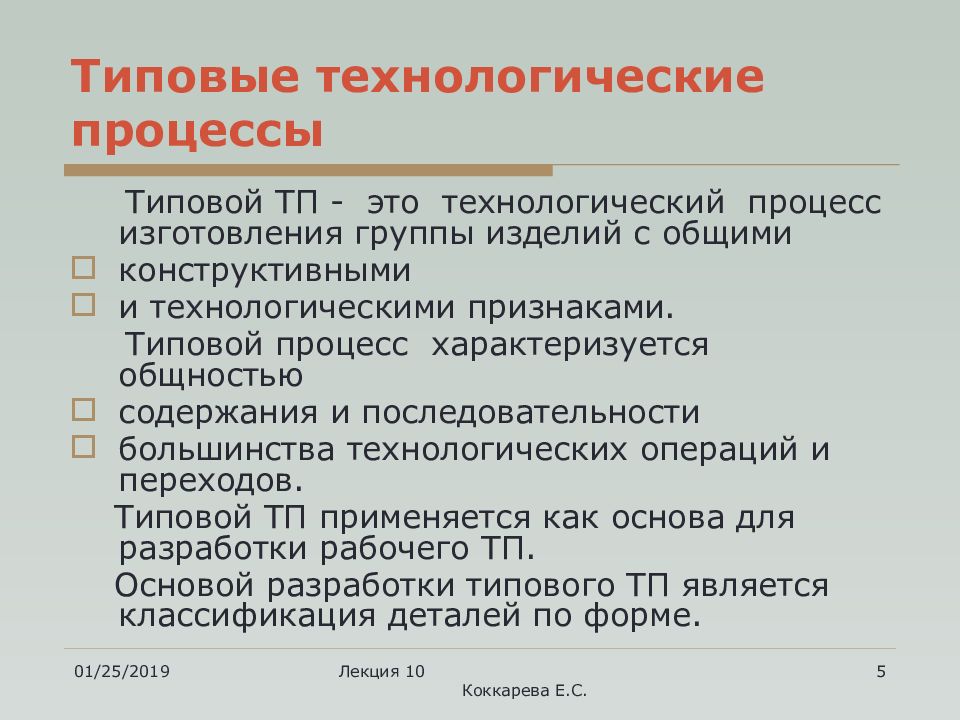

17.12.2018 Лекция 10 Коккарева Е.С. 5 Типовые технологические процессы Типовой ТП - это технологический процесс изготовления группы изделий с общими конструктивными и технологическими признаками. Типовой процесс характеризуется общностью содержания и последовательности большинства технологических операций и переходов. Типовой ТП применяется как основа для разработки рабочего ТП. Основой разработки типового ТП является классификация деталей по форме.

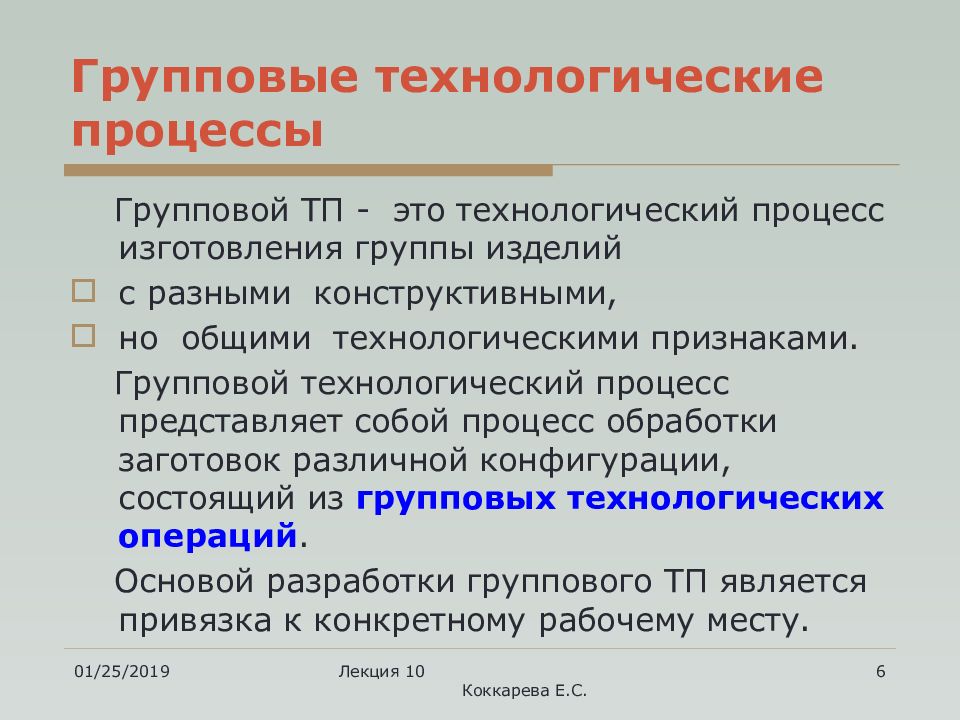

17.12.2018 Лекция 10 Коккарева Е.С. 6 Групповые технологические процессы Групповой ТП - это технологический процесс изготовления группы изделий с разными конструктивными, но общими технологическими признаками. Групповой технологический процесс представляет собой процесс обработки заготовок различной конфигурации, состоящий из групповых технологических операций. Основой разработки группового ТП является привязка к конкретному рабочему месту.

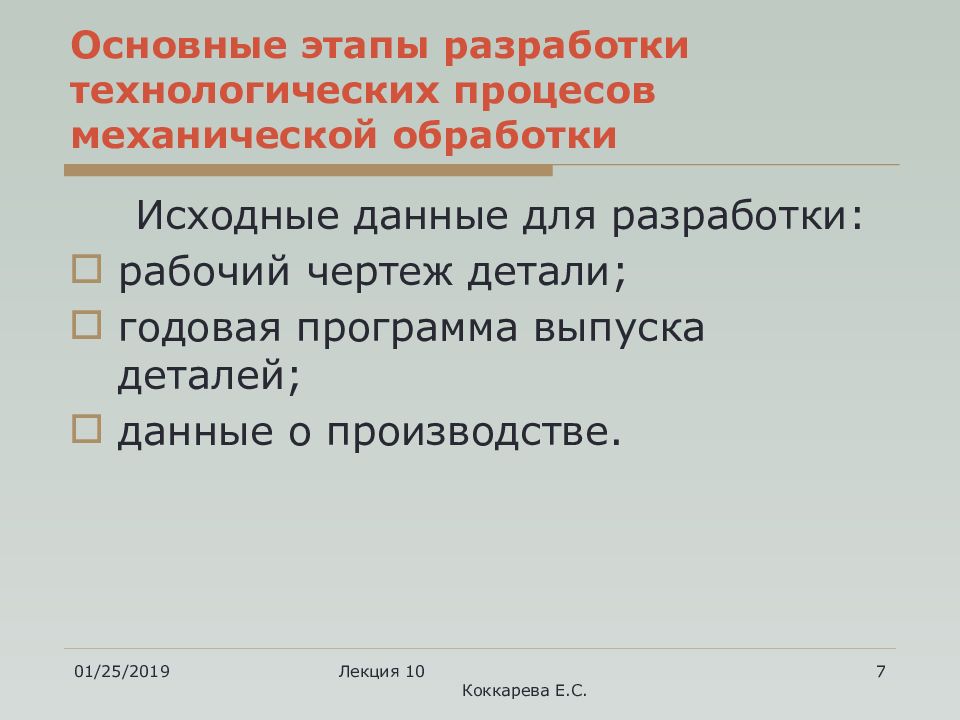

17.12.2018 Лекция 10 Коккарева Е.С. 7 Основные этапы разработки технологических процесов механической обработки Исходные данные для разработки: рабочий чертеж детали; годовая программа выпуска деталей; данные о производстве.
17.12.2018 Лекция 10 Коккарева Е.С. 8 Основные этапы разработки технологических процесов механической обработки 1 этап. Анализ исходных данных Анализ исходных данных включает: технологический контроль чертежа; предварительное определение типа производства и формы организации работ.

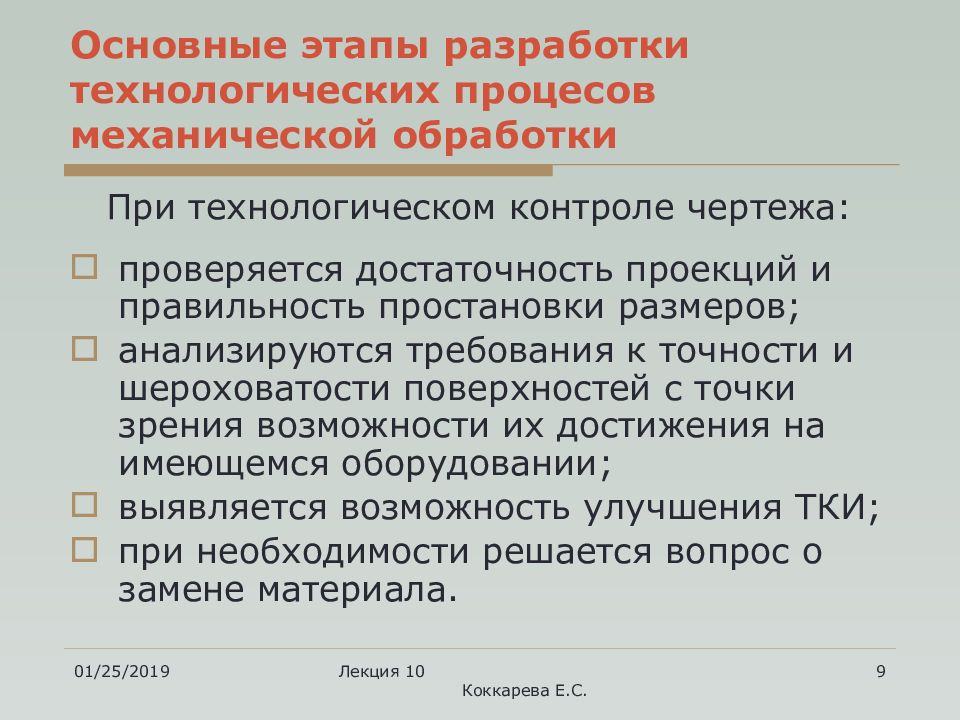

17.12.2018 Лекция 10 Коккарева Е.С. 9 Основные этапы разработки технологических процесов механической обработки При технологическом контроле чертежа: проверяется достаточность проекций и правильность простановки размеров; анализируются требования к точности и шероховатости поверхностей с точки зрения возможности их достижения на имеющемся оборудовании; выявляется возможность улучшения ТКИ; при необходимости решается вопрос о замене материала.

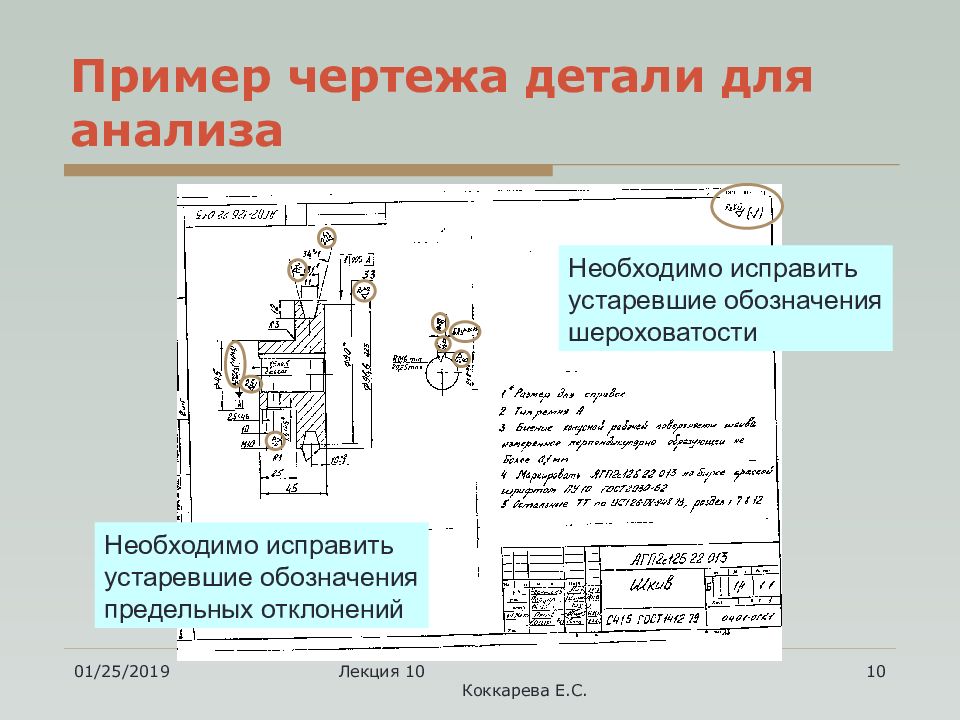

17.12.2018 Лекция 10 Коккарева Е.С. 10 Пример чертежа детали для анализа Необходимо исправить устаревшие обозначения шероховатости Необходимо исправить устаревшие обозначения предельных отклонений
17.12.2018 Лекция 10 Коккарева Е.С. 11 Данные для установления типа производства Масса детали, кг Объем выпуска деталей в год при производстве единичное мелко-серийное средне-серийное крупно-серийное массовое до 1,0 до 20 10…1500 1500…75000 75000…200000 200000 и более 1,0…2,5 до 10 10…1000 1000…50000 50000…100000 100000 и более 2,5…5,0 до 10 10…500 500…35000 35000…75000 75000 и более 5,0…10,0 до 10 10…300 300…25000 25000…50000 50000 и более 10,0 и более до 10 10…200 200…10000 10000…25000 25000 и более
17.12.2018 Лекция 10 Коккарева Е.С. 12 Основные этапы разработки технологических процесов механической обработки 2 этап. Выбор аналога действующего типового или группового ТП Для выбора аналога необходимо иметь документацию на техпроцессы и технологический классификатор. В качестве аналогов в массовом производстве применяются типовые ТП; в серийном производстве – типовые и групповые ТП; а в единичном производстве – единичные ТП.

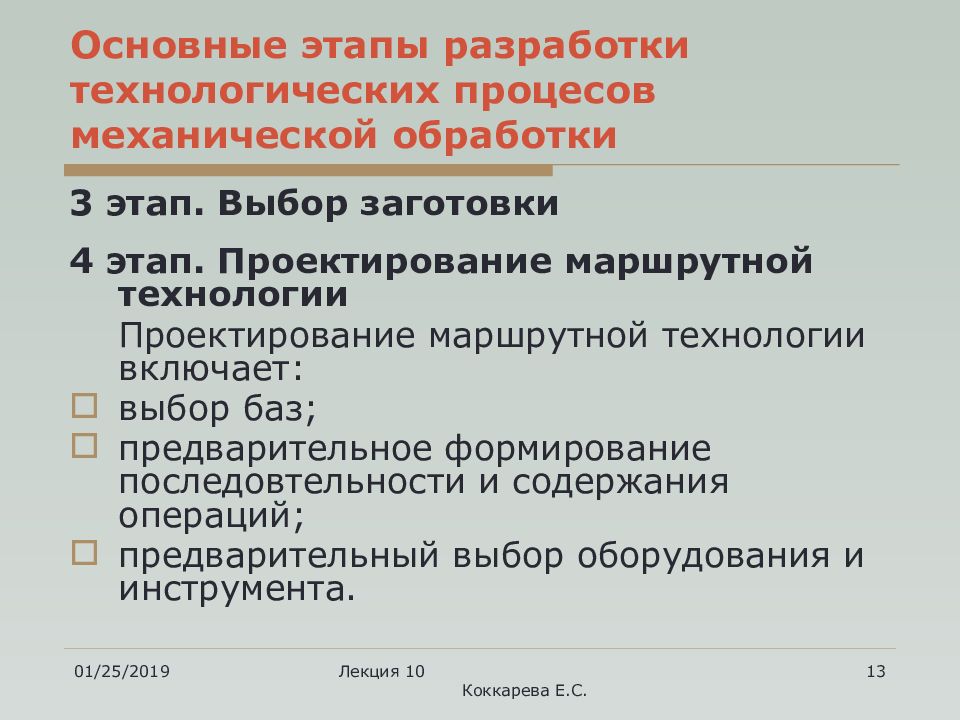

17.12.2018 Лекция 10 Коккарева Е.С. 13 Основные этапы разработки технологических процесов механической обработки 3 этап. Выбор заготовки 4 этап. Проектирование маршрутной технологии Проектирование маршрутной технологии включает: выбор баз; предварительное формирование последовтельности и содержания операций; предварительный выбор оборудования и инструмента.

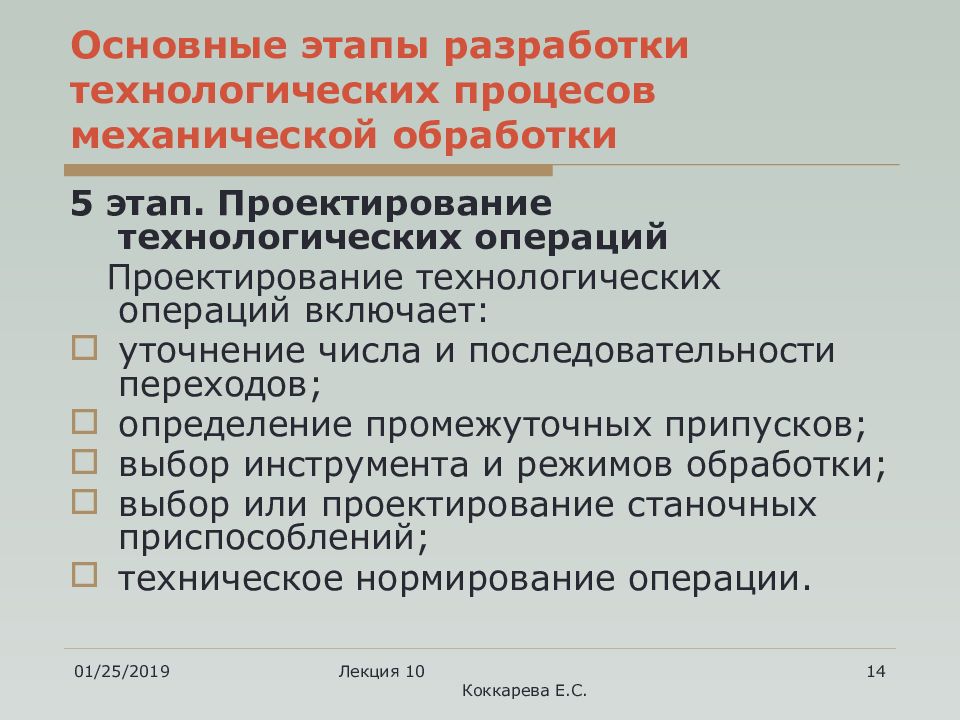

17.12.2018 Лекция 10 Коккарева Е.С. 14 Основные этапы разработки технологических процесов механической обработки 5 этап. Проектирование технологических операций Проектирование технологических операций включает: уточнение числа и последовательности переходов; определение промежуточных припусков; выбор инструмента и режимов обработки; выбор или проектирование станочных приспособлений; техническое нормирование операции.

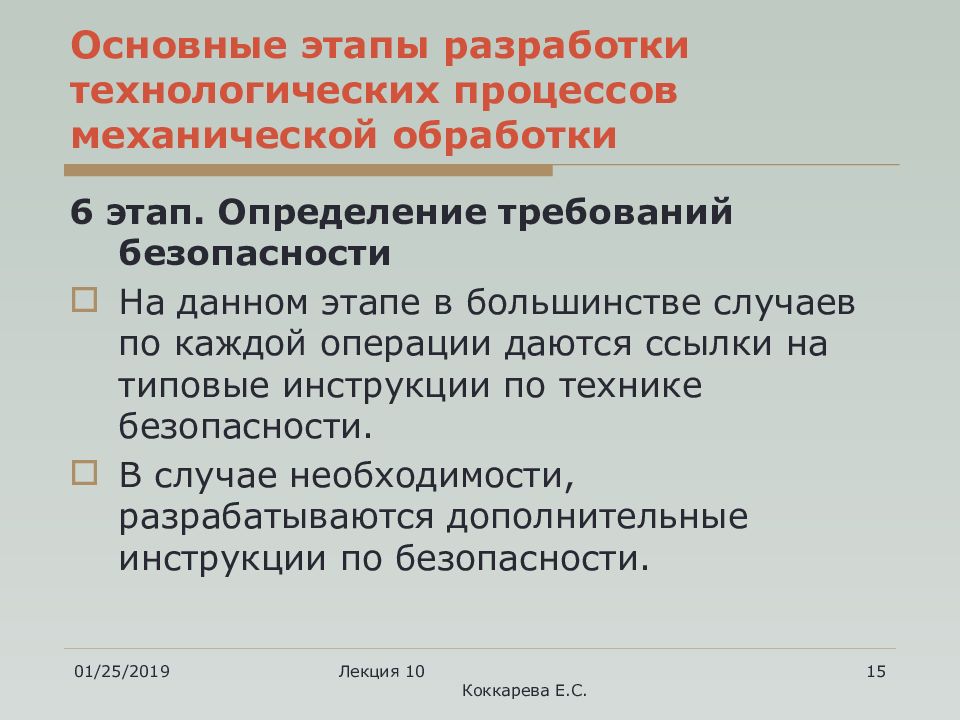

17.12.2018 Лекция 10 Коккарева Е.С. 15 Основные этапы разработки технологических процессов механической обработки 6 этап. Определение требований безопасности На данном этапе в большинстве случаев по каждой операции даются ссылки на типовые инструкции по технике безопасности. В случае необходимости, разрабатываются дополнительные инструкции по безопасности.

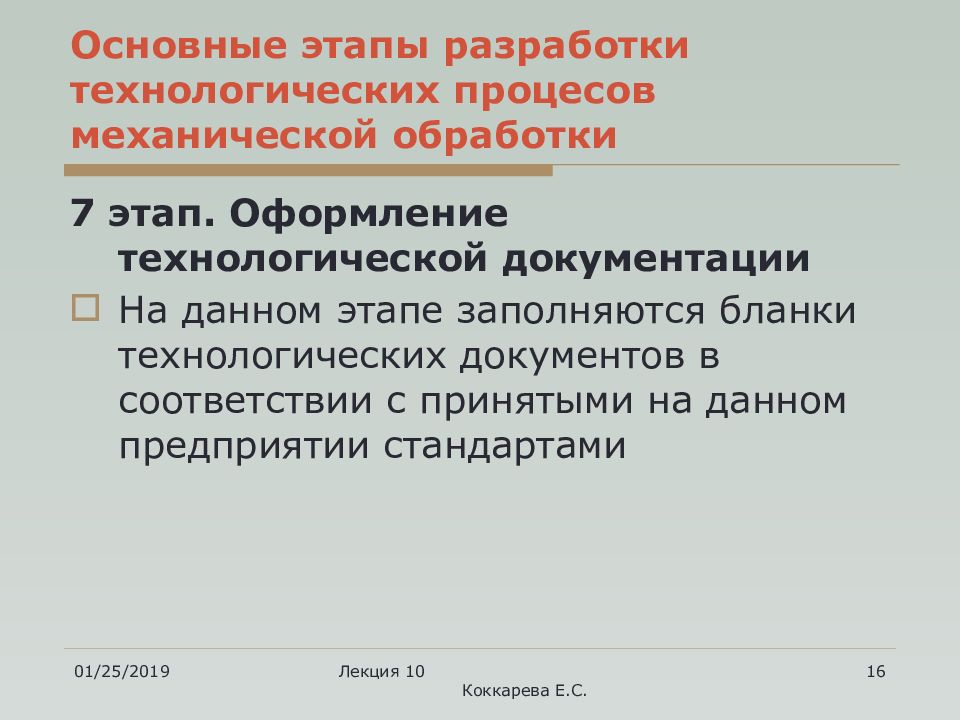

17.12.2018 Лекция 10 Коккарева Е.С. 16 Основные этапы разработки технологических процесов механической обработки 7 этап. Оформление технологической документации На данном этапе заполняются бланки технологических документов в соответствии с принятыми на данном предприятии стандартами

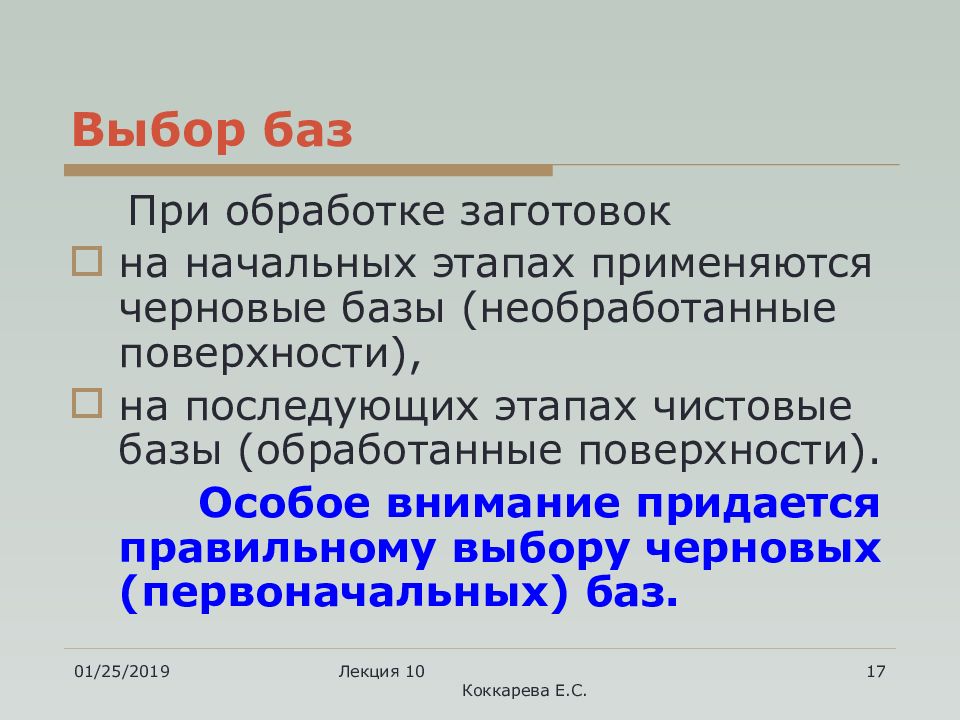

17.12.2018 Лекция 10 Коккарева Е.С. 17 Выбор баз При обработке заготовок на начальных этапах применяются черновые базы (необработанные поверхности), на последующих этапах чистовые базы (обработанные поверхности). Особое внимание придается правильному выбору черновых (первоначальных) баз.

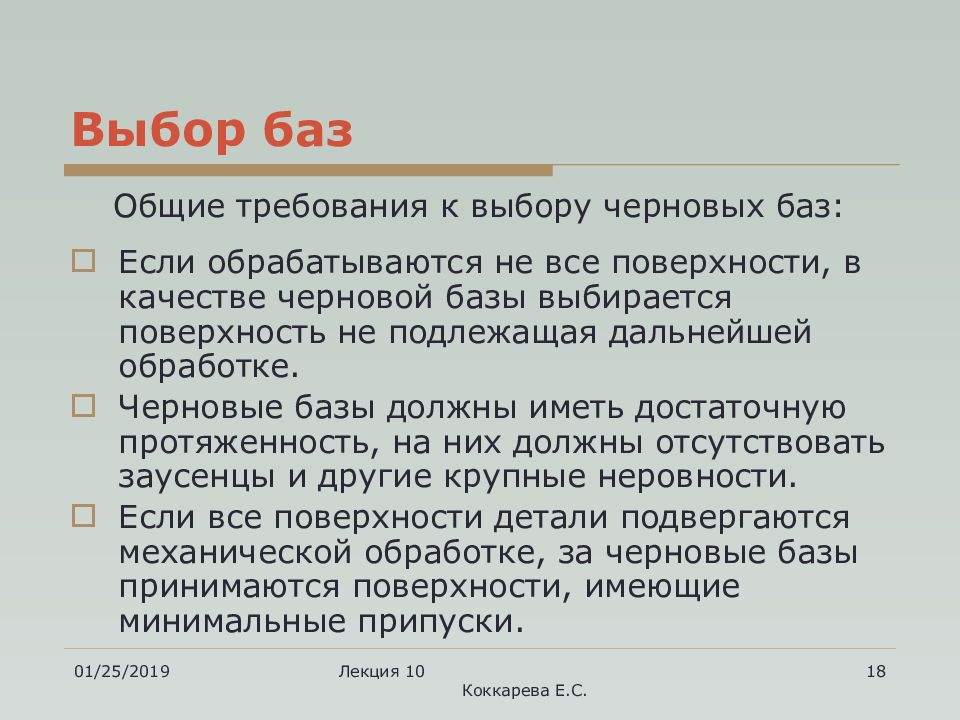

17.12.2018 Лекция 10 Коккарева Е.С. 18 Выбор баз Общие требования к выбору черновых баз: Если обрабатываются не все поверхности, в качестве черновой базы выбирается поверхность не подлежащая дальнейшей обработке. Черновые базы должны иметь достаточную протяженность, на них должны отсутствовать заусенцы и другие крупные неровности. Если все поверхности детали подвергаются механической обработке, за черновые базы принимаются поверхности, имеющие минимальные припуски.

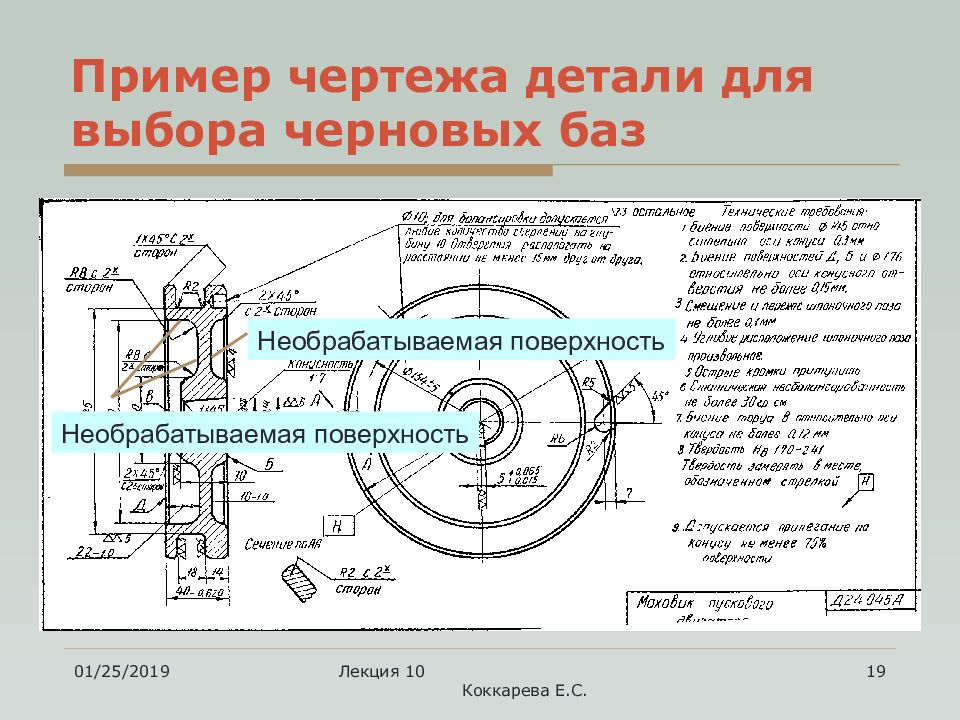

17.12.2018 Лекция 10 Коккарева Е.С. 19 Пример чертежа детали для выбора черновых баз Необрабатываемая поверхность Необрабатываемая поверхность

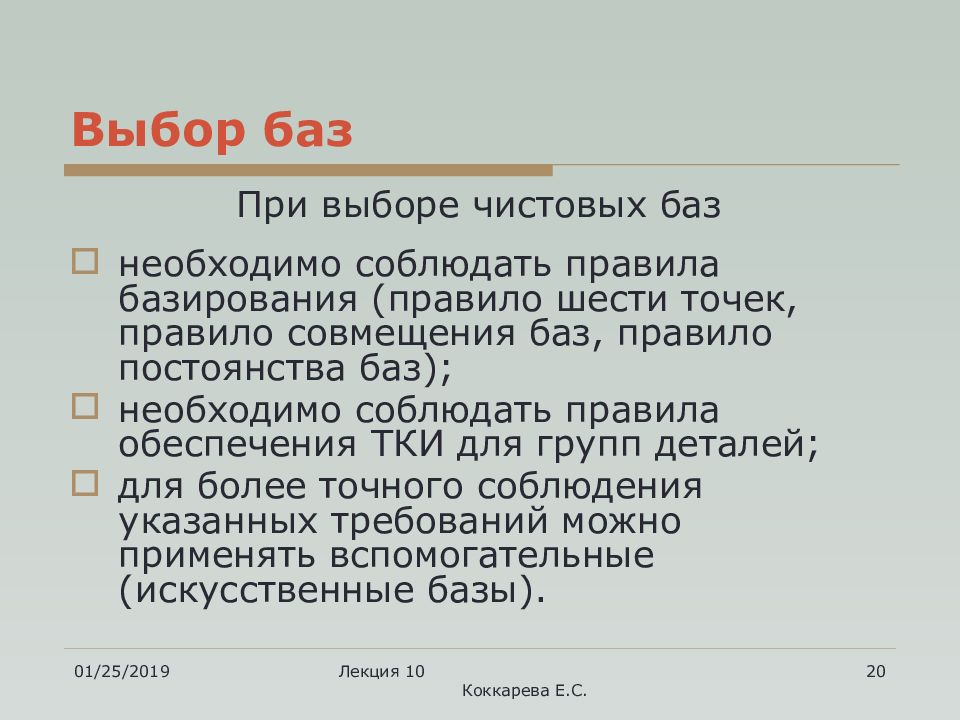

17.12.2018 Лекция 10 Коккарева Е.С. 20 Выбор баз При выборе чистовых баз необходимо соблюдать правила базирования (правило шести точек, правило совмещения баз, правило постоянства баз); необходимо соблюдать правила обеспечения ТКИ для групп деталей; для более точного соблюдения указанных требований можно применять вспомогательные (искусственные базы).

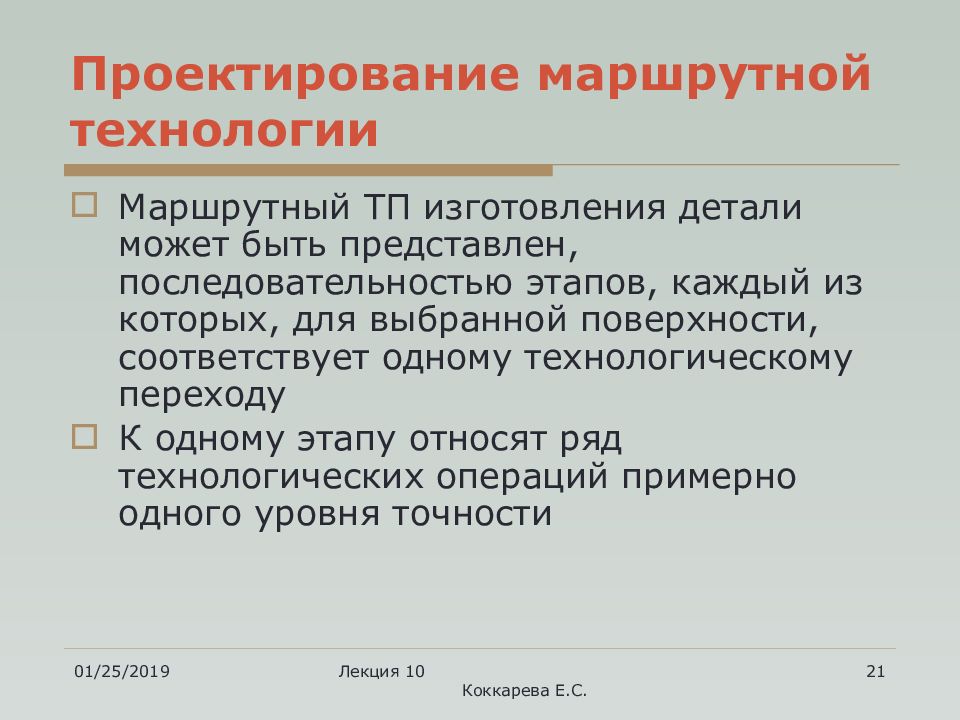

17.12.2018 Лекция 10 Коккарева Е.С. 21 Проектирование маршрутной технологии Маршрутный ТП изготовления детали может быть представлен, последовательностью этапов, каждый из которых, для выбранной поверхности, соответствует одному технологическому переходу К одному этапу относят ряд технологических операций примерно одного уровня точности

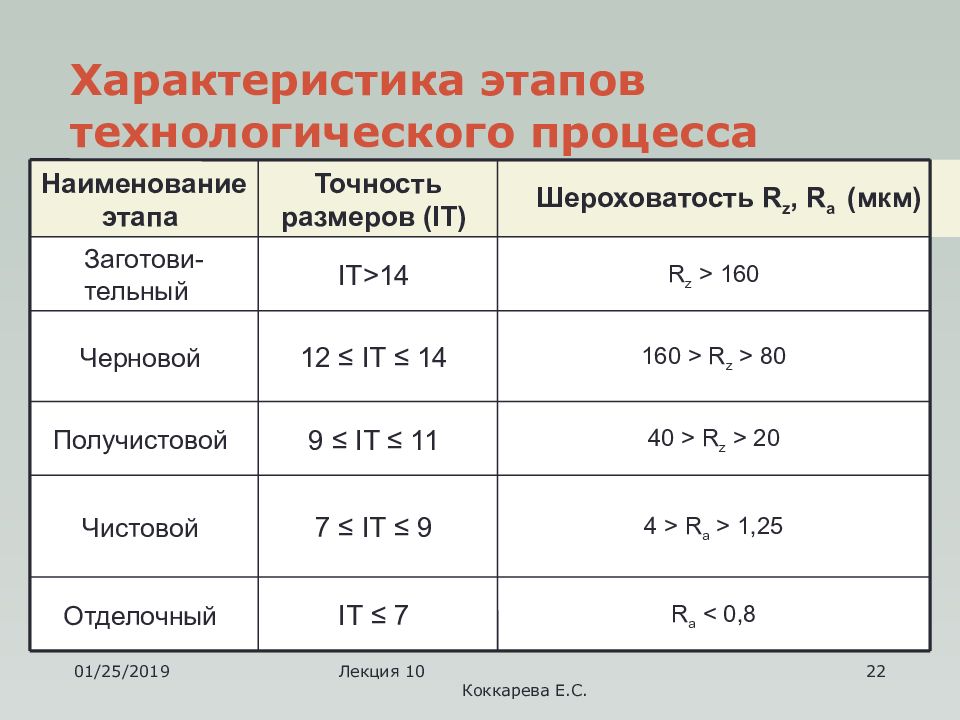

17.12.2018 Лекция 10 Коккарева Е.С. 22 Характеристика этапов технологического процесса R a < 0, 8 IT ≤ 7 Отделочный 4 > R a > 1,25 7 ≤ IT ≤ 9 Чистовой 40 > R z > 20 9 ≤ IT ≤ 11 Получистовой 160 > R z > 80 12 ≤ IT ≤ 14 Черновой R z > 160 IT >14 Заготови - тельный Шероховатость R z, R a ( мкм ) Точность размеров (IT) Наименование этапа
17.12.2018 Лекция 10 Коккарева Е.С. 23 Последовательность разработки маршрутной технологии нумерация обрабатываемых поверхностей; выбор баз и методов обработки (технологических переходов) для каждой обрабатываемой поверхности; формирование из переходов укрупненных операций внутри этапов; формирование маршрута в виде таблицы (с выполнением операционных эскизов).

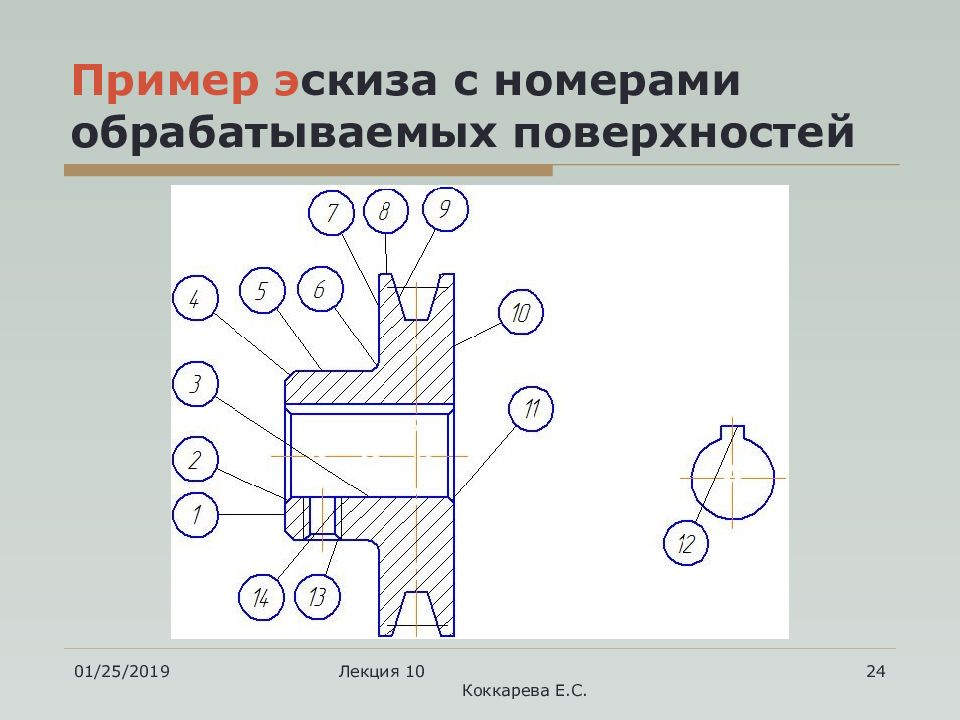

17.12.2018 Лекция 10 Коккарева Е.С. 24 Пример э скиза с номерами обрабатываемых поверхностей

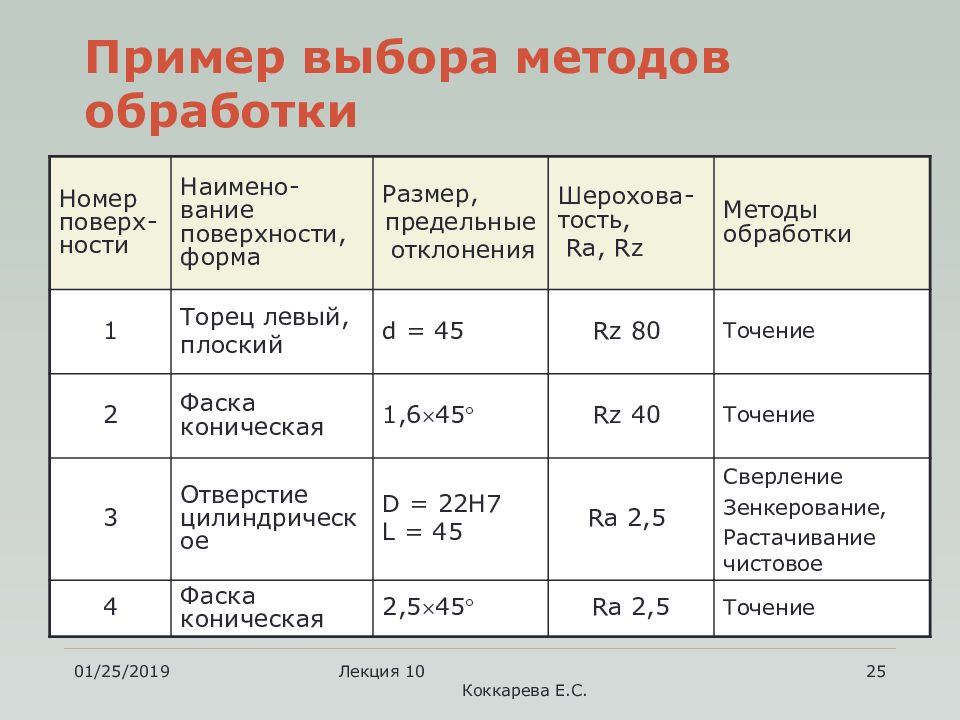

17.12.2018 Лекция 10 Коккарева Е.С. 25 Пример выбора методов обработки Номер поверх-ности Наимено-вание поверхности, форма Размер, предельные отклонения Шерохова-тость, Ra, Rz Методы обработки 1 Торец левый, плоский d = 45 Rz 80 Точение 2 Фаска коническая 1,6 45 Rz 40 Точение 3 Отверстие цилиндрическое D = 22Н7 L = 45 Ra 2, 5 Сверление Зенкерование, Растачивание чистовое 4 Фаска коническая 2,5 45 Ra 2,5 Точение

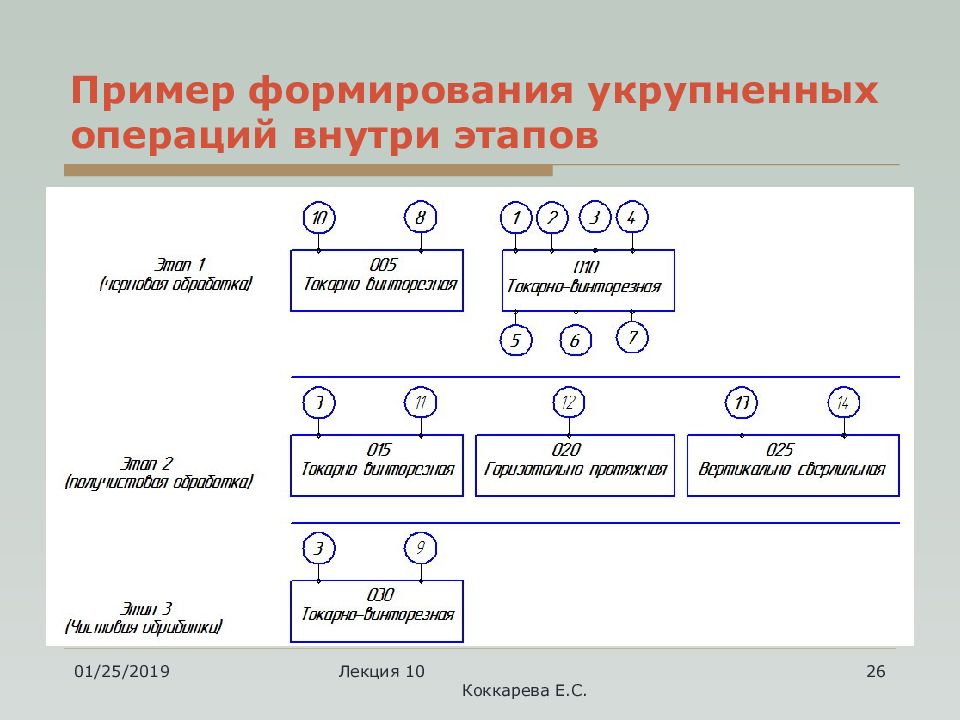

17.12.2018 Лекция 10 Коккарева Е.С. 26 Пример формирования укрупненных операций внутри этапов
17.12.2018 Лекция 10 Коккарева Е.С. 27 Пример разработки маршрутной технологии в виде таблицы Наименование и содержание операции Операционный эскиз Приспособление, инструмент 005 Токарно-винторезная 1. Установить заготовку в 3- х кулачковый патрон, выверить и закрепить. 2. Подрезать торец 10 до шероховатости Rz 80. 3. Точить поверхность 8 в размер Ø98,6-0,87 4. Снять заготовку. Патрон трехкулачковый Кулачки фасонные Резец подрезной Резец проходной
17.12.2018 Лекция 10 Коккарева Е.С. 28 Рекомендации по разработке технологического маршрута обработки деталей начальными операциями должны быть операции обработки технологических баз; при черновой обработке, во избежание перераспределения остаточных напряжений, обработку следует начинать со снятия наибольших припусков; в случае опасности появления трещин или раковин, обработку следует начинать с тех поверхностей, где они недопустимы; контрольные операции предусматриваются в конце маршрута, а также после наиболее ответственных операций;

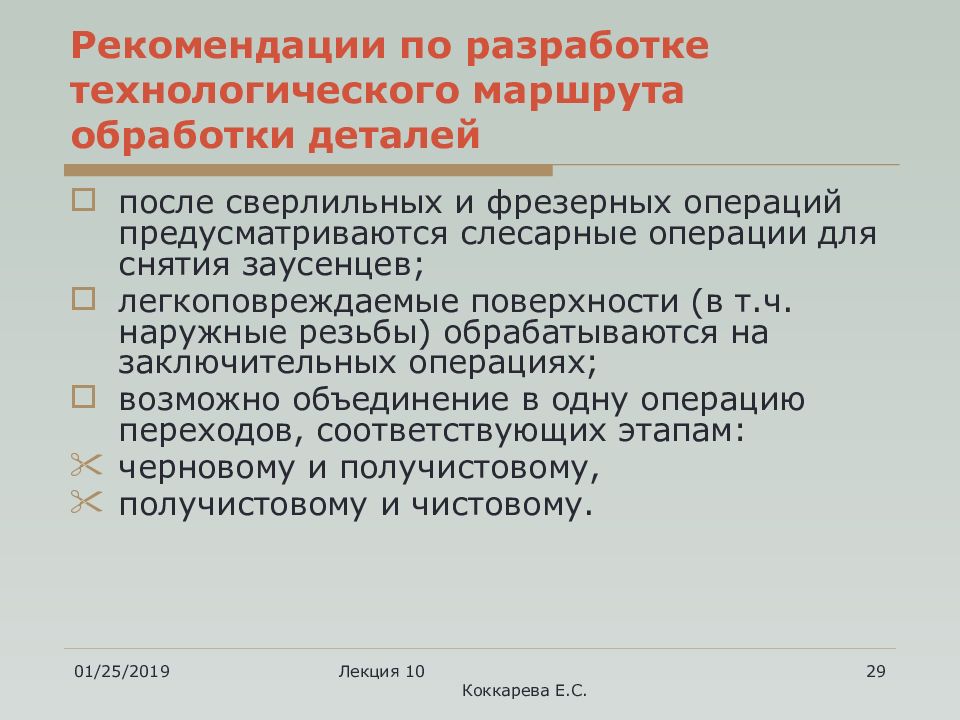

17.12.2018 Лекция 10 Коккарева Е.С. 29 Рекомендации по разработке технологического маршрута обработки деталей после сверлильных и фрезерных операций предусматриваются слесарные операции для снятия заусенцев; легкоповреждаемые поверхности (в т.ч. наружные резьбы) обрабатываются на заключительных операциях; возможно объединение в одну операцию переходов, соответствующих этапам: черновому и получистовому, получистовому и чистовому.

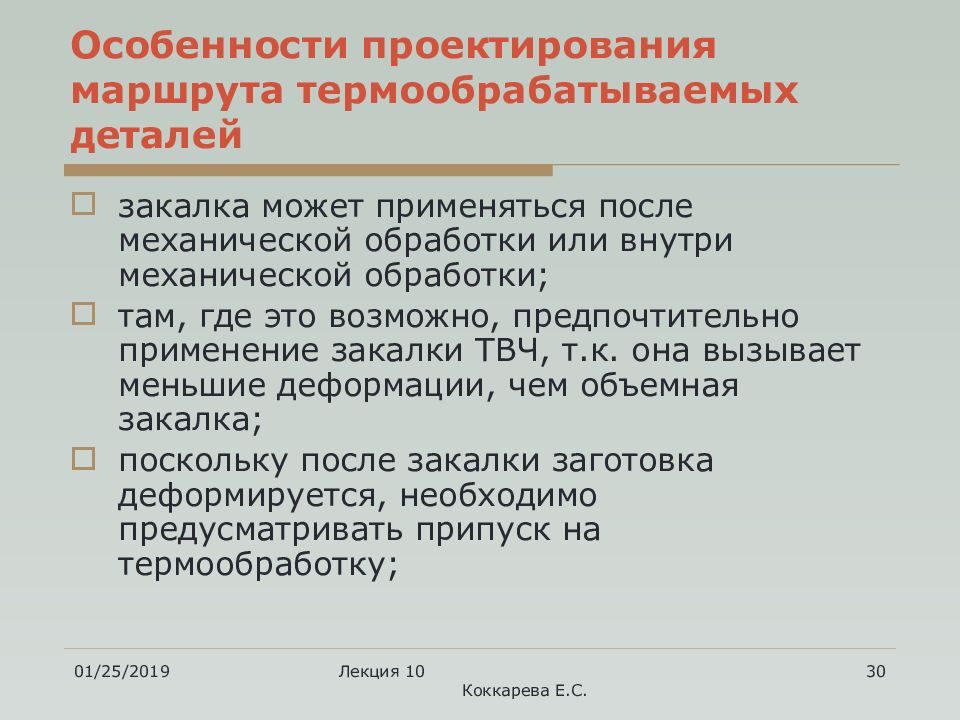

17.12.2018 Лекция 10 Коккарева Е.С. 30 Особенности проектирования маршрута термообрабатываемых деталей закалка может применяться после механической обработки или внутри механической обработки; там, где это возможно, предпочтительно применение закалки ТВЧ, т.к. она вызывает меньшие деформации, чем объемная закалка; поскольку после закалки заготовка деформируется, необходимо предусматривать припуск на термообработку;

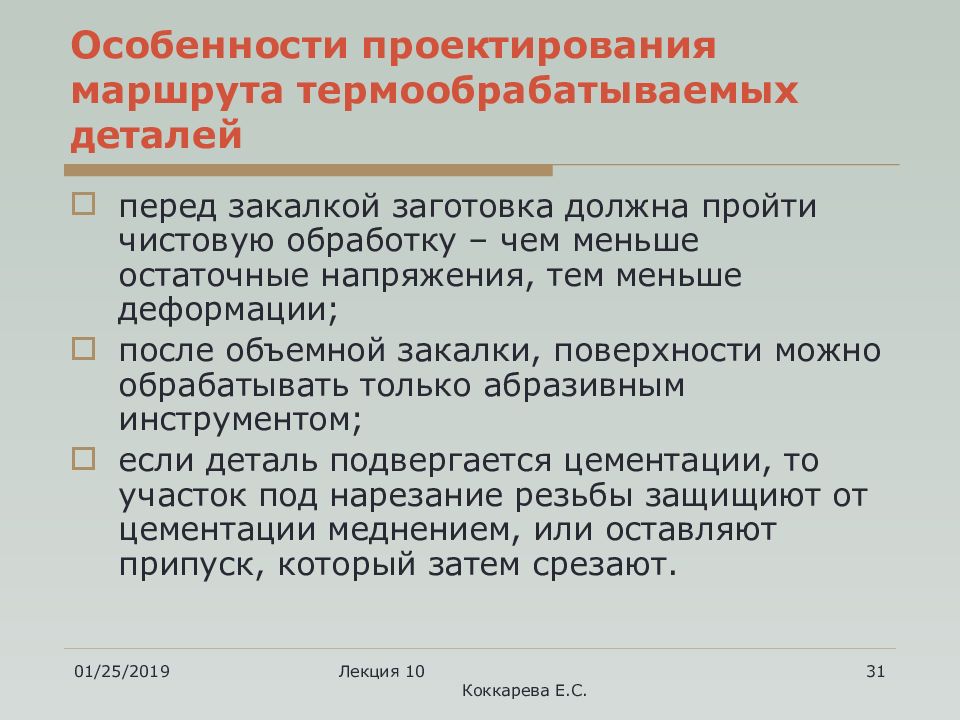

17.12.2018 Лекция 10 Коккарева Е.С. 31 Особенности проектирования маршрута термообрабатываемых деталей перед закалкой заготовка должна пройти чистовую обработку – чем меньше остаточные напряжения, тем меньше деформации; после объемной закалки, поверхности можно обрабатывать только абразивным инструментом; если деталь подвергается цементации, то участок под нарезание резьбы защищиют от цементации меднением, или оставляют припуск, который затем срезают.
17.12.2018 Лекция 10 Коккарева Е.С. 32 Технологическая документация В настоящее время в России не существует единых стандартов для оформления технологической документации. Каждое предприятие вправе использовать собственные формы и бланки технологических документов. В учебном процессе в качестве примера изучаются бланки документов Единой Системы Технологической Документации (ЕСТД), разработанной в СССР.

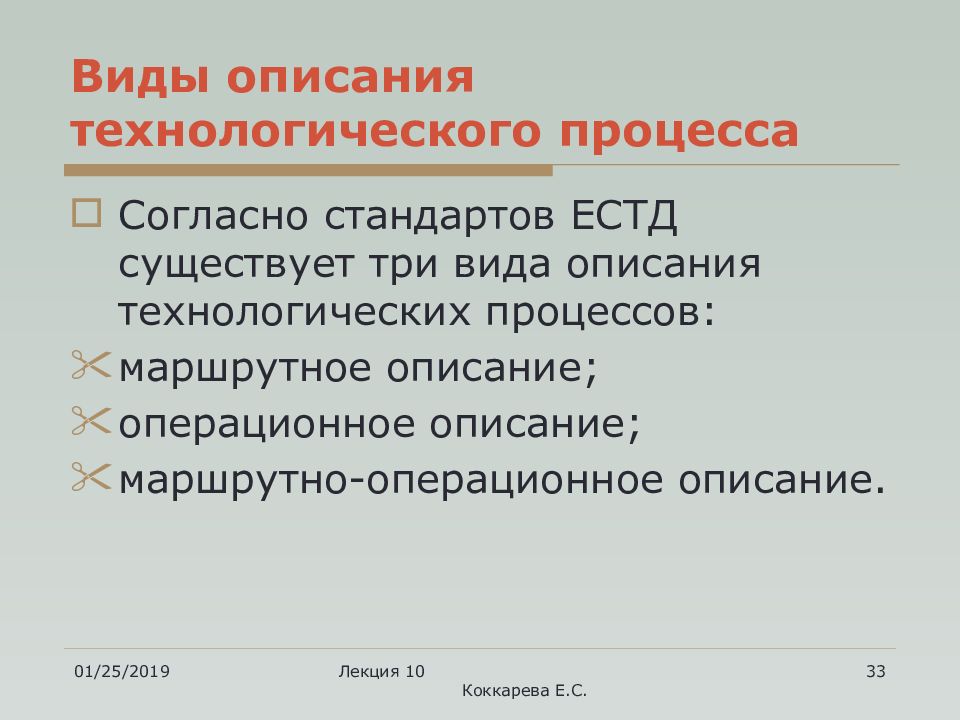

17.12.2018 Лекция 10 Коккарева Е.С. 33 Виды описания технологического процесса Согласно стандартов ЕСТД существует три вида описания технологических процессов: маршрутное описание; операционное описание; маршрутно-операционное описание.
17.12.2018 Лекция 10 Коккарева Е.С. 34 Маршрутное описание технологического процесса При маршрутном описании применяется сокращенное описание содержания операций, без указания режимов обработки. Маршрутное описание применяется при единичном и мелкосерийном производстве.
17.12.2018 Лекция 10 Коккарева Е.С. 35 Операционное описание технологического процесса При операционном описании применяется подробное описание содержания операций, с указанием режимов обработки. Операционное описание применяется при серийном и массовом производстве.

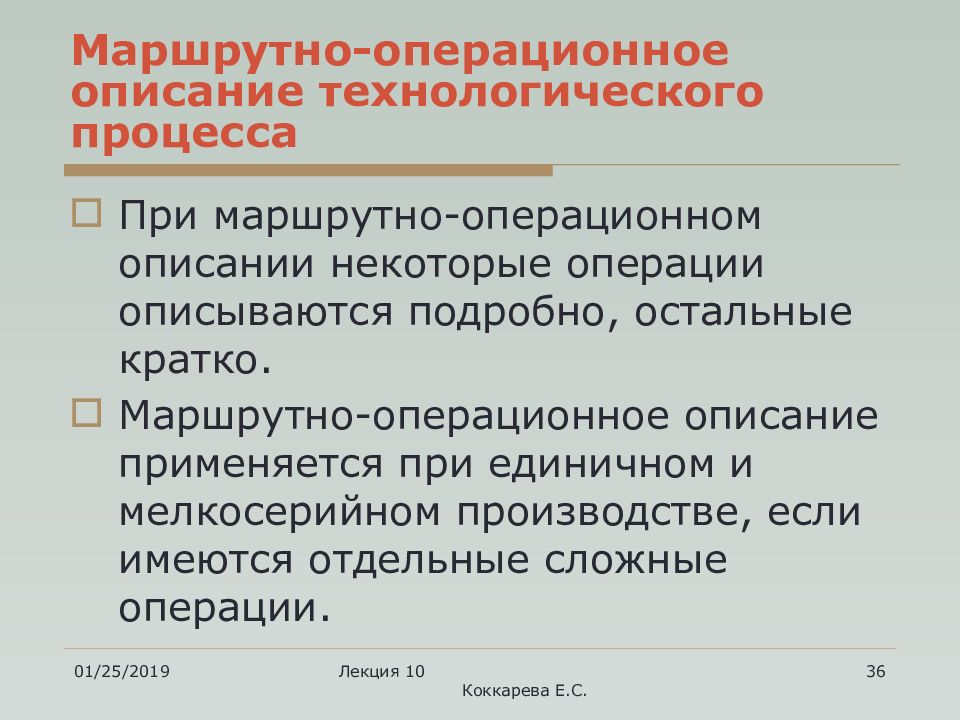

17.12.2018 Лекция 10 Коккарева Е.С. 36 Маршрутно-операционное описание технологического процесса При маршрутно-операционном описании некоторые операции описываются подробно, остальные кратко. Маршрутно-операционное описание применяется при единичном и мелкосерийном производстве, если имеются отдельные сложные операции.
17.12.2018 Лекция 10 Коккарева Е.С. 37 Состав комплекта технологической документации Состав комплекта технологической документации зависит от вида описания технологического процесса: при маршрутном описании в комплект входят документы общего назначения; при наличии операционного описания в комплект входят документы общего и специального назначения.

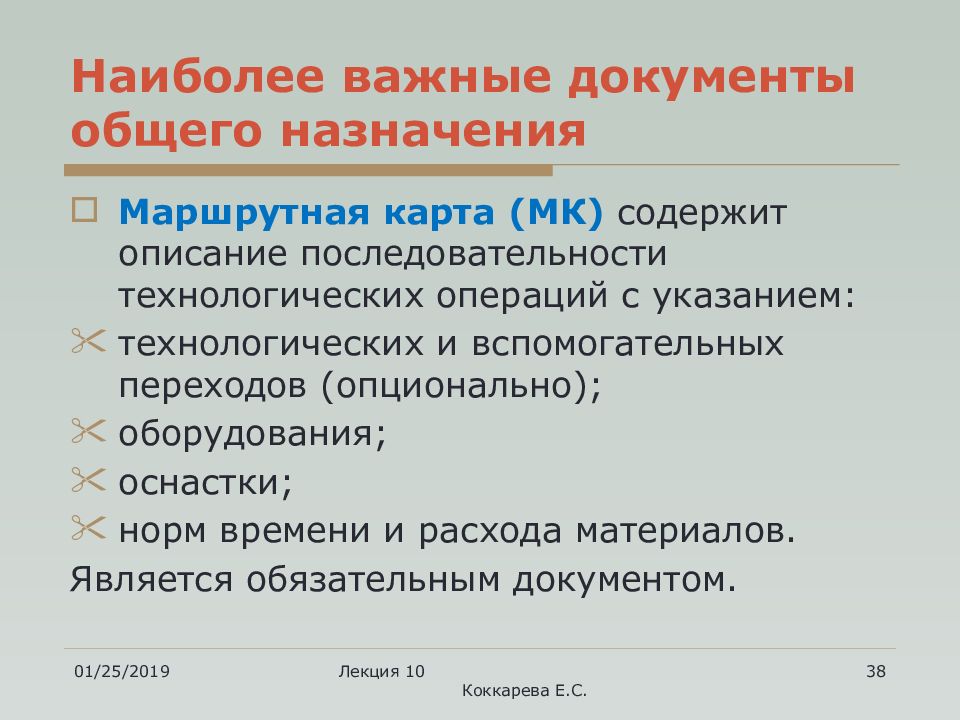

17.12.2018 Лекция 10 Коккарева Е.С. 38 Наиболее важные документы общего назначения Маршрутная карта (МК) содержит описание последовательности технологических операций с указанием: технологических и вспомогательных переходов (опционально); оборудования; оснастки; норм времени и расхода материалов. Является обязательным документом.
17.12.2018 Лекция 10 Коккарева Е.С. 39 Маршрутная карта (форма бланка)
17.12.2018 Лекция 10 Коккарева Е.С. 40 Маршрутно-операционная карта (форма бланка)

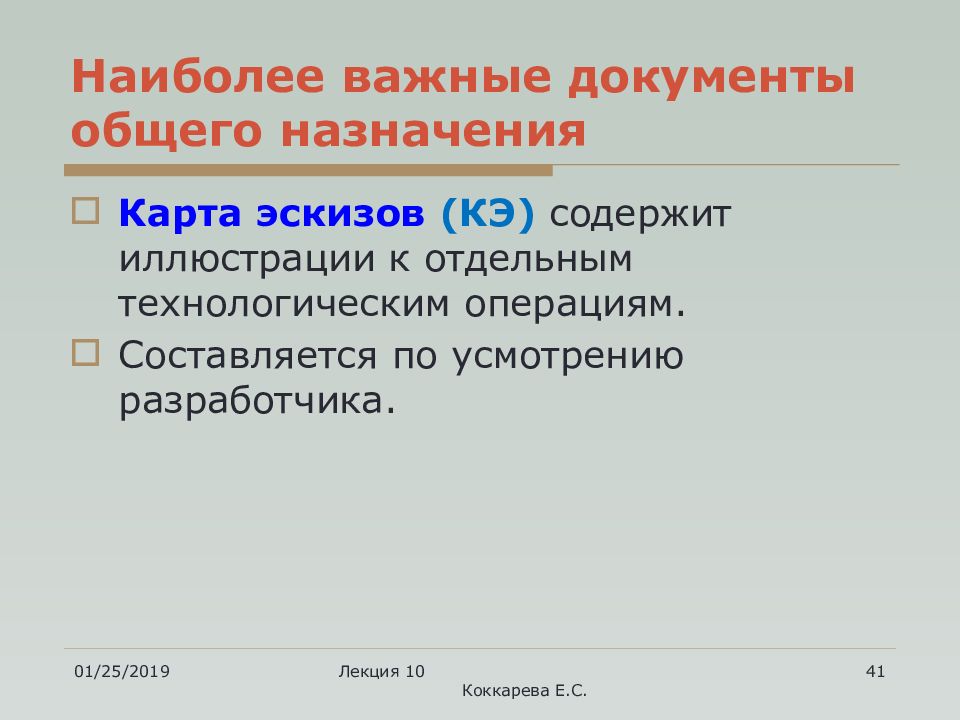

17.12.2018 Лекция 10 Коккарева Е.С. 41 Наиболее важные документы общего назначения Карта эскизов (КЭ) содержит иллюстрации к отдельным технологическим операциям. Составляется по усмотрению разработчика.

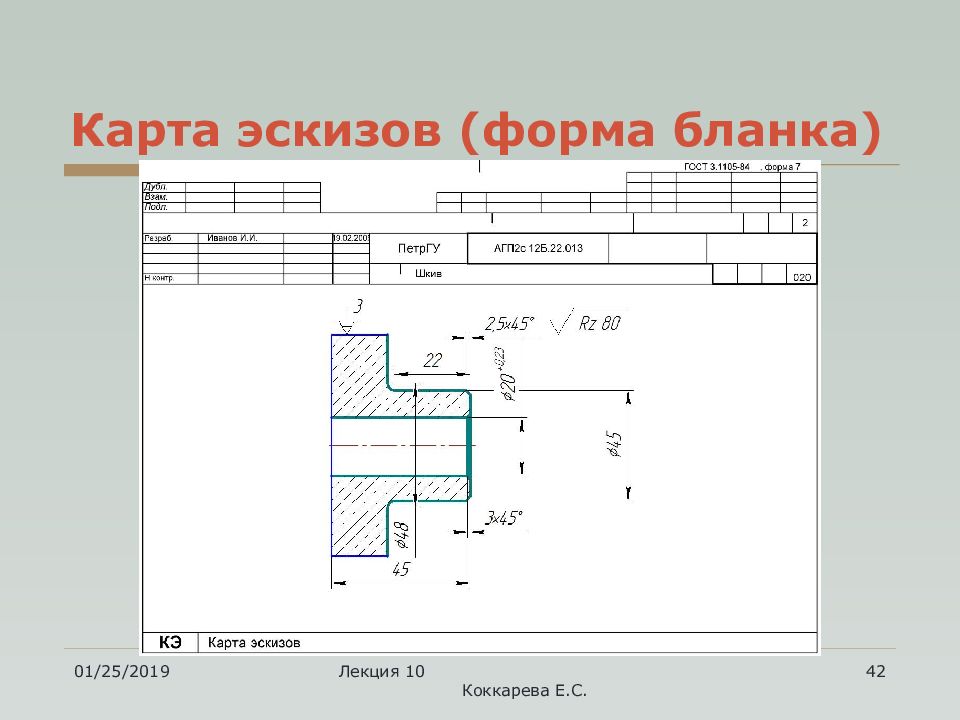

17.12.2018 Лекция 10 Коккарева Е.С. 42 Карта эскизов (форма бланка)

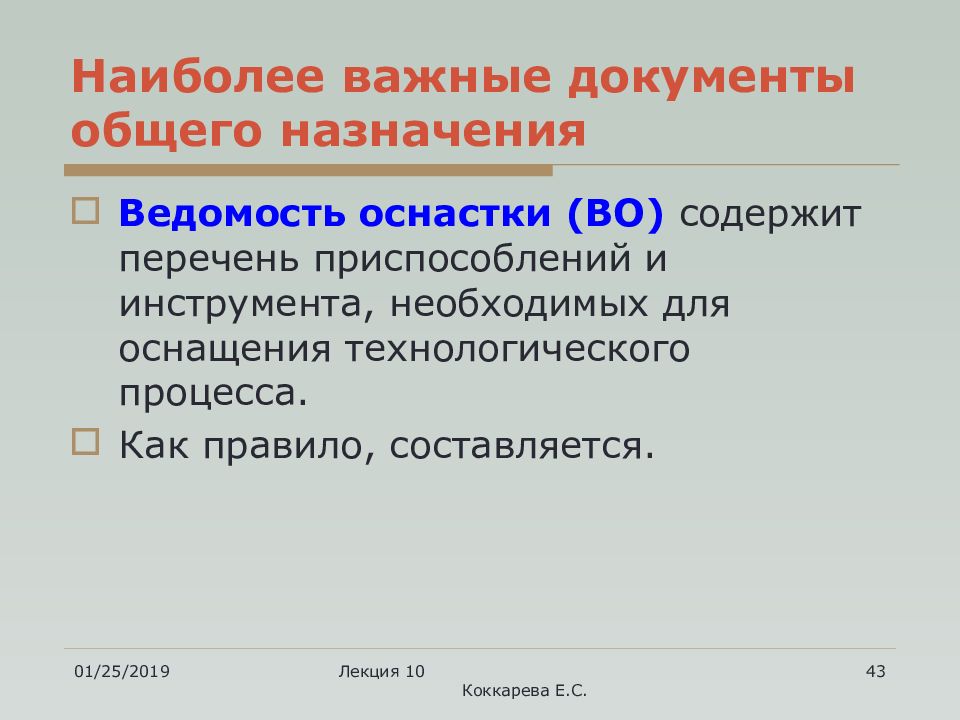

17.12.2018 Лекция 10 Коккарева Е.С. 43 Наиболее важные документы общего назначения Ведомость оснастки (ВО) содержит перечень приспособлений и инструмента, необходимых для оснащения технологического процесса. Как правило, составляется.

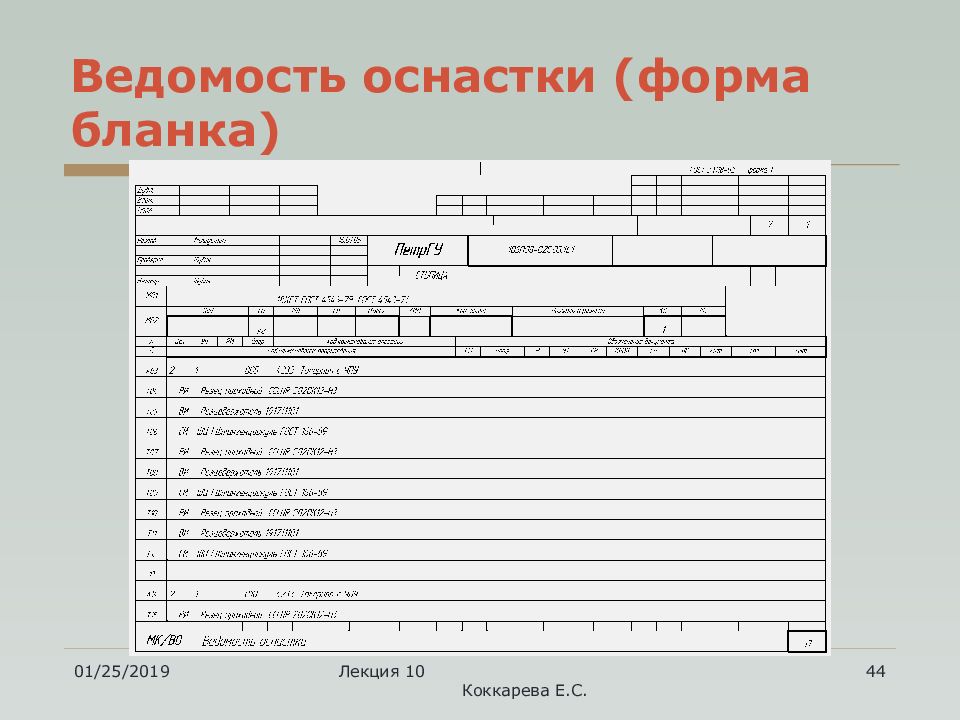

17.12.2018 Лекция 10 Коккарева Е.С. 44 Ведомость оснастки (форма бланка)

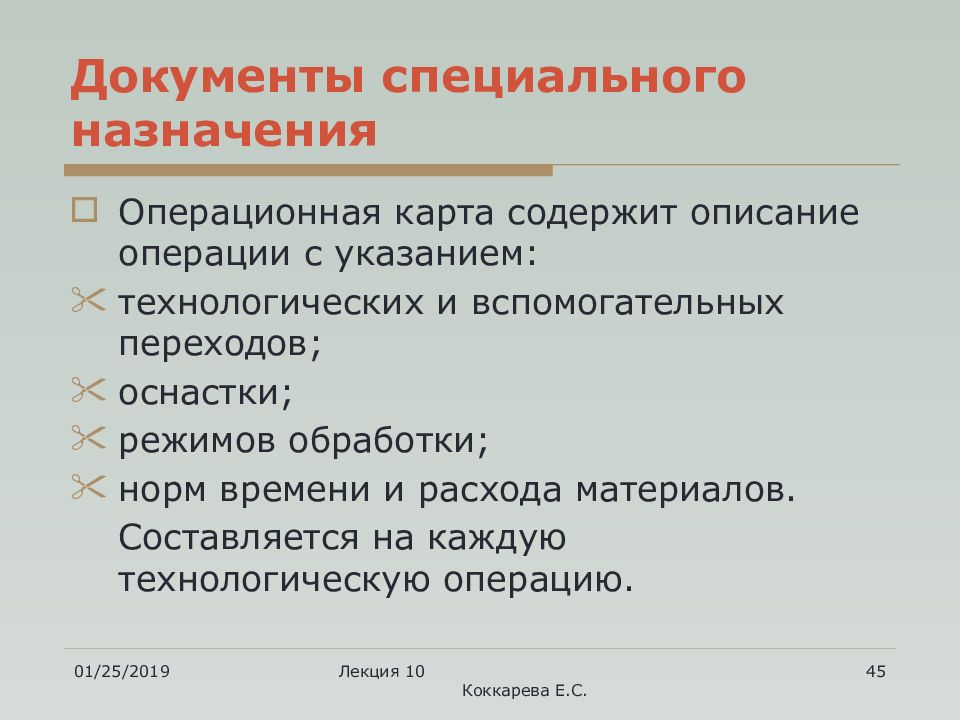

17.12.2018 Лекция 10 Коккарева Е.С. 45 Документы специального назначения Операционная карта содержит описание операции с указанием: технологических и вспомогательных переходов; оснастки; режимов обработки; норм времени и расхода материалов. Составляется на каждую технологическую операцию.

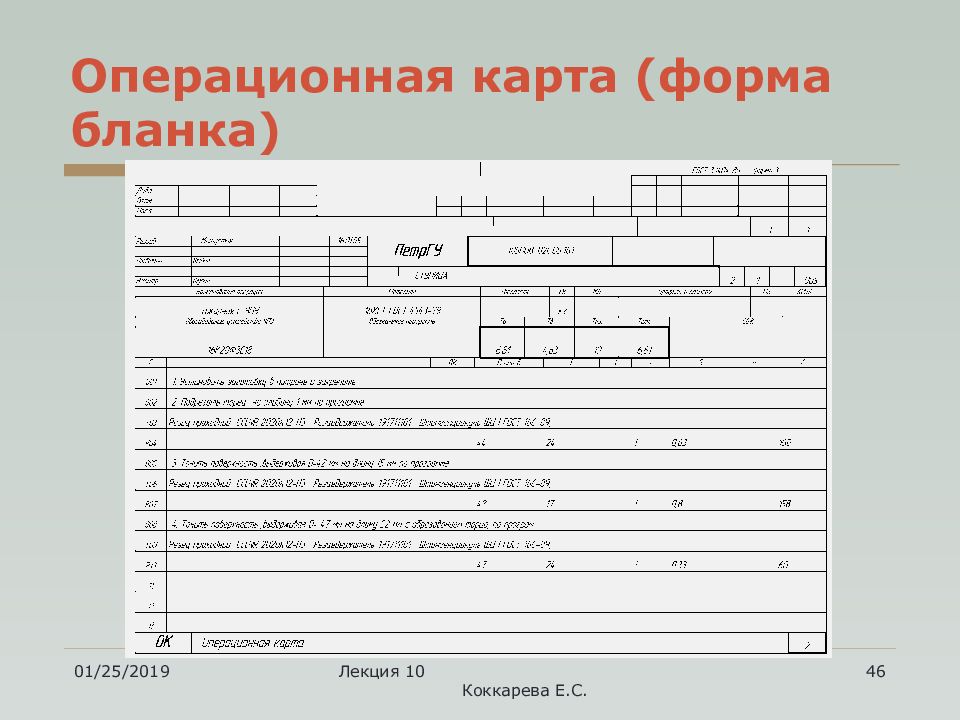

17.12.2018 Лекция 10 Коккарева Е.С. 46 Операционная карта (форма бланка)

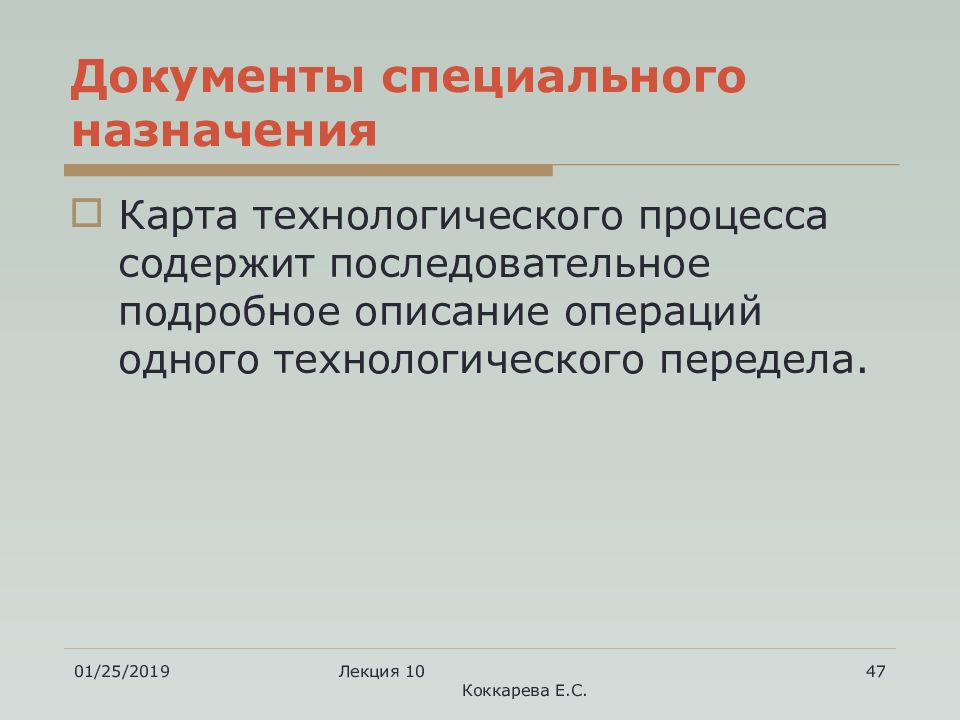

17.12.2018 Лекция 10 Коккарева Е.С. 47 Документы специального назначения Карта технологического процесса содержит последовательное подробное описание операций одного технологического передела.
17.12.2018 Лекция 10 Коккарева Е.С. 48 Карта технологического процесса (форма бланка)
