Презентация для проведения занятия по предмету «Технические условия размещения и крепления грузов в вагонах и контейнерах» Кропачева Валентина Александровна Преподаватель Челябинского подразделения Южно-Уральского учебного центра профессиональных квалификаций 2020 год

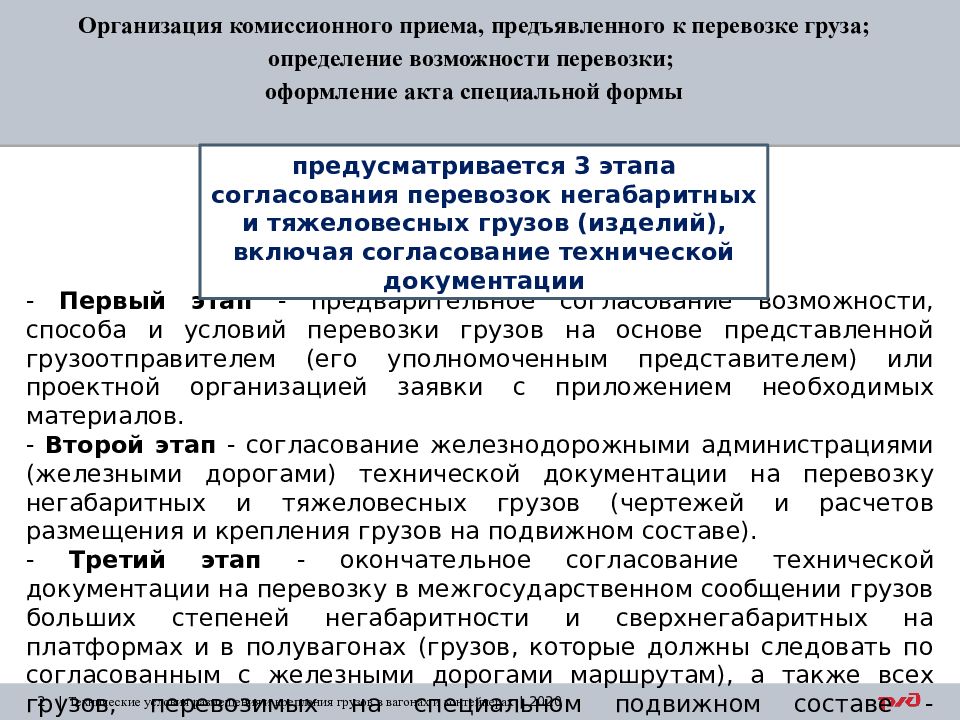

| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 - Первый этап - предварительное согласование возможности, способа и условий перевозки грузов на основе представленной грузоотправителем (его уполномоченным представителем) или проектной организацией заявки с приложением необходимых материалов. - Второй этап - согласование железнодорожными администрациями (железными дорогами) технической документации на перевозку негабаритных и тяжеловесных грузов (чертежей и расчетов размещения и крепления грузов на подвижном составе). - Третий этап - окончательное согласование технической документации на перевозку в межгосударственном сообщении грузов больших степеней негабаритности и сверхнегабаритных на платформах и в полувагонах (грузов, которые должны следовать по согласованным с железными дорогами маршрутам), а также всех грузов, перевозимых на специальном подвижном составе - транспортерах, которое выполняет Отдел специальных перевозок Департамента управления перевозками ОАО "РЖД" предусматривается 3 этапа согласования перевозок негабаритных и тяжеловесных грузов (изделий), включая согласование технической документации
| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 Грузоотправитель или организация, проектирующие изделия новой конструкции с негабаритными размерами, должны предварительно до изготовления согласовать с Главным управлением движения РЖД способ их перевозки. При наличии возможности перевозки чертежи размещения и крепления груза с расчетами грузоотправитель представляет в службу движения дороги погрузки, которая рассматривает и согласовывает их со службами контейнерных перевозок и коммерческой работы, вагонного хозяйства и пути.

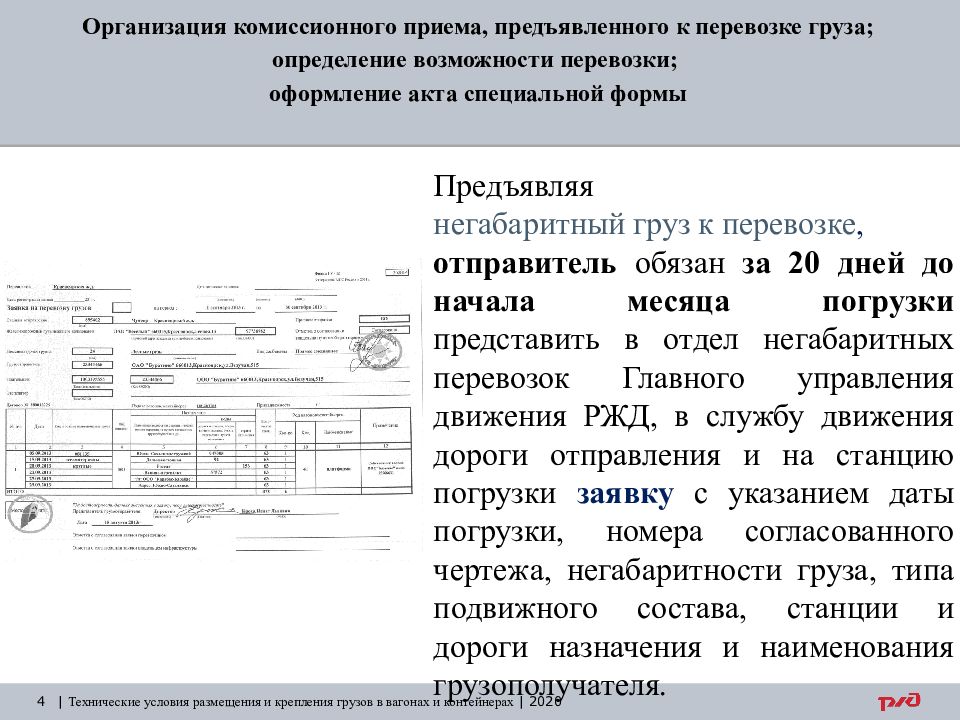

| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 Предъявляя негабаритный груз к перевозке, отправитель обязан за 20 дней до начала месяца погрузки представить в отдел негабаритных перевозок Главного управления движения РЖД, в службу движения дороги отправления и на станцию погрузки заявку с указанием даты погрузки, номера согласованного чертежа, негабаритности груза, типа подвижного состава, станции и дороги назначения и наименования грузополучателя.

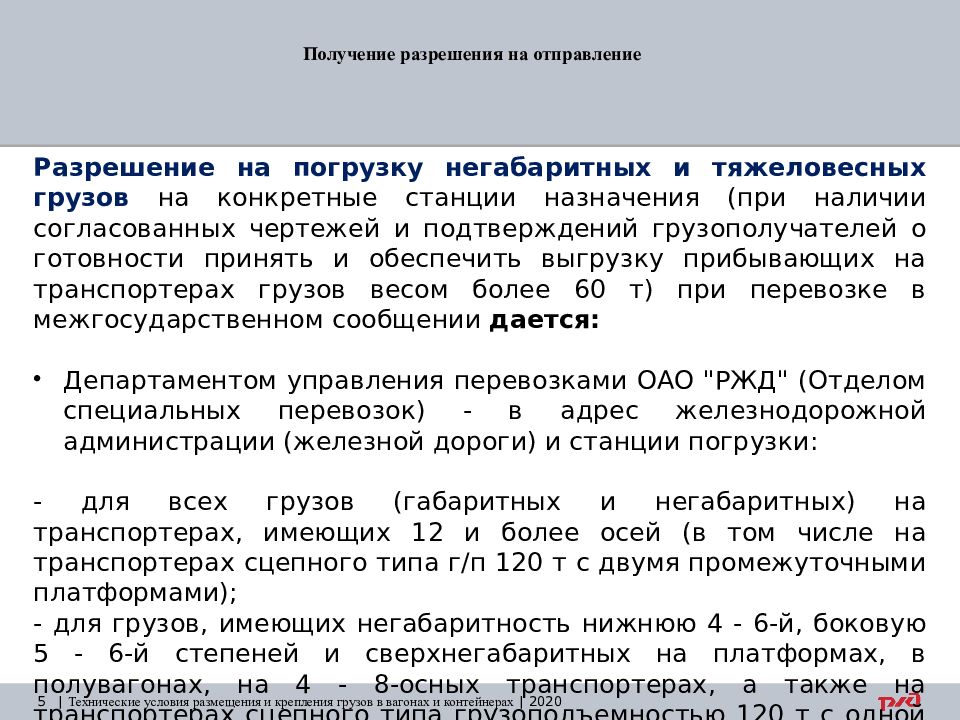

| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 Разрешение на погрузку негабаритных и тяжеловесных грузов на конкретные станции назначения (при наличии согласованных чертежей и подтверждений грузополучателей о готовности принять и обеспечить выгрузку прибывающих на транспортерах грузов весом более 60 т) при перевозке в межгосударственном сообщении дается: Департаментом управления перевозками ОАО "РЖД" (Отделом специальных перевозок) - в адрес железнодорожной администрации (железной дороги) и станции погрузки: - для всех грузов (габаритных и негабаритных) на транспортерах, имеющих 12 и более осей (в том числе на транспортерах сцепного типа г/п 120 т с двумя промежуточными платформами); - для грузов, имеющих негабаритность нижнюю 4 - 6-й, боковую 5 - 6-й степеней и сверхнегабаритных на платформах, в полувагонах, на 4 - 8-осных транспортерах, а также на транспортерах сцепного типа грузоподъемностью 120 т с одной промежуточной платформой. Получение разрешения на отправление
| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 Железнодорожной администрацией (железной дорогой) - в адрес начальника станции погрузки - для грузов, имеющих негабаритность нижнюю 1 - 3-й, боковую 1 - 4-й, верхнюю 1 - 3-й степеней, перевозимых на платформах и в полувагонах, а также негабаритных грузов указанных степеней и габаритных на 4 - 8-осных транспортерах и на транспортерах сцепного типа грузоподъемностью 120 т с одной промежуточной платформой.
| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 Отправитель производит погрузку негабаритного груза в точном соответствии с согласованными чертежами. После погрузки и крепления он наносит на полу вагона несмывающейся краской контрольные полосы, а также надписи на грузе о его негабаритности и запрещении роспуска с горок или пропуска через горки (если это указано на согласованном чертеже).

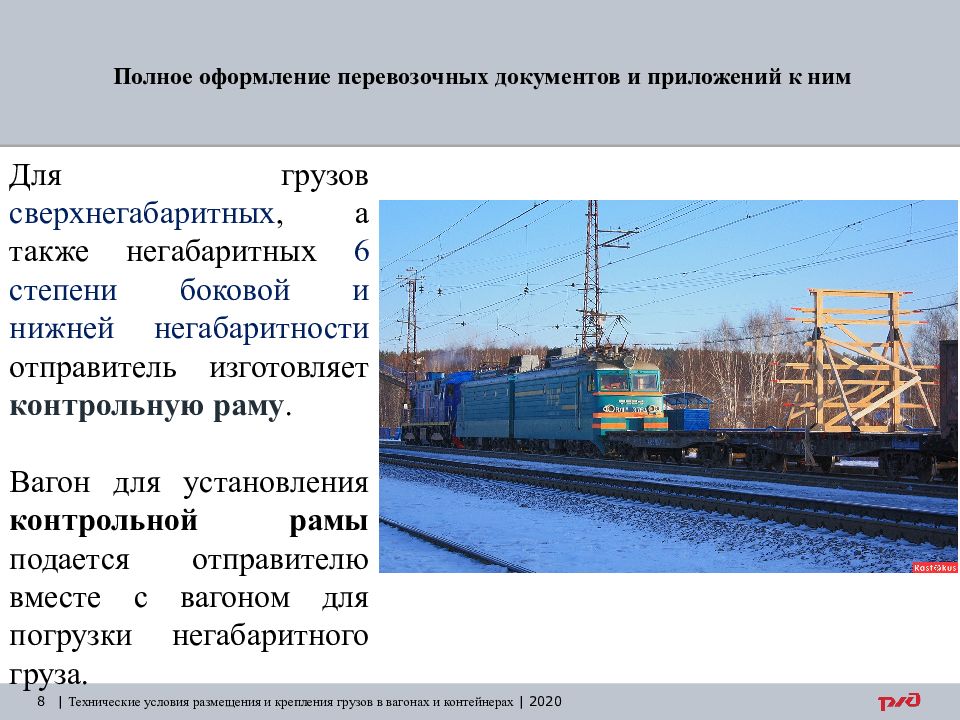

| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 Для грузов сверхнегабаритных, а также негабаритных 6 степени боковой и нижней негабаритности отправитель изготовляет контрольную раму. Вагон для установления контрольной рамы подается отправителю вместе с вагоном для погрузки негабаритного груза.

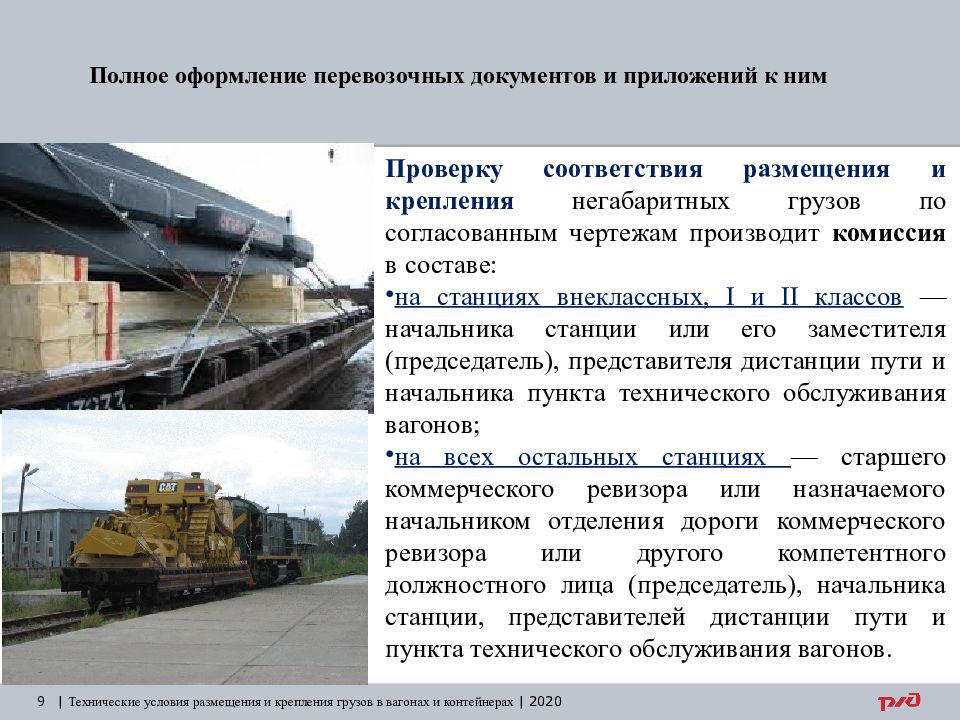

| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 Проверку соответствия размещения и крепления негабаритных грузов по согласованным чертежам производит комиссия в составе: на станциях внеклассных, I и II классов — начальника станции или его заместителя (председатель), представителя дистанции пути и начальника пункта технического обслуживания вагонов; на всех остальных станциях — старшего коммерческого ревизора или назначаемого начальником отделения дороги коммерческого ревизора или другого компетентного должностного лица (председатель), начальника станции, представителей дистанции пути и пункта технического обслуживания вагонов.

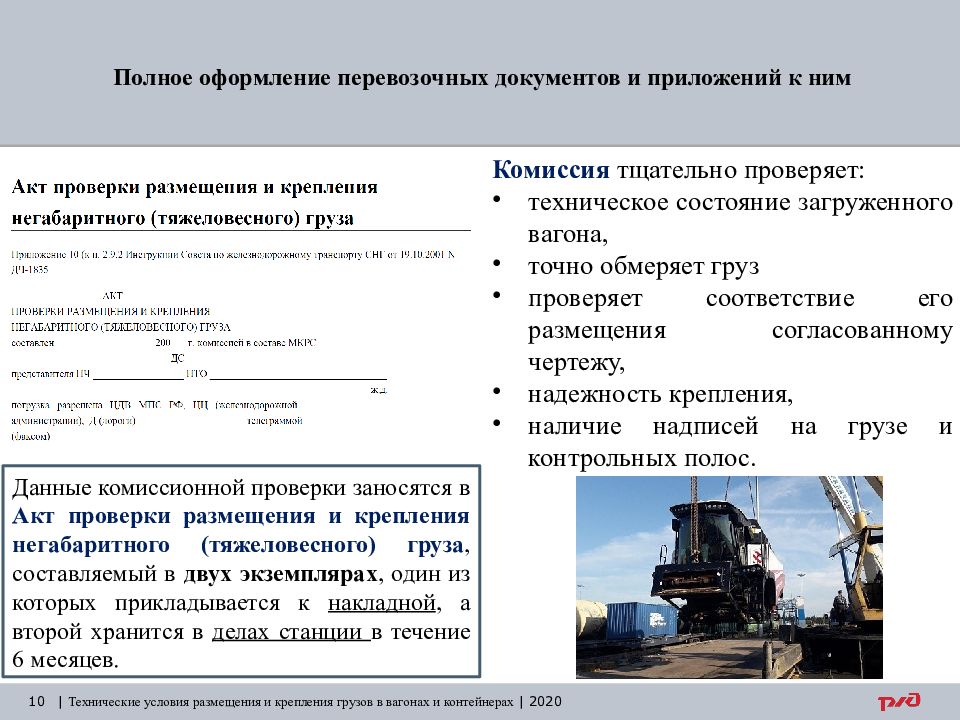

| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 Комиссия тщательно проверяет: техническое состояние загруженного вагона, точно обмеряет груз проверяет соответствие его размещения согласованному чертежу, надежность крепления, наличие надписей на грузе и контрольных полос. Данные комиссионной проверки заносятся в Акт проверки размещения и крепления негабаритного (тяжеловесного) груза, составляемый в двух экземплярах, один из которых прикладывается к накладной, а второй хранится в делах станции в течение 6 месяцев.
| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 Полное оформление перевозочных документов на негабаритные грузы всех степеней производят только после получения разрешения Главного управления движения или управления дороги погрузки на отправление и пропуск грузов до станции назначения.
| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 При постановке в поезда вагоны с грузами боковой и нижней негабаритности 4—5 степеней должны иметь прикрытие с головы и хвоста поезда не менее одного вагона с габаритными грузами или порожнего. Вагон с контрольной рамой ставится в поезд вслед за локомотивом или отделяется от локомотива одной порожней платформой для улучшения видимости контрольной рамы в верхней зоне. Вагоны с негабаритными грузами боковой и нижней негабаритности 6 степени и сверхнегабаритными ставятся в середине состава поезда, но не ближе 20 вагонов от вагона с контрольной рамой.

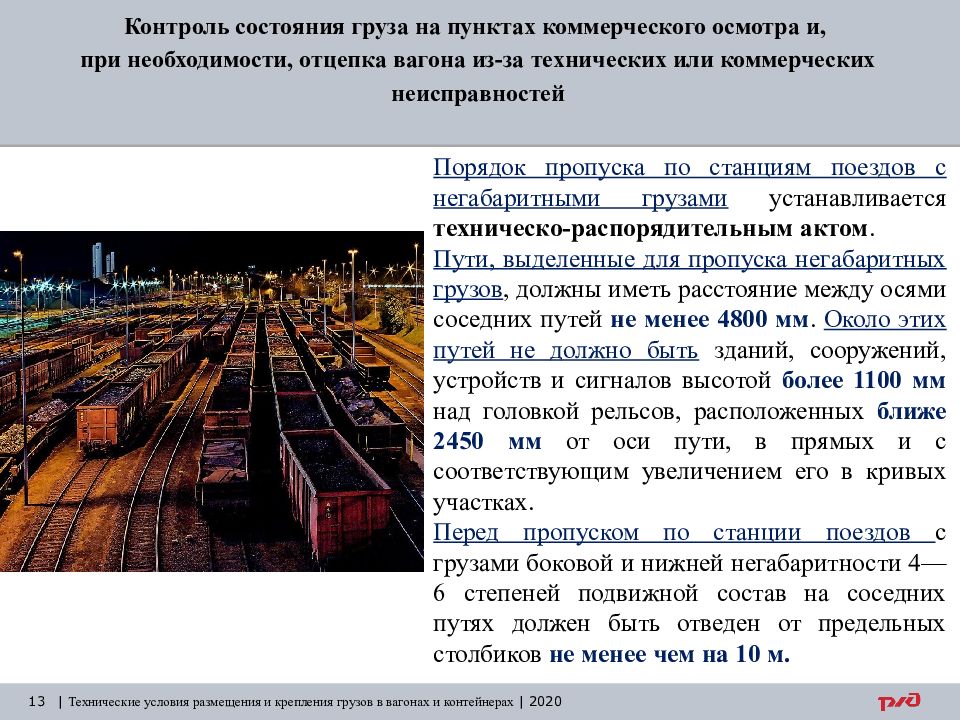

| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 Порядок пропуска по станциям поездов с негабаритными грузами устанавливается техническо-распорядительным актом. Пути, выделенные для пропуска негабаритных грузов, должны иметь расстояние между осями соседних путей не менее 4800 мм. Около этих путей не должно быть зданий, сооружений, устройств и сигналов высотой более 1100 мм над головкой рельсов, расположенных ближе 2450 мм от оси пути, в прямых и с соответствующим увеличением его в кривых участках. Перед пропуском по станции поездов с грузами боковой и нижней негабаритности 4—6 степеней подвижной состав на соседних путях должен быть отведен от предельных столбиков не менее чем на 10 м.
| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 В целях своевременной подготовки к приему и безопасному пропуску негабаритных грузов поездной диспетчер о следовании поездов, в составе которых имеются негабаритные грузы, предупреждает приказом всех дежурных по станциям участка. О времени прибытия такого поезда на станцию перехода с дороги на дорогу он обязан заблаговременно сообщить сменному поездному диспетчеру соседней дороги с указанием негабаритности груза и ее степени.
| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 В пути следования при передаче негабаритного груза с одной железной дороги на другую производят обязательную проверку размещения и состояния крепления негабаритного груза, а также исправности подвижного состава, на котором он погружен.

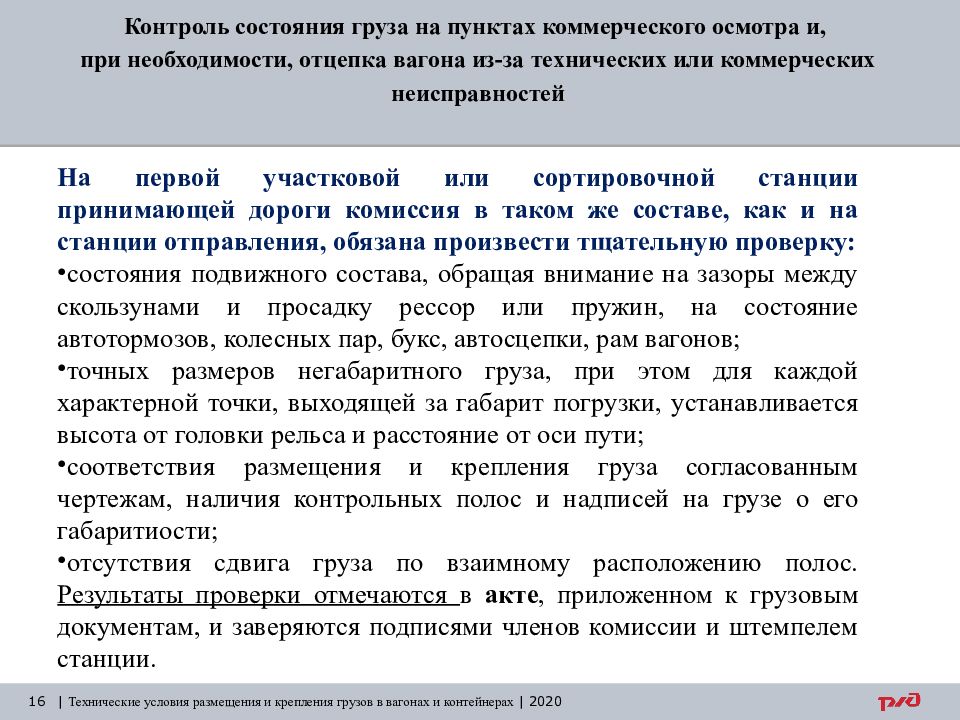

| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 На первой участковой или сортировочной станции принимающей дороги комиссия в таком же составе, как и на станции отправления, обязана произвести тщательную проверку: состояния подвижного состава, обращая внимание на зазоры между скользунами и просадку рессор или пружин, на состояние автотормозов, колесных пар, букс, автосцепки, рам вагонов; точных размеров негабаритного груза, при этом для каждой характерной точки, выходящей за габарит погрузки, устанавливается высота от головки рельса и расстояние от оси пути; соответствия размещения и крепления груза согласованным чертежам, наличия контрольных полос и надписей на грузе о его габаритиости ; отсутствия сдвига груза по взаимному расположению полос. Результаты проверки отмечаются в акте, приложенном к грузовым документам, и заверяются подписями членов комиссии и штемпелем станции.

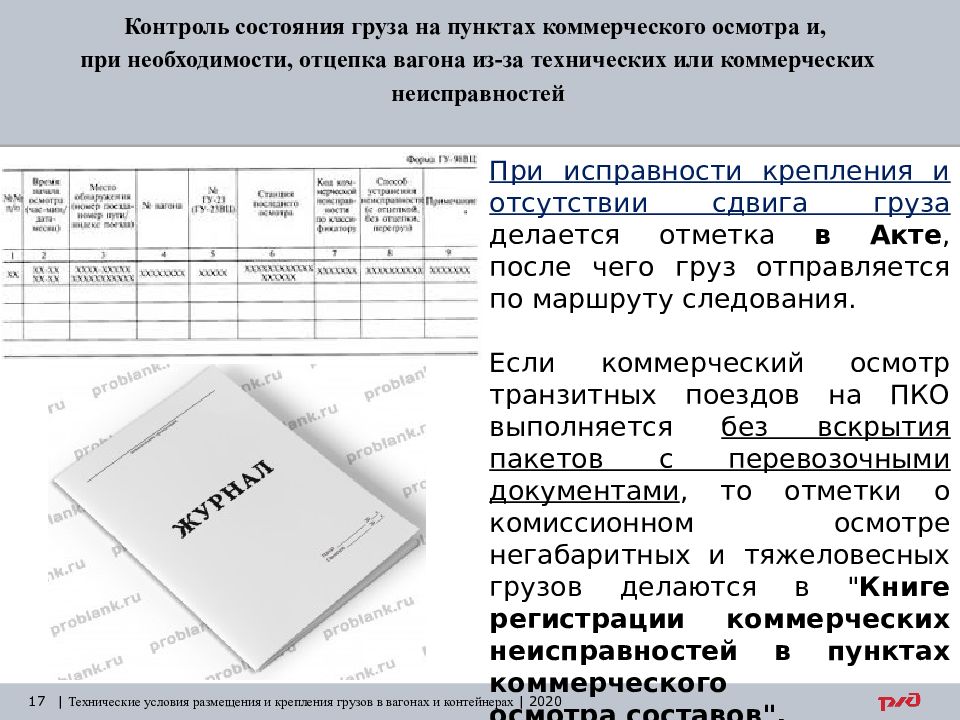

| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 При исправности крепления и отсутствии сдвига груза делается отметка в Акте, после чего груз отправляется по маршруту следования. Если коммерческий осмотр транзитных поездов на ПКО выполняется без вскрытия пакетов с перевозочными документами, то отметки о комиссионном осмотре негабаритных и тяжеловесных грузов делаются в " Книге регистрации коммерческих неисправностей в пунктах коммерческого осмотра составов".
| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 При обнаружении сдвига груза или расстройства крепления, создающих угрозу безопасности движения, вагон (транспортер) с негабаритным или тяжеловесным грузом отцепляется от поезда для дальнейшей проверки комиссией в составе, предусмотренном Инструкции. О задержанном негабаритном грузе или габаритном на транспортере начальник станции дает телеграмму в адрес станции погрузки, железнодорожных администраций (железных дорог) своей и отправления, Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок - ЦЦВ ОАО "РЖД") с указанием причины задержки, величины сдвига груза, данных о деформированных реквизитах крепления, наименования станции, на которой последний раз производилась проверка груза, а также о принимаемых мерах по устранению неисправностей. После устранения неисправностей производится повторная комиссионная проверка размещения и крепления груза с отметкой в Акте о выполненной работе и фактических реквизитах крепления и отправление его порядком
| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 Коммерческий осмотр вагонов с негабаритными и тяжеловесными грузами, а также порожних транспортеров, с наличием крепежного приспособления производится в соответствии с Инструкцией ДЧ-1835. При обнаружении коммерческой неисправности, создающей угрозу безопасности движения и сохранности перевозимого груза, производится отцепка вагона (транспортера) с негабаритным или тяжеловесным грузом под исправление. Проверка производится комиссией в составе: - ДС или ДСМ (председатель); - представителя дистанции пути (ПЧ); - представителя ПТО.

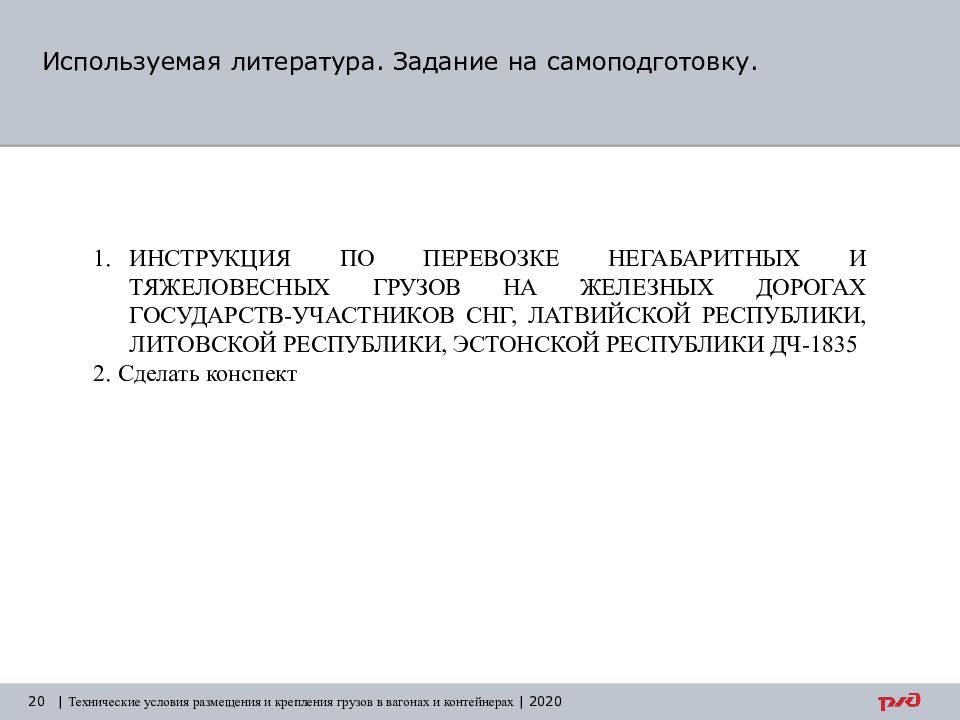

| Технические условия размещения и крепления грузов в вагонах и контейнерах | 2020 ИНСТРУКЦИЯ ПО ПЕРЕВОЗКЕ НЕГАБАРИТНЫХ И ТЯЖЕЛОВЕСНЫХ ГРУЗОВ НА ЖЕЛЕЗНЫХ ДОРОГАХ ГОСУДАРСТВ-УЧАСТНИКОВ СНГ, ЛАТВИЙСКОЙ РЕСПУБЛИКИ, ЛИТОВСКОЙ РЕСПУБЛИКИ, ЭСТОНСКОЙ РЕСПУБЛИКИ ДЧ-1835 2. Сделать конспект
