ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство

Первый слайд презентации: ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство автомобилей Раздел 4. Конструкция автомобиля

Тема : Трансмиссия УРОК № 103 Назначение и типы. Общее устройство и принцип работы Учебник МАДИ Основы конструкции автомобиля, Глава 3 Трансмиссия, стр. 124, Иванов A.M., Солнцев А.Н., Гаевский В.В. и др. Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 1 Т Сцепление, стр. 398. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д- ра техн. наук, профессора А. А. ЮРЧЕВСКОГО Учебник для студ. учреждений сред. проф. Образования Автомобили : Устройство автотранспортных средств, Глава 14. Трансмиссия, стр. 275, Пузанков А.Г.

ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство автомобилей Раздел 4. Конструкция автомобиля

Изображение слайда

Слайд 2: Что такое – трансмиссия автомобиля ?

Изображение слайда

Слайд 3: Трансмиссией называется - силовая передача, осуществляющая связь двигателя с ведущими колесами автомобиля. Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 389. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

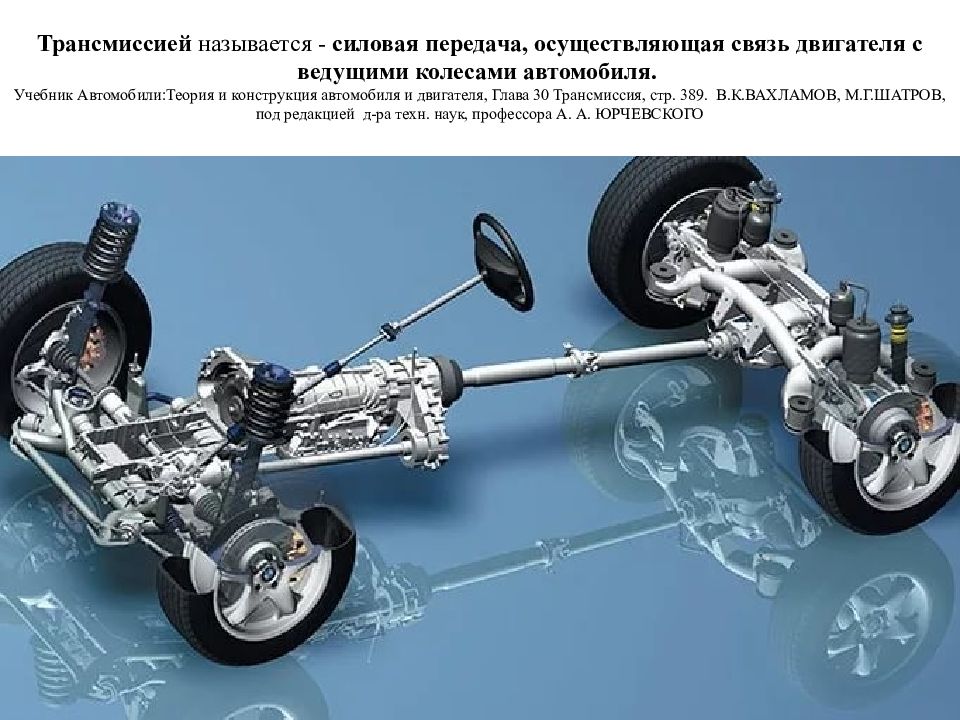

Трансмиссией называется - силовая передача, осуществляющая связь двигателя с ведущими колесами автомобиля. Учебник Автомобили:Теория и конструкция автомобиля и

Изображение слайда

Слайд 4: Для чего служит трансмиссия автомобиля ?

Изображение слайда

Слайд 5: Трансмиссия служит для передачи от двигателя к ведущим колесам мощности и крутящего момента, необходимых для движения автомобиля Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 389. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Трансмиссия служит для передачи от двигателя к ведущим колесам мощности и крутящего момента, необходимых для движения автомобиля Учебник Автомобили:Теория и

Изображение слайда

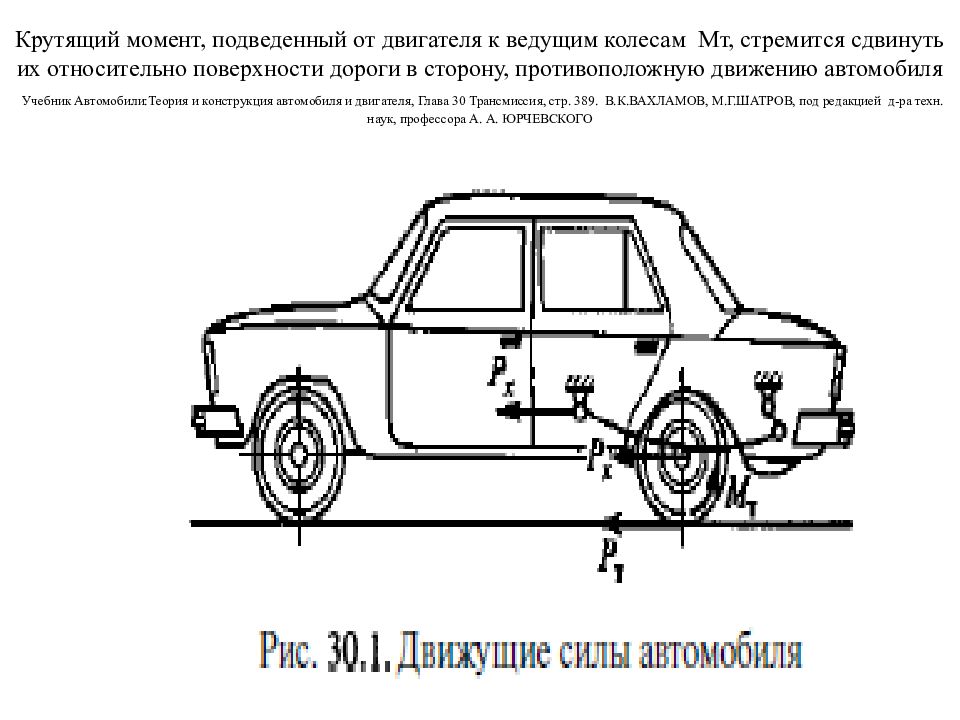

Слайд 6: Крутящий момент, подведенный от двигателя к ведущим колесам Мт, стремится сдвинуть их относительно поверхности дороги в сторону, противоположную движению автомобиля Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 389. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Крутящий момент, подведенный от двигателя к ведущим колесам Мт, стремится сдвинуть их относительно поверхности дороги в сторону, противоположную движению

Изображение слайда

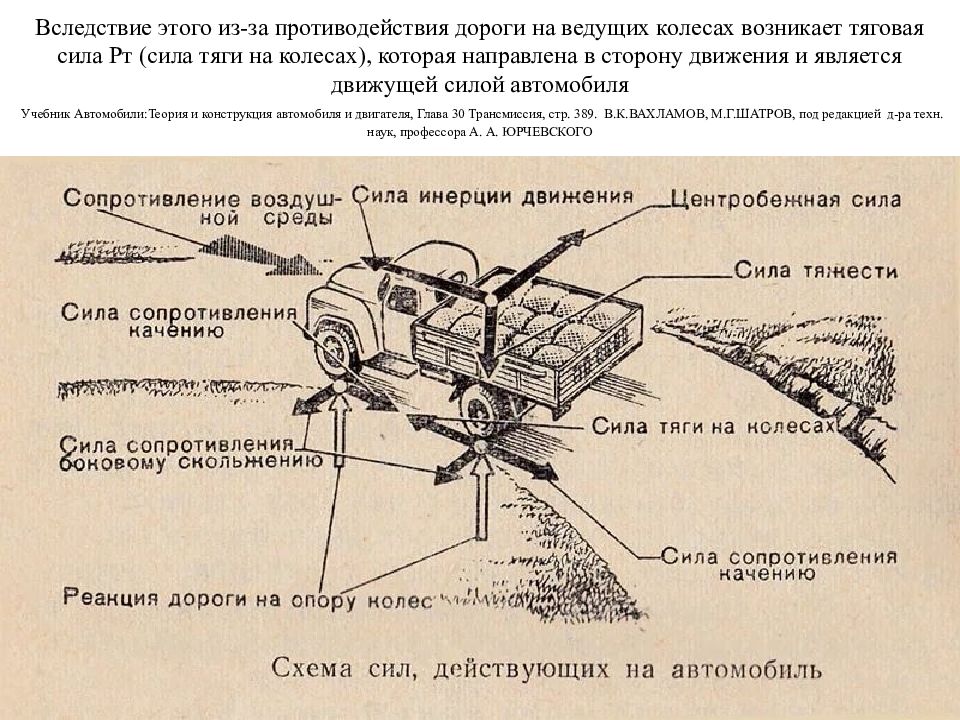

Слайд 7: Вследствие этого из-за противодействия дороги на ведущих колесах возникает тяговая сила Рт (сила тяги на колесах), которая направлена в сторону движения и является движущей силой автомобиля Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 389. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Вследствие этого из-за противодействия дороги на ведущих колесах возникает тяговая сила Рт (сила тяги на колесах), которая направлена в сторону движения и

Изображение слайда

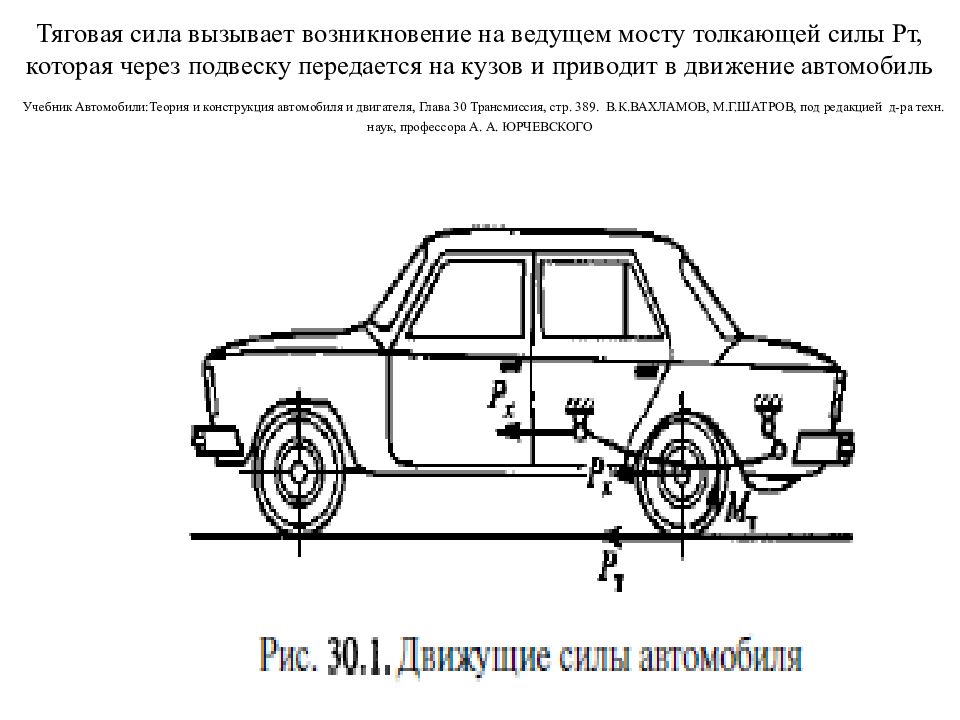

Слайд 8: Тяговая сила вызывает возникновение на ведущем мосту толкающей силы Рт, которая через подвеску передается на кузов и приводит в движение автомобиль Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 389. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Тяговая сила вызывает возникновение на ведущем мосту толкающей силы Рт, которая через подвеску передается на кузов и приводит в движение автомобиль Учебник

Изображение слайда

Слайд 9: В зависимости от того, какие колеса автомобиля являются ведущими (передние, задние или те и другие), мощность и крутящий момент могут подводиться только к передним, только к задним или к передним и задним колесам одновременно, а автомобиль соответственно будет переднеприводным, заднеприводнымили полноприводным Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 389. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

В зависимости от того, какие колеса автомобиля являются ведущими (передние, задние или те и другие), мощность и крутящий момент могут подводиться только к

Изображение слайда

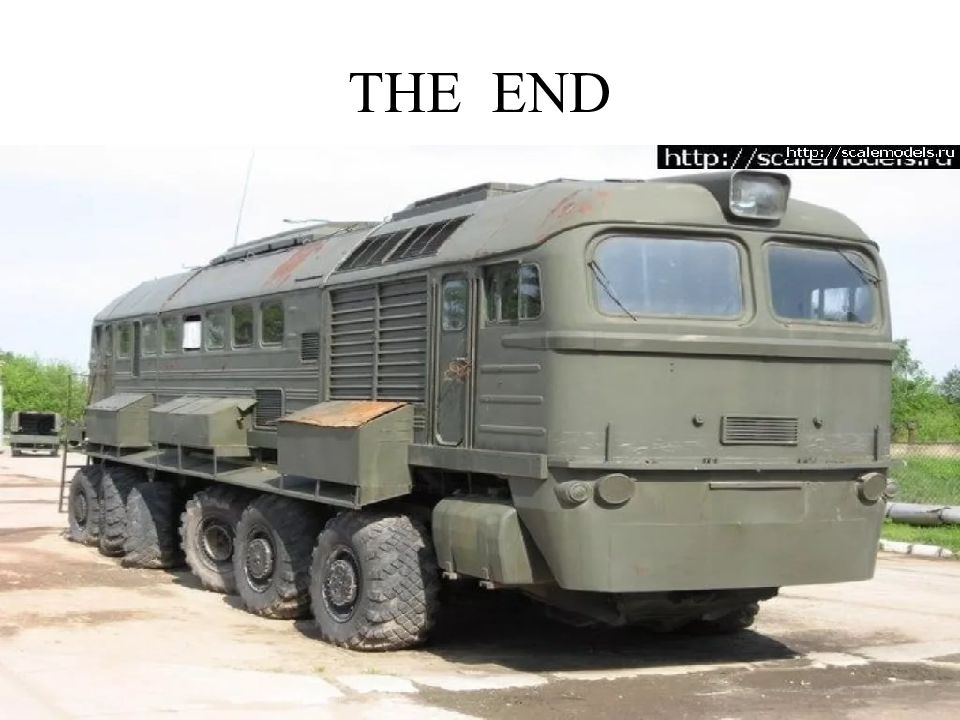

Слайд 10: THE END

Изображение слайда

Слайд 11: Переднеприводные и заднеприводные автомобили имеют ограниченную проходимость и предназначены для эксплуатации на дорогах с твердым покрытием и сухих грунтовых дорогах Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 390. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Переднеприводные и заднеприводные автомобили имеют ограниченную проходимость и предназначены для эксплуатации на дорогах с твердым покрытием и сухих грунтовых

Изображение слайда

Слайд 12: Переднеприводные и заднеприводные автомобили имеют ограниченную проходимость и имеют колесную формулу 4x2. В этой формуле первая цифра означает общее число колес автомобиля, а вторая — число - ведущих колес Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 390. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Переднеприводные и заднеприводные автомобили имеют ограниченную проходимость и имеют колесную формулу 4x2. В этой формуле первая цифра означает общее число

Изображение слайда

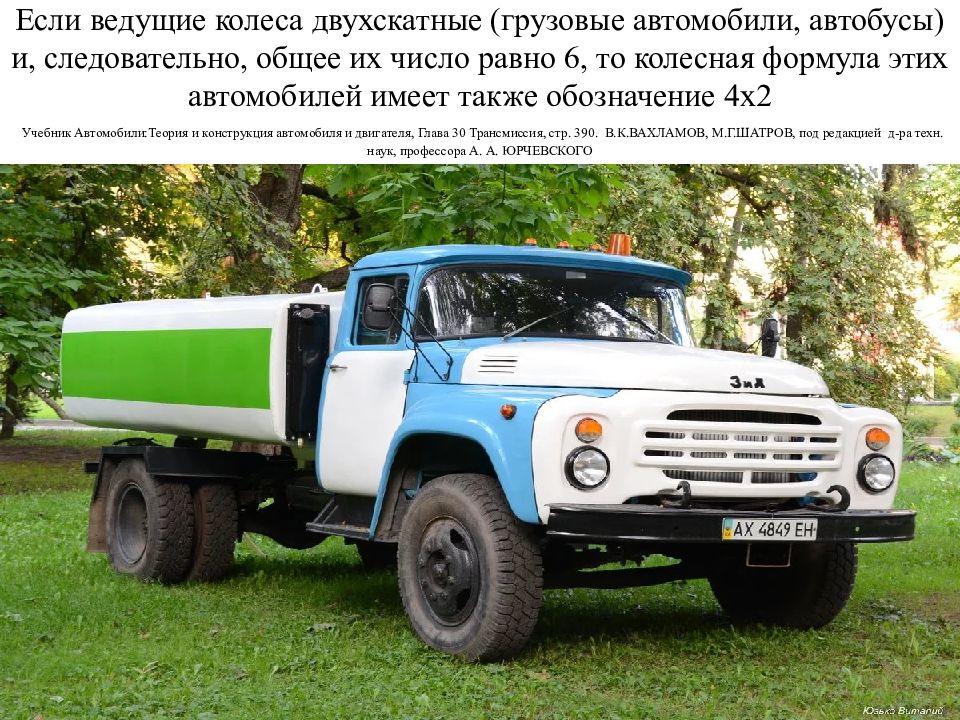

Слайд 13: Если ведущие колеса двухскатные (грузовые автомобили, автобусы) и, следовательно, общее их число равно 6, то колесная формула этих автомобилей имеет также обозначение 4x2 Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 390. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Если ведущие колеса двухскатные (грузовые автомобили, автобусы) и, следовательно, общее их число равно 6, то колесная формула этих автомобилей имеет также

Изображение слайда

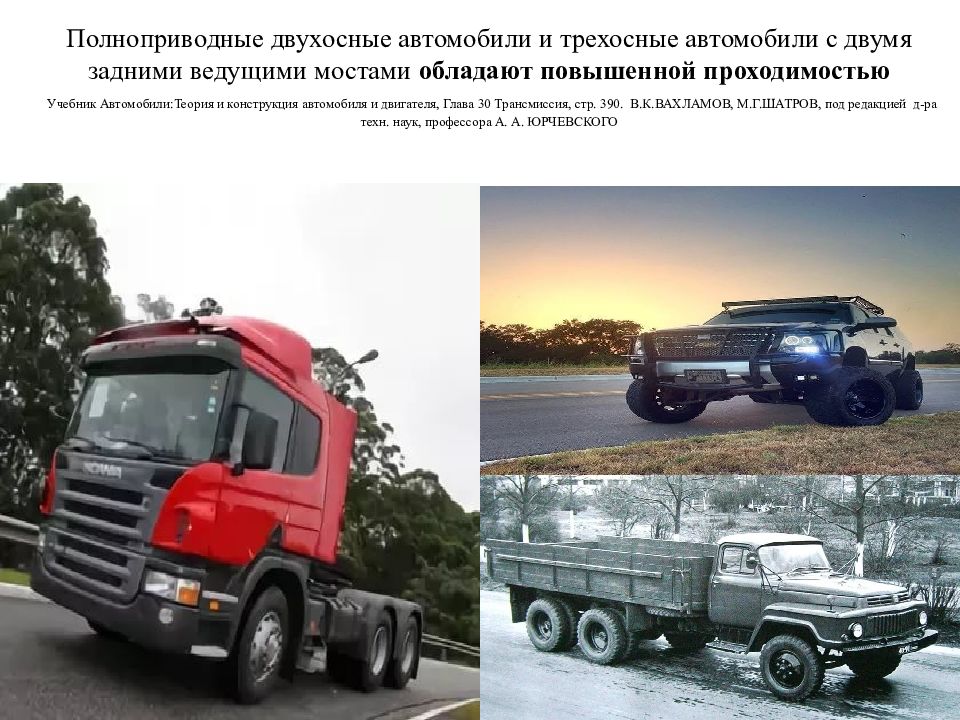

Слайд 14: Полноприводные двухосные автомобили и трехосные автомобили с двумя задними ведущими мостами обладают повышенной проходимостью Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 390. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Полноприводные двухосные автомобили и трехосные автомобили с двумя задними ведущими мостами обладают повышенной проходимостью Учебник Автомобили:Теория и

Изображение слайда

Слайд 15: Они способны двигаться по плохим дорогам и вне дорог. Их колесные формулы имеют обозначения соответственно 4x4 и 6x4 Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 390. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Они способны двигаться по плохим дорогам и вне дорог. Их колесные формулы имеют обозначения соответственно 4x4 и 6x4 Учебник Автомобили:Теория и конструкция

Изображение слайда

Слайд 16: Полноприводные трех- и четырехосные автомобили имеют высокую проходимость — могут преодолевать рвы, ямы и другие подобные препятствия. Их колесные формулы обозначаются соответственно 6x6 и 8x8 Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 390. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Полноприводные трех- и четырехосные автомобили имеют высокую проходимость — могут преодолевать рвы, ямы и другие подобные препятствия. Их колесные формулы

Изображение слайда

Слайд 17: THE END

Изображение слайда

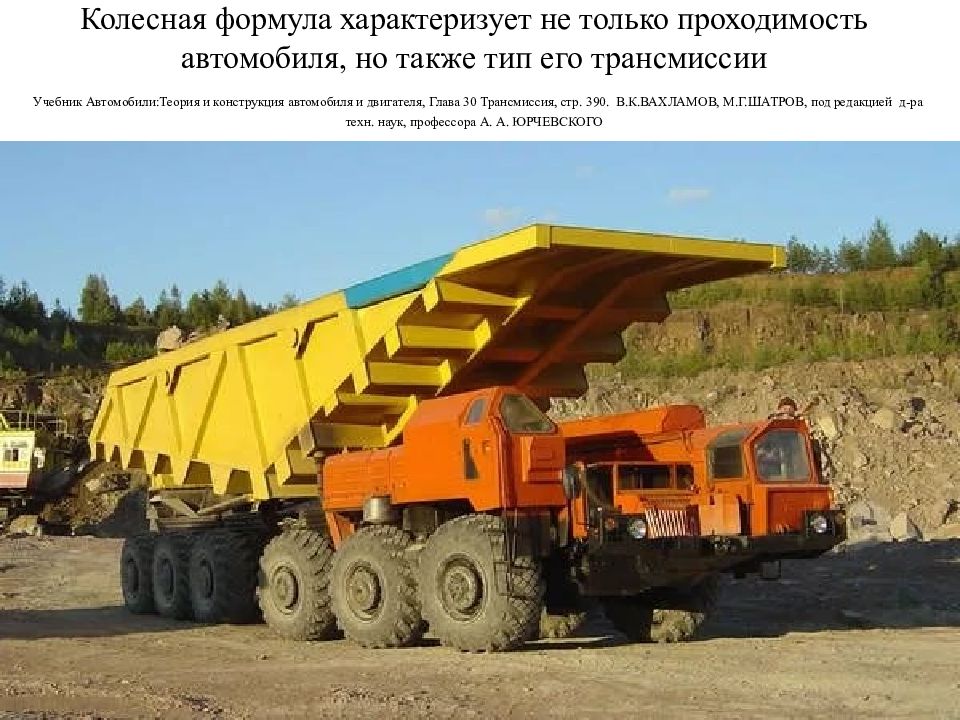

Слайд 18: Колесная формула характеризует не только проходимость автомобиля, но также тип его трансмиссии Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 390. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Колесная формула характеризует не только проходимость автомобиля, но также тип его трансмиссии Учебник Автомобили:Теория и конструкция автомобиля и двигателя,

Изображение слайда

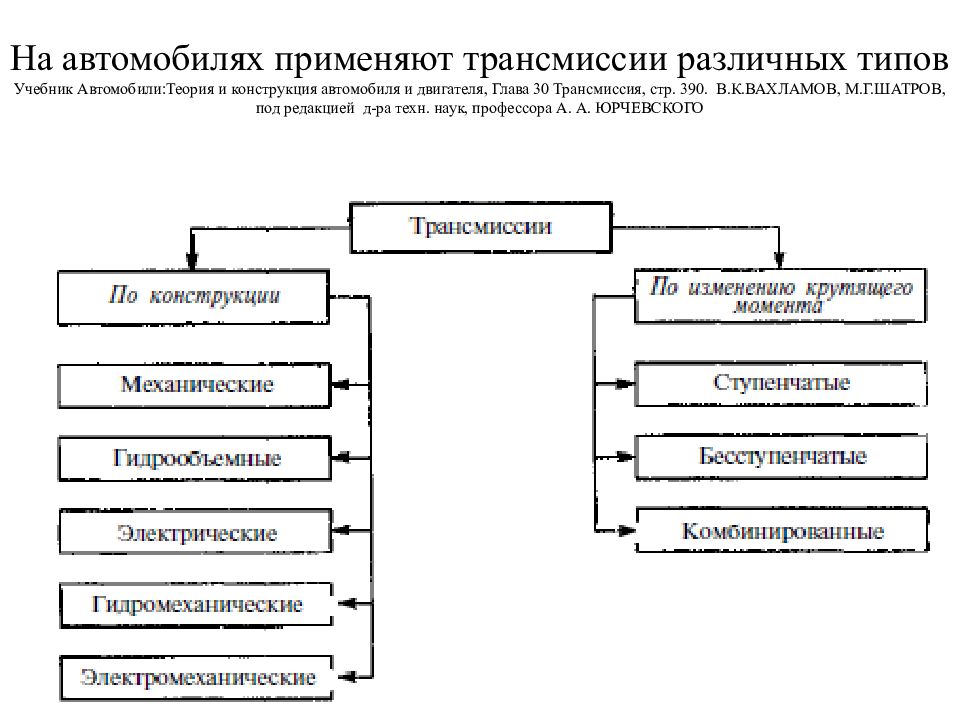

Слайд 19: На автомобилях применяют трансмиссии различных типов Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 390. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

На автомобилях применяют трансмиссии различных типов Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 390.

Изображение слайда

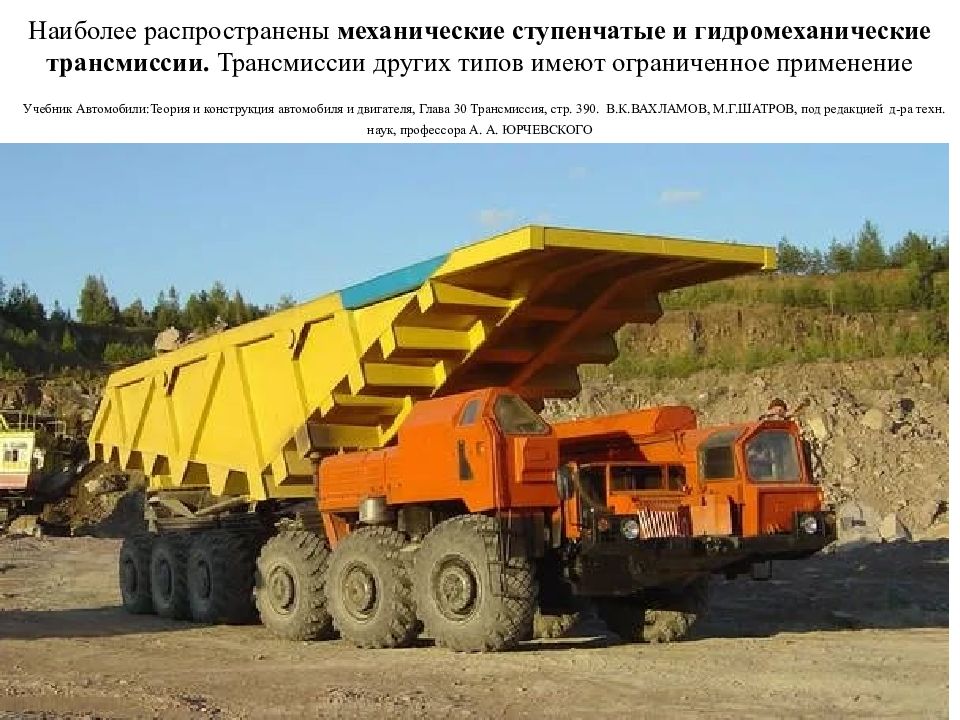

Слайд 20: Наиболее распространены механические ступенчатые и гидромеханические трансмиссии. Трансмиссии других типов имеют ограниченное применение Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 390. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Наиболее распространены механические ступенчатые и гидромеханические трансмиссии. Трансмиссии других типов имеют ограниченное применение Учебник

Изображение слайда

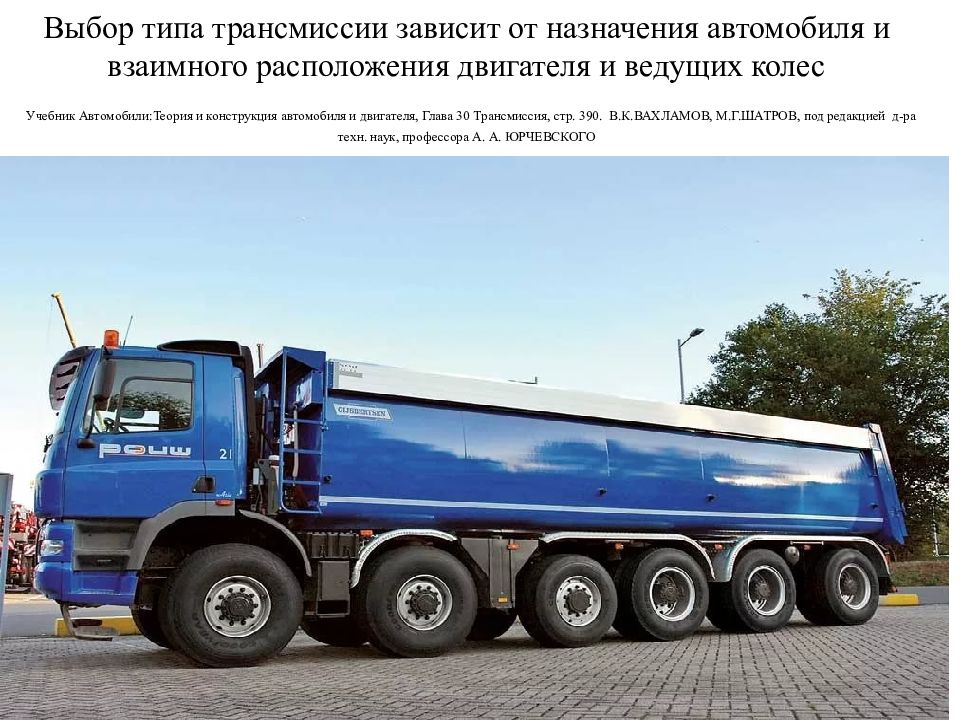

Слайд 21: Выбор типа трансмиссии зависит от назначения автомобиля и взаимного расположения двигателя и ведущих колес Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 390. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Выбор типа трансмиссии зависит от назначения автомобиля и взаимного расположения двигателя и ведущих колес Учебник Автомобили:Теория и конструкция автомобиля и

Изображение слайда

Слайд 22: Характер применения передаваемого крутящего момента в разных трансмиссиях различен Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 390. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Характер применения передаваемого крутящего момента в разных трансмиссиях различен Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30

Изображение слайда

Слайд 23: THE END

Изображение слайда

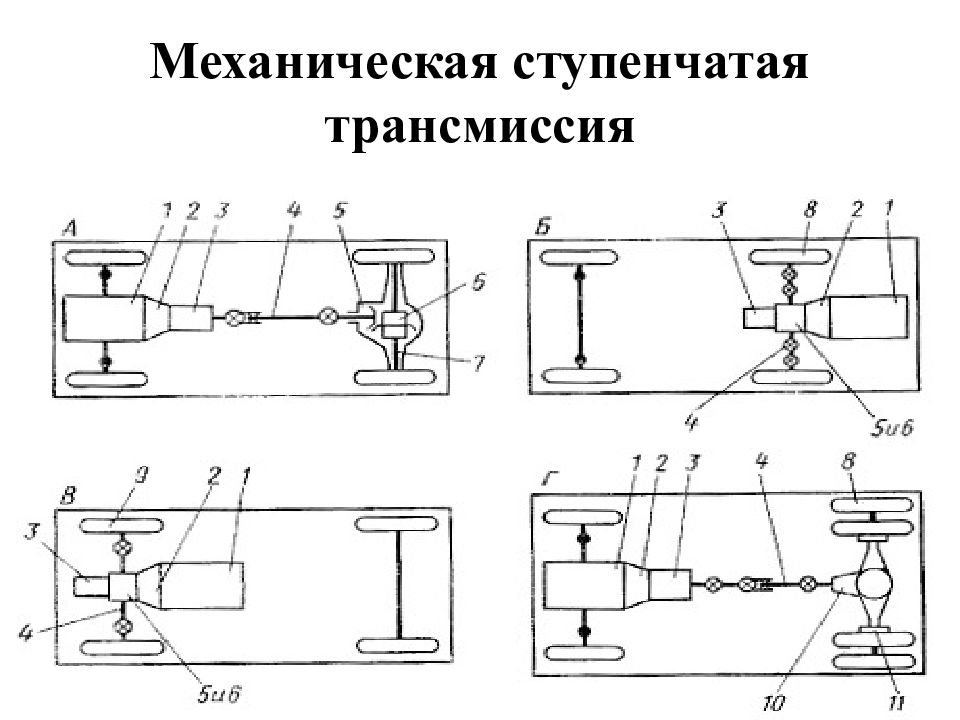

Слайд 24: Механическая ступенчатая трансмиссия

Изображение слайда

Слайд 25: В механической ступенчатой трансмиссии передаваемый от двигателя к ведущим колесам крутящий момент изменяется ступенчато в соответствии с передаточным числом трансмиссии, которое равно произведению передаточных чисел шестеренных (зубчатых) механизмов трансмиссии Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 391. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

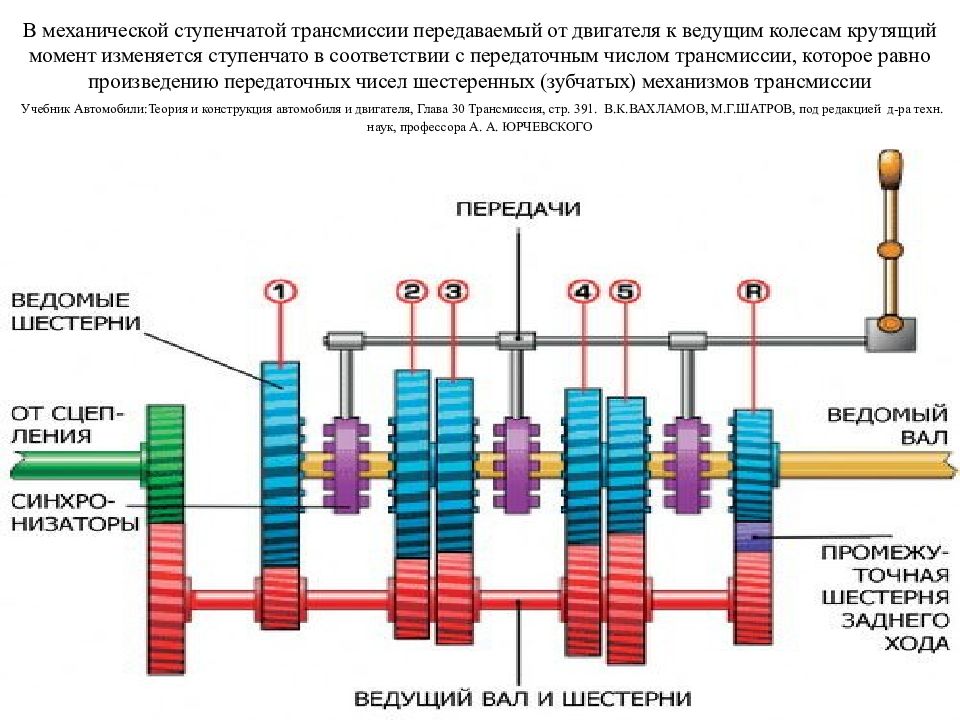

В механической ступенчатой трансмиссии передаваемый от двигателя к ведущим колесам крутящий момент изменяется ступенчато в соответствии с передаточным числом

Изображение слайда

Слайд 26: Передаточным числом зубчатой передачи механизма называется отношение числа зубьев ведомой шестерни (колеса) к числу зубьев ведущей шестерни Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 391. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

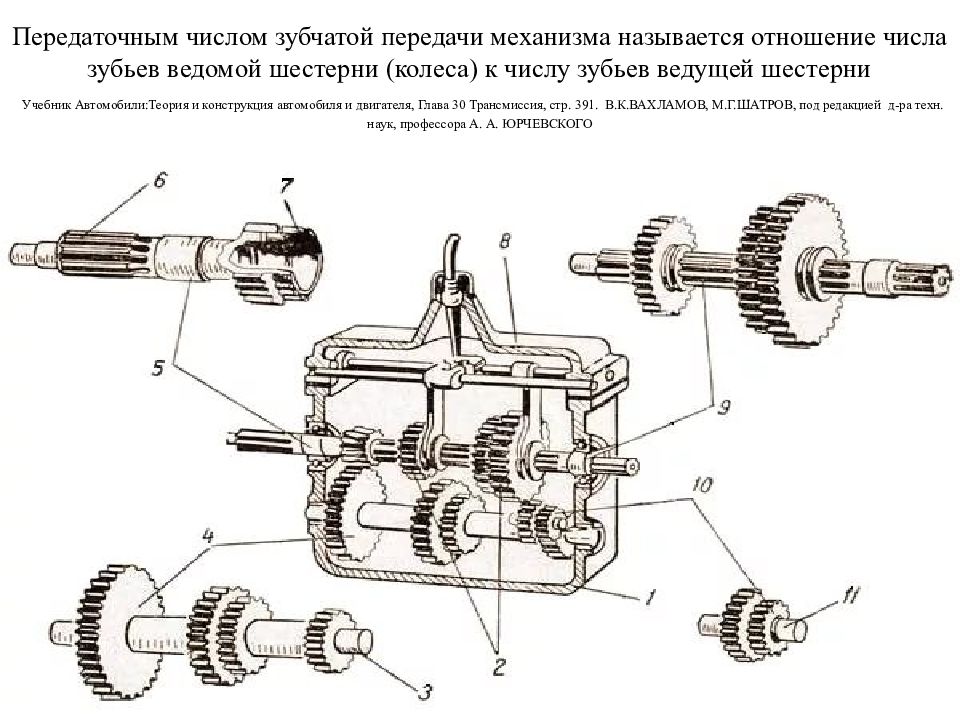

Передаточным числом зубчатой передачи механизма называется отношение числа зубьев ведомой шестерни (колеса) к числу зубьев ведущей шестерни Учебник

Изображение слайда

Слайд 27

ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство

Изображение слайда

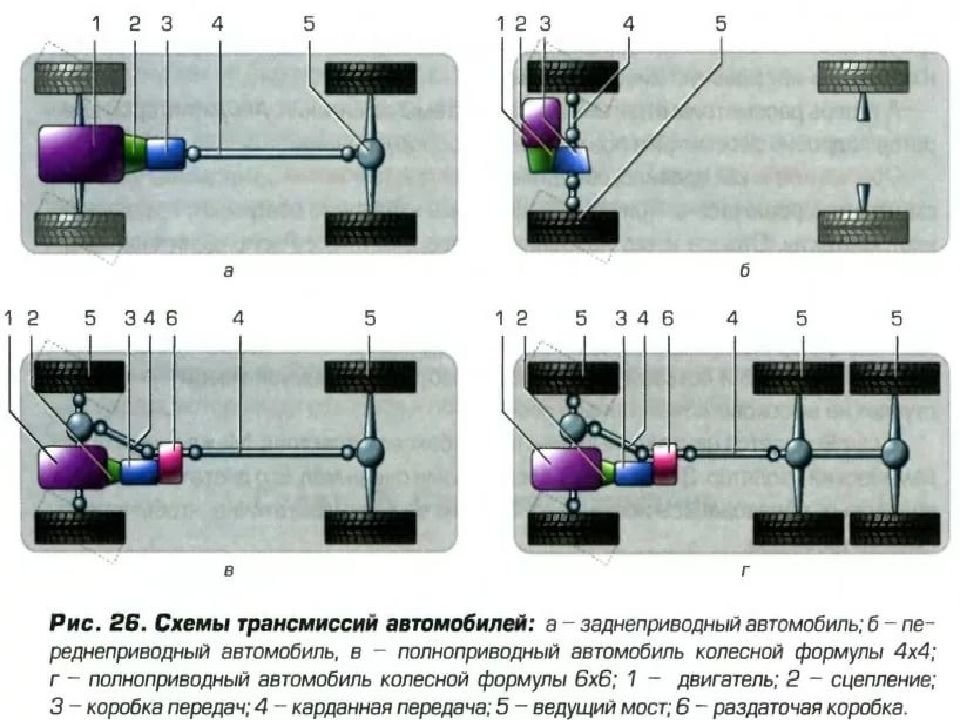

Слайд 28: На автомобиле с колесной формулой 4x2, передним расположением двигателя и задними ведущими колесами в трансмиссию входят — сцепление 2, коробка передач 3, карданная передача 4, главная передача 5, дифференциал 7 и полуоси 8. Крутящий момент от двигателя 1 через сцепление 2 передается к коробке передач 3, где изменяется в соответствии с включенной передачей, от коробки передач крутящий момент через карданную передачу 4 подводится к главной передаче Сведущего моста 5, в которой увеличивается, и далее через дифференциал 7 и полуоси 8 — к задним ведущим колесам Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 391. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

На автомобиле с колесной формулой 4x2, передним расположением двигателя и задними ведущими колесами в трансмиссию входят — сцепление 2, коробка передач 3,

Изображение слайда

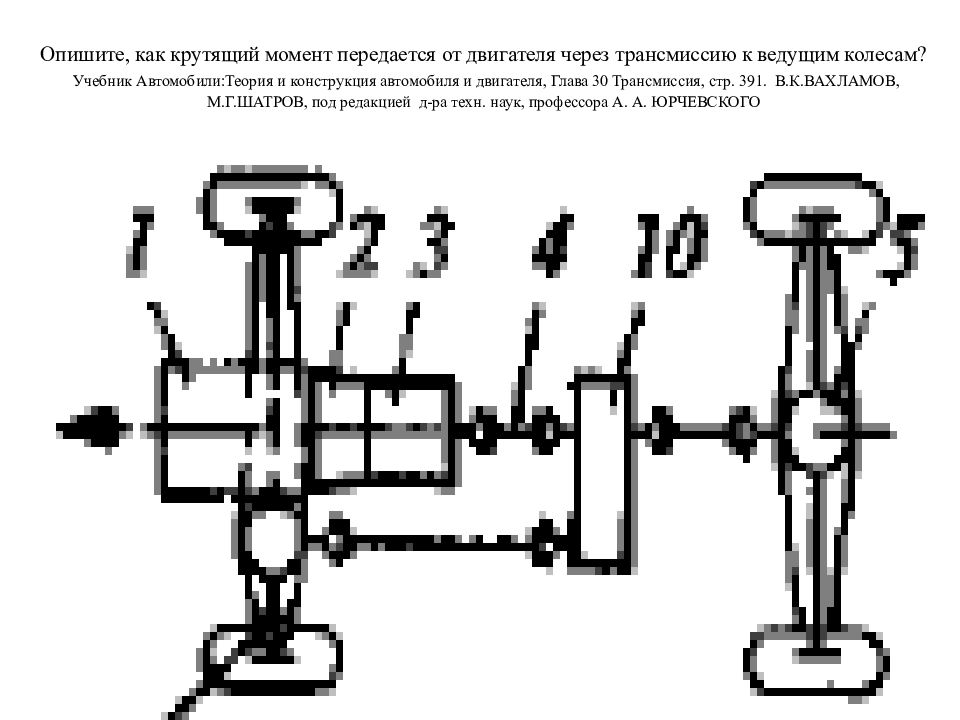

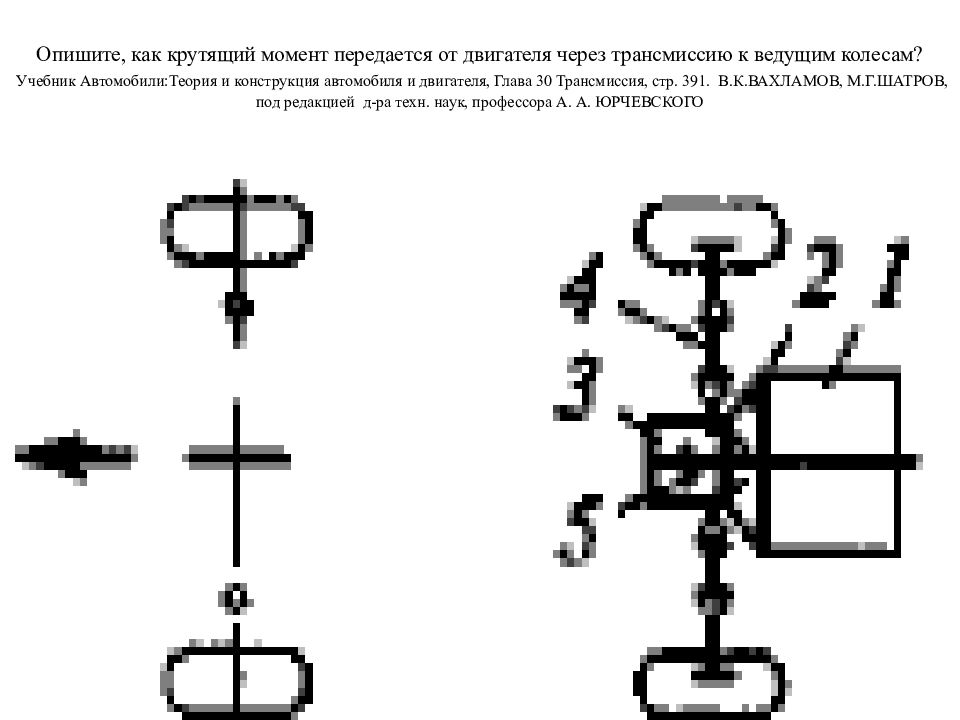

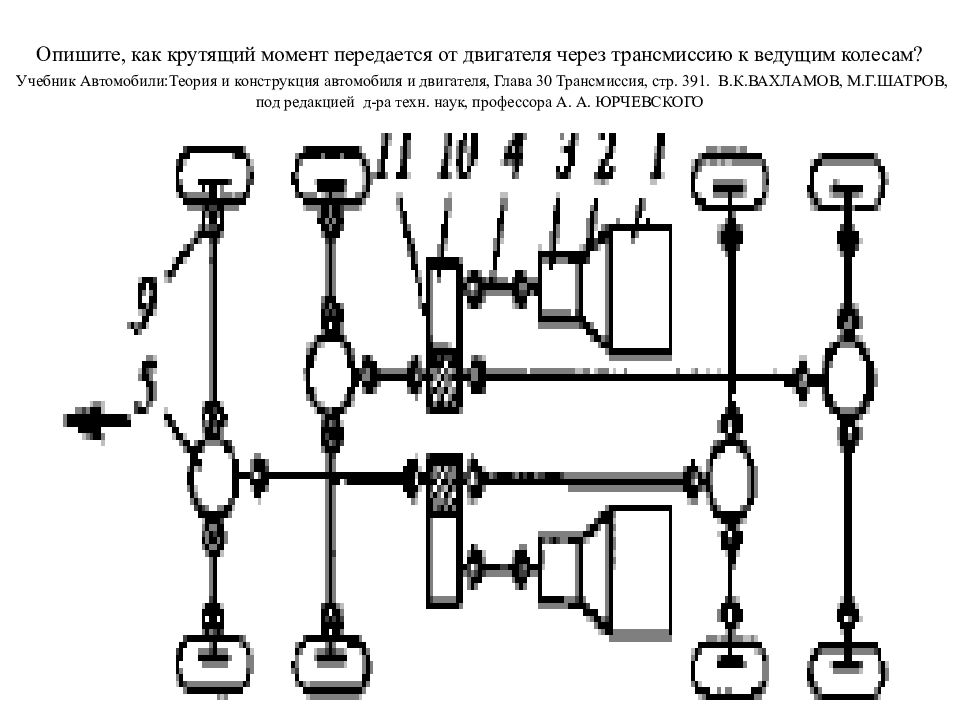

Слайд 29: Опишите, как крутящий момент передается от двигателя через трансмиссию к ведущим колесам ? Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 391. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

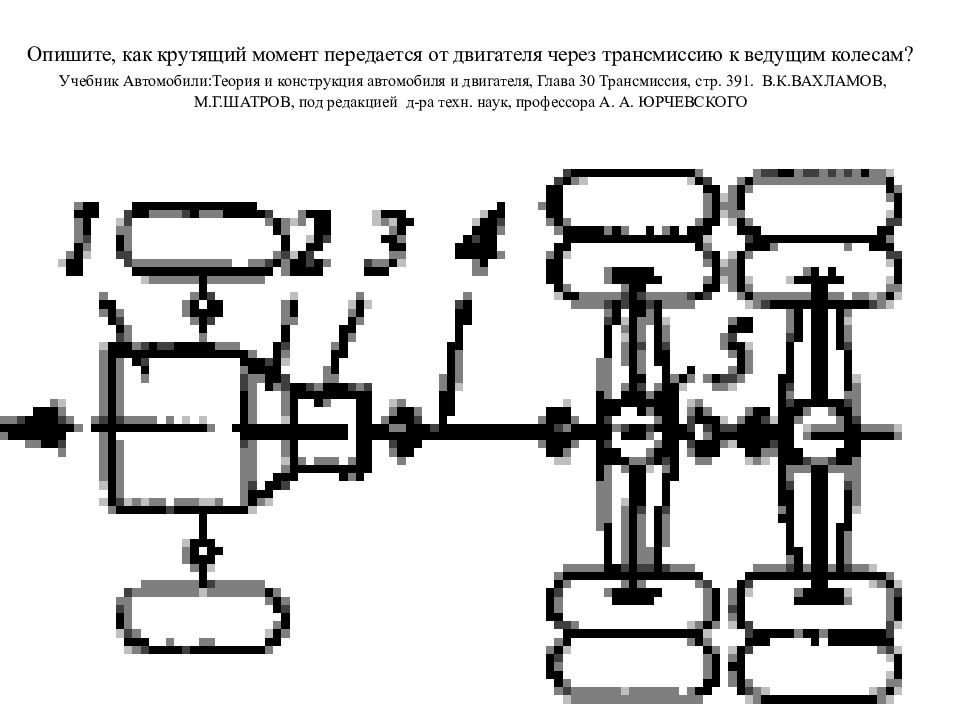

Опишите, как крутящий момент передается от двигателя через трансмиссию к ведущим колесам ? Учебник Автомобили:Теория и конструкция автомобиля и двигателя,

Изображение слайда

Слайд 30: Опишите, как крутящий момент передается от двигателя через трансмиссию к ведущим колесам ? Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 391. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Изображение слайда

Слайд 31: Опишите, как крутящий момент передается от двигателя через трансмиссию к ведущим колесам ? Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 391. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Изображение слайда

Слайд 32: Опишите, как крутящий момент передается от двигателя через трансмиссию к ведущим колесам ? Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 391. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Изображение слайда

Слайд 33: Опишите, как крутящий момент передается от двигателя через трансмиссию к ведущим колесам ? Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 391. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Изображение слайда

Слайд 34: Опишите, как крутящий момент передается от двигателя через трансмиссию к ведущим колесам ? Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 391. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Изображение слайда

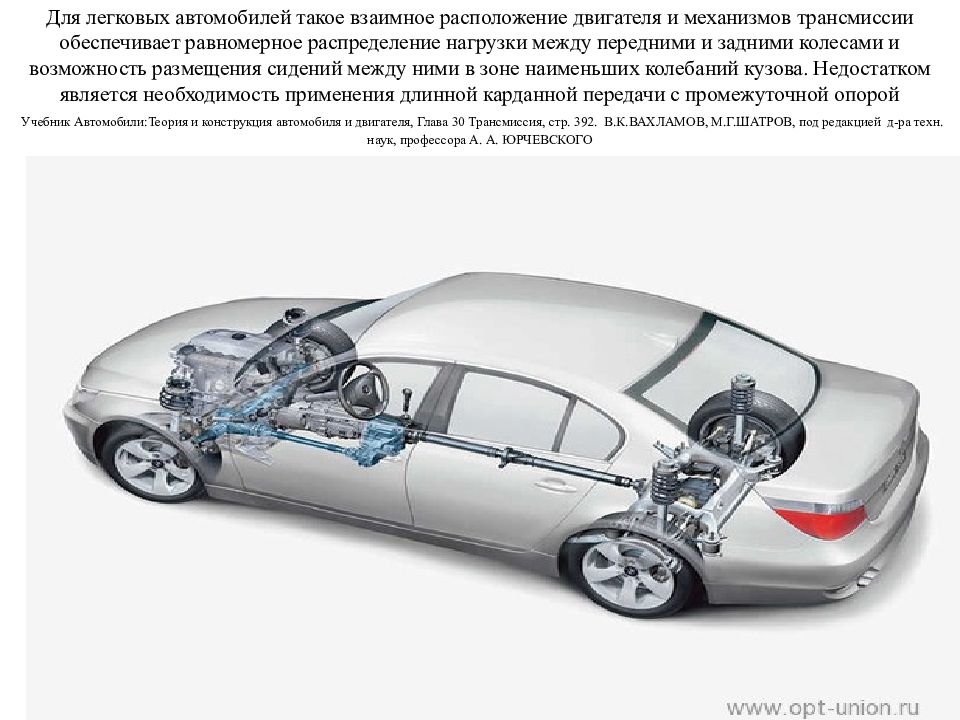

Слайд 35: Для легковых автомобилей такое взаимное расположение двигателя и механизмов трансмиссии обеспечивает равномерное распределение нагрузки между передними и задними колесами и возможность размещения сидений между ними в зоне наименьших колебаний кузова. Недостатком является необходимость применения длинной карданной передачи с промежуточной опорой Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 39 2. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Для легковых автомобилей такое взаимное расположение двигателя и механизмов трансмиссии обеспечивает равномерное распределение нагрузки между передними и

Изображение слайда

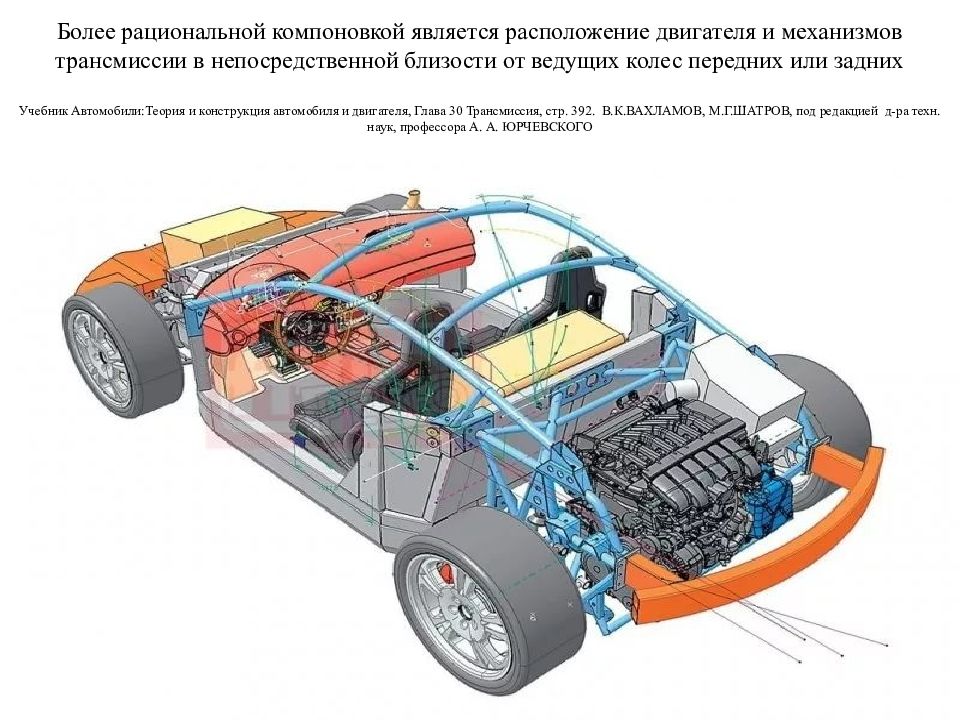

Слайд 36: Более рациональной компоновкой является расположение двигателя и механизмов трансмиссии в непосредственной близости от ведущих колес передних или задних Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 39 2. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

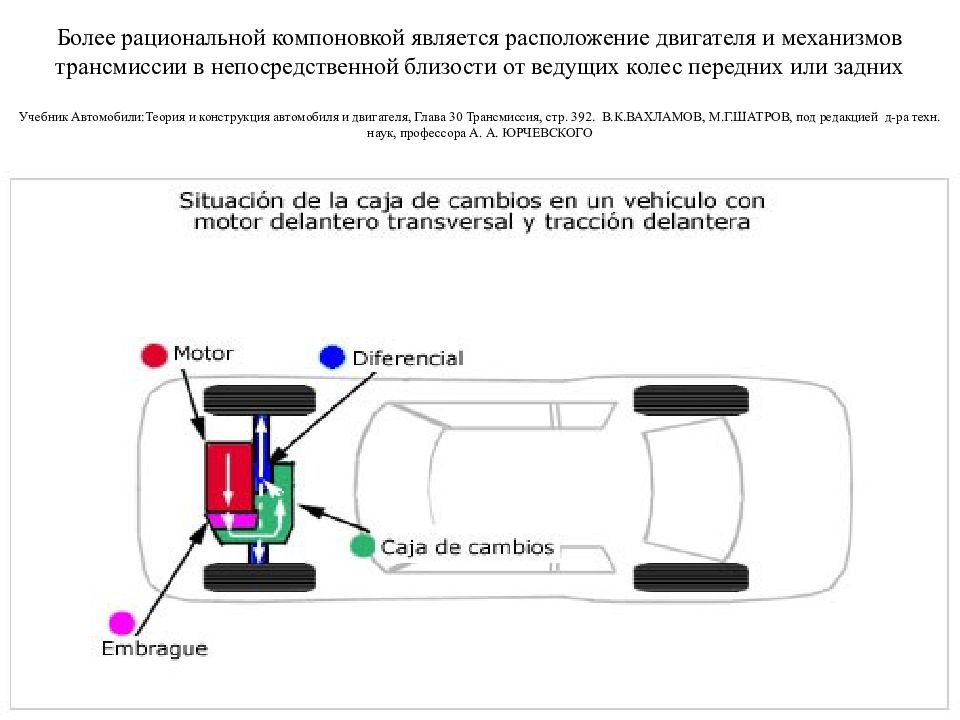

Более рациональной компоновкой является расположение двигателя и механизмов трансмиссии в непосредственной близости от ведущих колес передних или задних

Изображение слайда

Слайд 37: Более рациональной компоновкой является расположение двигателя и механизмов трансмиссии в непосредственной близости от ведущих колес передних или задних Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 39 2. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Изображение слайда

Слайд 38: Механическая трансмиссия автомобиля с колесной формулой 4x4 и передним расположением двигателя кроме сцепления, коробки передач, карданной передачи заднего ведущего моста дополнительно включает передний ведущий управляемый мост и раздаточную коробку, соединенную с этим мостом и коробкой передач карданными передачами Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 39 2. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Механическая трансмиссия автомобиля с колесной формулой 4x4 и передним расположением двигателя кроме сцепления, коробки передач, карданной передачи заднего

Изображение слайда

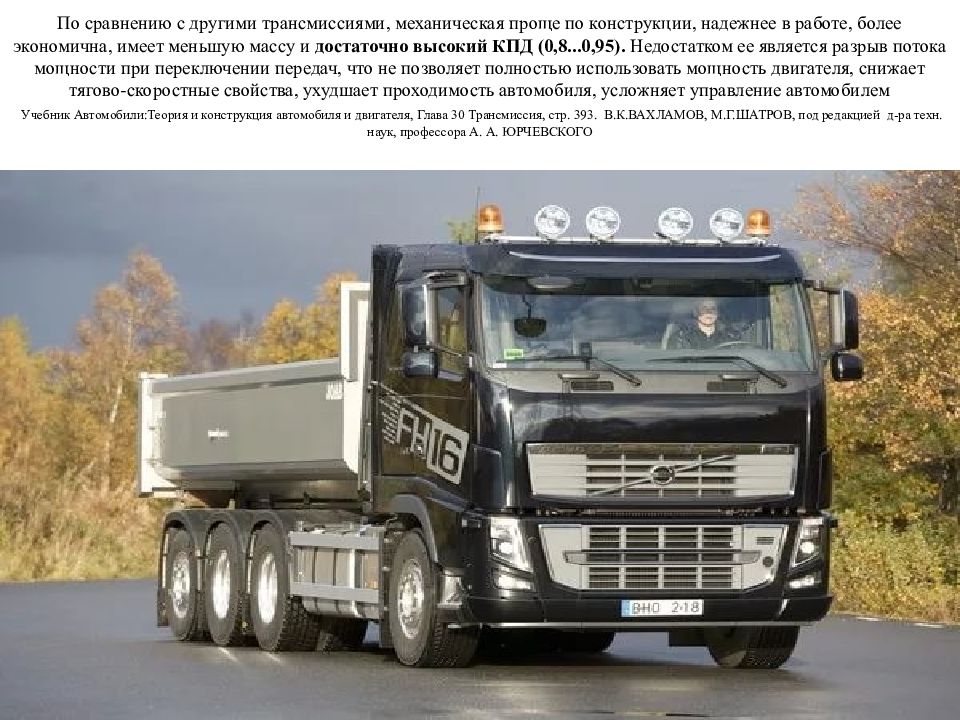

Слайд 39: По сравнению с другими трансмиссиями, механическая проще по конструкции, надежнее в работе, более экономична, имеет меньшую массу и достаточно высокий КПД (0,8...0,95). Недостатком ее является разрыв потока мощности при переключении передач, что не позволяет полностью использовать мощность двигателя, снижает тягово-скоростные свойства, ухудшает проходимость автомобиля, усложняет управление автомобилем Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 393. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

По сравнению с другими трансмиссиями, механическая проще по конструкции, надежнее в работе, более экономична, имеет меньшую массу и достаточно высокий КПД

Изображение слайда

Слайд 40: THE END

Изображение слайда

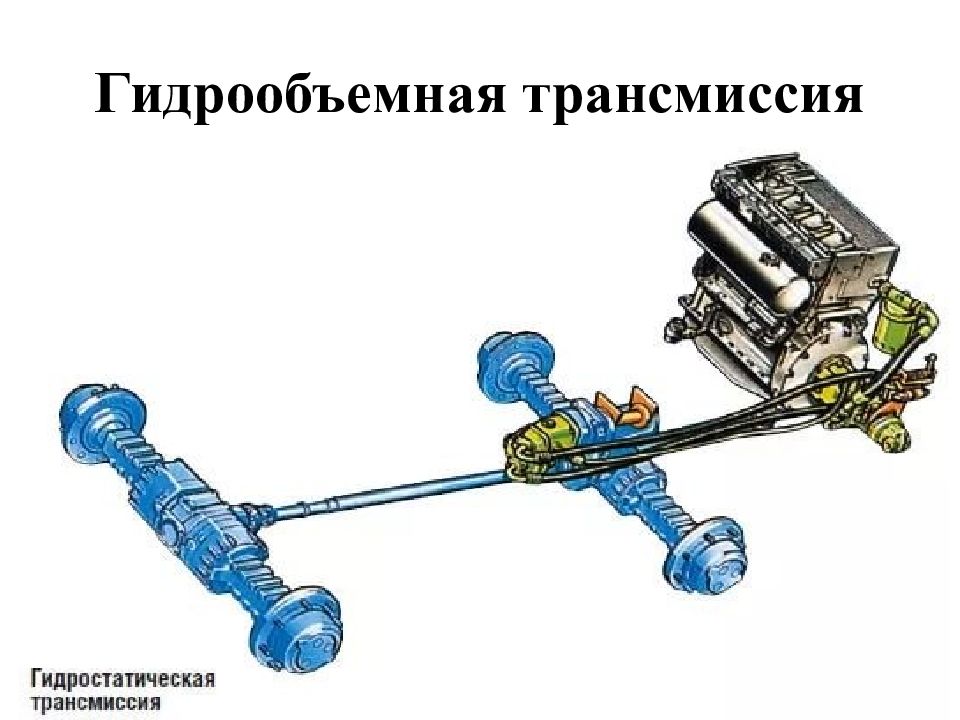

Слайд 41: Гидрообъемная трансмиссия

Изображение слайда

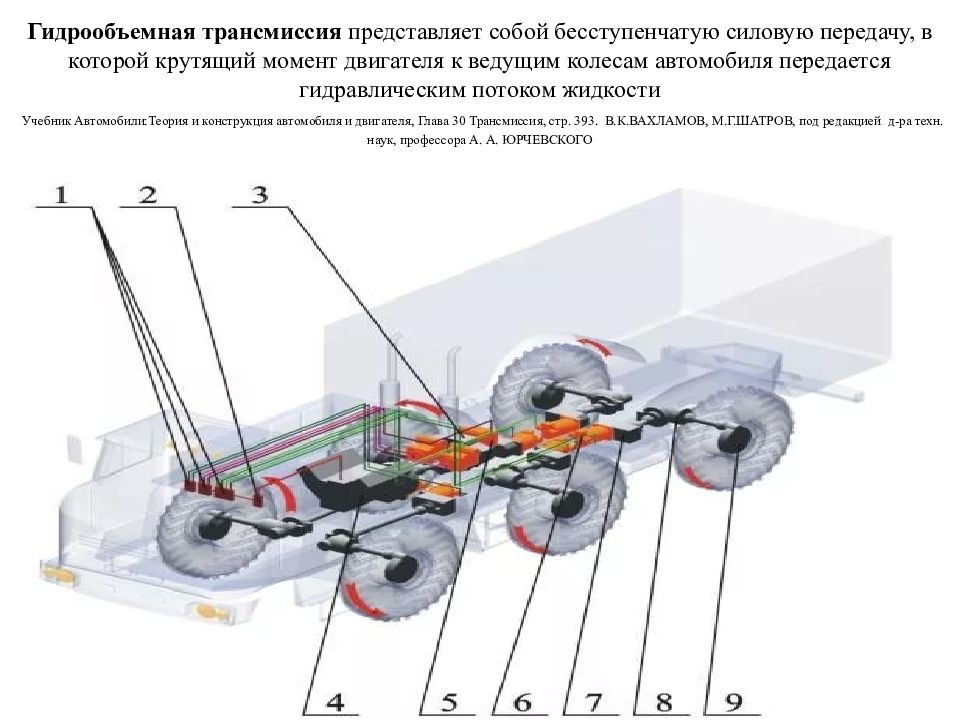

Слайд 42: Гидрообъемная трансмиссия представляет собой бесступенчатую силовую передачу, в которой крутящий момент двигателя к ведущим колесам автомобиля передается гидравлическим потоком жидкости Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 393. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Гидрообъемная трансмиссия представляет собой бесступенчатую силовую передачу, в которой крутящий момент двигателя к ведущим колесам автомобиля передается

Изображение слайда

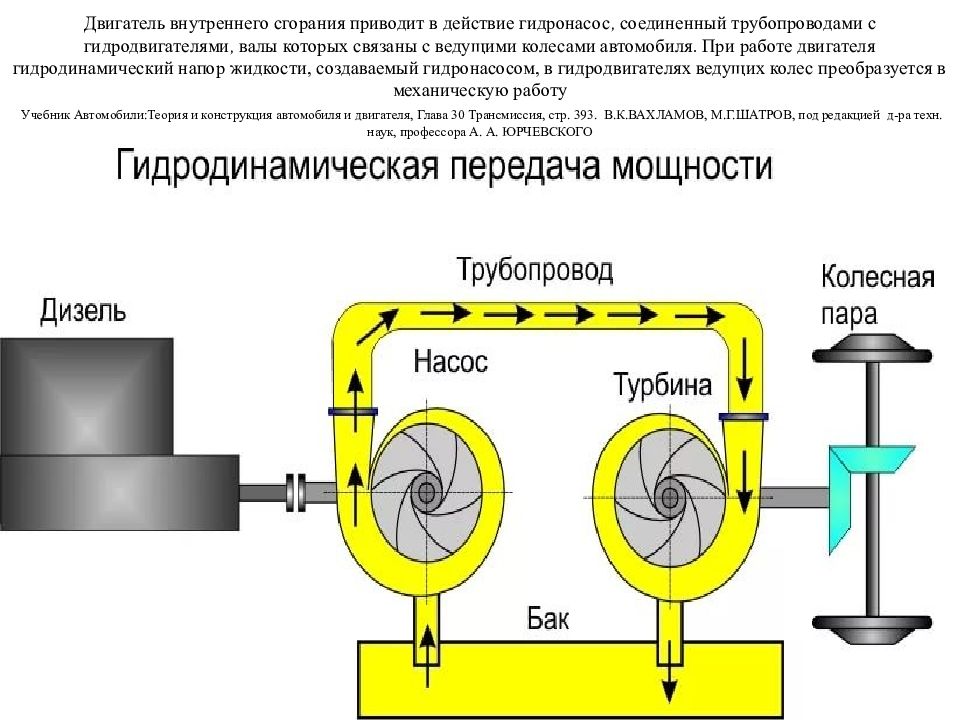

Слайд 43: Двигатель внутреннего сгорания приводит в действие гидронасос, соединенный трубопроводами с гидродвигателями, валы которых связаны с ведущими колесами автомобиля. При работе двигателя гидродинамический напор жидкости, создаваемый гидронасосом, в гидродвигателях ведущих колес преобразуется в механическую работу Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 393. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Двигатель внутреннего сгорания приводит в действие гидронасос, соединенный трубопроводами с гидродвигателями, валы которых связаны с ведущими колесами

Изображение слайда

Слайд 44: Ведущие колеса с гидродвигателями, установленными в них, называются гидромотор колесами. Рабочее давление в гидравлической системе в зависимости от конструкции гидроагрегатов составляет 10...50 МПа. Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 393. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Ведущие колеса с гидродвигателями, установленными в них, называются гидромотор колесами. Рабочее давление в гидравлической системе в зависимости от конструкции

Изображение слайда

Слайд 45: Преимуществом гидрообъемной трансмиссии является бесступенчатое автоматическое изменение ее передаточного числа и передаваемого крутящего момента, что обеспечивает плавное трогание автомобиля с места, облегчает и упрощает управление им Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 394. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

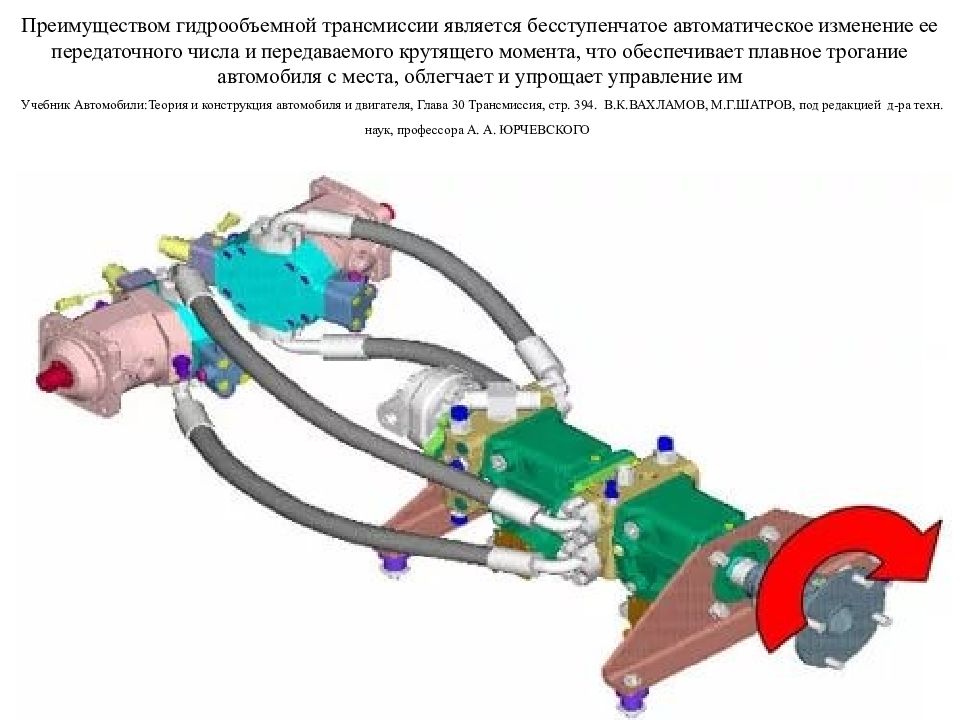

Преимуществом гидрообъемной трансмиссии является бесступенчатое автоматическое изменение ее передаточного числа и передаваемого крутящего момента, что

Изображение слайда

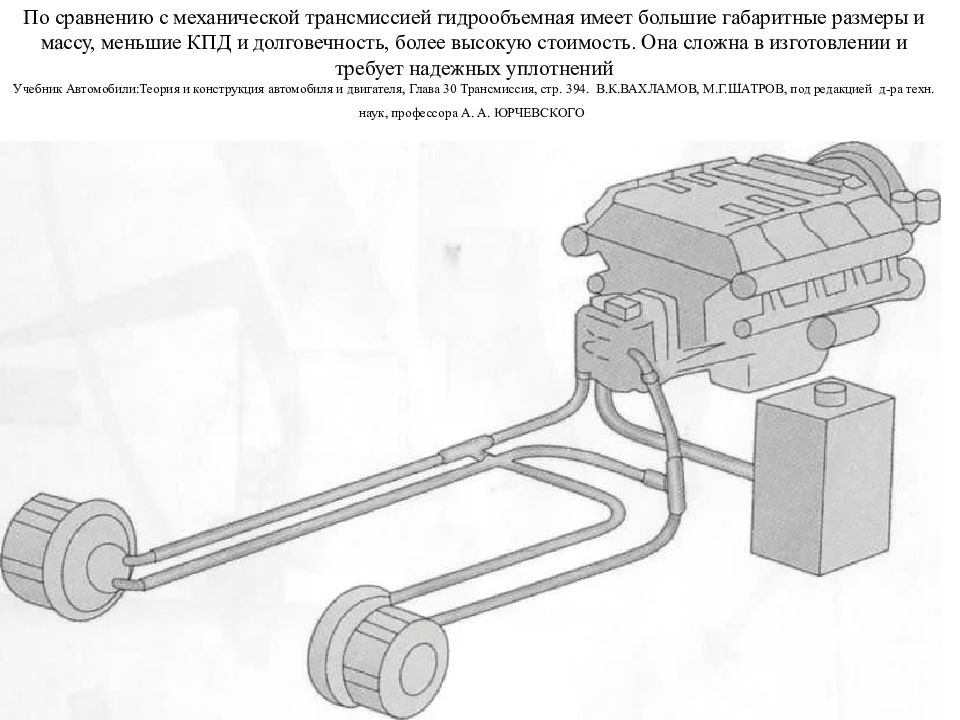

Слайд 46: По сравнению с механической трансмиссией гидрообъемная имеет большие габаритные размеры и массу, меньшие КПД и долговечность, более высокую стоимость. Она сложна в изготовлении и требует надежных уплотнений Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 39 4. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

По сравнению с механической трансмиссией гидрообъемная имеет большие габаритные размеры и массу, меньшие КПД и долговечность, более высокую стоимость. Она

Изображение слайда

Слайд 47: THE END

Изображение слайда

Слайд 48: Электрическая трансмиссия

Изображение слайда

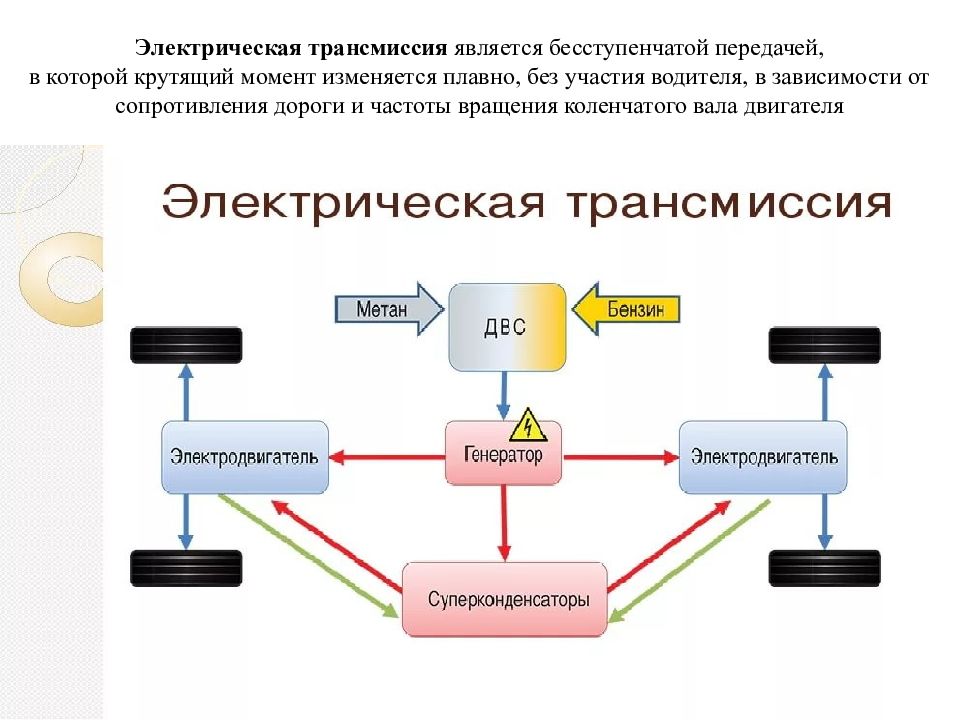

Слайд 49: Электрическая трансмиссия является бесступенчатой передачей, в которой крутящий момент изменяется плавно, без участия водителя, в зависимости от сопротивления дороги и частоты вращения коленчатого вала двигателя

Электрическая трансмиссия является бесступенчатой передачей, в которой крутящий момент изменяется плавно, без участия водителя, в зависимости от сопротивления

Изображение слайда

Слайд 50: Электрическая трансмиссия обладает всеми преимуществами и недостатками гидрообъемной трансмиссии, кроме требования к надежности уплотнения. Одна ко КПД трансмиссии не превышает 0,75, что ухудшает тяговоскорстные свойства автомобиля. Кроме того, расход топлива по сравнению с механической трансмиссией повышается на 10...20 %. Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 39 5. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

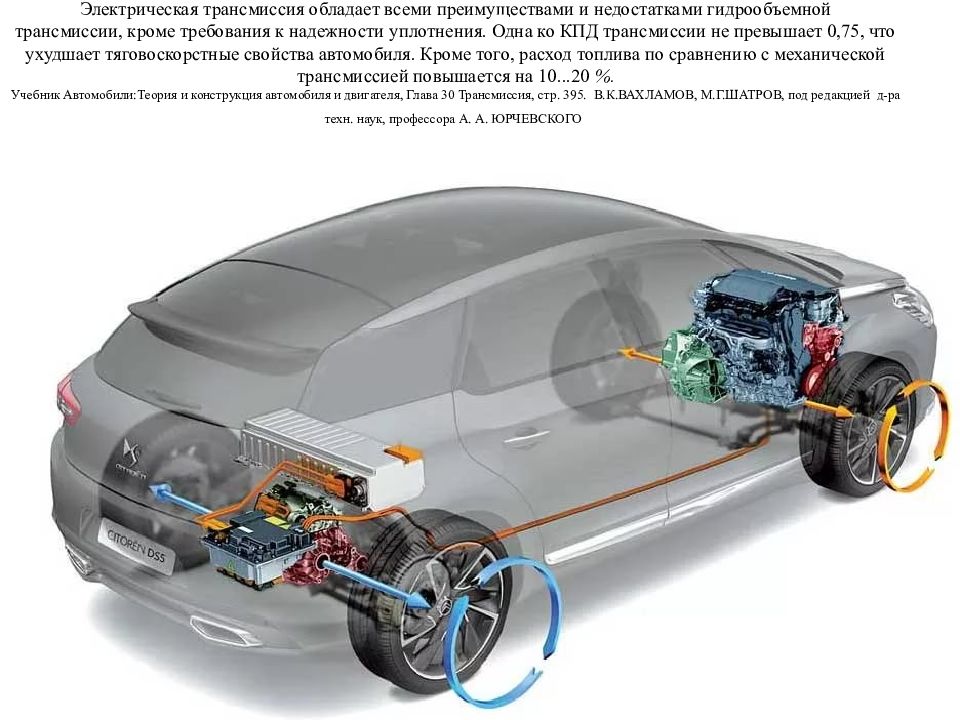

Электрическая трансмиссия обладает всеми преимуществами и недостатками гидрообъемной трансмиссии, кроме требования к надежности уплотнения. Одна ко КПД

Изображение слайда

Слайд 51: THE END

Изображение слайда

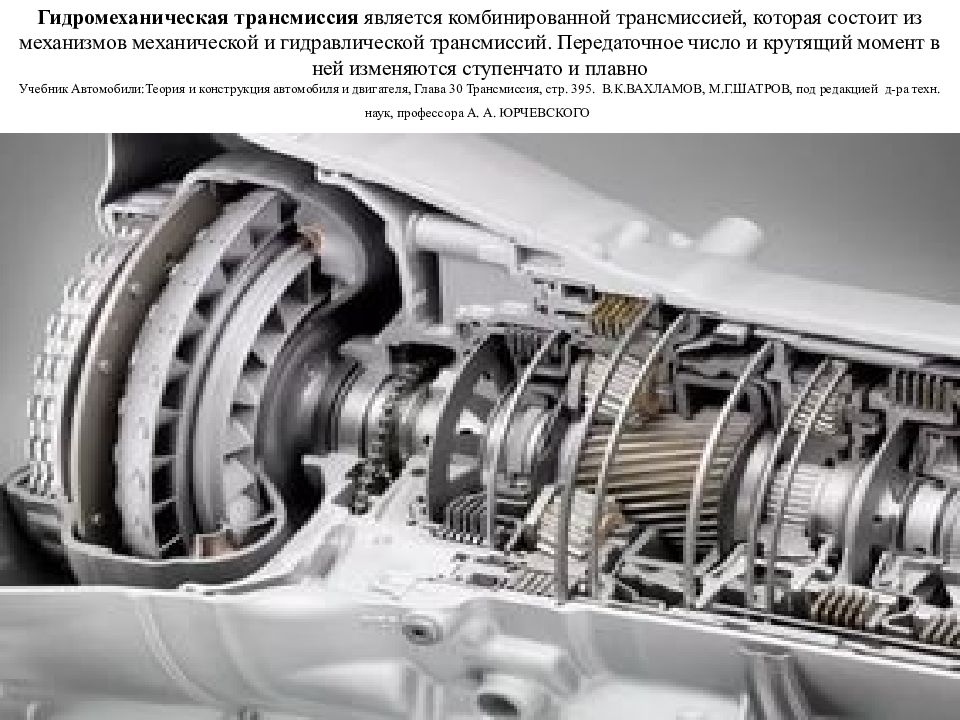

Слайд 52: Гидромеханическая трансмиссия является комбинированной трансмиссией, которая состоит из механизмов механической и гидравлической трансмиссий. Передаточное число и крутящий момент в ней изменяются ступенчато и плавно Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 39 5. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Гидромеханическая трансмиссия является комбинированной трансмиссией, которая состоит из механизмов механической и гидравлической трансмиссий. Передаточное

Изображение слайда

Слайд 53: В гидромеханическую трансмиссию входят гидромеханическая коробка передач, включающая гидротрансформатор и механическую коробку передач, карданная передача, главная передача, дифференциал и полуоси Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 39 5. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

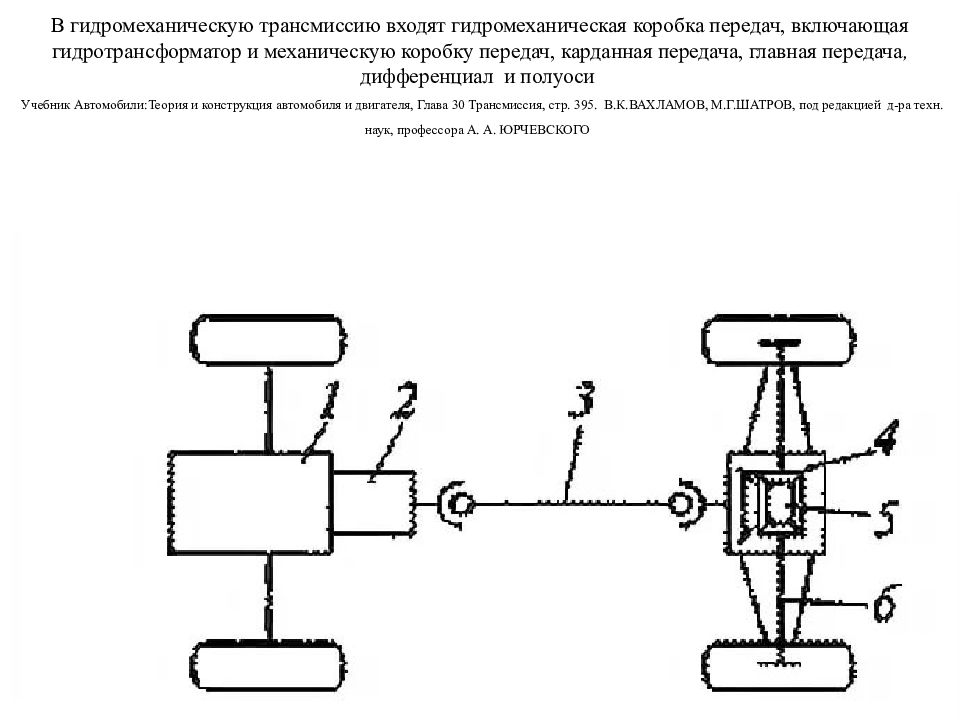

В гидромеханическую трансмиссию входят гидромеханическая коробка передач, включающая гидротрансформатор и механическую коробку передач, карданная передача,

Изображение слайда

Слайд 54

Изображение слайда

Слайд 55: Недостатками гидромеханической трансмиссии являются более низкий КПД, что ухудшает тягово-скоростные свойства и топливную экономичность автомобиля, более сложная конструкция и большая масса, а также высокая стоимость в производстве около 10% стоимости автомобиля Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 39 5. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Недостатками гидромеханической трансмиссии являются более низкий КПД, что ухудшает тягово-скоростные свойства и топливную экономичность автомобиля, более

Изображение слайда

Слайд 56: THE END

Изображение слайда

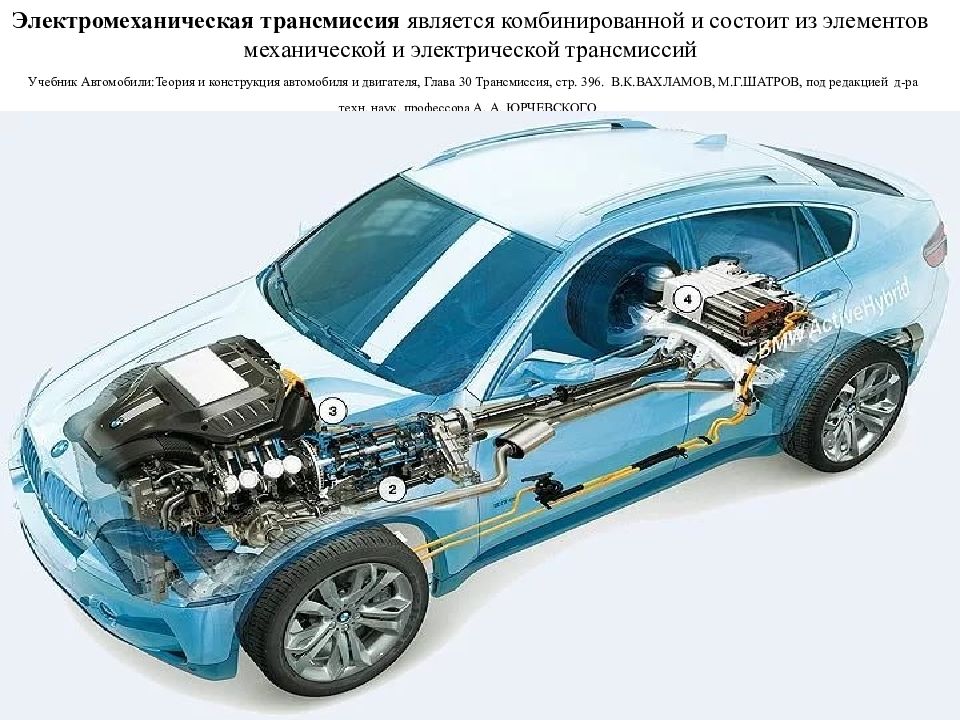

Слайд 57: Электромеханическая трансмиссия является комбинированной и состоит из элементов механической и электрической трансмиссий Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 39 6. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Электромеханическая трансмиссия является комбинированной и состоит из элементов механической и электрической трансмиссий Учебник Автомобили:Теория и

Изображение слайда

Слайд 58: Недостатком электромеханической трансмиссии по сравнению с механической является меньший КПД (не превышает 0,85), что ухудшает тягово-скоростные свойства и топливную экономичность (расход топлива увеличивается на 15...20 %). Трансмиссия также имеет большие размеры и массу Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 39 5. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Недостатком электромеханической трансмиссии по сравнению с механической является меньший КПД (не превышает 0,85), что ухудшает тягово-скоростные свойства и

Изображение слайда

Слайд 59: THE END

Изображение слайда

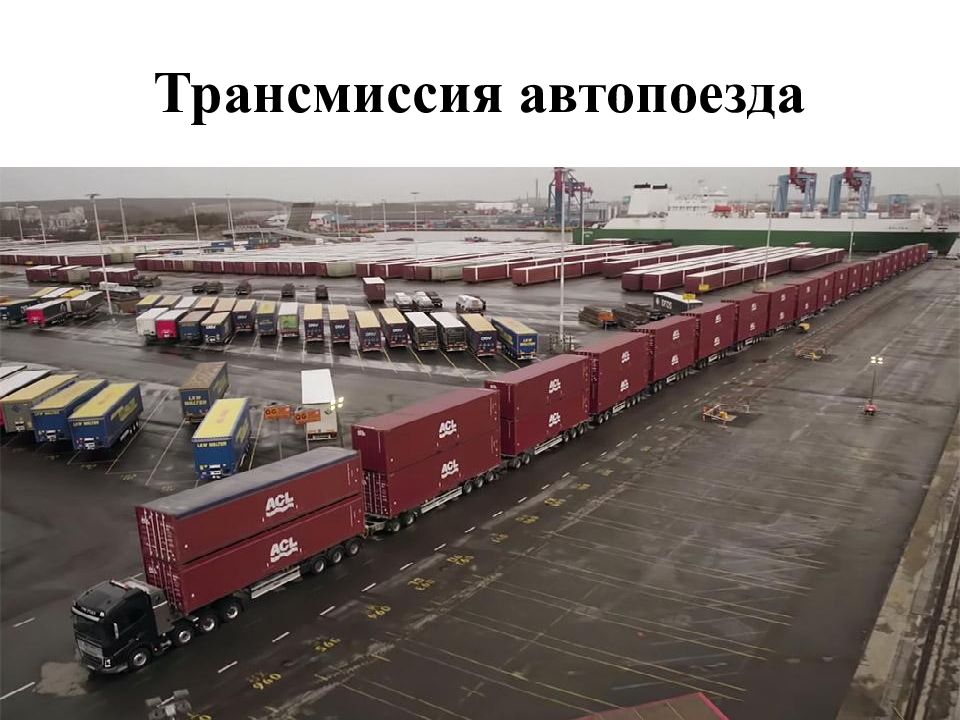

Слайд 60: Трансмиссия автопоезда

Изображение слайда

Слайд 61: Автопоезд, состоящий из автомобиля — тягача и прицепа или полуприцепа, может иметь различные трансмиссии в зависимости от назначения. Так, на автопоезде, предназначенном для работы по дорогам с твердым покрытием, трансмиссию имеет только автомобиль-тягач Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 397. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

Автопоезд, состоящий из автомобиля — тягача и прицепа или полуприцепа, может иметь различные трансмиссии в зависимости от назначения. Так, на автопоезде,

Изображение слайда

Слайд 62: На автопоезде, рассчитанном на работу в условиях бездорожья, для повышения проходимости прицеп (или полуприцеп) обычно оборудуют ведущими мостами. Мощность и крутящий момент к этим мостам могут подводиться от двигателя автомобиля-тягача через механическую, гидравлическую или электрическую передачу Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 397. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО

На автопоезде, рассчитанном на работу в условиях бездорожья, для повышения проходимости прицеп (или полуприцеп) обычно оборудуют ведущими мостами. Мощность и

Изображение слайда

Слайд 63: THE END

Изображение слайда

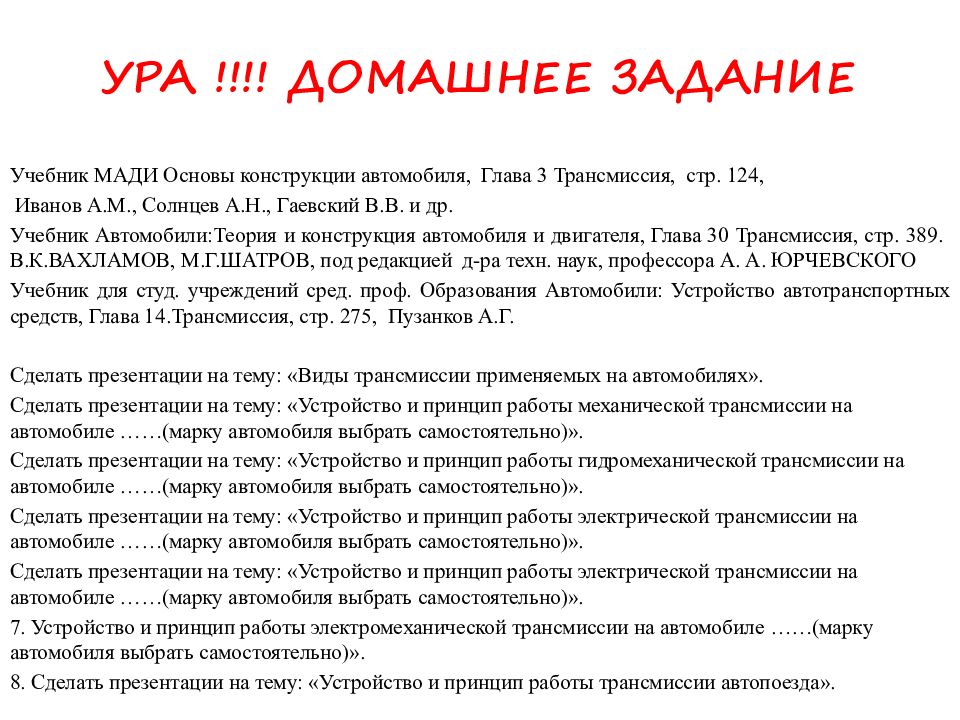

Последний слайд презентации: ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство: УРА !!!! ДОМАШНЕЕ ЗАДАНИЕ

Учебник МАДИ Основы конструкции автомобиля, Глава 3 Трансмиссия, стр. 124, Иванов A.M., Солнцев А.Н., Гаевский В.В. и др. Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 30 Трансмиссия, стр. 389. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д- ра техн. наук, профессора А. А. ЮРЧЕВСКОГО Учебник для студ. учреждений сред. проф. Образования Автомобили : Устройство автотранспортных средств, Глава 14. Трансмиссия, стр. 275, Пузанков А.Г. Сделать презентации на тему: «Виды трансмиссии применяемых на автомобилях». Сделать презентации на тему: «Устройство и принцип работы механической трансмиссии на автомобиле ……(марку автомобиля выбрать самостоятельно)». Сделать презентации на тему: «Устройство и принцип работы гидромеханической трансмиссии на автомобиле ……(марку автомобиля выбрать самостоятельно)». Сделать презентации на тему: «Устройство и принцип работы электрической трансмиссии на автомобиле ……(марку автомобиля выбрать самостоятельно)». Сделать презентации на тему: «Устройство и принцип работы электрической трансмиссии на автомобиле ……(марку автомобиля выбрать самостоятельно)». 7. Устройство и принцип работы электромеханической трансмиссии на автомобиле ……(марку автомобиля выбрать самостоятельно)». 8. Сделать презентации на тему: «Устройство и принцип работы трансмиссии автопоезда».

Изображение слайда
