канд. техн. наук, Шабунин Антон Александрович

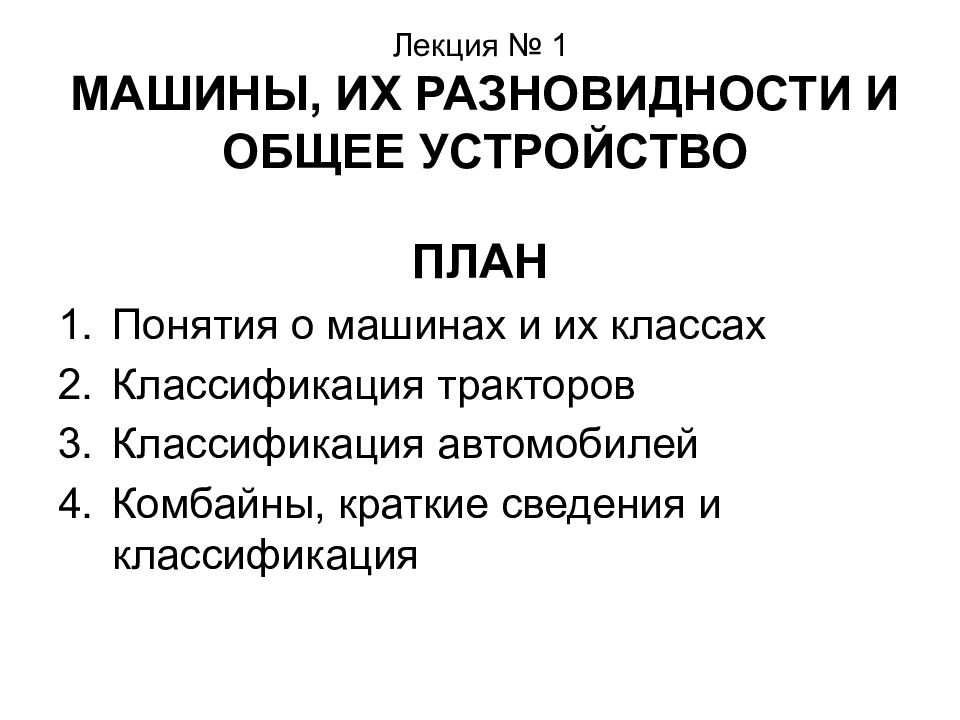

ПЛАН Понятия о машинах и их классах Классификация тракторов Классификация автомобилей Комбайны, краткие сведения и классификация

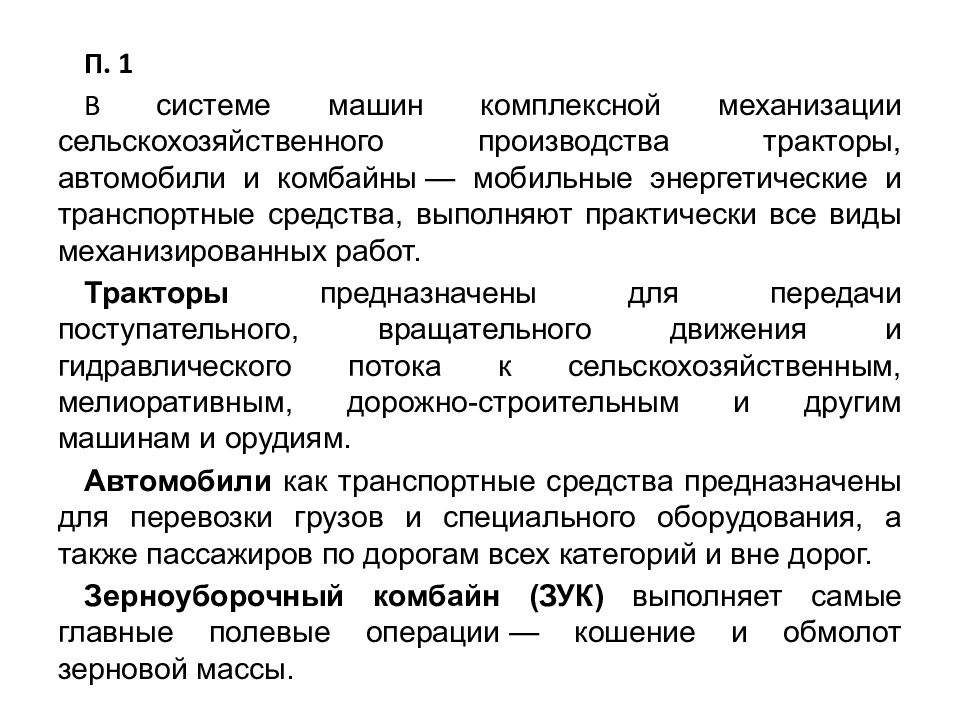

П. 1 В системе машин комплексной механизации сельскохозяйственного производства тракторы, автомобили и комбайны — мобильные энергетические и транспортные средства, выполняют практически все виды механизированных работ. Тракторы предназначены для передачи поступательного, вращательного движения и гидравлического потока к сельскохозяйственным, мелиоративным, дорожно-строительным и другим машинам и орудиям. Автомобили как транспортные средства предназначены для перевозки грузов и специального оборудования, а также пассажиров по дорогам всех категорий и вне дорог. Зерноуборочный комбайн (ЗУК) выполняет самые главные полевые операции — кошение и обмолот зерновой массы.

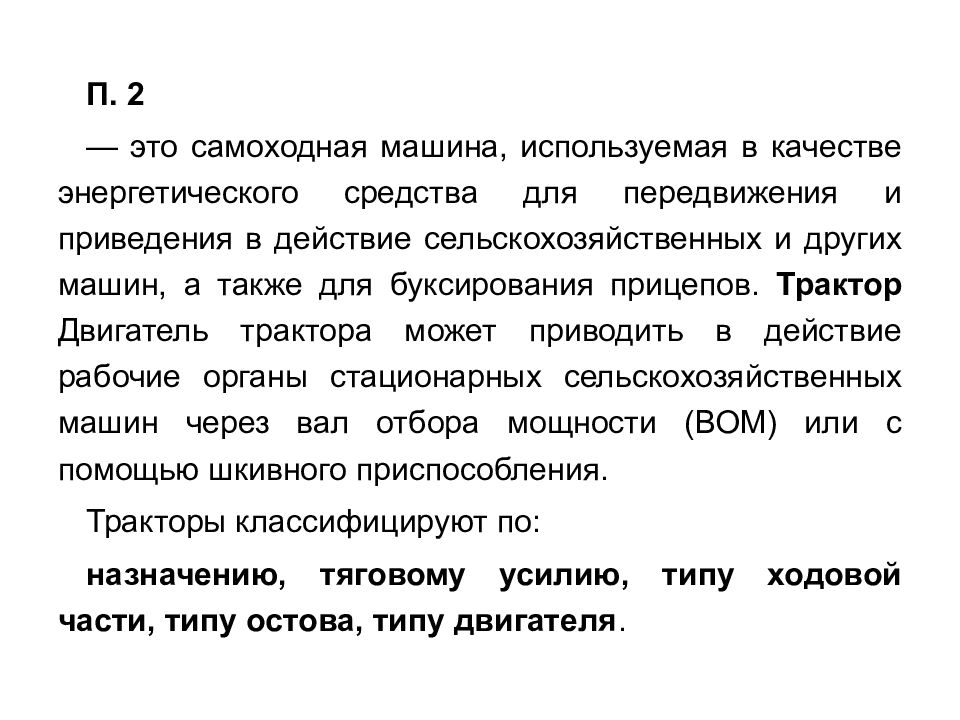

П. 2 — это самоходная машина, используемая в качестве энергетического средства для передвижения и приведения в действие сельскохозяйственных и других машин, а также для буксирования прицепов. Трактор Двигатель трактора может приводить в действие рабочие органы стационарных сельскохозяйственных машин через вал отбора мощности (ВОМ) или с помощью шкивного приспособления. Тракторы классифицируют по: назначению, тяговому усилию, типу ходовой части, типу остова, типу двигателя.
http://oselhoztehnike.ru/traktory/traktor-klassa.html
0,2; 0,4 — мини-трактора. Небольшие маломощные, подходят для работы на частном подворье, используются с навесным и прицепным оборудованием. Применяются в агрокомплексах, для садовых и дорожных работ. Компактные и легкие, легко проходят по узким улицам городов. https://www.olx.ua/obyavlenie/prodam-dvigatel-na-traktor-htz-t-012-IDs1Rya.html Т-012 (0,2)
2- используют при возделывании и уборке технических и овощных культур. В агрегате с навесными, полунавесными и прицепными сельскохозяйственными машинами и орудиями они служат для вспашки, культивации, боронования, посева, посадки, заготовки кормов, разбрасывания удобрений, лесохозяйственных работах. http://super.love-kmv.ru/60/tseni-na-ltz-155-74.html ЛТЗ -155 (2,0)

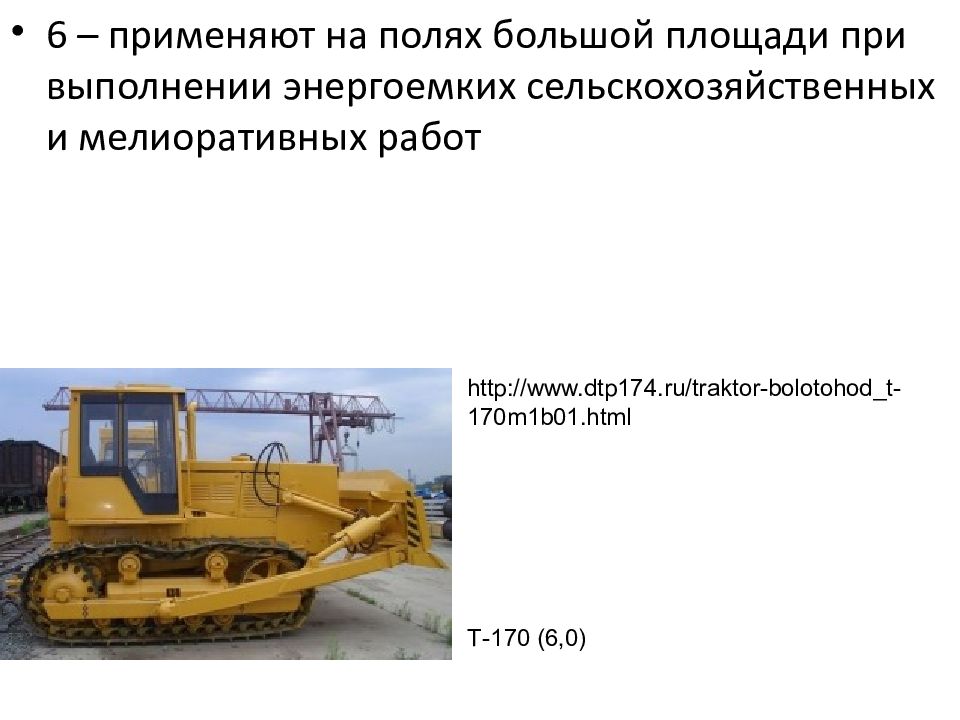

6 – применяют на полях большой площади при выполнении энергоемких сельскохозяйственных и мелиоративных работ Т-170 (6,0) http://www.dtp174.ru/traktor-bolotohod_t-170m1b01.html
а — гусеничного трактора ; б — колесного трактора ; в — самоходного шасси ; I — двигатель; II — трансмиссия; III — ходовая часть; IV — рабочее оборудование; V — вспомогательное оборудование.

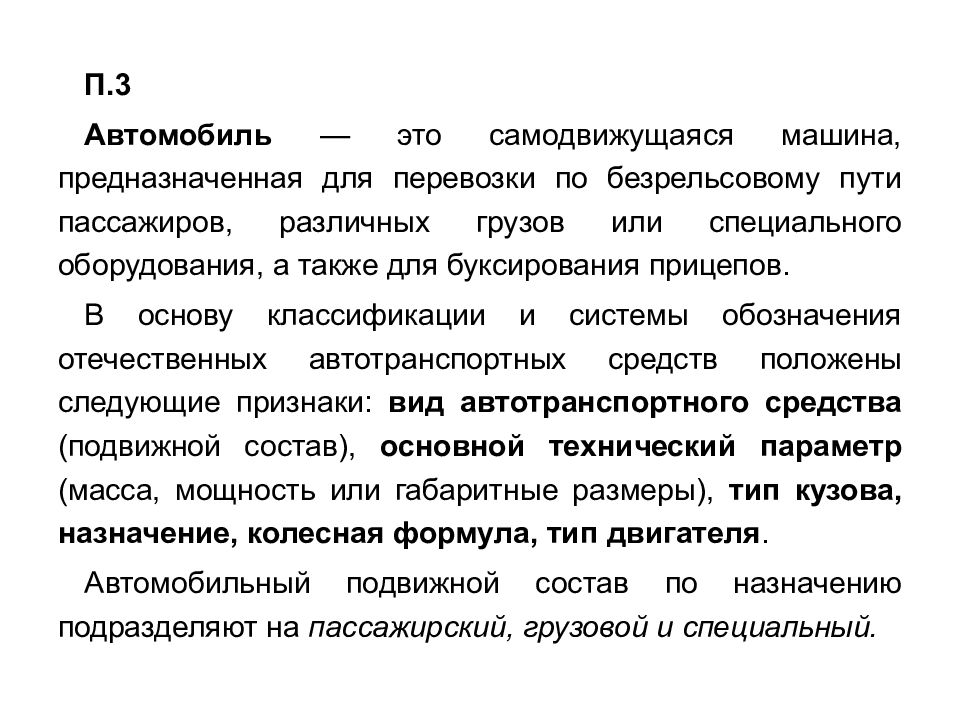

П.3 Автомобиль — это самодвижущаяся машина, предназначенная для перевозки по безрельсовому пути пассажиров, различных грузов или специального оборудования, а также для буксирования прицепов. В основу классификации и системы обозначения отечественных автотранспортных средств положены следующие признаки: вид автотранспортного средства (подвижной состав), основной технический параметр (масса, мощность или габаритные размеры), тип кузова, назначение, колесная формула, тип двигателя. Автомобильный подвижной состав по назначению подразделяют на пассажирский, грузовой и специальный.

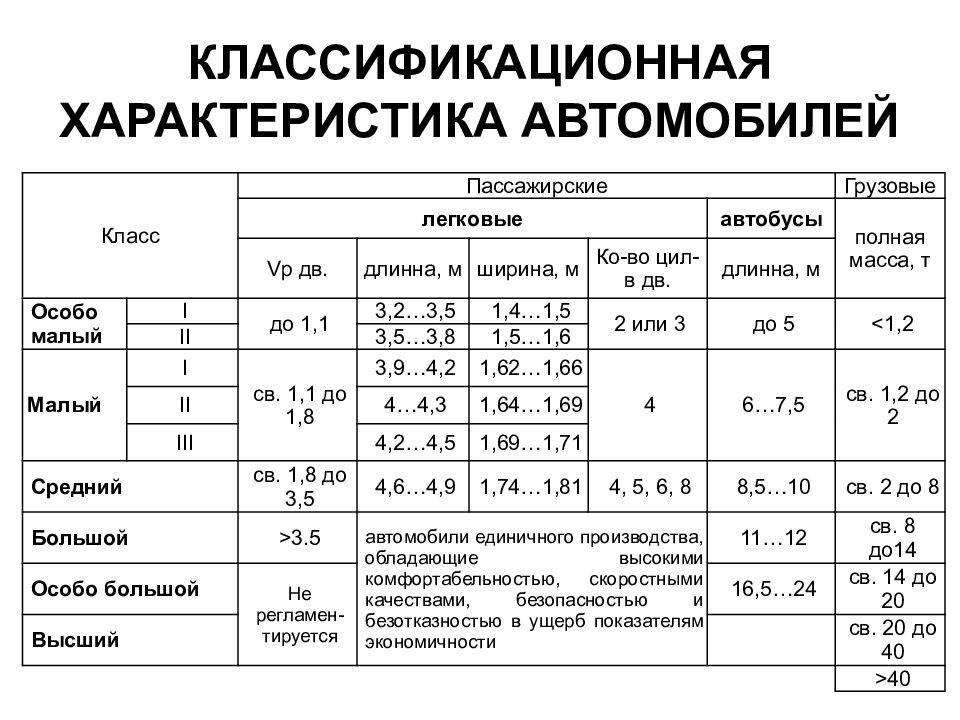

Класс Пассажирские Грузовые легковые автобусы полная масса, т Vр дв. длинна, м ширина, м Ко-во цил-в дв. длинна, м Особо малый I до 1,1 3,2…3,5 1,4…1,5 2 или 3 до 5 < 1,2 II 3,5…3,8 1,5…1,6 Малый I св. 1,1 до 1,8 3,9…4,2 1,62…1,66 4 6…7,5 св. 1,2 до 2 II 4…4,3 1,64…1,69 III 4,2…4,5 1,69…1,71 Средний св. 1,8 до 3,5 4,6…4,9 1,74…1,81 4, 5, 6, 8 8,5…10 св. 2 до 8 Большой >3.5 автомобили единичного производства, обладающие высокими комфортабельностью, скоростными качествами, безопасностью и безотказностью в ущерб показателям экономичности 11…12 св. 8 до14 Особо большой Не регламен-тируется 16,5…24 св. 14 до 20 Высший св. 20 до 40 > 40
Легковые автомобили Автобусы Грузовые автомобили Рабочий объём двигателя, л Индекс Габаритная длина, м Индекс Полная масса, т Индекс С бортовой платформой Седельные тягачи Самосвалы Цистерны Фургоны Специальные До 1,099 11 До 5 22 До 1,2 13 14 15 16 17 19 1.1...1.799 21 6...7,5 32 1,2...2 23 24 25 26 27 29 1,8...3,499 31 8...10 42 2...8 33 34 35 36 37 39 Свыше 3,5 41 11...12 52 8...14 43 44 45 46 47 49 16,5...24 62 14...20 53 54 55 56 57 59 20...40 63 64 65 66 67 69 Свыше 40 73 74 75 76 77 79

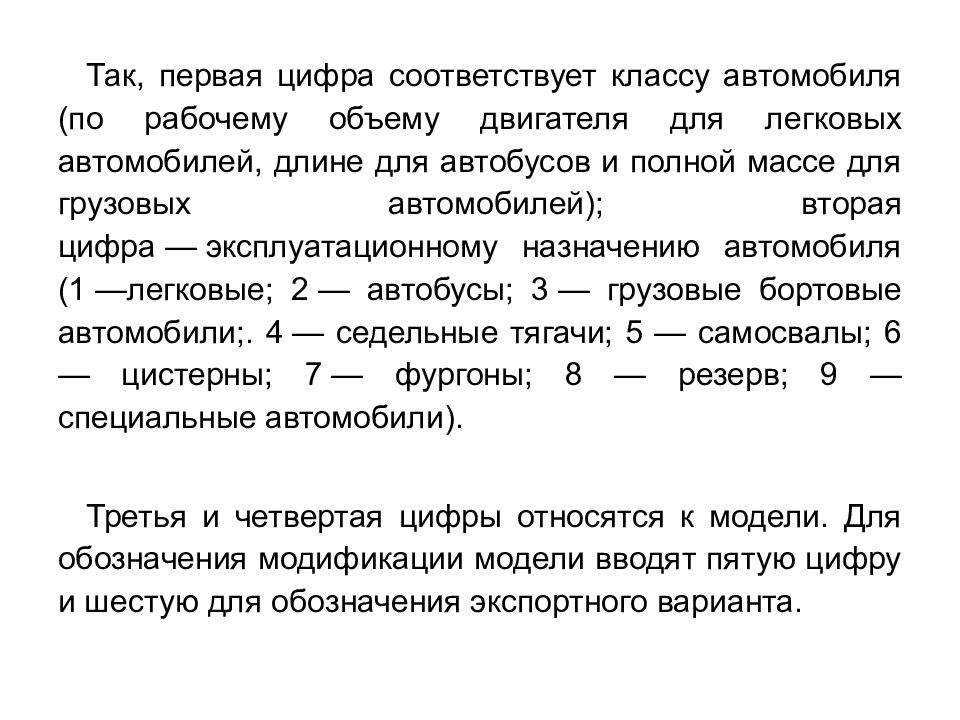

Так, первая цифра соответствует классу автомобиля (по рабочему объему двигателя для легковых автомобилей, длине для автобусов и полной массе для грузовых автомобилей); вторая цифра — эксплуатационному назначению автомобиля (1 —легковые; 2 — автобусы; 3 — грузовые бортовые автомобили;. 4 — седельные тягачи; 5 — самосвалы; 6 — цистерны; 7 — фургоны; 8 — резерв; 9 — специальные автомобили). Третья и четвертая цифры относятся к модели. Для обозначения модификации модели вводят пятую цифру и шестую для обозначения экспортного варианта.

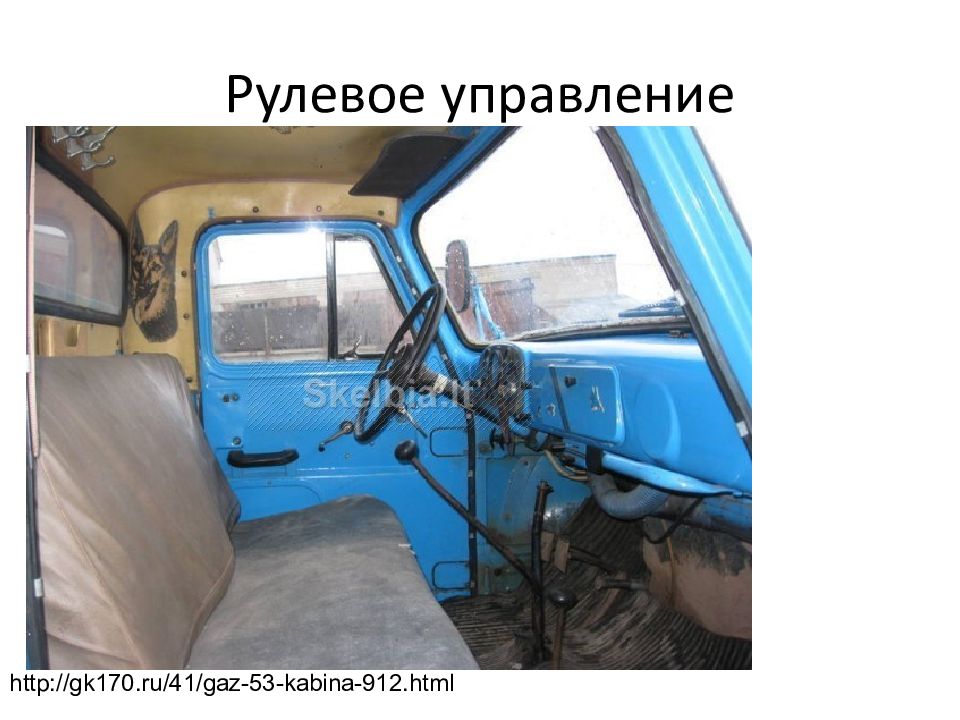

а — общий вид ; б — двигатель; в — кузов ; г — трансмиссия; д — тормозная система; е — рулевое управление ; ж — ходовая часть; 1 — кабина; 2 — грузовая платформа; 3 — сцепление; 4 — коробка передач; 5 — карданная передача; 6 — задний мост

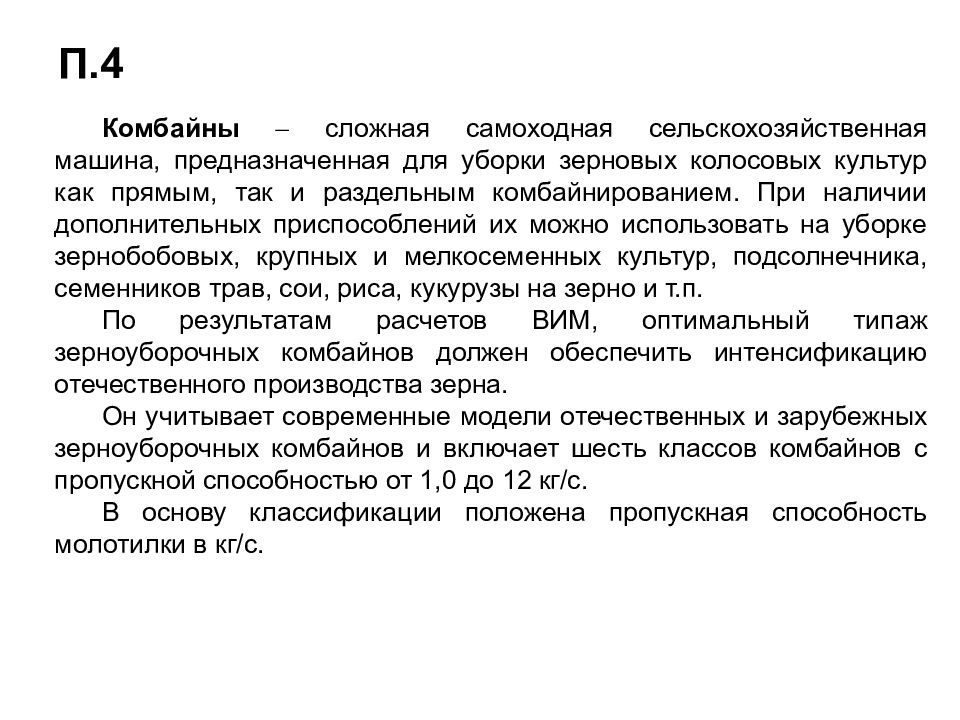

П.4 Комбайны сложная самоходная сельскохозяйственная машина, предназначенная для уборки зерновых колосовых культур как прямым, так и раздельным комбайнированием. При наличии дополнительных приспособлений их можно использовать на уборке зернобобовых, крупных и мелкосеменных культур, подсолнечника, семенников трав, сои, риса, кукурузы на зерно и т.п. По результатам расчетов ВИМ, оптимальный типаж зерноуборочных комбайнов должен обеспечить интенсификацию отечественного производства зерна. Он учитывает современные модели отечественных и зарубежных зерноуборочных комбайнов и включает шесть классов комбайнов с пропускной способностью от 1,0 до 12 кг/с. В основу классификации положена пропускная способность молотилки в кг/с.

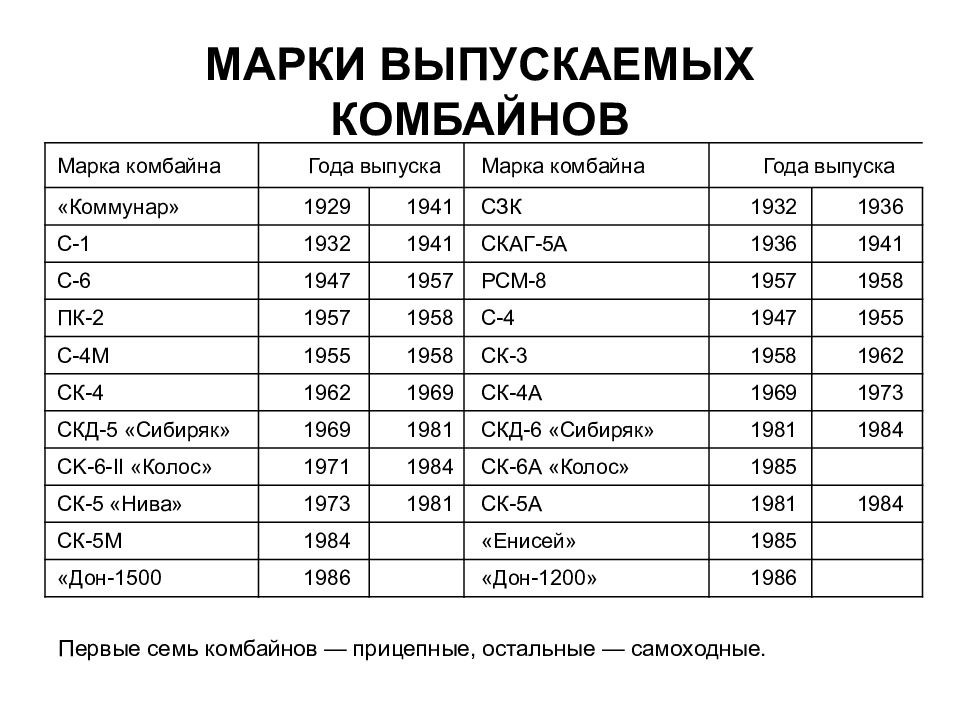

Марка комбайна Года выпуска Марка комбайна Года выпуска «Коммунар» 1929 1941 СЗК 1932 1936 С-1 1932 1941 СКАГ-5А 1936 1941 С-6 1947 1957 РСМ-8 1957 1958 ПК-2 1957 1958 С-4 1947 1955 С-4М 1955 1958 СК-3 1958 1962 СК-4 1962 1969 СК-4А 1969 1973 СКД-5 «Сибиряк» 1969 1981 СКД-6 «Сибиряк» 1981 1984 CK -6- II «Колос» 1971 1984 СК-6А «Колос» 1985 СК-5 «Нива» 1973 1981 СК-5А 1981 1984 СК-5М 1984 «Енисей» 1985 «Дон-1500 1986 «Дон-1200» 1986 Первые семь комбайнов — прицепные, остальные — самоходные.

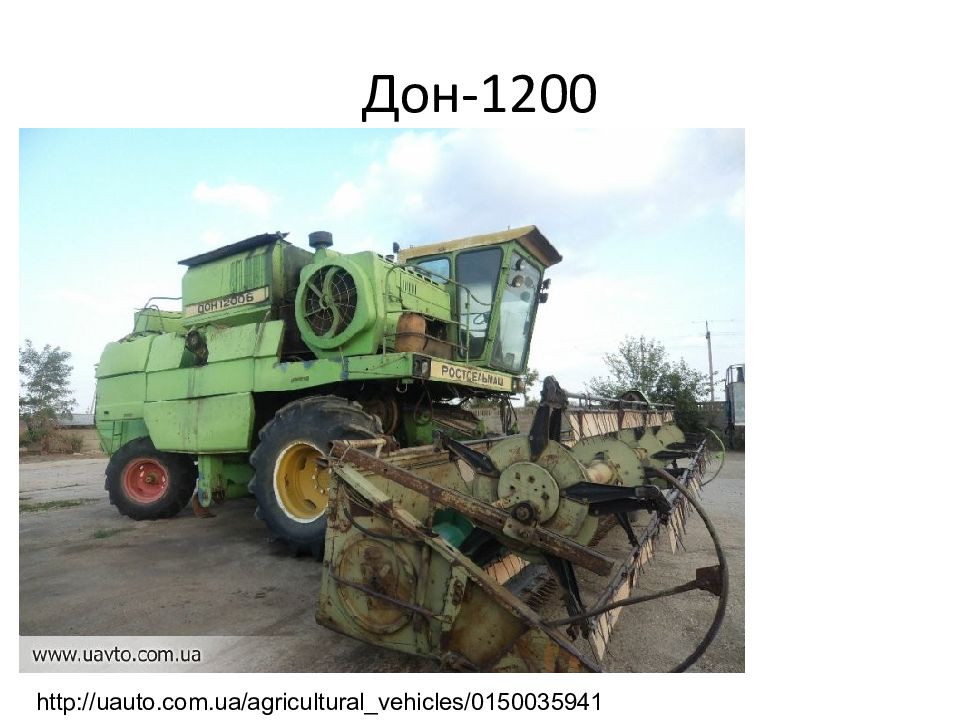

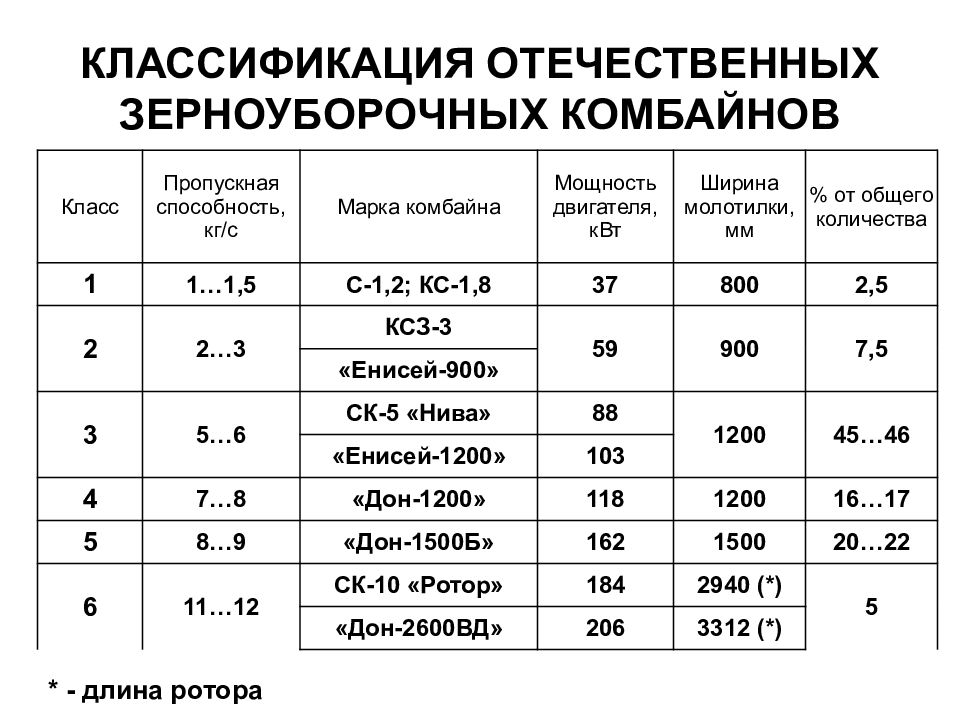

Класс Пропускная способность, кг/с Марка комбайна Мощность двигателя, кВт Ширина молотилки, мм % от общего количества 1 1…1,5 С-1,2; КС-1,8 37 800 2,5 2 2…3 КСЗ-3 59 900 7,5 «Енисей-900» 3 5…6 СК-5 «Нива» 88 1200 45…46 «Енисей-1200» 103 4 7…8 «Дон-1200» 118 1200 16…17 5 8…9 «Дон-1500Б» 162 1500 20…22 6 11…12 СК-10 «Ротор» 184 2940 (*) 5 «Дон-2600ВД» 206 3312 (*) * - длина ротора

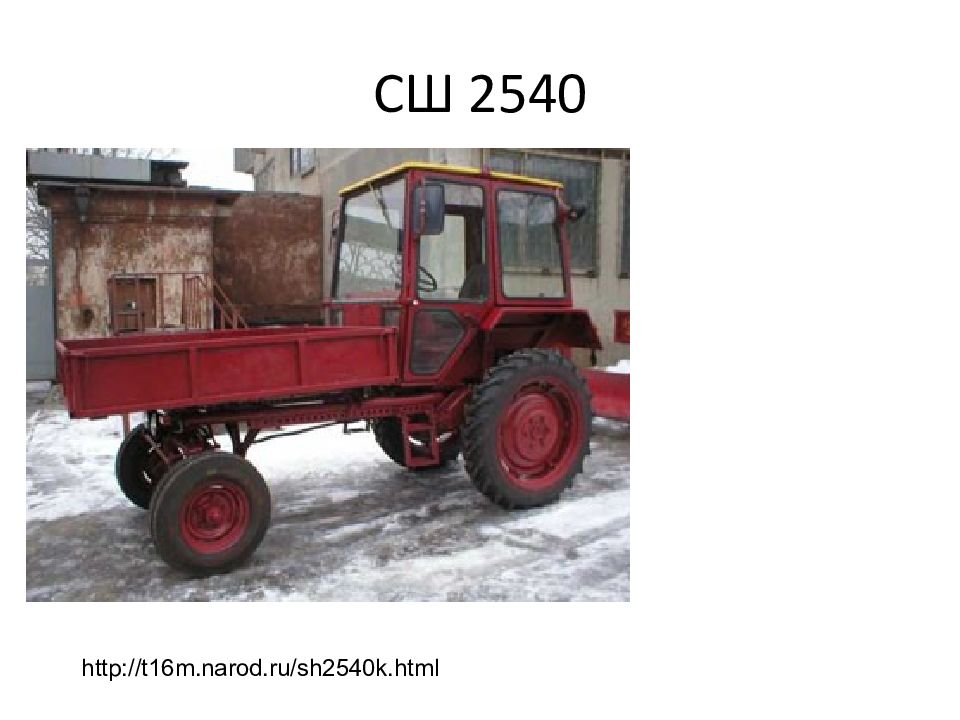

http://t16m.narod.ru/sh2540k.html

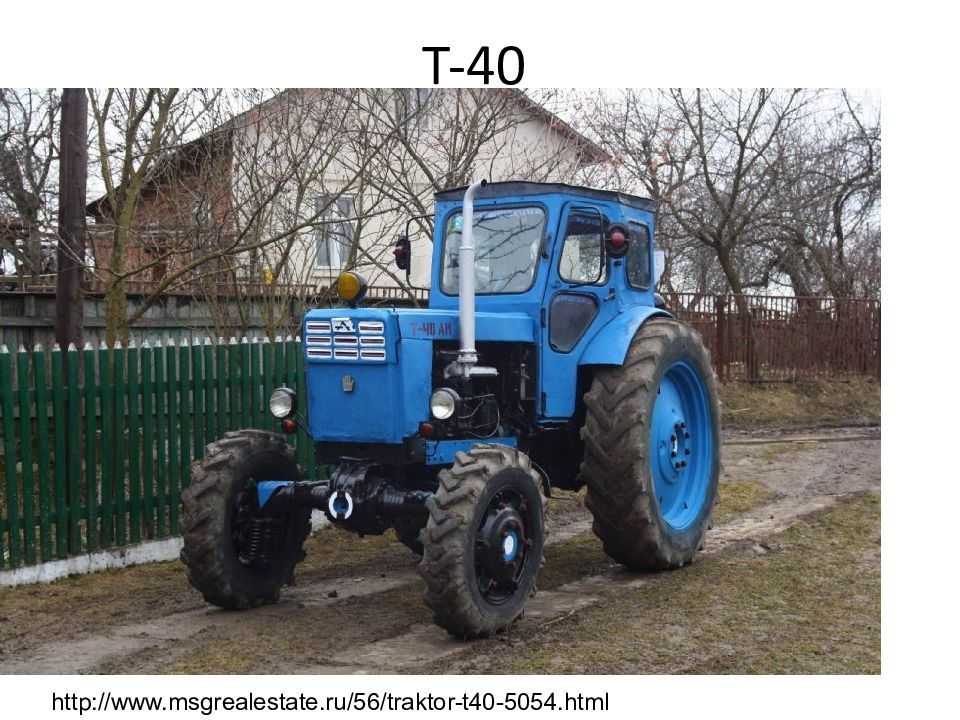

http://www.msgrealestate.ru/56/traktor-t40-5054.html

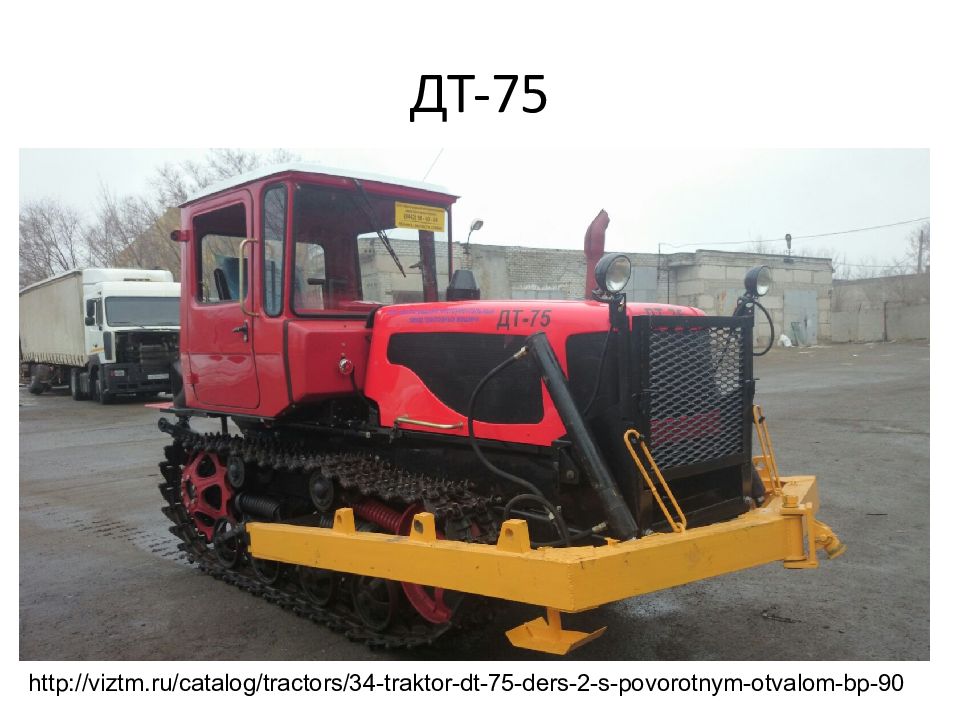

http://viztm.ru/catalog/tractors/34-traktor-dt-75-ders-2-s-povorotnym-otvalom-bp-90
http://gk170.ru/41/gaz-53-908.html
http://gk170.ru/41/gaz-53-kabina-912.html

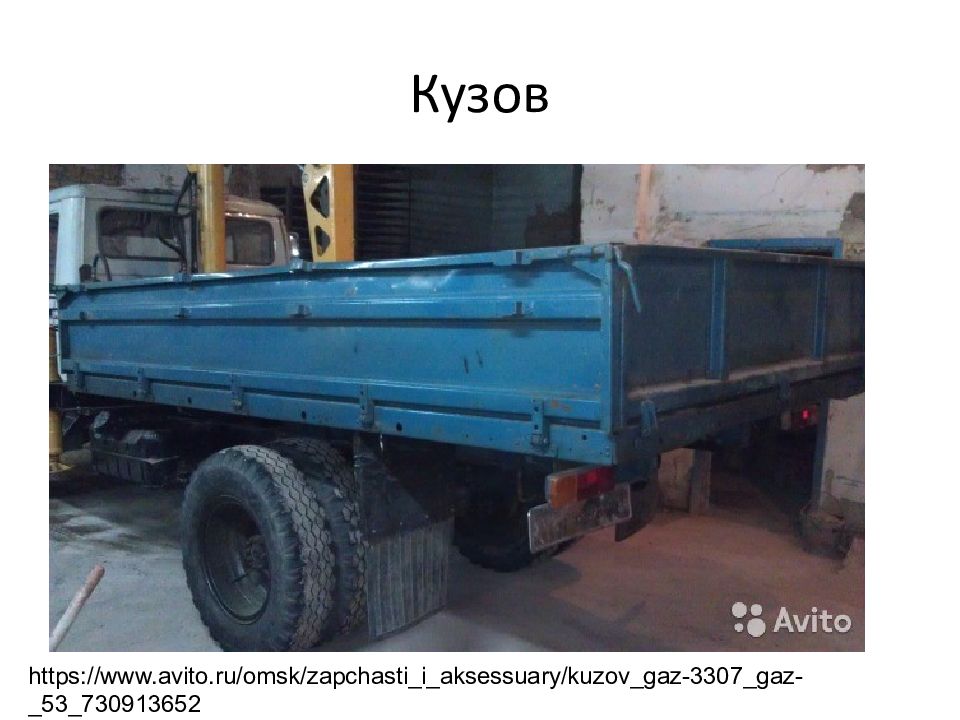

https://www.avito.ru/omsk/zapchasti_i_aksessuary/kuzov_gaz-3307_gaz-_53_730913652
http://aura-dione.ru/gallery/kombain-don-1500b/
http://uauto.com.ua/agricultural_vehicles/0150035941

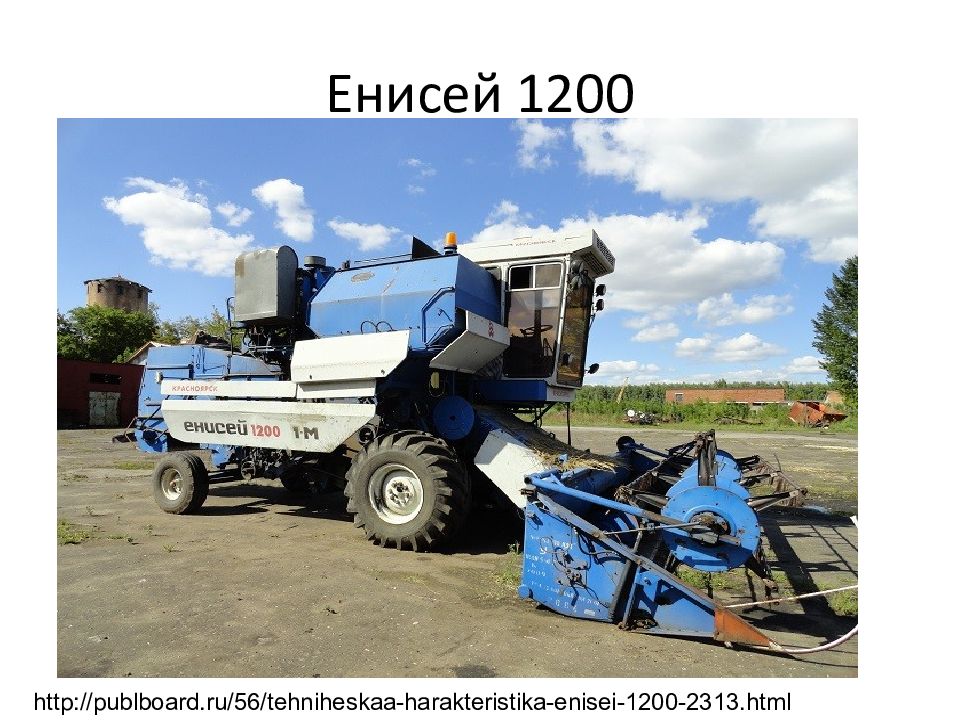

http://publboard.ru/56/tehniheskaa-harakteristika-enisei-1200-2313.html
