К электрическим агрегатным комплексам регулирования относятся разработанные в разное время комплексы: КОНТУР и КОНТУР-2. (На базе приборов Р25, Р29). КАСКАД и КАСКАД-2. АКЭСР и АКЭСР-2 (Агрегатный комплекс электрических средств регулирования первой и второй очереди). 4. КМ2201 (Комплекс контроля и регулирования с переменной структурой).

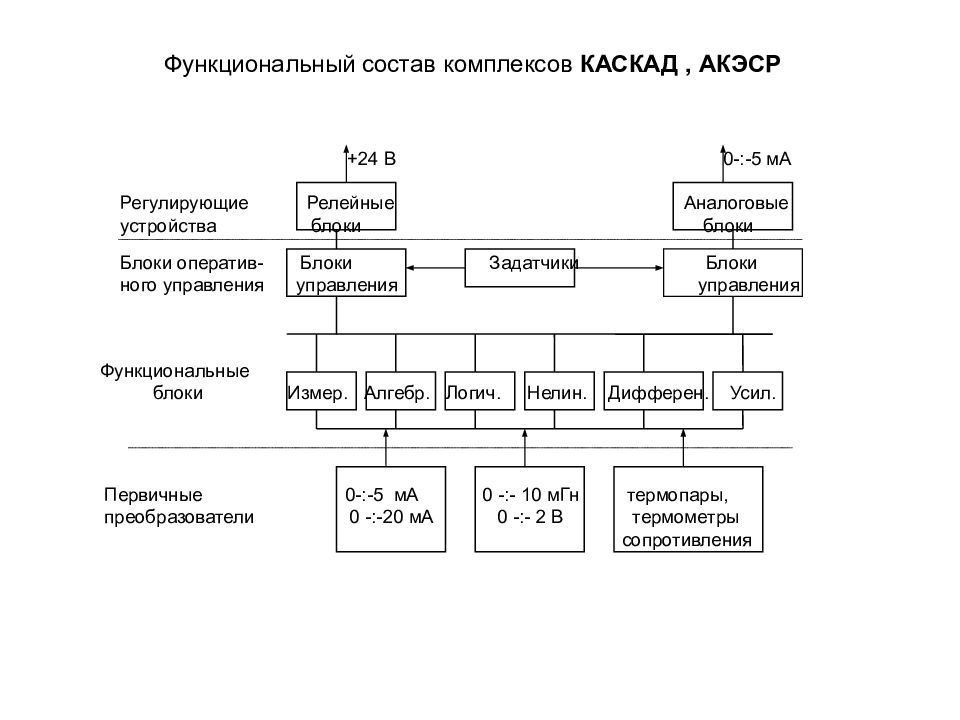

+24 В 0-:-5 мА Регулирующие Релейные Аналоговые устройства блоки блоки Блоки оператив- Блоки Задатчики Блоки ного управления управления управления Функциональные блоки Измер. Алгебр. Логич. Нелин. Дифферен. Усил. Первичные 0-:-5 мА 0 -:- 10 мГн термопары, преобразователи 0 -:-20 мА 0 -:- 2 В термометры сопротивления

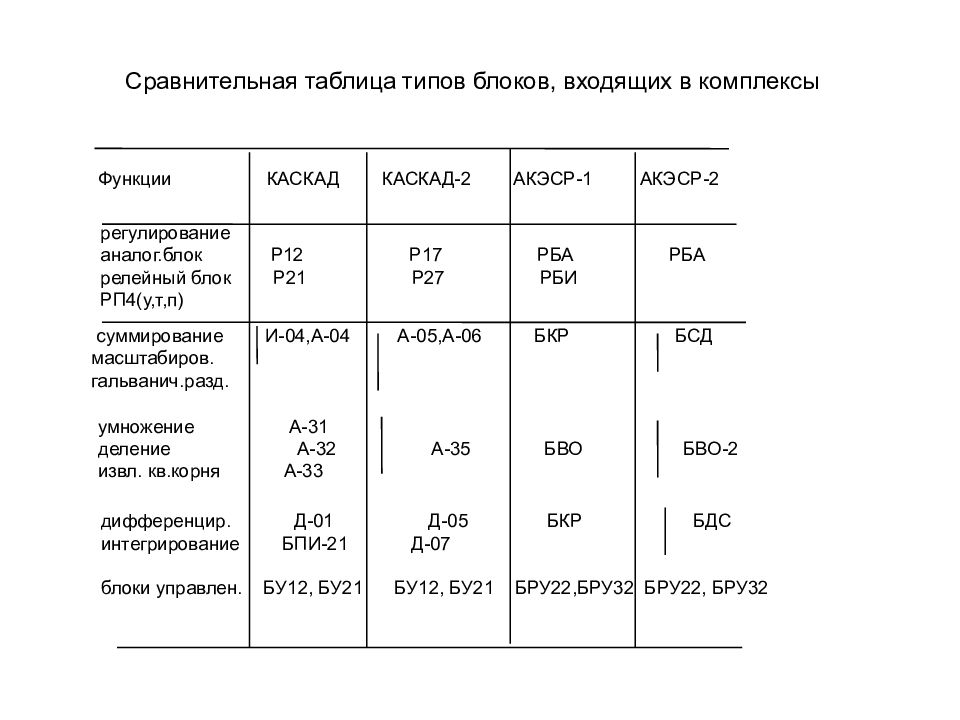

Функции КАСКАД КАСКАД-2 АКЭСР-1 АКЭСР-2 регулирование аналог.блок Р12 Р17 РБА РБА релейный блок Р21 Р27 РБИ РП4(у,т,п) суммирование И-04,А-04 А-05,А-06 БКР БСД масштабиров. гальванич.разд. умножение А-31 деление А-32 А-35 БВО БВО-2 извл. кв.корня А-33 дифференцир. Д-01 Д-05 БКР БДС интегрирование БПИ-21 Д-07 блоки управлен. БУ12, БУ21 БУ12, БУ21 БРУ22,БРУ32 БРУ22, БРУ32
