ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ СИСТЕМ АВТОМАТИЗАЦИИ

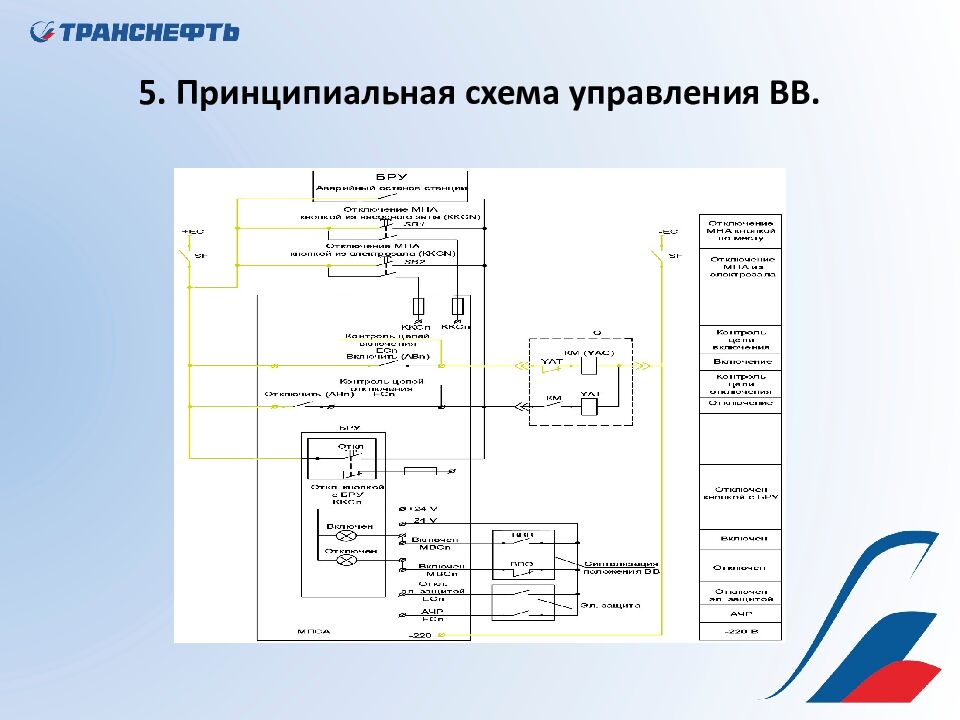

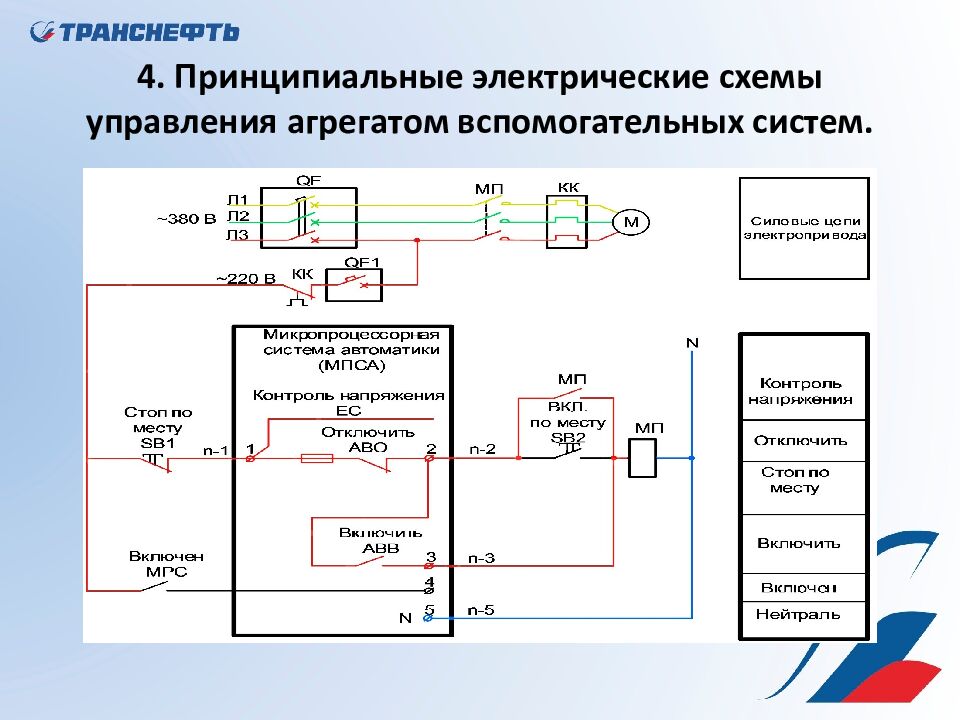

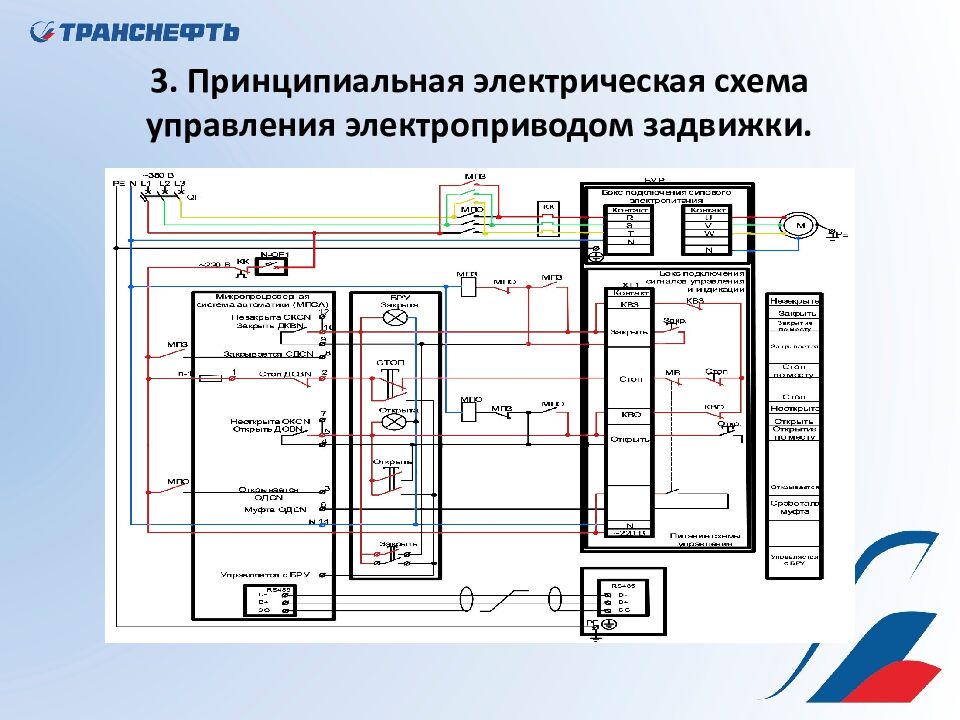

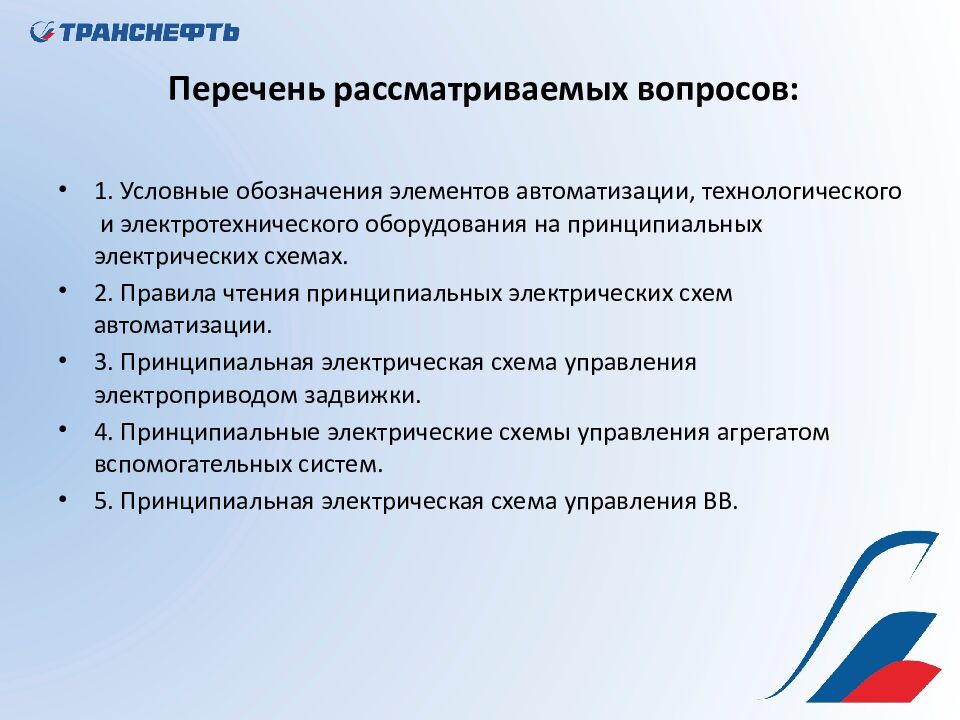

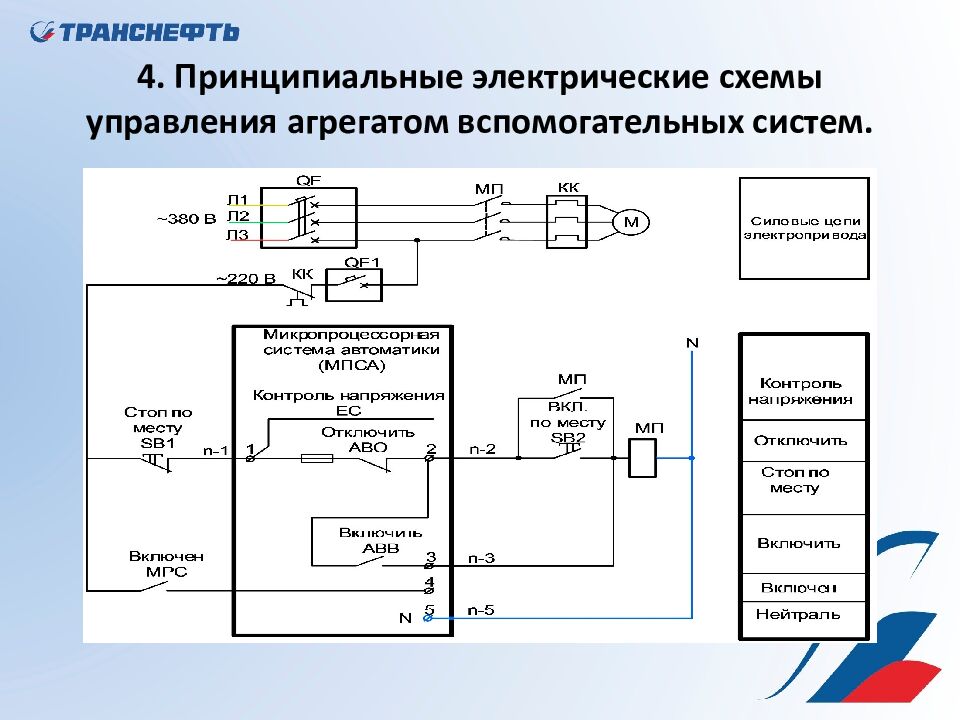

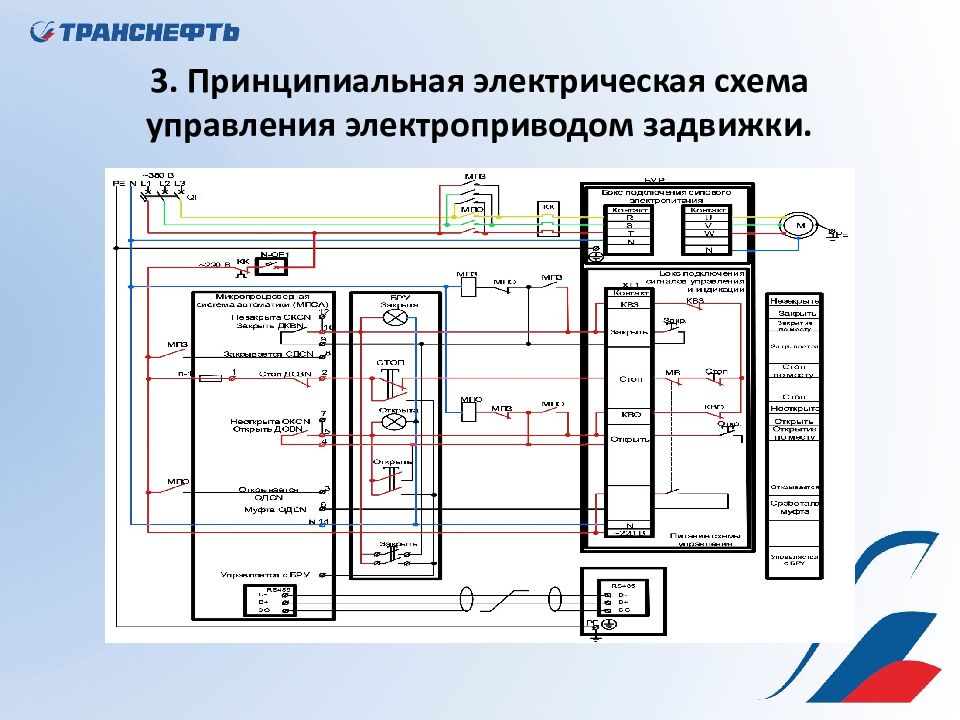

1. Условные обозначения элементов автоматизации, технологического и электротехнического оборудования на принципиальных электрических схемах. 2. Правила чтения принципиальных электрических схем автоматизации. 3. Принципиальная электрическая схема управления электроприводом задвижки. 4. Принципиальные электрические схемы управления агрегатом вспомогательных систем. 5. Принципиальная электрическая схема управления ВВ. Перечень рассматриваемых вопросов:

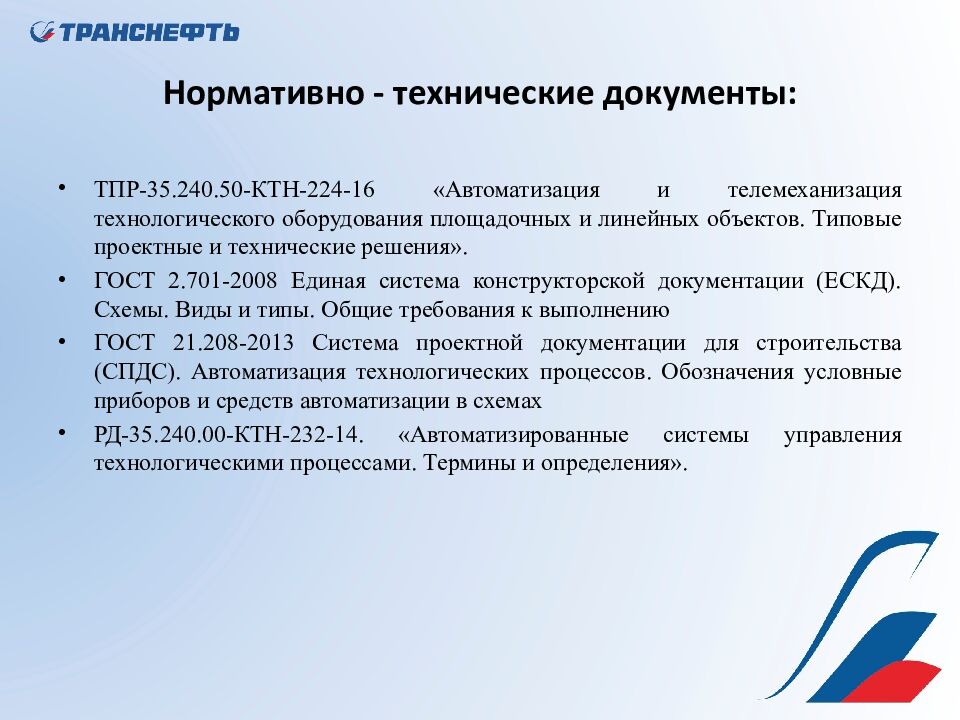

ТПР-35.240.50-КТН-224-16 «Автоматизация и телемеханизация технологического оборудования площадочных и линейных объектов. Типовые проектные и технические решения». ГОСТ 2.701-2008 Единая система конструкторской документации (ЕСКД). Схемы. Виды и типы. Общие требования к выполнению ГОСТ 21.208-2013 Система проектной документации для строительства (СПДС). Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах РД-35.240.00-КТН-232-14. «Автоматизированные системы управления технологическими процессами. Термины и определения».

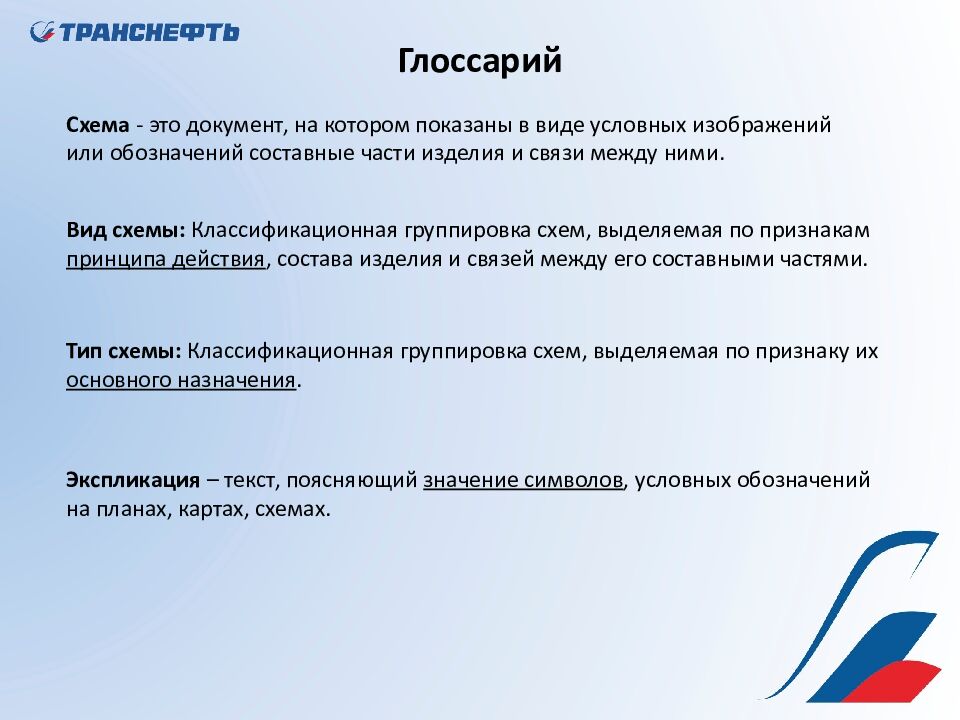

Вид схемы: Классификационная группировка схем, выделяемая по признакам принципа действия, состава изделия и связей между его составными частями. Тип схемы: Классификационная группировка схем, выделяемая по признаку их основного назначения. Схема - это документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними. Экспликация – текст, поясняющий значение символов, условных обозначений на планах, картах, схемах.

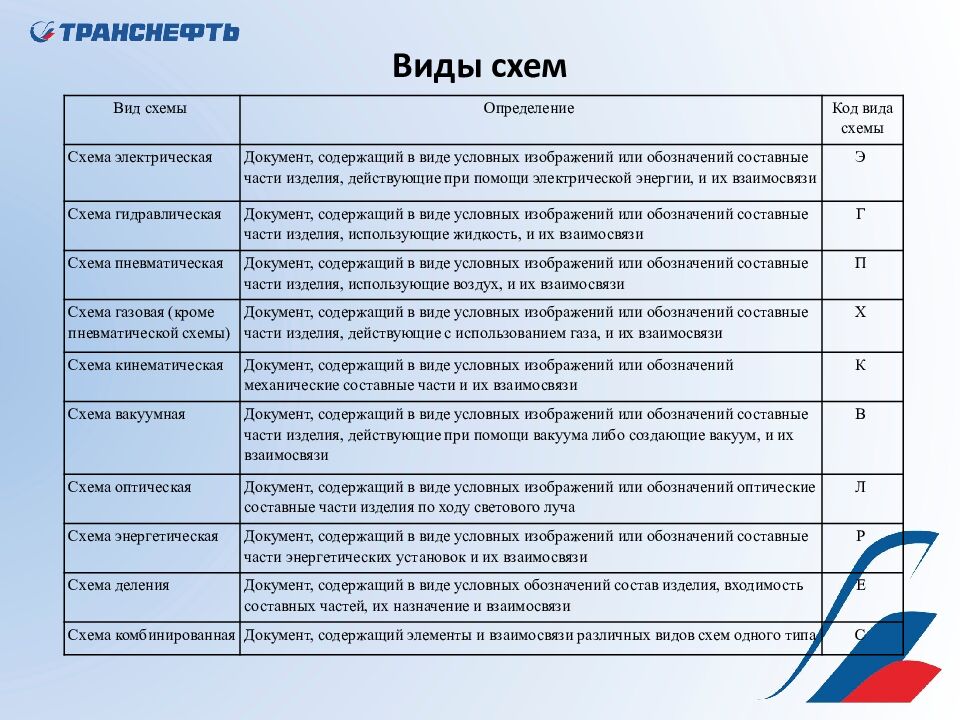

Вид схемы Определение Код вида схемы Схема электрическая Документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи Э Схема гидравлическая Документ, содержащий в виде условных изображений или обозначений составные части изделия, использующие жидкость, и их взаимосвязи Г Схема пневматическая Документ, содержащий в виде условных изображений или обозначений составные части изделия, использующие воздух, и их взаимосвязи П Схема газовая (кроме пневматической схемы) Документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие с использованием газа, и их взаимосвязи X Схема кинематическая Документ, содержащий в виде условных изображений или обозначений механические составные части и их взаимосвязи К Схема вакуумная Документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи вакуума либо создающие вакуум, и их взаимосвязи В Схема оптическая Документ, содержащий в виде условных изображений или обозначений оптические составные части изделия по ходу светового луча Л Схема энергетическая Документ, содержащий в виде условных изображений или обозначений составные части энергетических установок и их взаимосвязи Р Схема деления Документ, содержащий в виде условных обозначений состав изделия, входимость составных частей, их назначение и взаимосвязи Е Схема комбинированная Документ, содержащий элементы и взаимосвязи различных видов схем одного типа С

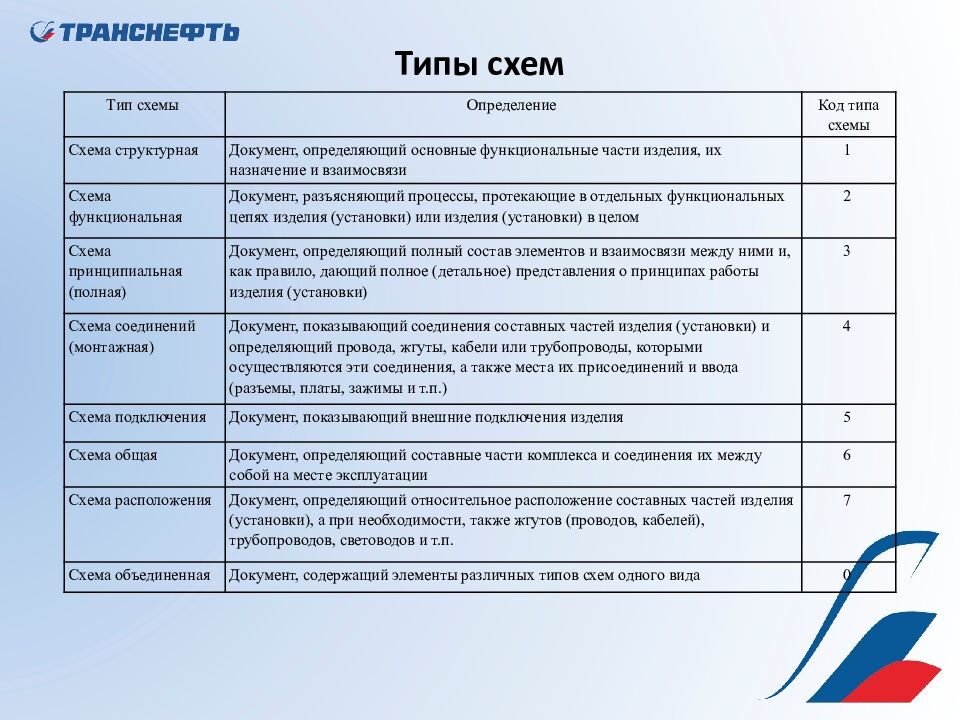

Тип схемы Определение Код типа схемы Схема структурная Документ, определяющий основные функциональные части изделия, их назначение и взаимосвязи 1 Схема функциональная Документ, разъясняющий процессы, протекающие в отдельных функциональных цепях изделия (установки) или изделия (установки) в целом 2 Схема принципиальная (полная) Документ, определяющий полный состав элементов и взаимосвязи между ними и, как правило, дающий полное (детальное) представления о принципах работы изделия (установки) 3 Схема соединений (монтажная) Документ, показывающий соединения составных частей изделия (установки) и определяющий провода, жгуты, кабели или трубопроводы, которыми осуществляются эти соединения, а также места их присоединений и ввода (разъемы, платы, зажимы и т.п.) 4 Схема подключения Документ, показывающий внешние подключения изделия 5 Схема общая Документ, определяющий составные части комплекса и соединения их между собой на месте эксплуатации 6 Схема расположения Документ, определяющий относительное расположение составных частей изделия (установки), а при необходимости, также жгутов (проводов, кабелей), трубопроводов, световодов и т.п. 7 Схема объединенная Документ, содержащий элементы различных типов схем одного вида 0

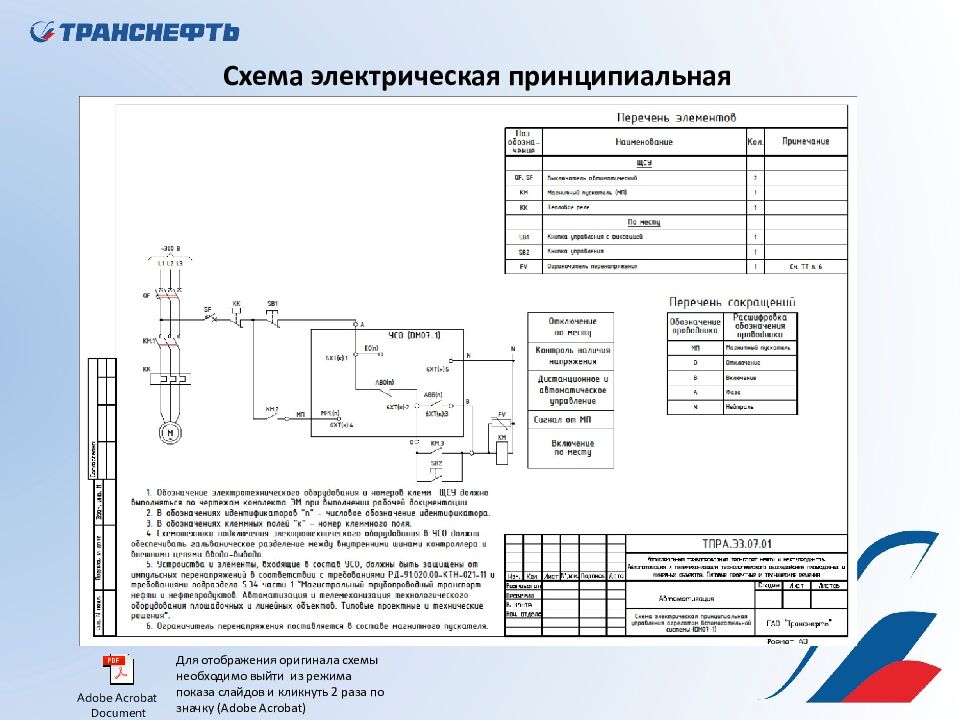

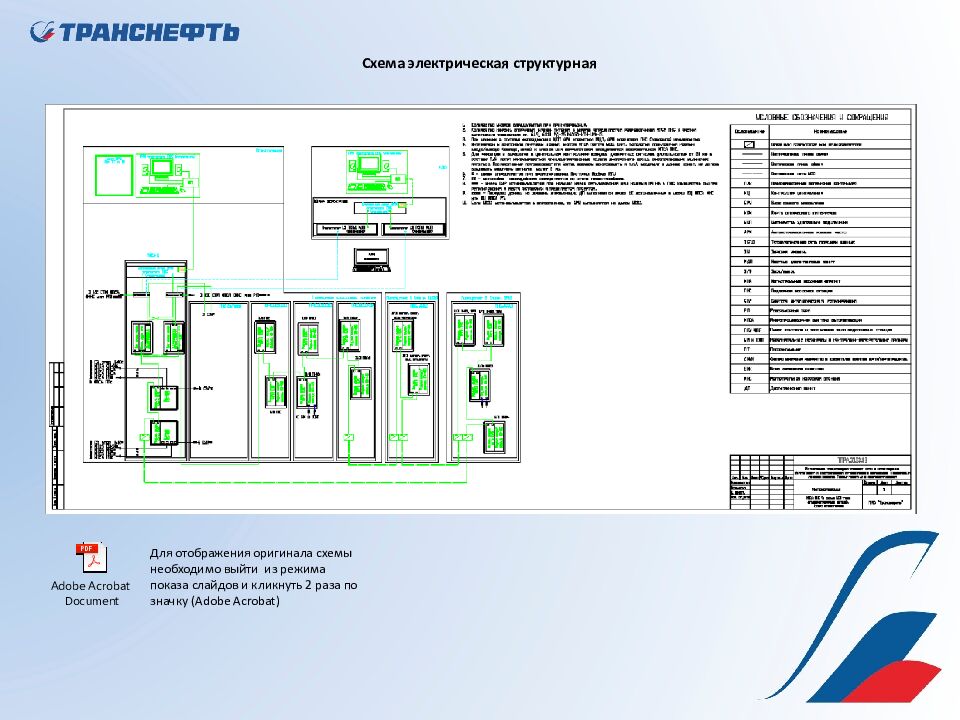

Для отображения оригинала схемы необходимо выйти из режима показа слайдов и кликнуть 2 раза по значку (Adobe Acrobat)
Для отображения оригинала схемы необходимо выйти из режима показа слайдов и кликнуть 2 раза по значку (Adobe Acrobat)

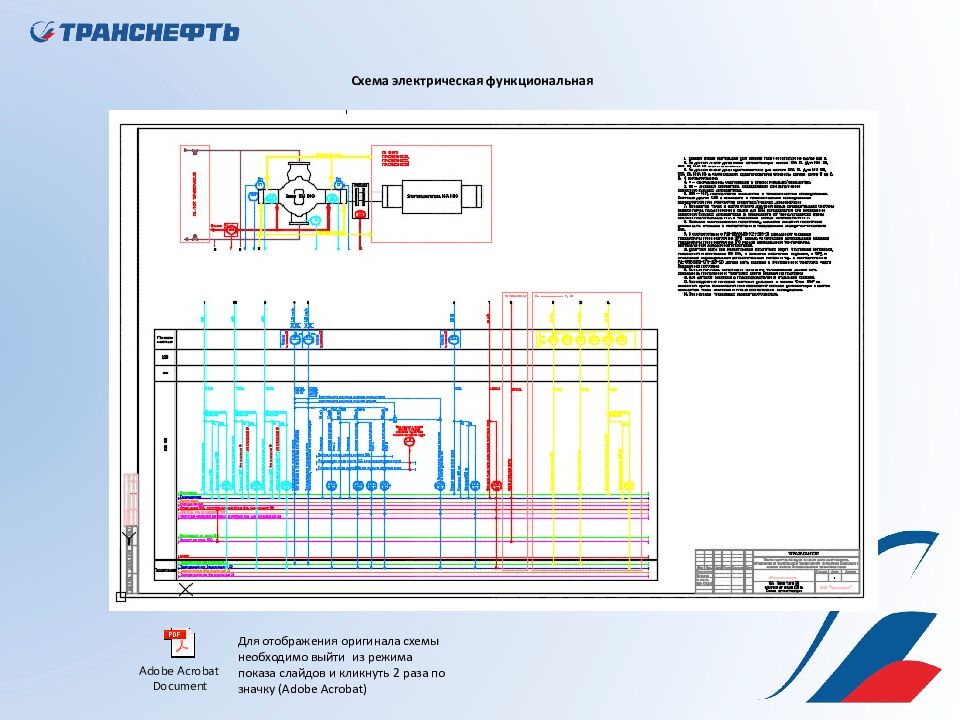

Для отображения оригинала схемы необходимо выйти из режима показа слайдов и кликнуть 2 раза по значку (Adobe Acrobat)

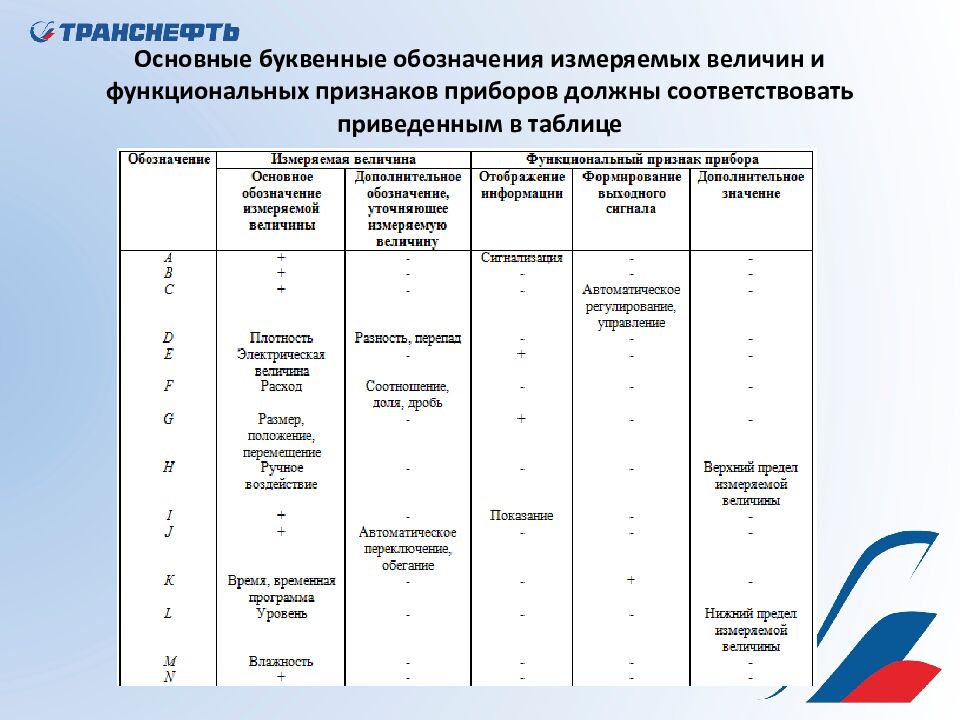

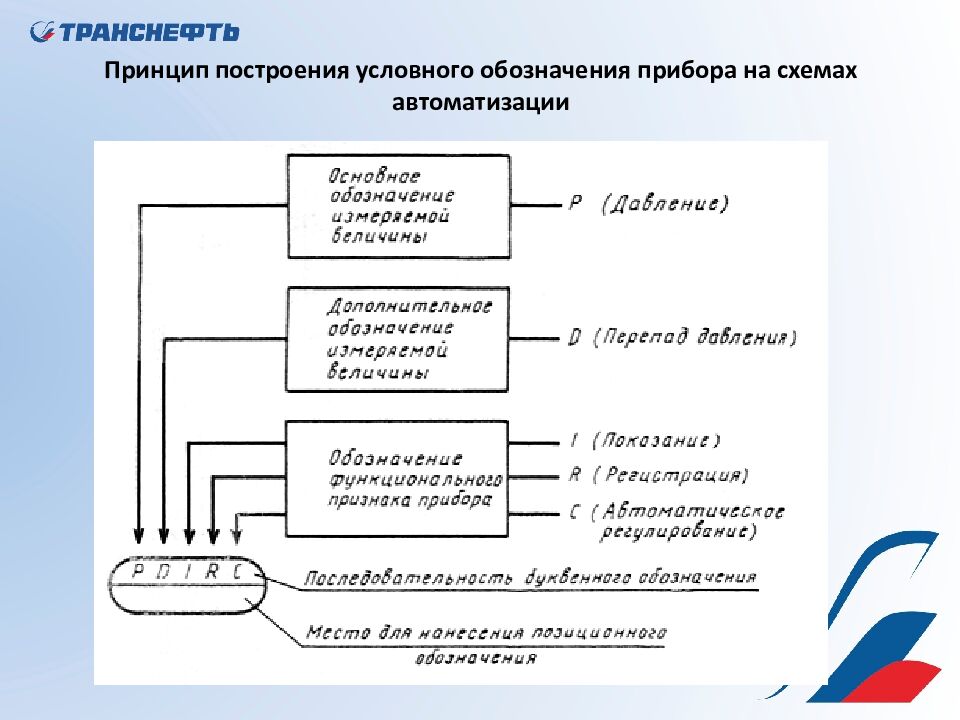

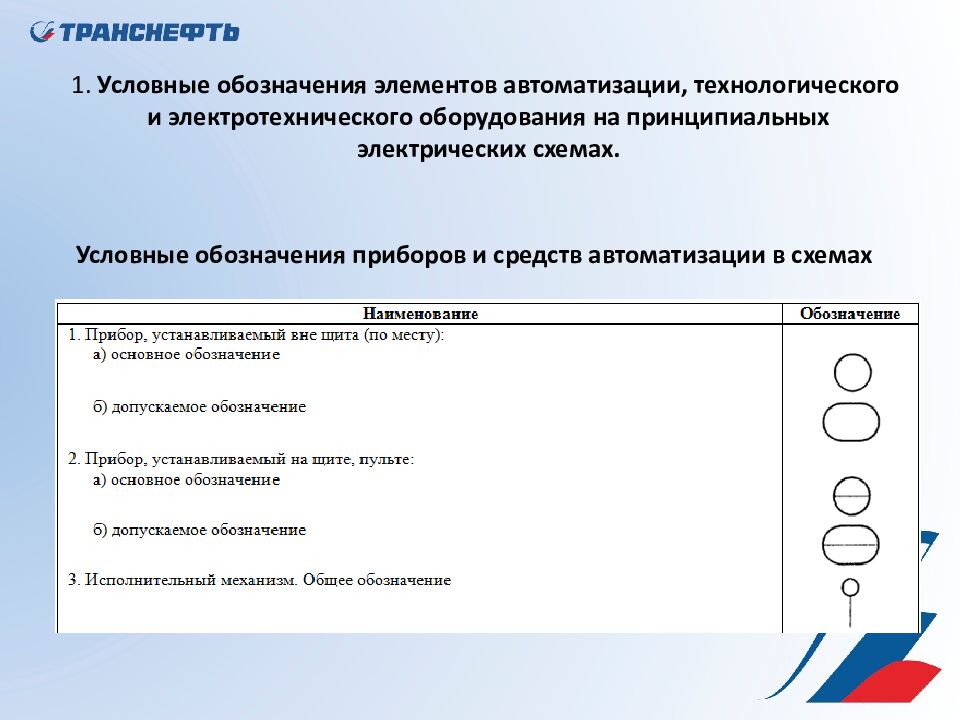

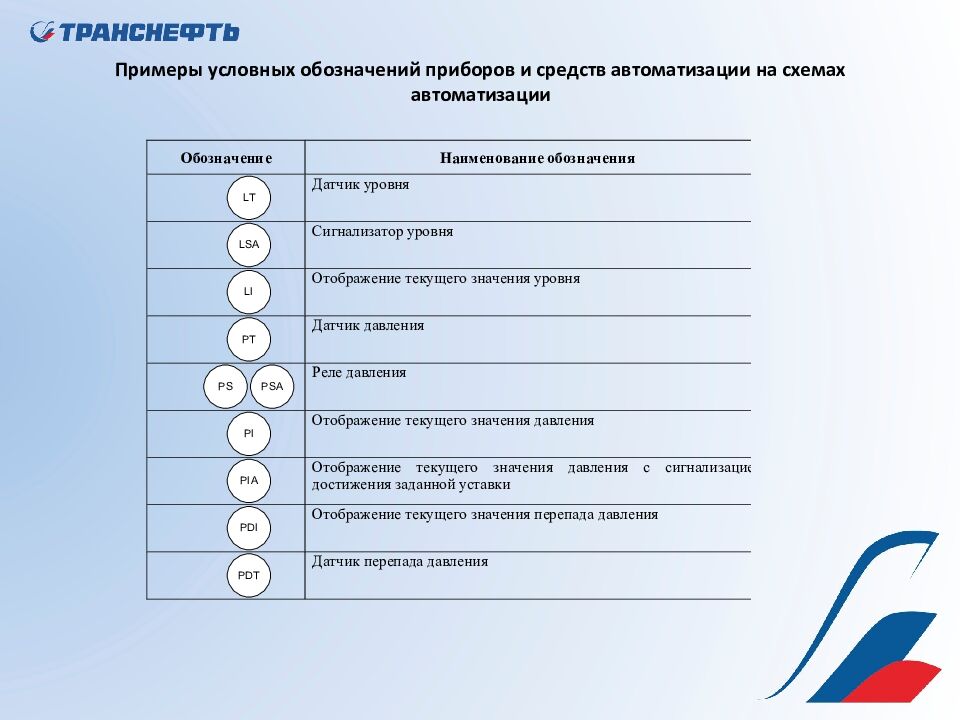

Условные обозначения приборов и средств автоматизации в схемах

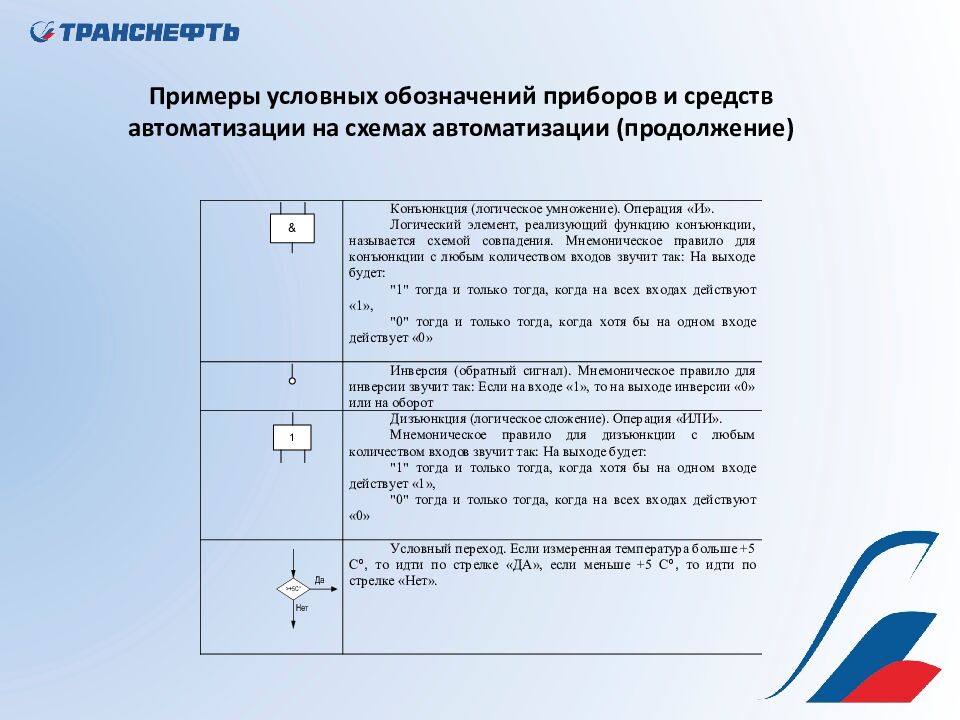

Примеры условных обозначений приборов и средств автоматизации на схемах автоматизации (продолжение)

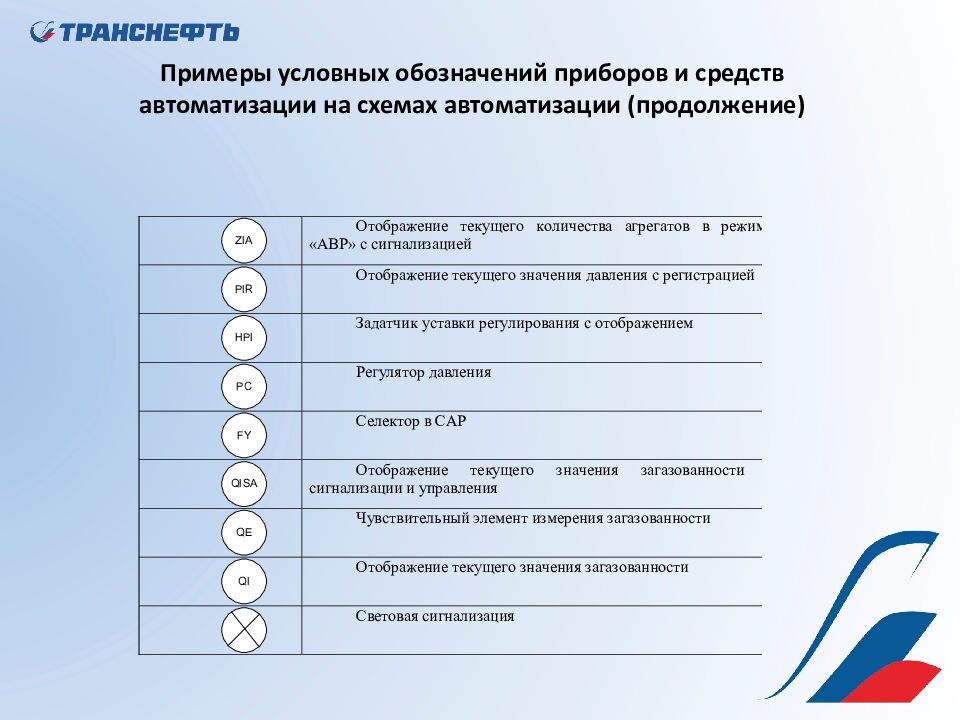

Примеры условных обозначений приборов и средств автоматизации на схемах автоматизации (продолжение)
Примеры условных обозначений приборов и средств автоматизации на схемах автоматизации (продолжение)

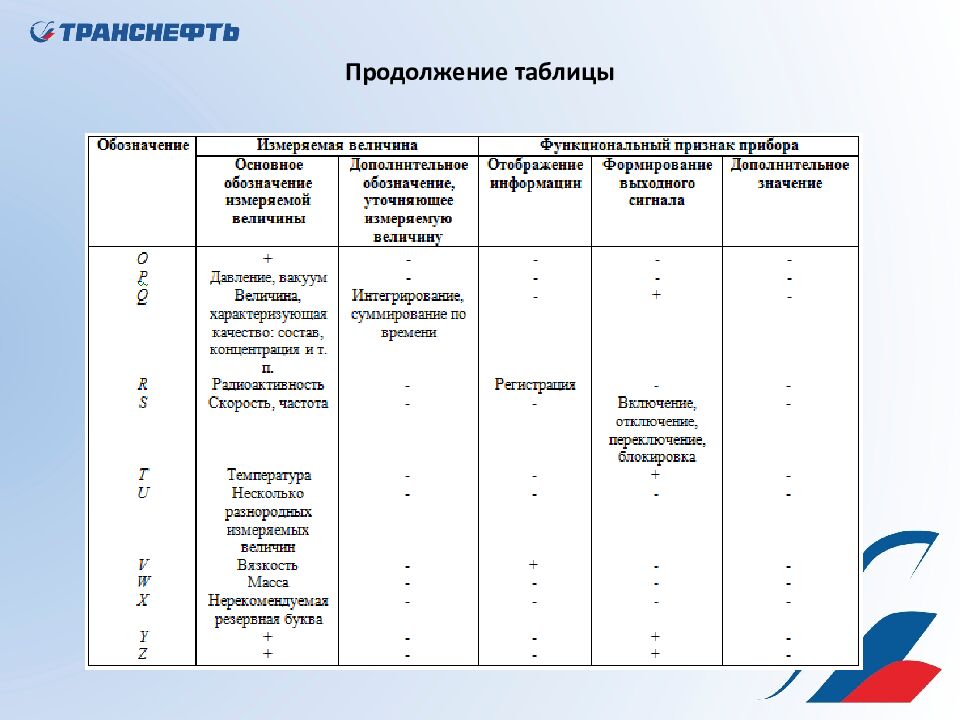

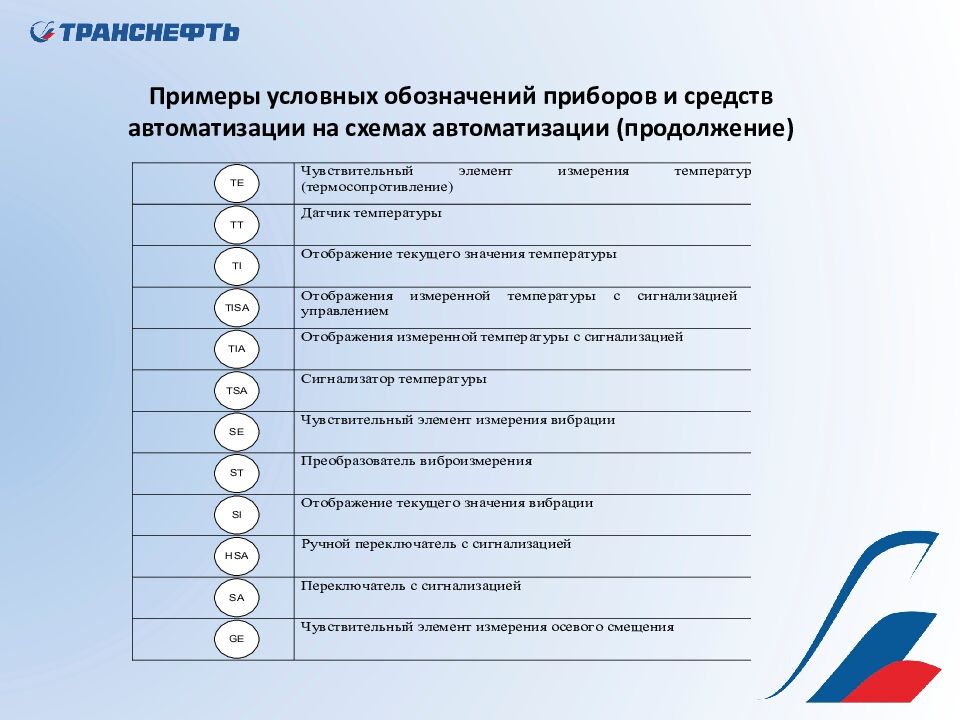

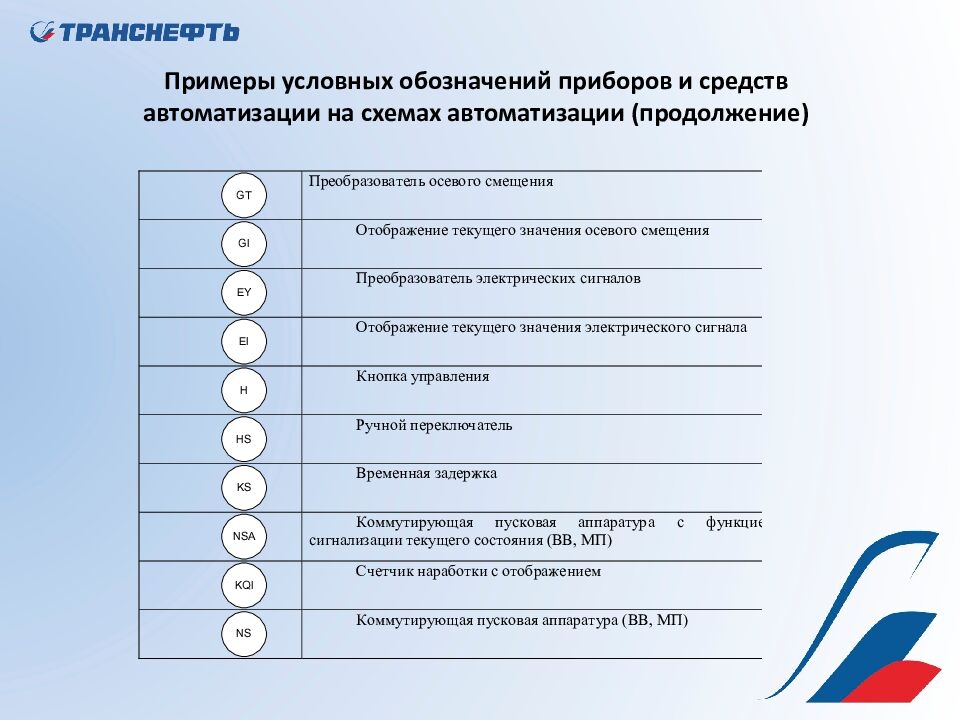

Примеры условных обозначений приборов и средств автоматизации на схемах автоматизации (продолжение)

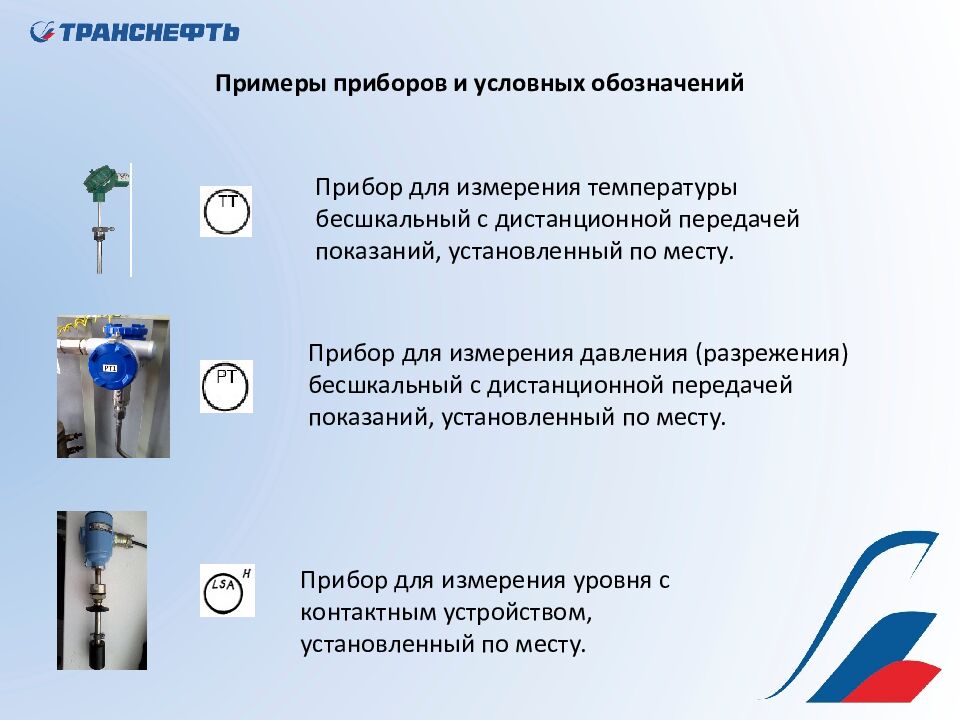

Прибор для измерения температуры бесшкальный с дистанционной передачей показаний, установленный по месту. Прибор для измерения давления (разрежения) бесшкальный с дистанционной передачей показаний, установленный по месту. Прибор для измерения уровня с контактным устройством, установленный по месту.

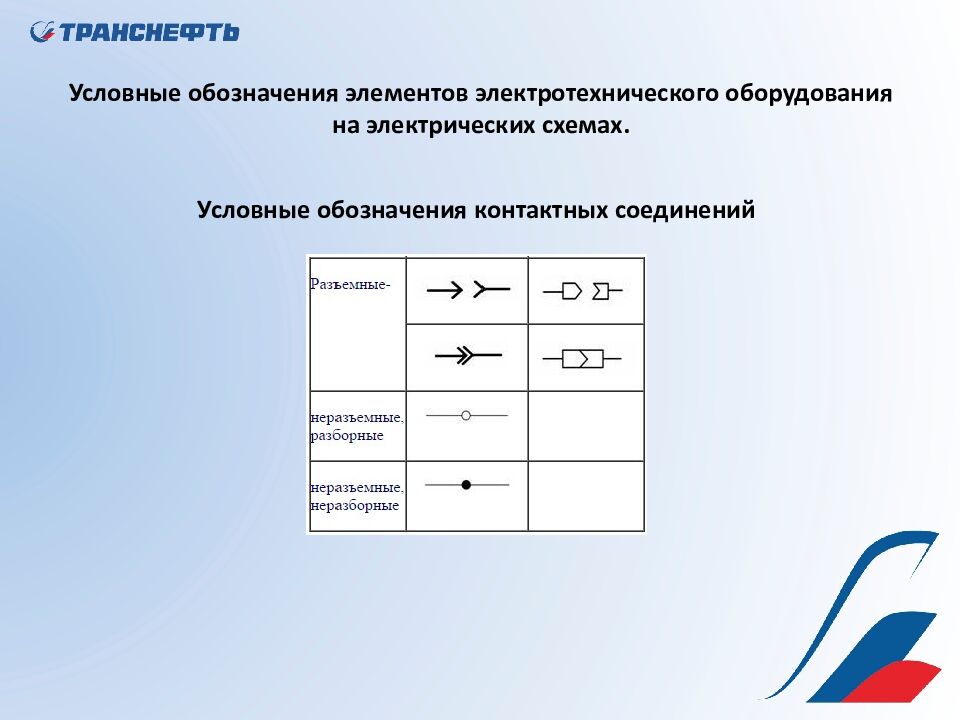

Условные обозначения контактных соединений

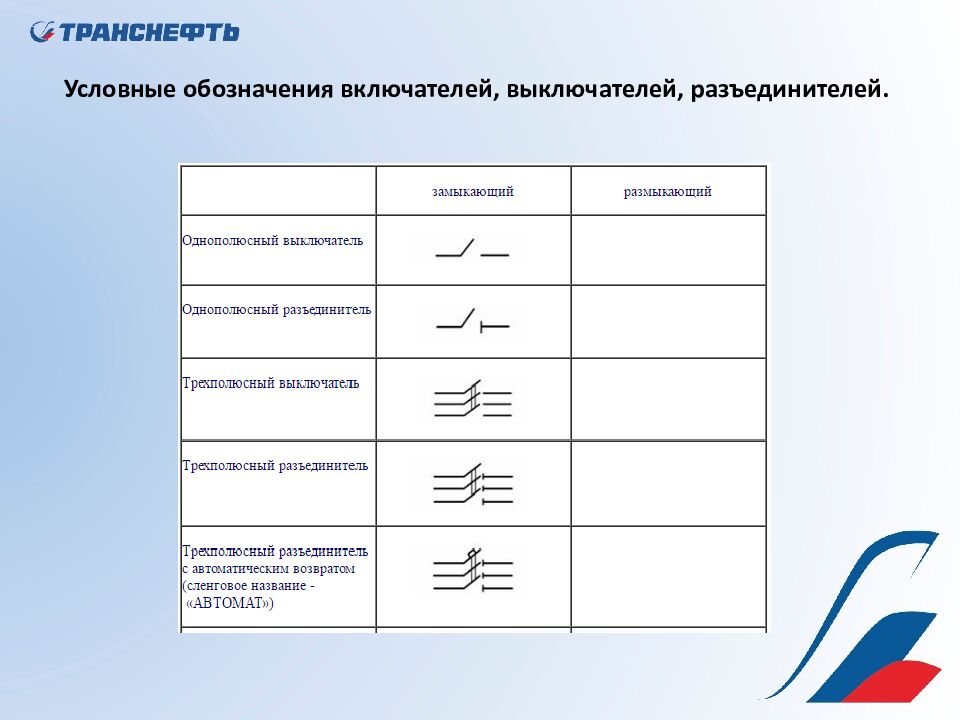

Условные обозначения включателей, выключателей, разъеди нителей.

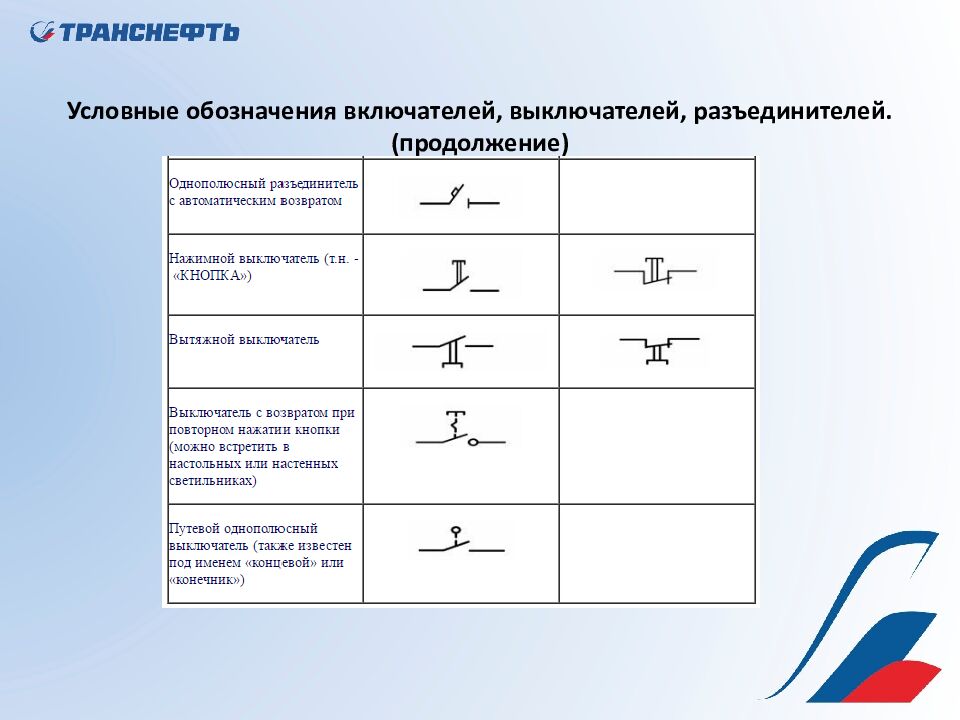

Условные обозначения включателей, выключателей, разъеди нителей. (продолжение)

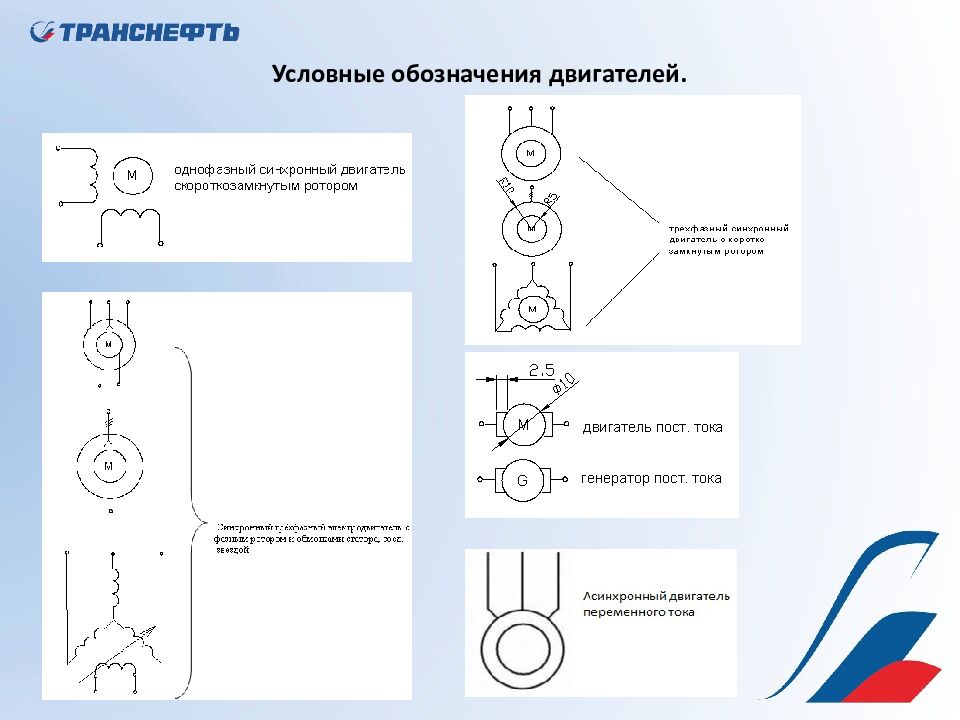

Условные обозначения двигателей.

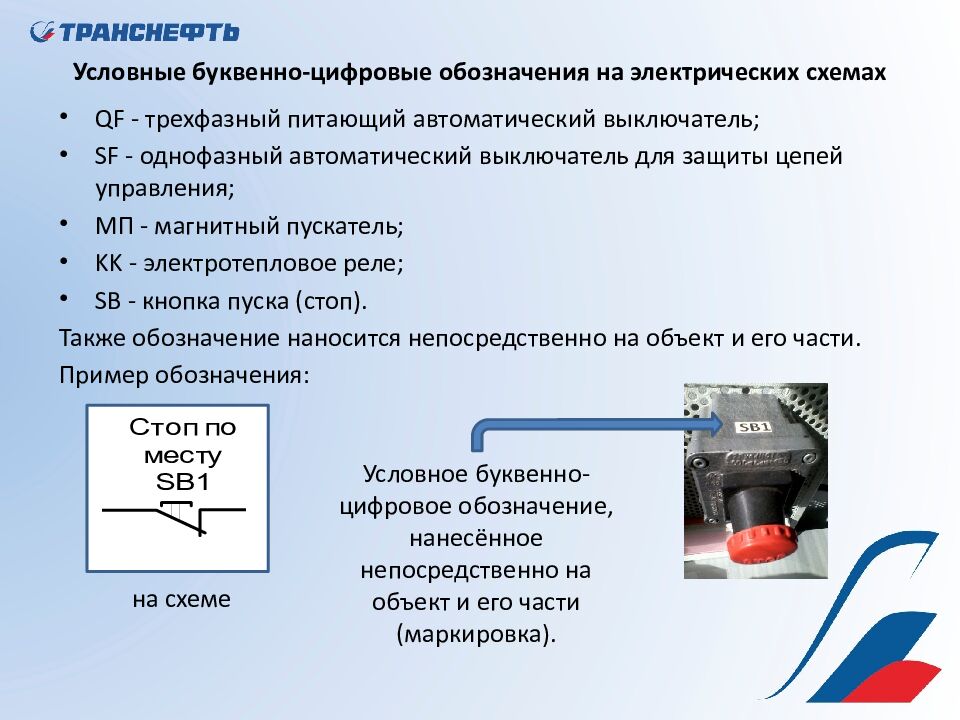

QF - трехфазный питающий автоматический выключатель; SF - однофазный автоматический выключатель для защиты цепей управления; MП - магнитный пускатель; KK - электротепловое реле; SB - кнопка пуска (стоп). Также обозначение наносится непосредственно на объект и его части. Пример обозначения: на схеме Условное буквенно-цифровое обозначение, нанесённое непосредственно на объект и его части (маркировка).

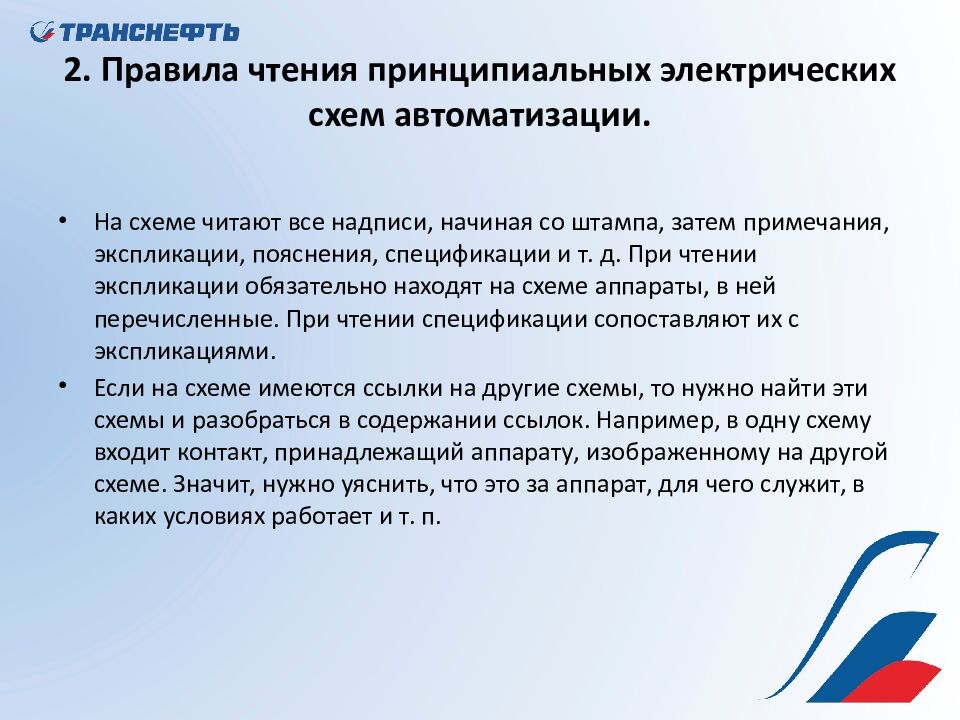

На схеме читают все надписи, начиная со штампа, затем примечания, экспликации, пояснения, спецификации и т. д. При чтении экспликации обязательно находят на схеме аппараты, в ней перечисленные. При чтении спецификации сопоставляют их с экспликациями. Если на схеме имеются ссылки на другие схемы, то нужно найти эти схемы и разобраться в содержании ссылок. Например, в одну схему входит контакт, принадлежащий аппарату, изображенному на другой схеме. Значит, нужно уяснить, что это за аппарат, для чего служит, в каких условиях работает и т. п.

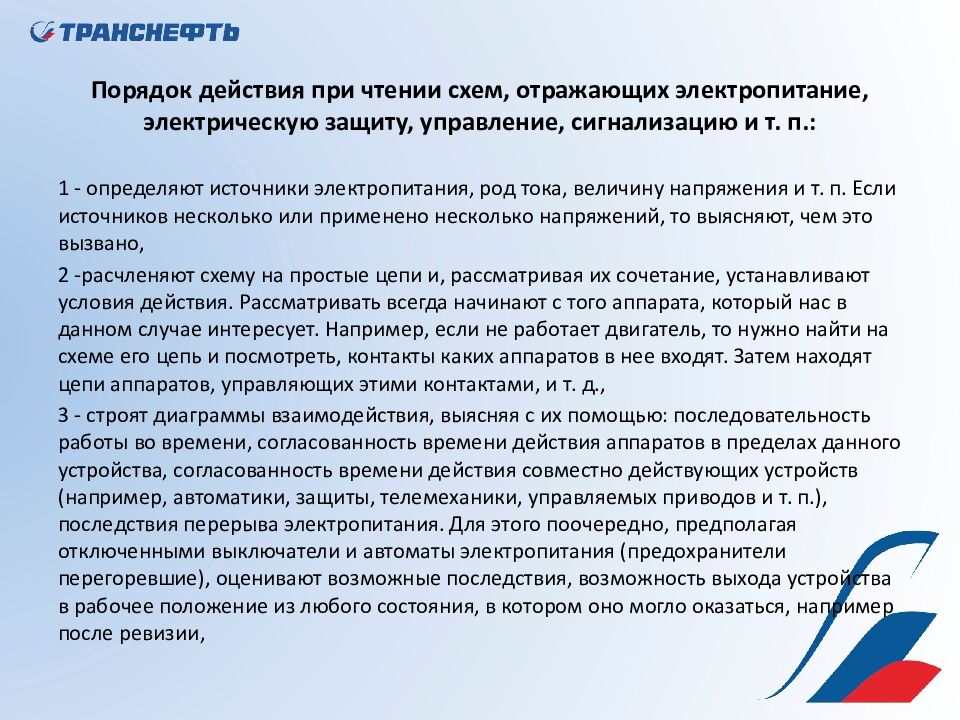

1 - определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько или применено несколько напряжений, то выясняют, чем это вызвано, 2 -расчленяют схему на простые цепи и, рассматривая их сочетание, устанавливают условия действия. Рассматривать всегда начинают с того аппарата, который нас в данном случае интересует. Например, если не работает двигатель, то нужно найти на схеме его цепь и посмотреть, контакты каких аппаратов в нее входят. Затем находят цепи аппаратов, управляющих этими контактами, и т. д., 3 - строят диаграммы взаимодействия, выясняя с их помощью: последовательность работы во времени, согласованность времени действия аппаратов в пределах данного устройства, согласованность времени действия совместно действующих устройств (например, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого поочередно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают возможные последствия, возможность выхода устройства в рабочее положение из любого состояния, в котором оно могло оказаться, например после ревизии,

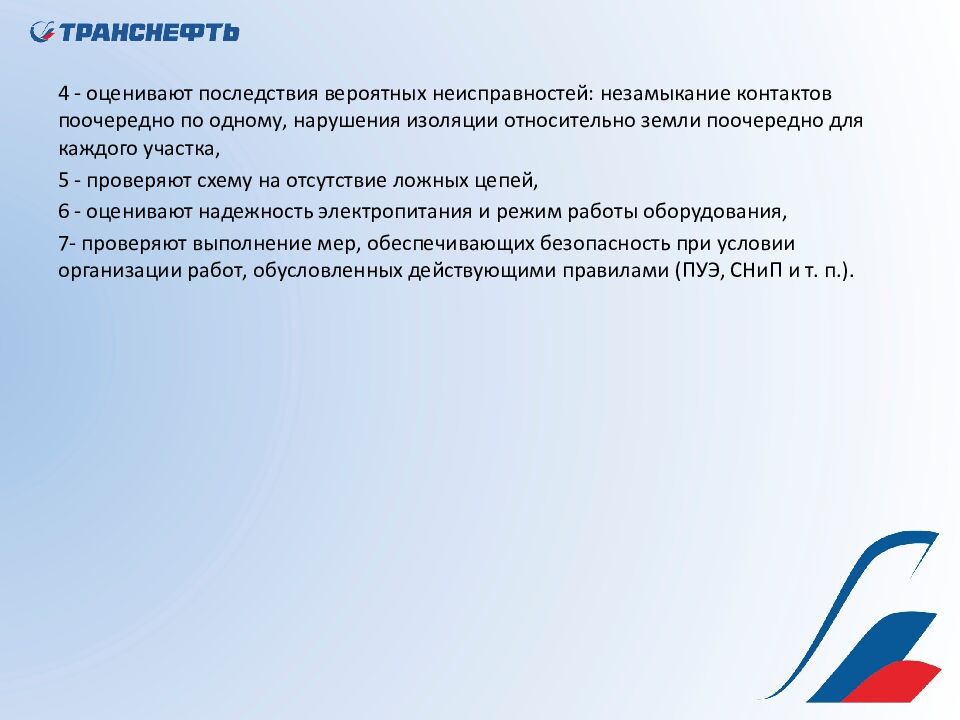

4 - оценивают последствия вероятных неисправностей: незамыкание контактов поочередно по одному, нарушения изоляции относительно земли поочередно для каждого участка, 5 - проверяют схему на отсутствие ложных цепей, 6 - оценивают надежность электропитания и режим работы оборудования, 7- проверяют выполнение мер, обеспечивающих безопасность при условии организации работ, обусловленных действующими правилами (ПУЭ, СНиП и т. п.).

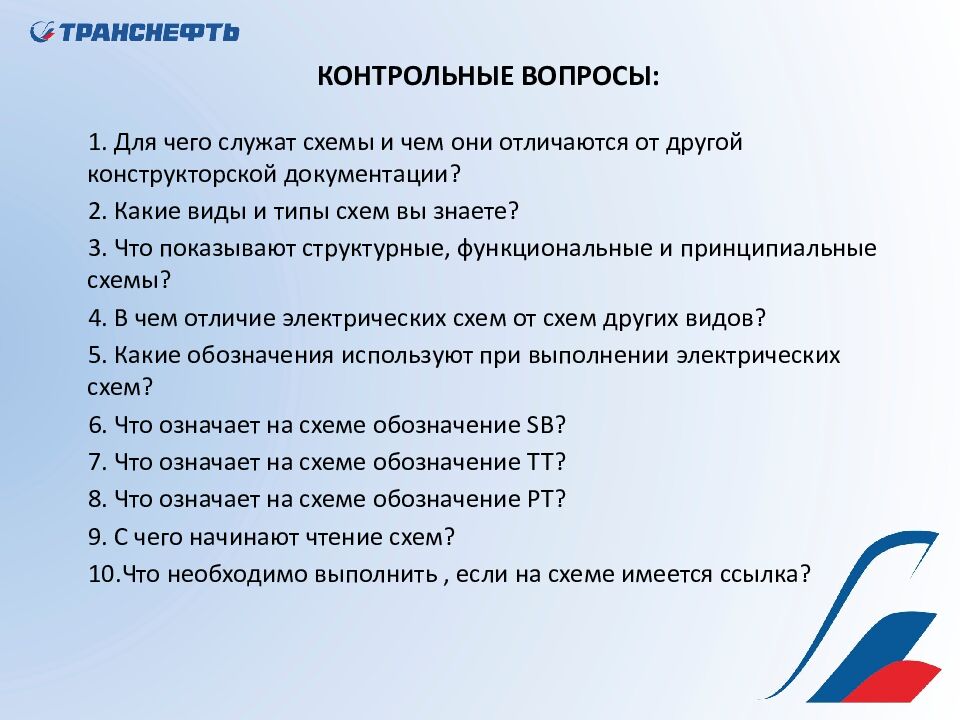

1. Для чего служат схемы и чем они отличаются от другой конструкторской документации? 2. Какие виды и типы схем вы знаете? 3. Что показывают структурные, функциональные и принципиальные схемы? 4. В чем отличие электрических схем от схем других видов? 5. Какие обозначения используют при выполнении электрических схем? 6. Что означает на схеме обозначение SB ? 7. Что означает на схеме обозначение TT ? 8. Что означает на схеме обозначение PT ? 9. С чего начинают чтение схем? 10.Что необходимо выполнить, если на схеме имеется ссылка?
