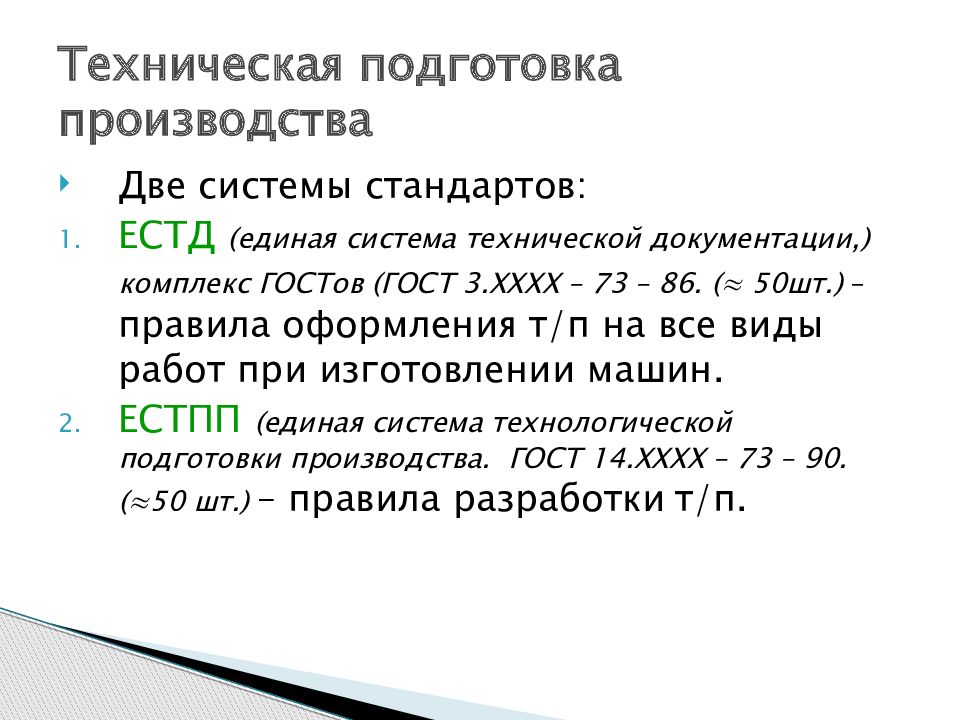

Две системы стандартов: ЕСТД (единая система технической документации,) комплекс ГОСТов (ГОСТ 3.ХХХХ – 73 – 86. (≈ 50шт.) – правила оформления т/п на все виды работ при изготовлении машин. ЕСТПП (единая система технологической подготовки производства. ГОСТ 14.ХХХХ – 73 – 90. (≈50 шт.) – правила разработки т/п. Техническая подготовка производства
Для организации производства новой машины необходимо произвести техническую подготовку производства. Техническая подготовка, состоит из конструкторской и технологической подготовки производства. Конструкторскую подготовку производства можно вести параллельно выпуску старой продукции. Техническая подготовка производства
– совокупность мероприятий, обеспечивающих технологическую готовность производства. Технологическая готовность производства подразумевает наличие на предприятии полных комплектов конструкторской и технологической документации и СТО, необходимых для изготовления необходимого количества изделий, c заданными технико-экономическими показателями. Пример: трактор Беларусь – 19000 деталей, электровоз – 250000 деталей. Технологическая подготовка производства
Изделие Трудоемкость конструирования Трудоемкость проектирования т/п в часах в процентах в часах в процентах Паровая турбина 82292 100 207125 252 Гидротурбина 67800 100 202400 300 Кран мостовой 10433 100 43710 420 Экскаватор 51575 100 94481 183 Гусеничный трактор 125000 100 620000 496
Обеспечение технологичности изделия. Разработка техпроцессов. Проектирование и изготовление СТО (станки, приспособления, вспомогательный, мерительный и режущий инструмент). Организация и управление ТПП. Основные функции ТПП:
Технический принцип. Экономический принцип. Технический принцип – проектируемый техпроцесс должен полностью обеспечить все требования рабочего чертежа и технические условия на изготовление заданного изделия, (безусловно), иначе 100% брак. По техническому принципу можно разработать несколько вариантов техпроцесса. Принципы проектирования технологических процессов
Экономический принцип – изготовление изделия должно вестись с минимальными затратами труда и издержками производства. Принципы проектирования технологических процессов

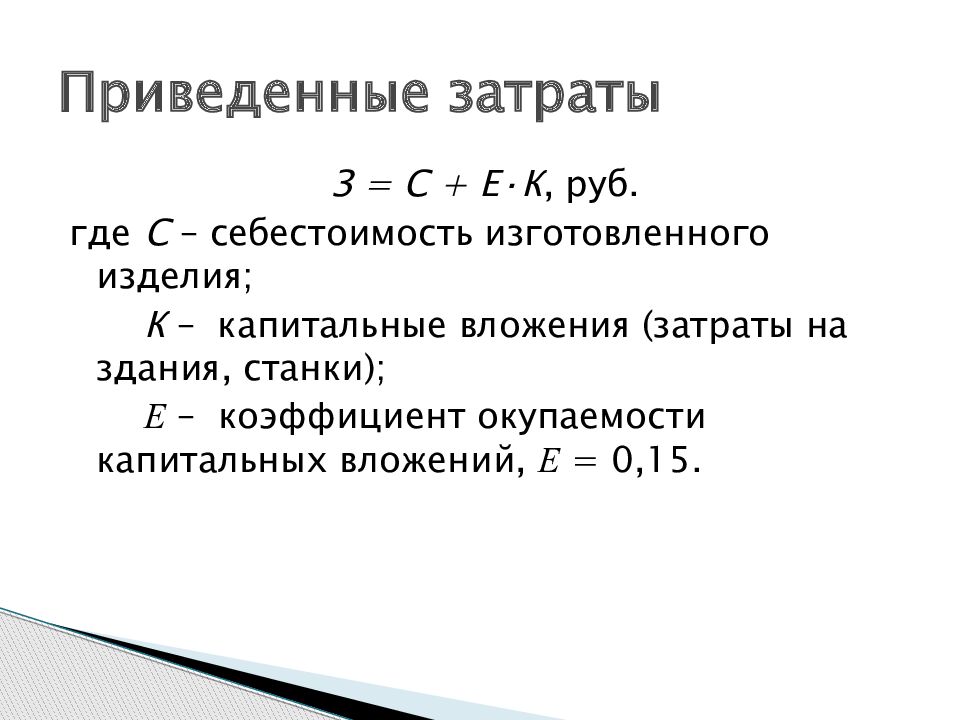

З = С + Е · К, руб. где С – себестоимость изготовленного изделия; К – капитальные вложения (затраты на здания, станки); Е – коэффициент окупаемости капитальных вложений, Е = 0,15. Приведенные затраты

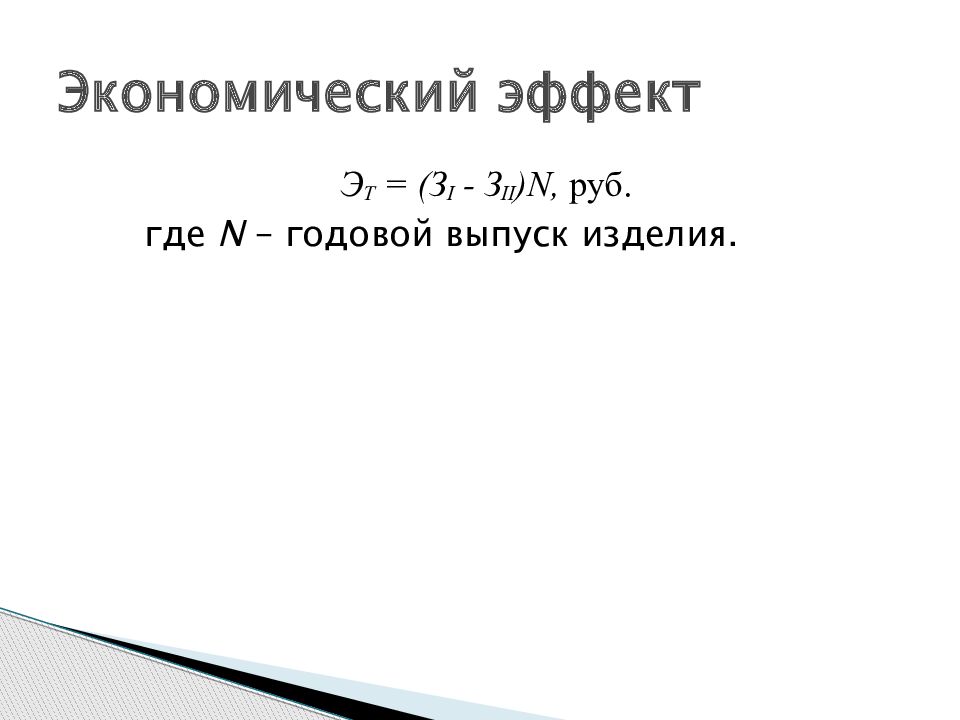

Э Т = (З I - З II ) N, руб. где N – годовой выпуск изделия. Экономический эффект
V c min V п max Выбирается оптимальная скорость, обычно средняя.

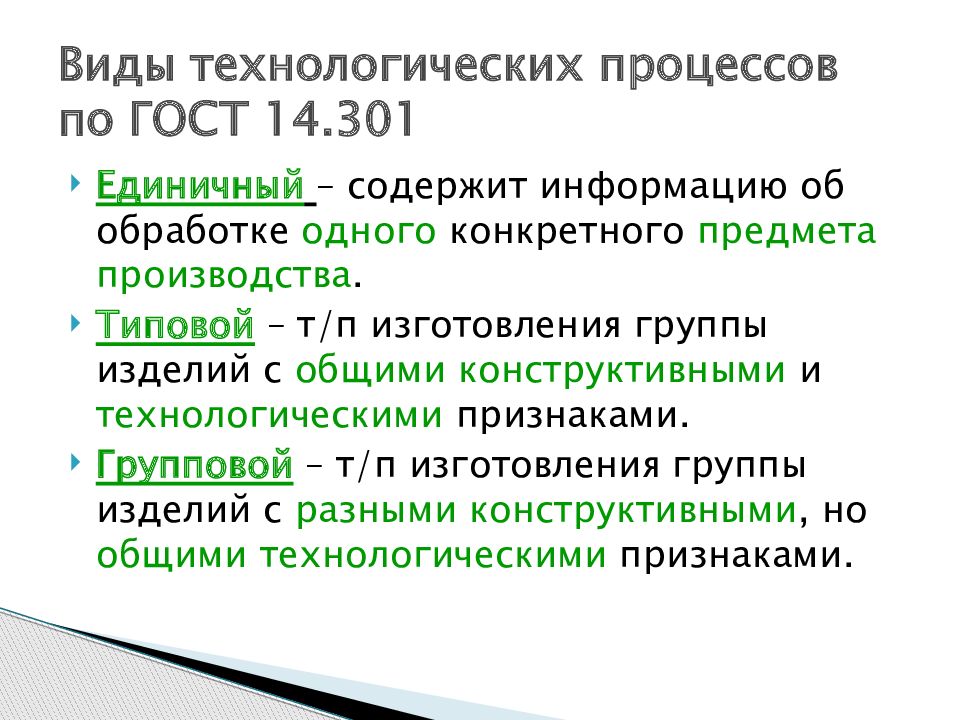

Единичный – содержит информацию об обработке одного конкретного предмета производства. Типовой – т/п изготовления группы изделий с общими конструктивными и технологическими признаками. Групповой – т/п изготовления группы изделий с разными конструктивными, но общими технологическими признаками. Виды технологических процессов по ГОСТ 14.301
Базовая - рабочий чертеж изделия и годовая программа выпуска. Руководящая – ГОСТы, стандарты предприятия, нормативы, производственные инструкции, классификаторы, документы по технике безопасности. Справочная – каталоги, паспорта, справочники, методические материалы, планировки производственных участков и др. техническая литература. Исходная информация для проектирования т/п
Анализ исходных данных для разработки т/п. Выбор и анализ действующего типового, группового или поиск аналога единичного т/п. Выбор исходной заготовки и методов ее изготовления. Выбор технологических баз. Этапы разработки единичного технологического процесса (ГОСТ 14.301)
Составление технологического маршрута обработки с выбором состава СТО. Разработка технологических операций. Нормирование т/п. Определение требований экологии и БЖД. Расчет экономической эффективности т/п. Оформление технологической документации. Этапы разработки единичного технологического процесса (ГОСТ 14.301)
