Первый слайд презентации: Резьба

Её образование, разновидности, изображение и обозначение Резьба

Изображение слайда

Слайд 2

В основе образования резьбы лежит винтовая линия, которая может располагаться на любой поверхности вращения. Практическое значение имеют винтовые линии расположенные на цилиндрической и конической поверхностях. Цилиндрическая винтовая линия представляет собой траекторию движения точки, совершающей одновременно два равномерных перемещения: вращение вокруг оси цилиндра, перемещение вдоль оси. Коническая винтовая линия - это траектория движения точки, совершающей одновременно три равномерных перемещения: вращение вокруг оси конуса, движение вдоль оси и радиальное перемещение в по направлению к оси конуса.

Изображение слайда

Слайд 3: Цилиндрическая винтовая линия

Изображение слайда

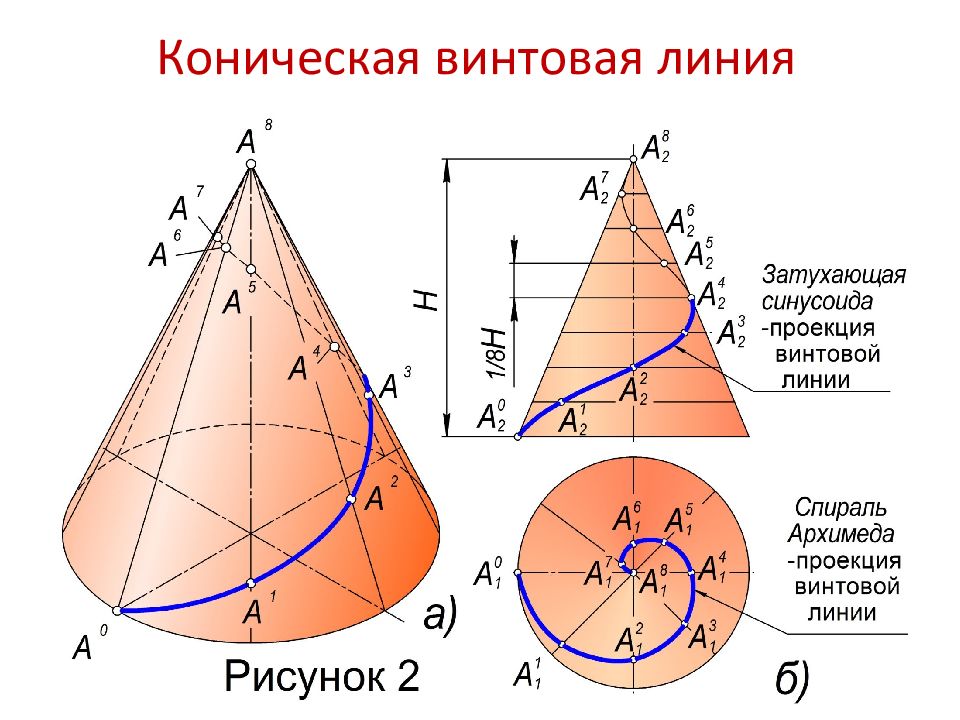

Слайд 4: Коническая винтовая линия

Изображение слайда

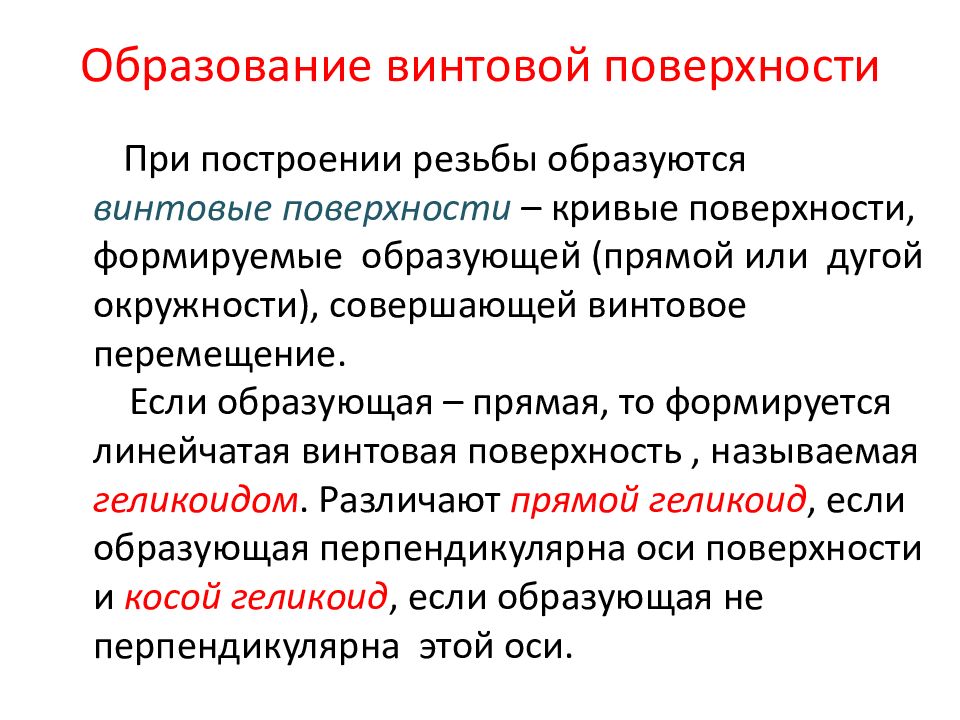

Слайд 5: Образование винтовой поверхности

При построении резьбы образуются винтовые поверхности – кривые поверхности, формируемые образующей (прямой или дугой окружности), совершающей винтовое перемещение. Если образующая – прямая, то формируется линейчатая винтовая поверхность, называемая геликоидом. Различают прямой геликоид, если образующая перпендикулярна оси поверхности и косой геликоид, если образующая не перпендикулярна этой оси.

Изображение слайда

Слайд 6: Винтовые поверхности Прямой геликоид Косой геликоид

Изображение слайда

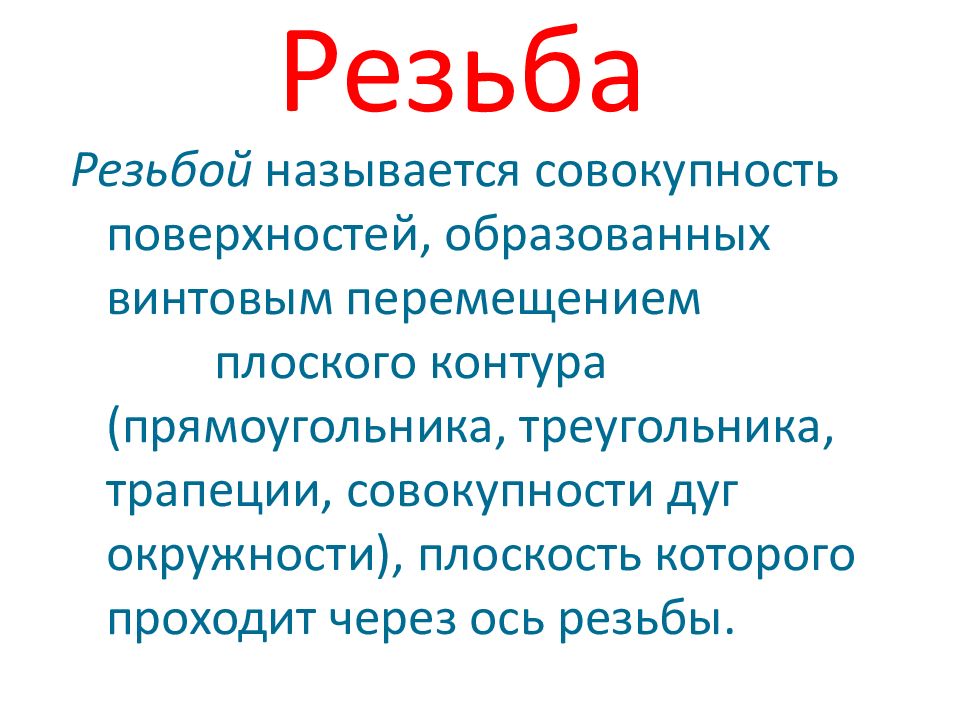

Слайд 7: Резьба

Резьбой называется совокупность поверхностей, образованных винтовым перемещением плоского контура (прямоугольника, треугольника, трапеции, совокупности дуг окружности), плоскость которого проходит через ось резьбы.

Изображение слайда

Слайд 8: Классификация резьбы

По назначению: Крепежная Крепежно-уплотнительная Ходовая Упорная Специальная По поверхности нарезания: По направлению заходов: По расположению: По величине шага: С крупным шагом С мелким шагом По числу заходов: наружная внутренняя многозаходная однозаходная

Изображение слайда

Слайд 9: Тип резьбы

Тип резьбы определяется формой образующего контура: равносторонний или равнобедренный треугольник (с углом при вершине 55 ) для крепёжных типов резьбы; прямоугольник для прямоугольной резьбы; равнобочная трапеция для трапецеидальной резьбы; неравнобочная трапеция для упорной резьбы; совокупность дуг окружностей для круглой резьбы.

Изображение слайда

Слайд 10: Параметры резьбы

Стрежень (наружная) Отверстие (внутренняя) D, d  номинальный диаметр резьбы ( D – для отверстия, d – для стержня) D 1, d 1 – внутренний диаметр резьбы ( D 1 – для отверстия, d 1 – для стержня) ; p  шаг резьбы – расстояние между соседними гребнями резьбы;   угол профиля резьбы;

Изображение слайда

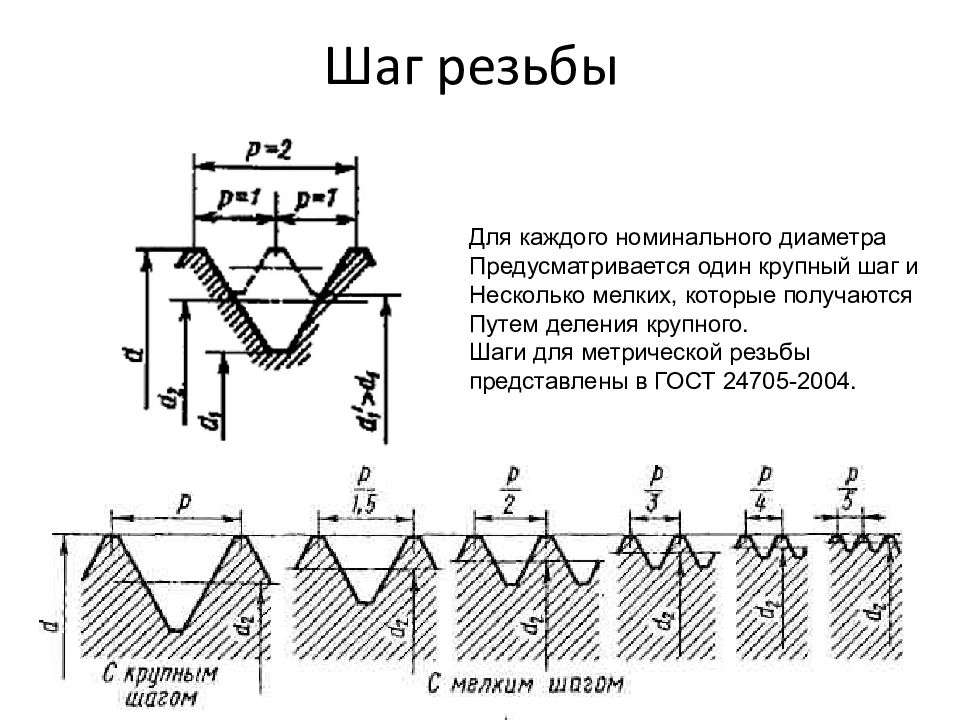

Слайд 11: Шаг резьбы

Для каждого номинального диаметра Предусматривается один крупный шаг и Несколько мелких, которые получаются Путем деления крупного. Шаги для метрической резьбы представлены в ГОСТ 24705-2004.

Изображение слайда

Слайд 12: Крепежные резьбы

. М е т р и ч е с к а я р е з ь б а - основная крепежная резьба предназначенная для соединения деталей. Имеет треугольный профиль φ = 60º, Обозначается буквой М Пример обозначения: М20; М20 х 1,5

Изображение слайда

Слайд 13: Крепежные резьбы

Дюймовая резьба Имеет треугольный профиль φ = 55º, диаметр – в дюймах, шаг – число ниток резьбы на длине в 1 дюйм. При обозначении указывают наружную резьбу в дюймах. Трубная резьба Предназначена для соединения труб Имеет треугольный профиль φ = 55º, диаметр – в дюймах (определяется диаметром отверстия трубы)

Изображение слайда

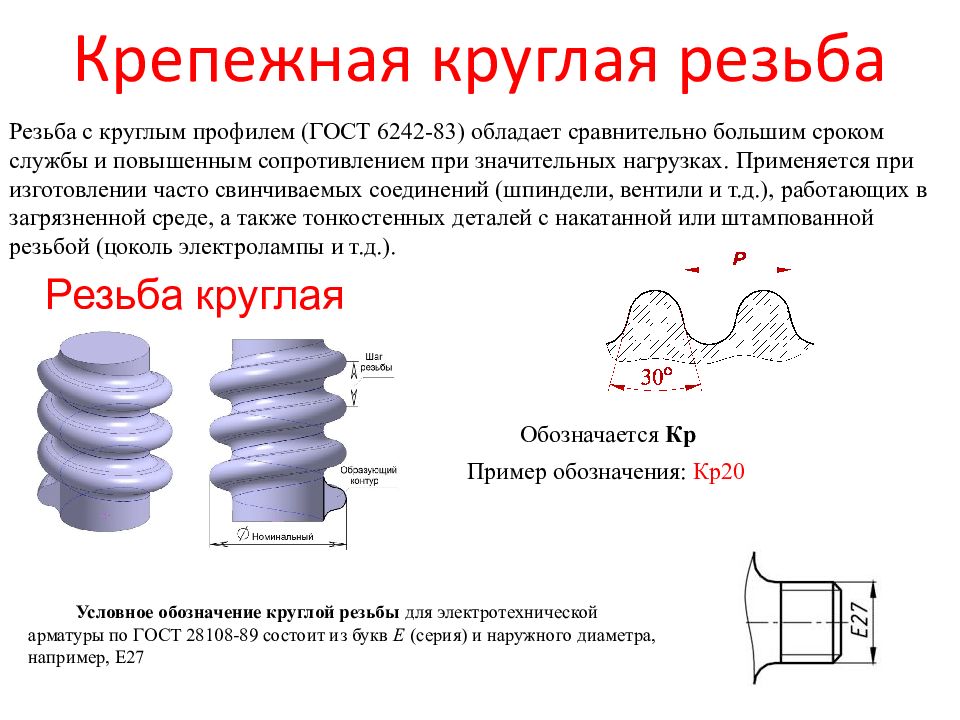

Слайд 14: Крепежная круглая резьба

Резьба круглая Резьба с круглым профилем (ГОСТ 6242-83) обладает сравнительно большим сроком службы и повышенным сопротивлением при значительных нагрузках. Применяется при изготовлении часто свинчиваемых соединений (шпиндели, вентили и т.д.), работающих в загрязненной среде, а также тонкостенных деталей с накатанной или штампованной резьбой (цоколь электролампы и т.д.). Обозначается Кр Пример обозначения: Кр20 Условное обозначение круглой резьбы   для электротехнической арматуры по ГОСТ 28108-89 состоит из букв   Е   (серия) и наружного диаметра, например, Е27

Изображение слайда

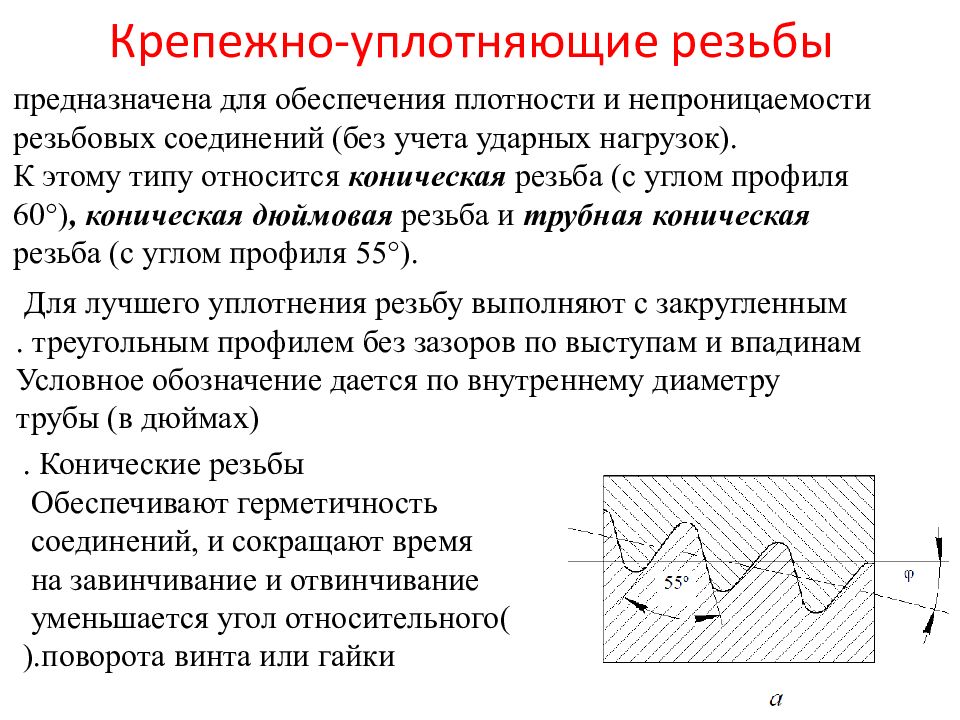

Слайд 15: Крепежно-уплотняющие резьбы

предназначена для обеспечения плотности и непроницаемости резьбовых соединений (без учета ударных нагрузок). К этому типу относится коническая резьба (с углом профиля 60 ), коническая дюймовая резьба и трубная коническая резьба (с углом профиля 55 ). Для лучшего уплотнения резьбу выполняют с закругленным треугольным профилем без зазоров по выступам и впадинам. Условное обозначение дается по внутреннему диаметру трубы (в дюймах) Конические резьбы. Обеспечивают герметичность соединений, и сокращают время на завинчивание и отвинчивание (уменьшается угол относительного поворота винта или гайки).

Изображение слайда

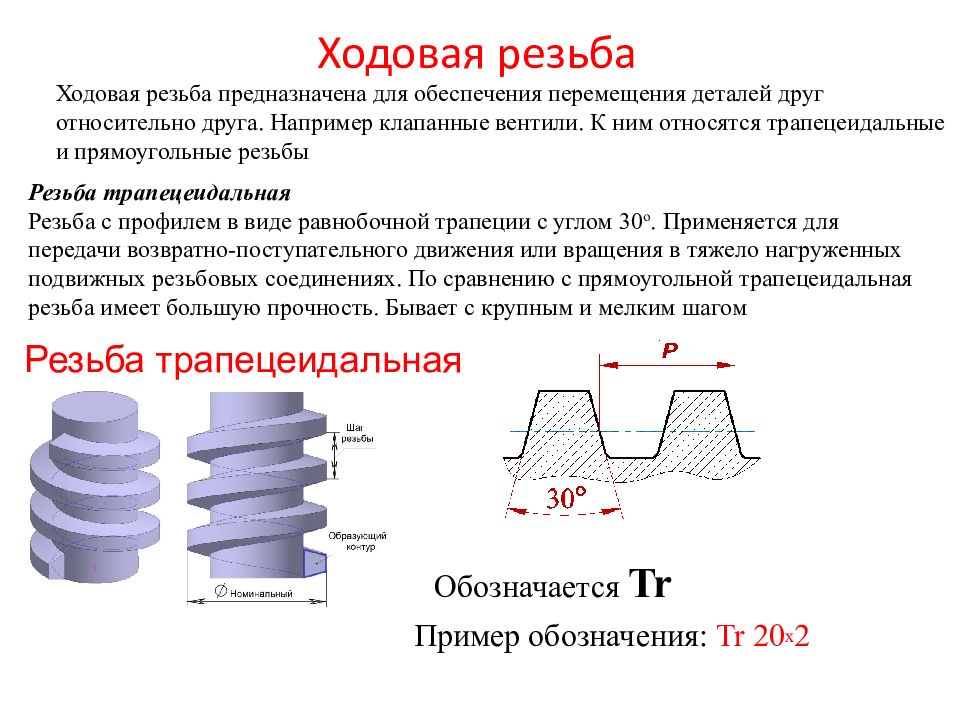

Слайд 16: Ходовая резьба

Резьба трапецеидальная Резьба с профилем в виде равнобочной трапеции с углом 30 о. Применяется для передачи возвратно-поступательного движения или вращения в тяжело нагруженных подвижных резьбовых соединениях. По сравнению с прямоугольной трапецеидальная резьба имеет большую прочность. Бывает с крупным и мелким шагом Резьба трапецеидальная Ходовая резьба предназначена для обеспечения перемещения деталей друг относительно друга. Например клапанные вентили. К ним относятся трапецеидальные и прямоугольные резьбы Обозначается Tr Пример обозначения: Tr 2 0 х 2

Изображение слайда

Слайд 17: Резьба прямоугольная

Прямоугольная ходовая резьба Применяется для передачи движения тяжело нагруженных подвижных резьбовых соединений. Обычно выполняется на грузовых и ходовых винтах. 3  Эта резьба имеет прямоугольный (или квадратный) нестандартный профиль, поэтому все ее размеры указываются на чертеже.

Изображение слайда

Слайд 18: Упорная резьба

Предназначена для перемещения деталей в одном направлении с меньшими усилиями, чем в другом. Используется в нажимных винтах с большой односторонней осевой нагрузкой. Резьба имеет несимметричный профиль. Специальные резьбы К специальным резьбам относят: 1) резьбы, имеющие стандартный профиль, но отличающиеся от стандартизованной резьбы диаметром или шагом; 2) резьбы с нестандартным профилем, например, прямоугольным, квадратным Обозначается буквой S Пример обозначения: S3 0 х 5

Изображение слайда

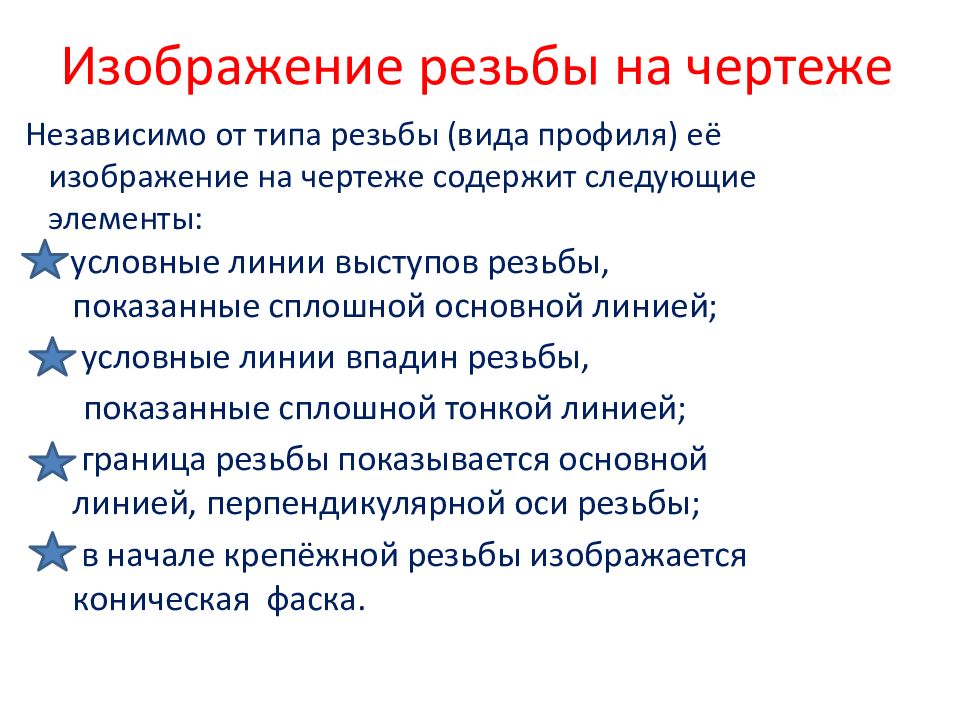

Слайд 19: Изображение резьбы на чертеже

Независимо от типа резьбы (вида профиля) её изображение на чертеже содержит следующие элементы: условные линии выступов резьбы, показанные сплошной основной линией; условные линии впадин резьбы, показанные сплошной тонкой линией; граница резьбы показывается основной линией, перпендикулярной оси резьбы; в начале крепёжной резьбы изображается коническая фаска.

Изображение слайда

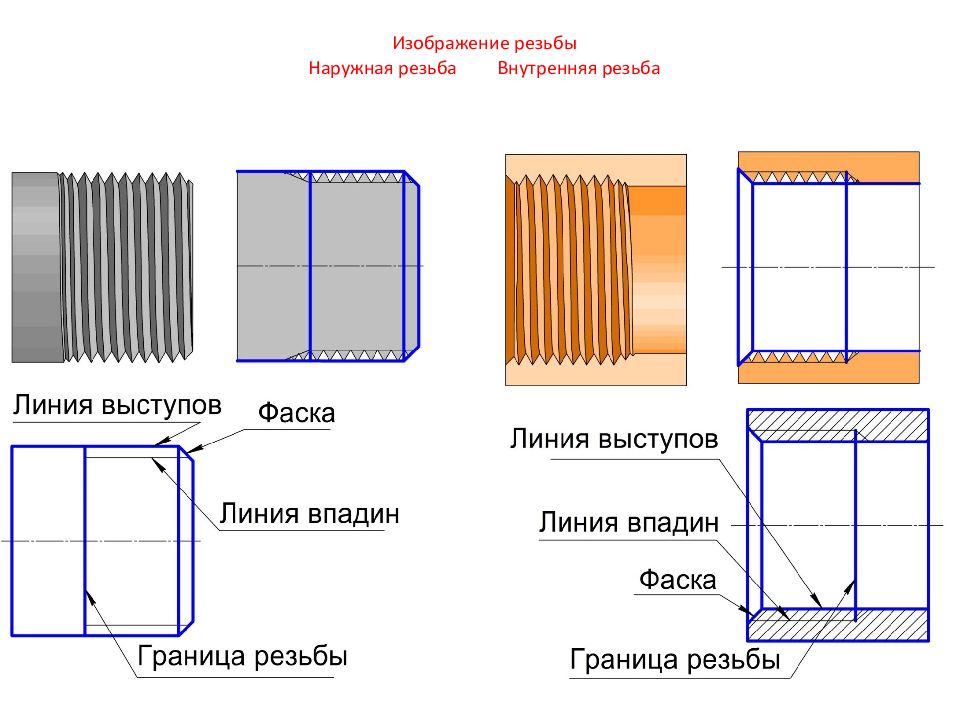

Слайд 20: Изображение резьбы Наружная резьба Внутренняя резьба

Изображение слайда

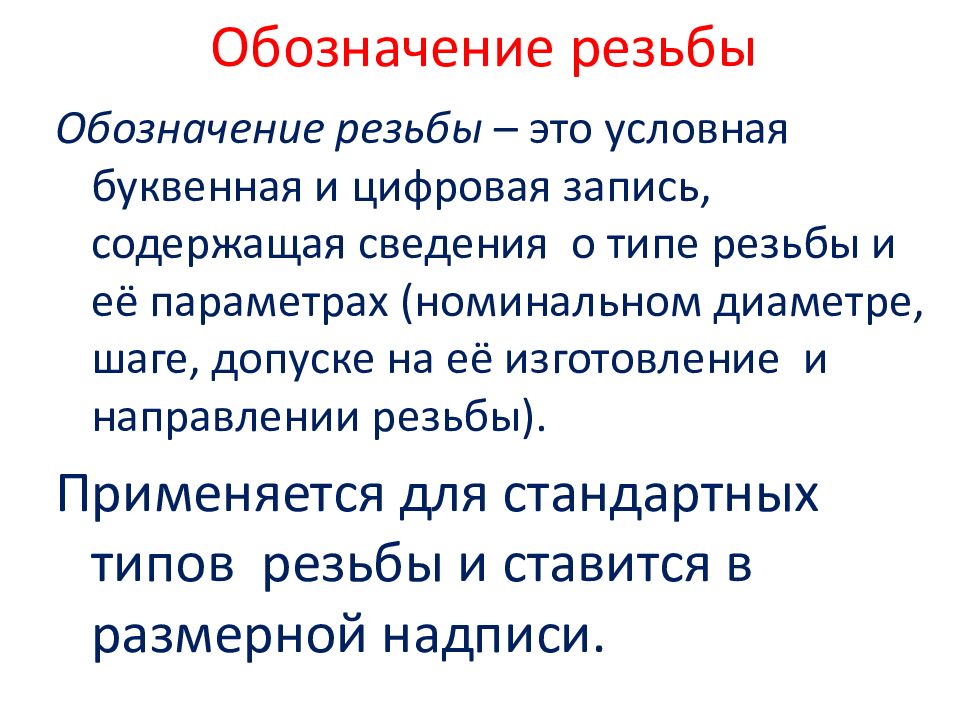

Слайд 21: Обозначение резьбы

Обозначение резьбы – это условная буквенная и цифровая запись, содержащая сведения о типе резьбы и её параметрах (номинальном диаметре, шаге, допуске на её изготовление и направлении резьбы). Применяется для стандартных типов резьбы и ставится в размерной надписи.

Изображение слайда

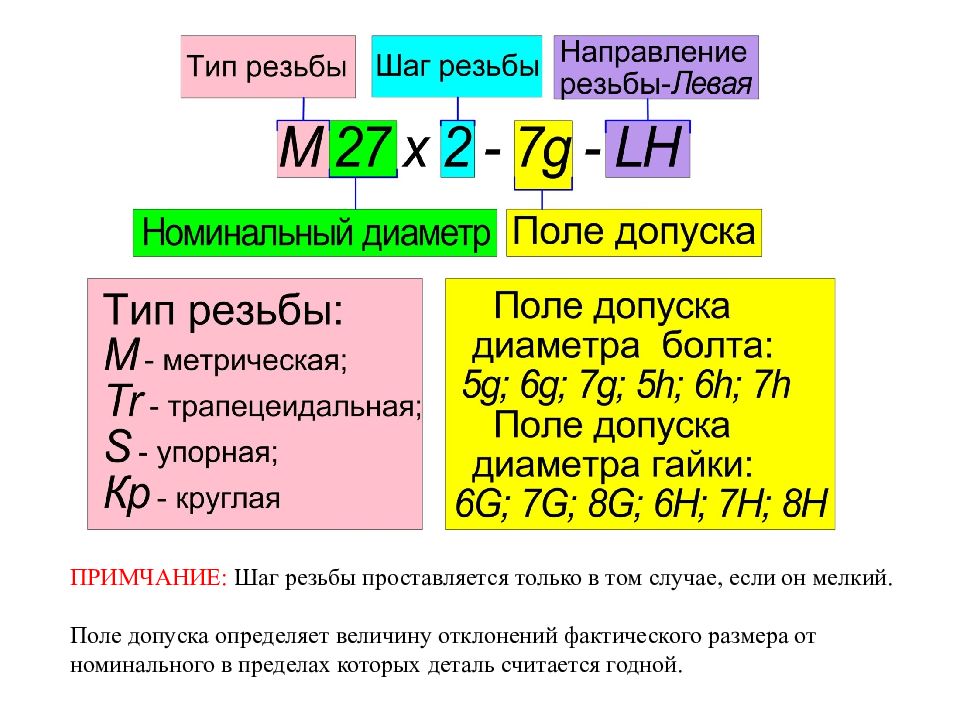

Слайд 22

ПРИМЧАНИЕ: Шаг резьбы проставляется только в том случае, если он мелкий. Поле допуска определяет величину отклонений фактического размера от номинального в пределах которых деталь считается годной.

Изображение слайда

Слайд 23: Примеры обозначения резьбы

Если резьба правая, то обычно ставятся три первых элемента обозначения. Третий элемент обозначения – шаг резьбы не ставится, если резьба имеет крупный шаг.

Изображение слайда

Слайд 24: Резьба метрическая

М20 - резьба метрическая диаметром 20 мм с крупным шагом, правая; М20 х 2 - резьба метрическая диаметром 20 мм с мелким шагом 2 мм, правая; М20 х 2- LH - резьба метрическая диаметром 20 мм с мелким шагом 2 мм, левая

Изображение слайда

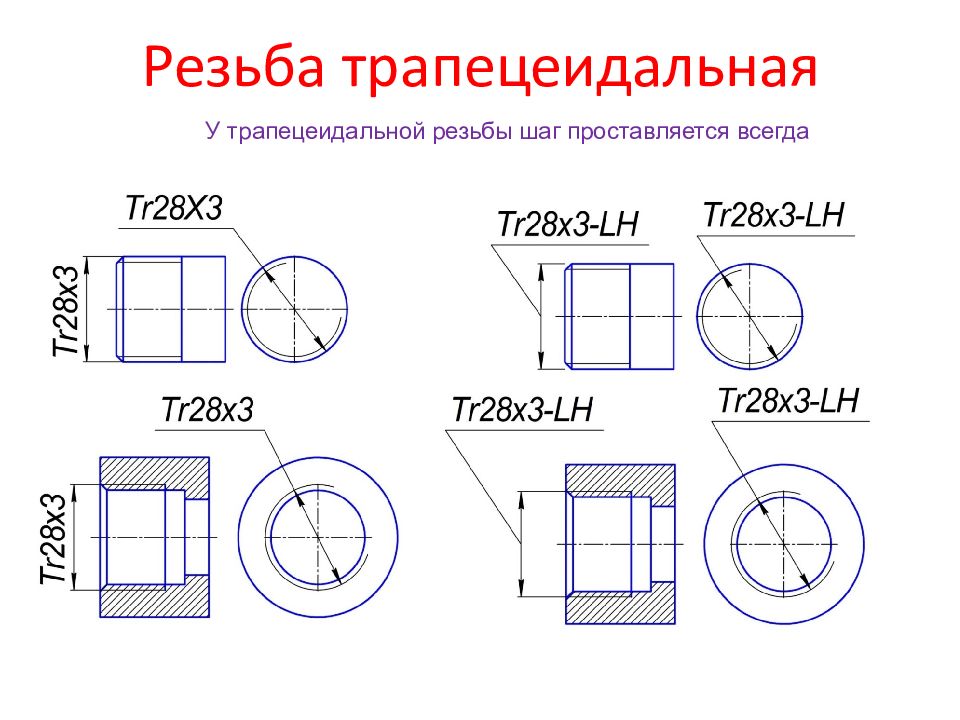

Слайд 25: Резьба трапецеидальная

У трапецеидальной резьбы шаг проставляется всегда

Изображение слайда

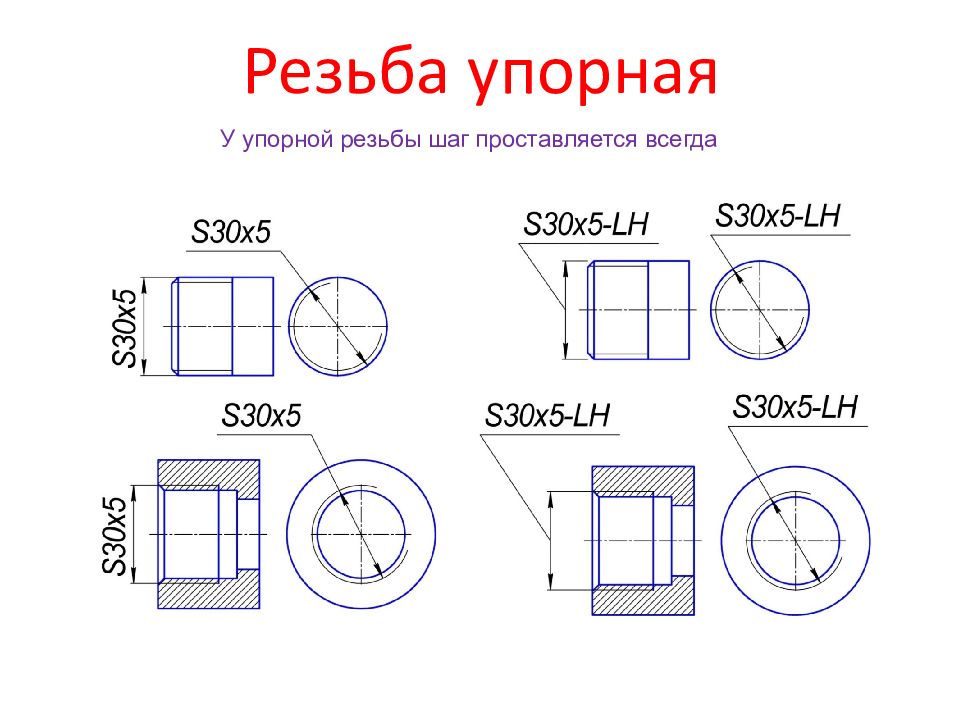

Слайд 26: Резьба упорная

У упорной резьбы шаг проставляется всегда

Изображение слайда

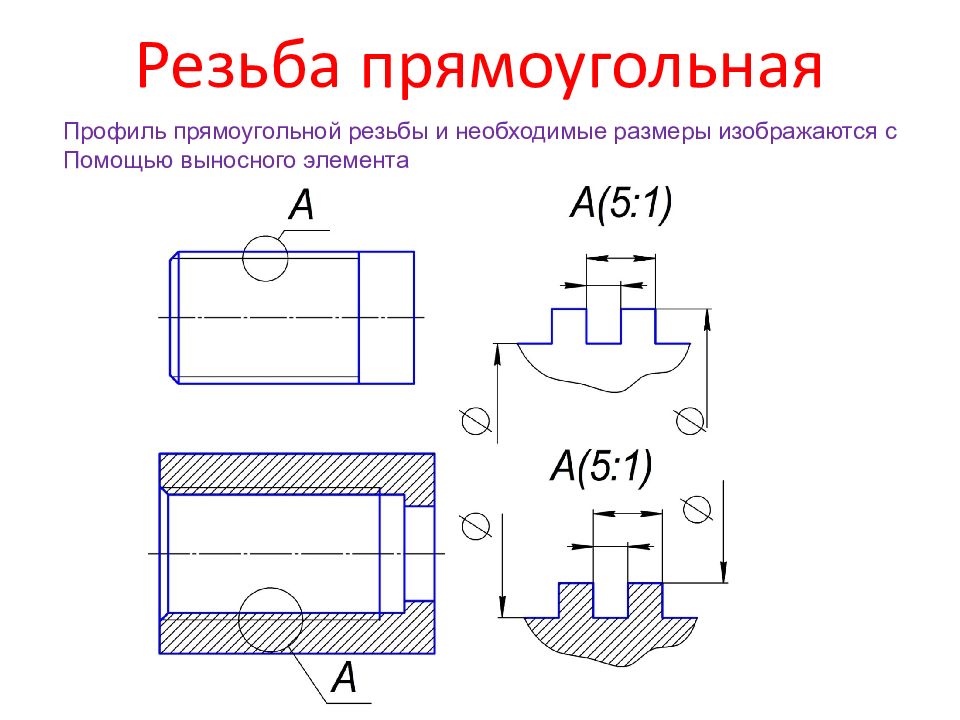

Слайд 27: Резьба прямоугольная

Профиль прямоугольной резьбы и необходимые размеры изображаются с Помощью выносного элемента

Изображение слайда

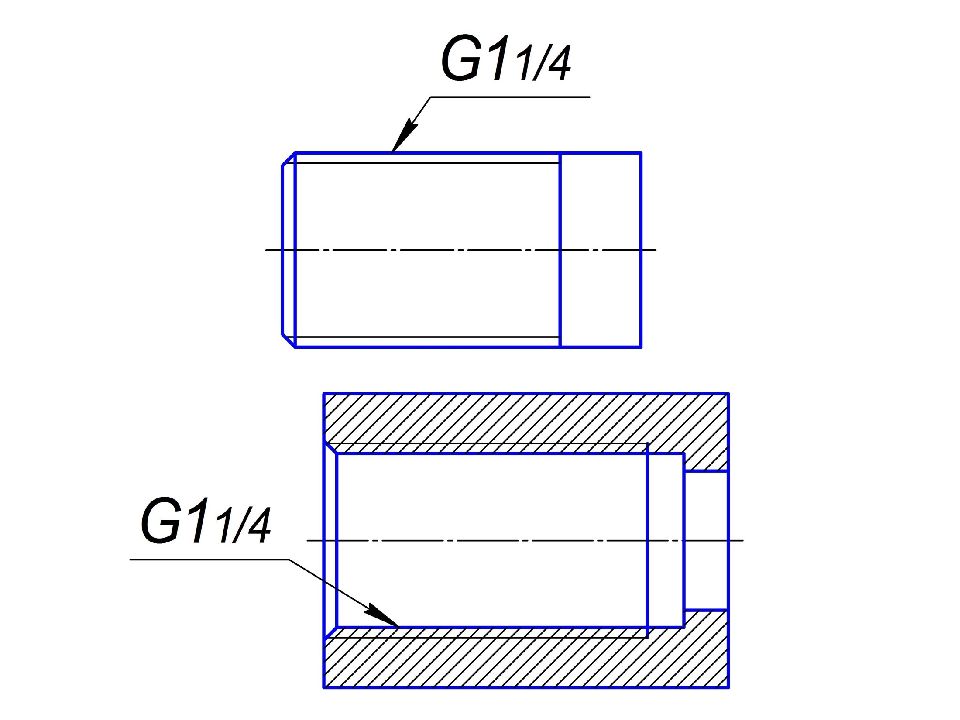

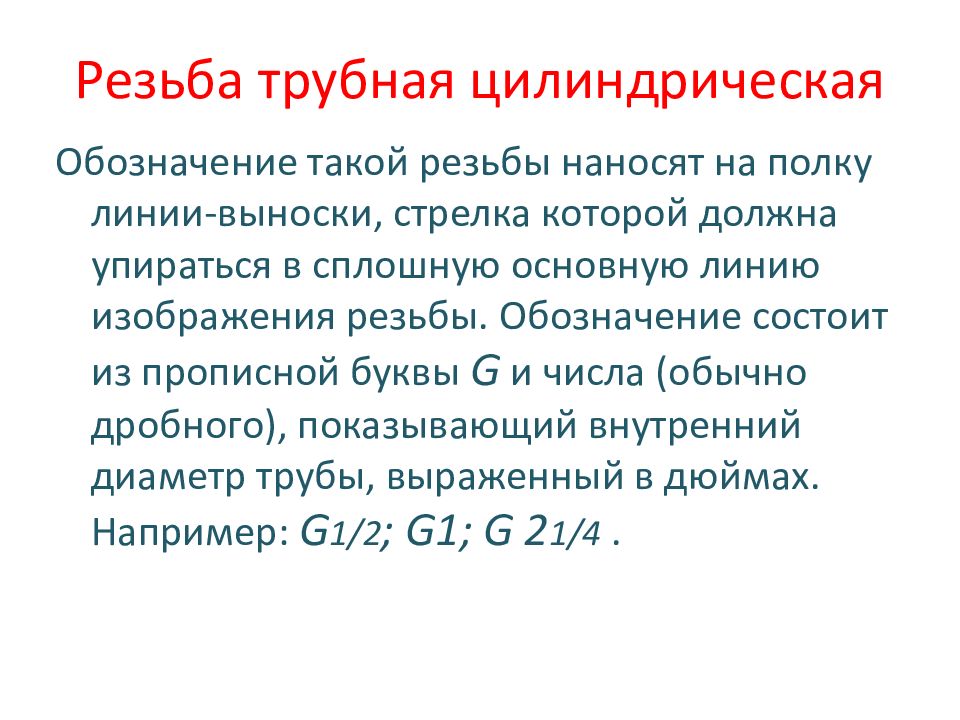

Слайд 28: Резьба трубная цилиндрическая

Обозначение такой резьбы наносят на полку линии-выноски, стрелка которой должна упираться в сплошную основную линию изображения резьбы. Обозначение состоит из прописной буквы G и числа (обычно дробного), показывающий внутренний диаметр трубы, выраженный в дюймах. Например: G 1/2 ; G1; G 2 1/4.

Изображение слайда

Слайд 29

Изображение слайда

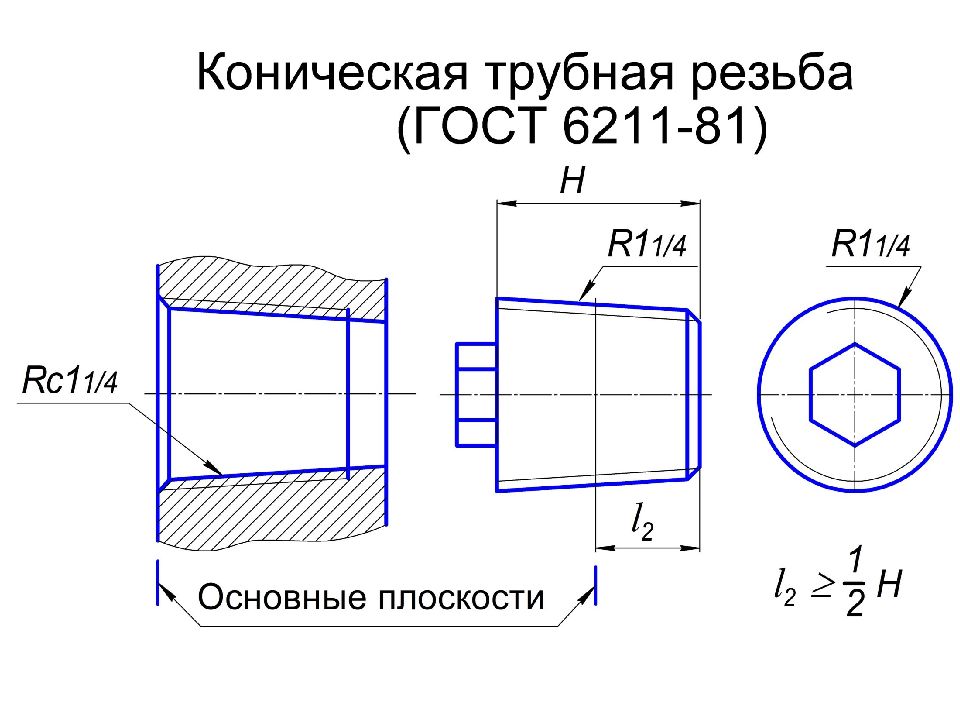

Слайд 30: Резьбы конические

Такие резьбы нарезают на конических поверхностях с конусностью 1:16. Обозначение конической резьбы располагают на полке линии-выноски, оканчивающейся стрелкой. Стрелку упирают в сплошную основную линию изображения резьбы. Конусность – это отношение диаметра окружности ( D ) основания конуса к его высоте ( H ) для полных конусов или отношение разности диаметров двух торцевых поперечных сечений конуса ( D  и  d ) к расстоянию между ними ( L ) для усеченных конусов. Конусность, как правило, выражается в отношении двух чисел например конусность 1:10 означает что высота полного конуса в 10 раз больше диаметра основания.

Изображение слайда

Слайд 31

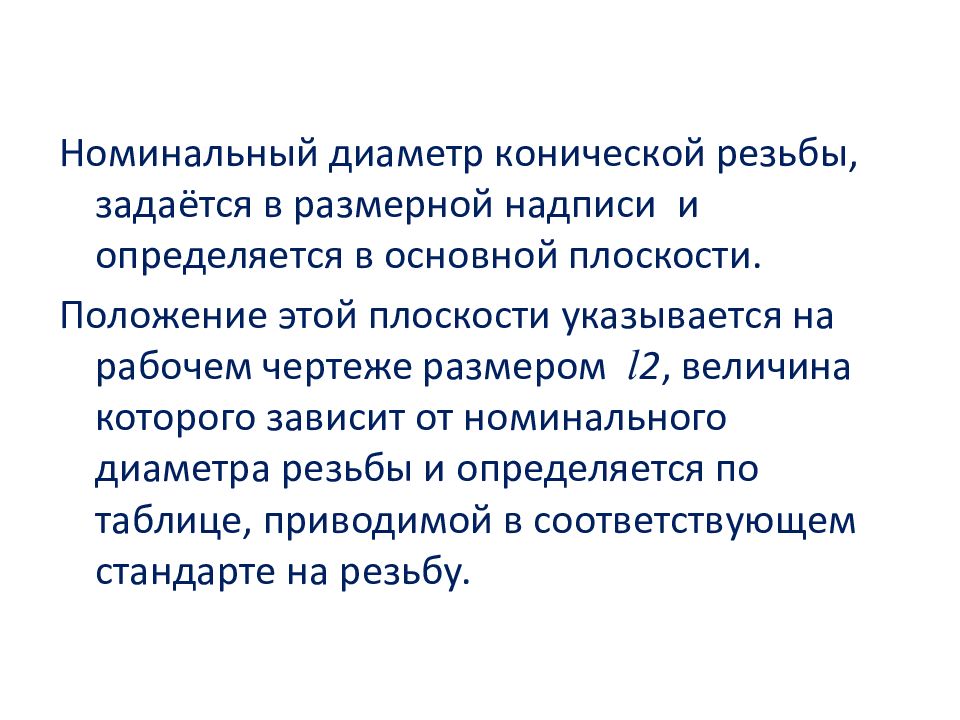

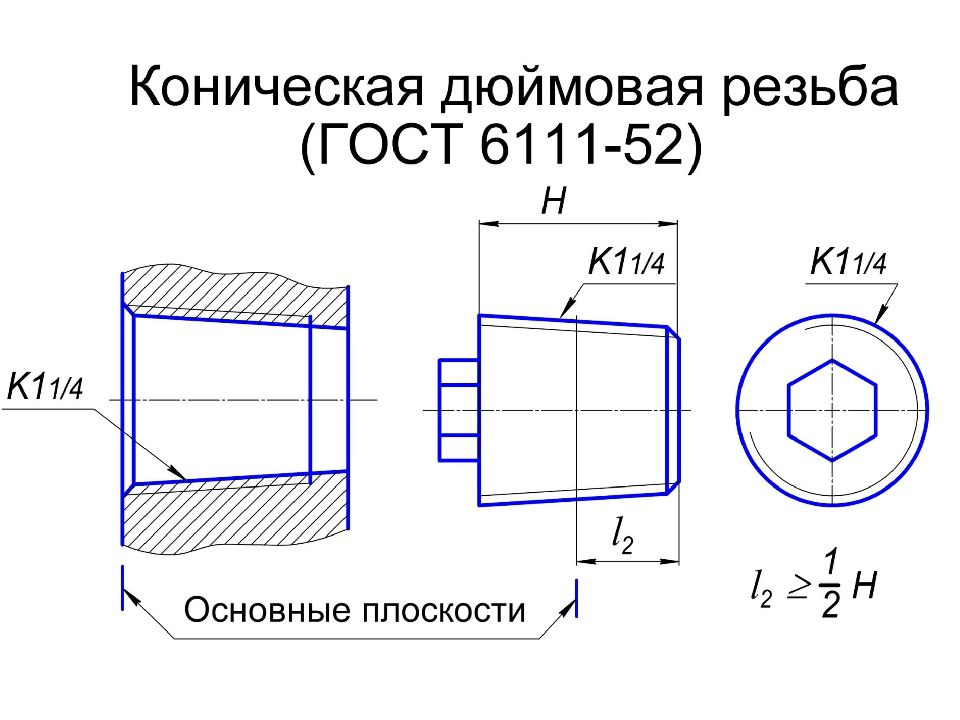

Номинальный диаметр конической резьбы, задаётся в размерной надписи и определяется в основной плоскости. Положение этой плоскости указывается на рабочем чертеже размером l 2, величина которого зависит от номинального диаметра резьбы и определяется по таблице, приводимой в соответствующем стандарте на резьбу.

Изображение слайда

Слайд 32

Изображение слайда

Слайд 33

Изображение слайда

Слайд 34

Изображение слайда

Слайд 35: Резьбовые соединения

При этом ввёрнутая (охватываемая) деталь изображается полностью и частично закрывает изображение элементов резьбы охватывающей детали. Резьбовым соединением называется сборочная единица, две детали соединяются при помощи резьбы

Изображение слайда

Слайд 36: Виды стандартных изделий

шуруп болт гайка шпилька винт К резьбовым соединениям относятся также соединения с помощью стандартных изделий Изделие, выполненое по стандарту, полностью и однозначно определяющему его конструкцию, показатели качества, методы контроля, правила приемки и поставки шайба шайба пружинная

Изображение слайда

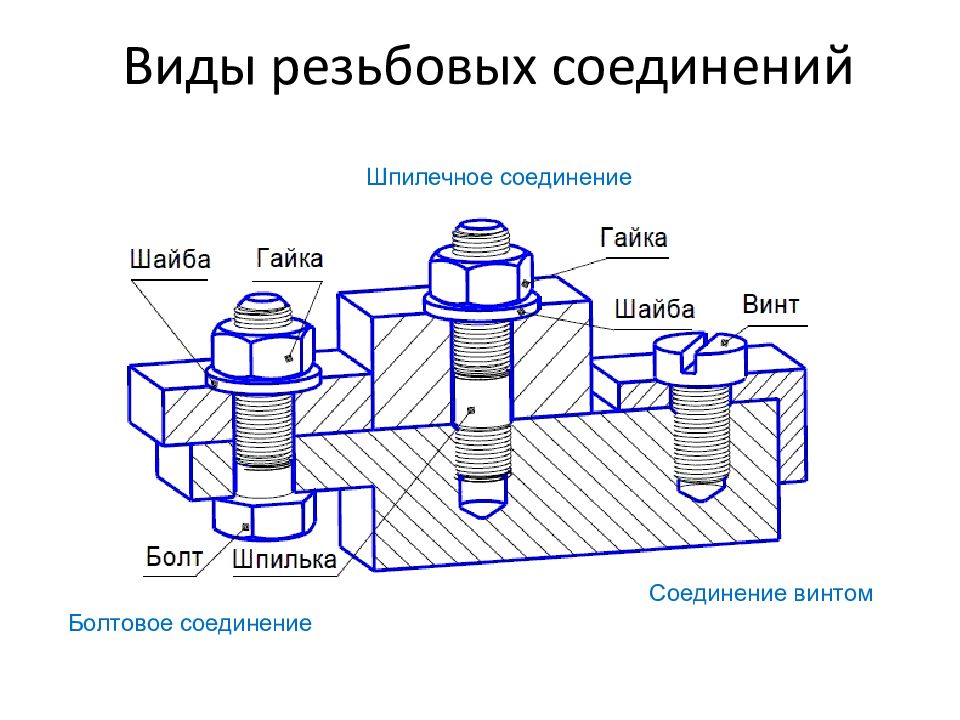

Последний слайд презентации: Резьба: Виды резьбовых соединений

Болтовое соединение Шпилечное соединение Соединение винтом

Изображение слайда
