Презентацию подготовила студентка 71307 группы Марамзина Валерия Преподаватель: К.М.Н., доцент Васильев Валерий Анатольевич

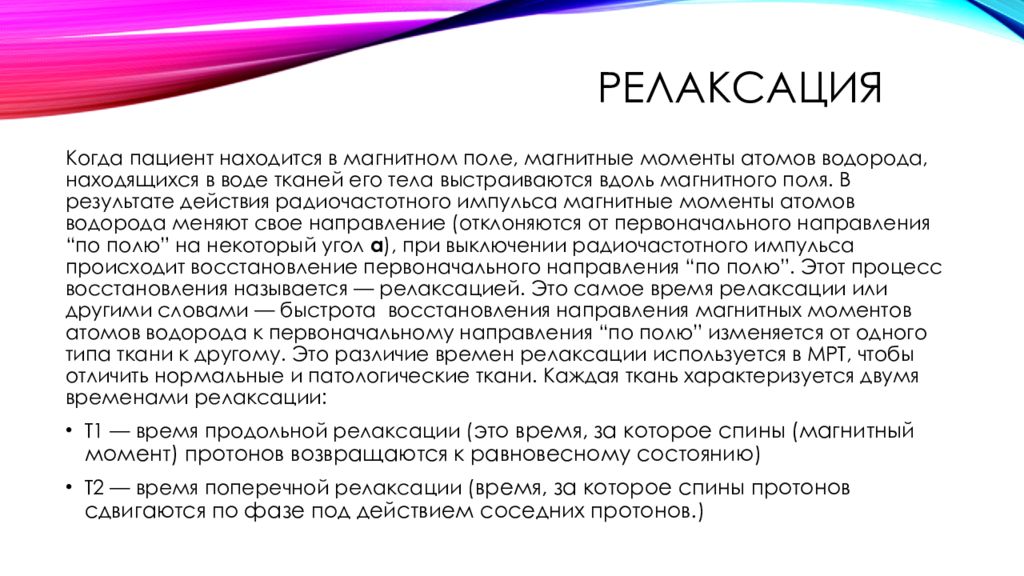

Когда пациент находится в магнитном поле, магнитные моменты атомов водорода, находящихся в воде тканей его тела выстраиваются вдоль магнитного поля. В результате действия радиочастотного импульса магнитные моменты атомов водорода меняют свое направление (отклоняются от первоначального направления “по полю” на некоторый угол а ), при выключении радиочастотного импульса происходит восстановление первоначального направления “по полю”. Этот процесс восстановления называется — релаксацией. Это самое время релаксации или другими словами — быстрота восстановления направления магнитных моментов атомов водорода к первоначальному направления “по полю” изменяется от одного типа ткани к другому. Это различие времен релаксации используется в МРТ, чтобы отличить нормальные и патологические ткани. Каждая ткань характеризуется двумя временами релаксации : T1 — время продольной релаксации ( это время, за которое спины (магнитный момент) протонов возвращаются к равновесному состоянию ) Т2 — время поперечной релаксации ( время, за которое спины протонов сдвигаются по фазе под действием соседних протонов. )

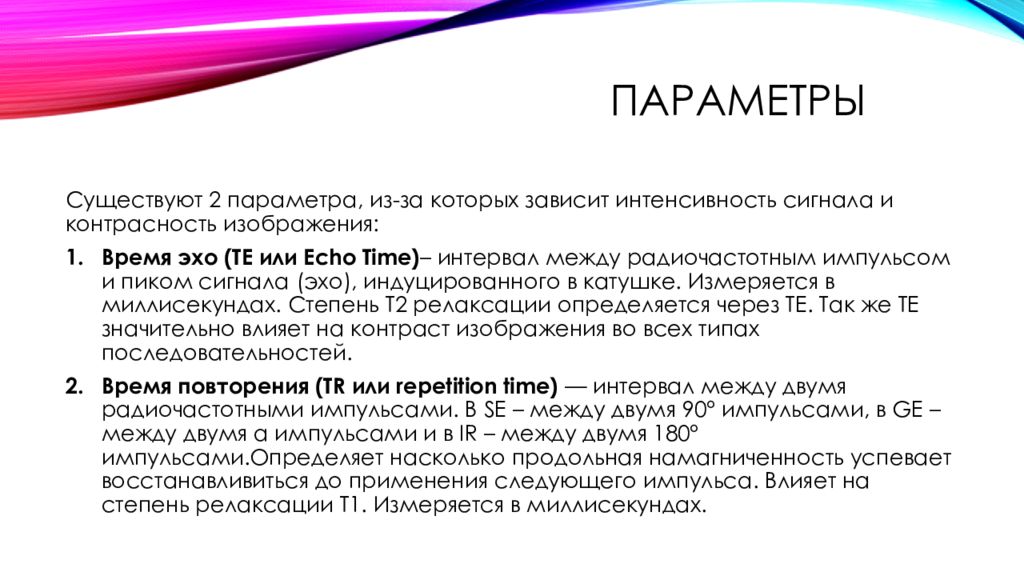

Существуют 2 параметра, из-за которых зависит интенсивность сигнала и контрасность изображения: Время эхо (TE или Echo Time ) – интервал между радиочастотным импульсом и пиком сигнала (эхо), индуцированного в катушке. Измеряется в миллисекундах. Степень T2 релаксации определяется через TE. Так же TE значительно влияет на контраст изображения во всех типах последовательностей. Время повторения (TR или repetition time ) — интервал между двумя радиочастотными импульсами. В SE – между двумя 90° импульсами, в GE – между двумя α импульсами и в IR – между двумя 180° импульсами.Определяет насколько продольная намагниченность успевает восстанавливиться до применения следующего импульса. Влияет на степень релаксации Т1. Измеряется в миллисекундах.

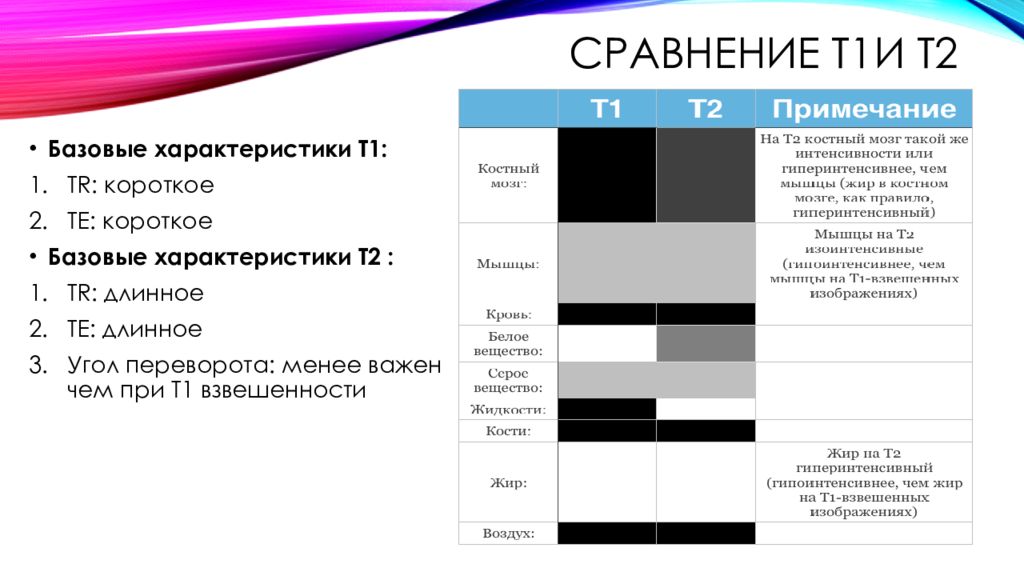

Базовые характеристики Т1: TR: короткое TE: короткое Базовые характеристики Т2 : TR: длинное TE: длинное Угол переворота: менее важен чем при T1 взвешенности

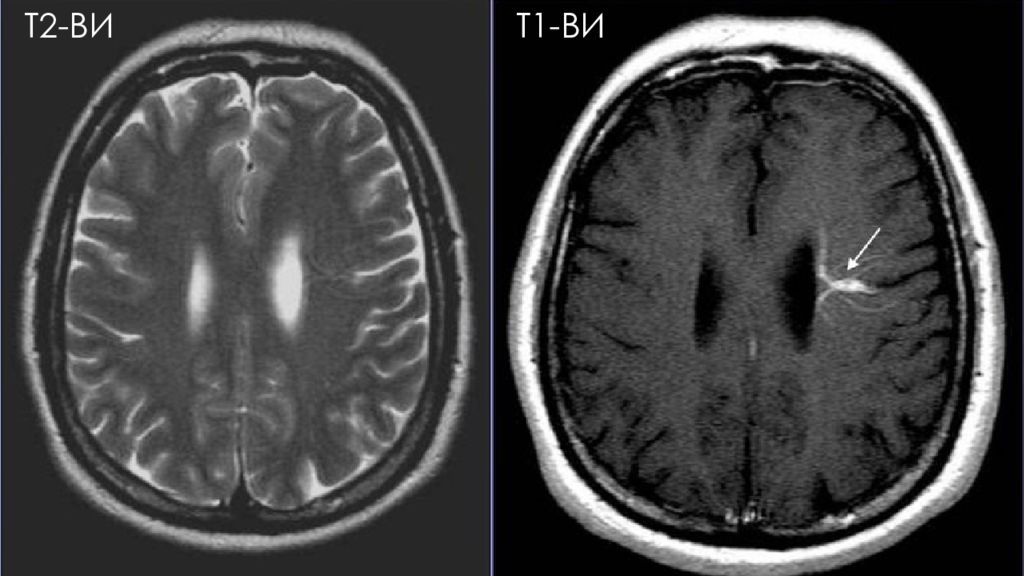

Т2-ВИ Т1-ВИ
Т2-ВИ Т1-ВИ

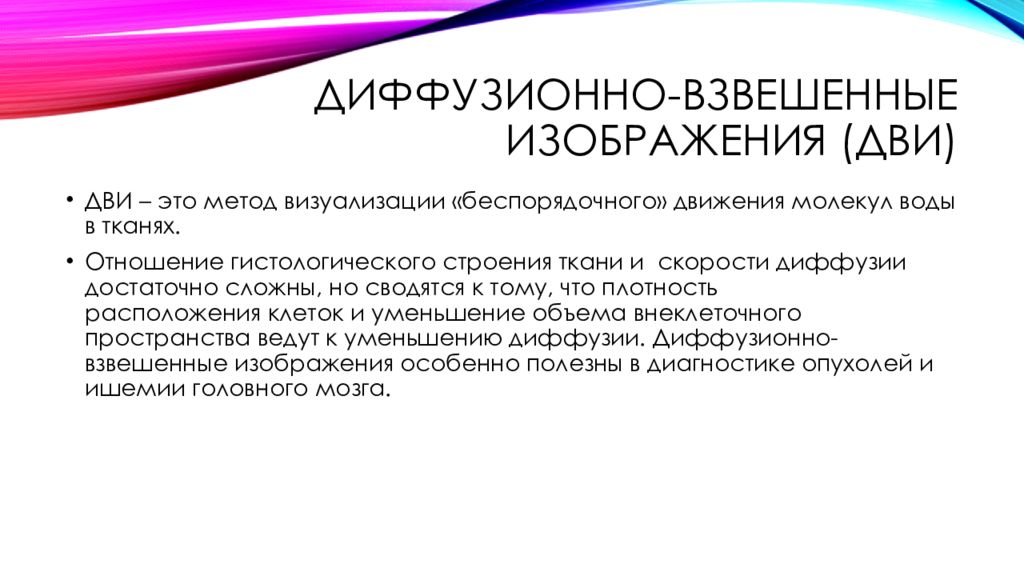

ДВИ – это метод визуализации «беспорядочного» движения молекул воды в тканях. Отношение гистологического строения ткани и скорости диффузии достаточно сложны, но сводятся к тому, что плотность расположения клеток и уменьшение объема внеклеточного пространства ведут к уменьшению диффузии. Диффузионно-взвешенные изображения особенно полезны в диагностике опухолей и ишемии головного мозга.

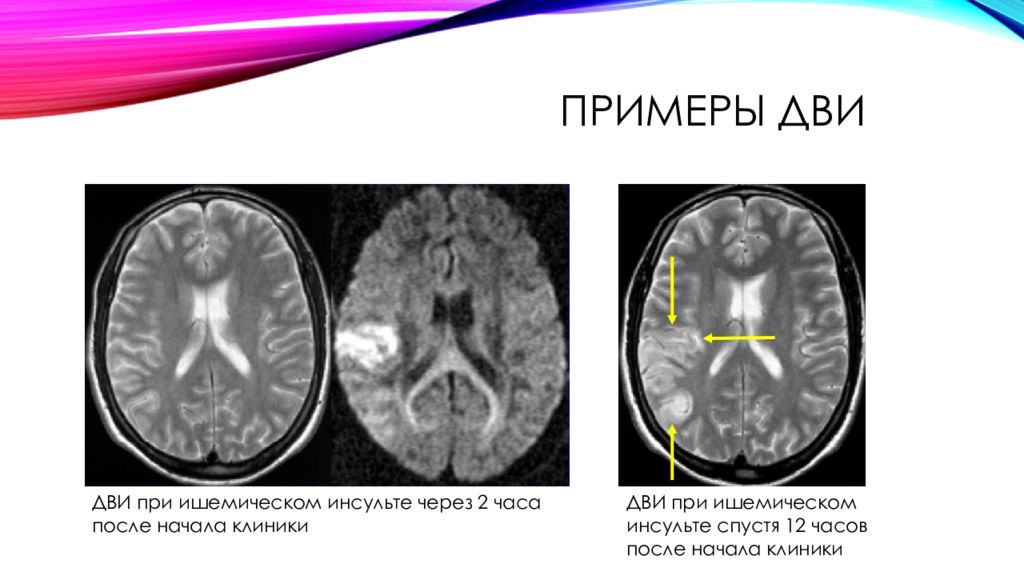

ДВИ при ишемическом инсульте через 2 часа после начала клиники ДВИ при ишемическом инсульте спустя 12 часов после начала клиники
