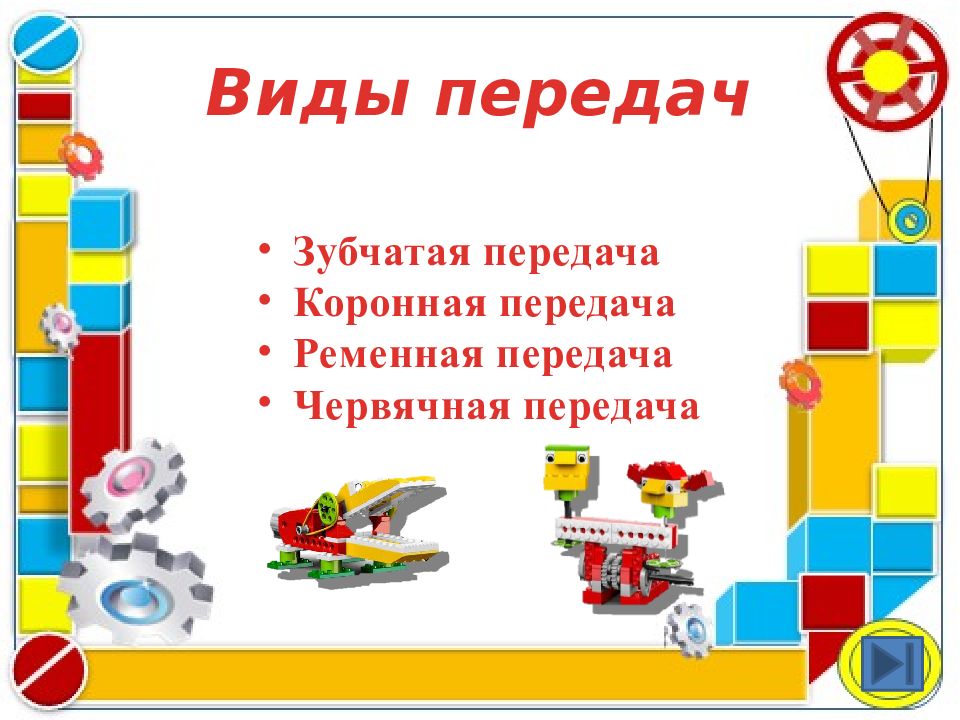

Зубчатая передача Коронная передача Ременная передача Червячная передача

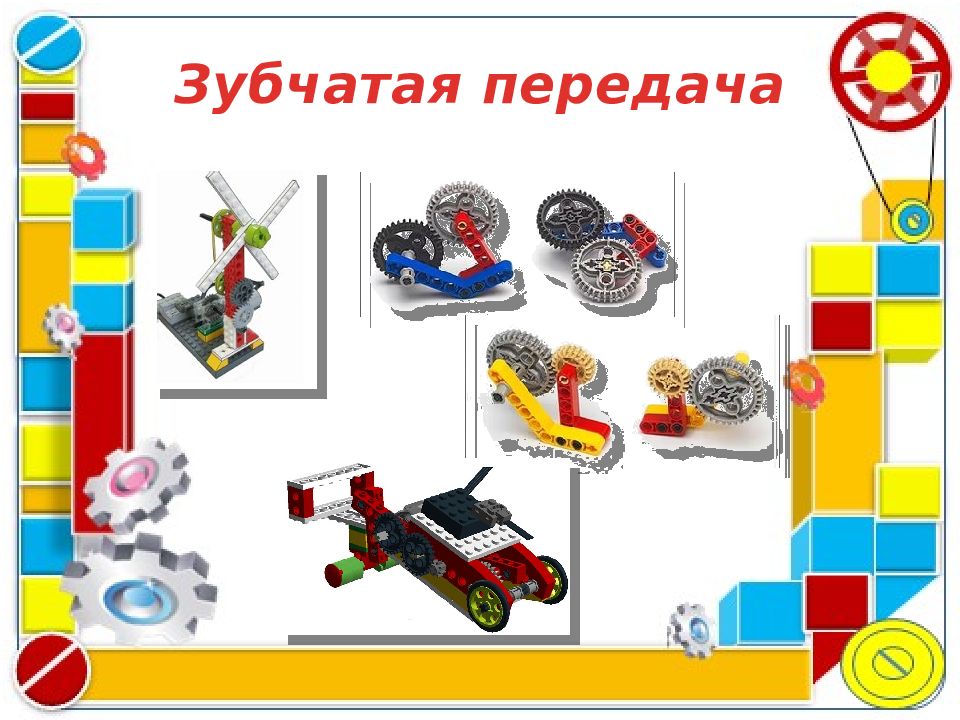

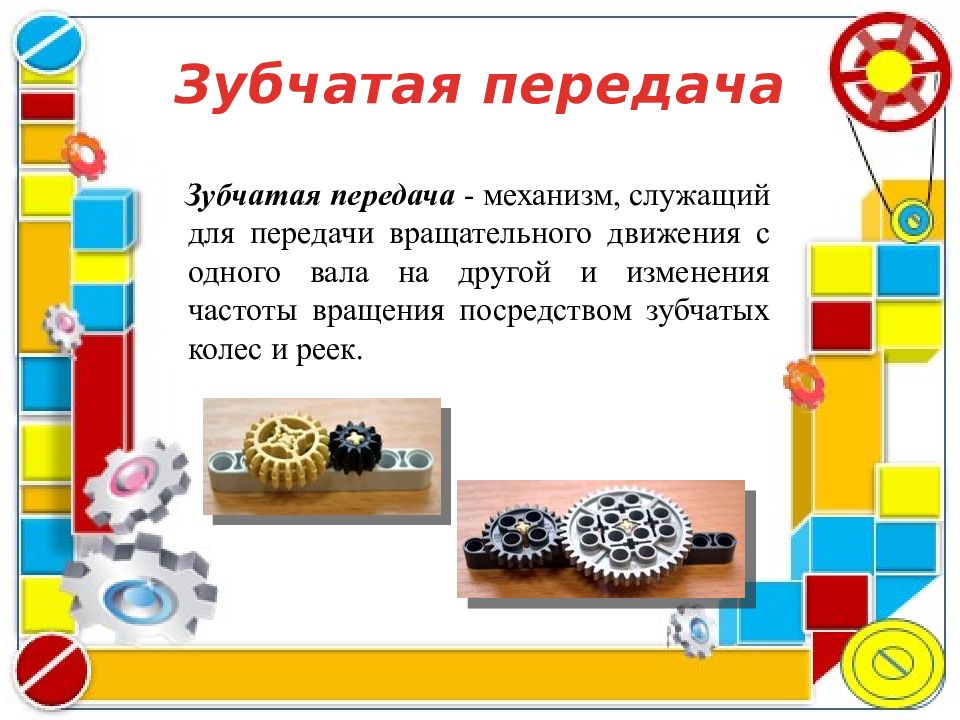

Зубчатая передача - механизм, служащий для передачи вращательного движения с одного вала на другой и изменения частоты вращения посредством зубчатых колес и реек.
Зубчатая передача состоит из двух зубчатых колес, находящихся в зацеплении: колесо, расположенное на передающем вращение валу, называется ведущим, а на получающем вращение — ведомым.

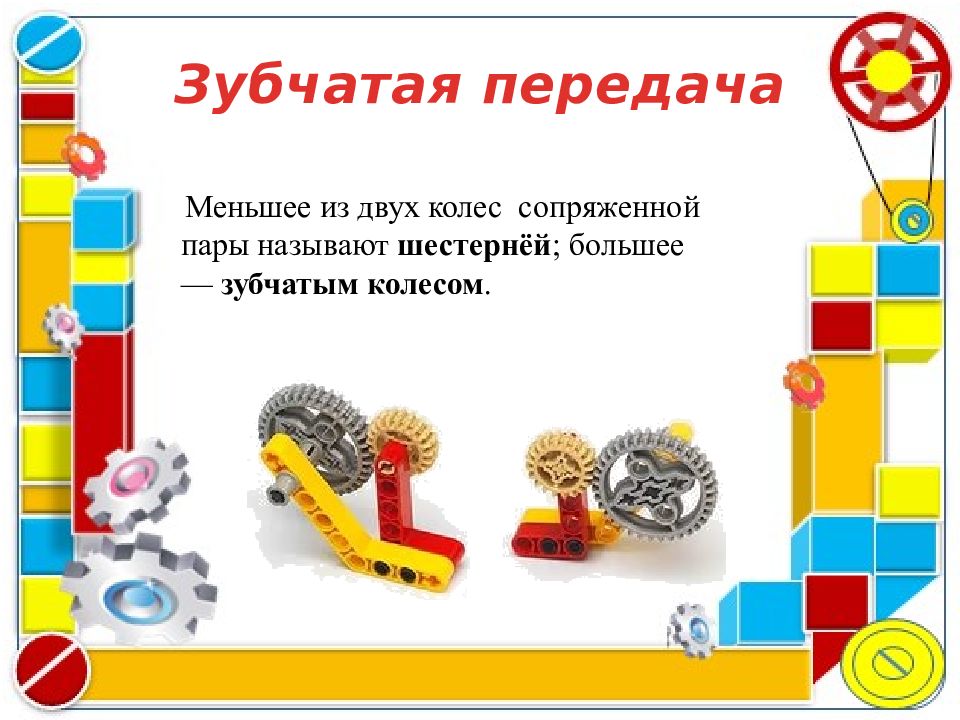

Меньшее из двух колес сопряженной пары называют шестернёй ; большее — зубчатым колесом.

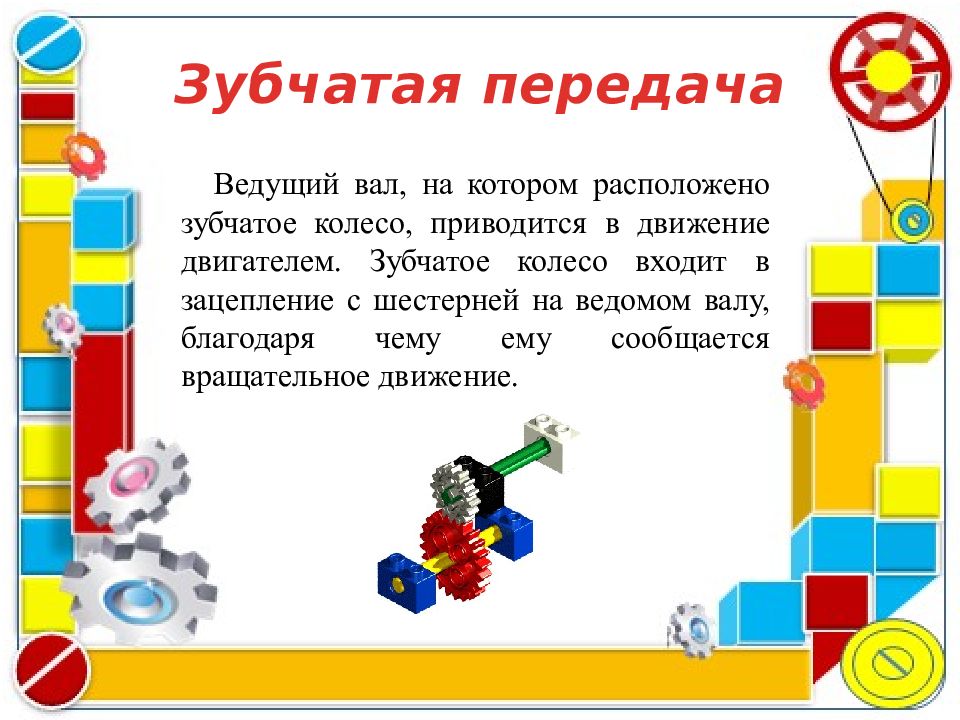

Ведущий вал, на котором расположено зубчатое колесо, приводится в движение двигателем. Зубчатое колесо входит в зацепление с шестерней на ведомом валу, благодаря чему ему сообщается вращательное движение.

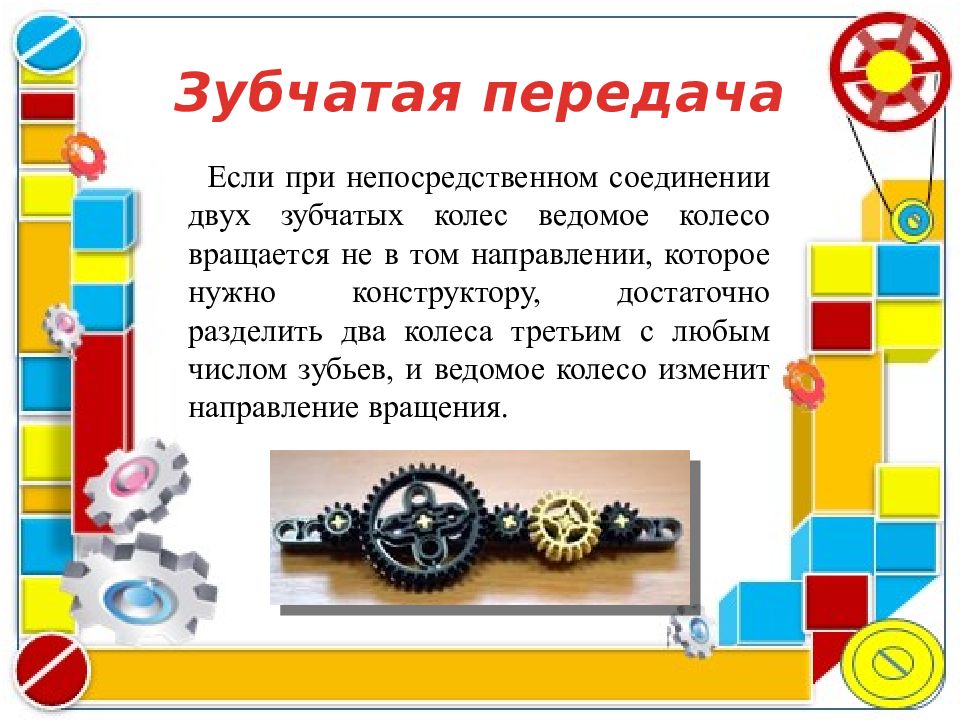

Если при непосредственном соединении двух зубчатых колес ведомое колесо вращается не в том направлении, которое нужно конструктору, достаточно разделить два колеса третьим с любым числом зубьев, и ведомое колесо изменит направление вращения.

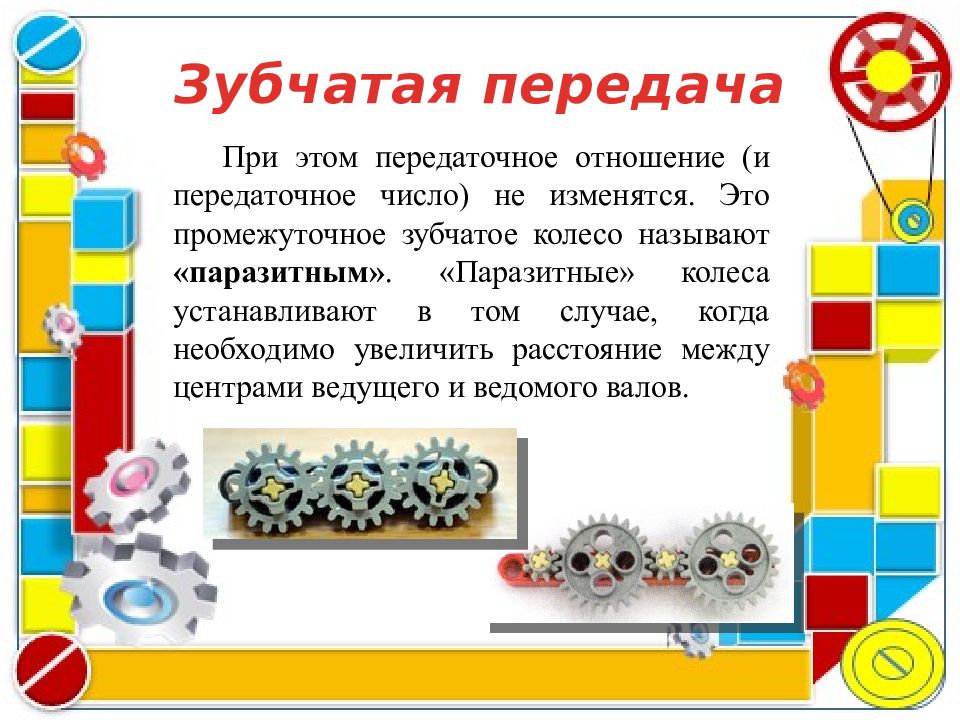

При этом передаточное отношение (и передаточное число) не изменятся. Это промежуточное зубчатое колесо называют «паразитным». «Паразитные» колеса устанавливают в том случае, когда необходимо увеличить расстояние между центрами ведущего и ведомого валов.

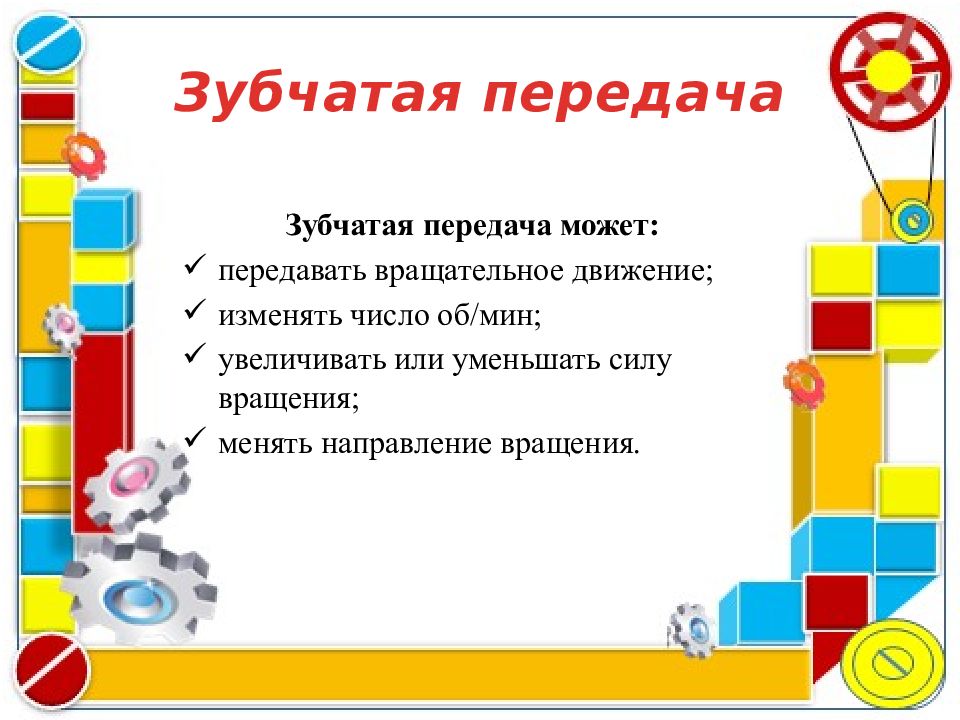

Зубчатая передача может: передавать вращательное движение; изменять число об/мин; увеличивать или уменьшать силу вращения; менять направление вращения.

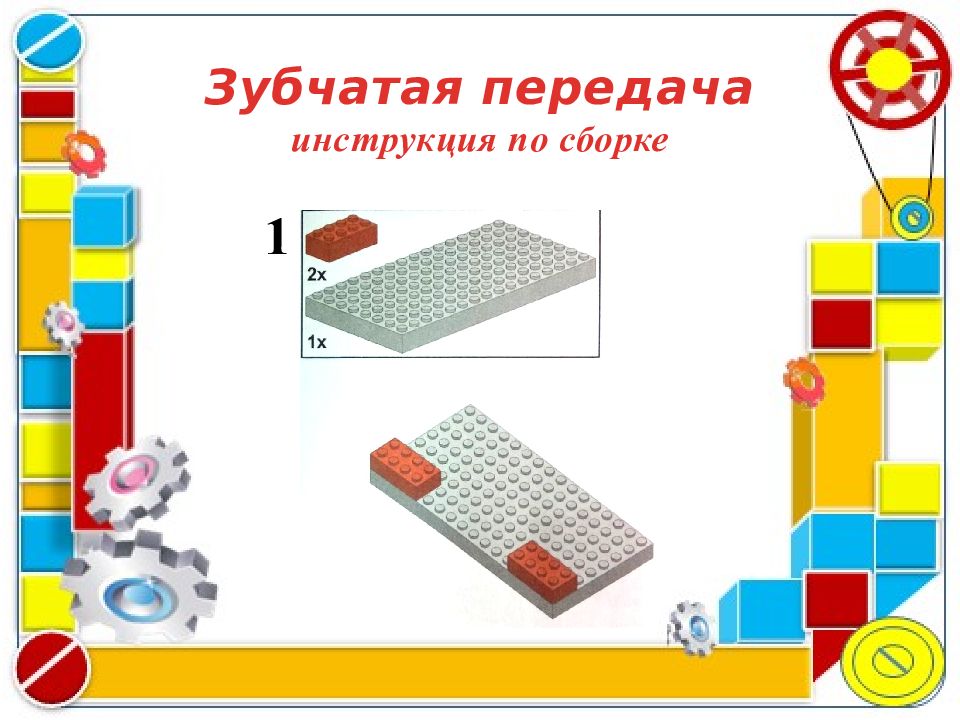

1

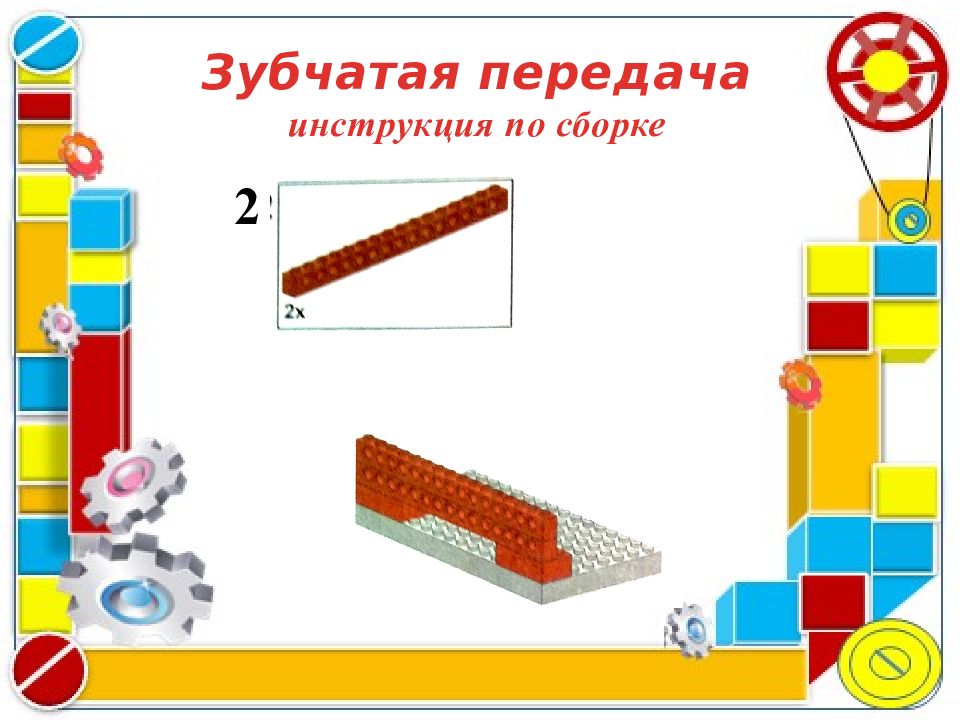

Зубчатая передача инструкция по сборке 2

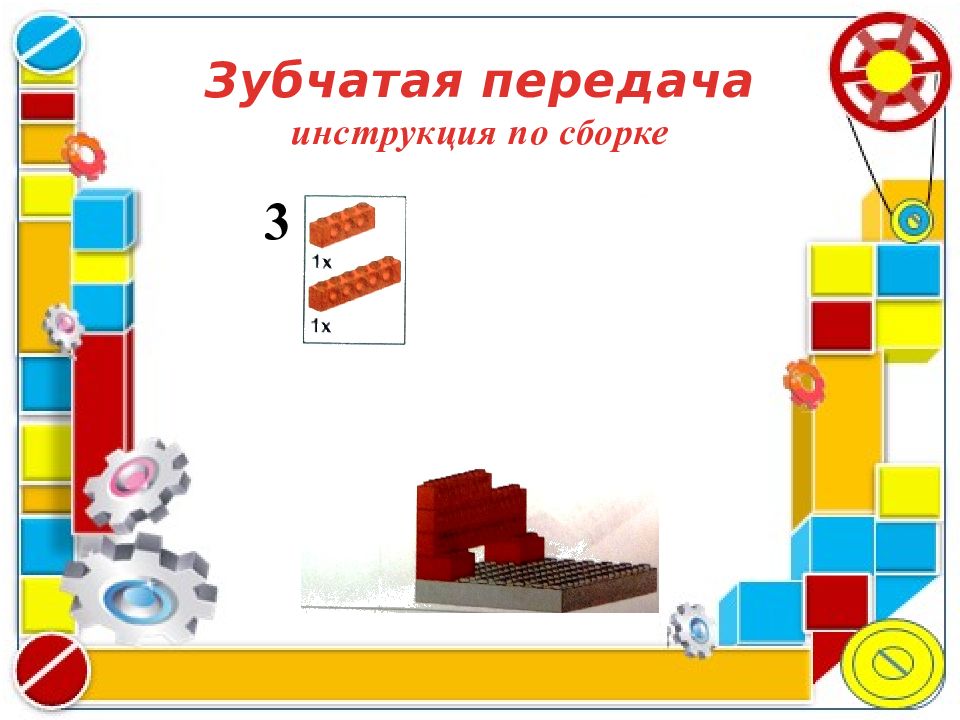

3 Зубчатая передача инструкция по сборке

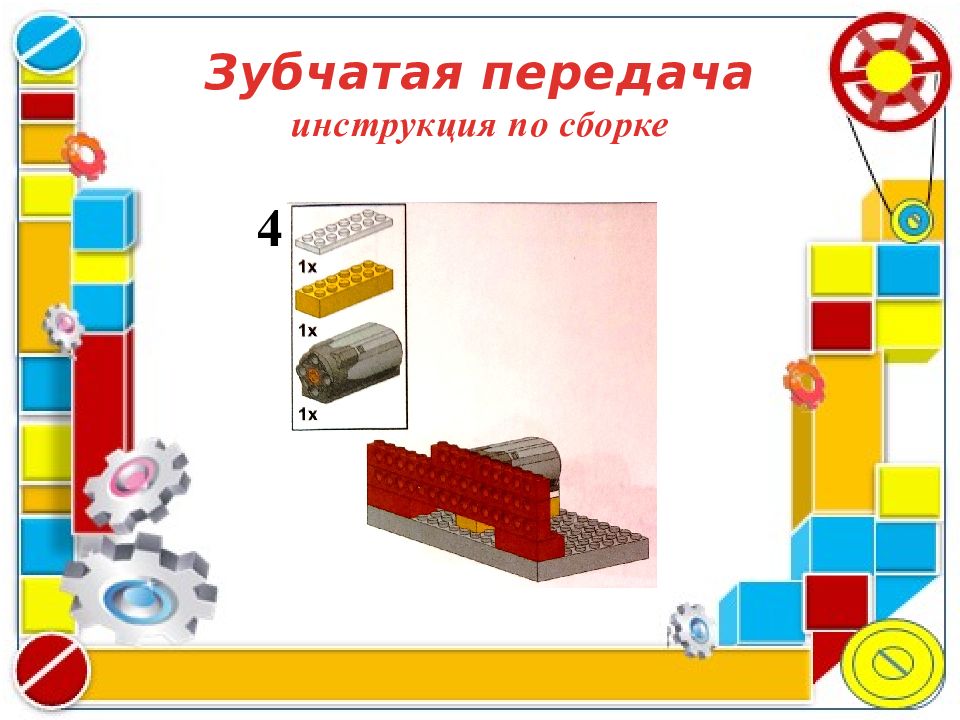

4

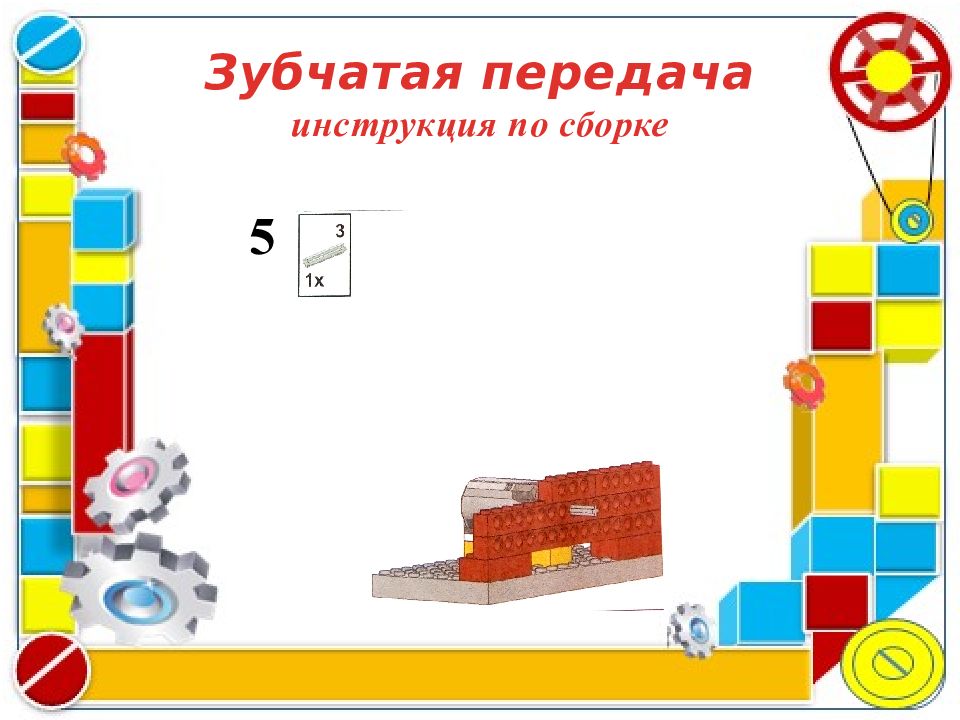

5 Зубчатая передача инструкция по сборке
6

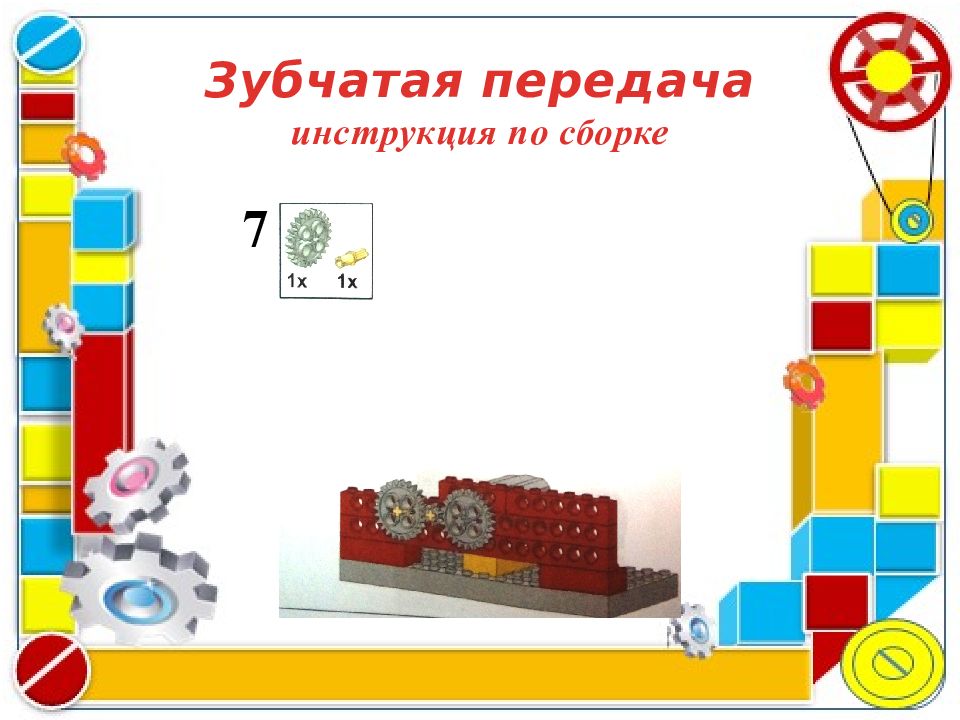

7
8

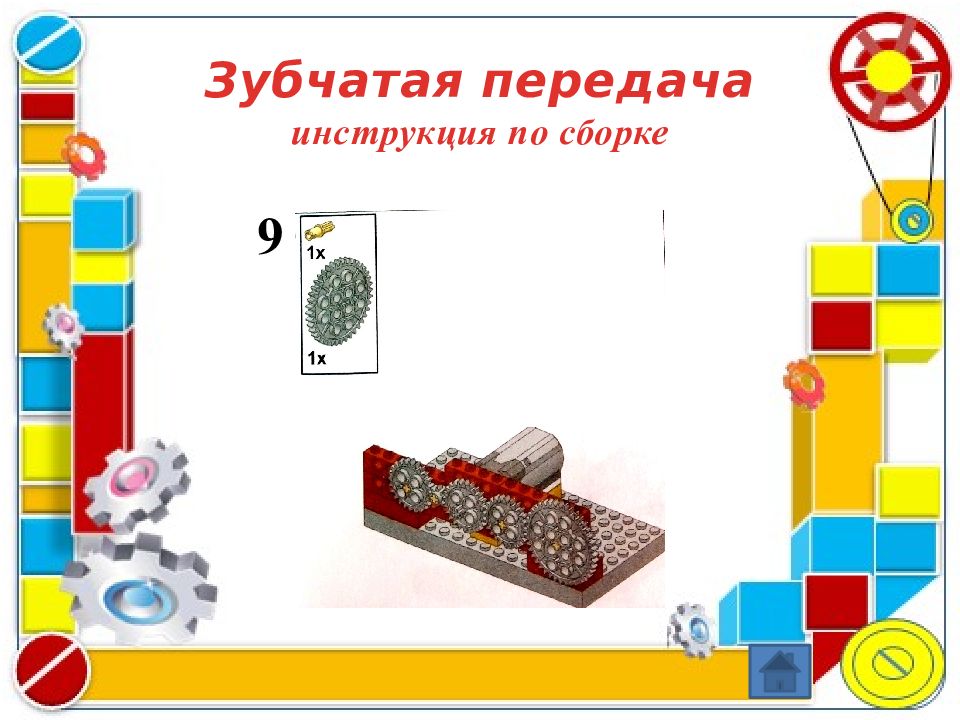

9

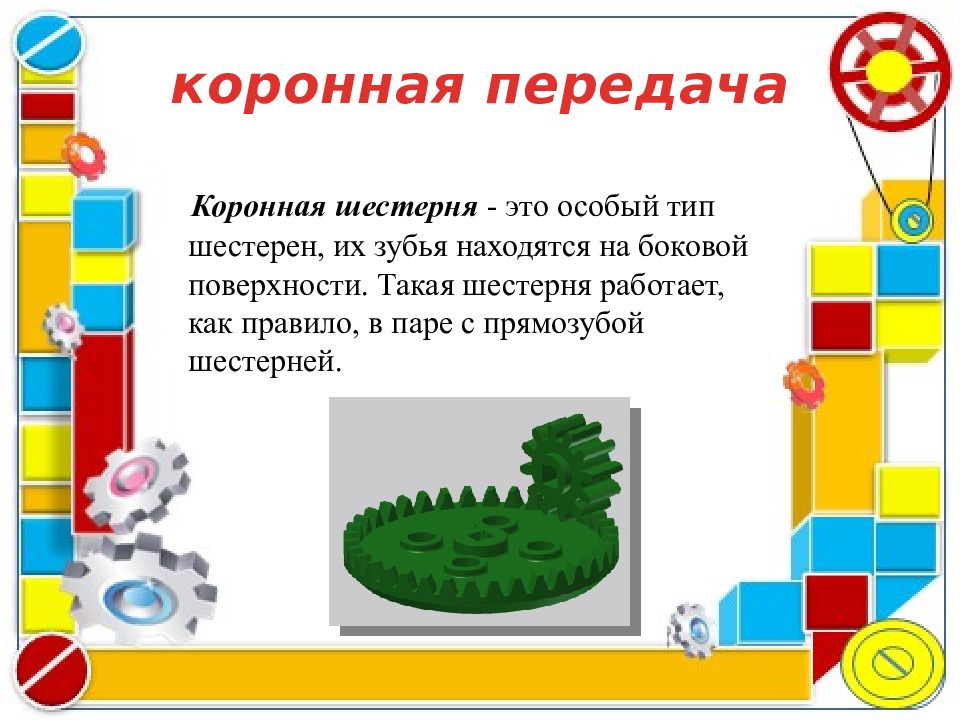

Коронная шестерня - это особый тип шестерен, их зубья находятся на боковой поверхности. Такая шестерня работает, как правило, в паре с прямозубой шестерней. коронная передача

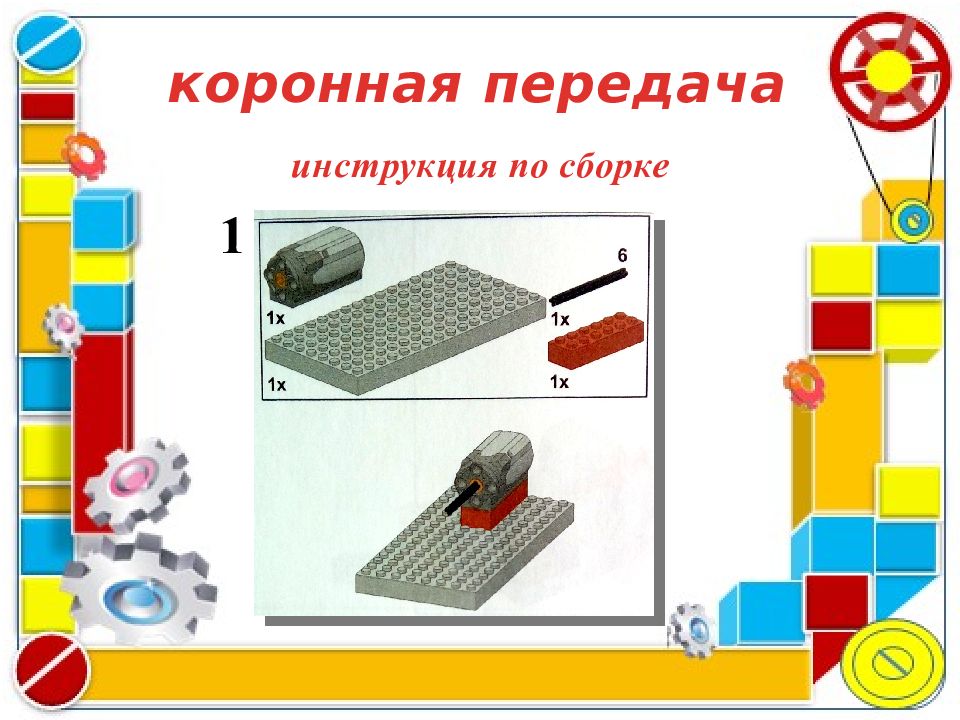

1

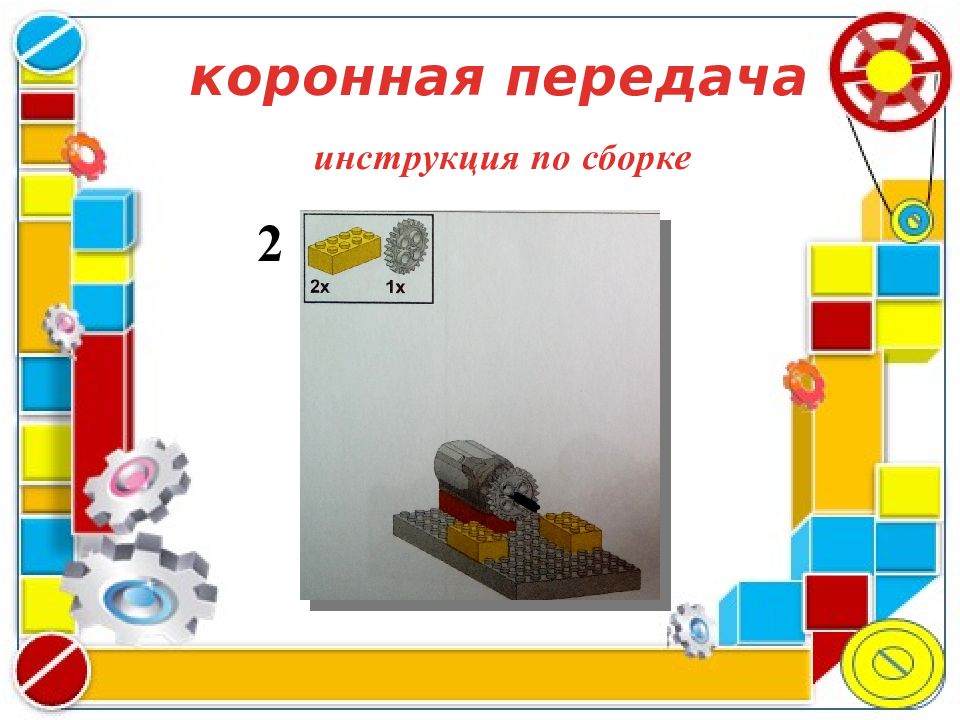

2 коронная передача инструкция по сборке

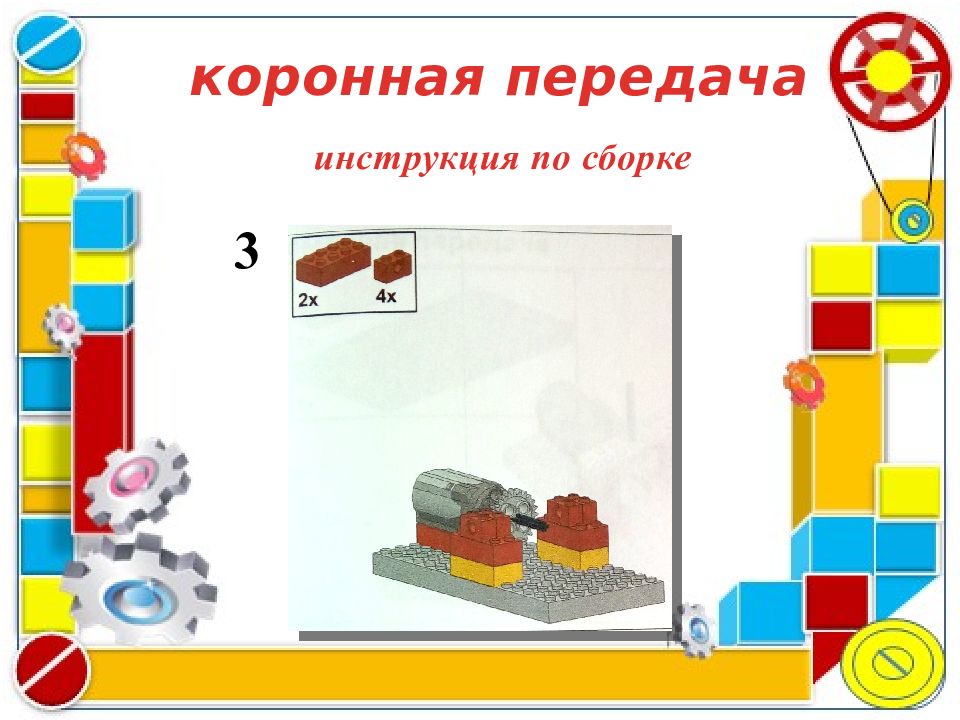

коронная передача инструкция по сборке 3

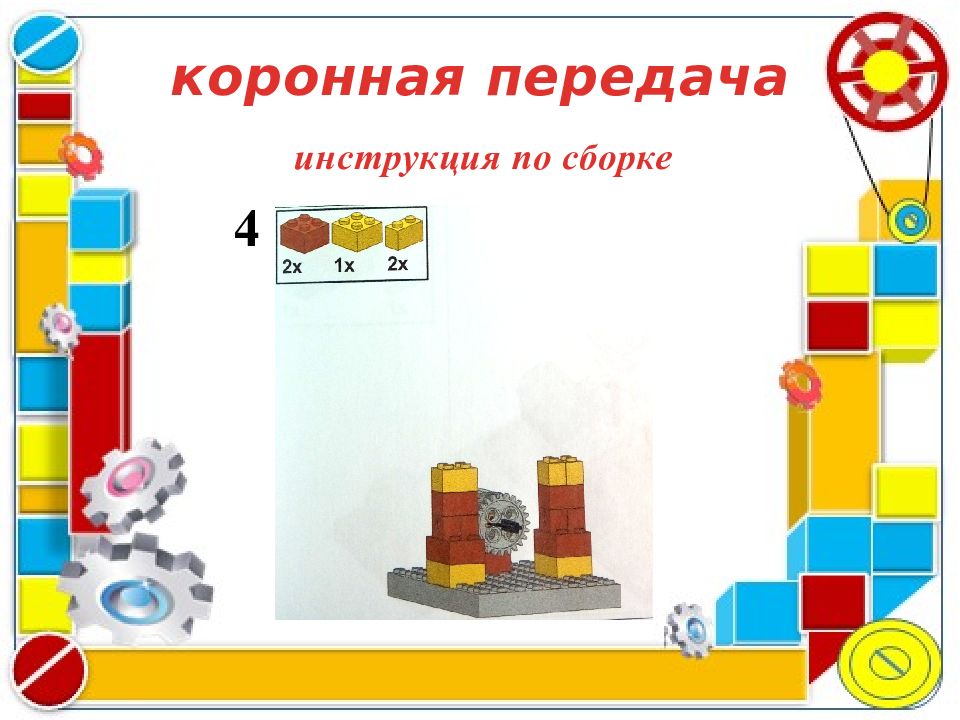

4 коронная передача инструкция по сборке
5

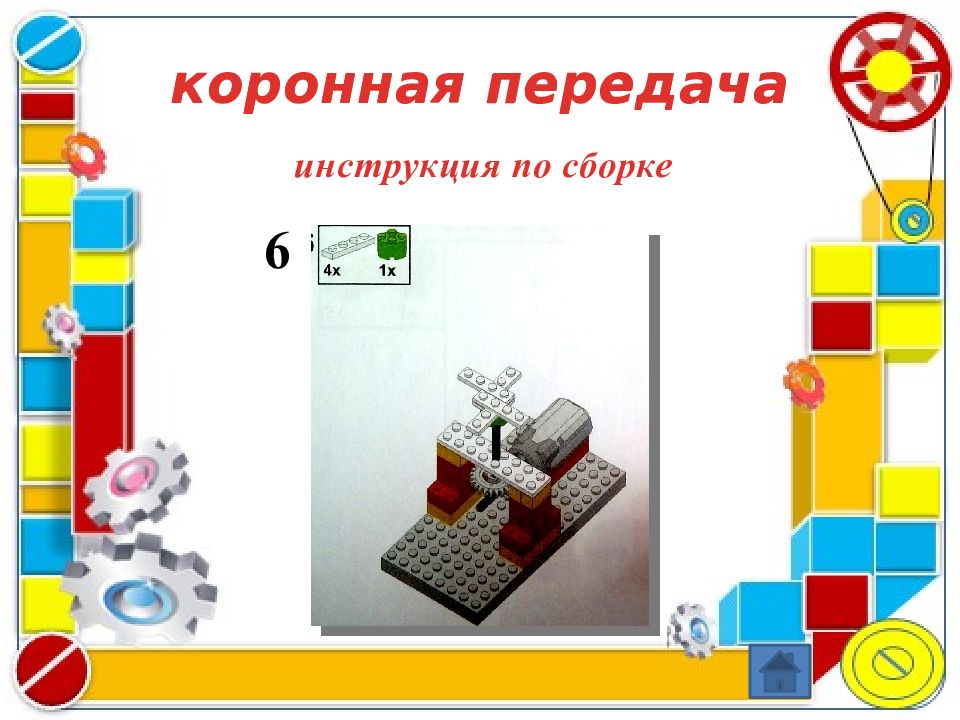

6 коронная передача инструкция по сборке

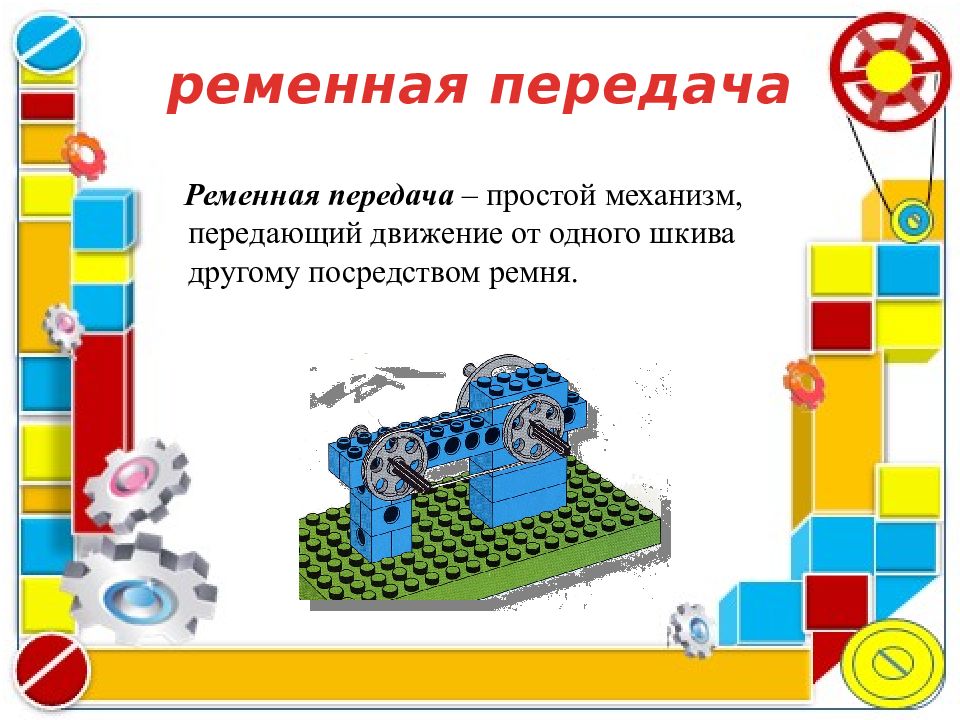

Ременная передача – простой механизм, передающий движение от одного шкива другому посредством ремня. ременная передача

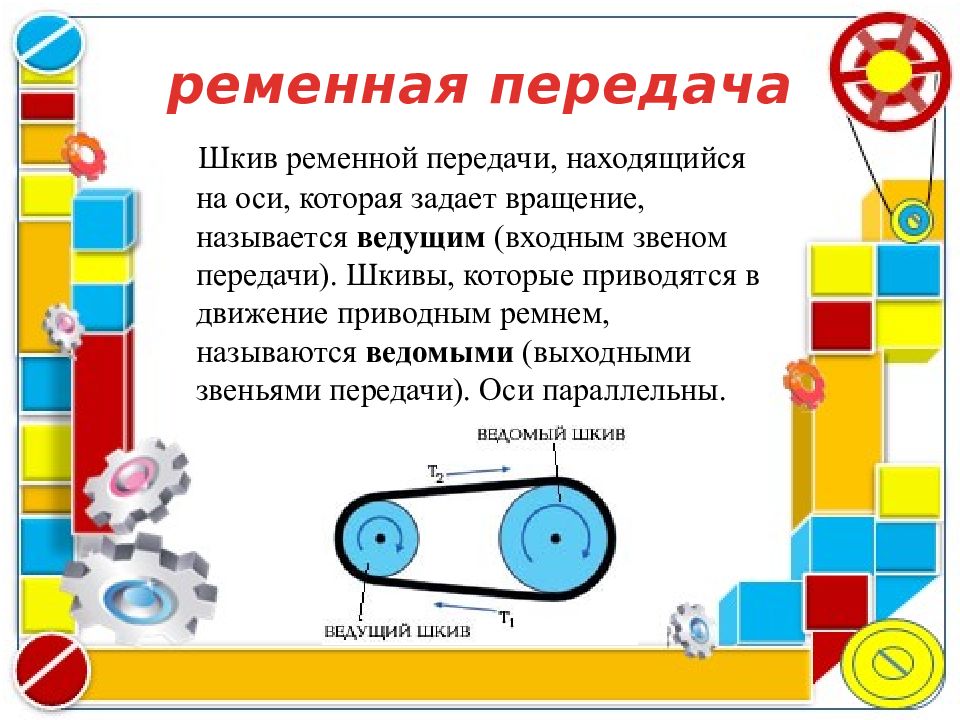

Шкив ременной передачи, находящийся на оси, которая задает вращение, называется ведущим (входным звеном передачи). Шкивы, которые приводятся в движение приводным ремнем, называются ведомыми (выходными звеньями передачи). Оси параллельны. ременная передача

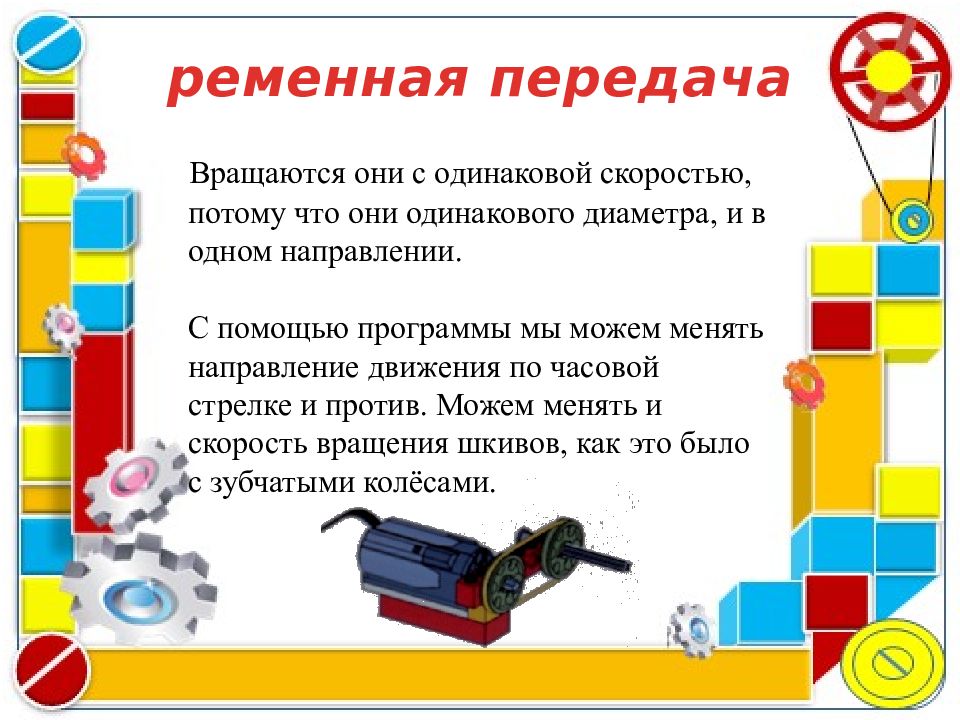

Вращаются они с одинаковой скоростью, потому что они одинакового диаметра, и в одном направлении. С помощью программы мы можем менять направление движения по часовой стрелке и против. Можем менять и скорость вращения шкивов, как это было с зубчатыми колёсами.
Чтобы заставить шкивы вращаться в разных направлениях, надо перекрестить ремень. ременная передача Перекрёстная ременная передача заставит наши шкивы вращаться в противоположных направлениях.

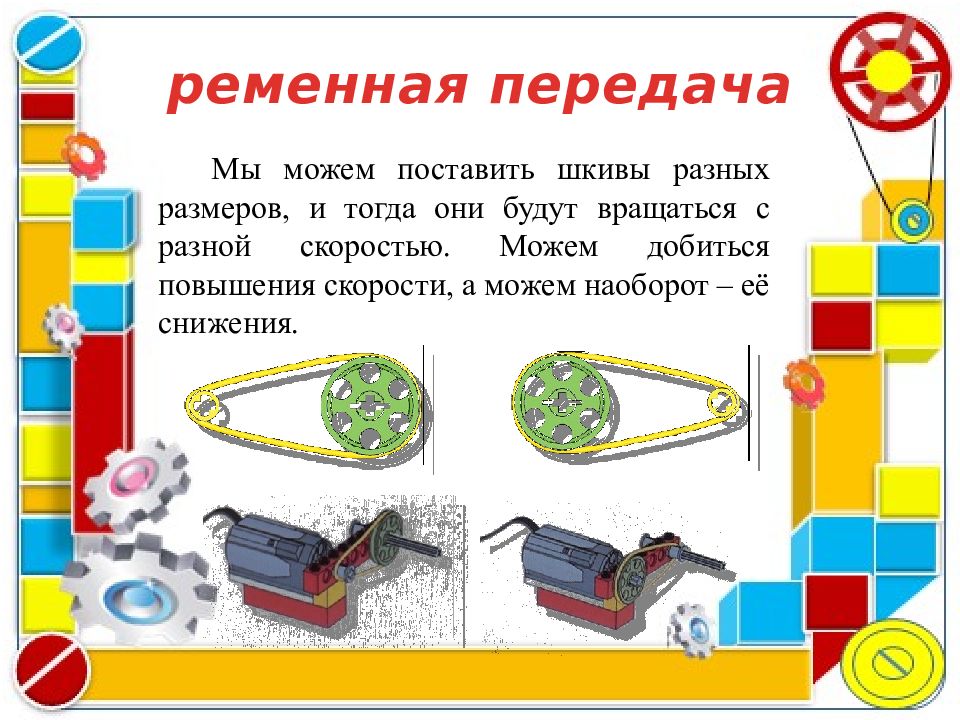

Мы можем поставить шкивы разных размеров, и тогда они будут вращаться с разной скоростью. Можем добиться повышения скорости, а можем наоборот – её снижения. ременная передача

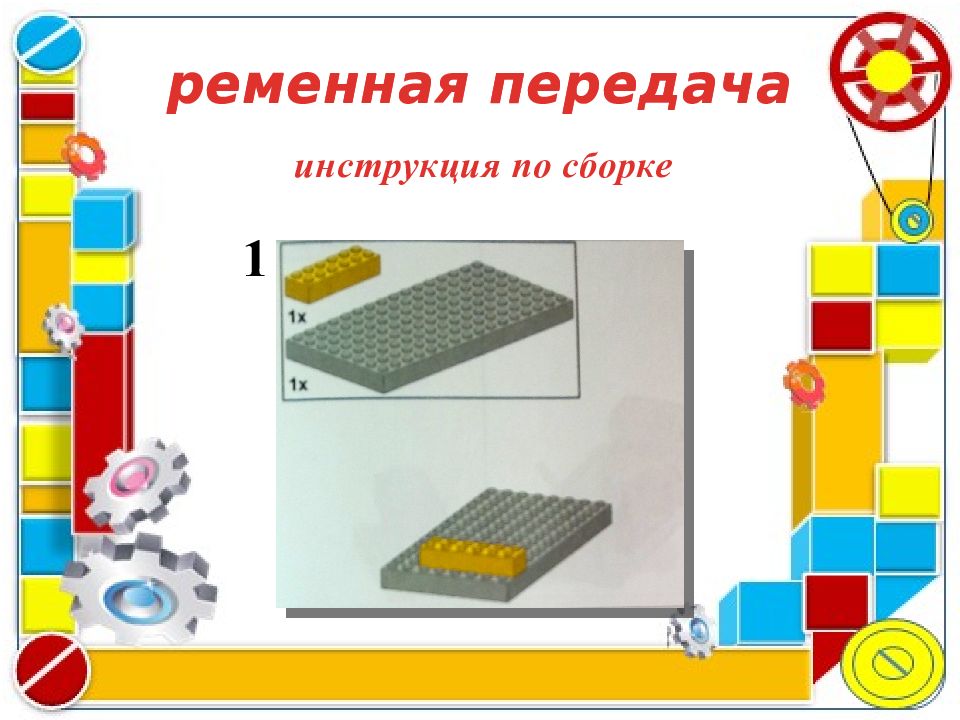

ременная передача инструкция по сборке 1
ремеонная передача инструкция по сборке 2
ременная передача инструкция по сборке 3

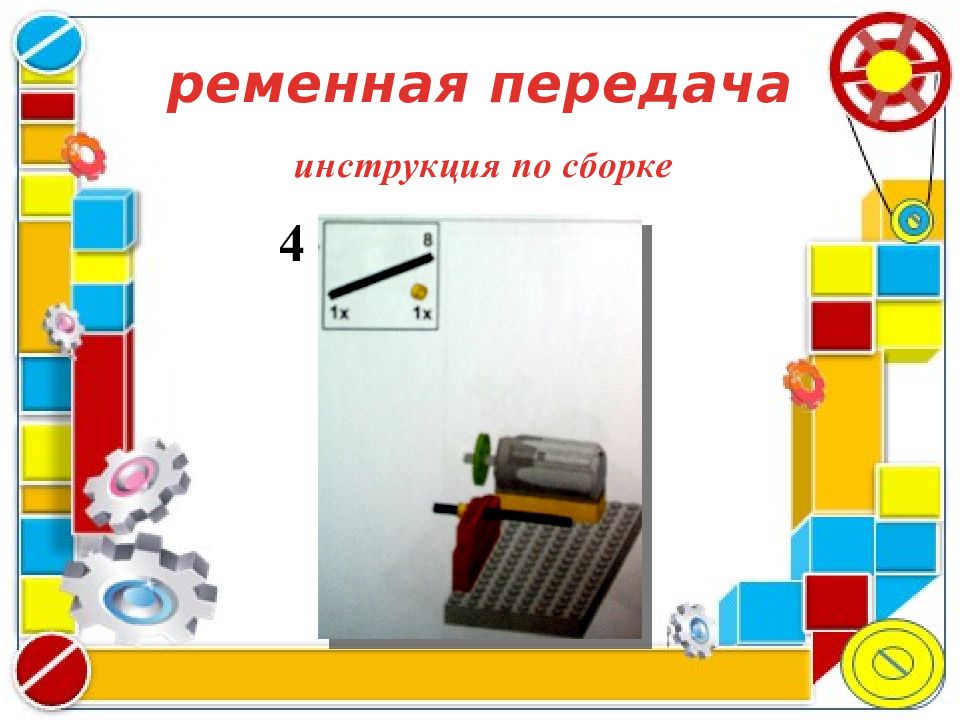

4
5

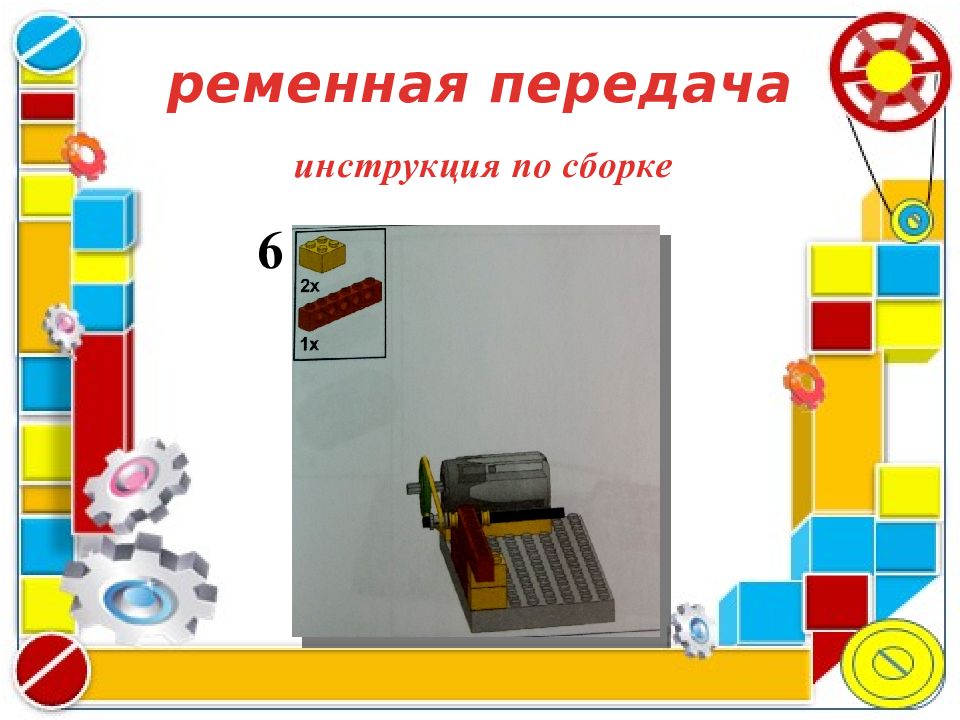

6

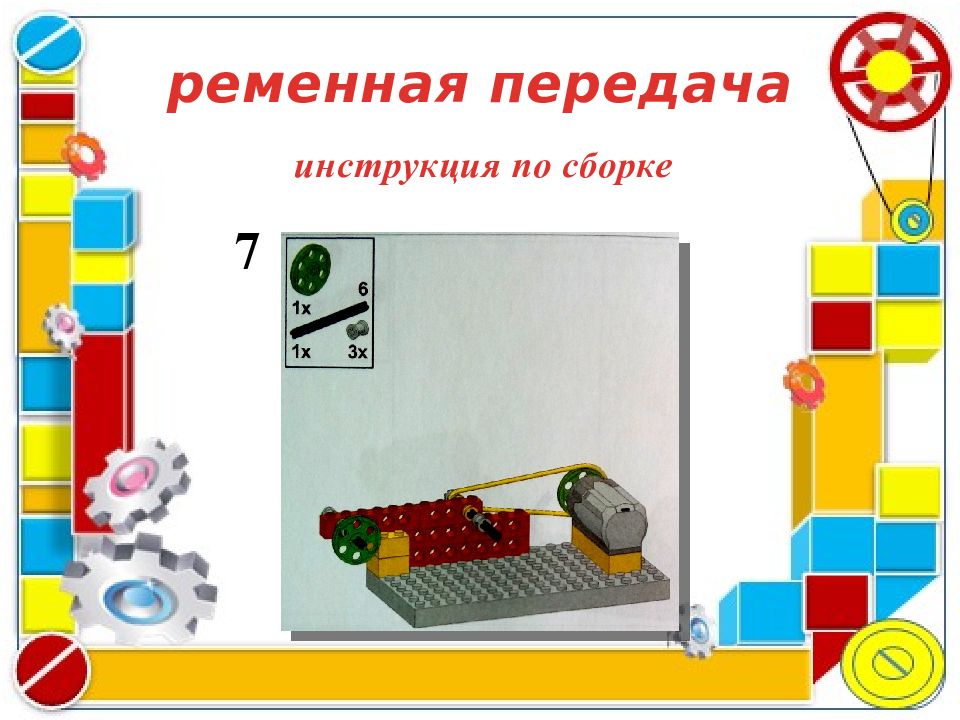

7

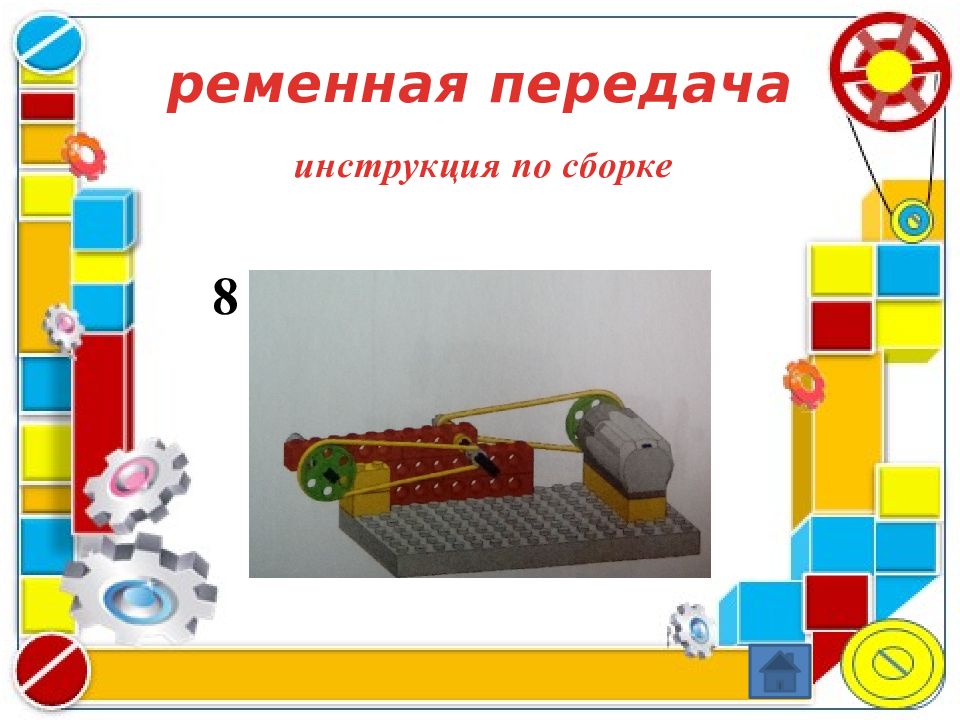

8

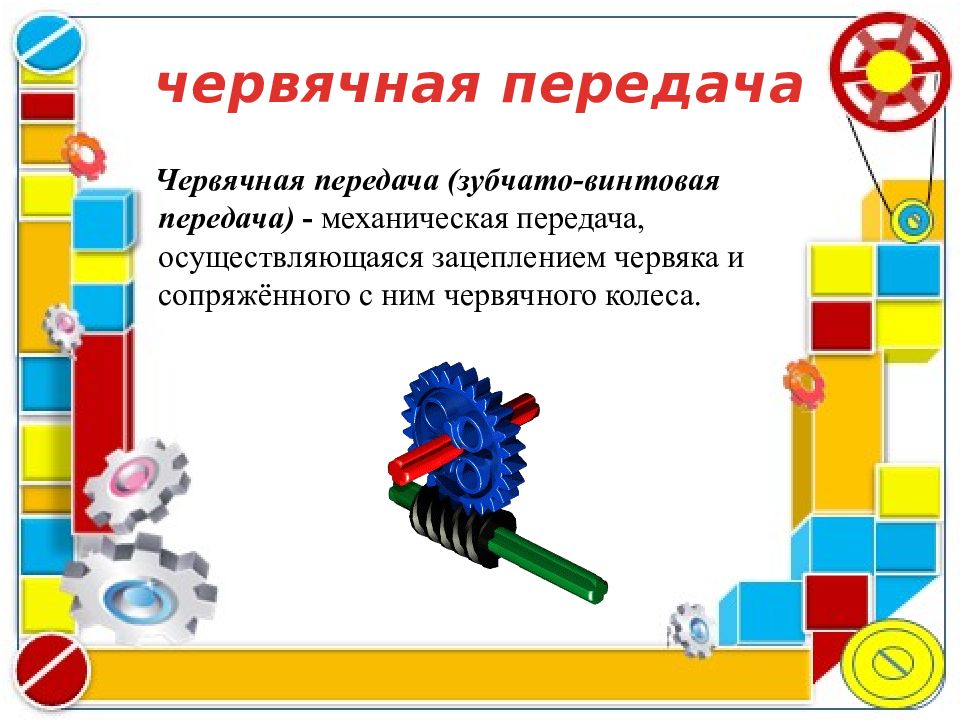

Червячная передача (зубчато-винтовая передача) - механическая передача, осуществляющаяся зацеплением червяка и сопряжённого с ним червячного колеса. червячная передача

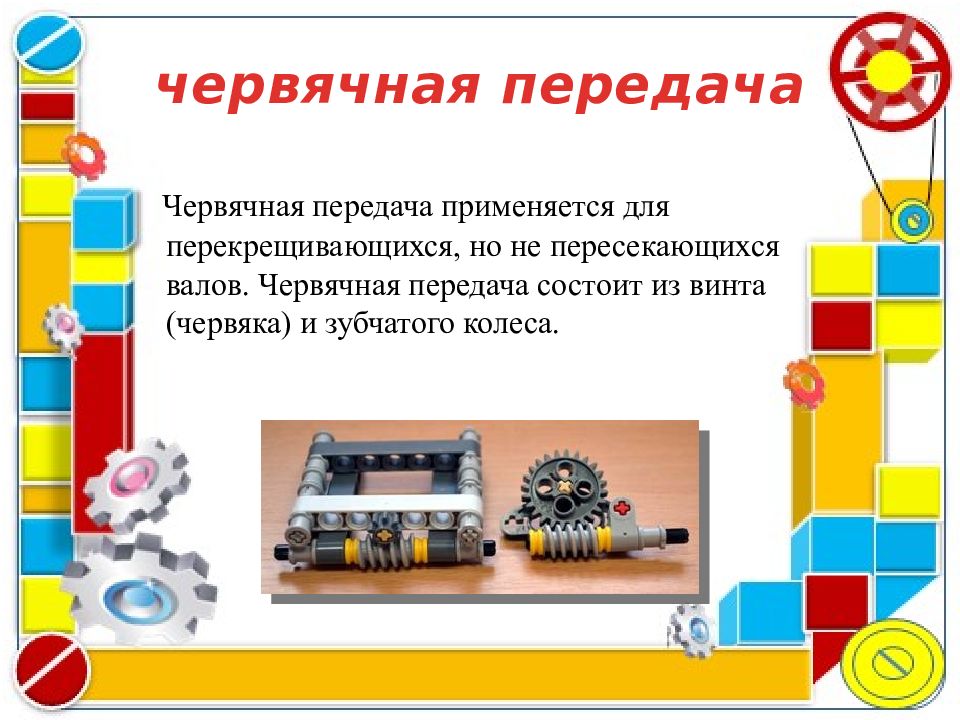

Червячная передача применяется для перекрещивающихся, но не пересекающихся валов. Червячная передача состоит из винта (червяка) и зубчатого колеса. червячная передача

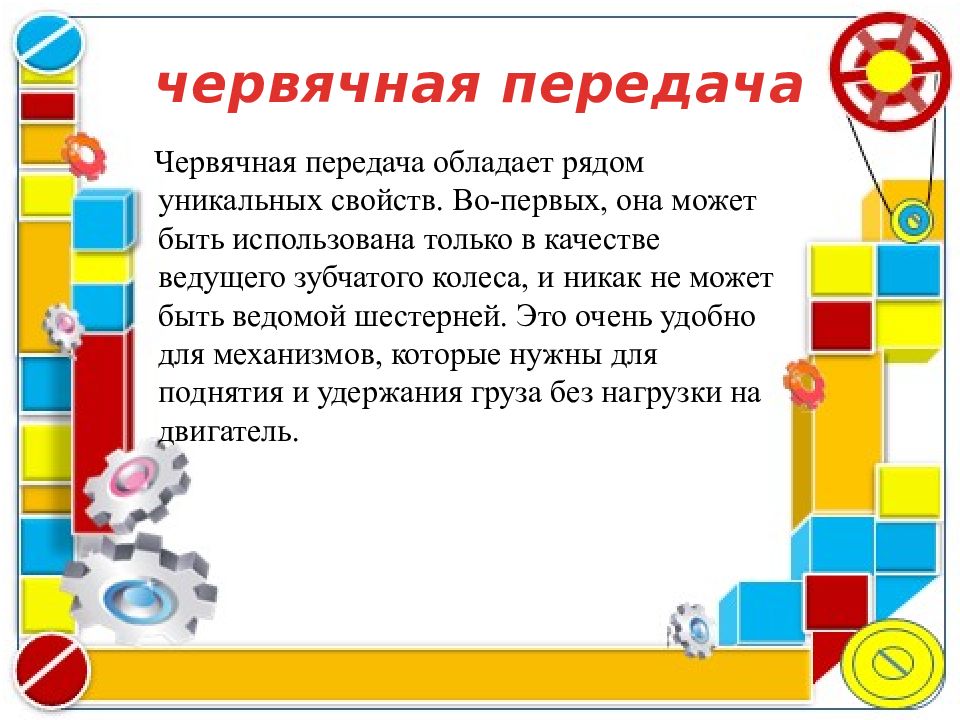

Червячная передача обладает рядом уникальных свойств. Во-первых, она может быть использована только в качестве ведущего зубчатого колеса, и никак не может быть ведомой шестерней. Это очень удобно для механизмов, которые нужны для поднятия и удержания груза без нагрузки на двигатель. червячная передача

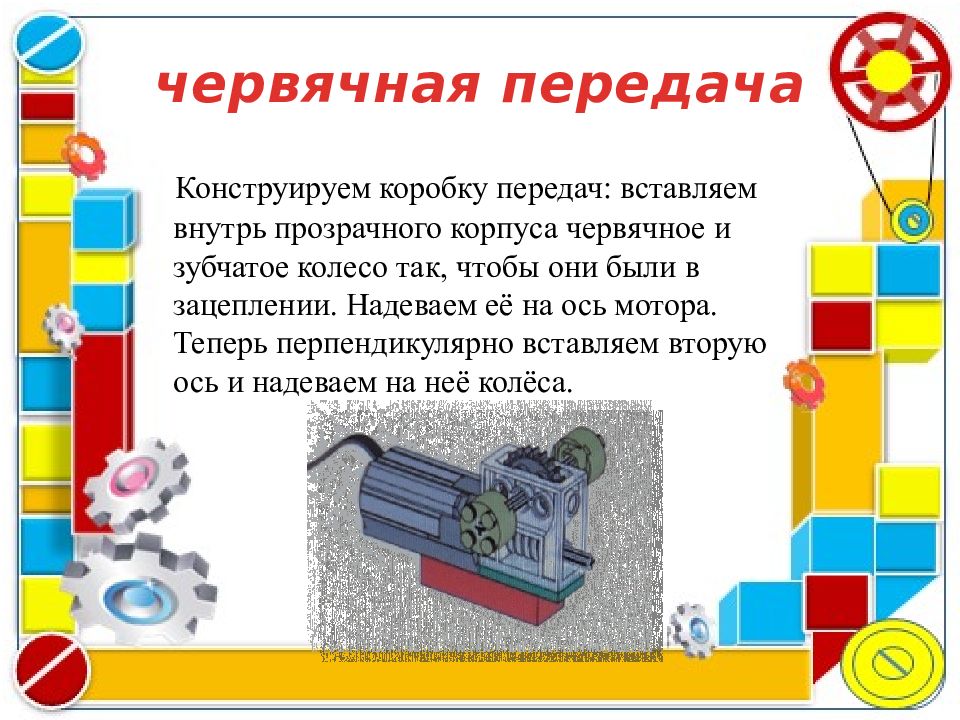

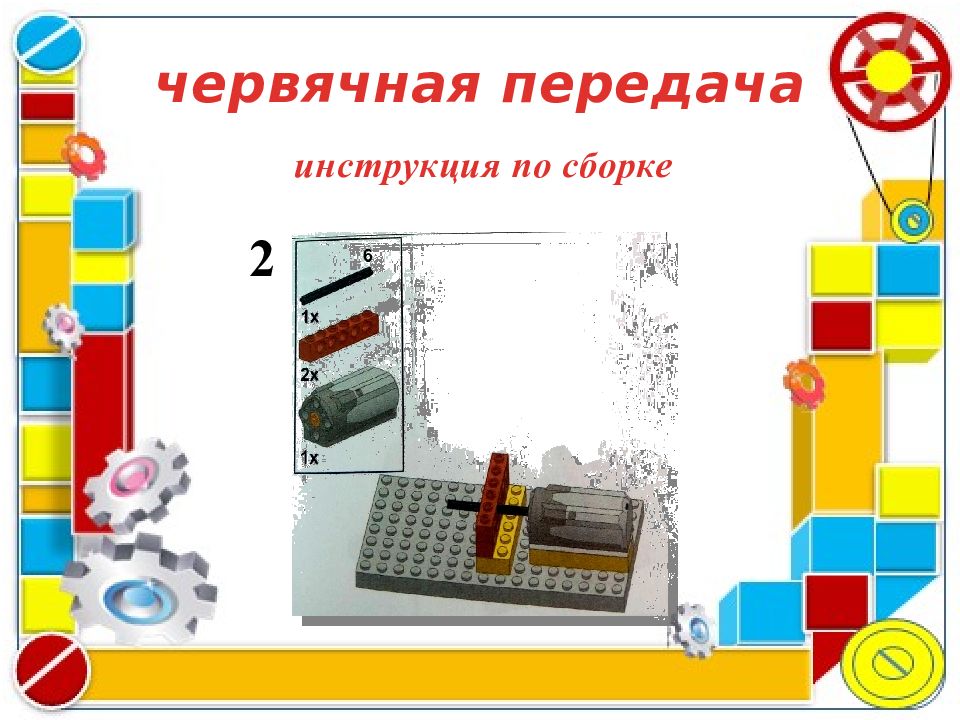

Конструируем коробку передач: вставляем внутрь прозрачного корпуса червячное и зубчатое колесо так, чтобы они были в зацеплении. Надеваем её на ось мотора. Теперь перпендикулярно вставляем вторую ось и надеваем на неё колёса. червячная передача
Червячная передача имеет ряд преимуществ: Занимает мало места. Имеет свойство самоторможения. Во много раз снижает число об/мин. Увеличивает силу привода. Изменяет направление вращательного движения на 90°. червячная передача

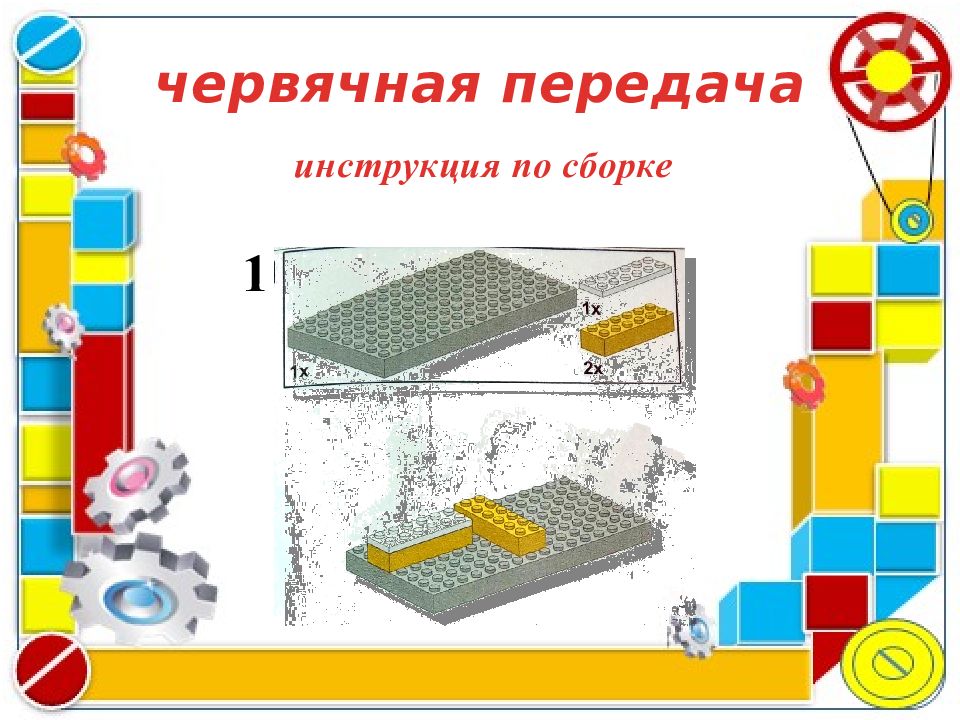

1
2

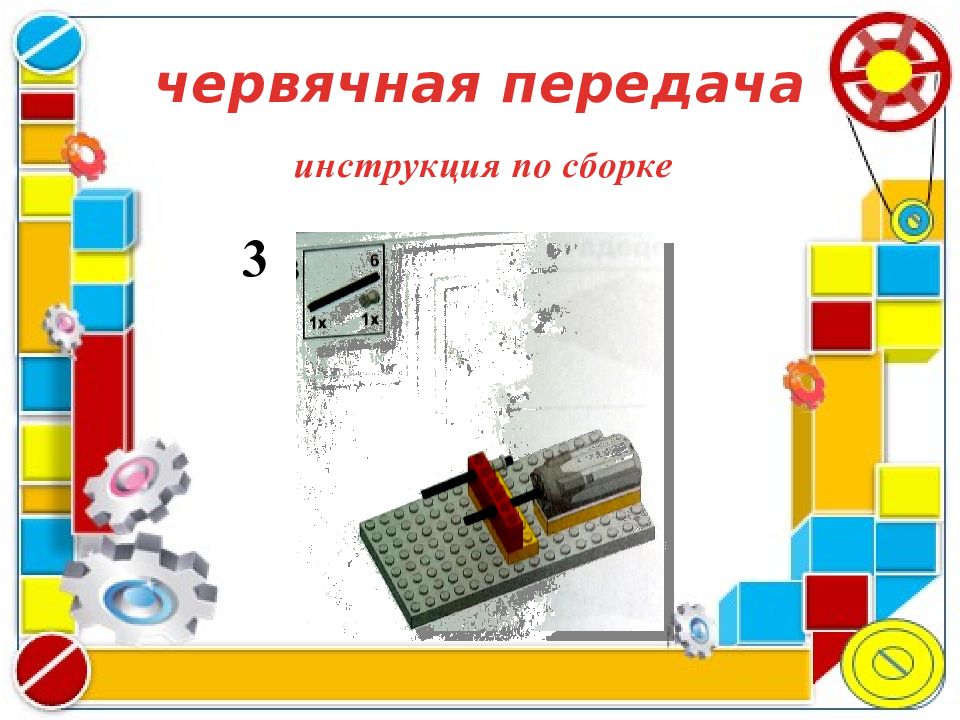

3

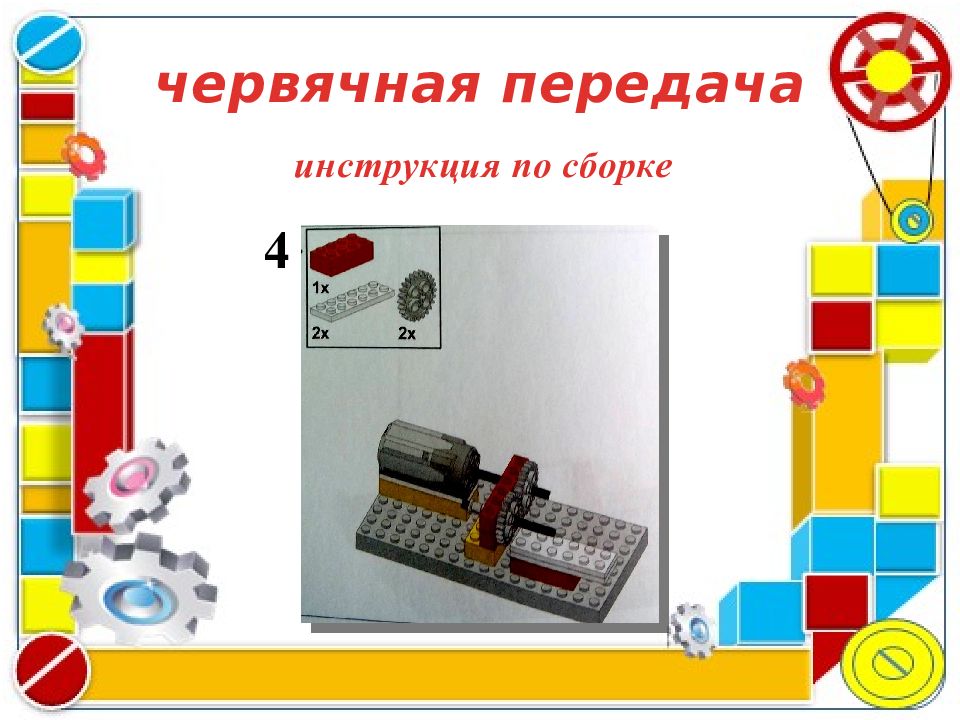

4

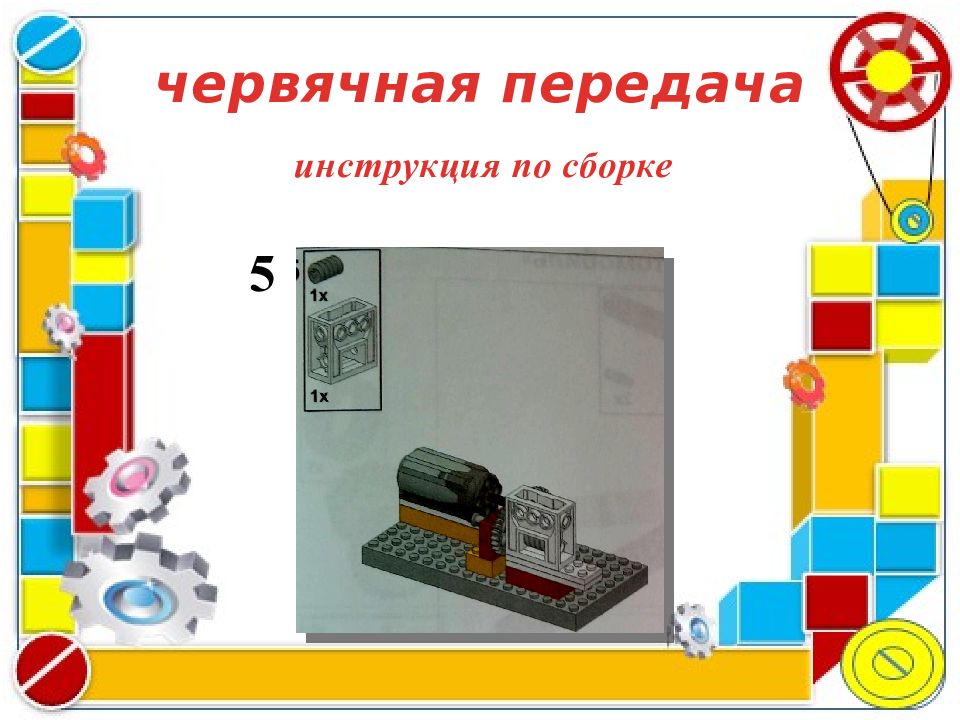

5

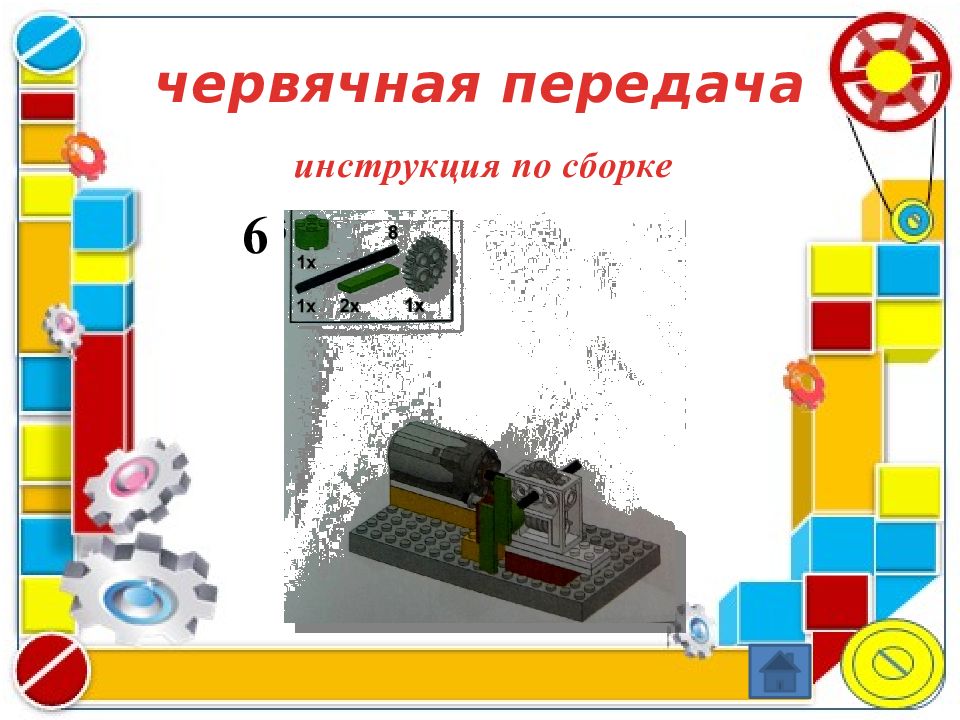

6

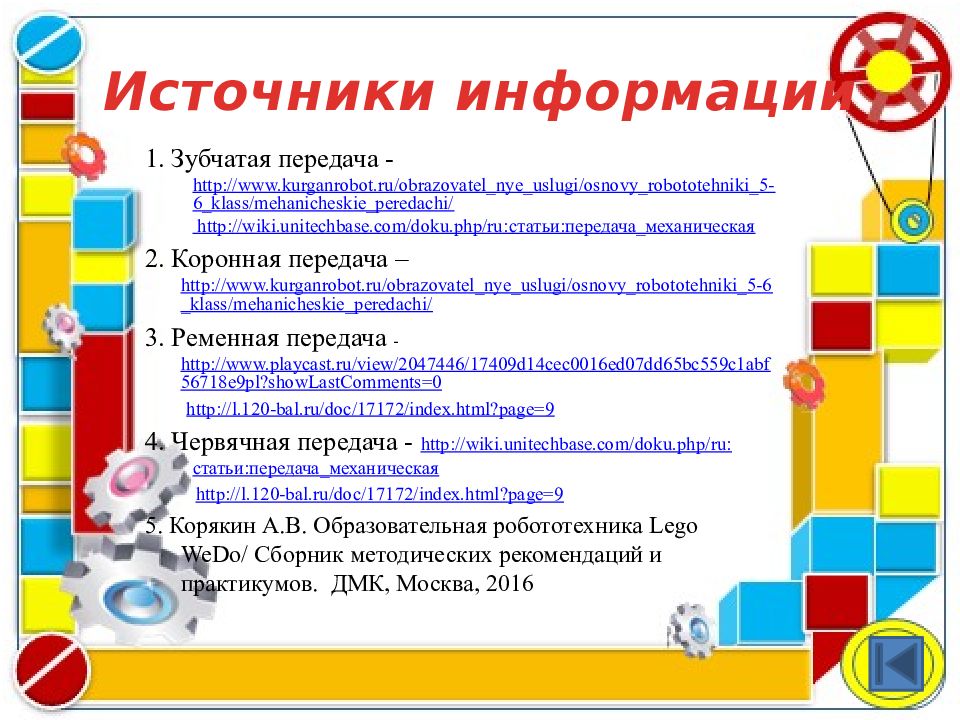

1. Зубчатая передача - http://www.kurganrobot.ru/obrazovatel_nye_uslugi/osnovy_robototehniki_5-6_klass/mehanicheskie_peredachi/ http://wiki.unitechbase.com/doku.php/ru: статьи:передача_механическая 2. Коронная передача – http://www.kurganrobot.ru/obrazovatel_nye_uslugi/osnovy_robototehniki_5-6_klass/mehanicheskie_peredachi/ 3. Ременная передача - http://www.playcast.ru/view/2047446/17409d14cec0016ed07dd65bc559c1abf56718e9pl?showLastComments=0 http://l.120-bal.ru/doc/17172/index.html?page=9 4. Червячная передача - http://wiki.unitechbase.com/doku.php/ru: статьи:передача_механическая http://l.120-bal.ru/doc/17172/index.html?page=9 5. Корякин А.В. Образовательная робототехника Lego WeDo / Сборник методических рекомендаций и практикумов. ДМК, Москва, 2016
