Шрифты чертежные — презентация

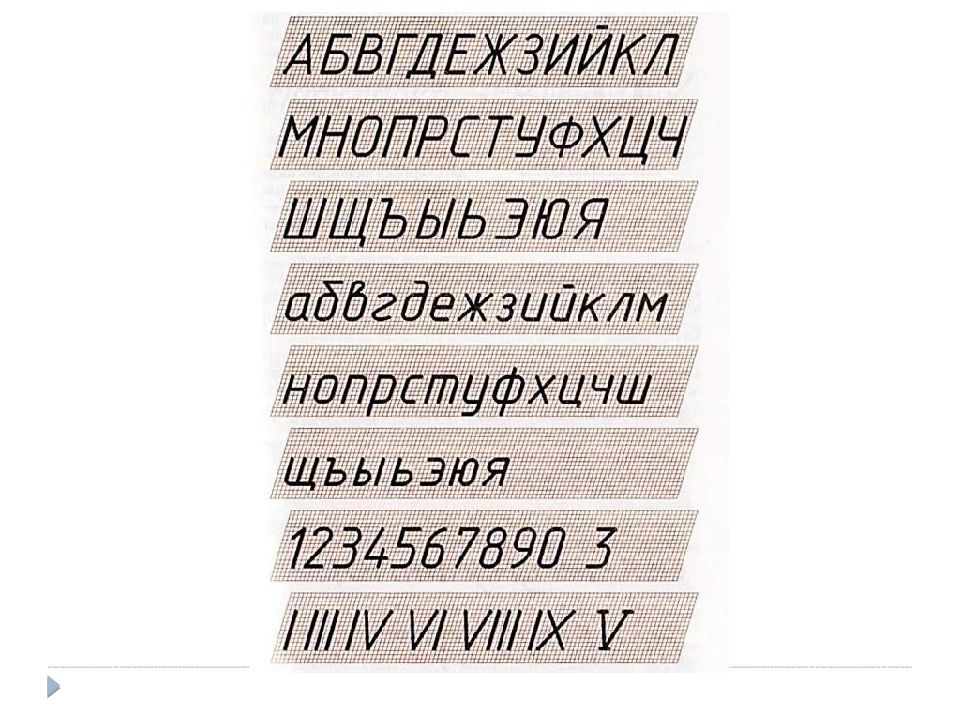

начертание строчных и прописных букв

Изображение слайда

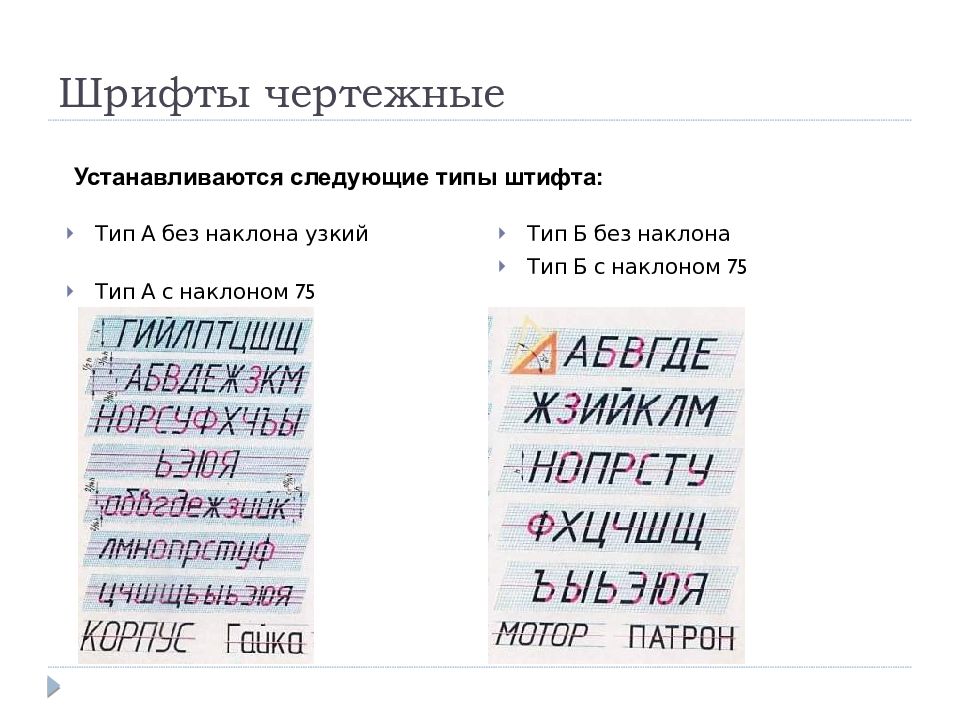

Тип А без наклона узкий Тип А с наклоном 75 Тип Б без наклона Тип Б с наклоном 75 Устанавливаются следующие типы штифта: Шрифты чертежные

Изображение слайда

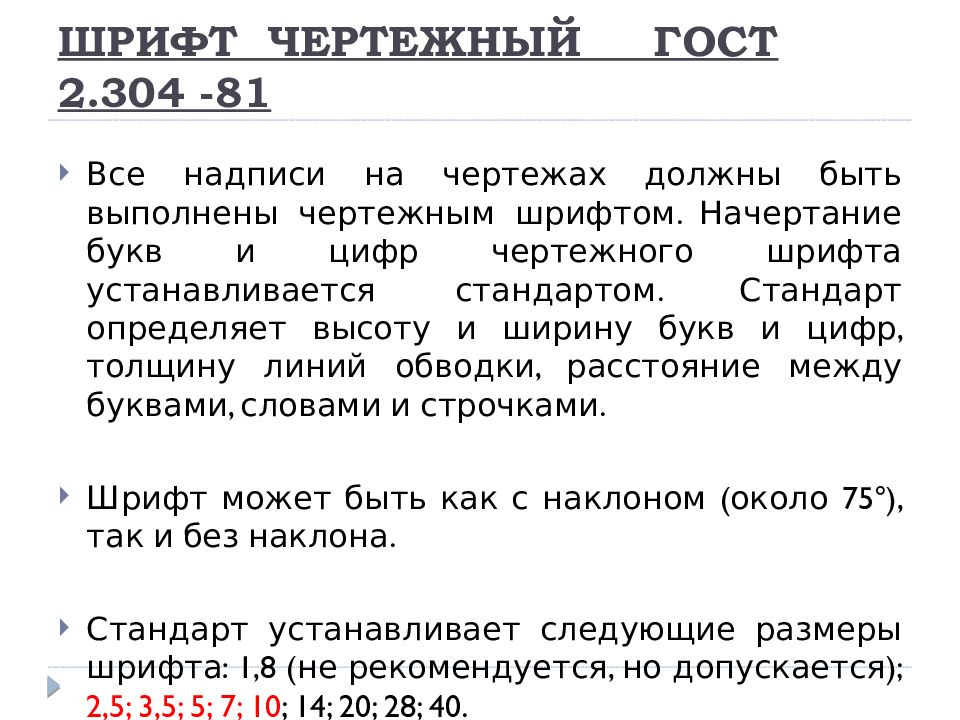

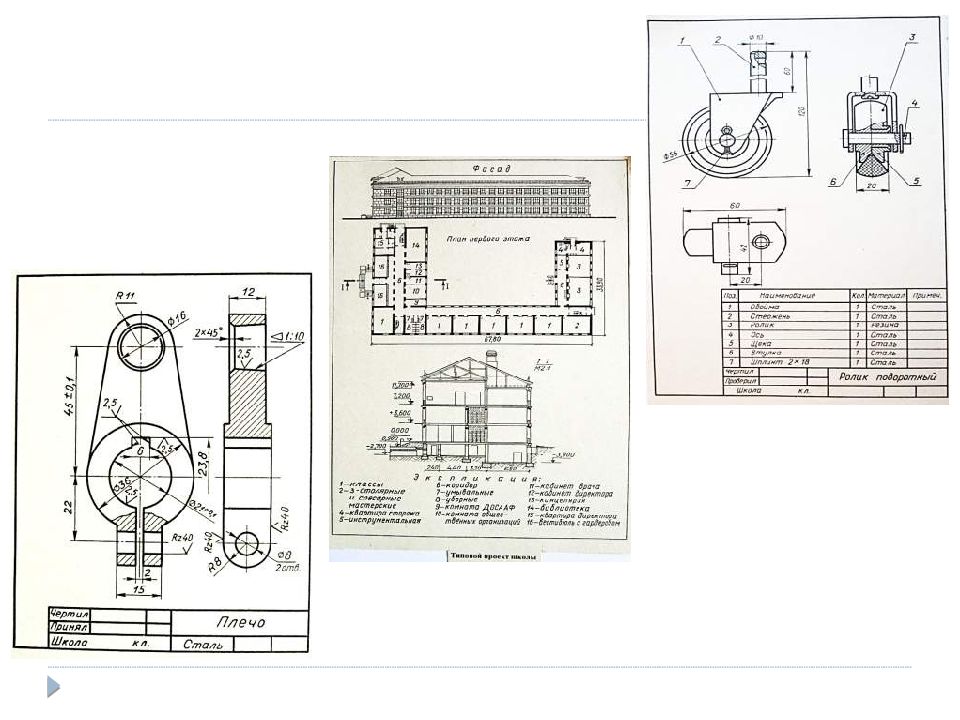

Все надписи на чертежах должны быть выполнены чертежным шрифтом. Начертание букв и цифр чертежного шрифта устанавливается стандартом. Стандарт определяет высоту и ширину букв и цифр, толщину линий обводки, расстояние между буквами, словами и строч­ками. Шрифт может быть как с наклоном (около 75°), так и без наклона. Стандарт устанавливает следующие размеры шрифта: 1,8 (не рекомендуется, но допускается); 2,5; 3,5; 5; 7; 10 ; 14; 20; 28; 40.

Изображение слайда

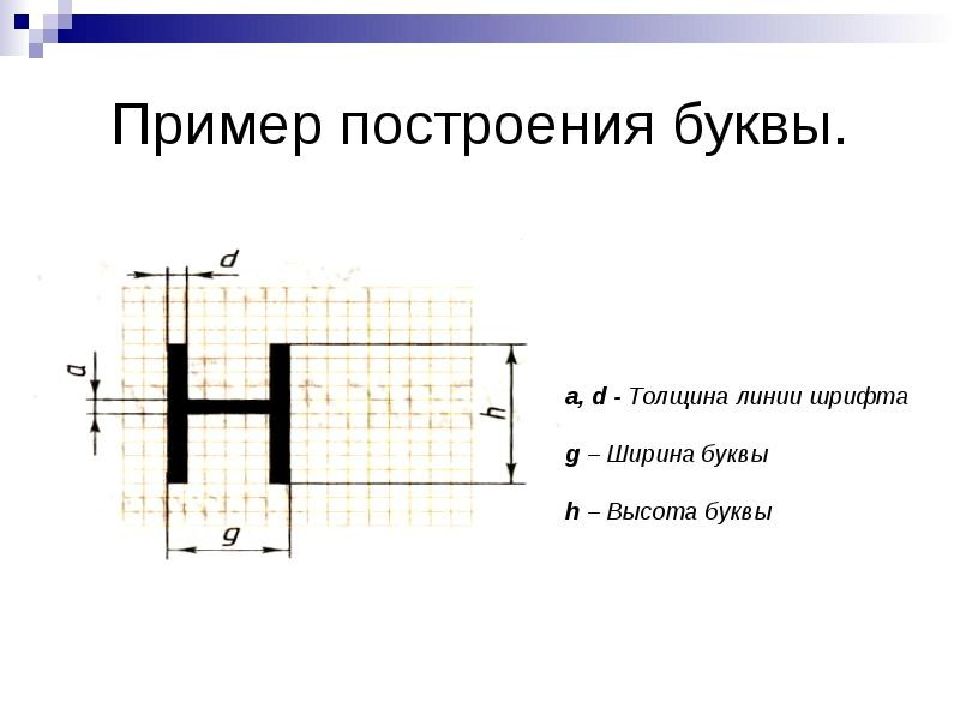

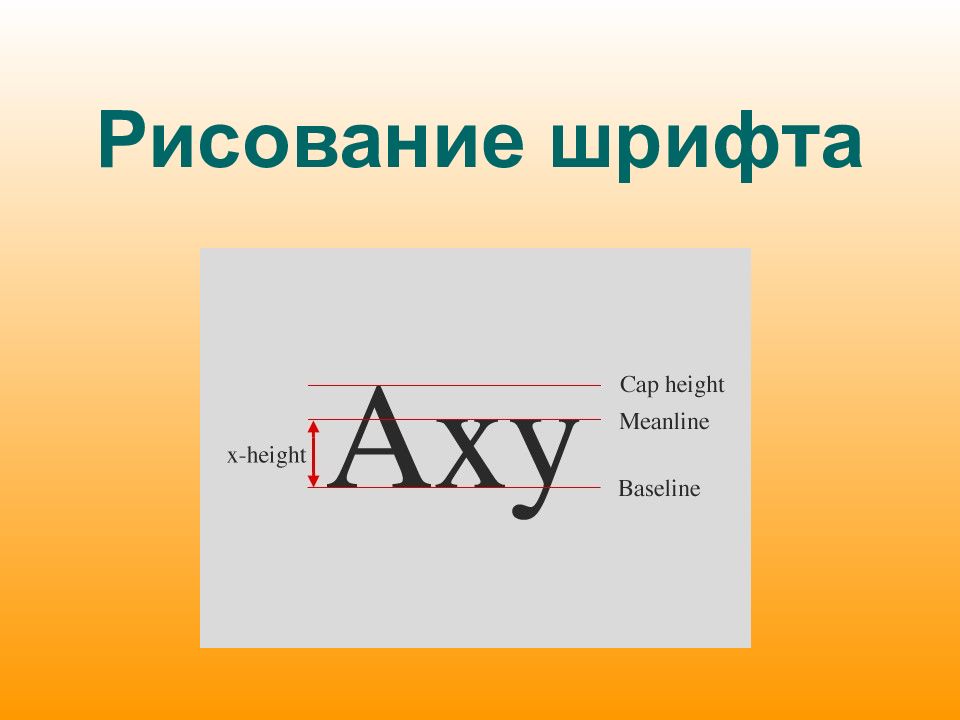

За размер ( h ) шрифта принимается величина, опреде­ляемая высотой прописных (заглавных) букв в миллиметрах. Высота буквы измеряется перпендикулярно к основанию стро­ки. Толщину ( d ) линии шрифта определяют в зависимости от высоты шрифта. Она равна 0,1 h. Высота строчных букв примерно соответствует высоте сле­дующего меньшего размера шрифта. Так, высота строчных букв размера 10 равна 7, размера 7 равна 5 и т. д. Верхние и нижние элементы строчных букв выполняются за счет расстояний меж­ду строками и выходят за строку на 3d. Ширина большинства строчных букв равна 5d.

Изображение слайда

По пропорциям буквы алфавита можно разделить на три группы: узкие, нормальные и широкие. К широким буквам относятся Ж, Ш, М, Ю и др., к узким — Р, В, Г, Е, К, 3. Такие буквы, как Н, П, И, А, Ц, — относятся к средним, нормальным. Обычно при построении шрифта разработку широких и узких букв ведут исходя из пропорций нормальных.

Изображение слайда

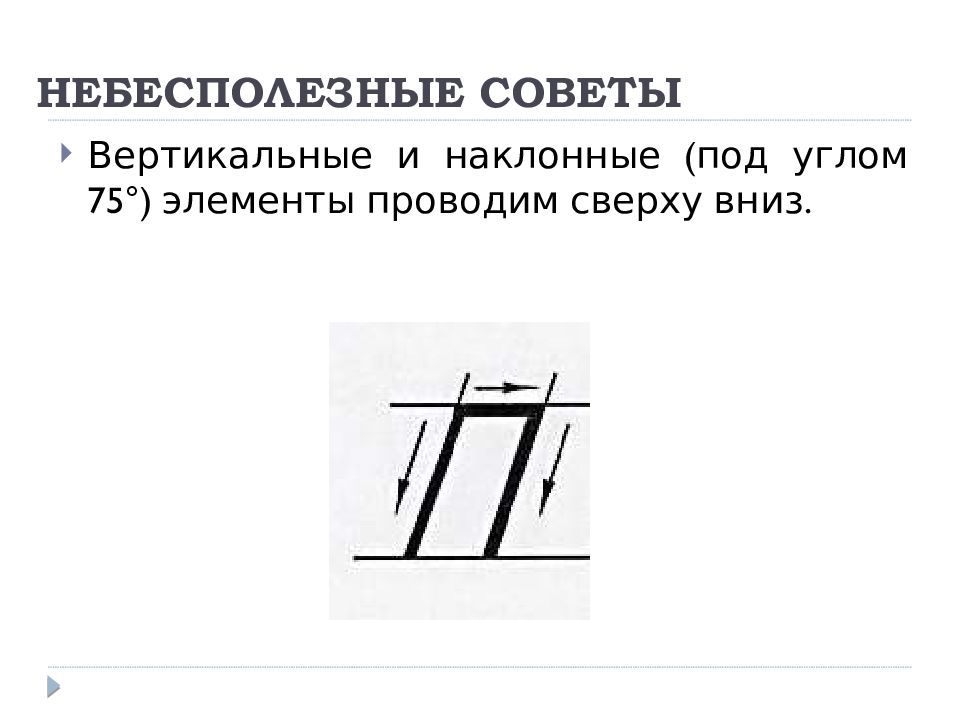

Вертикальные и наклонные (под углом 75 ° ) элементы проводим сверху вниз.

Изображение слайда

Если в букве есть скругления, то сначала выполняем скругления, а потом плавно соединяем их прямыми.

Изображение слайда

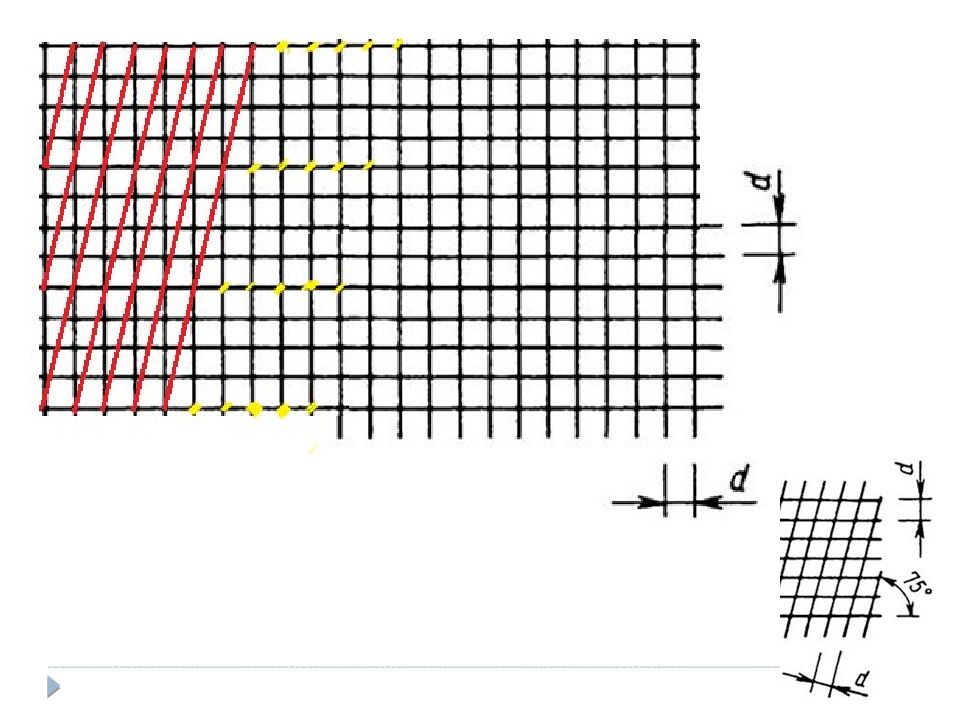

Для качественного выполнения надписей чертежным шрифтом, сначала размечаем буквы тонкими линиями (мягким карандашом). Карандаш затачивается в зависимости от толщины шрифта (параметра d ).

Изображение слайда

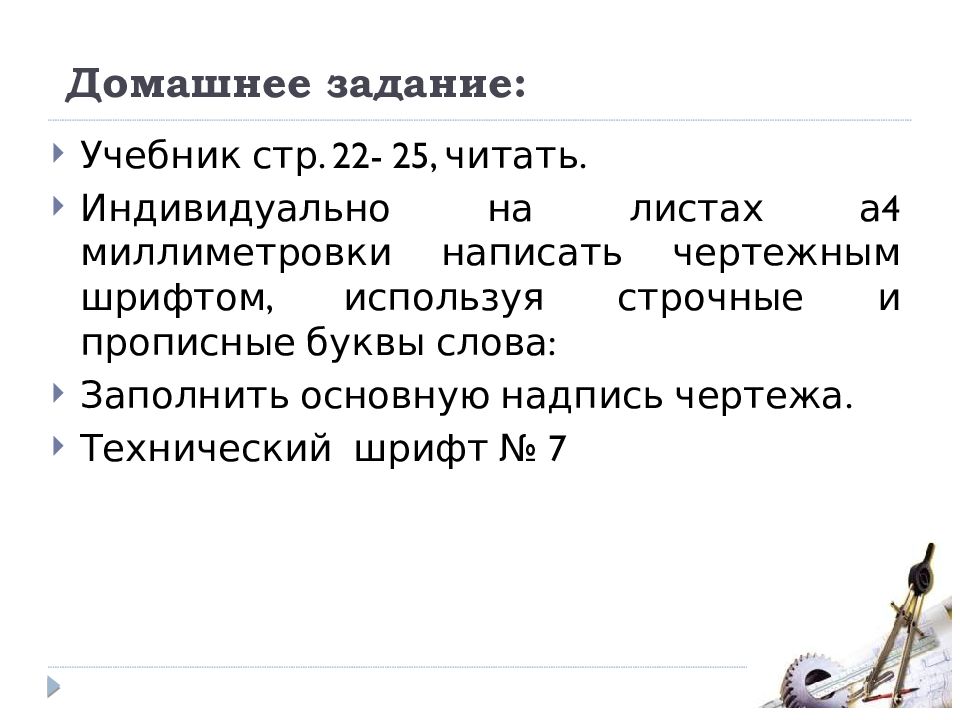

Учебник стр. 22- 25, читать. Индивидуально на листах а4 миллиметровки написать чертежным шрифтом, используя строчные и прописные буквы слова: Заполнить основную надпись чертежа. Технический шрифт № 7
