Первый слайд презентации: Штайншлифт и структуры

Штайншлифт. Структуры.

Изображение слайда

Слайд 2

Изображение слайда

Слайд 3

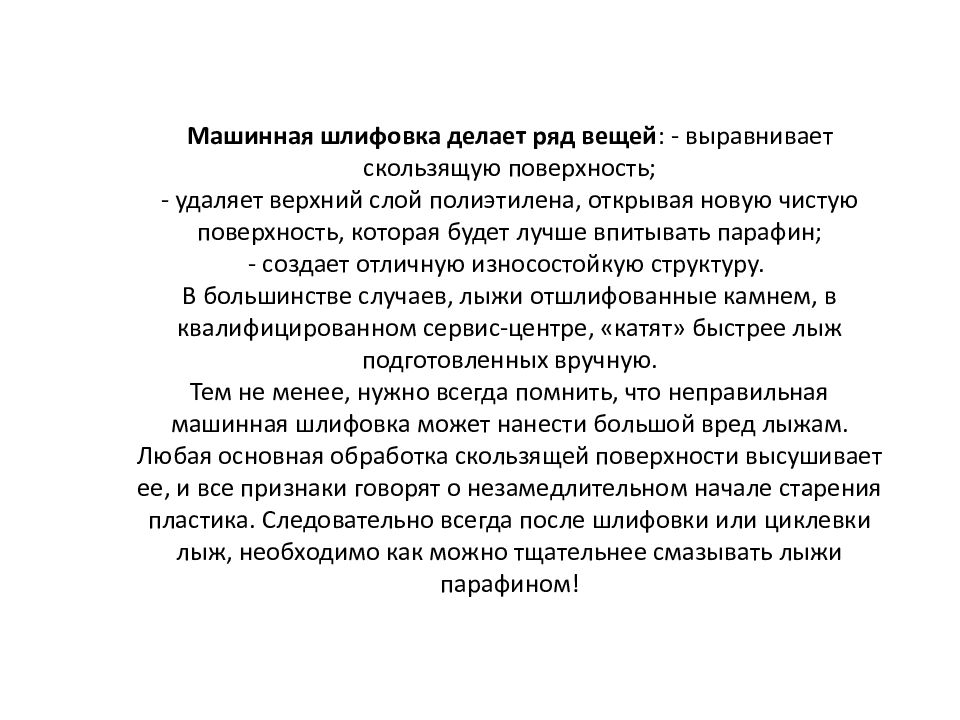

Машинная шлифовка делает ряд вещей : - выравнивает скользящую поверхность; - удаляет верхний слой полиэтилена, открывая новую чистую поверхность, которая будет лучше впитывать парафин; - создает отличную износостойкую структуру. В большинстве случаев, лыжи отшлифованные камнем, в квалифицированном сервис-центре, «катят» быстрее лыж подготовленных вручную. Тем не менее, нужно всегда помнить, что неправильная машинная шлифовка может нанести большой вред лыжам. Любая основная обработка скользящей поверхности высушивает ее, и все признаки говорят о незамедлительном начале старения пластика. Следовательно всегда после шлифовки или циклевки лыж, необходимо как можно тщательнее смазывать лыжи парафином!

Изображение слайда

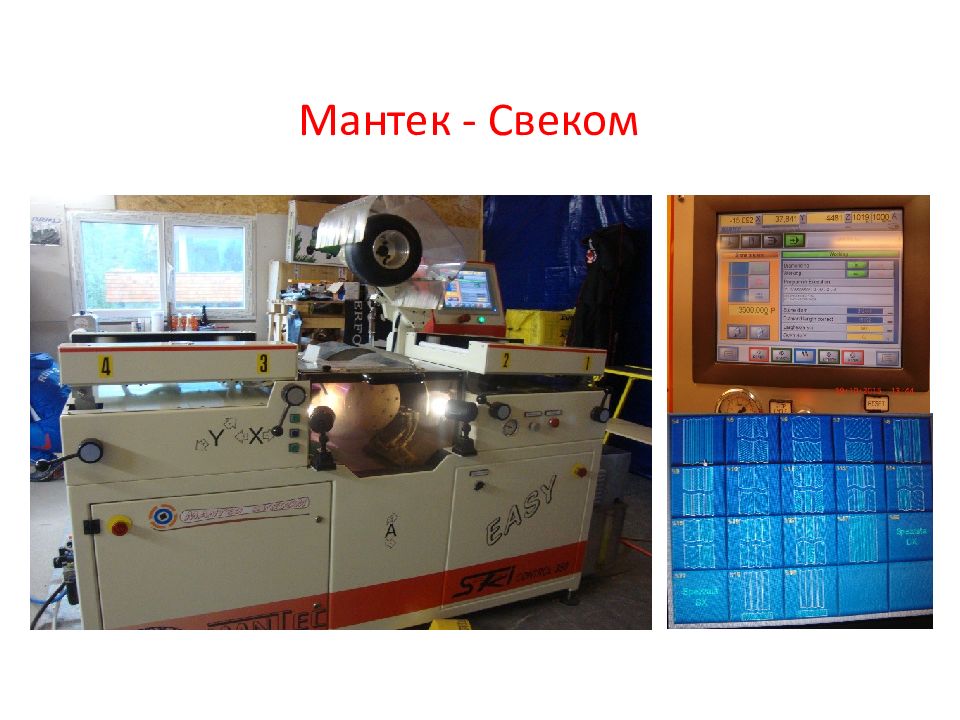

Слайд 4

Мантек - Свеком

Изображение слайда

Слайд 5

Изображение слайда

Слайд 6

Изображение слайда

Слайд 7

Изображение слайда

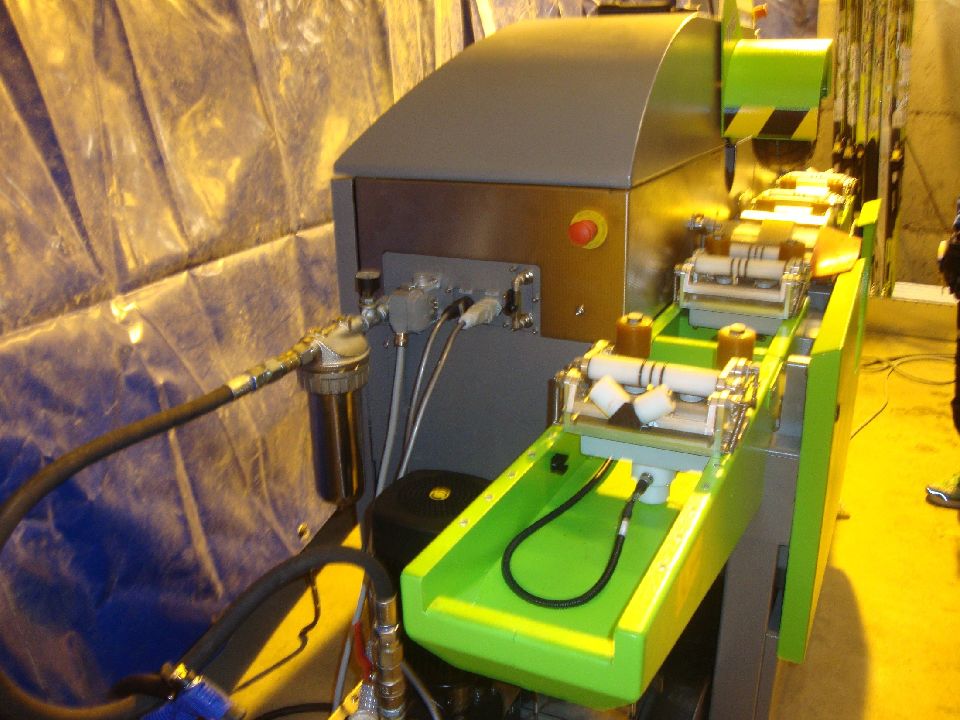

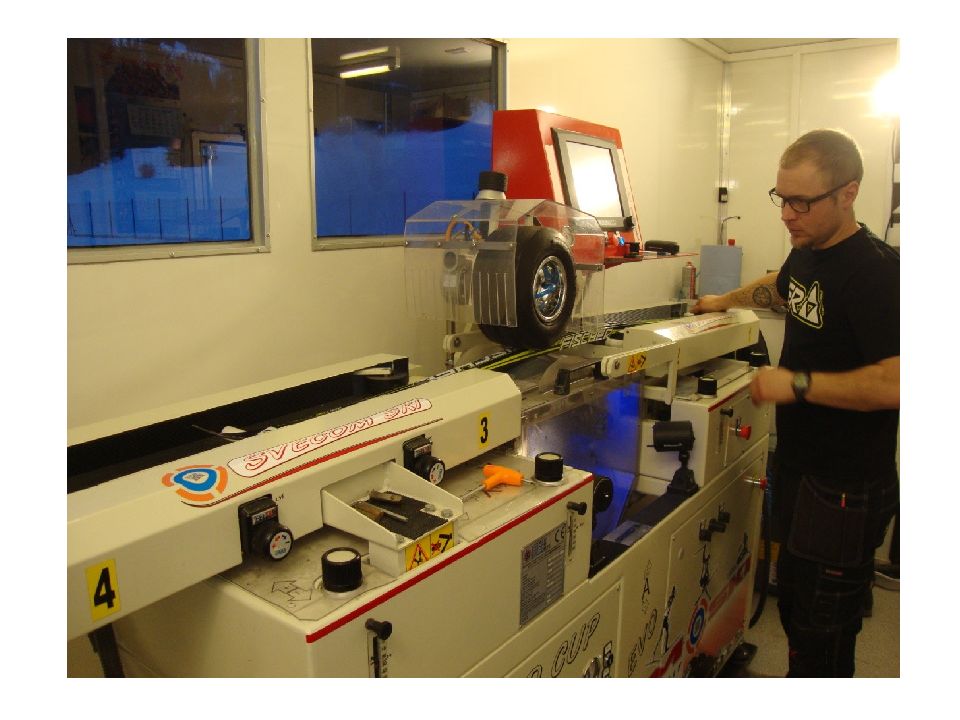

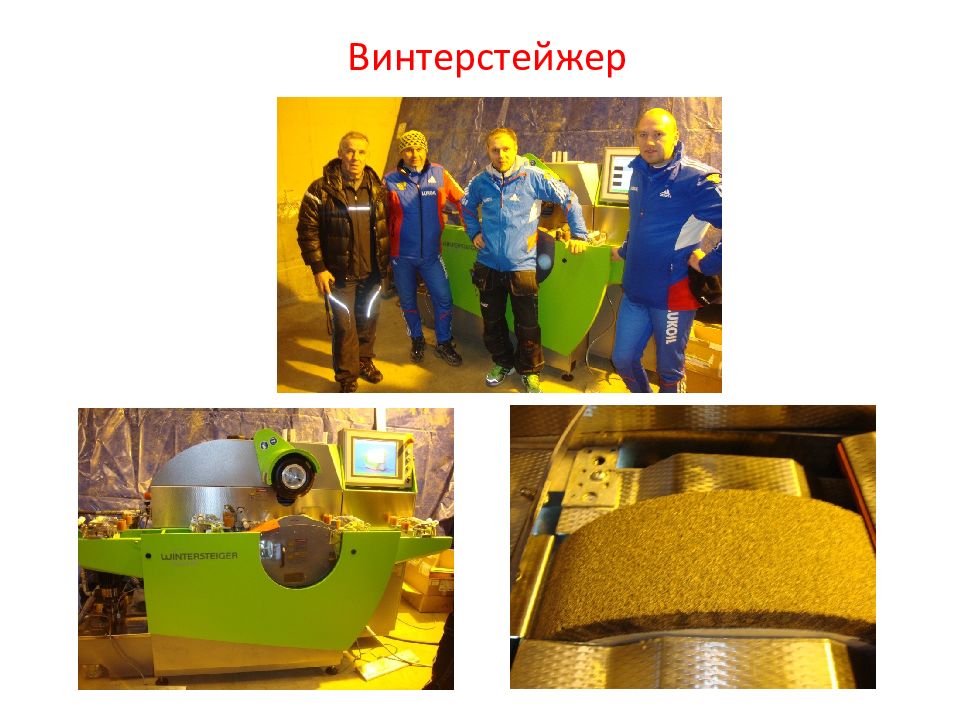

Слайд 8

Винтерстейжер

Изображение слайда

Слайд 9

Изображение слайда

Слайд 10: Штайншлифт

Итальянский штайншлифт. Штайншлифт Fis с her. Штайншлифт Вуокатти. Мурманский штайншлифт. Штайншлифт Madschus. Штайншлифт Муонио. Эстонский штайншлифт. Штайншлифт Atomic. Штайншлифт Rossignol

Изображение слайда

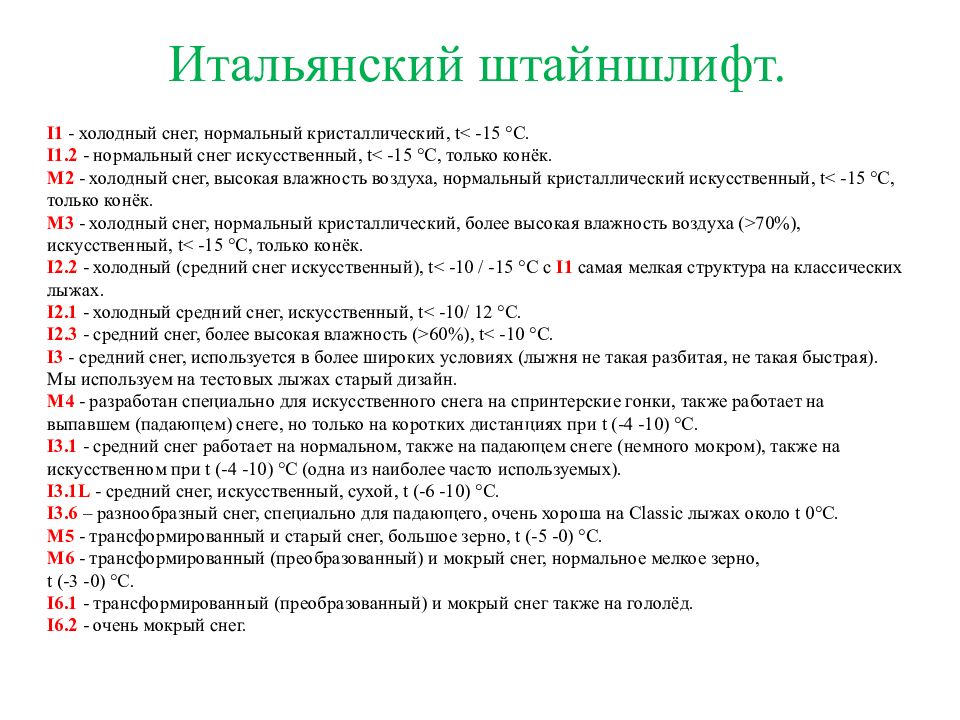

Слайд 11: Итальянский штайншлифт

I 1 - холодный снег, нормальный кристаллический, t < -15 ° C. I 1.2 - нормальный снег искусственный, t < -15 ° C, только конёк. M 2 - холодный снег, высокая влажность воздуха, нормальный кристаллический искусственный, t < -15 ° C, только конёк. М3 - холодный снег, нормальный кристаллический, более высокая влажность воздуха (>70%), искусственный, t < -15 ° C, только конёк. I 2.2 - холодный (средний снег искусственный), t < -10 / - 15 ° C с I 1 самая мелкая структура на классических лыжах. I 2.1 - холодный средний снег, искусственный, t < -10/ 12 ° C. I 2.3 - средний снег, более высокая влажность (>60%), t < -10 ° C. I 3 - средний снег, используется в более широких условиях (лыжня не такая разбитая, не такая быстрая). Мы используем на тестовых лыжах старый дизайн. М4 - разработан специально для искусственного снега на спринтерские гонки, также работает на выпавшем (падающем) снеге, но только на коротких дистанциях при t (-4 -10) ° C. I 3.1 - средний снег работает на нормальном, также на падающем снеге (немного мокром), также на искусственном при t (-4 -10) ° C (одна из наиболее часто используемых). I 3.1 L - средний снег, искусственный, сухой, t (-6 -10) ° C. I 3.6 – разнообразный снег, специально для падающего, очень хороша на Classic лыжах около t 0° C. M 5 - трансформированный и старый снег, большое зерно, t ( -5 -0 ) ° C. M 6 - трансформированный (преобразованный) и мокрый снег, нормальное мелкое зерно, t ( -3 -0 ) ° C. I 6.1 - трансформированный (преобразованный) и мокрый снег также на гололёд. I 6.2 - очень мокрый снег.

Изображение слайда

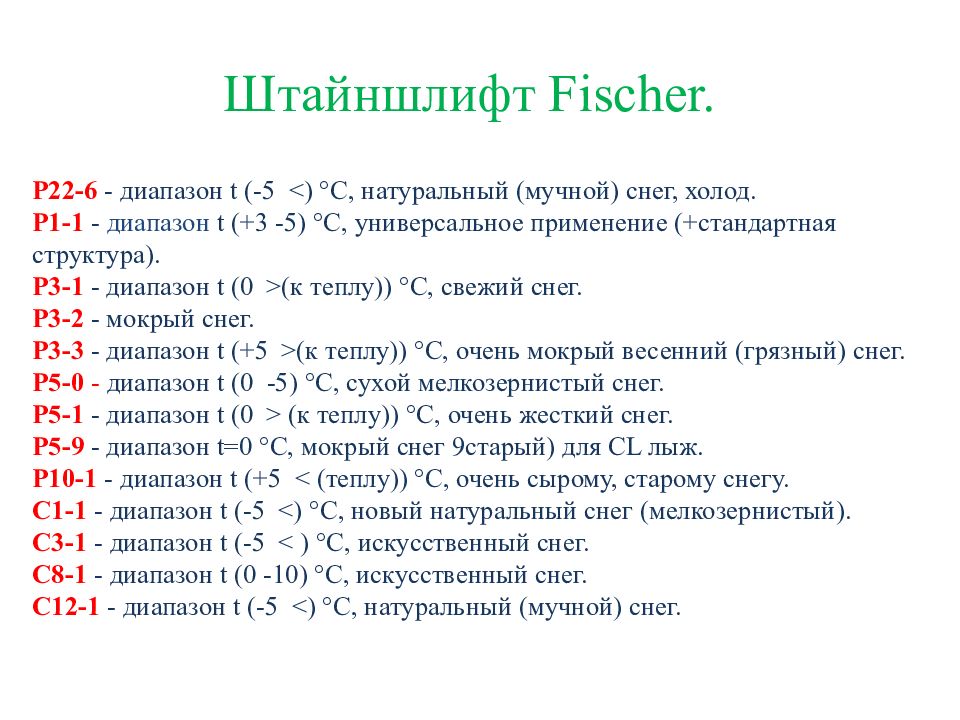

Слайд 12: Штайншлифт Fischer

P22-6 - диапазон t (-5 <) ° C, натуральный (мучной) снег, холод. Р1-1 - диапазон t (+3 -5) ° C, универсальное применение (+стандартная структура). Р3-1 - диапазон t (0 >(к теплу)) ° C, свежий снег. Р3-2 - мокрый снег. Р3-3 - диапазон t (+5 >(к теплу)) ° C, очень мокрый весенний (грязный) снег. Р5-0 - диапазон t (0 -5) ° C, сухой мелкозернистый снег. Р5-1 - диапазон t (0 > (к теплу)) ° C, очень жесткий снег. P 5-9 - диапазон t =0 ° C, мокрый снег 9старый) для CL лыж. P 10-1 - диапазон t (+5 < (теплу)) ° C, очень сырому, старому снегу. C 1-1 - диапазон t (-5 <) ° C, новый натуральный снег (мелкозернистый). C 3-1 - диапазон t (-5 < ) ° C, искусственный снег. C 8-1 - диапазон t (0 -10) ° C, искусственный снег. C 12-1 - диапазон t (-5 <) ° C, натуральный (мучной) снег.

Изображение слайда

Слайд 13

Изображение слайда

Слайд 14

Изображение слайда

Слайд 15: Штайншлифт Fischer

S 11-2 - диапазон t (-10 -20) ° C, очень холодный натуральный сухой снег, влажность меньше 50%. S 12-1 - диапазон t (-10 0) ° C, mix (натуральный + искусственный снег), жесткая лыжня, возможно немножко влажная. S 12-4 – диапазон t (-10 -5) ° C, натуральный холодный снег (новый) при влажности менее 50%. S 12-2 - диапазон t (-0 -3) ° C, универсальный, mix (натуральный + искусственный снег), снег как мука. S 12-5, S12-6 - диапазон t (-0 -5) ° C, универсальный, влажный, снегопад. S 13-4 - диапазон t + ° C, универсальный, mix (натуральный + искусственный снег), переменчивая погода. S 13-0.5 - S 13-0.8 - универсал +, влажный мелкозернистый новый снег. S 13-6 - диапазон (+ большой +), влажный снег (дождь, снег, дождь ).

Изображение слайда

Слайд 16

Изображение слайда

Слайд 17

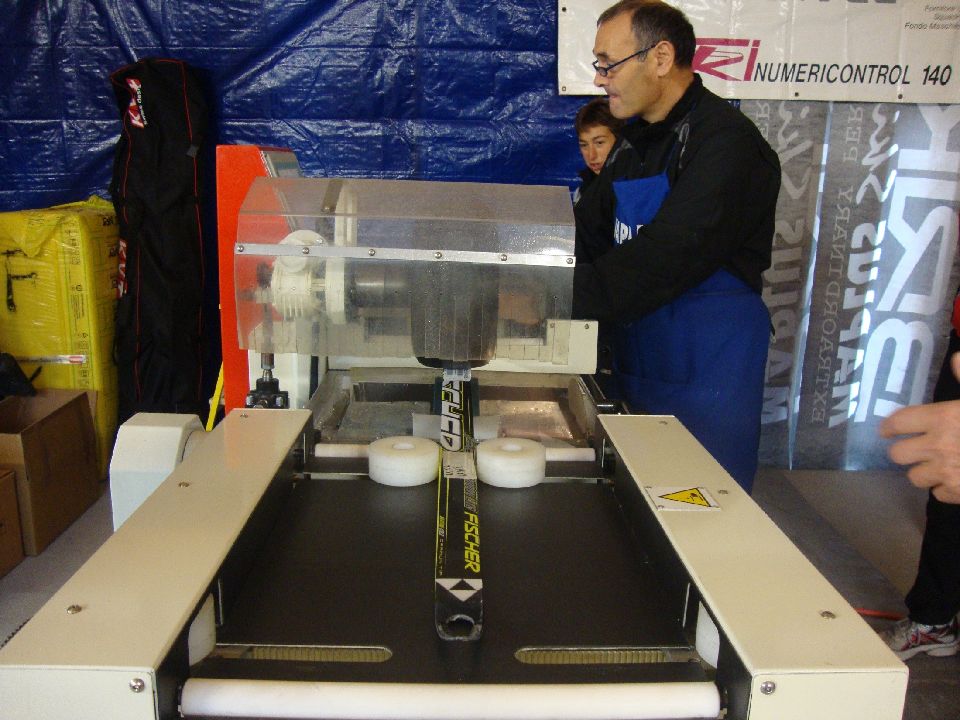

М. Лукерченко проверяет качество Штайншлифта

Изображение слайда

Слайд 18: Штайншлифт Вуокатти

Classica №7 - t (-10 – холоднее) ° C, холодный, натуральный снег. №8 - t (-10 0) ° C, снег чуть влажный, mix (натуральный + искусственный снег). №9 - t (-5 +0) ° C, снег сырой, mix (натуральный + искусственный снег). №10 - t (-0 +) ° C, снег сырой, mix (натуральный + искусственный снег). №11-12 - t (большой +) ° C, снег очень сырой, mix (натуральный + искусственный снег). Skating №6 - t (-10 холоднее) ° C, холодный снег. №7 - t (+3 -5) ° C, универсальный, mix (натуральный + искусственный снег). №8 - t (-5 -10) ° C, mix (натуральный + искусственный снег). №9 - t (+)° C, снег влажный, mix (натуральный + искусственный снег).

Изображение слайда

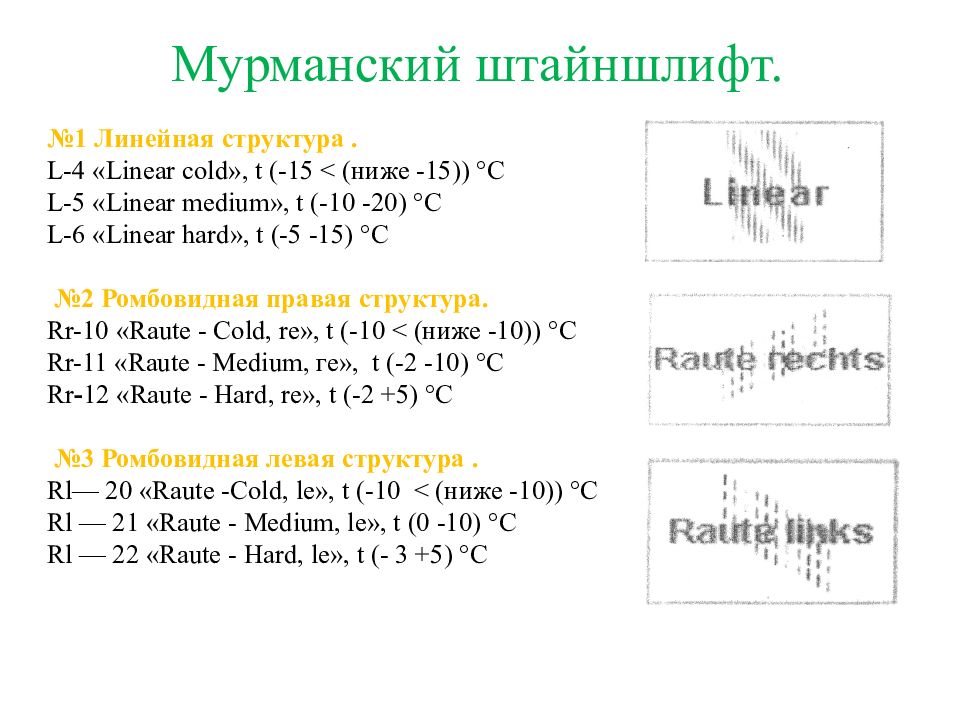

Слайд 19: Мурманский штайншлифт

№1 Линейная структура. L-4 «Linear cold», t (-15 < ( ниже -15)) °C L-5 «Linear medium», t (-10 -20) °C L-6 «Linear hard», t (-5 -15) °C №2 Ромбовидная правая структура. Rr-10 « Raute - Cold, re», t (-10 < ( ниже -10)) °C Rr-11 « Raute - Medium, ге », t (-2 -10) °C Rr - 12 « Raute - Hard, re», t (-2 +5) °C №3 Ромбовидная левая структура. Rl — 20 « Raute -Cold, l е », t (-10 < ( ниже -10)) °C Rl — 21 « Raute - Medium, l е », t (0 -10) °C Rl — 22 « Raute - Hard, l е », t (- 3 +5) °C

Изображение слайда

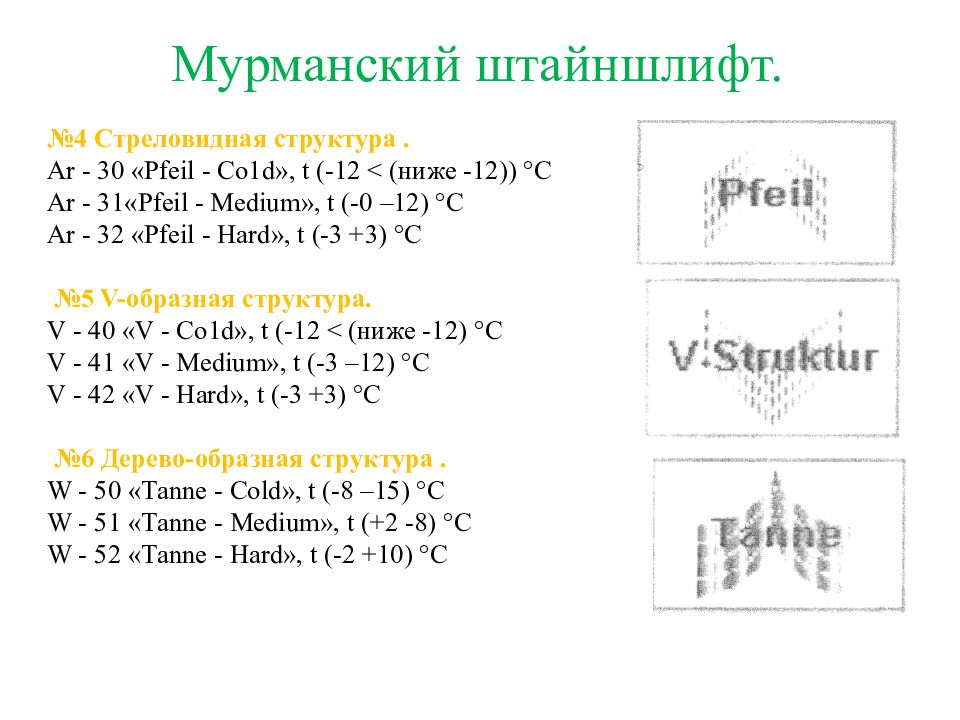

Слайд 20: Мурманский штайншлифт

№4 Стреловидная структура. Ar - 30 « Pfeil - Со1 d », t (-12 < (ниже -12)) ° C Ar - 31«Pfeil - Ме dium », t (-0 –12) °C Ar - 32 « Pfeil - Hard», t (-3 +3) °C №5 V -образная структура. V - 40 «V - C о1 d », t (-12 < (ниже -12) ° C V - 41 «V - Ме dium », t (-3 –12) °C V - 42 «V - Hard», t (-3 +3) °C № 6 Дерево-образная структура. W - 50 « Та nn е - C о ld», t (-8 –15) °C W - 51 « Та nn е - Medium», t (+2 -8) °C W - 52 «Та nn е - Hard », t (-2 +10) ° C

Изображение слайда

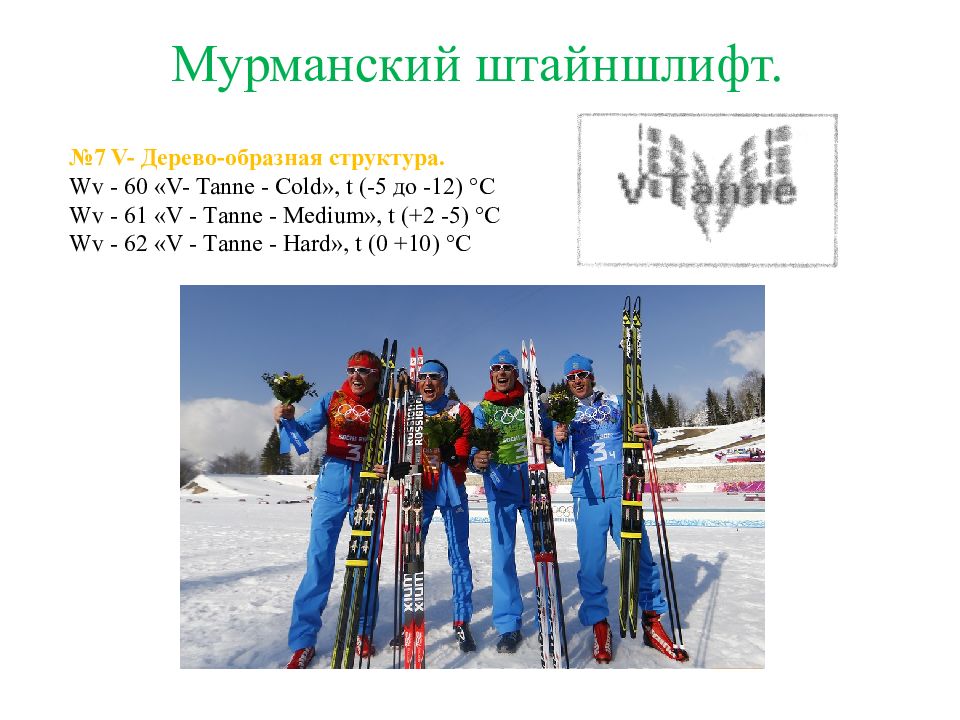

Слайд 21: Мурманский штайншлифт

№ 7 V- Дерево-образная структура. Wv - 60 «V- Та nn е - Cold», t (-5 до -12) °C Wv - 61 «V - Та nn е - Medium», t (+2 -5) °C Wv - 62 «V - Та nn е - Hard», t (0 +10) °C

Изображение слайда

Слайд 22: Штайншлифт Madschus

9-6 xg – диапазон t (+0 +10)°C, теплые, вода, снег mix. 9-6 g – диапазон t ( -2 + 6 )°C, теплые, снег mix. 9-6 - диапазон t ( -2 - 1 5 )°C, средние, снег mix. D4 - средние, снег mix. D 5 - диапазон t ( -6 +3 )°C, средние, снег mix. D 6 - диапазон t ( +2 +10 )°C, теплые, снег mix. 7-4 - диапазон t ( -10 -25 )°C, холодные, снег mix. S02 - диапазон t ( -10 -2 0)°C, холодные, снег mix. S2 - диапазон t ( - 8 - 18)°C, холодные, снег mix. S05 - диапазон t ( - 3 - 15)°C, холодный, свежий снег. L6-5 - диапазон t (+0 +5)°C, теплые, вода, снег mix. Nov – вышла в 2014 году. HP – концы жесткие. R – средние. SR – концы мягкие.

Изображение слайда

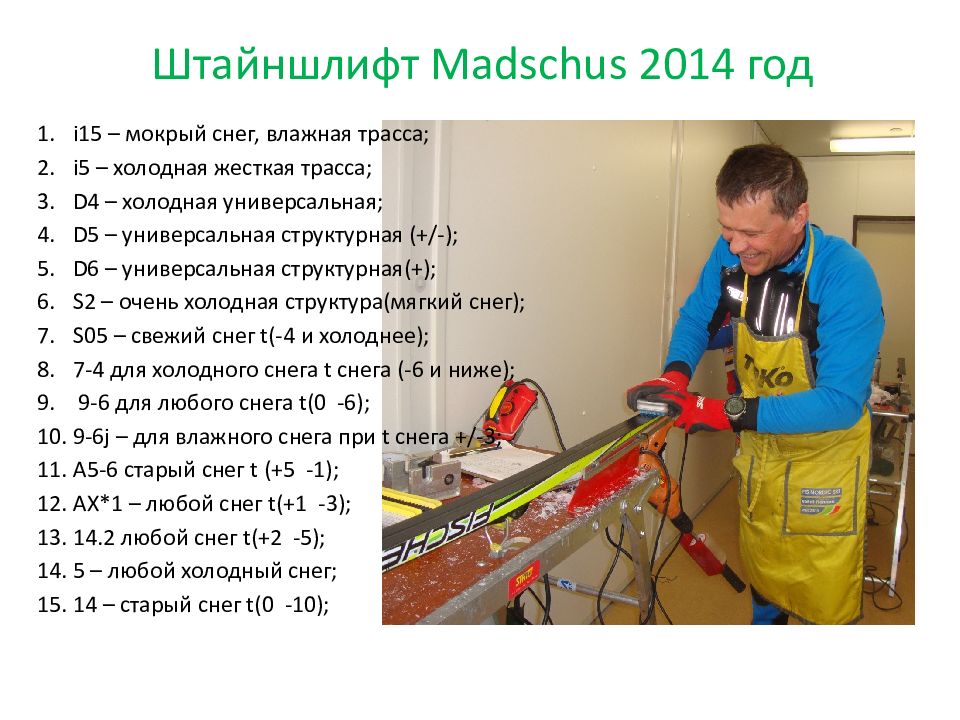

Слайд 23: Штайншлифт Madschus 2014 год

i 15 – мокрый снег, влажная трасса; i 5 – холодная жесткая трасса; D 4 – холодная универсальная; D 5 – универсальная структурная (+/-); D 6 – универсальная структурная(+); S 2 – очень холодная структура(мягкий снег); S 05 – свежий снег t (-4 и холоднее); 7-4 для холодного снега t снега (-6 и ниже); 9-6 для любого снега t (0 -6); 9-6 j – для влажного снега при t снега +/-3; А5-6 старый снег t (+5 -1); AX *1 – любой снег t (+1 -3); 14.2 любой снег t (+2 -5); 5 – любой холодный снег; 14 – старый снег t (0 -10);

Изображение слайда

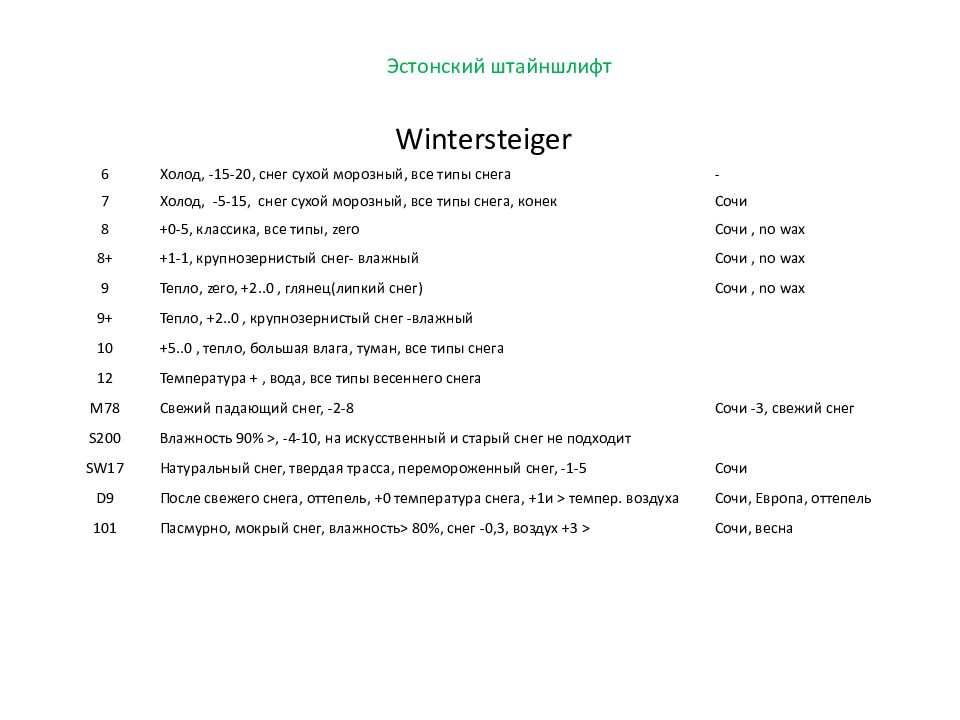

Слайд 24: Эстонский штайншлифт

Wintersteiger 6 Холод, -15-20, снег сухой морозный, все типы снега - 7 Холод, -5-15, снег сухой морозный, все типы снега, конек Сочи 8 +0-5, классика, все типы, zero Сочи, no wax 8+ +1-1, крупнозернистый снег- влажный Сочи, no wax 9 Тепло, zero, +2..0, глянец(липкий снег) Сочи, no wax 9+ Тепло, +2..0, крупнозернистый снег -влажный 10 +5..0, тепло, большая влага, туман, все типы снега 12 Температура +, вода, все типы весеннего снега М78 Свежий падающий снег, -2-8 Сочи -3, свежий снег S 200 Влажность 90% >, -4-10, на искусственный и старый снег не подходит SW 17 Натуральный снег, твердая трасса, перемороженный снег, -1-5 Сочи D9 После свежего снега, оттепель, +0 температура снега, +1и > темпер. воздуха Сочи, Европа, оттепель 101 Пасмурно, мокрый снег, влажность > 80 %, снег -0,3, воздух +3 > Сочи, весна

Изображение слайда

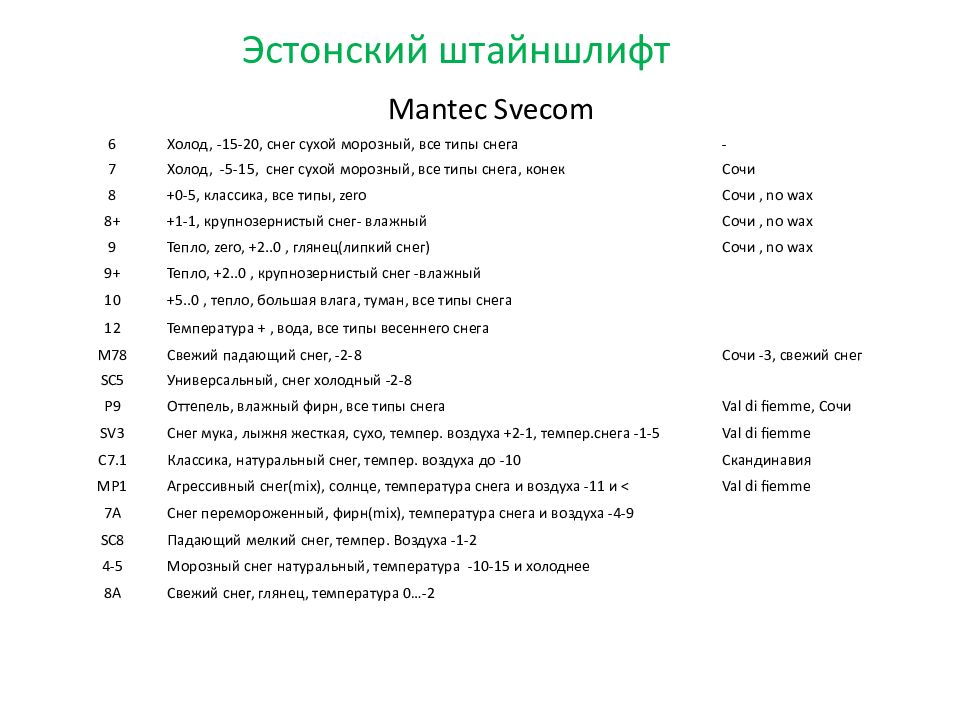

Слайд 25

Mantec Svecom 6 Холод, -15-20, снег сухой морозный, все типы снега - 7 Холод, -5-15, снег сухой морозный, все типы снега, конек Сочи 8 +0-5, классика, все типы, zero Сочи, no wax 8+ +1-1, крупнозернистый снег- влажный Сочи, no wax 9 Тепло, zero, +2..0, глянец(липкий снег) Сочи, no wax 9+ Тепло, +2..0, крупнозернистый снег -влажный 10 +5..0, тепло, большая влага, туман, все типы снега 12 Температура +, вода, все типы весеннего снега М78 Свежий падающий снег, -2-8 Сочи -3, свежий снег SC5 Универсальный, снег холодный -2-8 Р9 Оттепель, влажный фирн, все типы снега Val di fiemme, Сочи SV3 Снег мука, лыжня жесткая, сухо, темпер. воздуха +2-1, темпер.снега -1-5 Val di fiemme С7.1 Классика, натуральный снег, темпер. воздуха до -10 Скандинавия МР1 Агрессивный снег( mix), солнце, температура снега и воздуха -11 и < Val di fiemme 7А Снег перемороженный, фирн( mix), температура снега и воздуха -4-9 SC 8 Падающий мелкий снег, темпер. Воздуха -1-2 4-5 Морозный снег натуральный, температура -10-15 и холоднее 8А Свежий снег, глянец, температура 0…-2 Эстонский штайншлифт

Изображение слайда

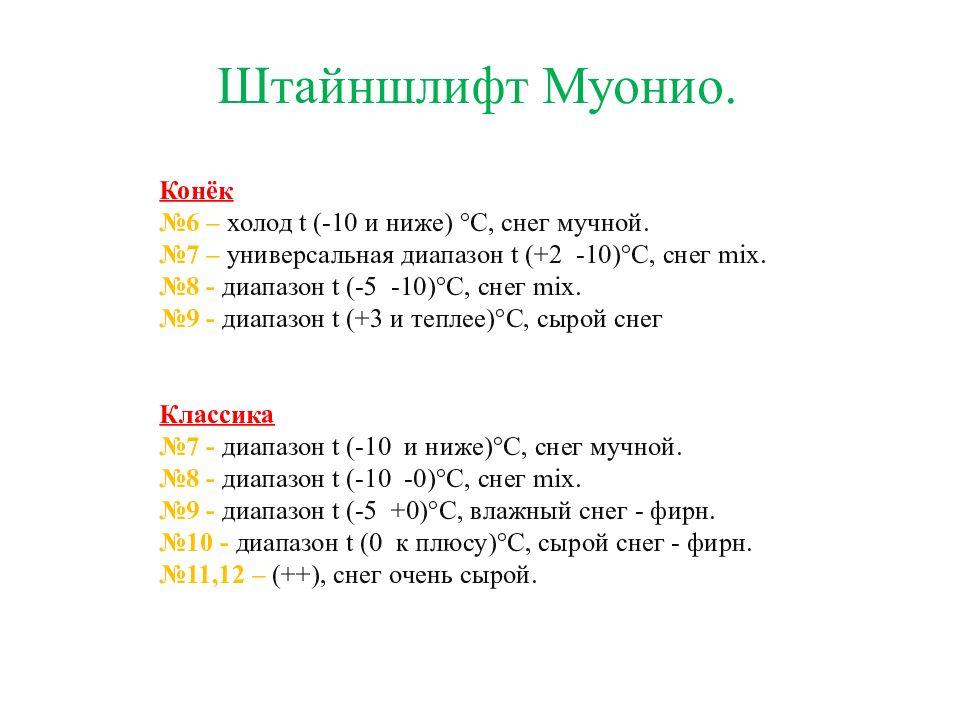

Слайд 26: Штайншлифт Муонио

Конёк №6 – x олод t (-10 и ниже) °C, снег мучной. №7 – универсальная диапазон t ( +2 -10 )°C, снег mix. №8 - диапазон t ( -5 -10 )°C, снег mix. №9 - диапазон t ( +3 и теплее) °C, сырой снег Классика №7 - диапазон t ( -10 и ниже )°C, снег мучной. №8 - диапазон t ( -10 -0 )°C, снег mix. №9 - диапазон t ( -5 +0 )°C, влажный снег - фирн. №10 - диапазон t ( 0 к плюсу )°C, сырой снег - фирн. №11,12 – (++), снег очень сырой.

Изображение слайда

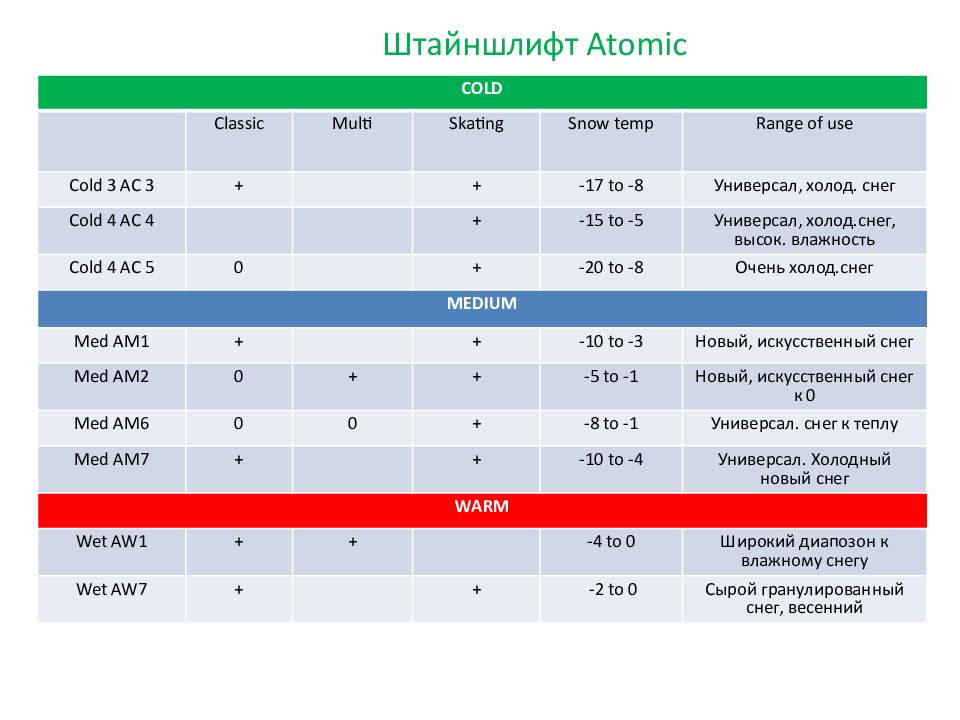

Слайд 27: Штайншлифт Atomic

COLD Classic Multi Skating Snow temp Range of use Cold 3 AC 3 + + -17 to -8 Универсал, холод. снег Cold 4 AC 4 + -15 to -5 Универсал, холод.снег, высок. влажность Cold 4 AC 5 0 + -20 to -8 Очень холод.снег MEDIUM Med AM1 + + -10 to -3 Новый, искусственный снег Med AM2 0 + + -5 to -1 Новый, искусственный снег к 0 Med AM6 0 0 + -8 to -1 Универсал. снег к теплу Med AM7 + + -10 to -4 Универсал. Холодный новый снег WARM Wet AW1 + + -4 to 0 Широкий диапозон к влажному снегу Wet AW7 + + -2 to 0 Сырой гранулированный снег, весенний

Изображение слайда

Слайд 28

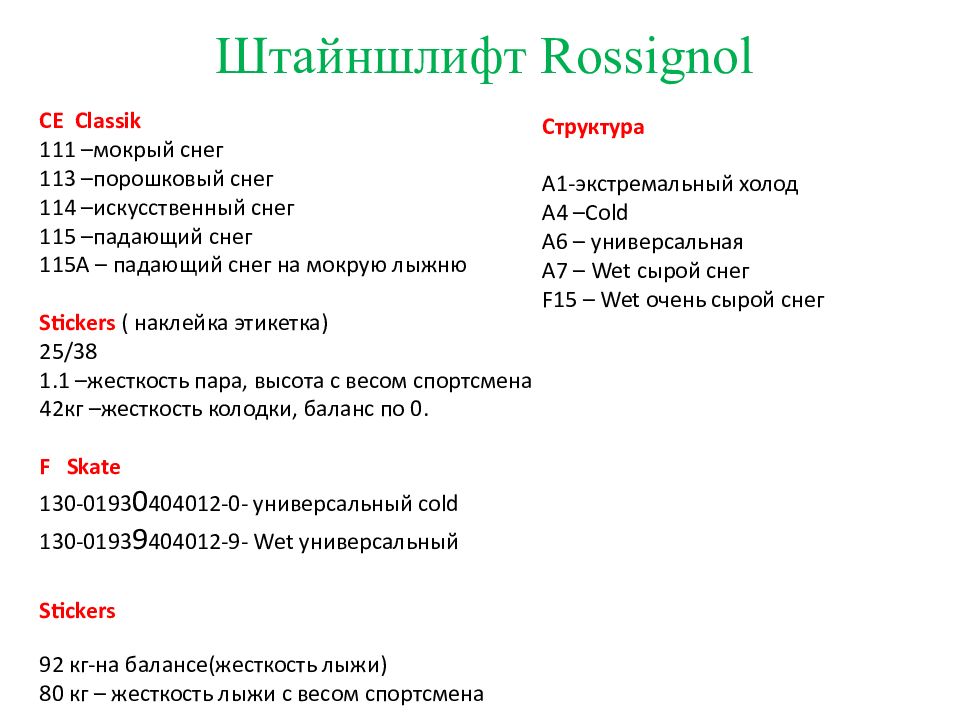

Штайншлифт Rossignol CE Classik 111 – мокрый снег 113 –порошковый снег 114 –искусственный снег 115 –падающий снег 115А – падающий снег на мокрую лыжню Stickers ( наклейка этикетка) 25/38 1.1 –жесткость пара, высота с весом спортсмена 42кг –жесткость колодки, баланс по 0. F Skate 130-0193 0 404012-0- универсальный cold 130-0193 9 404012-9- Wet универсальный Stickers 92 кг-на балансе(жесткость лыжи) 80 кг – жесткость лыжи с весом спортсмена Структура А1-экстремальный холод А4 – Cold А6 – универсальная А7 – Wet сырой снег F15 – Wet очень сырой снег

Изображение слайда

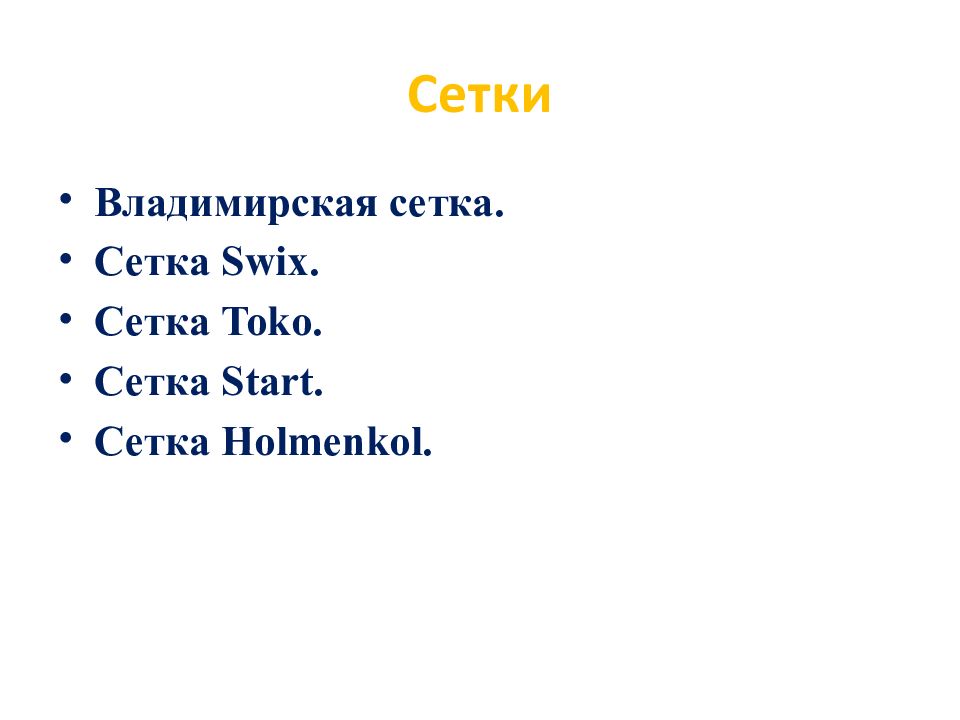

Слайд 29: Сетки

Владимирская сетка. Сетка Swix. Сетка Toko. Сетка Start. Сетка Holmenkol.

Изображение слайда

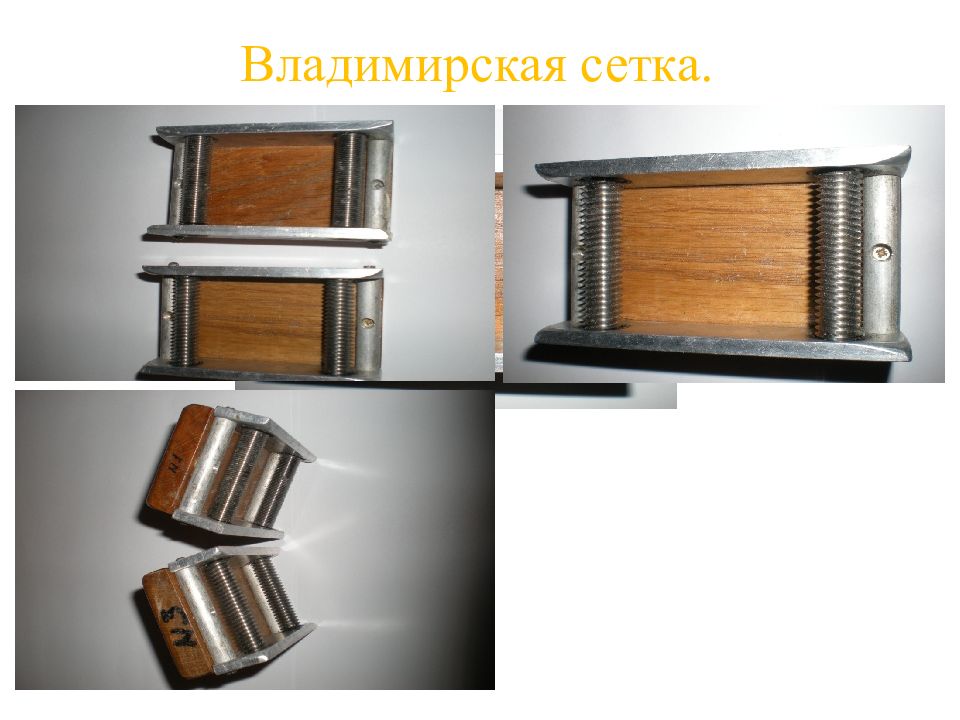

Слайд 30: Владимирская сетка

Изображение слайда

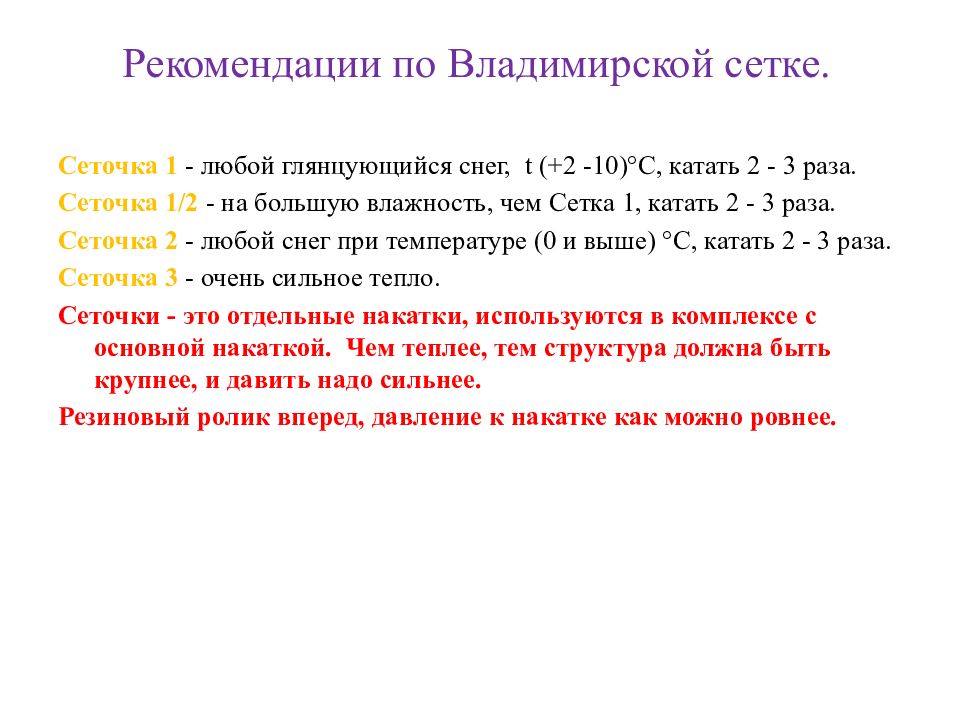

Слайд 31: Рекомендации по Владимирской сетке

Сеточка 1 - любой глянцующийся снег, t (+2 -10)°С, катать 2 - 3 раза. Сеточка 1/2 - на большую влажность, чем Сетка 1, катать 2 - 3 раза. Сеточка 2 - любой снег при температуре (0 и выше) °С, катать 2 - 3 раза. Сеточка 3 - очень сильное тепло. Сеточки - это отдельные накатки, используются в комплексе с основной накаткой. Чем теплее, тем структура должна быть крупнее, и давить надо сильнее. Резиновый ролик вперед, давление к накатке как можно ровнее.

Изображение слайда

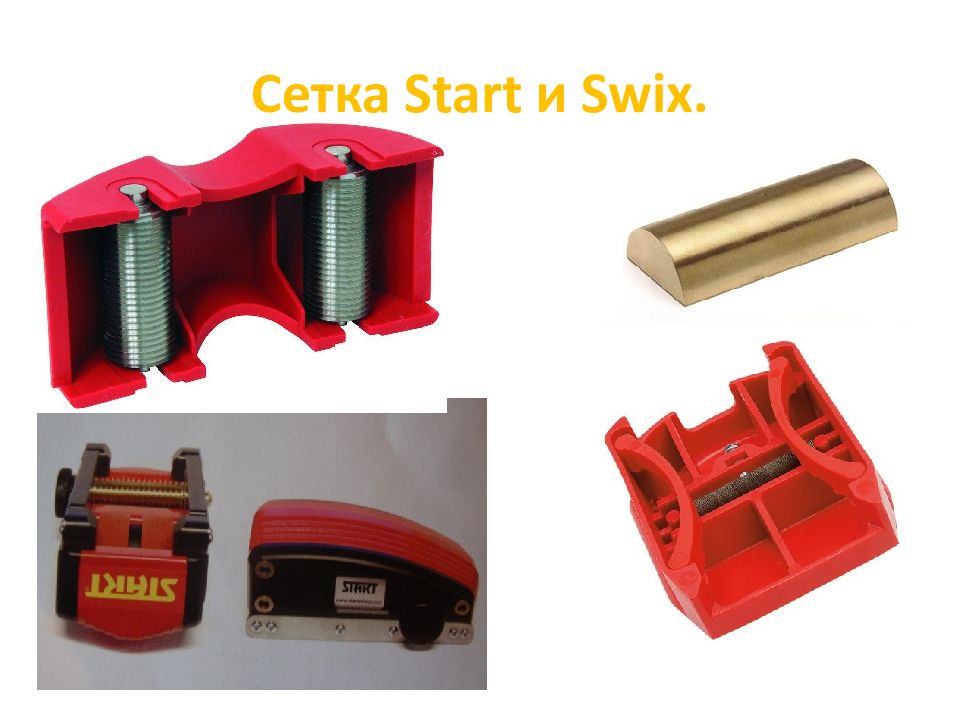

Слайд 32: Сетка Start и Swix

Изображение слайда

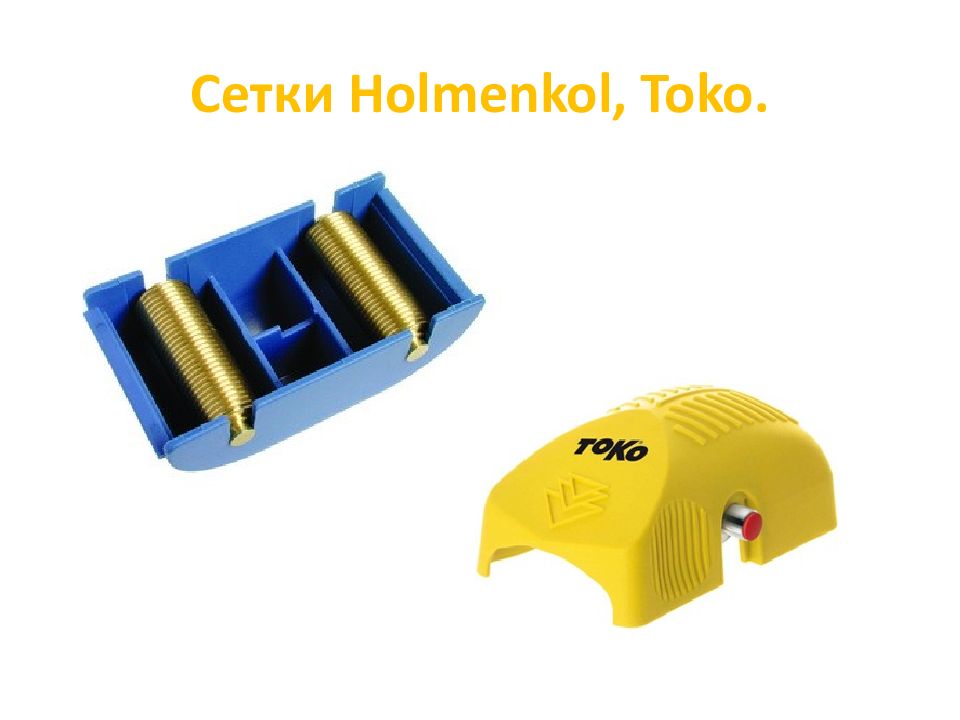

Слайд 33: Сетки Holmenkol, Toko

Изображение слайда

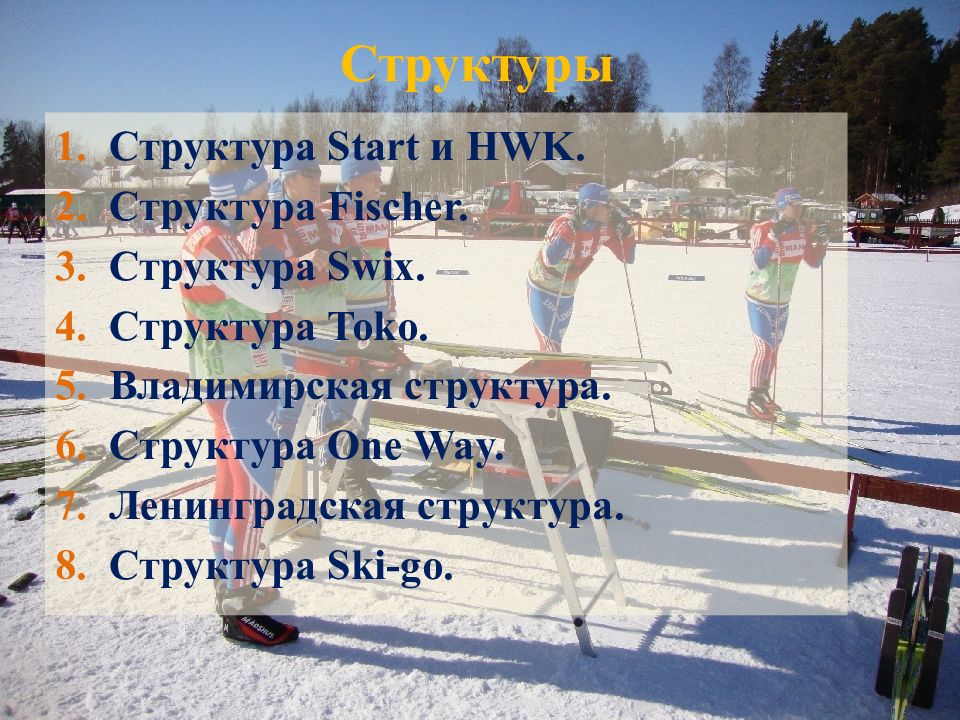

Слайд 34: Структуры

Структура Start и HWK. Структура Fis с her. Структура Swix. Структура Toko. Владимирская структура. Структура One Way. Ленинградская структура. Структура Ski-go.

Изображение слайда

Слайд 35

Структуры бывают: Мелкие – используются на новом или мелкозернистом снегу 0,3 мм( t в 0 -10) F ход – мелкие структуры используются при температуре 0 градусов; Мелкие-средние структуры для F хода - используются в большинстве при снежных условиях до -7 градусов; для Ce хода эти структуры рекомендуются на новом и мелкозернистом снегу от -7 до 0 градусов; Средние (0,5-0,75 мм) структуры для Се хода – используются на крупнозернистом снегу и новом влажном ледянистом снегу при температуре от 0 до +3 градусов; для F хода данные структуры используются реже, большинство лыжников предпочитают сочетать мелкие и средние структуры со структурами, нанесенными накатками вручную; Крупные (1 – 1,25 мм) структуры при температуре от 0 до +20 для F хода используются редко, а для Се хода применяются на крупнозернистом влажном снегу и на ледянистой лыжне при солнечной погоде при температуре воздуха выше 0 градусов.

Изображение слайда

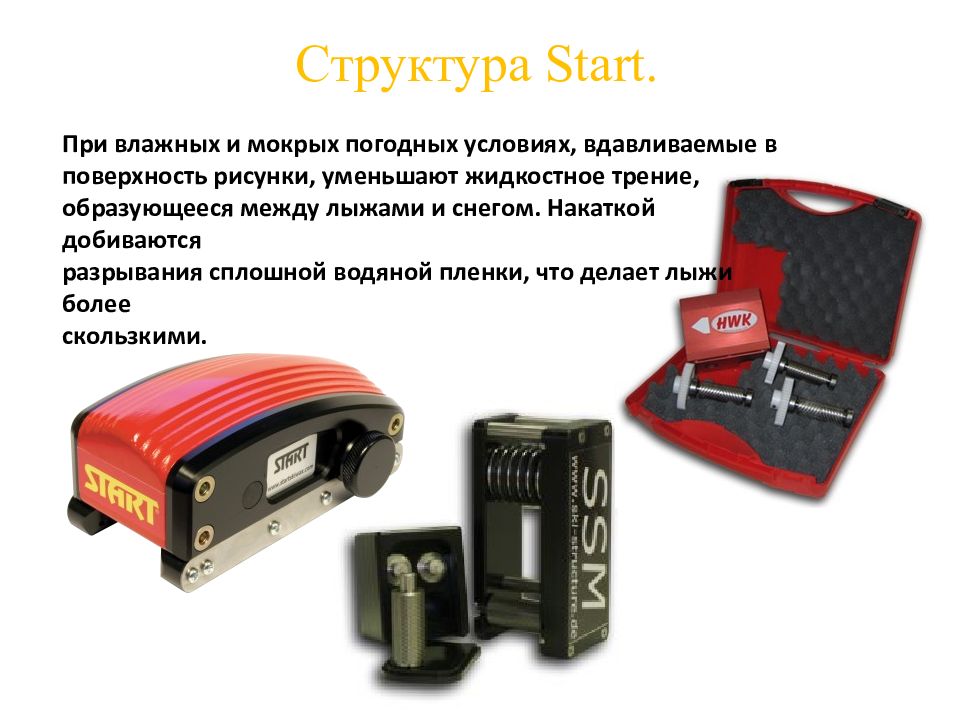

Слайд 36: Структура Start

При влажных и мокрых погодных условиях, вдавливаемые в поверхность рисунки, уменьшают жидкостное трение, образующееся между лыжами и снегом. Накаткой добиваются разрывания сплошной водяной пленки, что делает лыжи более скользкими.

Изображение слайда

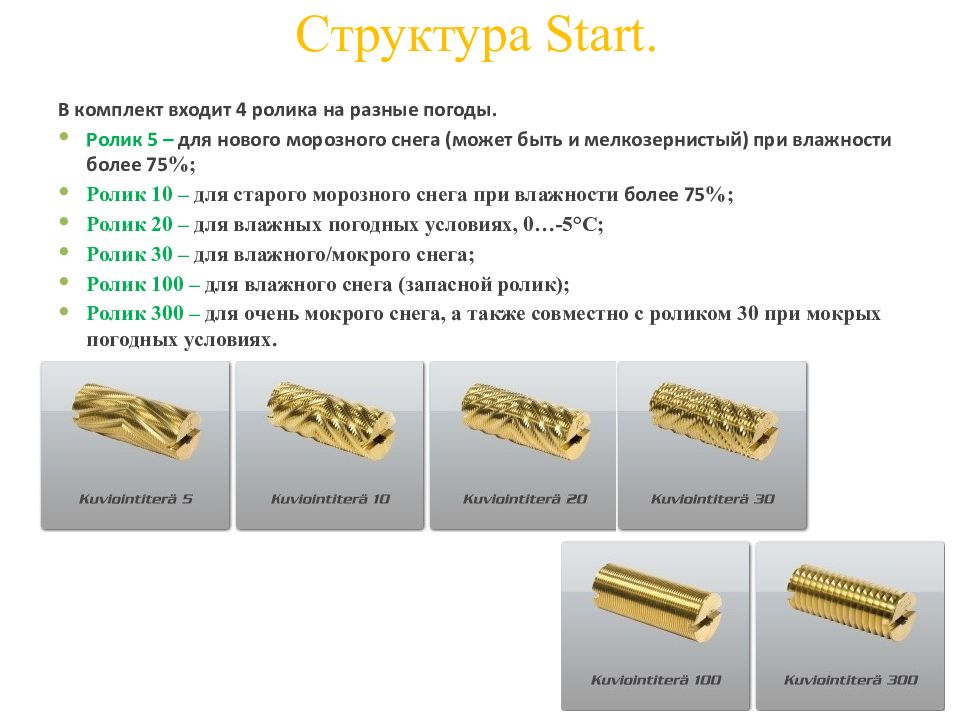

Слайд 37: Структура Start

В комплект входит 4 ролика на разные погоды. Ролик 5 – для нового морозного снега (может быть и мелкозернистый) при влажности более 75 %; Ролик 10 – для старого морозного снега при влажности более 75 %; Ролик 20 – для влажных погодных условиях, 0…-5°С; Ролик 30 – для влажного / мокрого снега; Ролик 100 – для влажного снега (запасной ролик); Ролик 300 – для очень мокрого снега, а также совместно с роликом 30 при мокрых погодных условиях.

Изображение слайда

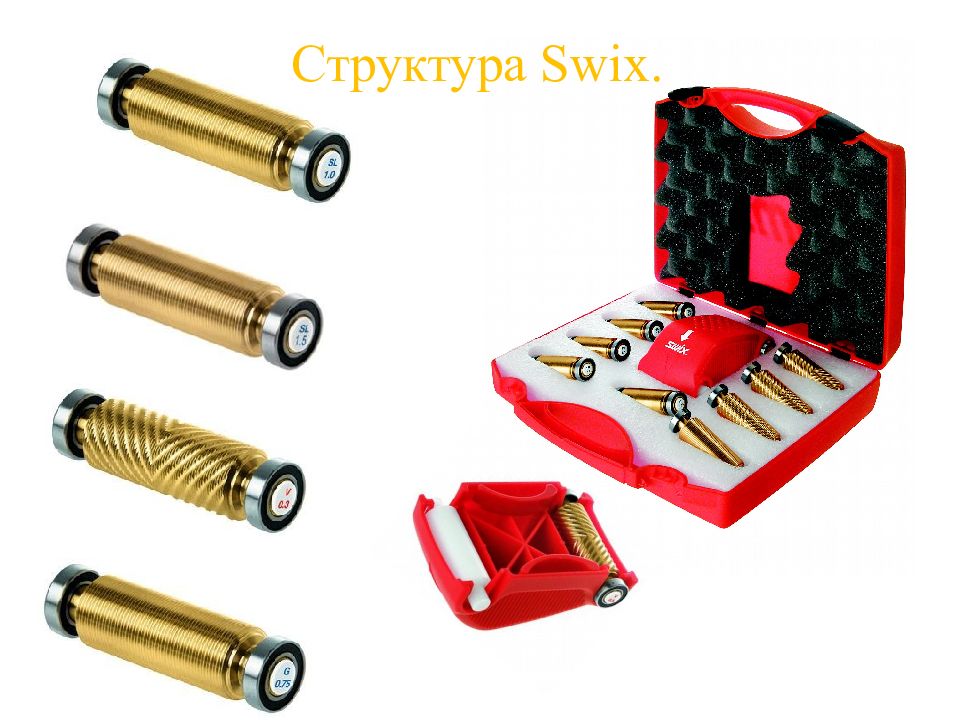

Слайд 38: Структура Swix

Изображение слайда

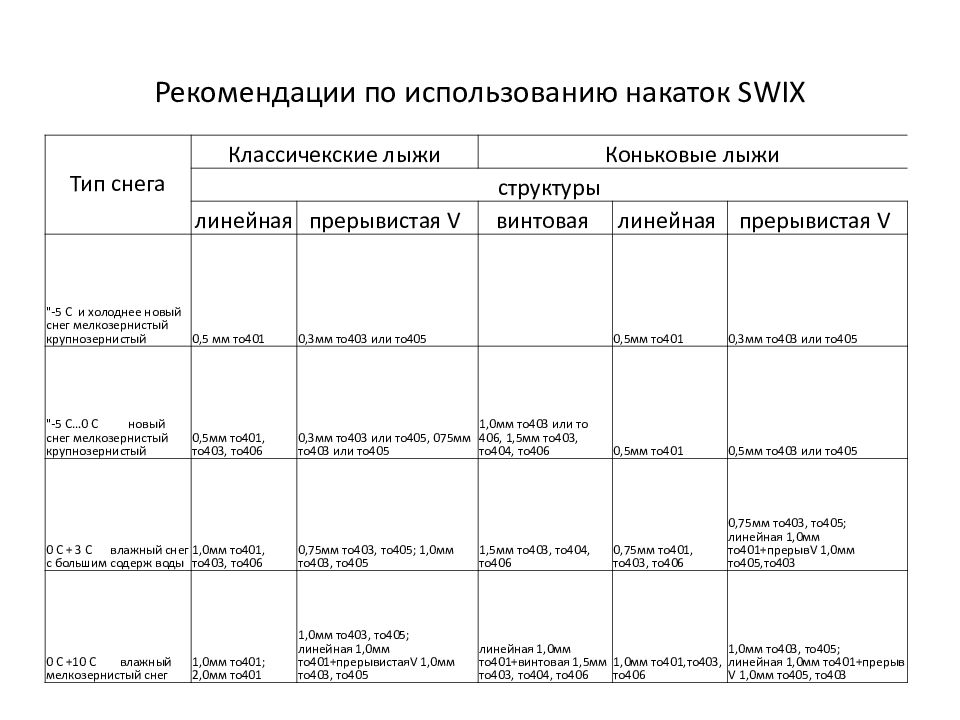

Тип снега Классичекские лыжи Коньковые лыжи структуры линейная прерывистая V винтовая линейная прерывистая V "-5 С и холоднее новый снег мелкозернистый крупнозернистый 0,5 мм то401 0,3мм то403 или то405 0,5мм то401 0,3мм то403 или то405 "-5 С…0 С новый снег мелкозернистый крупнозернистый 0,5мм то401, то403, то406 0,3мм то403 или то405, 075мм то403 или то405 1,0мм то403 или то 406, 1,5мм то403, то404, то406 0,5мм то401 0,5мм то403 или то405 0 С + 3 С влажный снег с большим содерж воды 1,0мм то401, то403, то406 0,75мм то403, то405; 1,0мм то403, то405 1,5мм то403, то404, то406 0,75мм то401, то403, то406 0,75мм то403, то405; линейная 1,0мм то401+прерывV 1,0мм то405,то403 0 С +10 С влажный мелкозернистый снег 1,0мм то401; 2,0мм то401 1,0мм то403, то405; линейная 1,0мм то401+прерывистаяV 1,0мм то403, то405 линейная 1,0мм то401+винтовая 1,5мм то403, то404, то406 1,0мм то401,то403, то406 1,0мм то403, то405; линейная 1,0мм то401+прерыв V 1,0мм то405, то403

Изображение слайда

Слайд 40

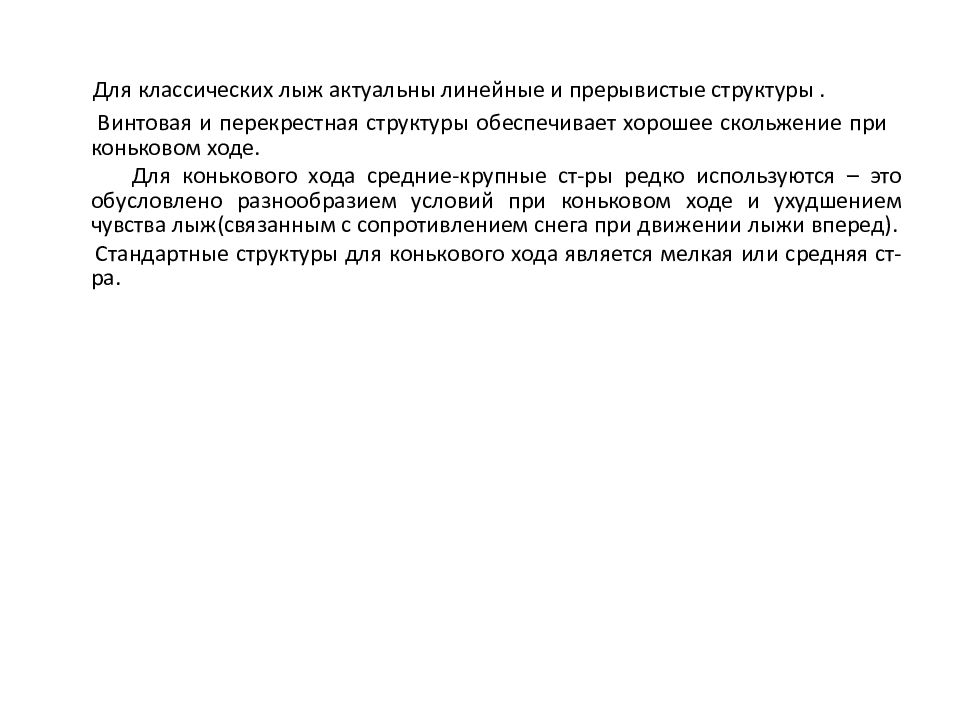

Д ля классических лыж актуальны линейные и прерывистые структуры. В интовая и перекрестная структуры обеспечивает хорошее скольжение при коньковом ходе. Д ля конькового хода средние-крупные ст-ры редко используются – это обусловлено разнообразием условий при коньковом ходе и ухудшением чувства лыж(связанным с сопротивлением снега при движении лыжи вперед). С тандартные структуры для конькового хода является мелкая или средняя ст-ра.

Изображение слайда

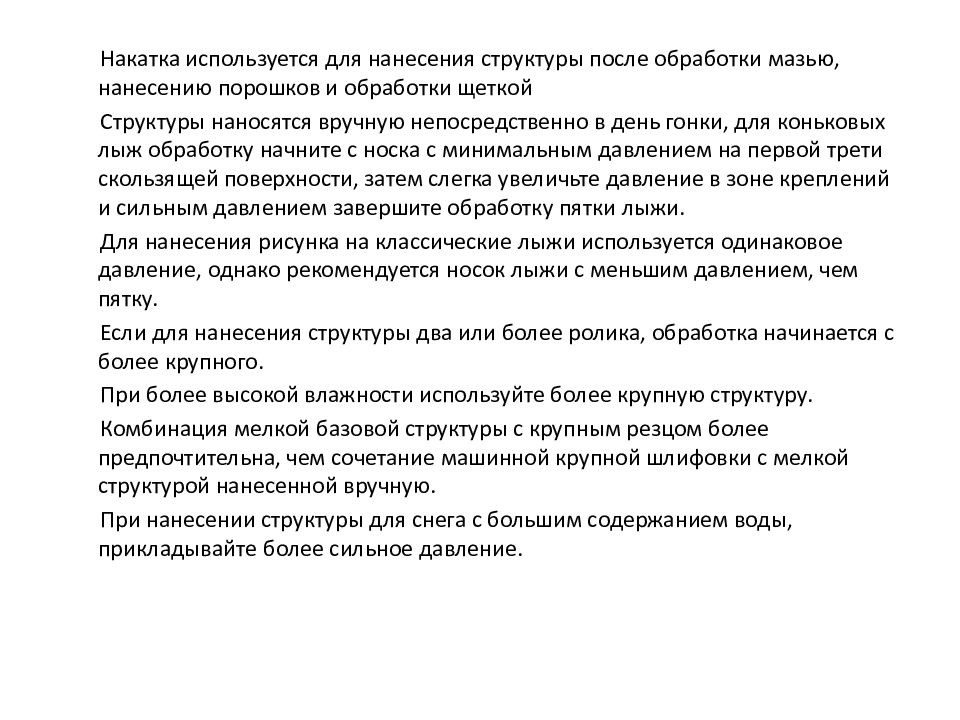

Слайд 41

Накатка используется для нанесения структуры после обработки мазью, нанесению порошков и обработки щеткой Структуры наносятся вручную непосредственно в день гонки, для коньковых лыж обработку начните с носка с минимальным давлением на первой трети скользящей поверхности, затем слегка увеличьте давление в зоне креплений и сильным давлением завершите обработку пятки лыжи. Для нанесения рисунка на классические лыжи используется одинаковое давление, однако рекомендуется носок лыжи с меньшим давлением, чем пятку. Если для нанесения структуры два или более ролика, обработка начинается с более крупного. При более высокой влажности используйте более крупную структуру. Комбинация мелкой базовой структуры с крупным резцом более предпочтительна, чем сочетание машинной крупной шлифовки с мелкой структурой нанесенной вручную. При нанесении структуры для снега с большим содержанием воды, прикладывайте более сильное давление.

Изображение слайда

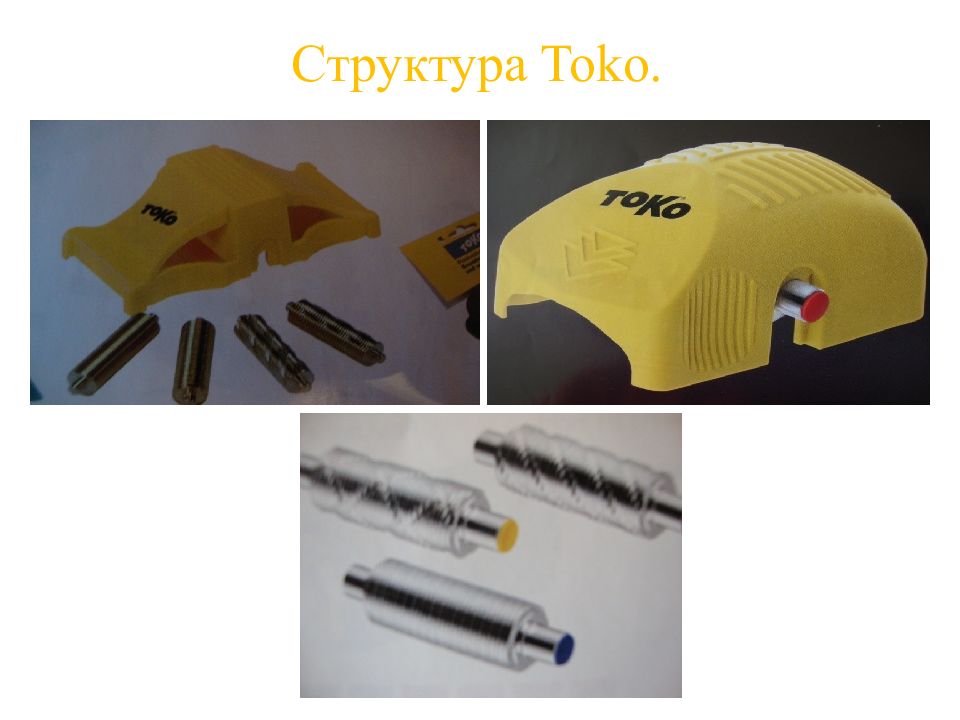

Слайд 42: Структура Toko

Изображение слайда

Слайд 43: Владимирская структура

Изображение слайда

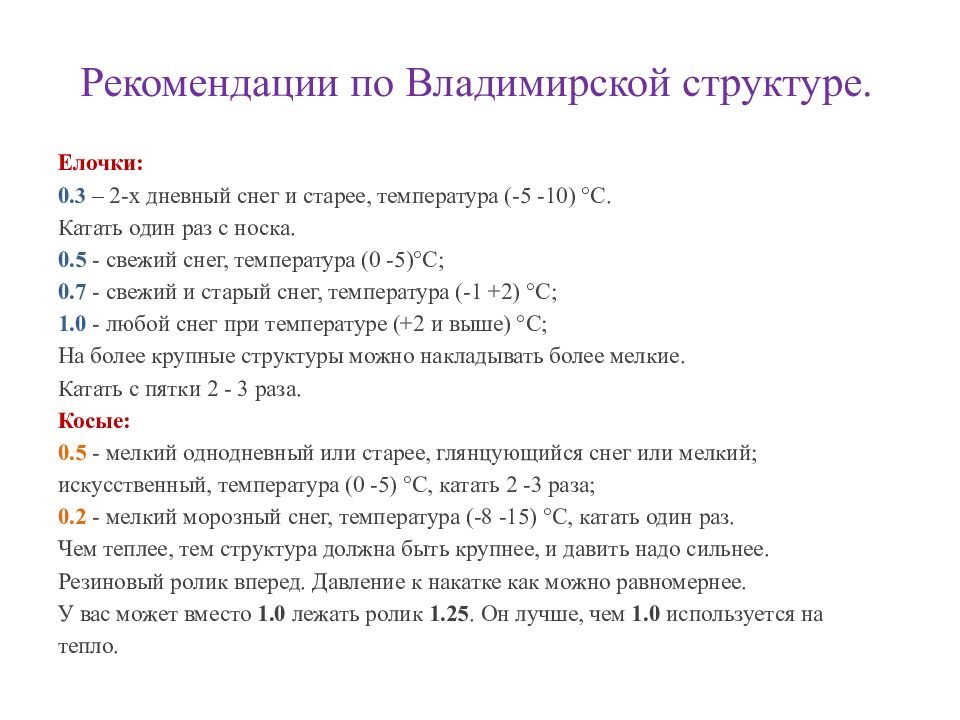

Слайд 44: Рекомендации по Владимирской структуре

Елочки : 0.3 – 2-х дневный снег и старее, температура (-5 -10) °С. Катать один раз с носка. 0.5 - свежий снег, температура (0 -5)°С; 0.7 - свежий и старый снег, температура (-1 +2) °С; 1.0 - любой снег при температуре (+2 и выше) °С; На более крупные структуры можно накладывать более мелкие. Катать с пятки 2 - 3 раза. Косые: 0.5 - мелкий однодневный или старее, глянцующийся снег или мелкий; искусственный, температура (0 -5) °С, катать 2 -3 раза; 0.2 - мелкий морозный снег, температура (-8 -15) °С, катать один раз. Чем теплее, тем структура должна быть крупнее, и давить надо сильнее. Резиновый ролик вперед. Давление к накатке как можно равномернее. У вас может вместо 1.0 лежать ролик 1.25. Он лучше, чем 1.0 используется на тепло.

Изображение слайда

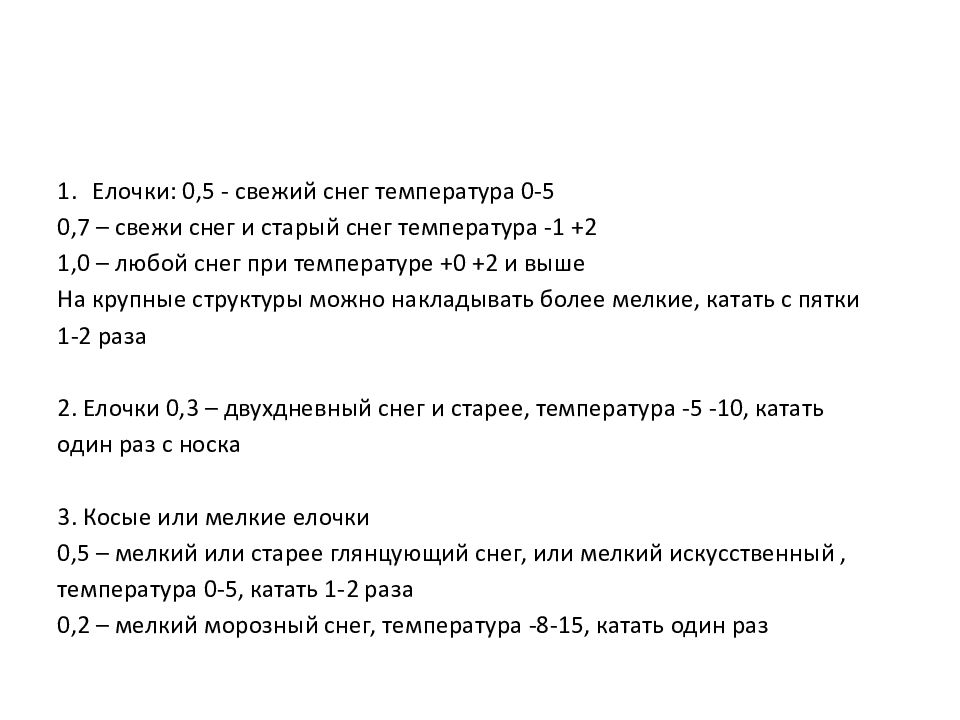

Слайд 45

Елочки: 0,5 - свежий снег температура 0-5 0,7 – свежи снег и старый снег температура -1 +2 1,0 – любой снег при температуре +0 +2 и выше На крупные структуры можно накладывать более мелкие, катать с пятки 1-2 раза 2. Елочки 0,3 – двухдневный снег и старее, температура -5 -10, катать один раз с носка 3. Косые или мелкие елочки 0,5 – мелкий или старее глянцующий снег, или мелкий искусственный, температура 0-5, катать 1-2 раза 0,2 – мелкий морозный снег, температура -8-15, катать один раз

Изображение слайда

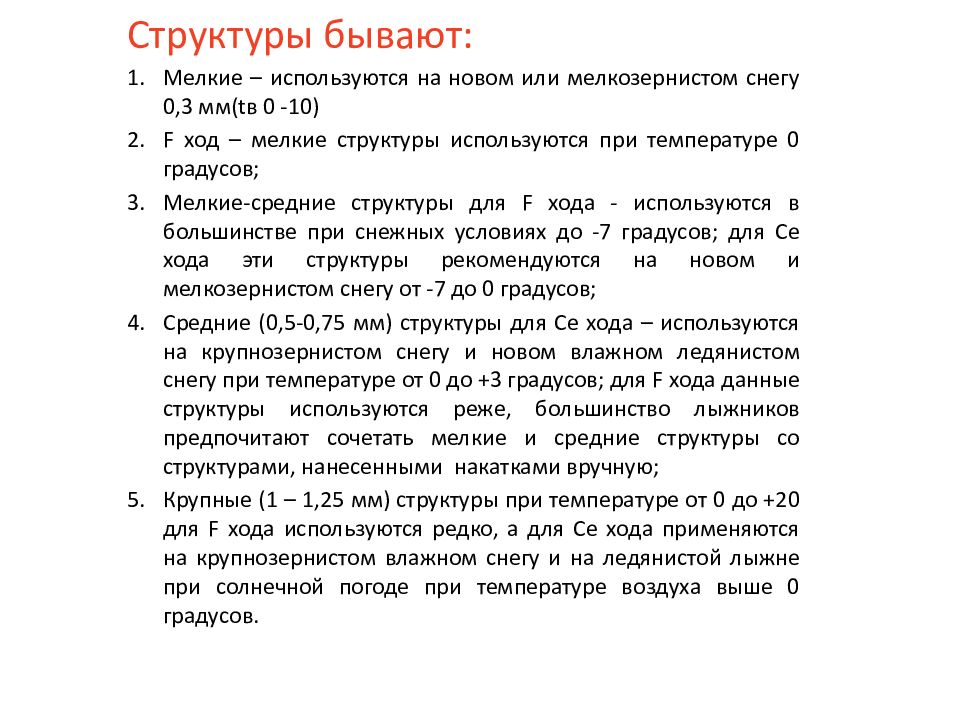

Слайд 46

Структуры бывают: Мелкие – используются на новом или мелкозернистом снегу 0,3 мм( t в 0 -10) F ход – мелкие структуры используются при температуре 0 градусов; Мелкие-средние структуры для F хода - используются в большинстве при снежных условиях до -7 градусов; для Ce хода эти структуры рекомендуются на новом и мелкозернистом снегу от -7 до 0 градусов; Средние (0,5-0,75 мм) структуры для Се хода – используются на крупнозернистом снегу и новом влажном ледянистом снегу при температуре от 0 до +3 градусов; для F хода данные структуры используются реже, большинство лыжников предпочитают сочетать мелкие и средние структуры со структурами, нанесенными накатками вручную; Крупные (1 – 1,25 мм) структуры при температуре от 0 до +20 для F хода используются редко, а для Се хода применяются на крупнозернистом влажном снегу и на ледянистой лыжне при солнечной погоде при температуре воздуха выше 0 градусов.

Изображение слайда

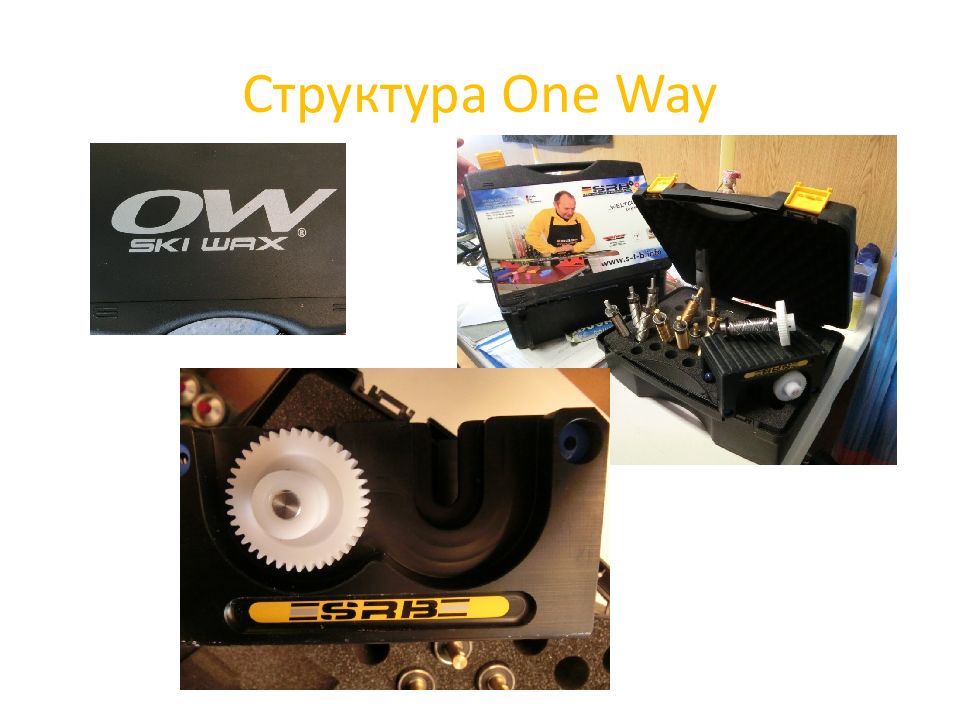

Слайд 47: Структура One Way

Изображение слайда

Слайд 48: Структуры Fischer

Изображение слайда

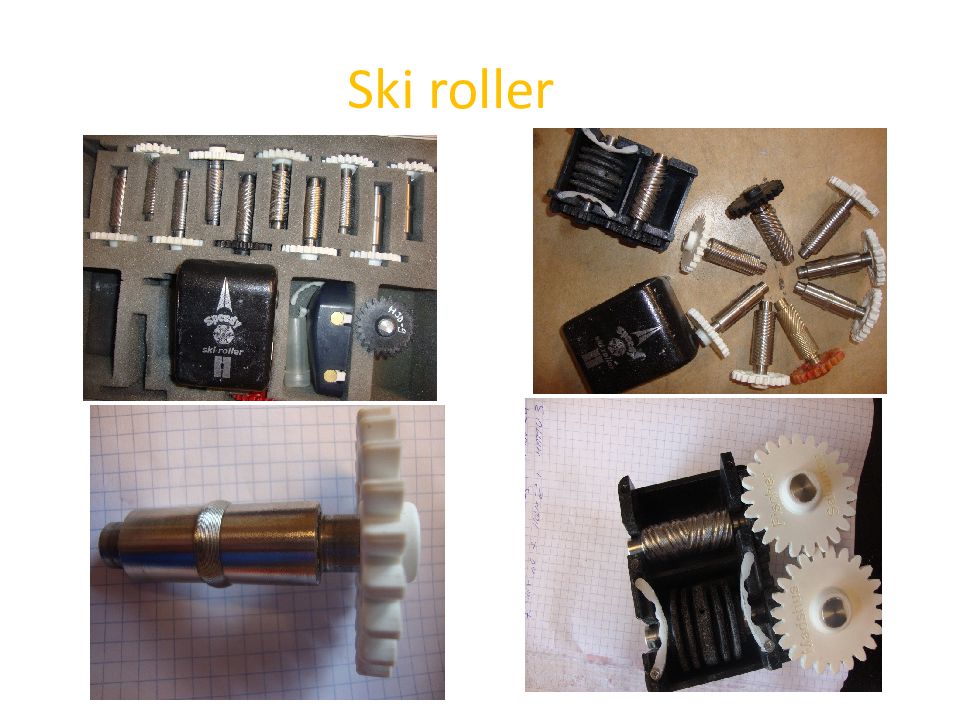

Слайд 49: Ski roller

Изображение слайда

Слайд 50

Изображение слайда

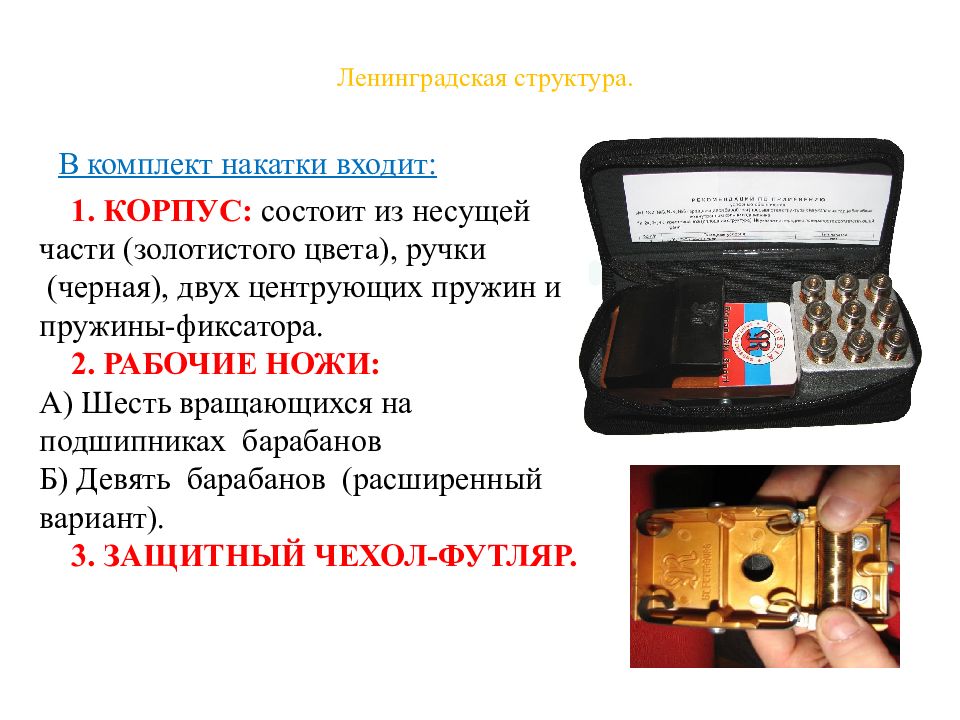

Слайд 51: Ленинградская структура

В комплект накатки входит: 1. КОРПУС: состоит из несущей части (золотистого цвета), ручки (черная), двух центрующих пружин и пружины-фиксатора. 2. РАБОЧИЕ НОЖИ: А ) Шесть вращающихся на подшипниках барабанов Б ) Девять барабанов (расширенный вариант). 3. ЗАЩИТНЫЙ ЧЕХОЛ-ФУТЛЯР.

Изображение слайда

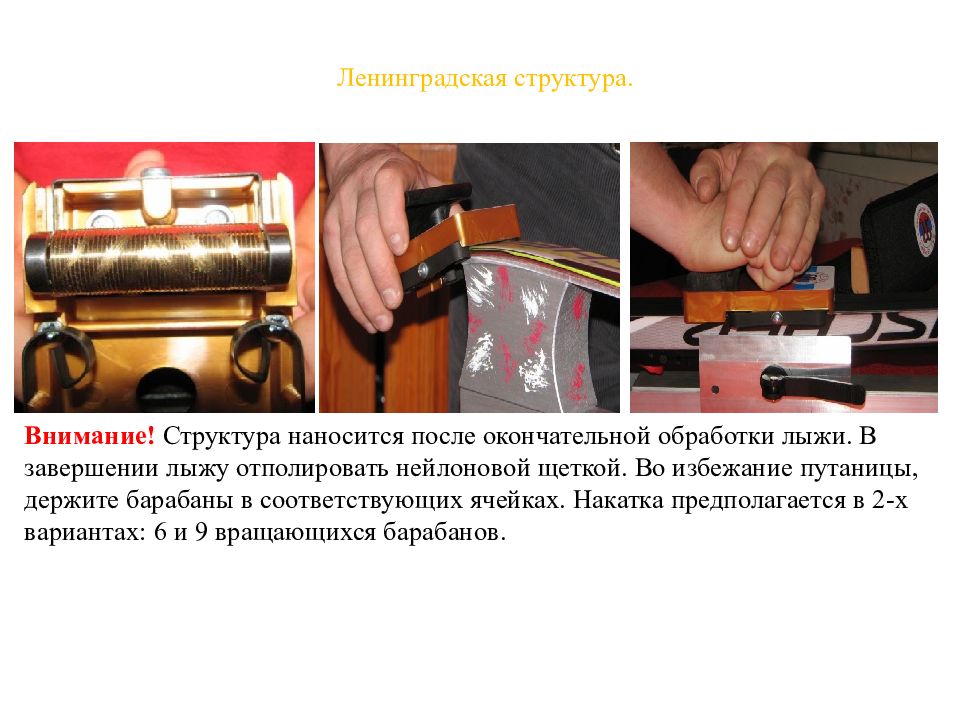

Слайд 52: Ленинградская структура

Внимание! Структура наносится после окончательной обработки лыжи. В завершении лыжу отполировать нейлоновой щеткой. Во избежание путаницы, держите барабаны в соответствующих ячейках. Накатка предполагается в 2-х вариантах: 6 и 9 вращающихся барабанов.

Изображение слайда

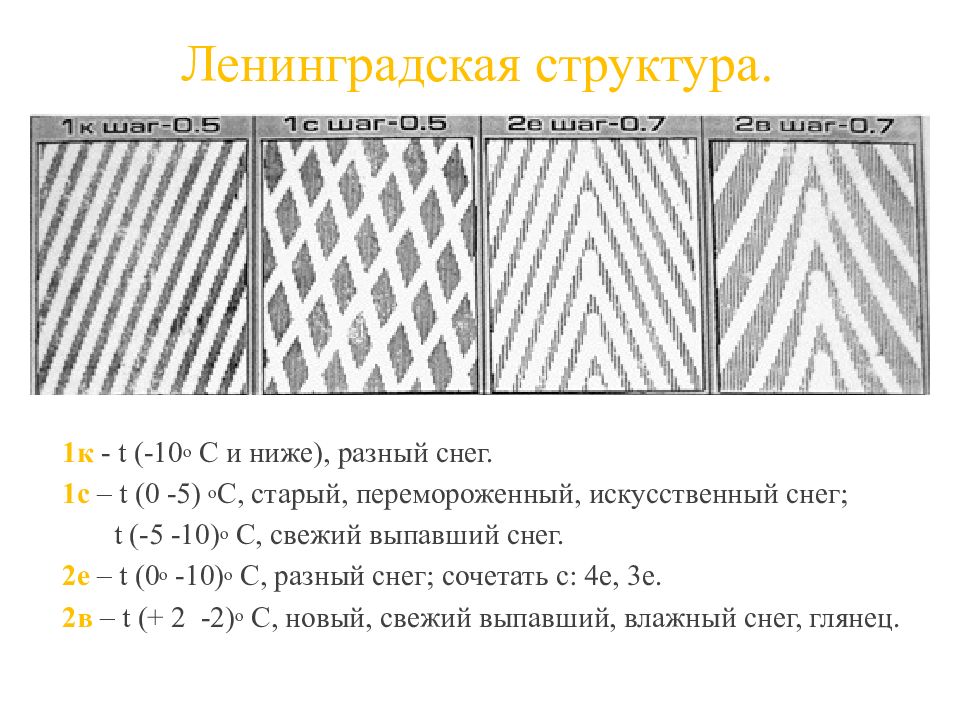

Слайд 53: Ленинградская структура

1к - t ( -10 о С и ниже ), разный снег. 1с – t ( 0 -5 ) о С, старый, перемороженный, искусственный снег; t ( -5 -10 ) о С, свежий выпавший снег. 2е – t ( 0 о -10 ) о С, разный снег; сочетать с: 4е, 3е. 2в – t ( + 2 -2 ) о С, новый, свежий выпавший, влажный снег, глянец.

Изображение слайда

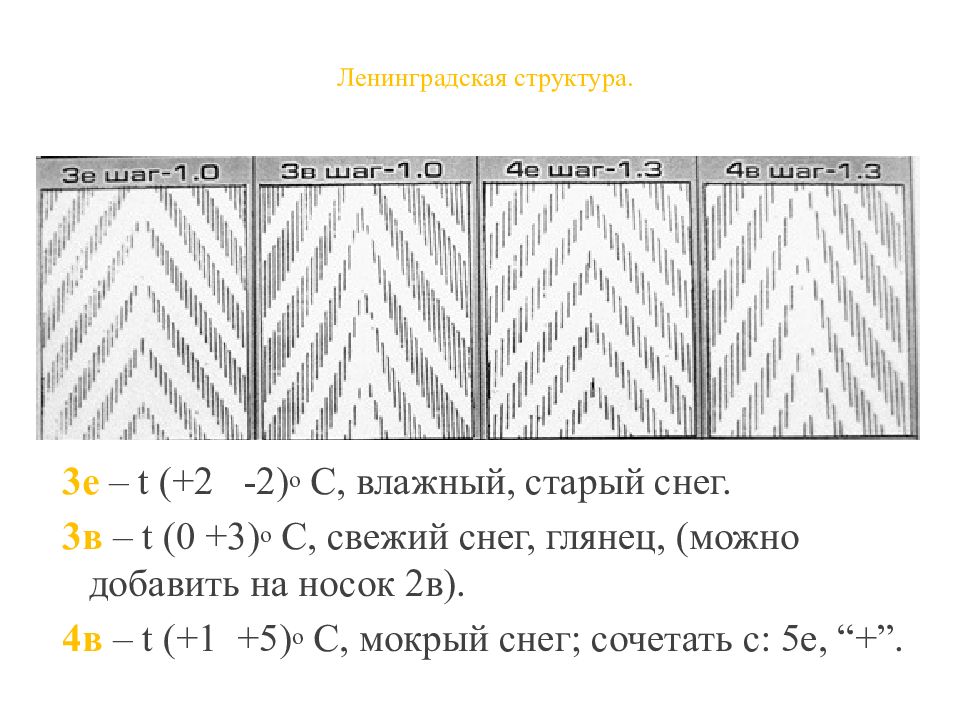

Слайд 54: Ленинградская структура

3е – t ( +2 -2 ) о С, влажный, старый снег. 3в – t ( 0 +3 ) о С, свежий снег, глянец, (можно добавить на носок 2в). 4в – t ( +1 +5 ) о С, мокрый снег; сочетать с: 5е, “+”.

Изображение слайда

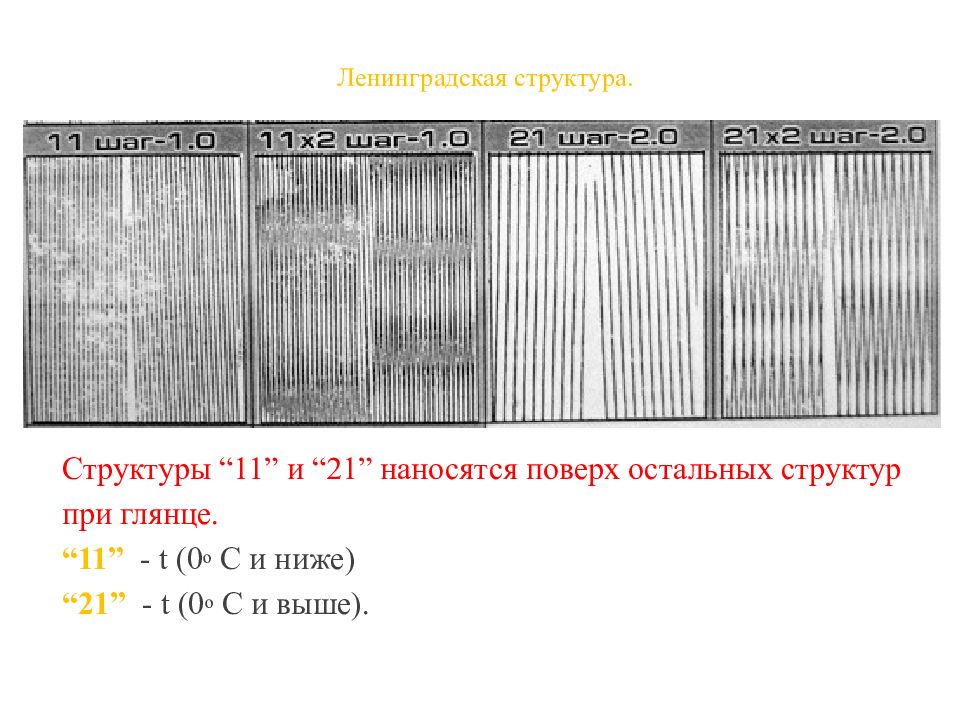

Слайд 55: Ленинградская структура

Структуры “11” и “21” наносятся поверх остальных структур при глянце. “11” - t ( 0 о С и ниже ) “21” - t ( 0 о С и выше ).

Изображение слайда

Слайд 56: Ленинградская структура

“+” - вода, крупнозернистый фирн.

Изображение слайда

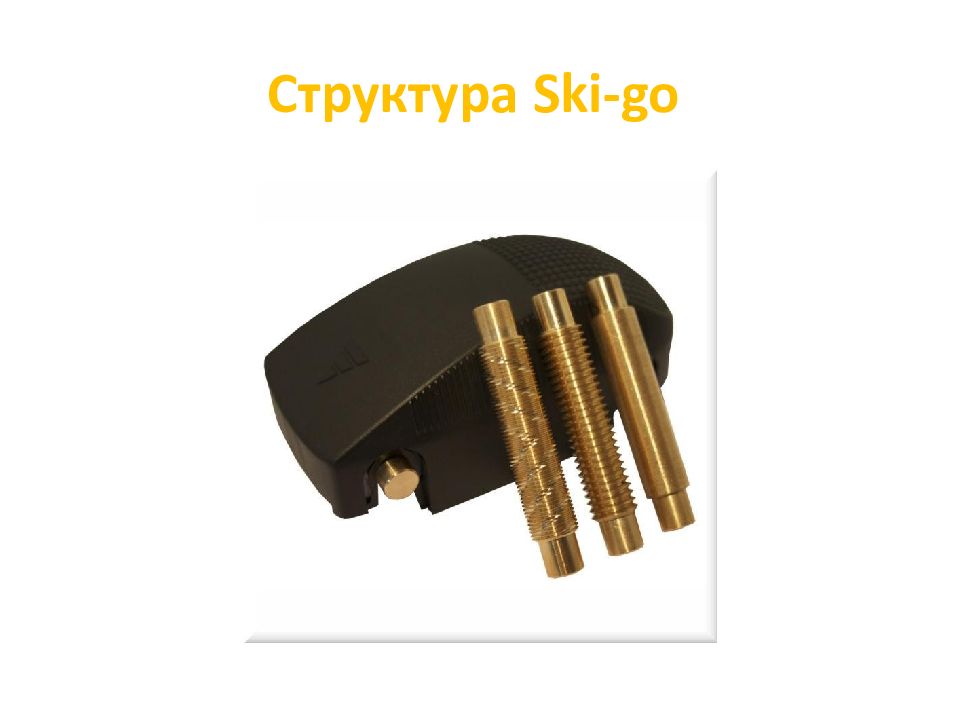

Слайд 57: Структура Ski-go

Изображение слайда

Холодным способом. Горячим способом. По МА+ (Италия). 10. Нанесение спрессовок, порошков и спреев

Изображение слайда

Слайд 59: Нанесение порошка горячим способом

1. Нанесите порошок ровным слоем на наготовую смазанную поверхность. 2. Расплавьте порошок утюгом для смазки или утюгом для глажения так, чтобы он впитался ровным слоем в поверхность. ВНИМАНИЕ! Температура плавления порошков PF - 150° С, а других порошков - 130° С. 3. Хорошо остудите и удалите излишки мази с поверхности нейлоновой щеткой и завершающей щеткой. 4. Скользящую поверхность после опробования надо зачистить завершающей щеткой еще раз.

Изображение слайда

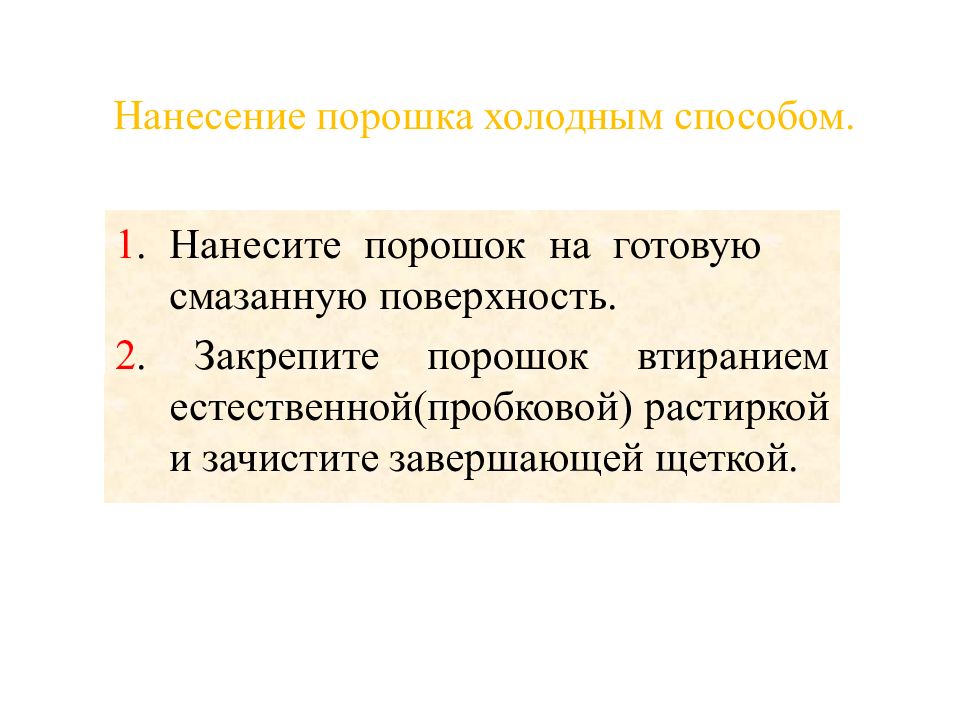

Слайд 60: Нанесение порошка холодным способом

1. Нанесите порошок на готовую смазанную поверхность. 2. Закрепите порошок втиранием естественной(пробковой) растиркой и зачистите завершающей щеткой.

Изображение слайда

Слайд 61: Нанесение спрея и порошков (МА+)

1. Чистим лыжи грунтовым парафином МА+. 2. Наносим спрей по погоде (-9 -2); (+3 -5). Даем высохнуть 5-7 минут, после этого через пленку при большой температуре утюга нагреваем и даем остынуть. 3. Втираем пробковой пробкой. Жесткой нейлоновой щеткой круговыми движениями вычистить порошок. После этого вычистить порошок до рисунка. 4. После этого по погоде наносим порошок МА+ t (-3 +0), (-9 -2), (-22 - 28)° C : А) Можно дрелью пробковой пробкой прижечь. Б) Можно утюгом (все зависит от температуры плавления порошка), прижечь. Даем остынуть. 5. Снимаем порошок влегкую пластмассовым циклом. 6. Волосяной щеткой вскрываем до рисунка. 7. Влегкую проходим нетканой бумагой ( Swix, Start ).

Изображение слайда

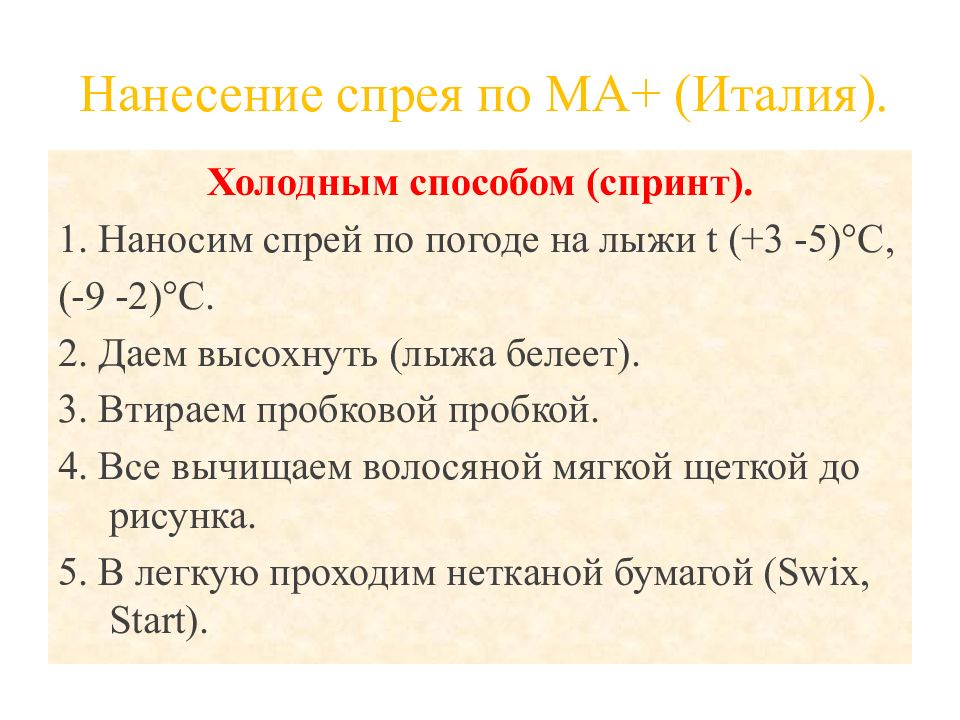

Слайд 62: Нанесение спрея по МА+ (Италия)

Холодным способом (спринт). 1. Наносим спрей по погоде на лыжи t (+3 -5) °C, (-9 -2)° C. 2. Даем высохнуть (лыжа белеет). 3. Втираем пробковой пробкой. 4. Все вычищаем волосяной мягкой щеткой до рисунка. 5. В легкую проходим нетканой бумагой ( Swix, Start ).

Изображение слайда

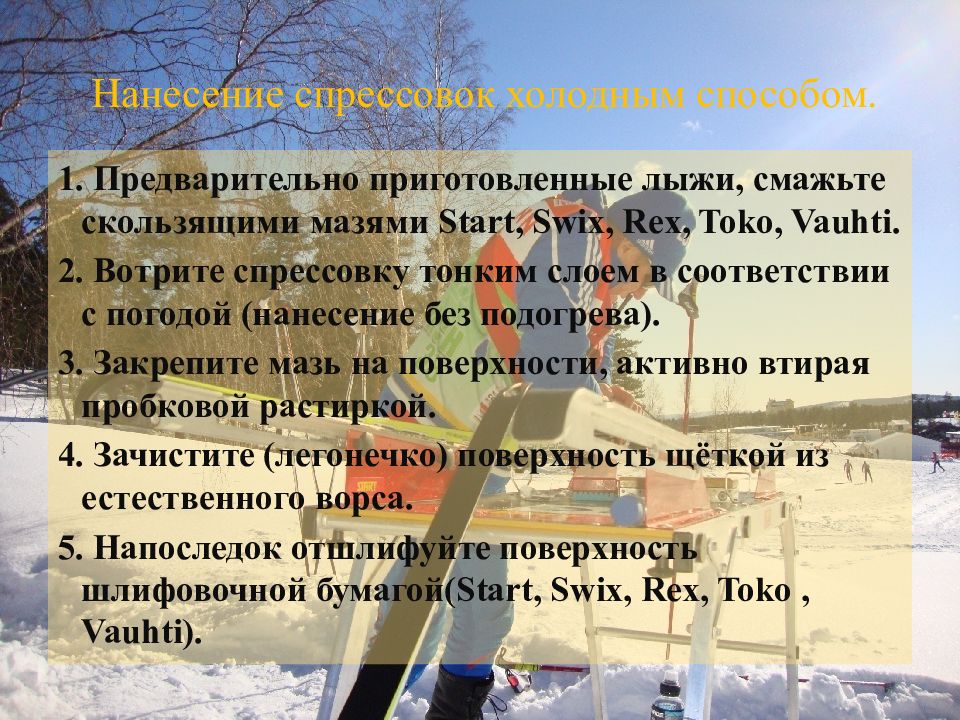

Слайд 63: Нанесение спрес c овок холодным способом

1. Предварительно приготовленные лыжи, смажьте скользящими мазями Start, Swix, Rex, Toko, Vauhti. 2. Вотрите спрес c овку тонким слоем в соответствии с погодой (нанесение без подогрева). 3. Закрепите мазь на поверхности, активно втирая пробковой растиркой. 4. Зачистите (легонечко) поверхность щёткой из естественного ворса. 5. Напоследок отшлифуйте поверхность шлифовочной бумагой( Start, Swix, Rex, Toko, Vauhti ).

Изображение слайда

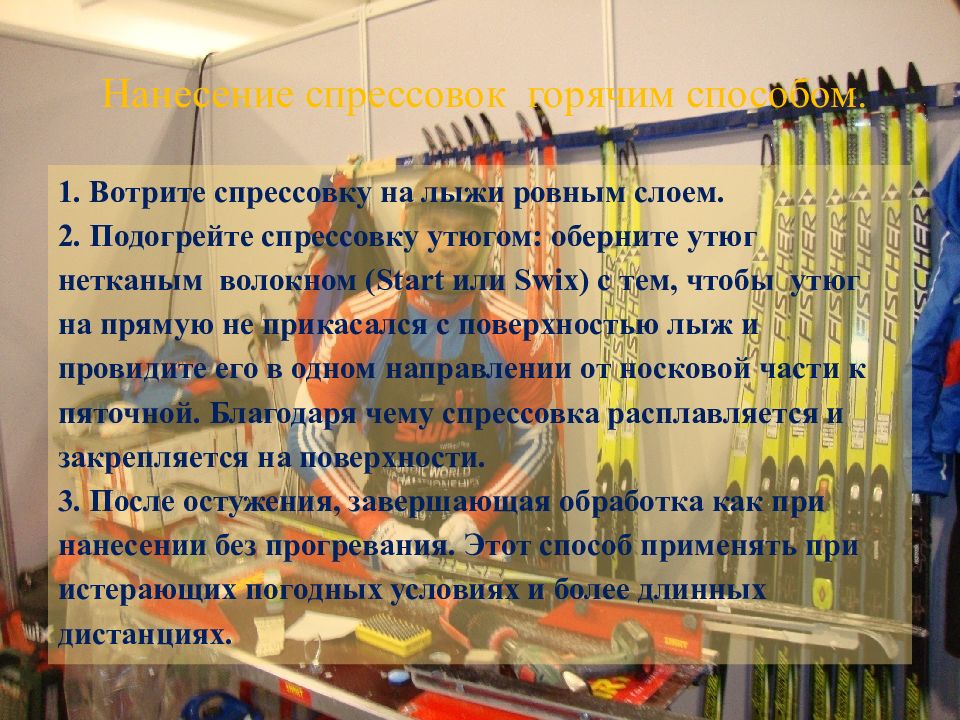

Слайд 64: Нанесение спрессовок горячим способом

1. Вотрите спрессовку на лыжи ровным слоем. 2. Подогрейте спрессовку утюгом: оберните утюг нетканым волокном ( Start или Swix ) с тем, чтобы утюг на прямую не прикасался с поверхностью лыж и провидите его в одном направлении от носковой части к пяточной. Благодаря чему спрессовка расплавляется и закрепляется на поверхности. 3. После остужения, завершающая обработка как при нанесении без прогревания. Этот способ применять при истерающих погодных условиях и более длинных дистанциях.

Изображение слайда

Слайд 65

ЗТР Смирнов В.Н. с новыми порошками OPTIWAX( Фин. ), ONE WAY (Фин., Итал.) MASTER ( Итал.), GALLIUM (Япония)

Изображение слайда

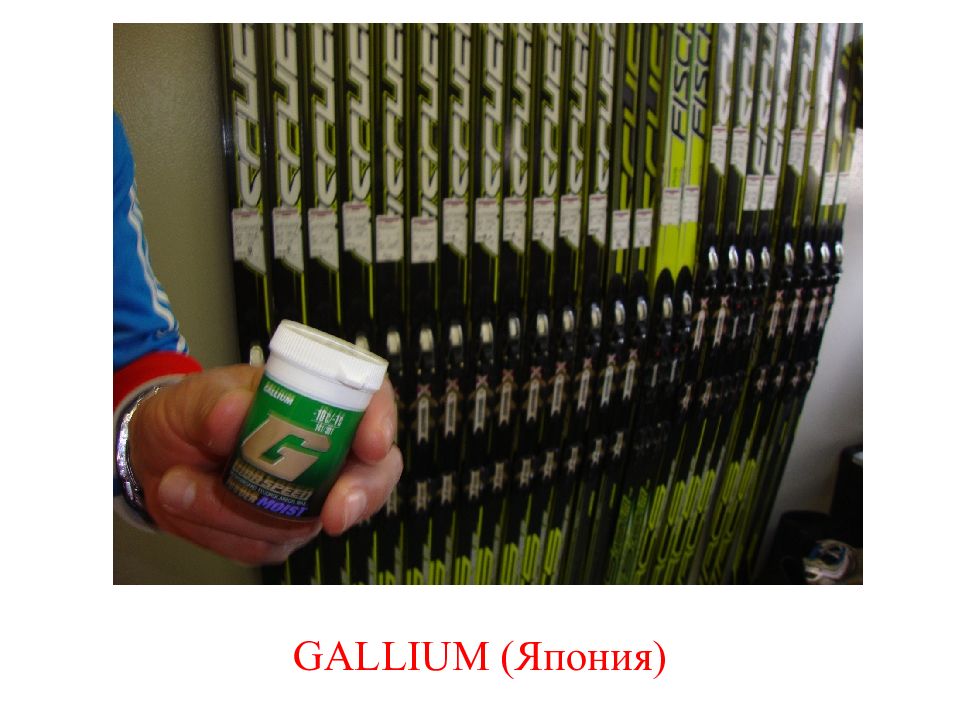

Слайд 66

GALLIUM ( Япония )

Изображение слайда

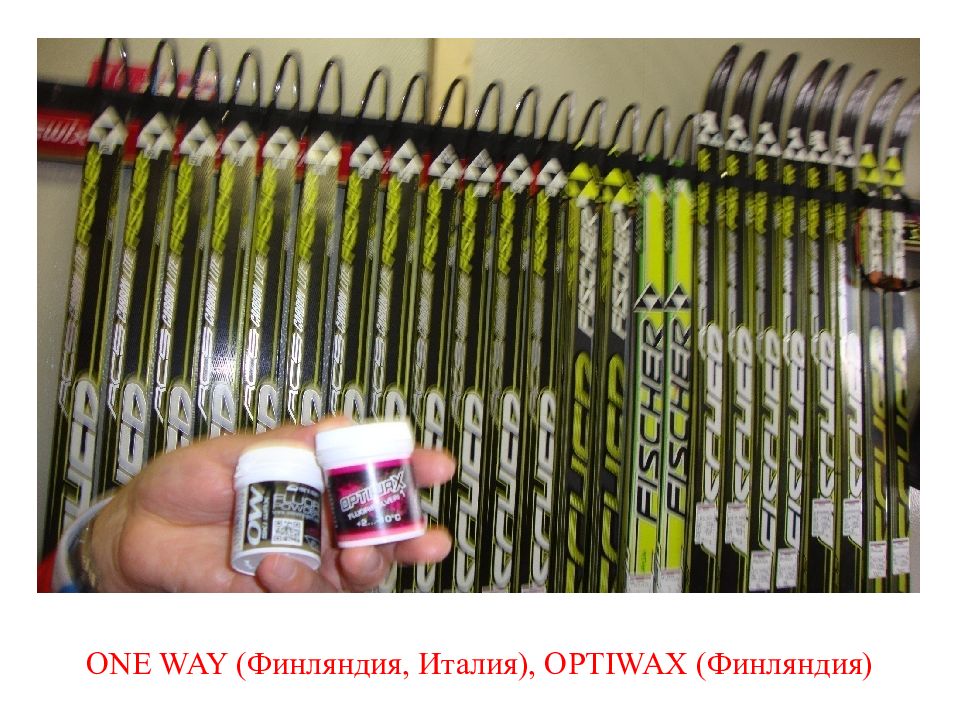

Слайд 67

ONE WAY ( Финляндия, Италия ), OPTIWAX ( Финляндия )

Изображение слайда

Слайд 68

Изображение слайда

Последний слайд презентации: Штайншлифт и структуры

Спасибо за внимание!!!
