ФИО разработчиков – должность Шрифт « Franklin Gothic Book », 28 пт. Самарский государственный университет путей сообщения СХЕМЫ И ТЕХНОЛОГИЯ РАБОТЫ КОНТЕЙНЕРНЫХ ТЕРМИНАЛОВ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ

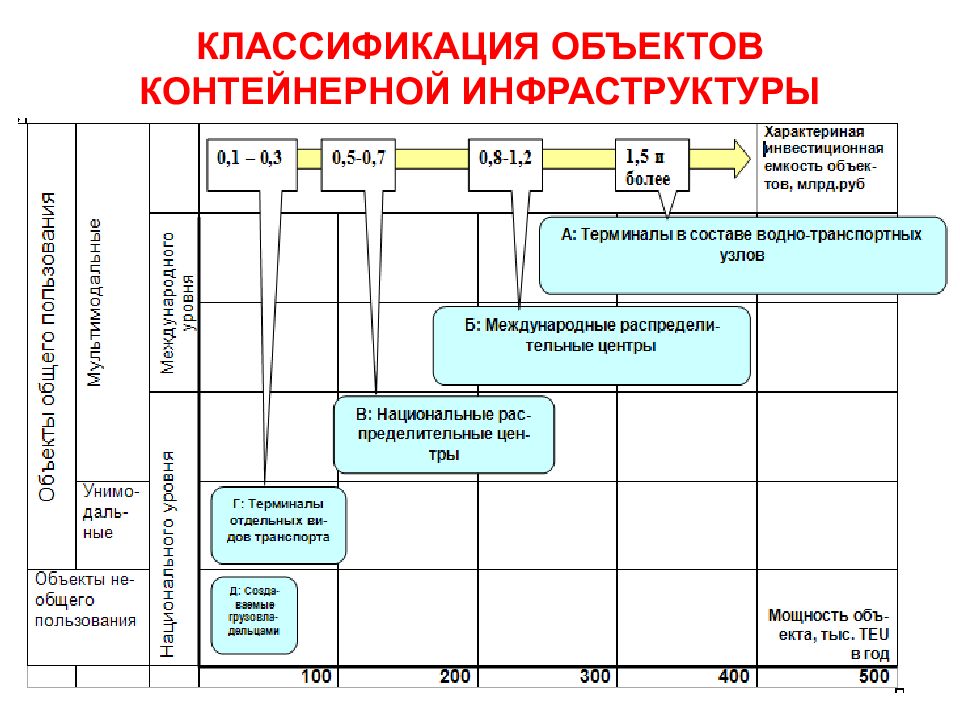

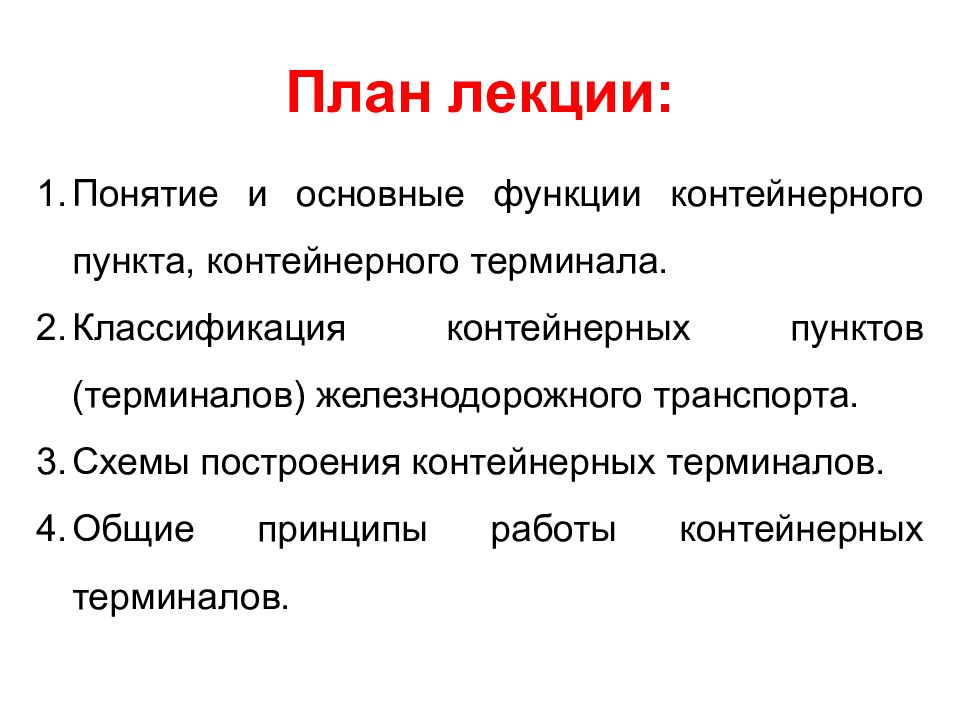

Понятие и основные функции контейнерного пункта, контейнерного терминала. Классификация контейнерных пунктов (терминалов) железнодорожного транспорта. Схемы построения контейнерных терминалов. Общие принципы работы контейнерных терминалов.

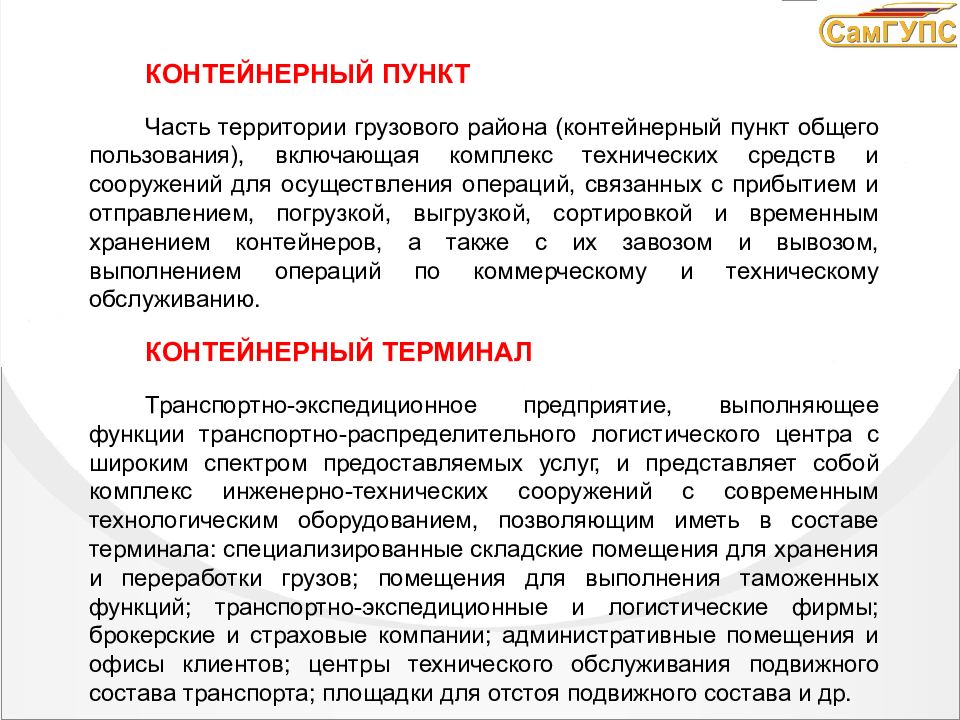

КОНТЕЙНЕРНЫЙ ПУНКТ Часть территории грузового района (контейнерный пункт общего пользования), включающая комплекс технических средств и сооружений для осуществления операций, связанных с прибытием и отправлением, погрузкой, выгрузкой, сортировкой и временным хранением контейнеров, а также с их завозом и вывозом, выполнением операций по коммерческому и техническому обслуживанию. КОНТЕЙНЕРНЫЙ ТЕРМИНАЛ Транспортно-экспедиционное предприятие, выполняющее функции транспортно-распределительного логистического центра с широким спектром предоставляемых услуг, и представляет собой комплекс инженерно-технических сооружений с современным технологическим оборудованием, позволяющим иметь в составе терминала: специализированные складские помещения для хранения и переработки грузов; помещения для выполнения таможенных функций; транспортно-экспедиционные и логистические фирмы; брокерские и страховые компании; административные помещения и офисы клиентов; центры технического обслуживания подвижного состава транспорта; площадки для отстоя подвижного состава и др.

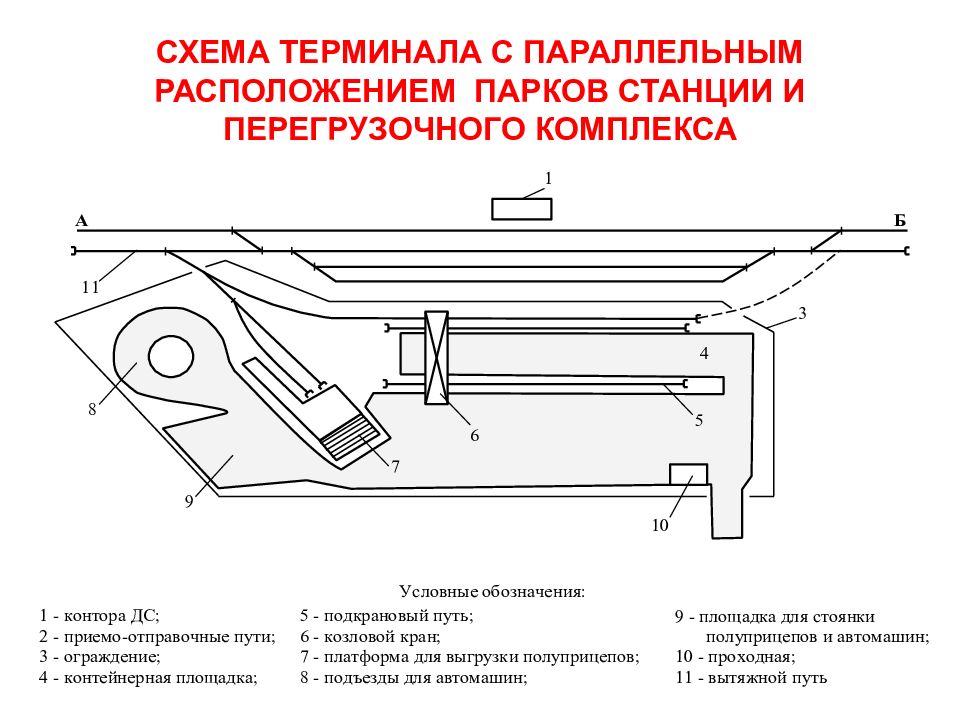

13

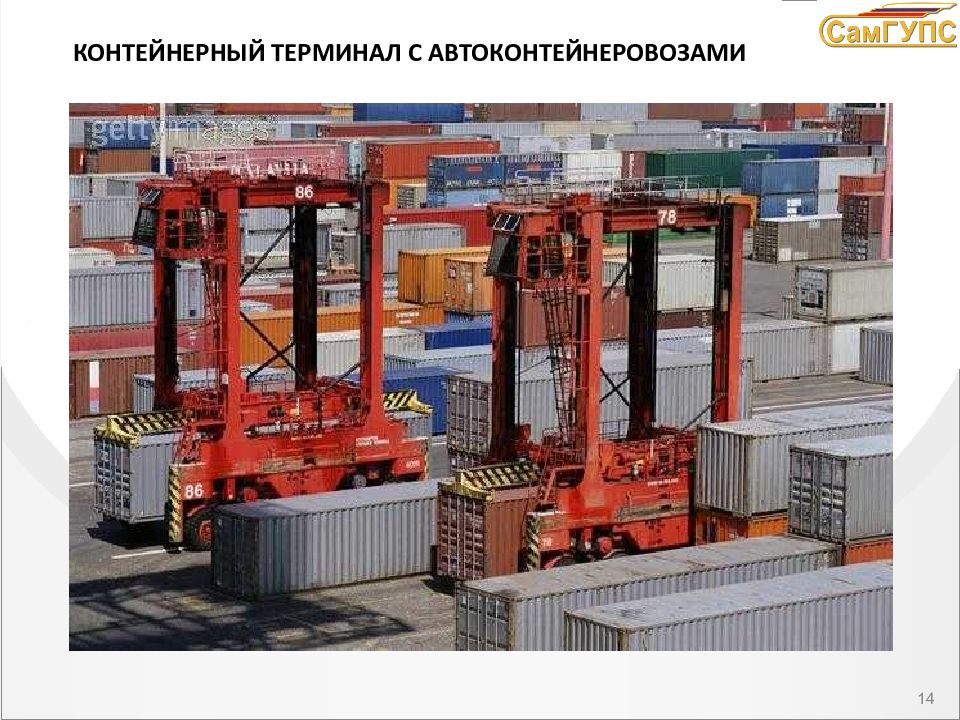

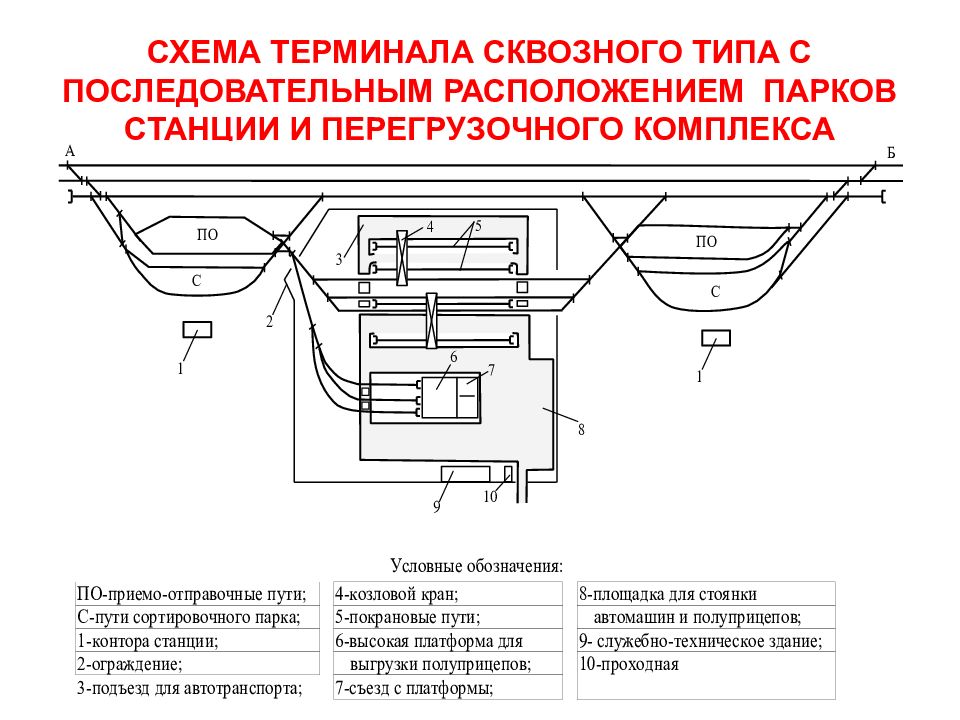

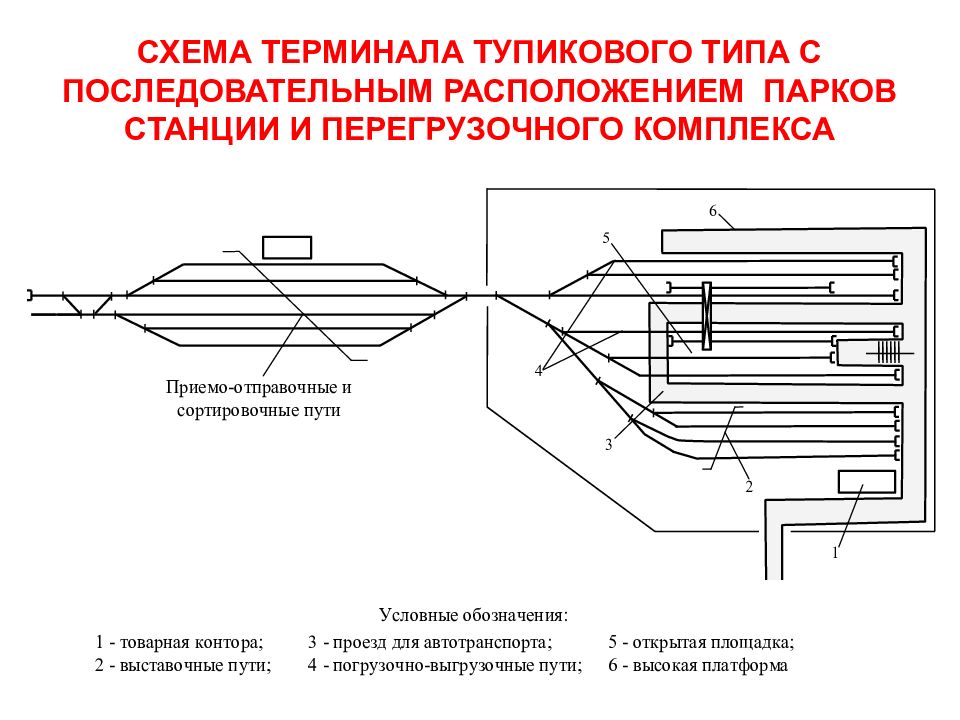

14

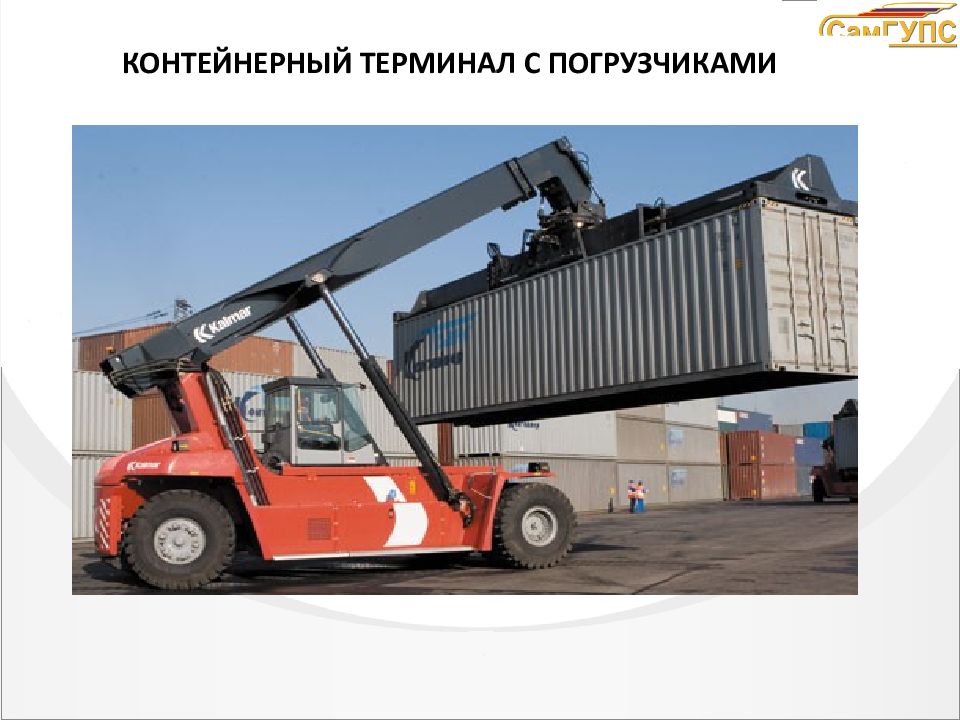

КОНТЕЙНЕРНЫЙ ТЕРМИНАЛ С ПОГРУЗЧИКАМИ

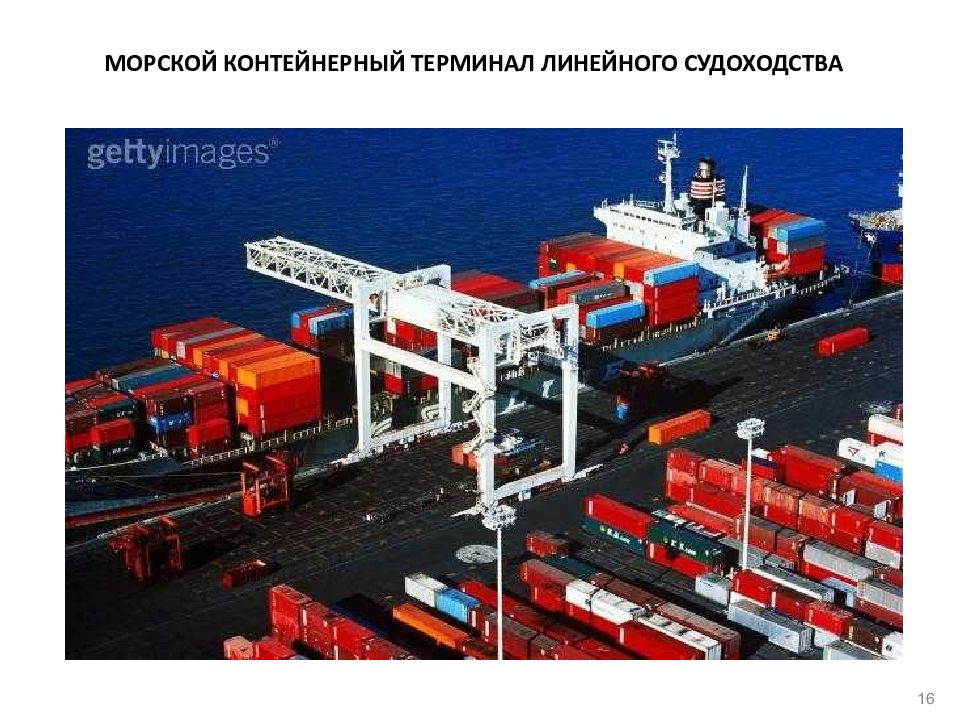

16

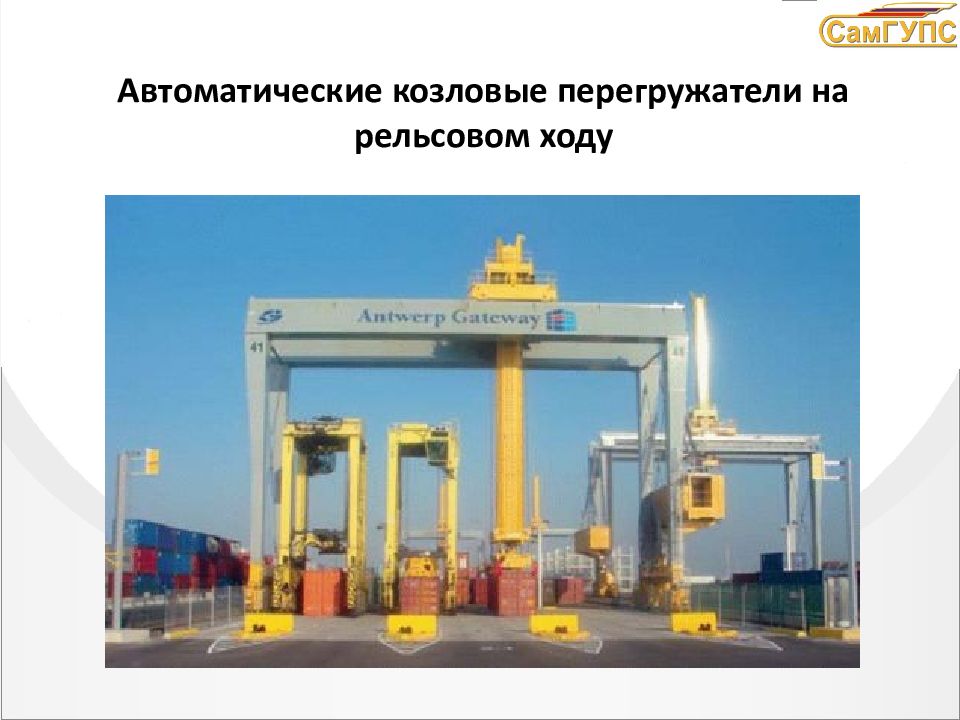

Автоматические козловые перегружатели на рельсовом ходу
Автоматические козловые разноразмерные краны, работающие на одном штабеле

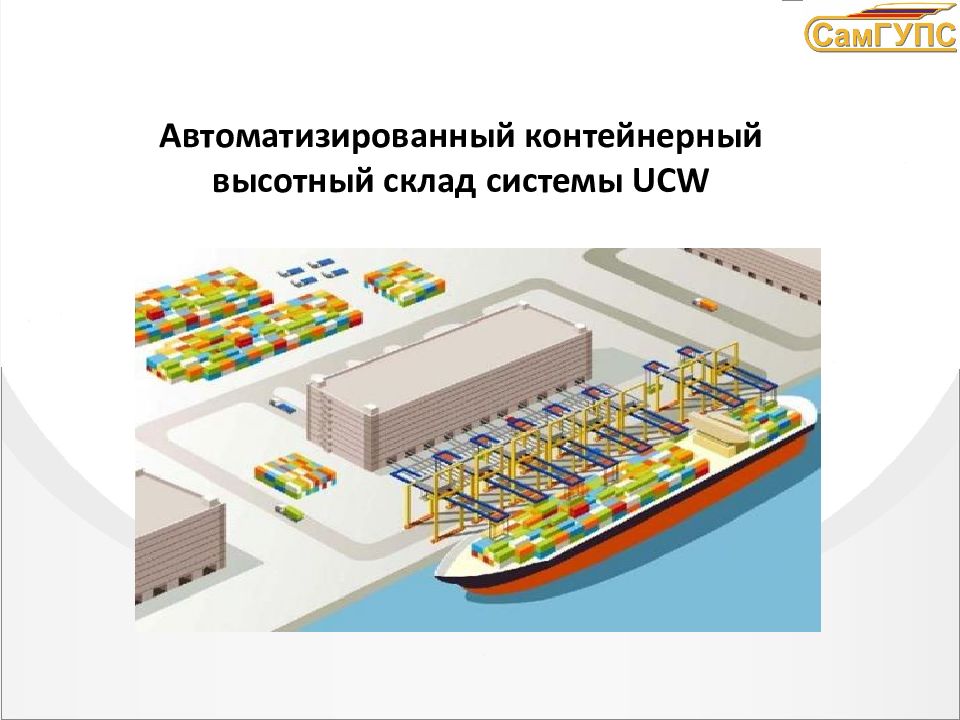

Автоматизированный контейнерный высотный склад системы UCW

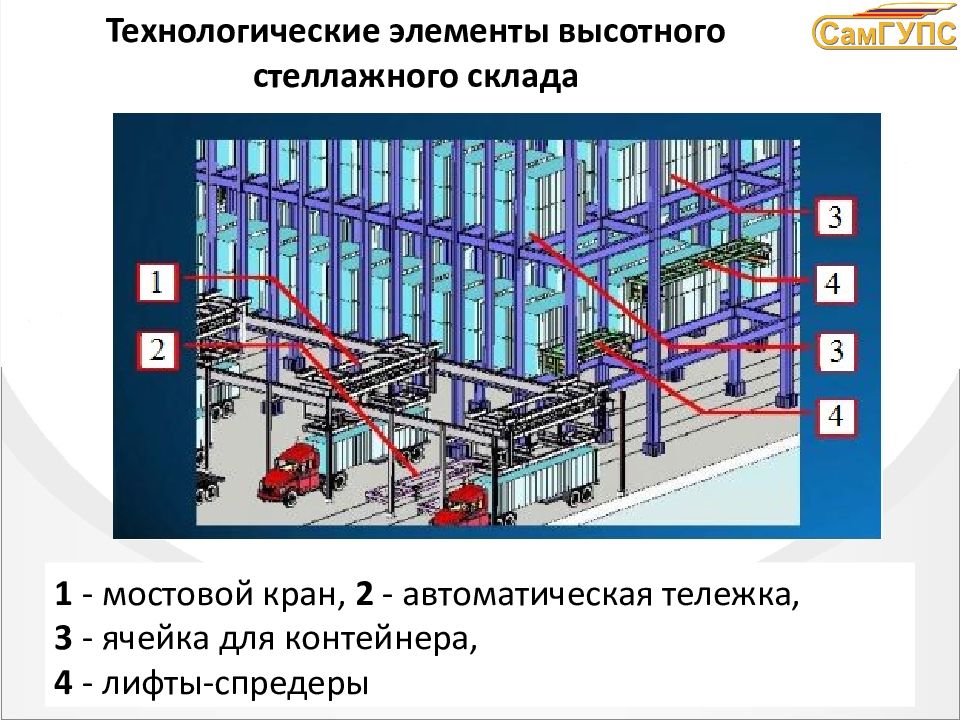

Технологические элементы высотного стеллажного склада 1 - мостовой кран, 2 - автоматическая тележка, 3 - ячейка для контейнера, 4 - лифты-спредеры

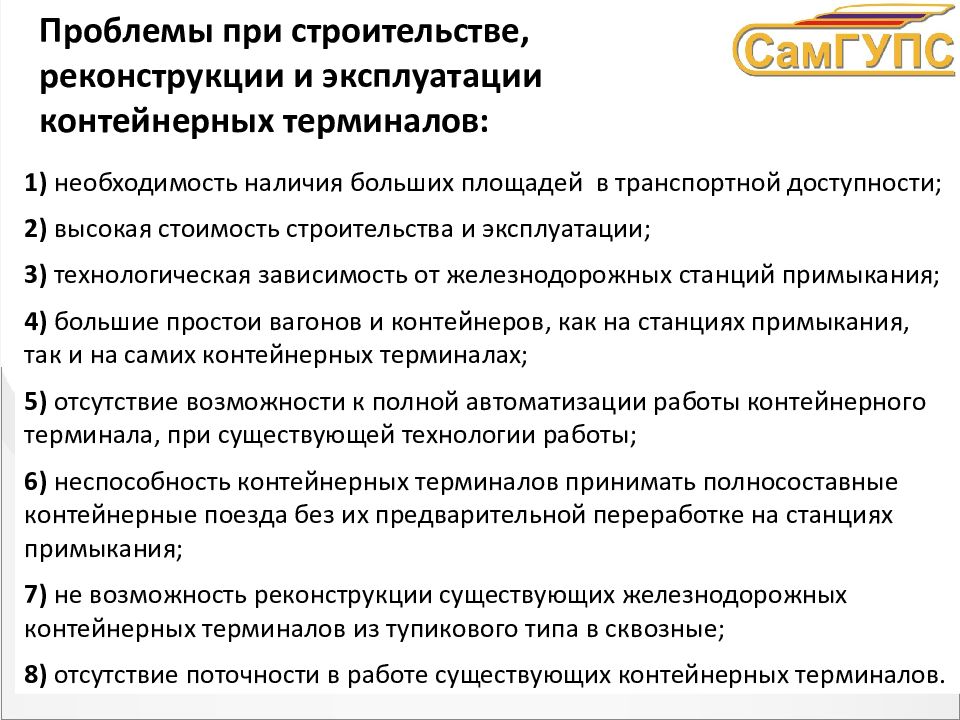

1) необходимость наличия больших площадей в транспортной доступности; 2) высокая стоимость строительства и эксплуатации; 3) технологическая зависимость от железнодорожных станций примыкания; 4) большие простои вагонов и контейнеров, как на станциях примыкания, так и на самих контейнерных терминалах; 5) отсутствие возможности к полной автоматизации работы контейнерного терминала, при существующей технологии работы; 6) неспособность контейнерных терминалов принимать полносоставные контейнерные поезда без их предварительной переработке на станциях примыкания; 7) не возможность реконструкции существующих железнодорожных контейнерных терминалов из тупикового типа в сквозные; 8) отсутствие поточности в работе существующих контейнерных терминалов. Проблемы при строительстве, реконструкции и эксплуатации контейнерных терминалов:

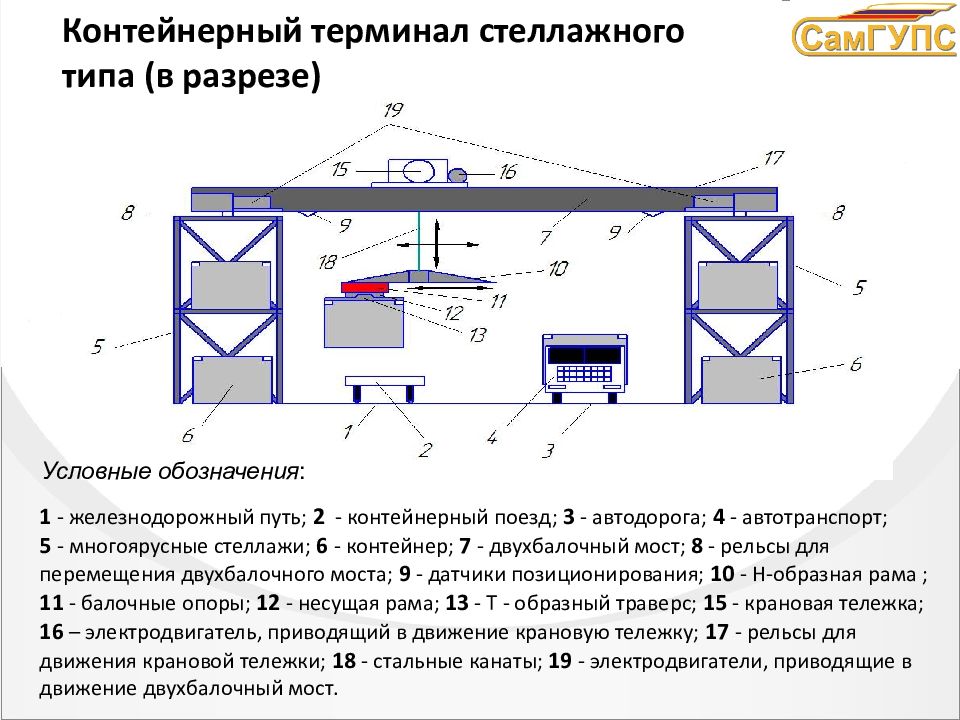

Контейнерный терминал стеллажного типа (в разрезе) 1 - железнодорожный путь; 2 - контейнерный поезд; 3 - автодорога; 4 - автотранспорт; 5 - многоярусные стеллажи; 6 - контейнер; 7 - двухбалочный мост; 8 - рельсы для перемещения двухбалочного моста; 9 - датчики позиционирования; 10 - Н-образная рама ; 11 - балочные опоры; 12 - несущая рама; 13 - Т - образный траверс; 15 - крановая тележка; 16 – электродвигатель, приводящий в движение крановую тележку; 17 - рельсы для движения крановой тележки; 18 - стальные канаты; 19 - электродвигатели, приводящие в движение двухбалочный мост. Условные обозначения :

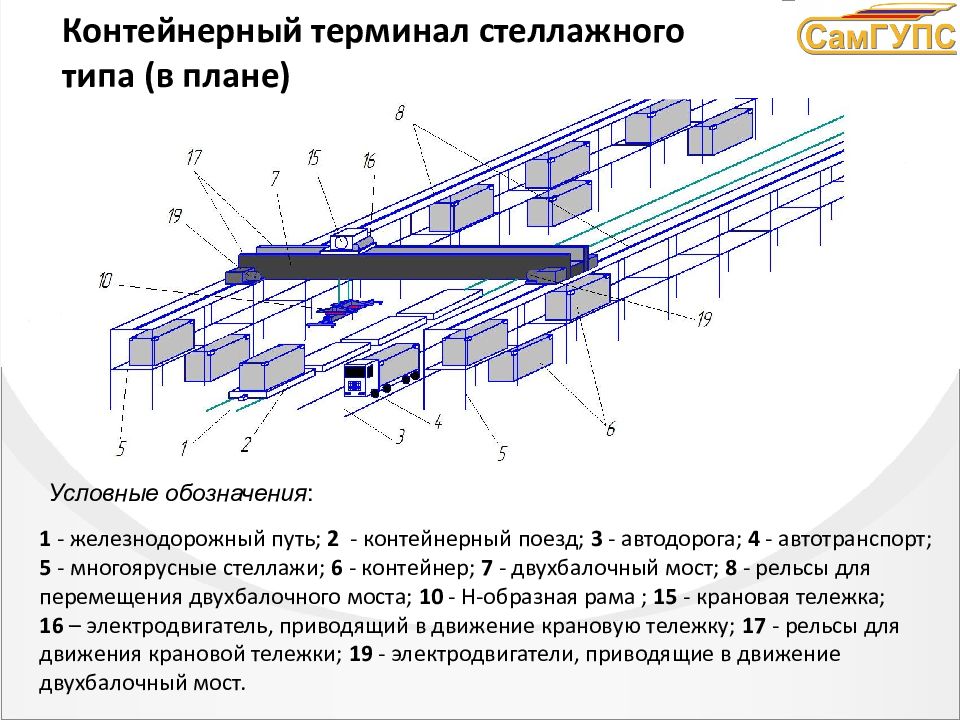

Контейнерный терминал стеллажного типа (в плане) 1 - железнодорожный путь; 2 - контейнерный поезд; 3 - автодорога; 4 - автотранспорт; 5 - многоярусные стеллажи; 6 - контейнер; 7 - двухбалочный мост; 8 - рельсы для перемещения двухбалочного моста; 10 - Н-образная рама ; 15 - крановая тележка; 16 – электродвигатель, приводящий в движение крановую тележку; 17 - рельсы для движения крановой тележки; 19 - электродвигатели, приводящие в движение двухбалочный мост. Условные обозначения :

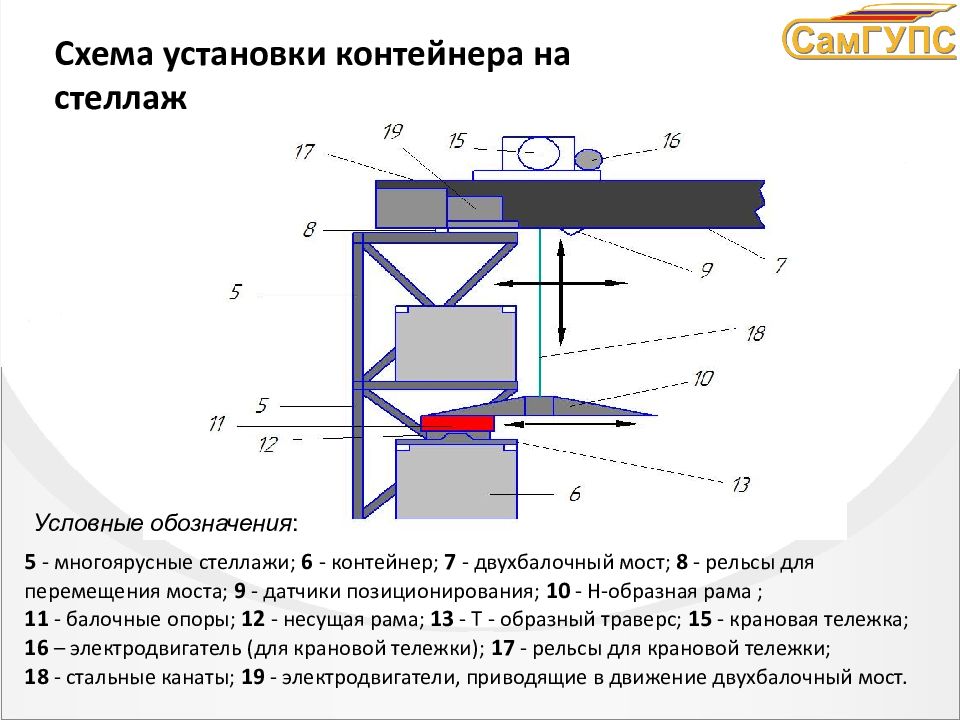

Схема установки контейнера на стеллаж 5 - многоярусные стеллажи; 6 - контейнер; 7 - двухбалочный мост; 8 - рельсы для перемещения моста; 9 - датчики позиционирования; 10 - Н-образная рама ; 11 - балочные опоры; 12 - несущая рама; 13 - Т - образный траверс; 15 - крановая тележка; 16 – электродвигатель (для крановой тележки); 17 - рельсы для крановой тележки; 18 - стальные канаты; 19 - электродвигатели, приводящие в движение двухбалочный мост. Условные обозначения :

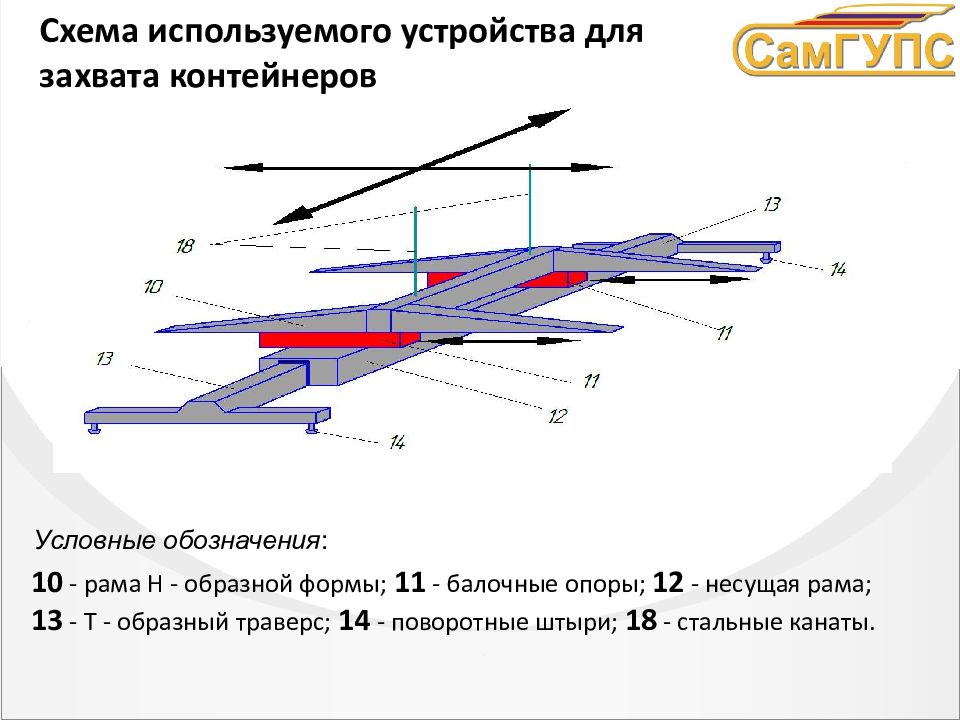

Схема используемого устройства для захвата контейнеров 10 - рама Н - образной формы; 11 - балочные опоры; 12 - несущая рама; 13 - Т - образный траверс; 14 - поворотные штыри; 18 - стальные канаты. Условные обозначения :

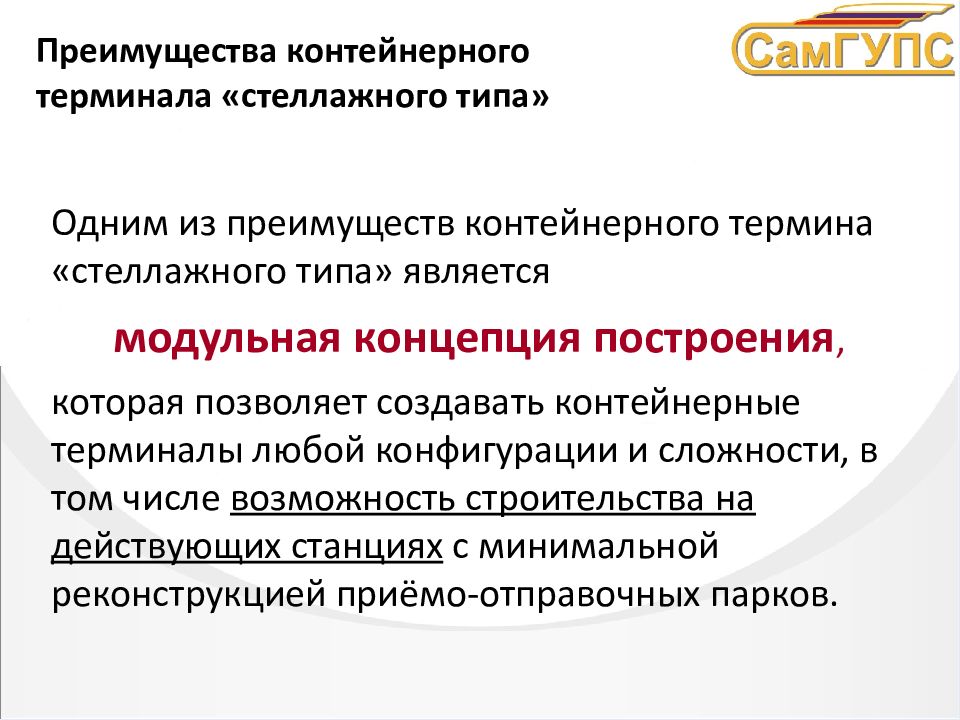

Преимущества контейнерного терминала «стеллажного типа» Одним из преимуществ контейнерного термина «стеллажного типа» является модульная концепция построения, которая позволяет создавать контейнерные терминалы любой конфигурации и сложности, в том числе возможность строительства на действующих станциях с минимальной реконструкцией приёмо-отправочных парков.

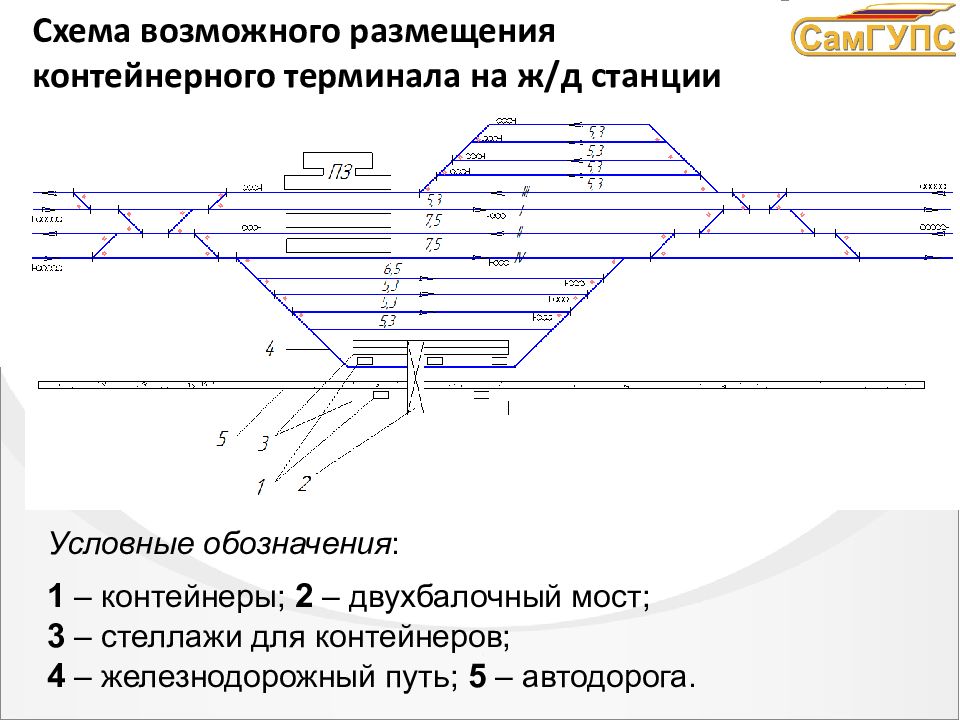

Схема возможного размещения контейнерного терминала на ж/ д станции Условные обозначения : 1 – контейнеры; 2 – двухбалочный мост; 3 – стеллажи для контейнеров; 4 – железнодорожный путь; 5 – автодорога.
