Сосудами, работающими под давлением, называются герметически закрытые емкости, предназначенные для химических и тепловых процессов, а также для хранения и перевозки сжатых, сжиженных и растворенных газов и жидкостей под давлением.
Требования к указанным сосудам регламентированы «Правилами устройства и безопасной эксплуатации сосудов,работающих под давлением». Эти Правила распространяются на сосуды, работающие под давлением свыше 0,7 кгс/см 2 (без учета гидростатического давления), цистерны и бочки для перевозки сжиженных газов, давление паров которых при температуре до 50 0 С превышает 0,7 кгс/см 2 ; сосуды, цистерны для хранения, перевозки сжиженных газов, жидкостей и сыпучих тел без давления, не опорожняемые под давлением газа свыше 0,7 кгс/см 2, баллоны, предназначенные для перевозки и хранения сжатых, сжиженных и растворенных газов с рабочим давлением свыше 0,7 кгс/см 2.

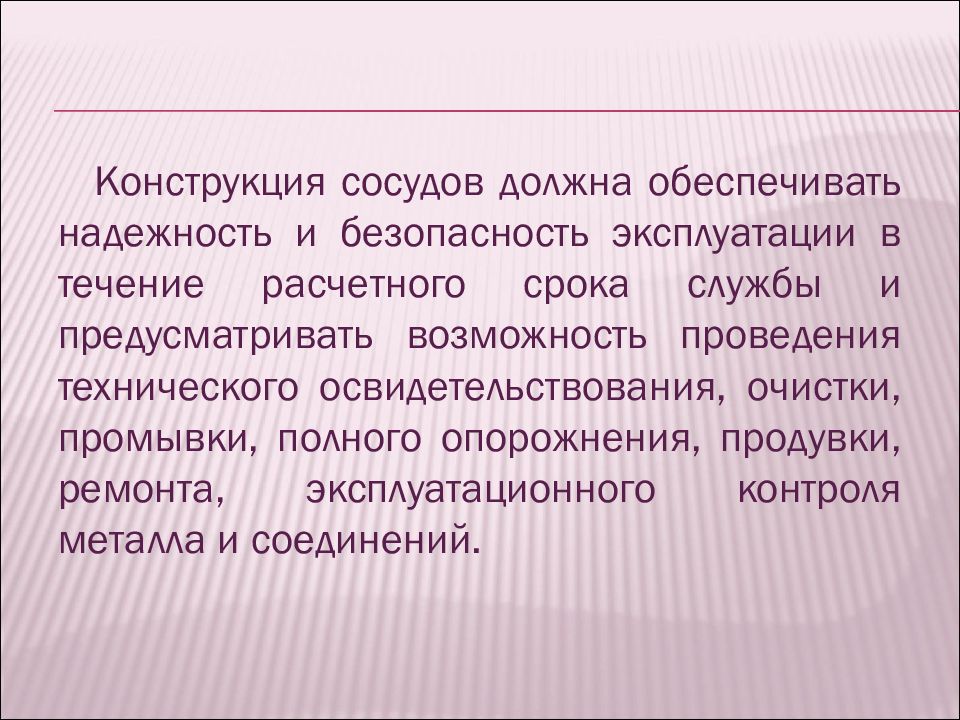

Конструкция сосудов должна обеспечивать надежность и безопасность эксплуатации в течение расчетного срока службы и предусматривать возможность проведения технического освидетельствования, очистки, промывки, полного опорожнения, продувки, ремонта, эксплуатационного контроля металла и соединений.

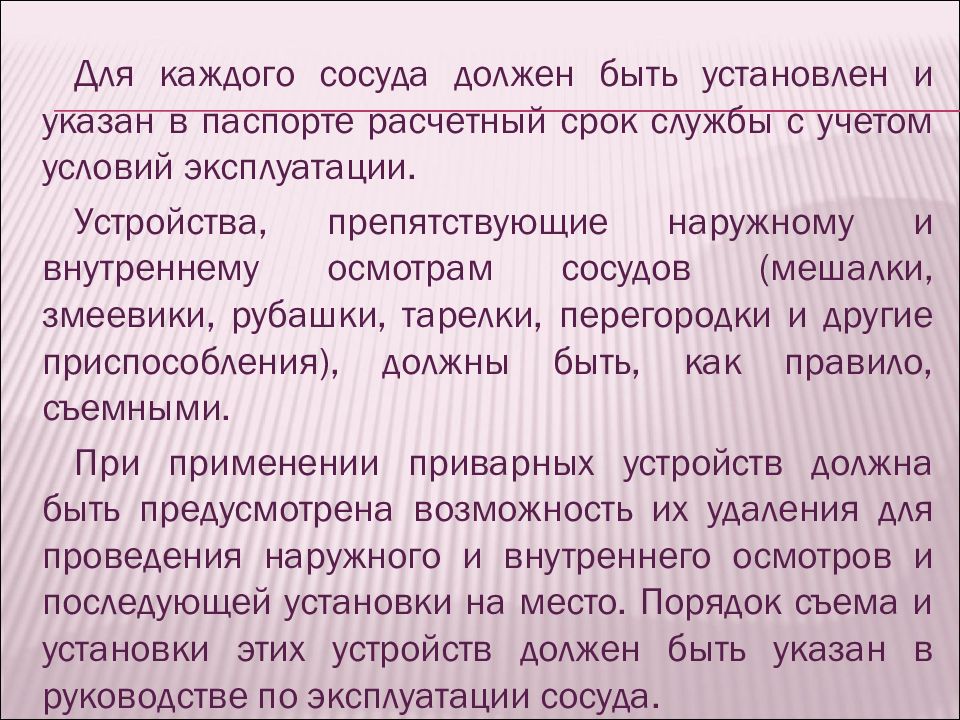

Для каждого сосуда должен быть установлен и указан в паспорте расчетный срок службы с учетом условий эксплуатации. Устройства, препятствующие наружному и внутреннему осмотрам сосудов (мешалки, змеевики, рубашки, тарелки, перегородки и другие приспособления), должны быть, как правило, съемными. При применении приварных устройств должна быть предусмотрена возможность их удаления для проведения наружного и внутреннего осмотров и последующей установки на место. Порядок съема и установки этих устройств должен быть указан в руководстве по эксплуатации сосуда.

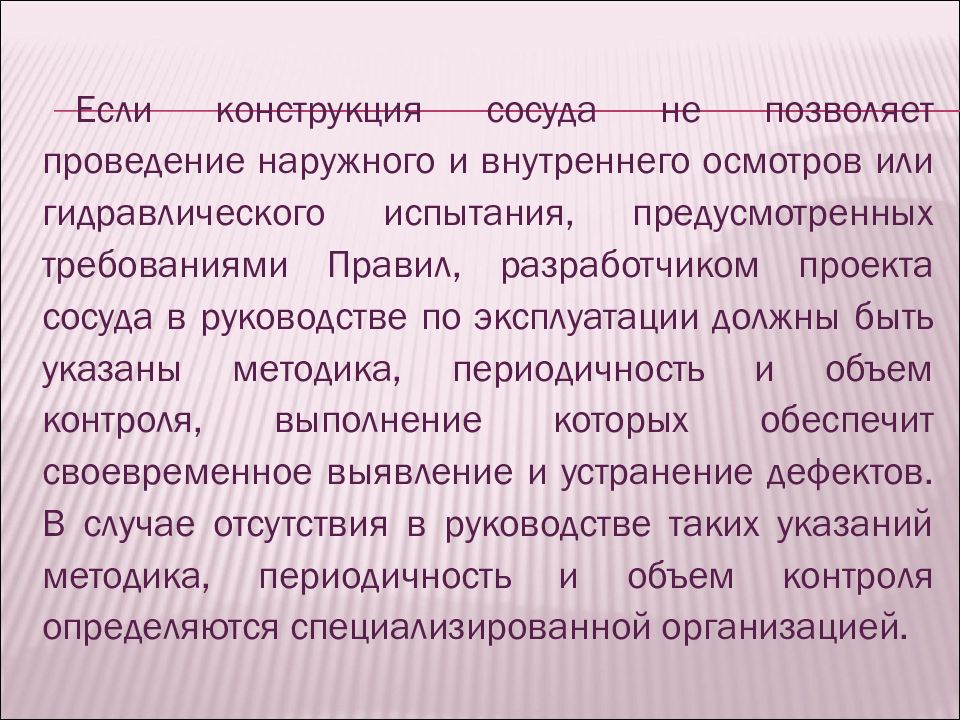

Если конструкция сосуда не позволяет проведение наружного и внутреннего осмотров или гидравлического испытания, предусмотренных требованиями Правил, разработчиком проекта сосуда в руководстве по эксплуатации должны быть указаны методика, периодичность и объем контроля, выполнение которых обеспечит своевременное выявление и устранение дефектов. В случае отсутствия в руководстве таких указаний методика, периодичность и объем контроля определяются специализированной организацией.

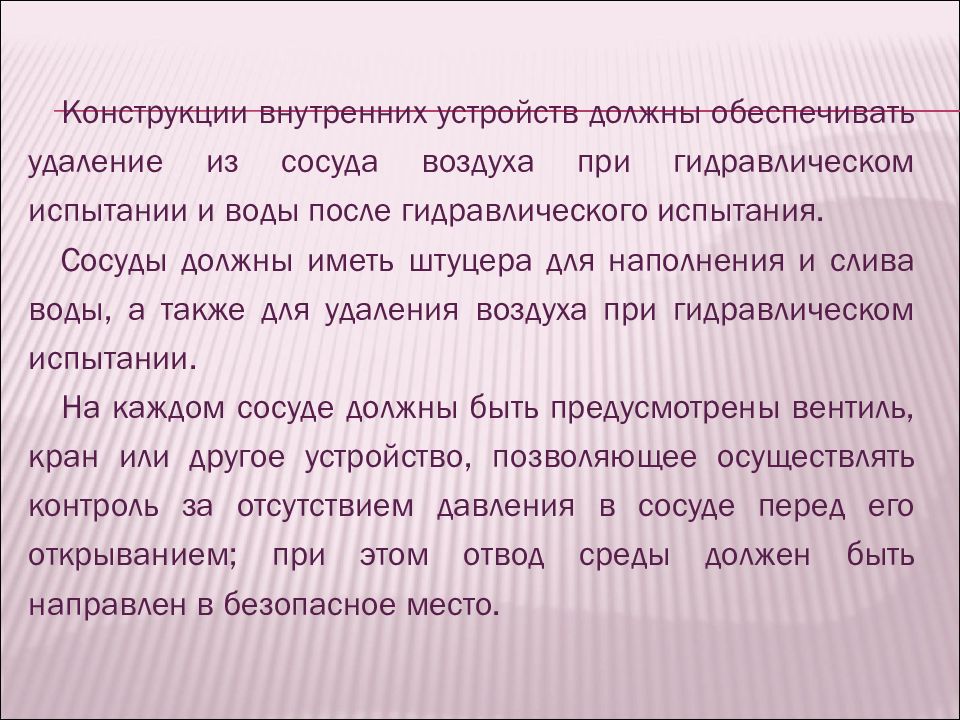

Конструкции внутренних устройств должны обеспечивать удаление из сосуда воздуха при гидравлическом испытании и воды после гидравлического испытания. Сосуды должны иметь штуцера для наполнения и слива воды, а также для удаления воздуха при гидравлическом испытании. На каждом сосуде должны быть предусмотрены вентиль, кран или другое устройство, позволяющее осуществлять контроль за отсутствием давления в сосуде перед его открыванием; при этом отвод среды должен быть направлен в безопасное место.
Расчет на прочность сосудов и их элементов должен производиться по НД, согласованной с Госгортехнадзором России. Сосуды, предназначенные для работы в условиях циклических и знакопеременных нагрузок, должны быть рассчитаны на прочность с учетом этих нагрузок. При отсутствии нормативного метода расчет на прочность должен выполняться по методике, согласованной со специализированной научно-исследовательской организацией. Сосуды, которые в процессе эксплуатации изменяют свое положение в пространстве, должны иметь приспособления, предотвращающие их самоопрокидывание.

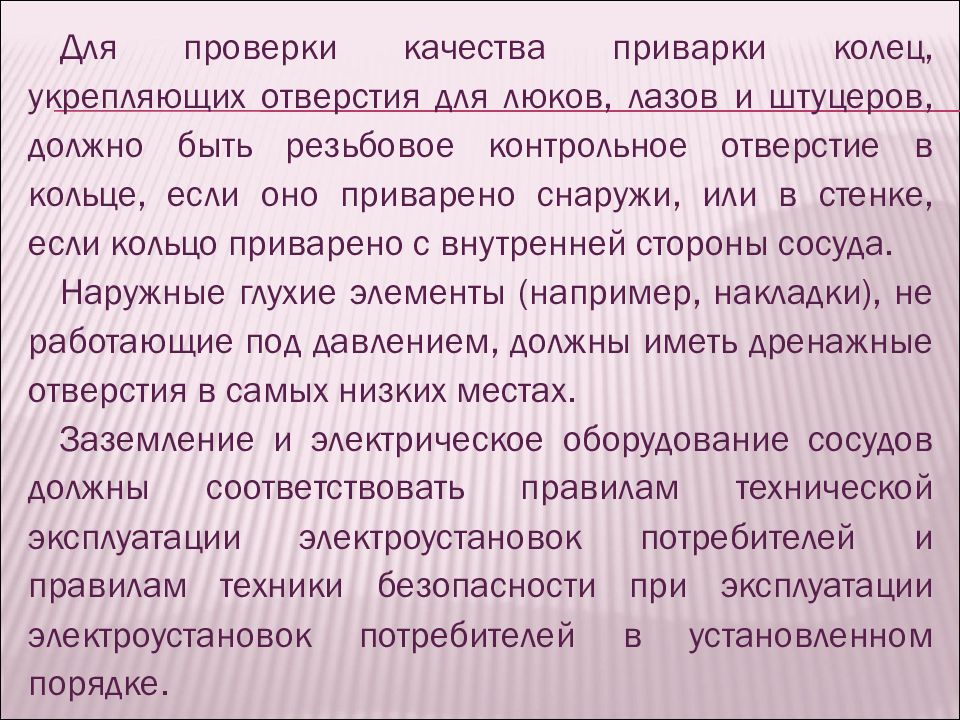

Для проверки качества приварки колец, укрепляющих отверстия для люков, лазов и штуцеров, должно быть резьбовое контрольное отверстие в кольце, если оно приварено снаружи, или в стенке, если кольцо приварено с внутренней стороны сосуда. Наружные глухие элементы (например, накладки), не работающие под давлением, должны иметь дренажные отверстия в самых низких местах. Заземление и электрическое оборудование сосудов должны соответствовать правилам технической эксплуатации электроустановок потребителей и правилам техники безопасности при эксплуатации электроустановок потребителей в установленном порядке.

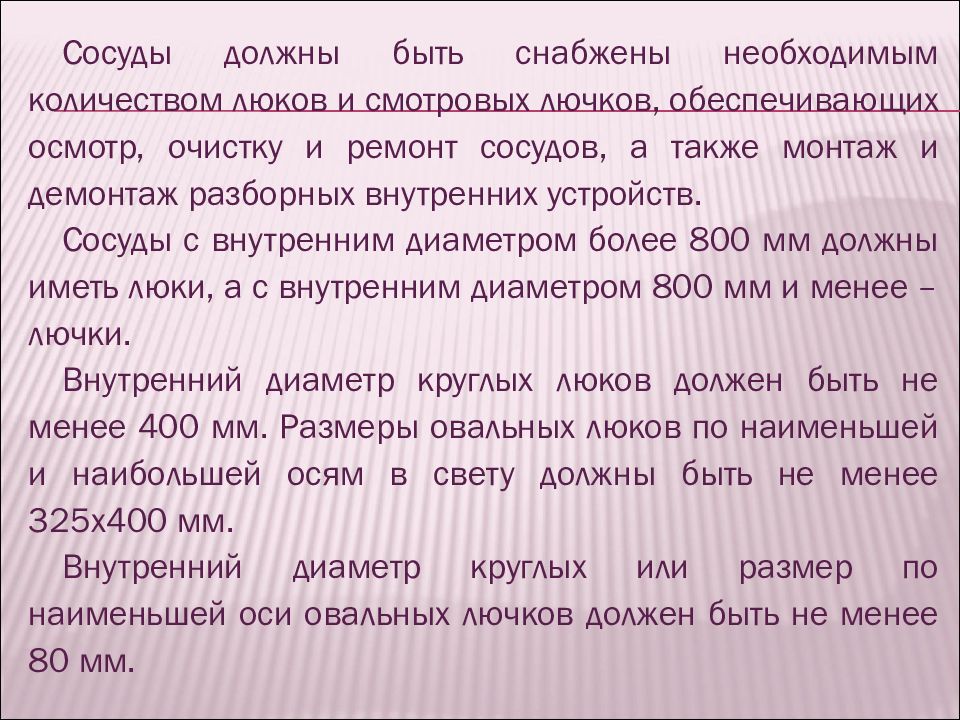

Сосуды должны быть снабжены необходимым количеством люков и смотровых лючков, обеспечивающих осмотр, очистку и ремонт сосудов, а также монтаж и демонтаж разборных внутренних устройств. Сосуды с внутренним диаметром более 800 мм должны иметь люки, а с внутренним диаметром 800 мм и менее – лючки. Внутренний диаметр круглых люков должен быть не менее 400 мм. Размеры овальных люков по наименьшей и наибольшей осям в свету должны быть не менее 325х400 мм. Внутренний диаметр круглых или размер по наименьшей оси овальных лючков должен быть не менее 80 мм.
Люки, лючки необходимо располагать в местах, доступных для обслуживания. Требования к устройству, расположению и обслуживанию смотровых окон в барокамерах определяются проектной организацией и указываются в инструкции по монтажу и эксплуатации завода-изготовителя. Крышки люков должны быть съемными. На сосудах, изолированных на основе вакуума, допускаются приварные крышки. Крышки массой более 20 кг должны быть снабжены подъемно-поворотными или другими устройствами для их открывания и закрывания.

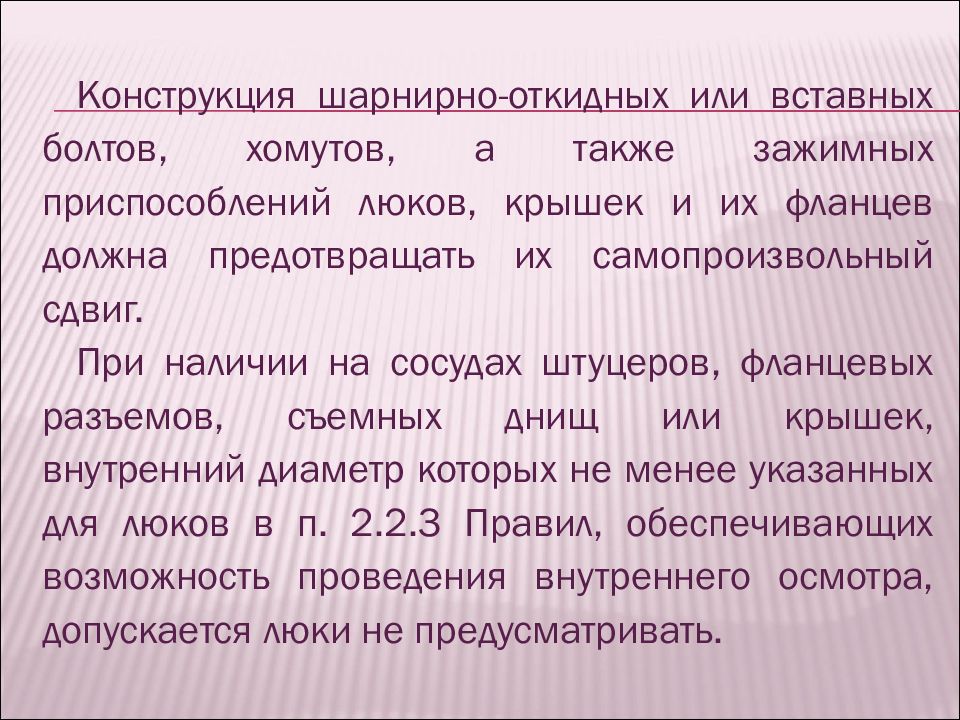

Конструкция шарнирно-откидных или вставных болтов, хомутов, а также зажимных приспособлений люков, крышек и их фланцев должна предотвращать их самопроизвольный сдвиг. При наличии на сосудах штуцеров, фланцевых разъемов, съемных днищ или крышек, внутренний диаметр которых не менее указанных для люков в п. 2.2.3 Правил, обеспечивающих возможность проведения внутреннего осмотра, допускается люки не предусматривать.

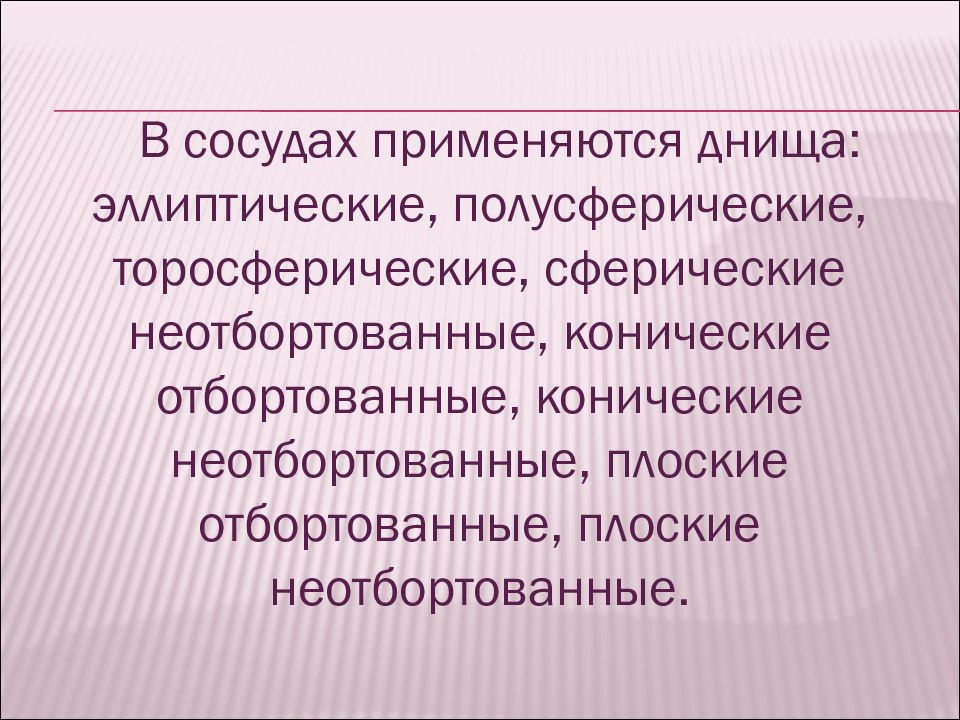

В сосудах применяются днища: эллиптические, полусферические, торосферические, сферические неотбортованные, конические отбортованные, конические неотбортованные, плоские отбортованные, плоские неотбортованные.
Сварные швы и их расположение При сварке обечаек и труб, приварке днищ к обечайкам должны применяться стыковые швы с полным проплавлением. Допускаются сварные соединения в тавр и угловые с полным проплавлением для приварки плоских днищ, плоских фланцев, трубных решеток, штуцеров, люков, рубашек. Применение нахлесточных сварных швов допускается для приварки к корпусу укрепляющих колец, опорных элементов, подкладных листов, пластин под площадки, лестницы, кронштейны и т.п.

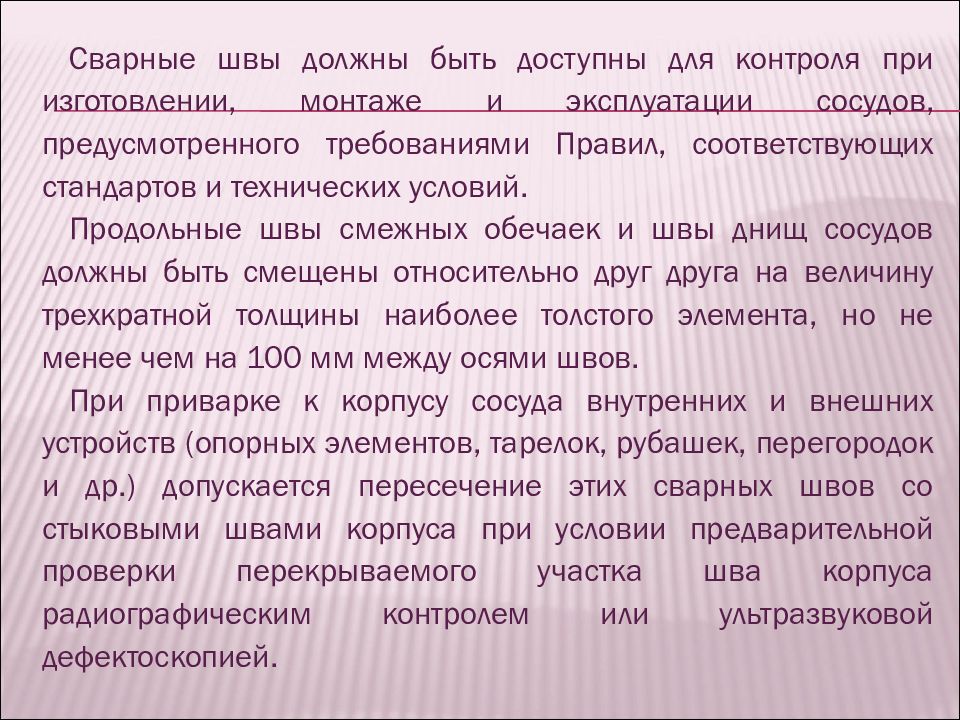

Сварные швы должны быть доступны для контроля при изготовлении, монтаже и эксплуатации сосудов, предусмотренного требованиями Правил, соответствующих стандартов и технических условий. Продольные швы смежных обечаек и швы днищ сосудов должны быть смещены относительно друг друга на величину трехкратной толщины наиболее толстого элемента, но не менее чем на 100 мм между осями швов. При приварке к корпусу сосуда внутренних и внешних устройств (опорных элементов, тарелок, рубашек, перегородок и др.) допускается пересечение этих сварных швов со стыковыми швами корпуса при условии предварительной проверки перекрываемого участка шва корпуса радиографическим контролем или ультразвуковой дефектоскопией.

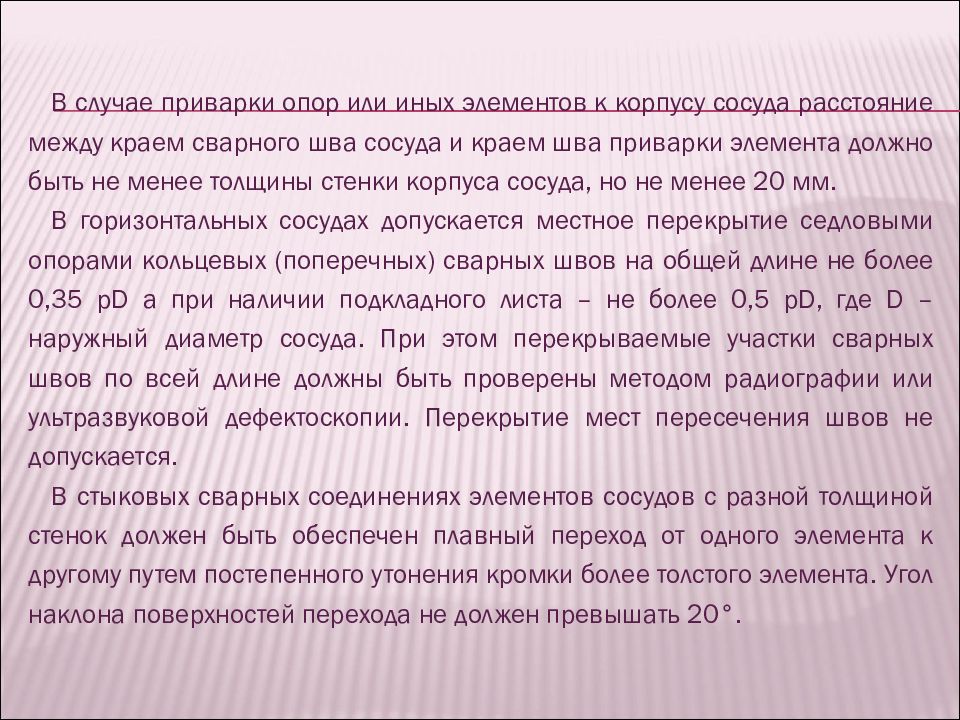

В случае приварки опор или иных элементов к корпусу сосуда расстояние между краем сварного шва сосуда и краем шва приварки элемента должно быть не менее толщины стенки корпуса сосуда, но не менее 20 мм. В горизонтальных сосудах допускается местное перекрытие седловыми опорами кольцевых (поперечных) сварных швов на общей длине не более 0,35 pD а при наличии подкладного листа – не более 0,5 pD, где D – наружный диаметр сосуда. При этом перекрываемые участки сварных швов по всей длине должны быть проверены методом радиографии или ультразвуковой дефектоскопии. Перекрытие мест пересечения швов не допускается. В стыковых сварных соединениях элементов сосудов с разной толщиной стенок должен быть обеспечен плавный переход от одного элемента к другому путем постепенного утонения кромки более толстого элемента. Угол наклона поверхностей перехода не должен превышать 20°.

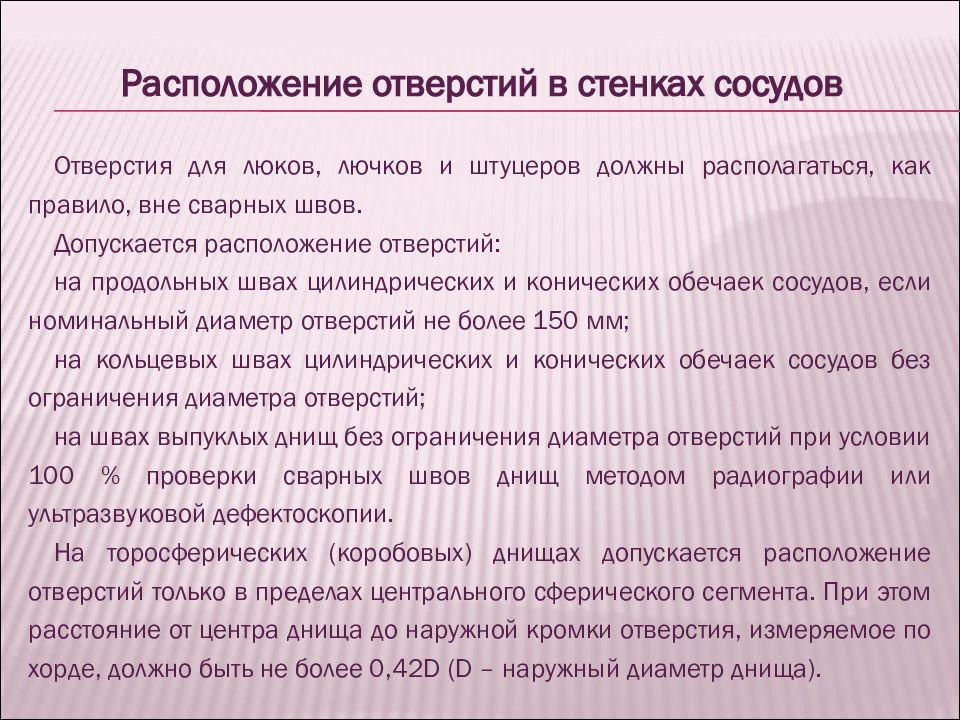

Расположение отверстий в стенках сосудов Отверстия для люков, лючков и штуцеров должны располагаться, как правило, вне сварных швов. Допускается расположение отверстий: на продольных швах цилиндрических и конических обечаек сосудов, если номинальный диаметр отверстий не более 150 мм; на кольцевых швах цилиндрических и конических обечаек сосудов без ограничения диаметра отверстий; на швах выпуклых днищ без ограничения диаметра отверстий при условии 100 % проверки сварных швов днищ методом радиографии или ультразвуковой дефектоскопии. На торосферических ( коробовых ) днищах допускается расположение отверстий только в пределах центрального сферического сегмента. При этом расстояние от центра днища до наружной кромки отверстия, измеряемое по хорде, должно быть не более 0,42D (D – наружный диаметр днища).

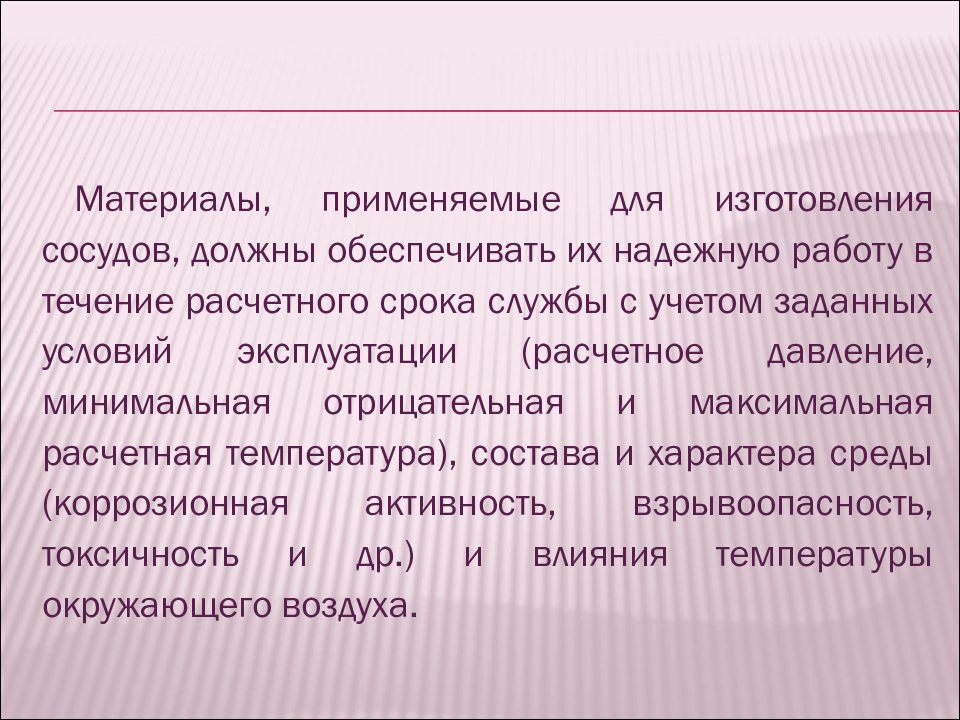

Материалы, применяемые для изготовления сосудов, должны обеспечивать их надежную работу в течение расчетного срока службы с учетом заданных условий эксплуатации (расчетное давление, минимальная отрицательная и максимальная расчетная температура), состава и характера среды (коррозионная активность, взрывоопасность, токсичность и др.) и влияния температуры окружающего воздуха.

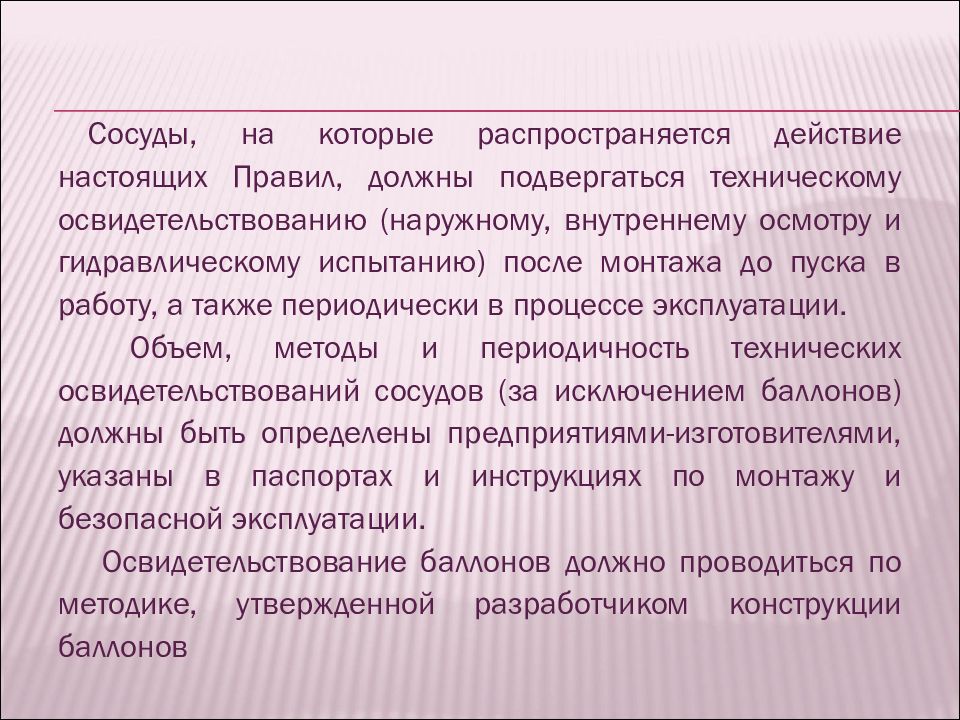

Сосуды, на которые распространяется действие настоящих Правил, должны подвергаться техническому освидетельствованию (наружному, внутреннему осмотру и гидравлическому испытанию) после монтажа до пуска в работу, а также периодически в процессе эксплуатации. Объем, методы и периодичность технических освидетельствований сосудов (за исключением баллонов) должны быть определены предприятиями-изготовителями, указаны в паспортах и инструкциях по монтажу и безопасной эксплуатации. Освидетельствование баллонов должно проводиться по методике, утвержденной разработчиком конструкции баллонов

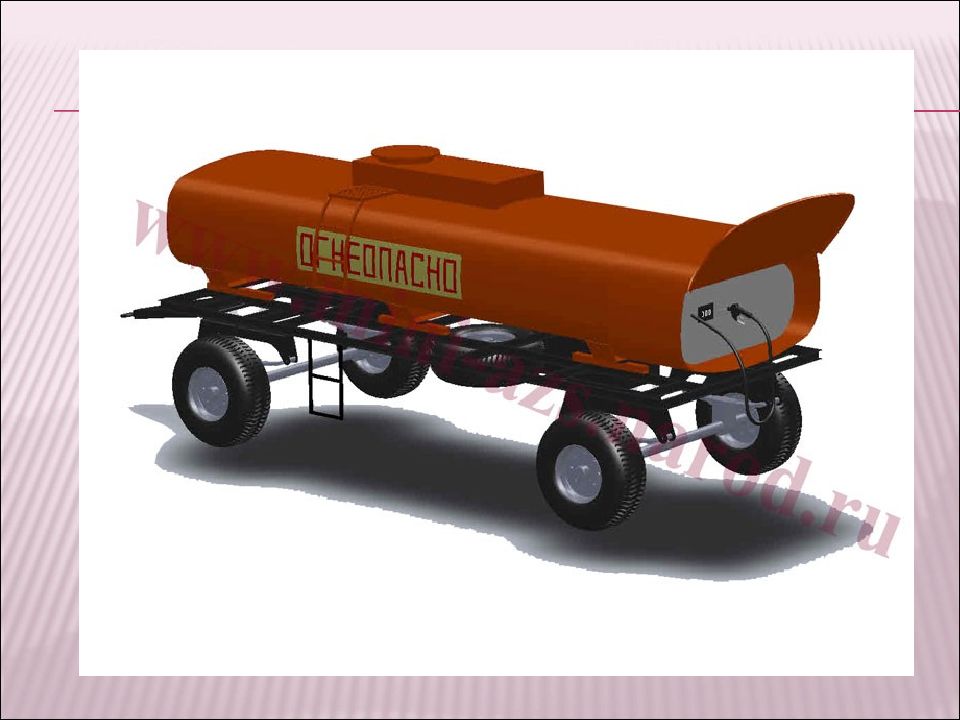

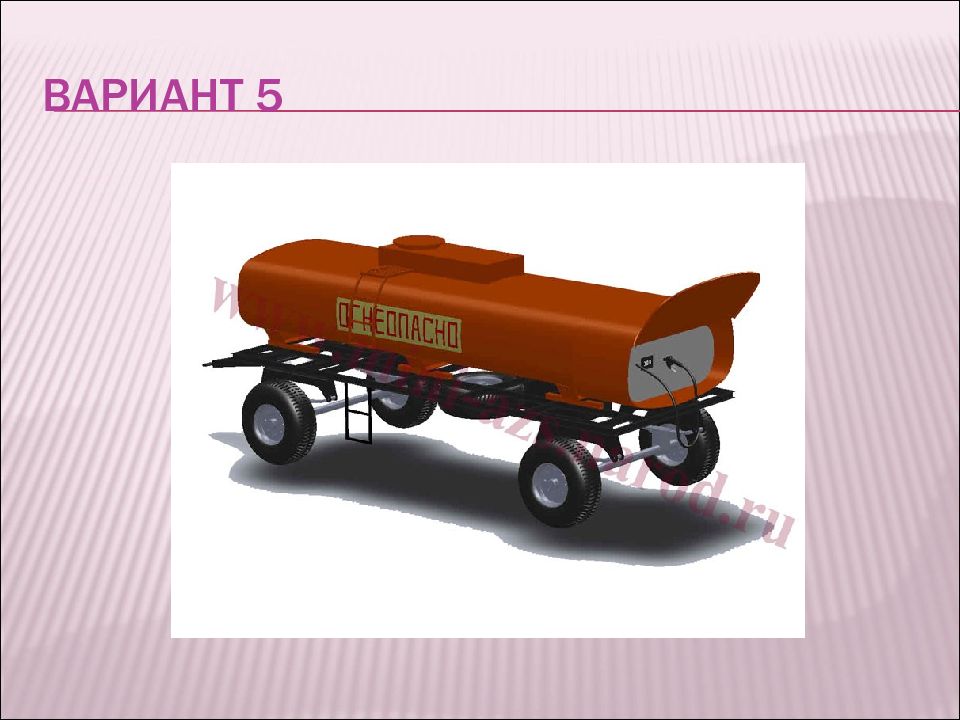

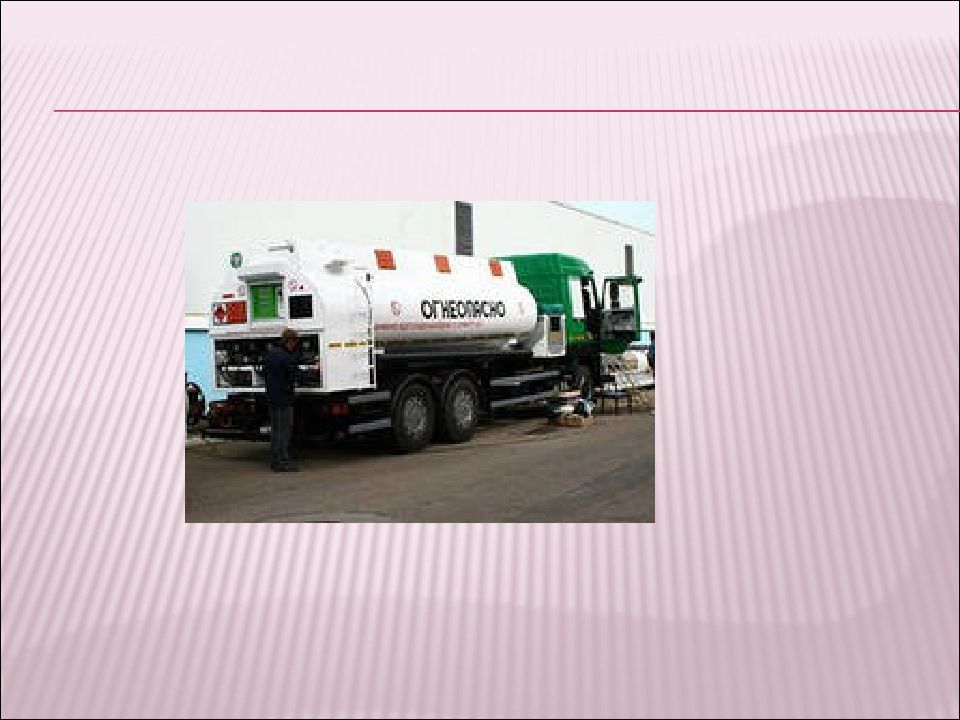

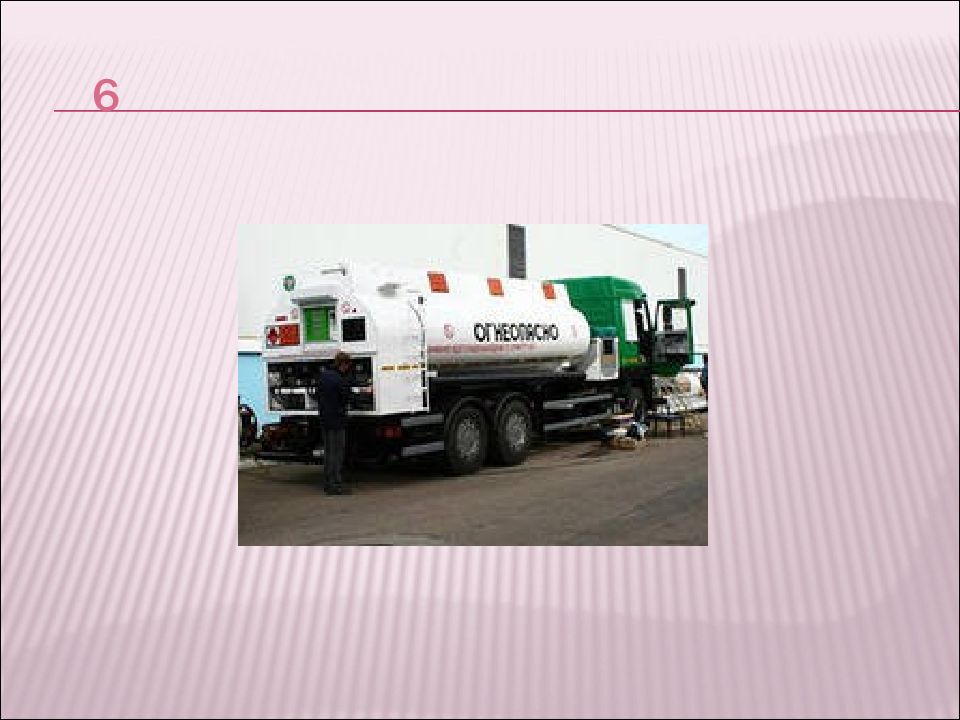

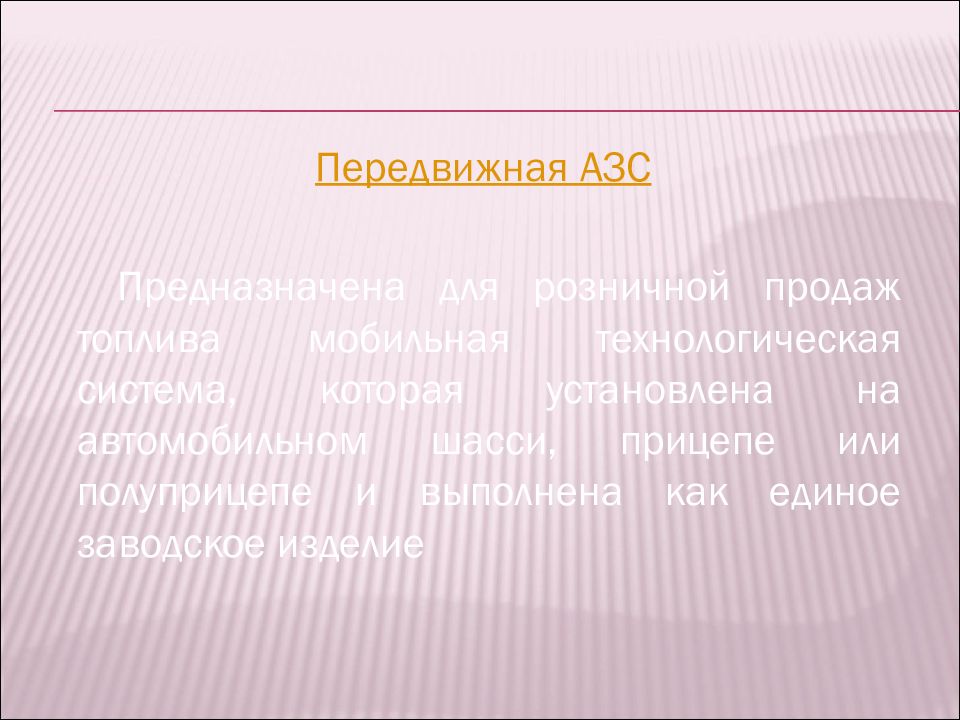

Передвижная АЗС Предназначена для розничной продаж топлива мобильная технологическая система, которая установлена на автомобильном шасси, прицепе или полуприцепе и выполнена как единое заводское изделие

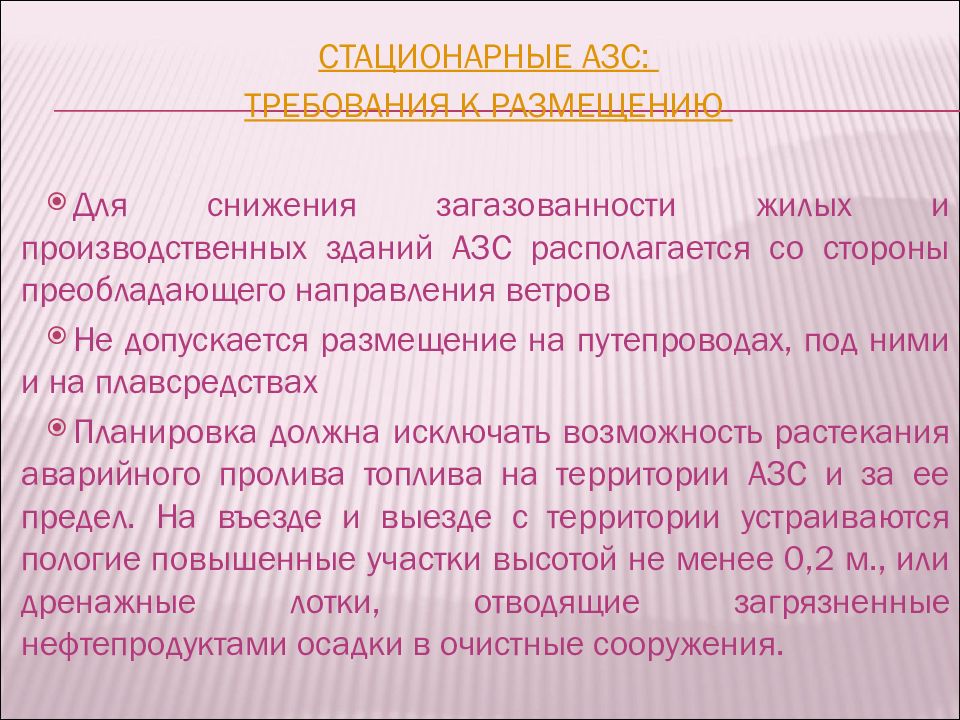

СТАЦИОНАРНЫЕ АЗС: ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ Для снижения загазованности жилых и производственных зданий АЗС располагается со стороны преобладающего направления ветров Не допускается размещение на путепроводах, под ними и на плавсредствах Планировка должна исключать возможность растекания аварийного пролива топлива на территории АЗС и за ее предел. На въезде и выезде с территории устраиваются пологие повышенные участки высотой не менее 0,2 м., или дренажные лотки, отводящие загрязненные нефтепродуктами осадки в очистные сооружения.

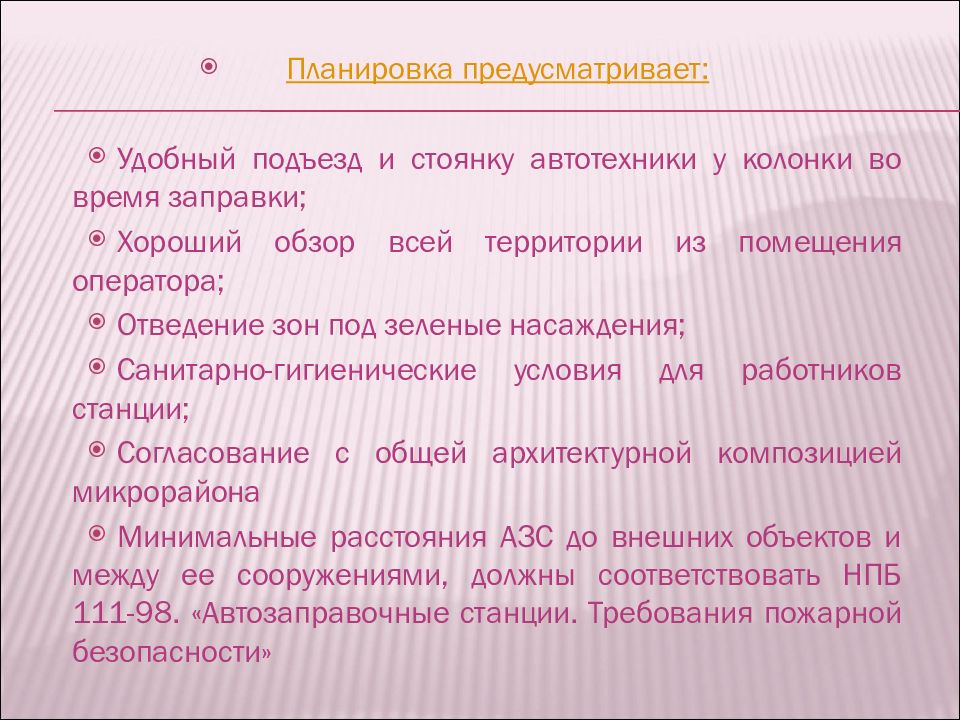

Планировка предусматривает: Удобный подъезд и стоянку автотехники у колонки во время заправки; Хороший обзор всей территории из помещения оператора; Отведение зон под зеленые насаждения; Санитарно-гигиенические условия для работников станции; Согласование с общей архитектурной композицией микрорайона Минимальные расстояния АЗС до внешних объектов и между ее сооружениями, должны соответствовать НПБ 111-98. «Автозаправочные станции. Требования пожарной безопасности»
Место расположения АЗС обозначается дорожным знаком «АЗС» При въезде на территорию АЗС устанавливается: Дорожный знак «ограничение максимальной скорости движения» Дорожный знак «движение транспортных средств с опасными грузами запрещено» Предписывающий знак «обязательная высадка пассажиров» на АЗК устанавливается в зоне сервисного обслуживания Предупреждение водителям мототранспорта о выключении двигателя за 15 метров до ТРК путем установки указателя «остановка мототранспорта за 15 метров» Информационное табло «схема движения автотранспортных средств по АЗС» Информационное табло с указанием ассортимента отпускаемых нефтепродуктов, видов обслуживаемого транспорта

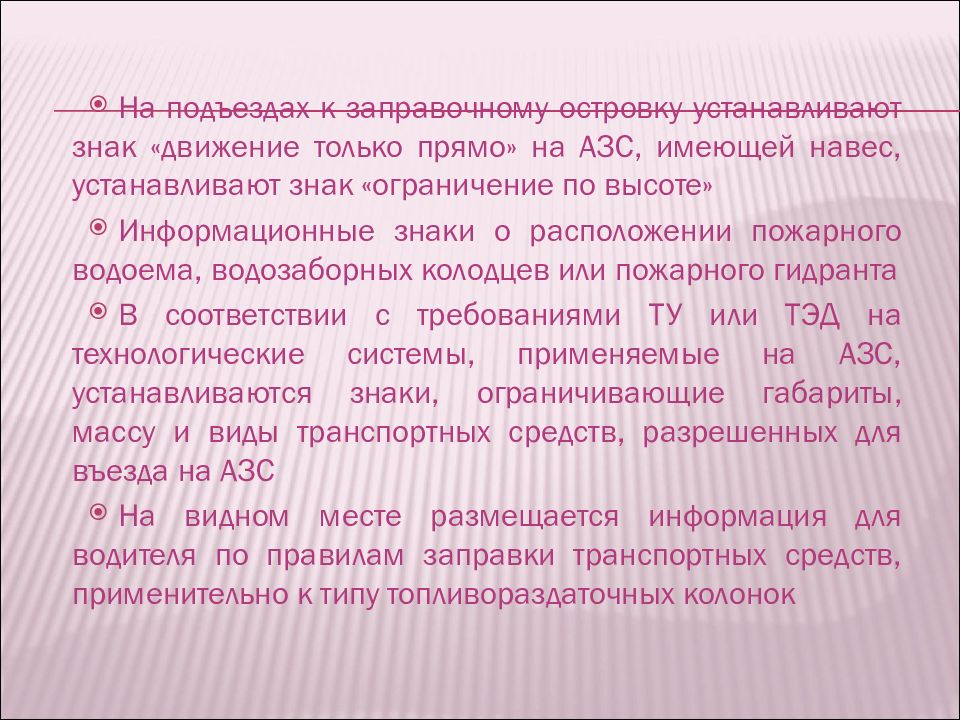

На подъездах к заправочному островку устанавливают знак «движение только прямо» на АЗС, имеющей навес, устанавливают знак «ограничение по высоте» Информационные знаки о расположении пожарного водоема, водозаборных колодцев или пожарного гидранта В соответствии с требованиями ТУ или ТЭД на технологические системы, применяемые на АЗС, устанавливаются знаки, ограничивающие габариты, массу и виды транспортных средств, разрешенных для въезда на АЗС На видном месте размещается информация для водителя по правилам заправки транспортных средств, применительно к типу топливораздаточных колонок

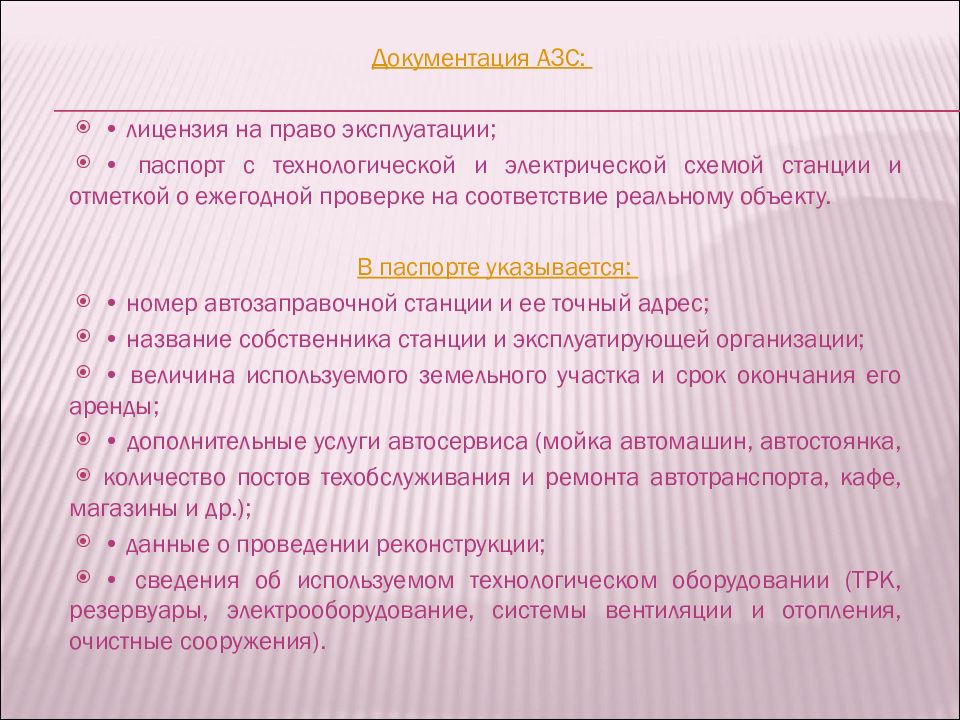

Документация АЗС: • лицензия на право эксплуатации; • паспорт с технологической и электрической схемой станции и отметкой о ежегодной проверке на соответствие реальному объекту. В паспорте указывается: • номер автозаправочной станции и ее точный адрес; • название собственника станции и эксплуатирующей организации; • величина используемого земельного участка и срок окончания его аренды; • дополнительные услуги автосервиса (мойка автомашин, автостоянка, количество постов техобслуживания и ремонта автотранспорта, кафе, магазины и др.); • данные о проведении реконструкции; • сведения об используемом технологическом оборудовании (ТРК, резервуары, электрооборудование, системы вентиляции и отопления, очистные сооружения).

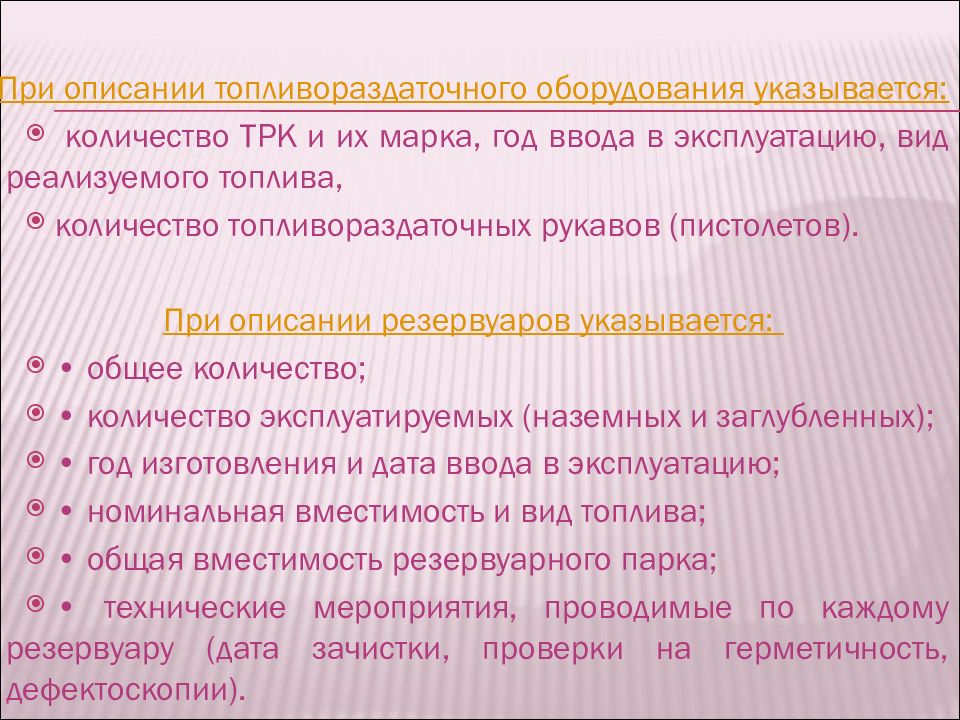

При описании топливораздаточного оборудования указывается: количество ТРК и их марка, год ввода в эксплуатацию, вид реализуемого топлива, количество топливораздаточных рукавов (пистолетов). При описании резервуаров указывается: • общее количество; • количество эксплуатируемых (наземных и заглубленных); • год изготовления и дата ввода в эксплуатацию; • номинальная вместимость и вид топлива; • общая вместимость резервуарного парка; • технические мероприятия, проводимые по каждому резервуару (дата зачистки, проверки на герметичность, дефектоскопии).

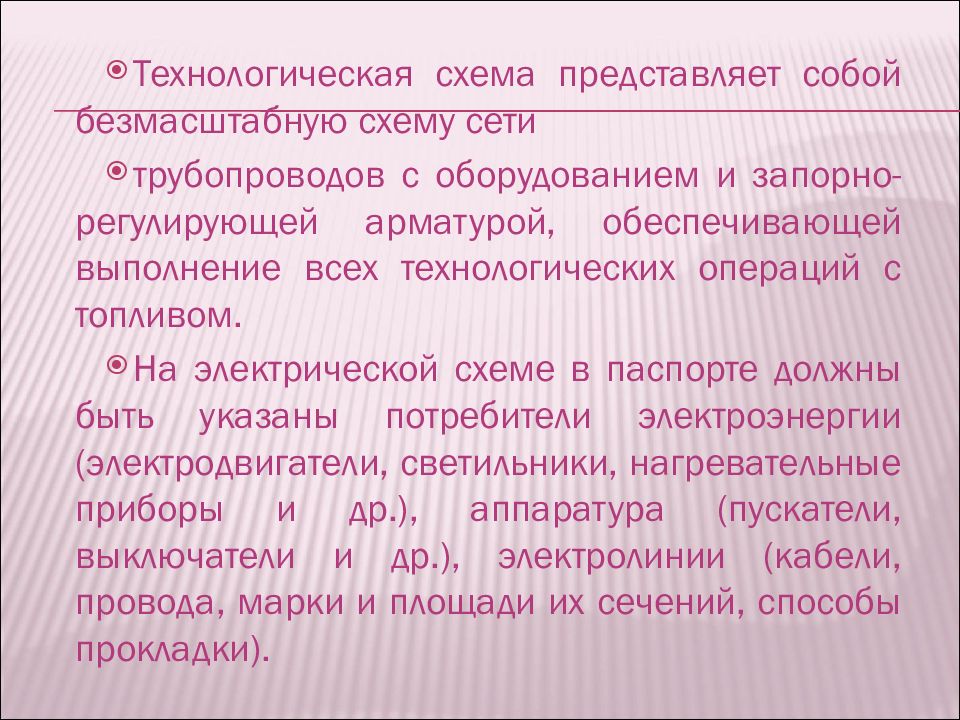

Технологическая схема представляет собой безмасштабную схему сети трубопроводов с оборудованием и запорно-регулирующей арматурой, обеспечивающей выполнение всех технологических операций с топливом. На электрической схеме в паспорте должны быть указаны потребители электроэнергии (электродвигатели, светильники, нагревательные приборы и др.), аппаратура (пускатели, выключатели и др.), электролинии (кабели, провода, марки и площади их сечений, способы прокладки).

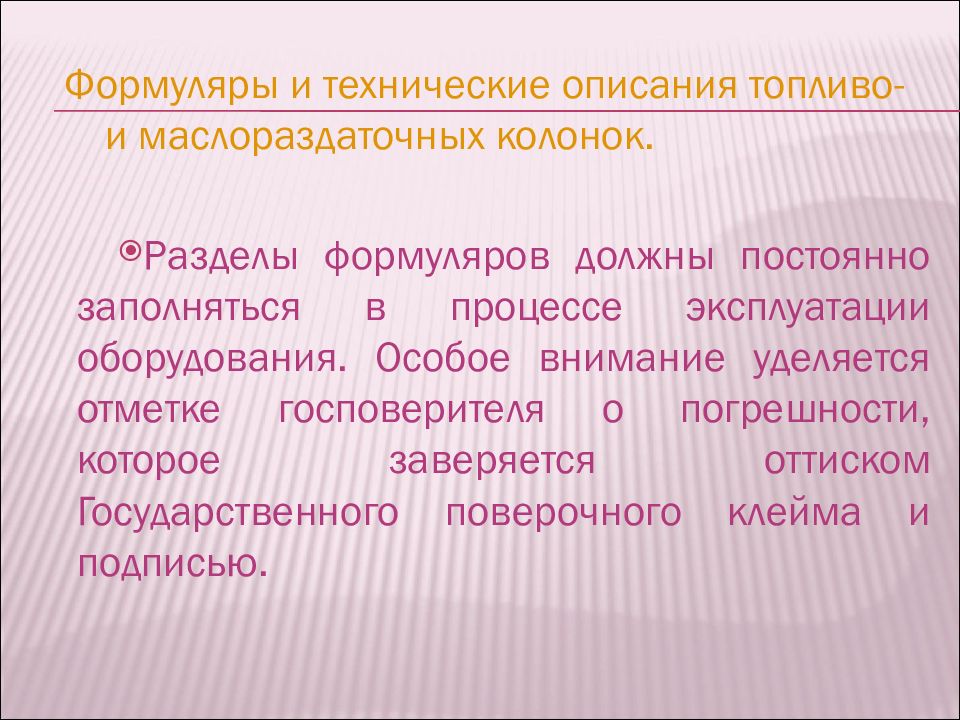

Формуляры и технические описания топливо- и маслораздаточных колонок. Разделы формуляров должны постоянно заполняться в процессе эксплуатации оборудования. Особое внимание уделяется отметке госповерителя о погрешности, которое заверяется оттиском Государственного поверочного клейма и подписью.

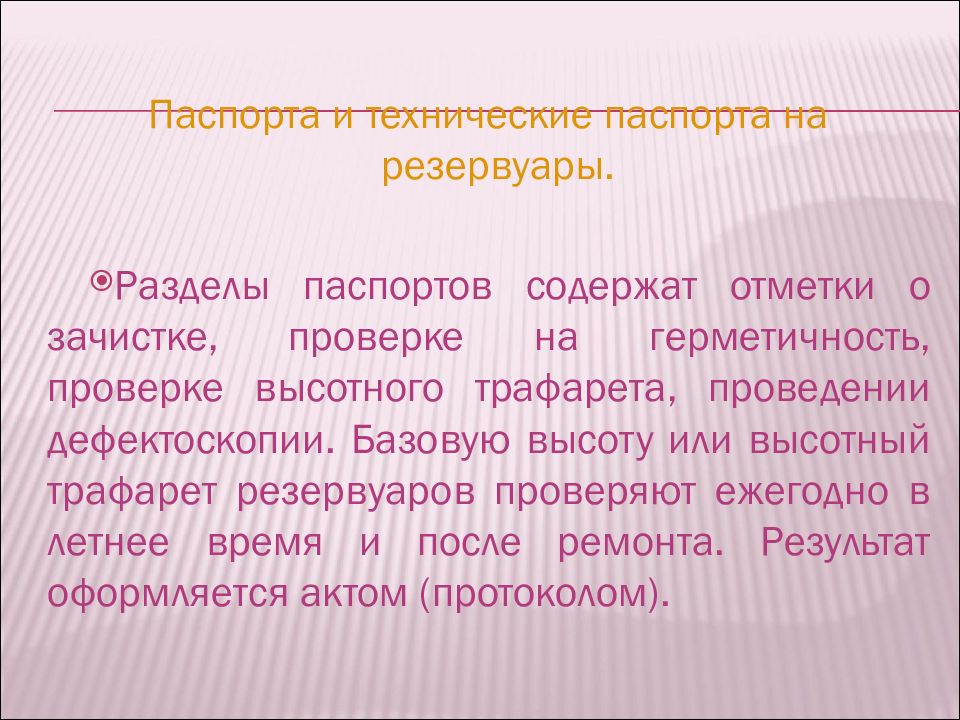

Паспорта и технические паспорта на резервуары. Разделы паспортов содержат отметки о зачистке, проверке на герметичность, проверке высотного трафарета, проведении дефектоскопии. Базовую высоту или высотный трафарет резервуаров проверяют ежегодно в летнее время и после ремонта. Результат оформляется актом (протоколом).
Градуировочные таблицы на резервуары. Резервуары проверяются каждые 5 лет. Таблицы считаются действительными, если они утверждены органами Госстандарта и подписаны Госповерителем.

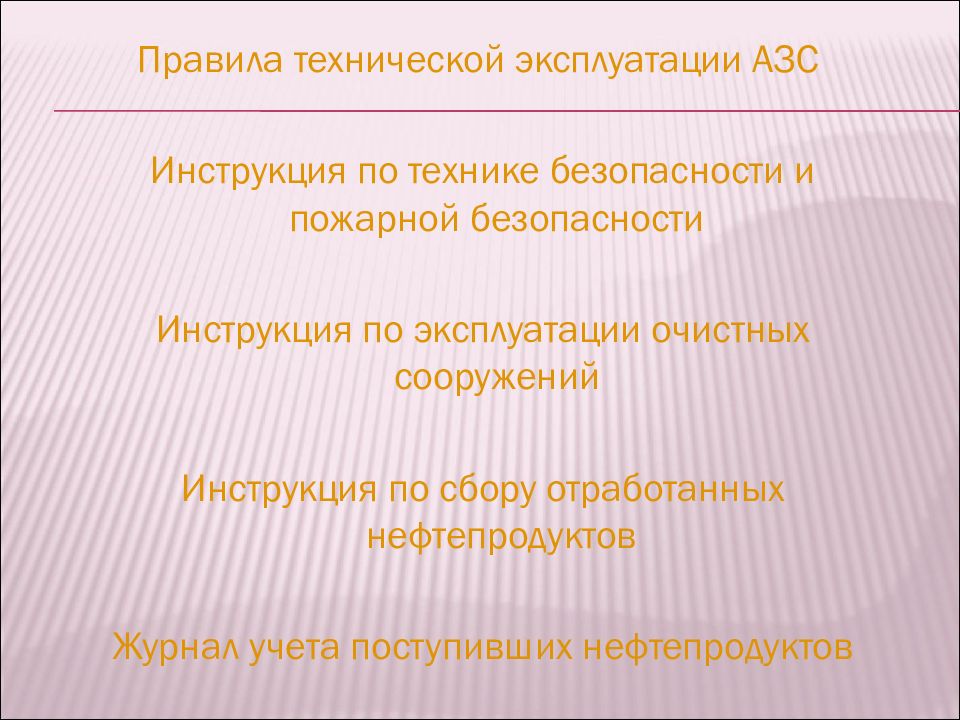

Правила технической эксплуатации АЗС Инструкция по технике безопасности и пожарной безопасности Инструкция по эксплуатации очистных сооружений Инструкция по сбору отработанных нефтепродуктов Журнал учета поступивших нефтепродуктов

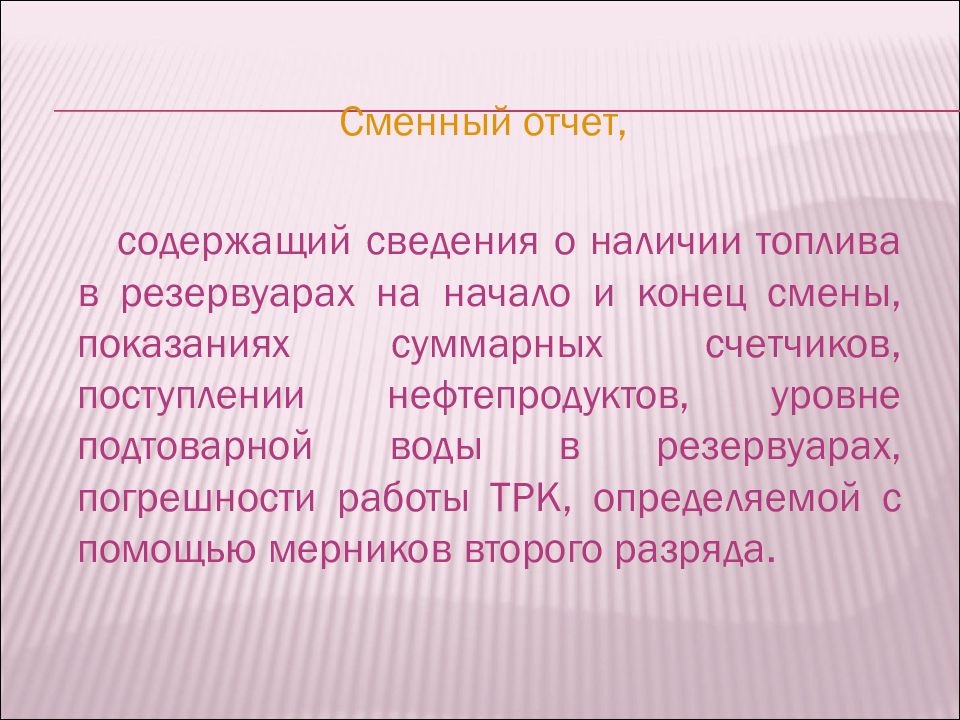

Сменный отчет, содержащий сведения о наличии топлива в резервуарах на начало и конец смены, показаниях суммарных счетчиков, поступлении нефтепродуктов, уровне подтоварной воды в резервуарах, погрешности работы ТРК, определяемой с помощью мерников второго разряда.

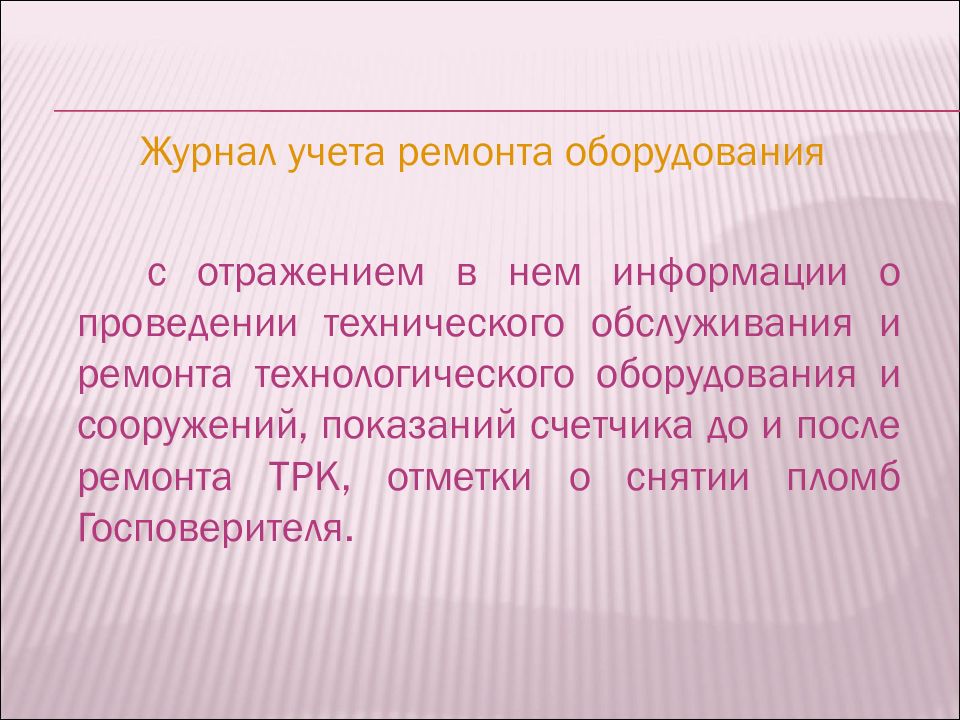

Журнал учета ремонта оборудования с отражением в нем информации о проведении технического обслуживания и ремонта технологического оборудования и сооружений, показаний счетчика до и после ремонта ТРК, отметки о снятии пломб Госповерителя.

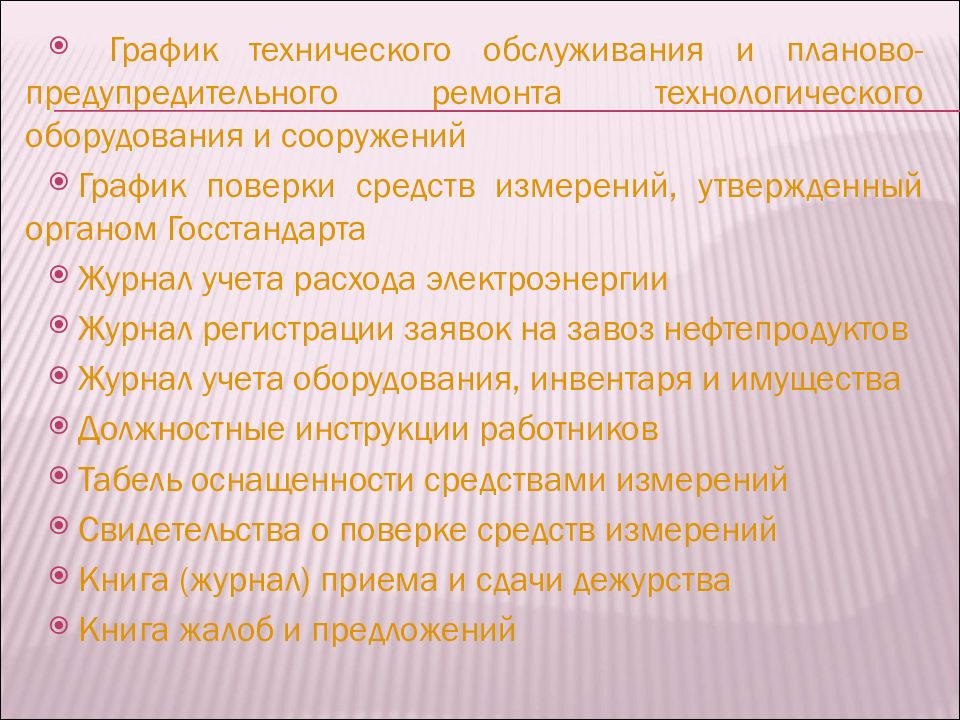

График технического обслуживания и планово-предупредительного ремонта технологического оборудования и сооружений График поверки средств измерений, утвержденный органом Госстандарта Журнал учета расхода электроэнергии Журнал регистрации заявок на завоз нефтепродуктов Журнал учета оборудования, инвентаря и имущества Должностные инструкции работников Табель оснащенности средствами измерений Свидетельства о поверке средств измерений Книга (журнал) приема и сдачи дежурства Книга жалоб и предложений

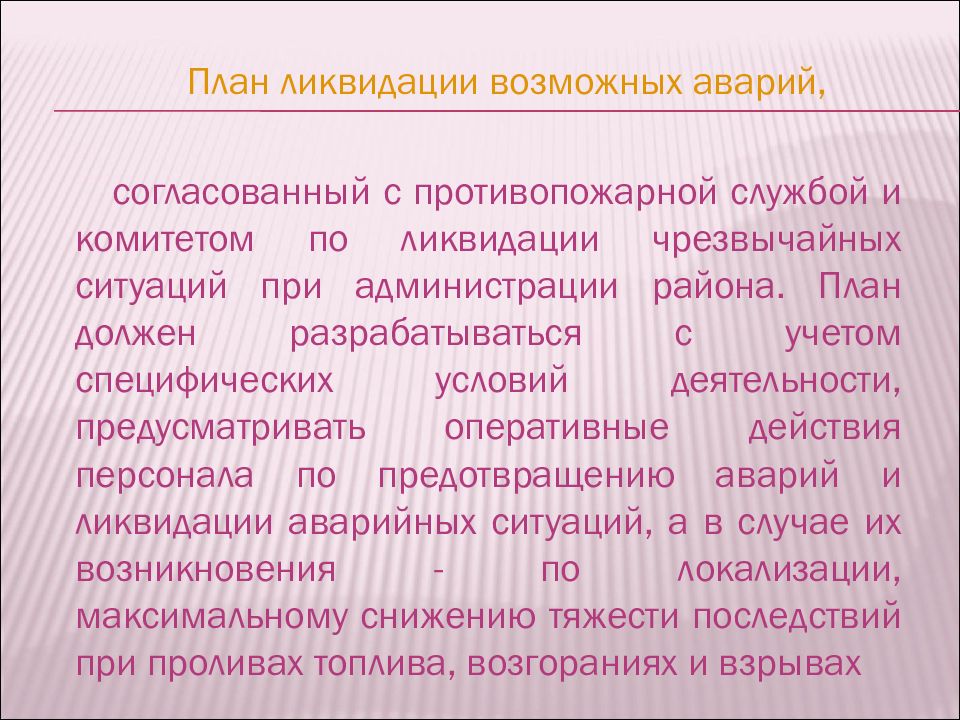

План ликвидации возможных аварий, согласованный с противопожарной службой и комитетом по ликвидации чрезвычайных ситуаций при администрации района. План должен разрабатываться с учетом специфических условий деятельности, предусматривать оперативные действия персонала по предотвращению аварий и ликвидации аварийных ситуаций, а в случае их возникновения - по локализации, максимальному снижению тяжести последствий при проливах топлива, возгораниях и взрывах

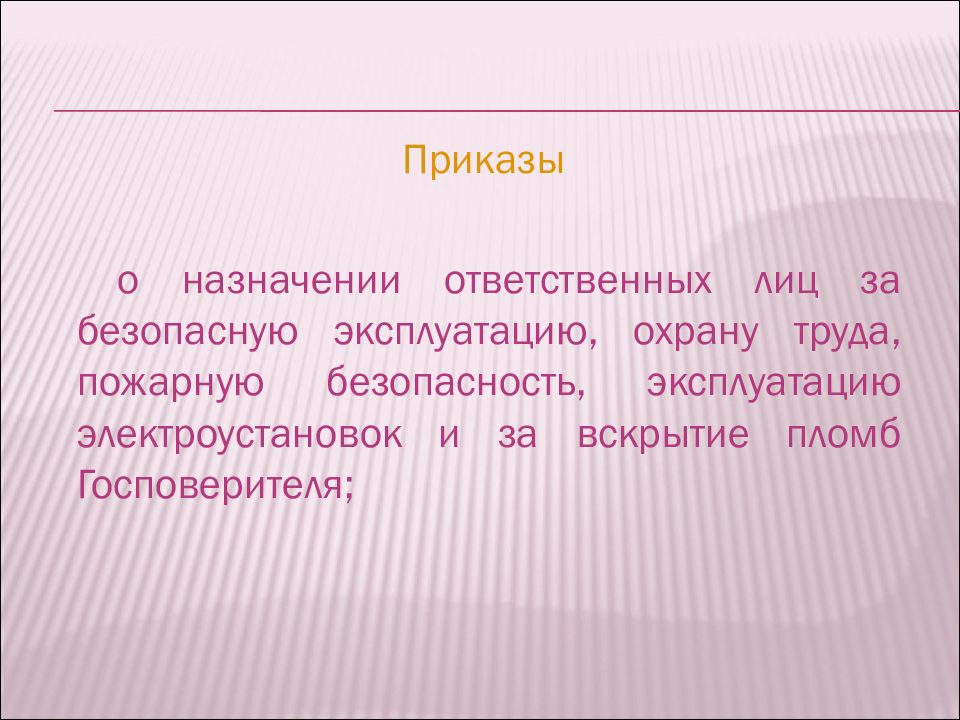

Приказы о назначении ответственных лиц за безопасную эксплуатацию, охрану труда, пожарную безопасность, эксплуатацию электроустановок и за вскрытие пломб Госповерителя ;

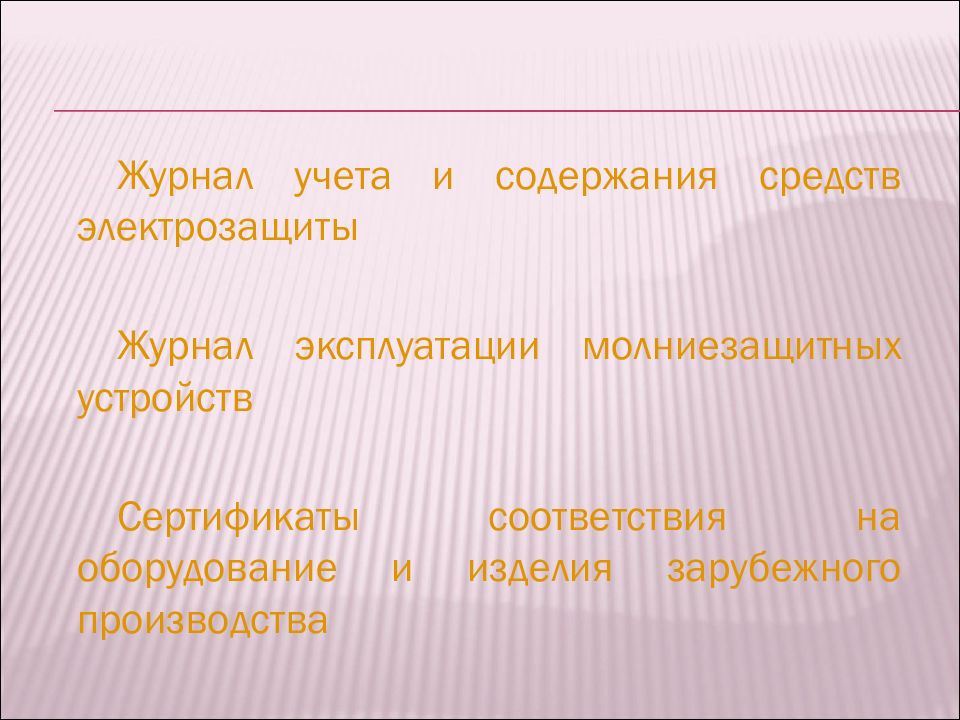

Журнал учета и содержания средств электрозащиты Журнал эксплуатации молниезащитных устройств Сертификаты соответствия на оборудование и изделия зарубежного производства

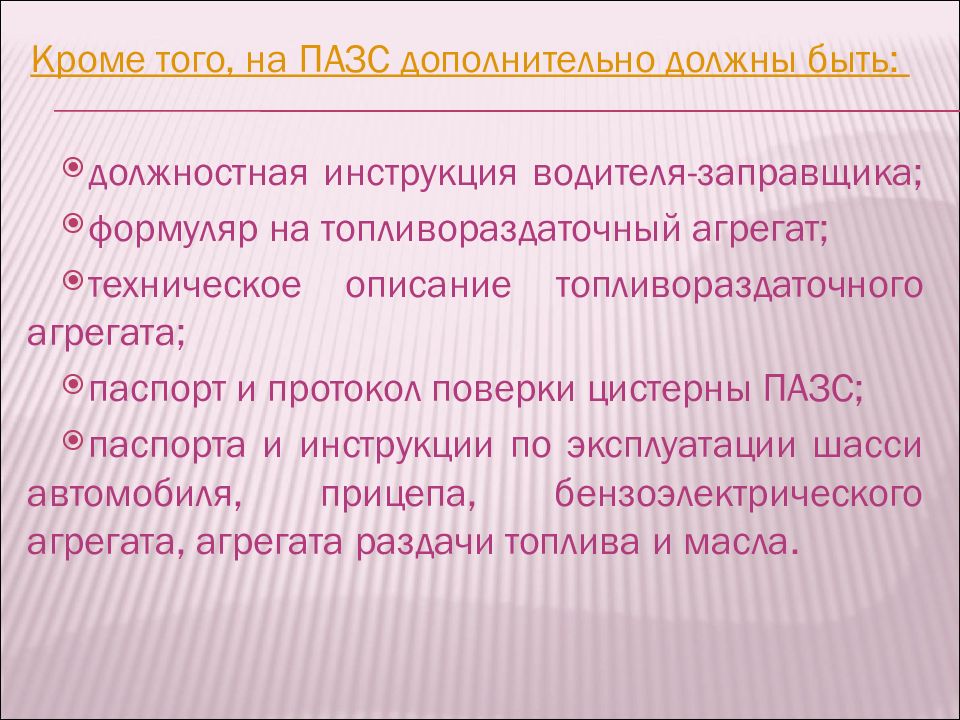

Кроме того, на ПАЗС дополнительно должны быть: должностная инструкция водителя-заправщика; формуляр на топливораздаточный агрегат; техническое описание топливораздаточного агрегата; паспорт и протокол поверки цистерны ПАЗС; паспорта и инструкции по эксплуатации шасси автомобиля, прицепа, бензоэлектрического агрегата, агрегата раздачи топлива и масла.
Практическая работа

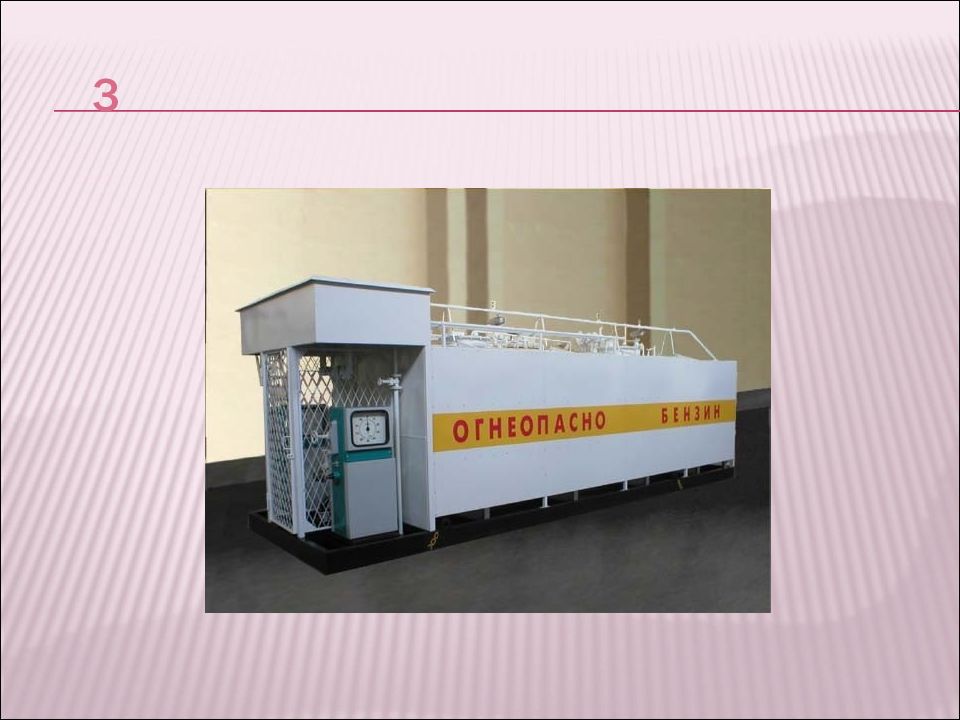

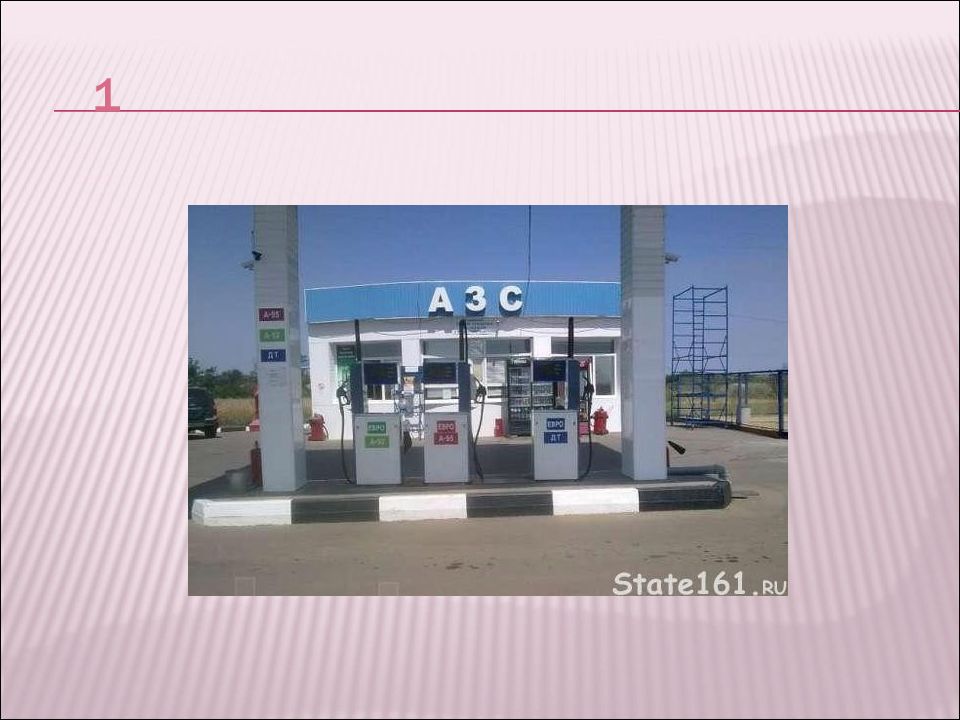

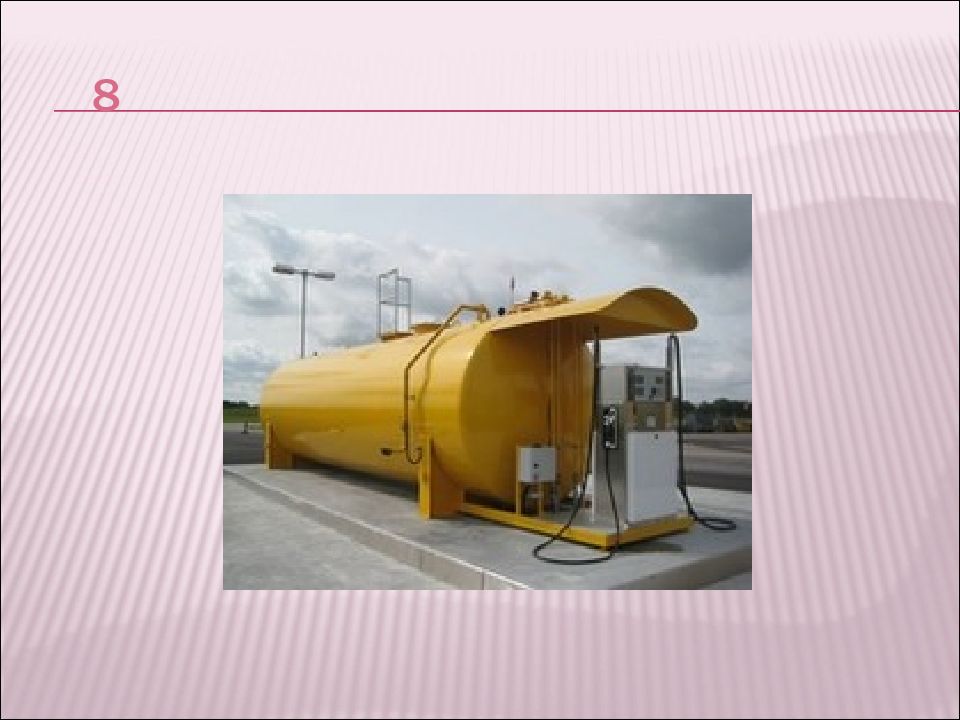

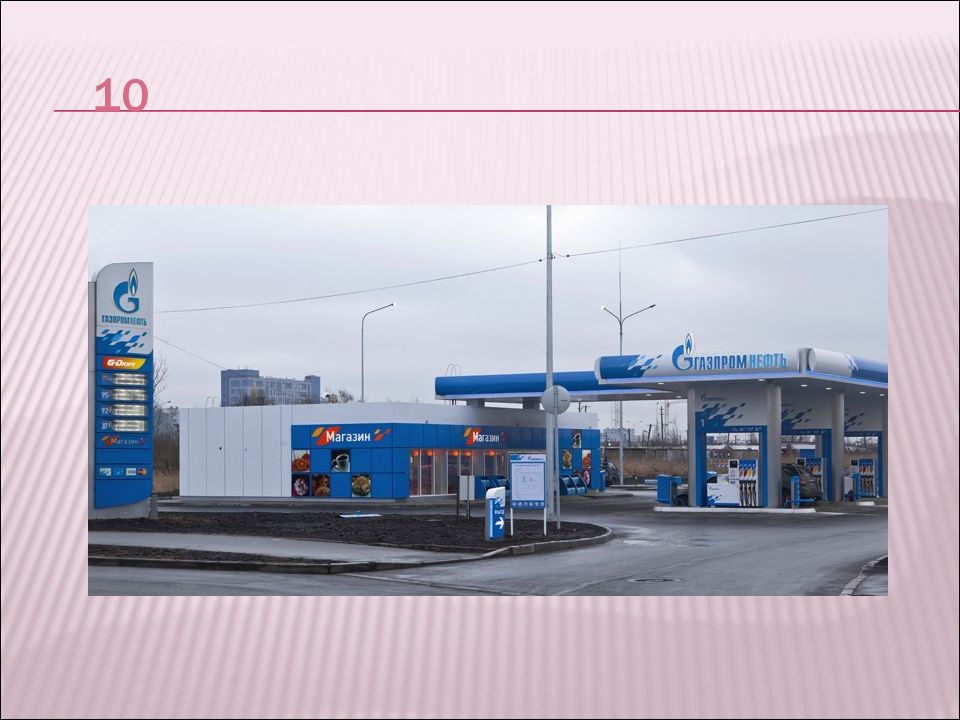

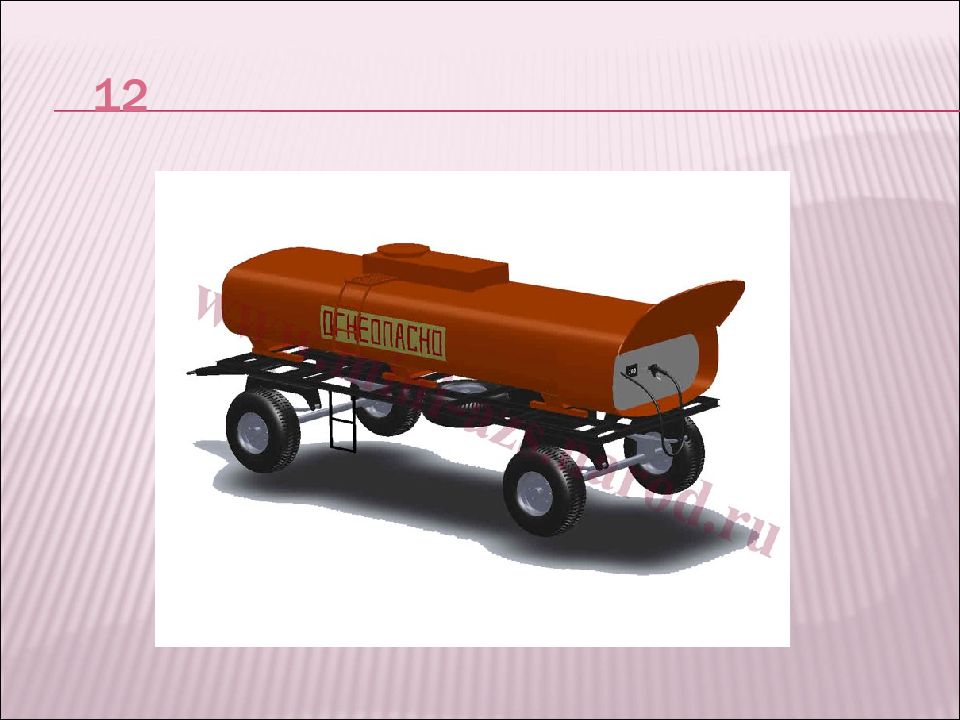

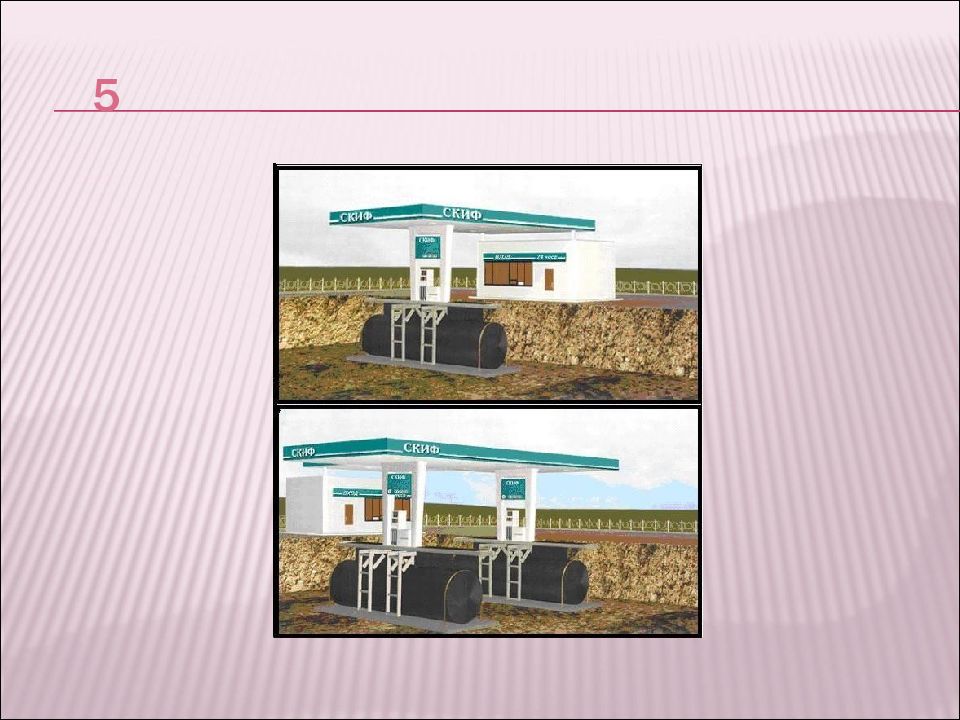

Определите тип АЗС
Сдаем тестовые работы.
Спасибо за внимание!
Содержание: 1. Оценить местоположение АЗС. 2. Сравнить указанные АЗС по качествам: А) Сходства и различия устройства. Б) Преимущества и недостатки. В) Назначение. 3. Написать заключение

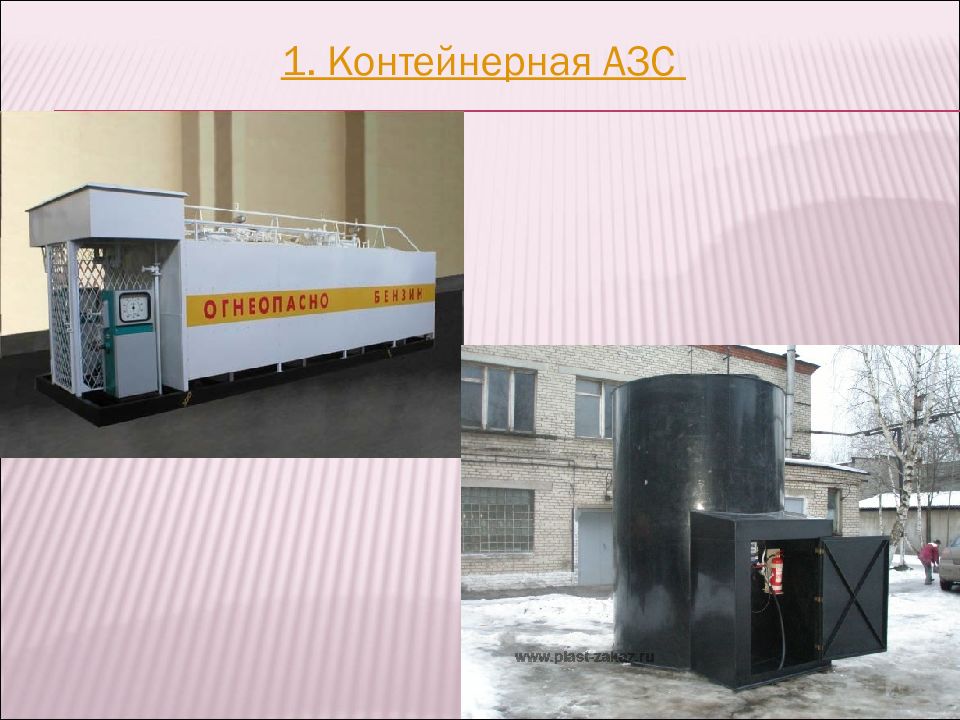

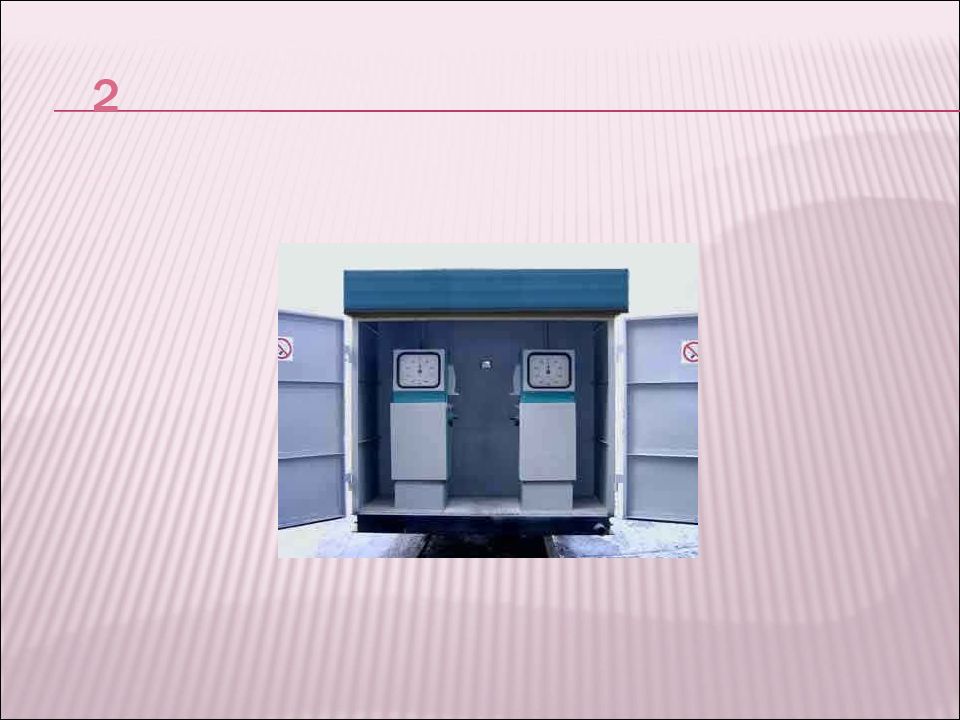

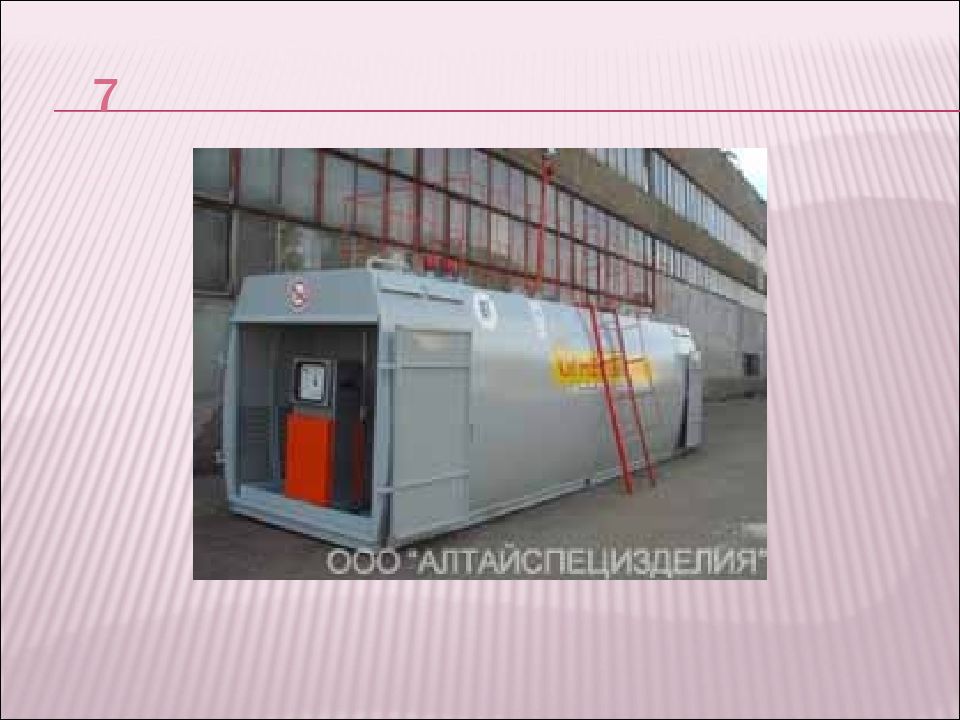

1. Контейнерная АЗС

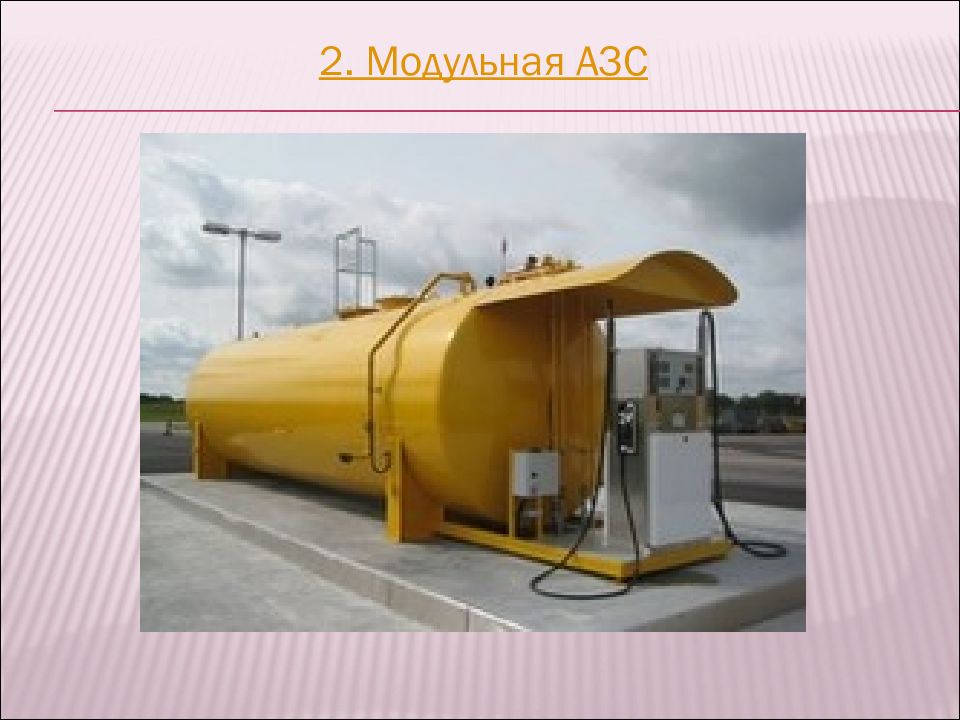

2. Модульная АЗС

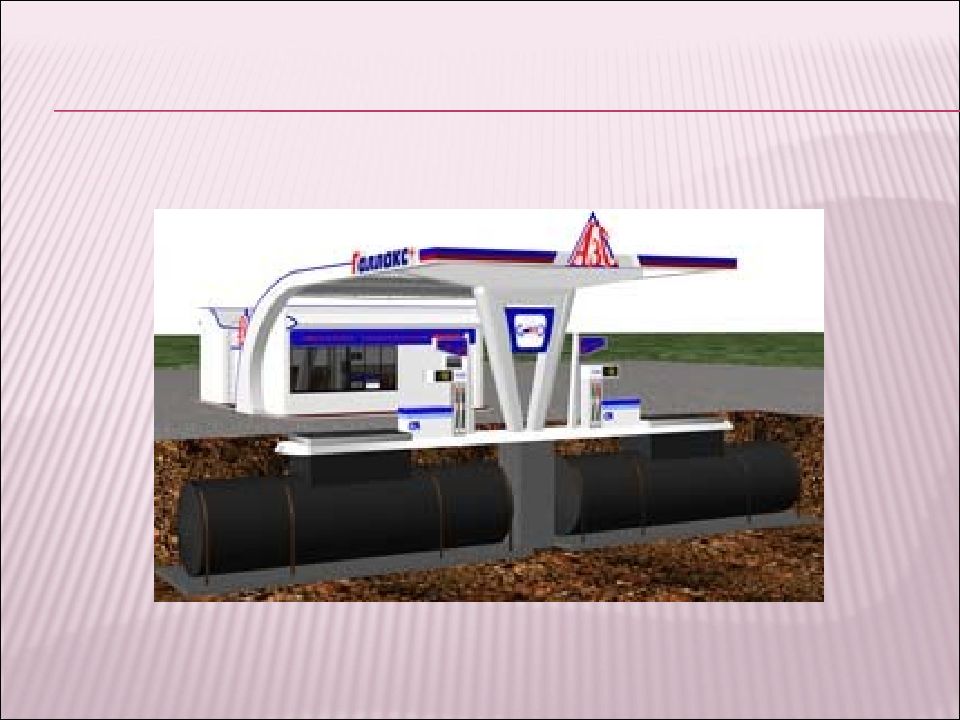

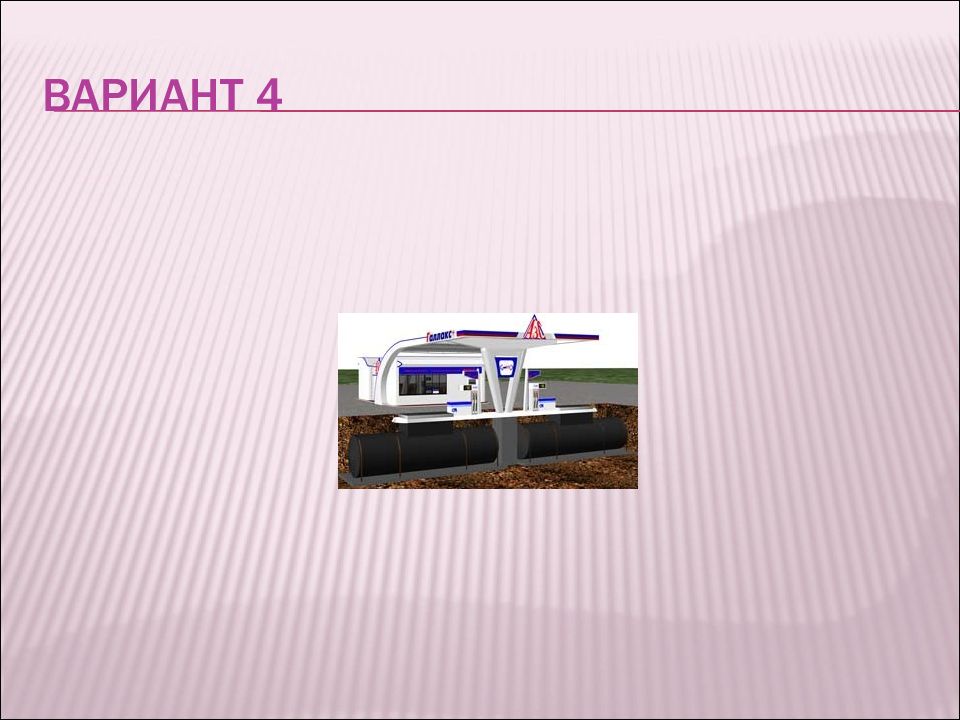

1. Традиционная АЗС
2. Блочная АЗС

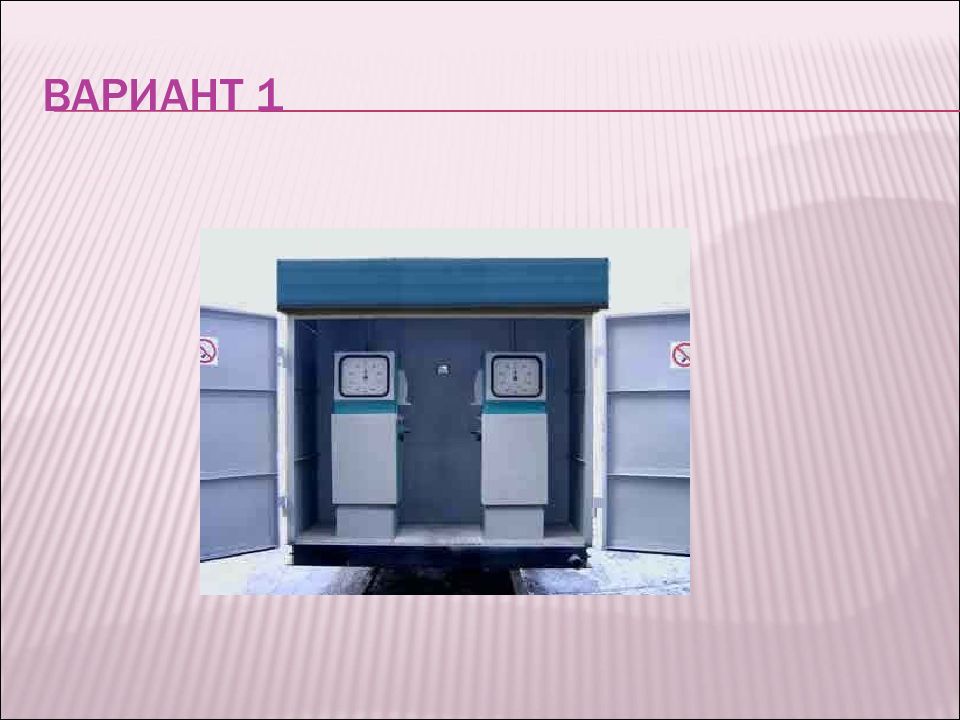

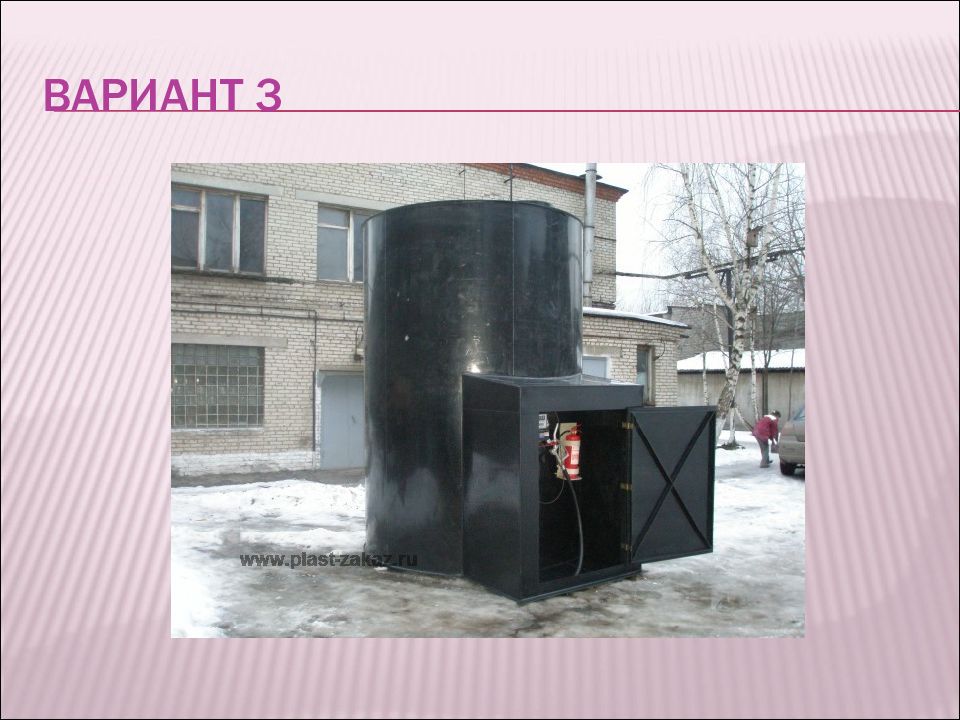

1. Топливозаправочный пункт

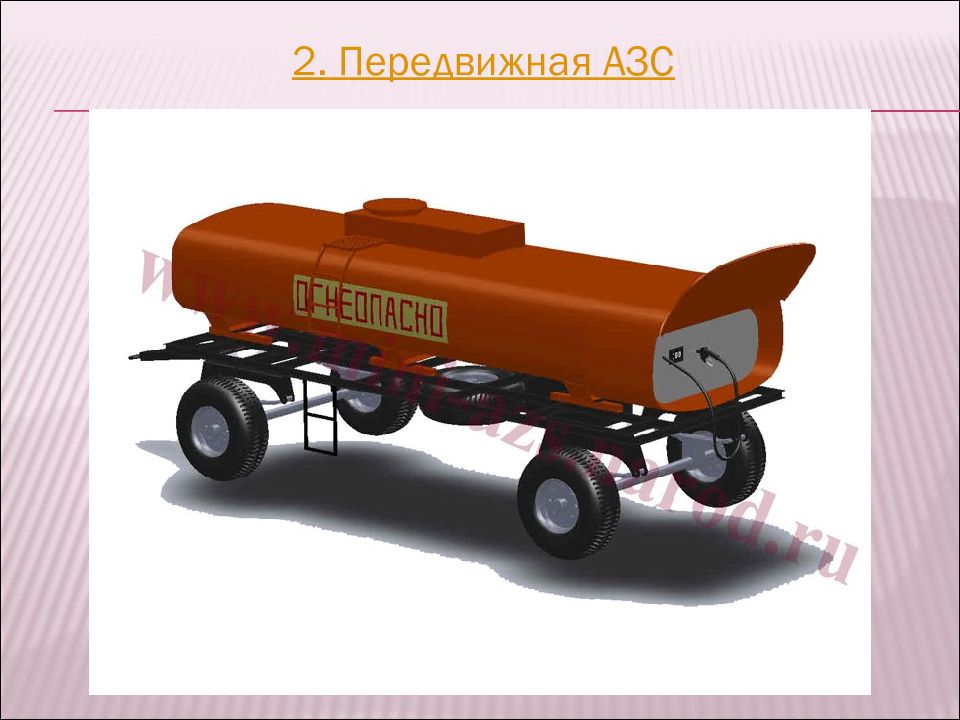

2. Передвижная АЗС
Практическая работа № 3

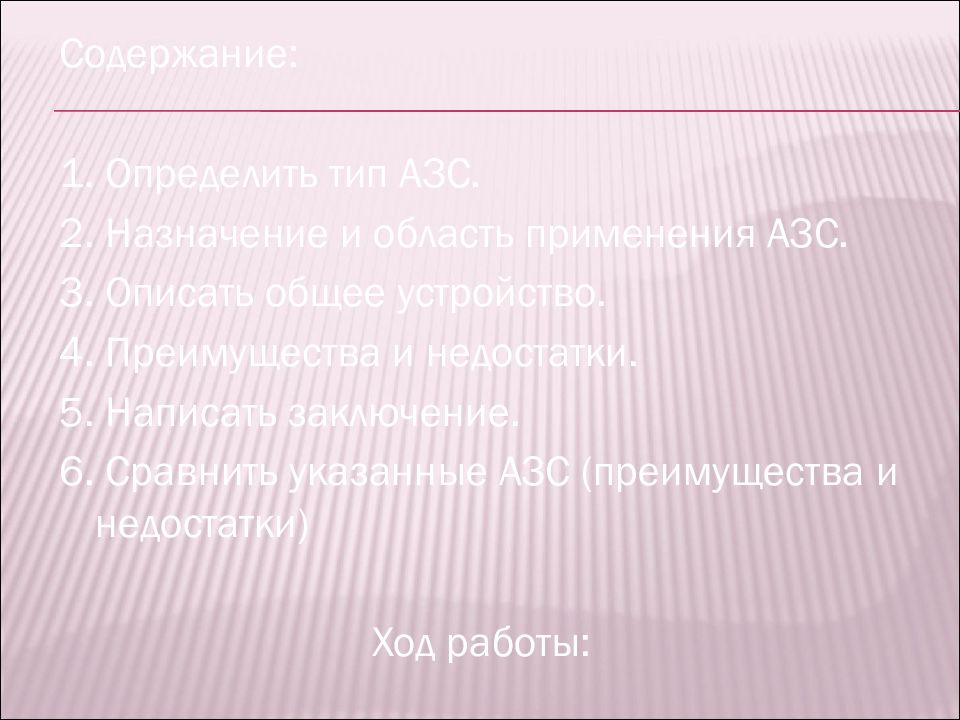

Содержание: 1. Определить тип АЗС. 2. Назначение и область применения АЗС. 3. Описать общее устройство. 4. Преимущества и недостатки. 5. Написать заключение. 6. Сравнить указанные АЗС (преимущества и недостатки) Ход работы:
