Строительными чертежами – называют чертежи, которые содержат проекционные изображения строительных объектов или их частей и другие данные, необходимые для возведения, а также для изготовления строительных изделий. Проектом называется техническая документация, полностью характеризующая намеченное к строительству здание, сооружение или комплекс зданий. Строительство жилых, общественных и промышленных зданий ведётся по типовым проектам, индивидуальным проектам, и по проектам экспериментального строительства.
Зданиями называются наземные строения, состоящие из помещений, предназначенных для жилья, культурно-бытовых, производственных и других целей. ЗДАНИЯ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ ПРОМЫШЛЕННЫЕ ГРАЖДАНСКИЕ
Гражданские здания предназначены для обслуживания бытовых и общественных потребностей человека. Они подразделяются на : ГРАЖДАНСКИЕ ОБЩЕСТВЕННЫЕ (клубы, театры, школы, больницы) ЖИЛЫЕ (жилые дома, общежития)
Промышленные здания служат для размещения орудий производства и выполнения трудовых процессов. Они предназначены для обслуживания нужд промышленности и транспорта. Кроме этого, здания делятся на: ЗДАНИЯ МНОГОЭТАЖНЫЕ (высотой более 3 этажей) ПОВЫШЕННОЙ ЭТАЖ - НОСТИ (свыше 9 этажей) ВЫСОТНЫЕ МАЛОЭТАЖНЫЕ (до трёх этажей включительно)
При определении этажности зданий в число этажей включаются все наземные этажи, в том числе технический, мансардный, а также цокольный этаж, если верх его перекрытия находится выше планировочной отметки земли не менее чем на 2м. Этажом называют помещения, которые размещаются в зданиях на одном уровне. Различают следующие виды этажей: НАДЗЕМНЫЕ При отметке пола помещений не ниже планировочной отметки земли отметка земли ЦОКОЛЬНЫЕ При отметке пола помещений ниже планировочной отметки земли на высоту не более половины высоты помещения отметка земли
ПОДВАЛЬНЫЕ При отметке пола помещений ниже планировочной поверхности земли более чем на половину высоты помещений отметка земли МАНСАРДНЫЕ Этажи, размещённые внутри чердачного пространства НАДЗЕМНЫЙ ЭТАЖ отметка земли

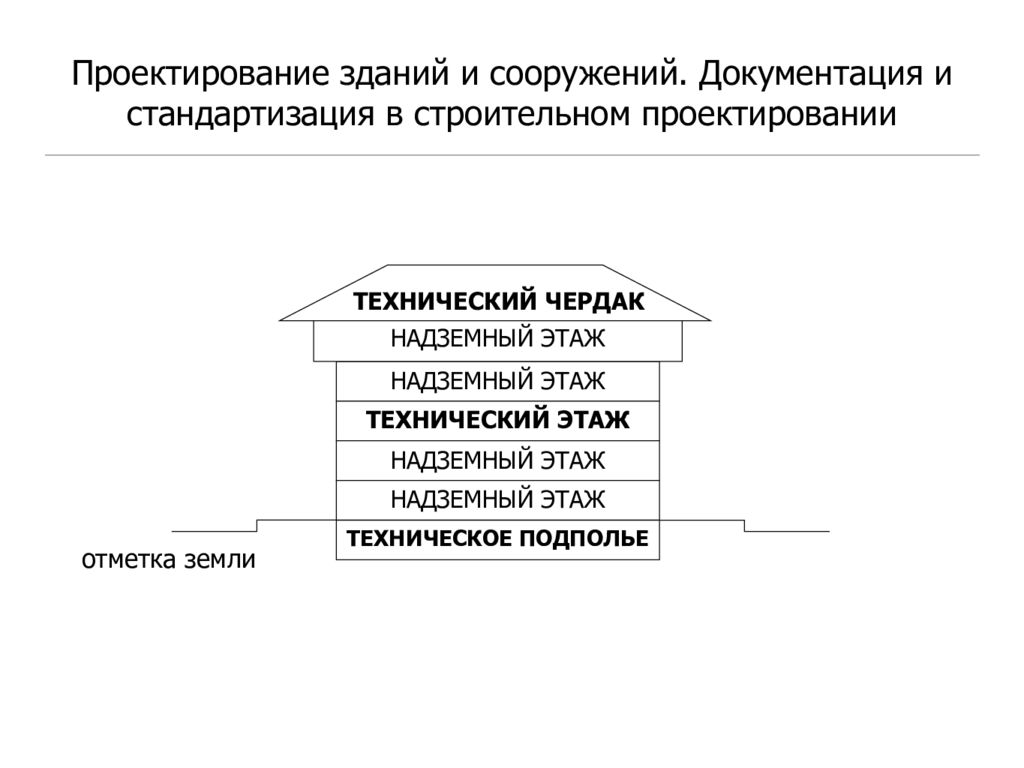

отметка земли НАДЗЕМНЫЙ ЭТАЖ НАДЗЕМНЫЙ ЭТАЖ ТЕХНИЧЕСКИЙ ЭТАЖ НАДЗЕМНЫЙ ЭТАЖ НАДЗЕМНЫЙ ЭТАЖ ТЕХНИЧЕСКИЙ ЧЕРДАК ТЕХНИЧЕСКОЕ ПОДПОЛЬЕ
Общестроительными считают работы, которые необходимо выполнять для строительства и отделки здания. Устройство водопровода, канализации (водоотведения), отопления, вентиляции, газоснабжения, радиофикации, электроосвещения, телефонизации, работы по благоустройству и другие относятся к специальным видам работ. Рабочие чертежи, предназначенные для производства строительных работ, объединяют в комплекты (далее именуемые основными комплектами рабочих чертежей) по маркам.
Для отдельных комплектов рабочих чертежей рекомендованы следующие наименования и марки:
Основные надписи. ГОСТ 21.101-97 (СПДС) устанавливает единые формы, размеры и порядок заполнения основных надписей на чертежах и текстовых документах.
Основные надписи и рамки выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303-68
Сборными называют элементы, изготавливаемые на заводах и комбинатах и доставляемых к месту строительства в готовом виде. Заводское изготовление деталей и конструкций требует постоянного контроля за соблюдением форм и размеров, а следовательно, типизации и стандартизации применяемых сборных элементов. Типизацией называют отбор наиболее качественных в техническом отношении и экономических решений отдельных конструкций и деталей зданий, рекомендуемых для многократного использования в массовом строительстве. Стандартизация – принятие в качестве образцов самых совершенных индустриальных деталей. Форма, размеры и качество стандартных деталей, выпускаемых заводами, должны строго соответствовать форме, размеру и качеству образца. Эти качества также должны учитываться работниками проектных организаций при проектировании.
Конструктивным размером является проектный размер l строительной конструкции, изделия. Конструктивный размер может быть меньше или больше координационного
Штриховки на чертежах выполняют в виде параллельных прямых, проводимых под углом 45 к осевой линии или к линии рамки чертежа
Если три различные детали соприкасаются друг с другом, следует изменять расстояние между линиями в штриховке или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона.

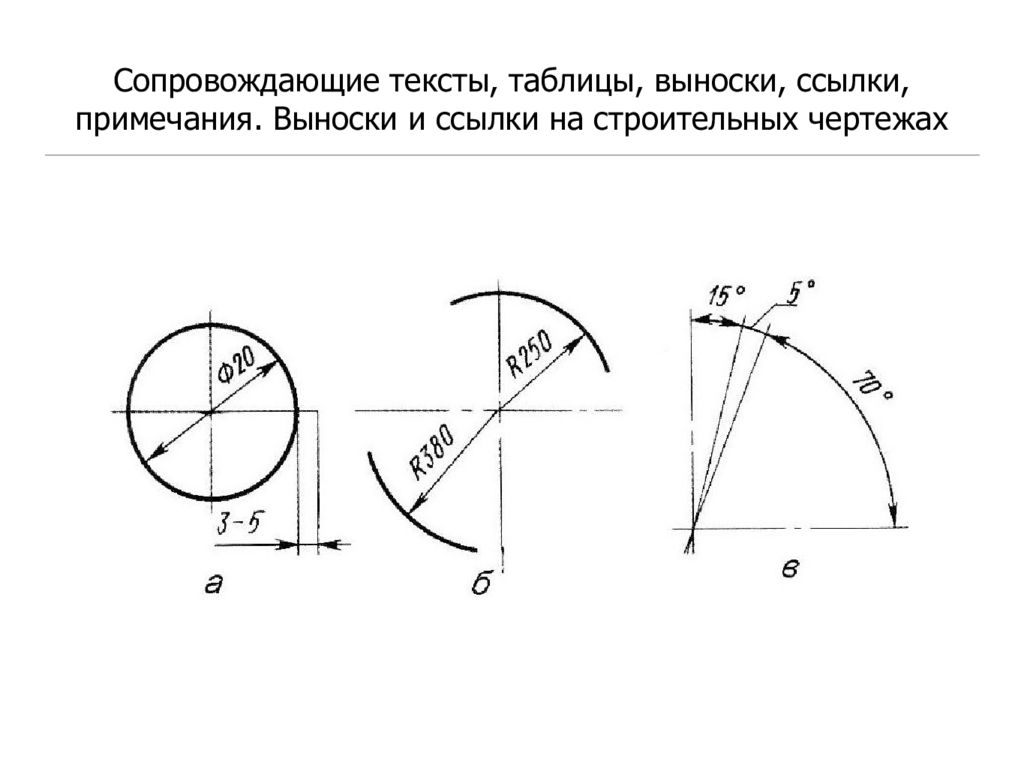

Линии-выноски, как правило, заканчивается полками. На них наносят только краткие указания. Линию-выноску, пересекающую контур изображения и не идущая от какой-нибудь линии, заканчивается точкой.

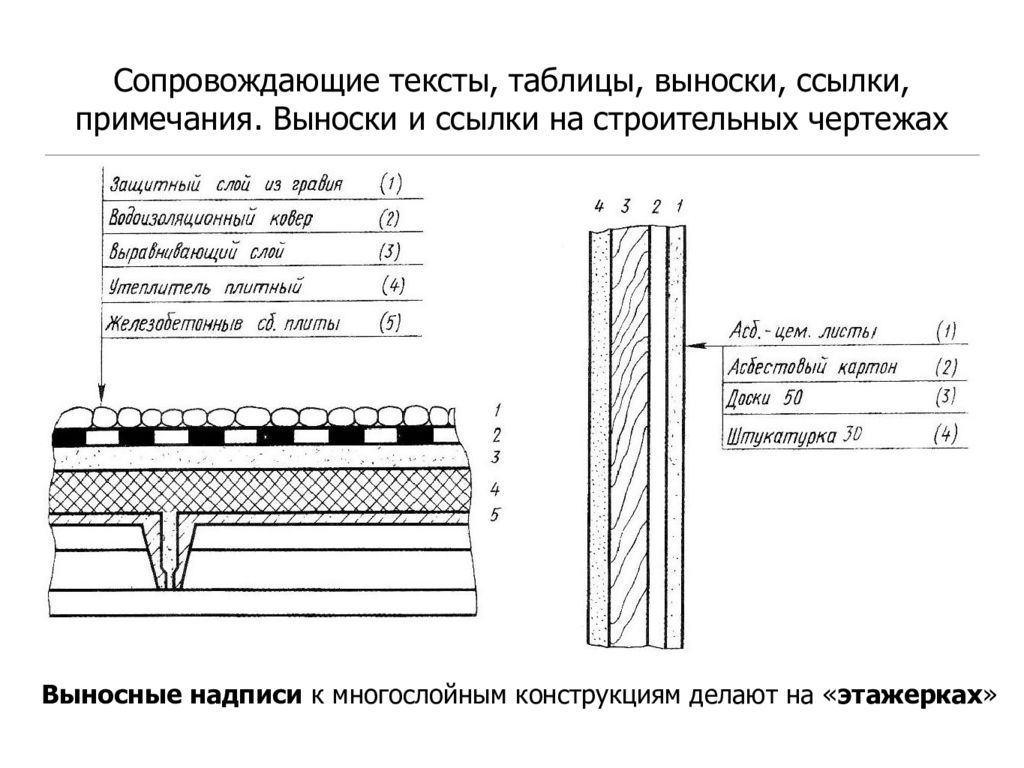

Выносные надписи к многослойным конструкциям делают на « этажерках »
При выполнении чертежей узлов то место, которое необходимо показать на выносном элементе, отмечают на виде (фасаде), плане, разрезе замкнутой сплошной тонкой линией (окружность или овал) с указанием на полке линии-выноски порядкового номера выносного элемента арабской цифрой. Если на полке линии-выноски стоит одна цифра, это значит, что выносной элемент расположен на том листе, что и основной чертёж

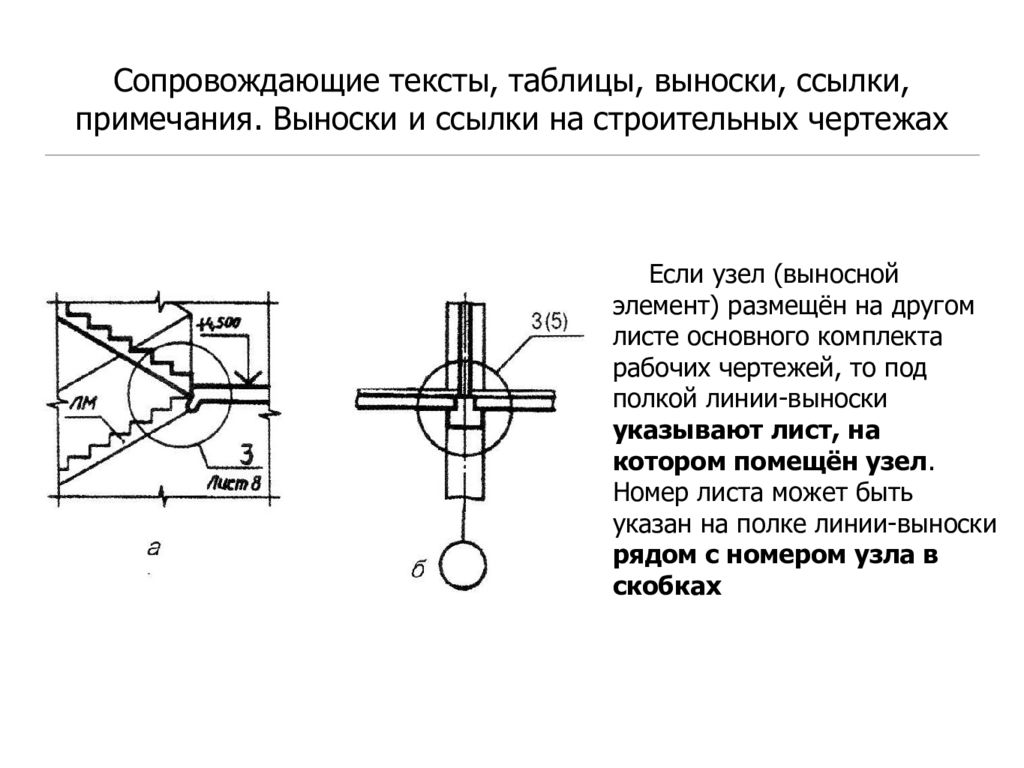

Если узел (выносной элемент) размещён на другом листе основного комплекта рабочих чертежей, то под полкой линии-выноски указывают лист, на котором помещён узел. Номер листа может быть указан на полке линии-выноски рядом с номером узла в скобках
Внутри кружка ставят цифру, обозначающую номер узла. Кружок с номером узла рекомендуется размещать над выносным элементом или справа от него
Фрагменты на фасадах и планах зданий или сооружений обозначают фигурной скобкой. Под фигурной скобкой, а также над соответствующим фрагментом наносят его наименование, например: « Фрагмент фасада ».

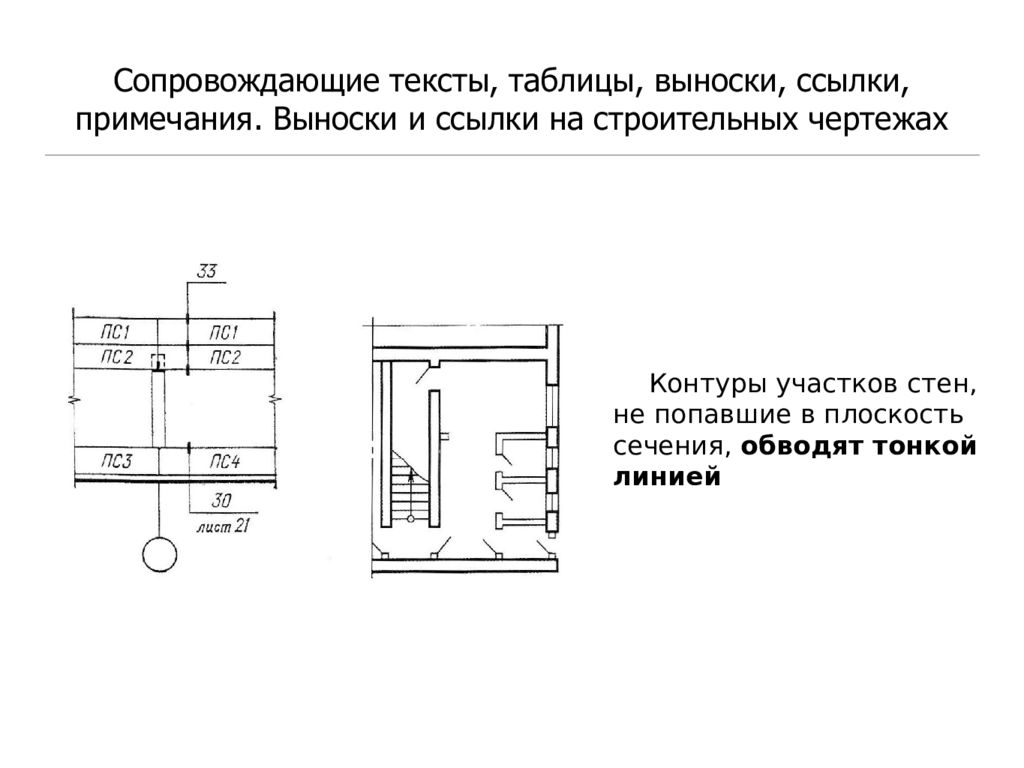

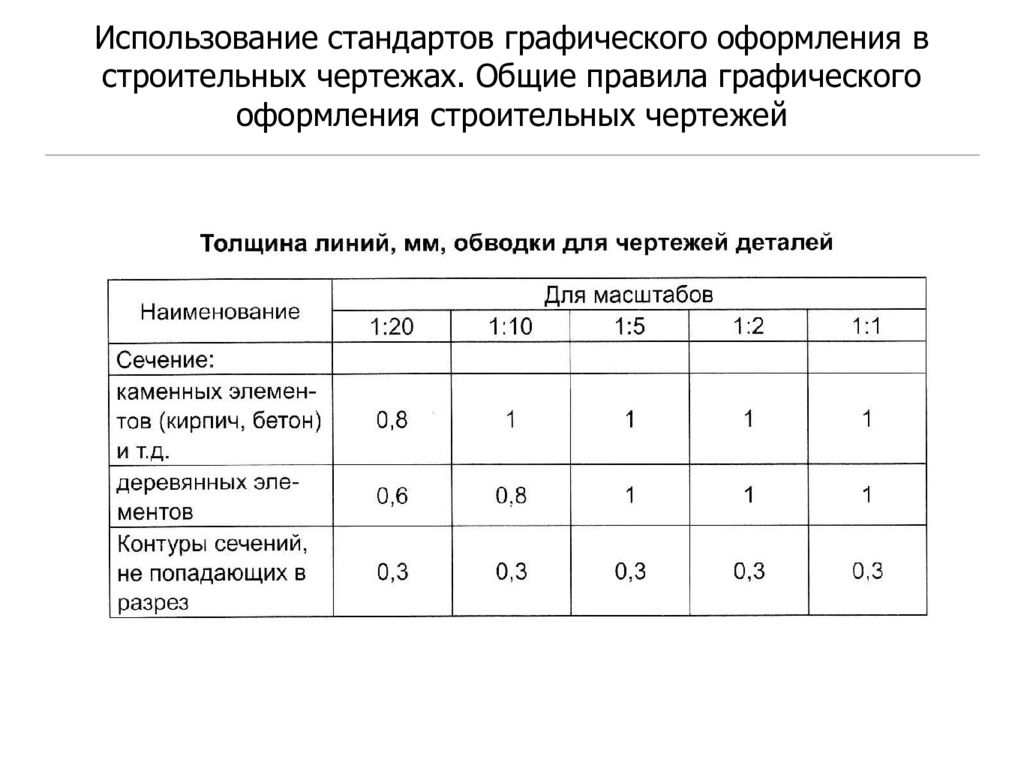

Контуры участков стен, не попавшие в плоскость сечения, обводят тонкой линией

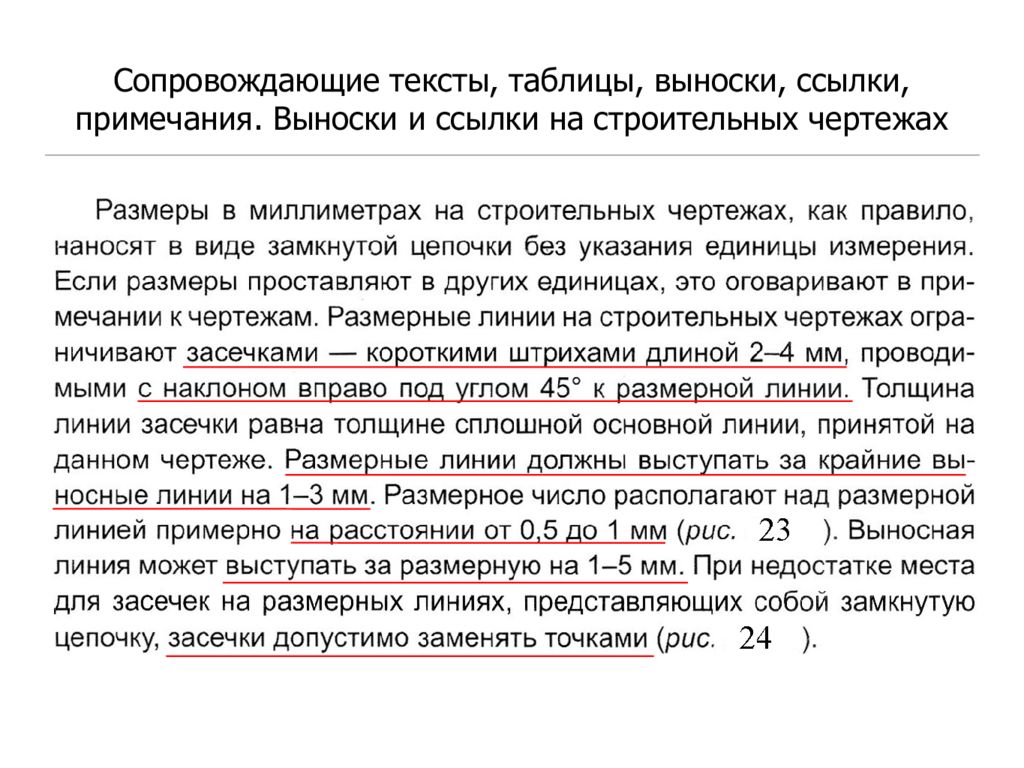

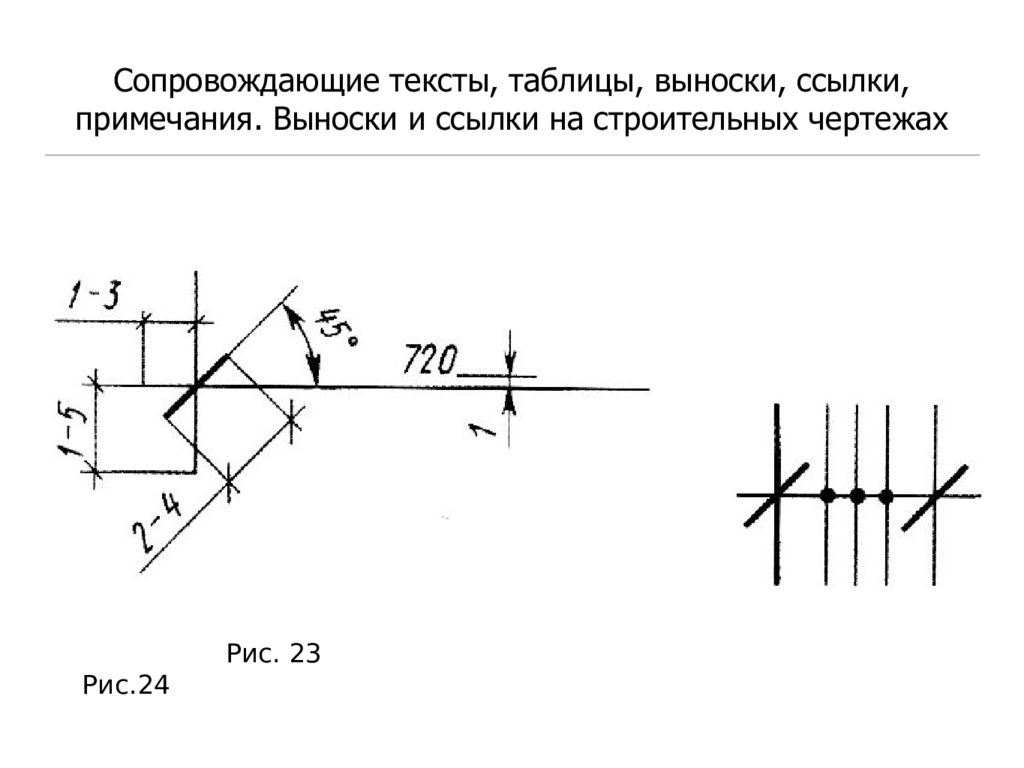

Рис. 23 Рис.24

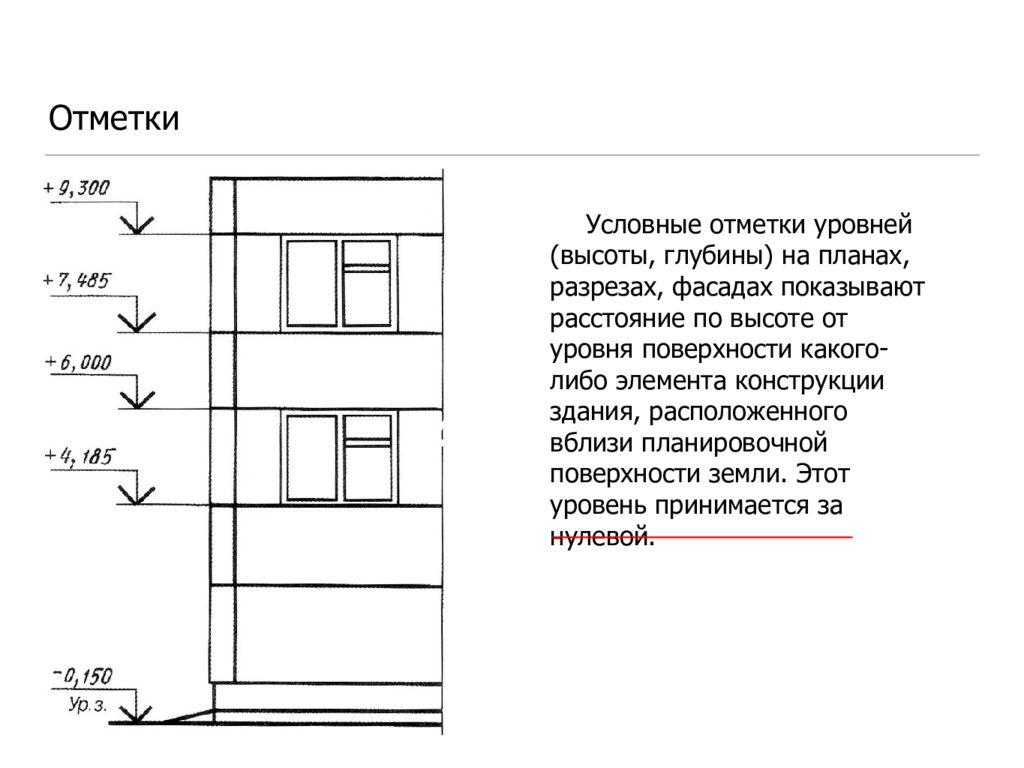

Условные отметки уровней (высоты, глубины) на планах, разрезах, фасадах показывают расстояние по высоте от уровня поверхности какого-либо элемента конструкции здания, расположенного вблизи планировочной поверхности земли. Этот уровень принимается за нулевой.
На строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками, отделёнными от целого числа запятой. Условная нулевая отметка обозначается так: 0.000. Раз-мерное число, показывающее уровень элемента, расположе-нного ниже нулевой отметки, имеет знак минус (например, -1,200 ), а расположенного выше – знак плюс (например, +2,700 ).

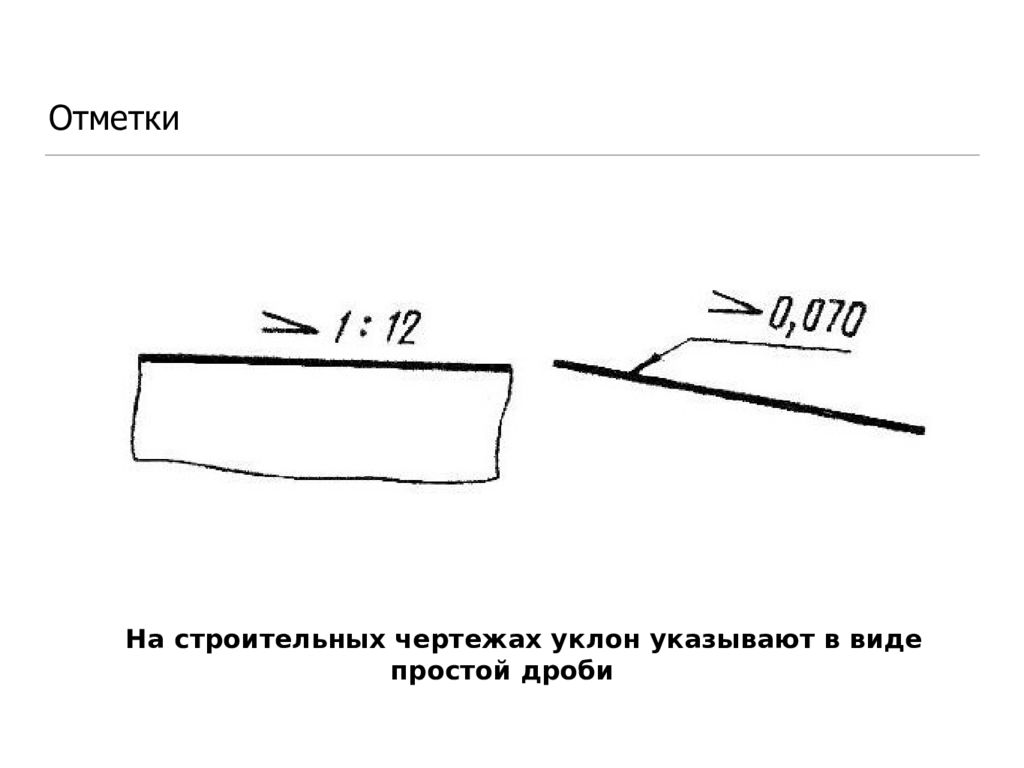

На строительных чертежах уклон указывают в виде простой дроби
На планах направление уклона указывают стрелкой. При необходимости над стрелкой ставят значение уклона
