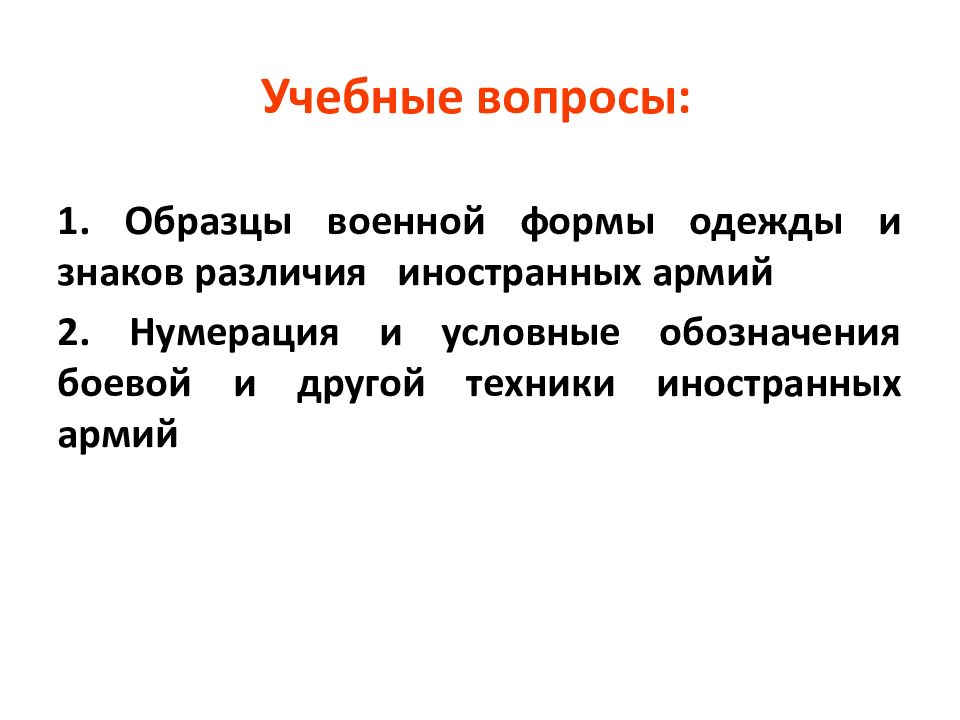

Учебные вопросы: 1. Образцы военной формы одежды и знаков различия иностранных армий 2. Нумерация и условные обозначения боевой и другой техники иностранных армий

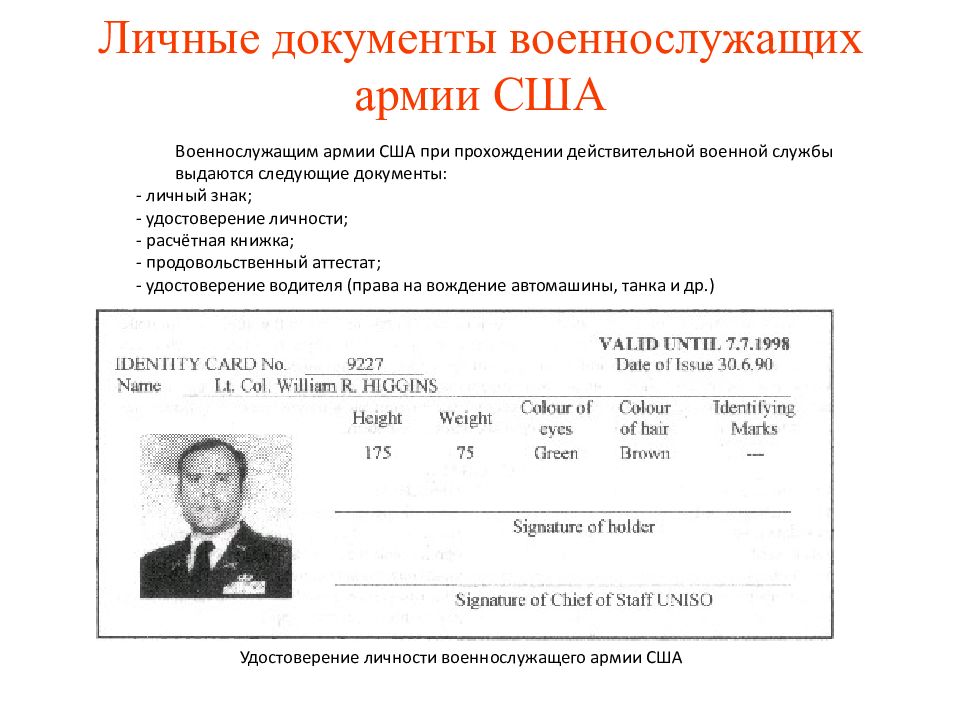

Личные документы военнослужащих армии США Военнослужащим армии США при прохождении действительной военной службы выдаются следующие документы: - личный знак; - удостоверение личности; - расчётная книжка; - продовольственный аттестат; - удостоверение водителя (права на вождение автомашины, танка и др.) Удостоверение личности военнослужащего армии США

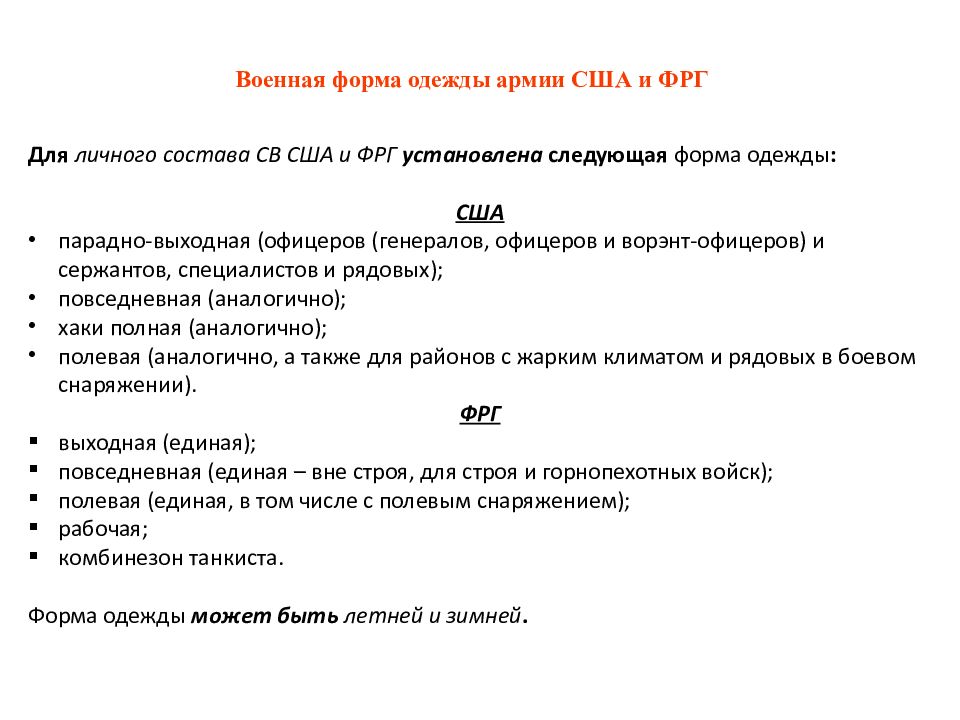

Военная форма одежды армии США и ФРГ Для личного состава СВ США и ФРГ установлена следующая форма одежды : США парадно-выходная (офицеров (генералов, офицеров и ворэнт -офицеров) и сержантов, специалистов и рядовых); повседневная (аналогично); хаки полная (аналогично); полевая (аналогично, а также для районов с жарким климатом и рядовых в боевом снаряжении). ФРГ выходная (единая); повседневная (единая – вне строя, для строя и горнопехотных войск); полевая (единая, в том числе с полевым снаряжением); рабочая; комбинезон танкиста. Форма одежды может быть летней и зимней.
Знак принадлежности к сухопутным войскам Знак принадлежности к вооруженным силам США
Эмблемы родов войск и служб ВС США
Воинские звания офицерского корпуса Сухопутных войск армии США - Второй лейтенант - Первый лейтенант - Капитан - Майор - Подполковник - Полковник - Бригадный генерал - Генерал-майор - Генерал-лейтенант - Генерал - Генерал армии
Опознавательные знаки объединений и соединений США
Опознавательные знаки объединений и соединений США
Знаки различия военнослужащих ФРГ

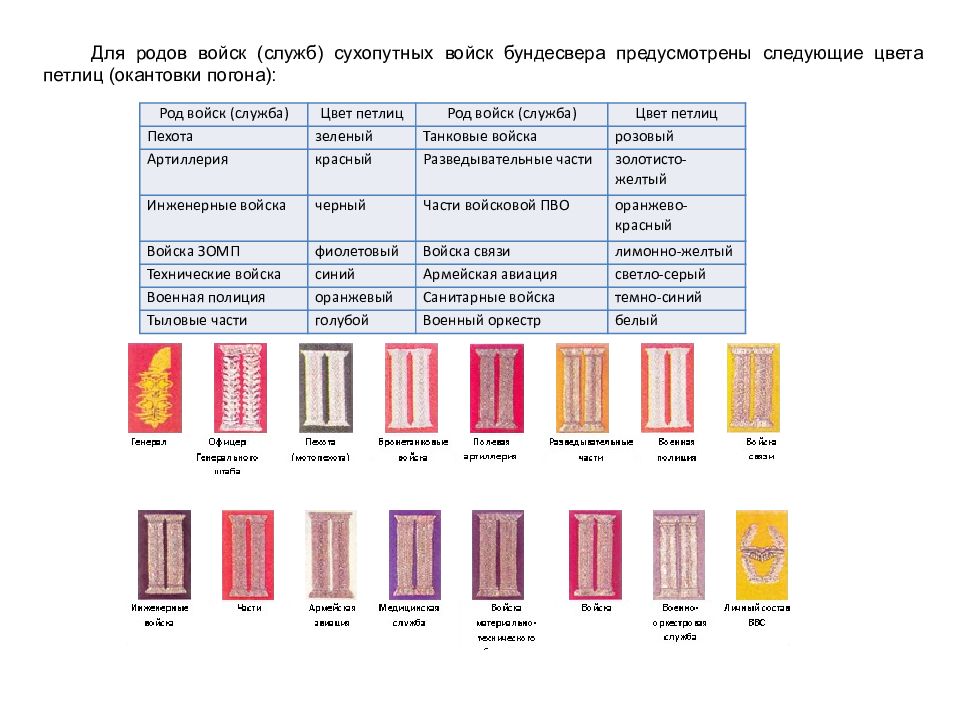

Род войск (служба) Цвет петлиц Род войск (служба) Цвет петлиц Пехота зеленый Танковые войска розовый Артиллерия красный Разведывательные части золотисто-желтый Инженерные войска черный Части войсковой ПВО оранжево-красный Войска ЗОМП фиолетовый Войска связи лимонно-желтый Технические войска синий Армейская авиация светло-серый Военная полиция оранжевый Санитарные войска темно-синий Тыловые части голубой Военный оркестр белый Для родов войск (служб) сухопутных войск бундесвера предусмотрены следующие цвета петлиц (окантовки погона):
Погоны рядового состава бундесвера. Погоны унтер-офицерского состава бундесвера. Погоны офицеров и генералов бундесвера.
Опознавательные знаки соединений ФРГ
Условные обозначения и опознавательные знаки подразделений и боевой техники На боевую технику и транспортные средства сухопутных войск наносятся опознавательные знаки, указывающие их принадлежность: национальную; к виду вооруженных сил, объединению, соединению, части и подразделению, а также принадлежность автомашин генеральскому составу. Опознавательные знаки наносятся матовой белой краской. Боевая техника и транспортные средства имеют матовую зеленую (оливково-серую) окраску. Исключением являются ЗУР "Хок", которые могут иметь матовый белый цвет. Знак национальной принадлежности США: белая пятиконечная звезда диаметром от 15 до 90 см, наносится на боевой технике и транспортных средствах, находящихся за пределами США, с таким расчетом, чтобы он был хорошо виден со всех сторон и сверху. Звезды, наносимые на фюзеляжи вертолетов (самолетов), заключены в круг, от которого в обе стороны отходят две полосы. Знак принадлежности к сухопутным войскам: US ARMY - наносится на все виды военной техники и вооружения; - танки – на корпусе над гусеницами; - САУ – на корпусе над гусеницами и сзади; - ракеты и пусковые установки – на корпусе ракеты, на направляющей или на бортах установки; - орудия полевой и зенитной артиллерии – на стволе; - бронетранспортеры – на бортах и сзади; - автомашины – по обеим бокам капота, на заднем борту; - вертолеты – на фюзеляже. Обычно рядом с этим знаком ниже его проставляется регистрационный номер.

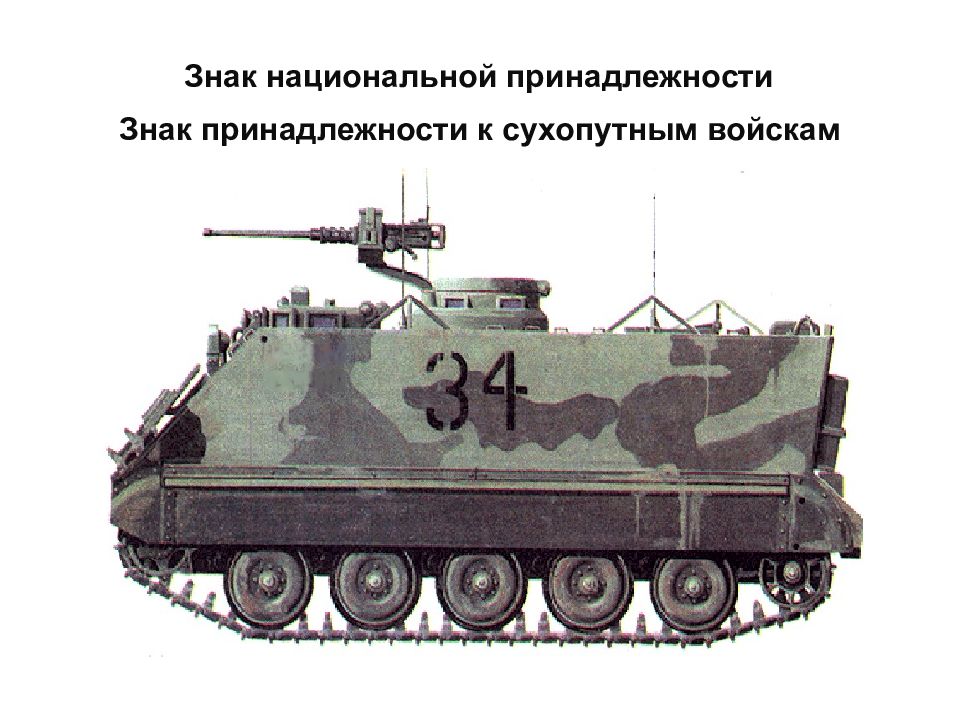

Знак национальной принадлежности US ARMY 12483071 Знак принадлежности к сухопутным войскам

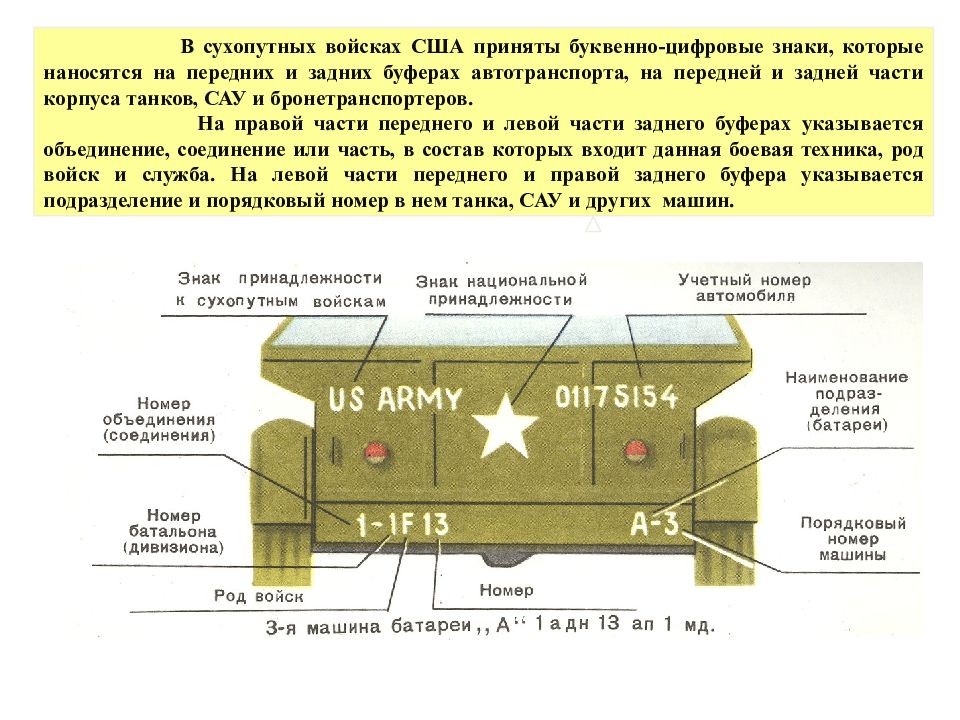

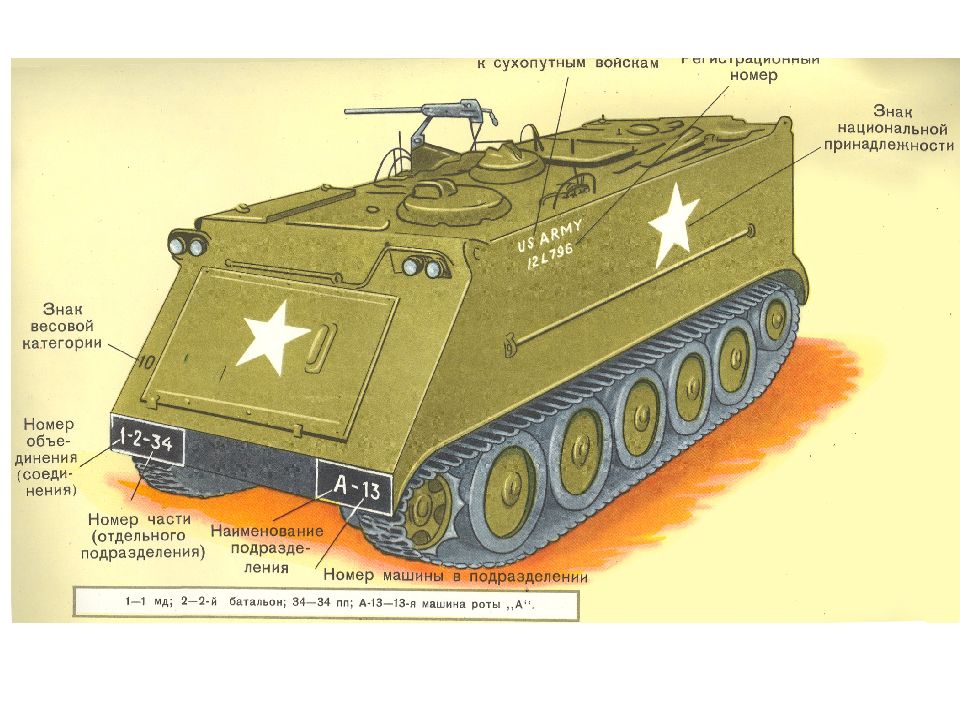

В сухопутных войсках США приняты буквенно-цифровые знаки, которые наносятся на передних и задних буферах автотранспорта, на передней и задней части корпуса танков, САУ и бронетранспортеров. На правой части переднего и левой части заднего буферах указывается объединение, соединение или часть, в состав которых входит данная боевая техника, род войск и служба. На левой части переднего и правой заднего буфера указывается подразделение и порядковый номер в нем танка, САУ и других машин.

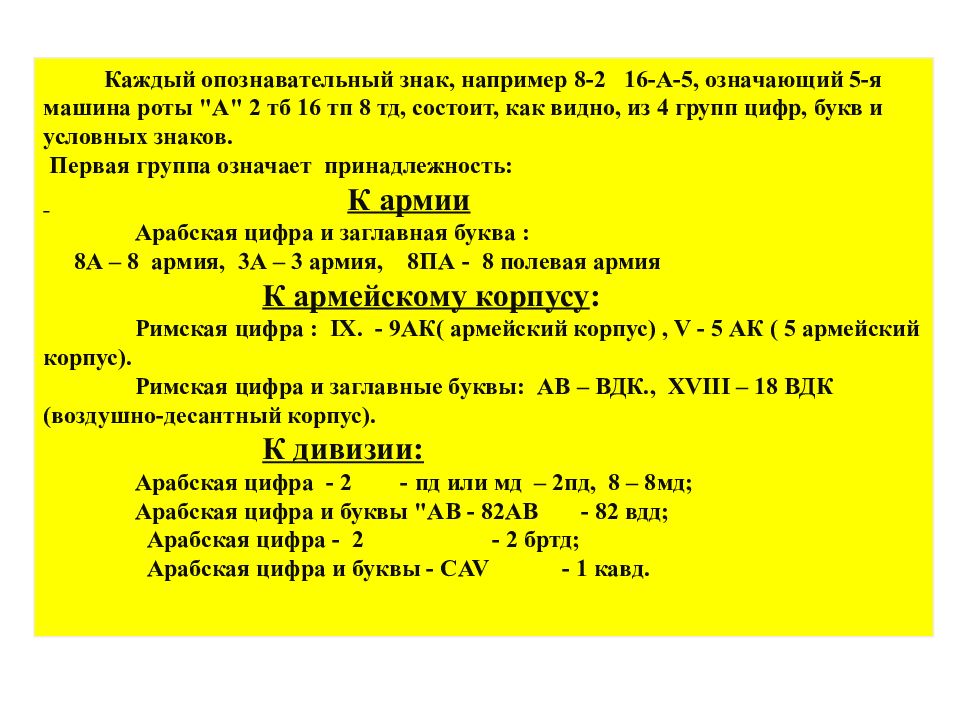

Каждый опознавательный знак, например 8-2 16-А-5, означающий 5-я машина роты "А" 2 тб 16 тп 8 тд, состоит, как видно, из 4 групп цифр, букв и условных знаков. Первая группа означает принадлежность: К армии Арабская цифра и заглавная буква : 8А – 8 армия, 3А – 3 армия, 8ПА - 8 полевая армия К армейскому корпусу : Римская цифра : IX. - 9АК( армейский корпус), V - 5 АК ( 5 армейский корпус). Римская цифра и заглавные буквы: АВ – ВДК., XVIII – 18 ВДК (воздушно-десантный корпус). К дивизии: Арабская цифра - 2 - пд или мд – 2пд, 8 – 8мд; Арабская цифра и буквы "АВ - 82АВ - 82 вдд ; Арабская цифра - 2 - 2 бртд ; Арабская цифра и буквы - CAV - 1 кавд.
Вторая группа означает принадлежность к полку, батальону, отдельной роте, отряду и приравненным к ним частям (подразделениям). Номер части указывается арабской цифрой, за которой следует сокращенное обозначение рода войск (службы): AB – воздушно-десантные войска; AA – зенитная артиллерия и ЗУРС; AYH – армейская авиация; F – полевая артиллерия; I – пехота, мотопехота (буква отделяется от цифр дефисом); MI – подразделения военной разведки; Δ – бронетанковые войска; C – химические войска; E – инженерные войска; P – военная полиция; R – разведывательные части; S – войска связи. При нанесении на машины номеров пехотных, мотопехотных, парашютно-десантных, разведывательных, танковых батальонов, артиллерийских дивизионов буква, обозначающая род войск, ставится между номером батальона и полка, например: 2-48 или 2 I 48 – 2 мпб 48пп, 2 R 8 – 2 рб 8 кп.

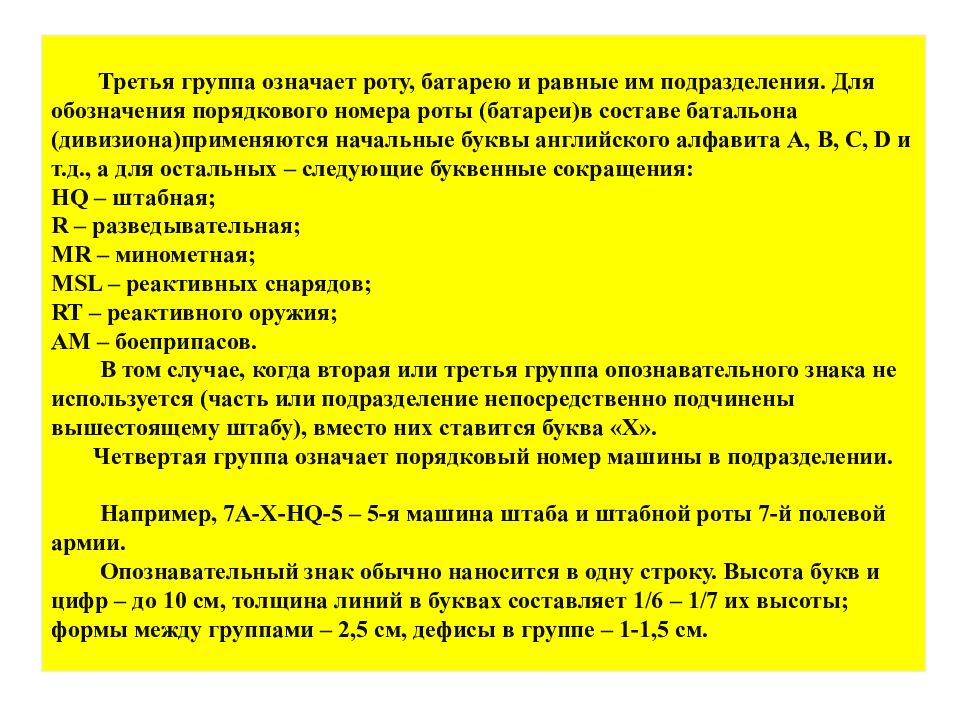

Третья группа означает роту, батарею и равные им подразделения. Для обозначения порядкового номера роты (батареи)в составе батальона (дивизиона)применяются начальные буквы английского алфавита A, B, C, D и т.д., а для остальных – следующие буквенные сокращения: HQ – штабная; R – разведывательная; MR – минометная; MSL – реактивных снарядов; RT – реактивного оружия; AM – боеприпасов. В том случае, когда вторая или третья группа опознавательного знака не используется (часть или подразделение непосредственно подчинены вышестоящему штабу), вместо них ставится буква «Х». Четвертая группа означает порядковый номер машины в подразделении. Например, 7А-Х- HQ -5 – 5-я машина штаба и штабной роты 7-й полевой армии. Опознавательный знак обычно наносится в одну строку. Высота букв и цифр – до 10 см, толщина линий в буквах составляет 1/6 – 1/7 их высоты; формы между группами – 2,5 см, дефисы в группе – 1-1,5 см.
Примеры опознавательных знаков и их расшифровка. 7 A -2 33 D -4 4 машина роты "Д", 2-го батальона 33 тп, 7А. 1-2 I 34 A -13 13 машина роты "А", 2-го батальона 34пп,1мд. 3 2 X HQ -2 2 машина штабной роты, штаба 2бр, 3 бртд. 68 C -12 12 машина роты "С", 2 батальона 68 тп, 8мд. VII -1 KAV 2 A -2 2 машина роты "А",1 батальона 2 кав.полка, 7АК. 3-6 F 1 A -8 8 самох. уст. батареи "А", 6 адн 1ап, 3 мд. III -2 R 7 KAV B -9 9 машина роты"В",2 разв.б -на 7 кавп, 3АК. 7 A -36 GPF HQ -15 15 машина штабной батр, 36 ГрПА, 7АК.
Знак принадлежности к войсковым частям 8 - 2 Δ 16 A - 5 8 - 2 Δ 16 - A - 5 5-я машина (танк) рота «А» 2 тб 16 тп 8 МД Знак принадлежности к войсковым частям US ARMY 12850945
1-я группа 2-я группа 3-я группа 4-я группа Условный знак 8 2 Δ16 А 5 Обозначение 8 мд 2 тб 16 тп рота «А» 5-я машина в роте
● отделение (США) ●● секция (США) ●●● взвод ׀ рота, батарея, авиационное звено, отряд ׀ ׀ батальон, дивизион, авиационная эскадрилья ׀ ׀ ׀ полк, группа × бригада ×× дивизия ××× армейский корпус ×××× армия ××××× группа армий Обозначение видов формирований (НАТО)

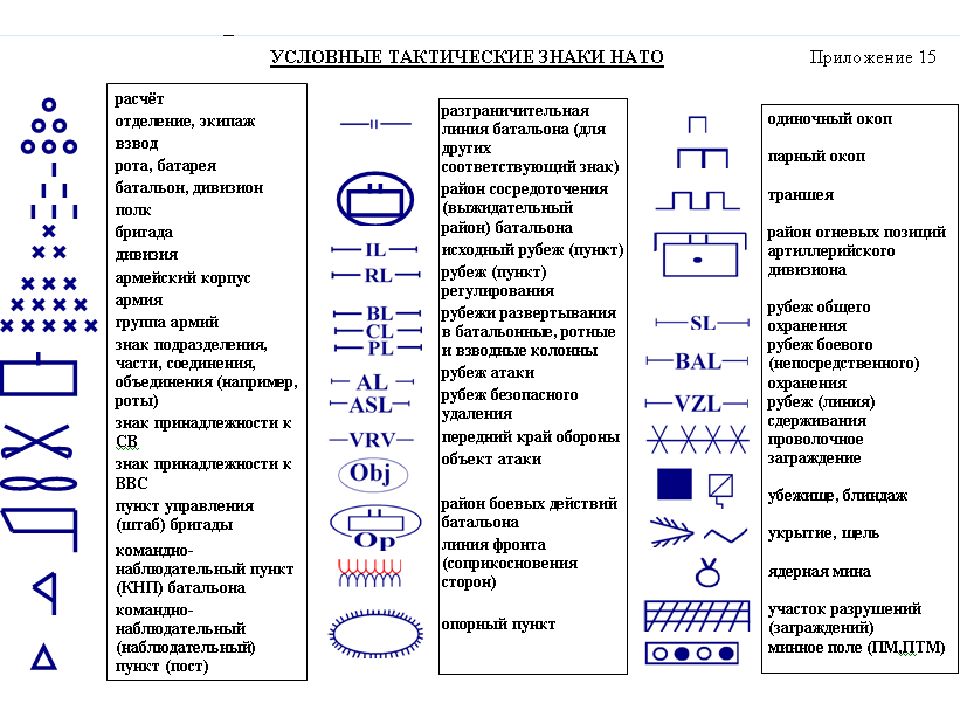

Условные тактические знаки NATO 1 32 1 я батарея 32-го ракетного дивизиона Указатель на маршруте движения 24-го танкового батальона отделение секция взвод рота батальон полк бригада дивизия корпус армия группа армий

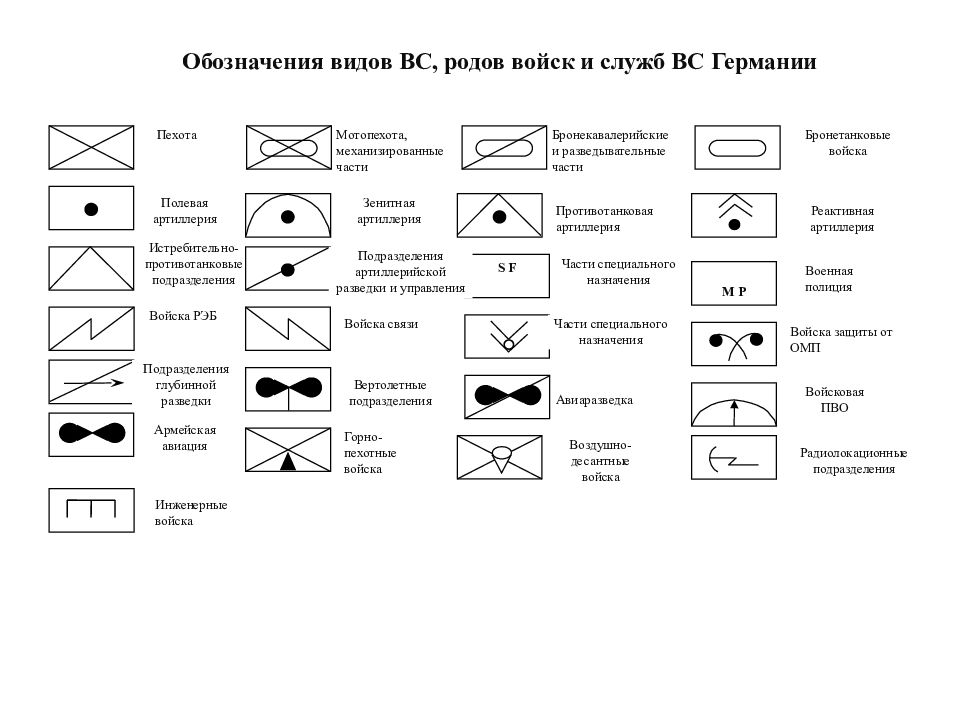

Пехота Мотопехота, механизированные части Бронетанковые войска Бронекавалерийские и разведывательные части Полевая артиллерия Зенитная артиллерия Войска связи Противотанковая артиллерия Реактивная артиллерия Инженерные войска S F M P Части специального назначения Военная полиция Части специального назначения Истребительно-противотанковые подразделения Войска РЭБ Подразделения глубинной разведки Подразделения артиллерийской разведки и управления Войска защиты от ОМП Армейская авиация Вертолетные подразделения Авиаразведка Войсковая ПВО Воздушно-десантные войска Горно-пехотные войска Радиолокационные подразделения Обозначения видов ВС, родов войск и служб ВС Германии

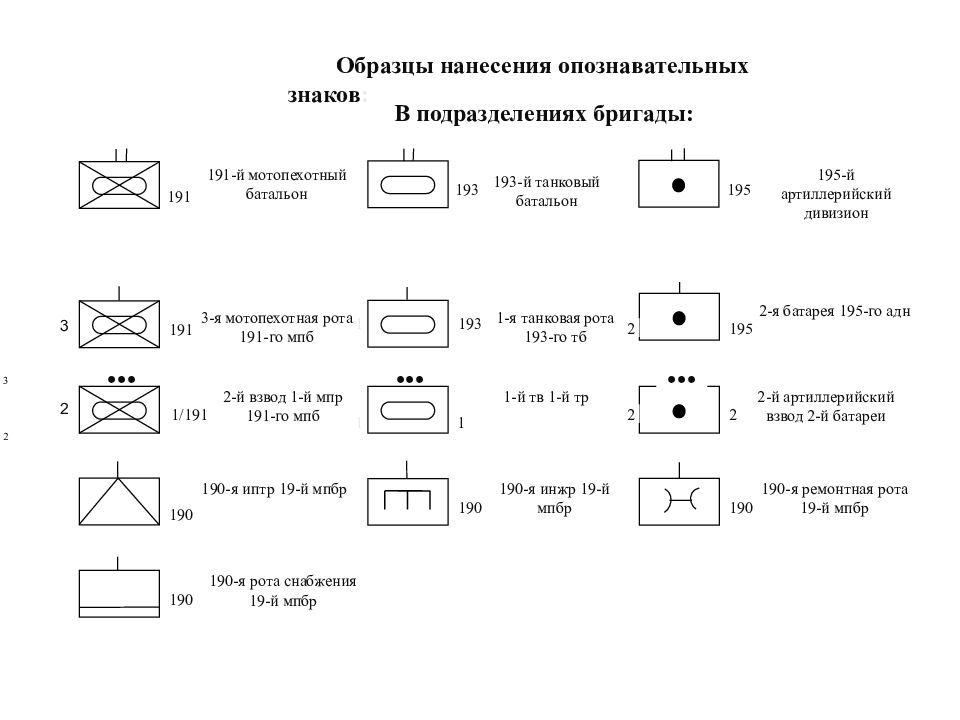

3 2 1 1 Образцы нанесения опознавательных знаков : В подразделениях бригады: ●●● ●●● ●●● 3-я мотопехотная рота 191-го мпб 195 191 193 1-я танковая рота 193-го тб 2-я батарея 195-го адн 191-й мотопехотный батальон 191 193 193-й танковый батальон 195-й артиллерийский дивизион 2 195 1/191 2-й взвод 1-й мпр 191-го мпб 1 1-й тв 1-й тр 2 2 2-й артиллерийский взвод 2-й батареи 190-я иптр 19-й мпбр 190 190-я инжр 19-й мпбр 190-я ремонтная рота 19-й мпбр 190 190 190-я рота снабжения 19-й мпбр 190 3 2

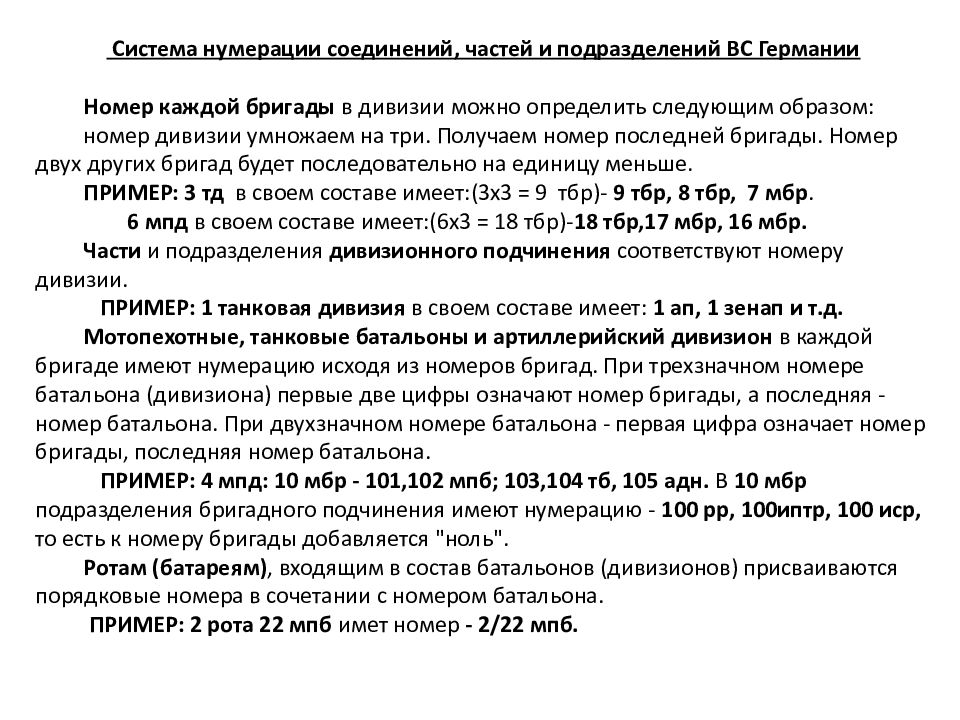

Система нумерации соединений, частей и подразделений ВС Германии Номер каждой бригады в дивизии можно определить следующим образом: номер дивизии умножаем на три. Получаем номер последней бригады. Номер двух других бригад будет последовательно на единицу меньше. ПРИМЕР: 3 тд в своем составе имеет:(3х3 = 9 тбр )- 9 тбр, 8 тбр, 7 мбр. 6 мпд в своем составе имеет:(6х3 = 18 тбр )- 18 тбр,17 мбр, 16 мбр. Части и подразделения дивизионного подчинения соответствуют номеру дивизии. ПРИМЕР: 1 танковая дивизия в своем составе имеет: 1 ап, 1 зенап и т.д. Мотопехотные, танковые батальоны и артиллерийский дивизион в каждой бригаде имеют нумерацию исходя из номеров бригад. При трехзначном номере батальона (дивизиона) первые две цифры означают номер бригады, а последняя - номер батальона. При двухзначном номере батальона - первая цифра означает номер бригады, последняя номер батальона. ПРИМЕР: 4 мпд : 10 мбр - 101,102 мпб ; 103,104 тб, 105 адн. В 10 мбр подразделения бригадного подчинения имеют нумерацию - 100 рр, 100иптр, 100 иср, то есть к номеру бригады добавляется "ноль". Ротам (батареям), входящим в состав батальонов (дивизионов) присваиваются порядковые номера в сочетании с номером батальона. ПРИМЕР: 2 рота 22 мпб имет номер - 2/22 мпб.

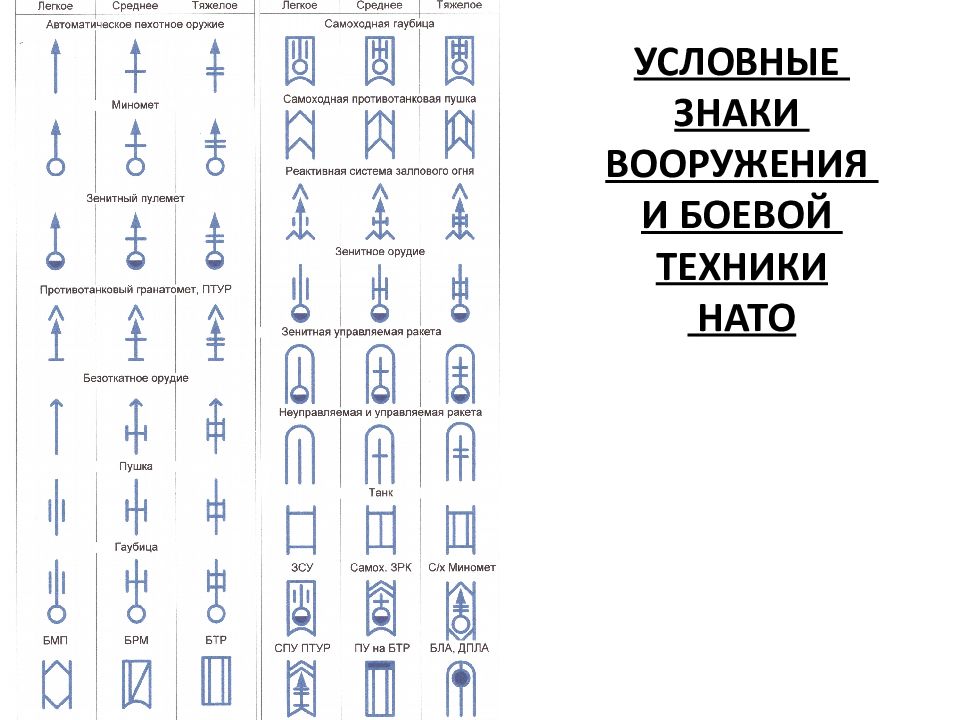

УСЛОВНЫЕ ЗНАКИ ВООРУЖЕНИЯ И БОЕВОЙ ТЕХНИКИ НАТО
Решение на наступление Решение на оборону
