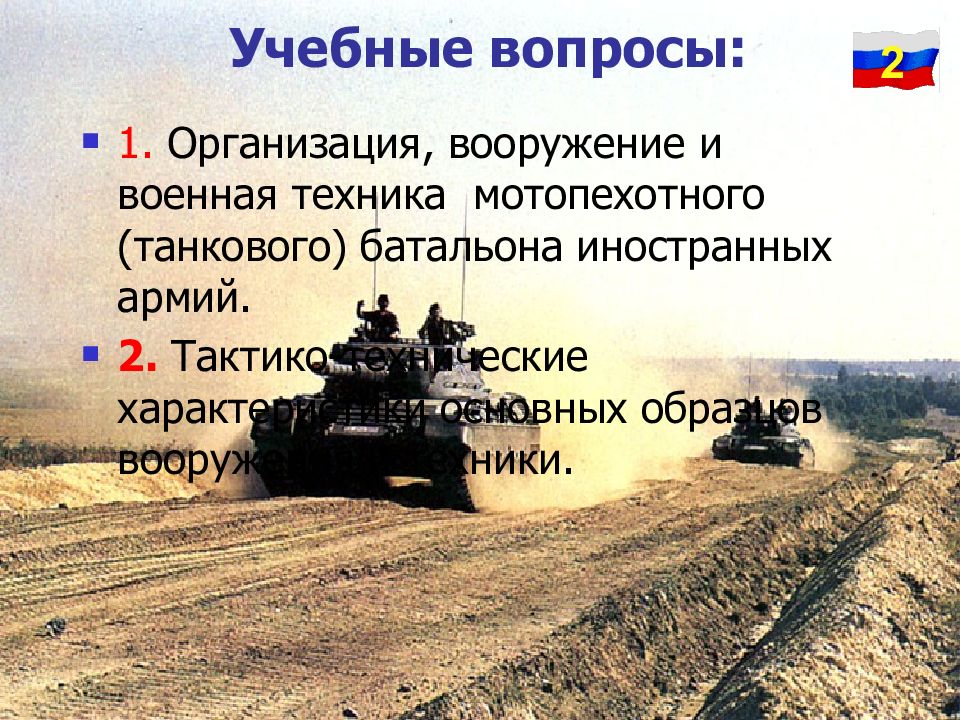

1. Организация, вооружение и военная техника мотопехотного (танкового) батальона иностранных армий. 2. Тактико-технические характеристики основных образцов вооружения и техники. 2

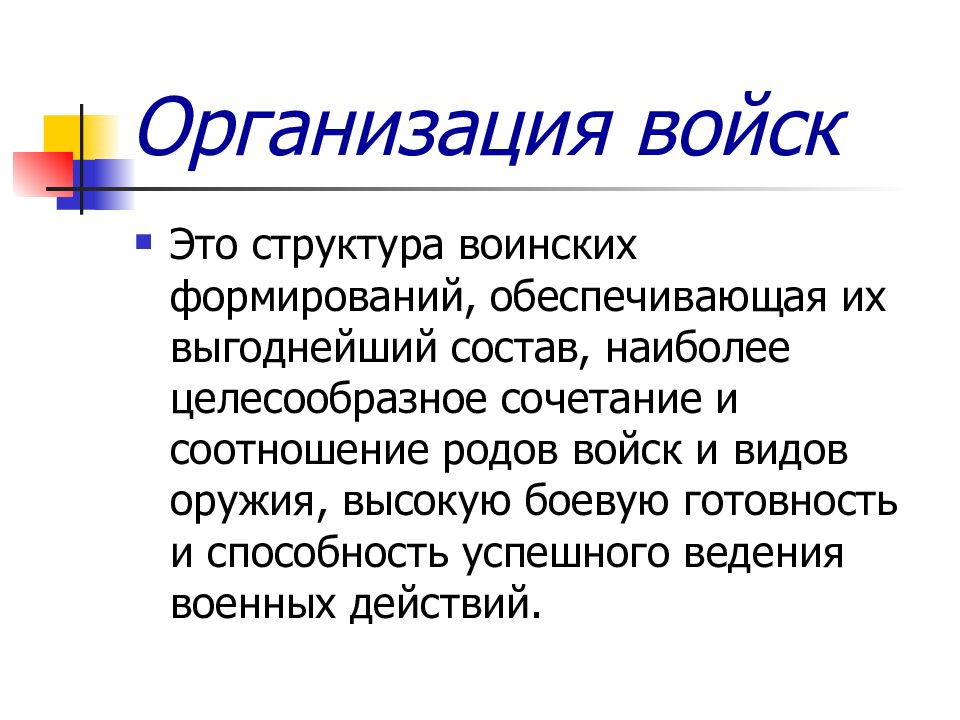

Это структура воинских формирований, обеспечивающая их выгоднейший состав, наиболее целесообразное сочетание и соотношение родов войск и видов оружия, высокую боевую готовность и способность успешного ведения военных действий.
Это воинское формирование, имеющее, как правило, постоянную организацию и однородный состав. К подразделениям относятся: батальон, дивизион, рота, батарея, взвод, отделение, экипаж, расчет. К танковым подразделениям относятся танковый батальон, танковая рота, танковый взвод, танковый экипаж.
Мотопехотный батальон армии США является основным тактическим подразделением и организационно входит в состав механизированной бригады. Он взаимодействует с подразделениями родов войск и выполняет основную задачу по непосредственному уничтожению противника в ближнем бою. Состоит из управления – 22 чел., штабной роты – 319 чел., четырех мотопехотных рот по 116 чел. и противотанковой роты – 65 чел. Всего в батальоне 870 чел. На вооружении БМП-М2 «Брэдли»- 54 ед. Организация и предназначение мотопехотного батальона армии США. 5

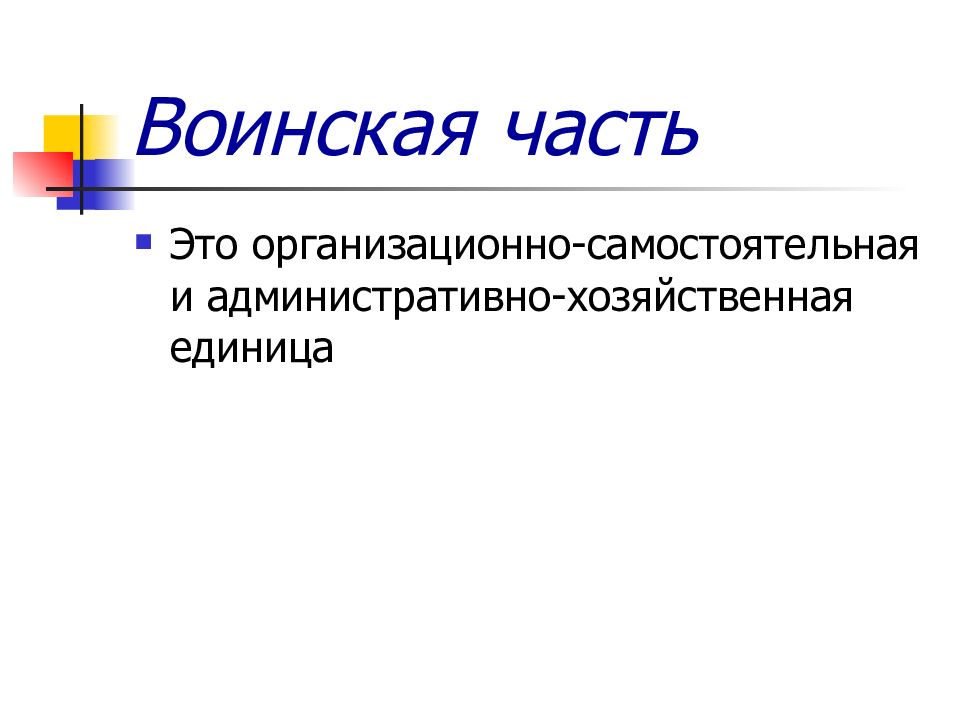

Это организационно-самостоятельная и административно-хозяйственная единица
Это воинское формирование, состоящее из нескольких частей, обычно различных родов войск и специальных войск, а так же частей и подразделений обеспечения и обслуживания. К соединениям относятся: дивизион, бригады.
Это важное формирование, включающее несколько соединений или объединений меньшего состава, а так же частей и учреждений. К объединениям относятся: корпус, армия.

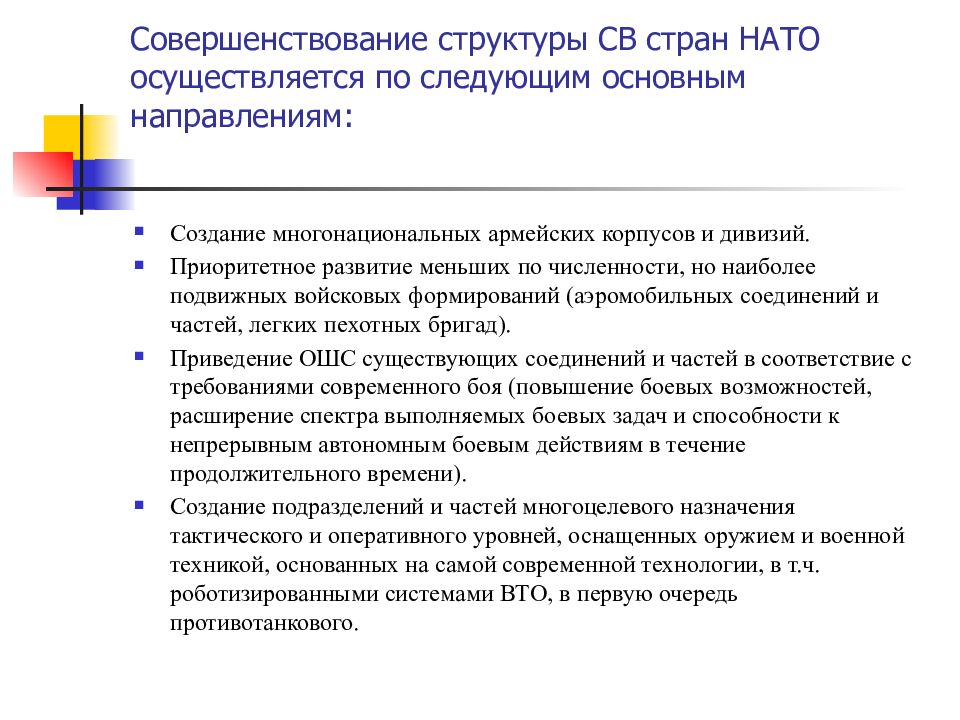

Создание многонациональных армейских корпусов и дивизий. Приоритетное развитие меньших по численности, но наиболее подвижных войсковых формирований (аэромобильных соединений и частей, легких пехотных бригад). Приведение ОШС существующих соединений и частей в соответствие с требованиями современного боя (повышение боевых возможностей, расширение спектра выполняемых боевых задач и способности к непрерывным автономным боевым действиям в течение продолжительного времени). Создание подразделений и частей многоцелевого назначения тактического и оперативного уровней, оснащенных оружием и военной техникой, основанных на самой современной технологии, в т.ч. роботизированными системами ВТО, в первую очередь противотанкового.
ПТВ 20 чел МПБ 870 чел. Штабная рота 318 чел. Штаб 23 УПР 11 чел ПТР 65 чел. УПР 5 чел. Развед. взвод 30 чел. Миномет. взвод 36 чел. Взвод связи 13 чел. УПР 5чел. ПТВ ПТ секция УПР 4 чел. Взвод обеспеч.103 Медицин. Взвод 42 Ремонт. Взвод 80 МПВ МПО 10 чел. ПТВ ПТ секция ПТ секция ПТ секция 4 чел ПТВ ПТВ 4 х МПР 116 чел. Организация и вооружение МПБ (США) 4 х МПР 116 чел. 4 х МПР 116 чел. 4 х МПР 116 чел. МПВ МПВ МПО 10 чел. МПО 10 чел. 10

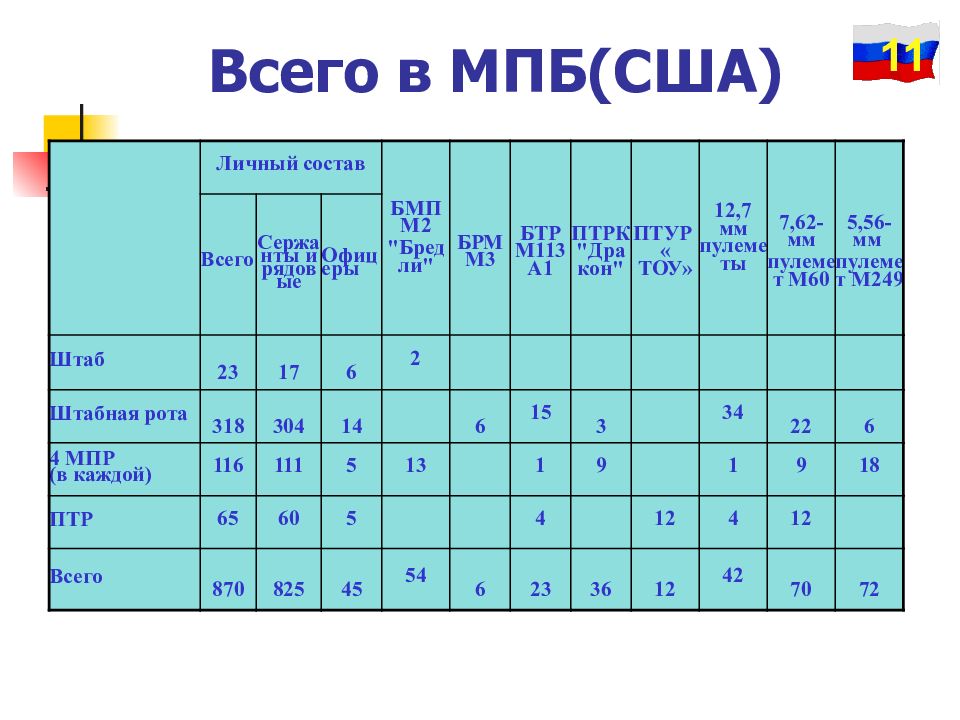

Личный состав БМП М2 "Бредли" БРМ М3 БТР М113А1 ПТРК "Дракон" ПТУР « ТОУ» 12,7 мм пулеметы 7,62-мм пулемет М60 5,56-мм пулемет М249 Всего Сержанты и рядовые Офицеры Штаб 23 17 6 2 Штабная рота 318 304 14 6 15 3 34 22 6 4 МПР (в каждой) 116 111 5 13 1 9 1 9 18 ПТР 65 60 5 4 12 4 12 Всего 870 825 45 54 6 23 36 12 42 70 72 11
Мотопехотная рота армии США является тактическим подразделением и организационно входит в состав мотопехотного батальона. Она выполняет основную задачу по непосредственному уничтожению противника в ближнем бою. Состоит из управления – 11 чел., и трех мотопехотных взводов по 35 чел. На вооружении БМП-М2 «Брэдли» - 13 ед. 12
Организация и вооружение МПР (США) Мотопехотная рота 116 Управление роты 11 Командира Роты 5 Зам.ком. роты 6 Мотопехотное отделение Секция Управления 8 БМП М2 "Бредли" Командир роты Старшина роты Наводчик-оператор Механик-водитель Радиотелефонист БТР М113А1 Зам. командира роты Пулеметчик Механик-водитель Радиотелеграфист Химик-инструктор Стрелок-гранатометчик БМП М2 "Бредли" Командир взвода Зам командира взвода Наводчик-оператор Механик-водитель Радиотелефонист БМП М2 "Бредли" Командир отделения Зам. ком. отделения Наводчик-оператор Механик-водитель 5. Пулеметчик Оператор ПТРК "Дракон" 7,8. Автоматчики Стрелок-гранатометчик Радиотелефонист Мотопехотное отделение Мотопехотное Отделение 10 Мотопехотный взвод Мотопехотный взвод 35 С е к ц и и 13

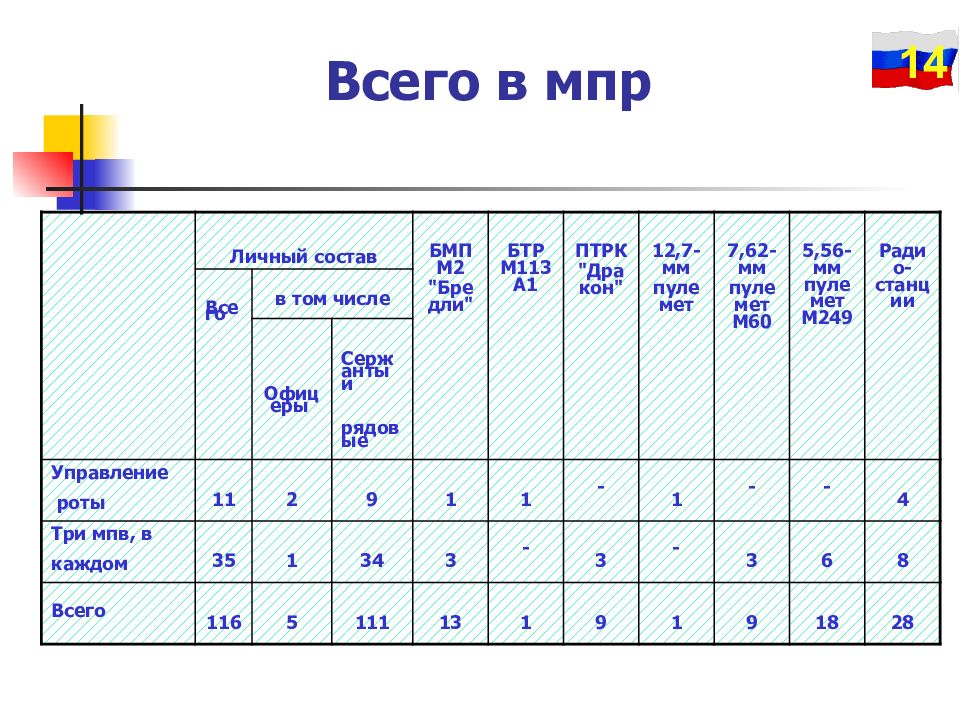

Личный состав БМП М2 "Бредли" БТР М113А1 ПТРК "Дракон" 12,7-мм пулемет 7,62-мм пулемет М60 5,56-мм пулемет М249 Радио-станции Всего в том числе Офицеры Сержанты и рядовые Управление роты 11 2 9 1 1 - 1 - - 4 Три мпв, в каждом 35 1 34 3 - 3 - 3 6 8 Всего 116 5 111 13 1 9 1 9 18 28 14

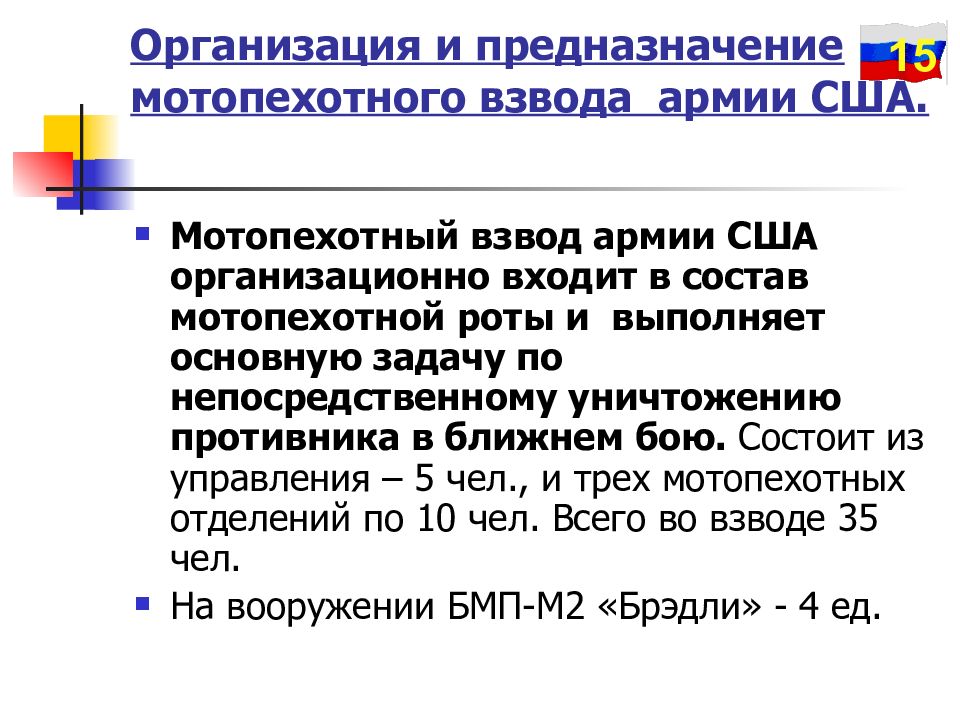

Мотопехотный взвод армии США организационно входит в состав мотопехотной роты и выполняет основную задачу по непосредственному уничтожению противника в ближнем бою. Состоит из управления – 5 чел., и трех мотопехотных отделений по 10 чел. Всего во взводе 35 чел. На вооружении БМП-М2 «Брэдли» - 4 ед. 15

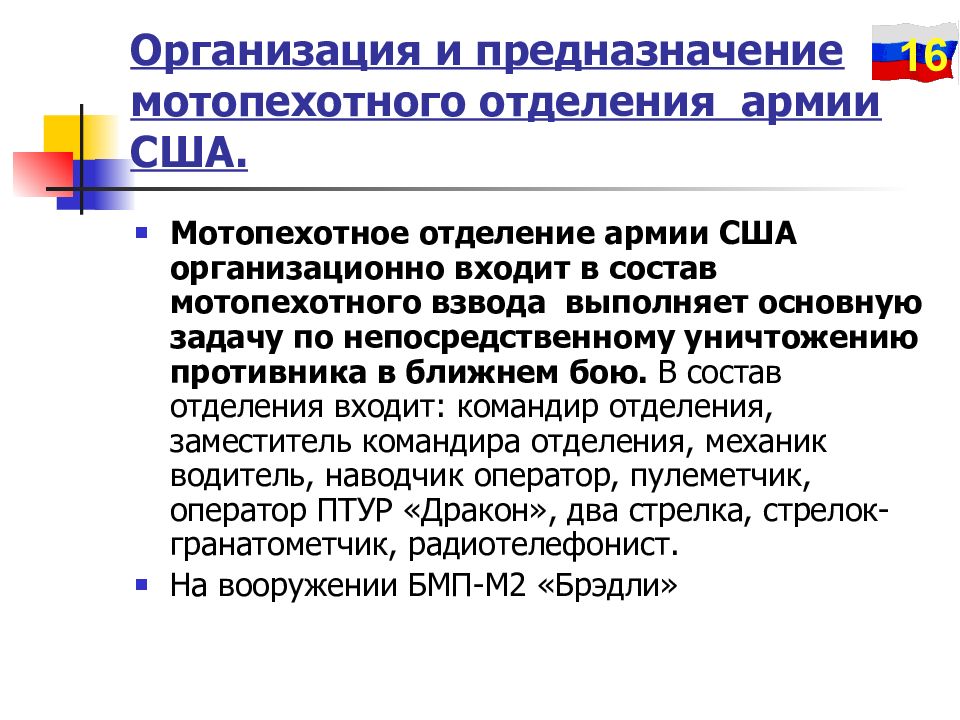

Мотопехотное отделение армии США организационно входит в состав мотопехотного взвода выполняет основную задачу по непосредственному уничтожению противника в ближнем бою. В состав отделения входит: командир отделения, заместитель командира отделения, механик водитель, наводчик оператор, пулеметчик, оператор ПТУР «Дракон», два стрелка, стрелок-гранатометчик, радиотелефонист. На вооружении БМП-М2 «Брэдли» 16
17
Танковый батальон армии США является основным тактическим подразделением и организационно входит в состав бронетанковой бригады. Он взаимодействует с подразделениями родов войск и выполняет основную задачу по непосредственному уничтожению противника в ближнем бою. Состоит из штаба и пяти рот (штабной и четырех танковых). Личного состава 560 чел., танков М1А1 «Абрамс» - 58 ед. 18
ТБ 560 чел. Штаб 22 чел. МПР Штабная рота 316. МПР МПР ТР 61 Упр. 13 ТВ 16 Секция упр. 8 Секция снабж. 5 19

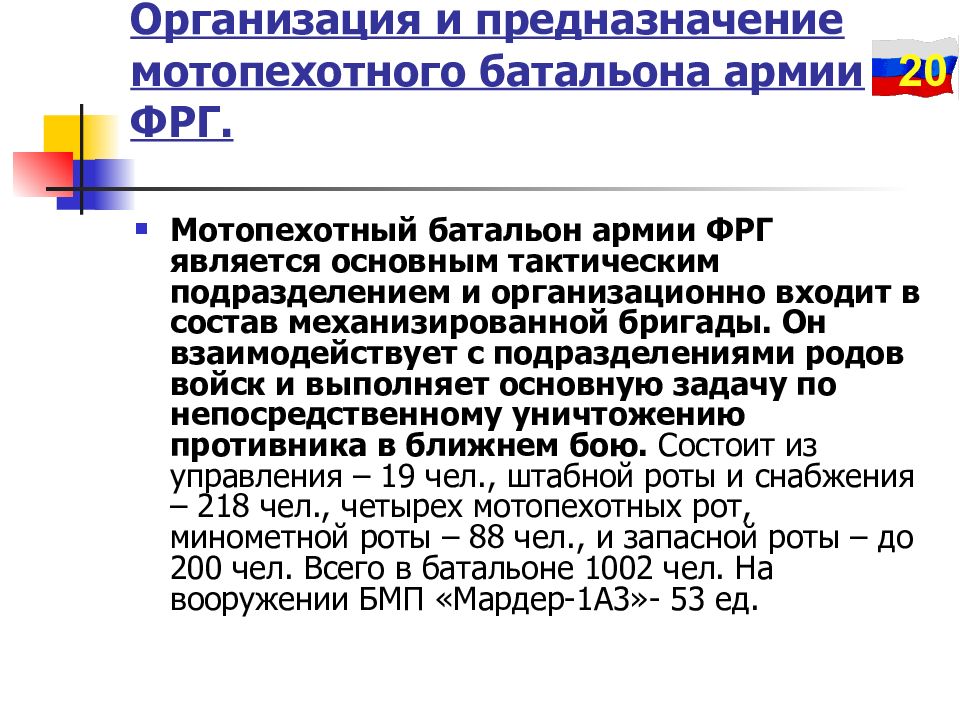

Мотопехотный батальон армии ФРГ является основным тактическим подразделением и организационно входит в состав механизированной бригады. Он взаимодействует с подразделениями родов войск и выполняет основную задачу по непосредственному уничтожению противника в ближнем бою. Состоит из управления – 19 чел., штабной роты и снабжения – 218 чел., четырех мотопехотных рот, минометной роты – 88 чел., и запасной роты – до 200 чел. Всего в батальоне 1002 чел. На вооружении БМП «Мардер-1А3»- 53 ед. 20
Отд упр Мед отд Трансп отд УПР 19 чел МПР Рота штабн. и снабжения 218 чел Миномет рота 88 чел. МПР МПР 131 чел МПБ 1002 чел. МПР 131 чел Запасная рота до 200 ч МПР МПР МПР МПВ 28 Отд Упр19 Отд Упр 8 МПО 10 Секц упр. Секц снабж. вз прод и снаб Рем взвод Развед взвод Огневой взвод Огневая секция Отд упр Отд снаб Отд разв и упр огнем Отд разв и упр огнем Отд упр Отд упр Запасн Взвод. 21

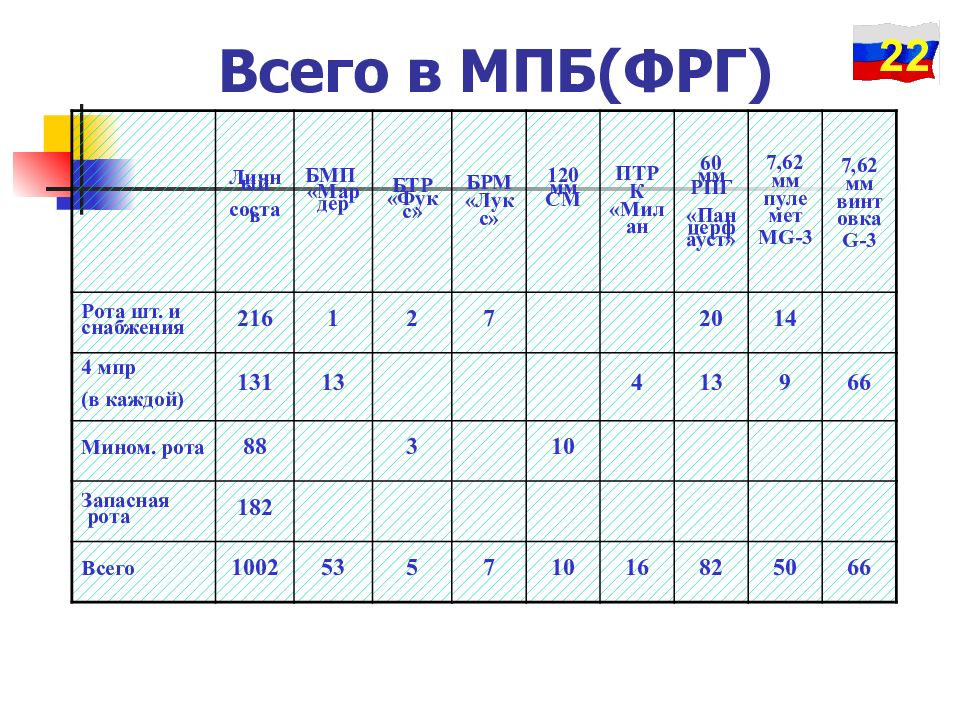

Личный состав БМП «Мардер БТР «Фукс» БРМ «Лукс» 120 мм СМ ПТРК «Милан 60 мм РПГ «Панцерфауст» 7,62 мм пулемет MG-3 7,62 мм винтовка G-3 Рота шт. и снабжения 216 1 2 7 20 14 4 мпр (в каждой) 131 13 4 13 9 66 Мином. рота 88 3 10 Запасная рота 182 Всего 1002 53 5 7 10 16 82 50 66 22

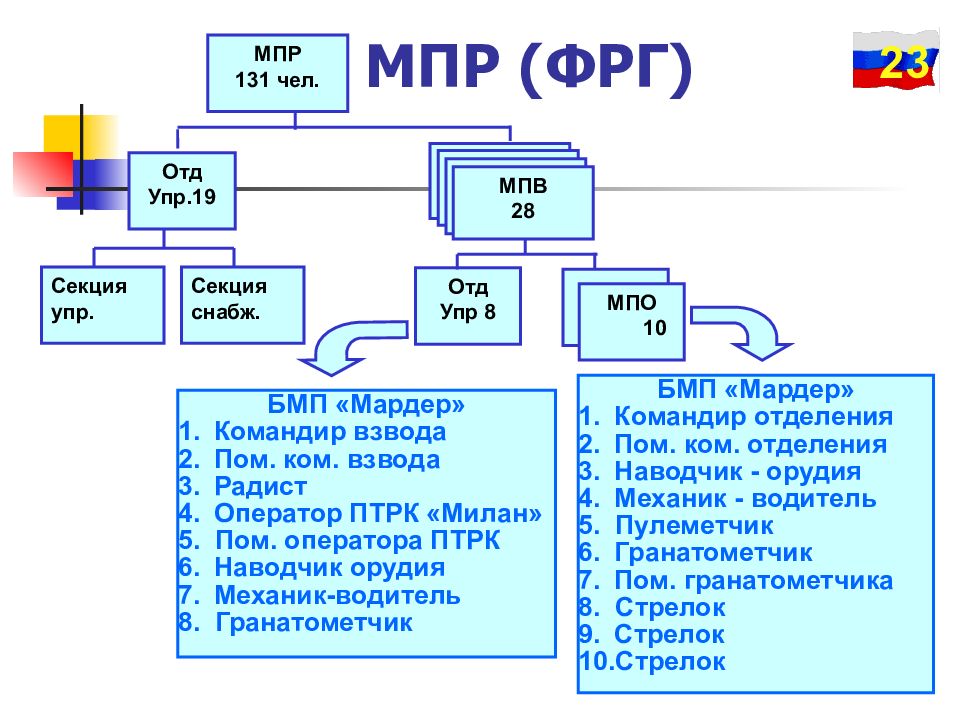

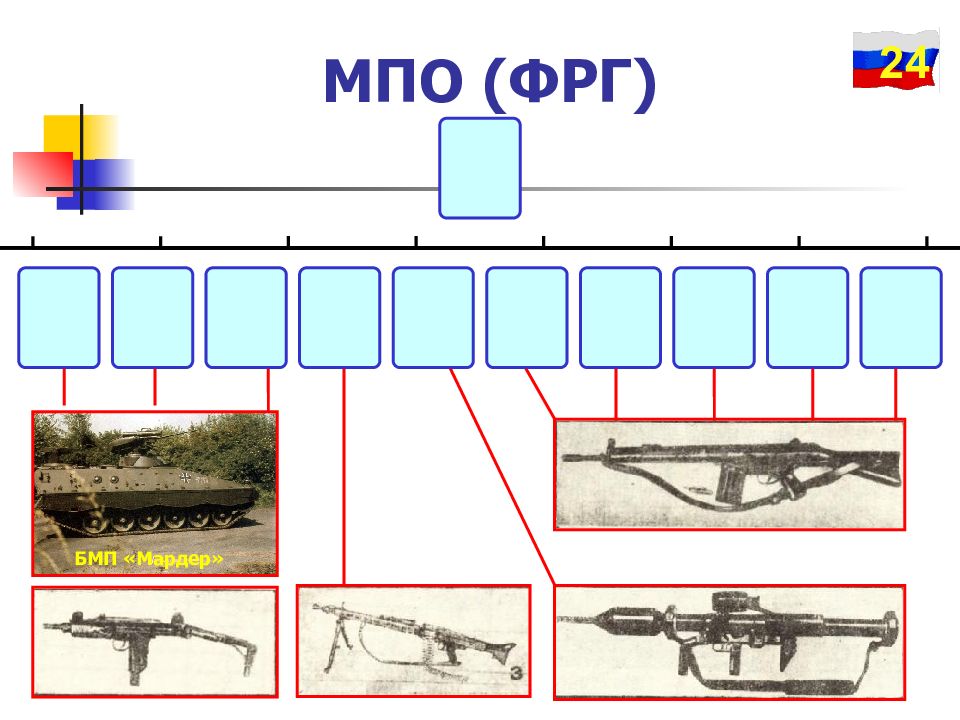

МПР 131 чел. МПР МПР МПР МПВ 28 Отд Упр.19 Отд Упр 8 МПО 10 Секция упр. Секция снабж. БМП «Мардер» Командир отделения Пом. ком. отделения Наводчик - орудия Механик - водитель 5. Пулеметчик Гранатометчик Пом. гранатометчика 8. Стрелок Стрелок Стрелок БМП «Мардер» Командир взвода Пом. ком. взвода Радист Оператор ПТРК «Милан» 5. Пом. оператора ПТРК Наводчик орудия Механик-водитель 8. Гранатометчик 23
БМП «Мардер» 24
Танковый батальон армии ФРГ является основным тактическим подразделением и организационно входит в состав бронетанковой бригады. Он взаимодействует с подразделениями родов войск и выполняет основную задачу по непосредственному уничтожению противника в ближнем бою. Состоит из штаба и шести рот (штабной, четырех танковых и запасной). Личного состава 541 чел., танков «Леопард-2» - 53 ед. 25

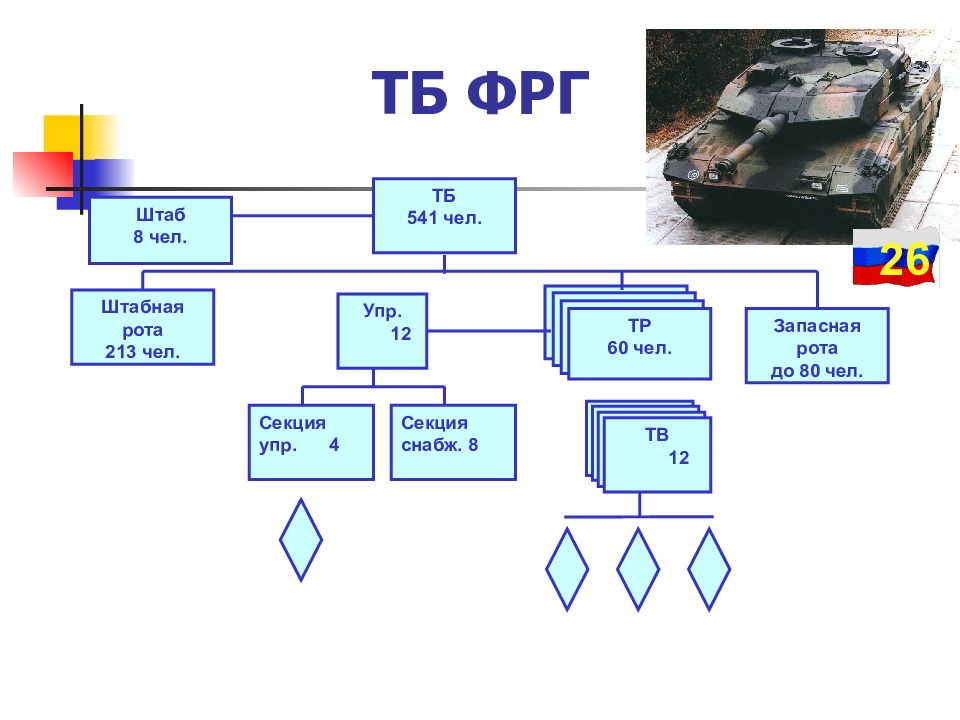

МПР Штабная рота 213 чел. МПР МПР ТР 60 чел. Упр. 12 ТВ 16 Секция упр. 4 Секция снабж. 8 ТВ 12 Запасная рота до 80 чел. ТБ 541 чел. Штаб 8 чел. 26
Тактико-технические характеристики основных образцов вооружения и техники. 2-Й УЧЕБНЫЙ ВОПРОС 27

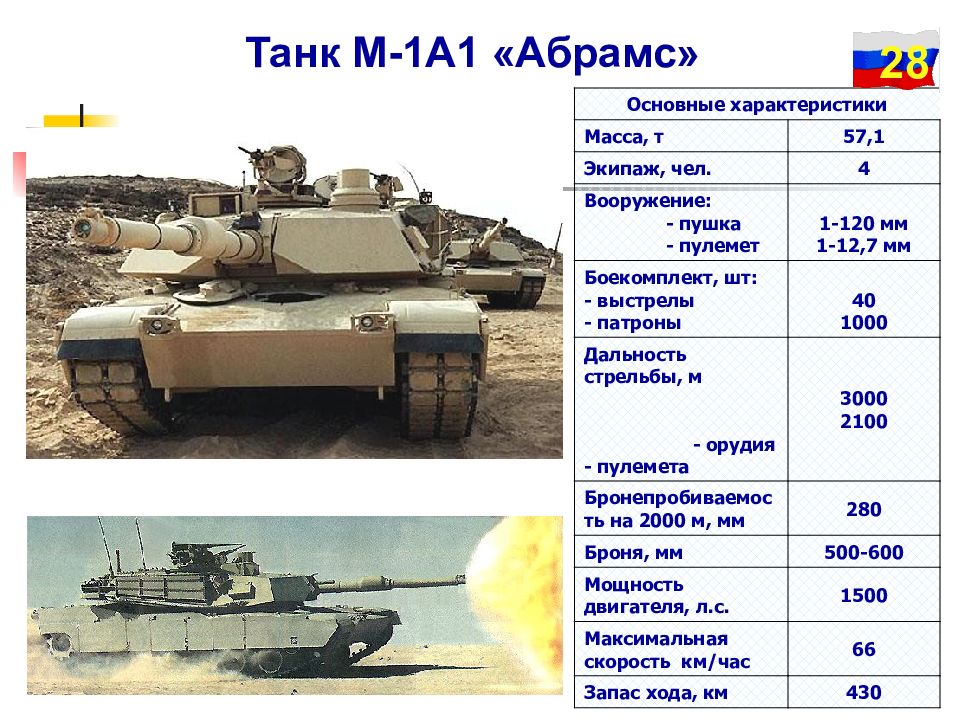

Танк М-1А1 «Абрамс» Основные характеристики Масса, т 57,1 Экипаж, чел. 4 Вооружение: - пушка - пулемет 1-120 мм 1-12,7 мм Боекомплект, шт: - выстрелы - патроны 40 1000 Дальность стрельбы, м - орудия - пулемета 3000 2100 Бронепробиваемость на 2000 м, мм 280 Броня, мм 500-600 Мощность двигателя, л.с. 1500 Максимальная скорость км/час 66 Запас хода, км 430 28

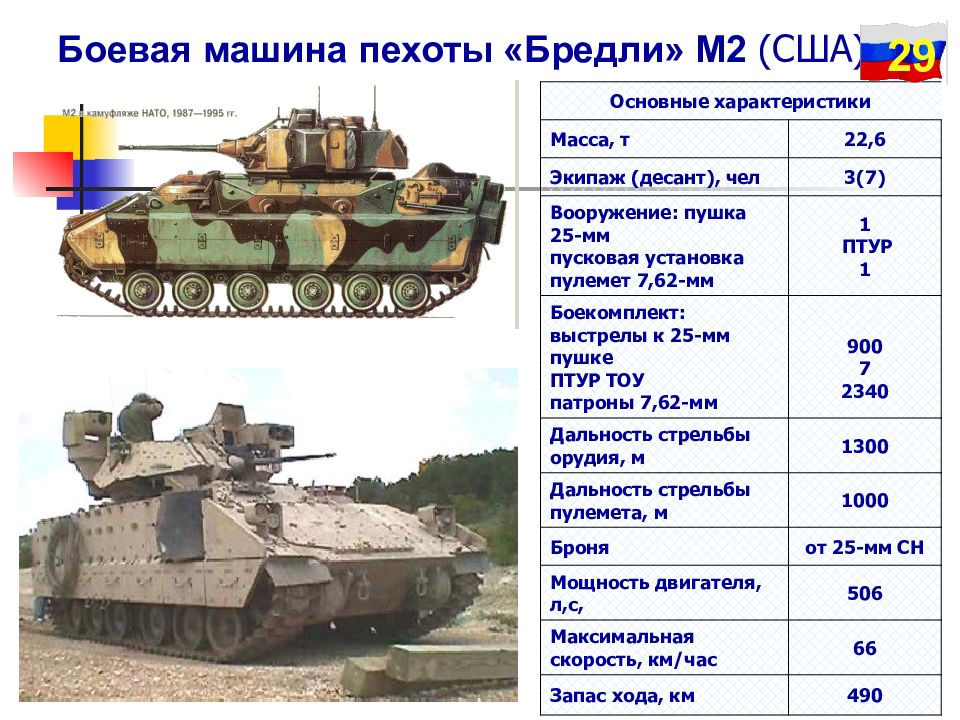

Боевая машина пехоты «Бредли» М2 (США) Основные характеристики Масса, т 22,6 Экипаж (десант), чел 3(7) Вооружение: пушка 25-мм пусковая установка пулемет 7,62-мм 1 ПТУР 1 Боекомплект: выстрелы к 25-мм пушке ПТУР ТОУ патроны 7,62-мм 900 7 2340 Дальность стрельбы орудия, м 1300 Дальность стрельбы пулемета, м 1000 Броня от 25-мм CH Мощность двигателя, л,с, 506 Максимальная скорость, км/час 66 Запас хода, км 490 29
Тактико-технические характеристики Боевая масса, т 14 Экипаж + десант, чел 13 Размеры, м длина ширина Высота 5.3 2.69 2.52 Вооружение Пулеметов х калибр, мм 1 х 12.7 Скорость движения, км/ч максимальная по шоссе на плаву 64 5.8 Запас хода, км 480 Бронетранспортер М-113А1 (США) 30
155-мм самоходная гаубица М-109 (США) Тактико-технические характеристики 155-мм самоходной гаубицы М-109 Калибр, мм 155 Длина ствола, калибров 39 Наибольший угол возвышения, град +75 Угол склонения, град -5 Угол горизонтального обстрела, град 360 Масса в боевом положении, кг 28 900 Масса в походном положении, град 28 900 Масса фугасного снаряда, кг 43,54 Наибольшая дальность стрельбы, м 30 000* * При стрельбе активно-реактивным снарядом. 31

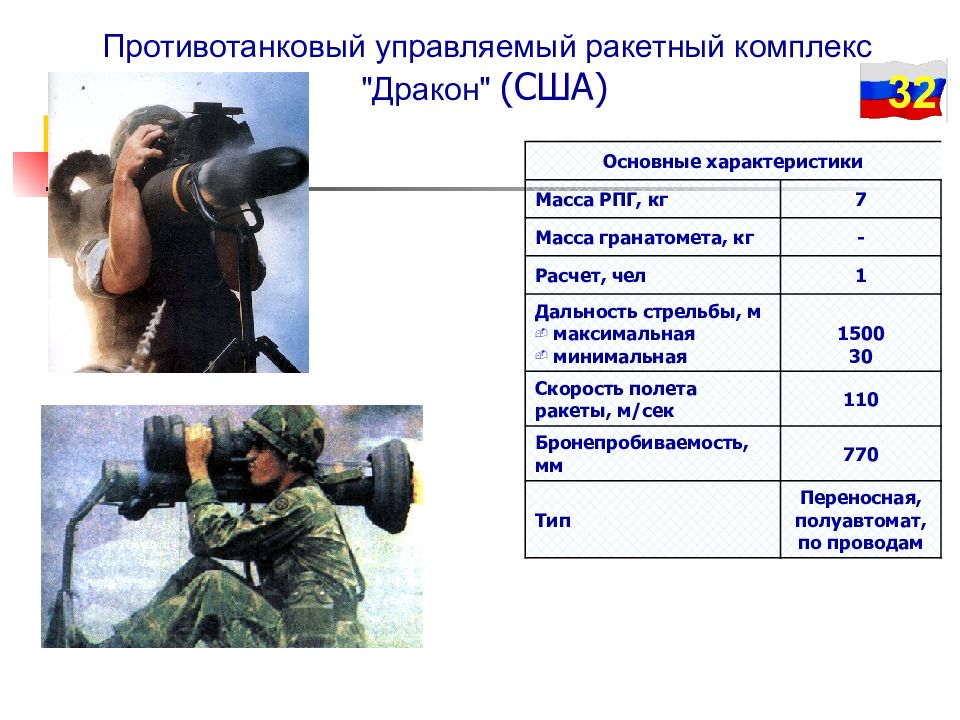

Основные характеристики Масса РПГ, кг 7 Масса гранатомета, кг - Расчет, чел 1 Дальность стрельбы, м максимальная минимальная 1500 30 Скорость полета ракеты, м/сек 110 Бронепробиваемость, мм 770 Тип Переносная, полуавтомат, по проводам Противотанковый управляемый ракетный комплекс "Дракон" (США) 32
Основные характеристики M60 M60E3 Калибр, мм 7,62 7,62 Вес, кг 10.5 (с сошкой) 8,61 (с сошкой) Длина, мм 1105 1067 Длина ствола, мм 560 560 Питание лента на 100 патронов лента на 100 патронов Темп стрельбы 550 выстрелов/мин 550 выстрелов/мин 7,62-мм пулемет М60 (США) 33
5,56-мм пулемет М249 SAW (США) Основные характеристики Калибр, мм 5,56 Начальная скорость пули, м/с 915 (М 855) Длина оружия, мм 1040 Длина ствола, мм 465 Темп стрельбы, выстр./мин 750-1000 Масса с патронной коробкой на 200 патронов, кг 9,70 Масса с сошкой, кг 7,1 Масса треножного станка, кг 6,00 Прицельная дальность, м 300 — 1000 Дальность эффективной стрельбы, м 600 Емкость магазина / ленты, патронов 30/ 200 34
Автоматическая винтовка М16 (США) Основные характеристики Калибр, мм 5, 56 Начальная скорость пули (М193/М855), м/с 1000 Вес без ремня и принадлежностей, кг 3,1/3,18 Вес пустого магазина на 20 патронов, г 117 Вес пустого магазина (металл.)на 30 патронов, г 113 Вес пустого магазина (нейлонового, снаряженного) на 30 патронов, г 318 Длина с пламегасителем, мм 991 Длина оружия со штыком М7, мм 1120 Длина ствола, мм 508 Темп стрельбы, в/м 750/950 Эффективная дальность стрельбы, м 400 Ёмкость магазина, патронов 20 (30) 35

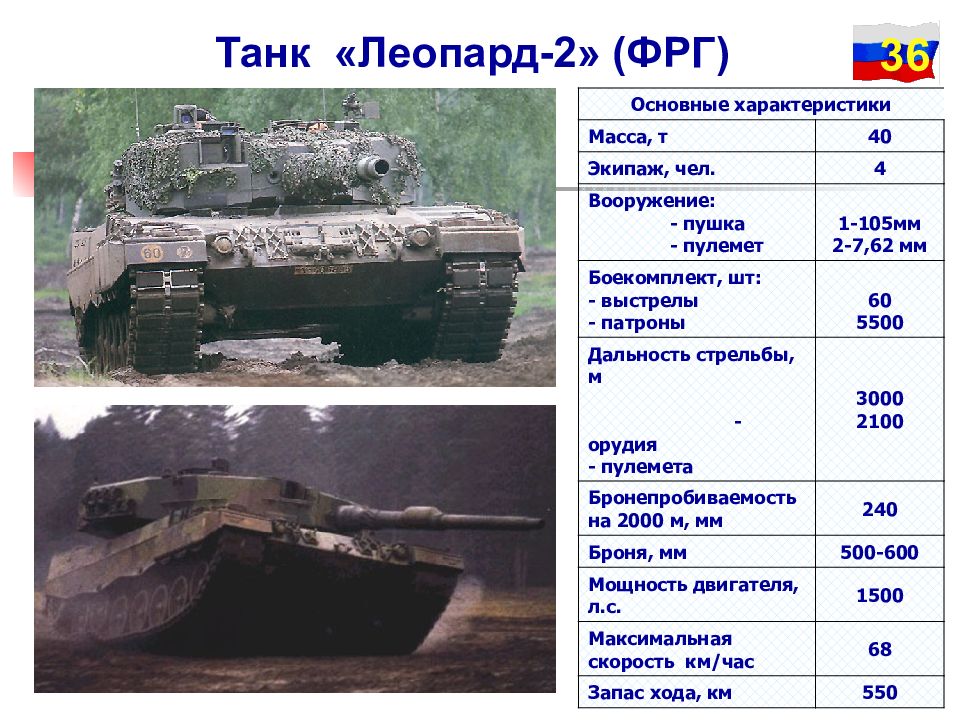

Танк «Леопард-2» (ФРГ) Основные характеристики Масса, т 40 Экипаж, чел. 4 Вооружение: - пушка - пулемет 1-105мм 2-7,62 мм Боекомплект, шт: - выстрелы - патроны 60 5500 Дальность стрельбы, м - орудия - пулемета 3000 2100 Бронепробиваемость на 2000 м, мм 240 Броня, мм 500-600 Мощность двигателя, л.с. 1500 Максимальная скорость км/час 68 Запас хода, км 550 36

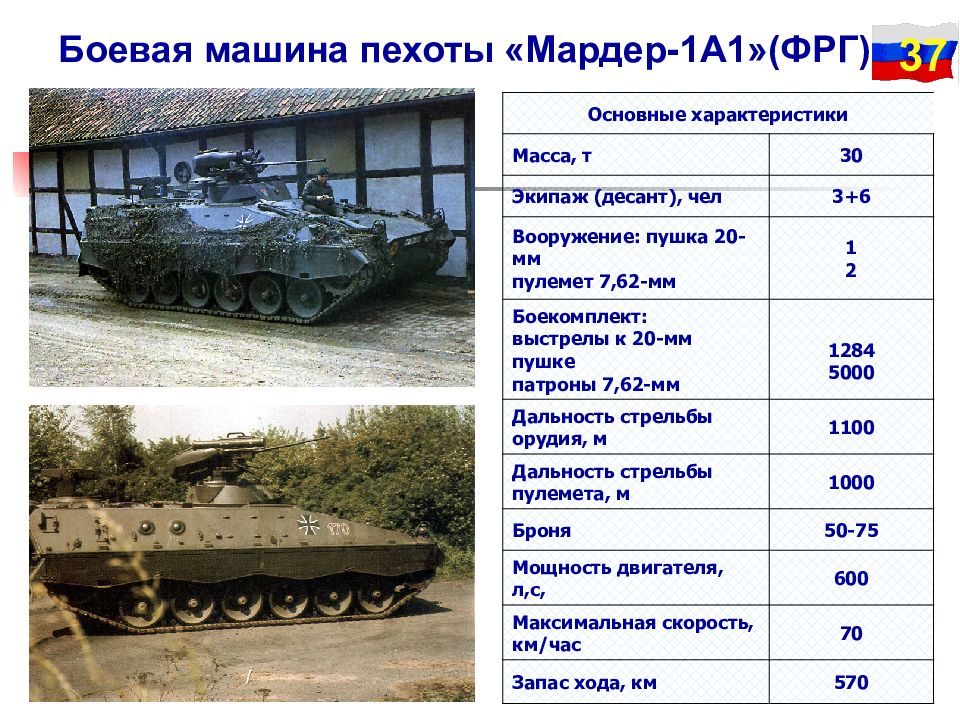

Боевая машина пехоты «Мардер-1А1»(ФРГ) Основные характеристики Масса, т 30 Экипаж (десант), чел 3+6 Вооружение: пушка 20-мм пулемет 7,62-мм 1 2 Боекомплект: выстрелы к 20-мм пушке патроны 7,62-мм 1284 5000 Дальность стрельбы орудия, м 1100 Дальность стрельбы пулемета, м 1000 Броня 50-75 Мощность двигателя, л,с, 600 Максимальная скорость, км/час 70 Запас хода, км 570 37
Тактико-технические характеристики Боевая масса, т 19,5 Экипаж + десант, чел 4 Размеры, м длина ширина Высота 5.3 2.69 2.52 Вооружение пушка Пулеметов х калибр, мм 20 мм 1 х 7,62 мм Боекомплект 96 3000 Скорость движения, км/ч максимальная по шоссе на плаву 80 5.8 Запас хода, км 480 БРМ «Лукс» (ФРГ) 38
Тактико-технические характеристики Боевая масса, т 17 Экипаж + десант, чел 2+10 Вооружение пушка Пулеметов х калибр, мм 20 мм 1 х 7,62 мм Дальность действительного огня из пушки 1000 м Бронепробиваемость с 1000 м 40 мм Боекомплект 500 3500 Скорость движения, км/ч максимальная по шоссе 80 Мощность двигателя 320 Запас хода, км 800 БТР «Фукс» (ФРГ) 39
Наименование образца Масса со снаря-женным магазином длина Начальная скорость пули Прицельная дальность Боевая скорострельность Выст/мин Емкость магази-на (ленты) пистолеты 11.43 мм «Кольт» США, 1926 г 1,36 218 250 68 14 7 9 мм «Вальтер» Р-1, ФРГ, 1938 г 0.88 218 340 50 16 8 40
Наименование образца Масса со снаря-женным магазином длина Начальная скорость пули Прицель ная даль ность Боевая скоро стрельность Выст/мин Емкость магази-на (ленты) винтовки 7.62 мм G-3. ФРГ, 1957 4,9 1020 800 400 100/600 20 5,56 мм М16А1, США, 1963 3,68 990 990 400 150\950 20,30 5,56 мм НК33А2, фрг,1976 4,99 920 920 400 100/650 20,40 5,56 мм М16А2, США, 1984 4.05 1000 930 800 150/940 20,30 41

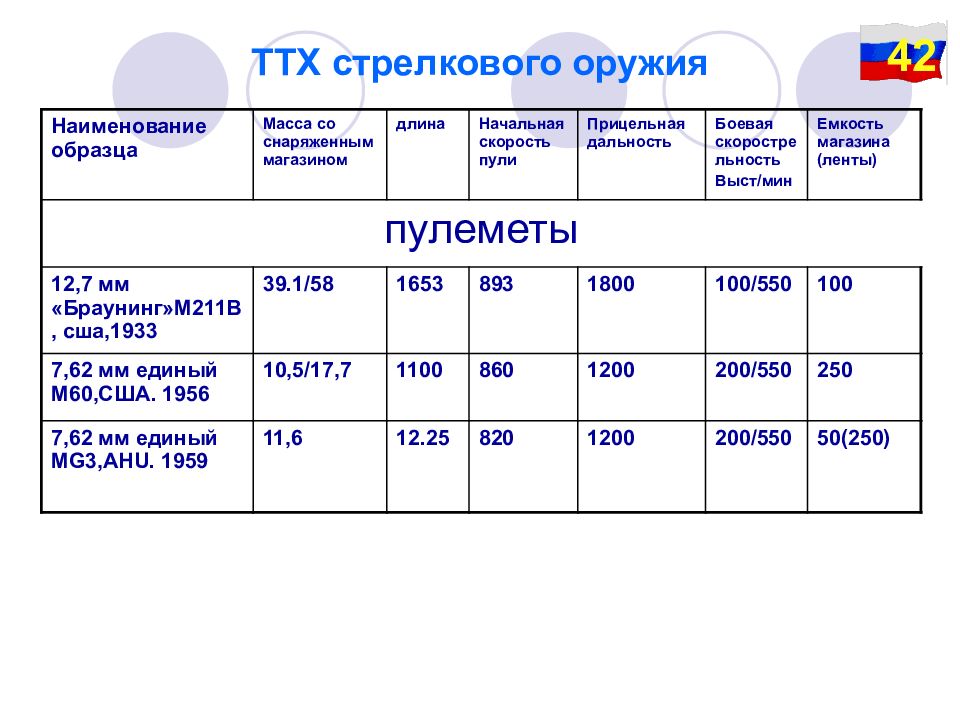

Наименование образца Масса со снаряженным магазином длина Начальная скорость пули Прицельная дальность Боевая скорострельность Выст/мин Емкость магазина (ленты) пулеметы 12,7 мм «Браунинг»М211В, сша,1933 39.1/58 1653 893 1800 100/550 100 7,62 мм единый М60,США. 1956 10,5/17,7 1100 860 1200 200/550 250 7,62 мм единый М G3, AHU. 195 9 11,6 12.25 820 1200 200/550 50(250) 42

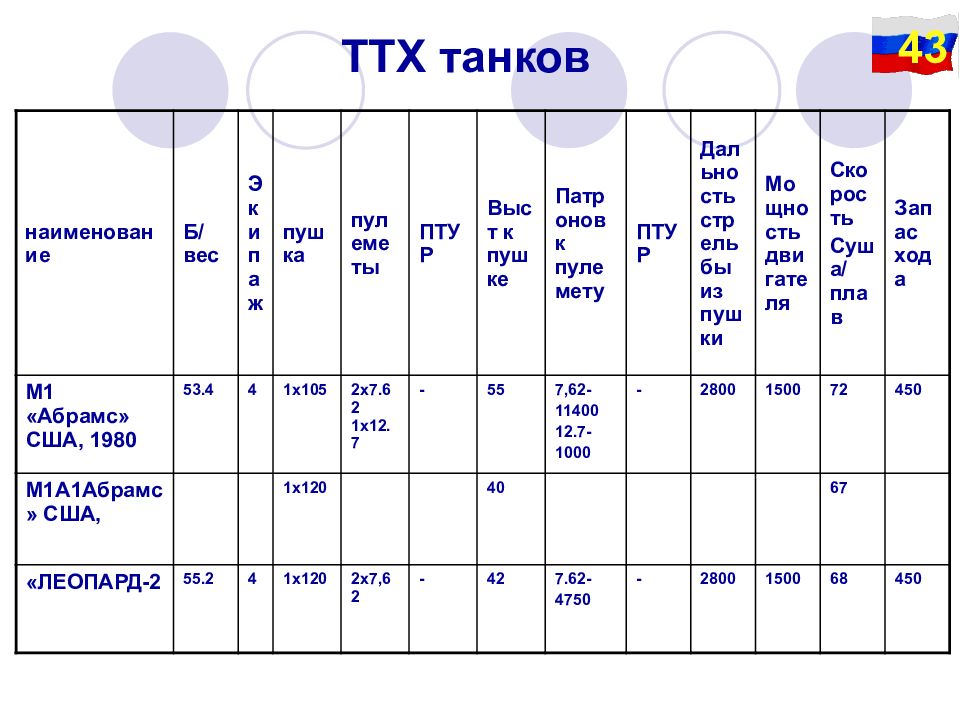

наименование Б/вес Экипаж пушка пулеметы ПТУР Выст к пушке Патронов к пулемету ПТУР Дальность стрельбы из пушки Мощность двигателя Скорость Суша/плав Запас хода М1 «Абрамс» США, 1980 53.4 4 1х105 2х7.62 1х12.7 - 55 7,62- 11400 12.7- 1000 - 2800 1500 72 450 М1А1Абрамс» США, 1х120 40 67 «ЛЕОПАРД-2 55.2 4 1х120 2х7,62 - 42 7.62- 4750 - 2800 1500 68 450 43

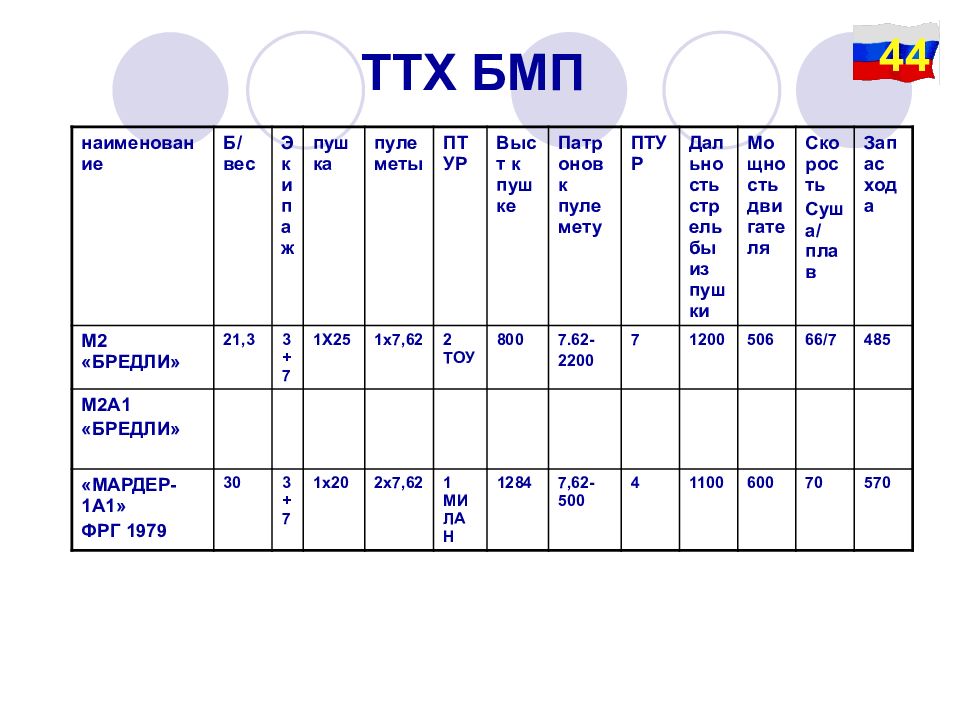

наименование Б/вес Экипаж пушка пулеметы ПТУР Выст к пушке Патронов к пулемету ПТУР Дальность стрельбы из пушки Мощность двигателя Скорость Суша/плав Запас хода М2 «БРЕДЛИ» 21,3 3+7 1Х25 1х7,62 2 ТОУ 800 7.62- 2200 7 1200 506 66/7 485 М2А1 «БРЕДЛИ» «МАРДЕР-1А1» ФРГ 1979 30 3+7 1х20 2х7,62 1 МИЛАН 1284 7,62-500 4 1100 600 70 570 44
