ОРГАНИЗАЦИЯ И ВООРУЖЕНИЕ АРМИЙ ОСНОВНЫХ ИНОСТРАННЫХ ГОСУДАРСТВ Федеральное государственное унитарное предприятие «НПП «Гамма» г. Москва, 2007 год Электронное учебно-методическое пособие (Организация Северо-Атлантического Договора – НАТО)

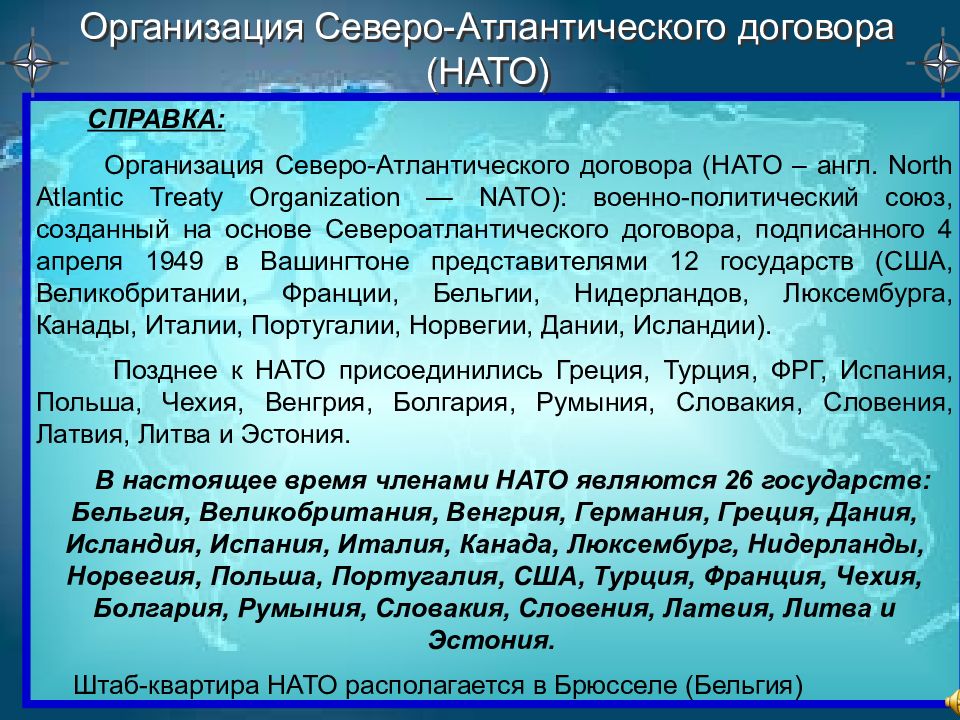

СПРАВКА: Организация Северо-Атлантического договора (НАТО – англ. North Atlantic Treaty Organization — NATO): военно-политический союз, созданный на основе Североатлантического договора, подписанного 4 апреля 1949 в Вашингтоне представителями 12 государств (США, Великобритании, Франции, Бельгии, Нидерландов, Люксембурга, Канады, Италии, Португалии, Норвегии, Дании, Исландии). Позднее к НАТО присоединились Греция, Турция, ФРГ, Испания, Польша, Чехия, Венгрия, Болгария, Румыния, Словакия, Словения, Латвия, Литва и Эстония. В настоящее время членами НАТО являются 26 государств: Бельгия, Великобритания, Венгрия, Германия, Греция, Дания, Исландия, Испания, Италия, Канада, Люксембург, Нидерланды, Норвегия, Польша, Португалия, США, Турция, Франция, Чехия, Болгария, Румыния, Словакия, Словения, Латвия, Литва и Эстония. Штаб-квартира НАТО располагается в Брюсселе (Бельгия) Организация Северо-Атлантического договора (НАТО)

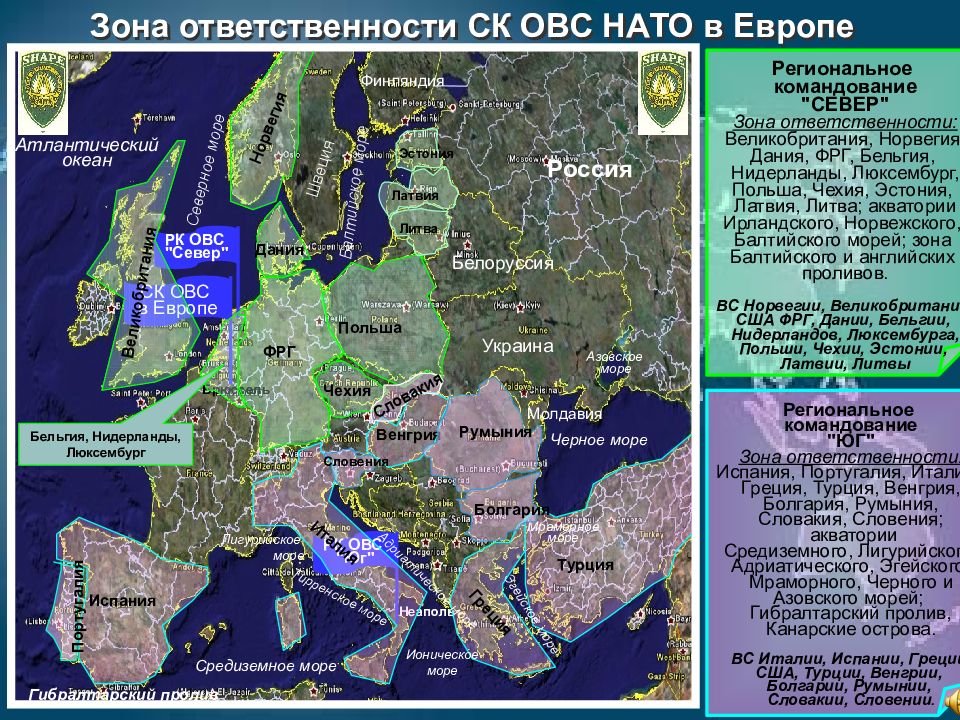

Россия Белоруссия Украина Молдавия Финляндия Швеция Зона ответственности СК ОВС НАТО в Европе Региональное командование "СЕВЕР" Зона ответственности: Великобритания, Норвегия, Дания, ФРГ, Бельгия, Нидерланды, Люксембург, Польша, Чехия, Эстония, Латвия, Литва; акватории Ирландского, Норвежского, Балтийского морей; зона Балтийского и английских проливов. ВС Норвегии, Великобритании, США ФРГ, Дании, Бельгии, Нидерландов, Люксембурга, Польши, Чехии, Эстонии, Латвии, Литвы Региональное командование "ЮГ" Зона ответственности: Испания, Португалия, Италия, Греция, Турция, Венгрия, Болгария, Румыния, Словакия, Словения; акватории Средиземного, Лигурийского, Адриатического, Эгейского, Мраморного, Черного и Азовского морей; Гибралтарский пролив, Канарские острова. ВС Италии, Испании, Греции, США, Турции, Венгрии, Болгарии, Румынии, Словакии, Словении. Северное море СК ОВС в Европе Брюссель РК ОВС "Север" Польша Норвегия ФРГ Дания Великобритания Чехия Бельгия, Нидерланды, Люксембург Атлантический океан Эстония Латвия Литва Балтийское море РК ОВС "Юг" Неаполь Турция Греция Венгрия Италия Испания Средиземное море Черное море Ионическое море Эгейское море Мраморное море Адриатическое море Тирренское море Лигурийское море Азовское море Румыния Болгария Словакия Словения Португалия Гибралтарский пролив
Вооруженные силы США
Штаб и штабная рота Командир дивизии Зенитный дивизион Инженерно- саперный батальон Батальон свзи Командование тыла Бригада армей- ской авиации Артиллерия дивизии Батальон разведки и РЭБ Штаб бригады Рота ЗОМП Рота военной полиции Танковая рота Танковый батальон (бртд-5, мд-4) Мотопехотный батальон (бртд-4, мд-5) Штаб и штаб.рота Мотопе- хотная рота Дивизион 155-мм СГ Батарея АИР Штаб и штаб. рота Протво- танковая рота Разведыват. батальон ДивизионРСЗО и 203,2-мм СГ Батальон ПТ вертолетов Верт.б-н общей поддержки Медицинский батальон Б-н транс- портный и снабжения Ремонтный батальон Штаб, шт. рота и центр МТО Б-н тылового обеспечения бригад мд бртд Личный состав 16600 16300 Танки 290 348 БМП/БРМ 736 670 РСЗО 9 9 Орудия ПА 138 138 ПТ средства 348 300 Средства ПВО 129 129 Вертолеты 146 146 Организация механизированной (бронетанковой) дивизии армии США

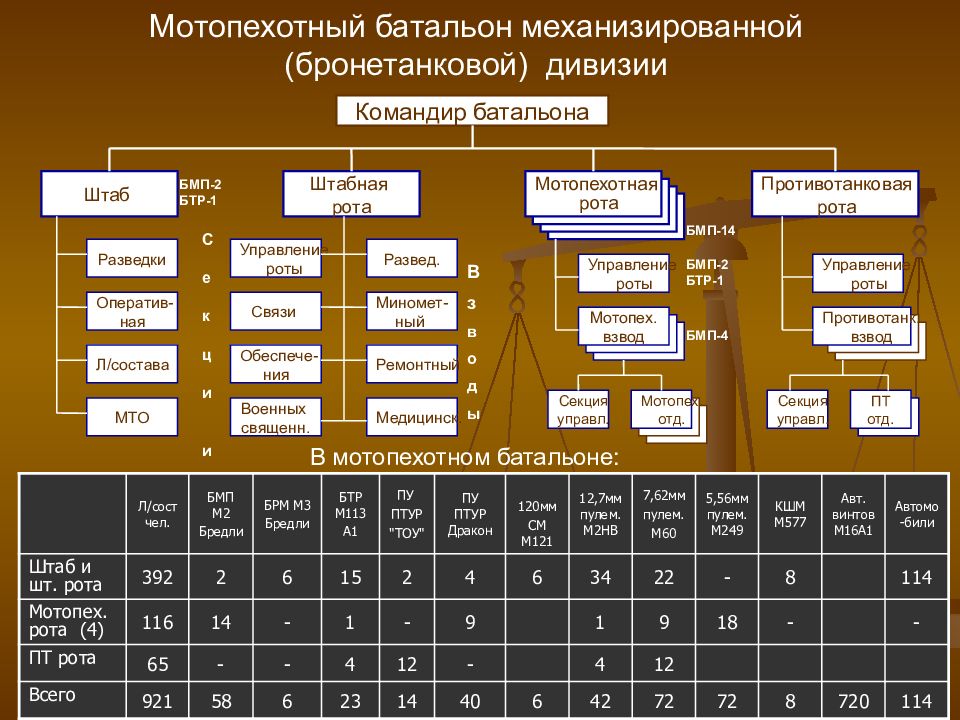

Мотопехотный батальон механизированной (бронетанковой) дивизии Командир батальона Штаб Штабная рота Мотопехотная рота Противотанковая рота Разведки Оператив- ная Л/состава МТО С е к ц и и Управление роты Связи Обеспече- ния Военных священн. Развед. Миномет- ный Медицинск. Ремонтный Мотопех. взвод Управление роты Секция управл. Мотопех. отд. Противотанк. взвод ПТ отд. В з в о д ы Управление роты Секция управл. В мотопехотном батальоне: Л/сост чел. БМП М2 Бредли БРМ М3 Бредли БТР М113 А1 ПУ ПТУР "ТОУ" ПУ ПТУР Дракон 120мм СМ М121 12,7мм пулем. М2НВ 7,62мм пулем. М60 5,56мм пулем. М249 КШМ М577 Авт. винтов М16А1 Автомо-били Штаб и шт. рота 392 2 6 15 2 4 6 34 22 - 8 114 Мотопех. рота (4) 116 14 - 1 - 9 1 9 18 - - ПТ рота 65 - - 4 12 - 4 12 Всего 921 58 6 23 14 40 6 42 72 72 8 720 114 БМП-14 БМП-4 БМП-2 БТР-1 БМП-2 БТР-1

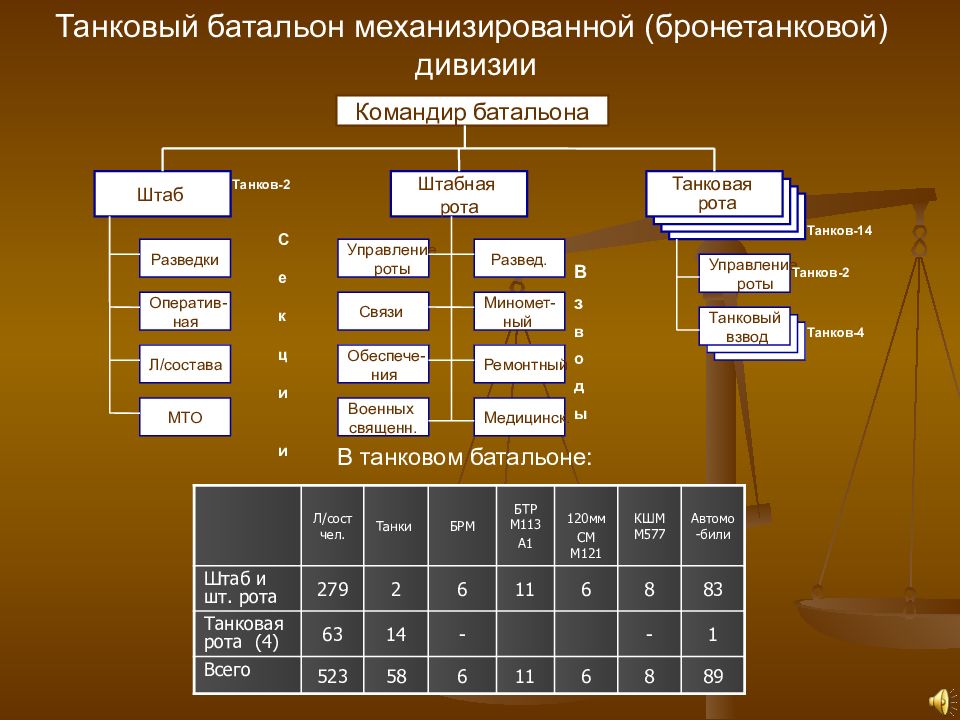

Танковый батальон механизированной (бронетанковой) дивизии Командир батальона Штаб Штабная рота Танковая рота Разведки Оператив- ная Л/состава МТО С е к ц и и Управление роты Связи Обеспече- ния Военных священн. Развед. Миномет- ный Медицинск. Ремонтный Танковый взвод Управление роты В з в о д ы В танковом батальоне: Л/сост чел. Танки БРМ БТР М113 А1 120мм СМ М121 КШМ М577 Автомо-били Штаб и шт. рота 279 2 6 11 6 8 83 Танковая рота (4) 63 14 - - 1 Всего 523 58 6 11 6 8 89 Танков-14 Танков-2 Танков-2 Танков-4
1

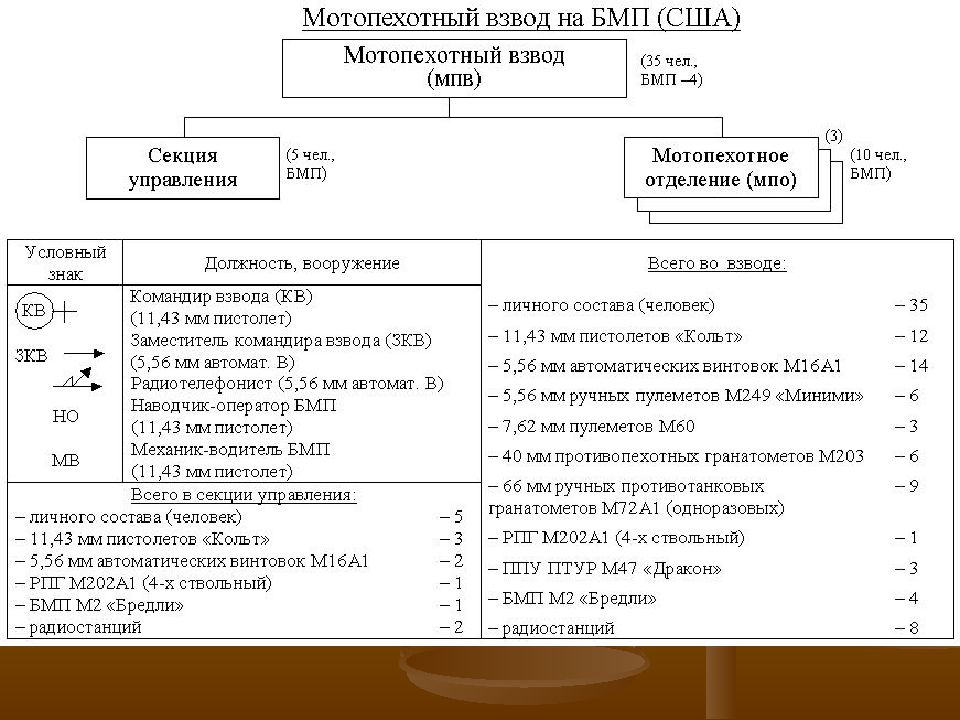

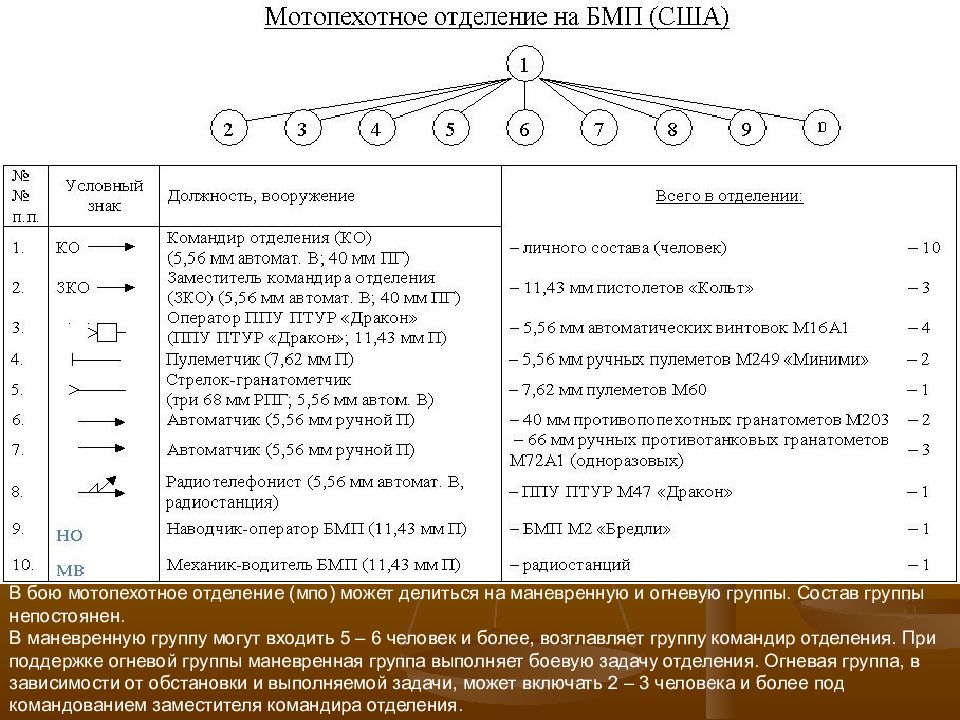

В бою мотопехотное отделение (мпо) может делиться на маневренную и огневую группы. Состав группы непостоянен. В маневренную группу могут входить 5 – 6 человек и более, возглавляет группу командир отделения. При поддержке огневой группы маневренная группа выполняет боевую задачу отделения. Огневая группа, в зависимости от обстановки и выполняемой задачи, может включать 2 – 3 человека и более под командованием заместителя командира отделения. 2
Техника и вооружение мотопехотного батальона армии США

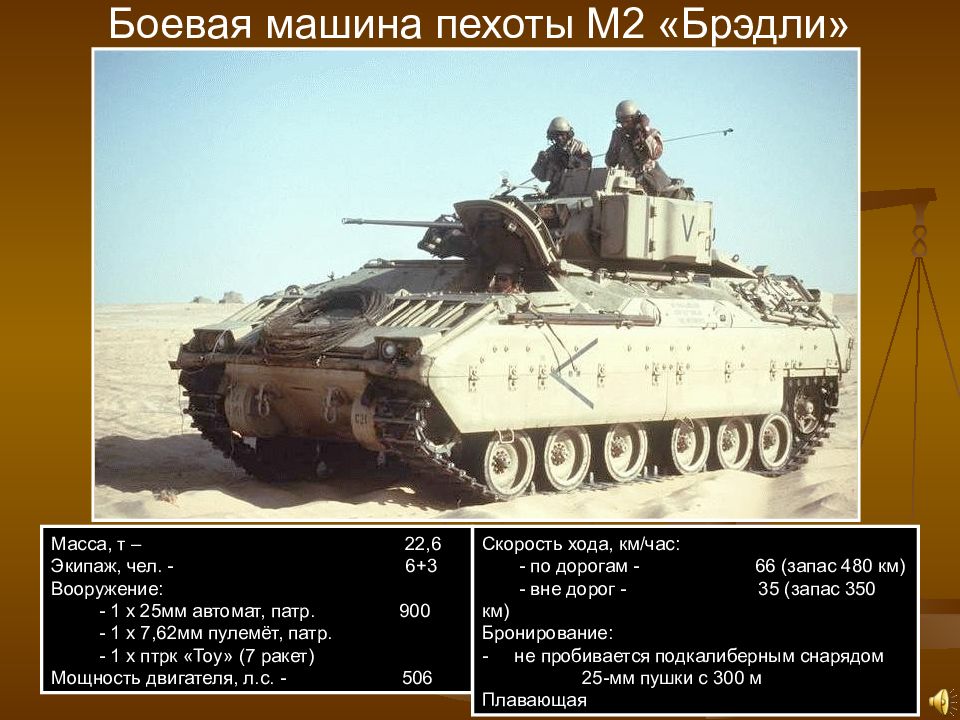

Масса, т – 22,6 Экипаж, чел. - 6+3 Вооружение: - 1 х 25мм автомат, патр. 900 - 1 х 7,62мм пулемёт, патр. - 1 х птрк «Тоу» (7 ракет) Мощность двигателя, л.с. - 506 Скорость хода, км/час: - по дорогам - 66 (запас 480 км) - вне дорог - 35 (запас 350 км) Бронирование: - не пробивается подкалиберным снарядом 25-мм пушки с 300 м Плавающая

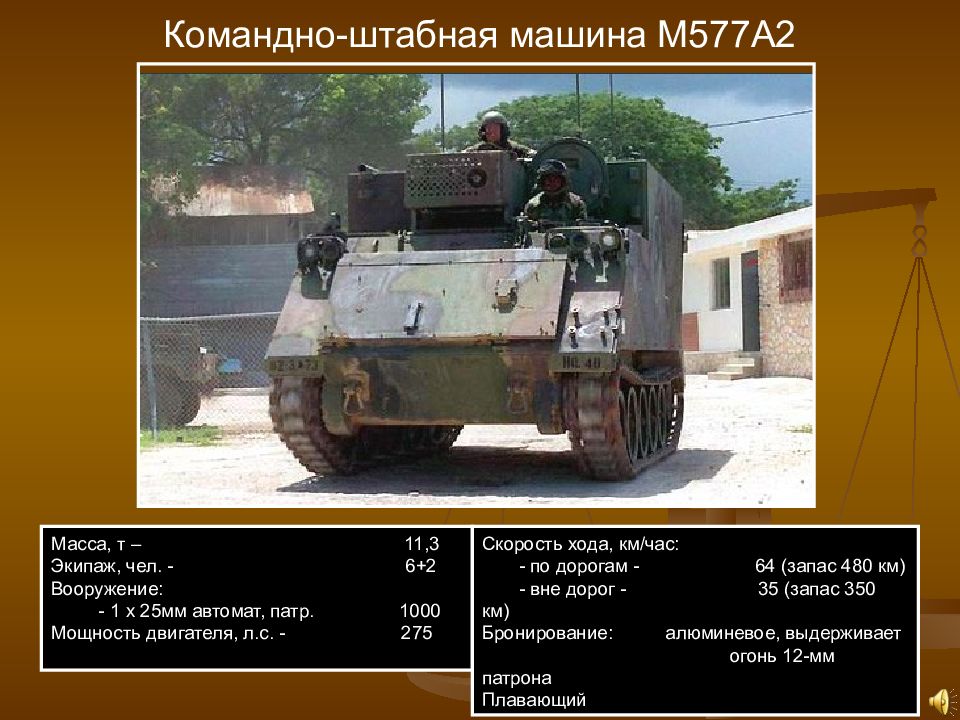

Масса, т – 11,3 Экипаж, чел. - 6+2 Вооружение: - 1 х 25мм автомат, патр. 1000 Мощность двигателя, л.с. - 275 Скорость хода, км/час: - по дорогам - 64 (запас 480 км) - вне дорог - 35 (запас 350 км) Бронирование: алюминевое, выдерживает огонь 12-мм патрона Плавающий

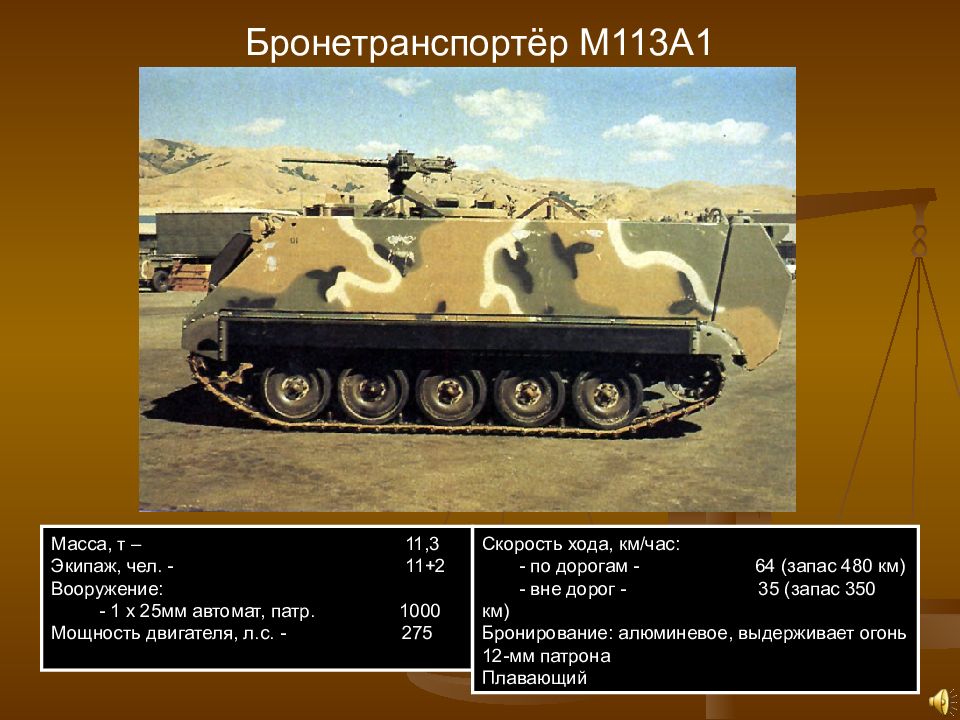

Масса, т – 11,3 Экипаж, чел. - 11+2 Вооружение: - 1 х 25мм автомат, патр. 1000 Мощность двигателя, л.с. - 275 Скорость хода, км/час: - по дорогам - 64 (запас 480 км) - вне дорог - 35 (запас 350 км) Бронирование: алюминевое, выдерживает огонь 12-мм патрона Плавающий

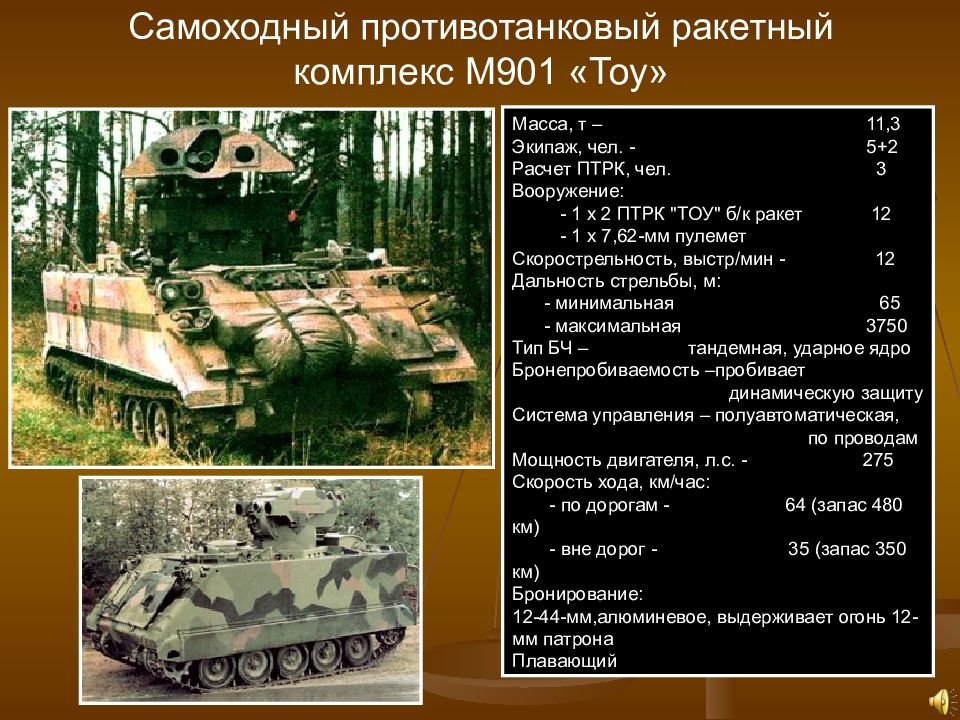

Масса, т – 11,3 Экипаж, чел. - 5+2 Расчет ПТРК, чел. 3 Вооружение: - 1 х 2 ПТРК "ТОУ" б/к ракет 12 - 1 х 7,62-мм пулемет Скорострельность, выстр/мин - 12 Дальность стрельбы, м: - минимальная 65 - максимальная 3750 Тип БЧ – тандемная, ударное ядро Бронепробиваемость –пробивает динамическую защиту Система управления – полуавтоматическая, по проводам Мощность двигателя, л.с. - 275 Скорость хода, км/час: - по дорогам - 64 (запас 480 км) - вне дорог - 35 (запас 350 км) Бронирование: 12-44-мм,алюминевое, выдерживает огонь 12-мм патрона Плавающий

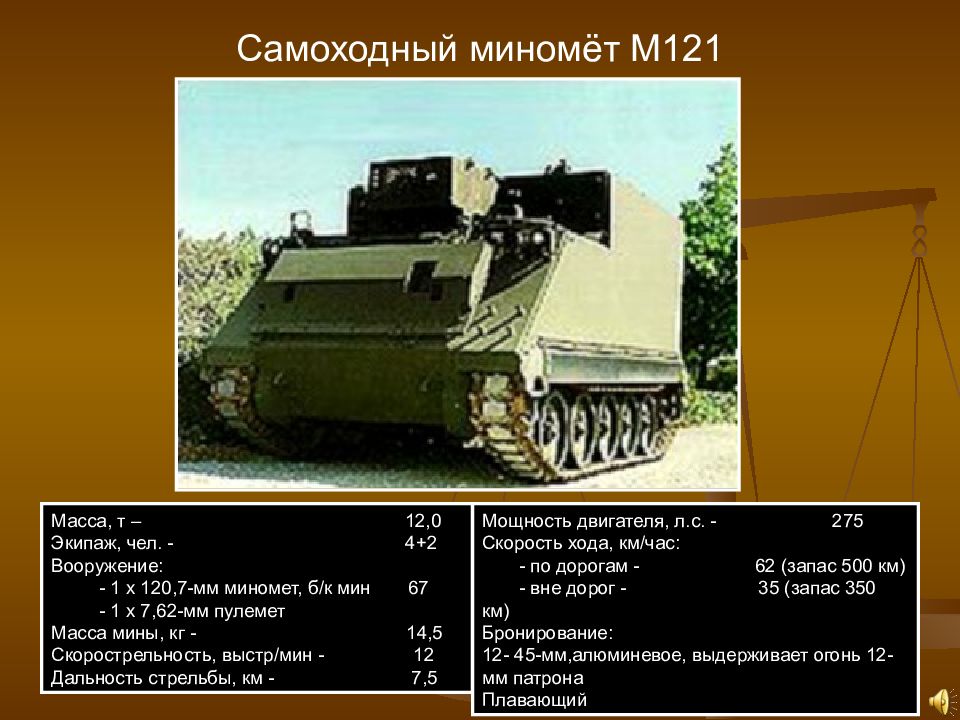

Масса, т – 12,0 Экипаж, чел. - 4+2 Вооружение: - 1 х 120,7-мм миномет, б/к мин 67 - 1 х 7,62-мм пулемет Масса мины, кг - 14,5 Скорострельность, выстр/мин - 12 Дальность стрельбы, км - 7,5 Мощность двигателя, л.с. - 275 Скорость хода, км/час: - по дорогам - 62 (запас 500 км) - вне дорог - 35 (запас 350 км) Бронирование: 12- 45-мм,алюминевое, выдерживает огонь 12-мм патрона Плавающий

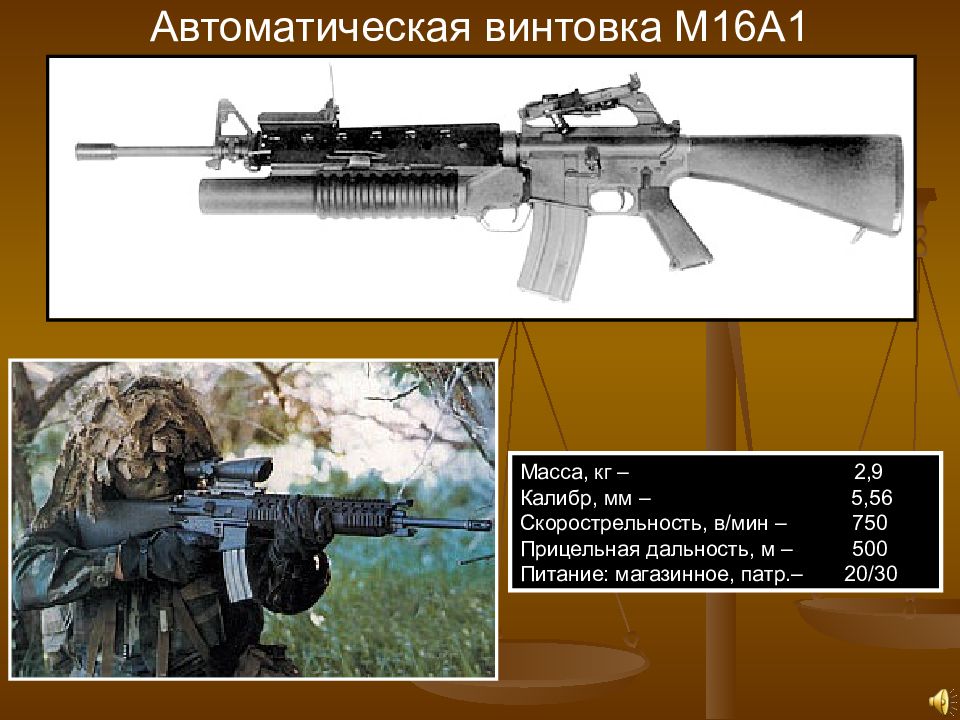

Масса, кг – 2,9 Калибр, мм – 5,56 Скорострельность, в/мин – 750 Прицельная дальность, м – 500 Питание: магазинное, патр.– 20/30
Масса, кг – 38 - на станке 58 Калибр, мм – 12,7 Скорострельность, в/мин– 600 Прицельная дальность, м – 1800 Питание: ленточное, патр. – 100

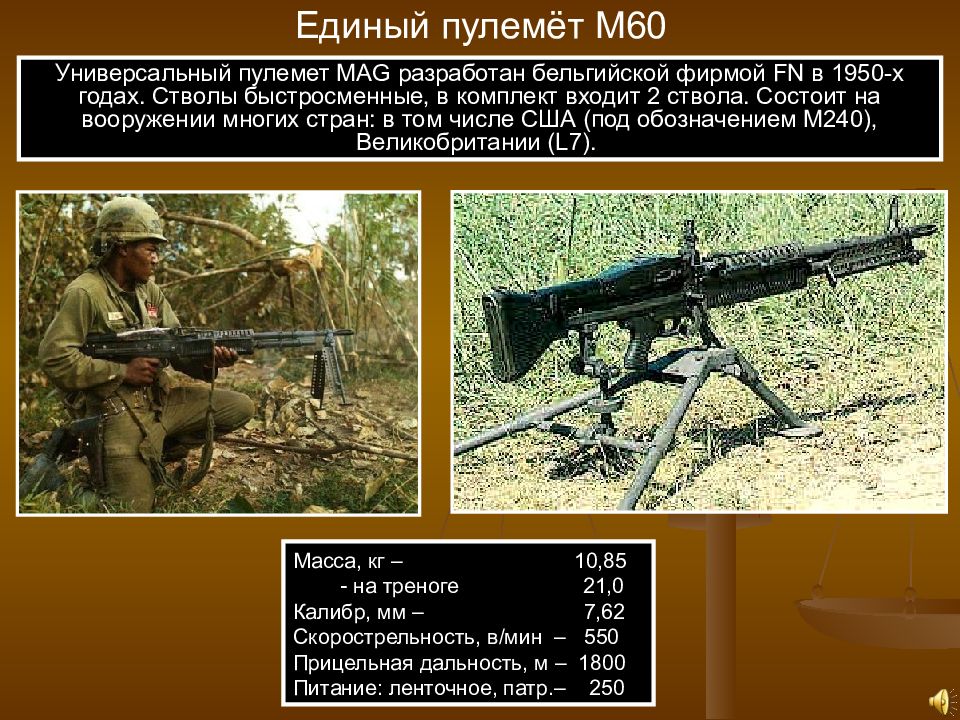

Масса, кг – 10,85 - на треноге 21,0 Калибр, мм – 7,62 Скорострельность, в/мин – 550 Прицельная дальность, м – 1800 Питание: ленточное, патр.– 250 Универсальный пулемет M AG разработан бельгийской фирмой FN в 1950-х годах. Стволы быстросменные, в комплект входит 2 ствола. Состоит на вооружении многих стран: в том числе США (под обозначением М240), Великобритании (L7).

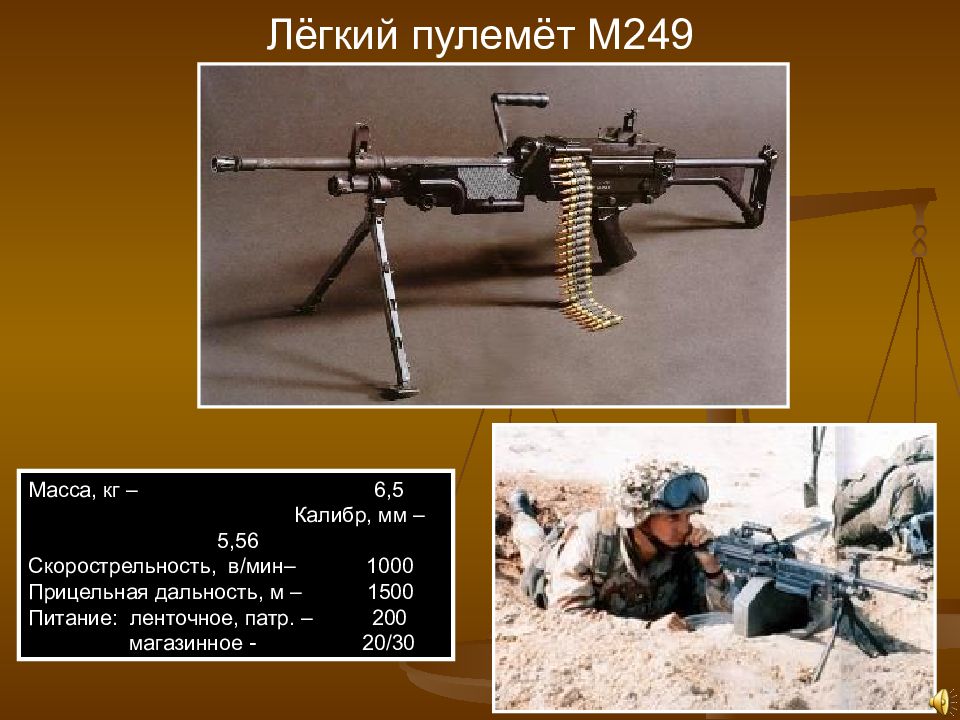

Масса, кг – 6,5 Калибр, мм – 5,56 Скорострельность, в/мин– 1000 Прицельная дальность, м – 1500 Питание: ленточное, патр. – 200 магазинное - 20/30
Масса, кг – 14 Расчёт, чел. - 2 Стартовая масса ракеты, кг – 7 Масса БЧ, кг - 3,3 Тип БЧ – кумулятивная Дальность стрельбы, м – 75-1000 Бронепробиваемость, мм – 500 Система управления – полуавтоматическая, по проводам

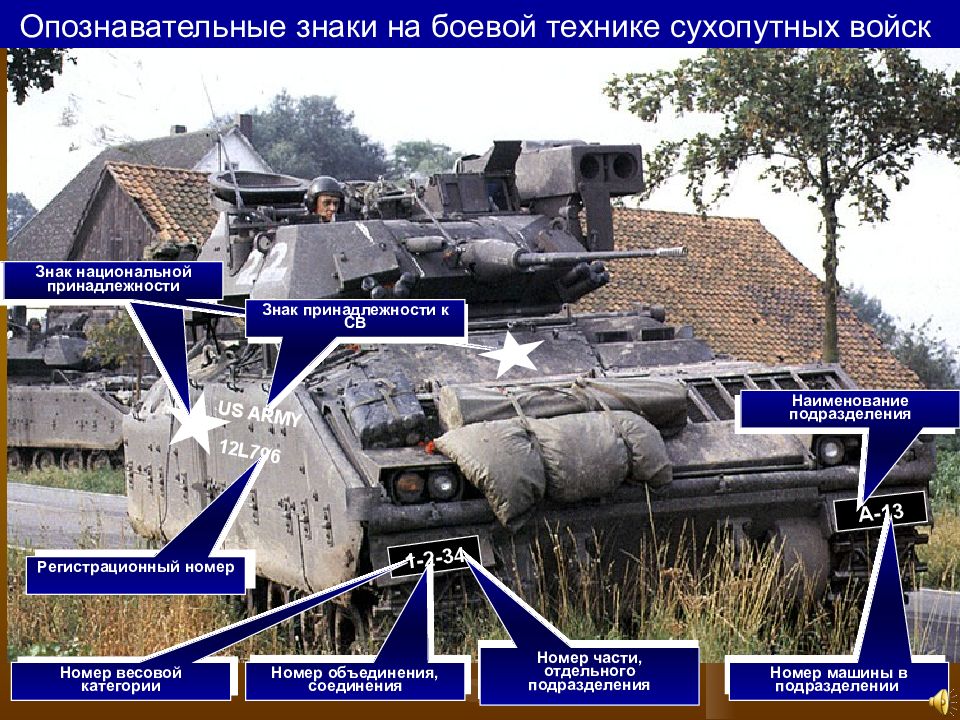

А-13 1-2-34 US ARMY 12L796 Опознавательные знаки на боевой технике сухопутных войск Регистрационный номер Номер весовой категории Номер объединения, соединения Номер части, отдельного подразделения Номер машины в подразделении Наименование подразделения Знак национальной принадлежности Знак национальной принадлежности Знак принадлежности к СВ

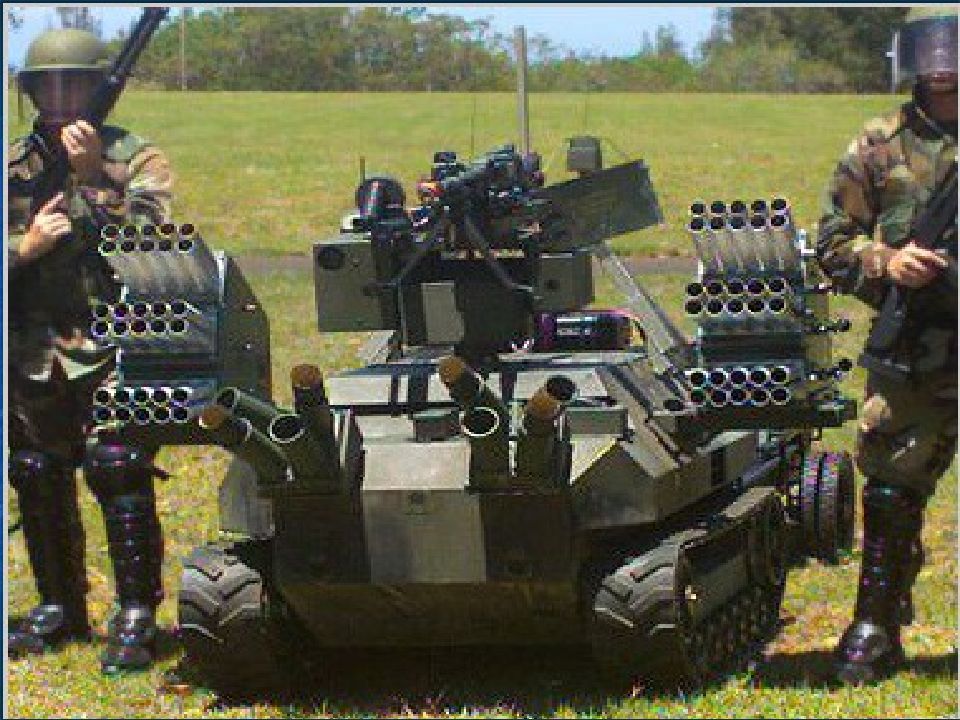

Направления развития сухопутных войск США

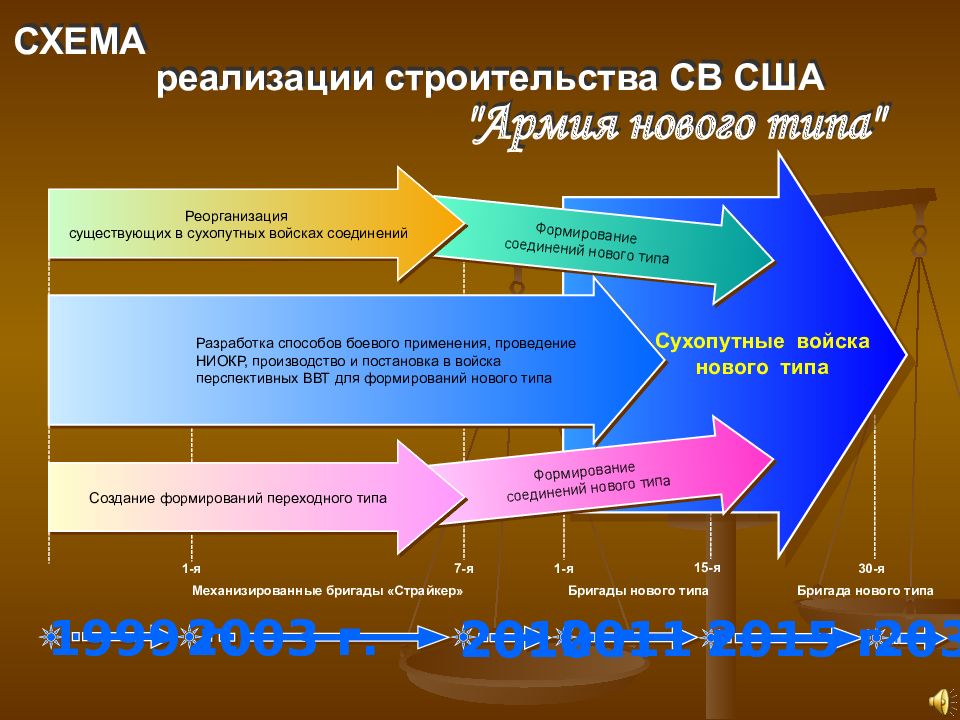

1-я 1-я 7-я 15-я 30-я Сухопутные войска нового типа Формирование соединений нового типа Реорганизация существующих в сухопутных войсках соединений Формирование соединений нового типа Создание формирований переходного типа Механизированные бригады «Страйкер» Бригады нового типа Бригада нового типа Разработка способов боевого применения, проведение НИОКР, производство и постановка в войска перспективных ВВТ для формирований нового типа 1999 г. 2003 г. 2010 г. 2030 г. 2011 г. 2015 г. 1999 г. 2003 г. 2010 г. 2030 г. 2011 г. 2015 г. СХЕМА реализации строительства СВ США "Армия нового типа"

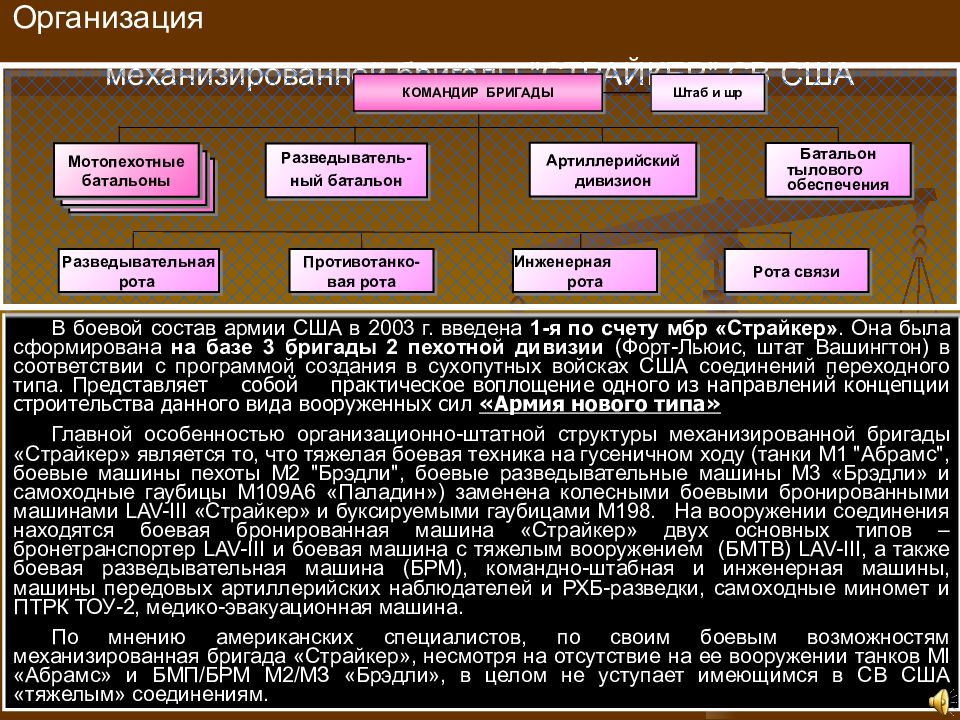

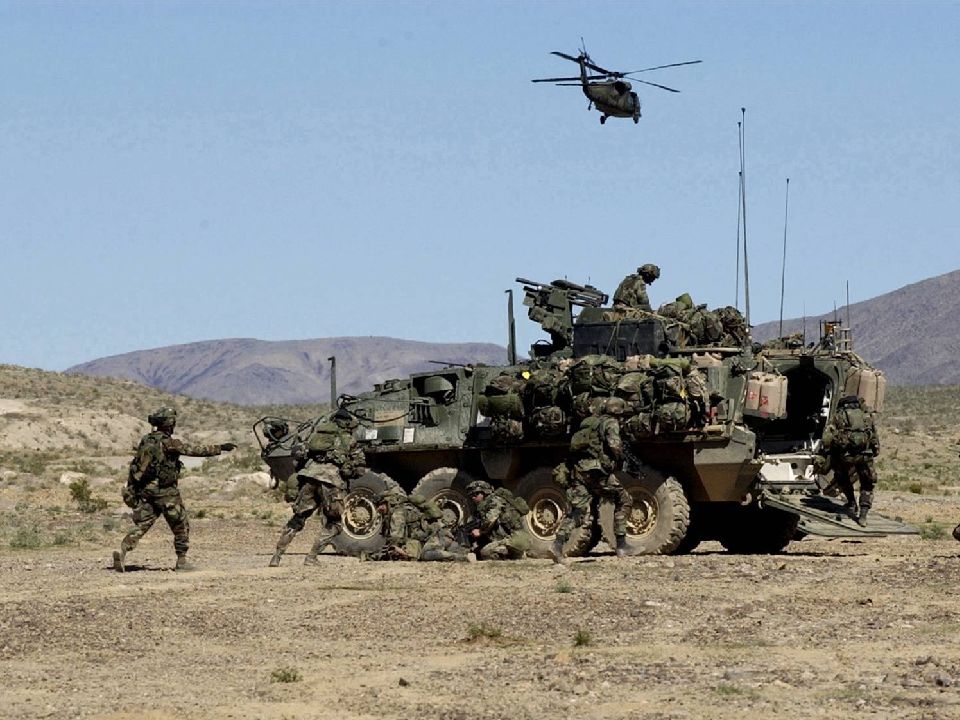

Организация механизированной бригады "СТРАЙКЕР" СВ США В боевой состав армии США в 2003 г. введена 1-я по счету мбр «Страйкер». Она была сформирована на базе 3 бригады 2 пехотной дивизии (Форт-Льюис, штат Вашингтон) в соответствии с программой создания в сухопутных войсках США соединений переходного типа. Пр едставляет собой практическое воплощение одного из направлений концепции строительства данного вида вооруженных сил «Армия нового типа» Главной особенностью организационно-штатной структуры механизированной бригады «Страйкер» является то, что тяжелая боевая техника на гусеничном ходу (танки М1 "Абрамс", боевые машины пехоты М2 "Брэдли", боевые разведывательные машины М3 «Брэдли» и самоходные гаубицы М109А6 «Паладин») заменена колесными боевыми бронированными машинами LAV-III «Страйкер» и буксируемыми гаубицами М198. На вооружении соединения находятся боевая бронированная машина «Страйкер» двух основных типов – бронетранспортер LAV-III и боевая машина с тяжелым вооружением (БМТВ) LAV-III, а также боевая разведывательная машина (БРМ), командно-штабная и инженерная машины, машины передовых артиллерийских наблюдателей и РХБ-разведки, самоходные миномет и ПТРК ТОУ-2, медико-эвакуационная машина. По мнению американских специалистов, по своим боевым возможностям механизированная бригада «Страйкер», несмотря на отсутствие на ее вооружении танков Ml «Абрамс» и БМП/БРМ М2/МЗ «Брэдли», в целом не уступает имеющимся в СВ США «тяжелым» соединениям. Противотанко-вая рота Инженерная рота Рота связи Разведывательная рота Мотопехотные батальоны Разведыватель-ный батальон Артиллерийский дивизион Батальон тылового обеспечения КОМАНДИР БРИГАДЫ Штаб и шр
Организация основных подразделений механизированной бригады "СТРАЙКЕР"

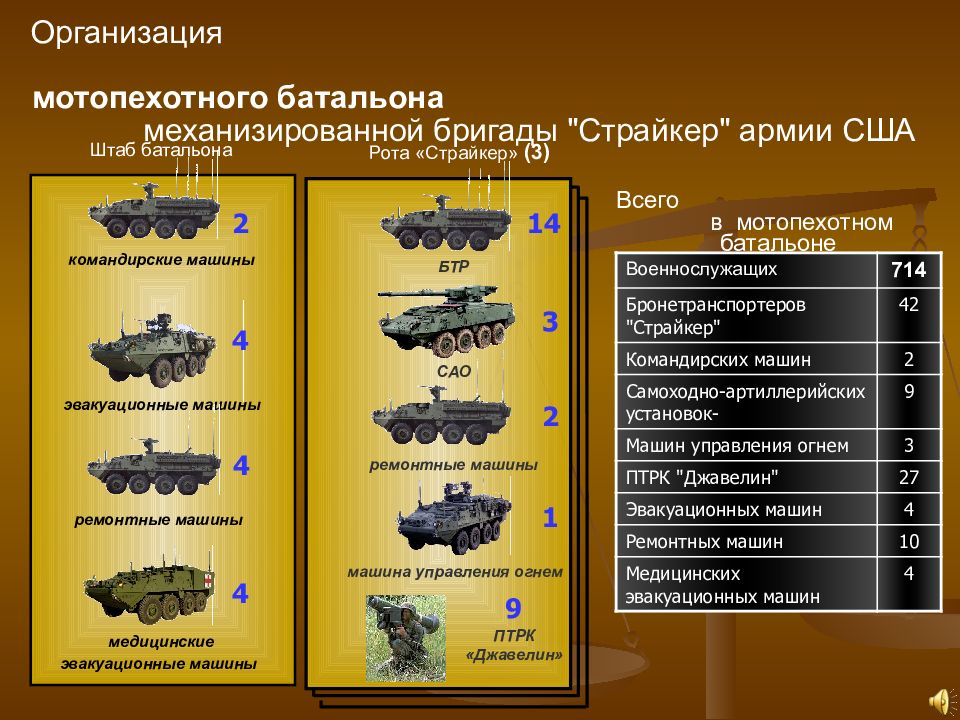

Всего в мотопехотном батальоне Штаб батальона Рота « Страйкер » (3) Организация мотопехотного батальона механизированной бригады "Страйкер" армии США команд ирские машины эвак уационные машины рем онтные машины мед ицинские эвакуац ионные машины 2 4 4 4 БТР САО ремонтные машины машина управления огнем ПТРК « Джавелин » 14 3 2 1 9 В оеннослужащих 714 Бронетранспортеров "Страйкер" 42 Командирских машин 2 Самоходно-артиллерийских установок- 9 Машин управления огнем 3 ПТРК "Джавелин" 27 Эвакуационных машин 4 Ремонтных машин 10 Медицинских эвакуационных машин 4

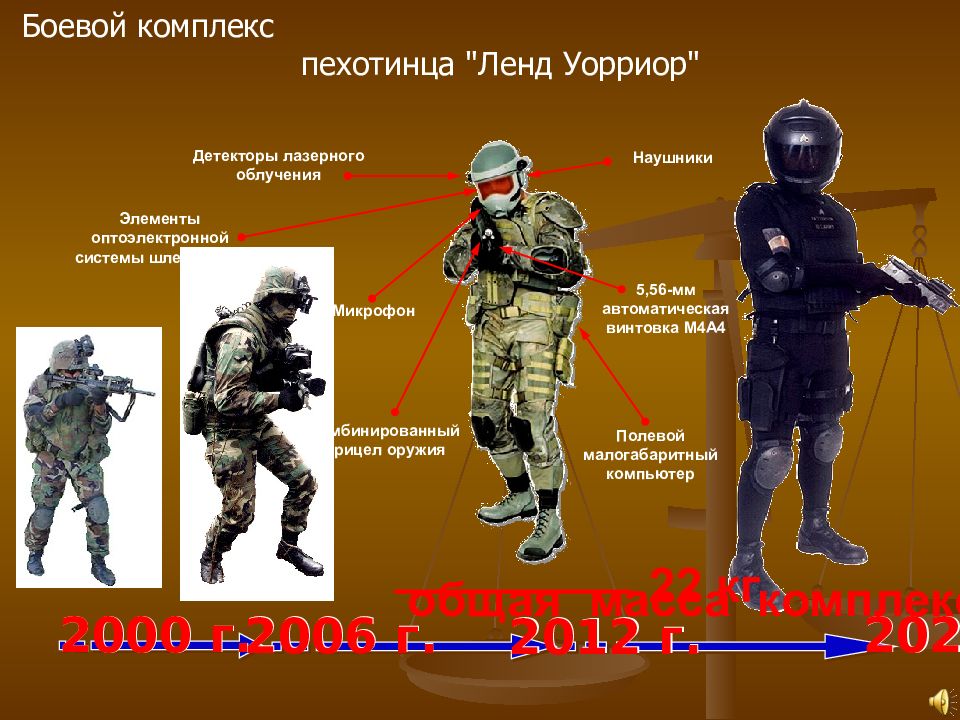

Детекторы лазерного облучения Элементы оптоэлектронной системы шлем-маски Микрофон Комбинированный прицел оружия Наушники 5,56-мм автоматическая винтовка М4А4 Полевой малогабаритный компьютер 2000 г. 2006 г. 2012 г. 2020 г. общая масса комплекса не более 22 кг 2000 г. 2006 г. 2012 г. 2020 г. Боевой комплекс пехотинца "Ленд Уорриор"

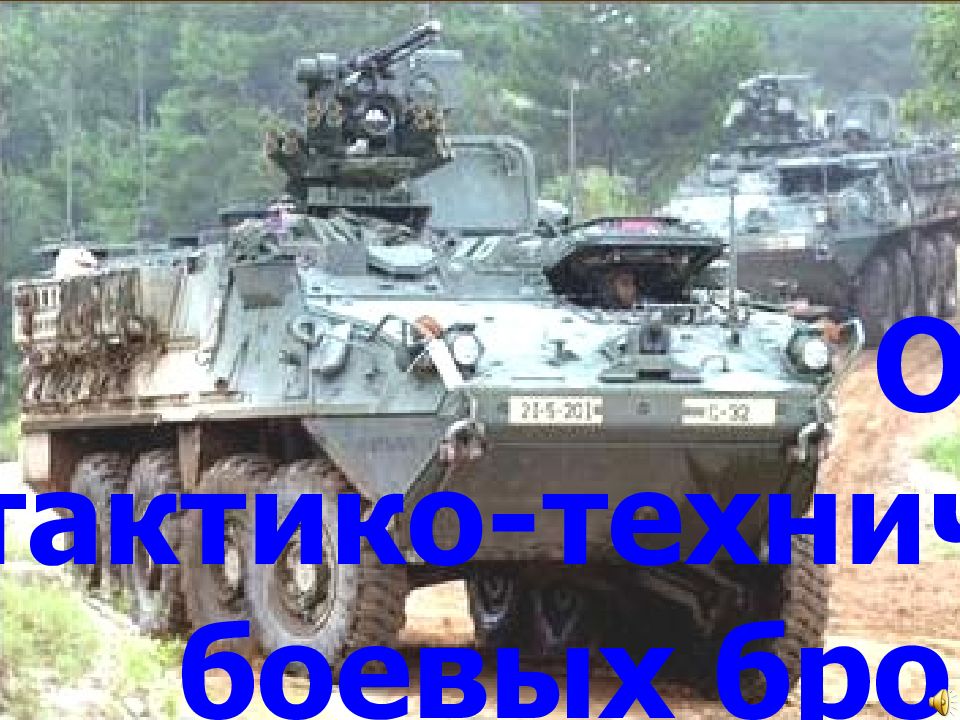

Основные тактико-технические характеристики боевых бронированных машин семейства "СТРАЙКЕР"

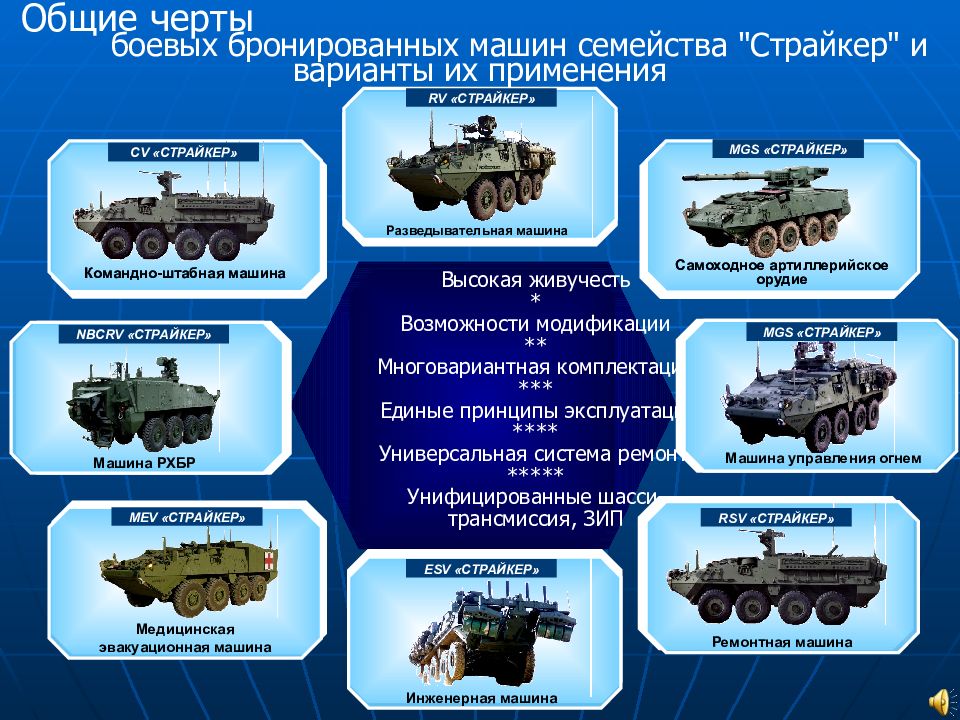

Общие черты боевых бронированных машин семейства "Страйкер" и варианты их применения Высокая живучесть * Возможности модификации ** Многовариантная комплектация *** Единые принципы эксплуатации **** Универсальная система ремонта ***** Унифицированные шасси, трансмиссия, ЗИП К оманд но-штабная машин а CV «СТРАЙКЕР» Разведывательная машина RV «СТРАЙКЕР» М ед ицинская эвакуац ионная машин а MEV «СТРАЙКЕР» М ашина управления огнем MGS «СТРАЙКЕР» М ашин а РХБР NBCRV «СТРАЙКЕР» Инженерная машин а ESV «СТРАЙКЕР» Р емонтн ая машин а RSV «СТРАЙКЕР» Самоходное артиллерийское орудие MGS «СТРАЙКЕР»
Базовая боевая бронированная машина "СТРАЙКЕР" Основные тактико-технические характеристики Масса, т 17,2 Экипаж, чел 2+9 Вооружение: - 12,7-мм пулемет М2 (б/к, патронов) - или 40-мм гранатомет Mk19 ( б / к, гранат) - система дымопуска 1 (2000) 1(448) + Средства управления - система цифровой УКВ р/связи СВ и ВВС - спутниковая связь - КВ р/станция, внутреннее переговорное устройство - навигационная система GPS + + + + Броневая защита, мм 14,5 Авиатранспортабельность, ед: - С-130 - С-17 - С-5 1 3 4 Максимальная скорость, км/час 97 Запас хода при емкости топливных баков 300 литров, км 530 Мощность двигателя, л.с. 350 Преодолеваемые препятствия, см: - вертикальная стенка - глубина брода 58 195 Габариты, м: - высота – боевая/транспортная - ширина – боевая/транспортная - длина – боевая транспортная 3,12/2,63 2,95/2,86 7,27 Перед отправкой в зону боевых действий на корпусе машин устанавливались специальные решетчатые экраны, предназначенные для защиты от кумулятивных выстрелов.

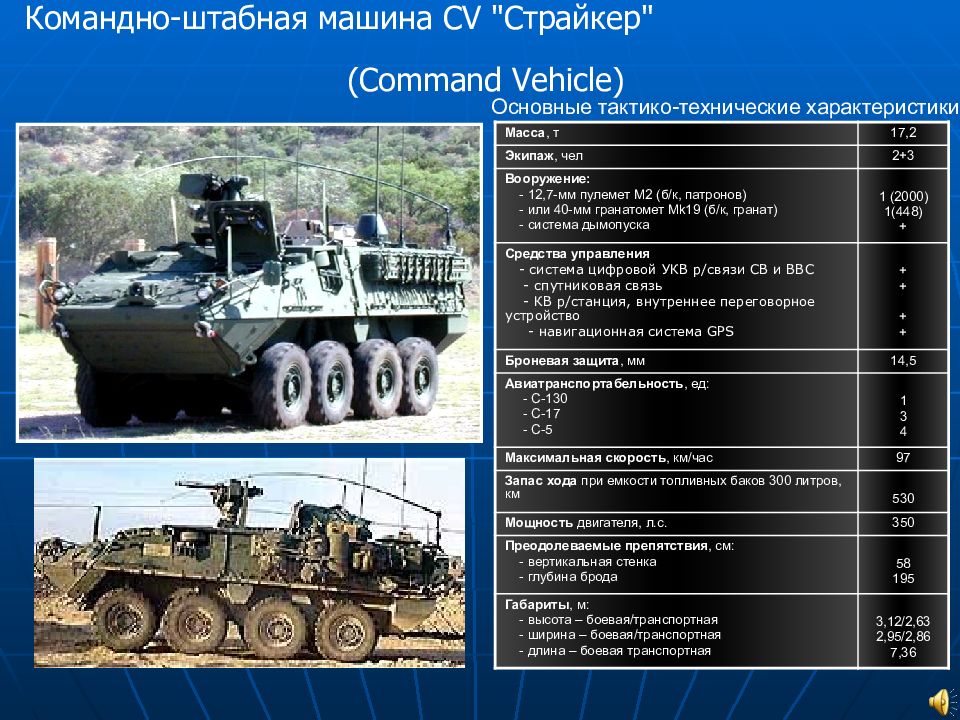

Командно-штабная машина CV "Страйкер" (Command Vehicle) Основные тактико-технические характеристики Масса, т 17,2 Экипаж, чел 2+3 Вооружение: - 12,7-мм пулемет М2 (б/к, патронов) - или 40-мм гранатомет Mk19 ( б / к, гранат) - система дымопуска 1 (2000) 1(448) + Средства управления - система цифровой УКВ р/связи СВ и ВВС - спутниковая связь - КВ р/станция, внутреннее переговорное устройство - навигационная система GPS + + + + Броневая защита, мм 14,5 Авиатранспортабельность, ед: - С-130 - С-17 - С-5 1 3 4 Максимальная скорость, км/час 97 Запас хода при емкости топливных баков 300 литров, км 530 Мощность двигателя, л.с. 350 Преодолеваемые препятствия, см: - вертикальная стенка - глубина брода 58 195 Габариты, м: - высота – боевая/транспортная - ширина – боевая/транспортная - длина – боевая транспортная 3,12/2,63 2,95/2,86 7,36

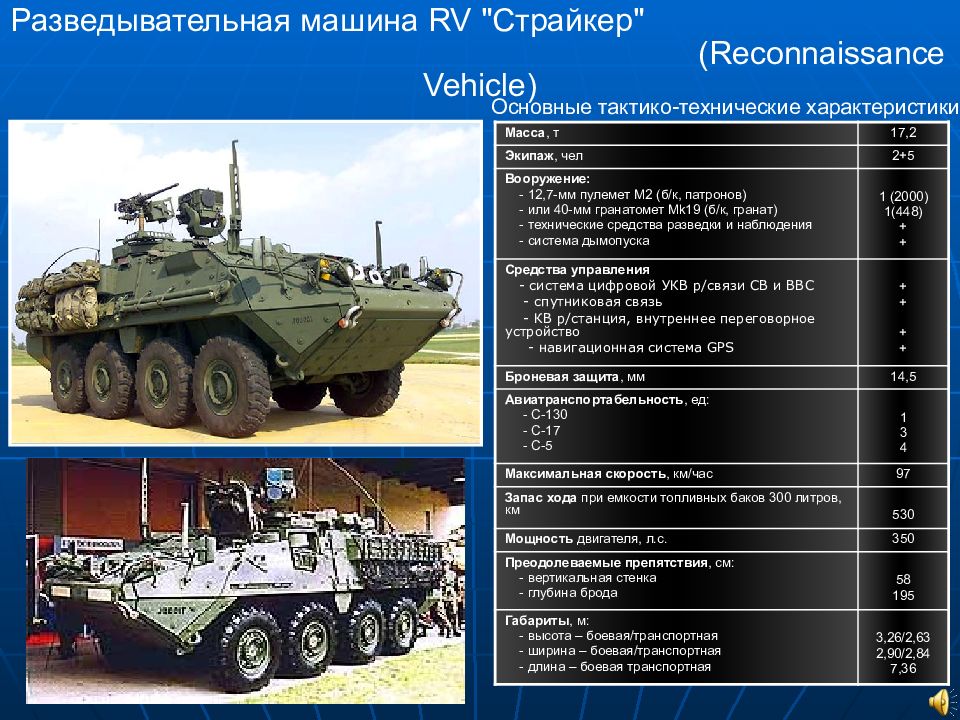

Разведывательная машина RV "Страйкер" (Reconnaissance Vehicle) Основные тактико-технические характеристики Масса, т 17,2 Экипаж, чел 2+5 Вооружение: - 12,7-мм пулемет М2 (б/к, патронов) - или 40-мм гранатомет Mk19 ( б / к, гранат) - технические средства разведки и наблюдения - система дымопуска 1 (2000) 1(448) + + Средства управления - система цифровой УКВ р/связи СВ и ВВС - спутниковая связь - КВ р/станция, внутреннее переговорное устройство - навигационная система GPS + + + + Броневая защита, мм 14,5 Авиатранспортабельность, ед: - С-130 - С-17 - С-5 1 3 4 Максимальная скорость, км/час 97 Запас хода при емкости топливных баков 300 литров, км 530 Мощность двигателя, л.с. 350 Преодолеваемые препятствия, см: - вертикальная стенка - глубина брода 58 195 Габариты, м: - высота – боевая/транспортная - ширина – боевая/транспортная - длина – боевая транспортная 3,26/2,63 2,90/2,84 7,36

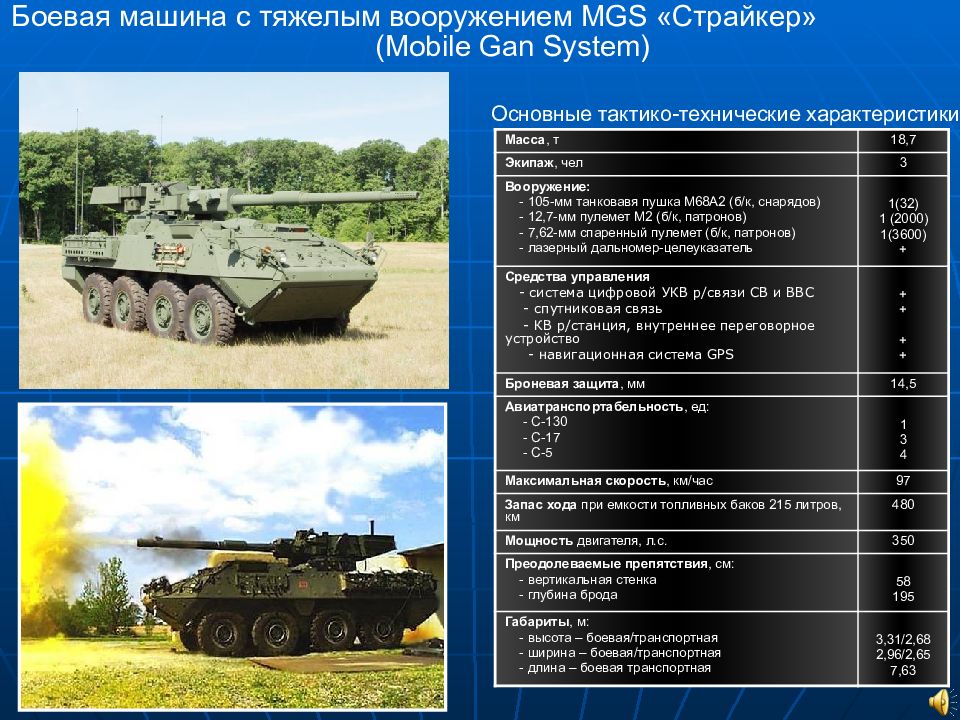

Боевая машина с тяжелым вооружением MGS «Страйкер» (Mobile Gan System) Основные тактико-технические характеристики Масса, т 18,7 Экипаж, чел 3 Вооружение: - 105-мм танковавя пушка М68А2 (б/к, снарядов) - 12,7-мм пулемет М2 (б/к, патронов) - 7,62-мм спаренный пулемет (б/к, патронов) - лазерный дальномер-целеуказатель 1(32) 1 (2000) 1( 3600 ) + Средства управления - система цифровой УКВ р/связи СВ и ВВС - спутниковая связь - КВ р/станция, внутреннее переговорное устройство - навигационная система GPS + + + + Броневая защита, мм 14,5 Авиатранспортабельность, ед: - С-130 - С-17 - С-5 1 3 4 Максимальная скорость, км/час 97 Запас хода при емкости топливных баков 215 литров, км 480 Мощность двигателя, л.с. 350 Преодолеваемые препятствия, см: - вертикальная стенка - глубина брода 58 195 Габариты, м: - высота – боевая/транспортная - ширина – боевая/транспортная - длина – боевая транспортная 3,31/2,68 2,96/2,65 7,63

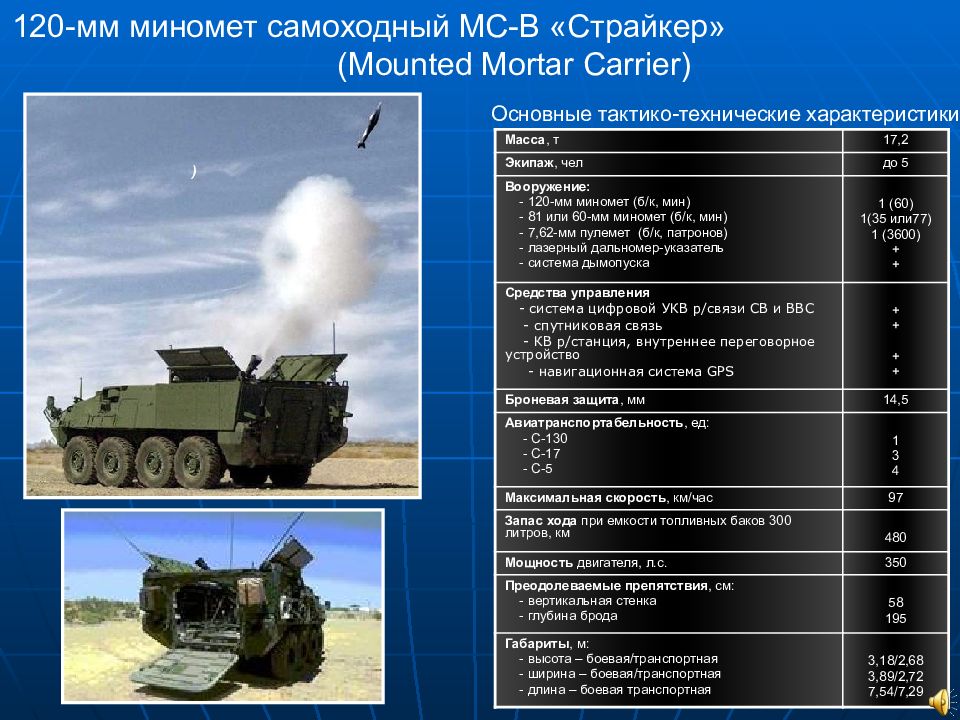

120-мм миномет самоходный MC-B «Страйкер» (Mounted Mortar Carrier ) ) Основные тактико-технические характеристики Масса, т 17,2 Экипаж, чел до 5 Вооружение: - 120-мм миномет (б/к, мин) - 81 или 60-мм миномет (б/к, мин) - 7,62-мм пулемет (б/к, патронов) - лазерный дальномер-указатель - система дымопуска 1 (60) 1( 35 или77 ) 1 (3600) + + Средства управления - система цифровой УКВ р/связи СВ и ВВС - спутниковая связь - КВ р/станция, внутреннее переговорное устройство - навигационная система GPS + + + + Броневая защита, мм 14,5 Авиатранспортабельность, ед: - С-130 - С-17 - С-5 1 3 4 Максимальная скорость, км/час 97 Запас хода при емкости топливных баков 300 литров, км 480 Мощность двигателя, л.с. 350 Преодолеваемые препятствия, см: - вертикальная стенка - глубина брода 58 195 Габариты, м: - высота – боевая/транспортная - ширина – боевая/транспортная - длина – боевая транспортная 3,18/2,68 3,89/2,72 7,54/7,29

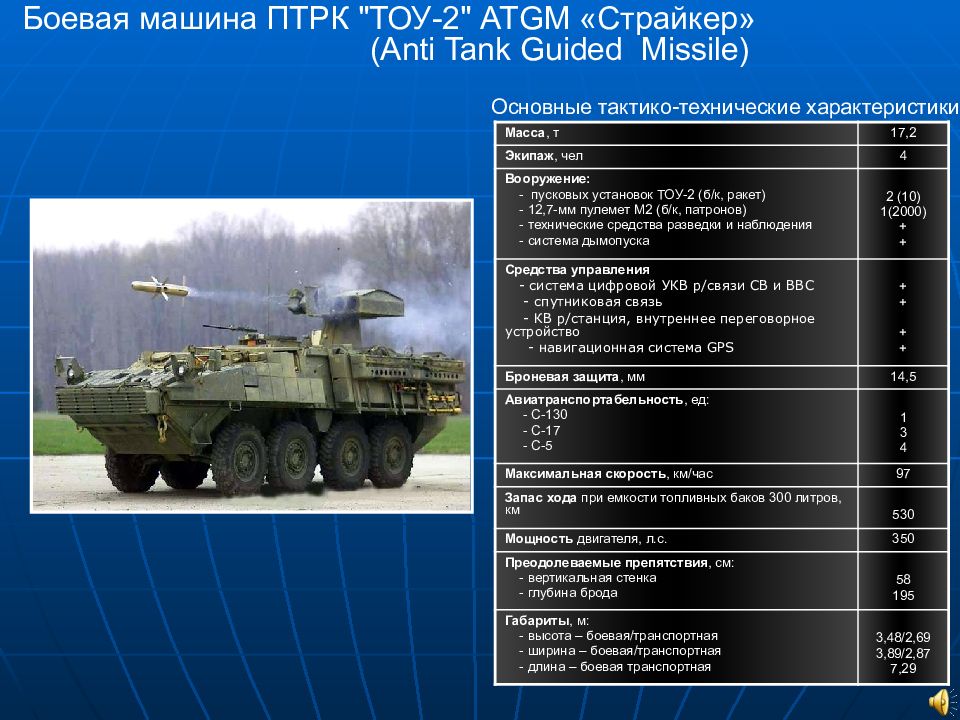

Боевая машина ПТРК "ТОУ-2" ATGM «Страйкер» (Anti Tank Guided Missile) Основные тактико-технические характеристики Масса, т 17,2 Экипаж, чел 4 Вооружение: - пусковых установок ТОУ-2 (б/к, ракет) - 12,7-мм пулемет М2 (б/к, патронов) - технические средства разведки и наблюдения - система дымопуска 2 (10) 1( 2000 ) + + Средства управления - система цифровой УКВ р/связи СВ и ВВС - спутниковая связь - КВ р/станция, внутреннее переговорное устройство - навигационная система GPS + + + + Броневая защита, мм 14,5 Авиатранспортабельность, ед: - С-130 - С-17 - С-5 1 3 4 Максимальная скорость, км/час 97 Запас хода при емкости топливных баков 300 литров, км 530 Мощность двигателя, л.с. 350 Преодолеваемые препятствия, см: - вертикальная стенка - глубина брода 58 195 Габариты, м: - высота – боевая/транспортная - ширина – боевая/транспортная - длина – боевая транспортная 3,48/2,69 3,89/2,87 7,29
Инженерная машина ESV «Страйкер» (Engineer Support Vehicle) Основные тактико-технические характеристики Масса, т 18,7 Экипаж, чел 2+6 Вооружение: - 7,62-мм пулемет (б/к, патронов) - система дымопуска 1 (3600) + Специальное инженерное оборудование: - минные тралы каткового и ножевого типа - электромагнитный трал - устройство обозначения проделанного прохода + + + Средства управления - система цифровой УКВ р/связи СВ и ВВС - спутниковая связь - КВ р/станция, внутреннее переговорное устройство - навигационная система GPS + + + + Броневая защита, мм 14,5 Авиатранспортабельность, ед: - С-130 - С-17 - С-5 1 3 4 Максимальная скорость, км/час 97 Запас хода при емкости топливных баков 300 литров, км 530 Мощность двигателя, л.с. 350 Преодолеваемые препятствия, см: - вертикальная стенка - глубина брода 58 195 Габариты, м: - высота – боевая/транспортная - ширина – боевая/транспортная - длина – боевая транспортная 3,18/2,68 2,90/2,84 7,58/7,29
Вооруженные силы Ф Р Г

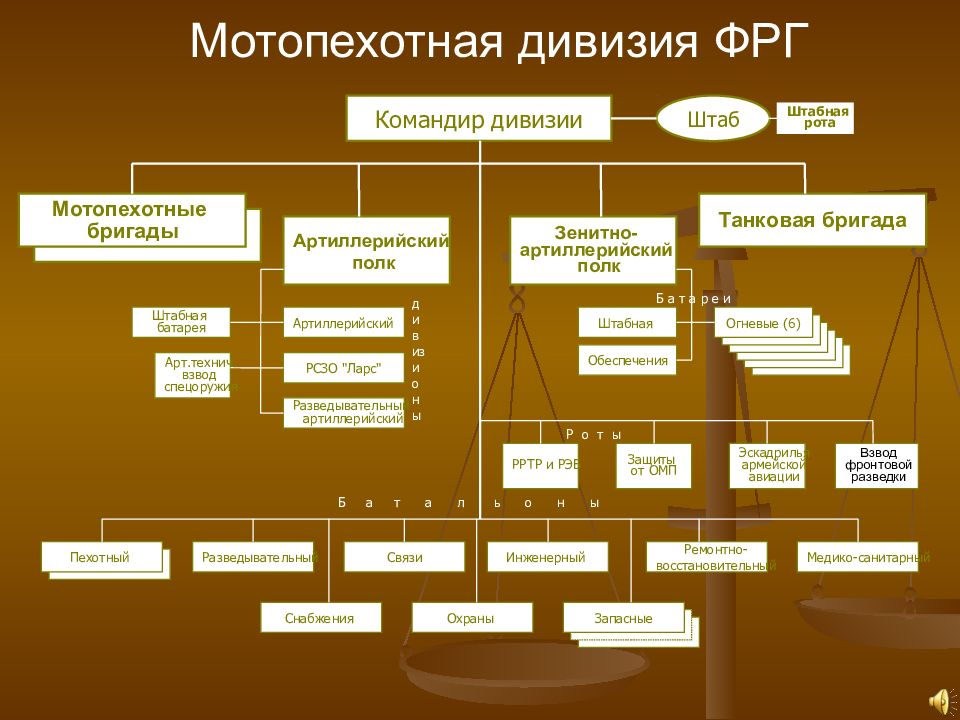

Мотопехотная дивизия ФРГ Командир дивизии Штаб Мотопехотные бригады Танковая бригада Артиллерийский полк Зенитно- артиллерийский полк Артиллерийский РСЗО "Ларс" Разведывательный артиллерийский Штабная рота Штабная батарея Арт.технич. взвод спецоружия Штабная Обеспечения Огневые (6) Разведывательный Пехотный Инженерный Ремонтно- восстановительный Медико-санитарный Связи Снабжения Охраны Запасные дивизионы Б а т а р е и РРТР и РЭБ Эскадрилья армейской авиации Защиты от ОМП Р о т ы Б а т а л ь о н ы Взвод фронтовой разведки
Мотопехотная бригада мпд ФРГ Личный состав, чел 3500 ПУ ПТУР "Милан" 54 Танки "Леопард-1" 54 Самоходные ПУ "Ягуар-1" с ПТУР "Хот" 12 БМП "Мардер" 72 20-мм зенитные пушки 4 БТР М-113 60 44-мм РПГ "Панцерфауст-1" 320 БРМ "Лукс" 8 Радиостанции 770 155-мм СГ М-109 G 18 Автомобили 780 120 -мм самоходный миномет 12 Всего в бригаде Командир бригады Штаб Смешанный танковый батальон Мотопехотный батальон Танковый батальон Артиллерийский дивизион Штабная и снабжения Мотопехотная Танковая Штабная и снабжения Мотопехотная Минометная Штабная и снабжения Танковая Штабная и снабжения Огневая Штабная Истребительно- противотанковая Инженерная Снабжения Ремонтная Роты Роты Роты Батареи Р о т ы
Мотопехотный батальон ФРГ Личный состав, чел 915 БМП "Мардер" 53 БТР М-113 18 БТР АПН М113 2 120 -мм самоходный миномет 10 ПУ ПТУР "Милан" 16 44-мм РПГ "Панцерфауст-1" 60 Пистолет-пулемет МП2А1 15 7,62-мм пулемет МГ3 58 Автомобили 78 Командир батальона Штабная и снабжения Минометная Запасная Управления Разведыват. Отделение управления Отделение управления Отделение управления Отделение разведки и управления огнем Отделение снабжения Запасный взвод (з) Ремонтный Транспортное Санитарное Продовольств. снабжения Мотопехотная (4) Взводы мотопехотные Минометный взвод Штаб Отделения В з в о д ы Р о т ы

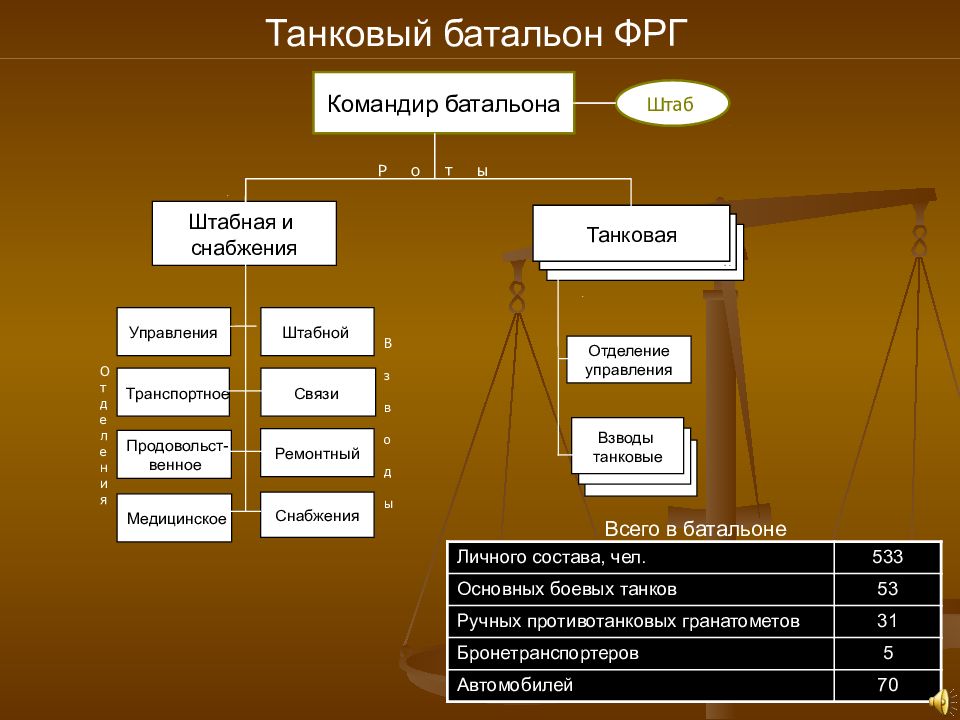

Танковый батальон ФРГ Командир батальона Штаб Командир батальона Штабная и снабжения Управления Связи Отделение управления Ремонтный Транспортное Продовольст- венное Снабжения Танковая Взводы танковые Штаб Отде ле ния В з в о д ы Р о т ы Штабной Медицинское Личного состава, чел. 533 Основных боевых танков 53 Ручных противотанковых гранатометов 31 Бронетранспортеров 5 Автомобилей 70 Всего в батальоне

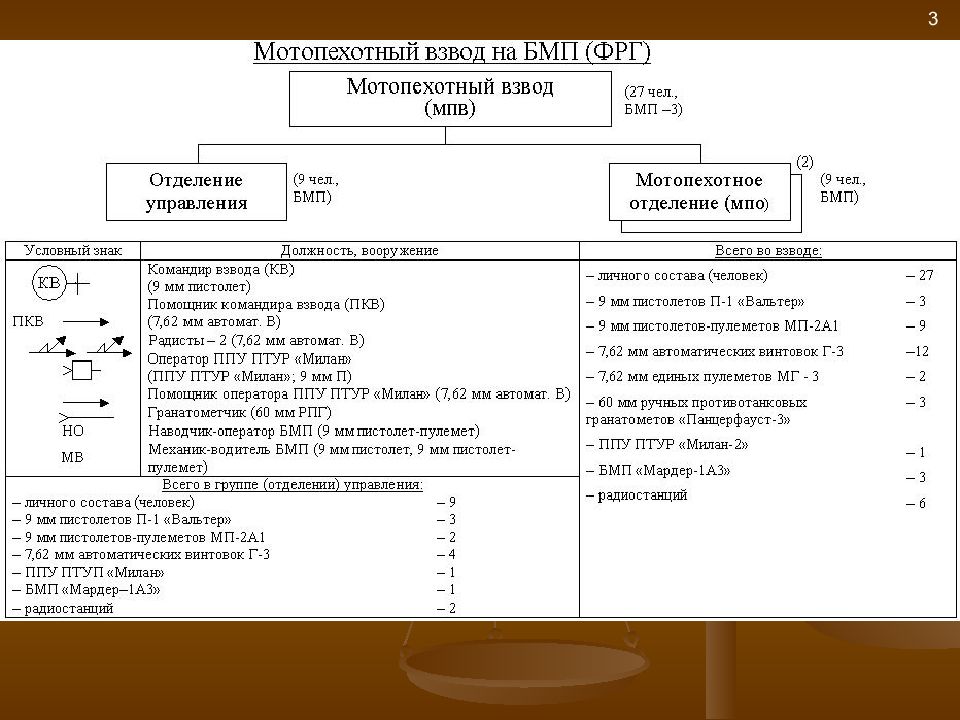

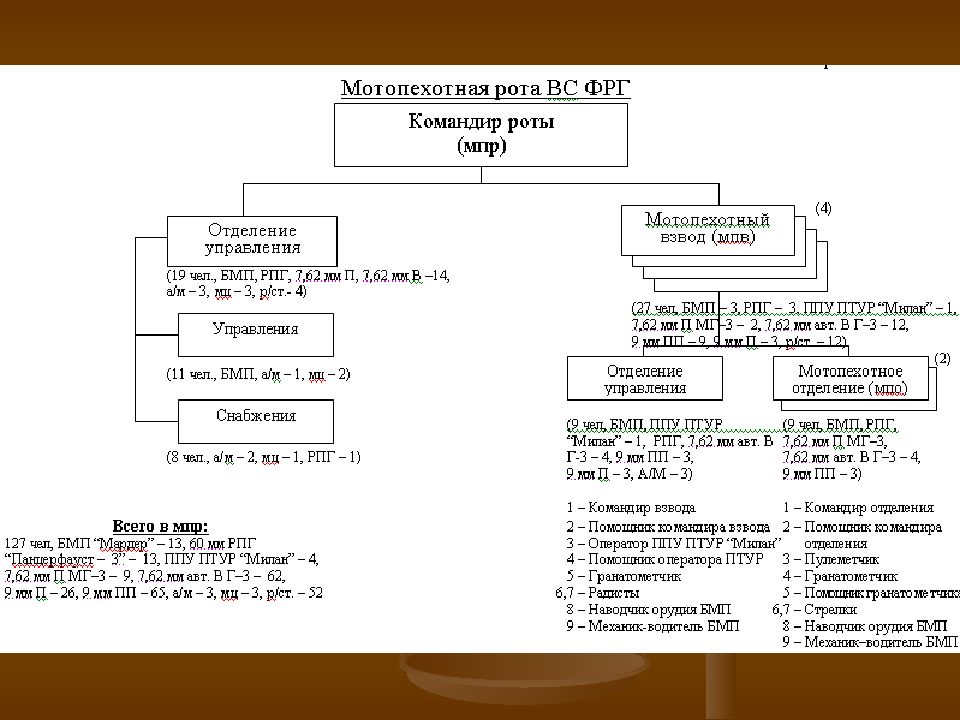

3

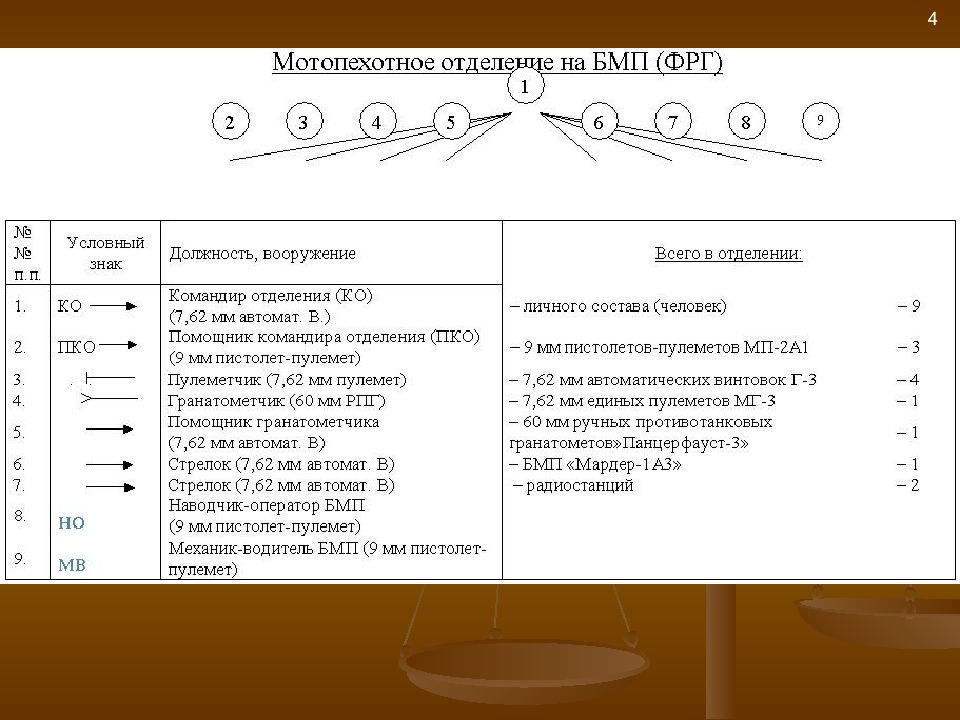

4
Техника и вооружение мотопехотного батальона армии ФРГ

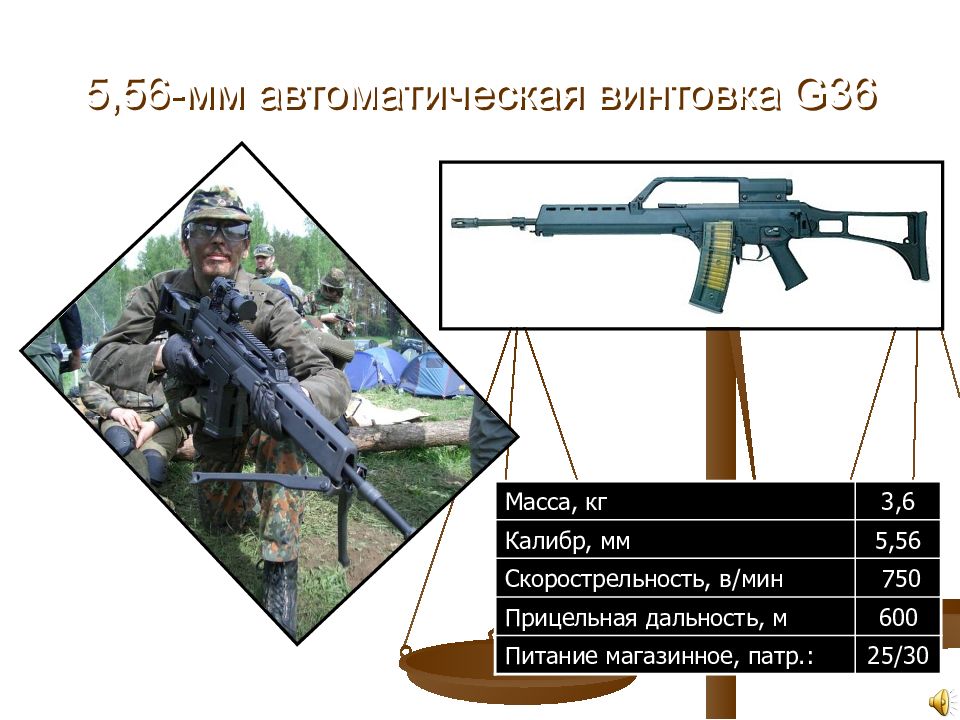

Масса, кг 3, 6 Калибр, мм 5,56 Скорострельность, в/мин 7 50 Прицельная дальность, м 6 00 Питание магазинное, патр.: 2 5 /30
Масса, кг 7,8 Калибр, мм 7,62 Скорострельность, в/мин 1200 Прицельная дальность, м 1500 Питание ленточное, патр. 5 0/250

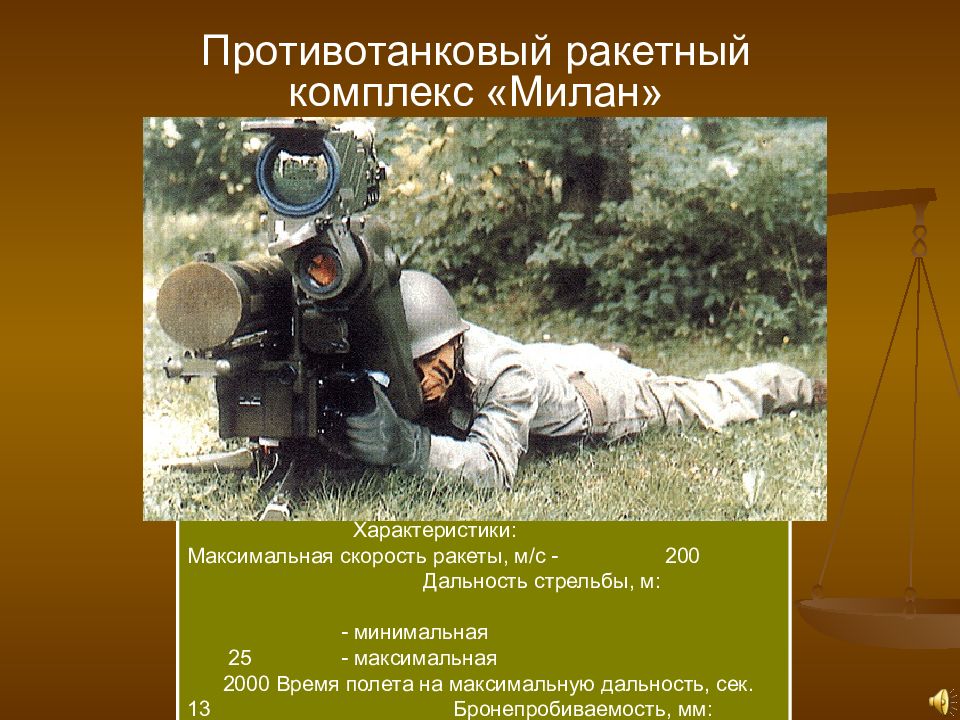

Противотанковый ракетный комплекс «Милан» Характеристики: Максимальная скорость ракеты, м/с - 200 Дальность стрельбы, м: - минимальная 25 - максимальная 2000 Время полета на максимальную дальность, сек. 13 Бронепробиваемость, мм: 500

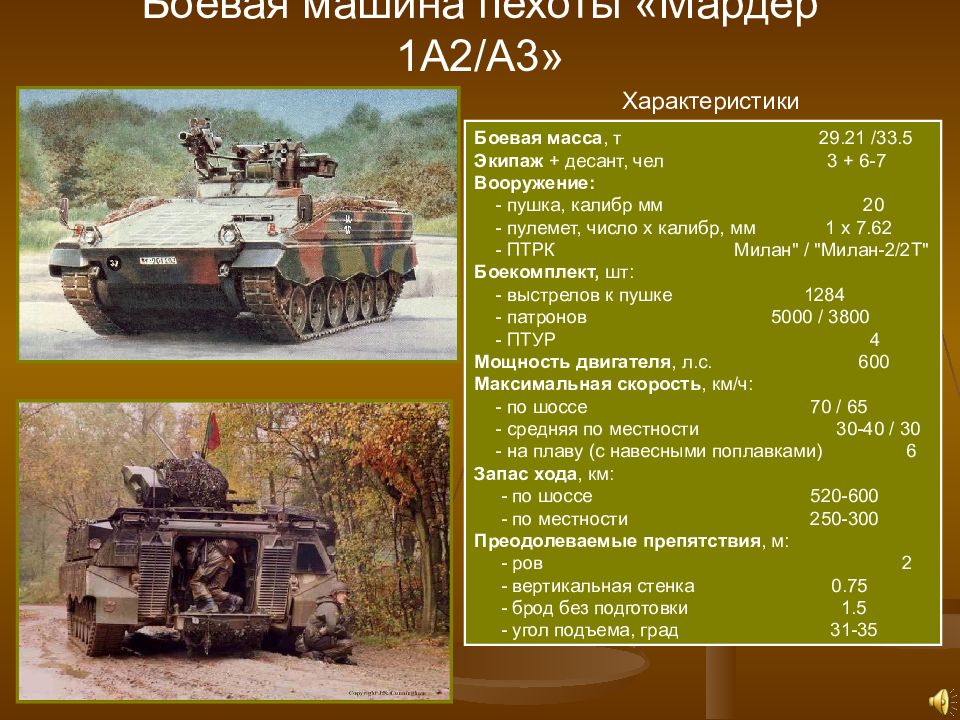

Боевая масса, т 29.21 /33.5 Экипаж + десант, чел 3 + 6-7 Вооружение: - пушка, калибр мм 20 - пулемет, число х калибр, мм 1 х 7.62 - ПТРК Милан" / "Милан-2/2Т" Боекомплект, шт: - выстрелов к пушке 1284 - патронов 5000 / 3800 - ПТУР 4 Мощность двигателя, л.с. 600 Максимальная скорость, км/ч: - по шоссе 70 / 65 - средняя по местности 30-40 / 30 - на плаву (с навесными поплавками) 6 Запас хода, км: - по шоссе 520-600 - по местности 250-300 Преодолеваемые препятствия, м: - ров 2 - вертикальная стенка 0.75 - брод без подготовки 1.5 - угол подъема, град 31-35 Характеристики
Масса, т – 12 Экипаж, чел. 5+2 Вооружение: - 120,7мм миномёт 1 - 7,62мм пулемёт 1 Масса 120мм мины, кг – 14,5 Скорострельность, выстр/мин – 10 Дальность стрельбы, км – 10 Боекомплект, мин – 63 Мощность двигателя, л.с. 275 Скорость хода, км/ч: - по дорогам 62 (запас 500 км) - вне дорог 35 (запас 350 км) Бронирование: - 45-мм, алюминиевое, выдерживает 12-мм огонь Плавающий
Масса, т – 2 3 Экипаж, чел. - 4 Вооружение: - ПУ ПТРК «Милан-2» ( 20 ракет) 1 - 7,62 мм пулемёт MG-3 1 Дальность стрельбы ПТУР, м 65-3000 Мощность двигателя, л.с. 500 Скорость хода, км/ч : по дорогам 70 (запас 4 0 0 км) Бронирование: выдерживает 20-мм огонь Плавающий

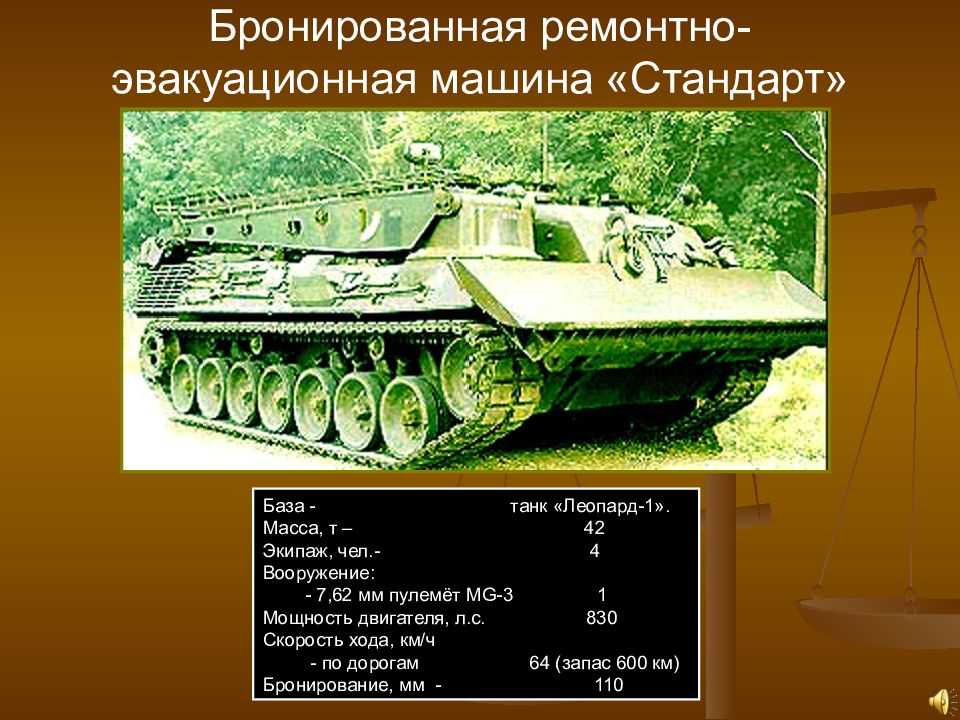

База - танк «Леопард-1». Масса, т – 42 Экипаж, чел.- 4 Вооружение: - 7,62 мм пулемёт MG-3 1 Мощность двигателя, л.с. 83 0 Скорость хода, км/ч - по дорогам 64 (запас 6 0 0 км) Бронирование, мм - 110
Масса, т – 11,3 Экипаж, чел. 6+2 Вооружение: - 12,7мм пулемёт 1 Мощность двигателя, л.с. - 275 Скорость хода, км/ч: - по дорогам - 64 (запас 480 км) - вне дорог - 35 (запас 350 км) Бронирование: алюминиевое, выдерживает 12-мм огонь Плавающий

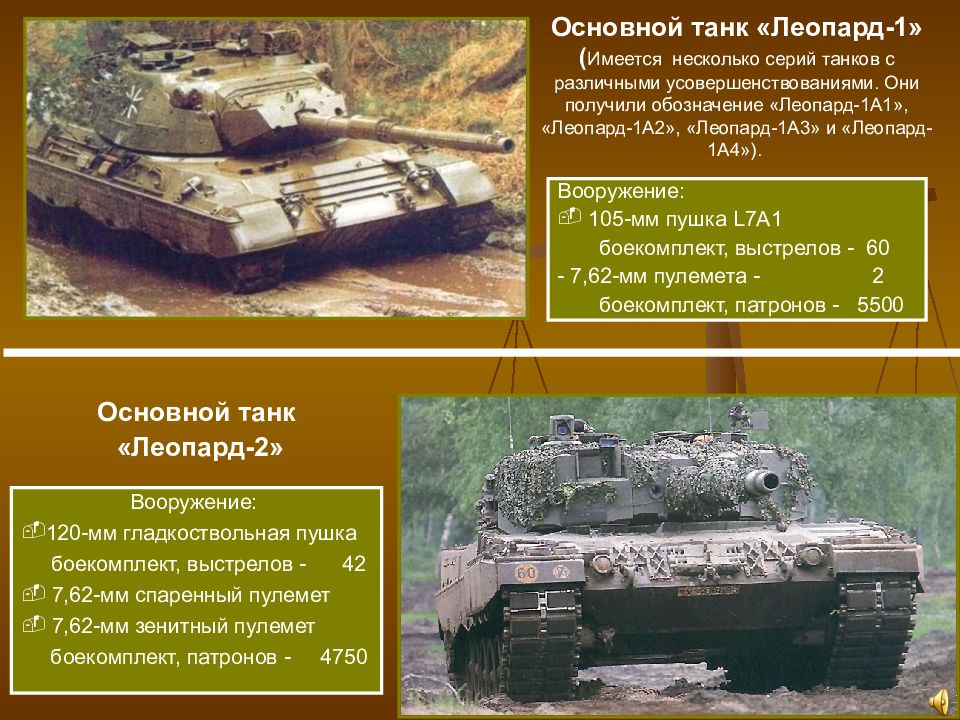

Вооружение: 120-мм гладкоствольная пушка боекомплект, выстрелов - 42 7,62-мм спаренный пулемет 7,62-мм зенитный пулемет боекомплект, патронов - 4750 Основной танк «Леопард-1» ( Имеется несколько серий танков с различными усовершенствованиями. Они получили обозначение «Леопард-1А1», «Леопард-1А2», «Леопард-1А3» и «Леопард-1А4»). Вооружение: 105-мм пушка L7A1 боекомплект, выстрелов - 60 - 7,62-мм пулемета - 2 боекомплект, патронов - 5500 Основной танк «Леопард-2»

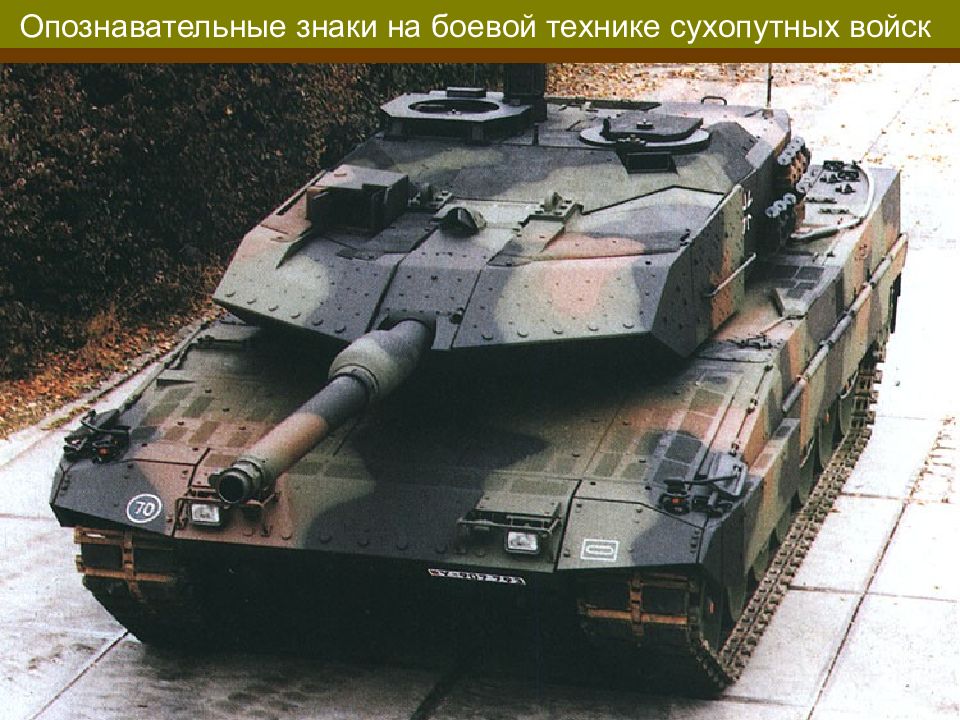

7 Y – 050087 Знак принадлежности к бундесверу Номер места в боксе Боевой вес Символ государственной принадлежности (флаг) Регистрационный (полицейский) номер Опознавательный (тактический) знак Опознавательные знаки на боевой технике сухопутных войск
