ТАКТИКО-СПЕЦИАЛЬНАЯ ПОДГОТОВКА (ВУС 111000, 510200 )
Тема 3: Управление подразделениями войск РХБ защиты Занятие 1: Основы управления подразделениями войск РХБ защиты
Литература: Боевой устав войск радиационной, химической и биологической защиты. Часть 2 (Рота, взвод, отделение) / М.:ВИ, 2014. – 255 с. (ст. 19-32) Тактика действий частей и подразделений войск РХБ защиты. Часть 1. Тактика действий частей войск РХБ защиты. /М.:ВИ, 2014. – 256 с. (стр. 5-10) Учебник сержанта войск радиационной, химической и биологической защиты. /Под ред. Черкасова Э.А./ М.: Воениздат, 2014 г. – 567. (стр. 438-446) Строевой устав ВС РФ, М: Воениздат, 2006. – 186 с. (Прил. 3, 4)

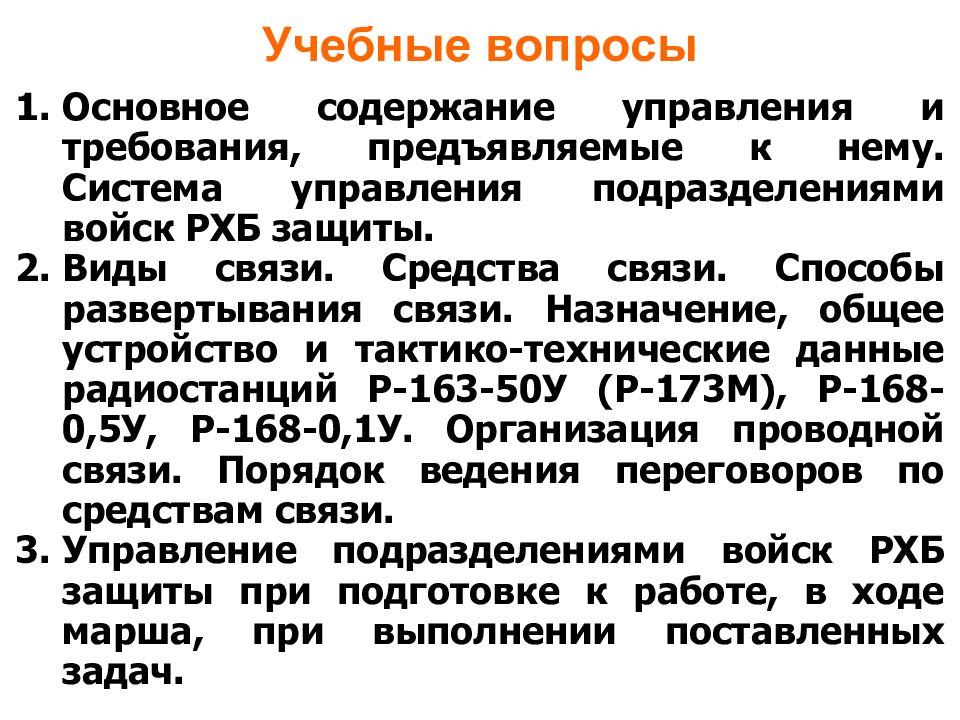

Основное содержание управления и требования, предъявляемые к н ему. Система управления подразделениями войск РХБ защиты. Виды связи. Средства связи. Способы развертывания связи. Назначение, общее устройство и тактико-технические данные радиостанций Р-163-50У (Р-173М), Р-168-0,5У, Р-168-0,1У. Организация проводной связи. Порядок ведения переговоров по средствам связи. Управление подразделениями войск РХБ защиты при подготовке к работе, в ходе марша, при выполнении поставленных задач. Учебные вопросы
1-ый учебный вопрос Основное содержание управления и требования, предъявляемые к нему. Система управления подразделениями войск РХБ защиты

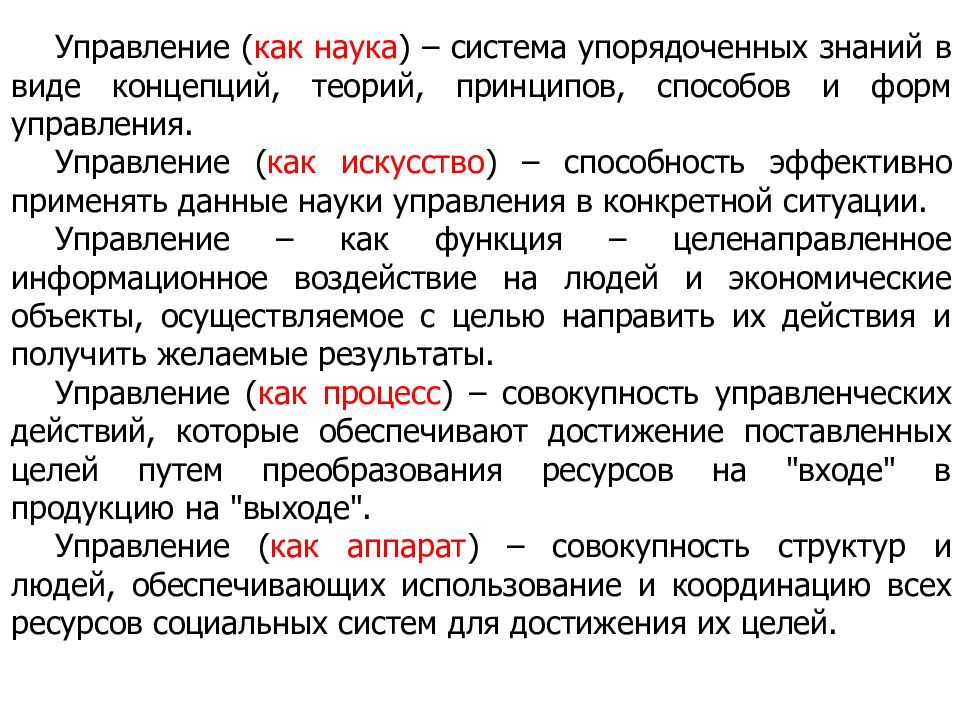

Управление ( как наука ) – система упорядоченных знаний в виде концепций, теорий, принципов, способов и форм управления. Управление ( как искусство ) – способность эффективно применять данные науки управления в конкретной ситуации. Управление – как функция – целенаправленное информационное воздействие на людей и экономические объекты, осуществляемое с целью направить их действия и получить желаемые результаты. Управление ( как процесс ) – совокупность управленческих действий, которые обеспечивают достижение поставленных целей путем преобразования ресурсов на "входе" в продукцию на "выходе". Управление ( как аппарат ) – совокупность структур и людей, обеспечивающих использование и координацию всех ресурсов социальных систем для достижения их целей.

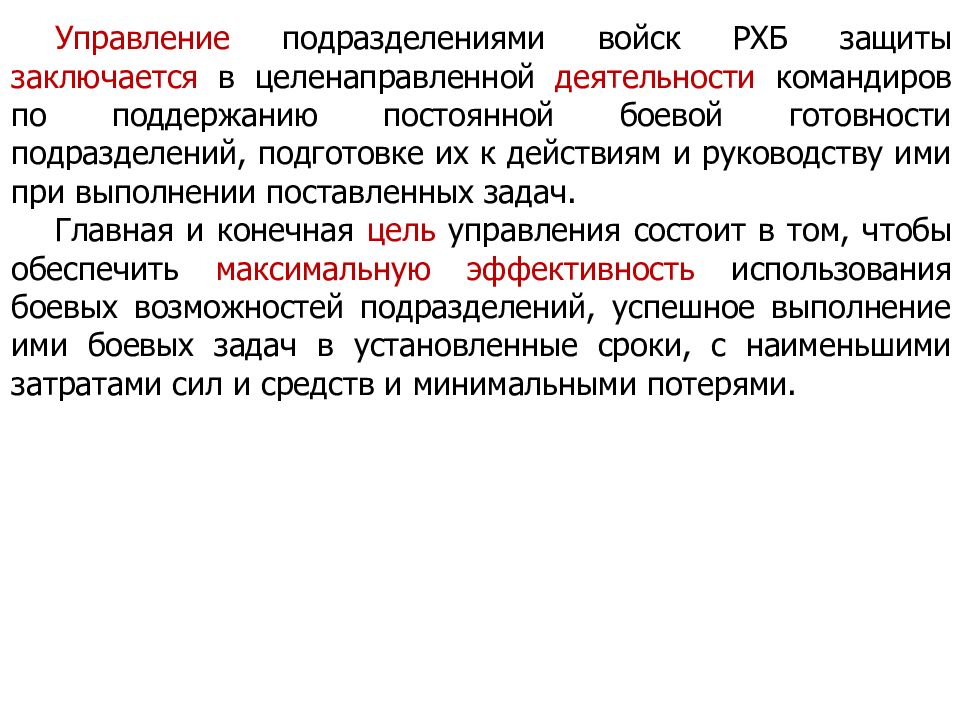

Управление подразделениями войск РХБ защиты заключается в целенаправленной деятельности командиров по поддержанию постоянной боевой готовности подразделений, подготовке их к действиям и руководству ими при выполнении поставленных задач. Главная и конечная цель управления состоит в том, чтобы обеспечить максимальную эффективность использования боевых возможностей подразделений, успешное выполнение ими боевых задач в установленные сроки, с наименьшими затратами сил и средств и минимальными потерями.
Цель управления достигается выполнением ряда задач, основными из которых являются: непрерывное добывание, сбор, изучение, отображение и анализ данных обстановки; своевременное принятие решений и настойчивое их проведение в жизнь; доведение задач до подчиненных подразделений; организация и поддержание непрерывного взаимодействия; организация и проведение мероприятий по всестороннему обеспечению; подготовка подразделений к действиям и непосредственное руководство ими; организация контроля и помощи подчиненным командирам и подразделениям.

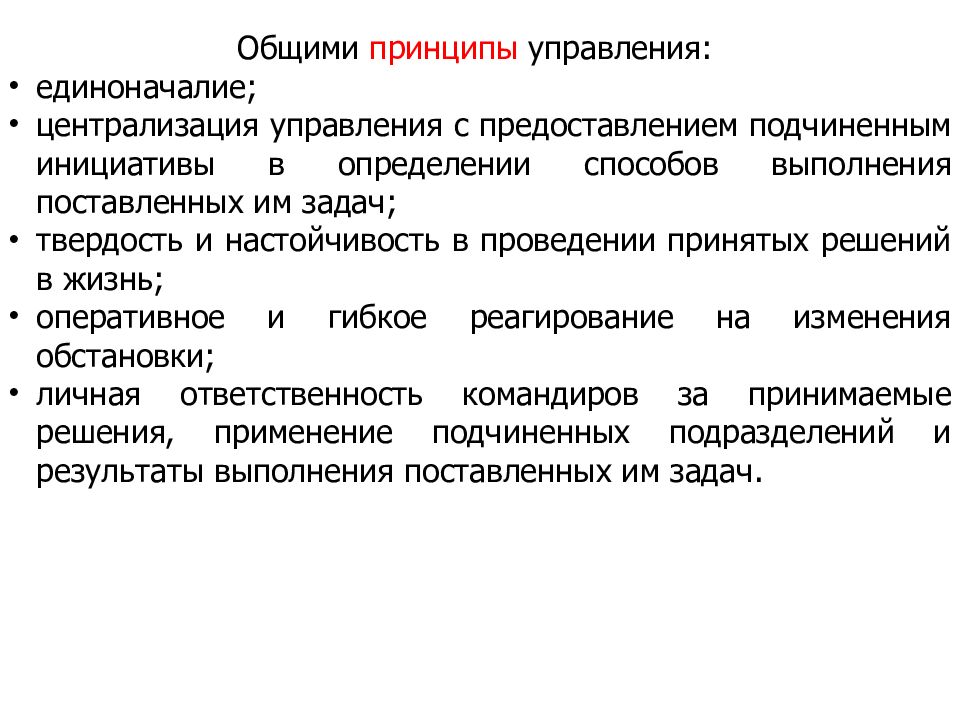

Общими принципы управления: единоначалие; централизация управления с предоставлением подчиненным инициативы в определении способов выполнения поставленных им задач; твердость и настойчивость в проведении принятых решений в жизнь; оперативное и гибкое реагирование на изменения обстановки; личная ответственность командиров за принимаемые решения, применение подчиненных подразделений и результаты выполнения поставленных им задач.

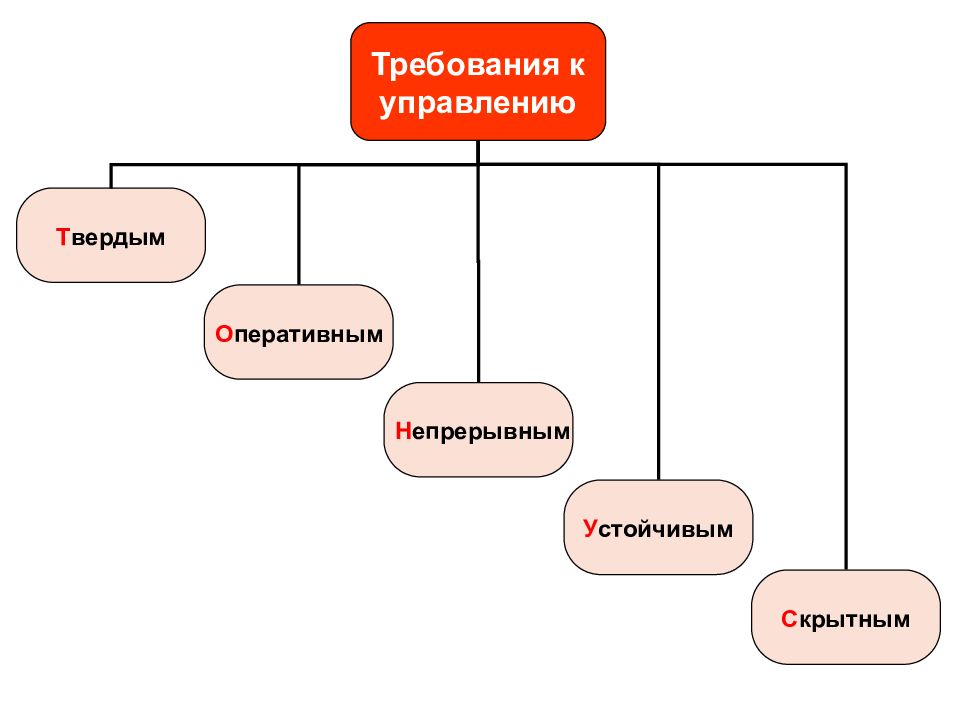

Требования к управлению У стойчивым О перативным Н епрерывным С крытным Т вердым

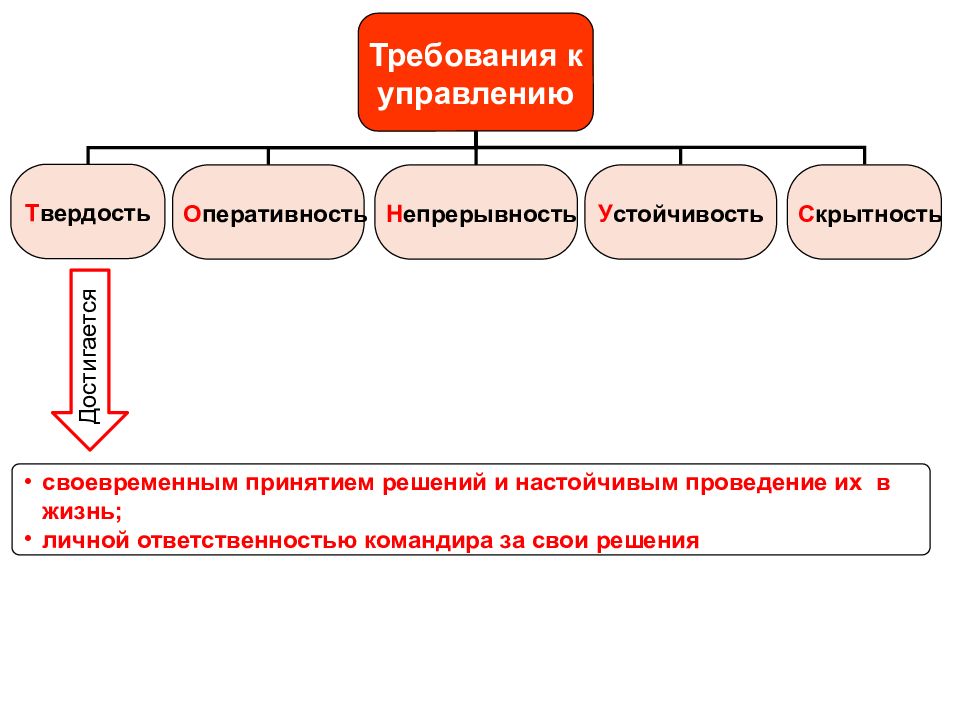

Требования к управлению У стойчивость О перативность Н епрерывность С крытность Т вердость своевременным принятием решений и настойчивым проведение их в жизнь; личной ответственностью командира за свои решения Достигается

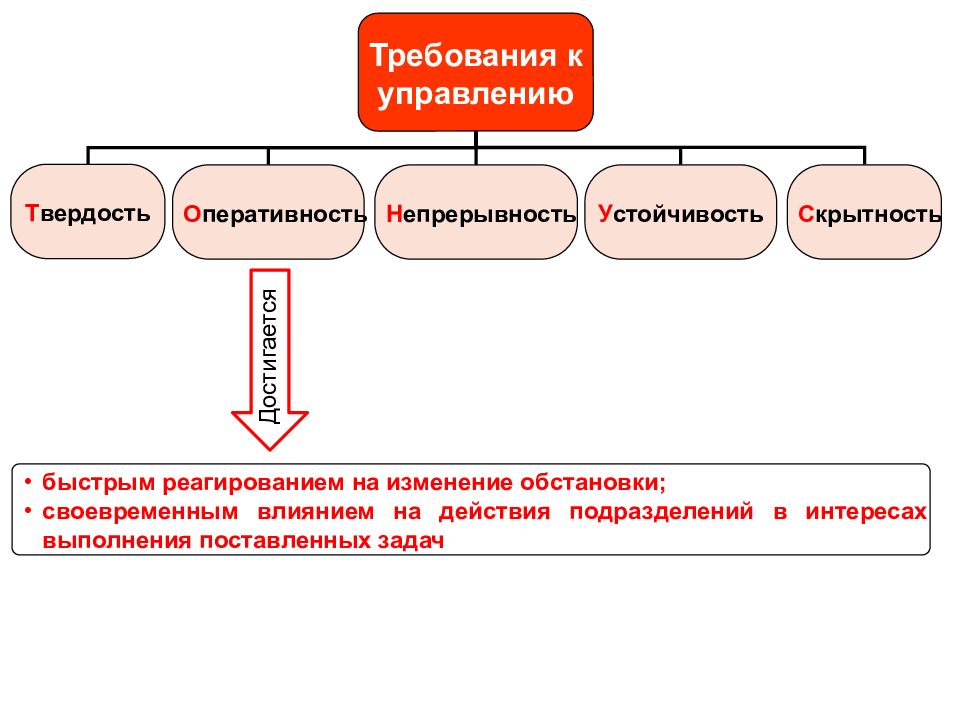

Требования к управлению У стойчивость О перативность Н епрерывность С крытность Т вердость быстрым реагированием на изменение обстановки; своевременным влиянием на действия подразделений в интересах выполнения поставленных задач Достигается

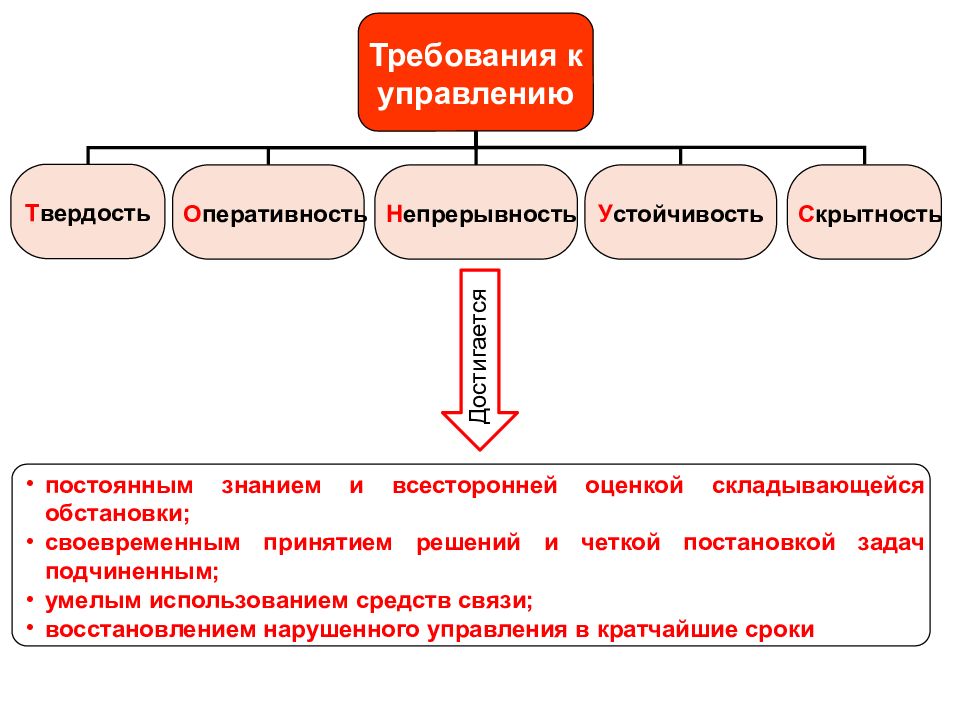

Требования к управлению У стойчивость О перативность Н епрерывность С крытность Т вердость постоянным знанием и всесторонней оценкой складывающейся обстановки; своевременным принятием решений и четкой постановкой задач подчиненным; умелым использованием средств связи; восстановлением нарушенного управления в кратчайшие сроки Достигается
Требования к управлению У стойчивость О перативность Н епрерывность С крытность Т вердость правильным уяснением задачи, поставленной старшим начальником; настойчивым проведением в жизнь принятых решений; умелой организацией работы на средствах связи; поддержанием устойчивой связи со старшим начальником, с подчиненными и взаимодействующими подразделениями Достигается

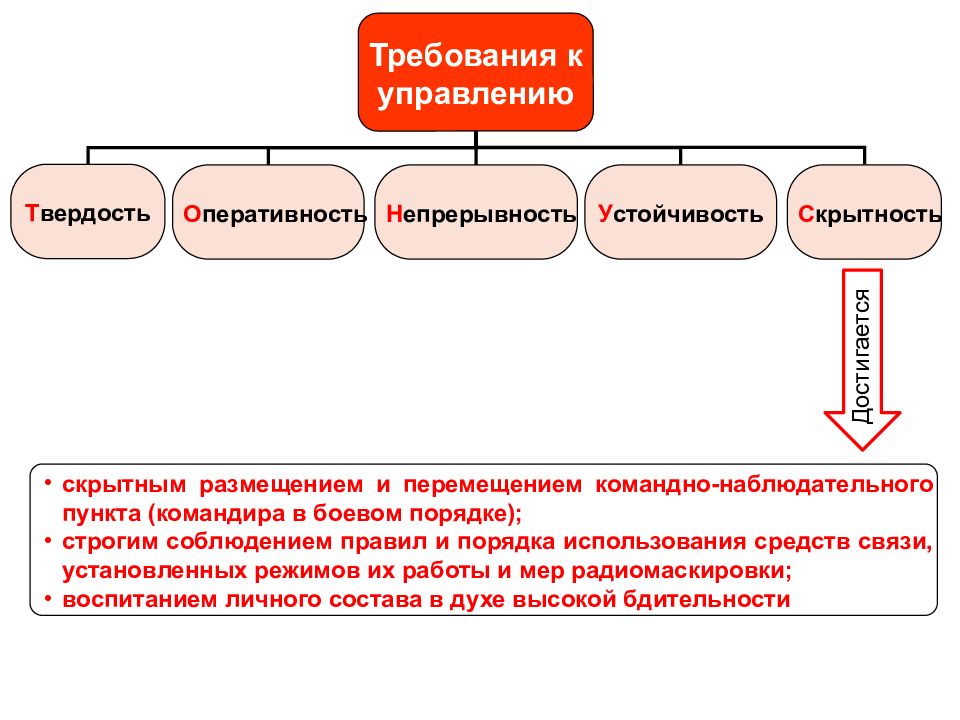

Требования к управлению У стойчивость О перативность Н епрерывность С крытность Т вердость скрытным размещением и перемещением командно-наблюдательного пункта (командира в боевом порядке); строгим соблюдением правил и порядка использования средств связи, установленных режимов их работы и мер радиомаскировки; воспитанием личного состава в духе высокой бдительности Достигается

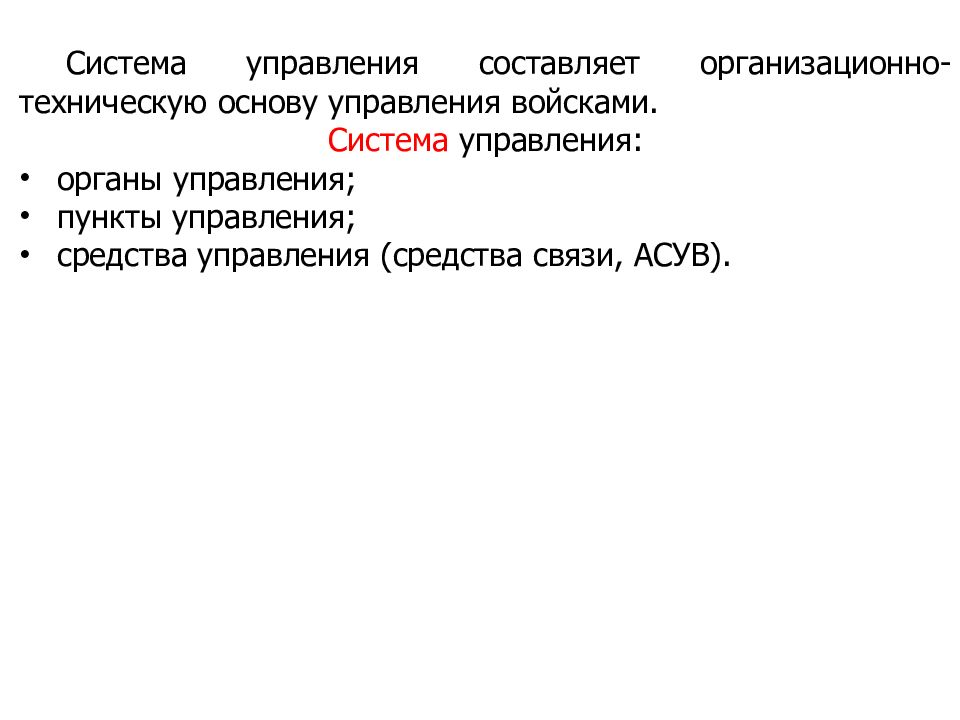

Система управления составляет организационно-техническую основу управления войсками. Система управления: органы управления; пункты управления; средства управления (средства связи, АСУВ).
Органы управления – должностное лицо и (или) группа должностных лиц, наделенных правами и исполняющих функциональные обязанности по управлению (управление или командование подразделения, штаб, службы) Батальон – КБ, ЗКБ, НШ, ЗКБ ВР, ЗКБ В, ЗКБ Т, штаб, службы ; Рота – КР, ЗКР, старшина, ст. техник, радиотелефонист, санинструктор ; Взвод – КВ, ЗКВ, водитель

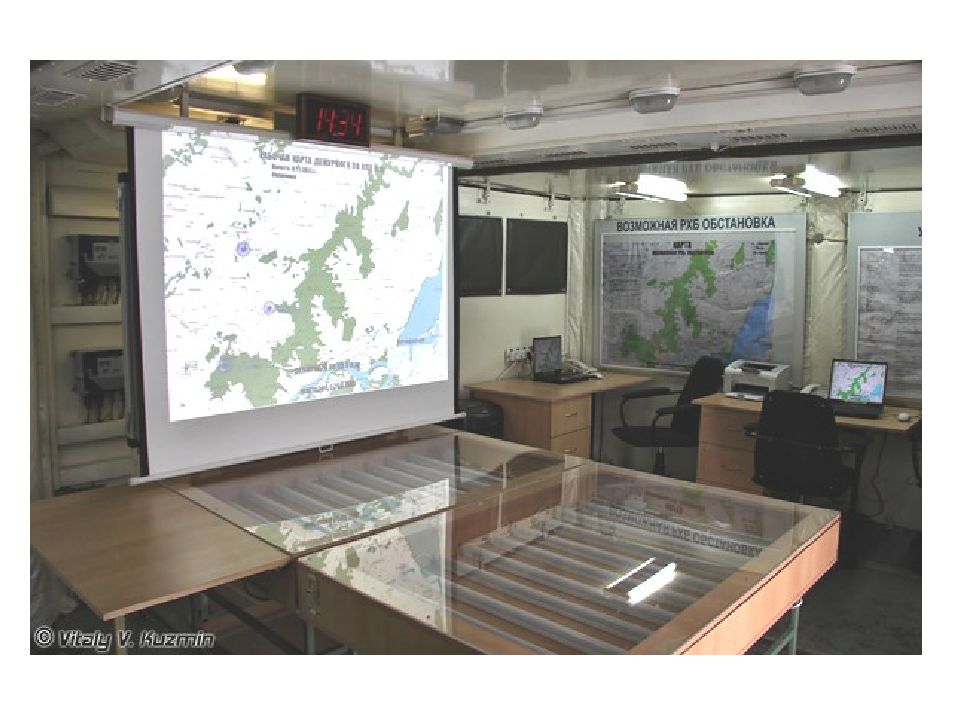

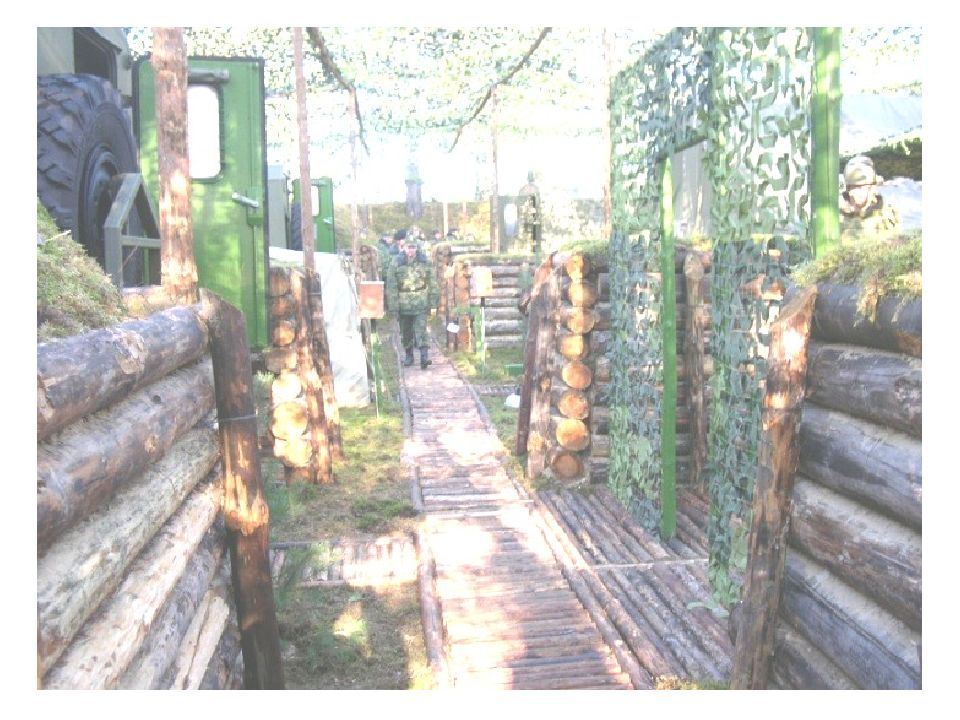

Пункты управления – специально оборудованные и оснащенные техническими средствами управления места для должностных лиц органов управления (здания, палатки, машины, открытое поле) Командный пункт 5-го отдельного батальона РХБ защиты в движении 1тбрр КП (ЗКП, ТПУ) Пункт управления 1 танковой бригады на месте ( К –командный, З – запасный, Т – тыловой) 5 обРХБЗ Основание флагштока упирается в точку его нахождения на местности, а фигура знака располагается горизонтально справа от вертикальной линии при действии на западном и южном направлениях от линии фронта, слева – при действии на восточном и северном направлениях.

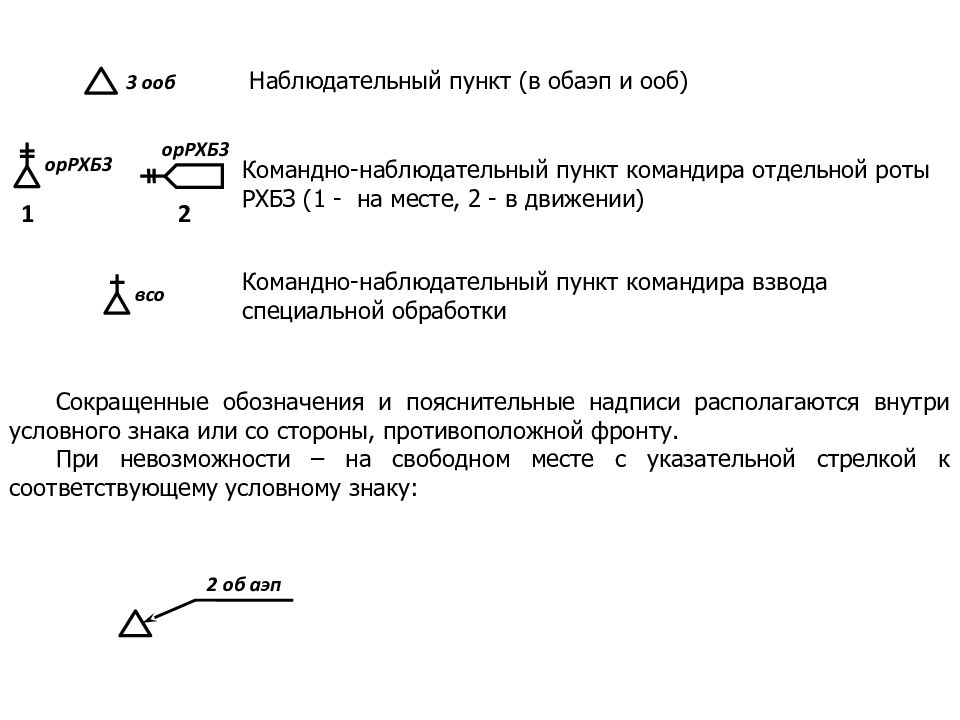

орРХБЗ Командно-наблюдательный пункт командира отдельной роты РХБЗ (1 - на месте, 2 - в движении) всо Командно-наблюдательный пункт командира взвода специальной обработки Наблюдательный пункт (в обаэп и ооб ) орРХБЗ 1 2 Сокращенные обозначения и пояснительные надписи располагаются внутри условного знака или со стороны, противоположной фронту. При невозможности – на свободном месте с указательной стрелкой к соответствующему условному знаку: 2 об аэп 3 ооб
КШМ Р-145БМ1 КШМ Р-142Н

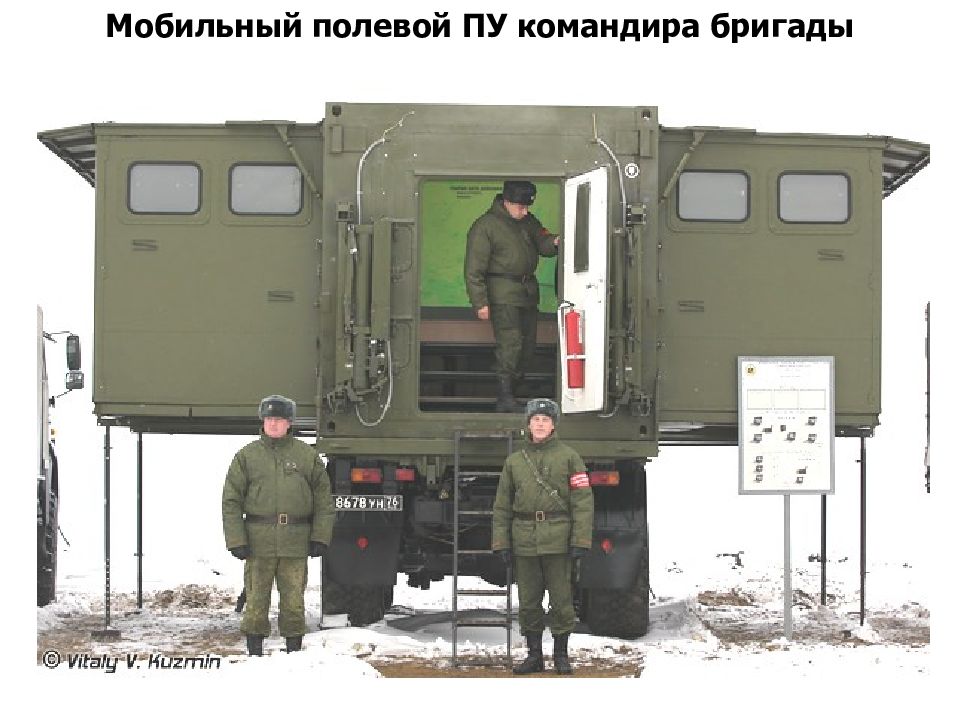

Мобильный полевой ПУ командира бригады
Средства управления: средства связи, автоматизированные системы, комплексы управления – радиостанция, телефон, компьютер, сигнальные флажки, фонари, др. средства. Приемник 140 0,1У 173 1 2 3 Радиостанции : 1 - подвижная; 2 - переносная; 3 - бортовая а б в Виды телефонной связи (а - ЗАС гарантированной стойкости; б – ЗАС временной стойкости; в - незасекреченная) 313

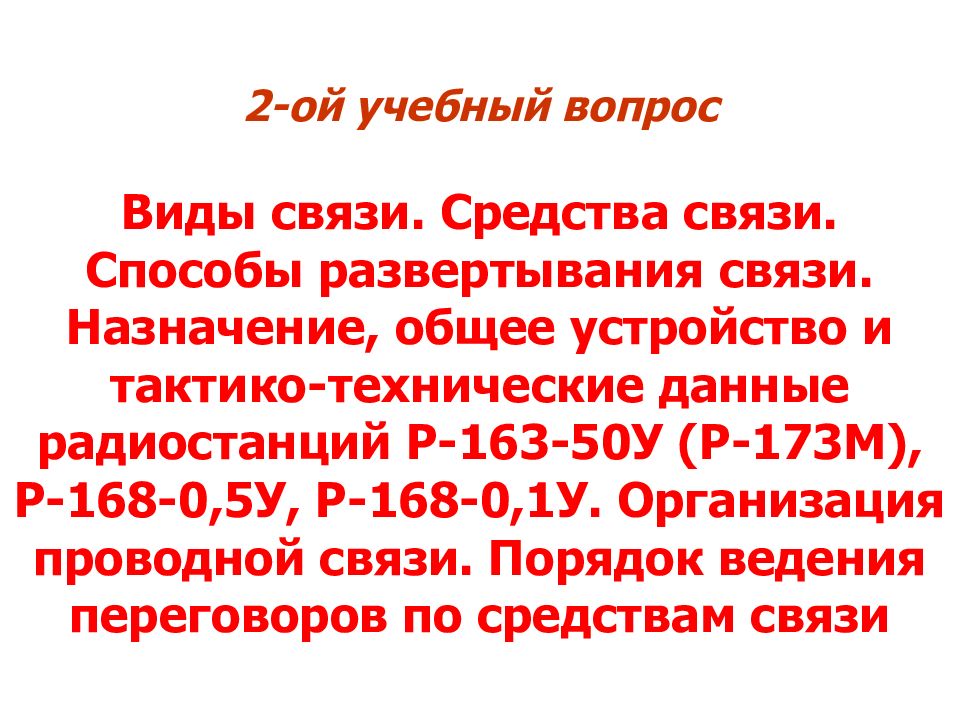

2-ой учебный вопрос Виды связи. Средства связи. Способы развертывания связи. Назначение, общее устройство и тактико-технические данные радиостанций Р-163-50У (Р-173М), Р-168-0,5У, Р-168-0,1У. Организация проводной связи. Порядок ведения переговоров по средствам связи
По виду передаваемого сообщения По средствам связи Телефонная – обеспечивает передачу (прием) речевой информации Радиосвязь Спутниковая связь Радиорелейная связь Тропосферная связь Проводная связь Видеотелефонная – обеспечивает передачу (прием) изображения и речевой информации Телеграфная – обеспечивает обмен телеграммами (краткими текстовыми сообщениями) Факсимильная – обеспечивает обмен документальной информацией в цветном и черно-белом изображении Передача данных – обеспечивает обмен формализованными и неформализованными сообщениями между электронно-вычислительными комплексами, автоматизированными рабочими местами должностных лиц пунктов управления

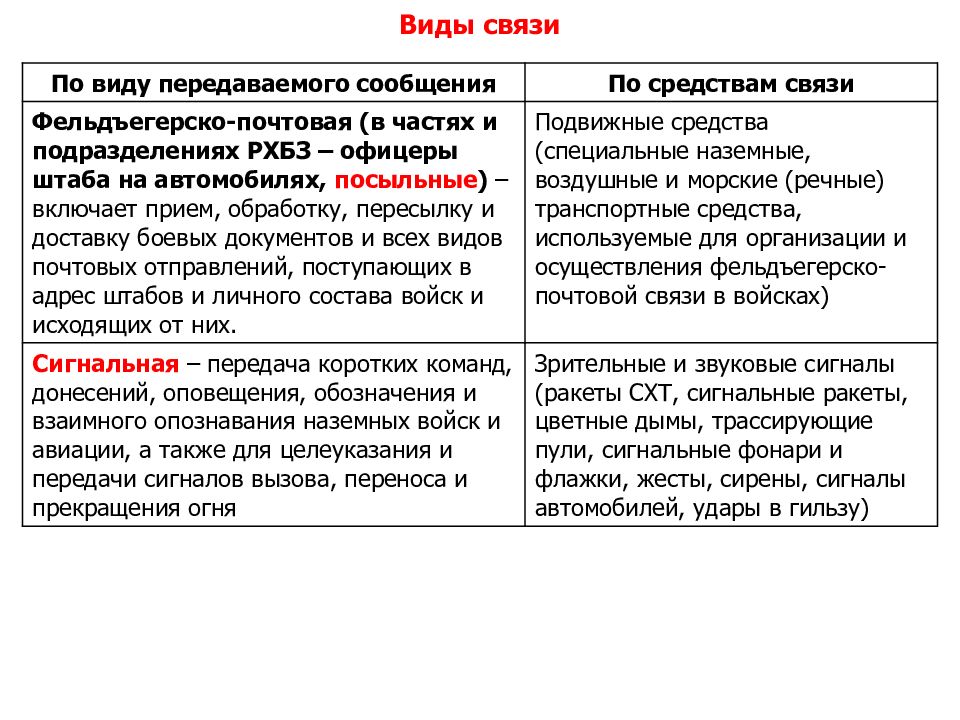

По виду передаваемого сообщения По средствам связи Фельдъегерско-почтовая (в частях и подразделениях РХБЗ – офицеры штаба на автомобилях, посыльные ) – включает прием, обработку, пересылку и доставку боевых документов и всех видов почтовых отправлений, поступающих в адрес штабов и личного состава войск и исходящих от них. Подвижные средства ( специальные наземные, воздушные и морские (речные) транспортные средства, используемые для организации и осуществления фельдъегерско-почтовой связи в войсках ) Сигнальная – передача коротких команд, донесений, оповещения, обозначения и взаимного опознавания наземных войск и авиации, а также для целеуказания и передачи сигналов вызова, переноса и прекращения огня Зрительные и звуковые сигналы (ракеты СХТ, сигнальные ракеты, цветные дымы, трассирующие пули, сигнальные фонари и флажки, жесты, сирены, сигналы автомобилей, удары в гильзу) Виды связи

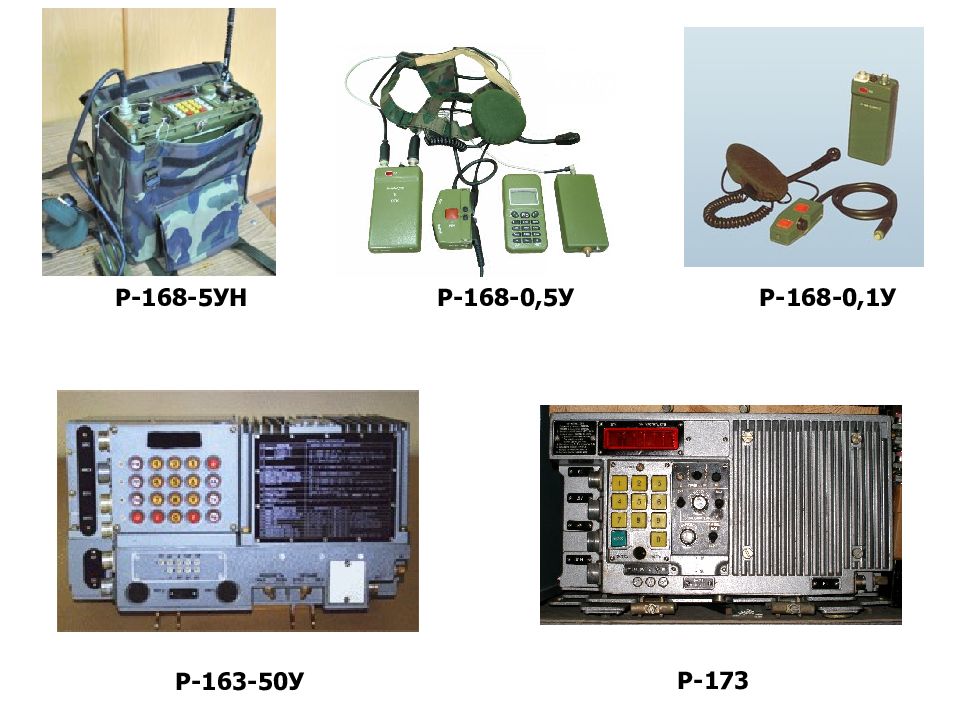

Р-168-5УН Р-163-50У Р-173 Р-168-0,5У Р-168-0,1У

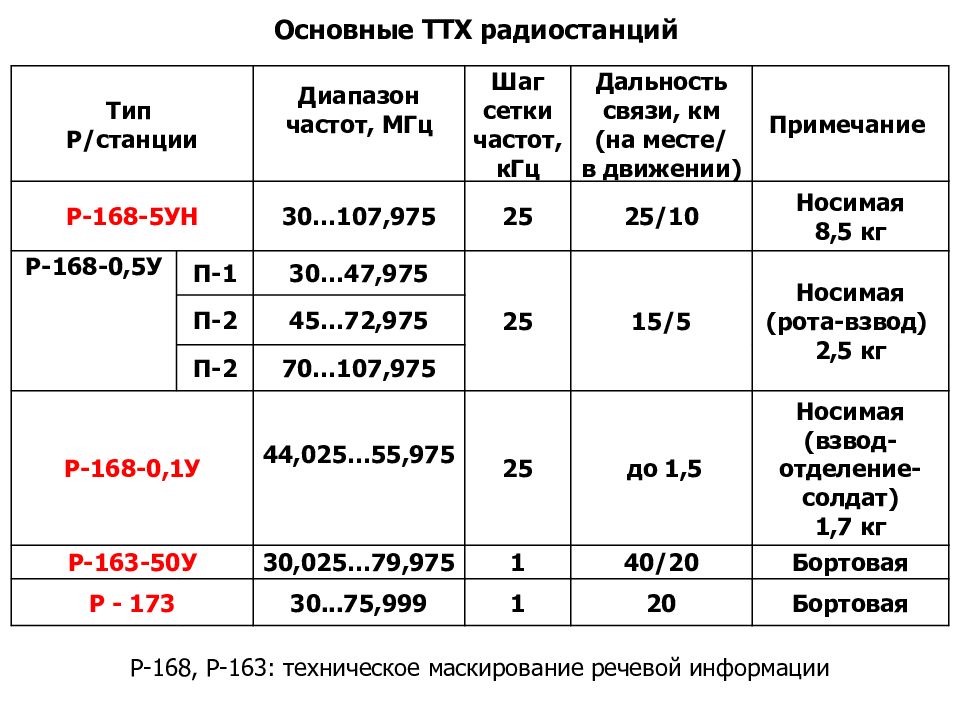

Основные ТТХ радиостанций Тип Р/станции Диапазон частот, МГц Шаг сетки частот, кГц Дальность связи, км (на месте/ в движении) Примечание Р-168-5УН 30 … 107, 9 75 25 25/10 Носимая 8,5 кг Р-168-0,5У П-1 30…47,975 25 15/5 Носимая (рота-взвод) 2,5 кг П-2 45…72,975 П-2 70…107,975 Р-168-0,1У 44,025…55,975 25 до 1,5 Носимая (взвод-отделение-солдат) 1,7 кг Р-163-50У 30,025…79,975 1 40/20 Бортовая Р - 173 30...75,999 1 20 Бортовая Р-168, Р-163: техническое маскирование речевой информации

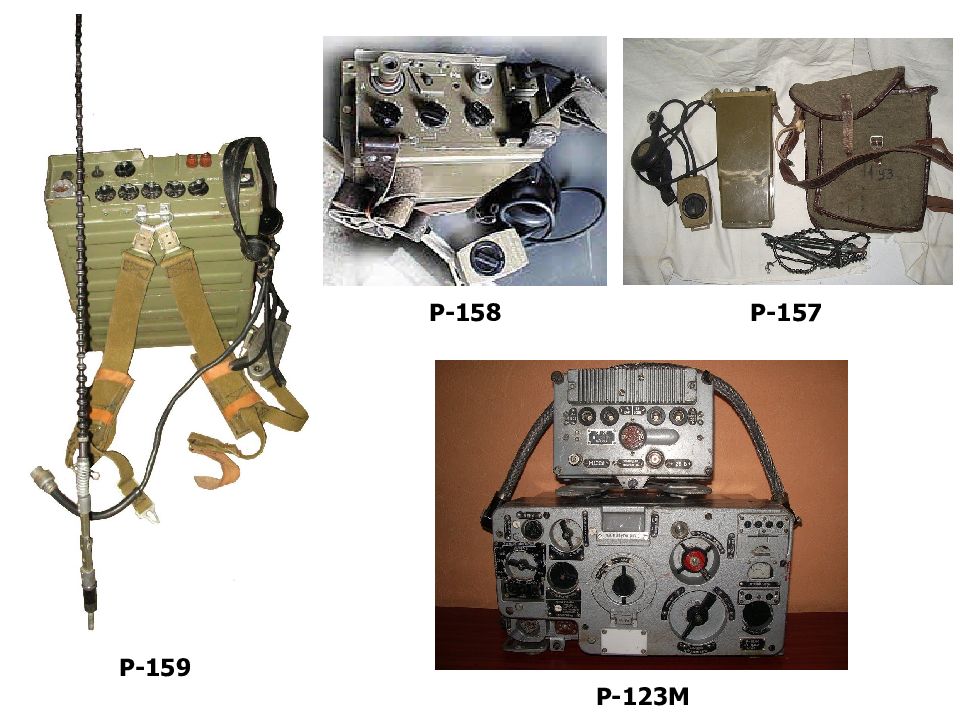

Р-159 Р-158 Р-157 Р-123М

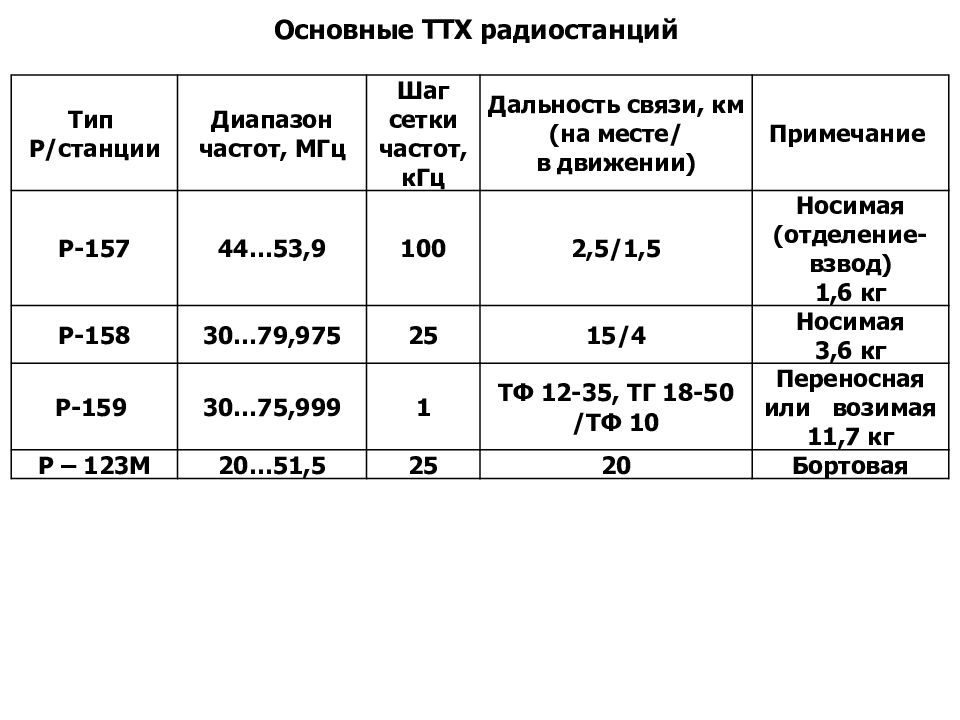

Основные ТТХ радиостанций Тип Р/станции Диапазон частот, МГц Шаг сетки частот, кГц Дальность связи, км (на месте/ в движении) Примечание Р-157 44…53,9 100 2,5/1,5 Носимая (отделение-взвод) 1,6 кг Р-158 30…79,975 25 15/4 Носимая 3,6 кг Р-159 30…75,999 1 ТФ 12-35, ТГ 18-50 /ТФ 10 Переносная или возимая 11,7 кг Р – 123М 20…51,5 25 20 Бортовая

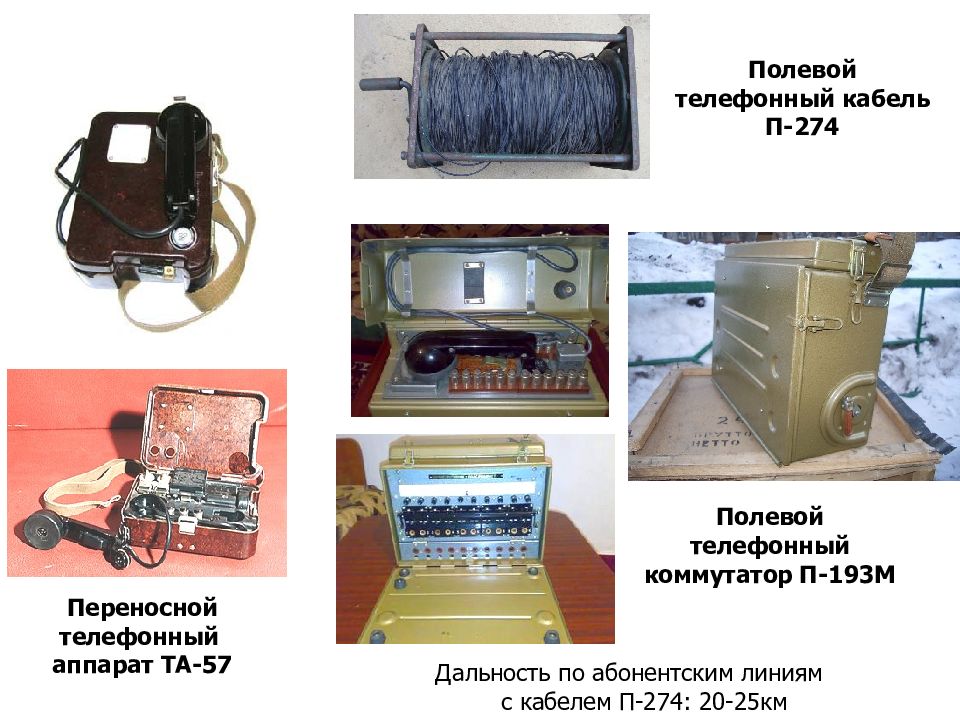

Переносной телефонный аппарат ТА-57 Полевой телефонный коммутатор П-193М Полевой телефонный кабель П-274 Дальность по абонентским линиям с кабелем П-274: 20-25км

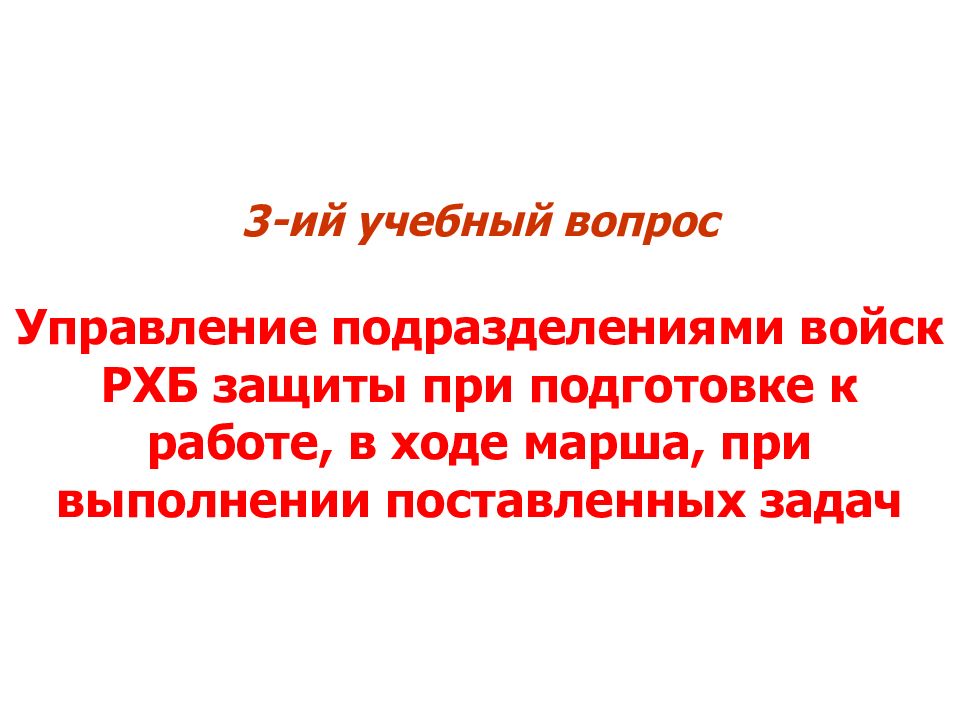

3-ий учебный вопрос Управление подразделениями войск РХБ защиты при подготовке к работе, в ходе марша, при выполнении поставленных задач
130 111 173 КШМ Р-142Н 130 111 173 КШМ Р-142Н мсбрр КП 123 Схема связи орРХБЗ (мсбр на БМП) «Береза» «Вяз» Основная Запасная 18500 28000 Частотное расписание р /сети командира роты р/сеть НС РХБЗ «Вяз-1» р/сеть наземной РХБ разведки 173 173 168 168 «Вяз-2» 168 «Вяз-3» 168 «Вяз-4» 168 р/сеть командира роты П-193М2 123 123 173 ор РХБЗ врхр всо ваэп ов 173 173 173

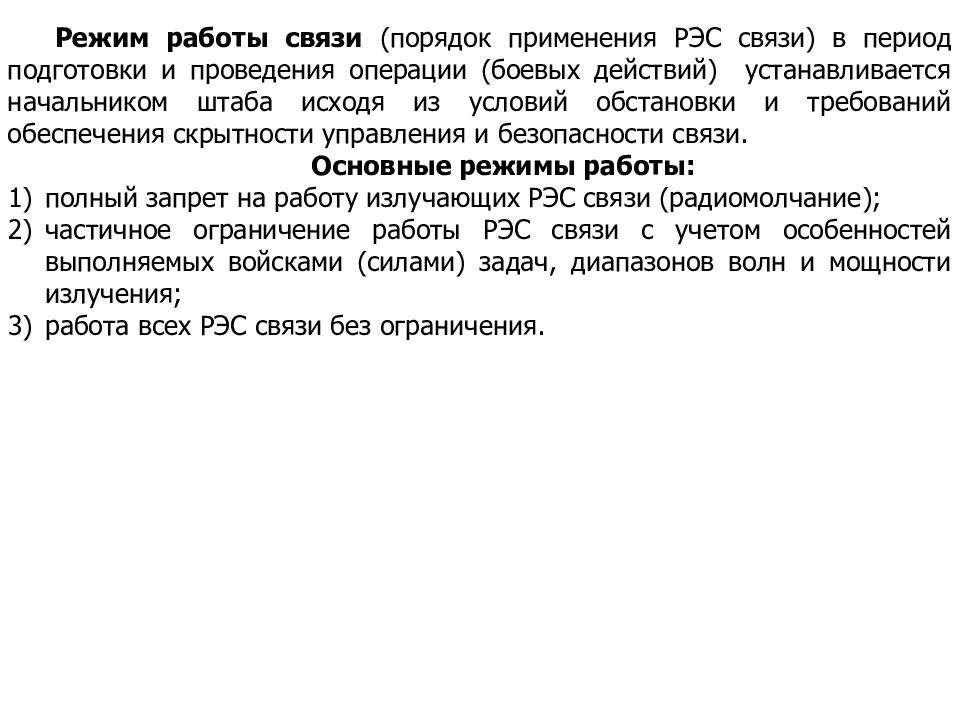

Режим работы связи (порядок применения РЭС связи) в период подготовки и проведения операции (боевых действий) устанавливается начальником штаба исходя из условий обстановки и требований обеспечения скрытности управления и безопасности связи. Основные режимы работы: полный запрет на работу излучающих РЭС связи (радиомолчание); частичное ограничение работы РЭС связи с учетом особенностей выполняемых войсками (силами) задач, диапазонов волн и мощности излучения; работа всех РЭС связи без ограничения.

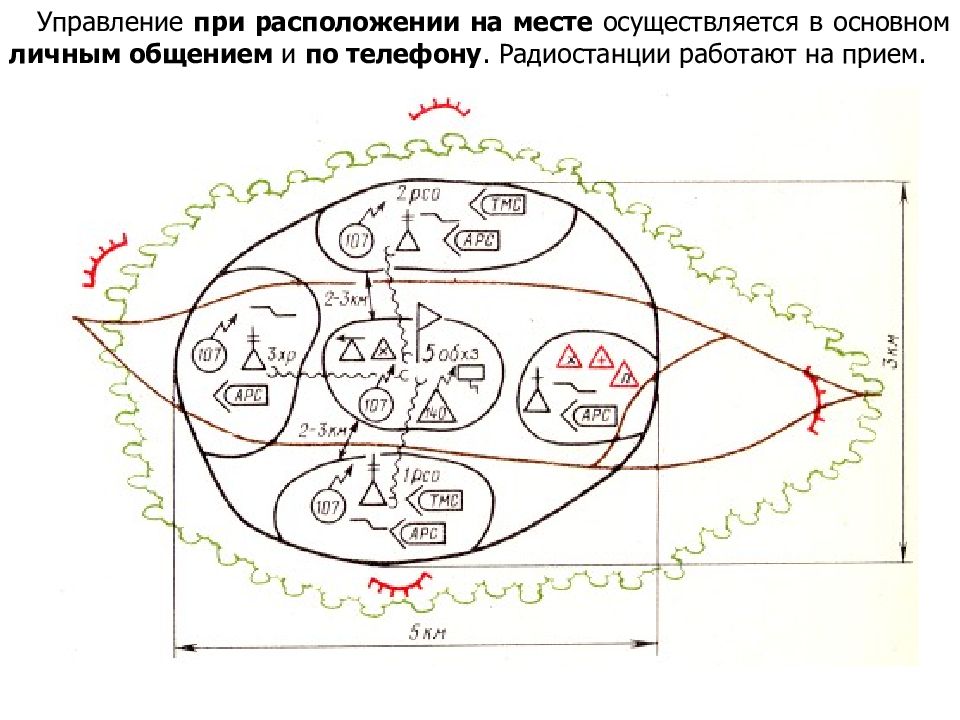

Управление при расположении на месте осуществляется в основном личным общением и по телефону. Радиостанции работают на прием.
Управление при совершении марша осуществляется в основном флажками и установленными сигналами. Радиостанции работают на прием. Ограничения снимаются при встрече с наземным противником и при отражении ударов воздушного противника
Флажками В ночное время – сигнальными фонарями Управление при выполнении задачи осуществляется личным общением, по телефону и флажками. Радиостанции работают на прием.

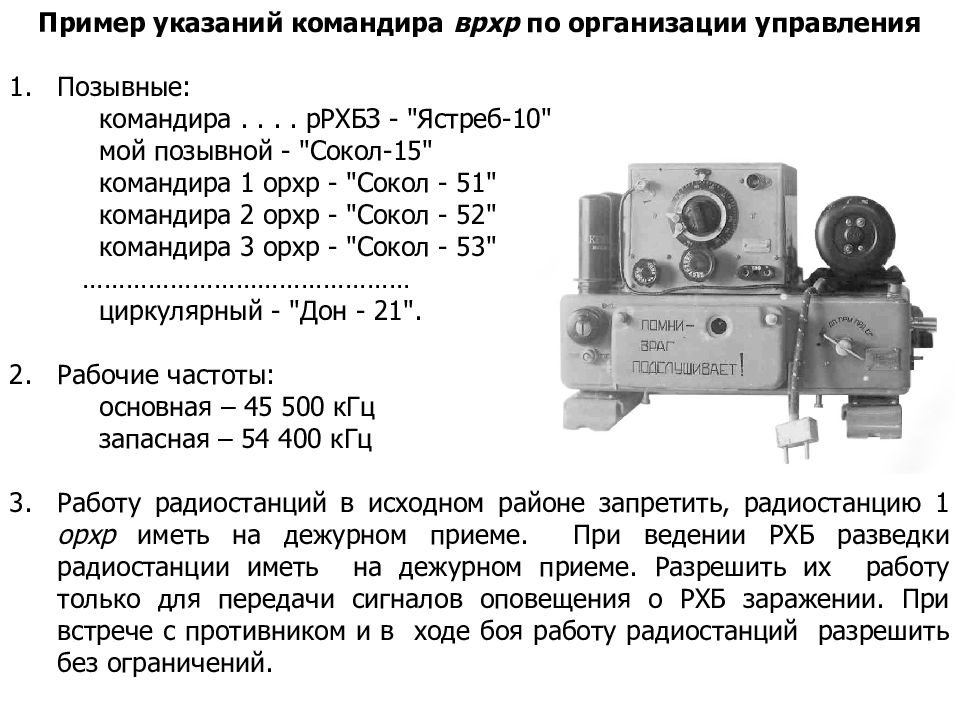

Пример указаний командира врхр по организации управления Позывные: командира.... рРХБЗ - "Ястреб-10" мой позывной - "Сокол-15" командира 1 орхр - "Сокол - 51" командира 2 орхр - "Сокол - 52" командира 3 орхр - "Сокол - 53" ……………………………………… циркулярный - "Дон - 21". Рабочие частоты: основная – 45 500 кГц запасная – 54 400 кГц Работу радиостанций в исходном районе запретить, радиостанцию 1 орхр иметь на дежурном приеме. При ведении РХБ разведки радиостанции иметь на дежурном приеме. Разрешить их работу только для передачи сигналов оповещения о РХБ заражении. При встрече с противником и в ходе боя работу радиостанций разрешить без ограничений.
Пример указаний командира врхр по организации управления Позывные: командира.... рРХБЗ - "Ястреб-10" мой позывной - "Сокол-15" командира 1 орхр - "Сокол - 51" командира 2 орхр - "Сокол - 52" командира 3 орхр - "Сокол - 53" ……………………………………… циркулярный - "Дон - 21". Рабочие частоты: основная – 45 500 кГц запасная – 54 400 кГц Работу радиостанций в исходном районе запретить, радиостанцию 1 орхр иметь на дежурном приеме. При ведении РХБ разведки радиостанции иметь на дежурном приеме. Разрешить их работу только для передачи сигналов оповещения о РХБ заражении. При встрече с противником и в ходе боя работу радиостанций разрешить без ограничений.

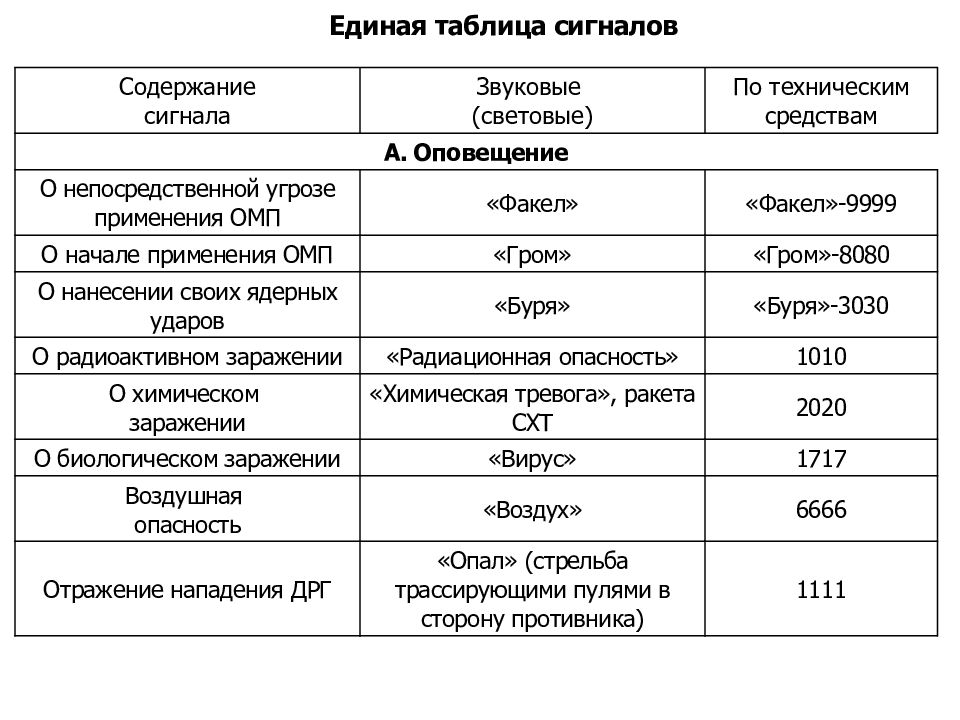

Содержание сигнала Звуковые (световые) По техническим средствам А. Оповещение О непосредственной угрозе применения ОМП «Факел» «Факел»-9999 О начале применения ОМП «Гром» «Гром»-8080 О нанесении своих ядерных ударов «Буря» «Буря»-3030 О радиоактивном заражении «Радиационная опасность» 1010 О химическом заражении «Химическая тревога», ракета СХТ 2020 О биологическом заражении «Вирус» 1717 Воздушная опасность «Воздух» 6666 Отражение нападения ДРГ «Опал» (стрельба трассирующими пулями в сторону противника) 1111 Единая таблица сигналов

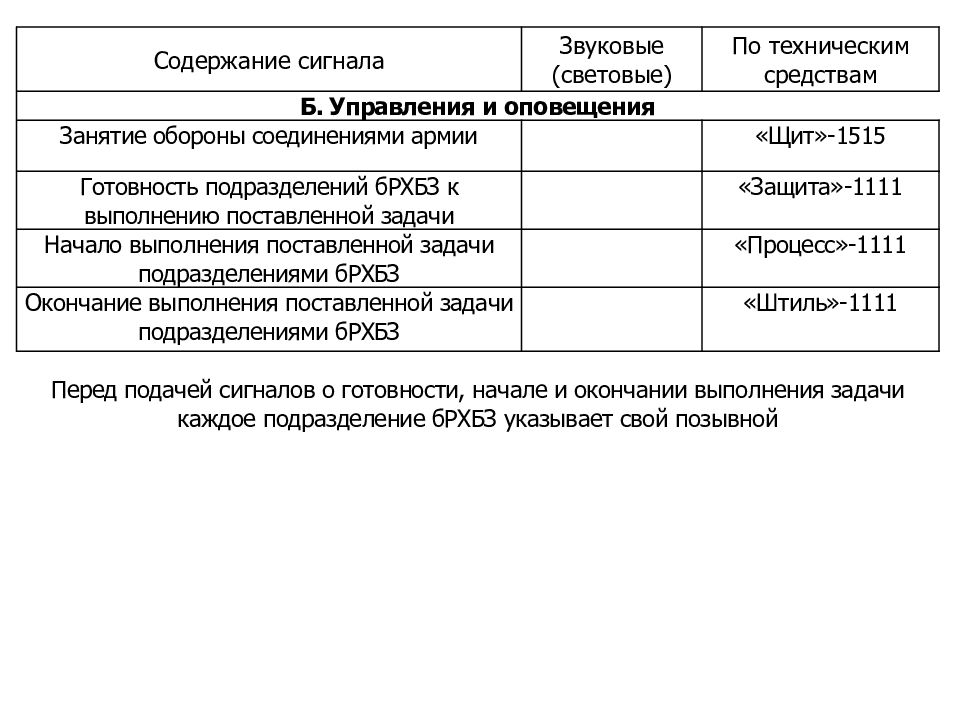

Содержание сигнала Звуковые (световые) По техническим средствам Б. Управления и оповещения Занятие обороны соединениями армии «Щит»-1515 Готовность подразделений бРХБЗ к выполнению поставленной задачи «Защита»-1111 Начало выполнения поставленной задачи подразделениями бРХБЗ «Процесс»-1111 Окончание выполнения поставленной задачи подразделениями бРХБЗ «Штиль»-1111 Перед подачей сигналов о готовности, начале и окончании выполнения задачи каждое подразделение бРХБЗ указывает свой позывной

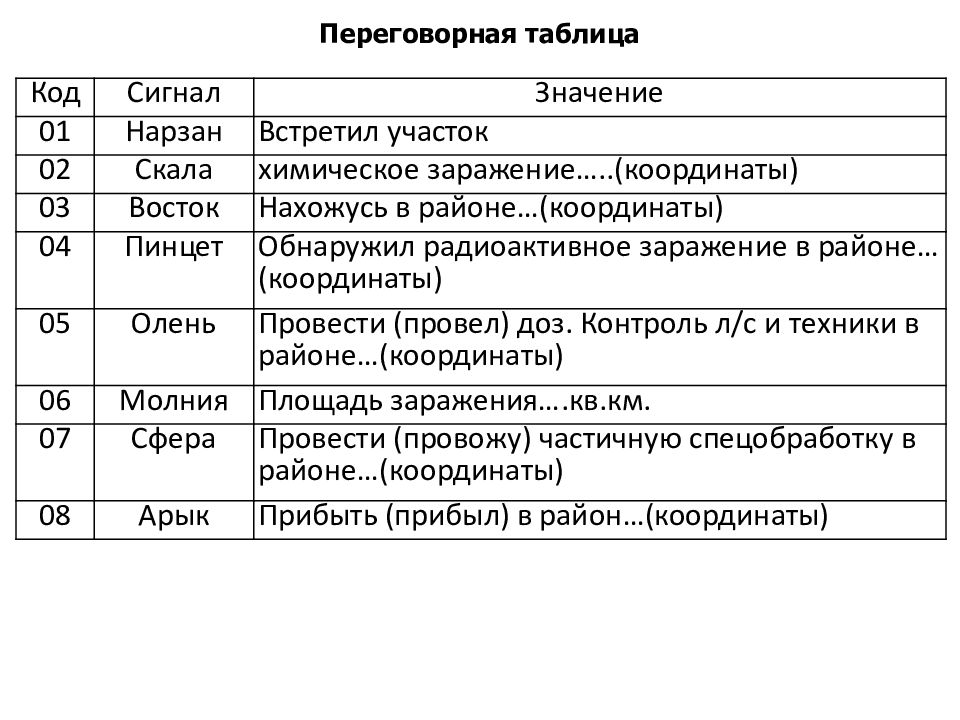

Код Сигнал Значение 01 Нарзан Встретил участок 02 Скала химическое заражение…..(координаты) 03 Восток Нахожусь в районе…(координаты) 04 Пинцет Обнаружил радиоактивное заражение в районе…(координаты) 05 Олень Провести (провел) доз. Контроль л/с и техники в районе…(координаты) 06 Молния Площадь заражения….кв.км. 07 Сфера Провести (провожу) частичную спецобработку в районе…(координаты) 08 Арык Прибыть (прибыл) в район…(координаты)

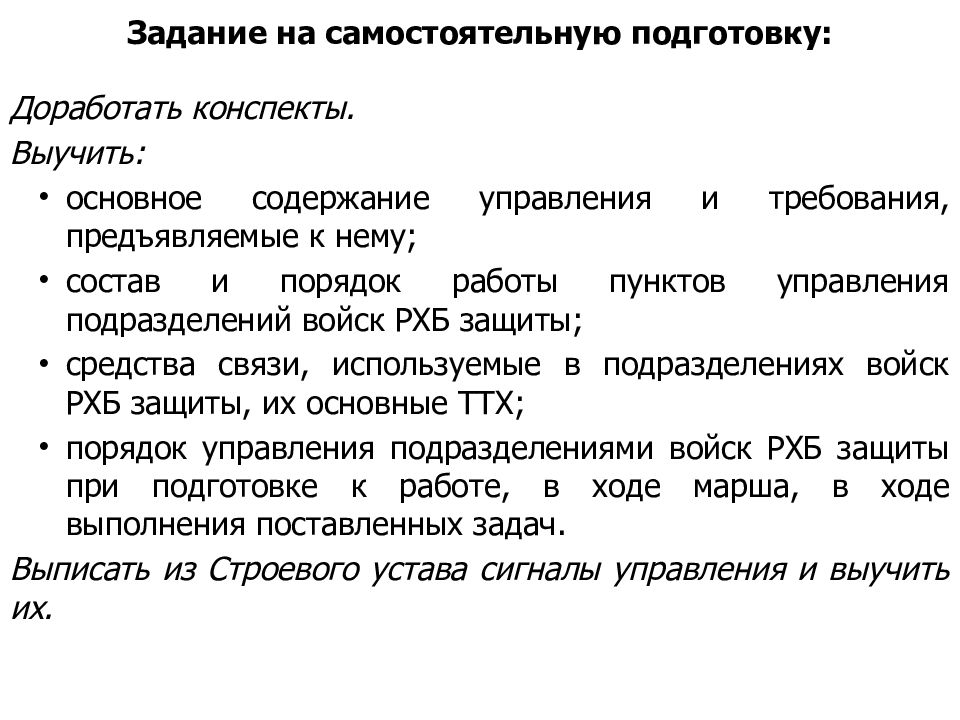

Доработать конспекты. Выучить: основное содержание управления и требования, предъявляемые к нему; состав и порядок работы пунктов управления подразделений войск РХБ защиты; средства связи, используемые в подразделениях войск РХБ защиты, их основные ТТХ; порядок управления подразделениями войск РХБ защиты при подготовке к работе, в ходе марша, в ходе выполнения поставленных задач. Выписать из Строевого устава сигналы управления и выучить их.

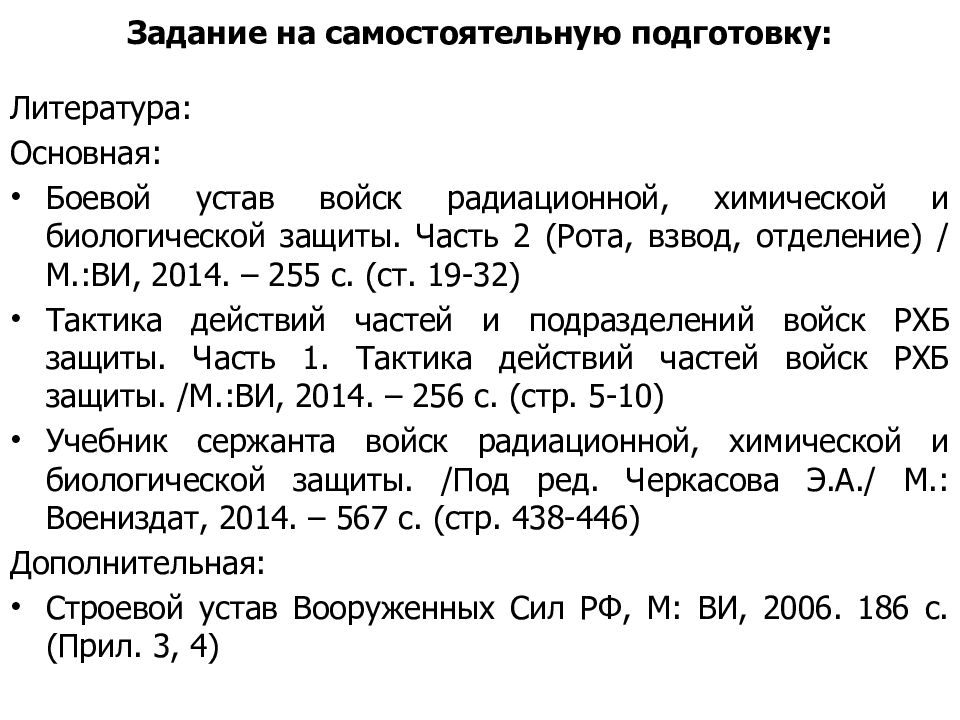

Литература: Основная: Боевой устав войск радиационной, химической и биологической защиты. Часть 2 (Рота, взвод, отделение) / М.:ВИ, 2014. – 255 с. (ст. 19-32) Тактика действий частей и подразделений войск РХБ защиты. Часть 1. Тактика действий частей войск РХБ защиты. /М.:ВИ, 2014. – 256 с. (стр. 5-10) Учебник сержанта войск радиационной, химической и биологической защиты. /Под ред. Черкасова Э.А./ М.: Воениздат, 2014. – 567 с. (стр. 438-446) Дополнительная: Строевой устав Вооруженных Сил РФ, М: ВИ, 2006. 186 с. (Прил. 3, 4)
