Тема №4. «Радиостанции УКВ, КВ диапазона и аппаратура внутренней связи и коммутации бронеобъектов». Занятие 1: «Назначение, технические характеристики, общее устройство аппаратуры внутренней связи и коммутации (АВСК), танкового переговорного устройства (ТПУ)» Военная кафедра при Национальном исследовательском университете «Высшая школа экономики»

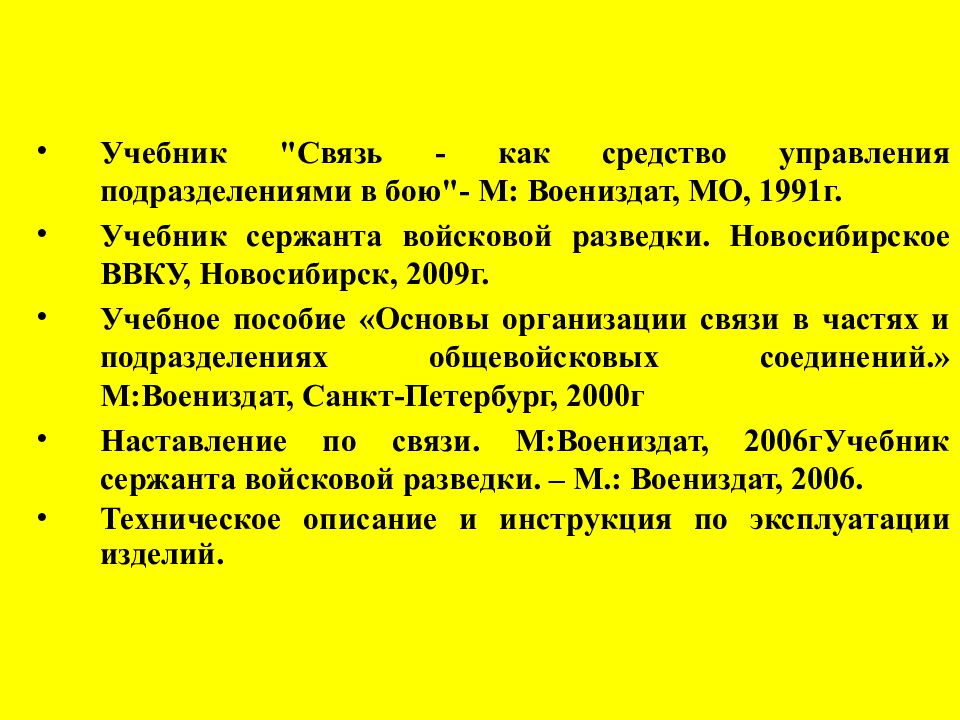

Учебник "Связь - как средство управления подразделениями в бою"- М: Воениздат, МО, 1991г. Учебник сержанта войсковой разведки. Новосибирское ВВКУ, Новосибирск, 2009г. Учебное пособие «Основы организации связи в частях и подразделениях общевойсковых соединений.» М:Воениздат, Санкт-Петербург, 2000г Наставление по связи. М:Воениздат, 2006гУчебник сержанта войсковой разведки. – М.: Воениздат, 2006. Техническое описание и инструкция по эксплуатации изделий. ЛИТЕРАТУРА

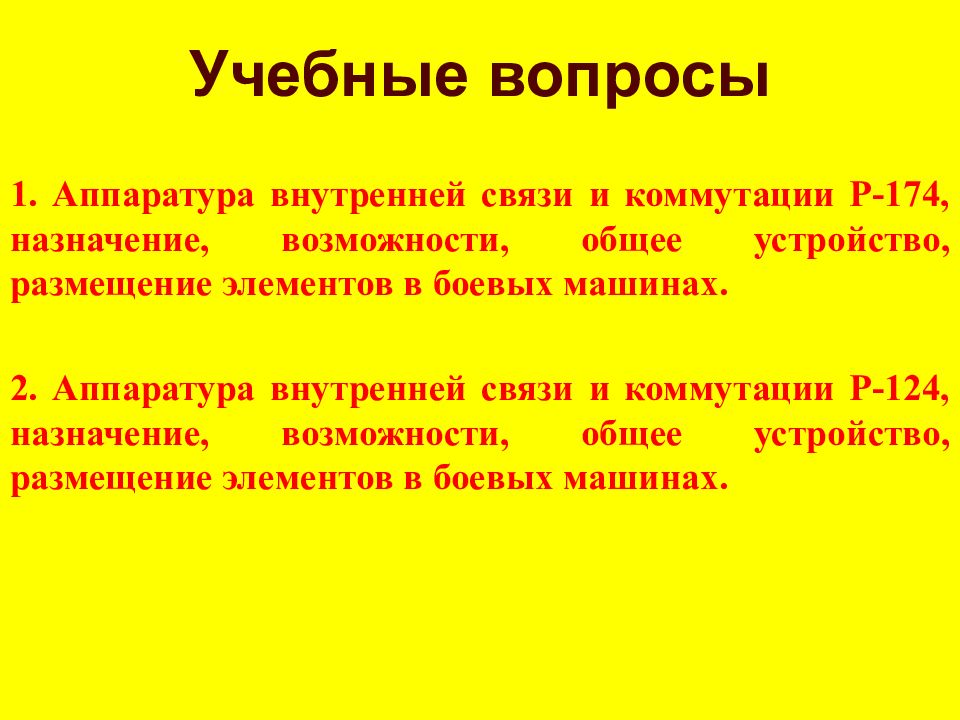

1. Аппаратура внутренней связи и коммутации Р-174, назначение, возможности, общее устройство, размещение элементов в боевых машинах. 2. Аппаратура внутренней связи и коммутации Р-124, назначение, возможности, общее устройство, размещение элементов в боевых машинах. Учебные вопросы

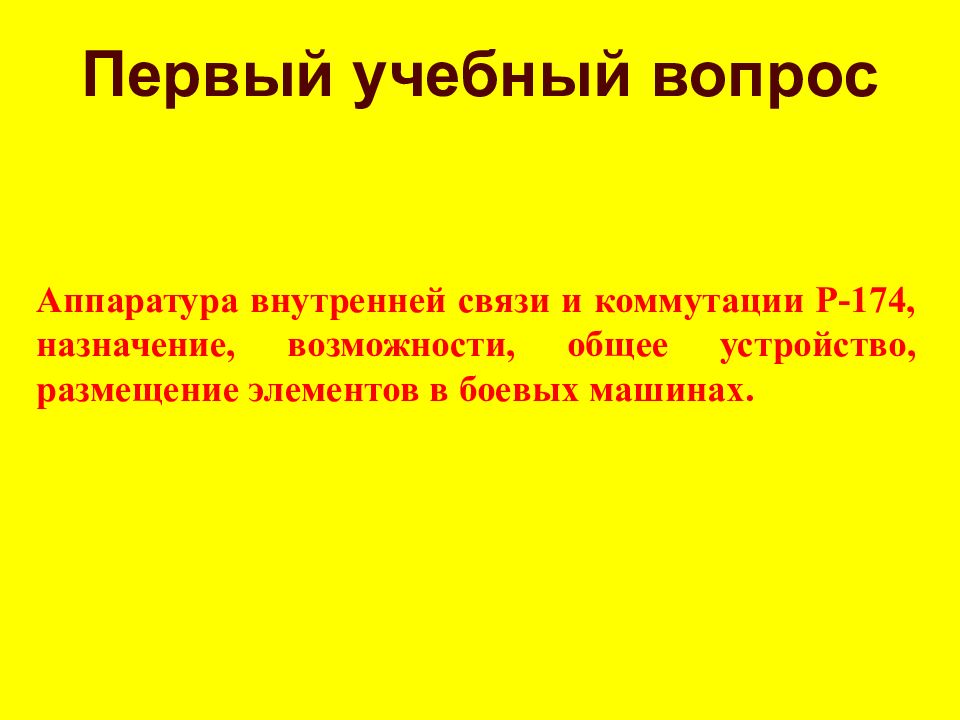

Аппаратура внутренней связи и коммутации Р-174, назначение, возможности, общее устройство, размещение элементов в боевых машинах. Первый учебный вопрос

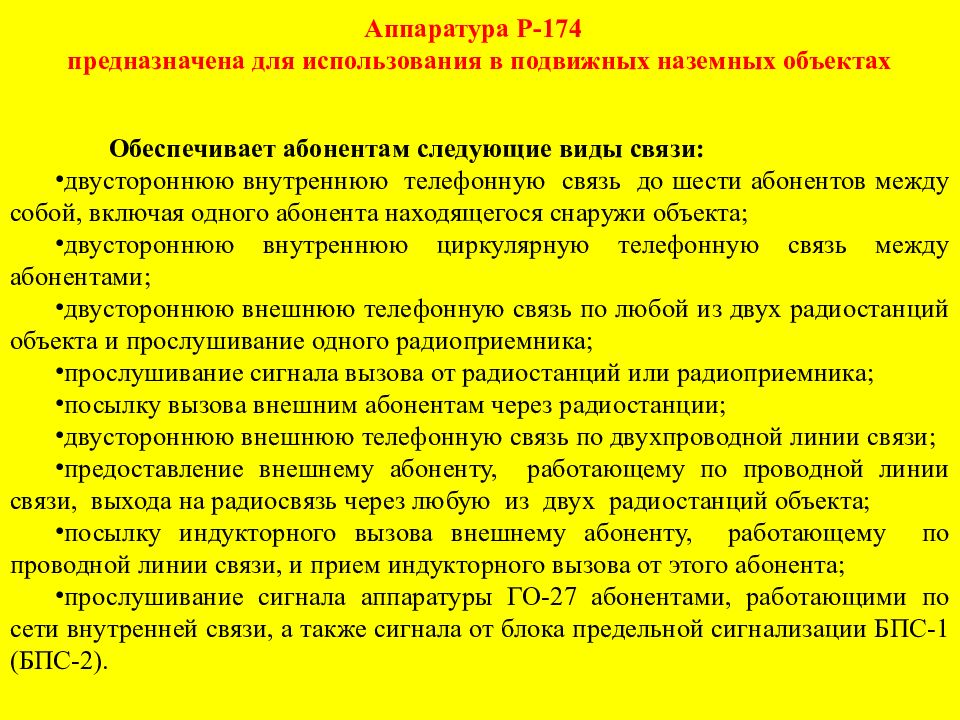

Обеспечивает абонентам следующие виды связи: двустороннюю внутреннюю телефонную связь до шести абонентов между собой, включая одного абонента находящегося снаружи объекта; двустороннюю внутреннюю циркулярную телефонную связь между абонентами; двустороннюю внешнюю телефонную связь по любой из двух радиостанций объекта и прослушивание одного радиоприемника; прослушивание сигнала вызова от радиостанций или радиоприемника; посылку вызова внешним абонентам через радиостанции; двустороннюю внешнюю телефонную связь по двухпроводной линии связи; предоставление внешнему абоненту, работающему по проводной линии связи, выхода на радиосвязь через любую из двух радиостанций объекта; посылку индукторного вызова внешнему абоненту, работающему по проводной линии связи, и прием индукторного вызова от этого абонента; прослушивание сигнала аппаратуры ГО-27 абонентами, работающими по сети внутренней связи, а также сигнала от блока предельной сигнализации БПС-1 (БПС-2).

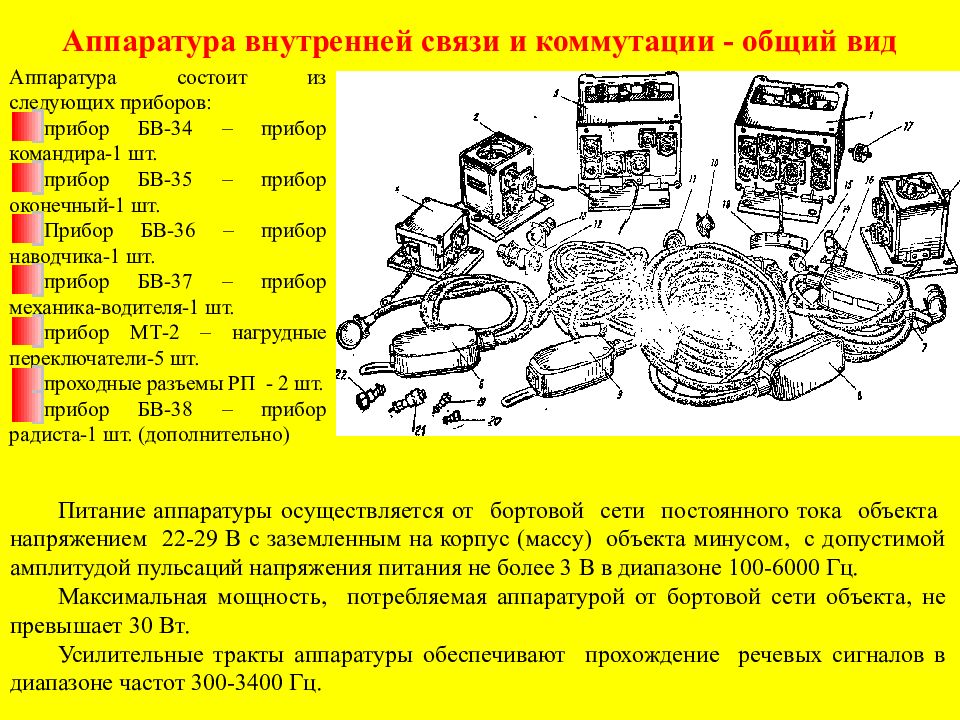

Питание аппаратуры осуществляется от бортовой сети постоянного тока объекта напряжением 22-29 В с заземленным на корпус (массу) объекта минусом, с допустимой амплитудой пульсаций напряжения питания не более 3 В в диапазоне 100-6000 Гц. Максимальная мощность, потребляемая аппаратурой от бортовой сети объекта, не превышает 30 Вт. Усилительные тракты аппаратуры обеспечивают прохождение речевых сигналов в диапазоне частот 300-3400 Гц. Аппаратура состоит из следующих приборов: прибор БВ-34 – прибор командира-1 шт. прибор БВ-35 – прибор оконечный-1 шт. Прибор БВ-36 – прибор наводчика-1 шт. прибор БВ-37 – прибор механика-водителя-1 шт. прибор МТ-2 – нагрудные переключатели-5 шт. проходные разъемы РП - 2 шт. прибор БВ-38 – прибор радиста-1 шт. (дополнительно)
Назначение приборов: прибор БВ-34 – прибор командира: обеспечивает внутреннюю связь командира, подключение к радиостанциям и приемнику, включение АВСК, регулировку громкости в телефонах шлемофонов при внутренней связи, подключение механика-водителя для работы на радиостанции. прибор БВ-35 – прибор оконечный: обеспечивает возможность внутренней и внешней связи. Прибор БВ-36 – прибор наводчика: служит для внутренней и внешней связи наводчика. прибор БВ-37 – прибор механика-водителя: предназначен для внутренней и внешней связи механика-водителя и подключения аппаратуры ГО-27. прибор БВ-38 – прибор радиста: предназначен для внутренней и внешней связи радиста и подключения проводной линии связи. проходные разъемы РП (колодка дополнительного абонента): обеспечивает подключение десанта к системе внутренней связи машины.

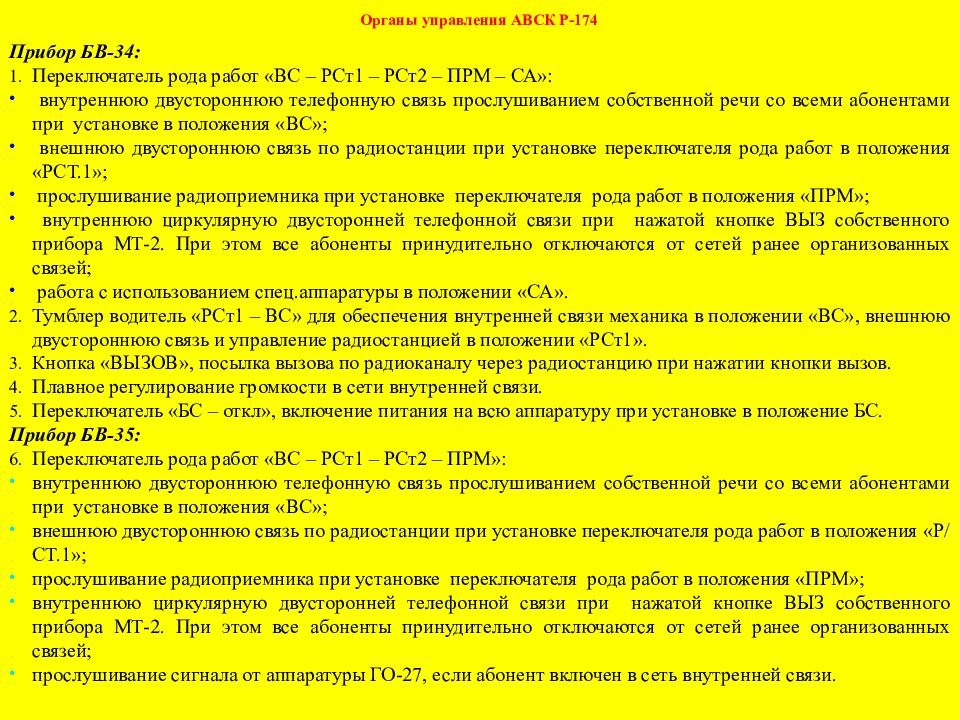

Прибор БВ-34: Переключатель рода работ «ВС – РСт1 – РСт2 – ПРМ – СА»: внутреннюю двустороннюю телефонную связь прослушиванием собственной речи со всеми абонентами при установке в положения «ВС»; внешнюю двустороннюю связь по радиостанции при установке переключателя рода работ в положения «РСТ.1»; прослушивание радиоприемника при установке переключателя рода работ в положения «ПРМ»; внутреннюю циркулярную двусторонней телефонной связи при нажатой кнопке ВЫЗ собственного прибора МТ-2. При этом все абоненты принудительно отключаются от сетей ранее организованных связей; работа с использованием спец.аппаратуры в положении «СА». Тумблер водитель «РСт1 – ВС» для обеспечения внутренней связи механика в положении «ВС», внешнюю двустороннюю связь и управление радиостанцией в положении «РСт1». Кнопка «ВЫЗОВ», посылка вызова по радиоканалу через радиостанцию при нажатии кнопки вызов. Плавное регулирование громкости в сети внутренней связи. Переключатель «БС – откл», включение питания на всю аппаратуру при установке в положение БС. Прибор БВ-35: Переключатель рода работ «ВС – РСт1 – РСт2 – ПРМ»: внутреннюю двустороннюю телефонную связь прослушиванием собственной речи со всеми абонентами при установке в положения «ВС»; внешнюю двустороннюю связь по радиостанции при установке переключателя рода работ в положения «Р/СТ.1»; прослушивание радиоприемника при установке переключателя рода работ в положения «ПРМ»; внутреннюю циркулярную двусторонней телефонной связи при нажатой кнопке ВЫЗ собственного прибора МТ-2. При этом все абоненты принудительно отключаются от сетей ранее организованных связей; прослушивание сигнала от аппаратуры ГО-27, если абонент включен в сеть внутренней связи.

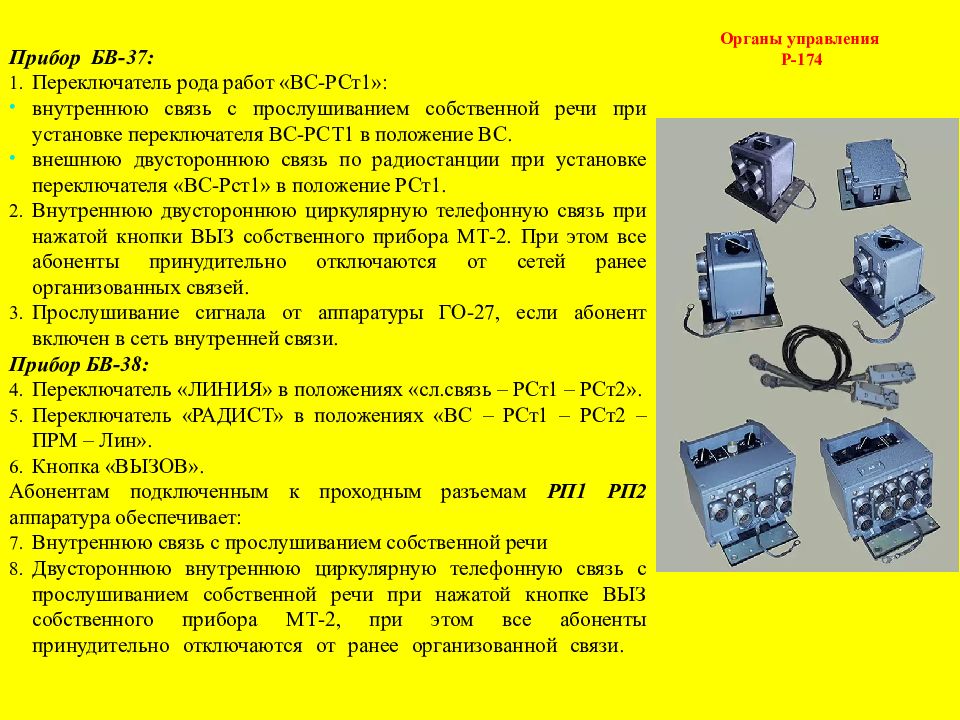

Прибор БВ-37: Переключатель рода работ «ВС-РСт1»: внутреннюю связь с прослушиванием собственной речи при установке переключателя ВС-РСТ1 в положение ВС. внешнюю двустороннюю связь по радиостанции при установке переключателя «ВС-Рст1» в положение РСт1. Внутреннюю двустороннюю циркулярную телефонную связь при нажатой кнопки ВЫЗ собственного прибора МТ-2. При этом все абоненты принудительно отключаются от сетей ранее организованных связей. Прослушивание сигнала от аппаратуры ГО-27, если абонент включен в сеть внутренней связи. Прибор БВ-38: Переключатель «ЛИНИЯ» в положениях «сл.связь – РСт1 – РСт2». Переключатель «РАДИСТ» в положениях «ВС – РСт1 – РСт2 – ПРМ – Лин». Кнопка «ВЫЗОВ». Абонентам подключенным к проходным разъемам РП1 РП2 аппаратура обеспечивает: Внутреннюю связь с прослушиванием собственной речи Двустороннюю внутреннюю циркулярную телефонную связь с прослушиванием собственной речи при нажатой кнопке ВЫЗ собственного прибора МТ-2, при этом все абоненты принудительно отключаются от ранее организованной связи.

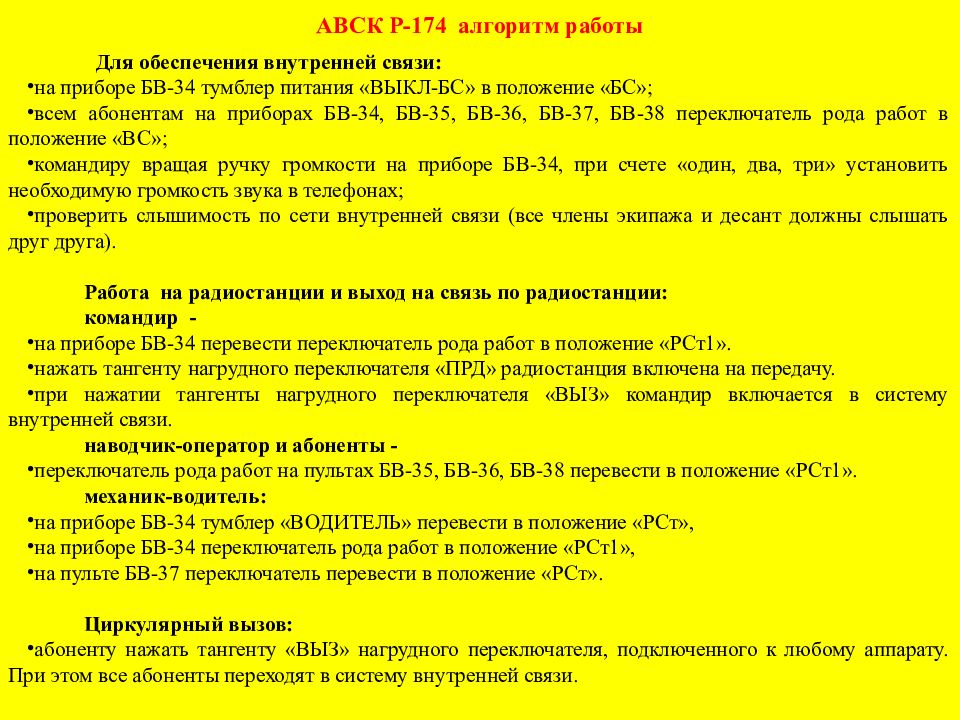

Для обеспечения внутренней связи: на приборе БВ-34 тумблер питания «ВЫКЛ-БС» в положение «БС»; всем абонентам на приборах БВ-34, БВ-35, БВ-36, БВ-37, БВ-38 переключатель рода работ в положение «ВС»; командиру вращая ручку громкости на приборе БВ-34, при счете «один, два, три» установить необходимую громкость звука в телефонах; проверить слышимость по сети внутренней связи (все члены экипажа и десант должны слышать друг друга). Работа на радиостанции и выход на связь по радиостанции: командир - на приборе БВ-34 перевести переключатель рода работ в положение «РСт1». нажать тангенту нагрудного переключателя «ПРД» радиостанция включена на передачу. при нажатии тангенты нагрудного переключателя «ВЫЗ» командир включается в систему внутренней связи. наводчик-оператор и абоненты - переключатель рода работ на пультах БВ-35, БВ-36, БВ-38 перевести в положение «РСт1». механик-водитель: н а приборе БВ-34 тумблер «ВОДИТЕЛЬ» перевести в положение « РСт », на приборе БВ-34 переключатель рода работ в положение «РСт1», на пульте БВ-37 переключатель перевести в положение « РСт ». Циркулярный вызов: абоненту нажать тангенту «ВЫЗ» нагрудного переключателя, подключенного к любому аппарату. При этом все абоненты переходят в систему внутренней связи.

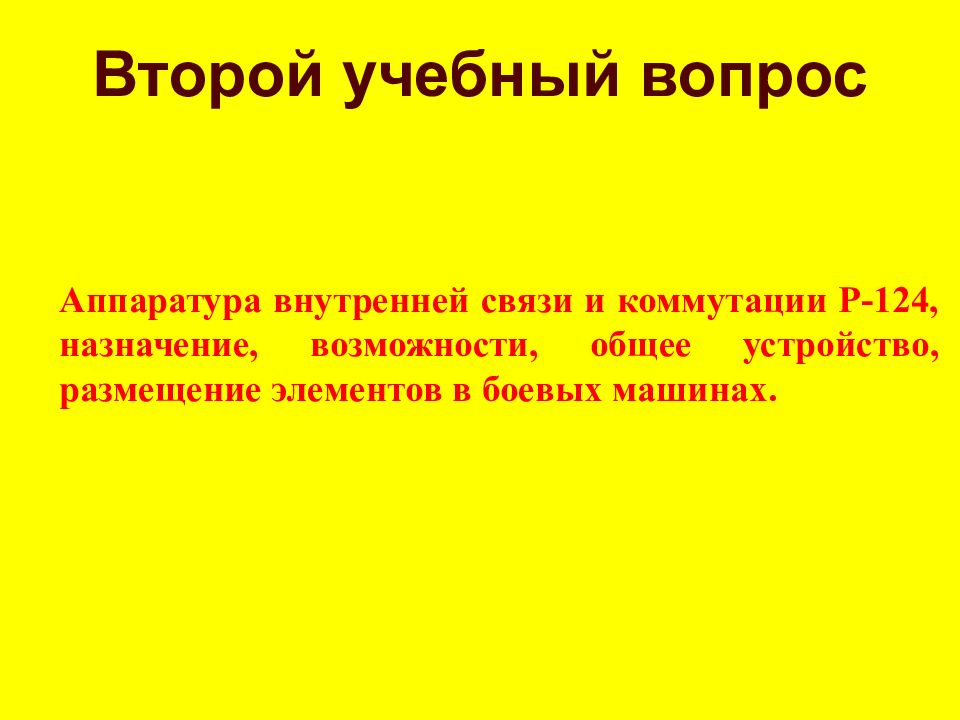

Аппаратура внутренней связи и коммутации Р-124, назначение, возможности, общее устройство, размещение элементов в боевых машинах. Второй учебный вопрос

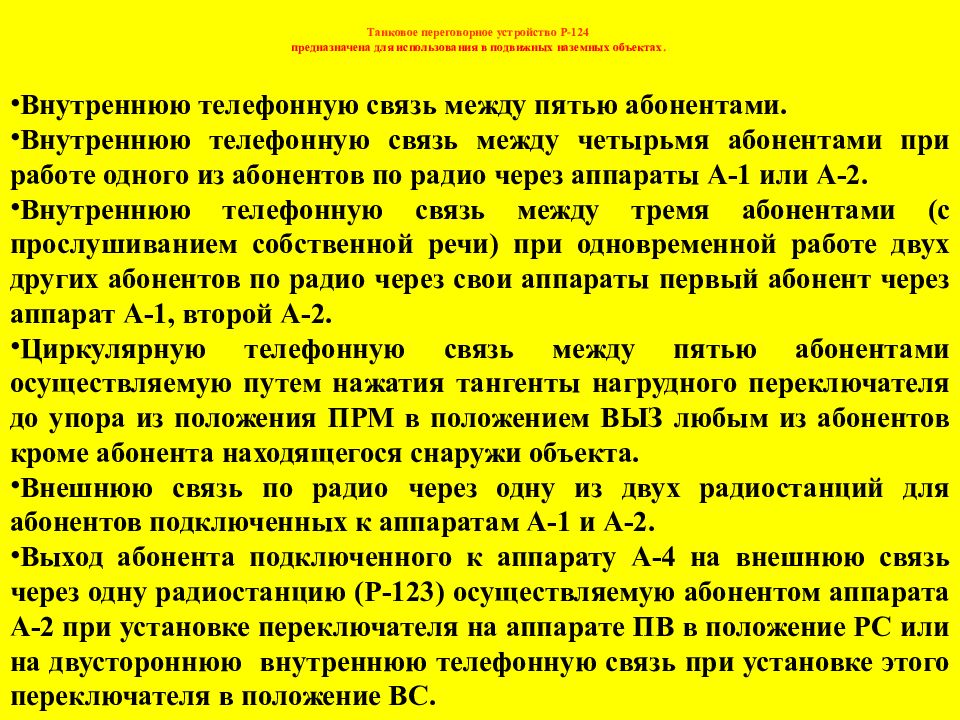

Внутреннюю телефонную связь между пятью абонентами. Внутреннюю телефонную связь между четырьмя абонентами при работе одного из абонентов по радио через аппараты А-1 или А-2. Внутреннюю телефонную связь между тремя абонентами (с прослушиванием собственной речи) при одновременной работе двух других абонентов по радио через свои аппараты первый абонент через аппарат А-1, второй А-2. Циркулярную телефонную связь между пятью абонентами осуществляемую путем нажатия тангенты нагрудного переключателя до упора из положения ПРМ в положением ВЫЗ любым из абонентов кроме абонента находящегося снаружи объекта. Внешнюю связь по радио через одну из двух радиостанций для абонентов подключенных к аппаратам А-1 и А-2. Выход абонента подключенного к аппарату А-4 на внешнюю связь через одну радиостанцию (Р-123) осуществляемую абонентом аппарата А-2 при установке переключателя на аппарате ПВ в положение РС или на двустороннюю внутреннюю телефонную связь при установке этого переключателя в положение ВС.
аппарат А-1 (4) – пульт командира; аппарат А-2 (8) – пульт наводчика; ПВ – пульт механика-водителя; аппарат А-3 (А-4) (2,7,9)-колодки командира десанта и десанта; нагрудные переключатели (3,5); шлемофон (6); кабель (1). Основные технические характеристики: источник питания - бортовая сеть 26 В. максимальный потребляемый ток - до 0,45 А. усилительные тракты изделия, состоящие из пяти усилителей ларингофонных и усилителя оконечного, нагруженного на пять пар телефонов низкоомных ТА-56М и трех усилителей ларингофонных. коэффициент усиления усилительного тракта изделия – 4000. частотный диапазон усилительного тракта 300-3000 Гц. коэффициент нелинейных искажений усилительного тракта изделия, как у варианта с питанием 26 В, так и варианта с питанием 13 В при выходном напряжении 10 В на частоте 1000 Гц не должен быть более 10 процентов. коэффициент словесной разборчивости речи в условиях акустических шумов уровнем 120 дБ не должен быть менее 90 %.

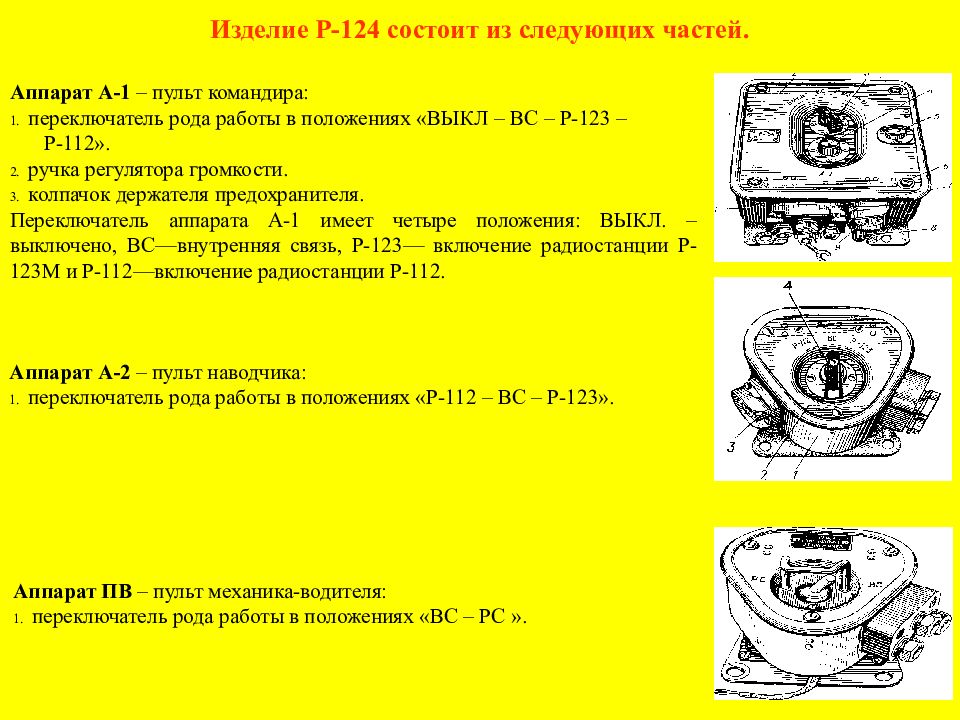

Аппарат А-1 – пульт командира: переключатель рода работы в положениях «ВЫКЛ – ВС – Р-123 – Р-112». ручка регулятора громкости. колпачок держателя предохранителя. Переключатель аппарата А-1 имеет четыре положения: ВЫКЛ. – выключено, ВС—внутренняя связь, Р-123— включение радиостанции Р-123М и Р-112—включение радиостанции Р-112. Аппарат А-2 – пульт наводчика: переключатель рода работы в положениях « Р-112 – ВС – Р-123 ». Аппарат ПВ – пульт механика-водителя: переключатель рода работы в положениях « ВС – PC ».

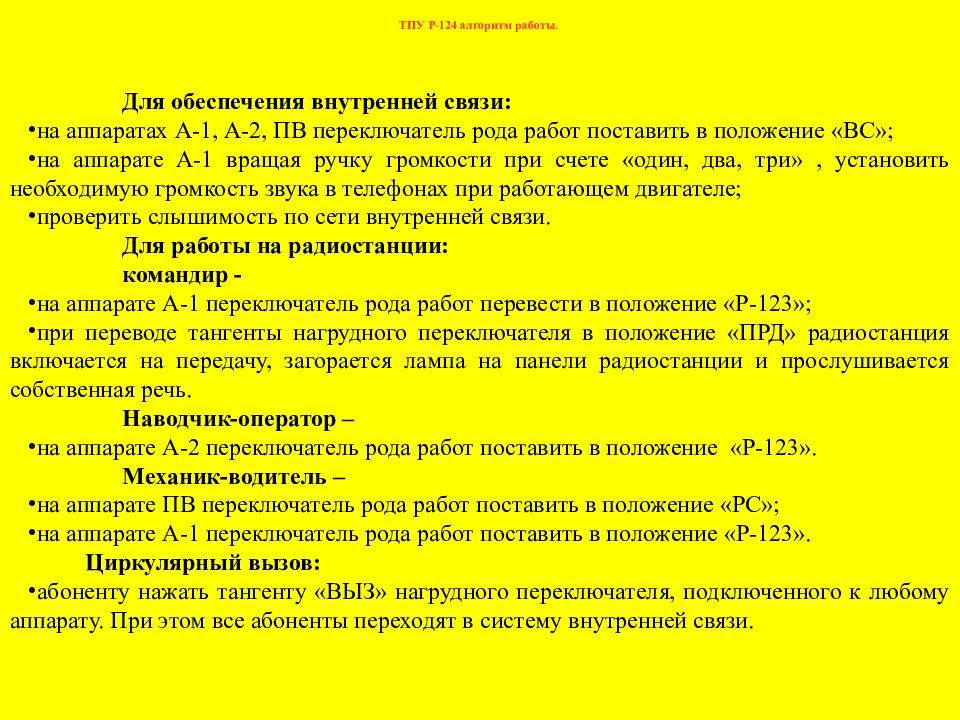

Для обеспечения внутренней связи: на аппаратах А-1, А-2, ПВ переключатель рода работ поставить в положение «ВС»; н а аппарате А-1 вращая ручку громкости при счете «один, два, три», установить необходимую громкость звука в телефонах при работающем двигателе; п роверить слышимость по сети внутренней связи. Для работы на радиостанции: командир - на аппарате А-1 переключатель рода работ перевести в положение «Р-123»; при переводе тангенты нагрудного переключателя в положение «ПРД» радиостанция включается на передачу, загорается лампа на панели радиостанции и прослушивается собственная речь. Наводчик-оператор – на аппарате А-2 переключатель рода работ поставить в положение «Р-123». Механик-водитель – на аппарате ПВ переключатель рода работ поставить в положение «РС»; н а аппарате А-1 переключатель рода работ поставить в положение «Р-123». Циркулярный вызов: абоненту нажать тангенту «ВЫЗ» нагрудного переключателя, подключенного к любому аппарату. При этом все абоненты переходят в систему внутренней связи.

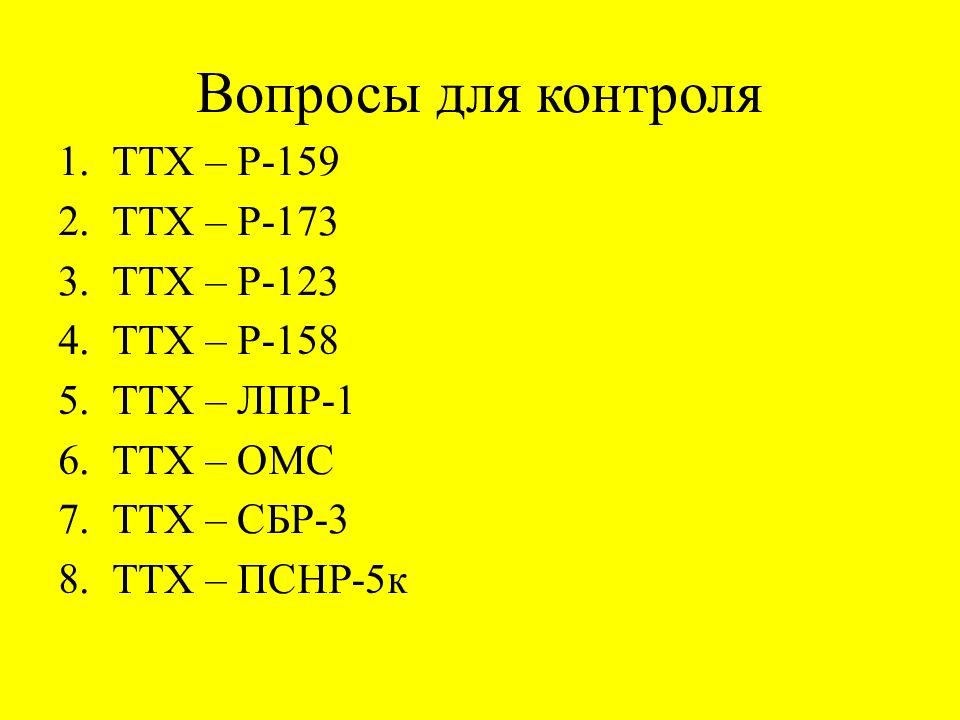

ТТХ – Р-159 ТТХ – Р-173 ТТХ – Р-123 ТТХ – Р-158 ТТХ – ЛПР-1 ТТХ – ОМС ТТХ – СБР-3 ТТХ – ПСНР-5к

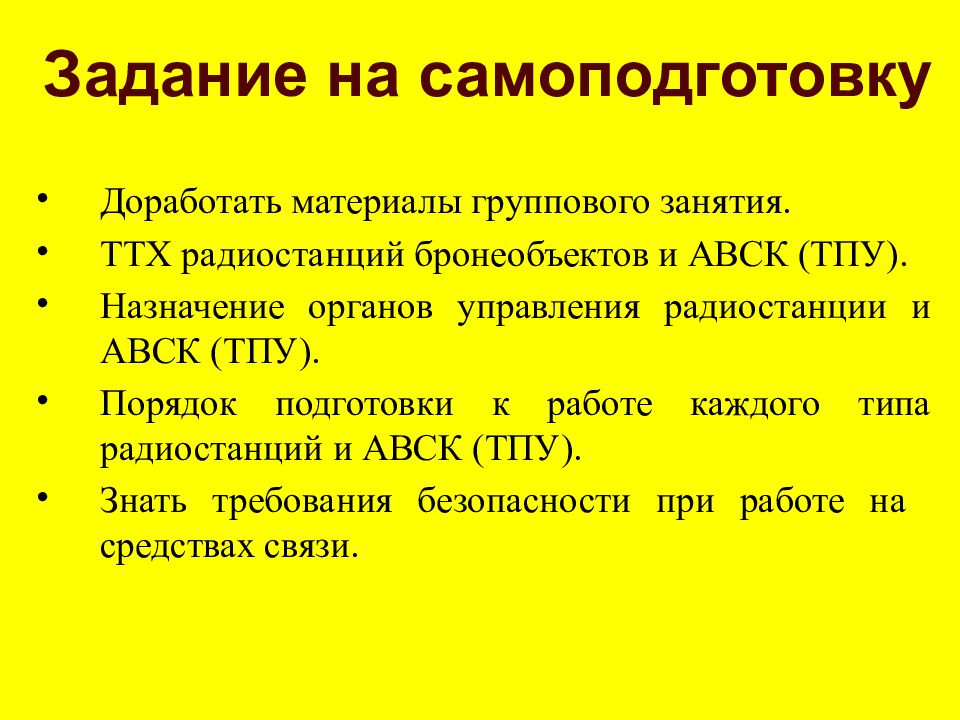

Доработать материалы группового занятия. ТТХ радиостанций бронеобъектов и АВСК (ТПУ). Назначение органов управления радиостанции и АВСК (ТПУ). Порядок подготовки к работе каждого типа радиостанций и АВСК (ТПУ). Знать требования безопасности при работе на средствах связи. Задание на самоподготовку
