Технологический процесс изготовления детали «Палец Чертеж детали Чертеж заготовки
Установ А 005 Токарная операция Установить заготовку в трех кулачковый патрон и закрепить длина - L 76 мм, диаметр - Ø 34мм 2 Подрезать торец Ø 34 мм на L 17

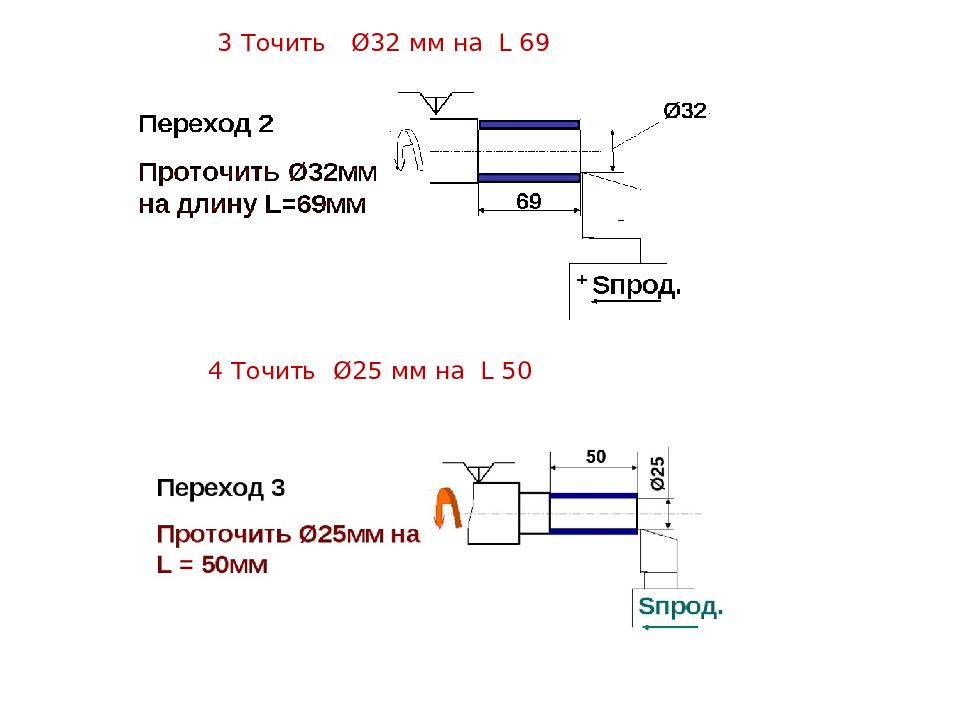

3 Точить Ø 32 мм на L 69 4 Точить Ø 25 мм на L 50

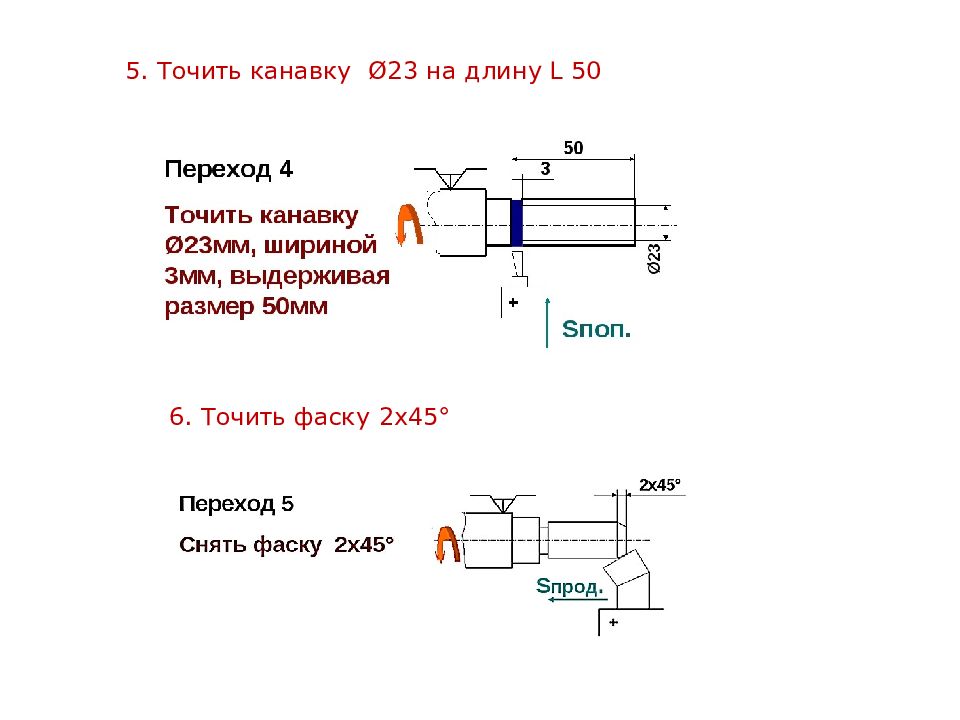

5. Точить канавку Ø 23 на длину L 50 6. Точить фаску 2x45°

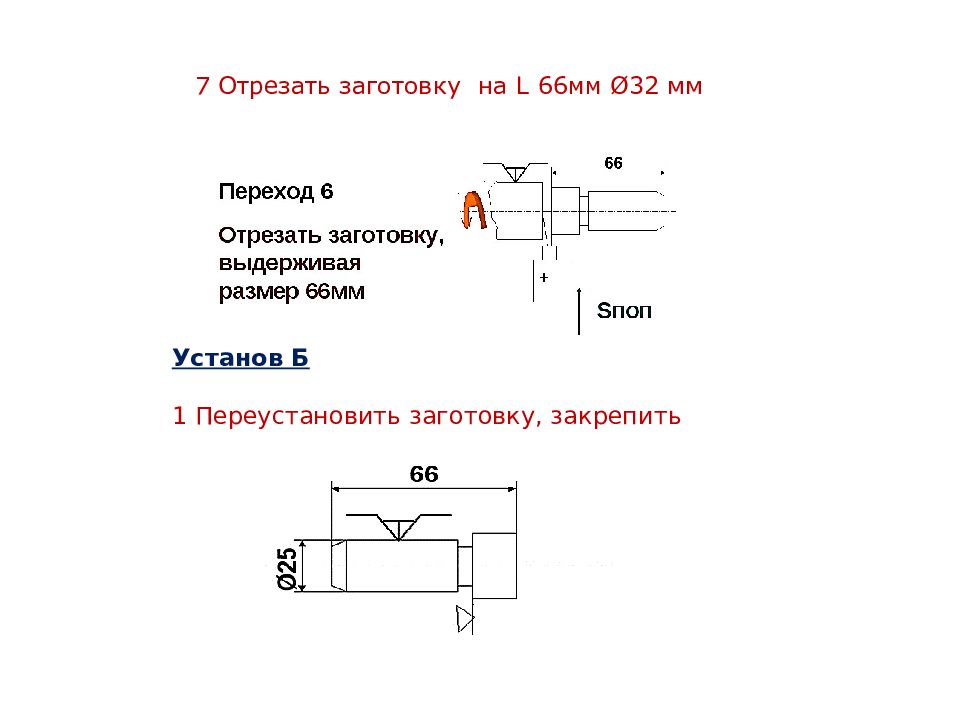

7 Отрезать заготовку на L 66 мм Ø 32 мм Установ Б 1 Переустановить заготовку, закрепить

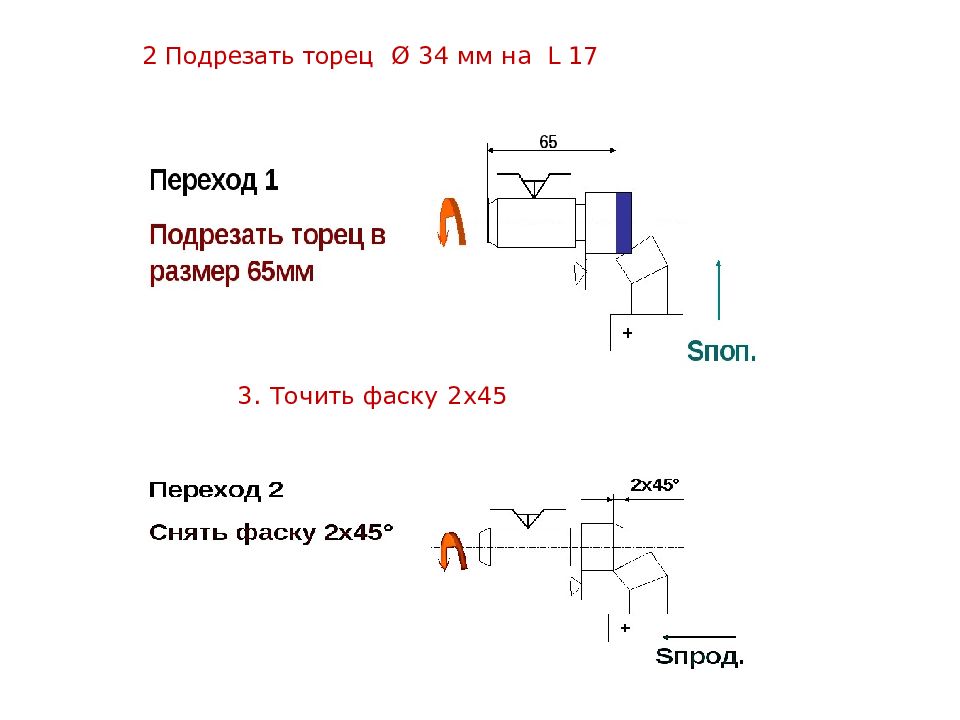

2 Подрезать торец Ø 34 мм на L 17 3. Точить фаску 2x45
Детали «Болт» и «Гайка» Болт — крепёжное изделие в виде стержня с наружной резьбой, как правило, с шестигранной головкой под гаечный ключ, образующее соединение при помощи гайки или иного резьбового отверстия. Болтом скрепляются отдельные детали с помощью навинчивания на него гайки. Гайка — крепёжное изделие с резьбовым отверстием, образующее соединение с помощью болта Обычно гайки изготавливаются шестигранной формы под гаечный ключ, но могут быть и квадратными, круглыми с насечкой.
Шаг резьбы (Р) — это расстояние между соседними вершинами в миллиметрах. Резьба бывает наружной (болты, винты, шпильки) и внутренней (гайки). Резьбы бывают правыми которые завинчивают по ходу часовой стрелки, и левыми, которые завинчивают против хода часовой стрелки. Резьба в технике — чередующиеся выступы и впадины на поверхности тел вращения, расположенные по винтовой линии. Является основным элементом резьбового соединения.
Технологический процесс изготовления детали «Болт « и «Гайка» Чертеж детали болт Эскиз заготовки для деталей болт и гайка

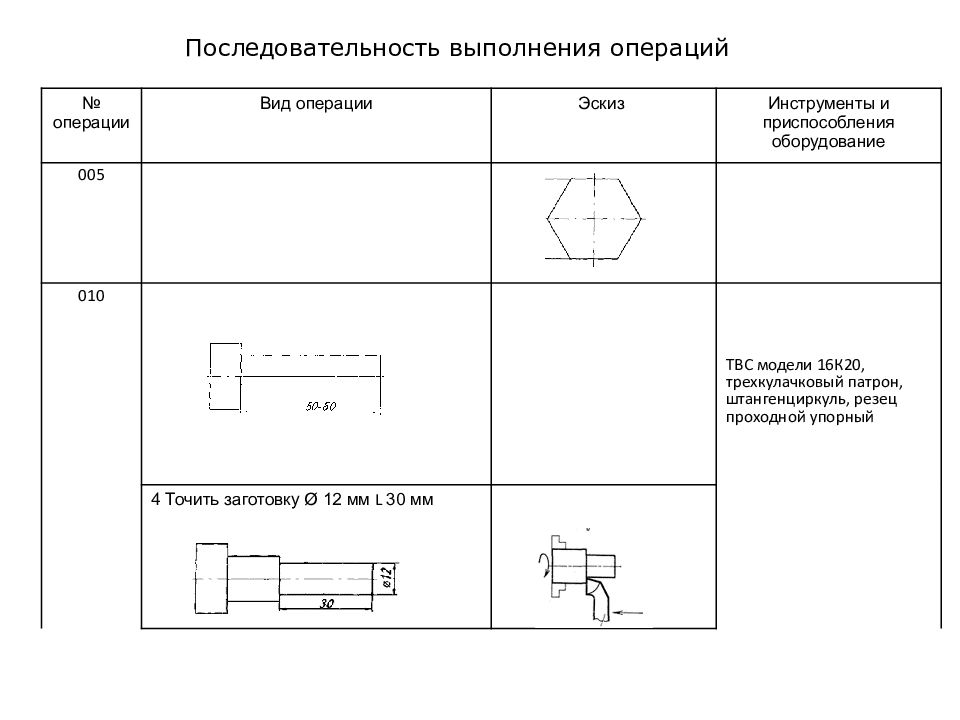

Последовательность выполнения операций № операции Вид операции Эскиз Инструменты и приспособления оборудование 005 Слесарная Выбрать заготовку под ключ 17мм, закрепить в тисках, отрезать на L 42 мм Штангенциркуль, ножовка по маралу, тески, чертилка 010 Установ А Токарно- винторезная 1. Установить закрепить заготовку 2. Подрезать торец 3 точить поверхность Ø 12 мм L 50 мм ТВС модели 16К20, трехкулачковый патрон, штангенциркуль, резец проходной упорный 4 Точить заготовку Ø 12 мм L 30 мм
Последовательность выполнения операций № операции Вид операции Эскиз Инструменты и приспособления оборудование 010 5 Точить заготовку Ø 9,8 мм L 2 0 мм ТВС модели 16К20, трехкулачковый патрон, штангенциркуль, резец проходной, Резец отрезной 6 Снять фаску 2x45° и отрезать заготовку L 4 0 мм 015 Слесарная Нарезать резьбу М10 На L 15 мм Тески, плашкодержатель, плашка, штангенциркуль 020 контроль Продолжение таблицы
Последовательность выполнения операций № операции Вид операции Эскиз Инструменты, приспособления, оборудование 010 5 Точить заготовку Ø 9,8 мм L 2 0 мм ТВС модели 16К20, трехкулачковый патрон, штангенциркуль, резец проходной 6 Точить фаску 2x45° и нарезать резьбу М 10 на L 4 0 мм 6 Отрезать заготовку мм L 4 0 мм ТВС модели 16К20, трехкулачковый патрон, плашка и плашкодержатель 015 контроль Продолжение таблицы второй способ нарезания резьбы при изготовлении болта
Технологический процесс изготовления детали «Гайка» Чертеж детали Чертеж заготовки
Последовательность выполнения операций № операции Вид операции Эскиз Инструменты и приспособления оборудование 005 010 ТВС модели 16К20, трехкулачковый патрон, штангенциркуль, резец проходной упорный 4 Точить заготовку Ø 12 мм L 30 мм
Последовательность выполнения операций № операции Вид операции Эскиз Инструменты, приспособления оборудование 005 Слесарная Выбрать заготовку под ключ 32 мм, закрепить в тисках, отрезать на L 40мм Штангенциркуль, ножовка по маралу, тески, чертилка 010 Установ А Токарно- винторезная 1. Установить закрепить заготовку 2. Подрезать торец, снять фаска 3 С верлить сквозное отверстие Ø 31,4 мм L 40 мм. 4 Снять фаску 2x45 5 Нарезать резьбу М 22 на L 18 мм и отрезать заготовку на L 18 мм ТВС модели 16К20, трехкулачковый патрон, штангенциркуль, резец проходной, Сверло, развертка Метчик

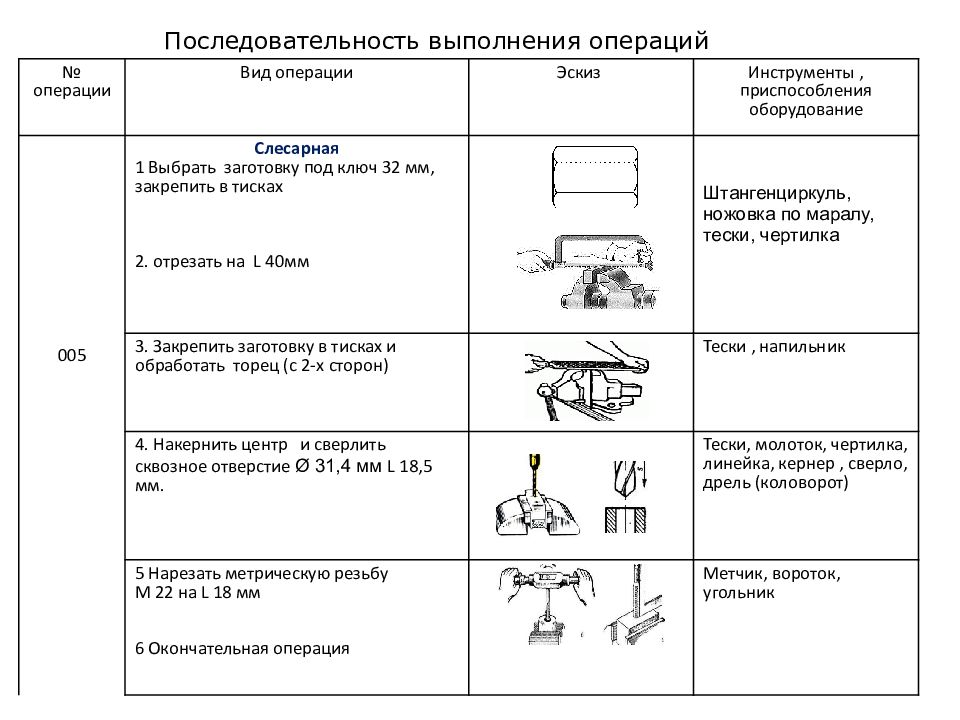

Последовательность выполнения операций № операции Вид операции Эскиз Инструменты, приспособления оборудование 005 Слесарная 1 Выбрать заготовку под ключ 32 мм, закрепить в тисках 2. отрезать на L 40мм Штангенциркуль, ножовка по маралу, тески, чертилка 3. Закрепить заготовку в тисках и обработать торец (с 2-х сторон) Тески, напильник 4. Накернить центр и с верлить сквозное отверстие Ø 31,4 мм L 18,5 мм. Тески, молоток, чертилка, линейка, кернер, сверло, дрель (коловорот) 5 Нарезать метрическую резьбу М 22 на L 18 мм 6 Окончательная операция Метчик, вороток, угольник

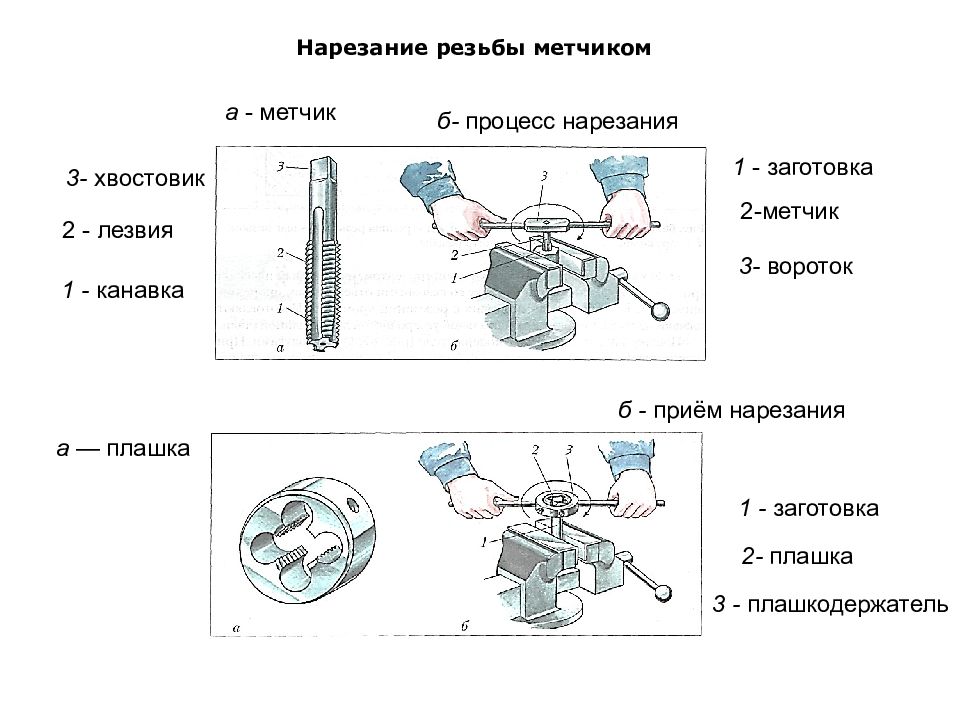

а - метчик 1 - канавка 2 - лезвия 3- хвостовик б- процесс нарезания 1 - заготовка 2-метчик 3- вороток Нарезание резьбы метчиком а — плашка 1 - заготовка 2- плашка 3 - плашкодержатель б - приём нарезания

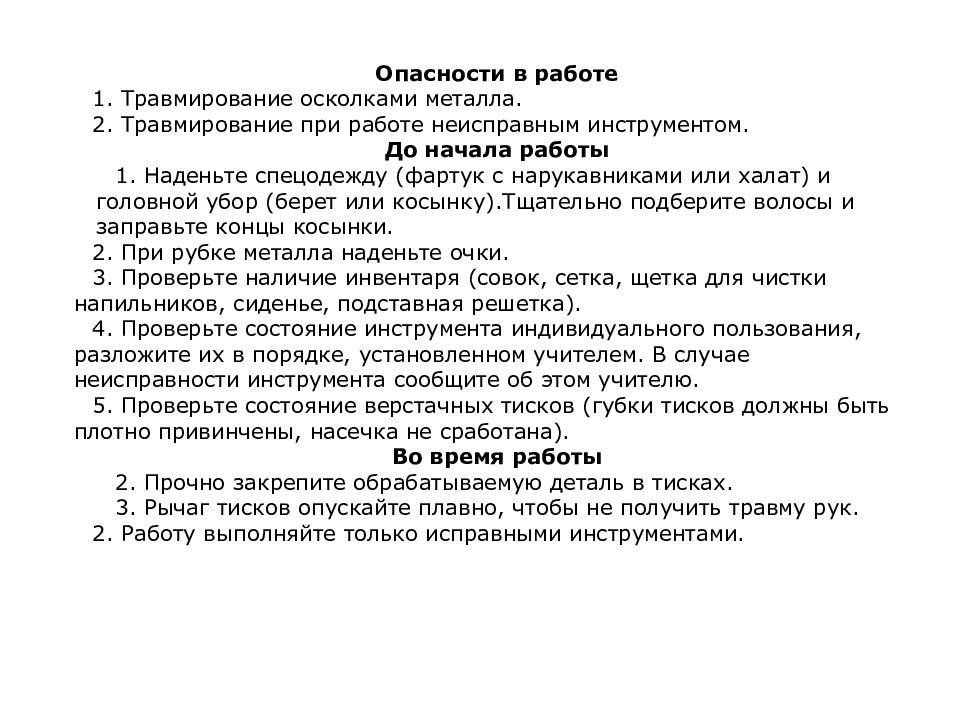

Опасности в работе 1. Травмирование осколками металла. 2. Травмирование при работе неисправным инструментом. До начала работы Наденьте спецодежду (фартук с нарукавниками или халат) и головной убор (берет или косынку).Тщательно подберите волосы и заправьте концы косынки. 2. При рубке металла наденьте очки. 3. Проверьте наличие инвентаря (совок, сетка, щетка для чистки напильников, сиденье, подставная решетка). 4. Проверьте состояние инструмента индивидуального пользования, разложите их в порядке, установленном учителем. В случае неисправности инструмента сообщите об этом учителю. 5. Проверьте состояние верстачных тисков (губки тисков должны быть плотно привинчены, насечка не сработана). Во время работы Прочно закрепите обрабатываемую деталь в тисках. Рычаг тисков опускайте плавно, чтобы не получить травму рук. 2. Работу выполняйте только исправными инструментами.
