ТЕМА № 8 «Танковая пушка 2А-46»
1. Изучить назначение, боевые свойства, общее устройство танковой пушки. 2. Изучить назначение, устройство и работу ствола, затвора с полуавтоматикой, противооткатных устройств.
Учебный вопрос №1 Танковая пушка 2А46.
Назначение танковой пушки
1. для борьбы с танками, самоходными установками и другими бронированными целями противника; 2. для подавления и уничтожения огневых средств противника; 3. для разрушения деревоземляных сооружений.
Боевые и технические характеристики танковой пушки 2А46.

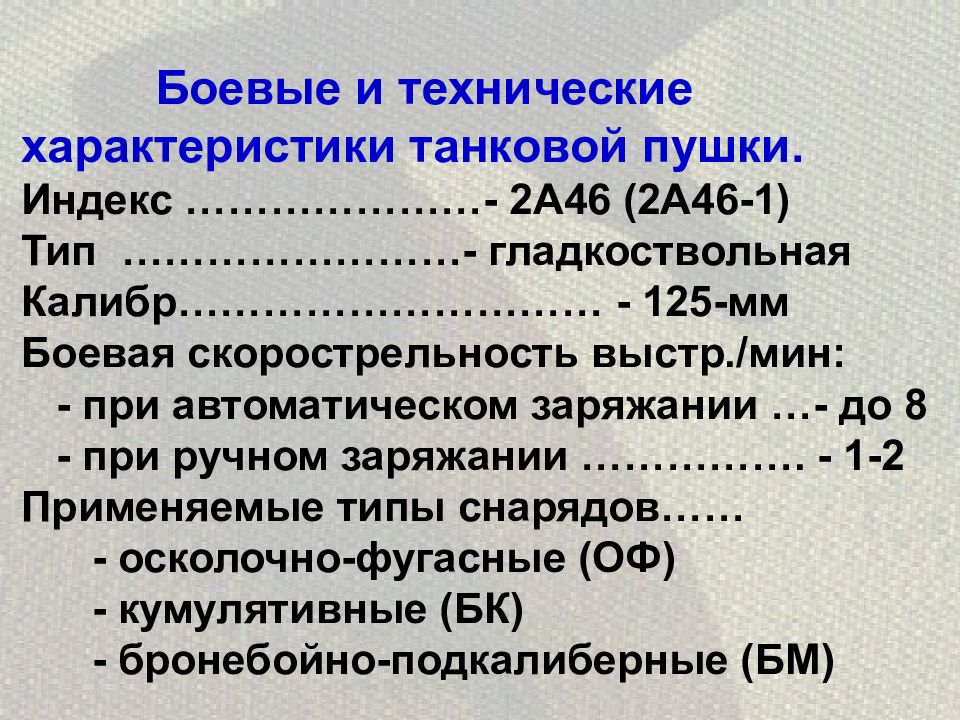

Боевые и технические характеристики танковой пушки. Индекс ………………… - 2А46 (2А46-1) Тип ……………………- гладкоствольная Калибр ………………………… - 125-мм Боевая скорострельность выстр./мин : - при автоматическом заряжании … - до 8 - при ручном заряжании ……………. - 1-2 Применяемые типы снарядов…… - осколочно-фугасные (ОФ) - кумулятивные (БК) - бронебойно-подкалиберные (БМ)

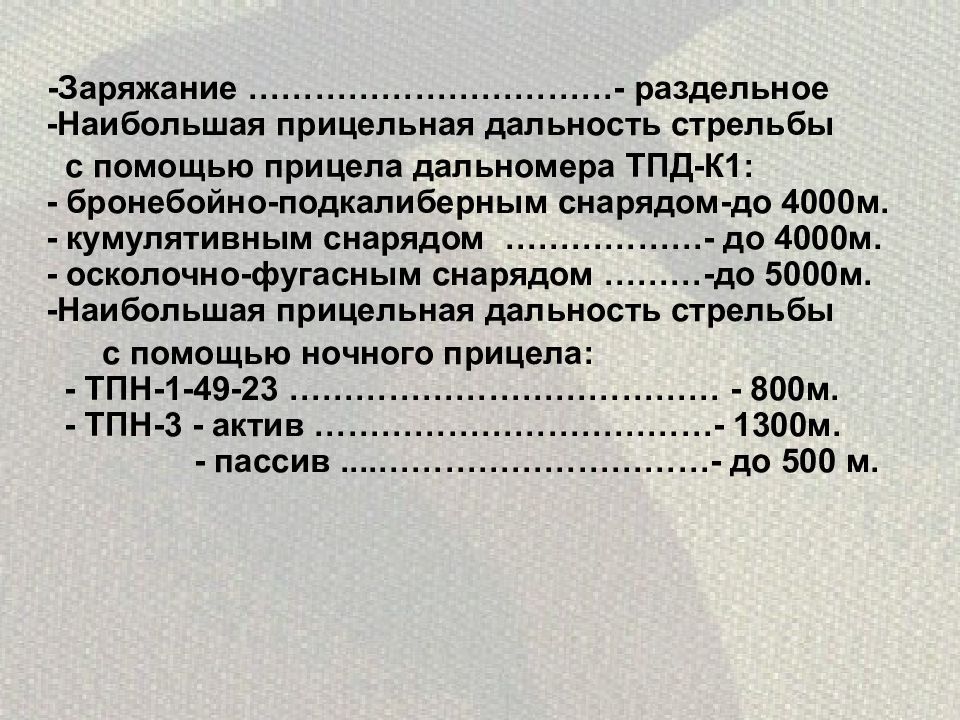

-Заряжание …………………………… - раздельное -Наибольшая прицельная дальность стрельбы с помощью прицела дальномера ТПД-К1: - бронебойно-подкалиберным снарядом-до 4000м. - кумулятивным снарядом ……………… - до 4000м. - осколочно-фугасным снарядом ……… -до 5000м. -Наибольшая прицельная дальность стрельбы с помощью ночного прицела: - ТПН-1-49-23 ………………………………… - 800м. - ТПН-3 - актив ………………………………- 1300м. - пассив ....……………………… … - до 500 м.
Максимальная дальность стрельбы- осколочно-фугасным снарядом с помощью бокового уровня - до 10000 м Дальность прямого выстрела при высоте цели 2,7м: - бронебойно-подкалиберным снарядом …… - 2100м - кумулятивным снарядом ……………………… - 960 м - осколочно-фугасным снарядом …………… - 940 м Полная длина ствола ………………………… - 6358 мм Угол вертикальной наводки от …………… - 5° до+15° Угол горизонтальной наводки …………… - 360 град. Нормальная длина отката ……………… - 270-325 мм Предельная длина отката …………………..- 340 мм Начальное давление в накатнике …… - 63-67 кгс/см2 Количество жидкости в тормозе отката … - 7,3л Количество жидкости в накатнике ………..- 4,6-4,8л Масса качающейся части пушки ……… ….- 2400 кг
Общее устройство танковой пушки 2А46.
Ствол; Термозащитный кожух ; Затвор с полуавтоматикой; Противооткатное устройство; Люлька; Ограждение со спусковым механизмом ; Подъемный механизм.

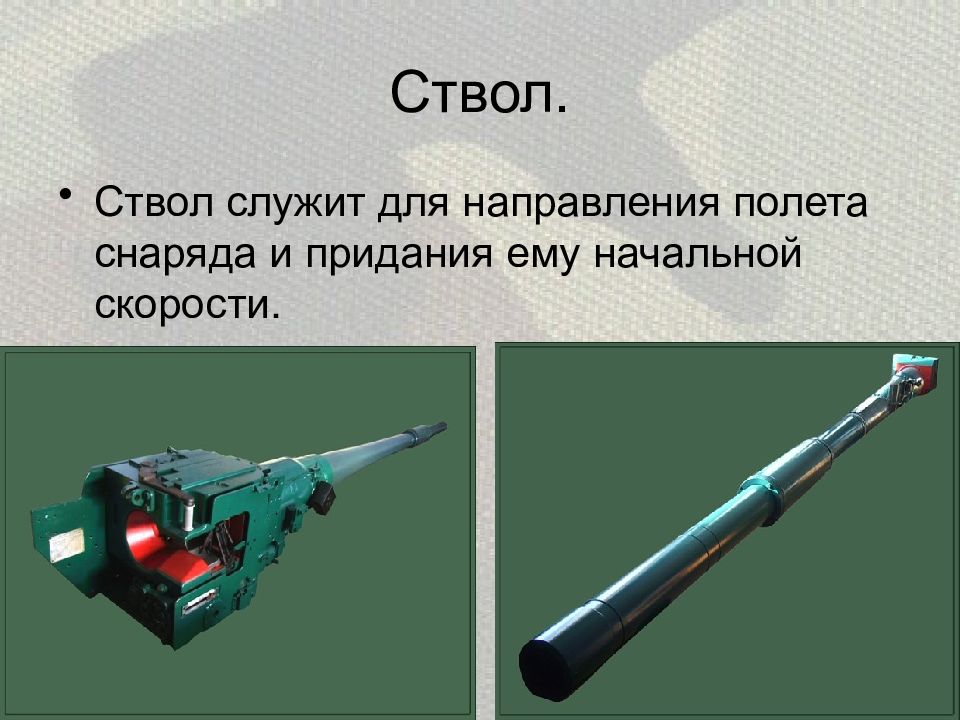

Ствол служит для направления полета снаряда и придания ему начальной скорости.

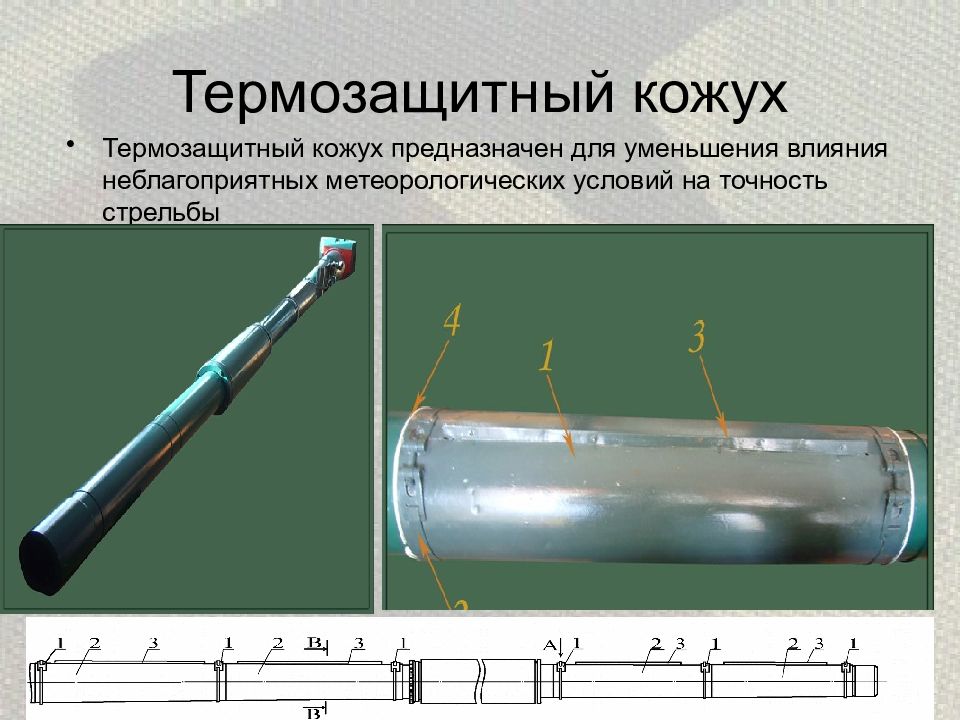

Термозащитный кожух предназначен для уменьшения влияния неблагоприятных метеорологических условий на точность стрельбы

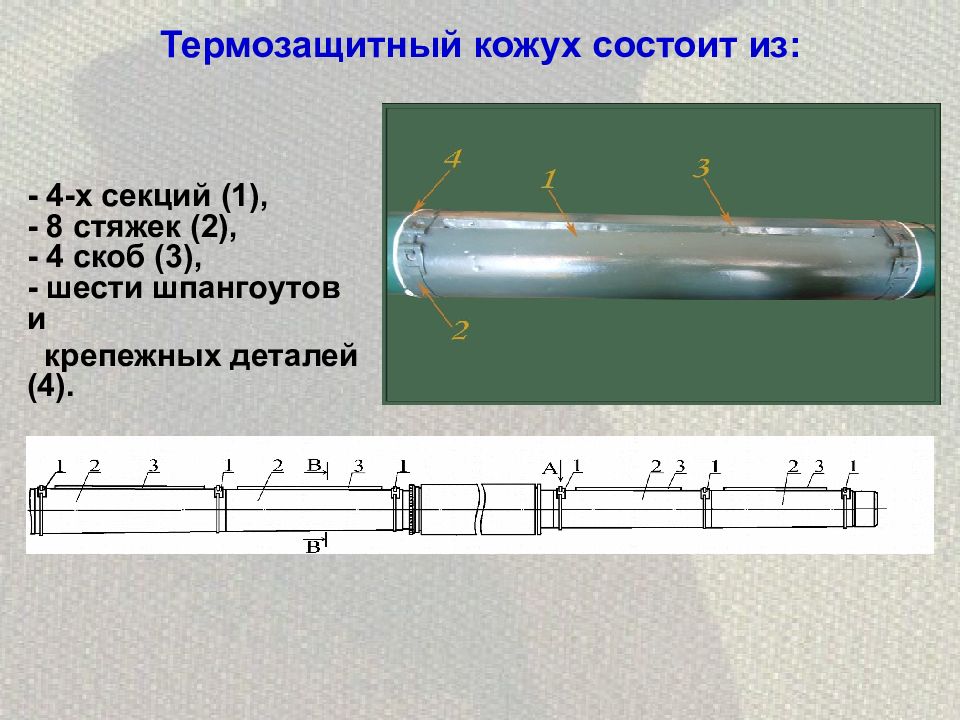

- 4-х секций (1), - 8 стяжек (2), - 4 скоб (3), - шести шпангоутов и крепежных деталей (4).

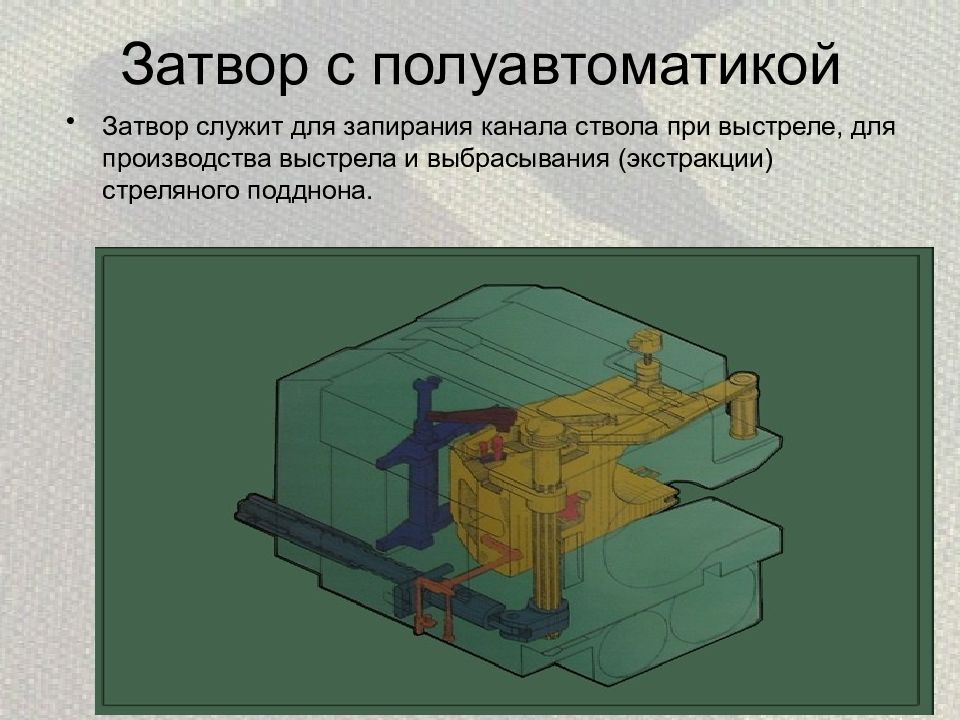

Затвор служит для запирания канала ствола при выстреле, для производства выстрела и выбрасывания (экстракции) стреляного подднона.

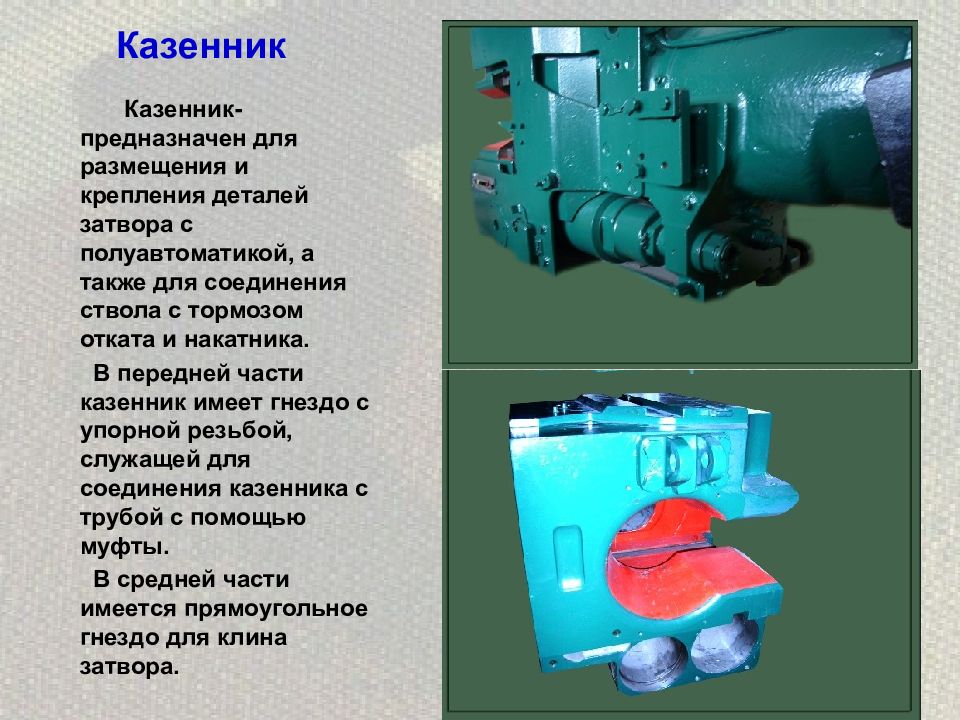

Казенник- предназначен для размещения и крепления деталей затвора с полуавтоматикой, а также для соединения ствола с тормозом отката и накатника. В передней части казенник имеет гнездо с упорной резьбой, служащей для соединения казенника с трубой с помощью муфты. В средней части имеется прямоугольное гнездо для клина затвора.

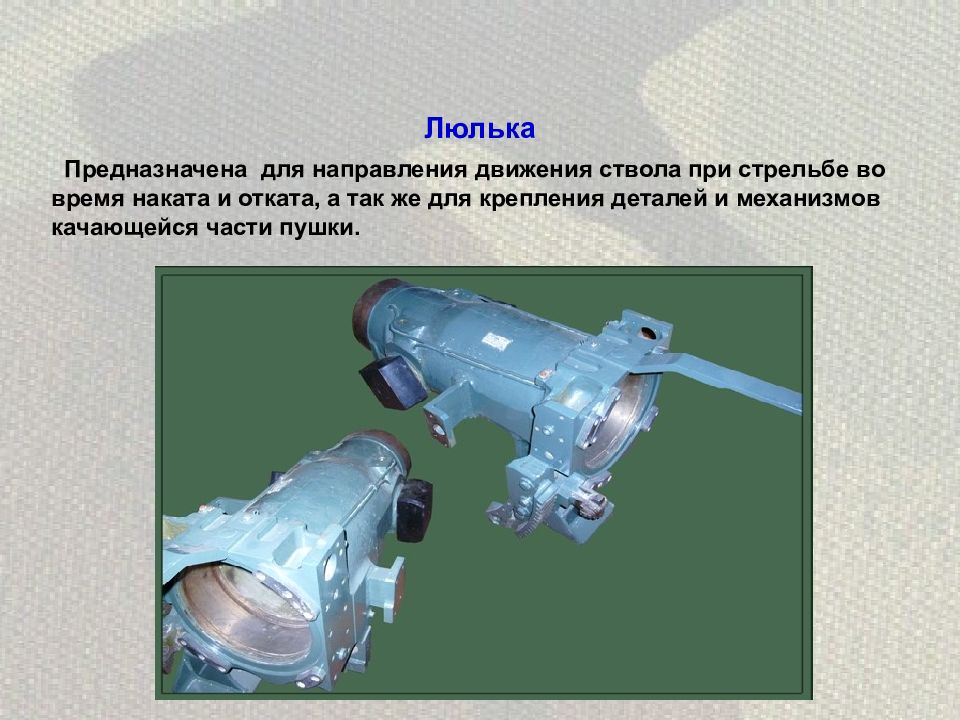

Предназначена для направления движения ствола при стрельбе во время наката и отката, а так же для крепления деталей и механизмов качающейся части пушки. Люлька

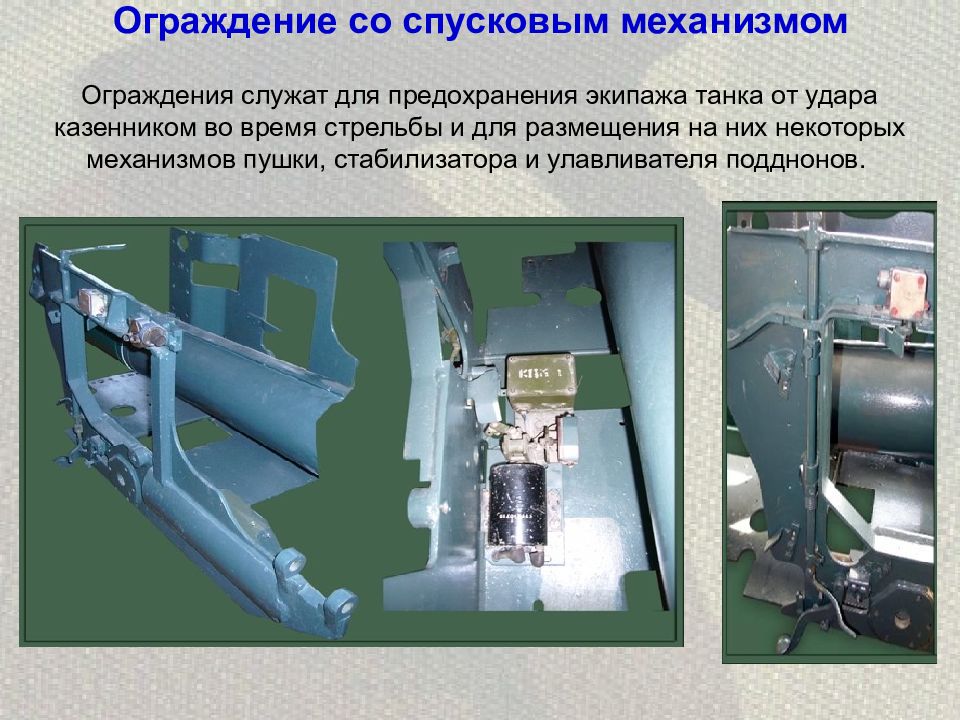

Ограждения служат для предохранения экипажа танка от удара казенником во время стрельбы и для размещения на них некоторых механизмов пушки, стабилизатора и улавливателя подднонов.

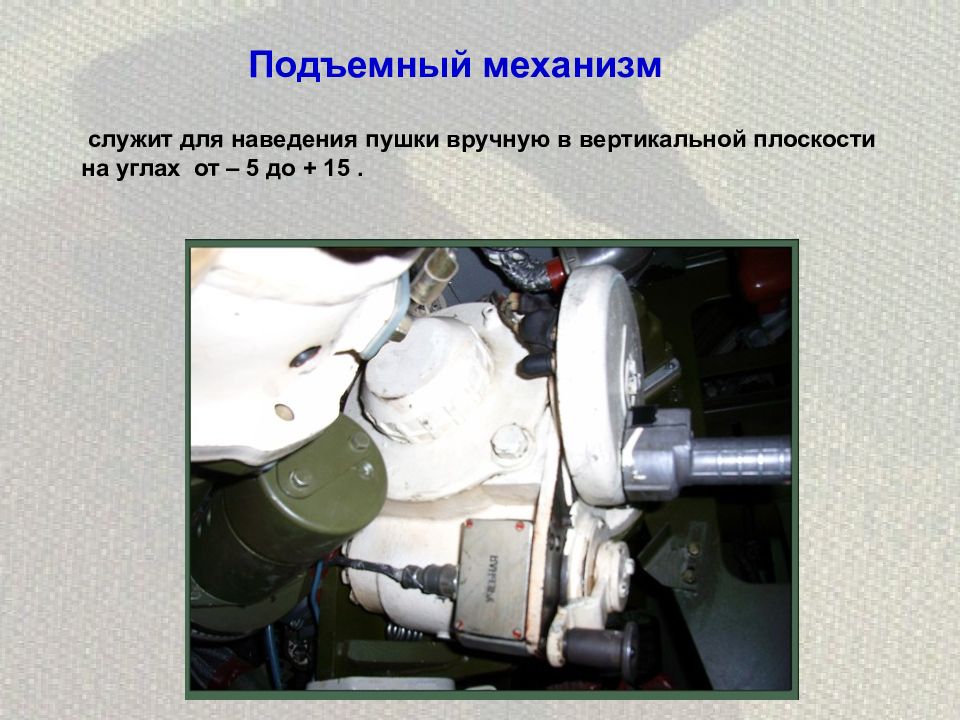

служит для наведения пушки вручную в вертикальной плоскости на углах от – 5 до + 15. Подъемный механизм
Назначение, устройства частей и механизмов танковой пушки 2А-46.

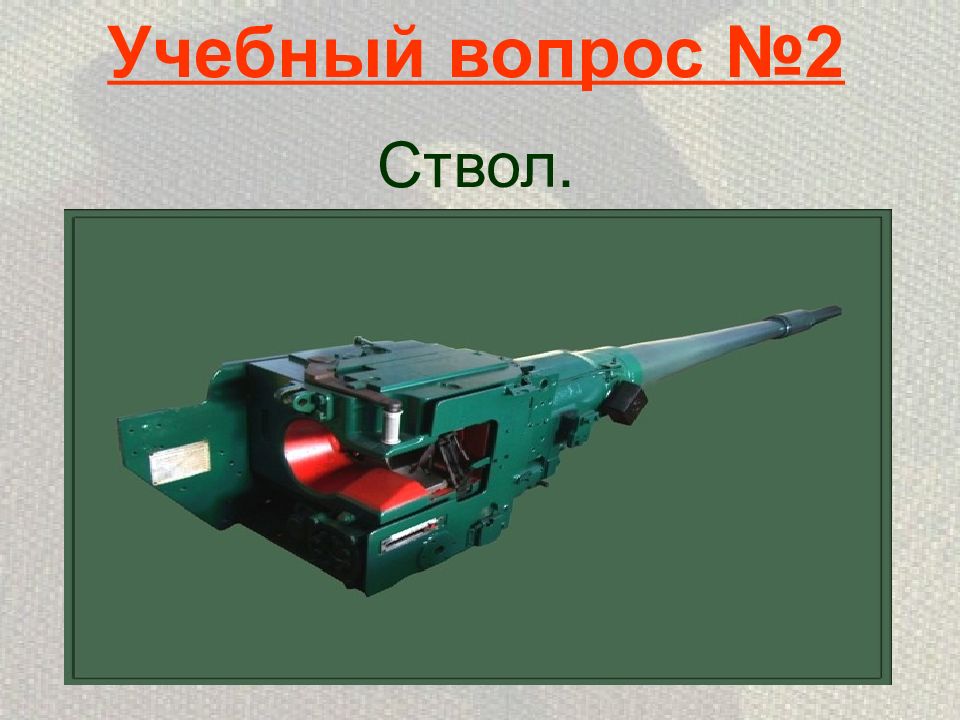

Учебный вопрос №2 Ствол.

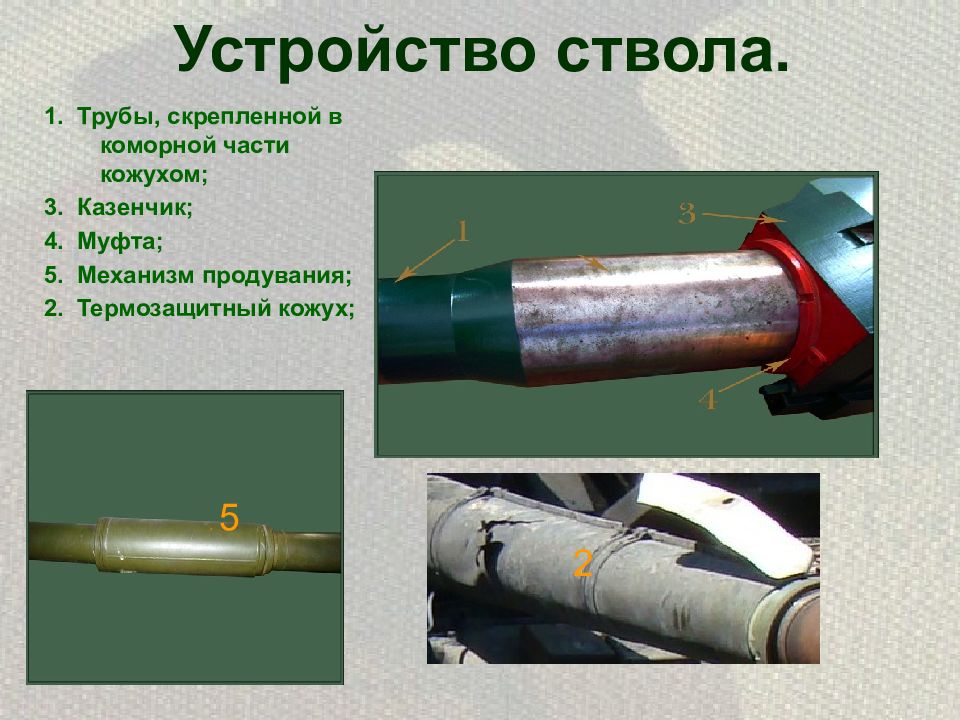

1. Трубы, скрепленной в коморной части кожухом ; 3. Казенчик ; 4. Муфта ; 5. Механизм продувания ; 2. Термозащитный кожух; 5 2

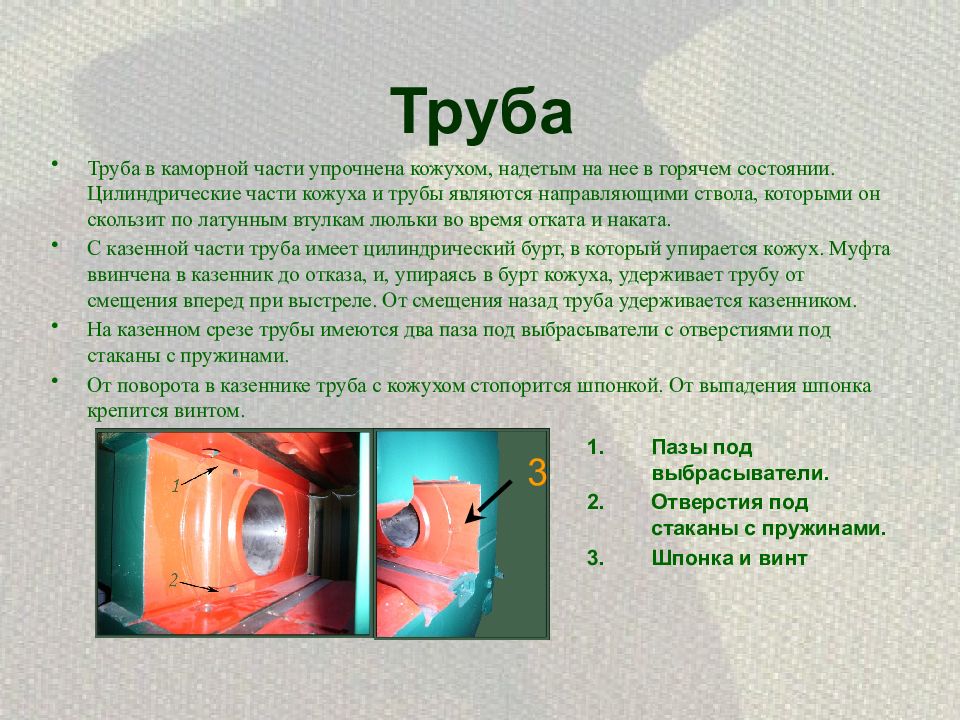

3 Пазы под выбрасыватели. Отверстия под стаканы с пружинами. Шпонка и винт Труба в каморной части упрочнена кожухом, надетым на нее в горячем состоянии. Цилиндрические части кожуха и трубы являются направляющими ствола, которыми он скользит по латунным втулкам люльки во время отката и наката. С казенной части труба имеет цилиндрический бурт, в который упирается кожух. Муфта ввинчена в казенник до отказа, и, упираясь в бурт кожуха, удерживает трубу от смещения вперед при выстреле. От смещения назад труба удерживается казенником. На казенном срезе трубы имеются два паза под выбрасыватели с отверстиями под стаканы с пружинами. От поворота в казеннике труба с кожухом стопорится шпонкой. От выпадения шпонка крепится винтом. Труба

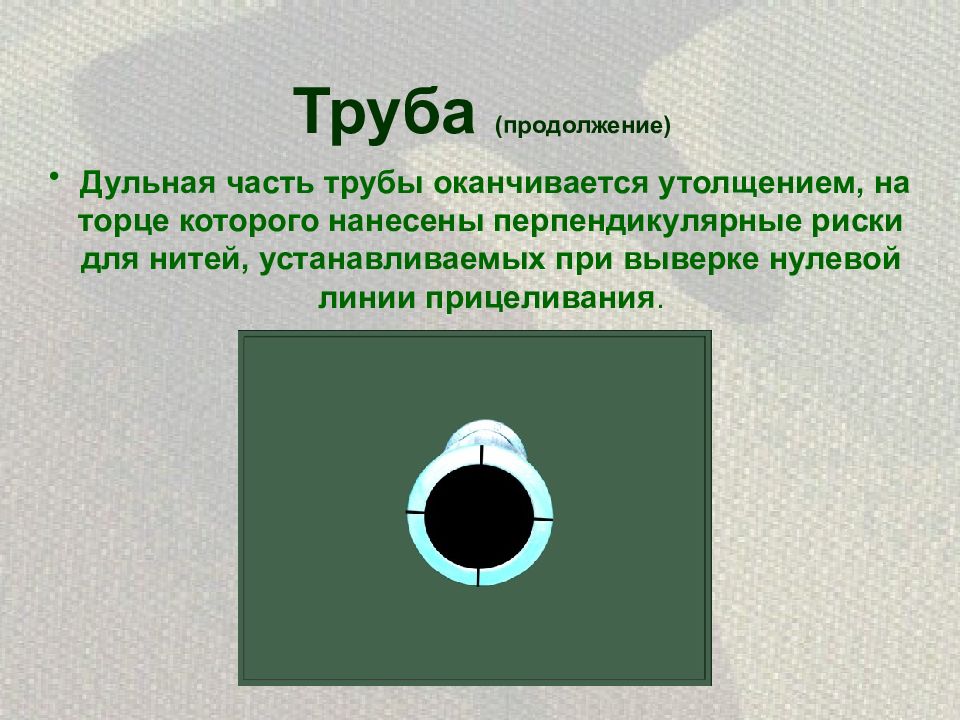

Дульная часть трубы оканчивается утолщением, на торце которого нанесены перпендикулярные риски для нитей, устанавливаемых при выверке нулевой линии прицеливания. Труба (продолжение)

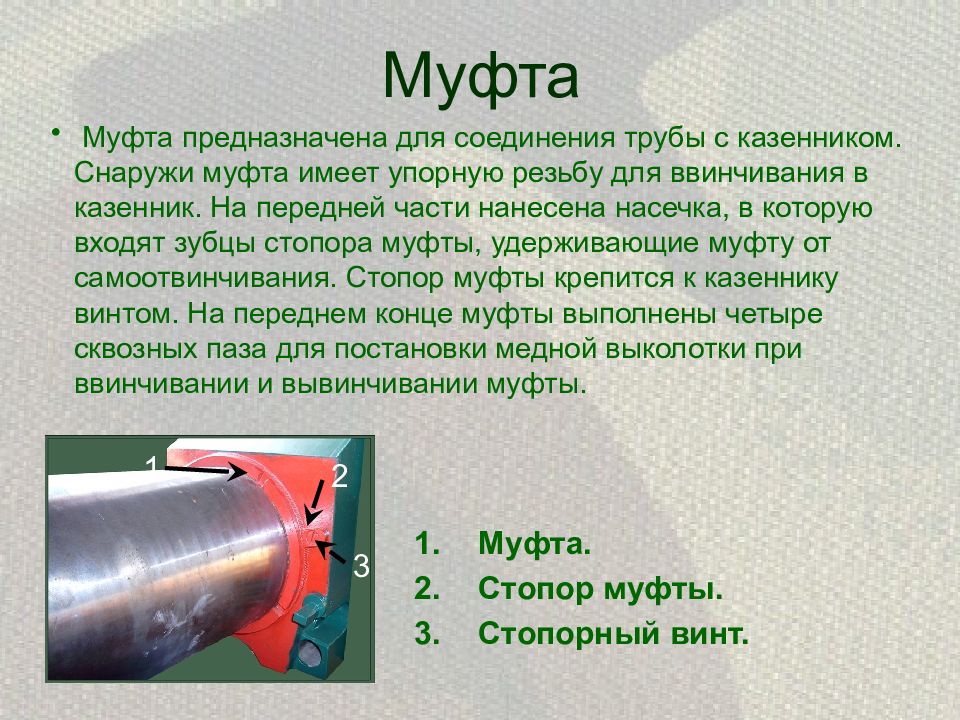

Муфта Муфта предназначена для соединения трубы с казенником. Снаружи муфта имеет упорную резьбу для ввинчивания в казенник. На передней части нанесена насечка, в которую входят зубцы стопора муфты, удерживающие муфту от самоотвинчивания. Стопор муфты крепится к казеннику винтом. На переднем конце муфты выполнены четыре сквозных паза для постановки медной выколотки при ввинчивании и вывинчивании муфты. Муфта. Стопор муфты. Стопорный винт. 1 2 3

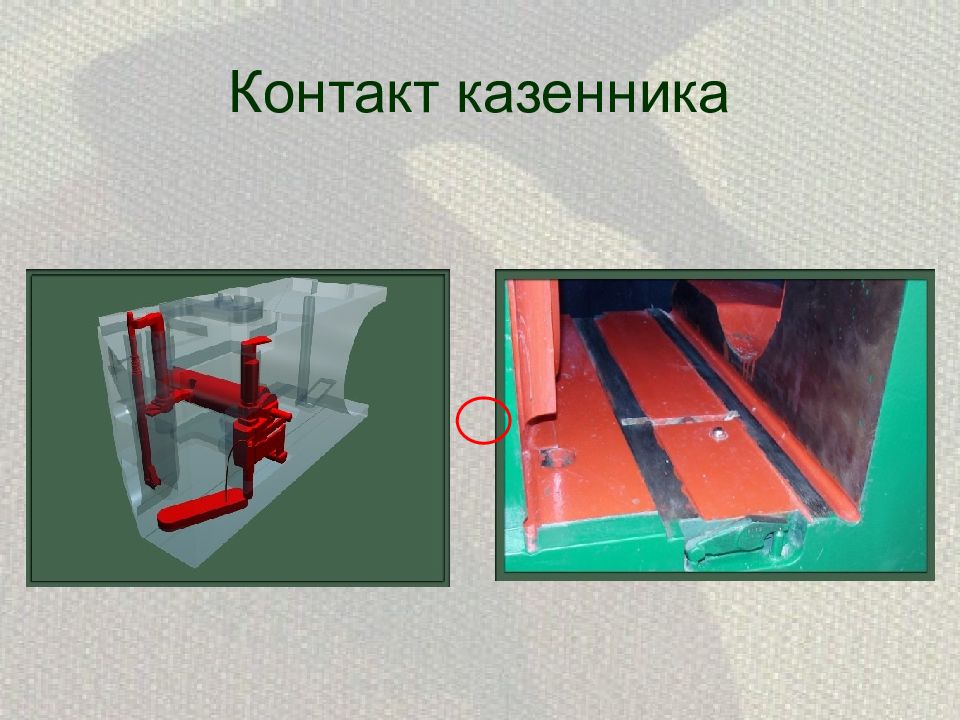

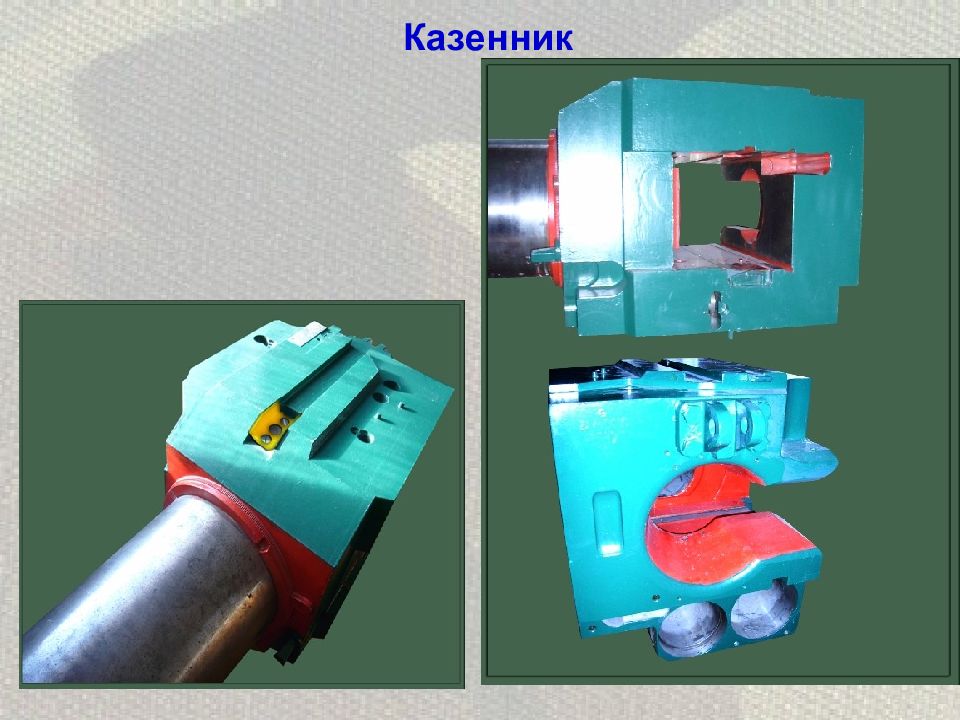

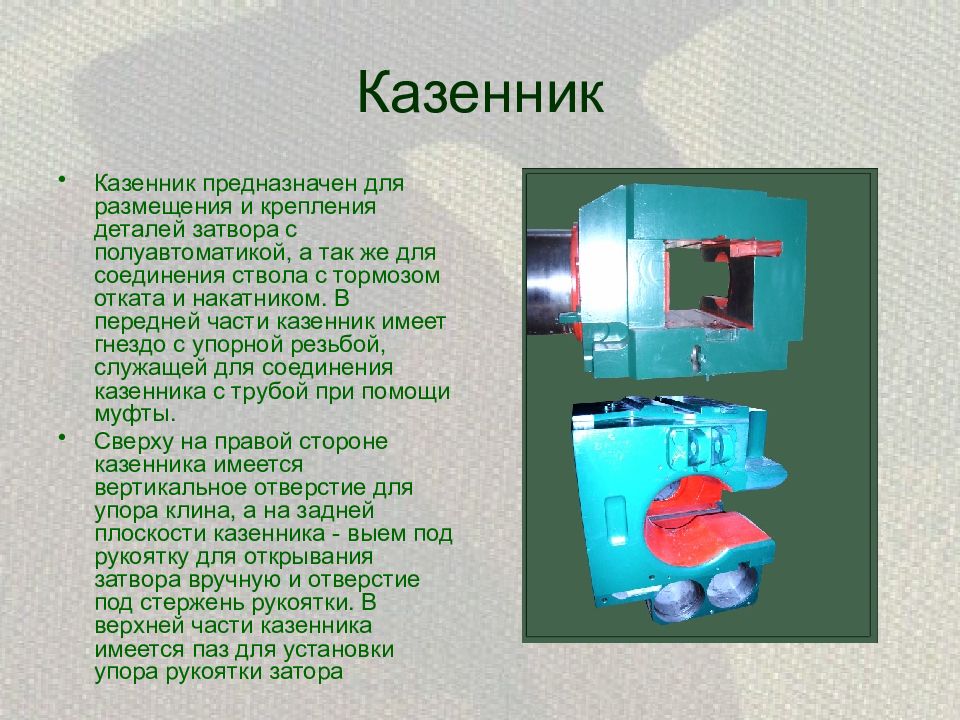

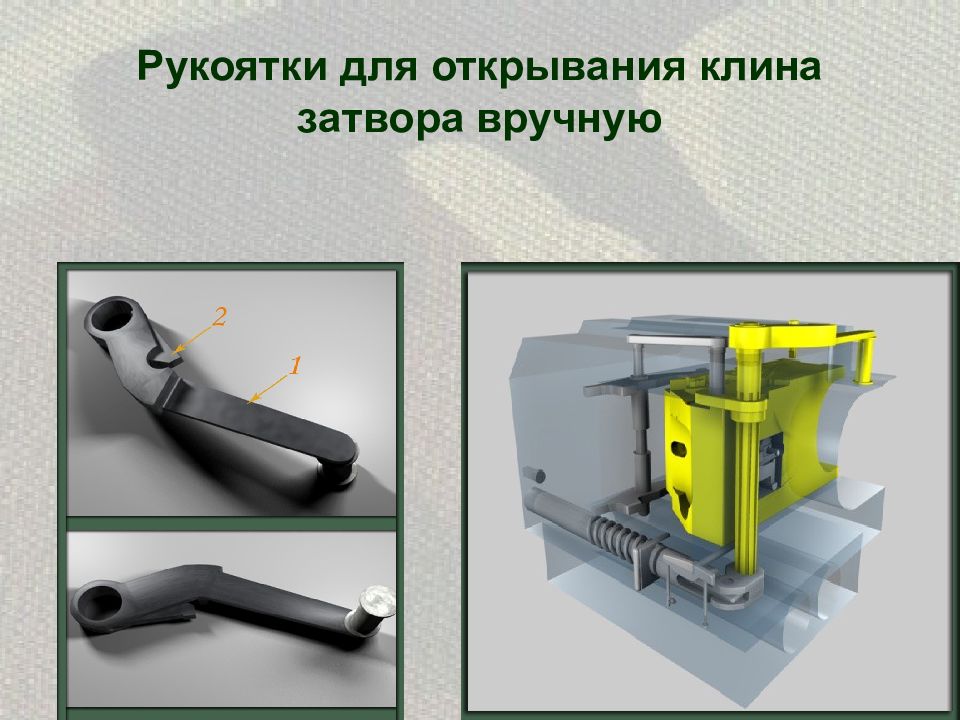

Казенник предназначен для размещения и крепления деталей затвора с полуавтоматикой, а так же для соединения ствола с тормозом отката и накатником. В передней части казенник имеет гнездо с упорной резьбой, служащей для соединения казенника с трубой при помощи муфты. Сверху на правой стороне казенника имеется вертикальное отверстие для упора клина, а на задней плоскости казенника - выем под рукоятку для открывания затвора вручную и отверстие под стержень рукоятки. В верхней части казенника имеется паз для установки упора рукоятки затора

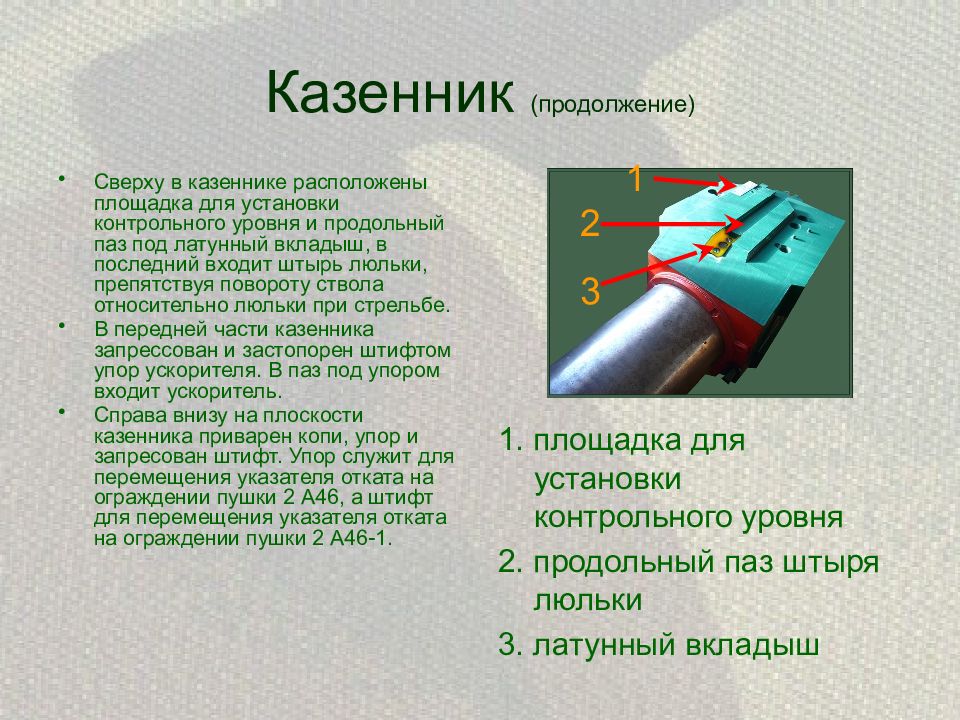

Сверху в казеннике расположены площадка для установки контрольного уровня и продольный паз под латунный вкладыш, в последний входит штырь люльки, препятствуя повороту ствола относительно люльки при стрельбе. В передней части казенника запрессован и застопорен штифтом упор ускорителя. В паз под упором входит ускоритель. Справа внизу на плоскости казенника приварен копи, упор и запресован штифт. Упор служит для перемещения указателя отката на ограждении пушки 2 А46, а штифт для перемещения указателя отката на ограждении пушки 2 А46-1. 1. площадка для установки контрольного уровня 2. продольный паз штыря люльки 3. латунный вкладыш 1 2 3

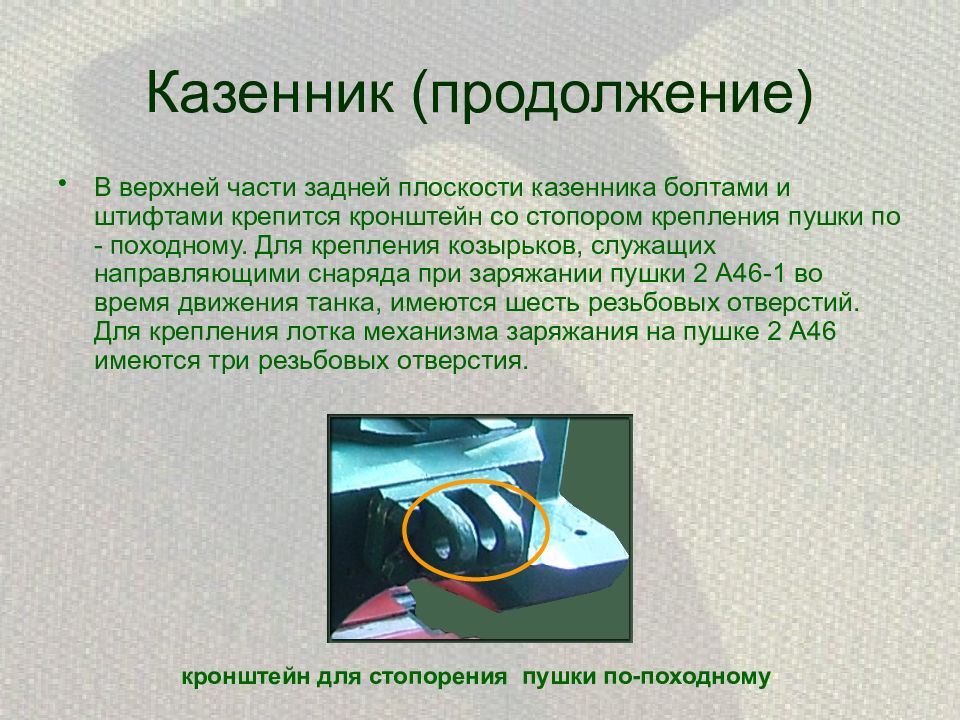

В верхней части задней плоскости казенника болтами и штифтами крепится кронштейн со стопором крепления пушки по - походному. Для крепления козырьков, служащих направляющими снаряда при заряжании пушки 2 А46-1 во время движения танка, имеются шесть резьбовых отверстий. Для крепления лотка механизма заряжания на пушке 2 А46 имеются три резьбовых отверстия. кронштейн для стопорения пушки по-походному Казенник (продолжение)

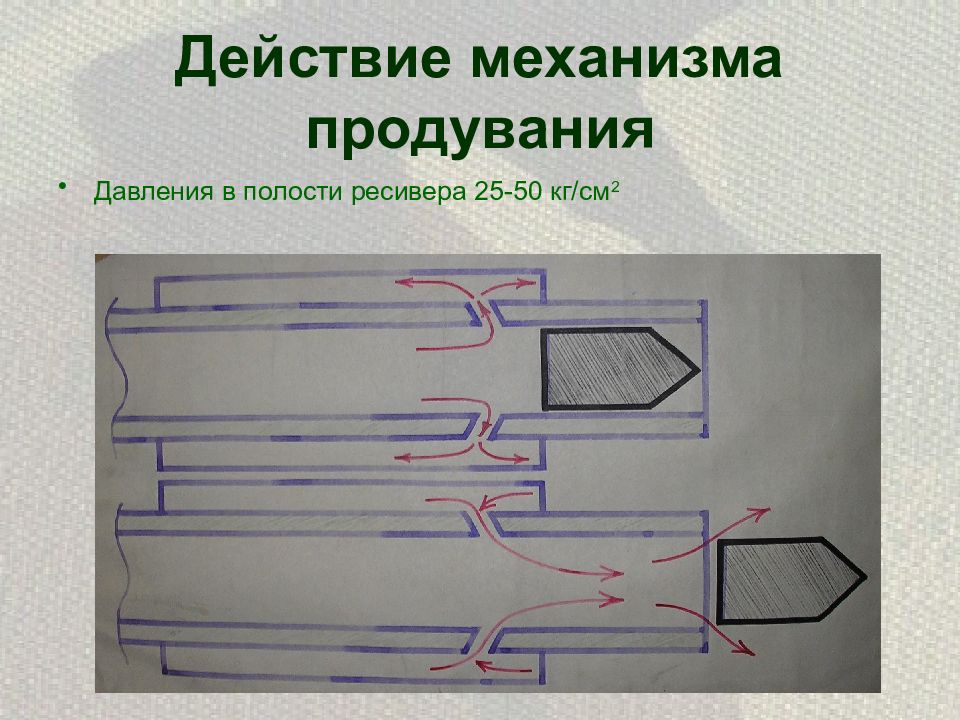

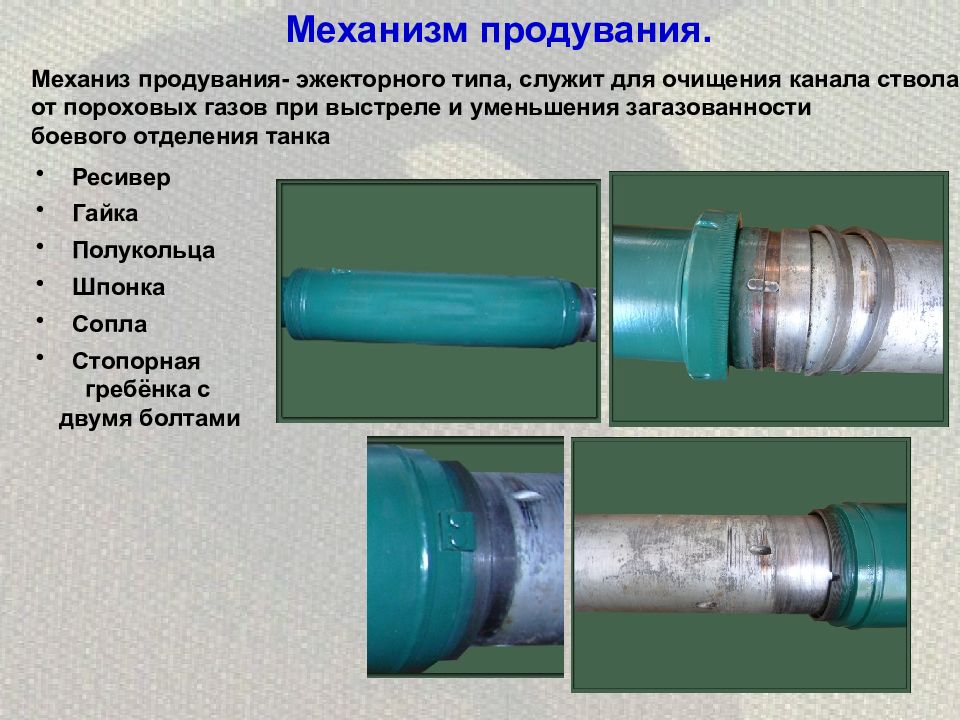

Механизм продувания. Механиз продувания- эжекторного типа, служит для очищения канала ствола от пороховых газов при выстреле и уменьшения загазованности боевого отделения танка Ресивер Гайка Полукольца Шпонка Сопла Стопорная гребёнка с двумя болтами
Давления в полости ресивера 25-50 кг / см 2
Затвор с полуавтоматикой.
Лоток в сборе. Лоток в сборе предотвращает скатывание элементов выстрела с овальной выемки клина, устраняет утыкание снарядов и зарядов в срез трубы и нижнюю лапку выбрасывателей при заряжание пушки. Состоит: лоток рычаг тяга винт пружины зацеп оси стойка Лоток крепится в шиповидном пазу казенника с левой стороны внизу клинового паза и стопорится проволокой. В нижней щеке клина на оси расположены стопор с пружиной. При открытом клине в зацепление со стопором входит зуб упора, обеспечивая фиксированное положение лотка относительно каморы.

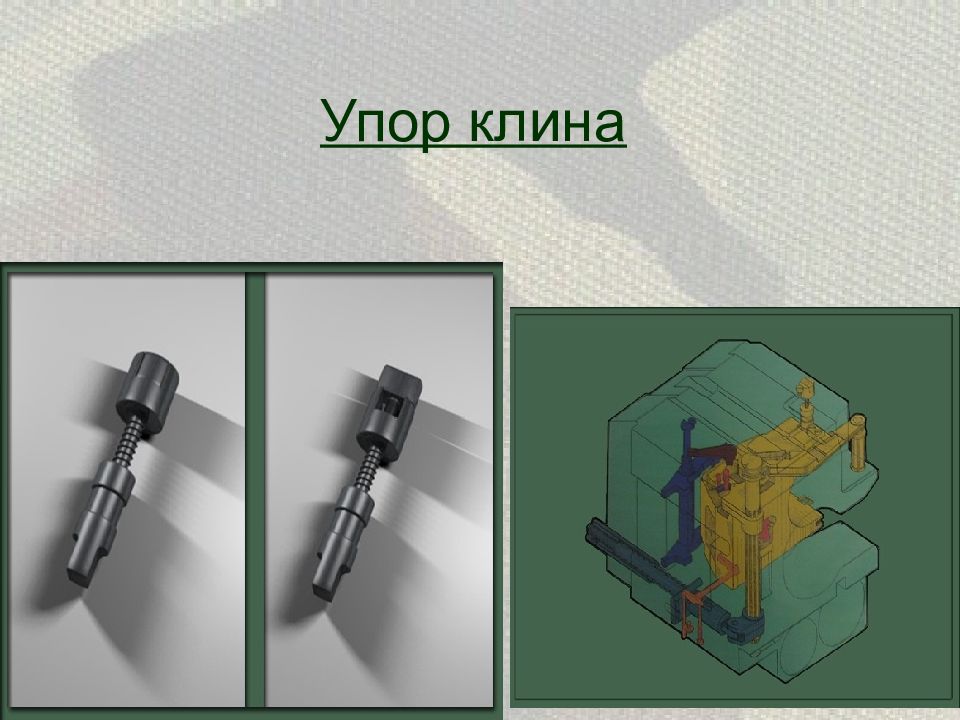

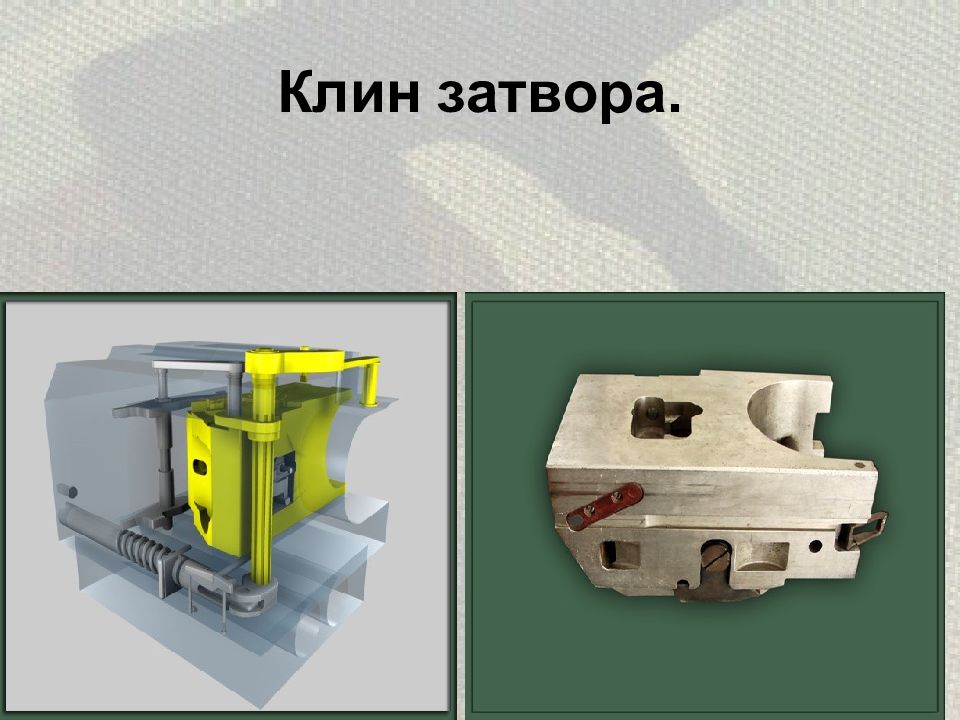

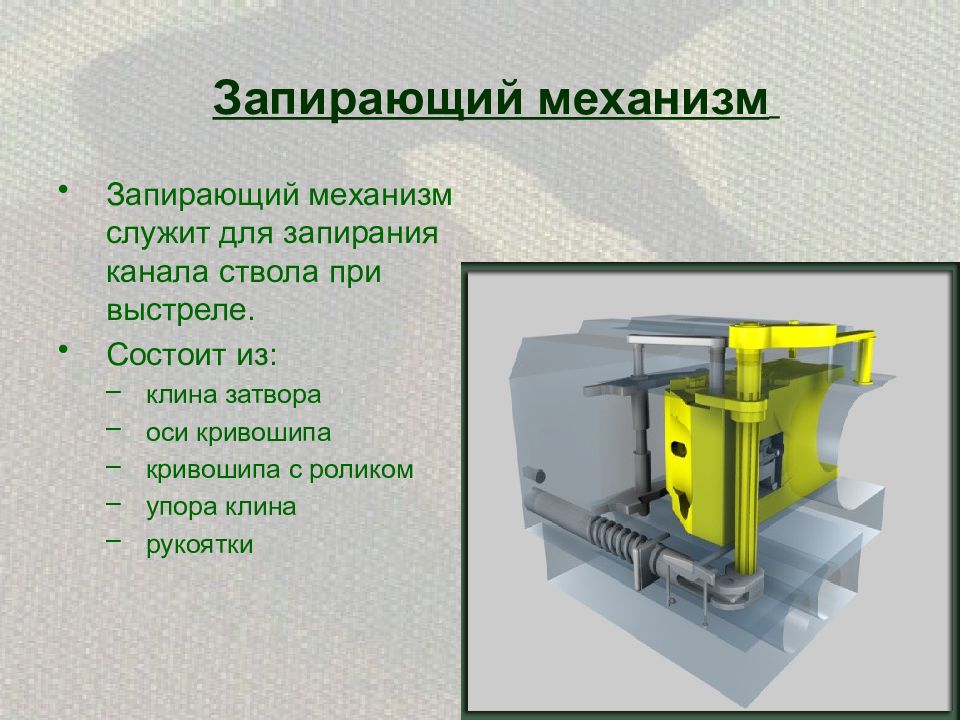

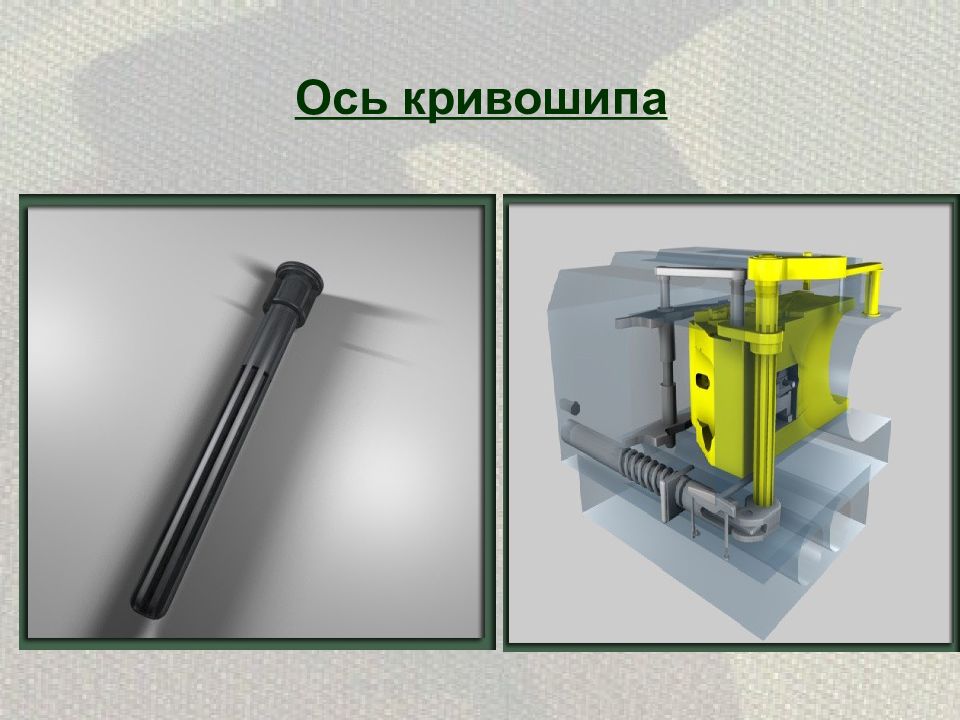

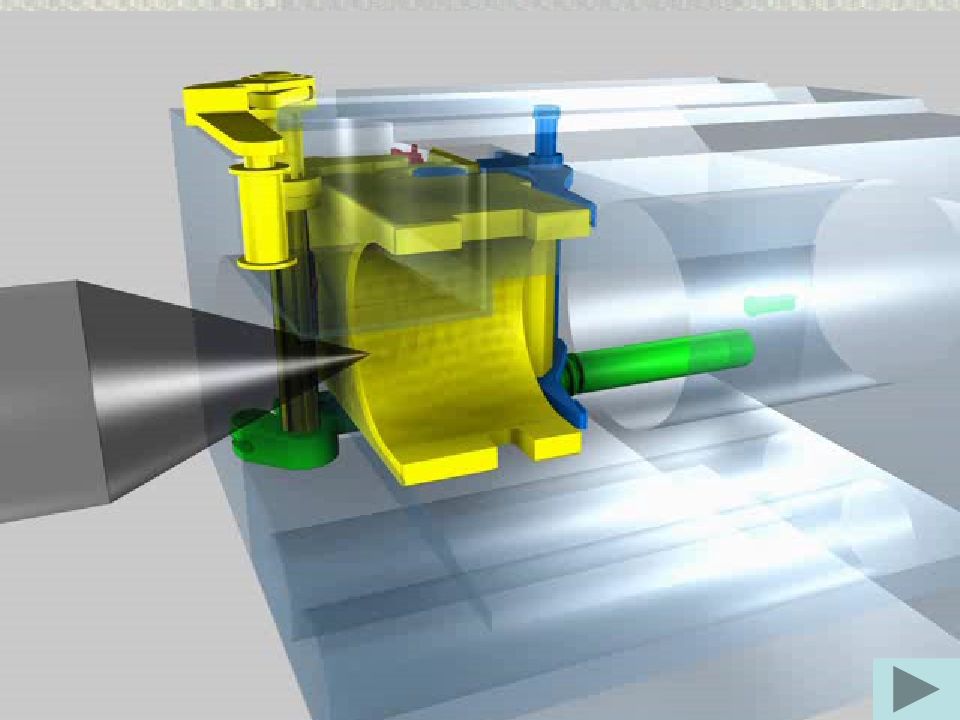

Запирающий механизм служит для запирания канала ствола при выстреле. Состоит из: клина затвора оси кривошипа кривошипа с роликом упора клина рукоятки

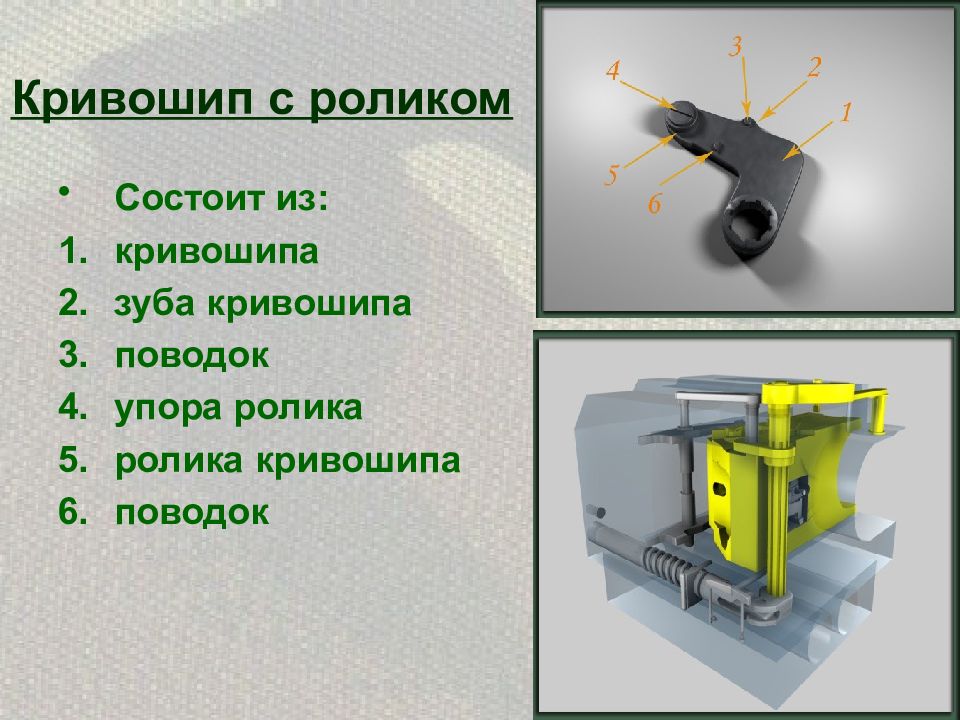

Состоит из : кривошипа зуба кривошипа поводок упора ролика ролика кривошипа поводок

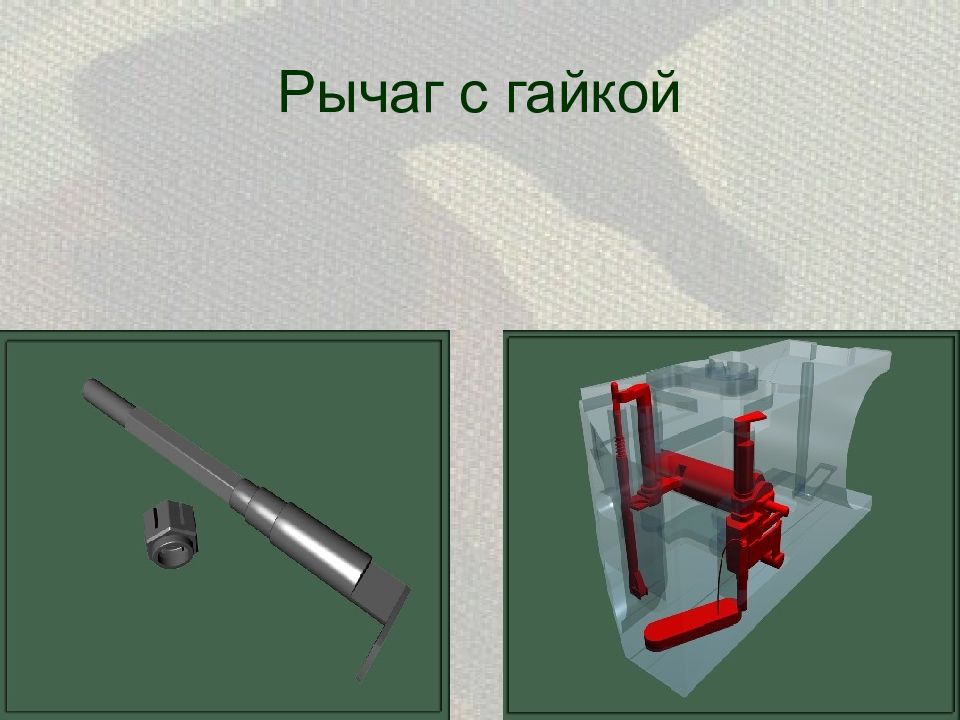

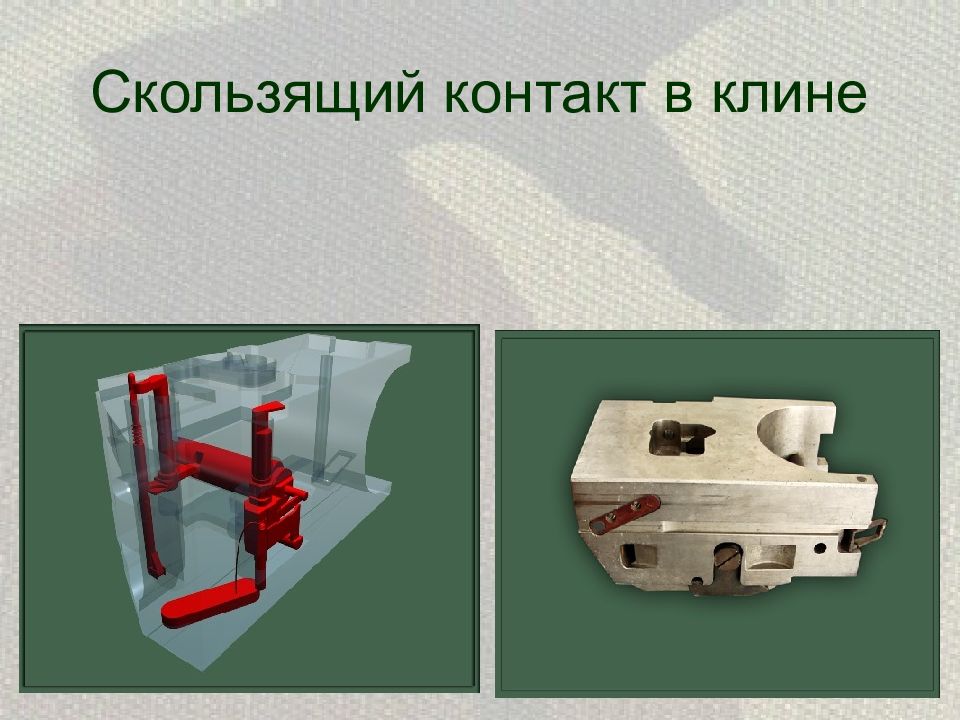

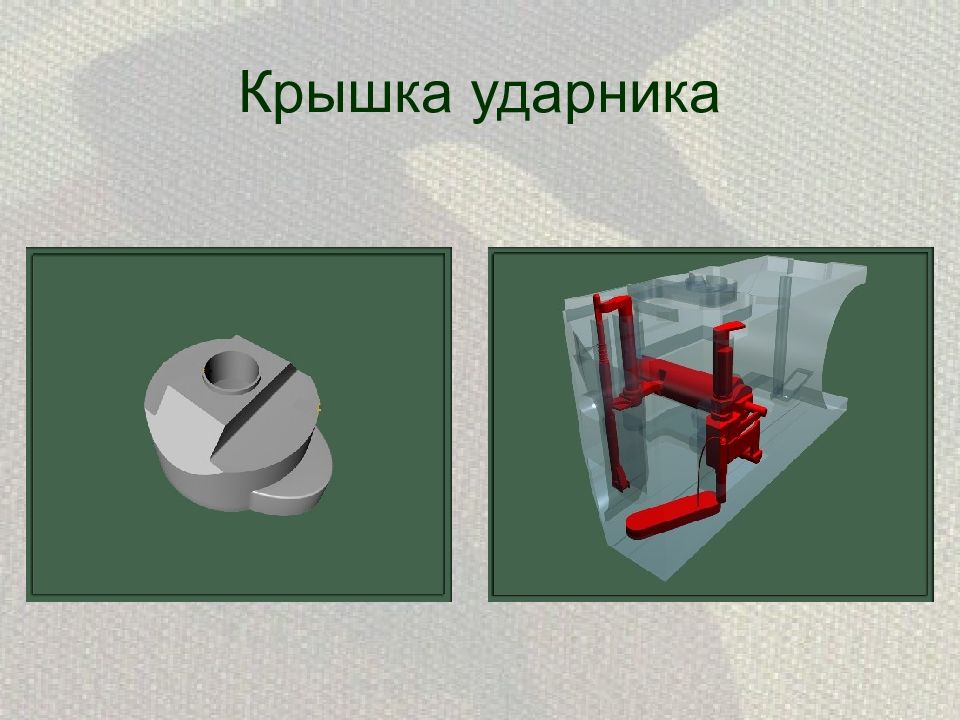

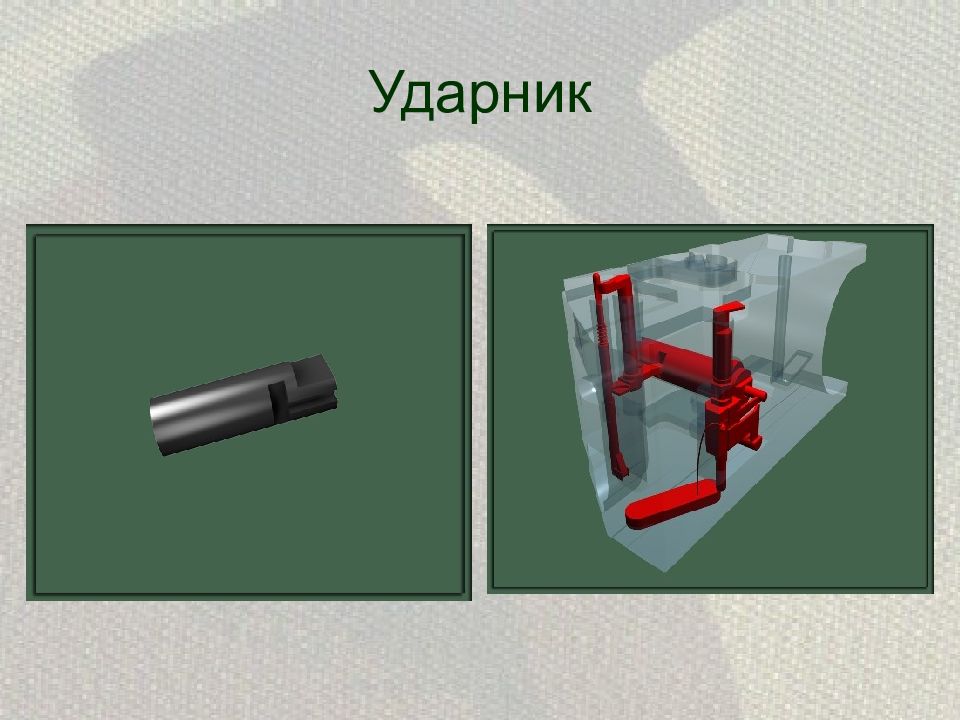

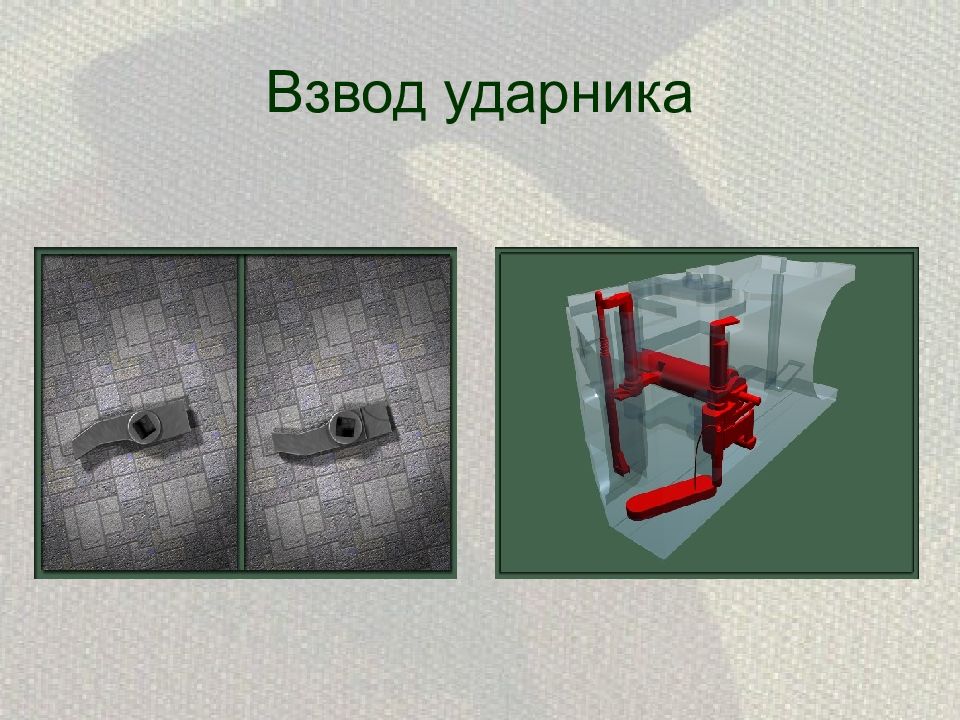

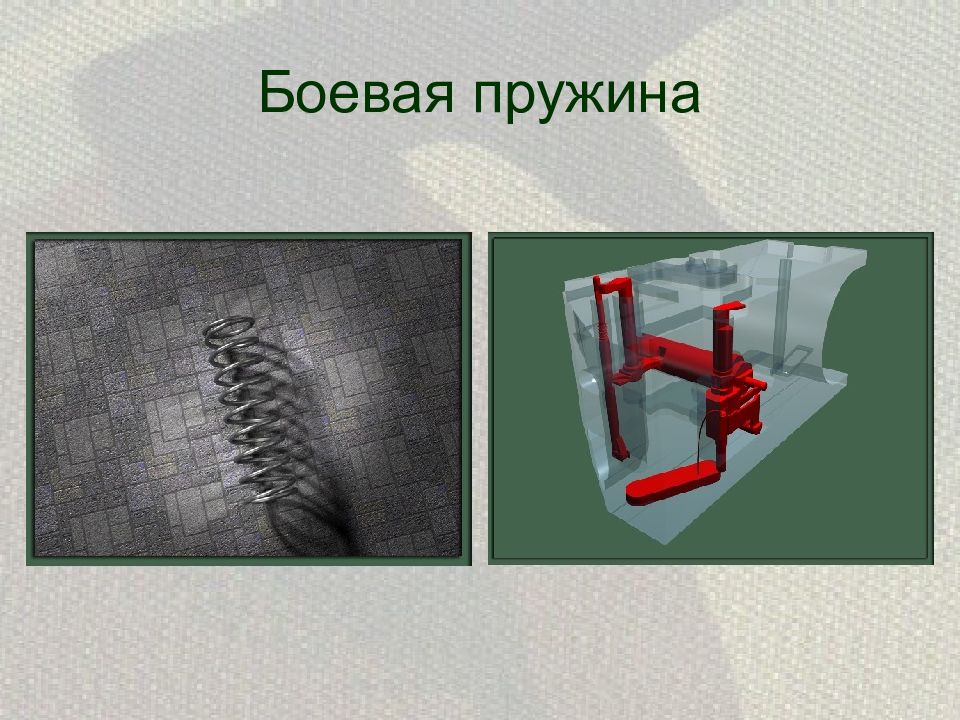

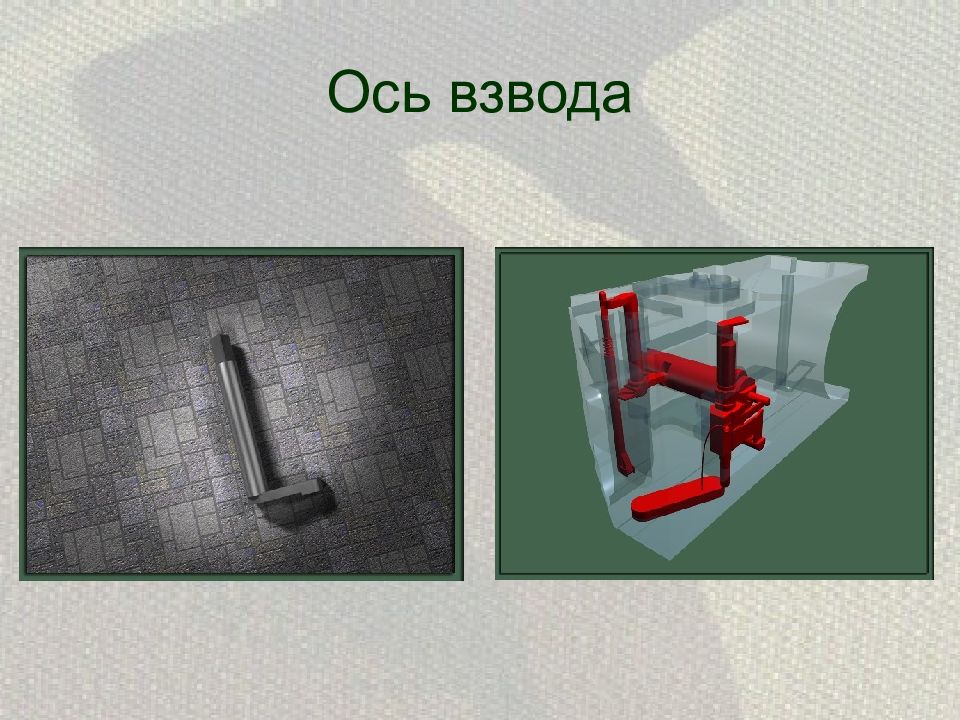

Гальваноударный механизм служит для производства выстрела путем подачи электрического импульса к электрозапалу гальваноударной капсюльной втулки, а так же для производства ручного спуска. Состоит: боек ударник боевая пружина крышка ударника взвод ударника ось взвода стопор взвода с пружиной рычаг с гайкой нажим в сборе стопор скользящий контакт с проводом контакт казенника

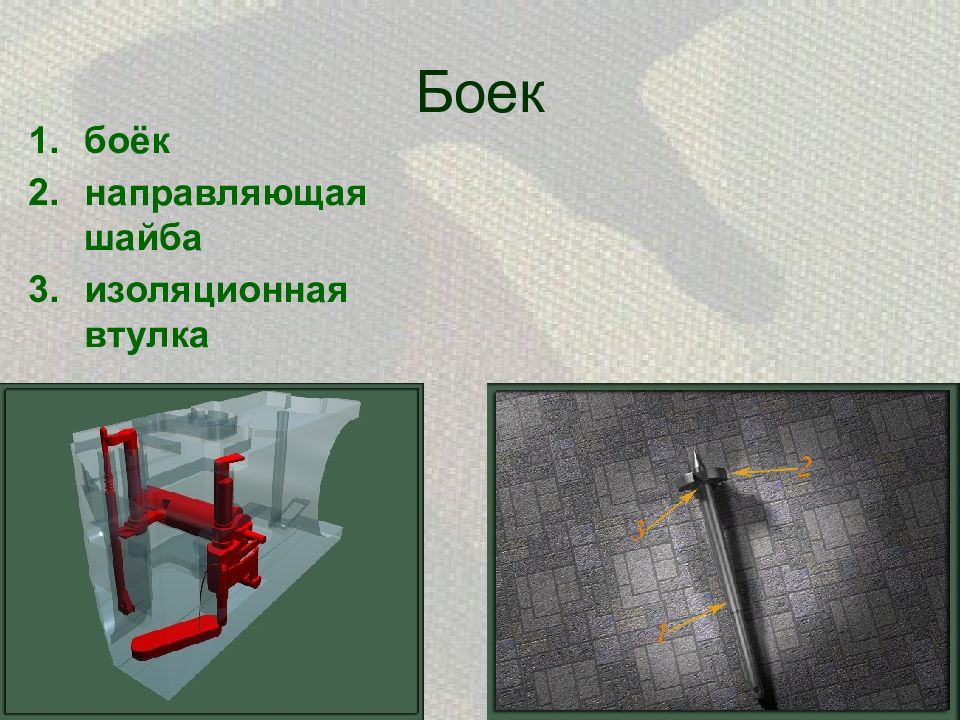

боёк направляющая шайба изоляционная втулка

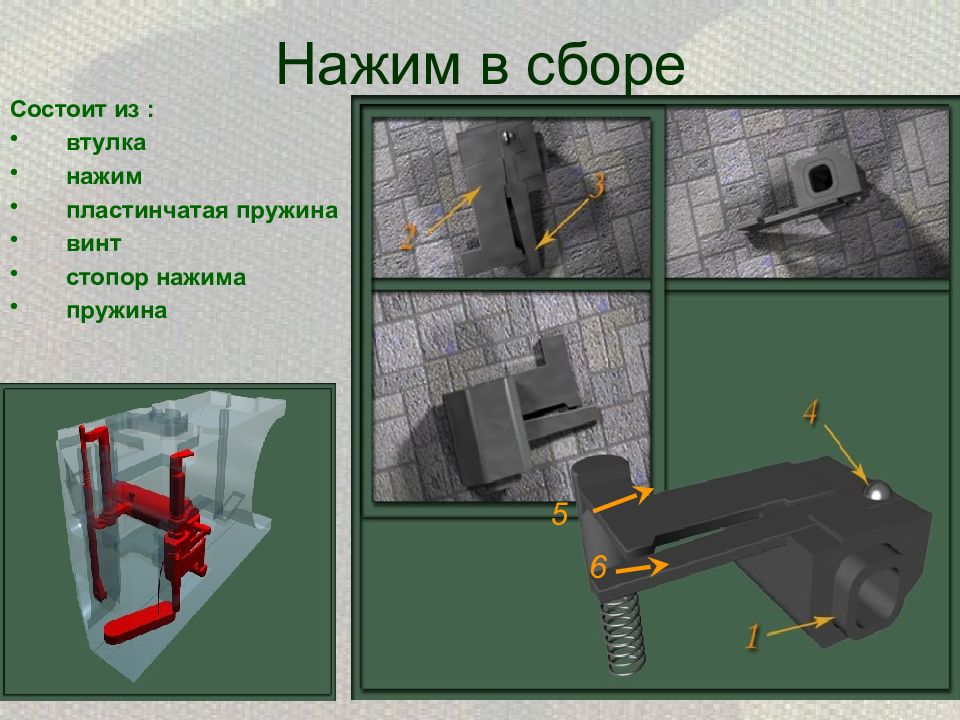

Состоит из : втулка нажим пластинчатая пружина винт стопор нажима пружина 5 6

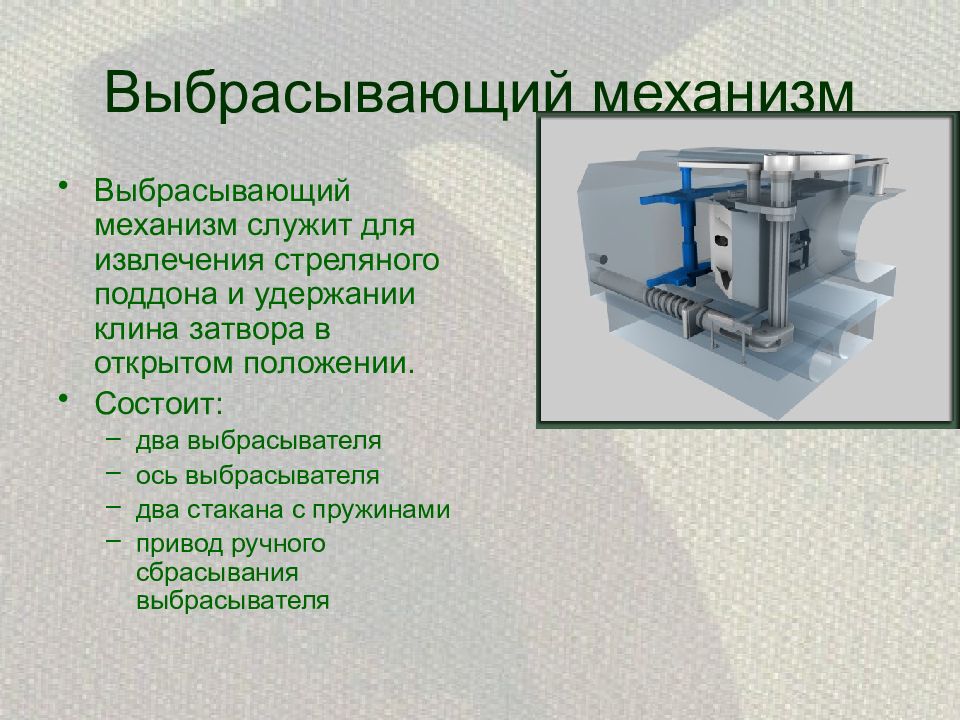

Выбрасывающий механизм служит для извлечения стреляного поддона и удержании клина затвора в открытом положении. Состоит: два выбрасывателя ось выбрасывателя два стакана с пружинами привод ручного сбрасывания выбрасывателя
Ось выбрасывателя Стаканы с пружинами

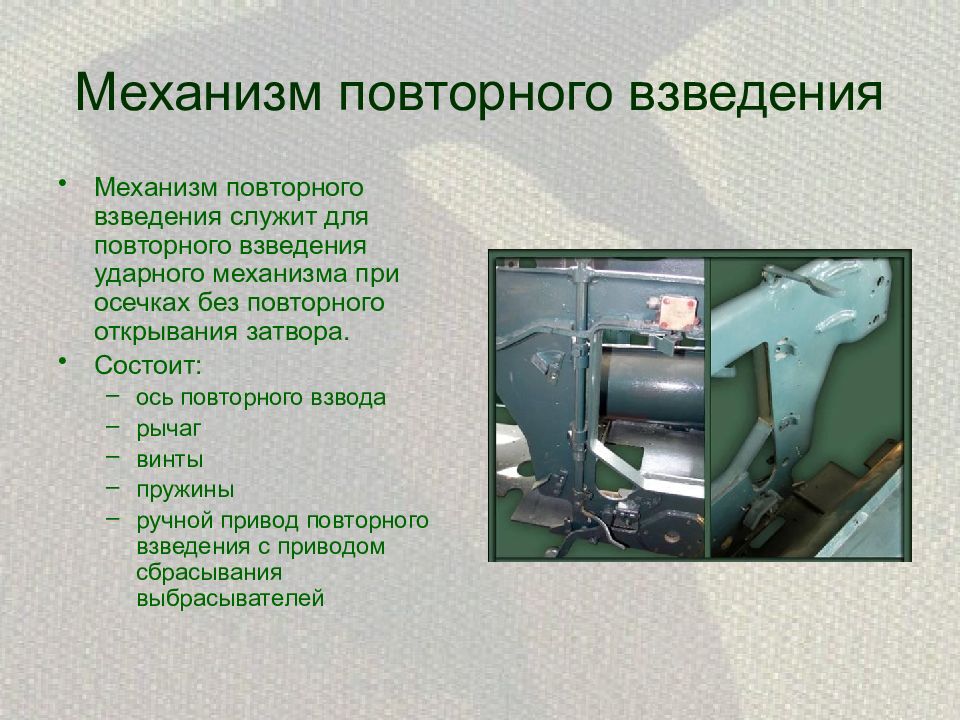

Механизм повторного взведения служит для повторного взведения ударного механизма при осечках без повторного открывания затвора. Состоит: ось повторного взвода рычаг винты пружины ручной привод повторного взведения с приводом сбрасывания выбрасывателей

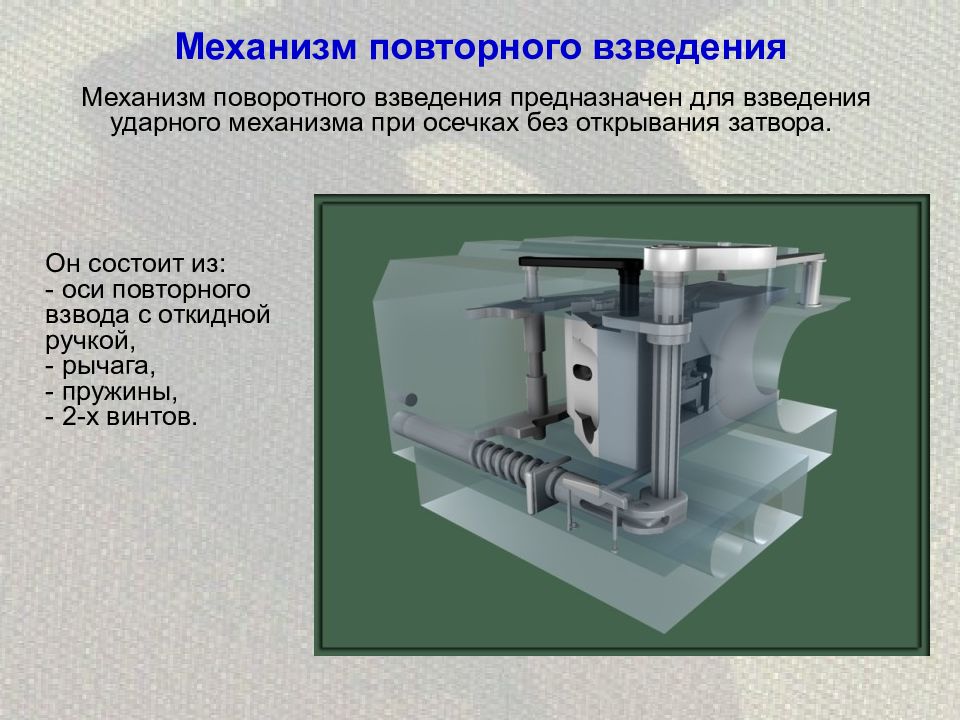

Механизм поворотного взведения предназначен для взведения ударного механизма при осечках без открывания затвора. Он состоит из: - оси повторного взвода с откидной ручкой, - рычага, - пружины, - 2-х винтов.

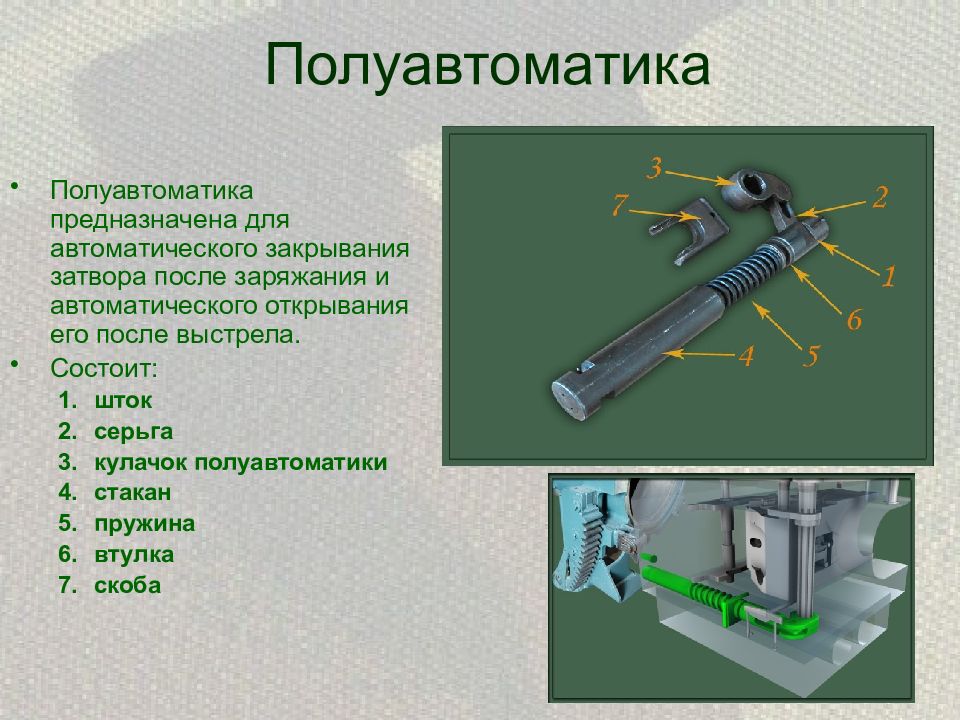

Полуавтоматика предназначена для автоматического закрывания затвора после заряжания и автоматического открывания его после выстрела. Состоит: шток серьга кулачок полуавтоматики стакан пружина втулка скоба

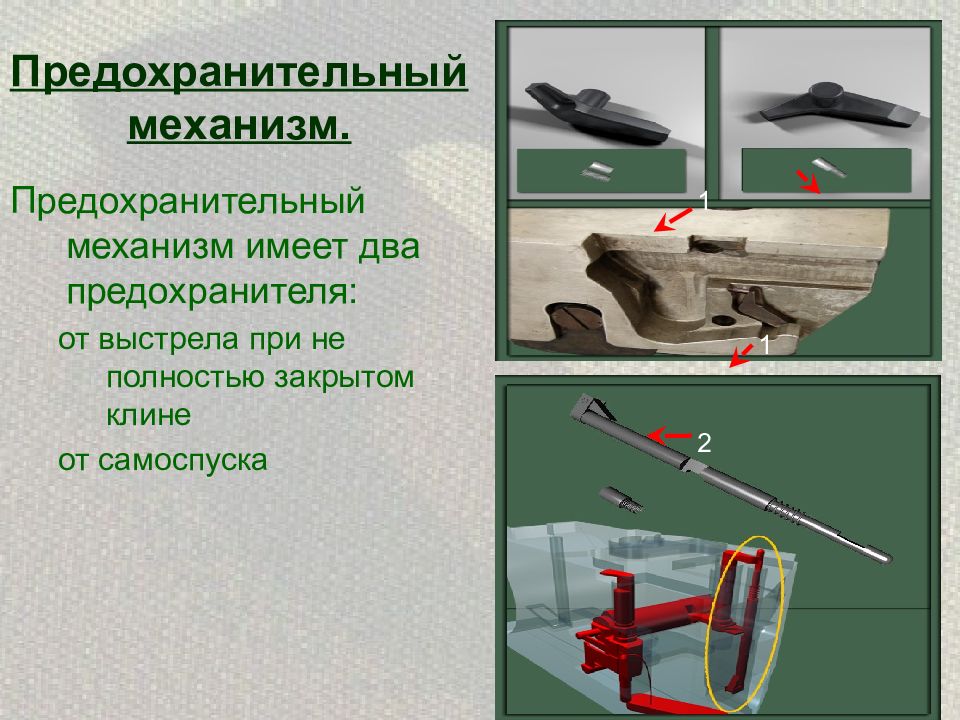

Предохранительный механизм имеет два предохранителя: от выстрела при не полностью закрытом клине от самоспуска 2 1 1

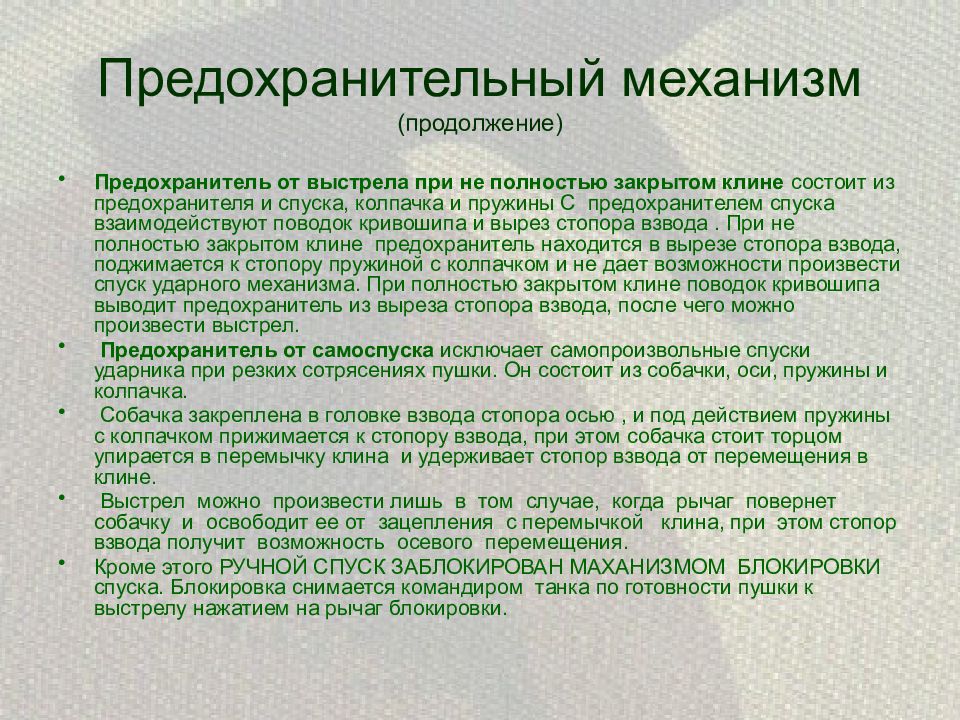

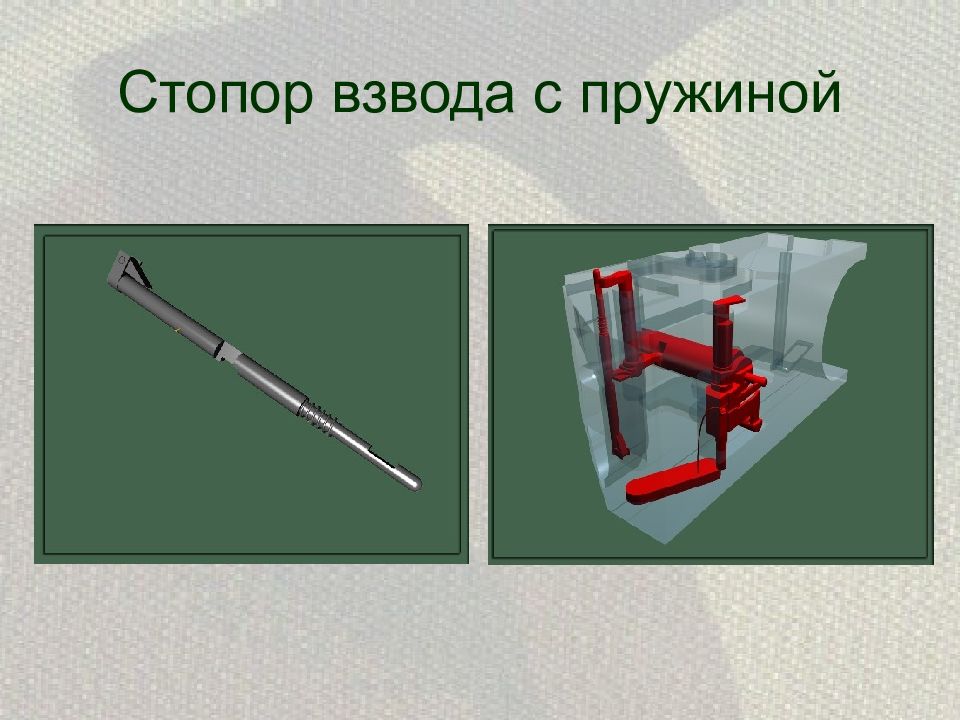

Предохранитель от выстрела при не полностью закрытом клине состоит из предохранителя и спуска, колпачка и пружины С предохранителем спуска взаимодействуют поводок кривошипа и вырез стопора взвода. При не полностью закрытом клине предохранитель находится в вырезе стопора взвода, поджимается к стопору пружиной с колпачком и не дает возможности произвести спуск ударного механизма. При полностью закрытом клине поводок кривошипа выводит предохранитель из выреза стопора взвода, после чего можно произвести выстрел. Предохранитель от самоспуска исключает самопроизвольные спуски ударника при резких сотрясениях пушки. Он состоит из собачки, оси, пружины и колпачка. Собачка закреплена в головке взвода стопора осью, и под действием пружины с колпачком прижимается к стопору взвода, при этом собачка стоит торцом упирается в перемычку клина и удерживает стопор взвода от перемещения в клине. Выстрел можно произвести лишь в том случае, когда рычаг повернет собачку и освободит ее от зацепления с перемычкой клина, при этом стопор взвода получит возможность осевого перемещения. Кроме этого РУЧНОЙ СПУСК ЗАБЛОКИРОВАН МАХАНИЗМОМ БЛОКИРОВКИ спуска. Блокировка снимается командиром танка по готовности пушки к выстрелу нажатием на рычаг блокировки.

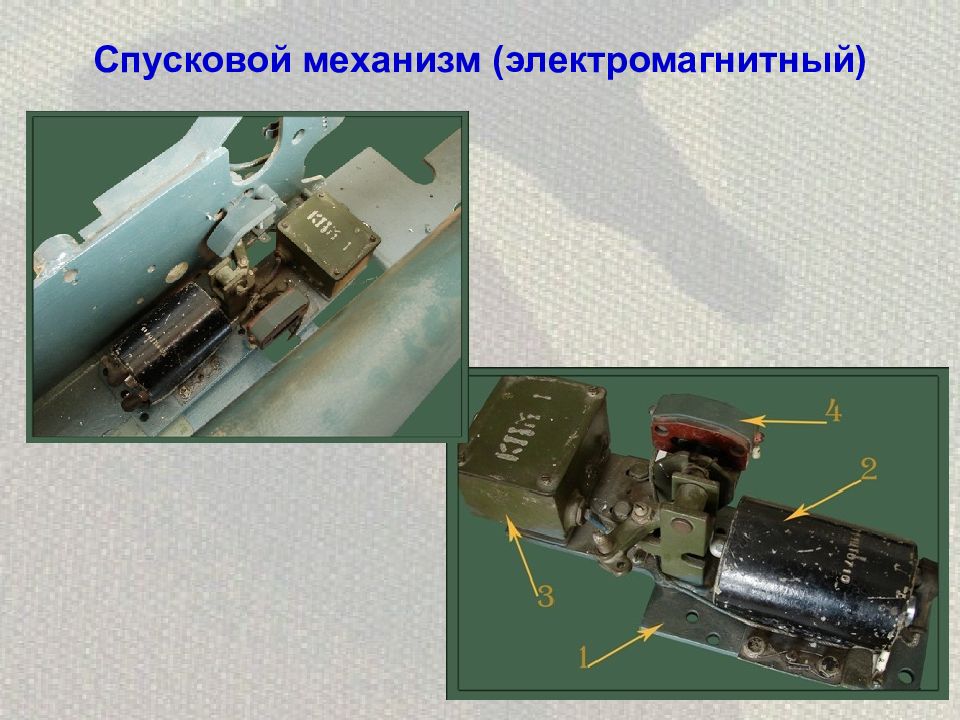

Спусковой механизм предназначен для производства выстрела электрическим (дублирующем электрозапал) или механическим спуском. Электрический спусковой механизм (электроспуск) состоит из основания, электромагнита и соединительного блока. Электромагнит служит для создания толкающего усилия на рычаг нажима при электрическом спуске. Соединительный блок состоит из корпуса, колодок штепсельных разъемов, контактора и резистора. Электроконтактное устройство – промежуточное устройство является промежуточным звеном в эл. цепи от кнопки стрельбы ил спускового рычага, находящегося на ПУ и МПО. Механический спусковой механизм состоит из рукоятки спуска, рычага, пружины, винта, втулки, винта с гайкой и полки. Блокирующее устройство служит для исключения возможности производства выстрела наводчиком с помощью ручного спуска до получения команды от командира танка. Состоит: рычага, насаженного на квадратный конец оси и фиксируемого на ней шплинтом. К другому концу оси приварен рычаг, блокирующий рукоятку спуска.

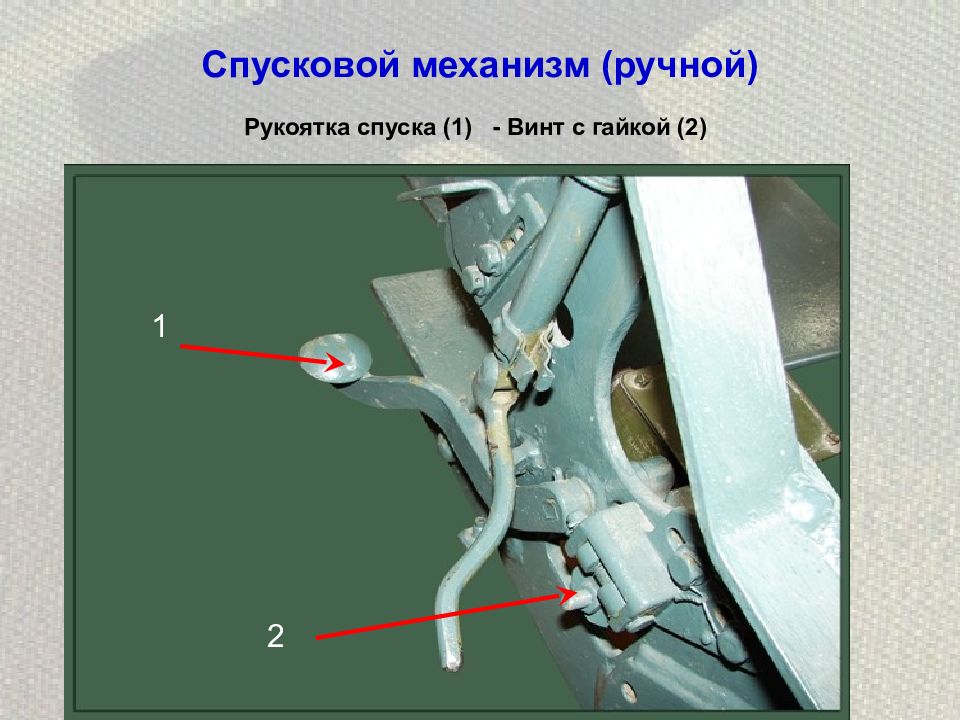

Рукоятка спуска (1) - Винт с гайкой (2) 1 2

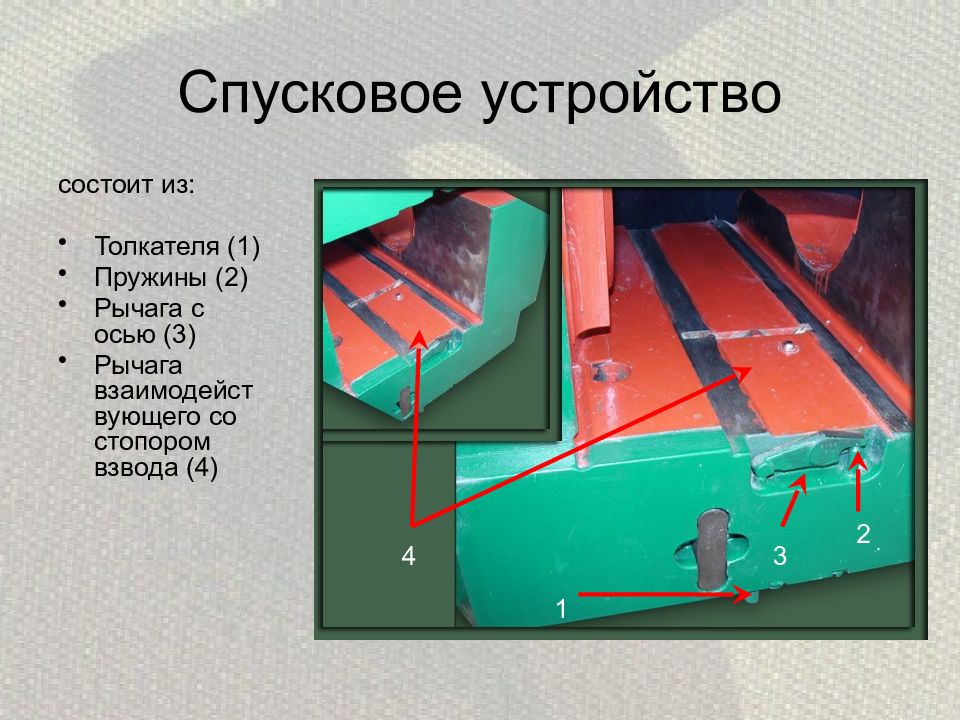

состоит из : Толкателя (1) Пружины (2) Рычага с осью (3) Рычага взаимодействующего со стопором взвода (4) 4 1 3 2
Учебный вопрос №4 Противооткатные устройства.

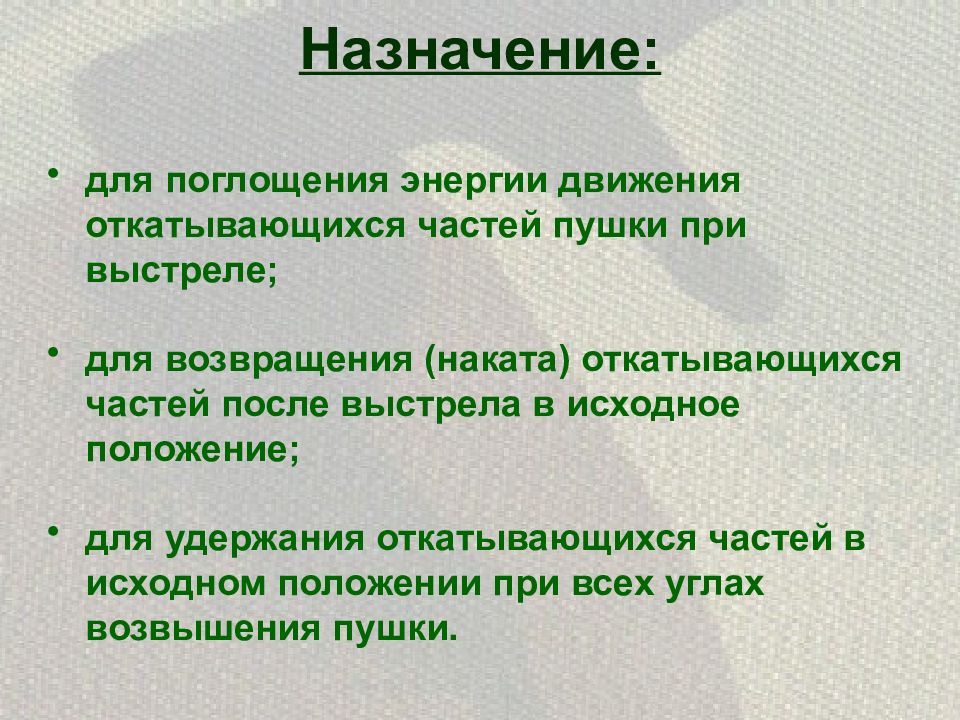

для поглощения энергии движения откатывающихся частей пушки при выстреле; для возвращения (наката) откатывающихся частей после выстрела в исходное положение; для удержания откатывающихся частей в исходном положении при всех углах возвышения пушки.

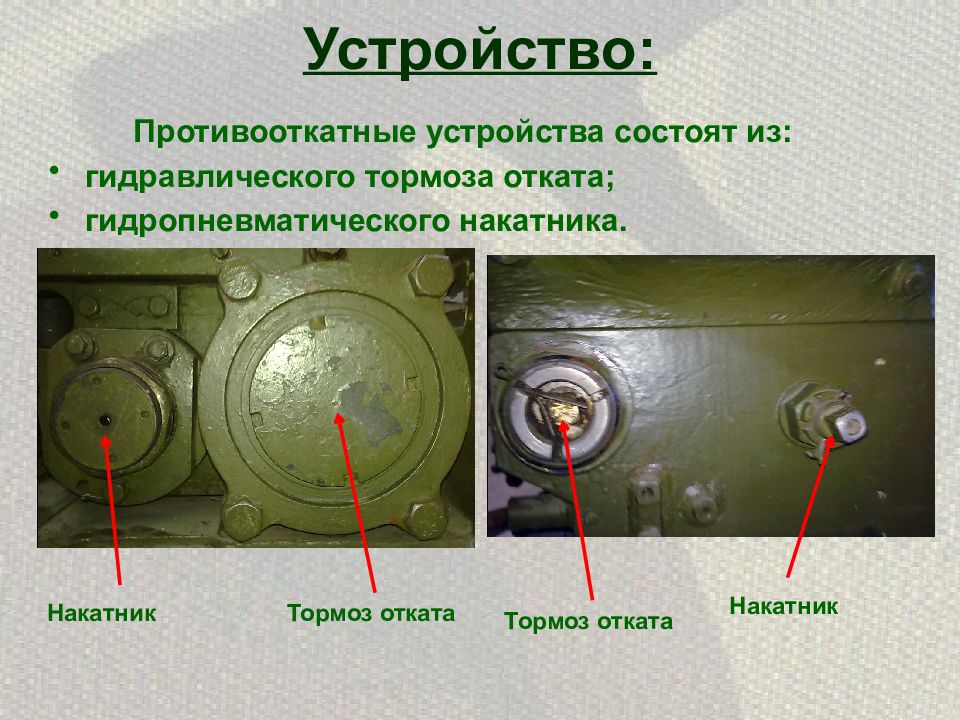

Противооткатные устройства состоят из: гидравлического тормоза отката ; гидропневматического накатника. Тормоз отката Накатник Накатник Тормоз отката

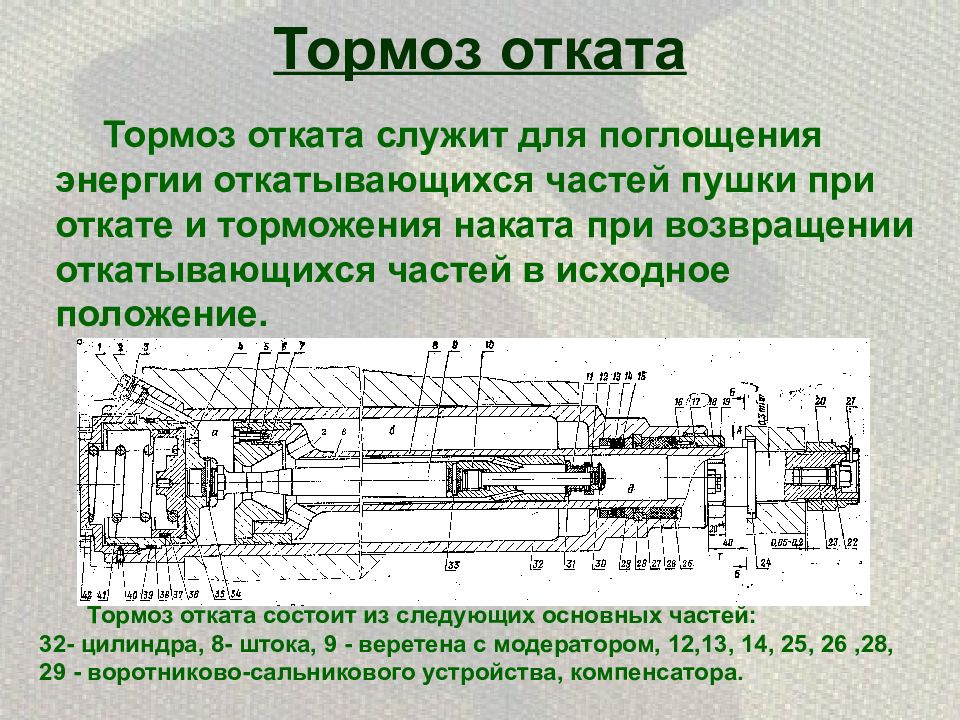

Тормоз отката служит для поглощения энергии откатывающихся частей пушки при откате и торможения наката при возвращении откатывающихся частей в исходное положение. Тормоз отката состоит из следующих основных частей: 32- цилиндра, 8- штока, 9 - веретена с модератором, 12,13, 14, 25, 26,28, 29 - воротниково-сальникового устройства, компенсатора.

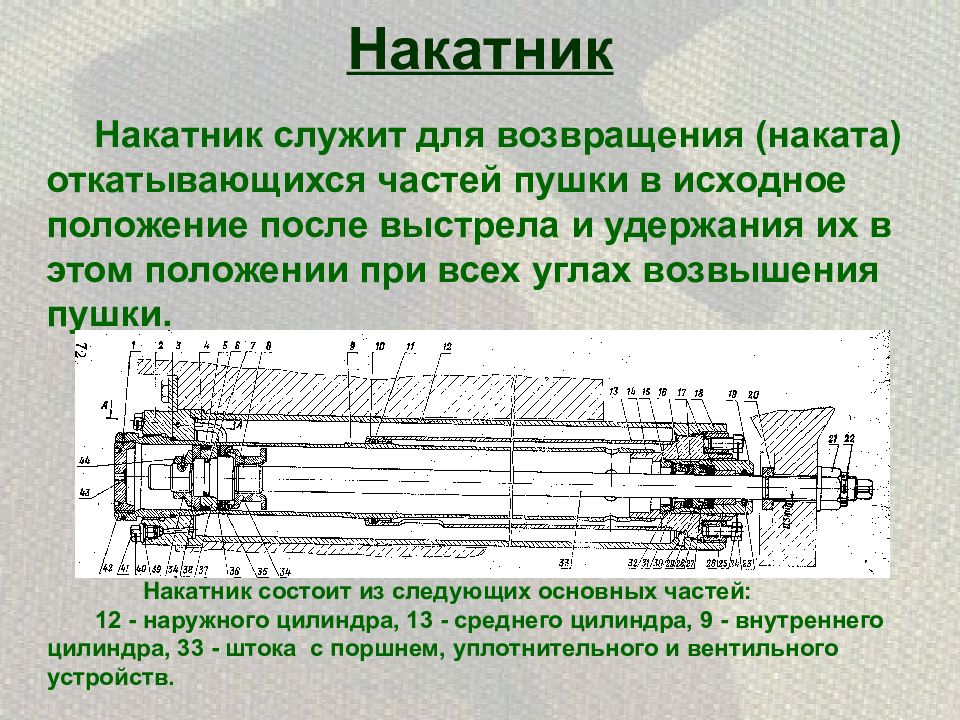

Накатник служит для возвращения (наката) откатывающихся частей пушки в исходное положение после выстрела и удержания их в этом положении при всех углах возвышения пушки. Накатник состоит из следующих основных частей: 12 - наружного цилиндра, 13 - среднего цилиндра, 9 - внутреннего цилиндра, 33 - штока с поршнем, уплотнительного и вентильного устройств.
Возможные неисправности ПОУ и способы их устранения.

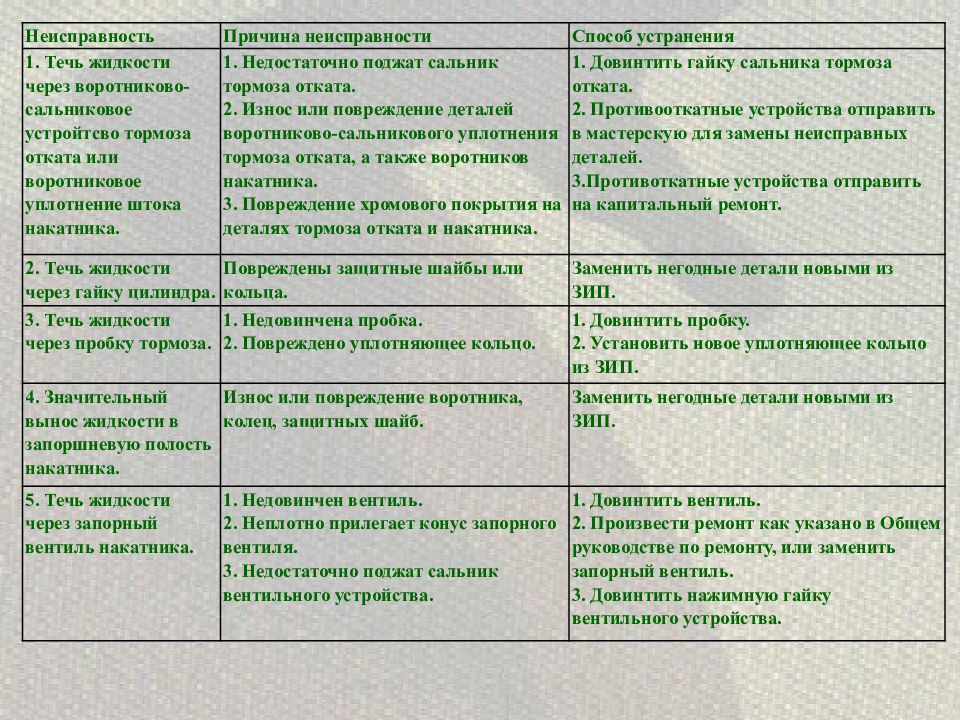

Неисправность Причина неисправности Способ устранения 1. Течь жидкости через воротниково-сальниковое устройтсво тормоза отката или воротниковое уплотнение штока накатника. 1. Недостаточно поджат сальник тормоза отката. 2. Износ или повреждение деталей воротниково-сальникового уплотнения тормоза отката, а также воротников накатника. 3. Повреждение хромового покрытия на деталях тормоза отката и накатника. 1. Довинтить гайку сальника тормоза отката. 2. Противооткатные устройства отправить в мастерскую для замены неисправных деталей. 3.Противоткатные устройства отправить на капитальный ремонт. 2. Течь жидкости через гайку цилиндра. Повреждены защитные шайбы или кольца. Заменить негодные детали новыми из ЗИП. 3. Течь жидкости через пробку тормоза. 1. Недовинчена пробка. 2. Повреждено уплотняющее кольцо. 1. Довинтить пробку. 2. Установить новое уплотняющее кольцо из ЗИП. 4. Значительный вынос жидкости в запоршневую полость накатника. Износ или повреждение воротника, колец, защитных шайб. Заменить негодные детали новыми из ЗИП. 5. Течь жидкости через запорный вентиль накатника. 1. Недовинчен вентиль. 2. Неплотно прилегает конус запорного вентиля. 3. Недостаточно поджат сальник вентильного устройства. 1. Довинтить вентиль. 2. Произвести ремонт как указано в Общем руководстве по ремонту, или заменить запорный вентиль. 3. Довинтить нажимную гайку вентильного устройства.

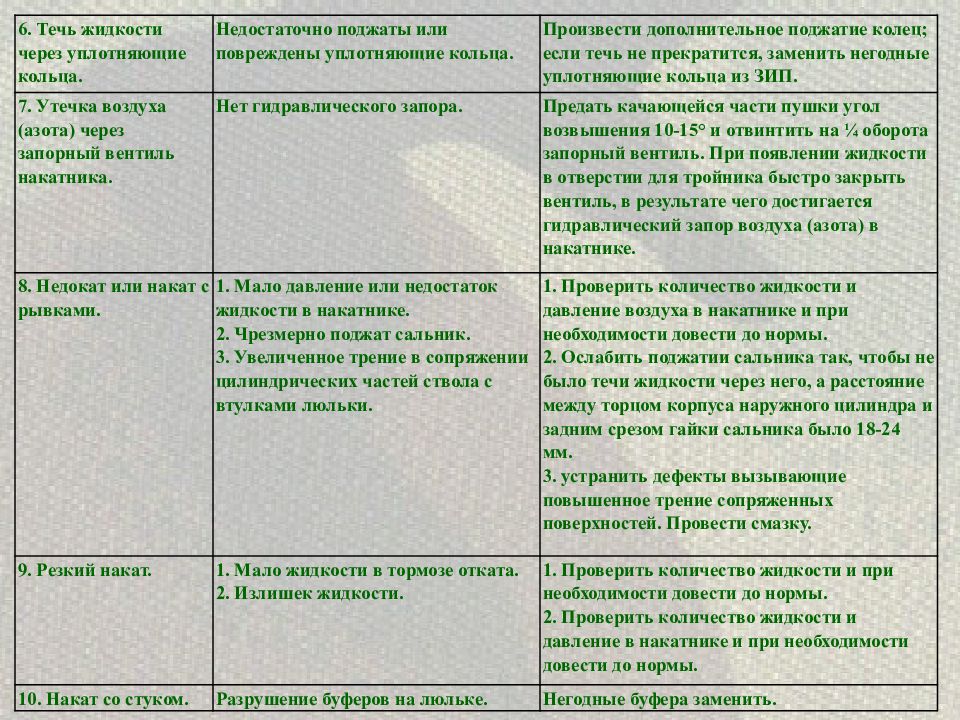

6. Течь жидкости через уплотняющие кольца. Недостаточно поджаты или повреждены уплотняющие кольца. Произвести дополнительное поджатие колец; если течь не прекратится, заменить негодные уплотняющие кольца из ЗИП. 7. Утечка воздуха (азота) через запорный вентиль накатника. Нет гидравлического запора. Предать качающейся части пушки угол возвышения 10-15° и отвинтить на ¼ оборота запорный вентиль. При появлении жидкости в отверстии для тройника быстро закрыть вентиль, в результате чего достигается гидравлический запор воздуха (азота) в накатнике. 8. Недокат или накат с рывками. 1. Мало давление или недостаток жидкости в накатнике. 2. Чрезмерно поджат сальник. 3. Увеличенное трение в сопряжении цилиндрических частей ствола с втулками люльки. 1. Проверить количество жидкости и давление воздуха в накатнике и при необходимости довести до нормы. 2. Ослабить поджатии сальника так, чтобы не было течи жидкости через него, а расстояние между торцом корпуса наружного цилиндра и задним срезом гайки сальника было 18-24 мм. 3. устранить дефекты вызывающие повышенное трение сопряженных поверхностей. Провести смазку. 9. Резкий накат. 1. Мало жидкости в тормозе отката. 2. Излишек жидкости. 1. Проверить количество жидкости и при необходимости довести до нормы. 2. Проверить количество жидкости и давление в накатнике и при необходимости довести до нормы. 10. Накат со стуком. Разрушение буферов на люльке. Негодные буфера заменить.

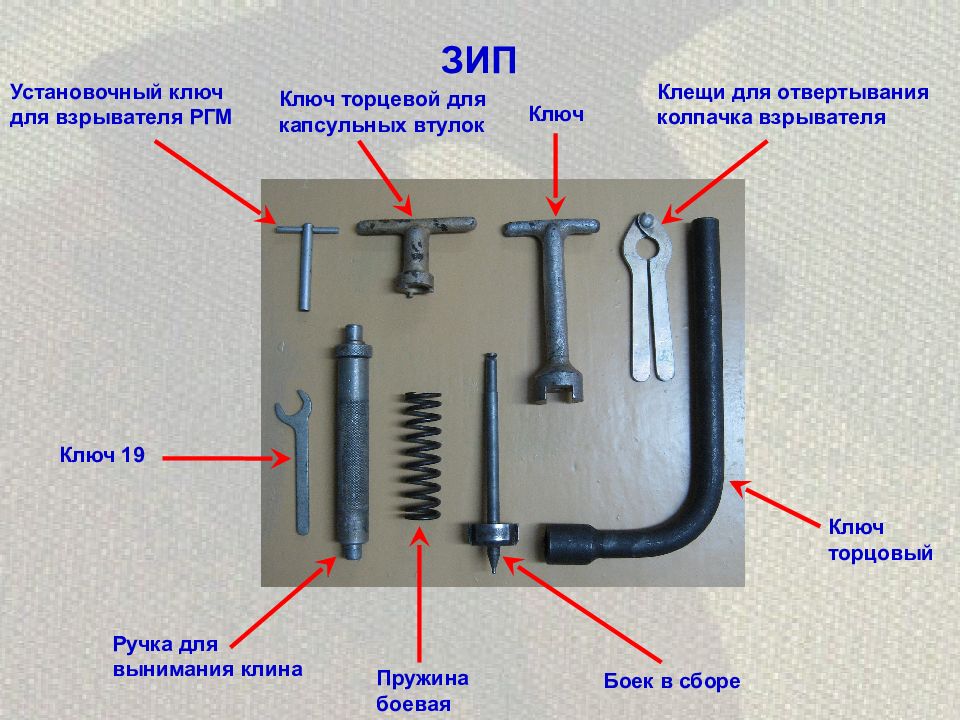

Комплект штанг Банник Щётка Банка для густой смазки Дренажная трубка Тавотонабиватель Чехол на дульную часть системы Направляющие шайбы Веха

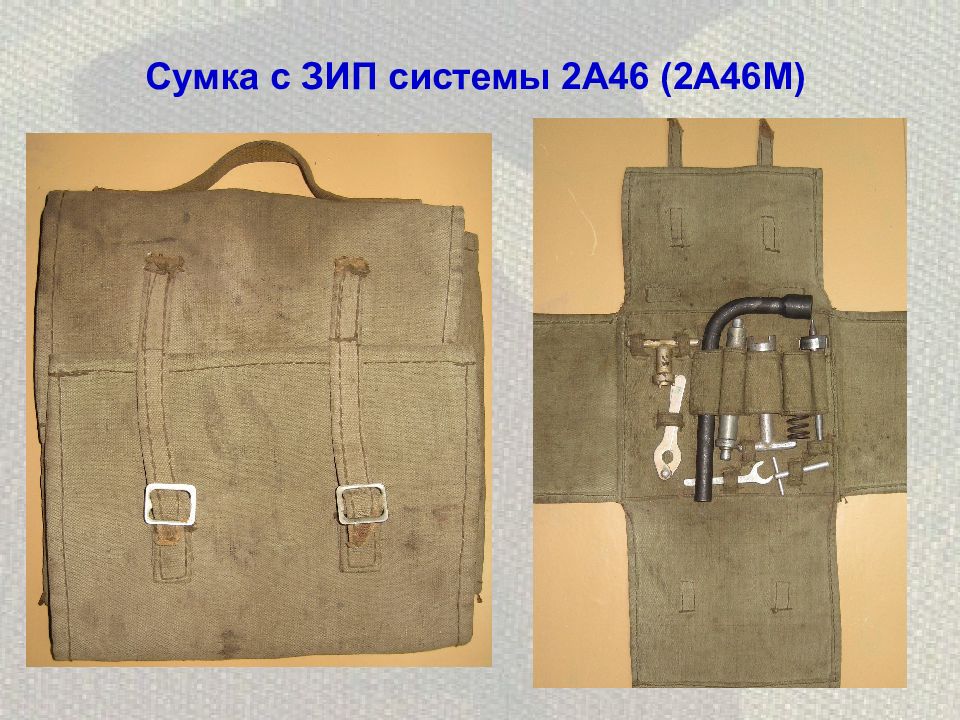

Ключ торцовый Ручка для вынимания клина Ключ Ключ 19 Пружина боевая Боек в сборе Установочный ключ для взрывателя РГМ Клещи для отвертывания колпачка взрывателя Ключ торцевой для капсульных втулок

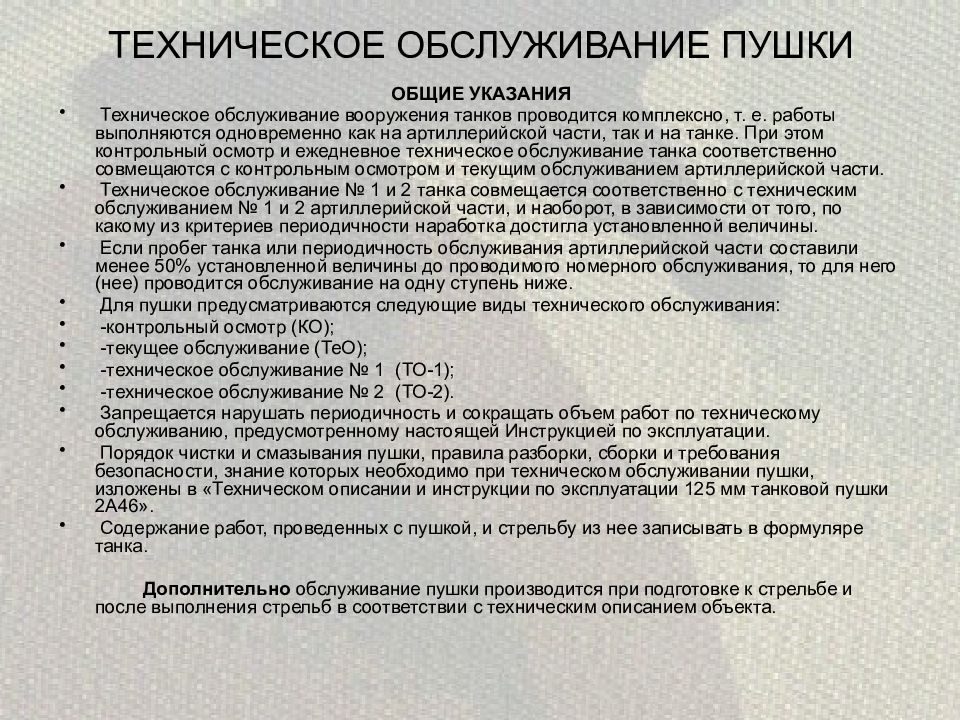

ОБЩИЕ УКАЗАНИЯ Техническое обслуживание вооружения танков проводится комплексно, т. е. работы выполняются одновременно как на артиллерийской части, так и на танке. При этом контрольный осмотр и ежедневное техническое обслуживание танка соответственно совмещаются с контрольным осмотром и текущим обслуживанием артиллерийской части. Техническое обслуживание № 1 и 2 танка совмещается соответственно с техническим обслуживанием № 1 и 2 артиллерийской части, и наоборот, в зависимости от того, по какому из критериев периодичности наработка достигла установленной величины. Если пробег танка или периодичность обслуживания артиллерийской части составили менее 50% установленной величины до проводимого номерного обслуживания, то для него (нее) проводится обслуживание на одну ступень ниже. Для пушки предусматриваются следующие виды технического обслуживания: -контрольный осмотр (КО); -текущее обслуживание (ТеО); -техническое обслуживание № 1 (ТО-1); -техническое обслуживание № 2 (ТО-2). Запрещается нарушать периодичность и сокращать объем работ по техническому обслуживанию, предусмотренному настоящей Инструкцией по эксплуатации. Порядок чистки и смазывания пушки, правила разборки, сборки и требования безопасности, знание которых необходимо при техническом обслуживании пушки, изложены в «Техническом описании и инструкции по эксплуатации 125 мм танковой пушки 2А46». Содержание работ, проведенных с пушкой, и стрельбу из нее записывать в формуляре танка. Дополнительно обслуживание пушки производится при подготовке к стрельбе и после выполнения стрельб в соответствии с техническим описанием объекта.
Факторы влияющие на износ канала ствола ТП. Термическое воздействие; Давление; Явление окклюзии ; Химическое воздействие ; Механический износ. Факторы износа, возникающие вследствие некачественного обслуживания ТП: Коррозия металла; Попадание посторонних предметов; Механическое повреждение в результате использования нештатных элементов ЗИП.
Изучить: Танк Т-72 ТОиИЭ Кн. 2 Ч 1 (стр. 47-78); 125 мм. танковая пушка 2А46 и 2А46-1 ДСП (стр. 5-7, 12-18, 20-54, 66-77, 86-115, 127-177, 206-219); Сборник нормативов сухопутных войск (стр. 62-64, 68-70); Танк Т-80 ТО и ИЭ книга 1 (стр. 42-77).
