Учебная дисциплина «Устройство оружия и его боевое применение». Военно – учетная специальность «Организация эксплуатации и ремонта бронетанковой техники», «Эксплуатация и ремонт электро- и спецоборудования и автоматики бронетанковой техники».
2 часа Устройство танкового вооружения Тема № 7 Занятие № 2: «Стабилизатор вооружения». 2 часа Занятие № 1: «Система управления огнем танка. Приборы наблюдения». 2 часа 4 часа Занятие № 3: «Порядок работы со стабилизатором вооружения». Занятие № 4: «Практические работы с системой управления огнем».

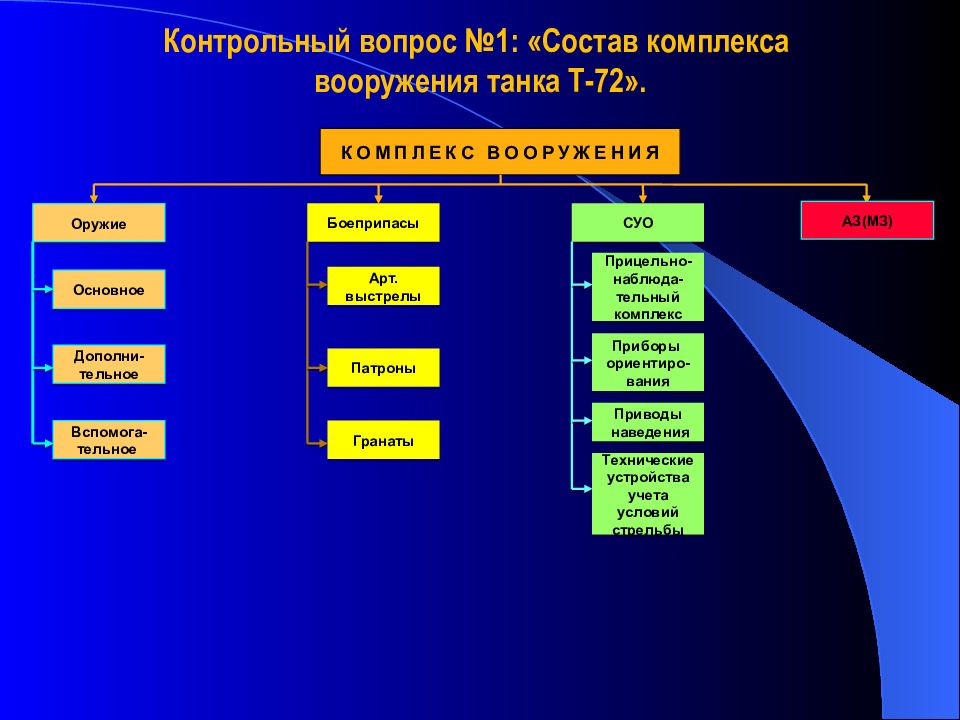

Контрольный вопрос № 1 : «Состав комплекса вооружения танка Т-72». Технические устройства учета условий стрельбы КОМПЛЕКС ВООРУЖЕНИЯ Оружие Боеприпасы СУО Основное Прицельно-наблюда-тельный комплекс Дополни-тельное Вспомога-тельное Арт. выстрелы Патроны Гранаты Приводы наведения Приборы ориентиро-вания АЗ(МЗ)

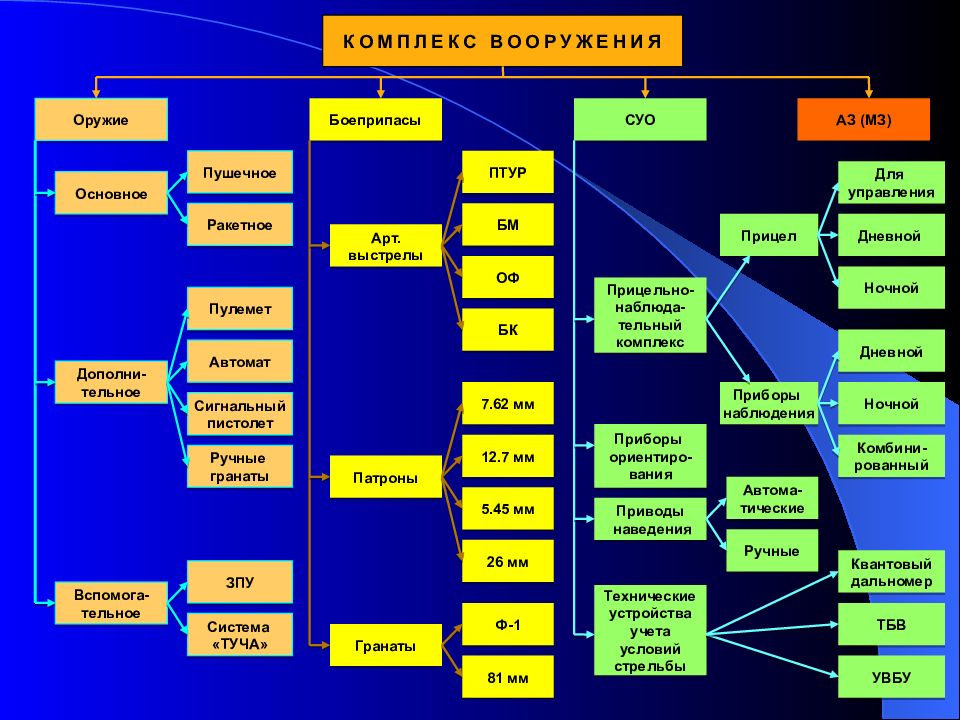

КОМПЛЕКС ВООРУЖЕНИЯ Оружие Боеприпасы СУО АЗ (МЗ) Основное Прицельно-наблюда-тельный комплекс Дополни-тельное Вспомога-тельное ПТУР БМ ОФ БК Сигнальный пистолет Ручные гранаты ЗПУ Система «ТУЧА» Пушечное Ракетное Пулемет Автомат 7.62 мм 12.7 мм 5.45 мм 26 мм Ф-1 81 мм Арт. выстрелы Патроны Гранаты Приводы наведения Технические устройства учета условий стрельбы Прицел Приборы наблюдения Для управления Дневной Ночной Дневной Ночной Приборы ориентиро-вания Комбини-рованный Автома-тические Ручные Квантовый дальномер ТБВ УВБУ

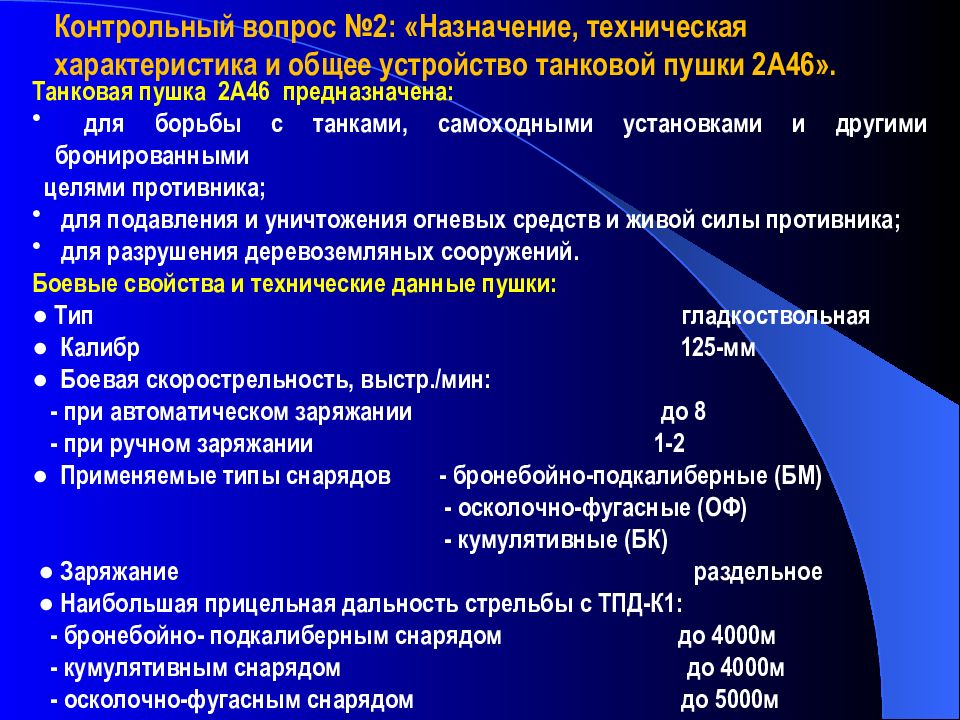

Контрольный вопрос №2: « Назначение, техническая характеристика и общее устройство танковой пушки 2А46». Танковая пушка 2А46 предназначена: для борьбы с танками, самоходными установками и другими бронированными целями противника; для подавления и уничтожения огневых средств и живой силы противника; для разрушения деревоземляных сооружений. Боевые свойства и технические данные пушки: ● Тип гладкоствольная ● Калибр 125-мм ● Боевая скорострельность, выстр./мин : - при автоматическом заряжании до 8 - при ручном заряжании 1-2 ● Применяемые типы снарядов - бронебойно-подкалиберные (БМ) - осколочно-фугасные (ОФ) - кумулятивные (БК) ● Заряжание раздельное ● Наибольшая прицельная дальность стрельбы с ТПД-К1: - бронебойно- подкалиберным снарядом до 4000м - кумулятивным снарядом до 4000м - осколочно-фугасным снарядом до 5000м

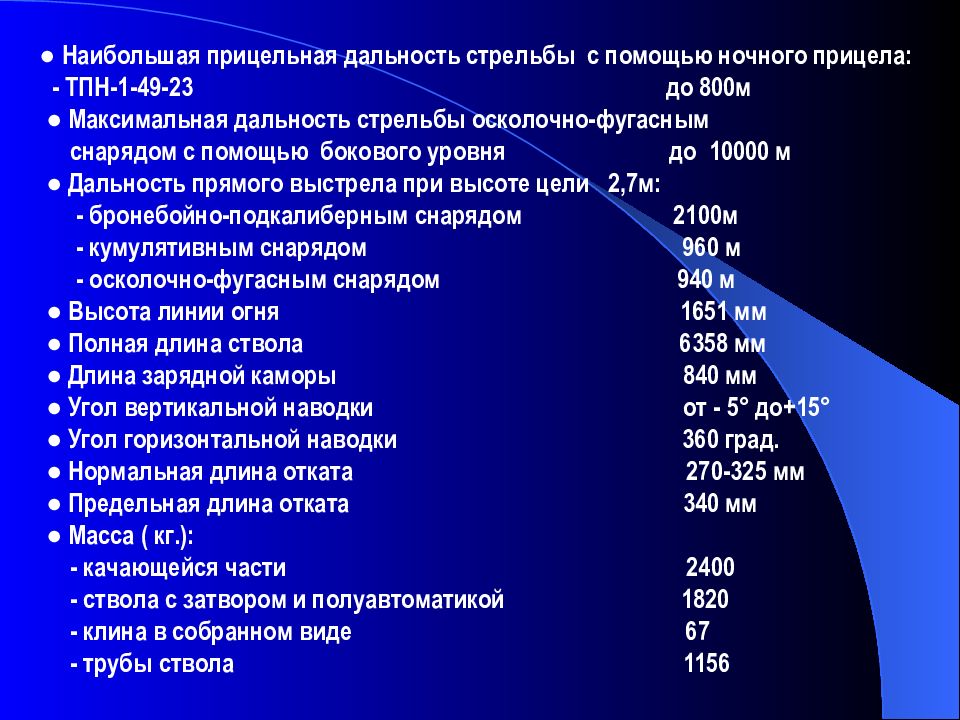

● Наибольшая прицельная дальность стрельбы с помощью ночного прицела: - ТПН-1-49-23 до 800м ● Максимальная дальность стрельбы осколочно-фугасным снарядом с помощью бокового уровня до 10000 м ● Дальность прямого выстрела при высоте цели 2,7м: - бронебойно-подкалиберным снарядом 2100м - кумулятивным снарядом 960 м - осколочно-фугасным снарядом 940 м ● Высота линии огня 1651 мм ● Полная длина ствола 6358 мм ● Длина зарядной каморы 840 мм ● Угол вертикальной наводки от - 5° до+15° ● Угол горизонтальной наводки 360 град. ● Нормальная длина отката 270-325 мм ● Предельная длина отката 340 мм ● Масса ( кг.): - качающейся части 2400 - ствола с затвором и полуавтоматикой 1820 - клина в собранном виде 67 - трубы ствола 1156
Контрольный вопрос №3: «Боекомплект танка Т-72А». Боеприпасами называются устройства, действие которых основано на использование взрывчатых веществ. Боеприпасы являются составной частью вооружения, непосредственно предназначенной для поражения живой силы и техники, разрушения сооружений. К боеприпасам относятся артиллерийские выстрелы, реактивные снаряды, боевые части ракет и торпед, патроны к стрелковому оружию, гранаты, бомбы, инженерные мины, подрывные заряды, дымовые шашки. Боекомплект танка Т-72а составляет: - артиллерийских выстрела - 44 ед. Из них: - выстрелов с ОФ снарядом - 22 шт. - выстрелов с БМ снарядом - 15 шт. - выстрелов с БК снарядом - 7 шт. Патронов калибра 7,62 мм к пулемету ПКТ - 2000 шт. Патронов калибра 12,7 мм к пулемету НСВТ - 300 шт. Гранат Ф-1 - 10 шт. Патроны калибра 5,45 мм к автомату АК - 300 шт. 26-мм сигнальные патроны к СПШ - 12 шт.: - красного огня - 5 шт. - зеленого огня - 4 шт. - желтого огня - 3 шт. 81-мм дымовые гранаты к системе «Туча» - 8 шт. 9-мм патроны к ПМ - 48 шт.

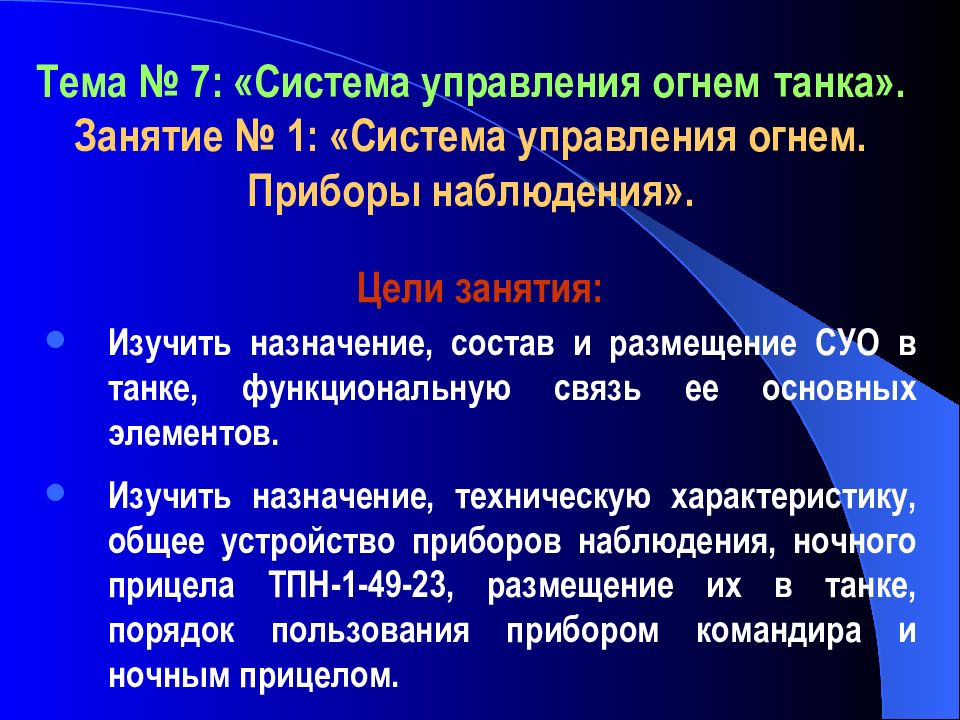

Цели занятия: Изучить назначение, состав и размещение СУО в танке, функциональную связь ее основных элементов. Изучить назначение, техническую характеристику, общее устройство приборов наблюдения, ночного прицела ТПН-1-49-23, размещение их в танке, порядок пользования прибором командира и ночным прицелом. Тема № 7: «Система управления огнем танка». Занятие № 1: «Система управления огнем. Приборы наблюдения».
Высокоманевренный характер современного боя, увеличение числа целей, которые должны поражать танки своим огнем, насыщенность боевых порядков противника разнообразными противотанковыми средствами, в том числе ПТУР — все это вызывает необходимость повышения скорости производства первого выстрела с максимально возможной скоростью. Осуществляя мероприятия по организации технического обеспечения современного боя, заместитель командира по вооружению обязан организовать защиту, охрану и оборону восстанавливаемой техники, используя для этого и вооружение восстанавливаемой техники. Поэтому знание СУО необходимо ЗКВ не только для проведения ремонта системы, но и для решения тактических задач на поле боя.

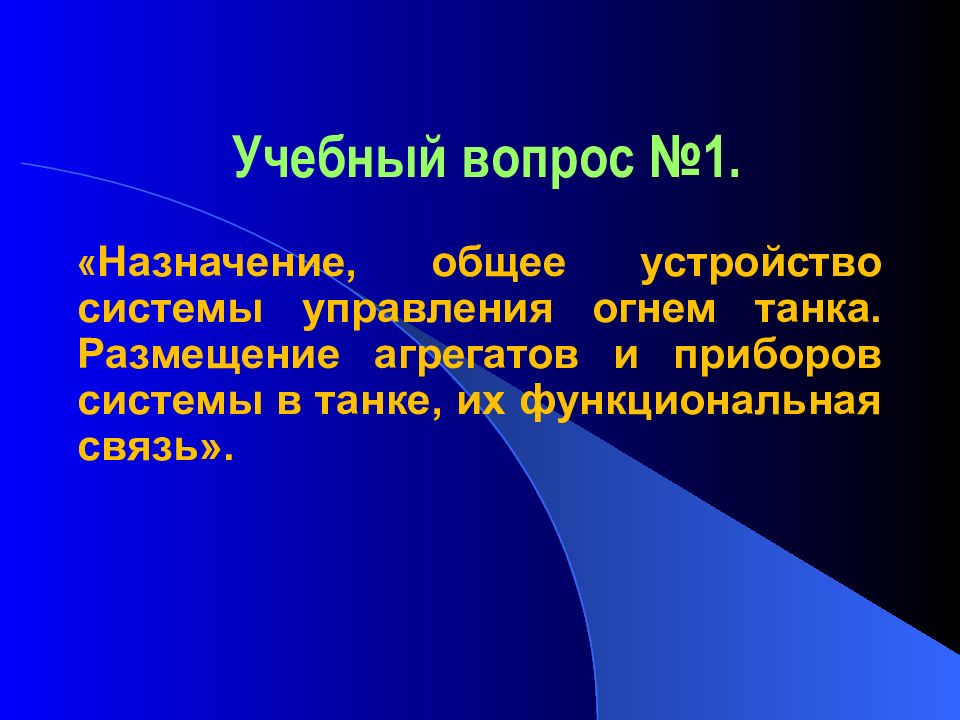

« Назначение, общее устройство системы управления огнем танка. Размещение агрегатов и приборов системы в танке, их функциональная связь».
Назначение системы управления огнем танка. СУО Прицельно-наблюда-тельный комплекс Приводы наведения Технические устройства учета условий стрельбы Прицелы Приборы наблюдения Дневной Ночной Для управления Дневные Ночные Приборы ориентиро-вания Комбини-рованные Автома-тические Ручные Квантовый дальномер ТБВ УВБУ Система управления огнем (СУО) - совокупность технических средств, посредством которых осуществляется управление огнем.

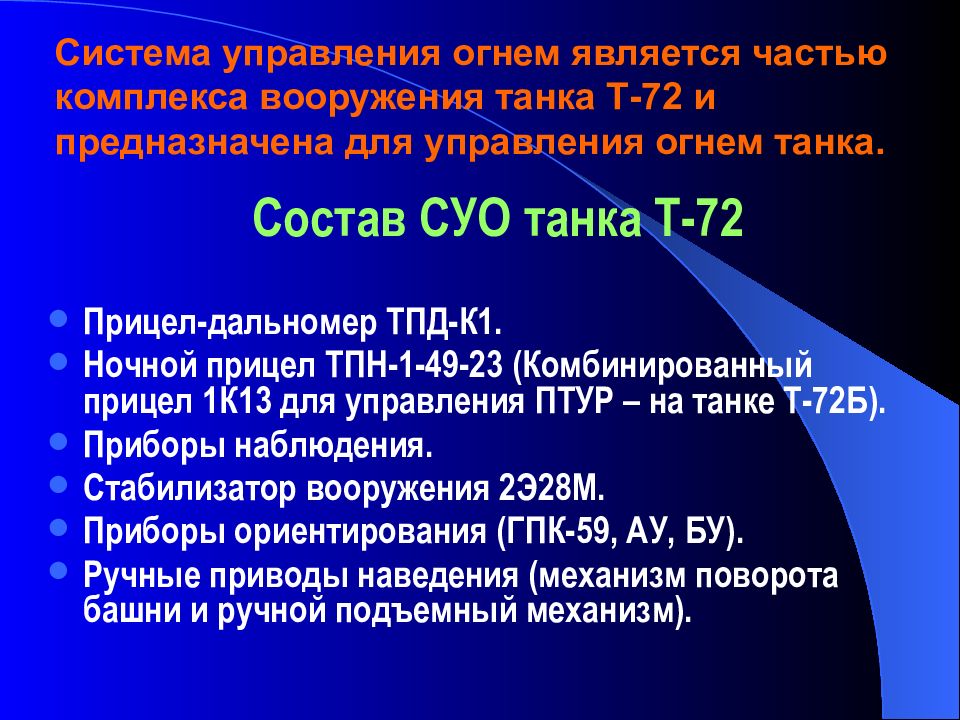

Состав СУО танка Т-72 Прицел-дальномер ТПД-К1. Ночной прицел ТПН-1-49-23 (Комбинированный прицел 1К13 для управления ПТУР – на танке Т-72Б). Приборы наблюдения. Стабилизатор вооружения 2Э28М. Приборы ориентирования (ГПК-59, АУ, БУ). Ручные приводы наведения (механизм поворота башни и ручной подъемный механизм). Система управления огнем является частью комплекса вооружения танка Т-72 и предназначена для управления огнем танка.

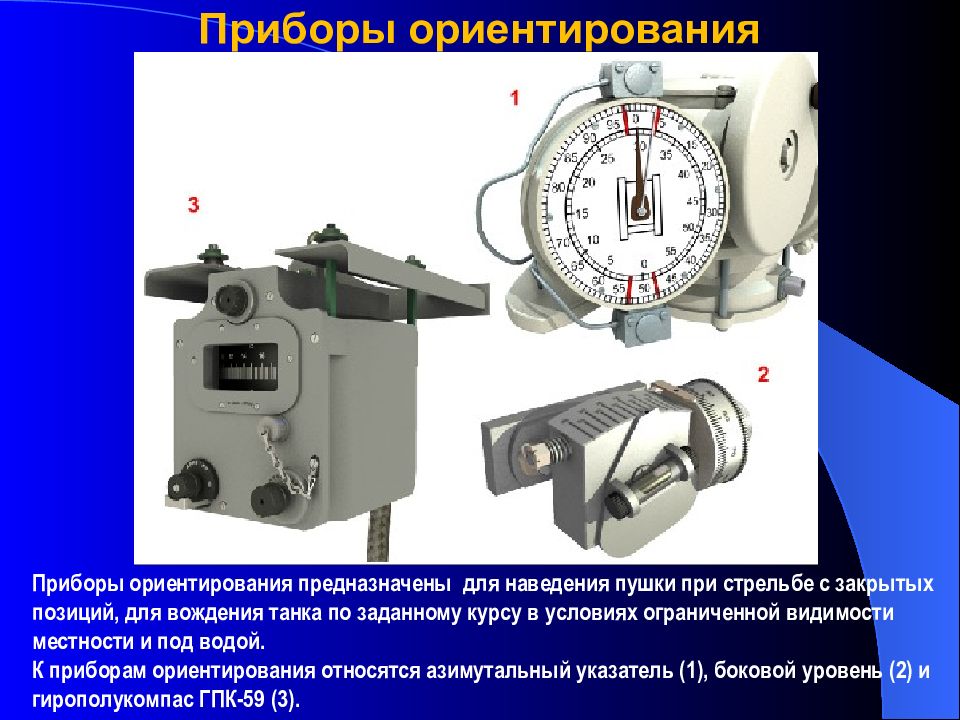

Приборы ориентирования предназначены для наведения пушки при стрельбе с закрытых позиций, для вождения танка по заданному курсу в условиях ограниченной видимости местности и под водой. К приборам ориентирования относятся азимутальный указатель (1), боковой уровень (2) и гирополукомпас ГПК-59 (3).

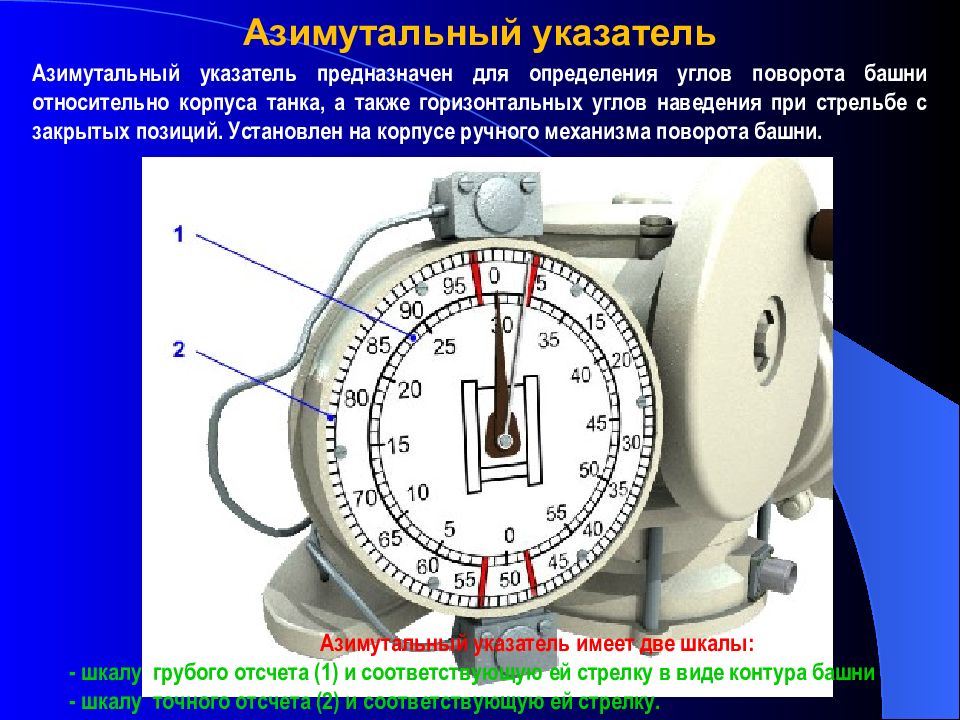

Азимутальный указатель предназначен для определения углов поворота башни относительно корпуса танка, а также горизонтальных углов наведения при стрельбе с закрытых позиций. Установлен на корпусе ручного механизма поворота башни. Азимутальный указатель имеет две шкалы: - шкалу грубого отсчета (1) и соответствующую ей стрелку в виде контура башни - шкалу точного отсчета (2) и соответствующую ей стрелку.

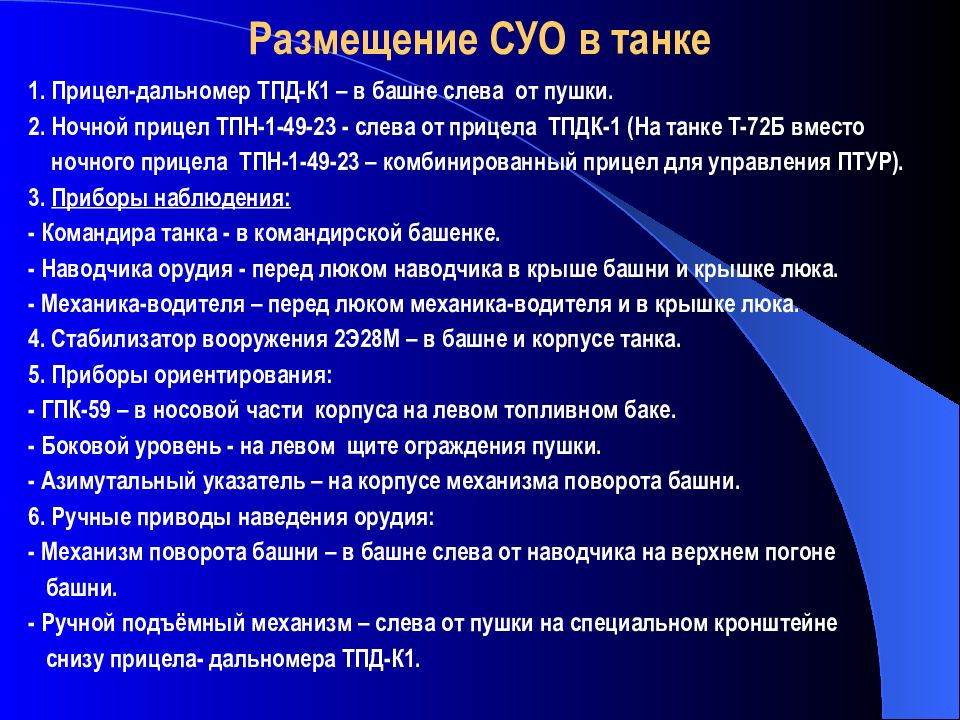

1. Прицел-дальномер ТПД-К1 – в башне слева от пушки. 2. Ночной прицел ТПН-1-49-23 - слева от прицела ТПДК-1 (На танке Т-72Б вместо ночного прицела ТПН-1-49-23 – комбинированный прицел для управления ПТУР). 3. Приборы наблюдения: - Командира танка - в командирской башенке. - Наводчика орудия - перед люком наводчика в крыше башни и крышке люка. - Механика-водителя – перед люком механика-водителя и в крышке люка. 4. Стабилизатор вооружения 2Э28М – в башне и корпусе танка. 5. Приборы ориентирования: - ГПК-59 – в носовой части корпуса на левом топливном баке. - Боковой уровень - на левом щите ограждения пушки. - Азимутальный указатель – на корпусе механизма поворота башни. 6. Ручные приводы наведения орудия: - Механизм поворота башни – в башне слева от наводчика на верхнем погоне башни. - Ручной подъёмный механизм – слева от пушки на специальном кронштейне снизу прицела- дальномера ТПД-К1.
Заключается в следующем: командир танка (К.Т.) и наводчик орудия (Н.О.), пользуясь приборами наблюдения ведут разведку целей на поле боя. Механик-водитель (М.В.) управляет движением танка, используя приборы наблюдения, как днем, так и ночью. Отыскав цель, Н.О. производит прицеливание, используя прицелы,с учетом дальности до цели. Поправки на дальность и условия стрельбы СУО учитывается автоматически. Стабилизатор танкового вооружения обеспечивает наведение оружия на цель и сохранение неизменным его положения согласно выбранных поправок, обеспечивая тем самым надежное поражение цели.

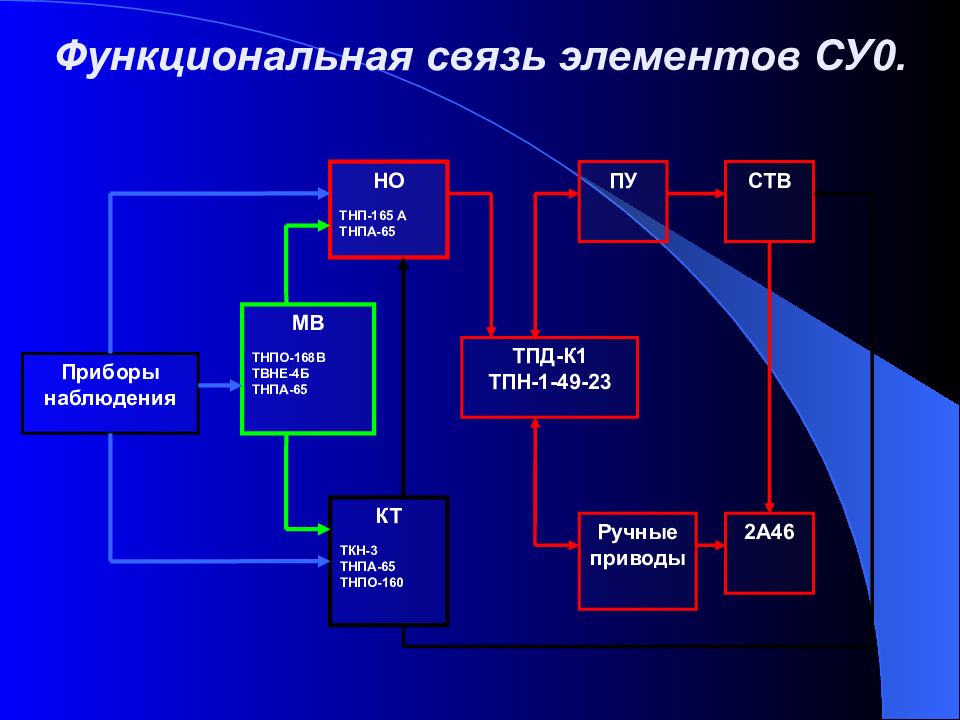

Функциональная связь элементов СУ0. Приборы наблюдения НО ТНП-165 А ТНПА-65 ПУ СТВ 2А46 Ручные приводы КТ ТКН-3 ТНПА-65 ТНПО-160 МВ ТНПО-168В ТВНЕ-4Б ТНПА-65 ТПД-К1 ТПН-1-49-23
«Приборы наблюдения, их назначение, размещение, техническая характеристика, устройство и работа с ними».

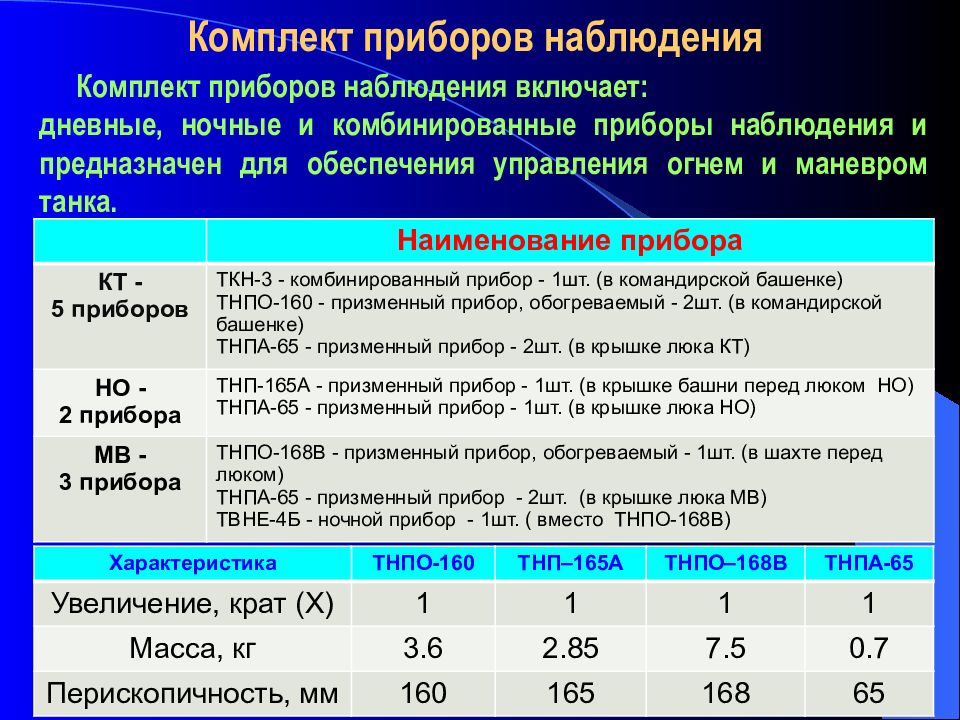

Комплект приборов наблюдения включает: дневные, ночные и комбинированные приборы наблюдения и предназначен для обеспечения управления огнем и маневром танка. Наименование прибора КТ - 5 приборов ТКН-3 - комбинированный прибор - 1шт. (в командирской башенке) ТНПО-160 - призменный прибор, обогреваемый - 2шт. (в командирской башенке) ТНПА-65 - призменный прибор - 2шт. (в крышке люка КТ) НО - 2 прибора ТНП-165А - призменный прибор - 1шт. (в крышке башни перед люком НО) ТНПА-65 - призменный прибор - 1шт. (в крышке люка НО) МВ - 3 прибора ТНПО-168В - призменный прибор, обогреваемый - 1шт. (в шахте перед люком) ТНПА-65 - призменный прибор - 2шт. (в крышке люка МВ) ТВНЕ-4Б - ночной прибор - 1шт. ( вместо ТНПО-168В) Характеристика ТНПО-160 ТНП–165А ТНПО–168В ТНПА-65 Увеличение, крат (Х) 1 1 1 1 Масса, кг 3.6 2.85 7.5 0.7 Перископичность, мм 160 165 168 65

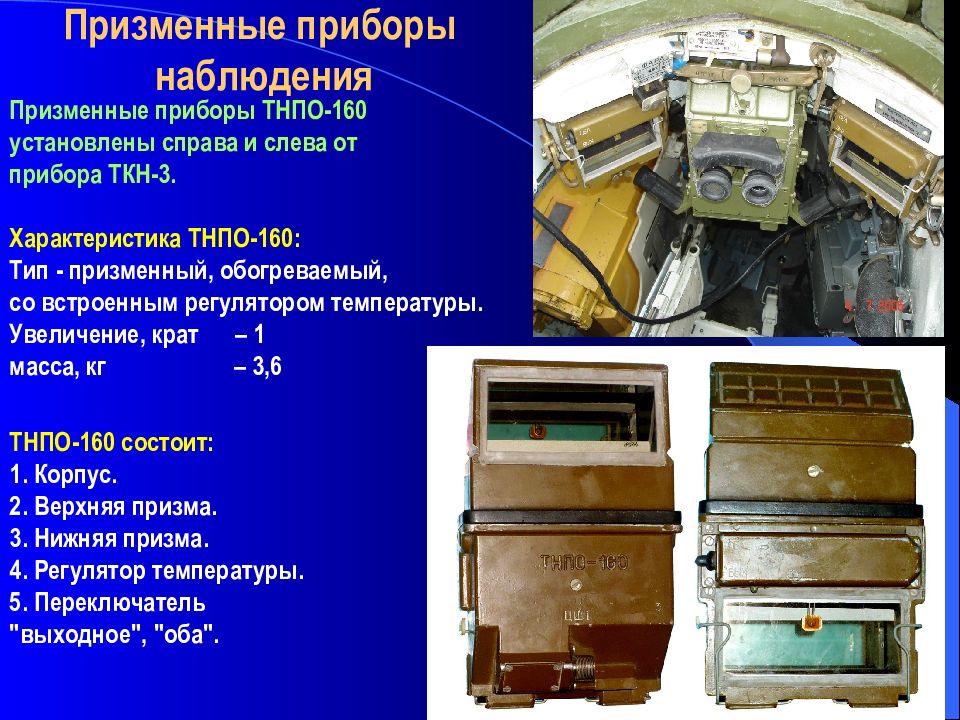

Призменные приборы ТНПО-160 установлены справа и слева от прибора ТКН-3. Характеристика ТНПО-160: Тип - призменный, обогреваемый, со встроенным регулятором температуры. Увеличение, крат – 1 масса, кг – 3,6 Призменные приборы наблюдения ТНПО-160 состоит: 1. Корпус. 2. Верхняя призма. 3. Нижняя призма. 4. Регулятор температуры. 5. Переключатель "выходное", "оба".

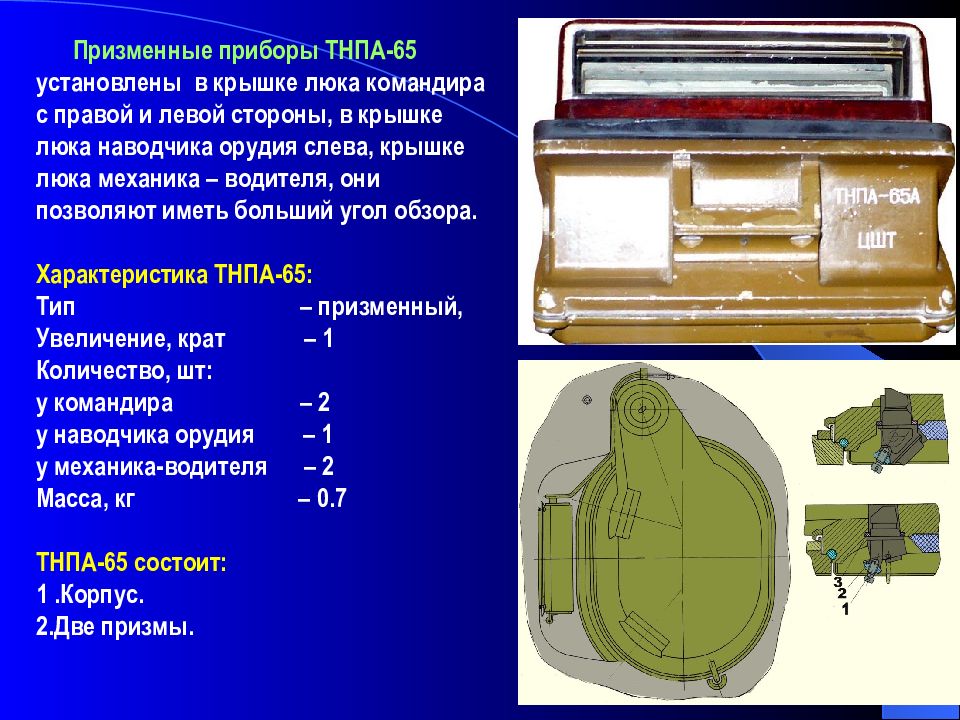

Призменные приборы ТНПА-65 установлены в крышке люка командира с правой и левой стороны, в крышке люка наводчика орудия слева, крышке люка механика – водителя, они позволяют иметь больший угол обзора. Характеристика ТНПА-65: Тип – призменный, Увеличение, крат – 1 Количество, шт: у командира – 2 у наводчика орудия – 1 у механика-водителя – 2 Масса, кг – 0.7 ТНПА-65 состоит: 1.Корпус. 2.Две призмы.

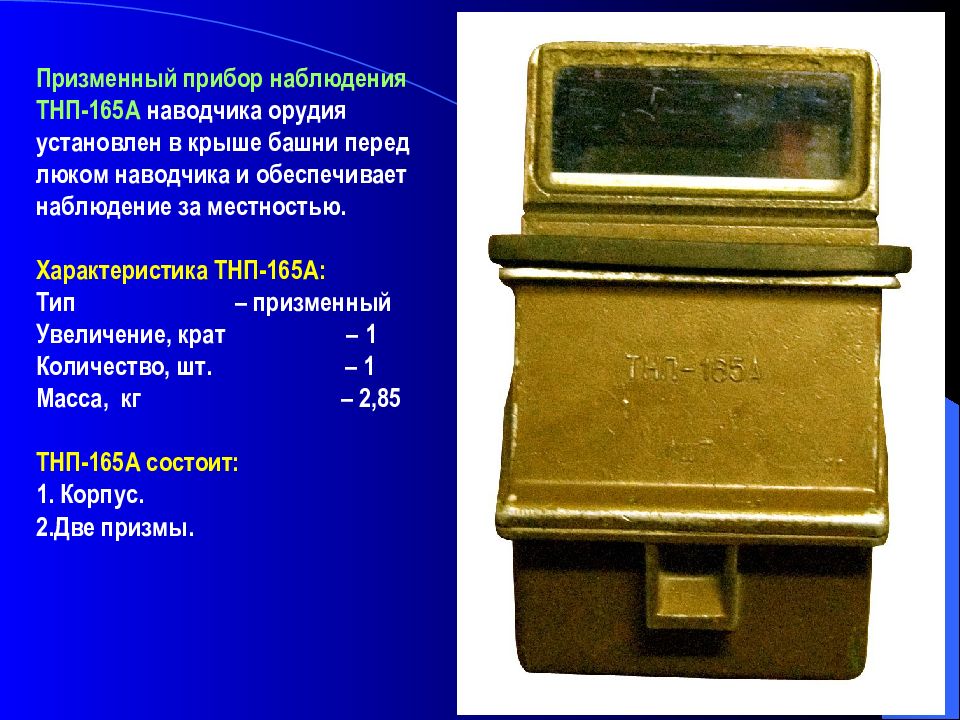

Призменный прибор наблюдения ТНП-165А наводчика орудия установлен в крыше башни перед люком наводчика и обеспечивает наблюдение за местностью. Характеристика ТНП-165А: Тип – призменный Увеличение, крат – 1 Количество, шт. – 1 Масса, кг – 2,85 ТНП-165А состоит: 1. Корпус. 2.Две призмы.

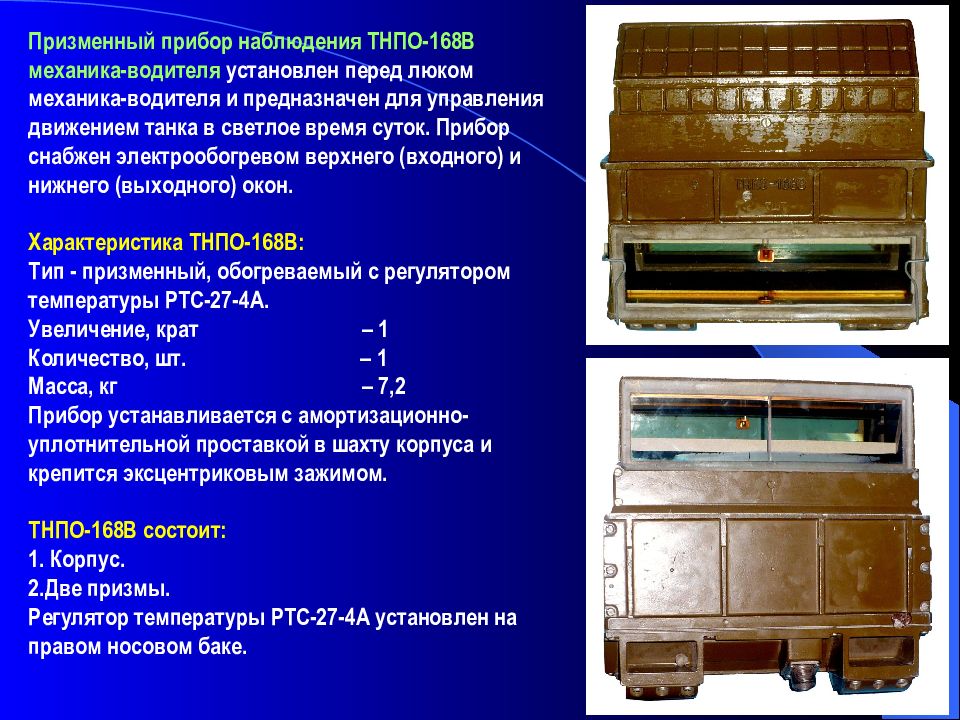

Призменный прибор наблюдения ТНПО-168В механика-водителя установлен перед люком механика-водителя и предназначен для управления движением танка в светлое время суток. Прибор снабжен электрообогревом верхнего (входного) и нижнего (выходного) окон. Характеристика ТНПО-168В: Тип - призменный, обогреваемый с регулятором температуры РТС-27-4А. Увеличение, крат – 1 Количество, шт. – 1 Масса, кг – 7,2 Прибор устанавливается с амортизационно-уплотнительной проставкой в шахту корпуса и крепится эксцентриковым зажимом. ТНПО-168В состоит: 1. Корпус. 2.Две призмы. Регулятор температуры РТС-27-4А установлен на правом носовом баке.

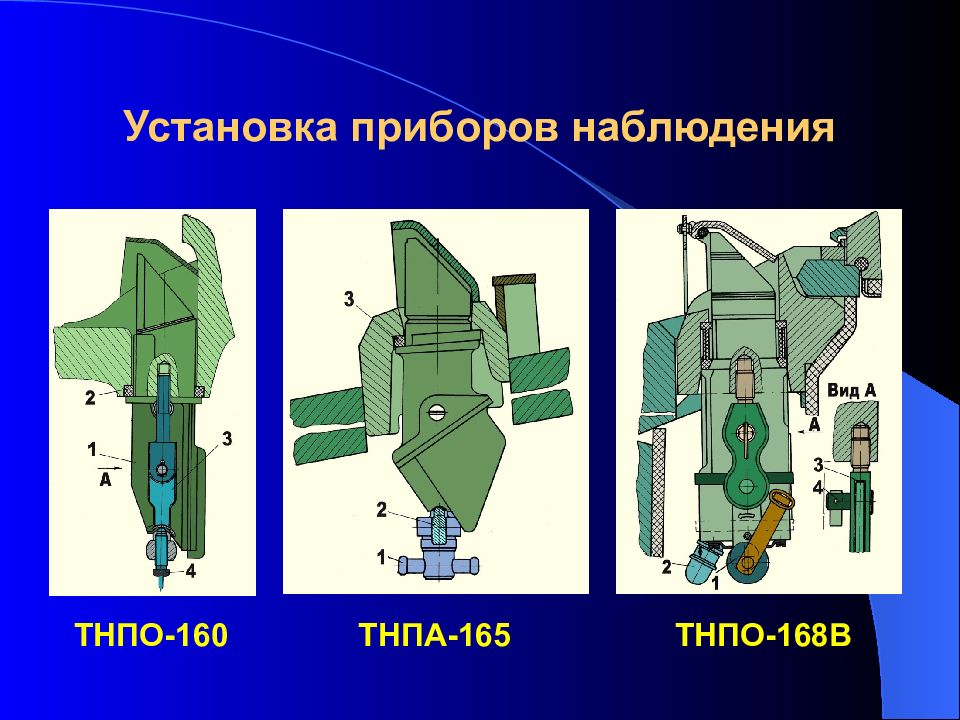

ТНПО-160 ТНПА-165 ТНПО-168В
С давних пор боевые действия в ночное время использовались войсками для достижения скрытности и внезапности боевых операций, осуществления перегруппировки и маневра войск на поле боя, отхода и занятия обороны на новых рубежах, проведения преследования противника. На рабочих местах всех членов экипажа современной броне- танковой техники установлены ночные или комбинированные приборы наблюдения. В основу их работы положена идея совершенствования человеческого зрения путём использования промежуточного звена между объектом наблюдения и глазом человека – интерфейса. На современных образцах БТТ используются инфракрасные приборы ночного видения активного, пассивного действия, а также тепловизионные приборы.

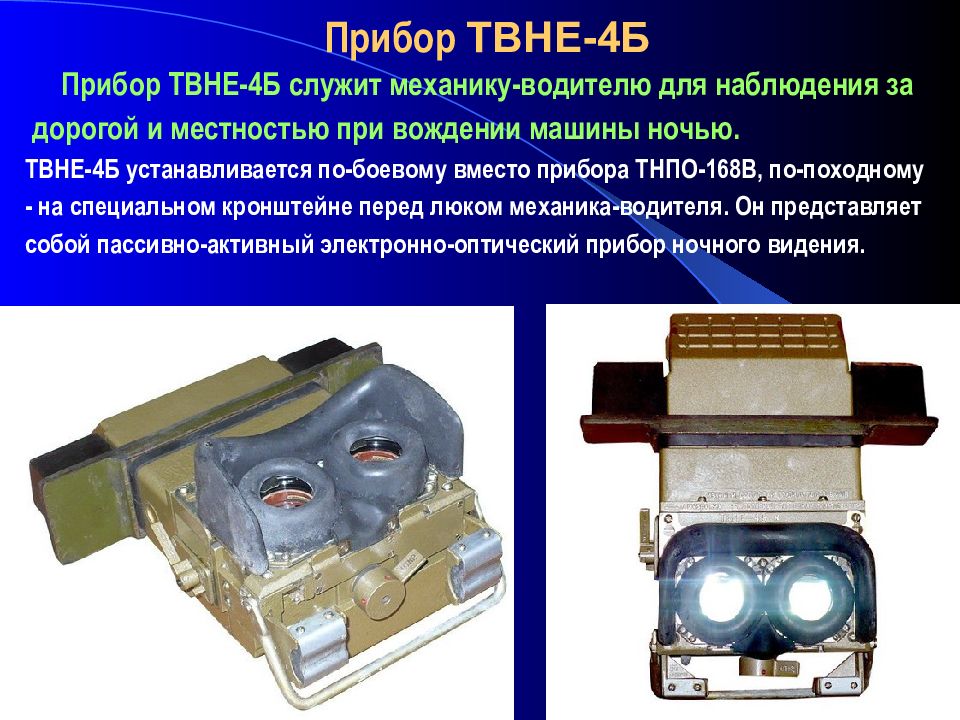

Прибор ТВНЕ-4Б служит механику-водителю для наблюдения за дорогой и местностью при вождении машины ночью. ТВНЕ-4Б устанавливается по-боевому вместо прибора ТНПО-168В, по-походному - на специальном кронштейне перед люком механика-водителя. Он представляет собой пассивно-активный электронно-оптический прибор ночного видения.

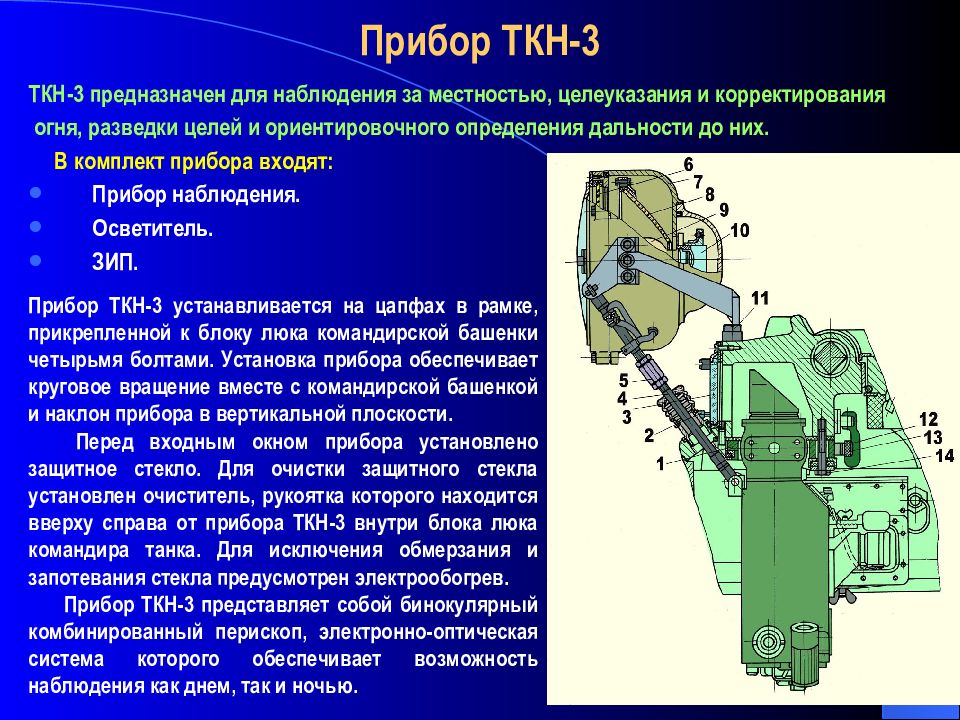

ТКН-3 предназначен для наблюдения за местностью, целеуказания и корректирования огня, разведки целей и ориентировочного определения дальности до них. В комплект прибора входят: Прибор наблюдения. Осветитель. ЗИП. Прибор ТКН-3 устанавливается на цапфах в рамке, прикрепленной к блоку люка командирской башенки четырьмя болтами. Установка прибора обеспечивает круговое вращение вместе с командирской башенкой и наклон прибора в вертикальной плоскости. Перед входным окном прибора установлено защитное стекло. Для очистки защитного стекла установлен очиститель, рукоятка которого находится вверху справа от прибора ТКН-3 внутри блока люка командира танка. Для исключения обмерзания и запотевания стекла предусмотрен электрообогрев. Прибор ТКН-3 представляет собой бинокулярный комбинированный перископ, электронно-оптическая система которого обеспечивает возможность наблюдения как днем, так и ночью.
Характеристика ТКН-3. Увеличение, крат: - Дневная ветвь.............................................5 - Ночная ветвь..............................................4.5 Поле зрения, град: -Дневная ветвь.............................................10 - Ночная ветвь..............................................8 Дальность видения ночью, м.....................400 Масса, кг....................................................12.5 Источник инфракрасного излучения – осветитель ОУ-ЗКГ с инфракрасным фильтром. ТКН-3 состоит: - головка; - корпус; - электронно-оптическая система; - механизм шторки; - диафрагма; - узел поворотного зеркала; - высоковольтный блок питания; - блок окуляров; - 2 рукоятки.

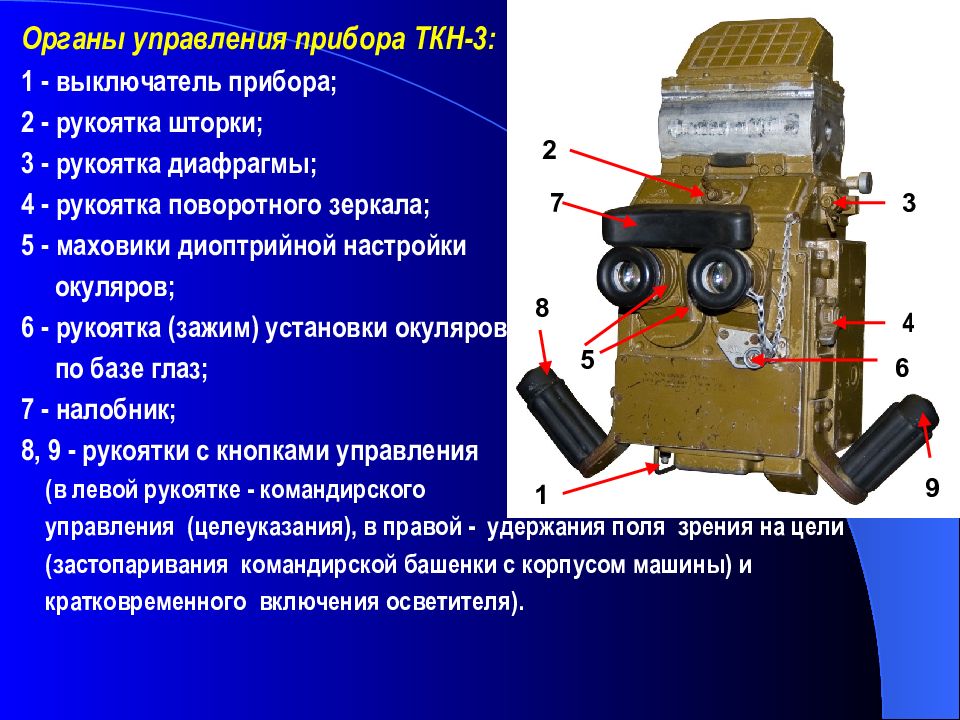

Органы управления прибора ТКН-3: 1 - выключатель прибора; 2 - рукоятка шторки; 3 - рукоятка диафрагмы; 4 - рукоятка поворотного зеркала; 5 - маховики диоптрийной настройки окуляров; 6 - рукоятка (зажим) установки окуляров по базе глаз; 7 - налобник; 8, 9 - рукоятки с кнопками управления (в левой рукоятке - командирского управления (целеуказания), в правой - удержания поля зрения на цели (застопаривания командирской башенки с корпусом машины) и кратковременного включения осветителя). 1 2 3 4 5 6 7 9 8

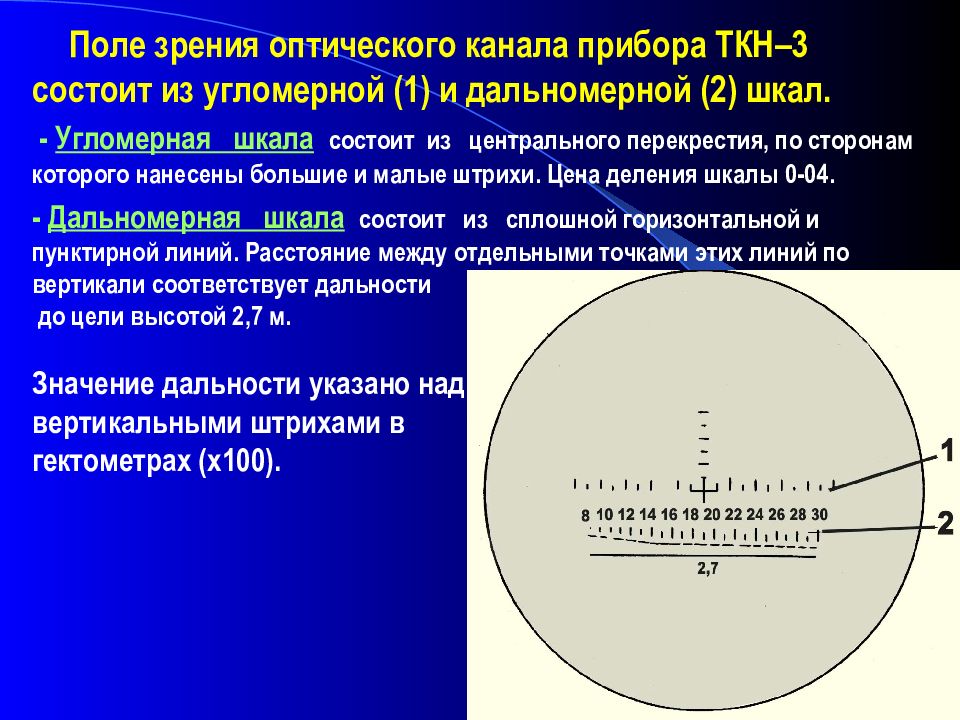

Поле зрения оптического канала прибора ТКН–3 состоит из угломерной (1) и дальномерной (2) шкал. - Угломерная шкала состоит из центрального перекрестия, по сторонам которого нанесены большие и малые штрихи. Цена деления шкалы 0-04. - Дальномерная шкала состоит из сплошной горизонтальной и пунктирной линий. Расстояние между отдельными точками этих линий по вертикали соответствует дальности до цели высотой 2,7 м. Значение дальности указано над вертикальными штрихами в гектометрах (х100).

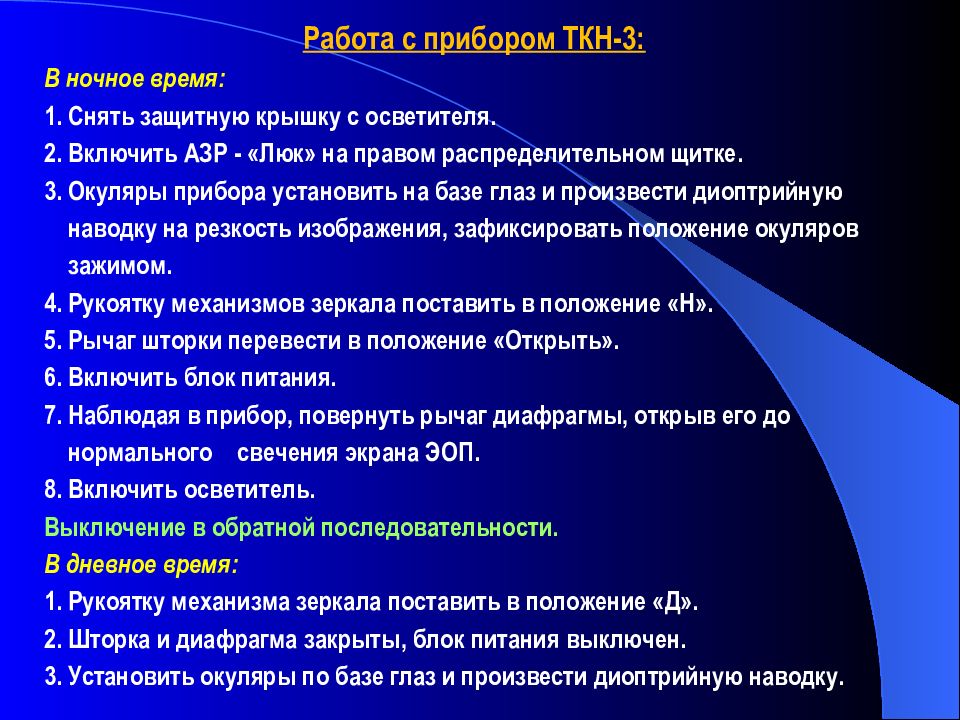

Работа с прибором ТКН-3: В ночное время: 1. Снять защитную крышку с осветителя. 2. Включить АЗР - «Люк» на правом распределительном щитке. 3. Окуляры прибора установить на базе глаз и произвести диоптрийную наводку на резкость изображения, зафиксировать положение окуляров зажимом. 4. Рукоятку механизмов зеркала поставить в положение «Н». 5. Рычаг шторки перевести в положение «Открыть». 6. Включить блок питания. 7. Наблюдая в прибор, повернуть рычаг диафрагмы, открыв его до нормального свечения экрана ЭОП. 8. Включить осветитель. Выключение в обратной последовательности. В дневное время: 1. Рукоятку механизма зеркала поставить в положение «Д». 2. Шторка и диафрагма закрыты, блок питания выключен. 3. Установить окуляры по базе глаз и произвести диоптрийную наводку.
«Назначение, характеристика, общее устройство и принцип работы ночного прицела ТПН-1-49-23. Порядок включения. Шкалы прицела»

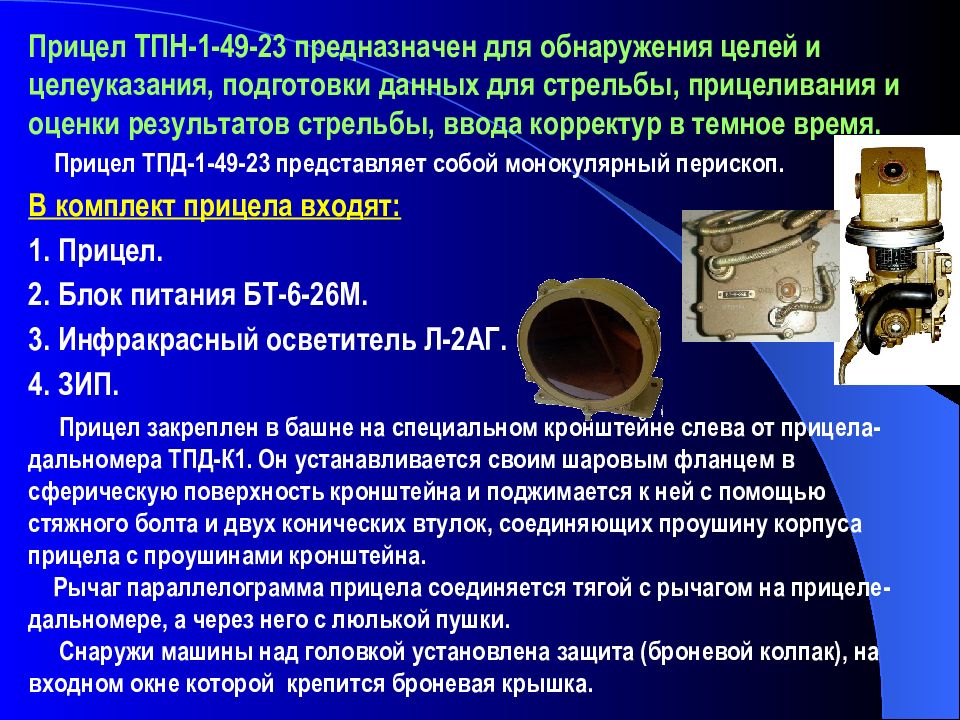

Прицел ТПН-1-49-23 предназначен для обнаружения целей и целеуказания, подготовки данных для стрельбы, прицеливания и оценки результатов стрельбы, ввода корректур в темное время. Прицел ТПД-1-49-23 представляет собой монокулярный перископ. В комплект прицела входят: 1. Прицел. 2. Блок питания БТ-6-26М. 3. Инфракрасный осветитель Л-2АГ. 4. ЗИП. Прицел закреплен в башне на специальном кронштейне слева от прицела- дальномера ТПД-К1. Он устанавливается своим шаровым фланцем в сферическую поверхность кронштейна и поджимается к ней с помощью стяжного болта и двух конических втулок, соединяющих проушину корпуса прицела с проушинами кронштейна. Рычаг параллелограмма прицела соединяется тягой с рычагом на прицеле- дальномере, а через него с люлькой пушки. Снаружи машины над головкой установлена защита (броневой колпак), на входном окне которой крепится броневая крышка.
Характеристика: - Увеличение, крат – 5,5 - Поле зрения, град – 6 - Дальность видения, м – 800 - Перископичность, мм – 260 Прицел ТПН1-49-23 состоит: - Корпус. - Головка. - Оптическая система с электронно - оптическим преобразователем. - Окуляр. - Механизм качания головного зеркала. - Механизмы выверки прицела по направлению и высоте.

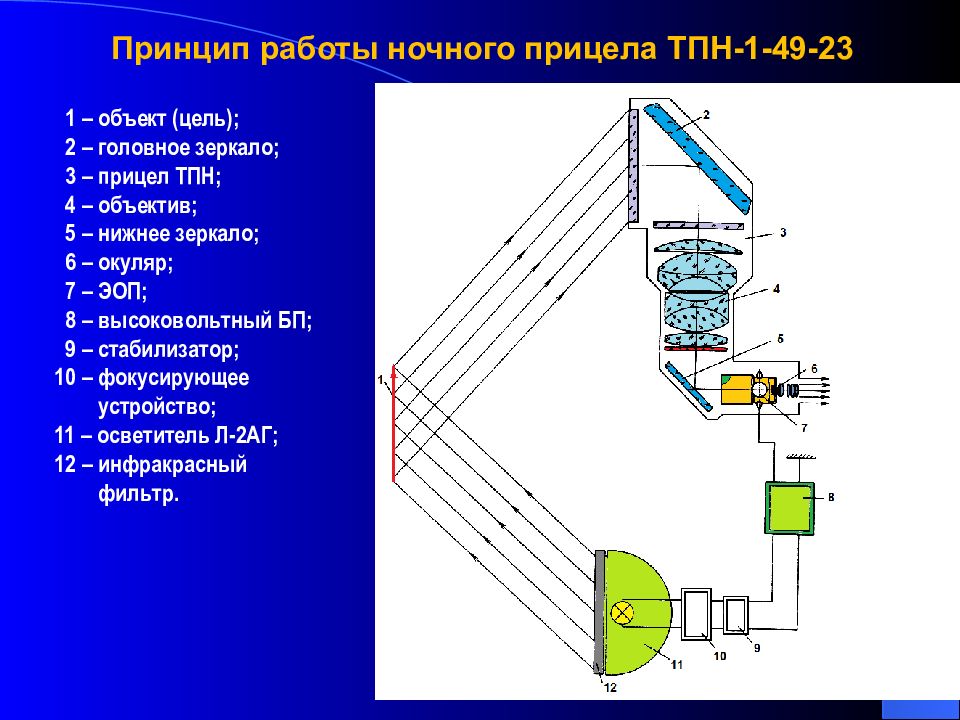

Принцип работы ночного прицела ТПН-1-49-23 1 – объект (цель); 2 – головное зеркало; 3 – прицел ТПН; 4 – объектив; 5 – нижнее зеркало; 6 – окуляр; 7 – ЭОП; 8 – высоковольтный БП; 9 – стабилизатор; 10 – фокусирующее устройство; 11 – осветитель Л-2АГ; 12 – инфракрасный фильтр.

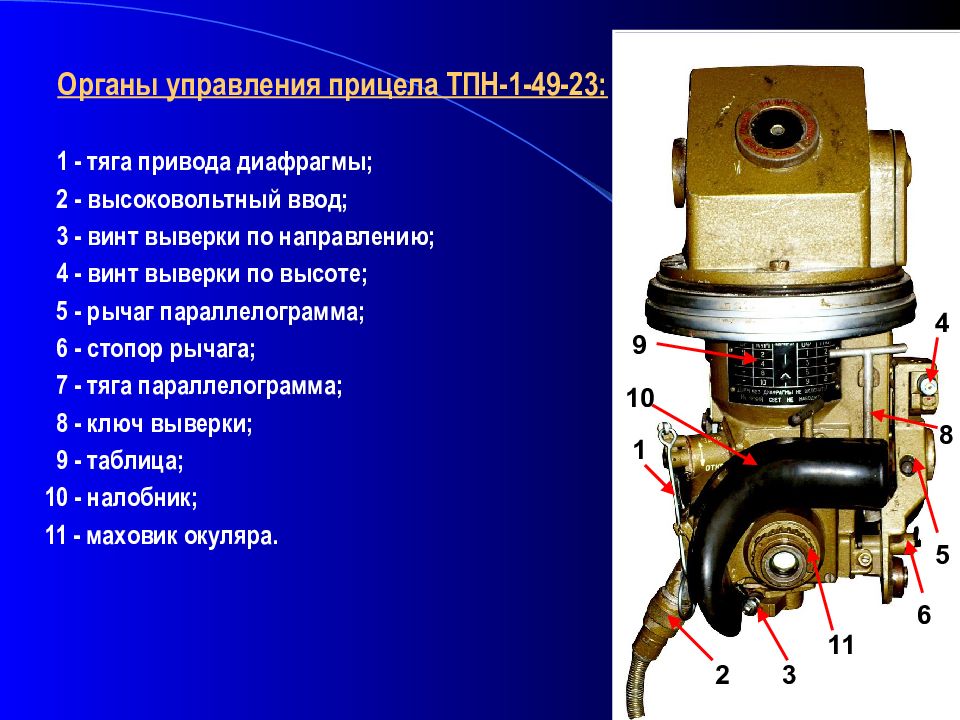

Органы управления прицела ТПН-1-49-23: 1 - тяга привода диафрагмы ; 2 - высоковольтный ввод ; 3 - винт выверки по направлению ; 4 - винт выверки по высоте ; 5 - рычаг параллелограмма ; 6 - стопор рычага ; 7 - тяга параллелограмма ; 8 - ключ выверки ; 9 - таблица ; 10 - налобник ; 11 - маховик окуляра. 9 10 1 2 3 11 4 8 6 5
Порядок включения прицела: 1. Снять защитную крышку с прожектора. 2. Снять броневую крышку с зашиты прицела. 3. Включить выключатель батарей. 4. Включить блок питания. 5. Перемещая тягу, открыть диафрагму и установить минимальную яркость свечения поля зрения прицела. 6. Включить осветитель Л-2АГ. 7. Вращая маховик окуляра, установить диоптрийность по глазу (четкость изображения). Выключение - в обратном порядке.

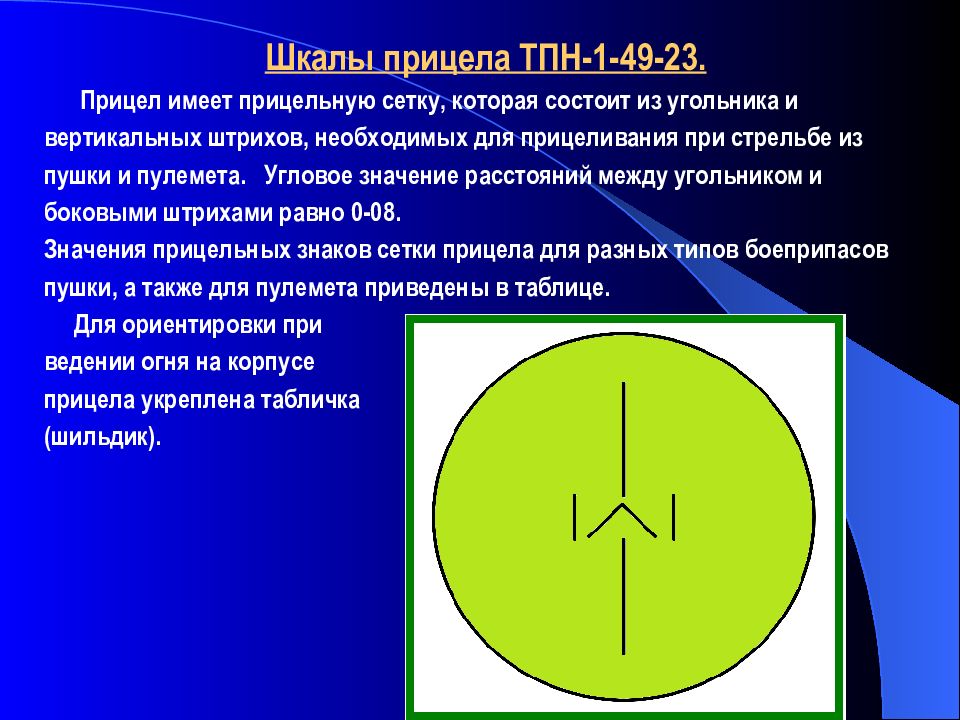

Шкалы прицела ТПН-1-49-23. Прицел имеет прицельную сетку, которая состоит из угольника и вертикальных штрихов, необходимых для прицеливания при стрельбе из пушки и пулемета. Угловое значение расстояний между угольником и боковыми штрихами равно 0-08. Значения прицельных знаков сетки прицела для разных типов боеприпасов пушки, а также для пулемета приведены в таблице. Для ориентировки при ведении огня на корпусе прицела укреплена табличка ( шильдик ).

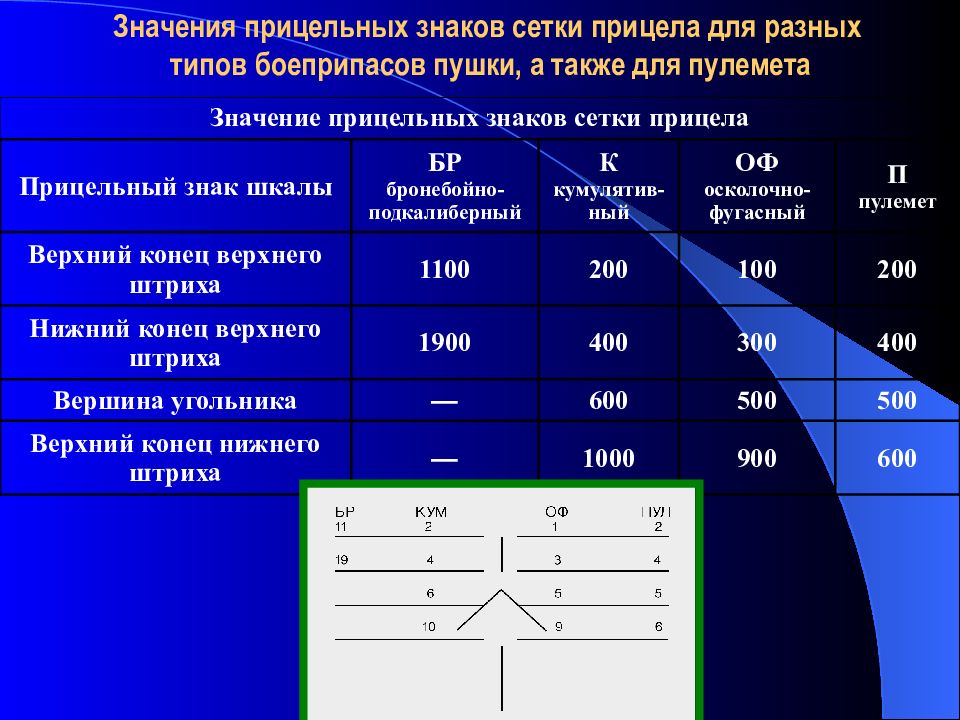

Значение прицельных знаков сетки прицела Прицельный знак шкалы БР бронебойно- подкалиберный К кумулятив-ный ОФ осколочно-фугасный П пулемет Верхний конец верхнего штриха 1100 200 100 200 Нижний конец верхнего штриха 1900 400 300 400 Вершина угольника — 600 500 500 Верхний конец нижнего штриха — 1000 900 600 Значения прицельных знаков сетки прицела для разных типов боеприпасов пушки, а также для пулемета

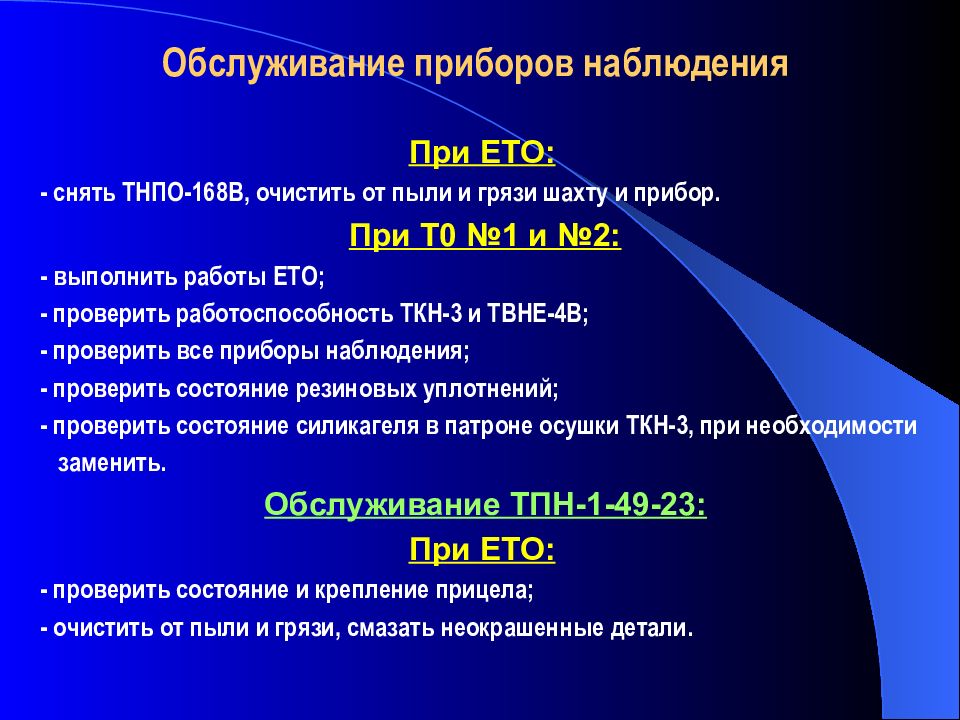

При ЕТО: - снять ТНПО-168В, очистить от пыли и грязи шахту и прибор. При Т0 №1 и №2: - выполнить работы ЕТО; - проверить работоспособность ТКН-3 и ТВНЕ-4В; - проверить все приборы наблюдения; - проверить состояние резиновых уплотнений; - проверить состояние силикагеля в патроне осушки ТКН-3, при необходимости заменить. Обслуживание ТПН-1-49-23: При ЕТО: - проверить состояние и крепление прицела; - очистить от пыли и грязи, смазать неокрашенные детали.

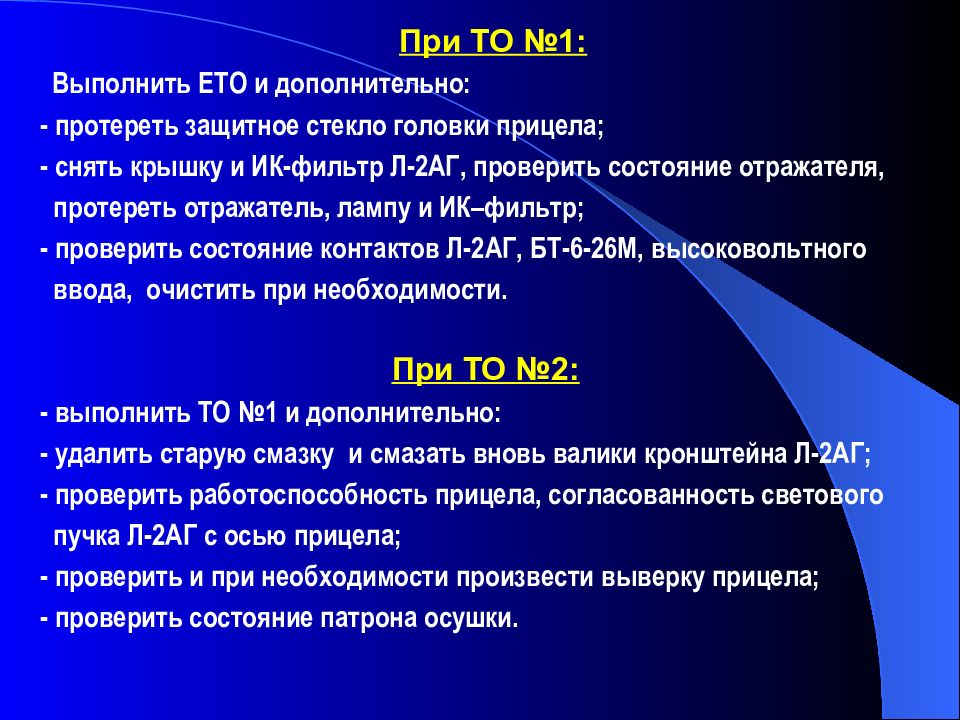

При ТО №1: Выполнить ЕТО и дополнительно: - протереть защитное стекло головки прицела; - снять крышку и ИК-фильтр Л-2АГ, проверить состояние отражателя, протереть отражатель, лампу и ИК–фильтр; - проверить состояние контактов Л-2АГ, БТ-6-26М, высоковольтного ввода, очистить при необходимости. При ТО №2: - выполнить ТО №1 и дополнительно: - удалить старую смазку и смазать вновь валики кронштейна Л-2АГ; - проверить работоспособность прицела, согласованность светового пучка Л-2АГ с осью прицела; - проверить и при необходимости произвести выверку прицела; - проверить состояние патрона осушки.
Цели занятия: Изучить назначение, состав и размещение СУО в танке, функциональную связь ее основных элементов. Изучить назначение, техническую характеристику, общее устройство приборов наблюдения, ночного прицела ТПН-1-49-23, размещение их в танке, порядок пользования прибором командира и ночным прицелом. Тема № 7: «Система управления огнем». Занятие № 1: «Система управления огнем. Приборы наблюдения»

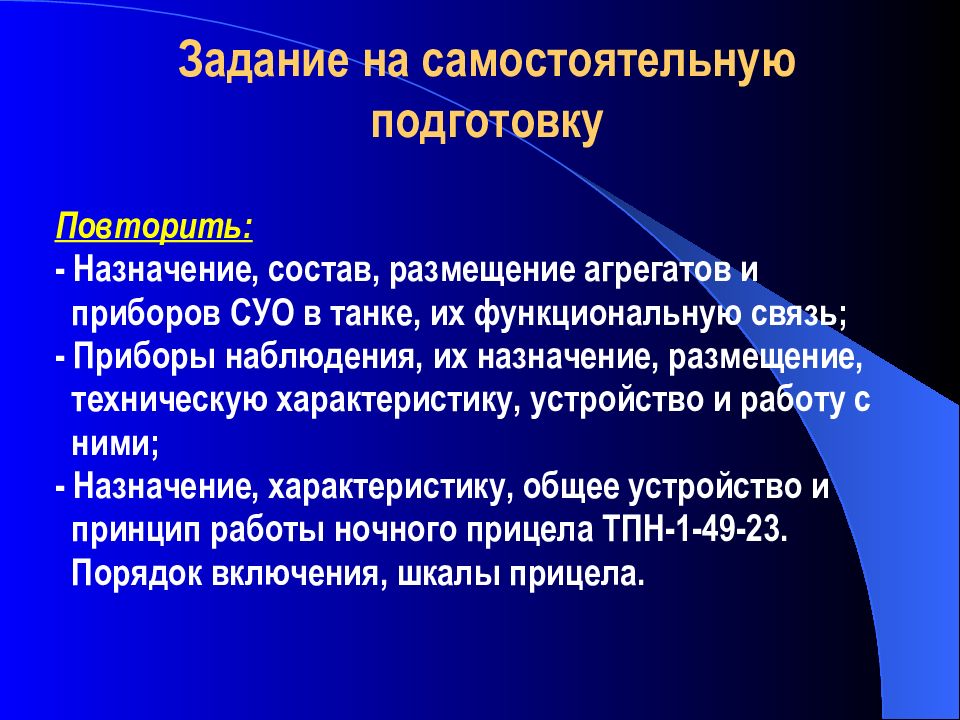

Повторить: - Назначение, состав, размещение агрегатов и приборов СУО в танке, их функциональную связь; - Приборы наблюдения, их назначение, размещение, техническую характеристику, устройство и работу с ними; - Назначение, характеристику, общее устройство и принцип работы ночного прицела ТПН-1-49-23. Порядок включения, шкалы прицела.

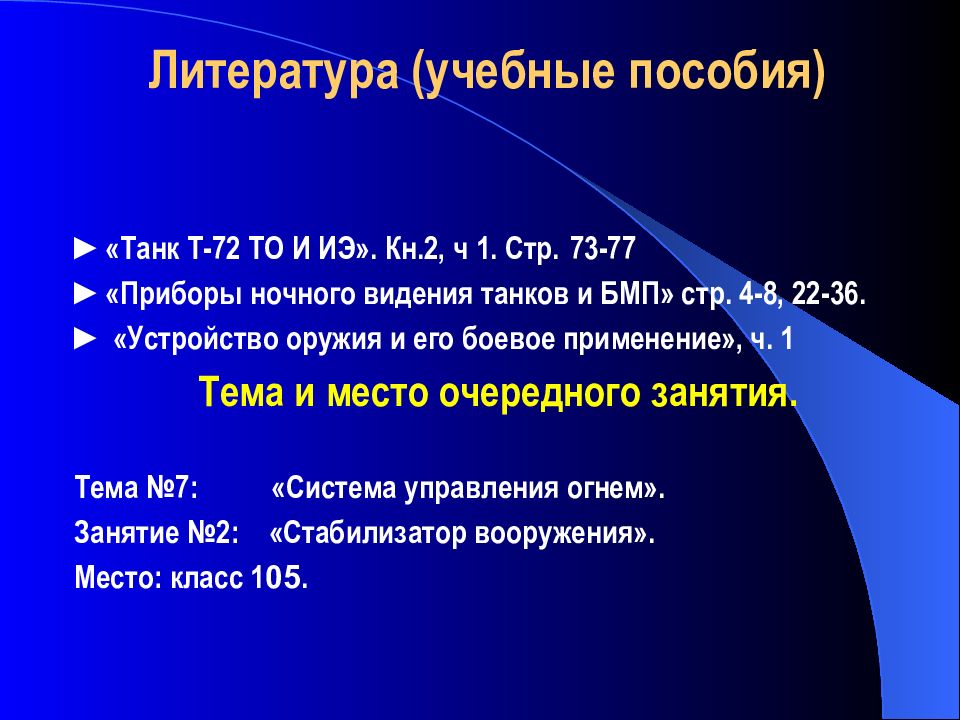

►«Танк Т-72 ТО И ИЭ». Кн.2, ч 1. Стр. 73-77 ►«Приборы ночного видения танков и БМП» стр. 4-8, 22-36. ► «Устройство оружия и его боевое применение», ч. 1 Тема и место очередного занятия. Тема №7: «Система управления огнем». Занятие №2: «Стабилизатор вооружения». Место: класс 1 05.
