Тема № 9 « Определение установок для стрельбы способами полной и сокращенной подготовки » Занятие №4 «Прибор управления огнем.» г. Красноярск 2014 Учебный военный центр Отдел вооружения и боевого применения наземной артиллерии
1. Учебные цели: курсанты должны знать: - назначение, устройство и выверки ПУО; - решаемые задачи на ПУО; - порядок подготовки ПУО и контроль правильности подготовки к работе.

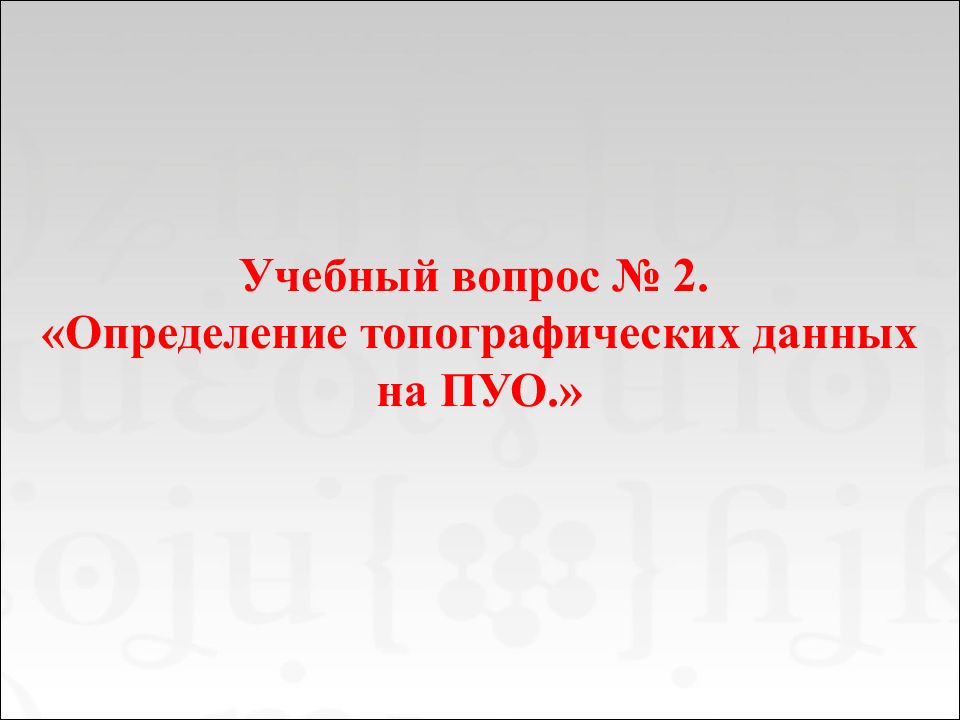

1. Прибор управления огнем, назначение, устройство и подготовка к работе. 2. Определение топографических данных на ПУО. 3. Построение графика рассчитанных поправок на линейке дальностей ПУО. 4. Определение исчисленных данных на ПУО и порядок подачи команды на ОП для открытия огня.
1. Учебник «Подготовка стрельбы и управления огнем», М., Воениздат, 1987 г. стр. 161–166. 2. Прибор управления огнем унифицированный ПУО-9у. Паспорт., п.п. 1, 2, 4, 5.1– 5.3.5

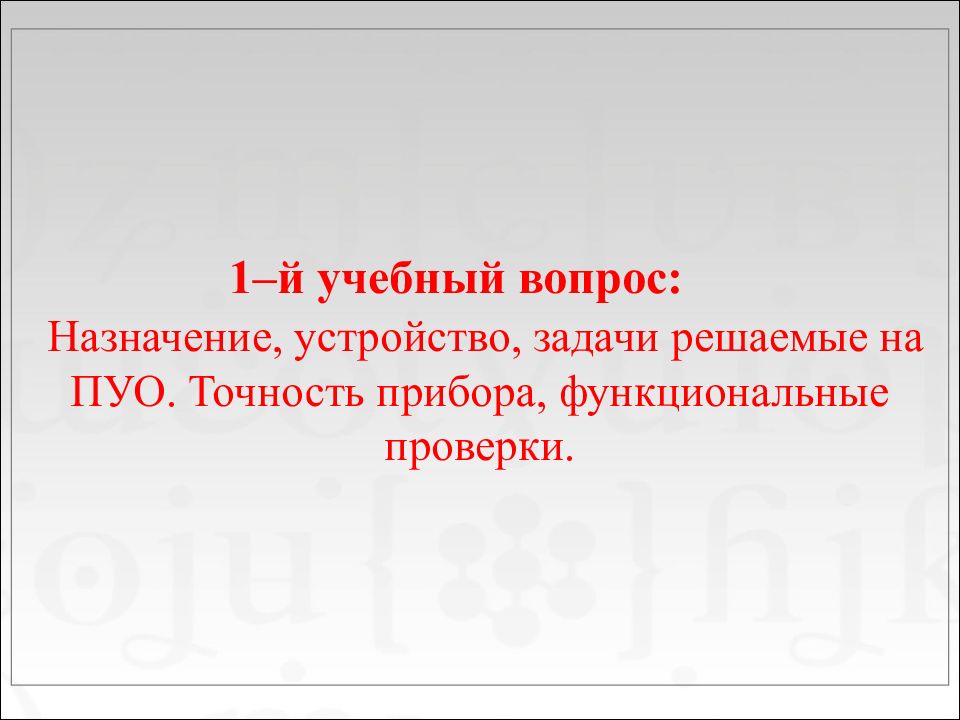

1–й учебный вопрос: Назначение, устройство, задачи решаемые на ПУО. Точность прибора, функциональные проверки.
Назначение. Прибор Управления Огнем (ПУО) – прибор, предназначенный для определения топографических данных и исчисленных установок для стрельбы, определения корректур при стрельбе, обработки результатов засечки и подготовки данных для целеуказания.

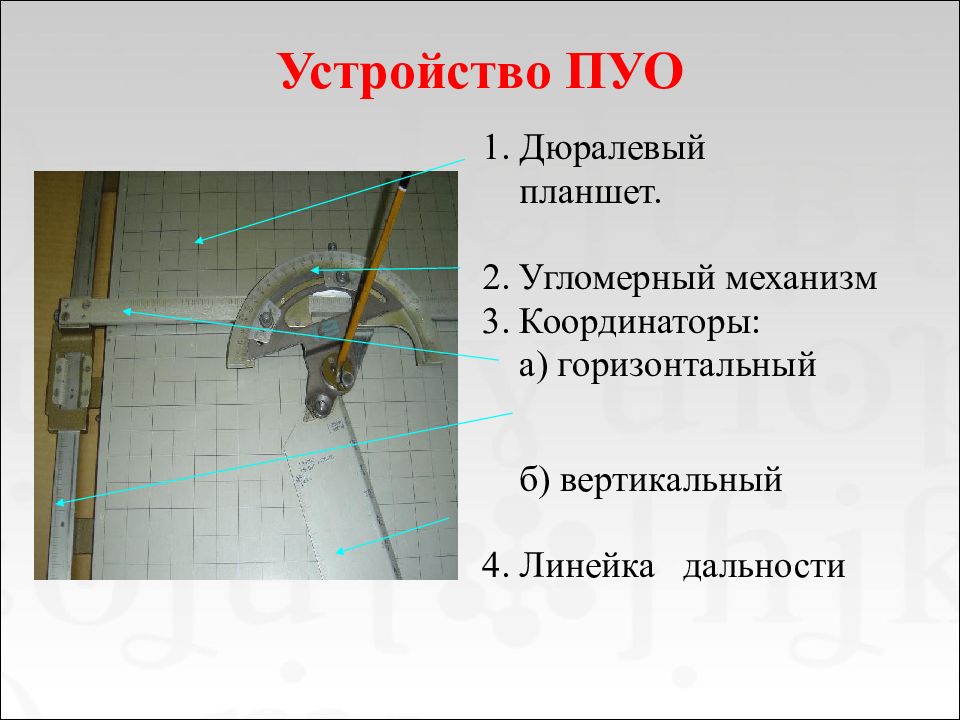

1. Дюралевый планшет. 2. Угломерный механизм 3. Координаторы: а) горизонтальный б) вертикальный 4. Линейка дальности

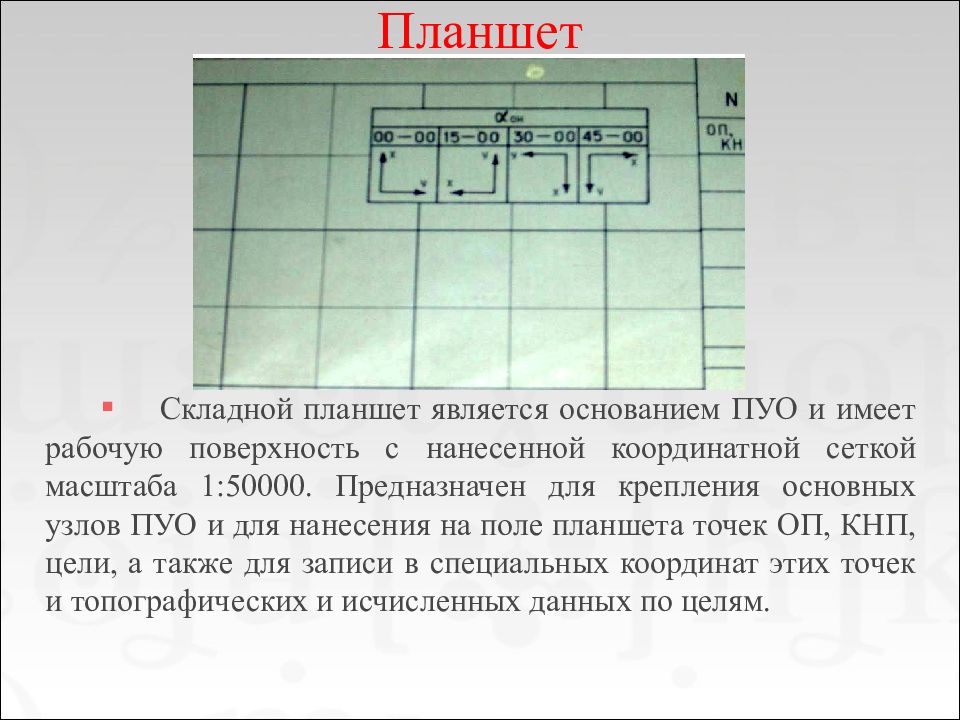

Складной планшет является основанием ПУО и имеет рабочую поверхность с нанесенной координатной сеткой масштаба 1:50000. Предназначен для крепления основных узлов ПУО и для нанесения на поле планшета точек ОП, КНП, цели, а также для записи в специальных координат этих точек и топографических и исчисленных данных по целям. Планшет

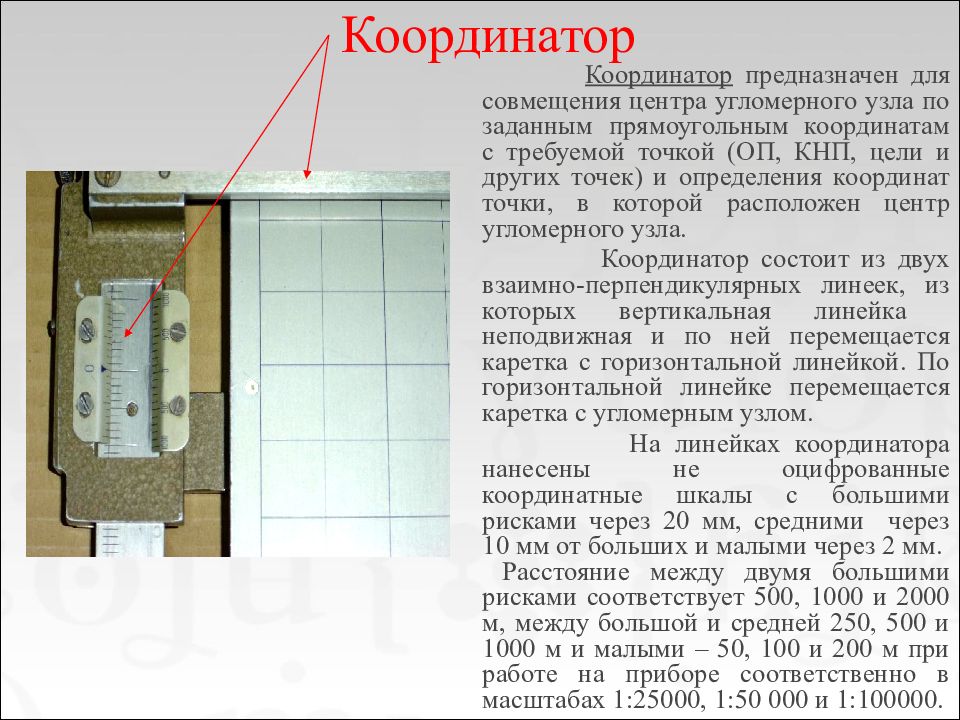

Координатор предназначен для совмещения центра угломерного узла по заданным прямоугольным координатам с требуемой точкой (ОП, КНП, цели и других точек) и определения координат точки, в которой расположен центр угломерного узла. Координатор состоит из двух взаимно-перпендикулярных линеек, из которых вертикальная линейка неподвижная и по ней перемещается каретка с горизонтальной линейкой. По горизонтальной линейке перемещается каретка с угломерным узлом. На линейках координатора нанесены не оцифрованные координатные шкалы с большими рисками через 20 мм, средними через 10 мм от больших и малыми через 2 мм. Расстояние между двумя большими рисками соответствует 500, 1000 и 2000 м, между большой и средней 250, 500 и 1000 м и малыми – 50, 100 и 200 м при работе на приборе соответственно в масштабах 1:25000, 1:50 000 и 1:100000. Координатор
Угломерный узел предназначен для измерения дирекционных углов и уг -лов доворотов от основного направления стрельбы, а также для нанесения на поле планшета (карту, закрепленную на планшете) требуемых точек по полярным координатам и определения полярных координат точек, имею- щихся на поле планшета или карте. На неподвижном угломерном секторе нанесена шкала с большими и малыми делениями (расстояние между большими делениями соответствует 1-00, а между малыми 0-10), оци-фрованная от центральной большой риски вправо и влево от 0-00 до 14-00. В пазах подвижного сектора закрепляют два двухсторонние угломерные нониуса. Каждый нониус имеет стопорный винт. Нониусы служат для установки (считывания) углов по шкале неподвижного сектора с точнос-тью до 0-01. Угломерный сектор Нониусы Подвижный сектор Основание Фланец Угломерный механизм

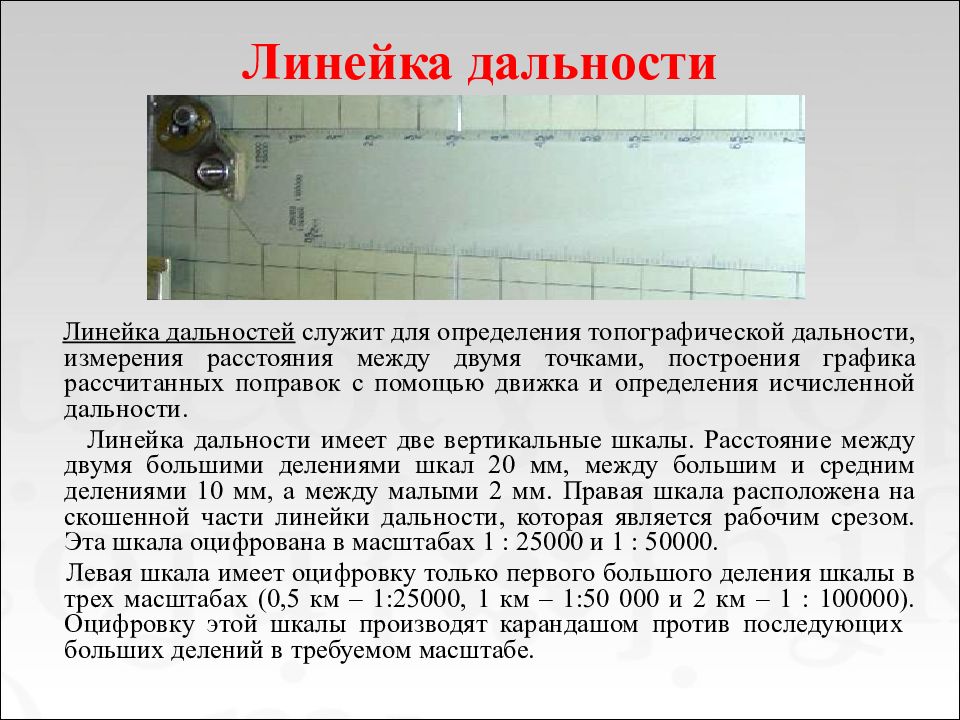

Линейка дальностей служит для определения топографической дальности, измерения расстояния между двумя точками, построения графика рассчитанных поправок с помощью движка и определения исчисленной дальности. Линейка дальности имеет две вертикальные шкалы. Расстояние между двумя большими делениями шкал 20 мм, между большим и средним делениями 10 мм, а между малыми 2 мм. Правая шкала расположена на скошенной части линейки дальности, которая является рабочим срезом. Эта шкала оцифрована в масштабах 1 : 25000 и 1 : 50000. Левая шкала имеет оцифровку только первого большого деления шкалы в трех масштабах (0,5 км – 1:25000, 1 км – 1:50 000 и 2 км – 1 : 100000). Оцифровку этой шкалы производят карандашом против последующих больших делений в требуемом масштабе.

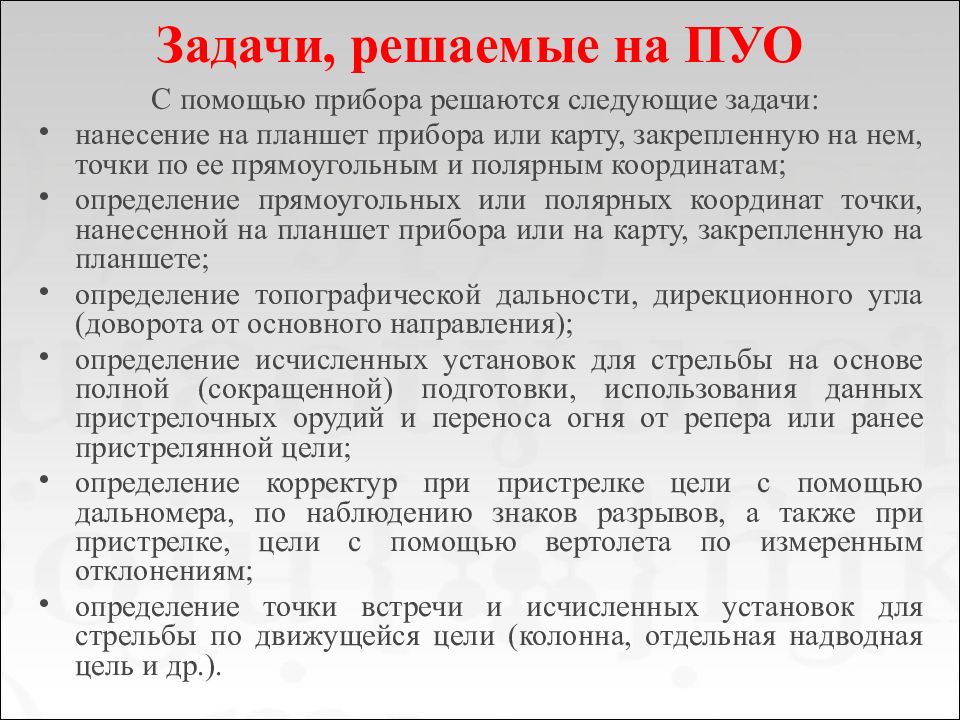

С помощью прибора решаются следующие задачи: нанесение на планшет прибора или карту, закрепленную на нем, точки по ее прямоугольным и полярным координатам; определение прямоугольных или полярных координат точки, нанесенной на планшет прибора или на карту, закрепленную на планшете; определение топографической дальности, дирекционного угла (доворота от основного направления); определение исчисленных установок для стрельбы на основе полной (сокращенной) подготовки, использования данных пристрелочных орудий и переноса огня от репера или ранее пристрелянной цели; определение корректур при пристрелке цели с помощью дальномера, по наблюдению знаков разрывов, а также при пристрелке, цели с помощью вертолета по измеренным отклонениям; определение точки встречи и исчисленных установок для стрельбы по движущейся цели (колонна, отдельная надводная цель и др.).
Подготовка прибора управления огнем к работе

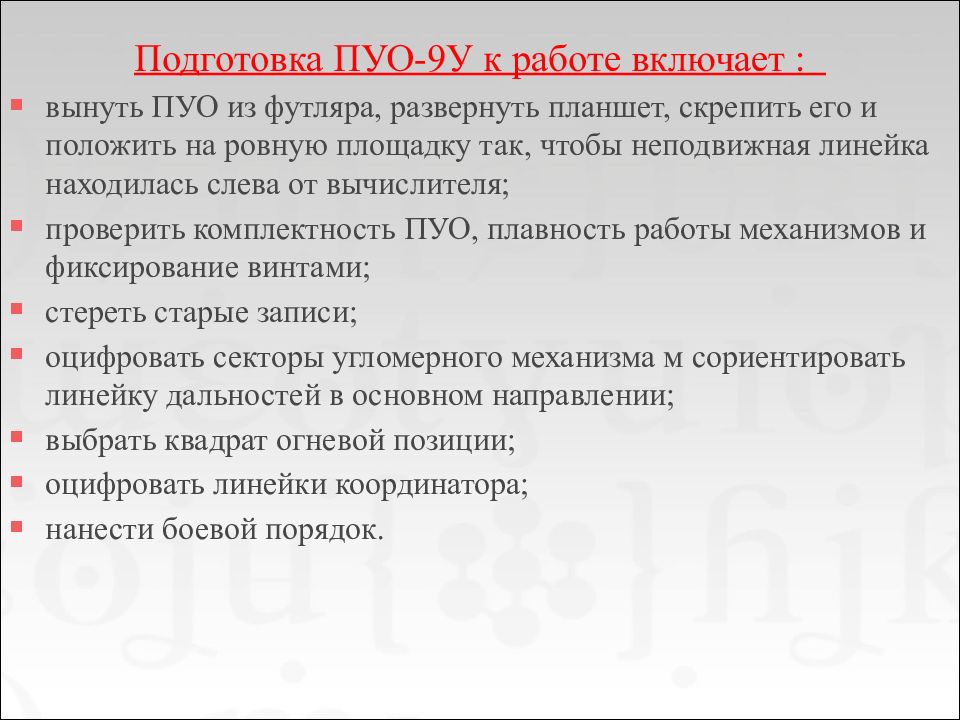

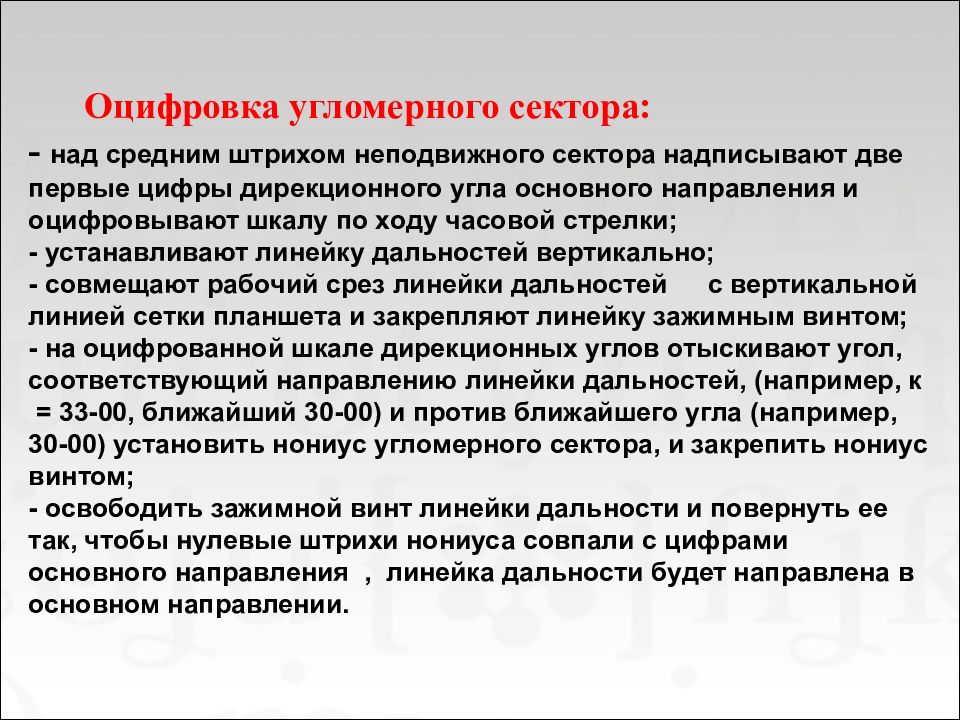

Подготовка ПУО-9У к работе включает : вынуть ПУО из футляра, развернуть планшет, скрепить его и положить на ровную площадку так, чтобы неподвижная линейка находилась слева от вычислителя; проверить комплектность ПУО, плавность работы механизмов и фиксирование винтами; стереть старые записи; оцифровать секторы угломерного механизма м сориентировать линейку дальностей в основном направлении; выбрать квадрат огневой позиции; оцифровать линейки координатора; нанести боевой порядок.

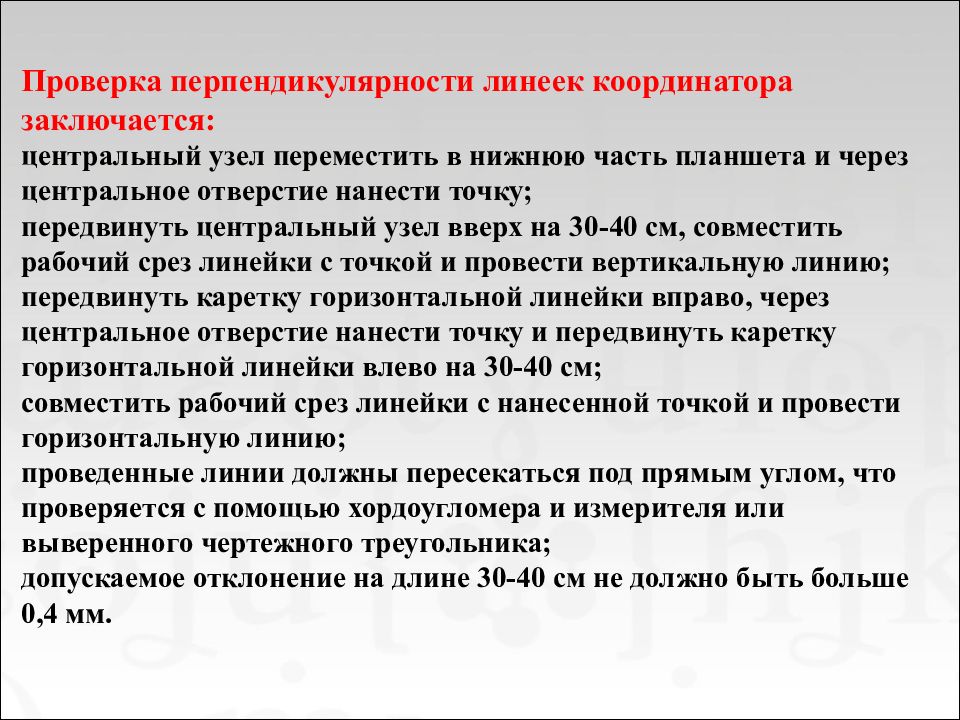

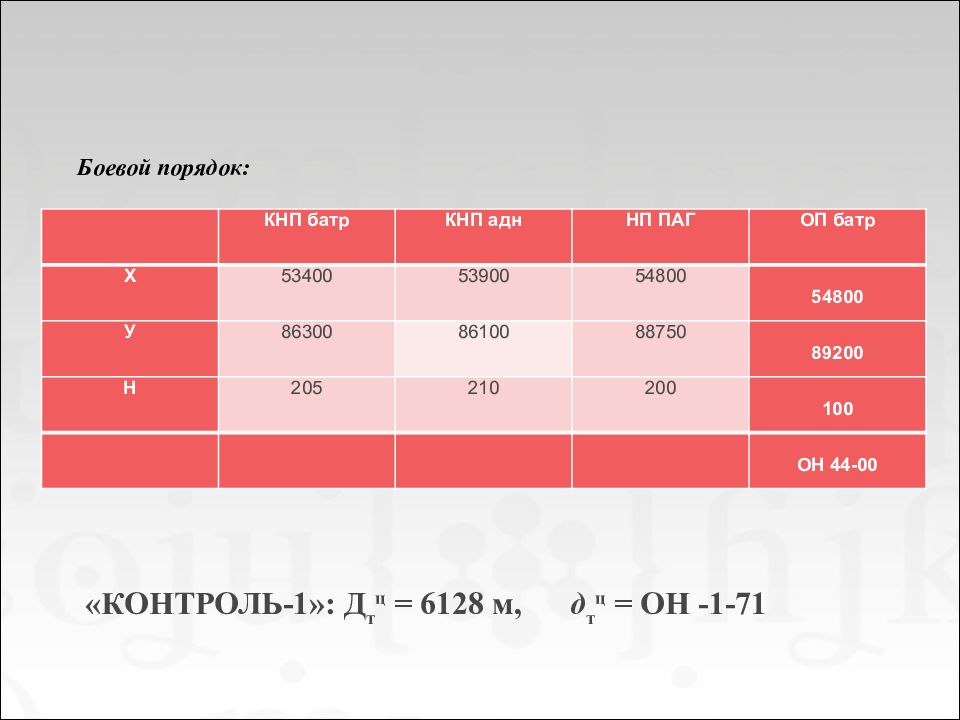

КНП батр КНП адн НП ПАГ ОП батр Х 53400 53900 54800 54800 У 86300 86100 88750 89200 Н 205 210 200 100 ОН 44-00 Боевой порядок: «КОНТРОЛЬ-1»: Д т ц = 6128 м, д т ц = ОН -1-71
