УСТРОЙСТВО, ПРИНЦИП РАБОТЫ ЭЧТК ЭКОТОЛ-В ( био ), ВАК (шиберные, пневмовакуумные),ПВС ( вакуумные ), ОМЕГА-4(вакуумные), ТВ-01, ТВ-02, ЭВАК-2000Р
Назначение Оборудование экологически чистого туалета предназначено для обеспечения жизнедеятельности, личной гигиены и бытовых нужд пассажиров вагона и обслуживающего персонала в период следования в ж.д. транспорте до места назначения.

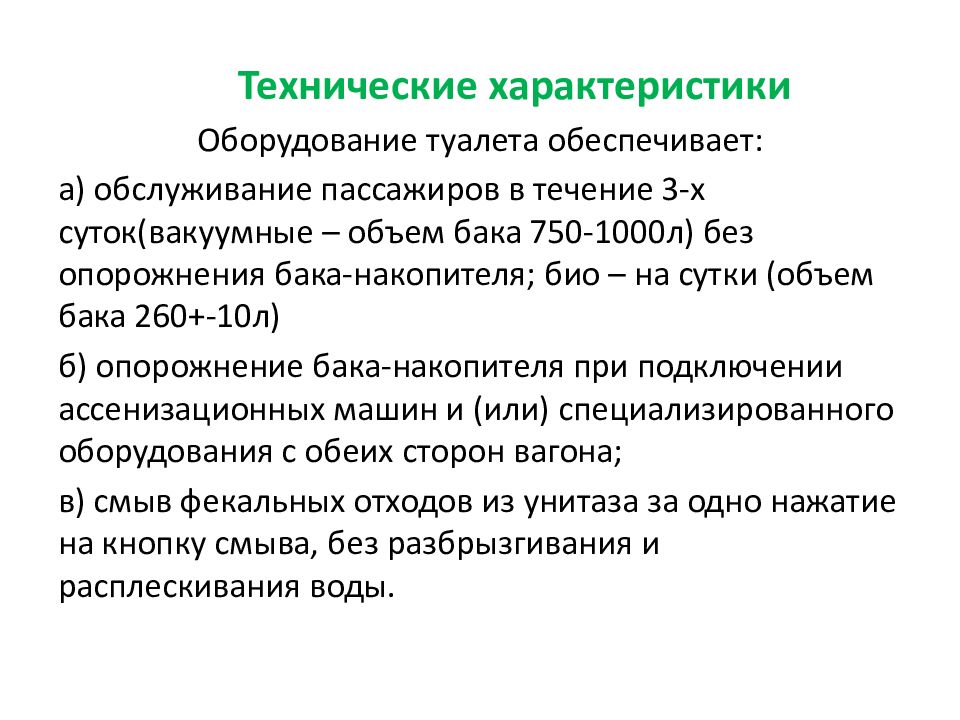

Технические характеристики Оборудование туалета обеспечивает: а) обслуживание пассажиров в течение 3-х суток(вакуумные – объем бака 750-1000л) без опорожнения бака-накопителя ; био – на сутки (объем бака 260+-10л) б) опорожнение бака-накопителя при подключении ассенизационных машин и ( или) специализированного оборудования с обеих сторон вагона; в) смыв фекальных отходов из унитаза за одно нажатие на кнопку смыва, без разбрызгивания и расплескивания воды.

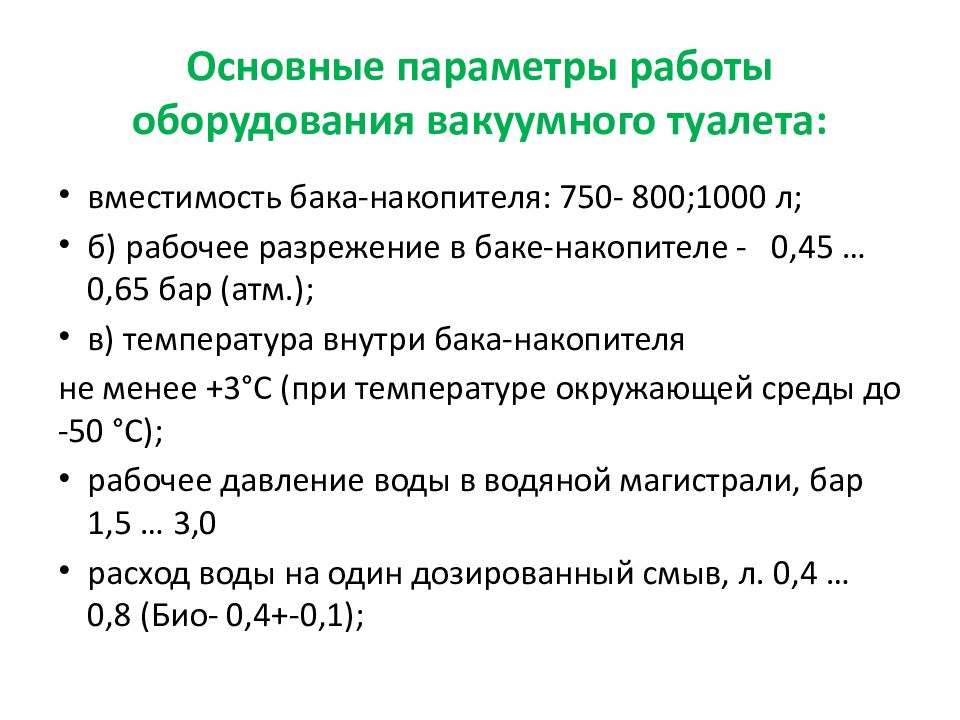

вместимость бака-накопителя: 750- 800;1000 л; б) рабочее разрежение в баке-накопителе - 0,45 … 0,65 бар (атм.); в) температура внутри бака-накопителя не менее +3°С (при температуре окружающей среды до - 50 ° С); рабочее давление воды в водяной магистрали, бар 1,5 … 3,0 расход воды на один дозированный смыв, л. 0,4 … 0,8 ( Био - 0,4+-0,1);

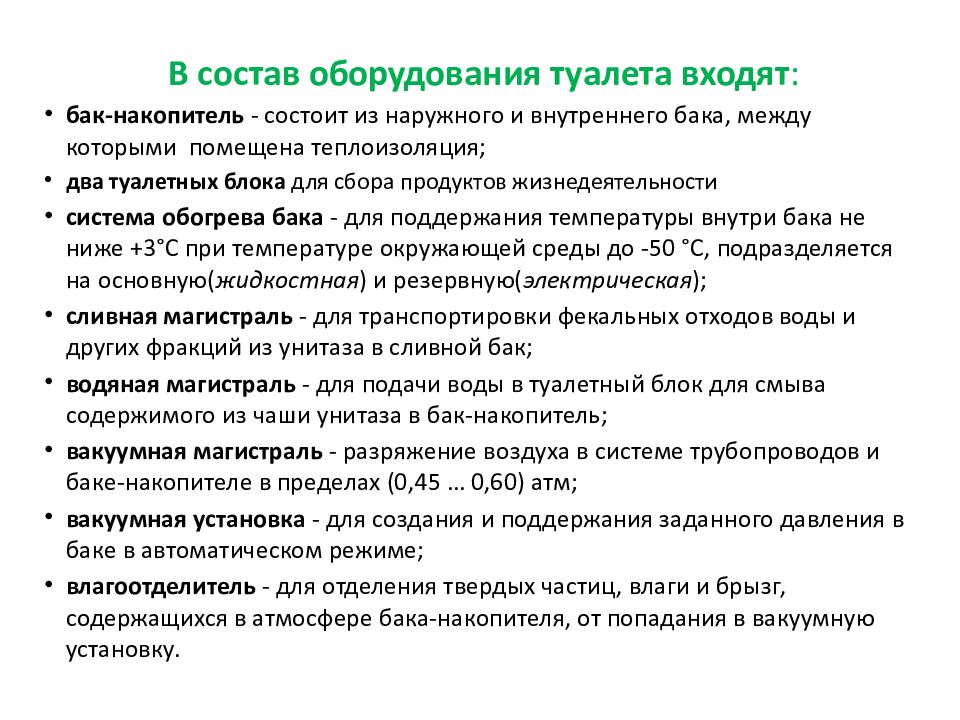

В состав оборудования туалета входят : бак-накопитель - состоит из наружного и внутреннего бака, между которыми помещена теплоизоляция; два туалетных блока для сбора продуктов жизнедеятельности система обогрева бака - для поддержания температуры внутри бака не ниже + 3°С при температуре окружающей среды до -50 ° С, подразделяется на основную( жидкостная ) и резервную( электрическая ); сливная магистраль - для транспортировки фекальных отходов воды и других фракций из унитаза в сливной бак; водяная магистраль - для подачи воды в туалетный блок для смыва содержимого из чаши унитаза в бак-накопитель; вакуумная магистраль - разряжение воздуха в системе трубопроводов и баке-накопителе в пределах (0,45 … 0,60) атм ; вакуумная установка - для создания и поддержания заданного давления в баке в автоматическом режиме; в лагоотделитель - для отделения твердых частиц, влаги и брызг, содержащихся в атмосфере бака-накопителя, от попадания в вакуумную установку.

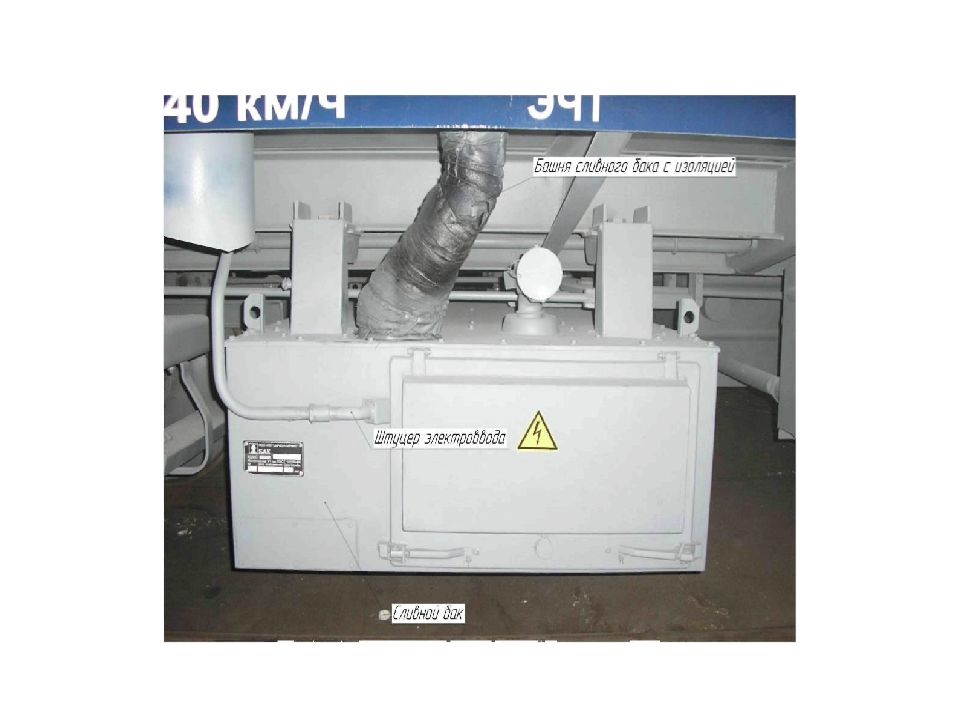

На верхней поверхности сливного бака имеются фланцы горловин, к которым крепятся через прокладки ( дюритовые муфты) откачные трубы. Откачные трубы заканчиваются наконечниками, к которым подсоединяются шланги передвижных или стационарных средств откачки (приемная труба).

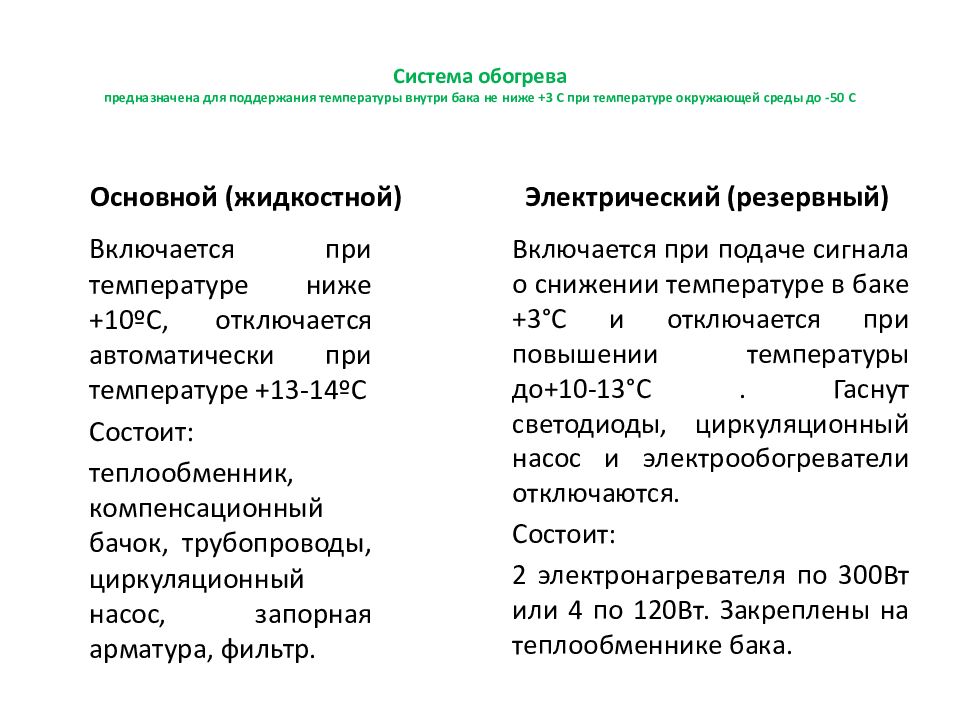

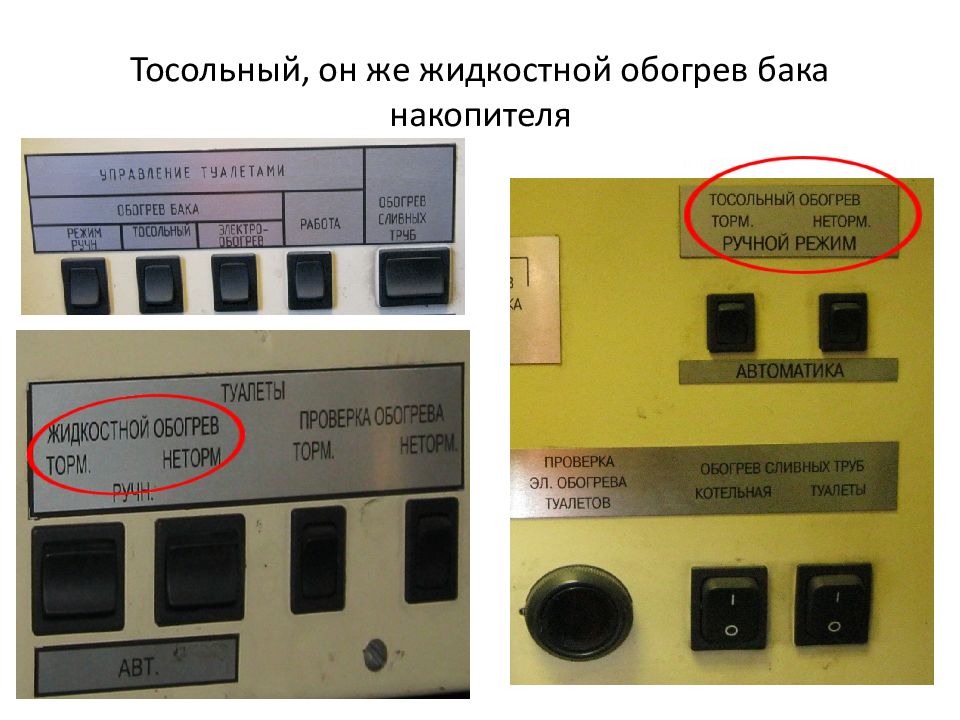

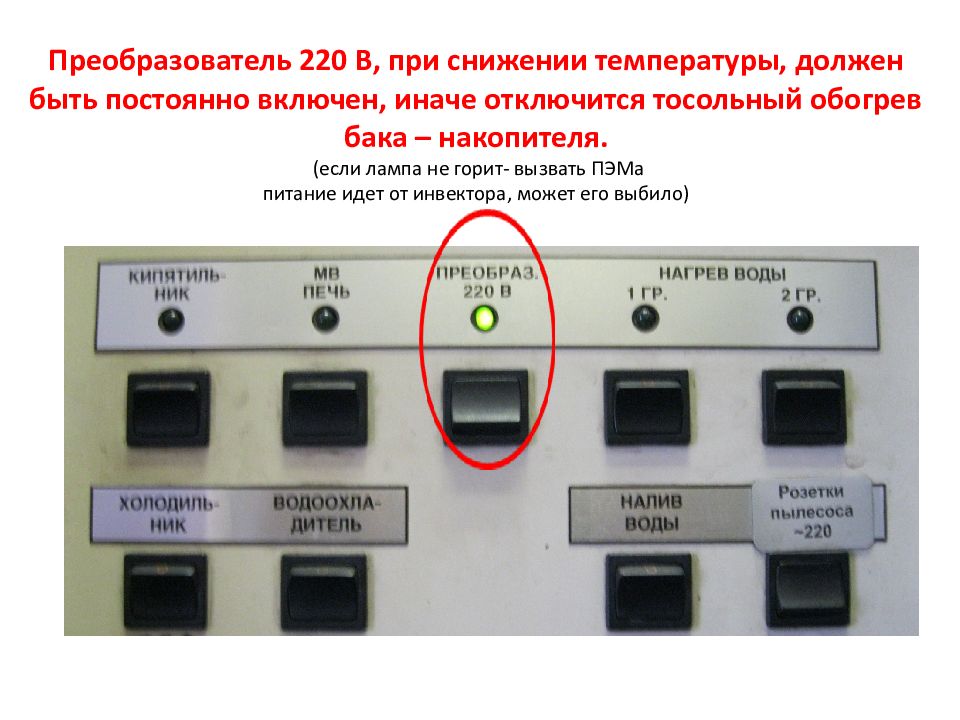

Основной (жидкостной) Включается при температуре ниже +10ºС, отключается автоматически при температуре +13-14ºС Состоит: теплообменник, компенсационный бачок, трубопроводы, циркуляционный насос, запорная арматура, фильтр. Электрический (резервный) Включается при подаче сигнала о снижении температуре в баке +3°С и отключается при повышении температуры до+10-13°С. Гаснут светодиоды, циркуляционный насос и электрообогреватели отключаются. Состоит: 2 электронагревателя по 300Вт или 4 по 120Вт. Закреплены на теплообменнике бака.

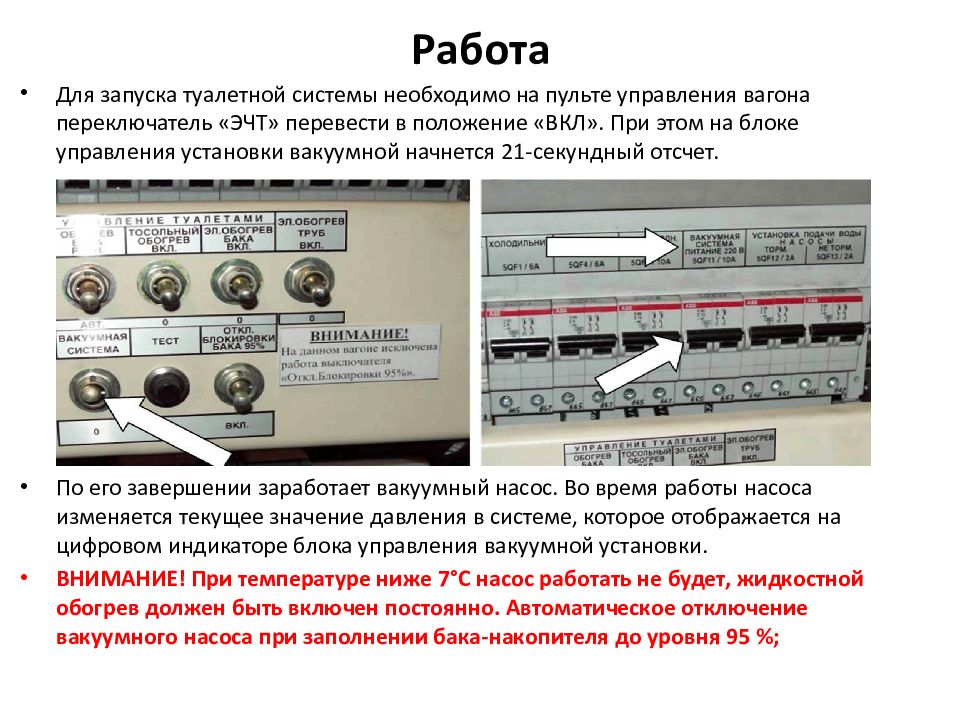

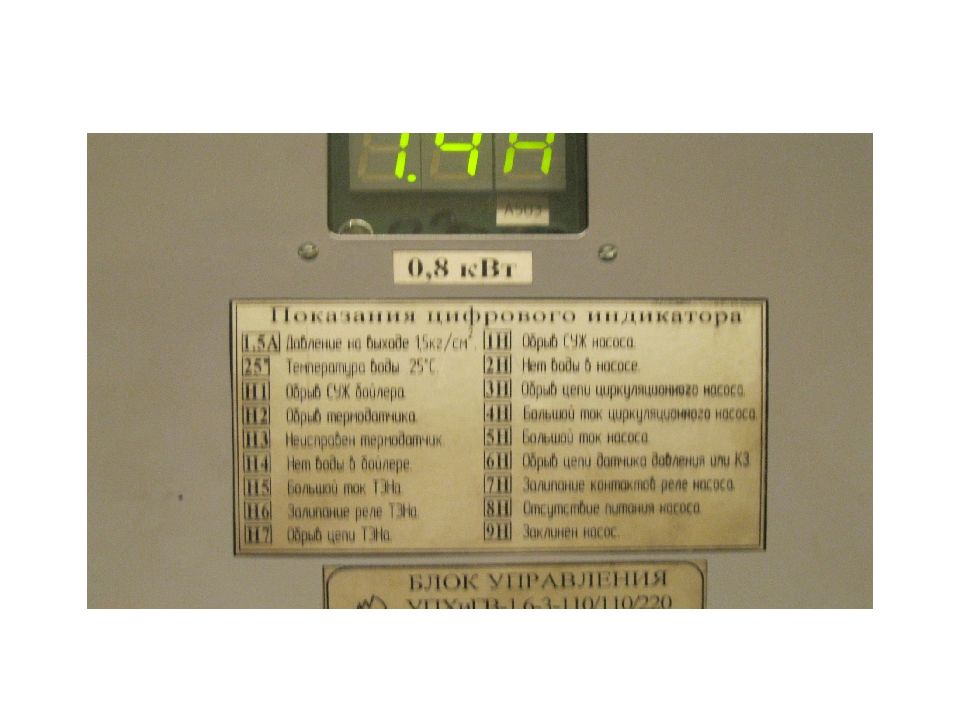

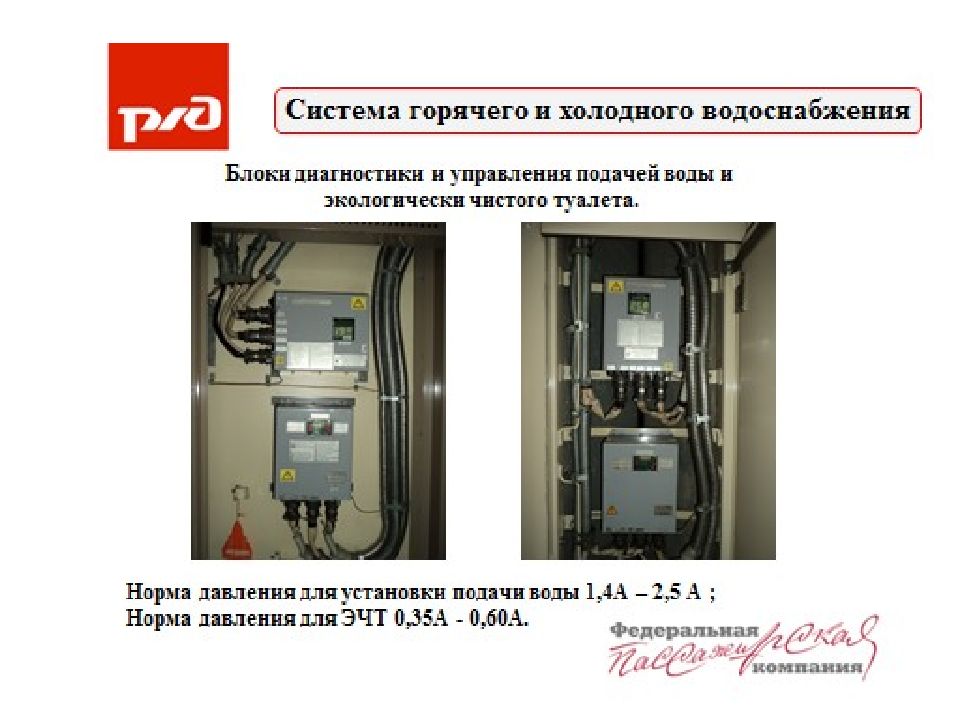

Для запуска туалетной системы необходимо на пульте управления вагона переключатель «ЭЧТ» перевести в положение «ВКЛ». При этом на блоке управления установки вакуумной начнется 21-секундный отсчет. По его завершении заработает вакуумный насос. Во время работы насоса изменяется текущее значение давления в системе, которое отображается на цифровом индикаторе блока управления вакуумной установки. ВНИМАНИЕ ! При температуре ниже 7°С насос работать не будет, жидкостной обогрев должен быть включен постоянно. А втоматическое отключение вакуумного насоса при заполнении бака-накопителя до уровня 95 %;
Насос отключается, создав в системе давление (вакуум) 0,47 атм. Туалетная система готова к работе. ВНИМАНИЕ ! Для обеспечения функционирования туалетного блока кнопку смыва необходимо удерживать в нажатом состоянии (1,5 … 2) с После получения сигнала от кнопки смыва, блок управления открывает водяной клапан. Происходит смыв из чаши унитаза. После короткой паузы открывается выпускной клапан. Содержимое чаши унитаза всасывается в сливную магистраль и далее - в бак-накопитель. После окончания цикла смыва закрывается выпускной клапан. Чаша унитаза заполняется небольшим количеством воды прежде, чем водяной клапан полностью закроется. Оборудование туалета находится в состоянии готовности. ВНИМАНИЕ ! При заполнении бака-накопителя до уровня 95 % работа оборудования туалета блокируется, на информационные табло вагона выводится сообщение о занятости туалетов.

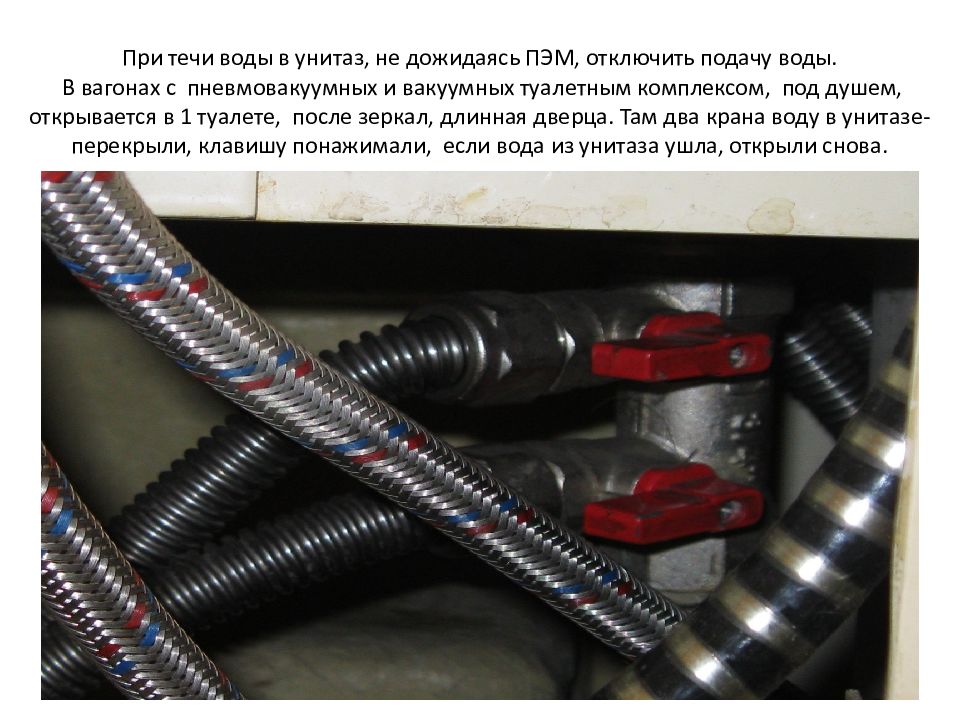

После получения сигнала от кнопки смыва, блок управления открывает водяной клапан. Происходит смыв из чаши унитаза. После короткой паузы открывается выпускной клапан. Содержимое чаши унитаза всасывается в сливную магистраль и далее - в бак-накопитель. После окончания цикла смыва закрывается выпускной клапан. Чаша унитаза заполняется небольшим количеством воды прежде, чем водяной клапан полностью закроется. Оборудование туалета находится в состоянии готовности. При заполнении бака-накопителя до уровня 95 % работа оборудования туалета блокируется, на информационные табло вагона выводится сообщение о занятости туалетов.
Эл.обогрев « контрольки » в котельном отделении

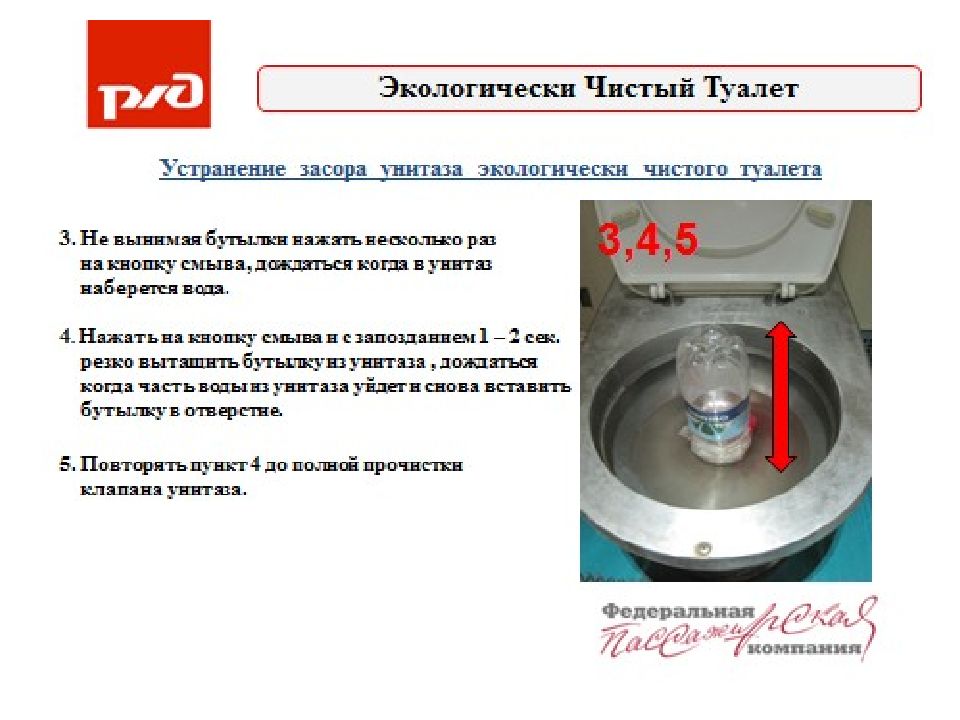

Для чистки и дезинфекции оборудования туалета запрещено использовать средства на основе хлора, ацетона и простых эфиров, которые оказывают отрицательное влияние на пластмассу и резину. Внимание!

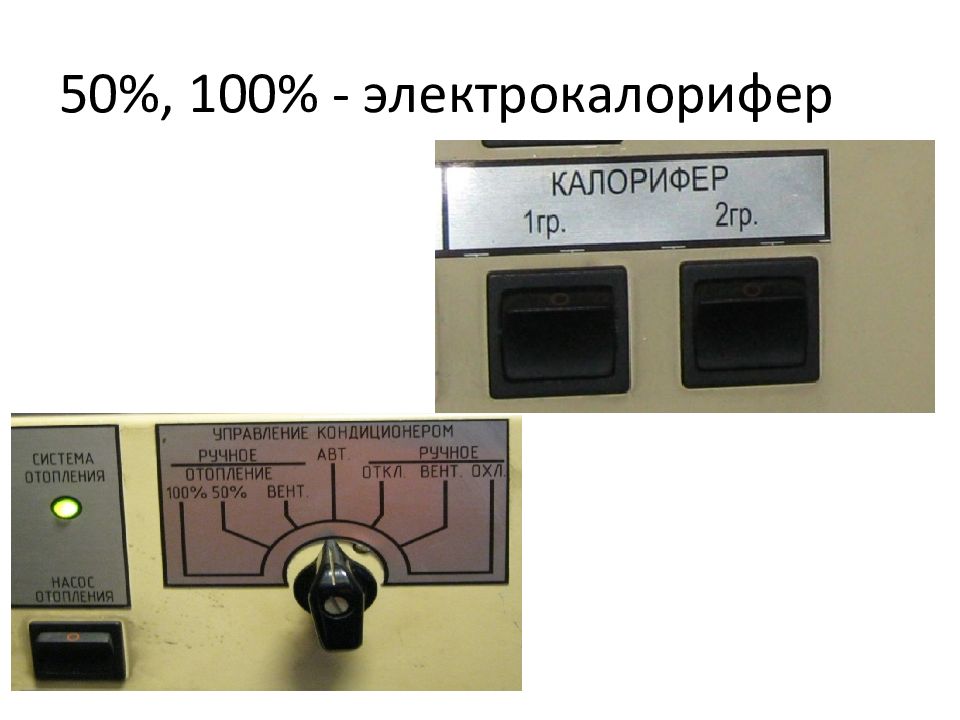

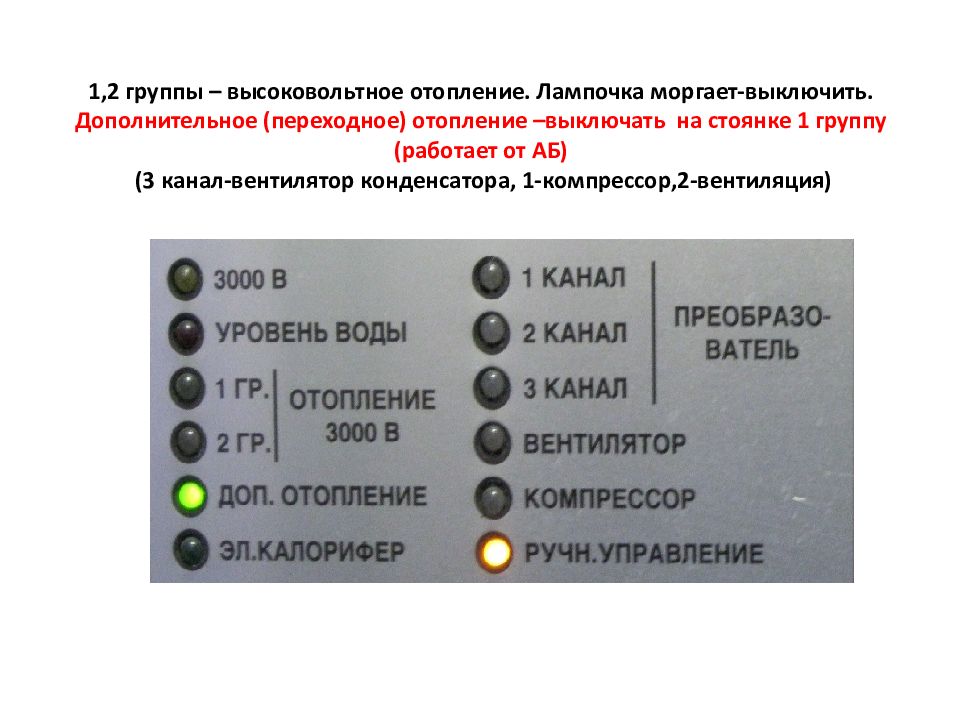

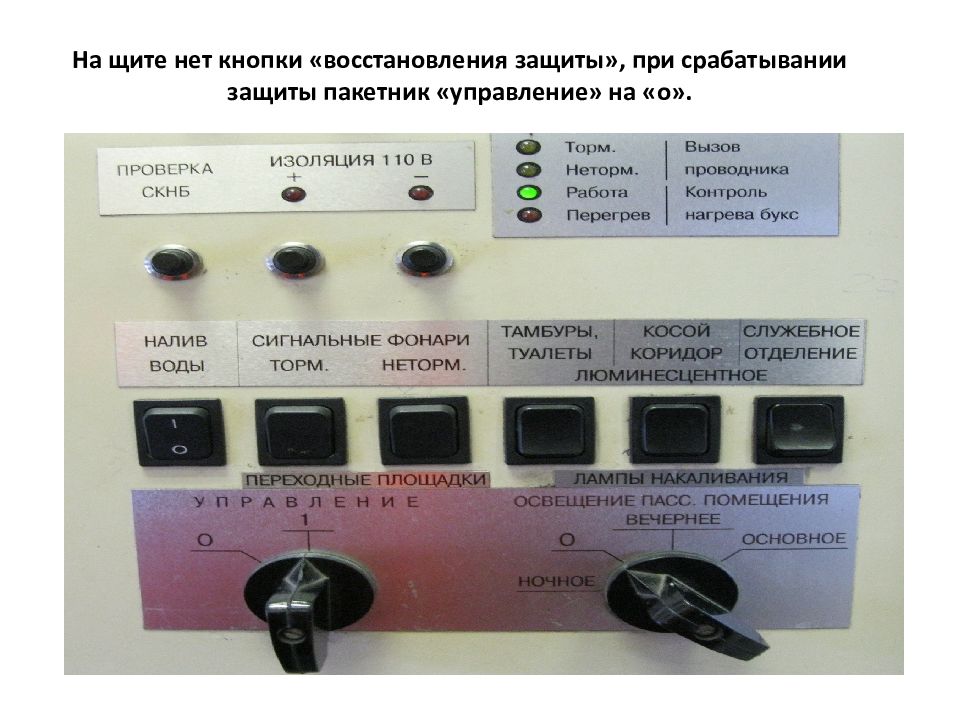

Включение вентиляции: сначала открыть заслонки (1-2 положение зимой, летом 3), в ручном режиме (на автомате в зимнее время не сработают), включить вентиляцию, потом электрокалорифер. После выключения вентиляции не забыть поставить заслонки в нулевое положение !
