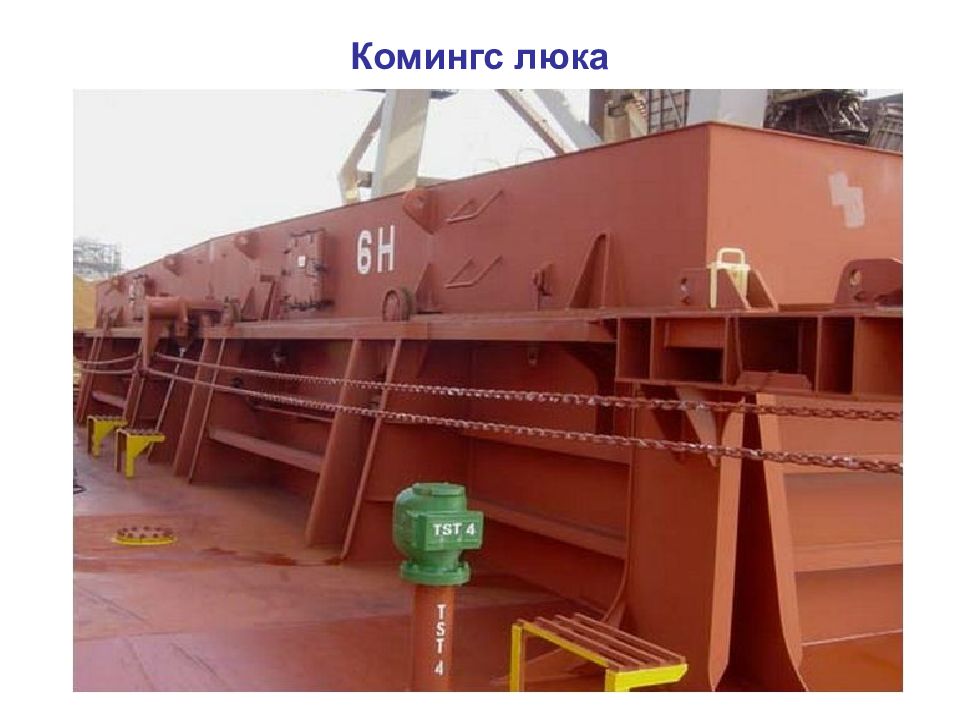

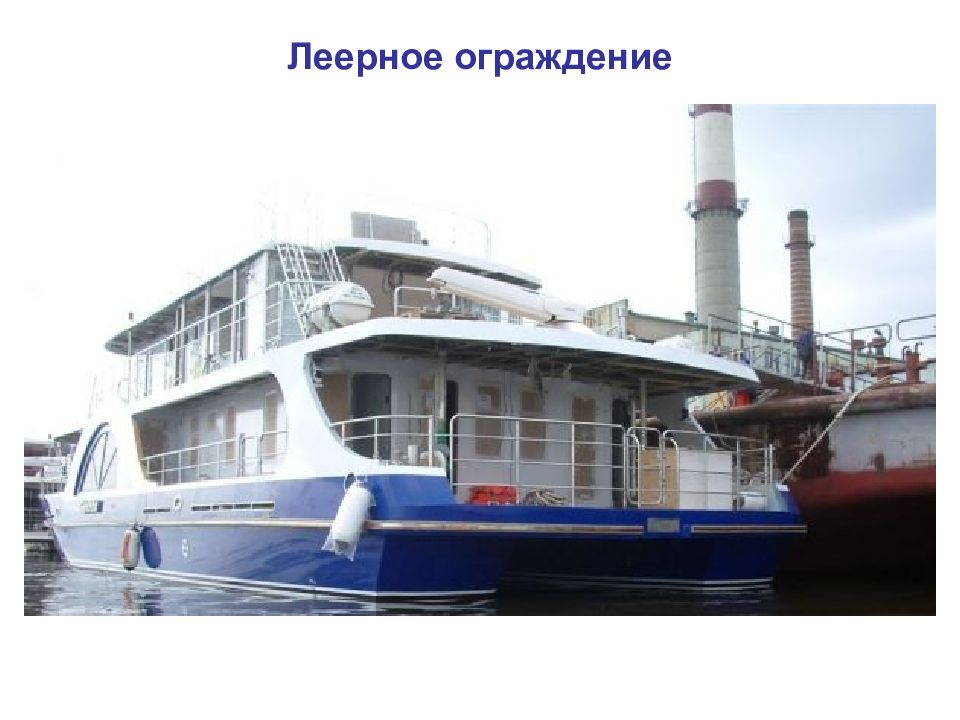

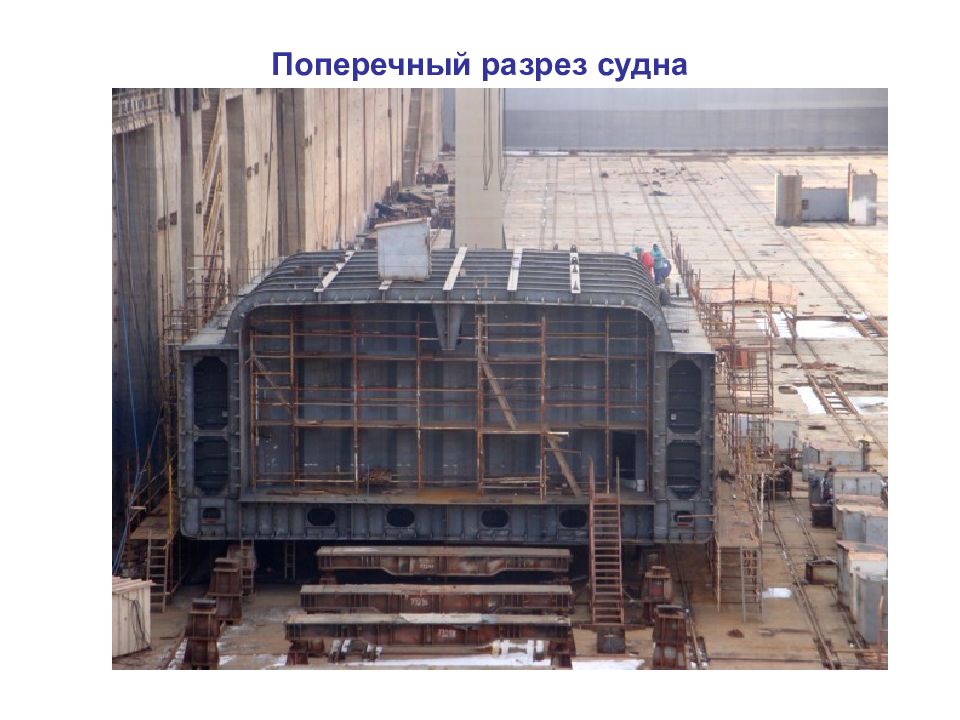

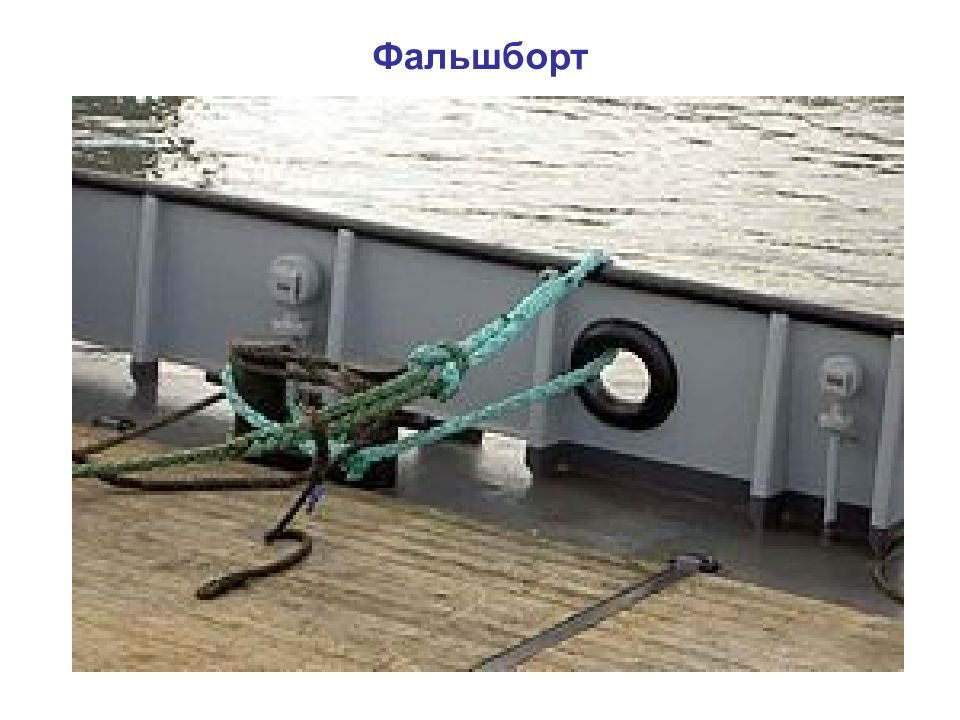

План: Элементы конструкции корпуса судна Системы набора корпуса судна Конструктивные особенности судов различных типов Самостоятельное выполнение задания

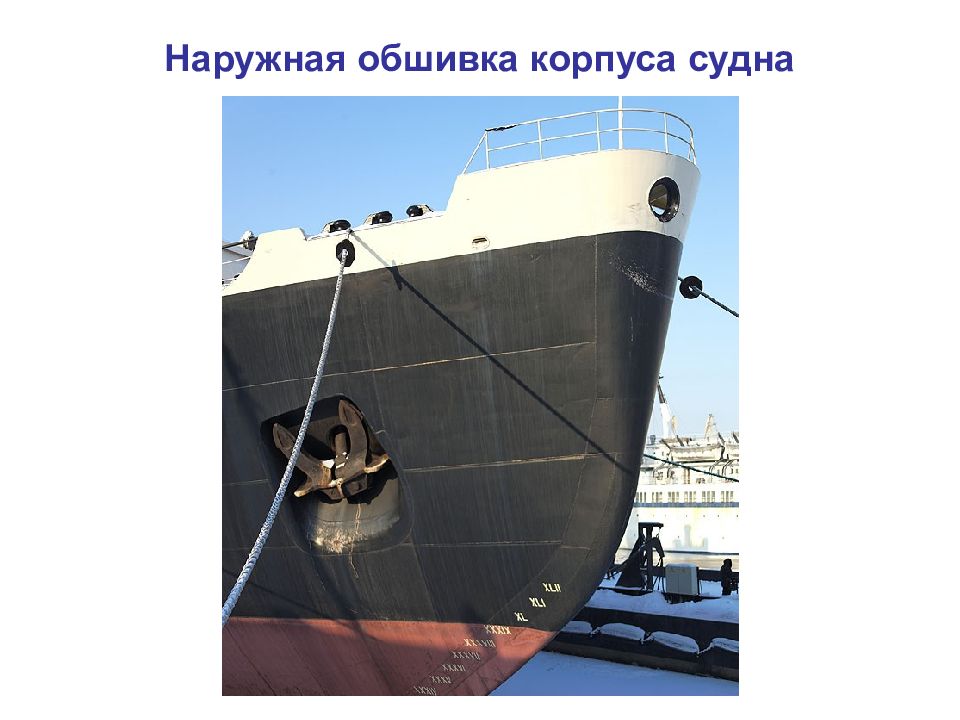

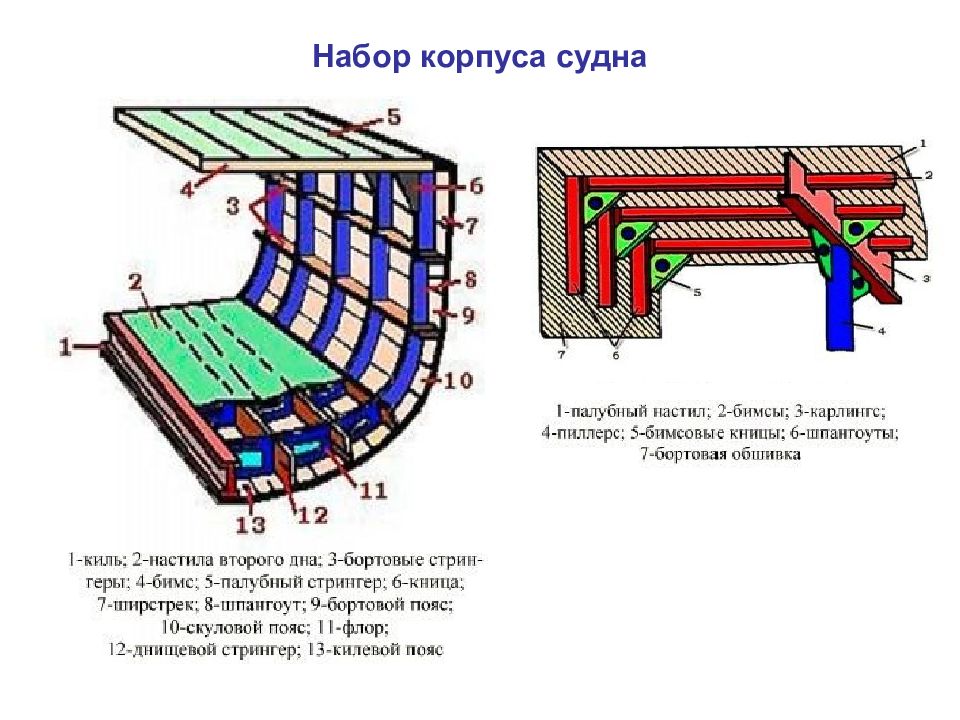

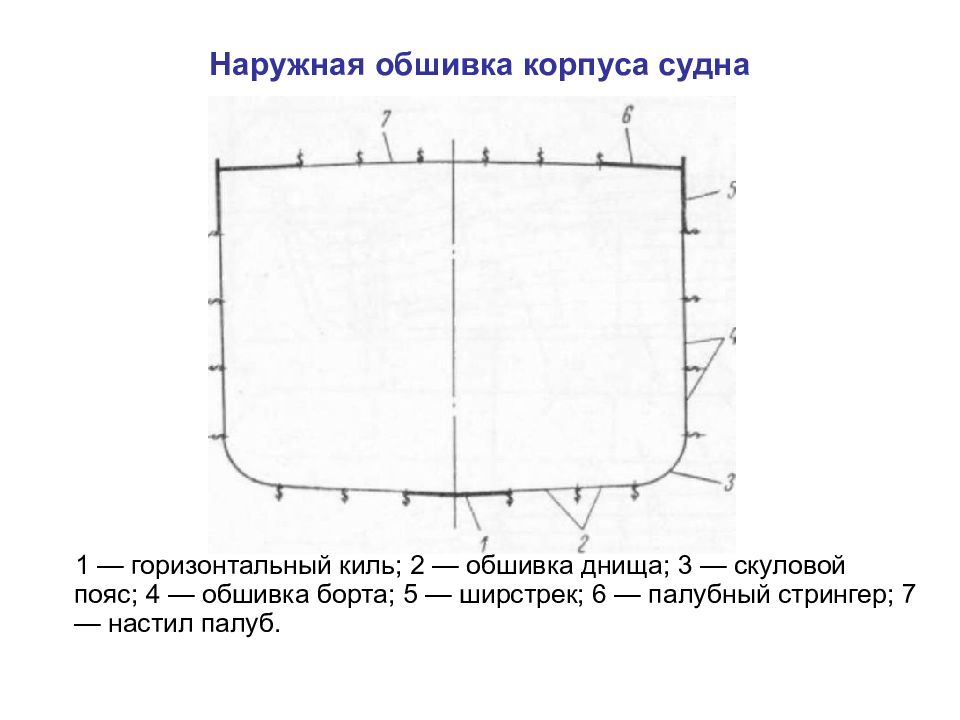

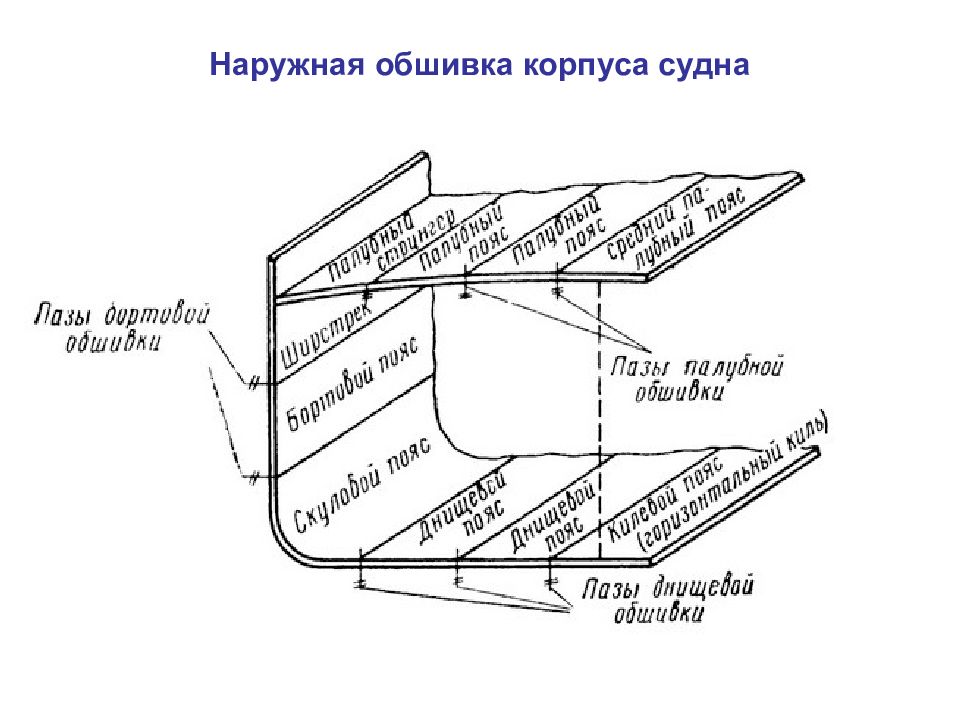

1 — горизонтальный киль; 2 — обшивка днища; 3 — скуловой пояс; 4 — обшивка борта; 5 — ширстрек; 6 — палубный стрингер; 7 — настил палуб.

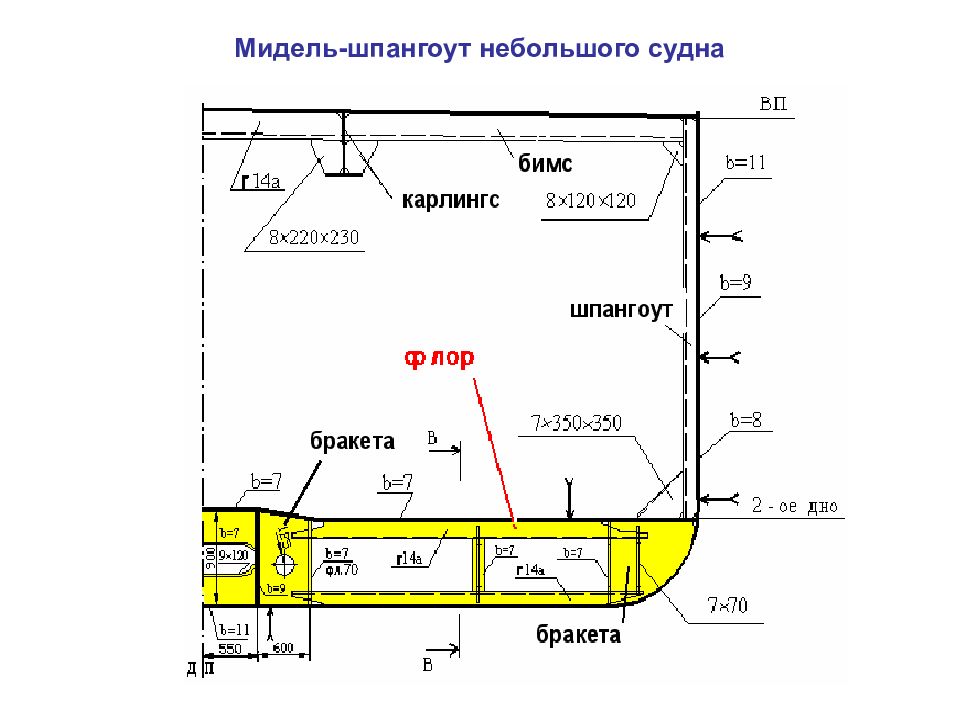

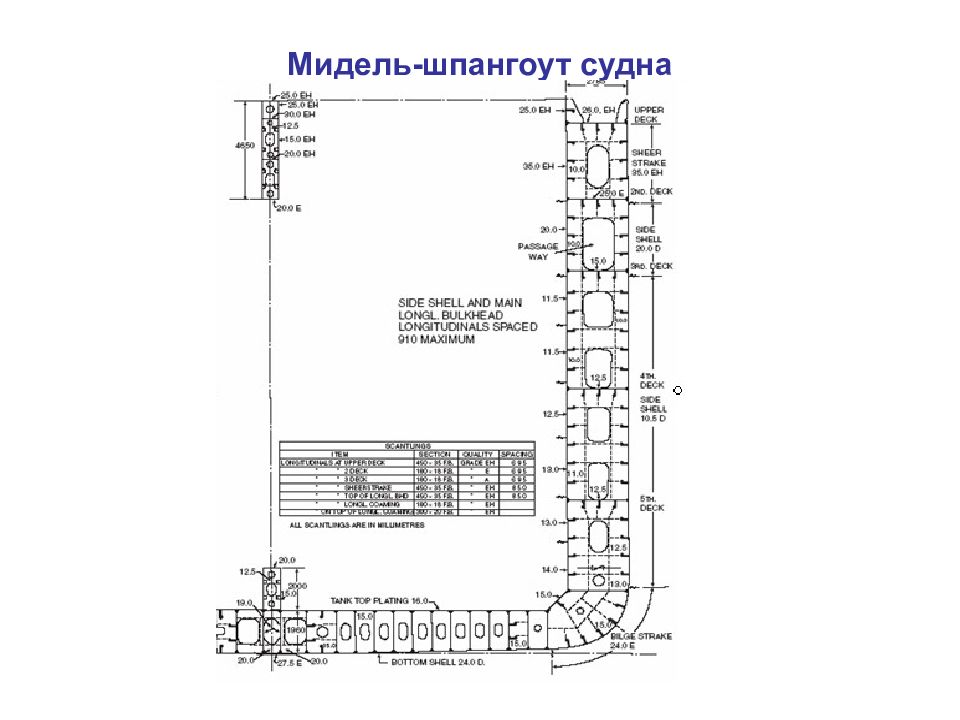

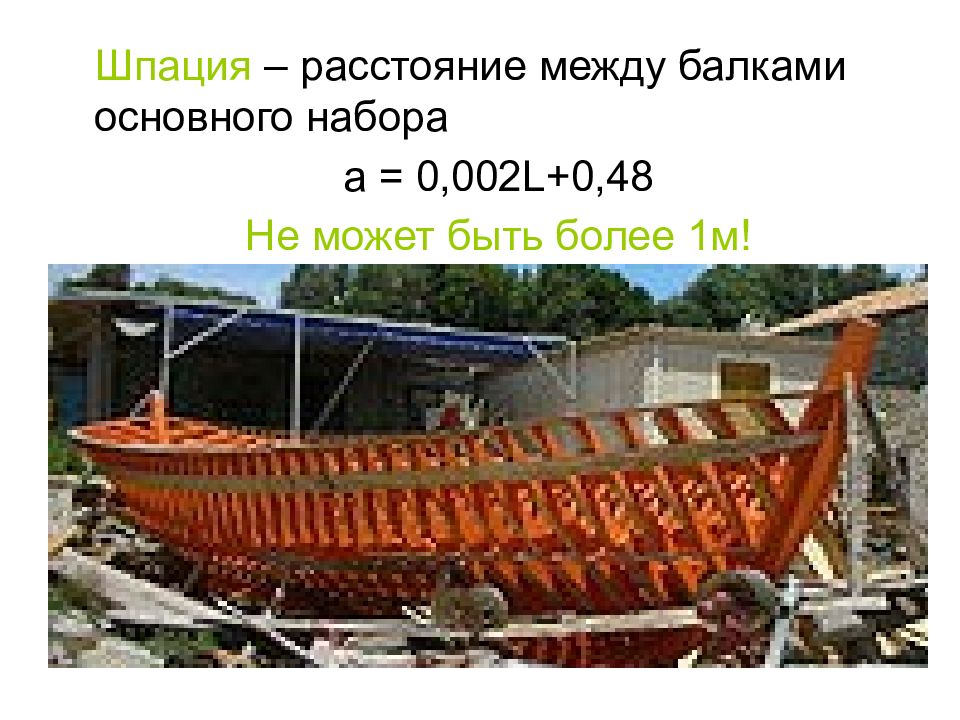

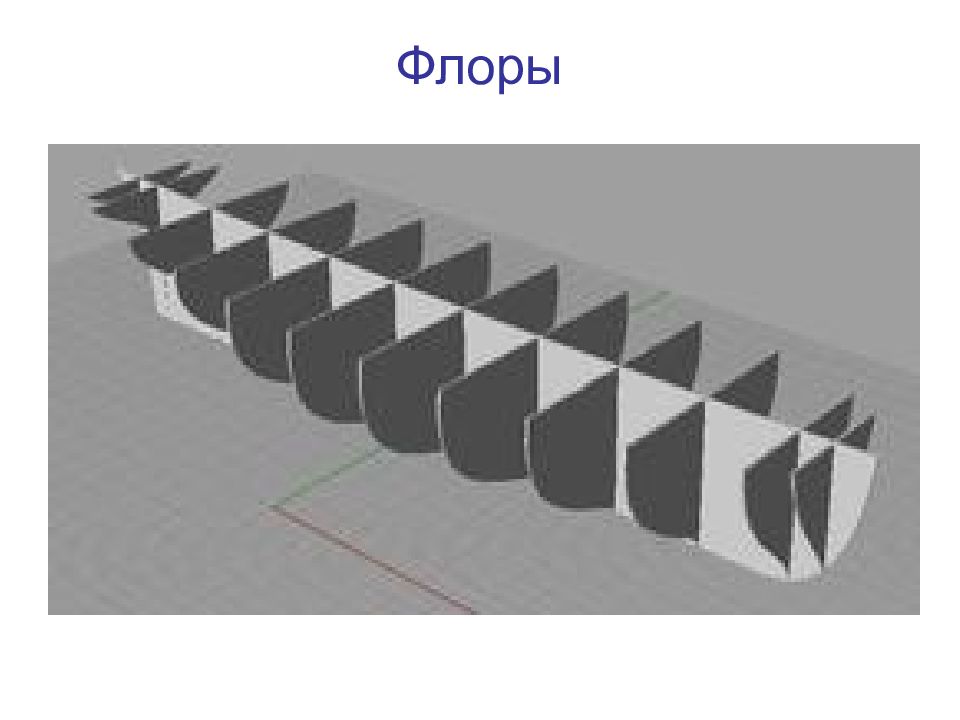

Шпация – расстояние между балками основного набора a = 0,002L+0,48 Не может быть более 1м!

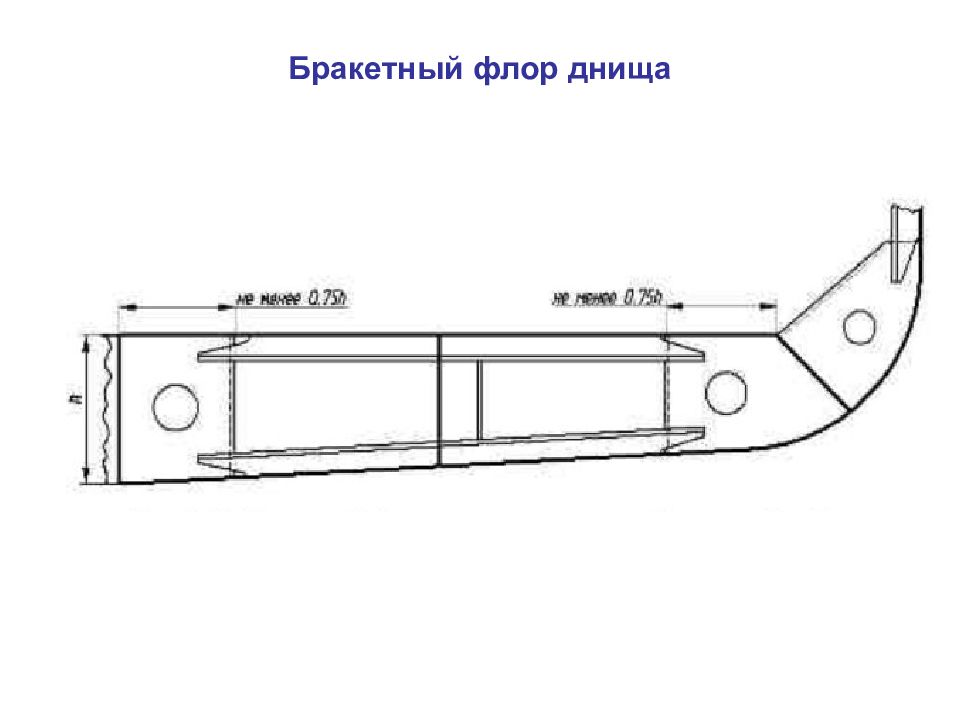

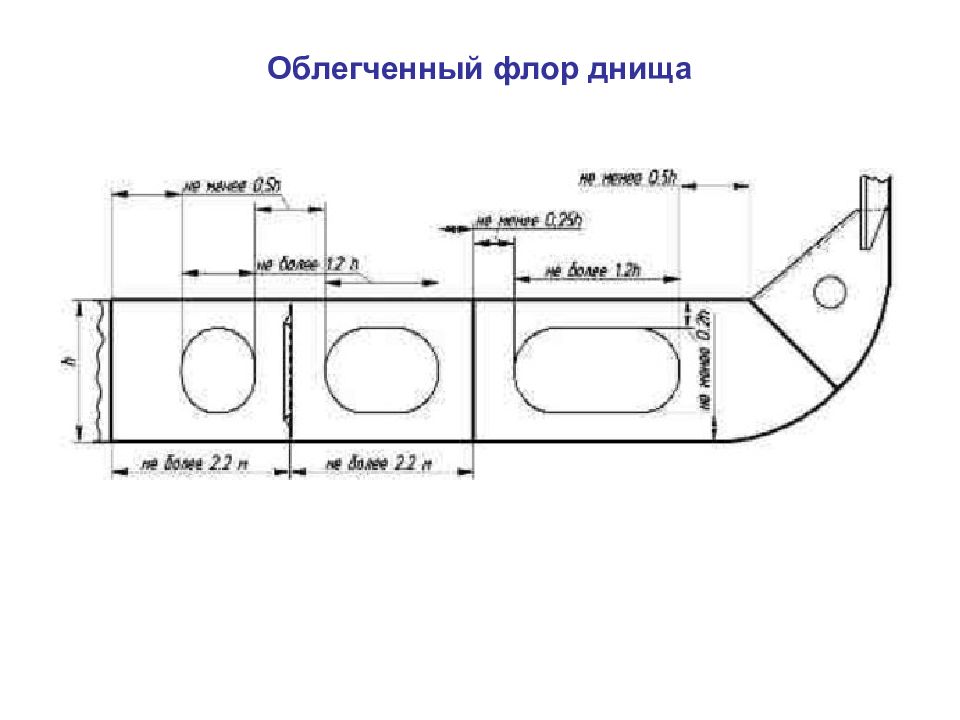

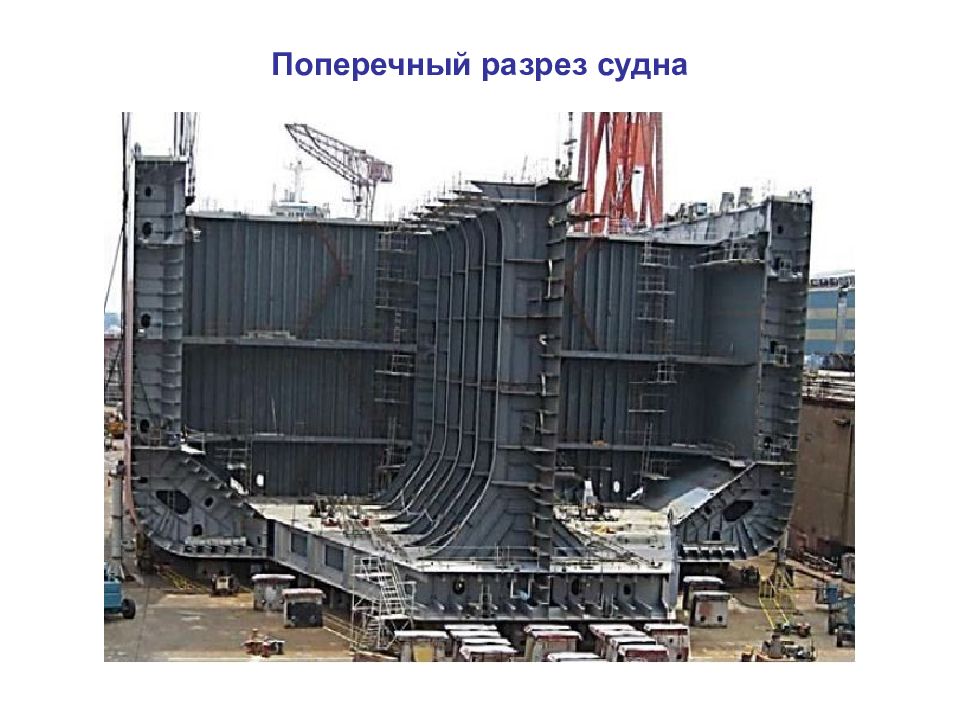

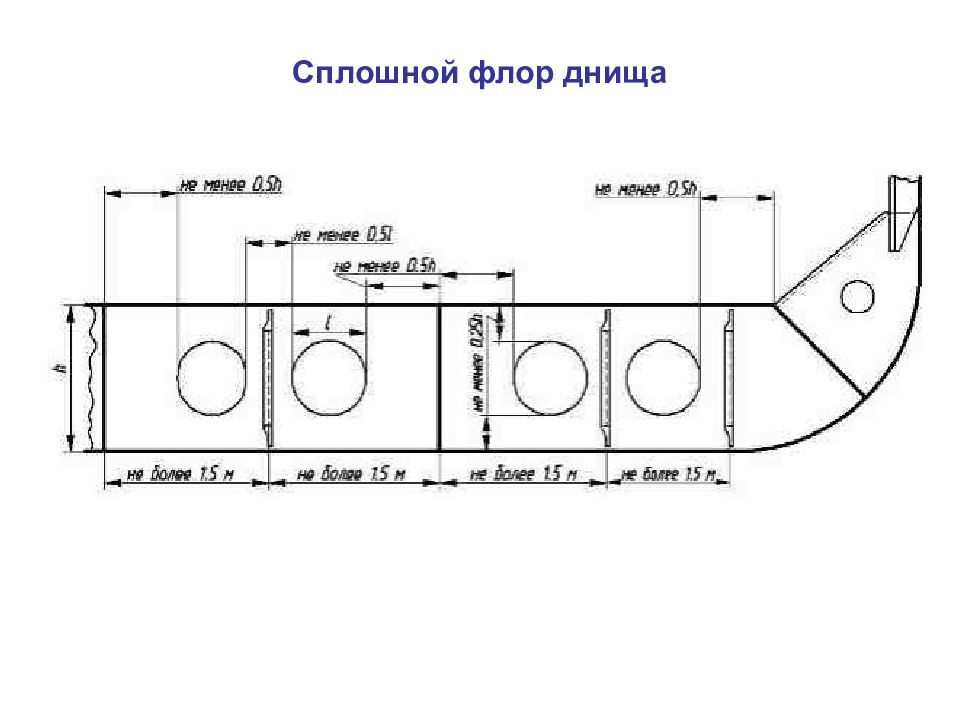

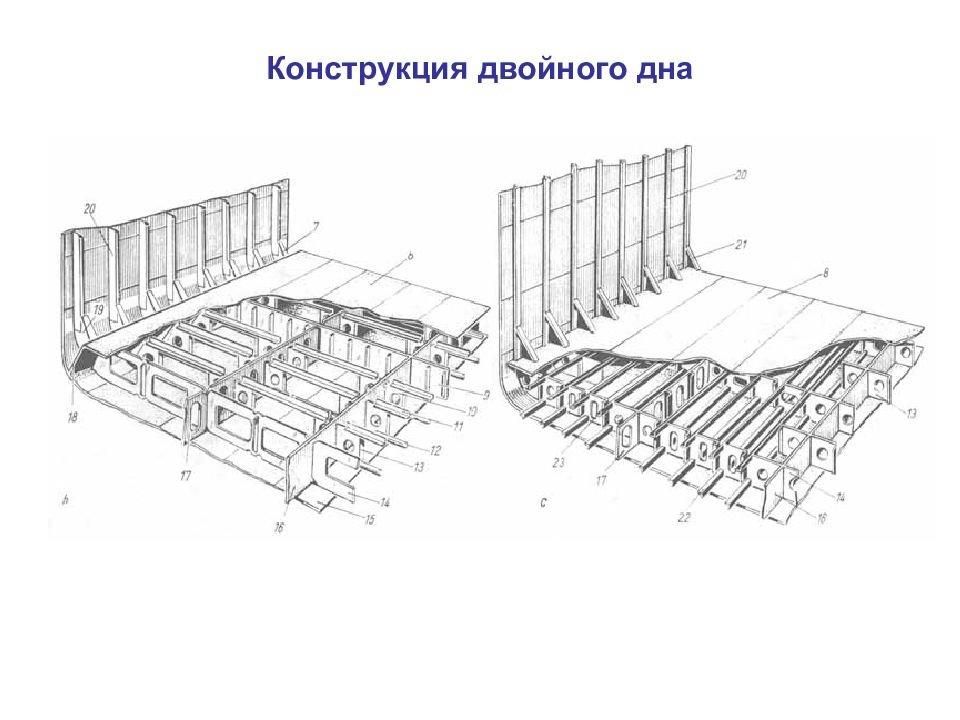

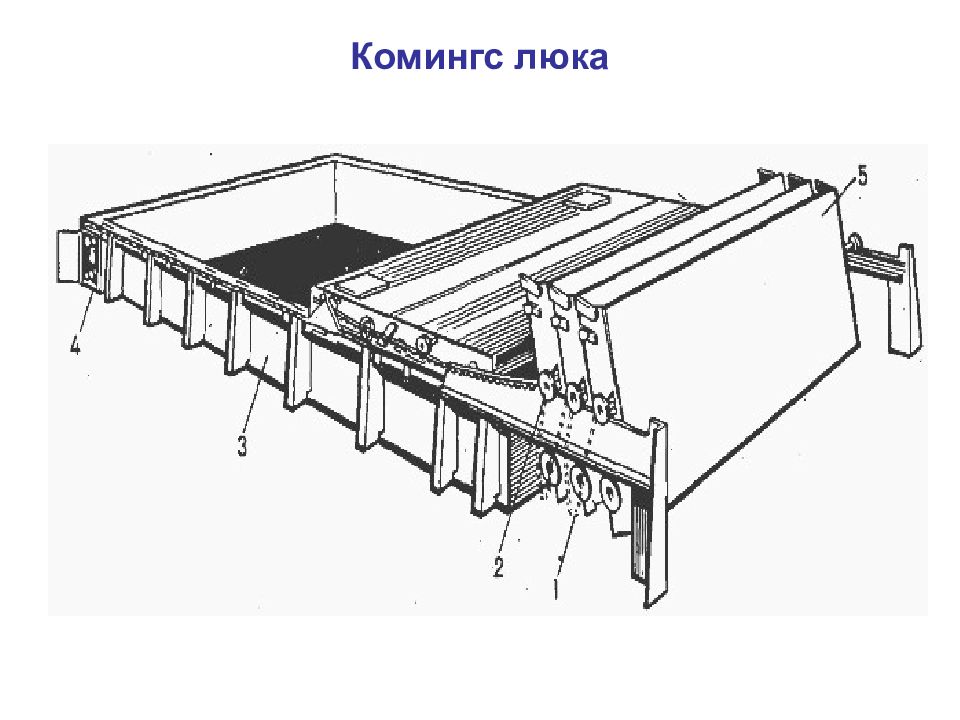

1- внутренний борт, 2 – наружный борт, 3 – диафрагма, 4,6 – платформы, 5 - вырез

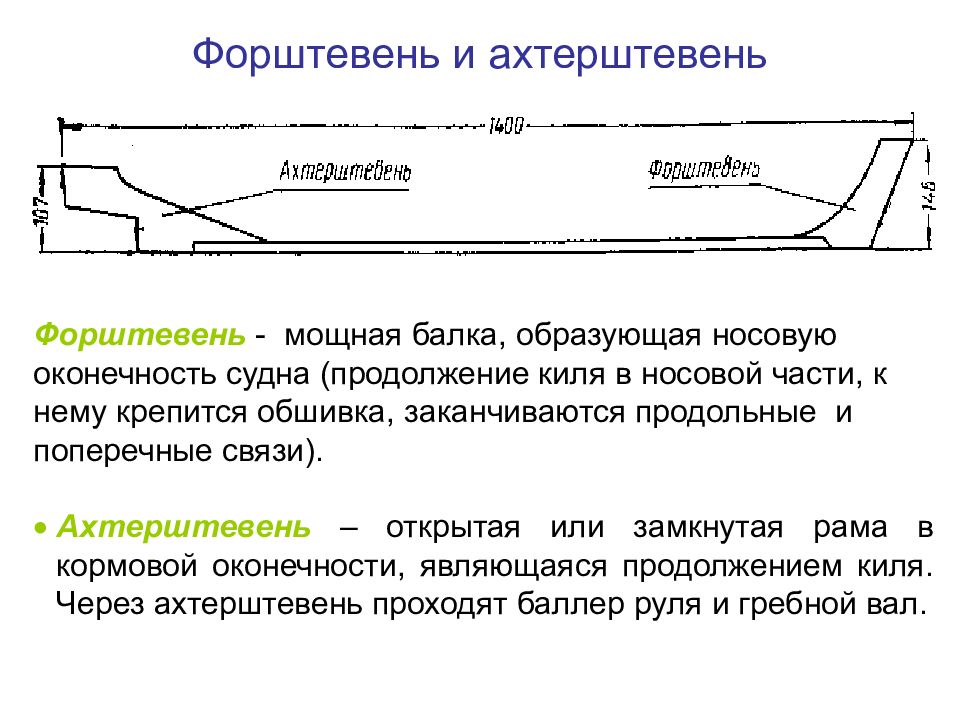

Форштевень - мощная балка, образующая носовую оконечность судна (продолжение киля в носовой части, к нему крепится обшивка, заканчиваются продольные и поперечные связи). Ахтерштевень – открытая или замкнутая рама в кормовой оконечности, являющаяся продолжением киля. Через ахтерштевень проходят баллер руля и гребной вал.

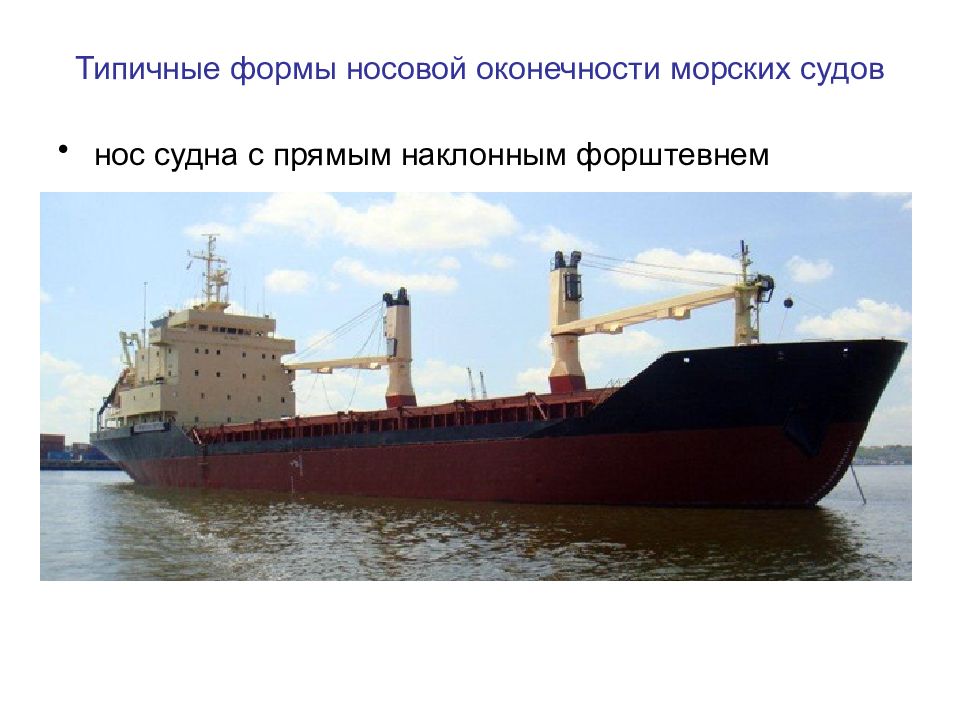

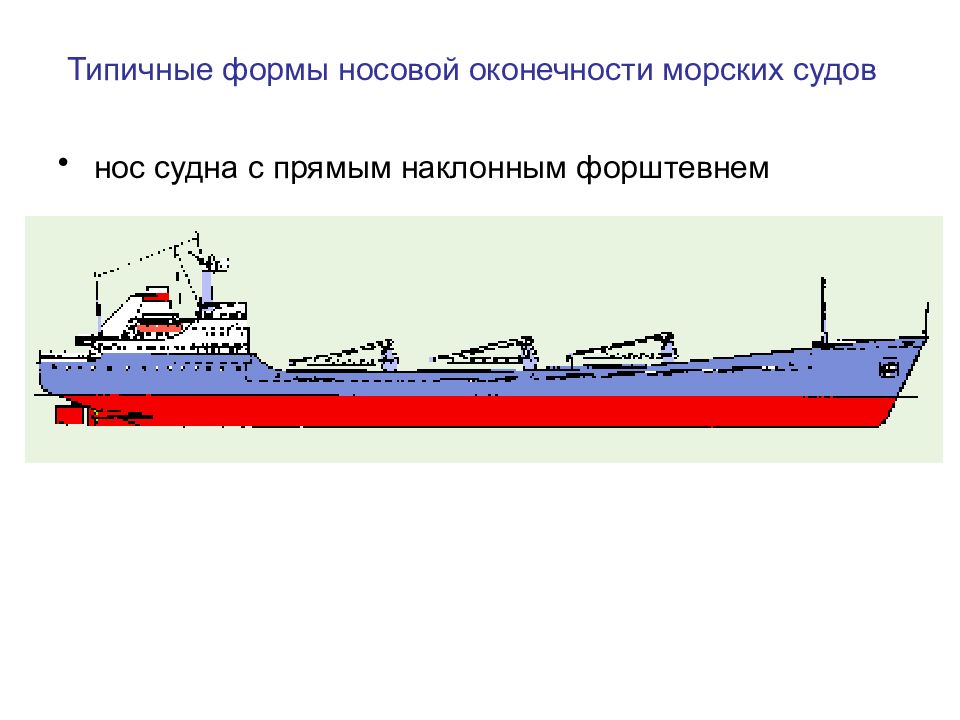

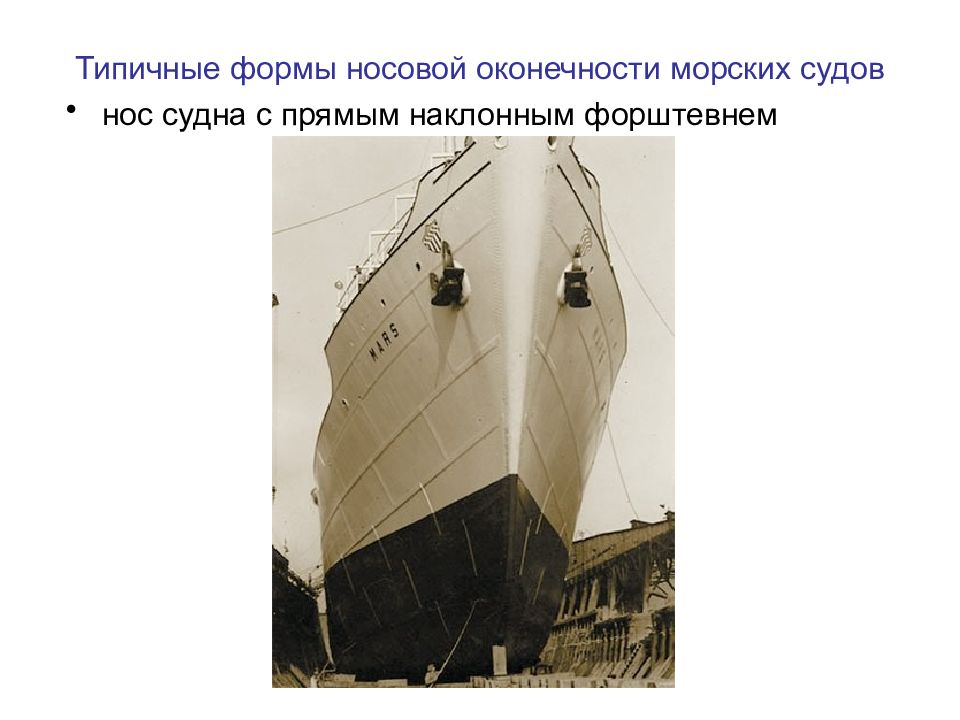

нос судна с прямым наклонным форштевнем
нос судна с прямым наклонным форштевнем
нос судна с прямым наклонным форштевнем

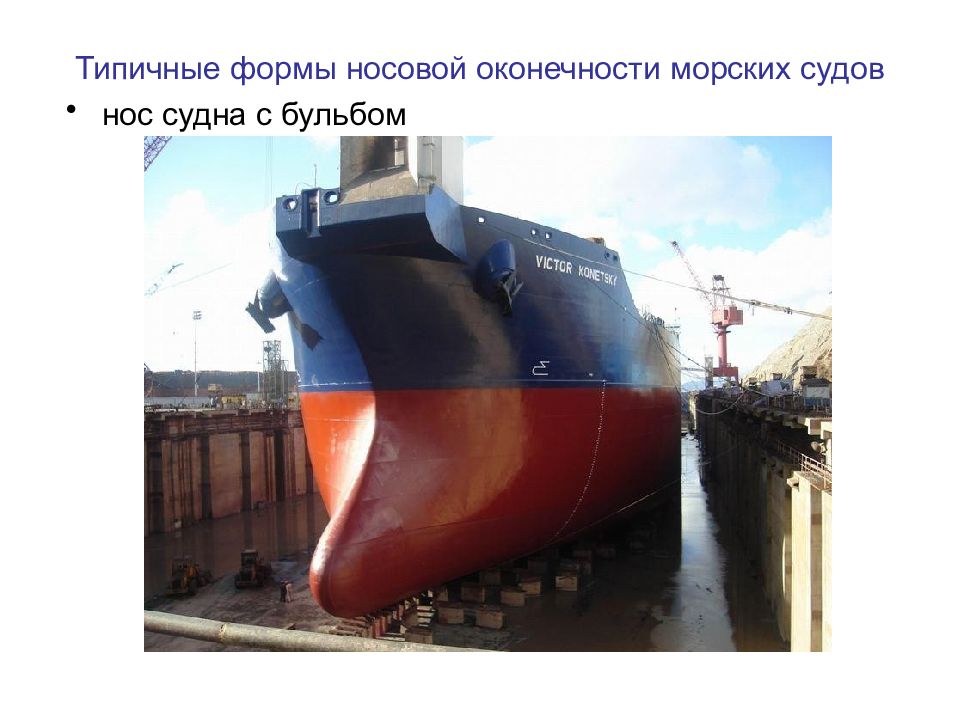

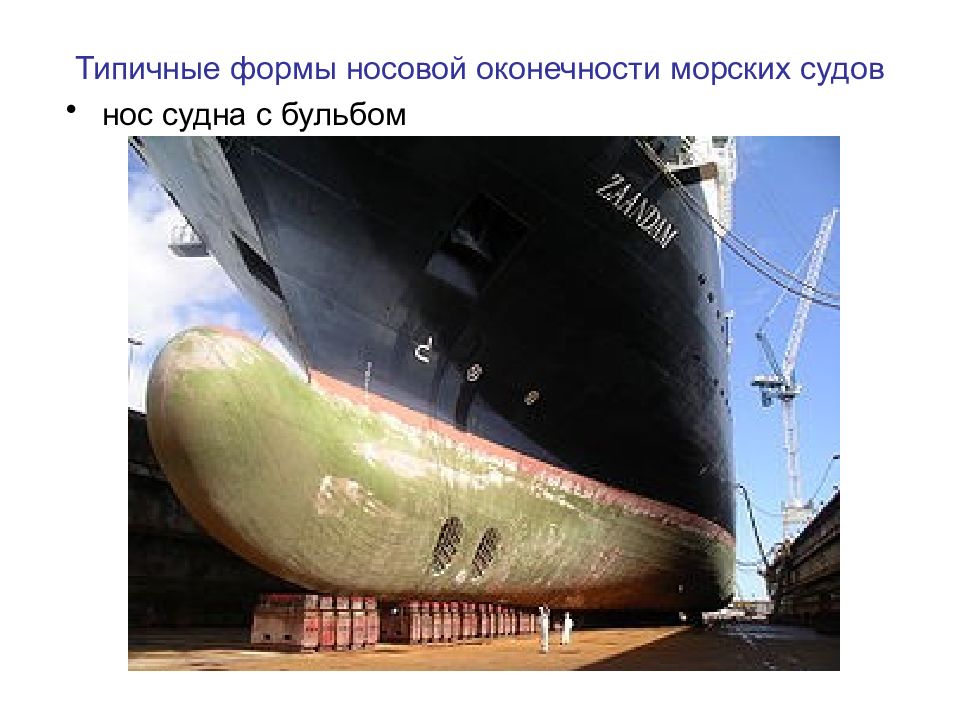

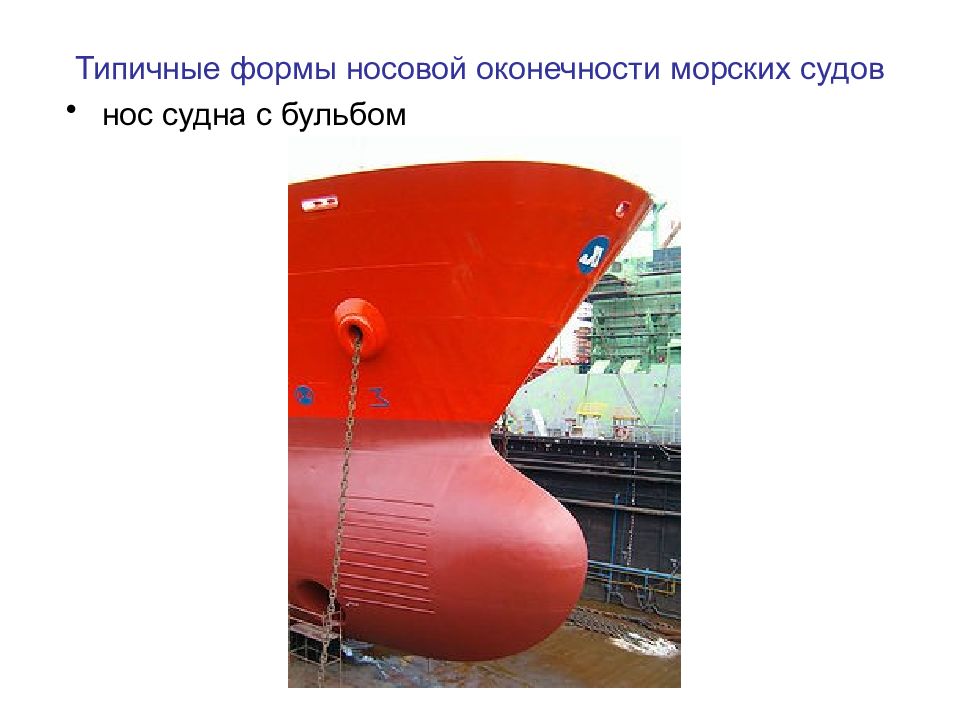

нос судна с бульбом
нос судна с бульбом
нос судна с бульбом
нос судна ледового плавания

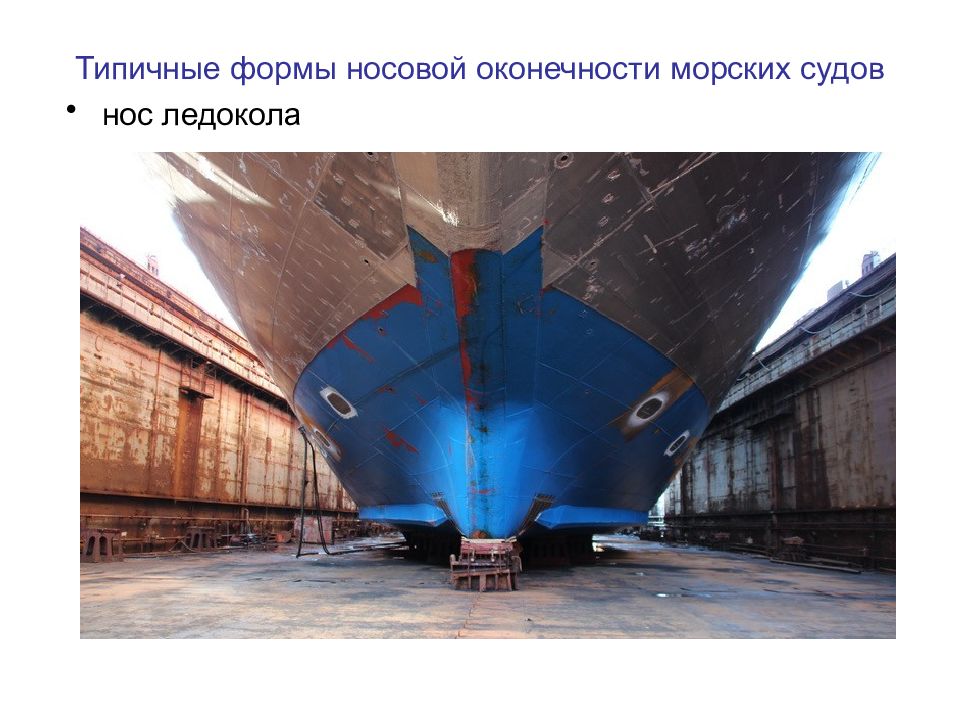

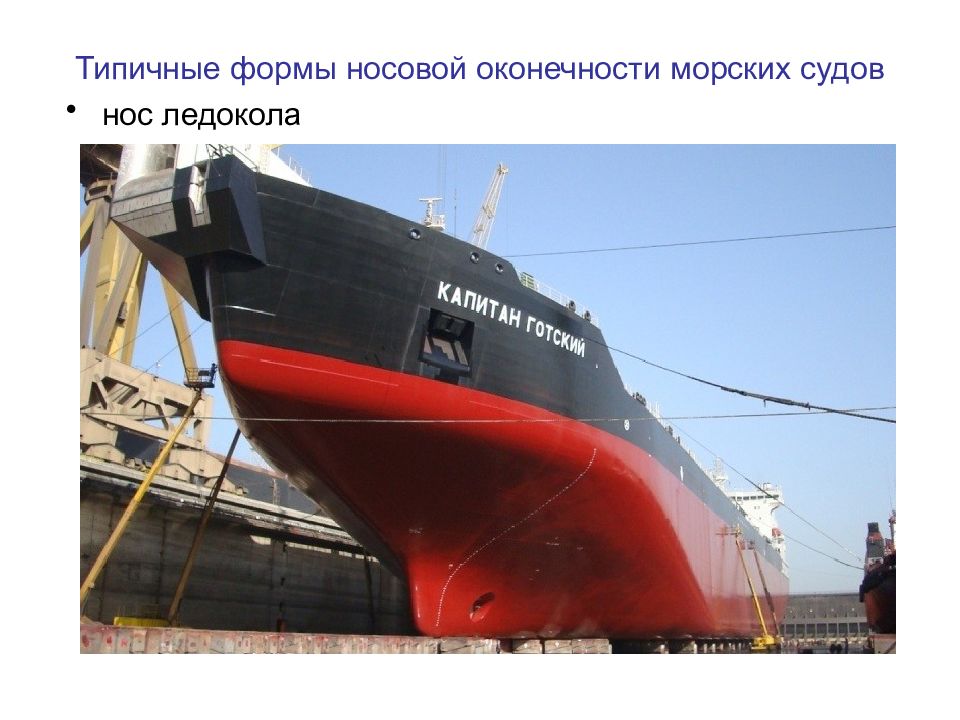

нос ледокола
нос ледокола

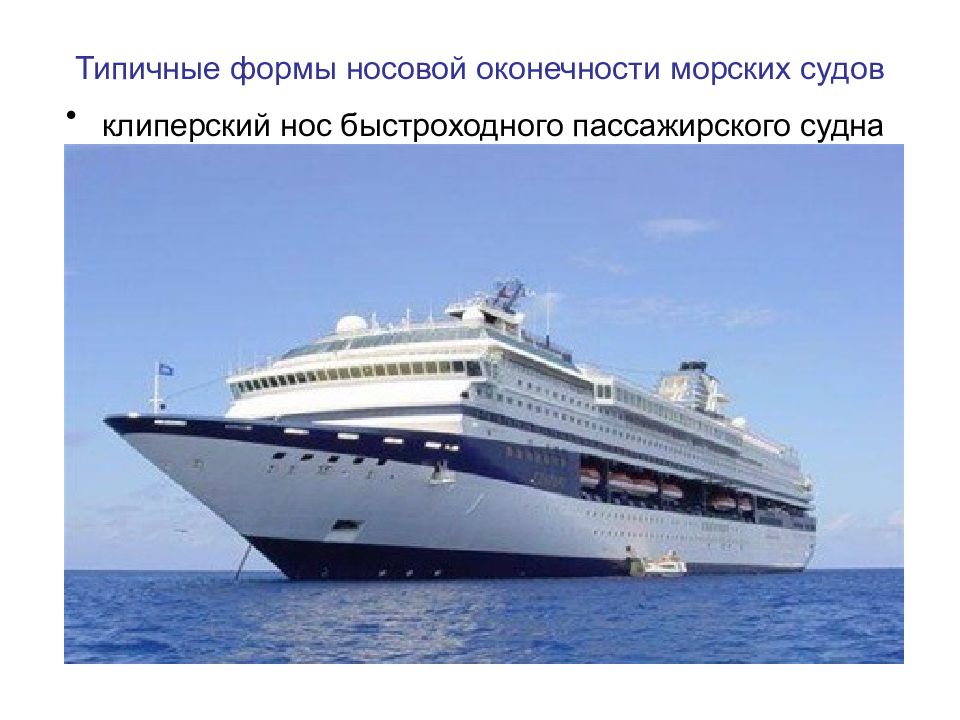

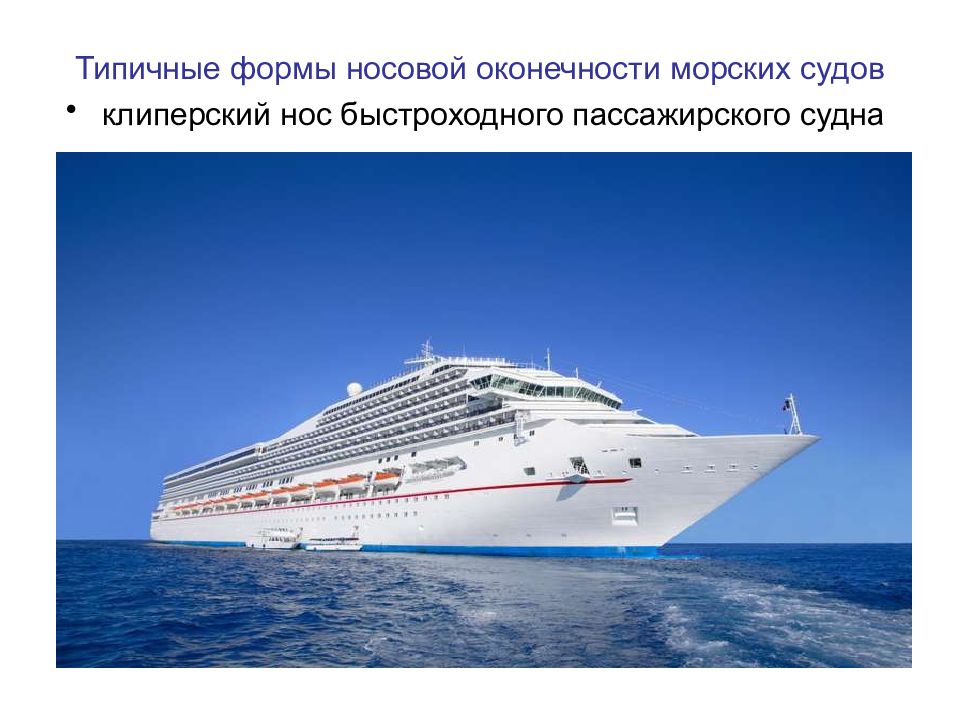

клиперский нос быстроходного пассажирского судна
клиперский нос быстроходного пассажирского судна
а — крейсерская корма б — обыкновенная корма с подзором в — транцевая корма.
продольная поперечная смешанная
