Тема: «Гидравлический АСИ. Назначение, классификация, разновидности и основные технологические операции, выполняемые инструментом. Общие технические требования, предъявляемые к инструменту» Учебное занятие № 16 9 октября 2013 г. ТЕХНИЧЕСКИЙ ПОЖАРНО-СПАСАТЕЛЬНЫЙ КОЛЛЕДЖ № 57 Территориальное подразделение «Нагатино-2» 1

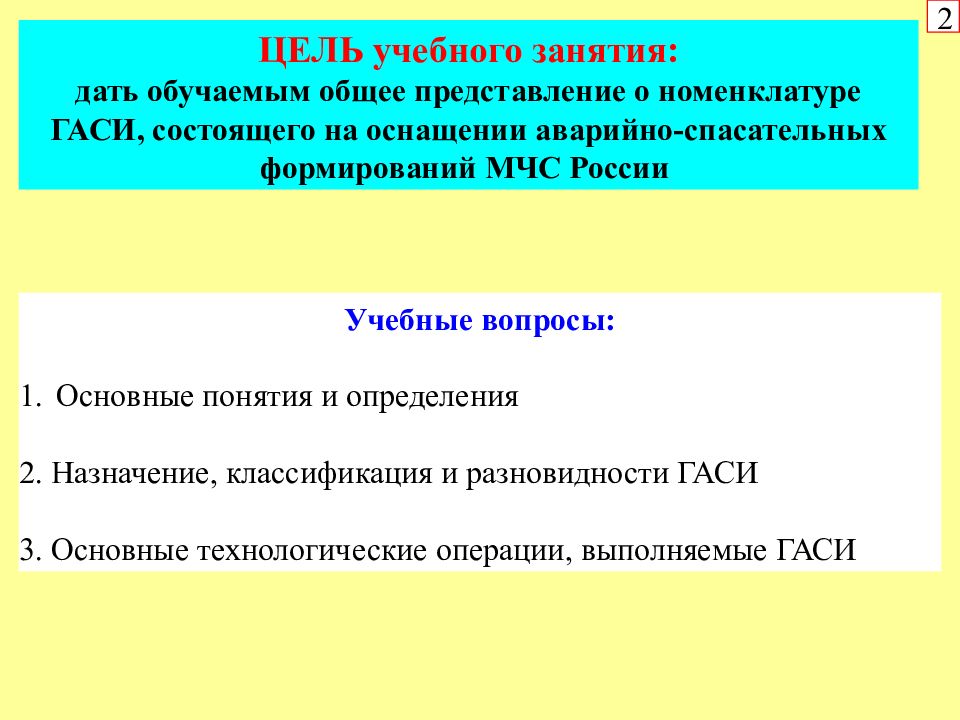

ЦЕЛЬ учебного занятия: дать обучаемым общее представление о номенклатуре ГАСИ, состоящего на оснащении аварийно-спасательных формирований МЧС России Учебные вопросы: Основные понятия и определения 2. Назначение, классификация и разновидности ГАСИ 3. Основные технологические операции, выполняемые ГАСИ 2

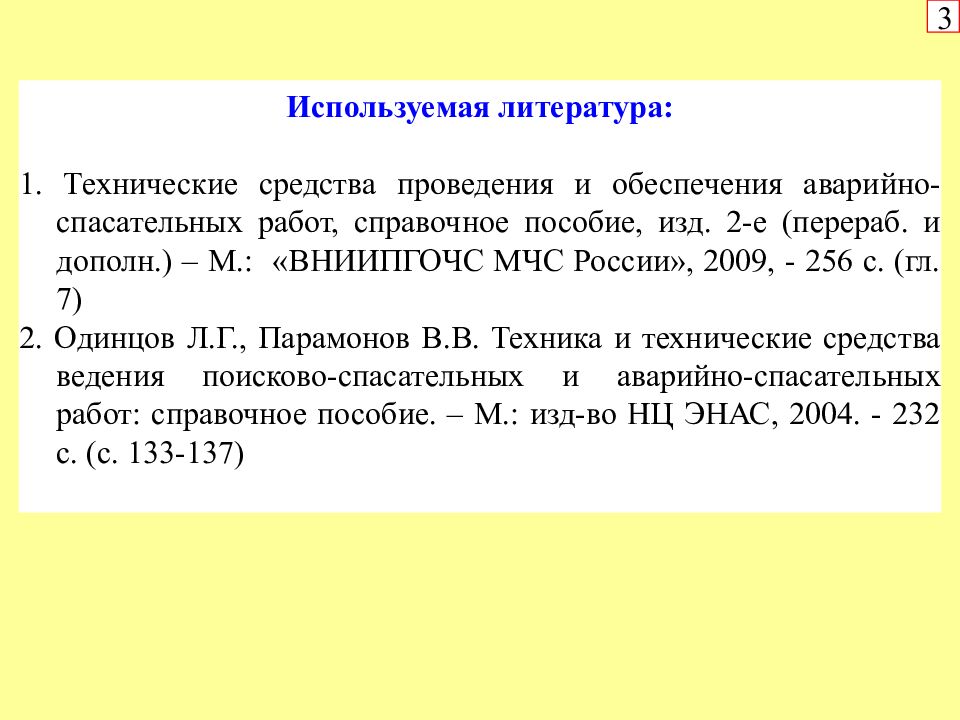

Используемая литература: 1. Технические средства проведения и обеспечения аварийно-спасательных работ, справочное пособие, изд. 2-е (перераб. и дополн.) – М.: «ВНИИПГОЧС МЧС России», 2009, - 256 с. (гл. 7) 2. Одинцов Л.Г., Парамонов В.В. Техника и технические средства ведения поисково-спасательных и аварийно-спасательных работ: справочное пособие. – М.: изд-во НЦ ЭНАС, 2004. - 232 с. (с. 133-137) 3

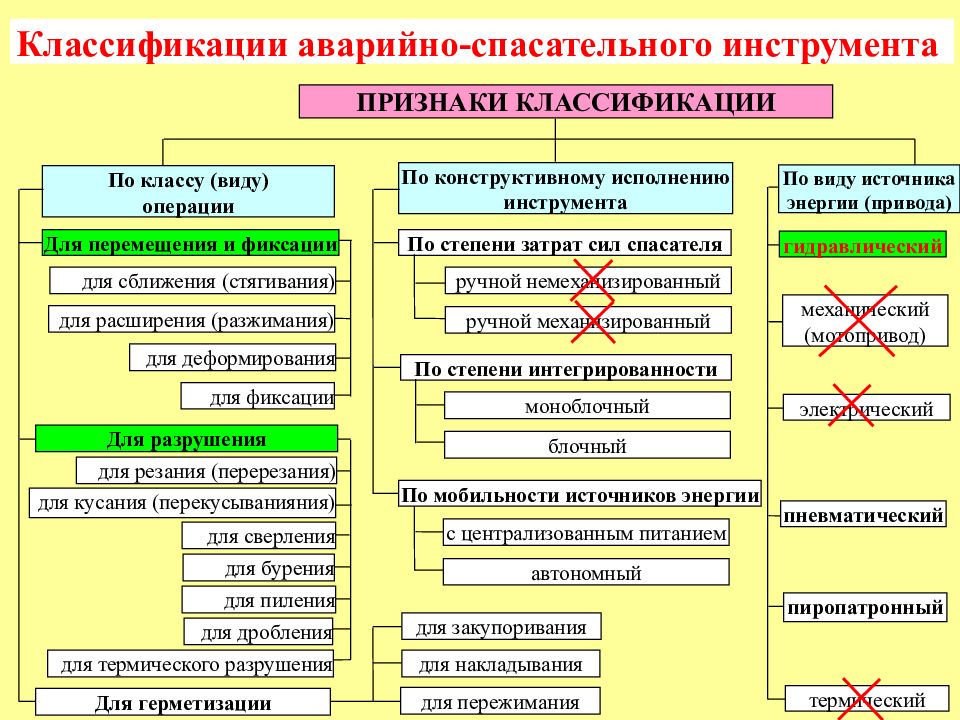

Классификации аварийно-спасательного инструмента ПРИЗНАКИ КЛАССИФИКАЦИИ По конструктивному исполнению инструмента По классу (виду) операции для фиксации Для перемещения и фиксации для сближения (стягивания) для расширения (разжимания) для деформирования Для разрушения для резания (перерезания) для кусания (перекусыванияния) для сверления для бурения для пиления для дробления для термического разрушения Для герметизации ручной механизированный По степени затрат сил спасателя По степени интегрированности По мобильности источников энергии моноблочный блочный с централизованным питанием автономный для пережимания для закупоривания для накладывания По виду источника энергии (привода) ручной немеханизированный термический пиропатронный пневматический электрический механический (мотопривод) гидравлический

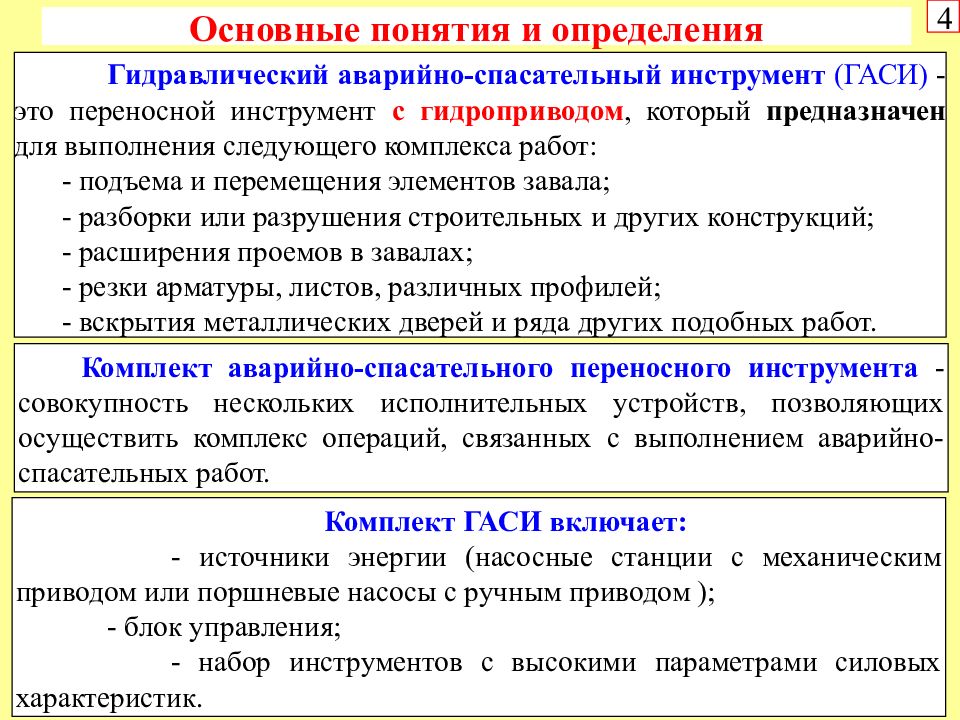

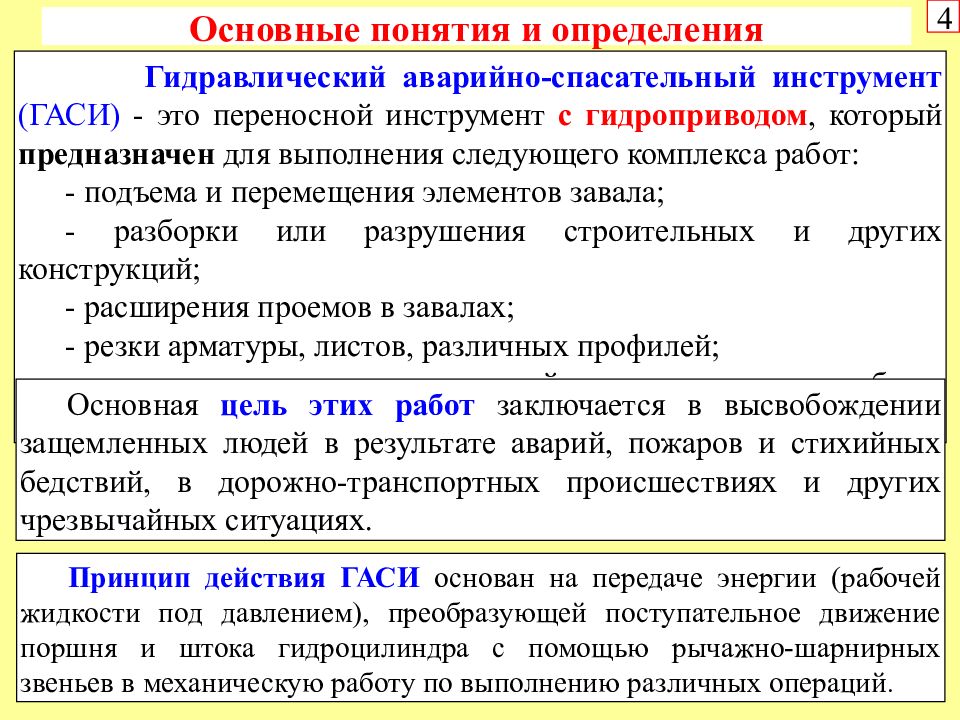

4 Основные понятия и определения Гидравлический аварийно-спасательный инструмент (ГАСИ) - это переносной инструмент с гидроприводом, который предназначен для выполнения следующего комплекса работ: - подъема и перемещения элементов завала; - разборки или разрушения строительных и других конструкций; - расширения проемов в завалах; - резки арматуры, листов, различных профилей; - вскрытия металлических дверей и ряда других подобных работ. Основная цель этих работ заключается в высвобождении защемленных людей в результате аварий, пожаров и стихийных бедствий, в дорожно-транспортных происшествиях и других чрезвычайных ситуациях. Принцип действия ГАСИ основан на передаче энергии (рабочей жидкости под давлением), преобразующей поступательное движение поршня и штока гидроцилиндра с помощью рычажно-шарнирных звеньев в механическую работу по выполнению различных операций.
4 Классификация ГАСИ Гидростатический инструмент (ГАСИС) Гидродинамический инструмент (ГАСИД) - домкрат гидравлический; - гидроцилиндр; - расширитель, - гидроклин; - резак; - кусачки; - ножницы; - расширитель-ножницы; - комбинированные ножницы (кусачки, гидроклин) - бетоноломы; - отбойные молотки; - перфораторы; - дисковые пилы; - цепные пилы; - погружные помпы; - водяные насосы высокого давления универсальный комбинированный специализированный специальный Гидравлический аварийно-спасательный инструмент комбинированный По функциональным возможностям

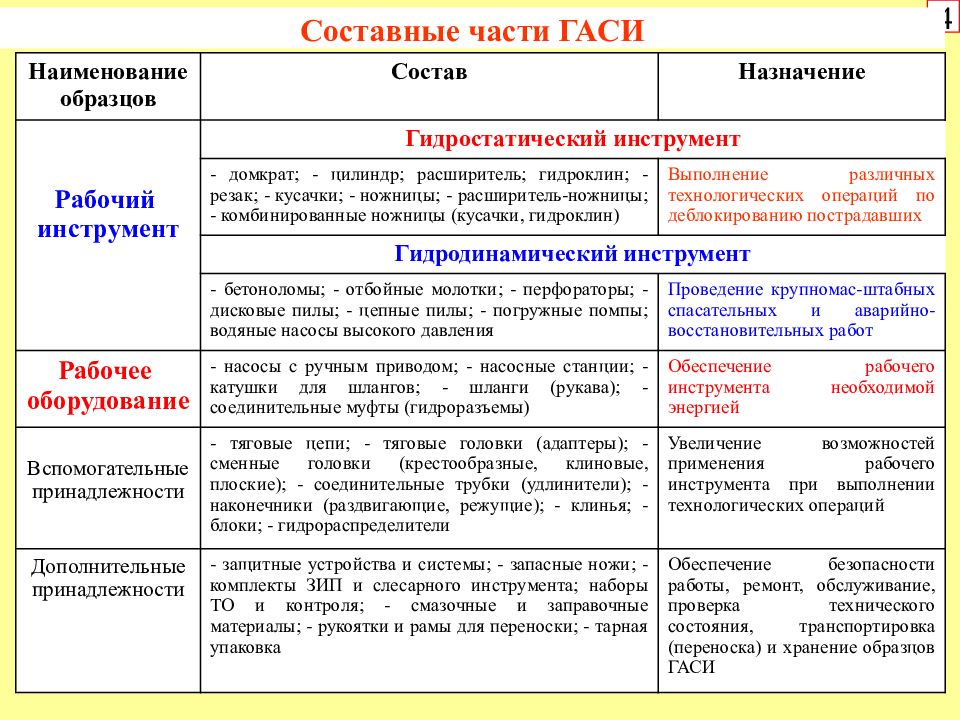

4 Составные части ГАСИ Наименование образцов Состав Назначение Рабочий инструмент Гидростатический инструмент - домкрат; - цилиндр; расширитель; гидроклин; - резак; - кусачки; - ножницы; - расширитель-ножницы; - комбинированные ножницы (кусачки, гидроклин) Выполнение различных технологических операций по деблокированию пострадавших Гидродинамический инструмент - бетоноломы; - отбойные молотки; - перфораторы; - дисковые пилы; - цепные пилы; - погружные помпы; водяные насосы высокого давления Проведение крупномас-штабных спасательных и аварийно-восстановительных работ Рабочее оборудование - насосы с ручным приводом; - насосные станции; - катушки для шлангов; - шланги (рукава); - соединительные муфты (гидроразъемы) Обеспечение рабочего инструмента необходимой энергией Вспомогательные принадлежности - тяговые цепи; - тяговые головки (адаптеры); - сменные головки (крестообразные, клиновые, плоские); - соединительные трубки (удлинители); - наконечники (раздвигающие, режущие); - клинья; - блоки; - гидрораспределители Увеличение возможностей применения рабочего инструмента при выполнении технологических операций Дополнительные принадлежности - защитные устройства и системы; - запасные ножи; - комплекты ЗИП и слесарного инструмента; наборы ТО и контроля; - смазочные и заправочные материалы; - рукоятки и рамы для переноски; - тарная упаковка Обеспечение безопасности работы, ремонт, обслуживание, проверка технического состояния, транспортировка (переноска) и хранение образцов ГАСИ
5 Гидростатический АСИ предназначен для выполнения различных технологических операций по деблокированию пострадавших. Гидродинамический АСИ предназначен для проведение крупномасштабных спасательных и аварийно-восстановительных работ, либо для выполнения строительных, дорожных и коммуникационных работ Основные отличия Наименование технических параметров Гидростатический АСИ Гидродинамический АСИ Тип гидропривода - ручной гидравлический насос; - гидравлическая насосная станция - гидравлическая насосная станция Макс. скорость перемещения рабочих органов, м/с (об/с) 0,2 100 Производительность гидропривода, л/мин не более 5 20-40 Рабочее давление, МПа 25-80 12-16

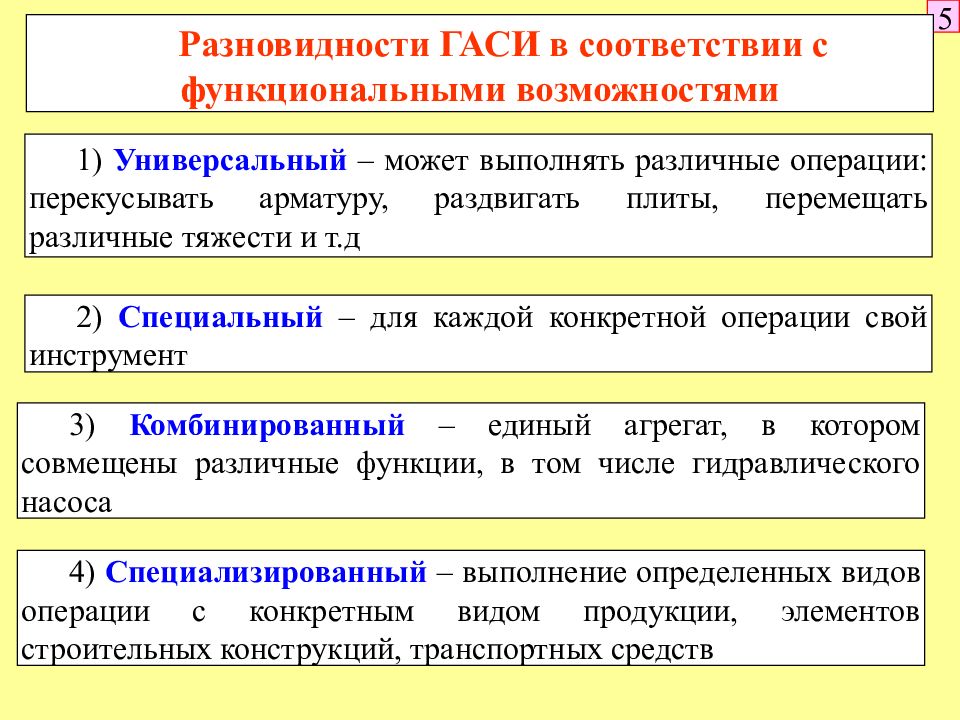

5 Разновидности ГАСИ в соответствии с функциональными возможностями 1) Универсальный – может выполнять различные операции: перекусывать арматуру, раздвигать плиты, перемещать различные тяжести и т.д 2) Специальный – для каждой конкретной операции свой инструмент 3) Комбинированный – единый агрегат, в котором совмещены различные функции, в том числе гидравлического насоса 4) Специализированный – выполнение определенных видов операции с конкретным видом продукции, элементов строительных конструкций, транспортных средств

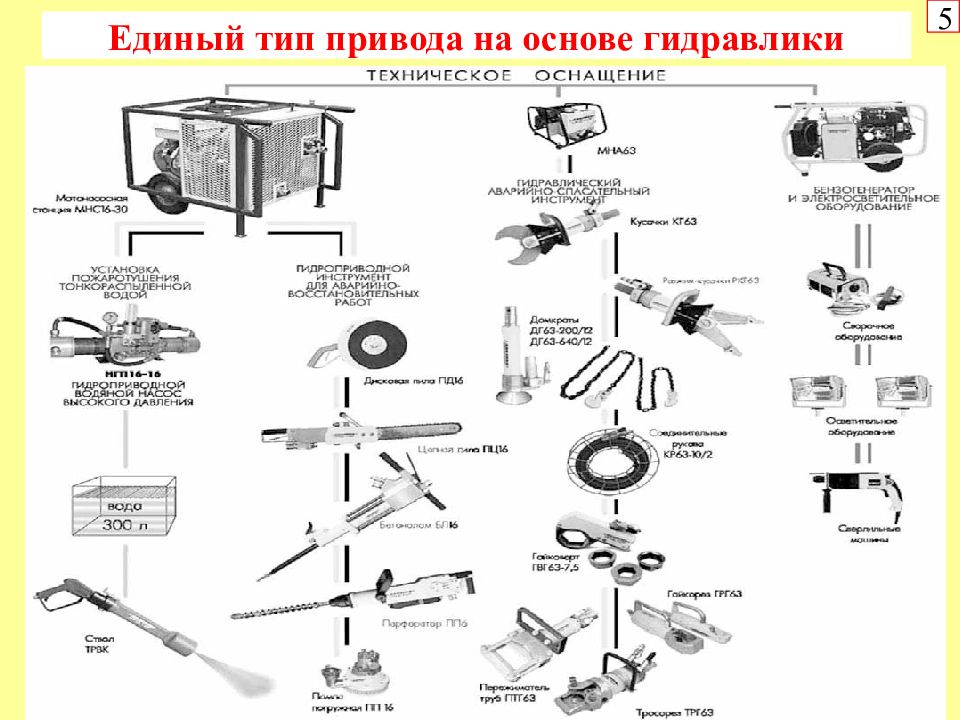

5 Единый тип привода на основе гидравлики
5 Гидравлические домкраты

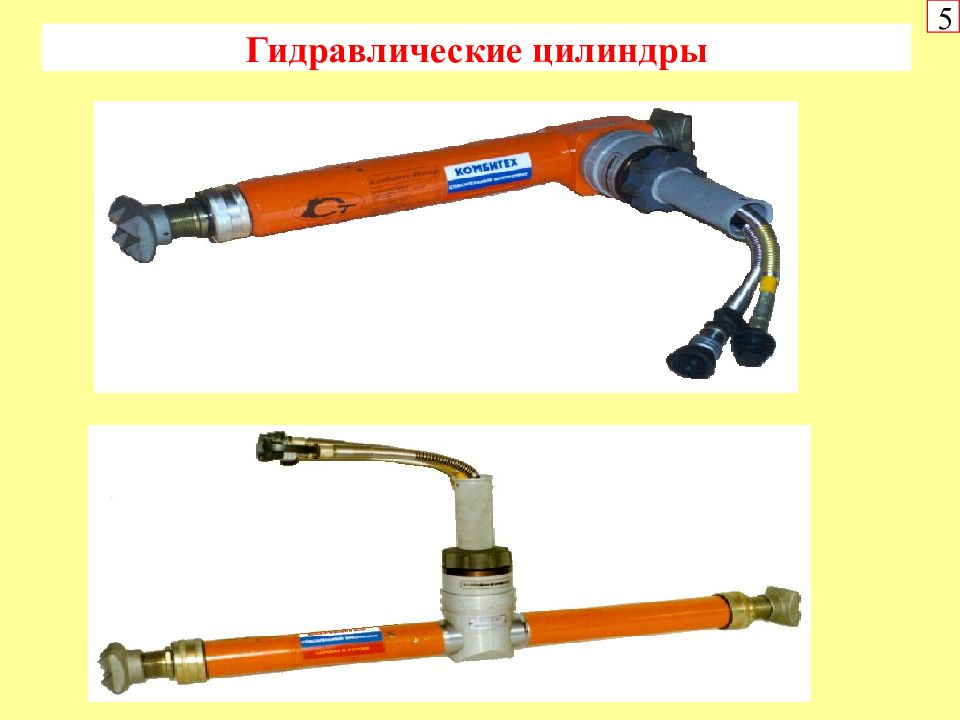

5 Гидравлические цилиндры
5 Гидравлические расширители
5 Гидравлические кусачки
5 Гидроклин
5 Ножницы-резак Ножницы Ножницы челюстные Расширитель-ножницы

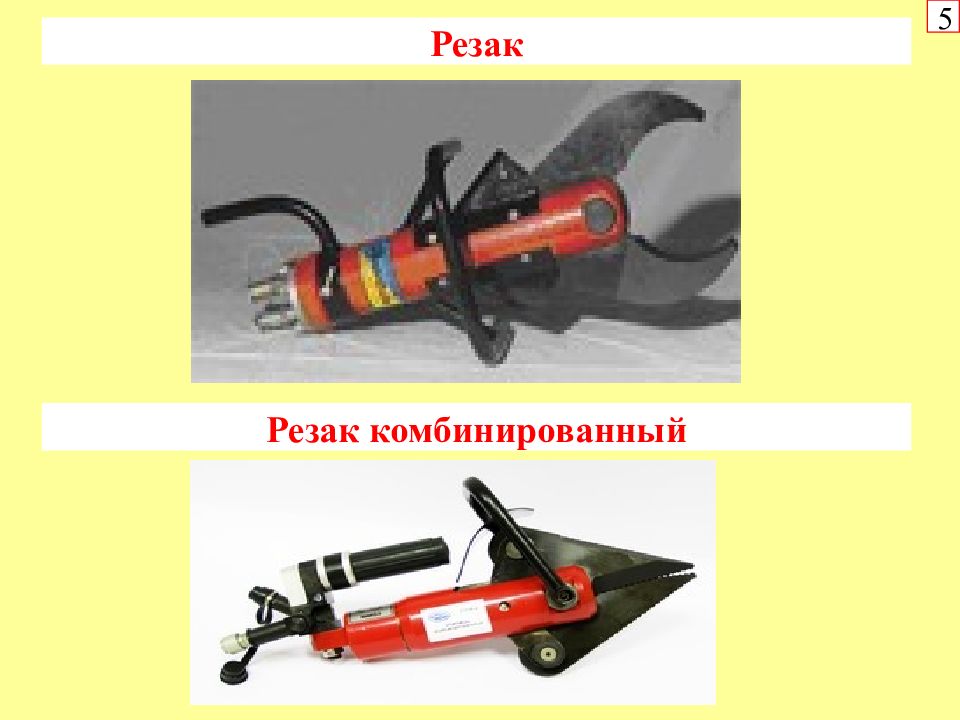

5 Резак Резак комбинированный

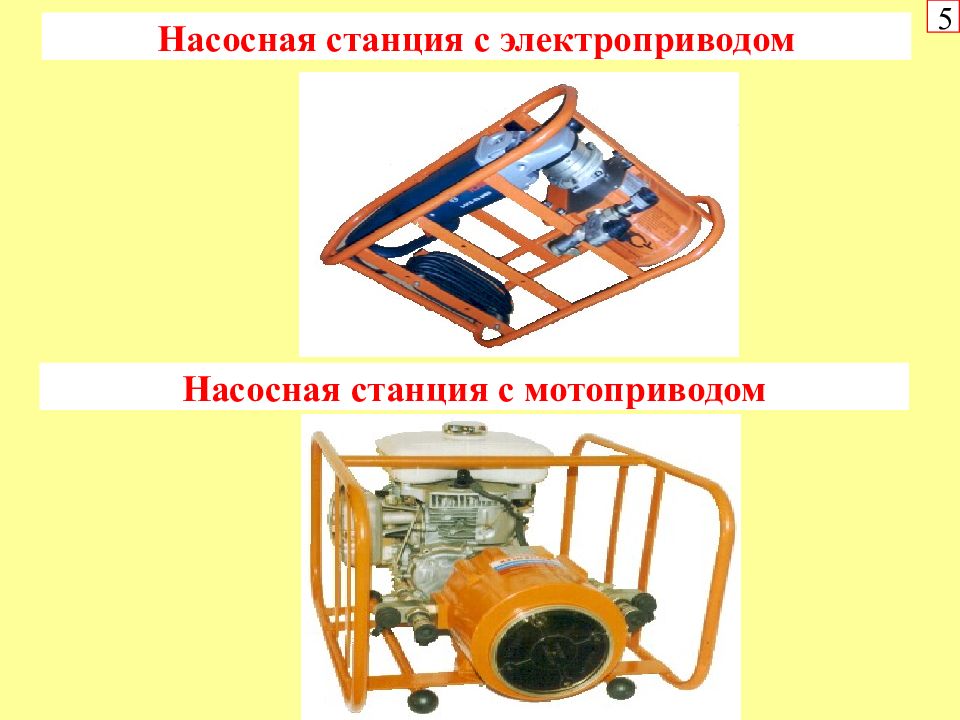

5 Насосная станция с электроприводом Насосная станция с мотоприводом

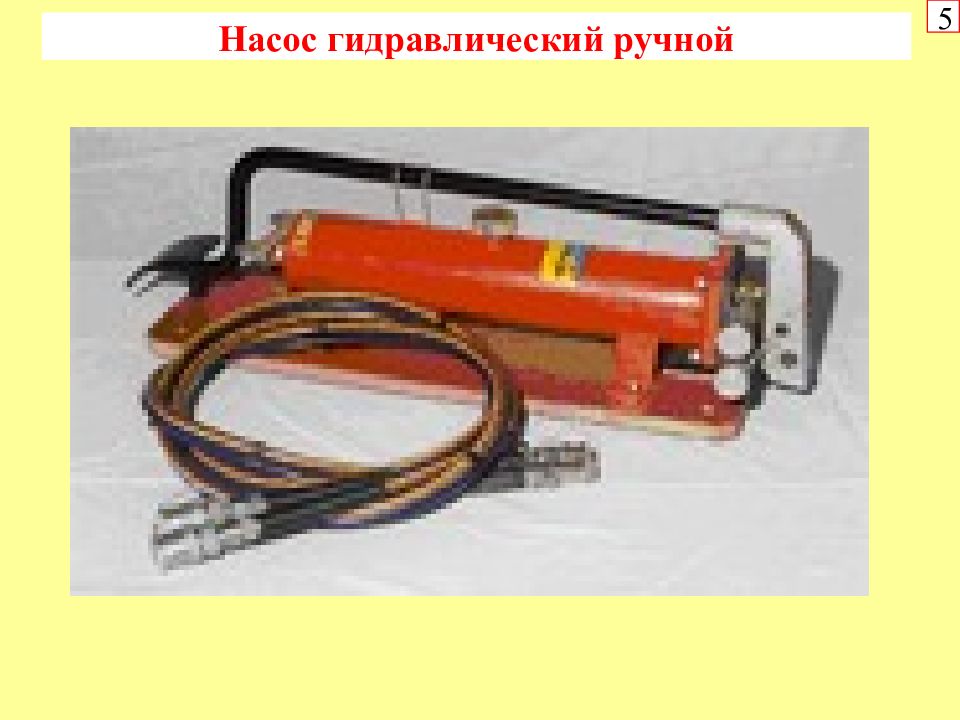

5 Насос гидравлический ручной

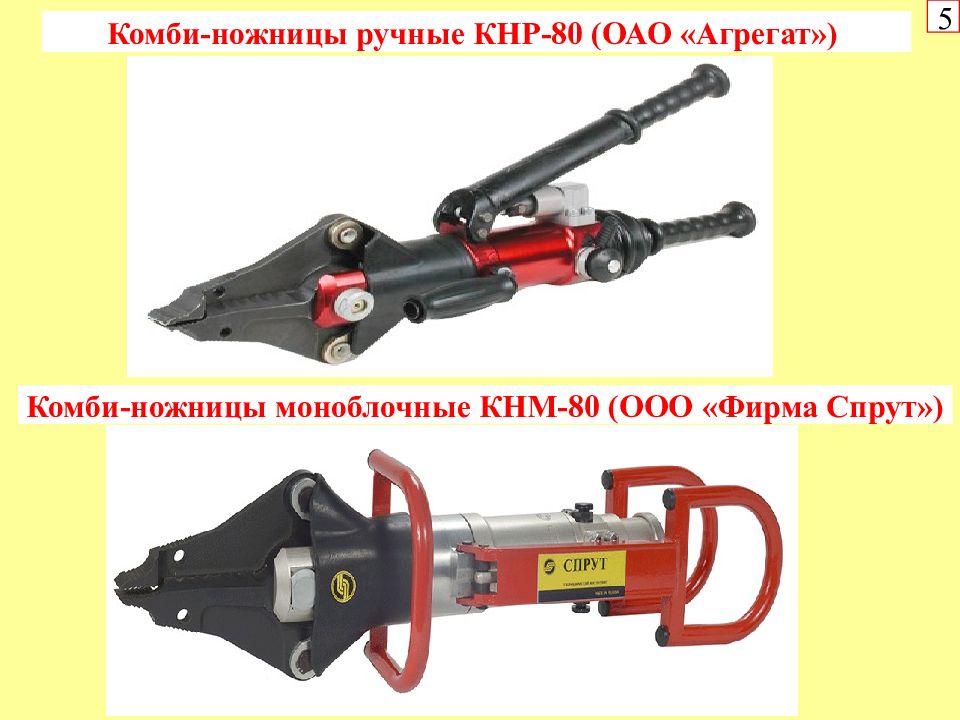

5 Комби-ножницы ручные КНР-80 (ОАО «Агрегат») Комби-ножницы моноблочные КНМ-80 (ООО «Фирма Спрут»)

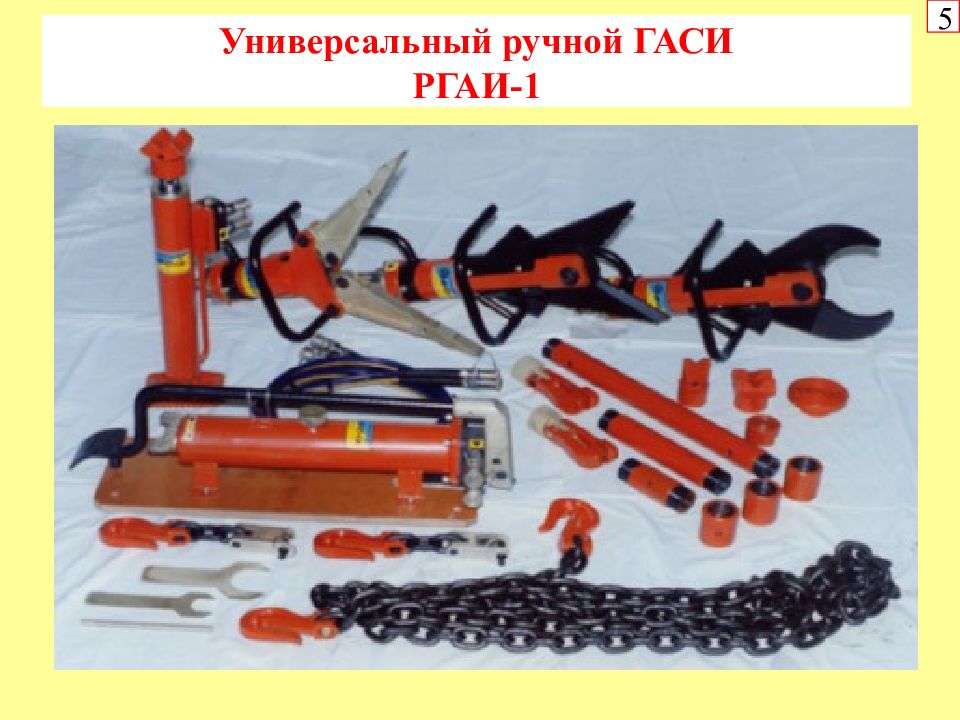

5 Универсальный ручной ГАСИ РГАИ-1

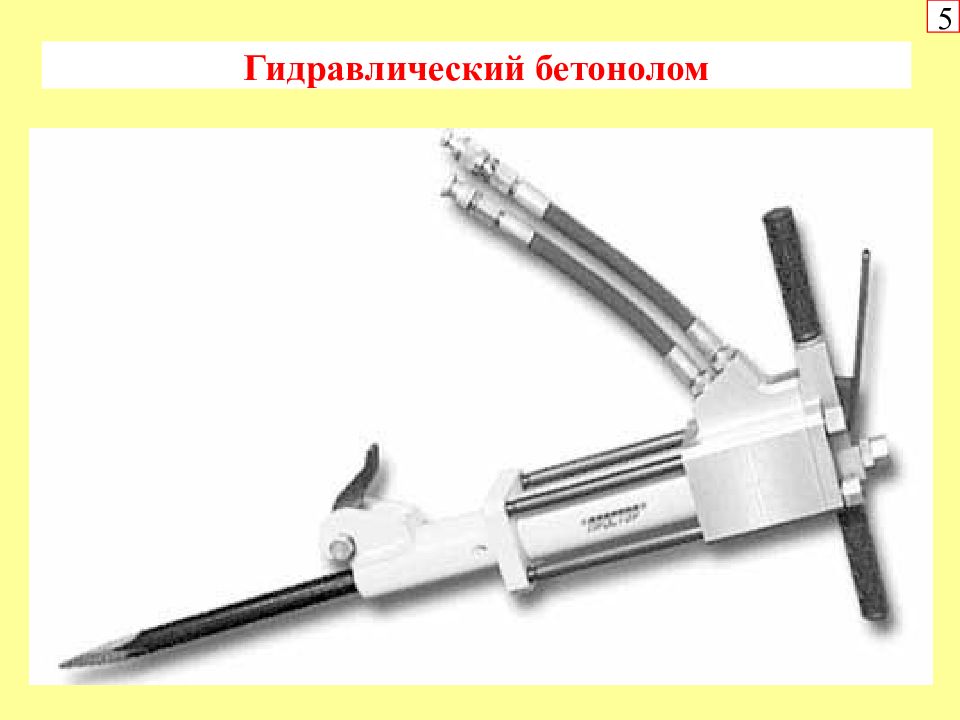

5 Гидравлический бетонолом

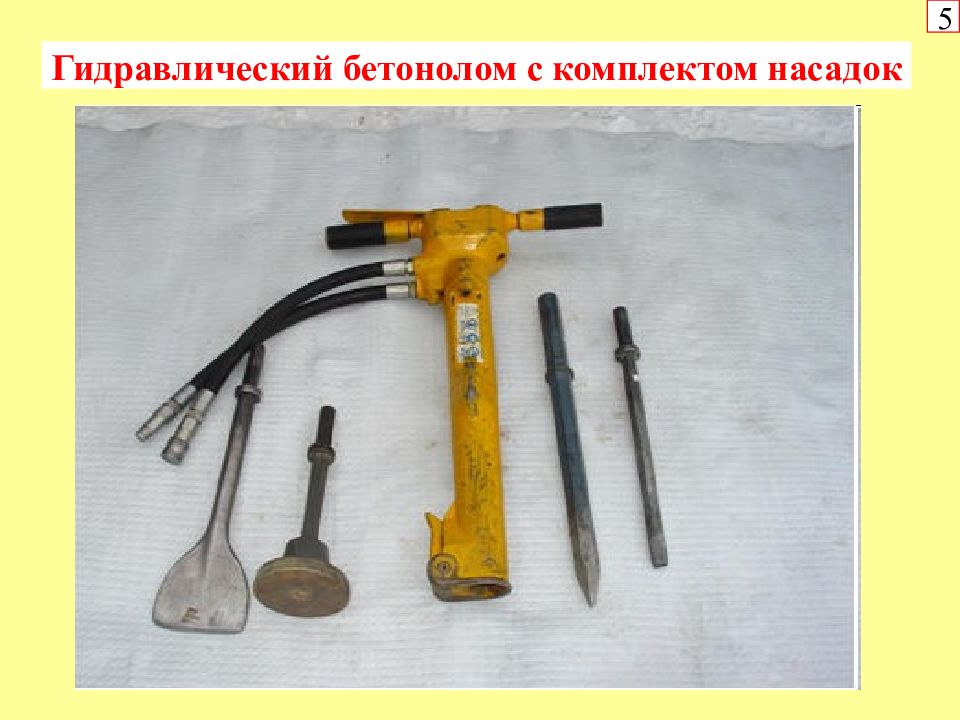

5 Гидравлический бетонолом с комплектом насадок
5 Гидравлический перфоратор
5 Гидроприводная дисковая пила
5 Гидроприводная цепная пила

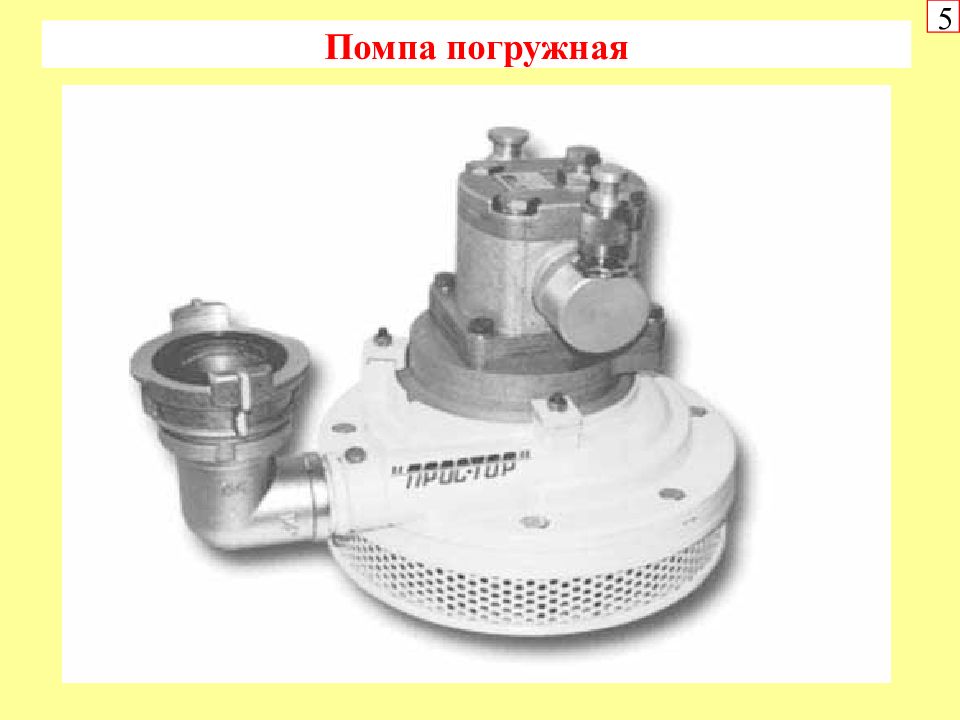

5 Помпа погружная

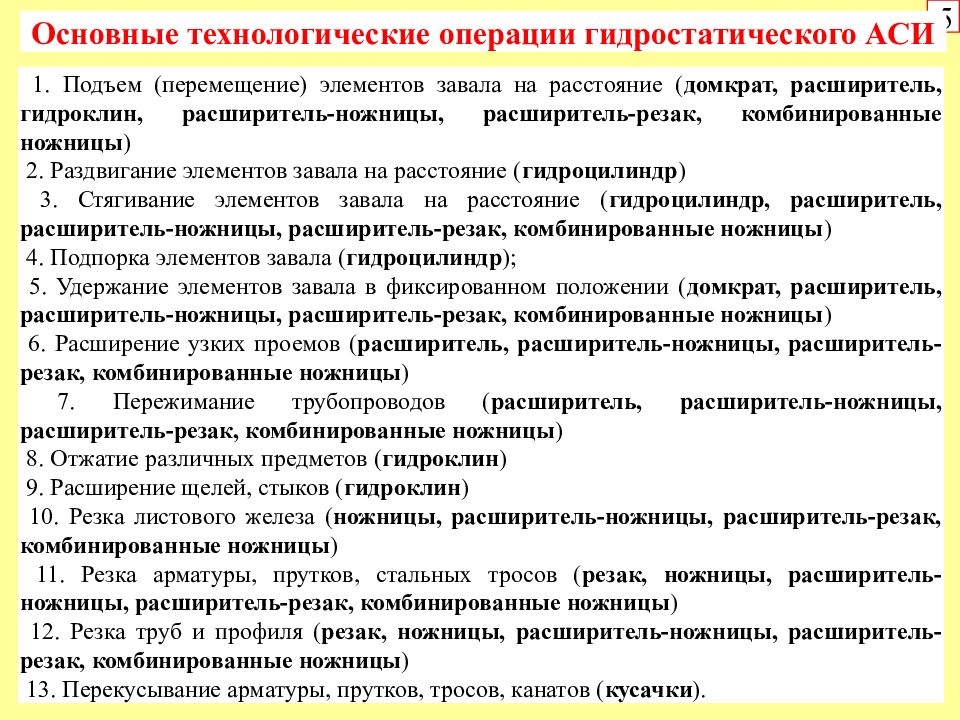

5 Основные технологические операции гидростатического АСИ 1. Подъем (перемещение) элементов завала на расстояние ( домкрат, расширитель, гидроклин, расширитель-ножницы, расширитель-резак, комбинированные ножницы ) 2. Раздвигание элементов завала на расстояние ( гидроцилиндр ) 3. Стягивание элементов завала на расстояние ( гидроцилиндр, расширитель, расширитель-ножницы, расширитель-резак, комбинированные ножницы ) 4. Подпорка элементов завала ( гидроцилиндр ); 5. Удержание элементов завала в фиксированном положении ( домкрат, расширитель, расширитель-ножницы, расширитель-резак, комбинированные ножницы ) 6. Расширение узких проемов ( расширитель, расширитель-ножницы, расширитель-резак, комбинированные ножницы ) 7. Пережимание трубопроводов ( расширитель, расширитель-ножницы, расширитель-резак, комбинированные ножницы ) 8. Отжатие различных предметов ( гидроклин ) 9. Расширение щелей, стыков ( гидроклин ) 10. Резка листового железа ( ножницы, расширитель-ножницы, расширитель-резак, комбинированные ножницы ) 11. Резка арматуры, прутков, стальных тросов ( резак, ножницы, расширитель-ножницы, расширитель-резак, комбинированные ножницы ) 12. Резка труб и профиля ( резак, ножницы, расширитель-ножницы, расширитель-резак, комбинированные ножницы ) 13. Перекусывание арматуры, прутков, тросов, канатов ( кусачки ).

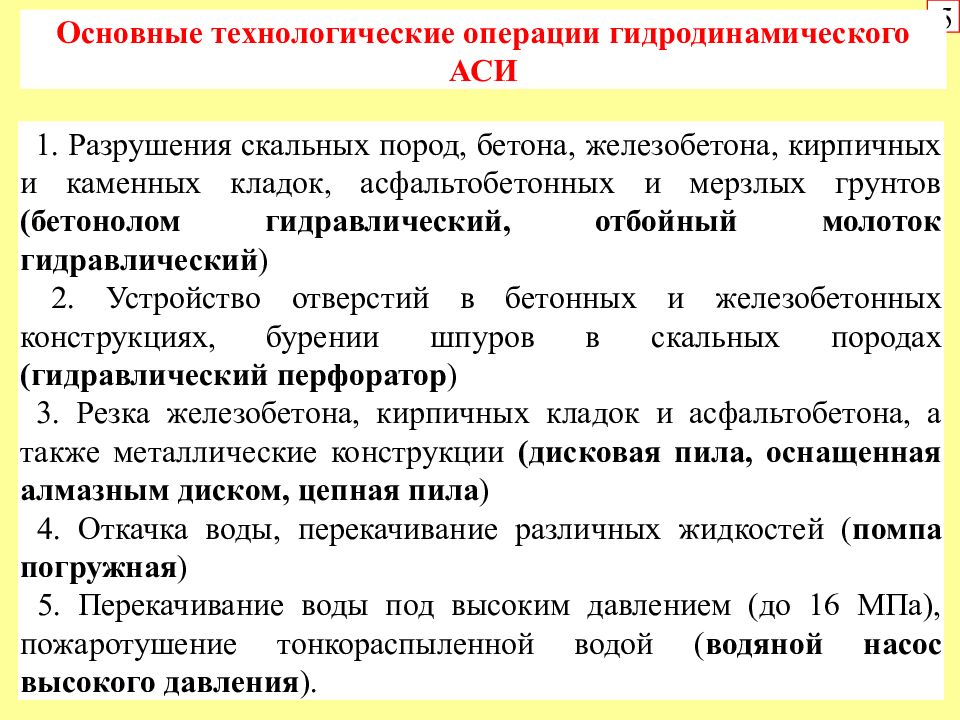

5 Основные технологические операции гидродинамического АСИ 1. Разрушения скальных пород, бетона, железобетона, кирпичных и каменных кладок, асфальтобетонных и мерзлых грунтов (бетонолом гидравлический, отбойный молоток гидравлический ) 2. Устройство отверстий в бетонных и железобетонных конструкциях, бурении шпуров в скальных породах (гидравлический перфоратор ) 3. Резка железобетона, кирпичных кладок и асфальтобетона, а также металлические конструкции (дисковая пила, оснащенная алмазным диском, цепная пила ) 4. Откачка воды, перекачивание различных жидкостей ( помпа погружная ) 5. Перекачивание воды под высоким давлением (до 16 МПа), пожаротушение тонкораспыленной водой ( водяной насос высокого давления ).
Тема: «Назначение, основные параметры, особенности применения гидростатического АСИ «Спрут», «Эконт», «Медведь», «Простор». Состав комплектов и их сравнительные технические характеристик» Учебное занятие № 17 10 октября 2013 г. ТЕХНИЧЕСКИЙ ПОЖАРНО-СПАСАТЕЛЬНЫЙ КОЛЛЕДЖ № 57 Территориальное подразделение «Нагатино-2» 1
4 Основные понятия и определения Гидравлический аварийно-спасательный инструмент (ГАСИ) - это переносной инструмент с гидроприводом, который предназначен для выполнения следующего комплекса работ: - подъема и перемещения элементов завала; - разборки или разрушения строительных и других конструкций; - расширения проемов в завалах; - резки арматуры, листов, различных профилей; - вскрытия металлических дверей и ряда других подобных работ. Комплект аварийно-спасательного переносного инструмента - совокупность нескольких исполнительных устройств, позволяющих осуществить комплекс операций, связанных с выполнением аварийно-спасательных работ. Комплект ГАСИ включает: - источники энергии (насосные станции с механическим приводом или поршневые насосы с ручным приводом ); - блок управления; - набор инструментов с высокими параметрами силовых характеристик.
6 Основные ТХ (и интервалы их значений) рабочего инструмента, входящего в комплекты ГАСИ Наименование инструмента Масса, кг Диаметр перекусывае-мого прутка, мм Раскрытие рычагов (ход поршня), мм Расширяющее (подъемное) усилие, тс Рабочее давление, МПа 1. Ножницы челюстные 9-15,5 16-36 45-185 63; 80 2. Резак 9,5-15,8 32 108-170 63; 80 3. Кусачки 9,5 до 32 80 4. Разжим-ножницы 11-18 18-32 200-360 2,4-6,4 63; 80 5. Резак комбинированный 10,8-16 5-10 (мет. лист) 115-185 1,3-4,0 80 6. Расширитель 15,5-34 500-830 5,2-5,7 63; 80 7. Домкрат 1,5-45 35-575 2-38 25; 63; 80 8. Цилиндр одноштоковый 4,5-18 200-400 12-23 25; 63; 80 9. Цилиндр двухштоковый 9,5-20 200-640 12-23 25; 63;80
Комплект ГАСИ «Спрут» (общий вид) (ООО «Фирма Спрут» - спасательное и промышленное оборудование., Московская область г. Раменское) 8

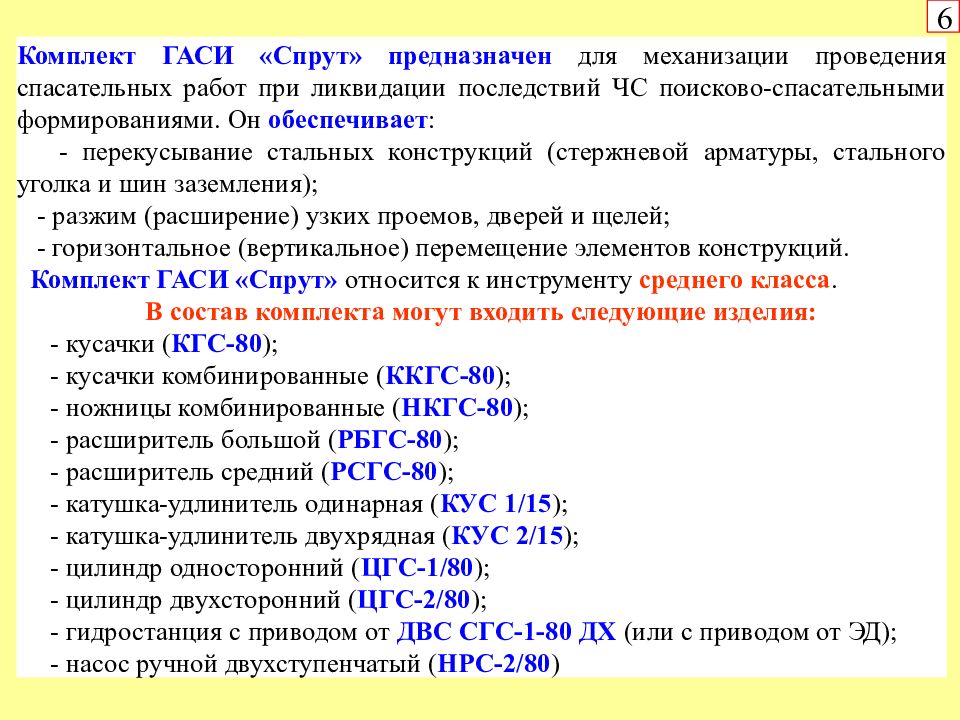

6 Комплект ГАСИ «Спрут» предназначен для механизации проведения спасательных работ при ликвидации последствий ЧС поисково-спасательными формированиями. Он обеспечивает : - перекусывание стальных конструкций (стержневой арматуры, стального уголка и шин заземления); - разжим (расширение) узких проемов, дверей и щелей; - горизонтальное (вертикальное) перемещение элементов конструкций. Комплект ГАСИ «Спрут» относится к инструменту среднего класса. В состав комплекта могут входить следующие изделия: - кусачки ( КГС-80 ); - кусачки комбинированные ( ККГС-80 ); - ножницы комбинированные ( НКГС-80 ); - расширитель большой ( РБГС-80 ); - расширитель средний ( РСГС-80 ); - катушка-удлинитель одинарная ( КУС 1/15 ); - катушка-удлинитель двухрядная ( КУС 2/15 ); - цилиндр односторонний ( ЦГС-1/80 ); - цилиндр двухсторонний ( ЦГС-2/80 ); - гидростанция с приводом от ДВС СГС-1-80 ДХ (или с приводом от ЭД); - насос ручной двухступенчатый ( НРС-2/80 )

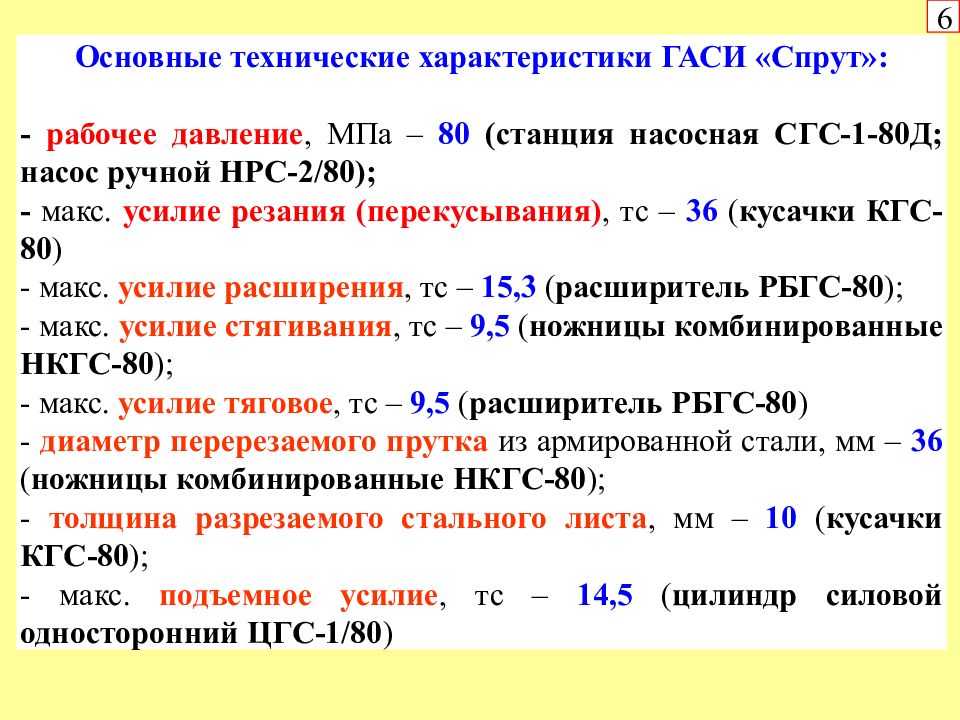

6 Основные технические характеристики ГАСИ «Спрут»: - рабочее давление, МПа – 80 (станция насосная СГС-1-80Д; насос ручной НРС-2/80); - макс. усилие резания (перекусывания), тс – 36 ( кусачки КГС-80 ) - макс. усилие расширения, тс – 15,3 ( расширитель РБГС-80 ); - макс. усилие стягивания, тс – 9,5 ( ножницы комбинированные НКГС-80 ); - макс. усилие тяговое, тс – 9,5 ( расширитель РБГС-80 ) - диаметр перерезаемого прутка из армированной стали, мм – 36 ( ножницы комбинированные НКГС-80 ); - толщина разрезаемого стального листа, мм – 10 ( кусачки КГС-80 ); - макс. подъемное усилие, тс – 14,5 ( цилиндр силовой односторонний ЦГС-1/80 )

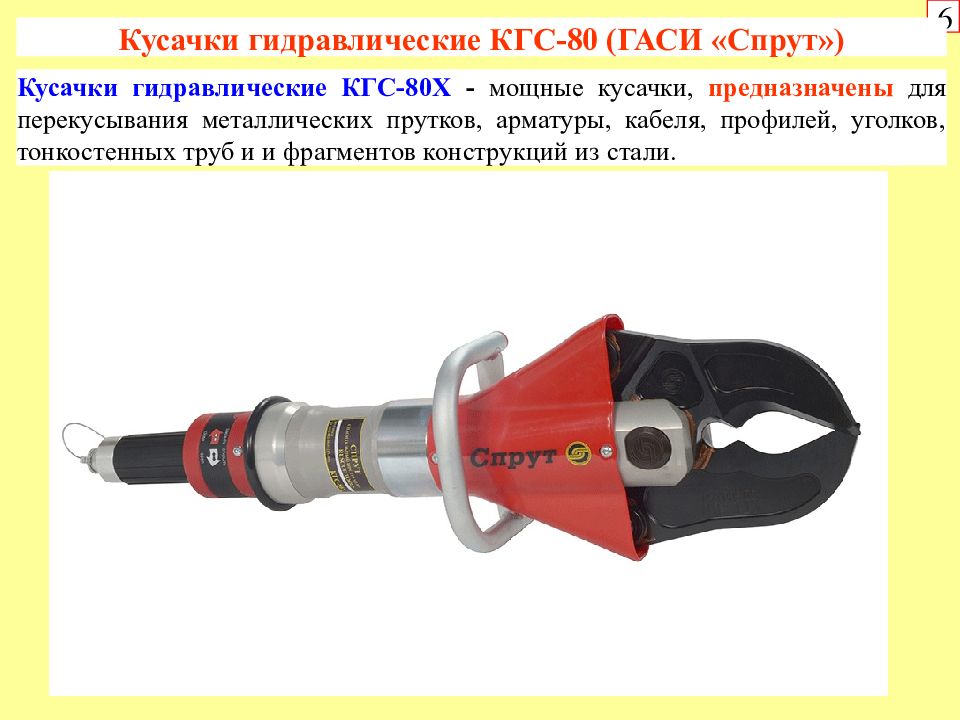

6 Кусачки гидравлические КГС-80 (ГАСИ «Спрут») Кусачки гидравлические КГС-80Х - мощные кусачки, предназначены для перекусывания металлических прутков, арматуры, кабеля, профилей, уголков, тонкостенных труб и и фрагментов конструкций из стали.

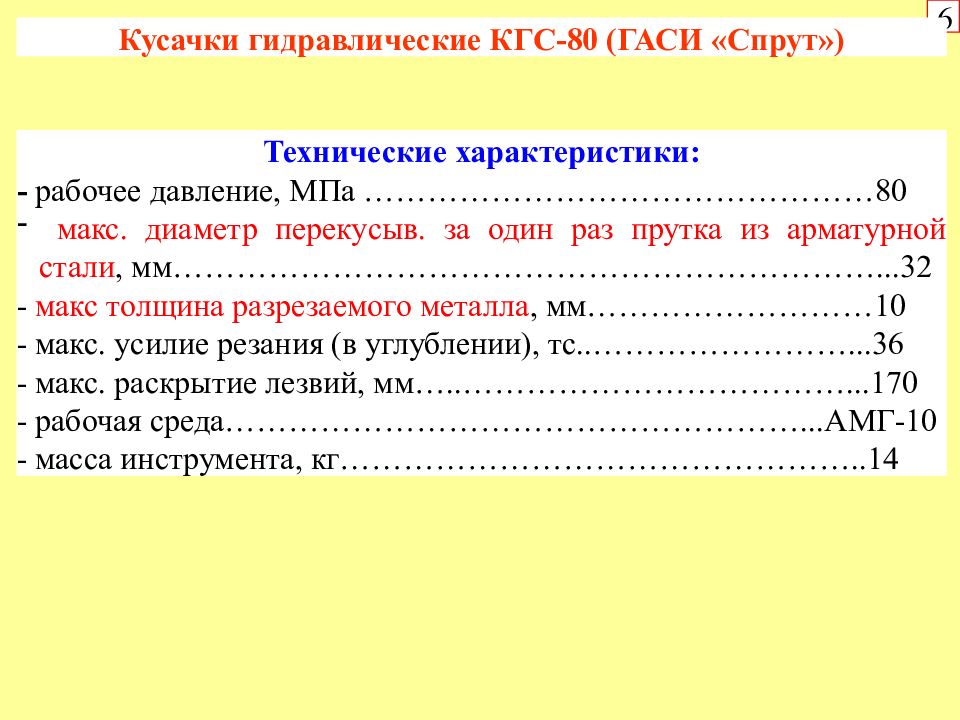

6 Кусачки гидравлические КГС-80 (ГАСИ «Спрут») Технические характеристики: - рабочее давление, МПа …………………………………………80 макс. диаметр перекусыв. за один раз прутка из арматурной стали, мм…………………………………………………………...32 - макс толщина разрезаемого металла, мм………………………10 - макс. усилие резания (в углублении), тс..……………………...36 - макс. раскрытие лезвий, мм…..………………………………...170 - рабочая среда………………………………………………...АМГ-10 - масса инструмента, кг…………………………………………..14

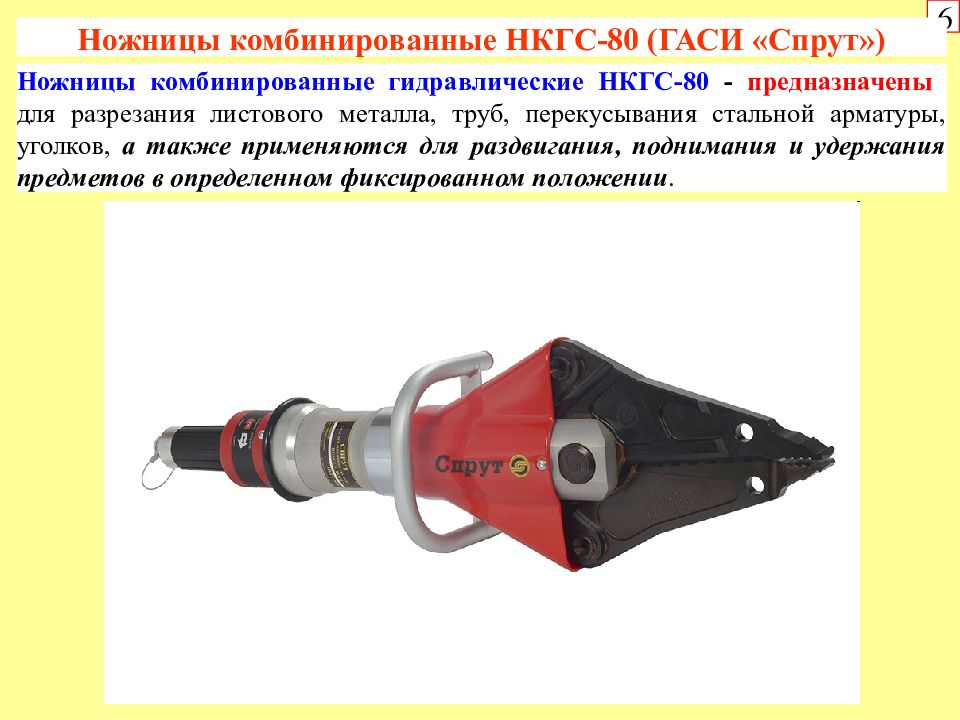

6 Ножницы комбинированные НКГС-80 (ГАСИ «Спрут») Ножницы комбинированные гидравлические НКГС-80 - предназначены для разрезания листового металла, труб, перекусывания стальной арматуры, уголков, а также применяются для раздвигания, поднимания и удержания предметов в определенном фиксированном положении.
6 Ножницы комбинированные НКГС-80 (ГАСИ «Спрут») Технические характеристики: рабочее давление, МПа ……………………………………………………………80 - макс. сила резания, тс……………………………………………………………36,0 макс. диаметр перекусыв. прутка из арматурной стали, мм………………...32-36 - макс толщина разрезаемого металла, мм……………………………………..10-12 - макс. усилие расширяющее, тс………………………………………………….6,4 - макс. раскрытие лезвий, мм……………………………………………………...335 - макс. тяговое усилие, тс…..……………………………………………………...9,5 - масса изделия, кг…………………………………………………………………..14

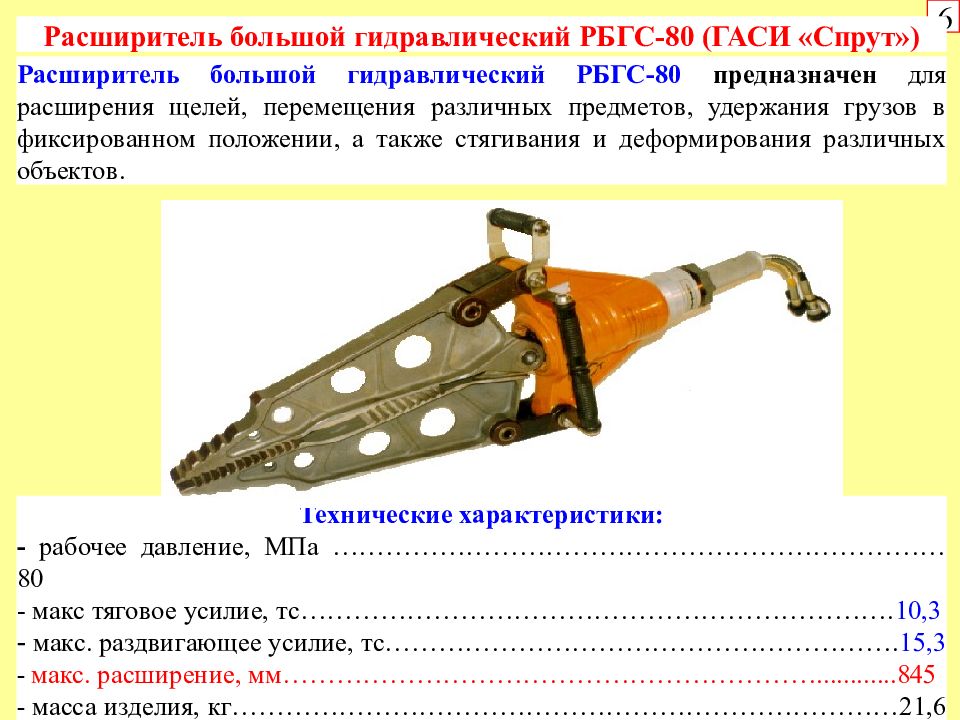

6 Расширитель большой гидравлический РБГС-80 (ГАСИ «Спрут») Расширитель большой гидравлический РБГС-80 предназначен для расширения щелей, перемещения различных предметов, удержания грузов в фиксированном положении, а также стягивания и деформирования различных объектов. Технические характеристики: - рабочее давление, МПа ……………………………………………………………80 - макс тяговое усилие, тс…………………………………………………………. 10,3 - макс. раздвигающее усилие, тс…………………………………………………. 15,3 - макс. расширение, мм……………………………………………………............845 - масса изделия, кг…………………………………………………………………21,6
6 Расширитель средний гидравлический РСГС-80 (ГАСИ «Спрут») Расширитель средний гидравлический РСГС-80 предназначен для расширения щелей, перемещения различных предметов, удержания грузов в фиксированном положении, а также стягивания и деформирования различных объектов. Технические характеристики: - рабочее давление, МПа ……………………………………………………………80 - макс тяговое усилие, тс…………………………………………………………... 5,4 - макс. раздвигающее усилие, тс…………………………………………………. 7,0 - раскрытие челюстей, мм…………………………………………………............795 - масса инструмента, кг……………………………………………………………17,5

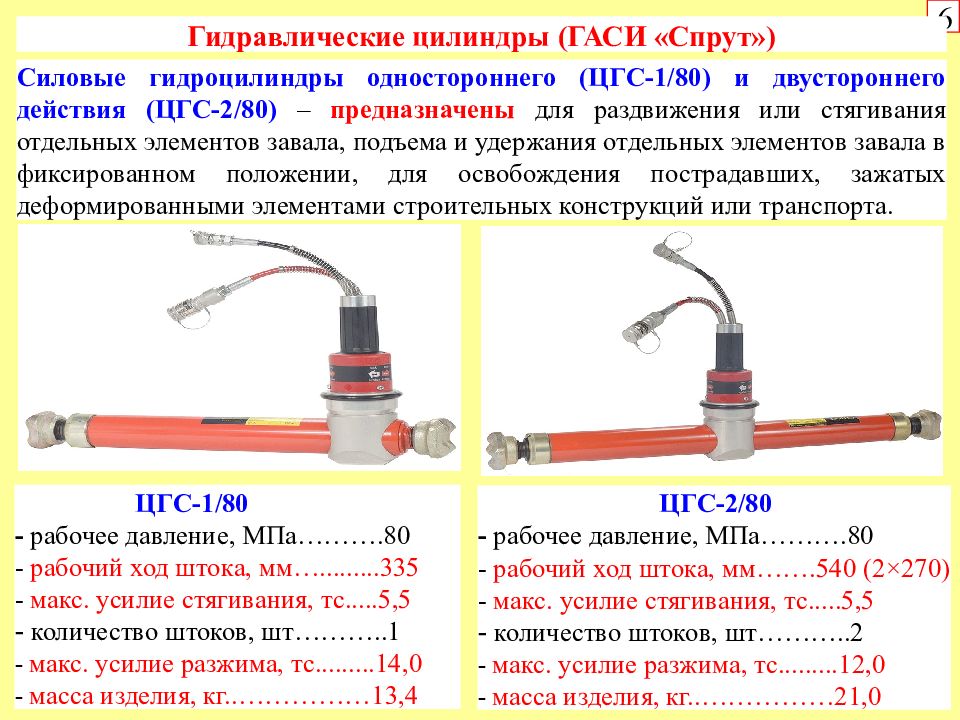

6 Гидравлические цилиндры (ГАСИ «Спрут») Силовые гидроцилиндры одностороннего (ЦГС-1/80) и двустороннего действия (ЦГС-2/80) – предназначены для раздвижения или стягивания отдельных элементов завала, подъема и удержания отдельных элементов завала в фиксированном положении, для освобождения пострадавших, зажатых деформированными элементами строительных конструкций или транспорта. ЦГС-1/80 - рабочее давление, МПа……….80 - рабочий ход штока, мм….........335 - макс. усилие стягивания, тс.....5,5 - количество штоков, шт………..1 - макс. усилие разжима, тс.........14,0 - масса изделия, кг..……………13,4 ЦГС-2/80 - рабочее давление, МПа……….80 - рабочий ход штока, мм…….540 (2 × 270 ) - макс. усилие стягивания, тс.....5,5 - количество штоков, шт………..2 - макс. усилие разжима, тс.........12,0 - масса изделия, кг..……………21,0
6 Насос ручной двухступенчатый НРС-2/80 (ГАСИ «Спрут») Насос ручной двухступенчатый НРС-2/80 предназначен для нагнетания рабочей жидкости под давлением в рабочую полость исполнительных механизмов Технические характеристики: - рабочее давление 1-й ступени/2-й ступени, МПа.........................12,0/80 - макс усилие на рукоятке, кг……………………………………………….........35,0 - емкость бака для масла, л……………..………......................................................1,1 - масса изделия, кг…………………………………………………………………8,0

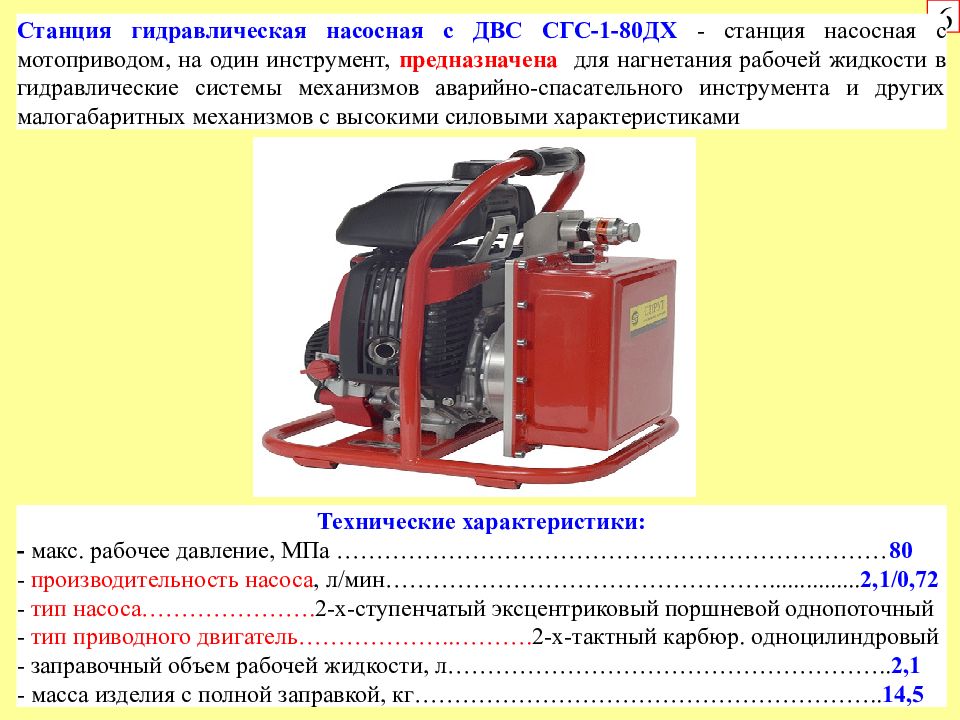

6 Станция гидравлическая насосная с ДВС СГС-1-80ДХ - станция насосная с мотоприводом, на один инструмент, предназначена для нагнетания рабочей жидкости в гидравлические системы механизмов аварийно-спасательного инструмента и других малогабаритных механизмов с высокими силовыми характеристиками Технические характеристики: - макс. рабочее давление, МПа …………………………………………………………… 80 - производительность насоса, л/мин…………………………………………............... 2,1/0,72 - тип насоса…………………. 2-х-ступенчатый эксцентриковый поршневой однопоточный - тип приводного двигатель………………..………. 2-х-тактный карбюр. одноцилиндровый - заправочный объем рабочей жидкости, л……………………………………………….. 2,1 - масса изделия с полной заправкой, кг………………………………………………….. 14,5
6 Станция гидравлическая насосная СГС-1-80ЭМХ - станция насосная с электроприводом, на один инструмент, предназначена для нагнетания рабочей жидкости в гидравлические системы механизмов аварийно-спасательного инструмента и других малогабаритных механизмов с высокими силовыми характеристиками Технические характеристики: - рабочее давление, МПа …………………………………………………………………16/80 - производительность насоса 1-й/2-й ступени, л/мин….…………………………......2,0/0,65 - привод: электродвигатель/мощность, кВт…..………………………………220В, 50Гц/1,1 - заправочный объем рабочей жидкости, л............................................................................2,1 - масса изделия с полной заправкой, кг……………………………………………………23,0
6 Катушка удлинитель однорядная КУС-1/15 - предназначена для подсоединения потребителей (ножницы, расширитель, цилиндр и т.д.) к источнику высокого давления (гидростанция, ручной насос) на необходимое расстояние (до 15 м.) Технические характеристики: - рабочее давление, МПа …………………………………………………………80 - длина рукавов напорного/сливного, м……………………..............................15/15 - масса изделия, кг…………………………………………………………………5,6

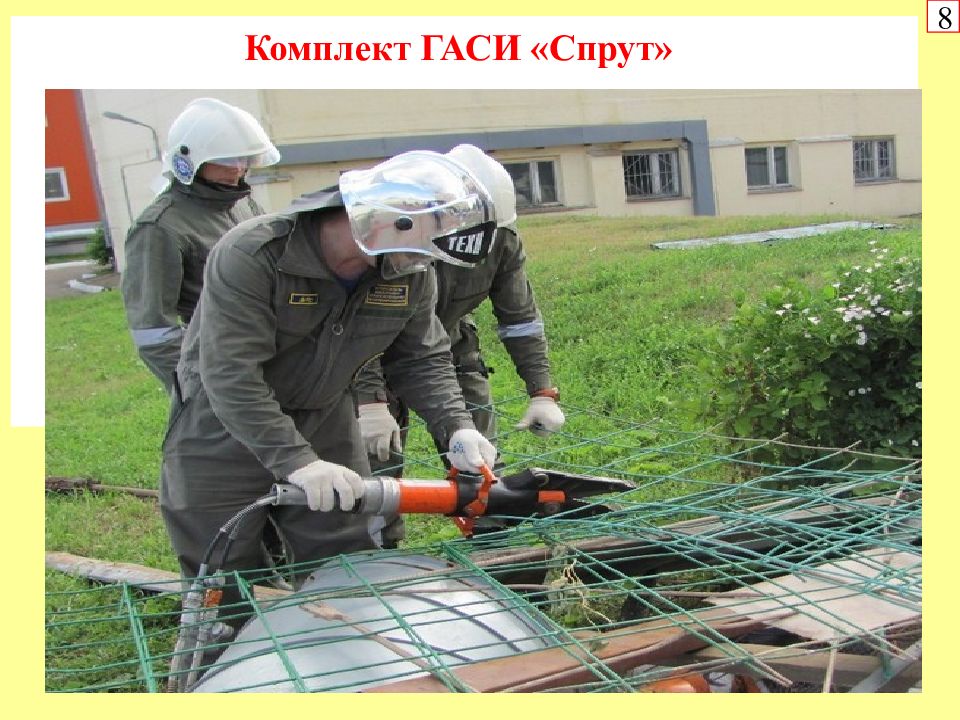

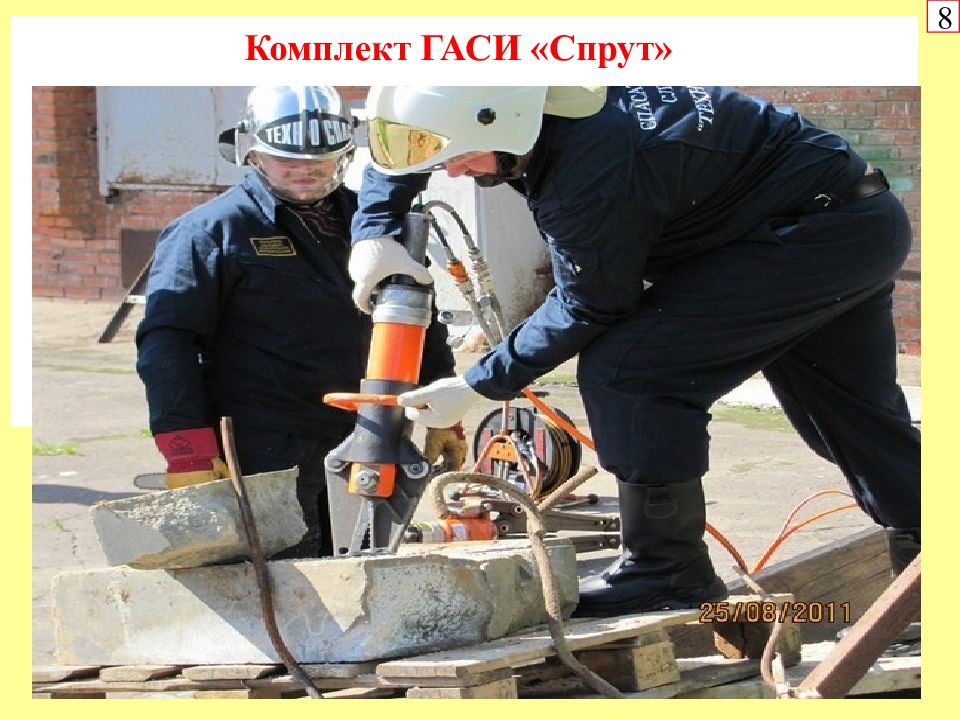

Комплект ГАСИ «Спрут» 8
Комплект ГАСИ «Спрут» 8

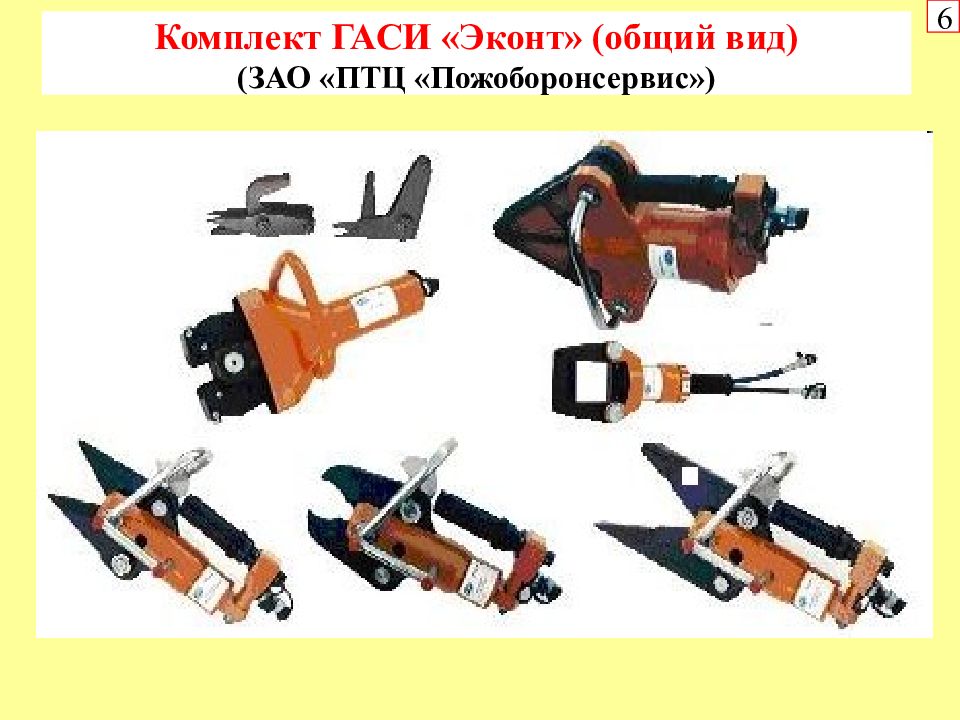

6 Комплект ГАСИ «Эконт» (общий вид) (ЗАО «ПТЦ «Пожоборонсервис»)
6 Комплект ГАСИ «Эконт» (общий вид) (ЗАО «ПТЦ «Пожоборонсервис»)
6 Универсальный комплект ГАСИ «Эконт» предназначен для механизации проведения спасательных работ при ликвидации последствий ЧС поисково-спасательными формированиями. Он обеспечивает выполнения следующих операций: - перекусывание арматурной стали; - подъем и перемещение элементов завала, строительных и других конструкций; - расширение доступа к пострадавшим; - скорейшее освобождение проезжей части дорог в ходе проведения аварийно-спасательных работ. В состав комплекта могут входить следующие изделия: 1. Кусачки гидравлические К-25 2. Кусачки автономные гидравл. К-12 3. Разжим-ножницы гидравл. РН 4-1 4. Резак комбинир. гидравл. РН 4-2 5. Ножницы гидравл. челюстные РН 4-3 6. Расширитель гидравлический Р-20М 7. Домкрат гидравлический ДМ-40 8. Цилиндр тянущий ЦТ-100 9. Цилиндр гидравлический: - одноштоковый ЦС-1 - двухштоковый ЦС-2 10.Станция насосная гидравлическая Эконт-101 (Эконт-102) 11. Насос ручной гидравл. РН-80М 12. Резак тросовой гидравл. РТ-70 13. Резак для кабелей РЭП 14. Вскрыватели: В-20П, В-20У 15. Комплект приспособлений для цилиндров гидравлических КП-1 16. Рукав высокого давления РВД 17. Тренога спасательная ТС-3
6 Основные технические характеристики ГАСИ «Эконт»: - рабочее давление, МПа – 80 (станция насосная Эконт-101; насос ручной РН-80М); - макс. усилие резания (перекусывания), тс – 30 ( разжим-ножницы РН 4-1; резак комбинированный РН 4-2; ножницы челюстные РН 4-3 ) - макс. усилие расширения, тс – 6,5 ( расширитель Р-20 ); - макс. усилие стягивания, тс – 7,5 ( ножницы челюстные РН 4-3 ); - макс. усилие тяговое, тс – 13,0 ( цилиндр двухштоковый ЦС-2 ) - макс. диаметр перекусываемого прутка из армированной стали, мм – 25 ( кусачки К-25 ); - макс. толщина разрезаемого стального листа, мм – 10 ( разжим-ножницы РН 4-1; резак комбинированный РН 4-2 ); - макс. подъемное усилие, тс – 35,0 ( домкрат гидравлический ДМ-40 )

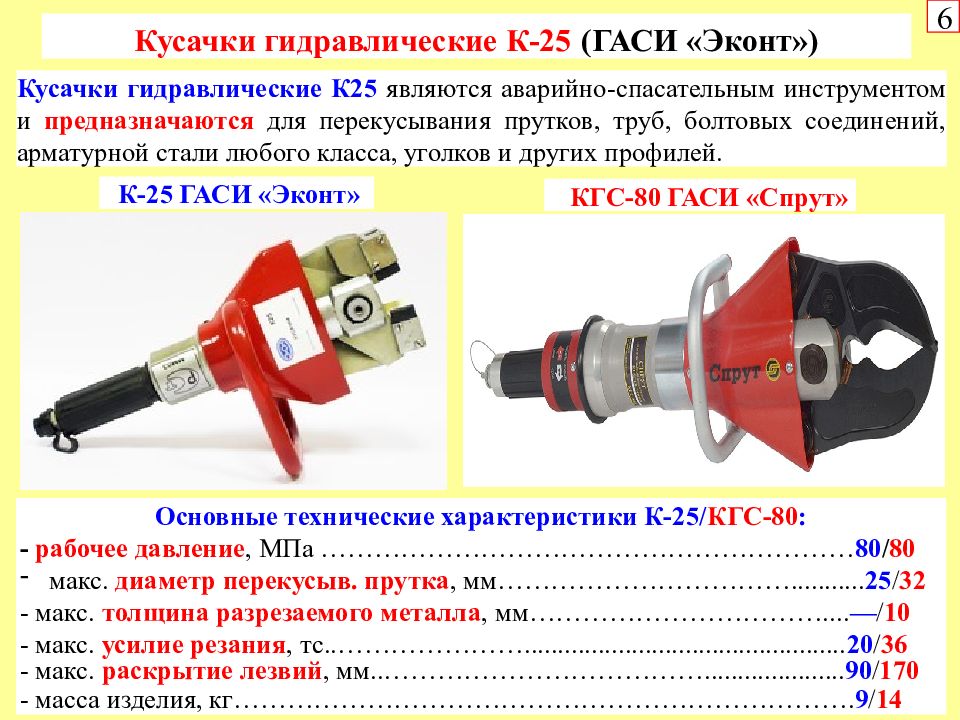

6 Кусачки гидравлические К-25 (ГАСИ «Эконт») Кусачки гидравлические К25 являются аварийно-спасательным инструментом и предназначаются для перекусывания прутков, труб, болтовых соединений, арматурной стали любого класса, уголков и других профилей. К-25 ГАСИ «Эконт» КГС-80 ГАСИ «Спрут» Основные технические характеристики К-25/ КГС-80 : - рабочее давление, МПа …………………………………………………… 80 / 80 макс. диаметр перекусыв. прутка, мм……………………………........... 25 / 32 - макс. толщина разрезаемого металла, мм…………………………….... — / 10 - макс. усилие резания, тс..…………………................................................ 20 / 36 - макс. раскрытие лезвий, мм..………………………………..................... 90 / 170 - масса изделия, кг……………………………………………………………. 9 / 14 К-25 ГАСИ «Эконт»

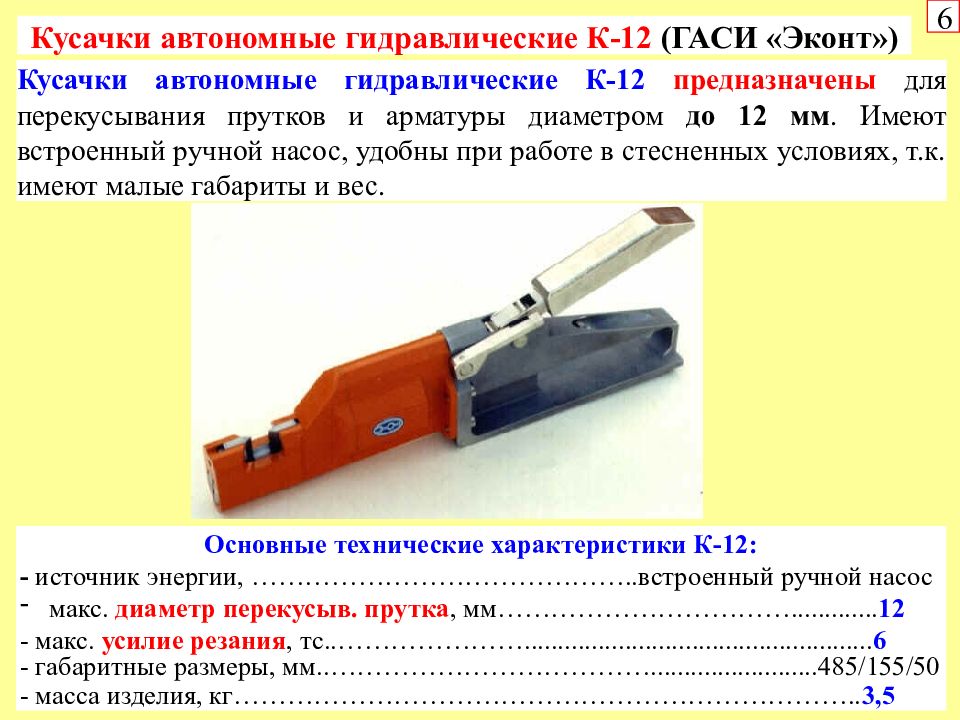

6 Кусачки автономные гидравлические К-12 (ГАСИ «Эконт») Кусачки автономные гидравлические К-12 предназначены для перекусывания прутков и арматуры диаметром до 12 мм. Имеют встроенный ручной насос, удобны при работе в стесненных условиях, т.к. имеют малые габариты и вес. Основные технические характеристики К-12: - источник энергии, ……………………………………..встроенный ручной насос макс. диаметр перекусыв. прутка, мм……………………………............. 12 - макс. усилие резания, тс..………………….................................................... 6 - габаритные размеры, мм..……………………………….........................485/155/50 - масса изделия, кг…………………………………………………………….. 3,5

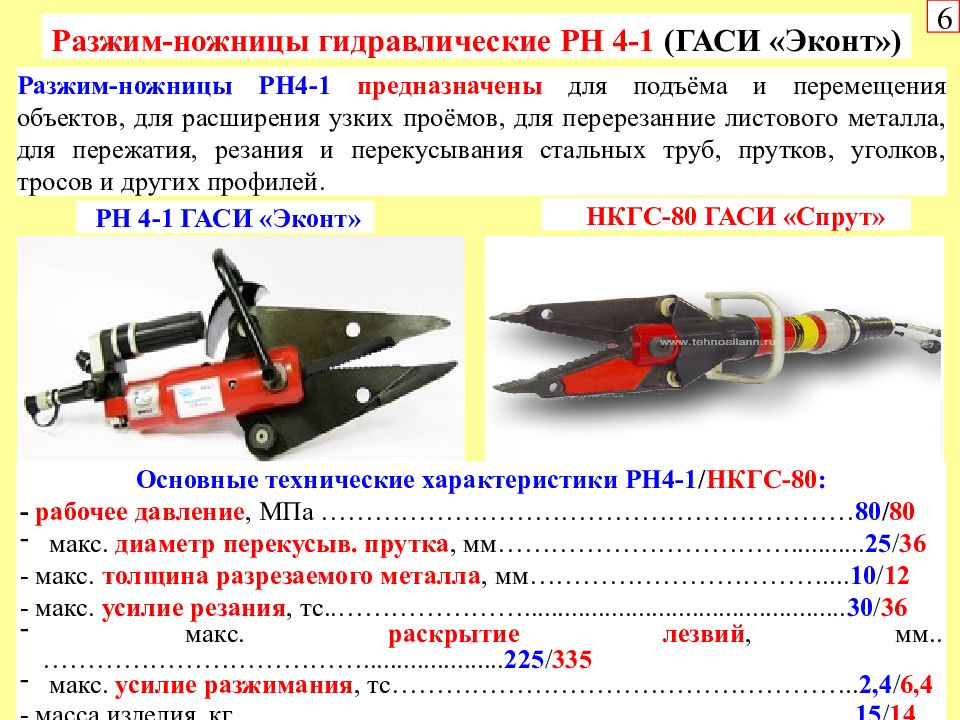

6 Разжим-ножницы гидравлические РН 4-1 (ГАСИ «Эконт») Разжим-ножницы РН4-1 предназначены для подъёма и перемещения объектов, для расширения узких проёмов, для перерезанние листового металла, для пережатия, резания и перекусывания стальных труб, прутков, уголков, тросов и других профилей. РН 4-1 ГАСИ «Эконт» НКГС-80 ГАСИ «Спрут» Основные технические характеристики РН4-1 / НКГС-80 : - рабочее давление, МПа …………………………………………………… 80 / 80 макс. диаметр перекусыв. прутка, мм……………………………........... 25 / 36 - макс. толщина разрезаемого металла, мм…………………………….... 10 / 12 - макс. усилие резания, тс..…………………................................................ 30 / 36 макс. раскрытие лезвий, мм..………………………………..................... 225 / 335 макс. усилие разжимания, тс…………………………………………….. 2,4 / 6,4 - масса изделия, кг……………………………………………………………. 15 / 14

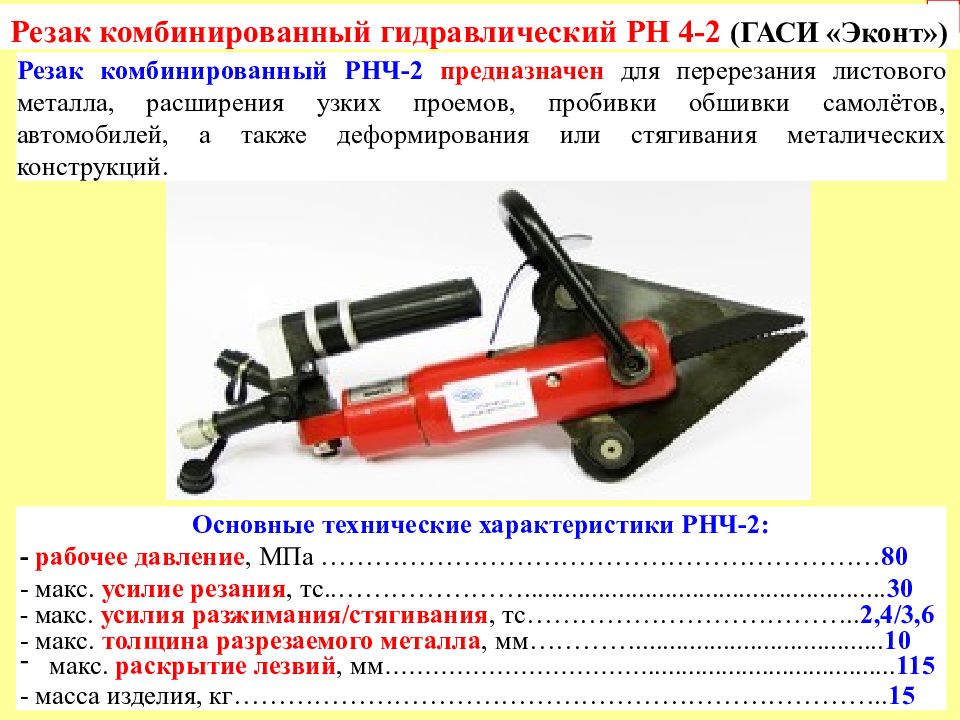

6 Резак комбинированный гидравлический РН 4-2 (ГАСИ «Эконт») Резак комбинированный РНЧ-2 предназначен для перерезания листового металла, расширения узких проемов, пробивки обшивки самолётов, автомобилей, а также деформирования или стягивания металических конструкций. Основные технические характеристики РНЧ-2: - рабочее давление, МПа ……………………………………………………… 80 - макс. усилие резания, тс..…………………...................................................... 30 - макс. усилия разжимания/стягивания, тс……………………………….. 2,4/3,6 - макс. толщина разрезаемого металла, мм…………..................................... 10 макс. раскрытие лезвий, мм ……………………………..................................... 115 - масса изделия, кг……………………………………………………………….. 15

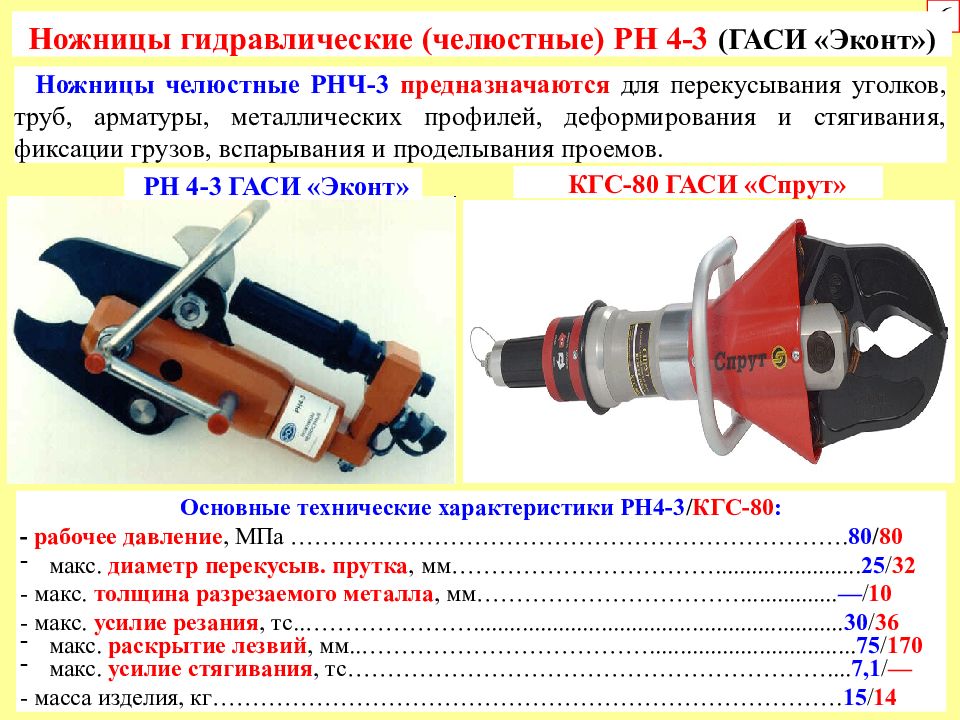

6 Ножницы гидравлические (челюстные) РН 4-3 (ГАСИ «Эконт») Ножницы челюстные РНЧ-3 предназначаются для перекусывания уголков, труб, арматуры, металлических профилей, деформирования и стягивания, фиксации грузов, вспарывания и проделывания проемов. РН 4-3 ГАСИ «Эконт» КГС-80 ГАСИ «Спрут» Основные технические характеристики РН4-3 / КГС-80 : - рабочее давление, МПа ……………………………………………………………. 80 / 80 макс. диаметр перекусыв. прутка, мм……………………………........................ 25 / 32 - макс. толщина разрезаемого металла, мм……………………………................ — / 10 - макс. усилие резания, тс..…………………............................................................. 30 / 36 макс. раскрытие лезвий, мм..……………………………….................................. 75 / 170 макс. усилие стягивания, тс…………………………………………………….... 7,1 / — - масса изделия, кг……………………………………………………………………. 15 / 14

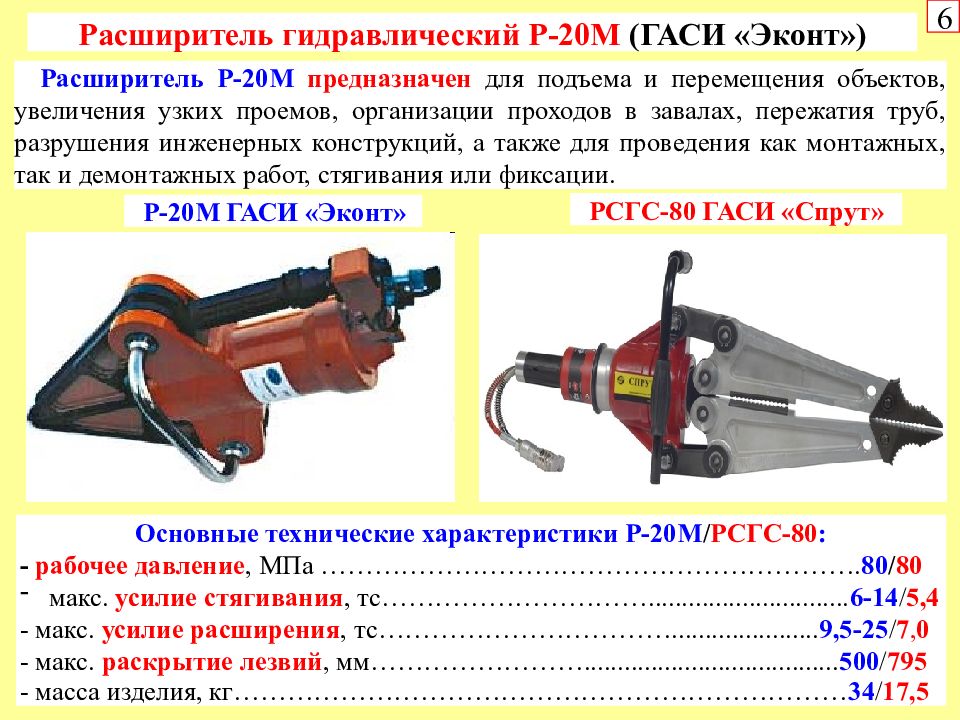

6 Расширитель гидравлический Р-20М (ГАСИ «Эконт») Расширитель Р-20М предназначен для подъема и перемещения объектов, увеличения узких проемов, организации проходов в завалах, пережатия труб, разрушения инженерных конструкций, а также для проведения как монтажных, так и демонтажных работ, стягивания или фиксации. Р-20М ГАСИ «Эконт» РСГС-80 ГАСИ «Спрут» Основные технические характеристики Р-20М / РСГС-80 : - рабочее давление, МПа ……………………………………………………. 80 / 80 макс. усилие стягивания, тс………………………….............................. 6-14 / 5,4 - макс. усилие расширения, тс……………………………...................... 9,5-25 / 7, 0 - макс. раскрытие лезвий, мм……………………...................................... 500 / 795 - масса изделия, кг…………………………………………………………… 34 / 17,5
6 Домкрат малогабаритный гидравлический ДМ-40 (ГАСИ «Эконт») Гидравлический малогабаритный двухступенчатый телескопический домкрат ДМ-40 предназначен для подъема или перемещения различных элементов завала в стесненных условиях. Основные технические характеристики домкрата ДМ-40: - рабочее давление, МПа ……………………………………………………. 80 грузоподъемность 1-й/2-й ступеней, тс……………………….................. 35 /18 - высота в сложенном состоянии, мм……………………............................... 90 - макс. высота подъема, мм……………………………………....................... 160 - масса изделия, кг………………………………………………………………7,1

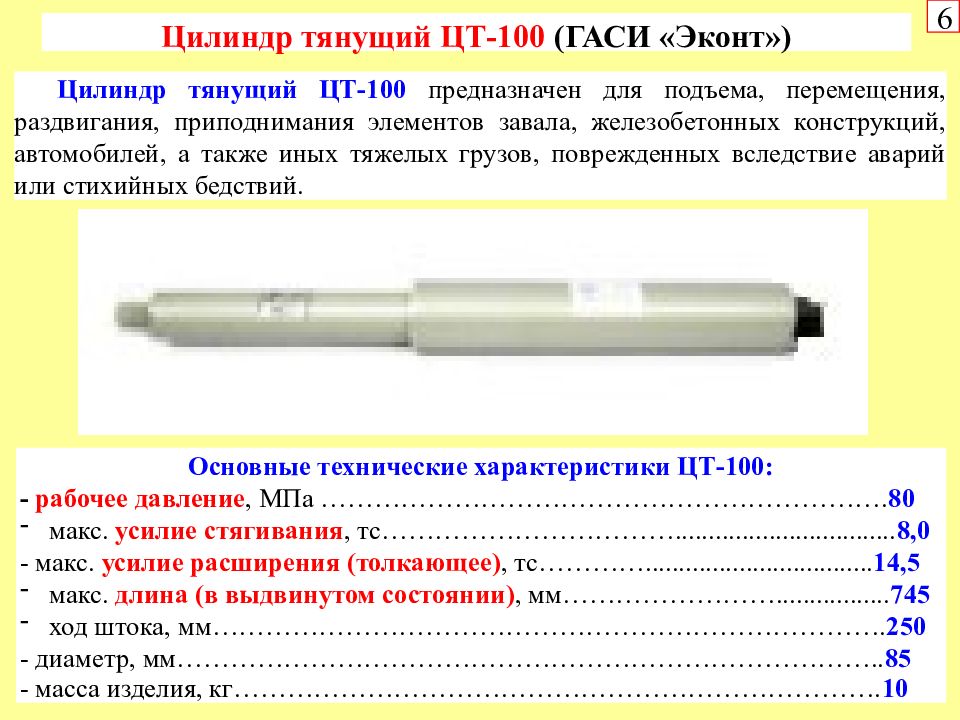

6 Цилиндр тянущий ЦТ-100 (ГАСИ «Эконт») Цилиндр тянущий ЦТ-100 предназначен для подъема, перемещения, раздвигания, приподнимания элементов завала, железобетонных конструкций, автомобилей, а также иных тяжелых грузов, поврежденных вследствие аварий или стихийных бедствий. Основные технические характеристики ЦТ-100: - рабочее давление, МПа ………………………………………………………. 80 макс. усилие стягивания, тс……………………………................................. 8,0 - макс. усилие расширения (толкающее), тс………….................................. 14,5 макс. длина (в выдвинутом состоянии), мм……………………................. 745 ход штока, мм…………………………………………………………………. 250 - диаметр, мм…………………………………………………………………….. 85 - масса изделия, кг………………………………………………………………. 10

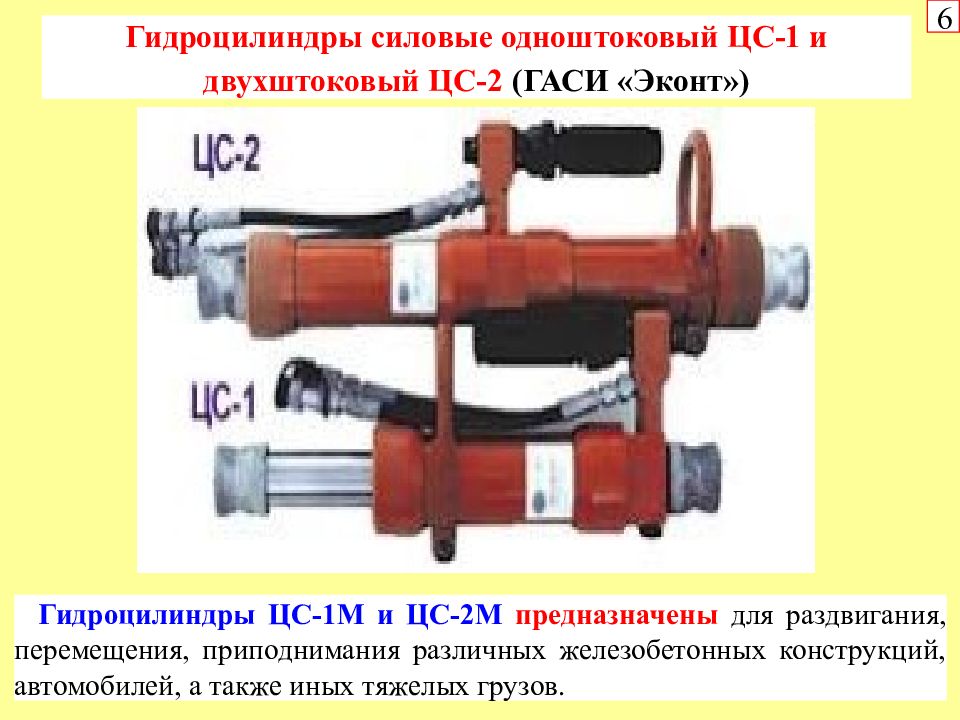

6 Гидроцилиндры силовые одноштоковый ЦС-1 и двухштоковый ЦС-2 (ГАСИ «Эконт») Гидроцилиндры ЦС-1М и ЦС-2М предназначены для раздвигания, перемещения, приподнимания различных железобетонных конструкций, автомобилей, а также иных тяжелых грузов.

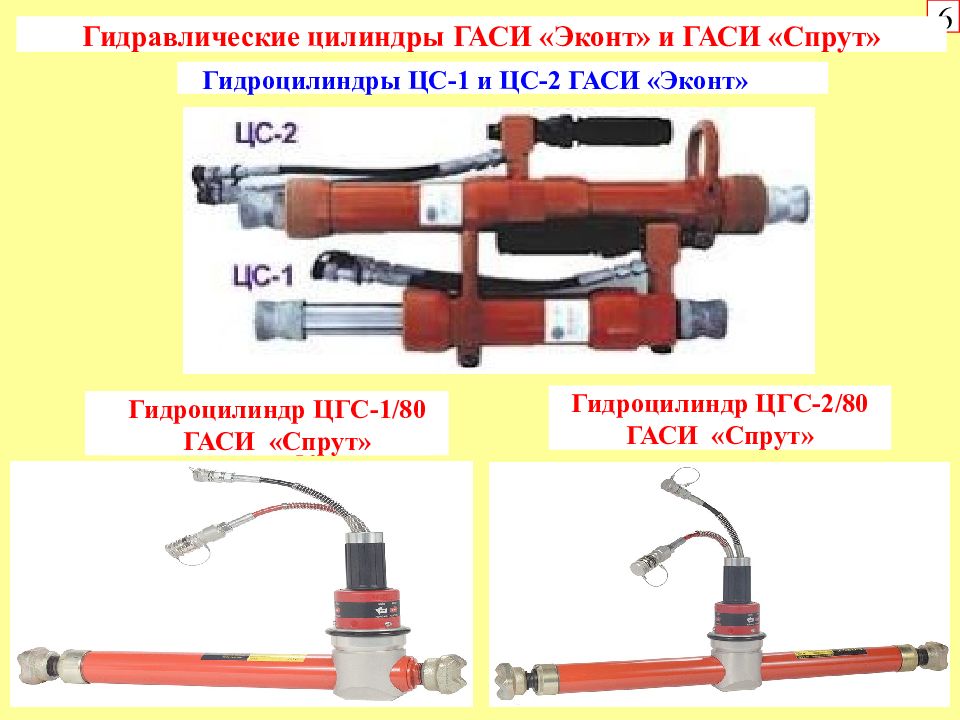

6 Гидравлические цилиндры ГАСИ «Эконт» и ГАСИ «Спрут» Гидроцилиндры ЦС-1 и ЦС-2 ГАСИ «Эконт» Гидроцилиндр ЦГС-1/80 ГАСИ «Спрут» Гидроцилиндр ЦГС-2/80 ГАСИ «Спрут» Гидроцилиндр ЦГС-1/80 ГАСИ «Спрут»
6 ЦГС-1/80 (ГАСИ «Спрут») - рабочее давление, МПа……….80 - рабочий ход штока, мм….........335 - макс. усилие стягивания, тс.....5,5 - макс. усилие разжима, тс.........14,0 - количество штоков, шт………..1 - масса изделия, кг..……………13,4 ЦГС-2/80 (ГАСИ «Спрут») - рабочее давление, МПа……….80 - рабочий ход штока, мм…….540 (2 × 270 ) - макс. усилие стягивания, тс.....5,5 - макс. усилие разжима, тс.........12,0 - количество штоков, шт………..2 - масса изделия, кг..……………21,0 Основные технические характеристики гидроцилиндров силовых одноштоковых ЦС-1 и двухштоковых ЦС-2 (ГАСИ «Эконт») ЦС-1 (ГАСИ «Эконт») - рабочее давление, МПа………… 80 - рабочий ход штока, мм…........... 210 - макс. усилие стягивания, тс....... 13,0 - макс. усилие разжима, тс............ 23,0 - количество штоков, шт………….1 - масса изделия, кг..………………. 11 ЦС-2 (ГАСИ «Эконт») - рабочее давление, МПа………….. 80 - рабочий ход штока, мм……. 420 (2 × 210 ) - макс. усилие стягивания, тс......... 13,0 - макс. усилие разжима, тс.............. 23,0 - количество штоков, шт……………2 - масса изделия, кг..………………… 15

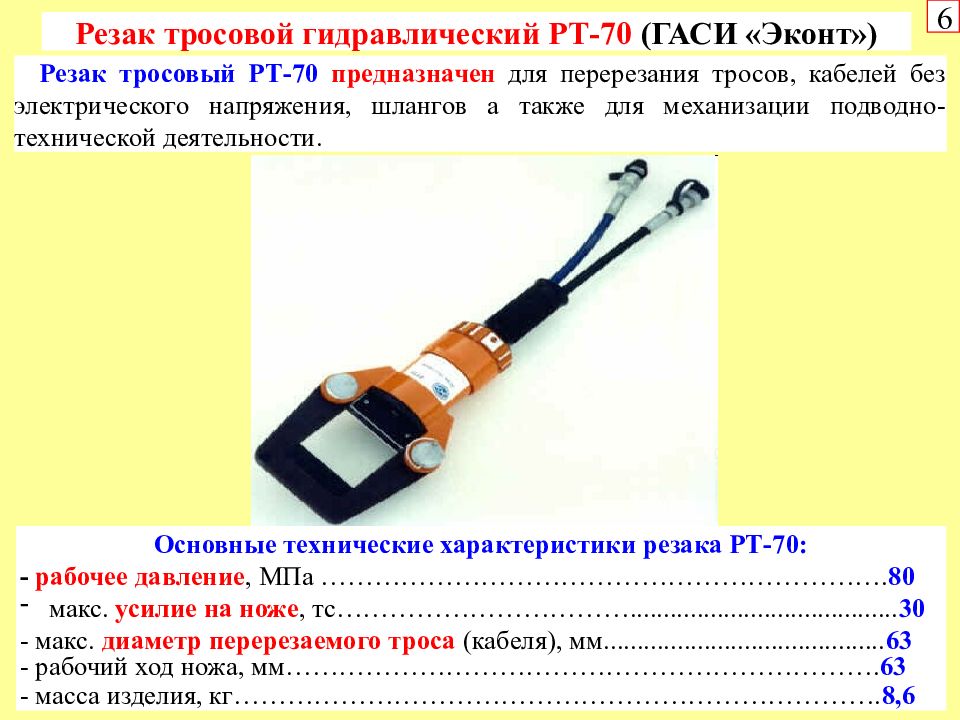

6 Резак тросовой гидравлический РТ-70 (ГАСИ «Эконт») Резак тросовый РТ-70 предназначен для перерезания тросов, кабелей без электрического напряжения, шлангов а также для механизации подводно-технической деятельности. Основные технические характеристики резака РТ-70: - рабочее давление, МПа ………………………………………………………. 80 макс. усилие на ноже, тс……………………………........................................ 30 - макс. диаметр перерезаемого троса (кабеля), мм.......................................... 63 - рабочий ход ножа, мм…………………………………………………………. 63 - масса изделия, кг………………………………………………………………. 8,6

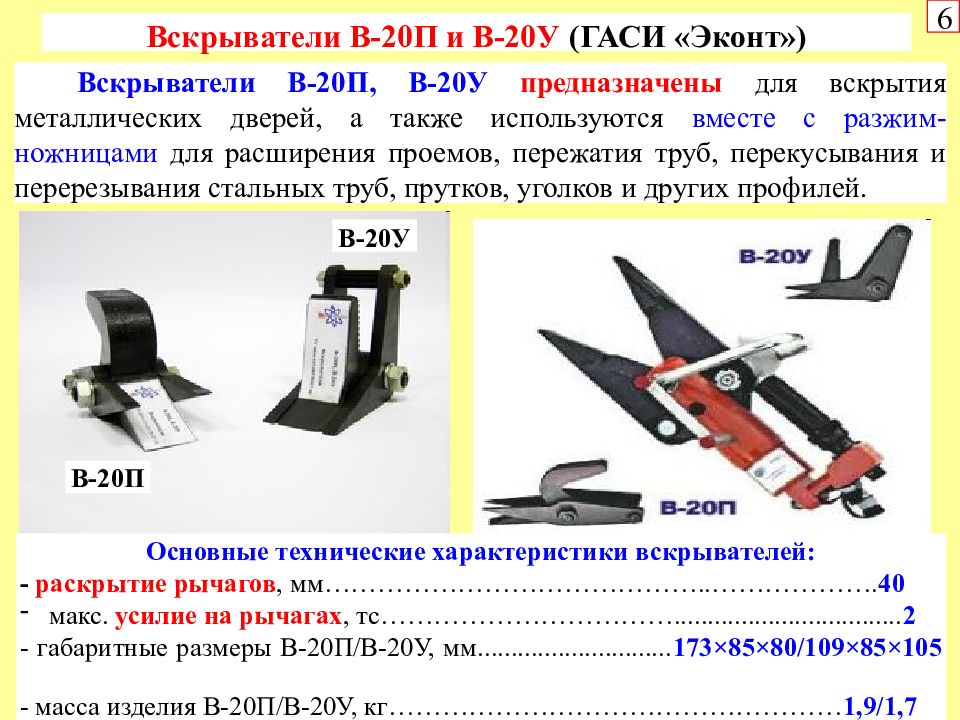

6 Вскрыватели В-20П и В-20У (ГАСИ «Эконт») Вскрыватели В-20П, В-20У предназначены для вскрытия металлических дверей, а также используются вместе с разжим-ножницами для расширения проемов, пережатия труб, перекусывания и перерезывания стальных труб, прутков, уголков и других профилей. Основные технические характеристики вскрывателей: - раскрытие рычагов, мм……………………………………..………………. 40 макс. усилие на рычагах, тс…………………………….................................. 2 - габаритные размеры В-20П/В-20У, мм............................. 173 × 85 × 80/109 × 85 × 105 - масса изделия В-20П/В-20У, кг…………………………………………… 1,9/1,7 В-20У В-20П

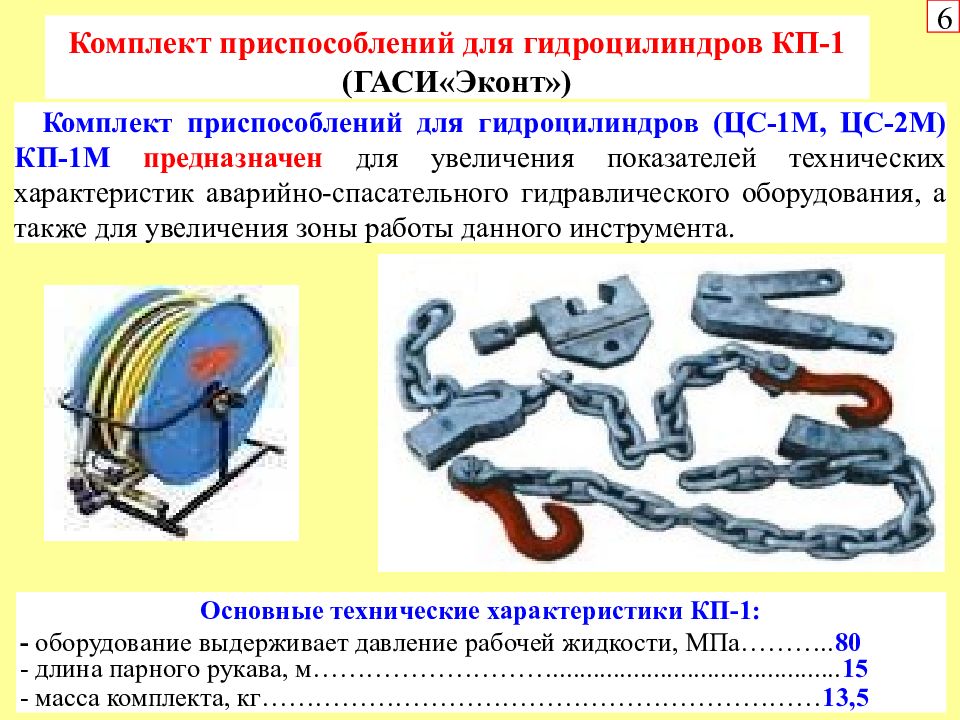

6 Комплект приспособлений для гидроцилиндров КП-1 (ГАСИ«Эконт») Комплект приспособлений для гидроцилиндров (ЦС-1М, ЦС-2М) КП-1М предназначен для увеличения показателей технических характеристик аварийно-спасательного гидравлического оборудования, а также для увеличения зоны работы данного инструмента. Основные технические характеристики КП-1: - оборудование выдерживает давление рабочей жидкости, МПа……….. 80 - длина парного рукава, м………………………........................................... 15 - масса комплекта, кг……………………………………………………… 13,5

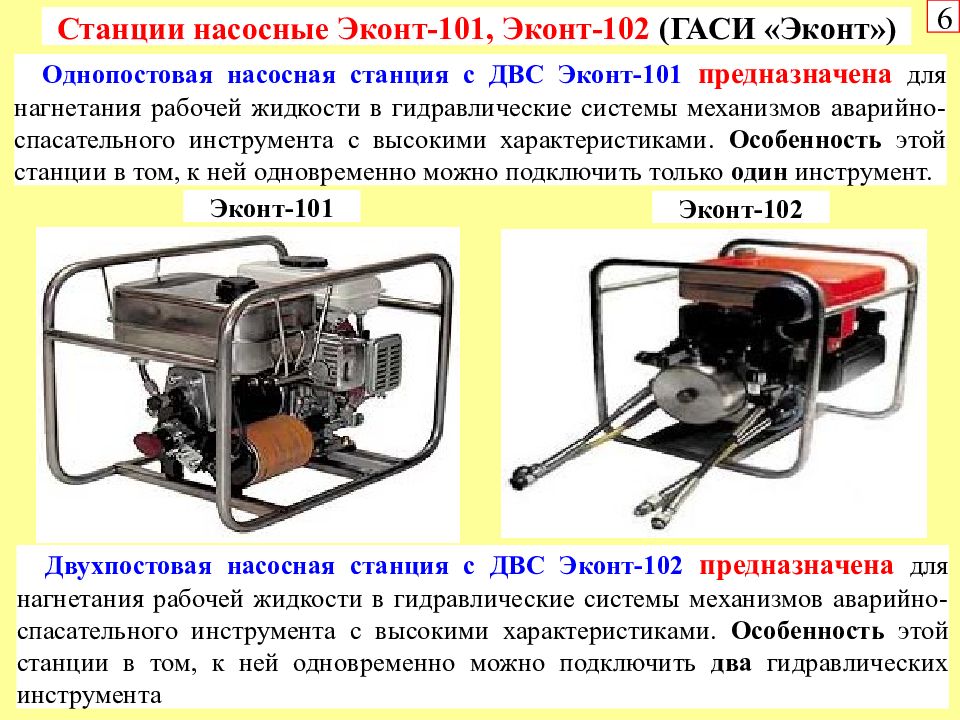

6 Станции насосные Эконт-101, Эконт-102 (ГАСИ «Эконт») Однопостовая насосная станция с ДВС Эконт-101 предназначена для нагнетания рабочей жидкости в гидравлические системы механизмов аварийно-спасательного инструмента с высокими характеристиками. Особенность этой станции в том, к ней одновременно можно подключить только один инструмент. Двухпостовая насосная станция с ДВС Эконт-102 предназначена для нагнетания рабочей жидкости в гидравлические системы механизмов аварийно-спасательного инструмента с высокими характеристиками. Особенность этой станции в том, к ней одновременно можно подключить два гидравлических инструмента Эконт-101 Эконт-102

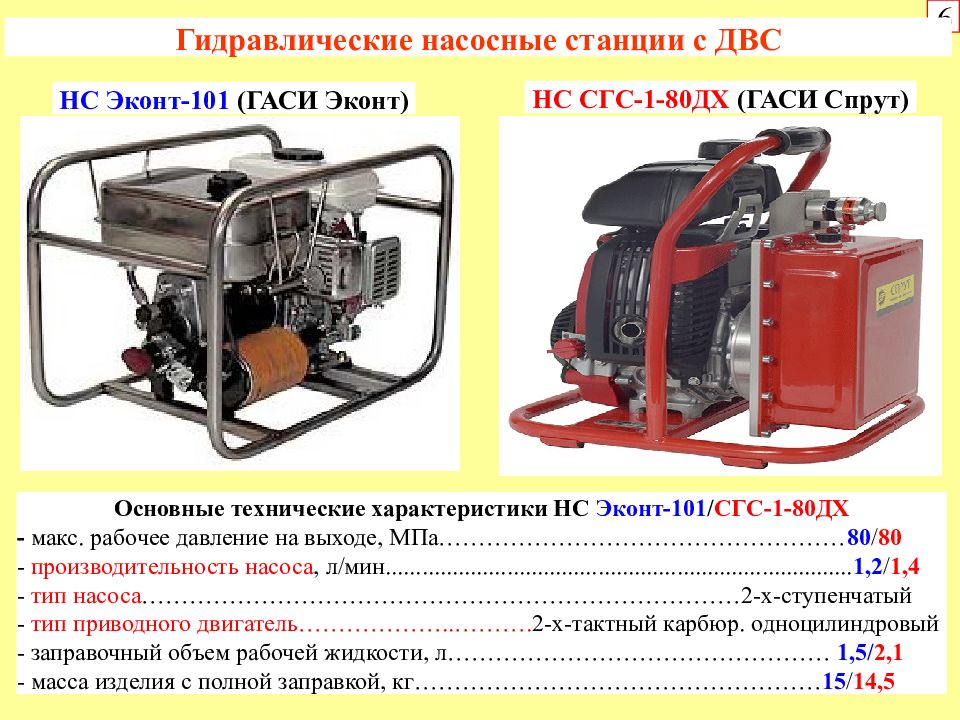

6 Гидравлические насосные станции с ДВС НС Эконт-101 (ГАСИ Эконт) НС СГС-1-80ДХ (ГАСИ Спрут) Основные технические характеристики НС Эконт-101 / СГС-1-80ДХ - макс. рабочее давление на выходе, МПа…………………………………………… 80 / 80 - производительность насоса, л/мин............................................................................. 1,2 / 1,4 - тип насоса …………………………………………………………………2-х-ступенчатый - тип приводного двигатель………………..………. 2-х-тактный карбюр. одноцилиндровый - заправочный объем рабочей жидкости, л………………………………………… 1,5/ 2,1 - масса изделия с полной заправкой, кг…………………………………………… 15 / 14,5
6 Станция насосная Эконт-101 с эл. двигателем (ГАСИ «Эконт») Основные технические характеристики Эконт-101 / СГС-1-80ЭМХ : - рабочее давление, МПа ……………………………………………………………… 100 / 80 - производительность насоса, л/мин….…………………………................................. 1,2 / 2,0 - привод электродвигатель напряжение(В); мощность(кВт)………………… 380 / 220 ; 2,2 / 1,1 - заправочный объем рабочей жидкости, л....................................................................1,5/ 2,1 - масса изделия с полной заправкой, кг……………………………………………..… 30 / 23 Однопостовая насосная станция с ЭД Эконт-101 предназначена для нагнетания рабочей жидкости в гидравлические системы механизмов аварийно-спасательного инструмента с высокими характеристиками. Особенность этой станции в том, к ней одновременно можно подключить только один инструмент. Эконт-101 ГАСИ Эконт СГС-1-80ЭМХ ГАСИ Спрут Однопостовая насосная станция с ЭД Эконт-101 предназначена для нагнетания рабочей жидкости в гидравлические системы механизмов аварийно-спасательного инструмента с высокими характеристиками. Особенность этой станции в том, к ней одновременно можно подключить только один инструмент. Эконт-101 ГАСИ Эконт СГС-1-80ЭМХ ГАСИ Спрут

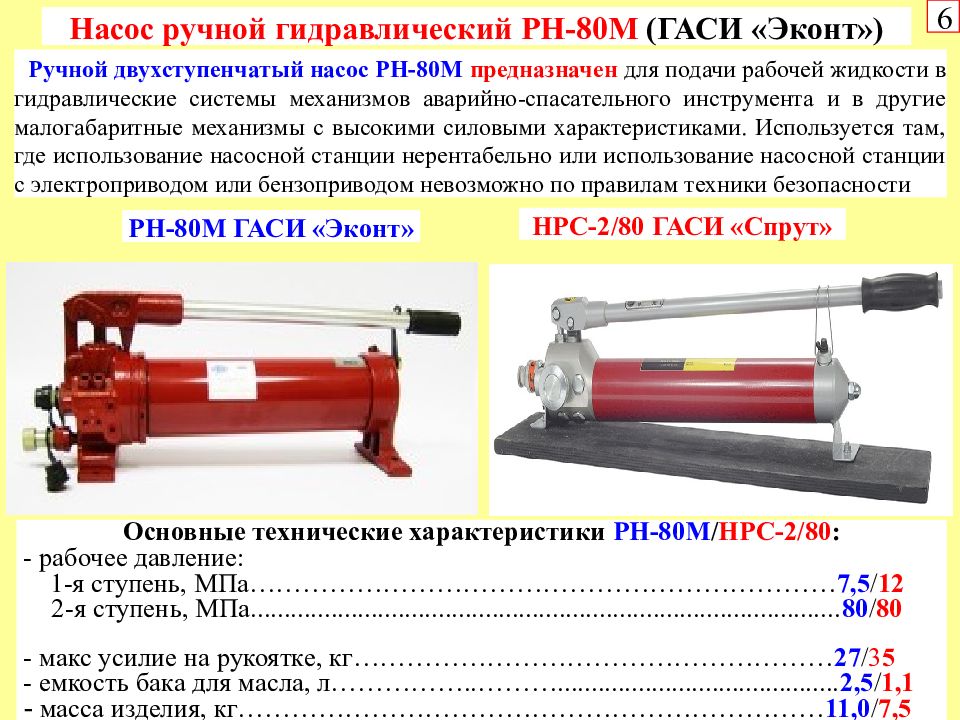

6 Насос ручной гидравлический РН-80М (ГАСИ «Эконт») Ручной двухступенчатый насос РН-80М предназначен для подачи рабочей жидкости в гидравлические системы механизмов аварийно-спасательного инструмента и в другие малогабаритные механизмы с высокими силовыми характеристиками. Используется там, где использование насосной станции нерентабельно или использование насосной станции с электроприводом или бензоприводом невозможно по правилам техники безопасности Основные технические характеристики РН-80М / НРС-2/80 : - рабочее давление: 1-я ступень, МПа………………………………………………………… 7,5 / 12 2-я ступень, МПа........................................................................................ 80 / 80 - макс усилие на рукоятке, кг……………………………………………… 27 / 3 5 - емкость бака для масла, л……………..……….......................................... 2,5 / 1,1 - масса изделия, кг………………………………………………………… 11,0 / 7,5 РН-80М ГАСИ «Эконт» НРС-2/80 ГАСИ «Спрут»
6 Тренога ТС-3 (ГАСИ «Эконт»)

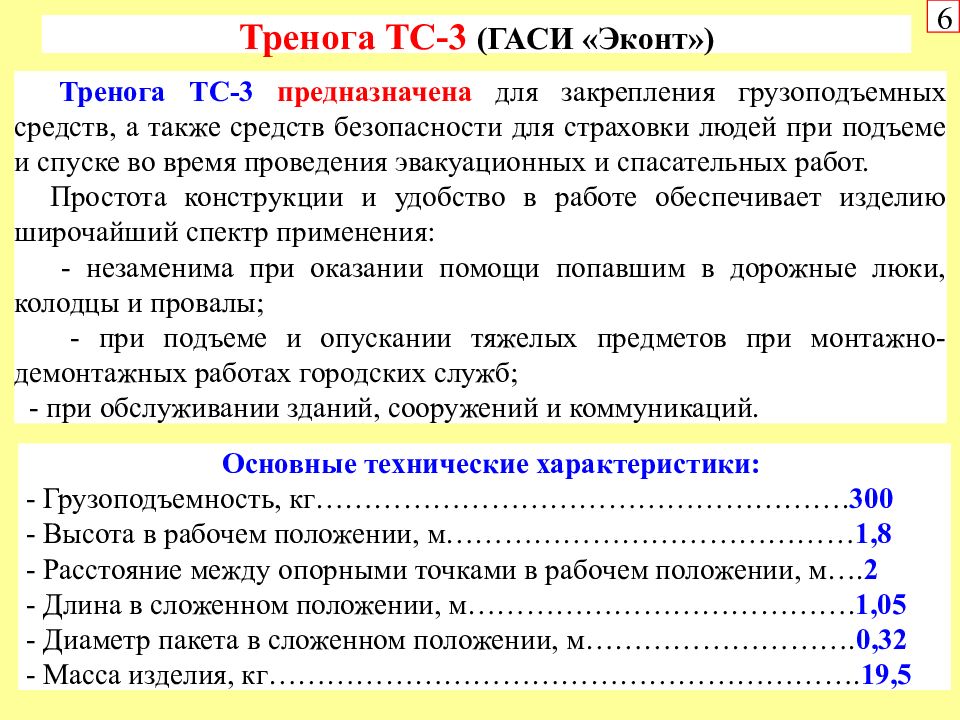

6 Тренога ТС-3 (ГАСИ «Эконт») Тренога ТС-3 предназначена для закрепления грузоподъемных средств, а также средств безопасности для страховки людей при подъеме и спуске во время проведения эвакуационных и спасательных работ. Простота конструкции и удобство в работе обеспечивает изделию широчайший спектр применения: - незаменима при оказании помощи попавшим в дорожные люки, колодцы и провалы; - при подъеме и опускании тяжелых предметов при монтажно-демонтажных работах городских служб; - при обслуживании зданий, сооружений и коммуникаций. Основные технические характеристики: - Грузоподъемность, кг………………………………………………. 300 - Высота в рабочем положении, м…………………………………… 1,8 - Расстояние между опорными точками в рабочем положении, м…. 2 - Длина в сложенном положении, м…………………………………. 1,05 - Диаметр пакета в сложенном положении, м………………………. 0,32 - Масса изделия, кг……………………………………………………. 19,5
6 Удлинитель барабанный УБ-1/15 с парным рукавом высокого давления Технические характеристики : - условный проход, мм………………… 6 - рабочее давление, МПа……………… 80 - испытательное давление, МПа…….. 100 - разрушающее давление, МПа……… 190 - рабочая жидкость………масло АМГ-10, масло ВМГ3 - длина парного рукава, м…………..... 15 - масса рукава, кг……………………… 2,2 - масса изделия в комплекте, кг……… 7,5 Удлинитель барабанный УБ-1/15 предназначен для передачи гидравлической энергии от источника энергии к гидравлическому инструменту. Особенности эксплуатации : применяется в комплекте с гидростанцией для увеличения зоны работ гидравлического инструмента.

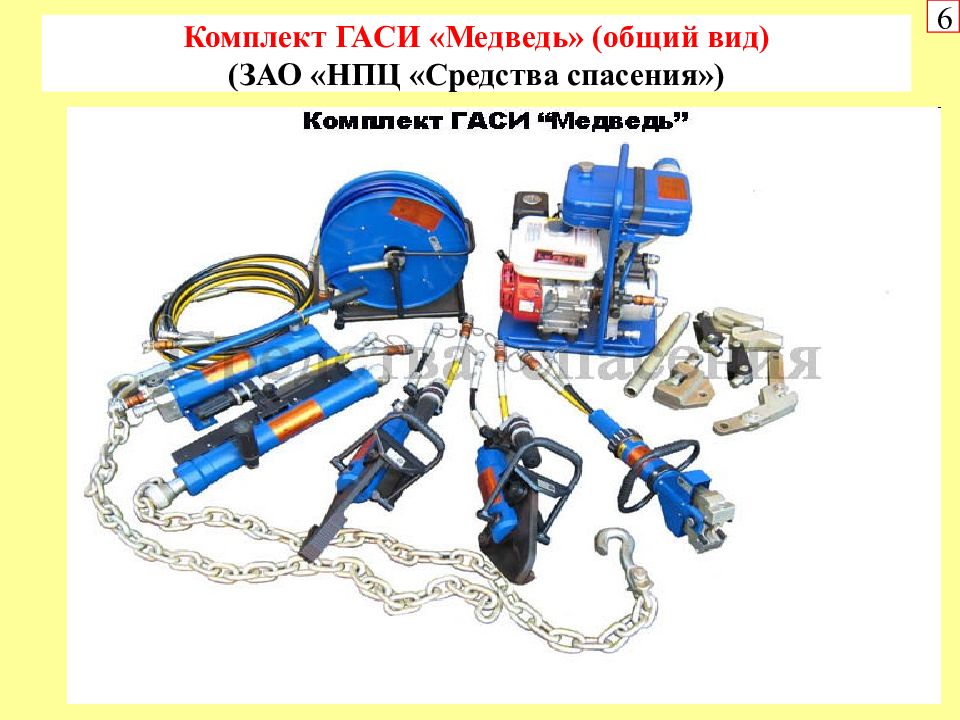

6 Комплект ГАСИ «Медведь» (общий вид) (ЗАО «НПЦ «Средства спасения»)
Основные технические характеристики ГАСИ «Медведь»: - рабочее давление, МПа – 80 (станция насосная НС 2080-2М1; насос ручной РН-2080М); - макс. усилие резания, тс - 36 (резак универсальный РУ-2080М); - макс. усилие расширения, тс – 12 (силовой цилиндр СЦ-2080-1М) ; - макс. усилие тянущее (тяговое), тс – 5 (силовой цилиндр СЦ-2080-1М) ; - макс. диаметр перекусываемого стальн. прутка, мм – 32 (кусачки специальные КС-2080М); - макс. диаметр перерезаемой стальн. трубы, мм – 100 ( резак универсальный РУ-2080М ); - макс. толщина разрезаемого стальн. листа, мм – 15 (ножницы комбинированные НК-2080М); - макс. подъемное усилие, тс – 12 ( силовой цилиндр СЦ-2080-1М )

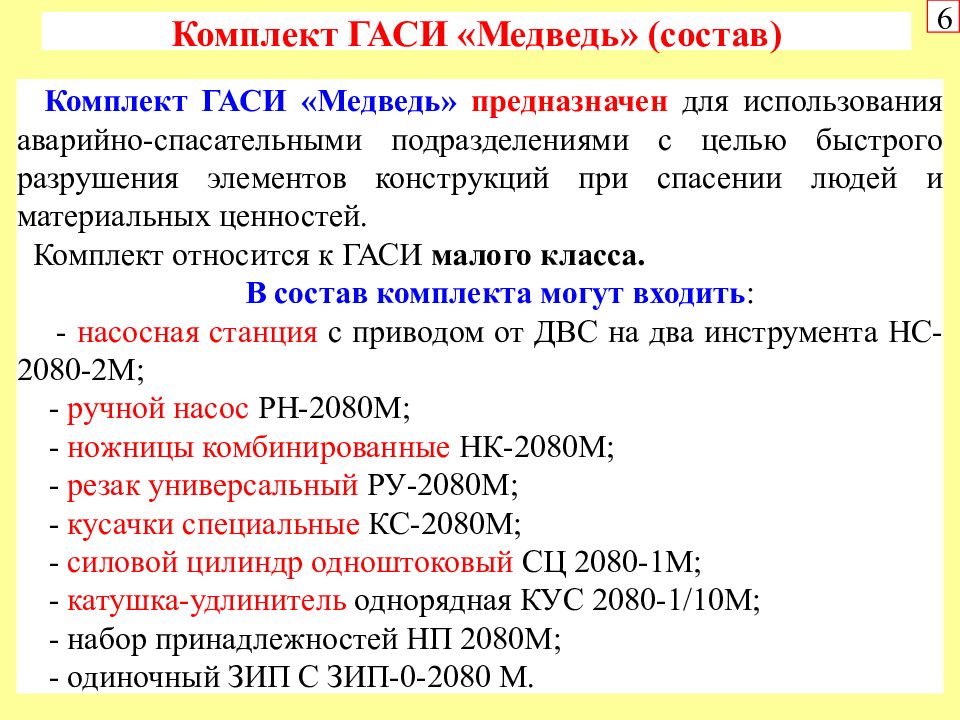

6 Комплект ГАСИ «Медведь» (состав) Комплект ГАСИ «Медведь» предназначен для использования аварийно-спасательными подразделениями с целью быстрого разрушения элементов конструкций при спасении людей и материальных ценностей. Комплект относится к ГАСИ малого класса. В состав комплекта могут входить : - насосная станция с приводом от ДВС на два инструмента НС-2080-2М; - ручной насос РН-2080М; - ножницы комбинированные НК-2080М; - резак универсальный РУ-2080М; - кусачки специальные КС-2080М; - силовой цилиндр одноштоковый СЦ 2080-1М; - катушка-удлинитель однорядная КУС 2080-1/10М; - набор принадлежностей НП 2080М; - одиночный ЗИП С ЗИП-0-2080 М.

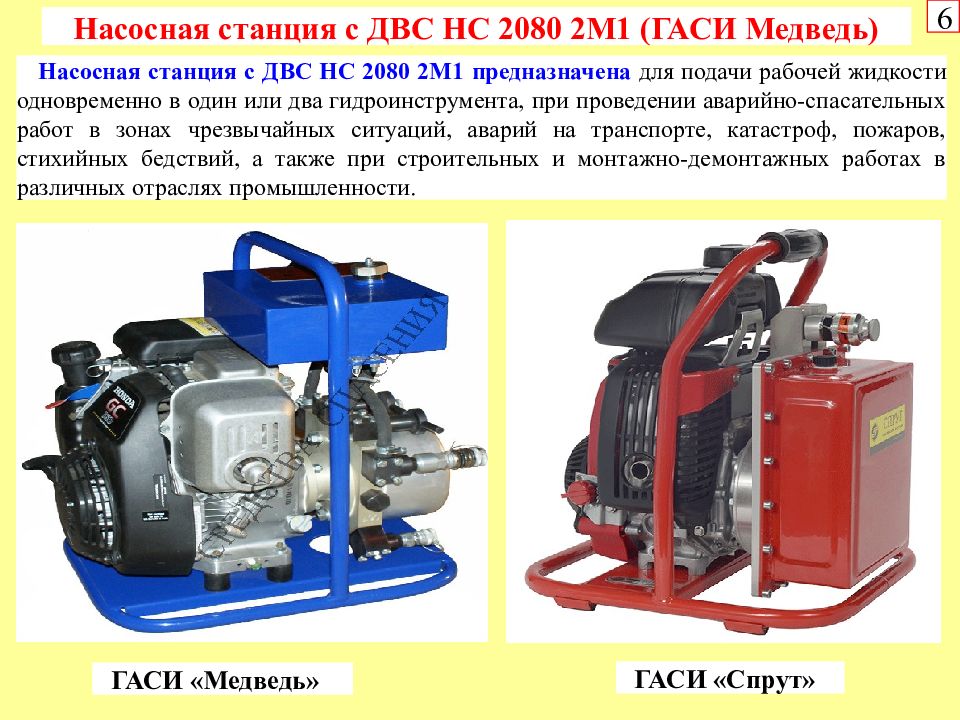

6 Насосная станция с ДВС НС 2080 2М1 (ГАСИ Медведь) Насосная станция с ДВС НС 2080 2М1 предназначена для подачи рабочей жидкости одновременно в один или два гидроинструмента, при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций, аварий на транспорте, катастроф, пожаров, стихийных бедствий, а также при строительных и монтажно-демонтажных работах в различных отраслях промышленности. ГАСИ «Медведь» ГАСИ «Спрут»
6 Технические характеристики насосной станции НС 2080 2М1 (ГАСИ Медведь): макс. рабочее давление, МПа……………………………………………. 80 тип насосной станции…………………………………………….. двухпостовая - производительность насоса, л/мин…………......................................... 2 × 0,8 - тип насоса ………………………………………………………. одноступенчатый тип приводного двигателя……………… … 4-х-тактный карбюраторный одноцилиндровый - макс. мощность двигателя, кВт………………………………….......... 3,7 - заправочный объем рабочей жидкости, л.................................................. 5 - масса изделия с полной заправкой, кг..…………………………………. 30 Технические характеристики насосной станции СГС-1-80ДХ (ГАСИ Спрут) : макс. рабочее давление, МПа………………………………………………. 80 тип насосной станции………………………………………………. однопостовая - производительность насоса, л/мин.............................................................. 1,4 - тип насоса ………………………………………………………. 2-х-ступенчатый тип приводного двигатель.. 2-х-тактный карбюраторный одноцилиндровый - макс. мощность двигателя………………………………………….. - заправочный объем рабочей жидкости, л………………………………… 2,1 - масса изделия с полной заправкой, кг…………………………………… 14,5

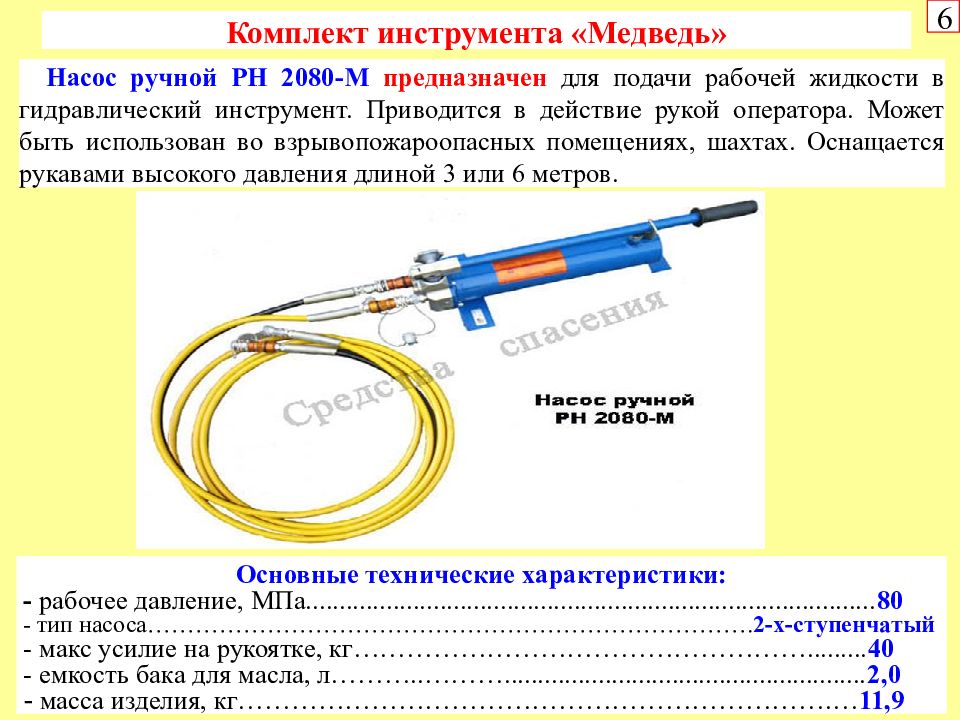

6 Комплект инструмента «Медведь» Насос ручной РН 2080-М предназначен для подачи рабочей жидкости в гидравлический инструмент. Приводится в действие рукой оператора. Может быть использован во взрывопожароопасных помещениях, шахтах. Оснащается рукавами высокого давления длиной 3 или 6 метров. Основные технические характеристики: - рабочее давление, МПа..................................................................................... 80 - тип насоса…………………………………………………………………. 2-х-ступенчатый - макс усилие на рукоятке, кг……………………………………………......... 40 - емкость бака для масла, л………..………...................................................... 2,0 - масса изделия, кг………………………………………………………….… 11,9

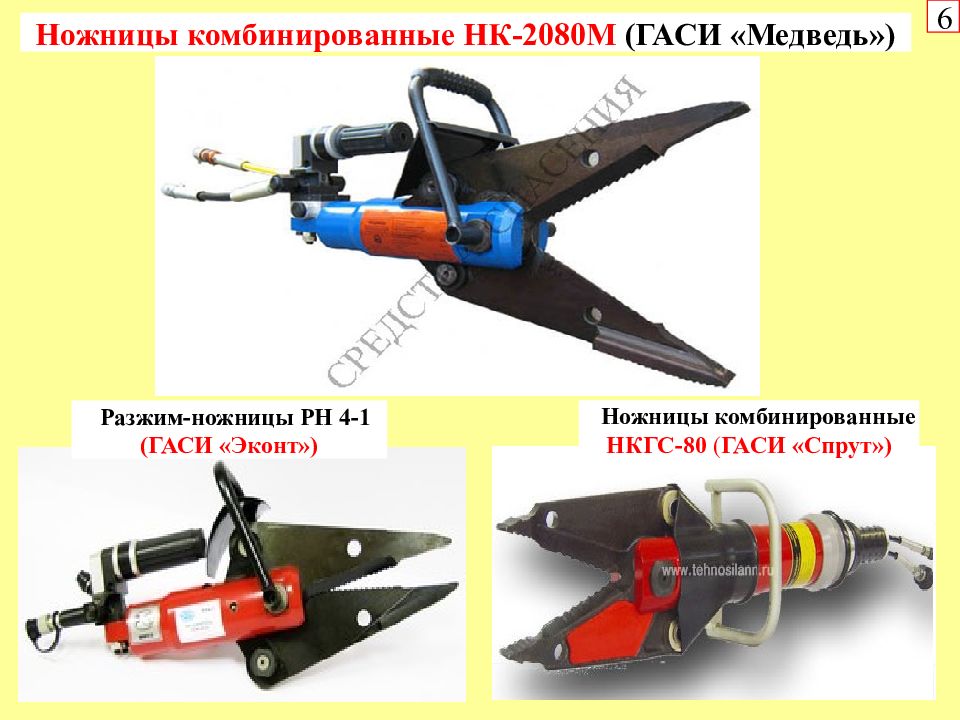

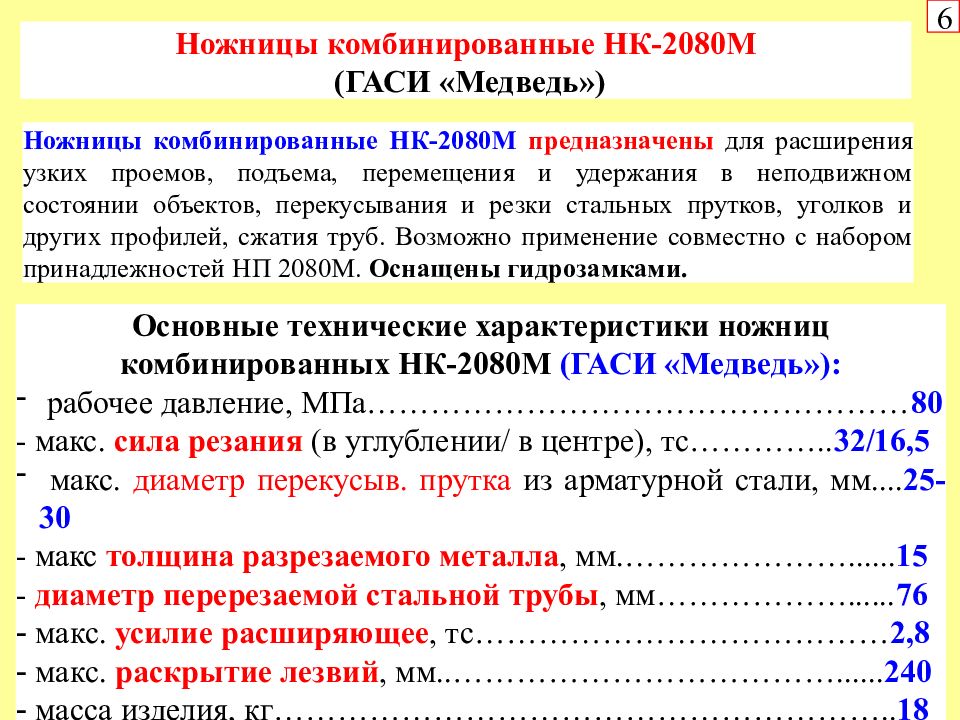

6 Ножницы комбинированные НК-2080М (ГАСИ «Медведь») Ножницы комбинированные НКГС-80 ( ГАСИ «Спрут») Разжим-ножницы РН 4-1 (ГАСИ «Эконт»)
6 Ножницы комбинированные НК-2080М (ГАСИ «Медведь») Основные технические характеристики ножниц комбинированных НК-2080М (ГАСИ «Медведь»): рабочее давление, МПа…………………………………………… 80 - макс. сила резания (в углублении/ в центре), тс………….. 32/16,5 макс. диаметр перекусыв. прутка из арматурной стали, мм.... 25-30 - макс толщина разрезаемого металла, мм.…………………...... 15 - диаметр перерезаемой стальной трубы, мм………………...... 76 - макс. усилие расширяющее, тс………………………………… 2,8 - макс. раскрытие лезвий, мм..………………………………...... 240 - масса изделия, кг………………………………………………….. 18 Ножницы комбинированные НК-2080М предназначены для расширения узких проемов, подъема, перемещения и удержания в неподвижном состоянии объектов, перекусывания и резки стальных прутков, уголков и других профилей, сжатия труб. Возможно применение совместно с набором принадлежностей НП 2080М. Оснащены гидрозамками.

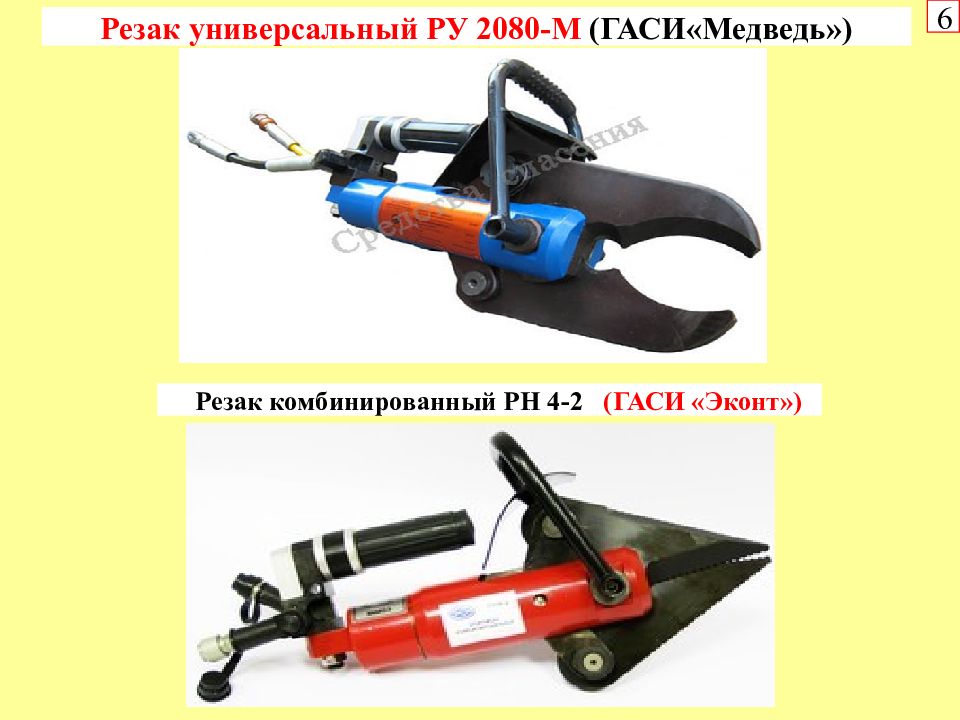

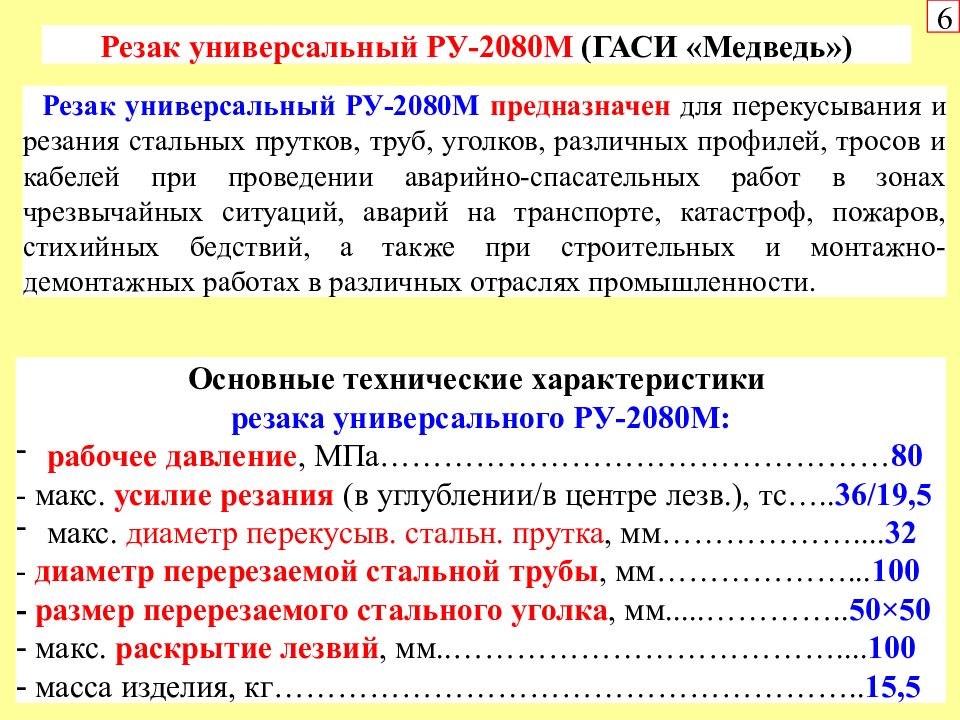

6 Резак универсальный РУ 2080-М (ГАСИ«Медведь») Резак комбинированный РН 4-2 (ГАСИ «Эконт»)
6 Основные технические характеристики резака универсального РУ-2080М: рабочее давление, МПа………………………………………… 80 - макс. усилие резания (в углублении/в центре лезв.), тс….. 36/19,5 макс. диаметр перекусыв. стальн. прутка, мм……………….... 32 - диаметр перерезаемой стальной трубы, мм………………... 100 - размер перерезаемого стального уголка, мм.....………….. 50 × 50 - макс. раскрытие лезвий, мм..……………………………….... 100 - масса изделия, кг……………………………………………….. 15,5 Резак универсальный РУ-2080М предназначен для перекусывания и резания стальных прутков, труб, уголков, различных профилей, тросов и кабелей при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций, аварий на транспорте, катастроф, пожаров, стихийных бедствий, а также при строительных и монтажно-демонтажных работах в различных отраслях промышленности. Резак универсальный РУ-2080М (ГАСИ «Медведь»)

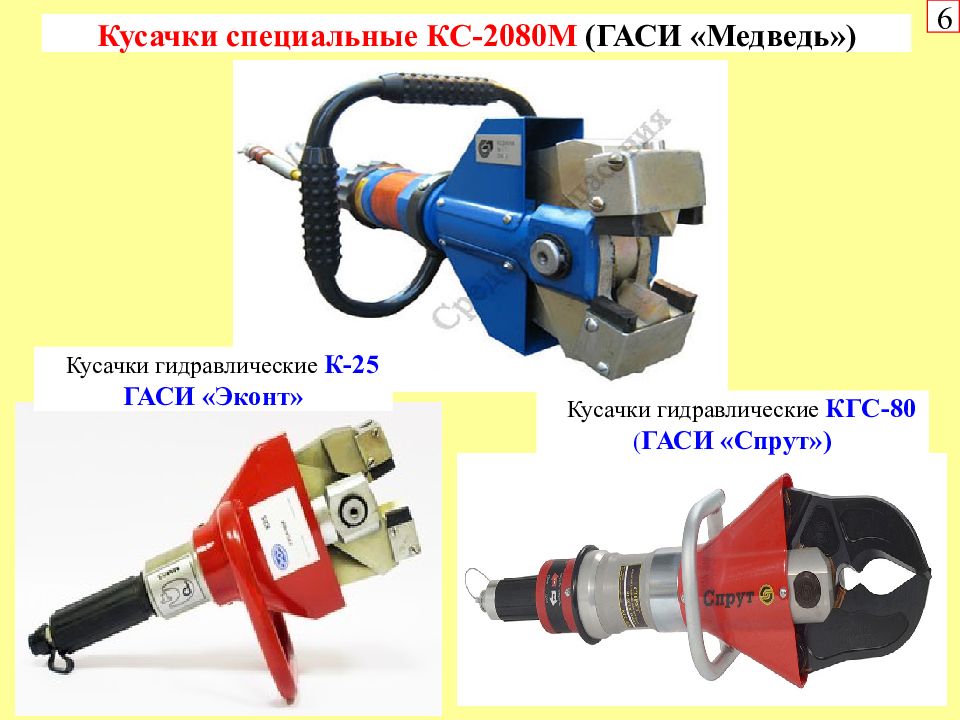

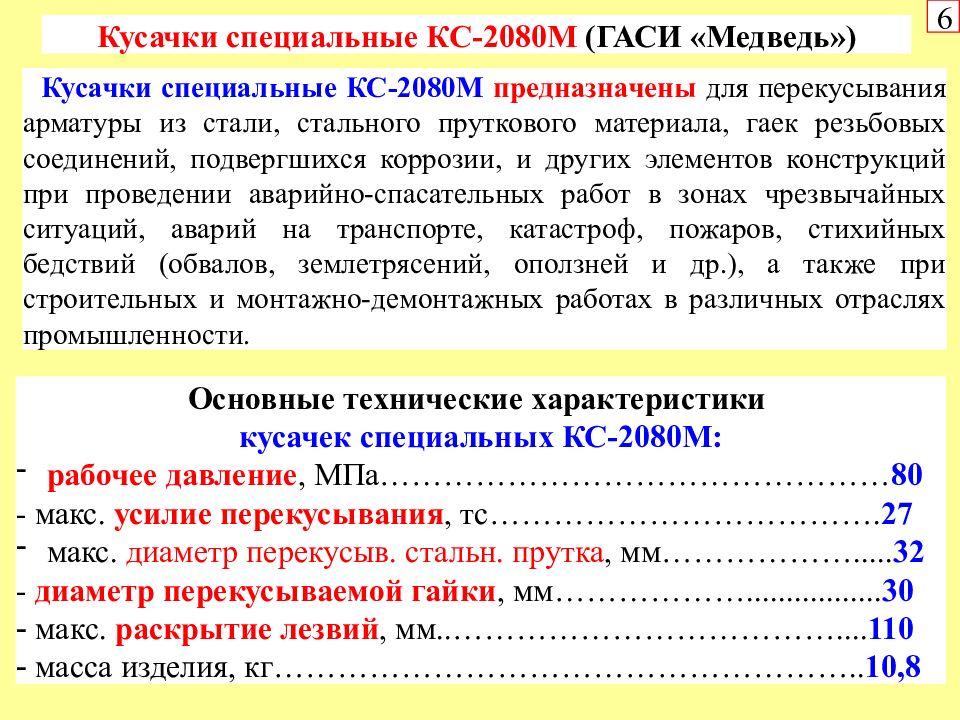

6 Кусачки специальные КС-2080М (ГАСИ «Медведь») Кусачки гидравлические К-25 ГАСИ «Эконт» Кусачки гидравлические КГС-80 ( ГАСИ «Спрут»)
6 Основные технические характеристики кусачек специальных КС-2080М: рабочее давление, МПа………………………………………… 80 - макс. усилие перекусывания, тс………………………………. 27 макс. диаметр перекусыв. стальн. прутка, мм………………..... 32 - диаметр перекусываемой гайки, мм………………................. 30 - макс. раскрытие лезвий, мм..……………………………….... 110 - масса изделия, кг……………………………………………….. 10,8 Кусачки специальные КС-2080М предназначены для перекусывания арматуры из стали, стального пруткового материала, гаек резьбовых соединений, подвергшихся коррозии, и других элементов конструкций при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций, аварий на транспорте, катастроф, пожаров, стихийных бедствий (обвалов, землетрясений, оползней и др.), а также при строительных и монтажно-демонтажных работах в различных отраслях промышленности. Кусачки специальные КС-2080М (ГАСИ «Медведь»)

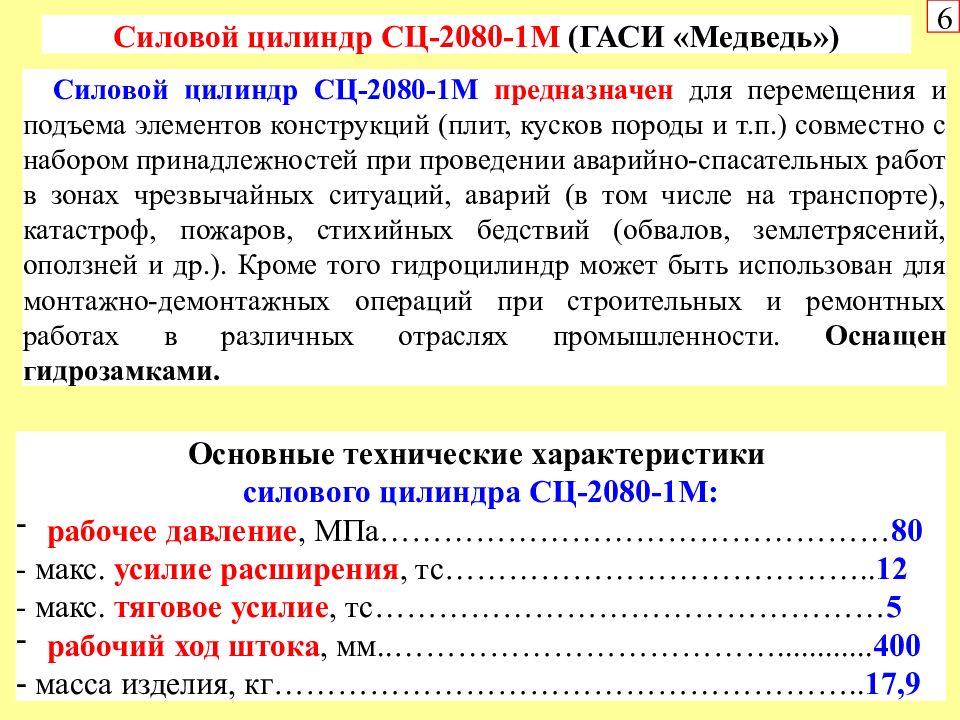

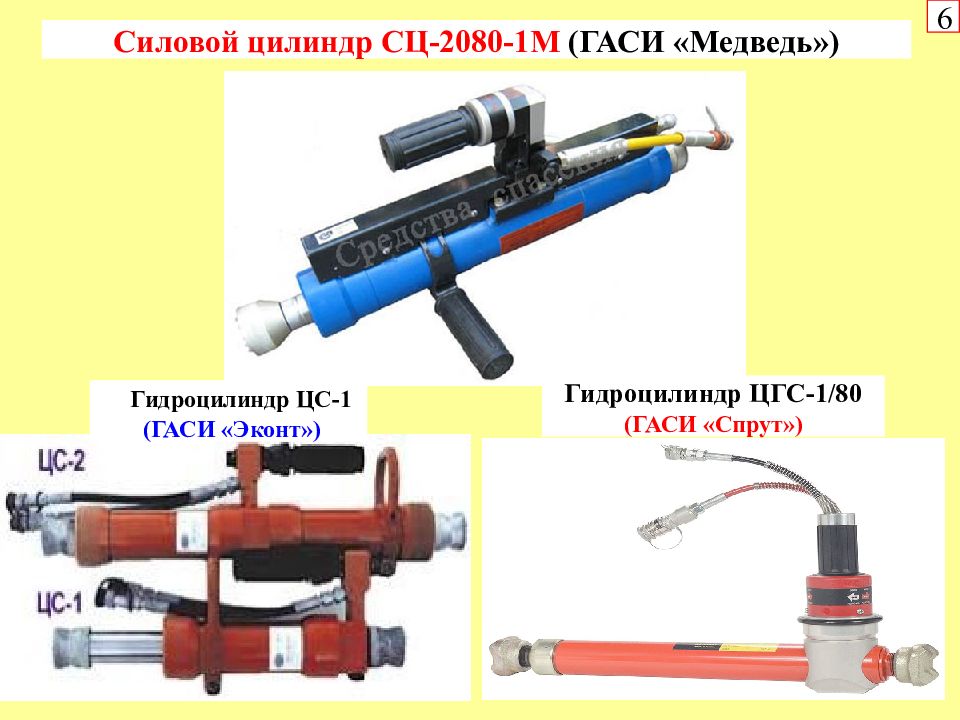

6 Силовой цилиндр СЦ-2080-1М (ГАСИ «Медведь») Гидроцилиндр ЦС-1 (ГАСИ «Эконт») Гидроцилиндр ЦГС-1/80 (ГАСИ «Спрут»)
6 Основные технические характеристики силового цилиндра СЦ-2080-1М: рабочее давление, МПа………………………………………… 80 - макс. усилие расширения, тс………………………………….. 12 - макс. тяговое усилие, тс………………………………………… 5 рабочий ход штока, мм..………………………………............ 400 - масса изделия, кг……………………………………………….. 17,9 Силовой цилиндр СЦ-2080-1М предназначен для перемещения и подъема элементов конструкций (плит, кусков породы и т.п.) совместно с набором принадлежностей при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций, аварий (в том числе на транспорте), катастроф, пожаров, стихийных бедствий (обвалов, землетрясений, оползней и др.). Кроме того гидроцилиндр может быть использован для монтажно-демонтажных операций при строительных и ремонтных работах в различных отраслях промышленности. Оснащен гидрозамками. Силовой цилиндр СЦ-2080-1М (ГАСИ «Медведь»)

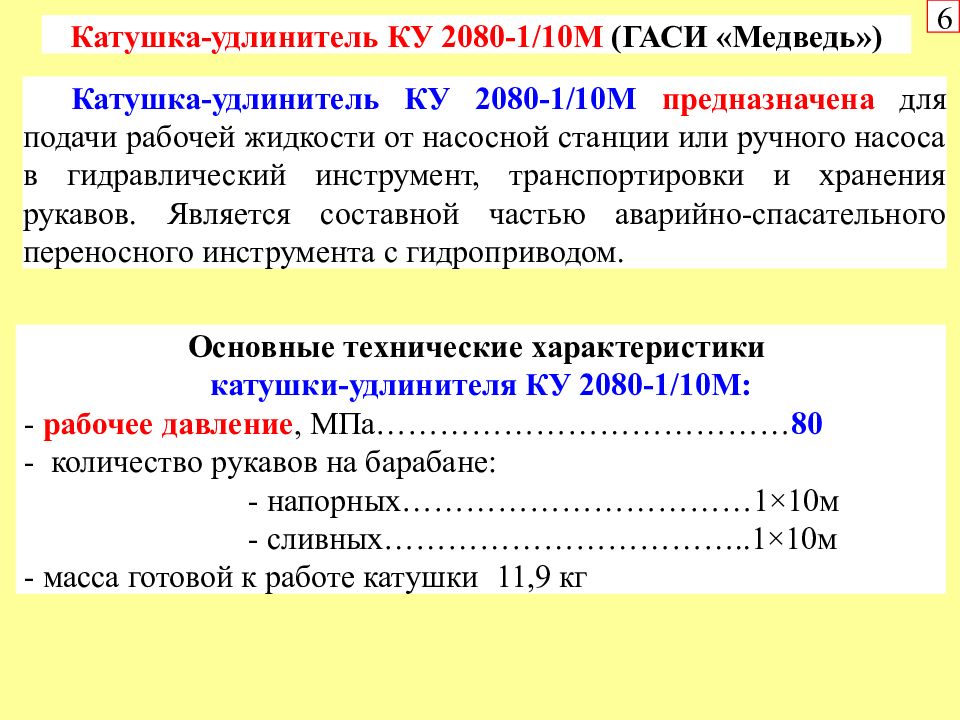

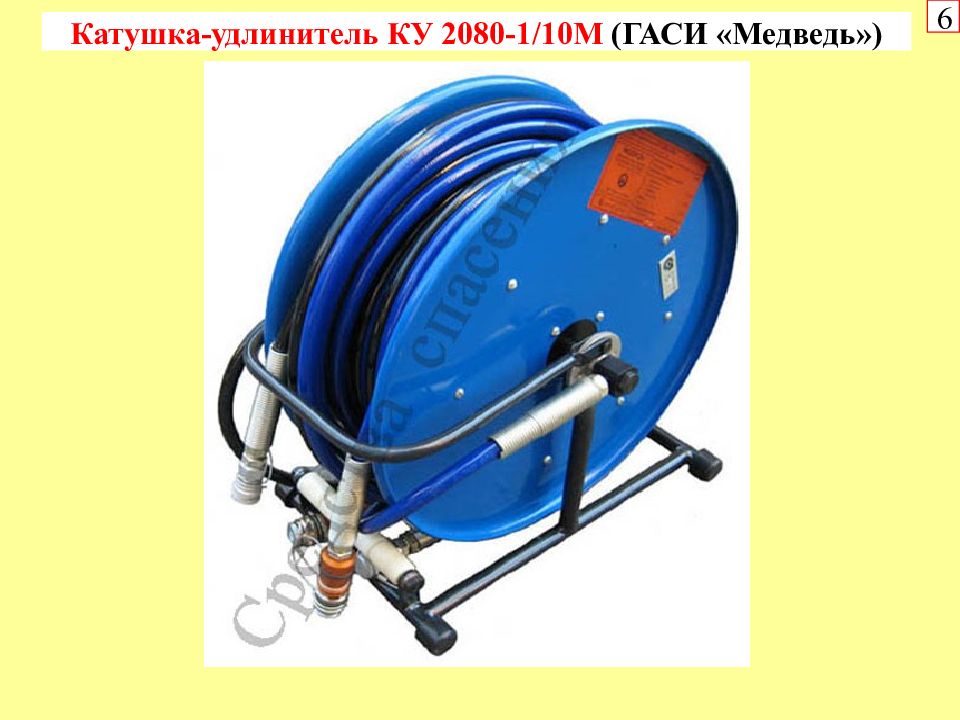

6 Катушка-удлинитель КУ 2080-1/10М (ГАСИ «Медведь»)
6 Основные технические характеристики катушки-удлинителя КУ 2080-1/10М: - рабочее давление, МПа………………………………… 80 - количество рукавов на барабане: - напорных……………………………1 × 10м - сливных……………………………..1 × 10м - масса готовой к работе катушки 11,9 кг Катушка-удлинитель КУ 2080-1/10М предназначена для подачи рабочей жидкости от насосной станции или ручного насоса в гидравлический инструмент, транспортировки и хранения рукавов. Является составной частью аварийно-спасательного переносного инструмента с гидроприводом. Катушка-удлинитель КУ 2080-1/10М (ГАСИ «Медведь»)

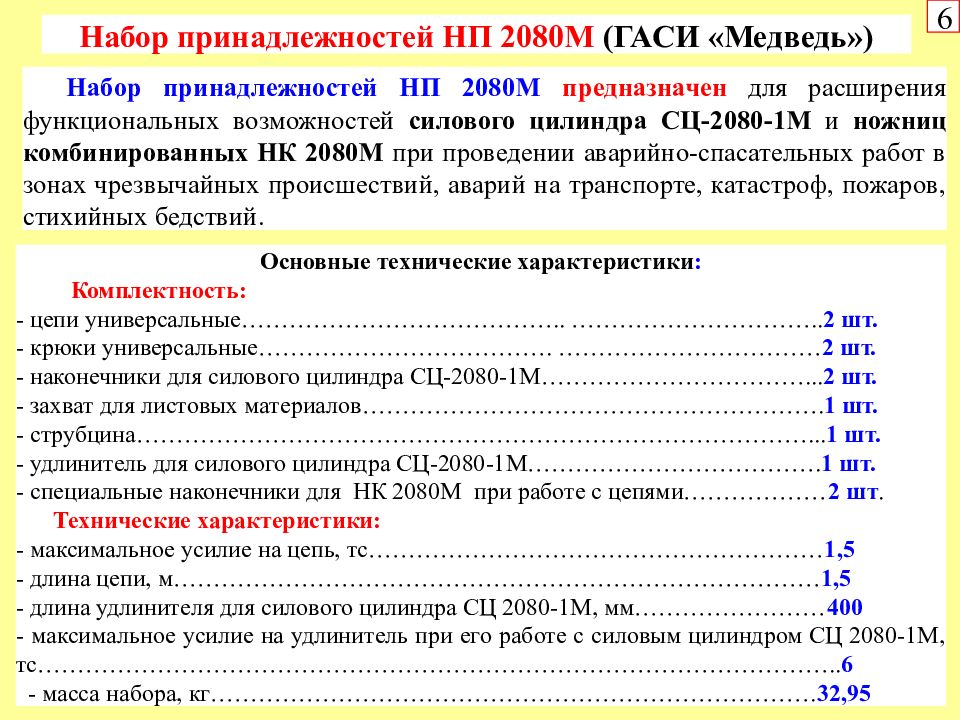

6 Набор принадлежностей НП 2080М (ГАСИ «Медведь»)
6 Основные технические характеристики : Комплектность: - цепи универсальные………………………………….. ………………………….. 2 шт. - крюки универсальные………………………………. …………………………… 2 шт. - наконечники для силового цилиндра СЦ-2080-1М……………………………... 2 шт. - захват для листовых материалов…………………………………………………. 1 шт. - струбцина…………………………………………………………………………... 1 шт. - удлинитель для силового цилиндра СЦ-2080-1М………………………………. 1 шт. - специальные наконечники для НК 2080М при работе с цепями……………… 2 шт. Технические характеристики: - максимальное усилие на цепь, тс………………………………………………… 1,5 - длина цепи, м……………………………………………………………………… 1,5 - длина удлинителя для силового цилиндра СЦ 2080-1М, мм…………………… 400 - максимальное усилие на удлинитель при его работе с силовым цилиндром СЦ 2080-1М, тс……………………………………………………………………………………….. 6 - масса набора, кг…………………………………………………………………. 32,95 Набор принадлежностей НП 2080М предназначен для расширения функциональных возможностей силового цилиндра СЦ-2080-1М и ножниц комбинированных НК 2080М при проведении аварийно-спасательных работ в зонах чрезвычайных происшествий, аварий на транспорте, катастроф, пожаров, стихийных бедствий. Набор принадлежностей НП 2080М (ГАСИ «Медведь»)

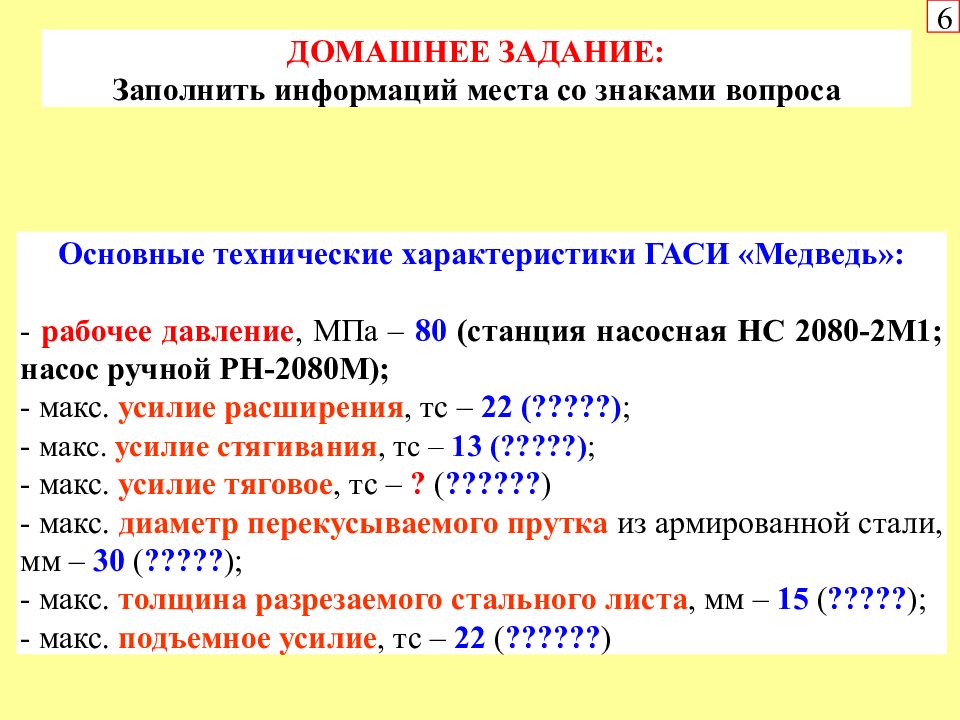

6 Основные технические характеристики ГАСИ «Медведь»: - рабочее давление, МПа – 80 (станция насосная НС 2080-2М1; насос ручной РН-2080М); - макс. усилие расширения, тс – 22 (?????) ; - макс. усилие стягивания, тс – 13 (?????) ; - макс. усилие тяговое, тс – ? ( ?????? ) - макс. диаметр перекусываемого прутка из армированной стали, мм – 30 ( ????? ); - макс. толщина разрезаемого стального листа, мм – 15 ( ????? ); - макс. подъемное усилие, тс – 22 ( ?????? ) ДОМАШНЕЕ ЗАДАНИЕ: Заполнить информаций места со знаками вопроса
6 Комплект ГАСИ «Простор» (общий вид) (ООО «НПО «Простор», Московская обл. г. Красногорск)
6 Гидравлический аварийно-спасательный инструмент «Простор» предназначен для выполнения комплекса работ, связанных с подъемом и перемещением элементов завала, разборкой или разрушением строительных и других конструкций, расширением проемов в завалах с целью высвобождения людей, защемленных в результате аварий, пожаров и стихийных бедствий, в ДТП и других ЧС. Благодаря своим небольшим габаритам ГАСИ «Простор» позволяет работать в условиях ограниченного пространства. ГАСИ «Простор» относится к инструменту легкого класса В состав комплекта могут входить следующие изделия: 1. Разжим гидравлический РГ-63-600 2. Кусачки гидравлические КГ-63 3. Разжим-кусачки гидравл. РКГ с -63 4. Гидравл. насос ручной НС-63 5. Гидравл. насосная станция СНГ-63 6. Домкрат (гидроцилиндр) телескопич. ДГТ-63-575/9 7. Гидроцилиндр одноштоковый ДГ-63-200/12 и ДГ-63-320/12 8. Гидроцилиндр двухштоковый ДГ-63-400/12 и ДГ-63-640/12 9. Ножницы гидравл. НГ-63 и НГм-63 10. Катушки рукавные коллекторные КРО-63-10, КРД-63-10 11. Кусачки арматурные гидравл. КГ а -63 12. Вскрыватель дверей гидравл. ВДГ-63 13. Комплект приспособлений для гидроцилиндров

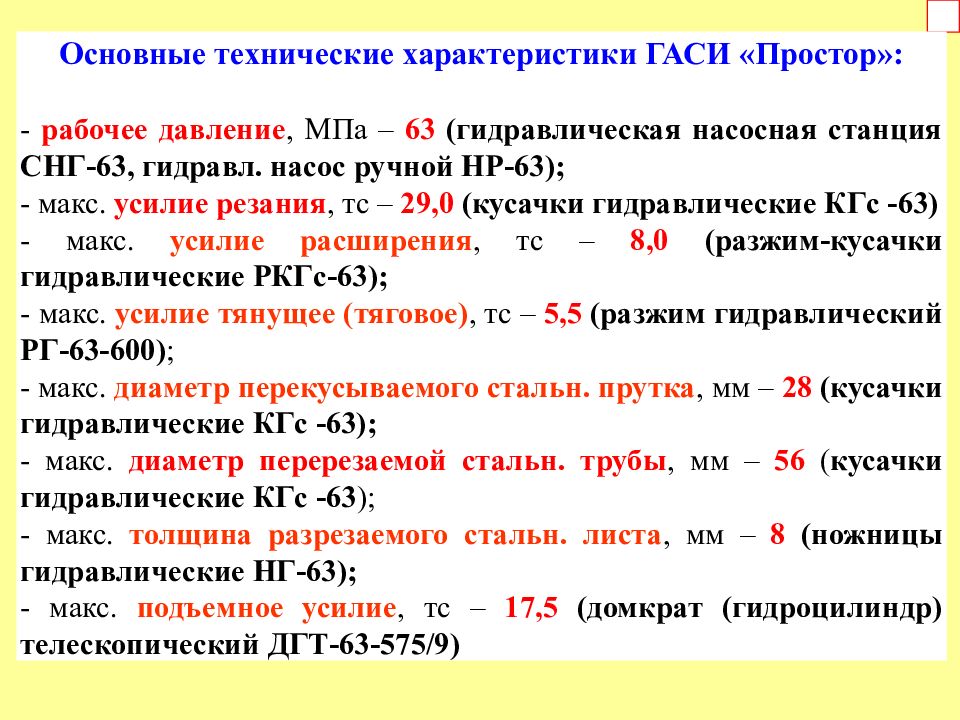

Основные технические характеристики ГАСИ «Простор»: - рабочее давление, МПа – 63 (гидравлическая насосная станция СНГ-63, гидравл. насос ручной НР-63); - макс. усилие резания, тс – 29,0 (кусачки гидравлические КГс -63) - макс. усилие расширения, тс – 8,0 (разжим-кусачки гидравлические РКГс-63); - макс. усилие тянущее (тяговое), тс – 5,5 (разжим гидравлический РГ-63-600) ; - макс. диаметр перекусываемого стальн. прутка, мм – 28 (кусачки гидравлические КГс -63); - макс. диаметр перерезаемой стальн. трубы, мм – 56 ( кусачки гидравлические КГс -63 ); - макс. толщина разрезаемого стальн. листа, мм – 8 (ножницы гидравлические НГ-63); - макс. подъемное усилие, тс – 17,5 (домкрат (гидроцилиндр) телескопический ДГТ-63-575/9)

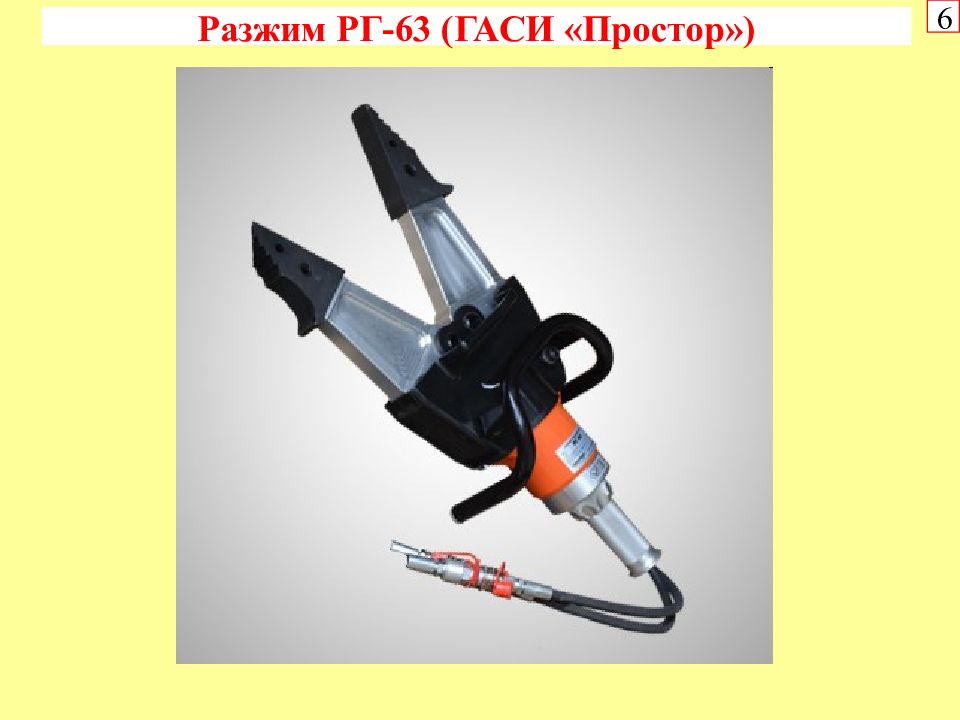

6 Разжим РГ-63 (ГАСИ «Простор»)
6 Кусачки КГ-63 и КГ с - 63 (ГАСИ «Простор»)

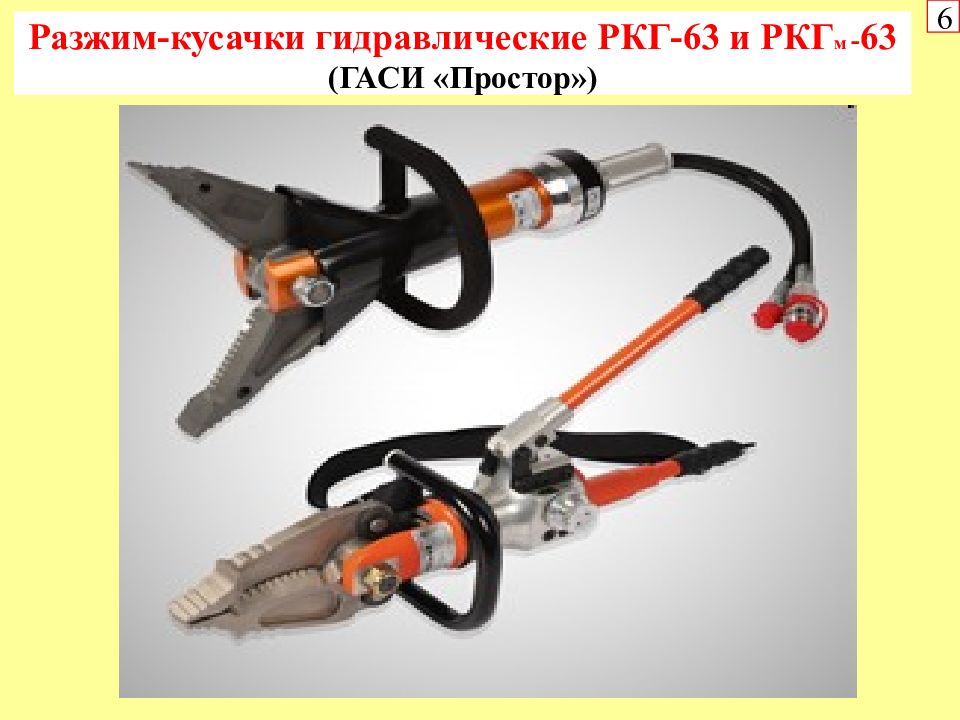

6 Разжим-кусачки гидравлические РКГ-63 и РКГ м - 63 (ГАСИ «Простор»)

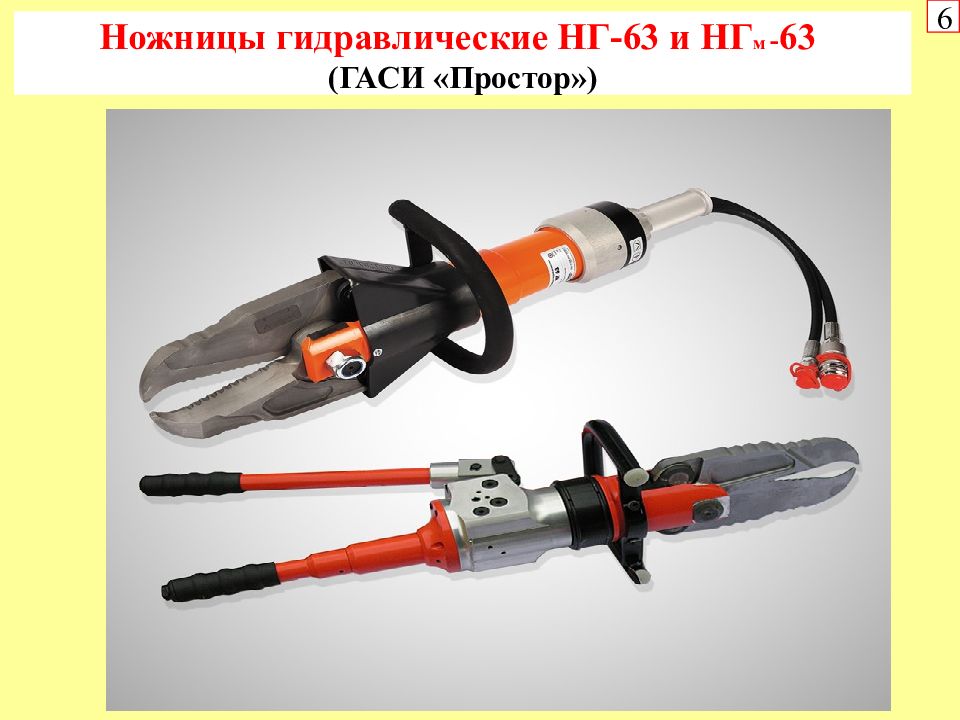

6 Ножницы гидравлические НГ-63 и НГ м - 63 (ГАСИ «Простор»)

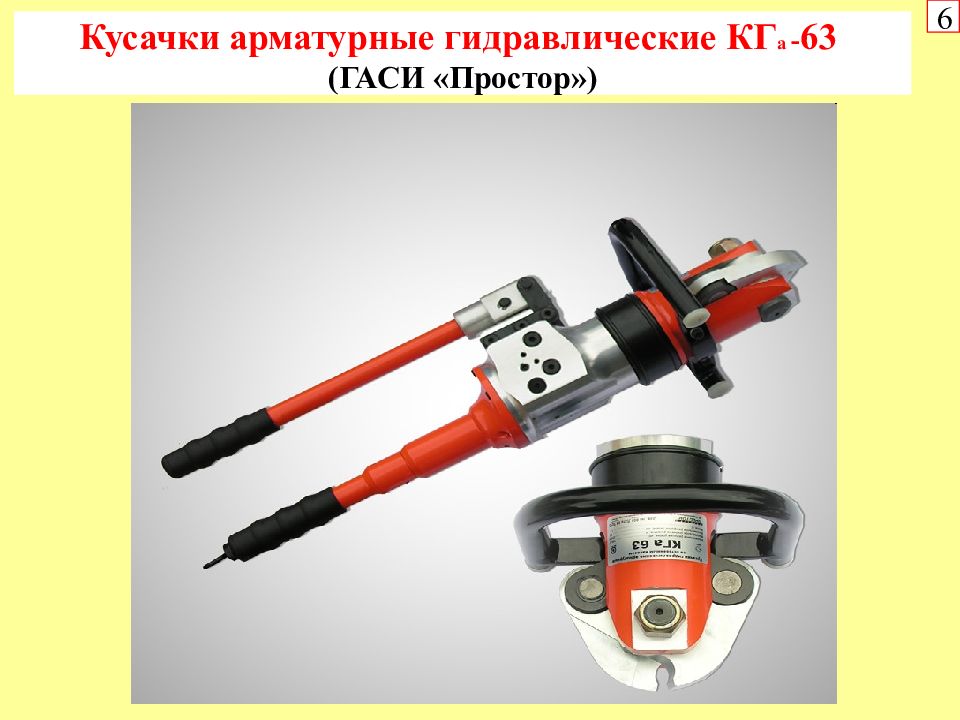

6 Кусачки арматурные гидравлические КГ а - 63 (ГАСИ «Простор»)
6 Домкраты гидравлические одноштоковые ДГ-63 (ГАСИ «Простор»)
6 Домкраты гидравлические двухштоковые ДГ-63 (ГАСИ «Простор»)
6 Домкраты гидравлические телескопические ДГ-63-575/9 (ГАСИ «Простор»)

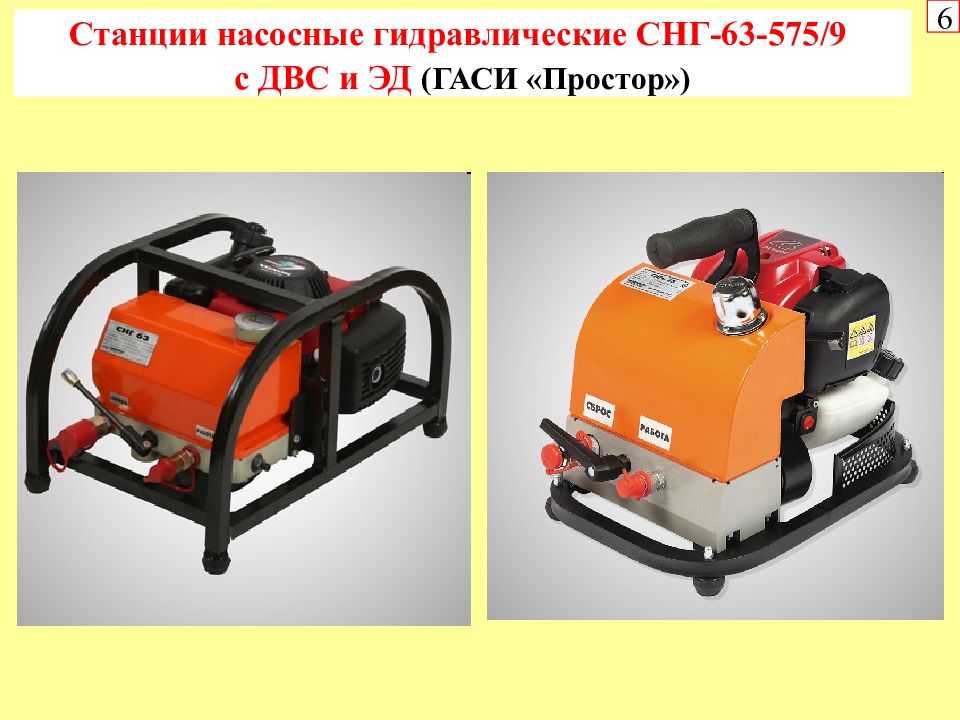

6 Станции насосные гидравлические СНГ-63-575/9 с ДВС и ЭД (ГАСИ «Простор»)

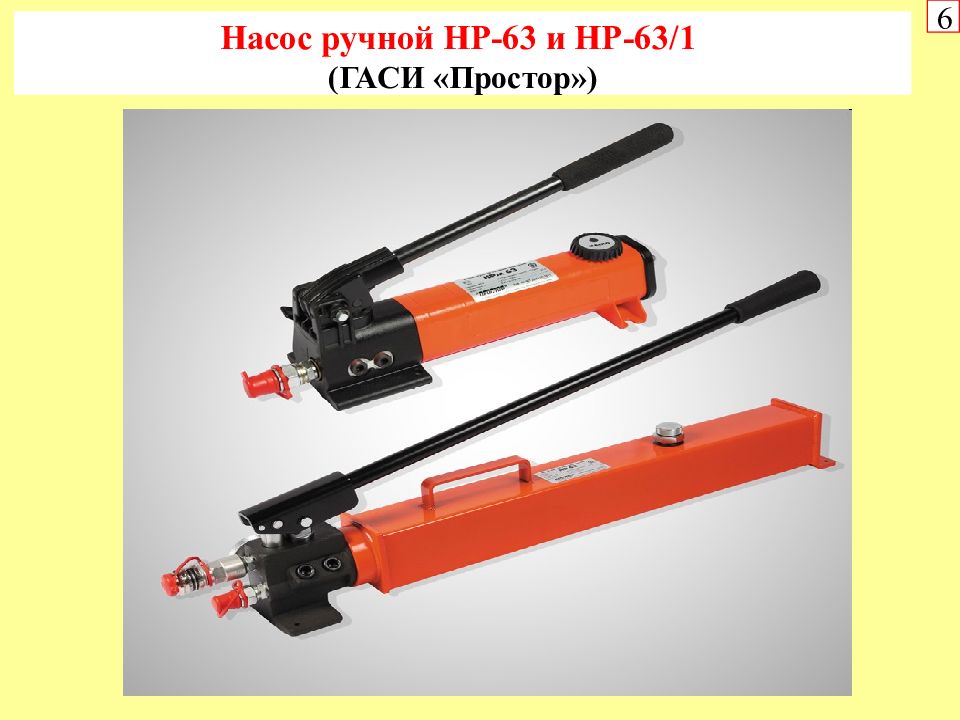

6 Насос ручной НР-63 и НР-63/1 (ГАСИ «Простор»)

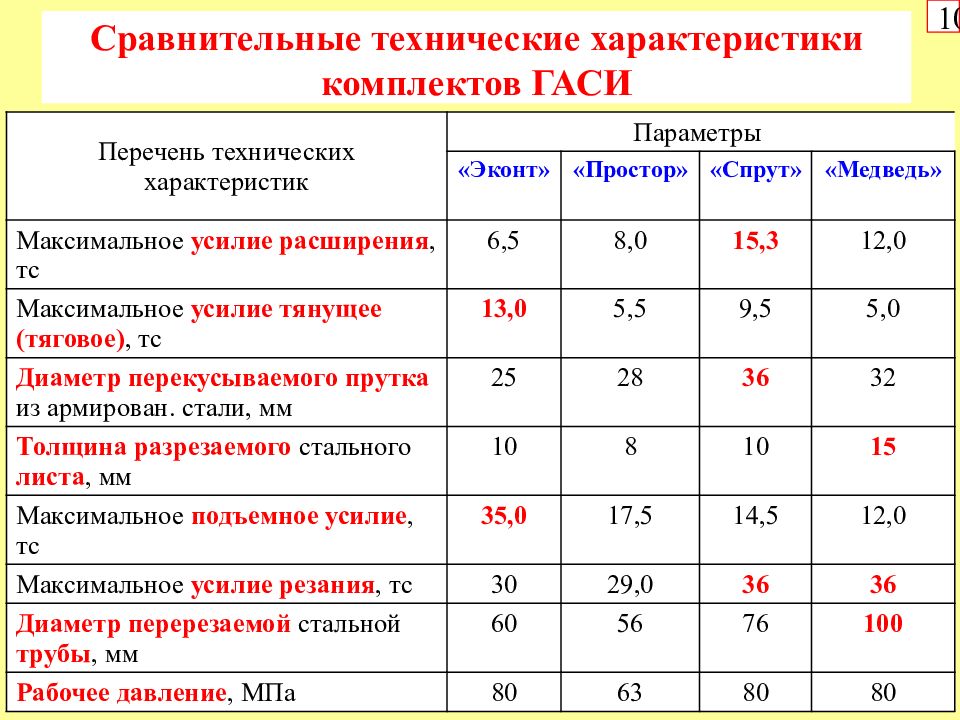

10 Перечень технических характеристик Параметры «Эконт» «Простор» «Спрут» «Медведь» Максимальное усилие расширения, тс 6,5 8,0 15,3 12,0 Максимальное усилие тянущее (тяговое), тс 13,0 5,5 9,5 5,0 Диаметр перекусываемого прутка из армирован. стали, мм 25 28 36 32 Толщина разрезаемого стального листа, мм 10 8 10 15 Максимальное подъемное усилие, тс 35,0 17,5 14,5 12,0 Максимальное усилие резания, тс 30 29,0 36 36 Диаметр перерезаемой стальной трубы, мм 60 56 76 100 Рабочее давление, МПа 80 63 80 80 Сравнительные технические характеристики комплектов ГАСИ
