Тема: «Назначение, разновидности, основные технические характеристики, общее устройство и принцип работы гидравлического АСИ, предназначенного для резки, перекусывания, подъема и расширения различных металлических конструкций» Учебное занятие № 22 2013 г. ТЕХНИЧЕСКИЙ ПОЖАРНО-СПАСАТЕЛЬНЫЙ КОЛЛЕДЖ № 57 Территориальное подразделение «Нагатино-2» 1

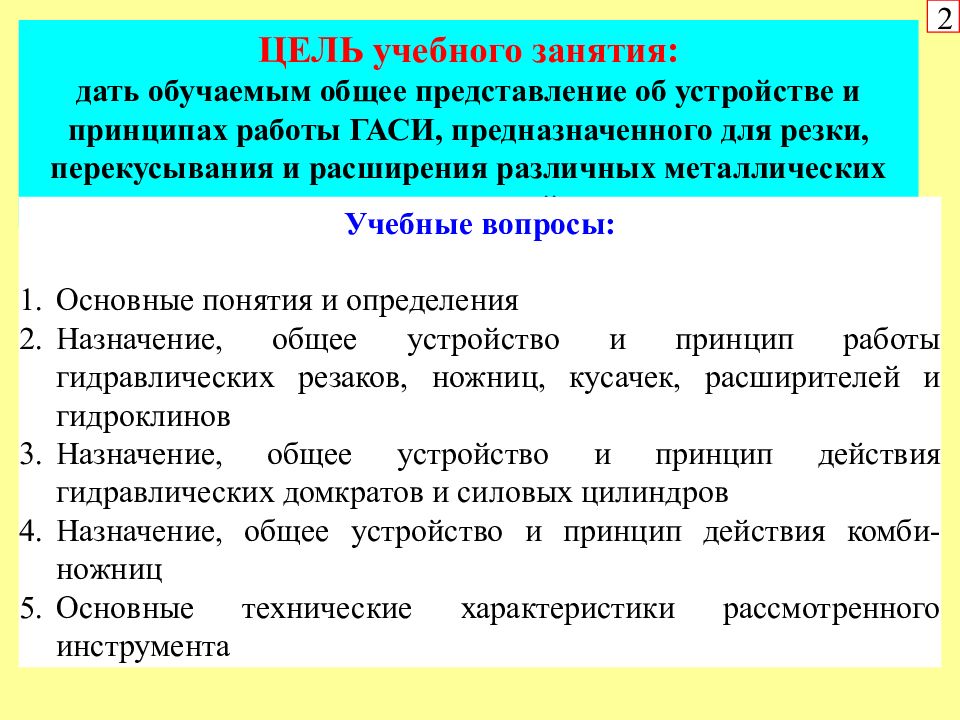

ЦЕЛЬ учебного занятия: дать обучаемым общее представление об устройстве и принципах работы ГАСИ, предназначенного для резки, перекусывания и расширения различных металлических конструкций Учебные вопросы: Основные понятия и определения Назначение, общее устройство и принцип работы гидравлических резаков, ножниц, кусачек, расширителей и гидроклинов Назначение, общее устройство и принцип действия гидравлических домкратов и силовых цилиндров Назначение, общее устройство и принцип действия комби-ножниц Основные технические характеристики рассмотренного инструмента 2

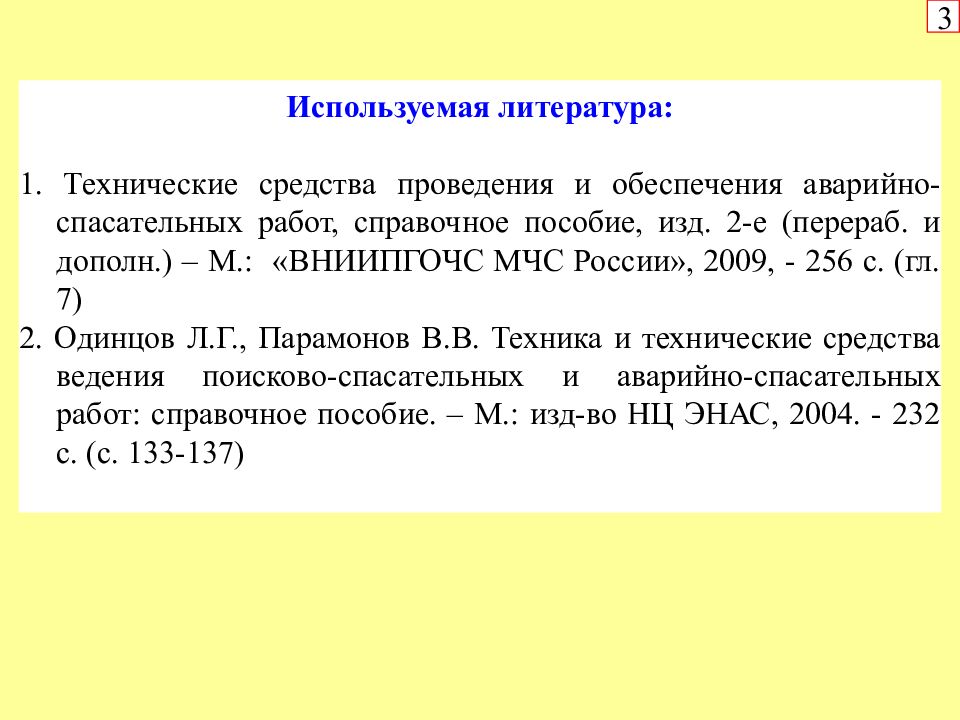

Используемая литература: 1. Технические средства проведения и обеспечения аварийно-спасательных работ, справочное пособие, изд. 2-е (перераб. и дополн.) – М.: «ВНИИПГОЧС МЧС России», 2009, - 256 с. (гл. 7) 2. Одинцов Л.Г., Парамонов В.В. Техника и технические средства ведения поисково-спасательных и аварийно-спасательных работ: справочное пособие. – М.: изд-во НЦ ЭНАС, 2004. - 232 с. (с. 133-137) 3

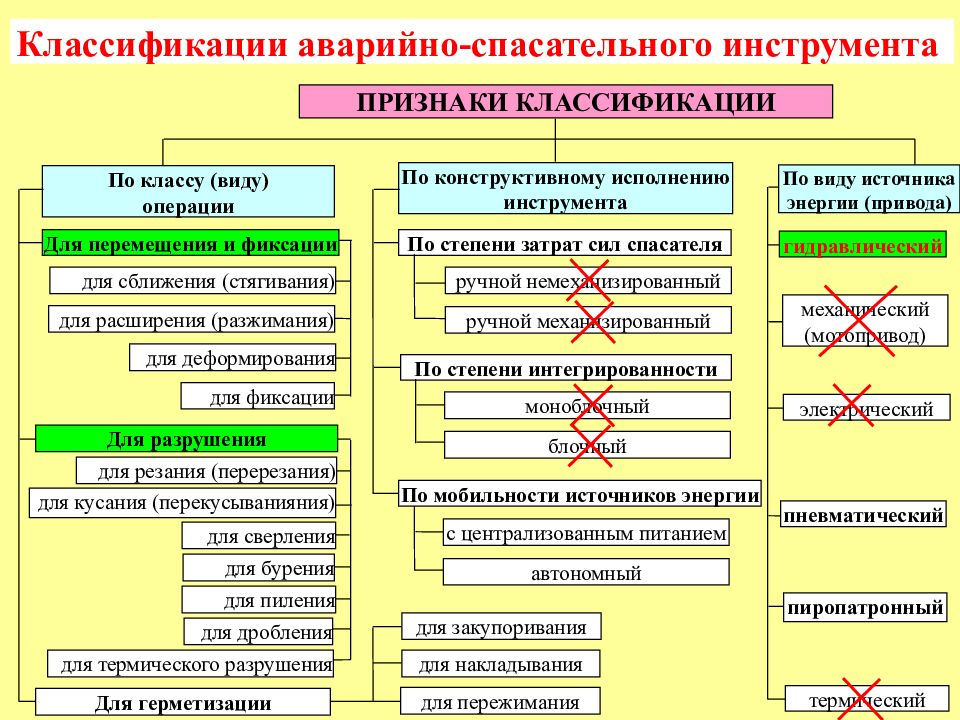

Классификации аварийно-спасательного инструмента ПРИЗНАКИ КЛАССИФИКАЦИИ По конструктивному исполнению инструмента По классу (виду) операции для фиксации Для перемещения и фиксации для сближения (стягивания) для расширения (разжимания) для деформирования Для разрушения для резания (перерезания) для кусания (перекусыванияния) для сверления для бурения для пиления для дробления для термического разрушения Для герметизации ручной механизированный По степени затрат сил спасателя По степени интегрированности По мобильности источников энергии моноблочный блочный с централизованным питанием автономный для пережимания для закупоривания для накладывания По виду источника энергии (привода) ручной немеханизированный термический пиропатронный пневматический электрический механический (мотопривод) гидравлический

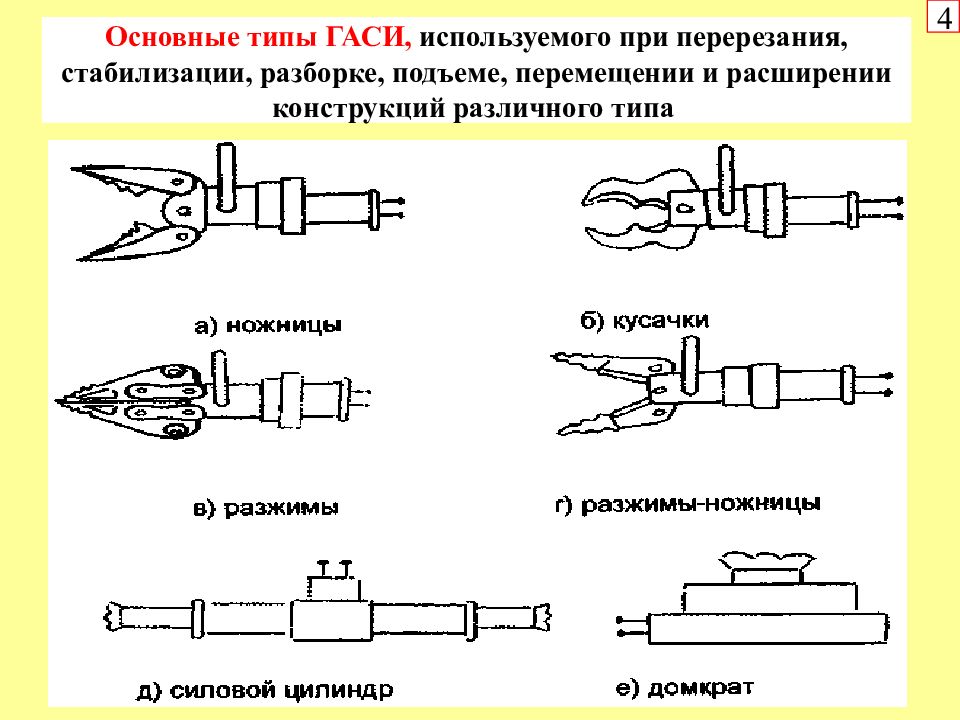

4 Основные типы ГАСИ, используемого при перерезания, стабилизации, разборке, подъеме, перемещении и расширении конструкций различного типа

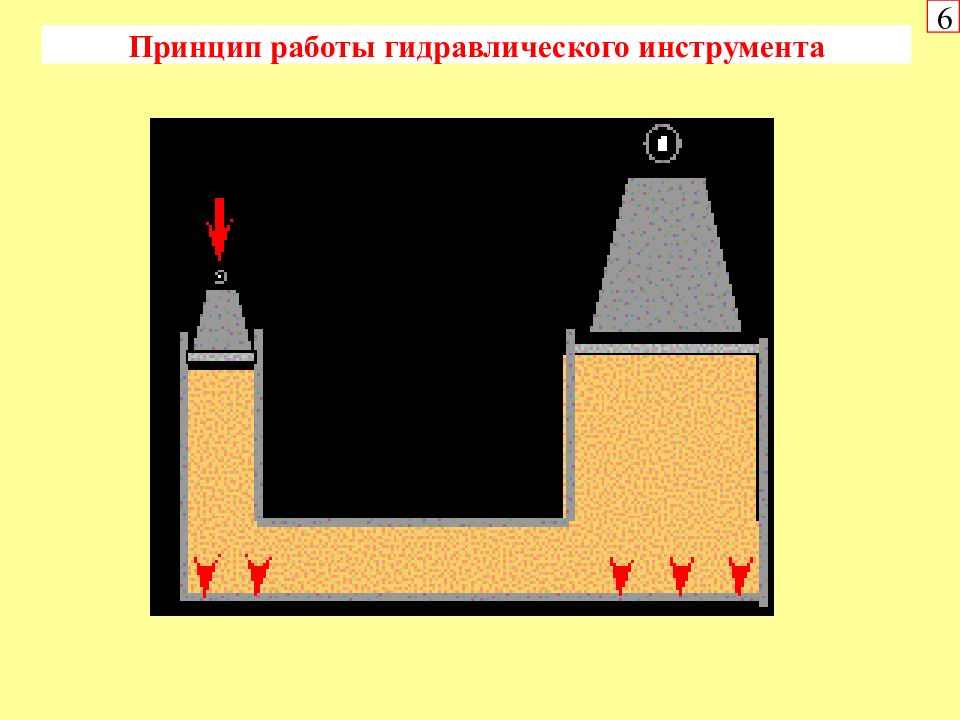

6 Принцип работы гидравлического инструмента

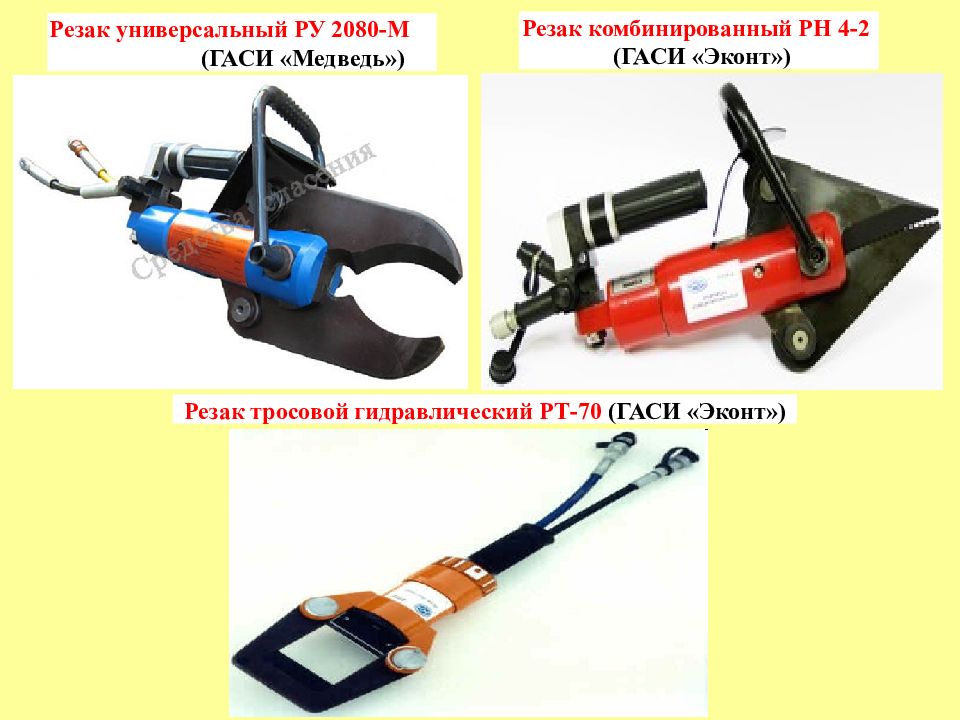

Резак универсальный РУ 2080-М (ГАСИ «Медведь») Резак комбинированный РН 4-2 (ГАСИ «Эконт») Резак тросовой гидравлический РТ-70 (ГАСИ «Эконт»)
Более сложными по конструкции из комплекта ГАСИ являются такие инструменты, как гидравлические резаки. Гидравлические резаки предназначены: - для резания арматуры, кабелей, элементов стальных конструкций различного профиля, оконных и дверных стоек, металлических труб, стальных тросов; - для прорезания листового металла, обшивки автомобилей, самолетов и др. Гидравлические резаки подразделяются: - на челюстные (стандартные) резаки; - и комбинированные резаки. Лезвия резаков имеют разнообразную форму. Все типы лезвий предназначаются для резания материалов различных профилей металлоконструкций.
6 Общее устройство резака гидравлического Серповидные лезвия Поршневой гидропривод Блок управления Нагнетательный и сливной рукава Подъемно-транспортная рукоятка Рычажно-шарнирные звенья

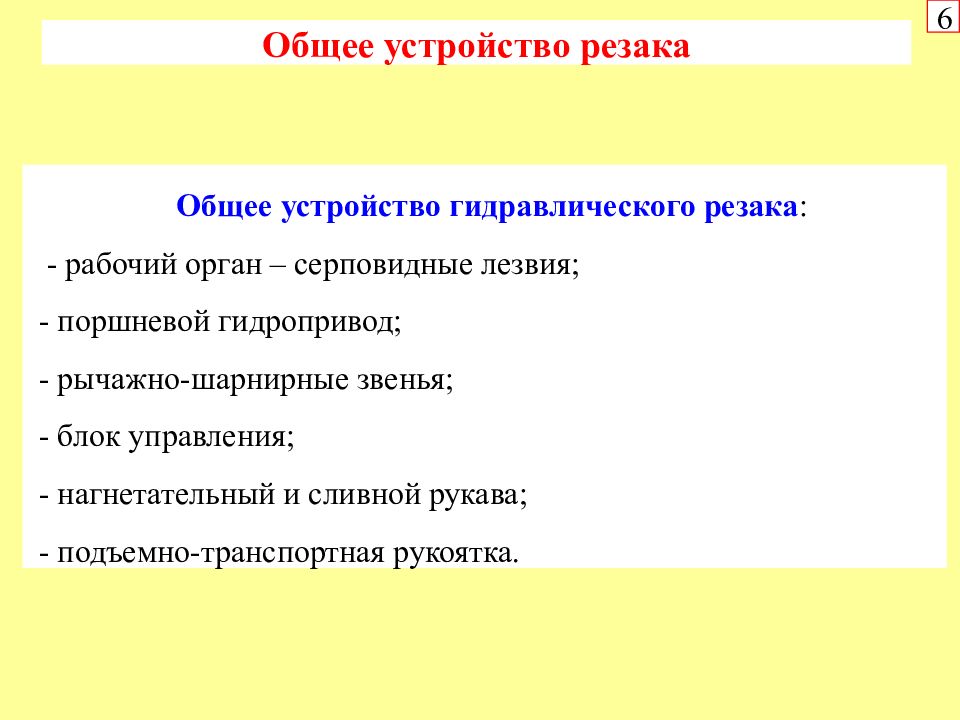

6 Общее устройство гидравлического резака : - рабочий орган – серповидные лезвия; - поршневой гидропривод; - рычажно-шарнирные звенья; - блок управления; - нагнетательный и сливной рукава; - подъемно-транспортная рукоятка. Общее устройство резака

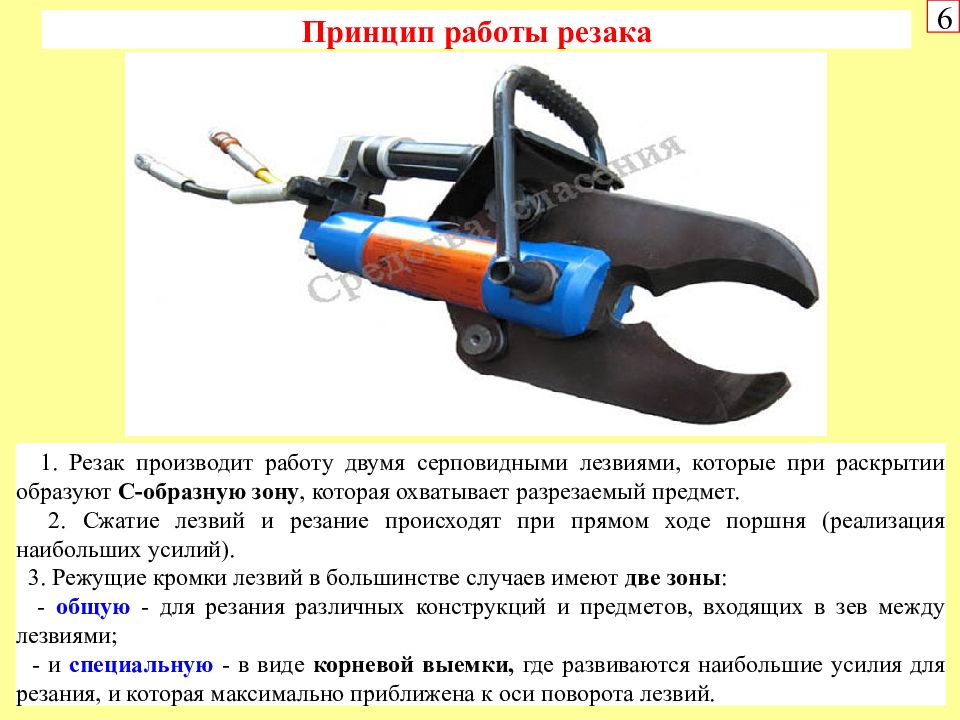

6 1. Резак производит работу двумя серповидными лезвиями, которые при раскрытии образуют С-образную зону, которая охватывает разрезаемый предмет. 2. Сжатие лезвий и резание происходят при прямом ходе поршня (реализация наибольших усилий). 3. Режущие кромки лезвий в большинстве случаев имеют две зоны : - общую - для резания различных конструкций и предметов, входящих в зев между лезвиями; - и специальную - в виде корневой выемки, где развиваются наибольшие усилия для резания, и которая максимально приближена к оси поворота лезвий. Принцип работы резака
6 Основные технические характеристики - рабочее давление, МПа………………………………………… 80 - макс. усилие резания (в углублении/в центре лезв.), тс….. 36/19,5 макс. диаметр перекусыв. стальн. прутка, мм……………… 32 - диаметр перерезаемой стальной трубы, мм………………... 100 размер перерезаемого стального уголка, мм.....………….. 50 × 50 диаметр перерезаемого стального каната, мм……………… 40 - макс. раскрытие лезвий, мм..……………………………….... 108 - масса изделия, кг……………………………………………….. 15,5 Резак универсальный РУ-2080М предназначен для перекусывания и резания стальных прутков, труб, уголков, различных профилей, тросов и кабелей, расширения (стягивания) узких проемов, поднятия и перемещения элементов строительных конструкций при проведении аварийно-спасательных работ Резак универсальный РУ-2080М (ГАСИ «Медведь»)

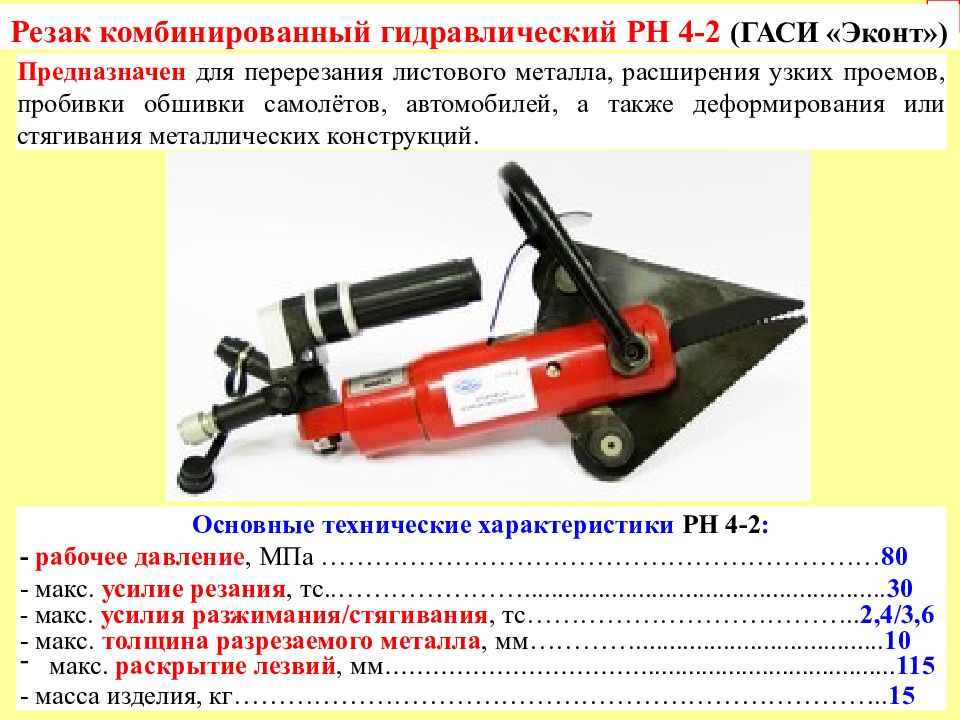

6 Резак комбинированный гидравлический РН 4-2 (ГАСИ «Эконт») Предназначен для перерезания листового металла, расширения узких проемов, пробивки обшивки самолётов, автомобилей, а также деформирования или стягивания металлических конструкций. Основные технические характеристики РН 4-2 : - рабочее давление, МПа ……………………………………………………… 80 - макс. усилие резания, тс..…………………...................................................... 30 - макс. усилия разжимания/стягивания, тс……………………………….. 2,4/3,6 - макс. толщина разрезаемого металла, мм…………..................................... 10 макс. раскрытие лезвий, мм ……………………………..................................... 115 - масса изделия, кг……………………………………………………………….. 15

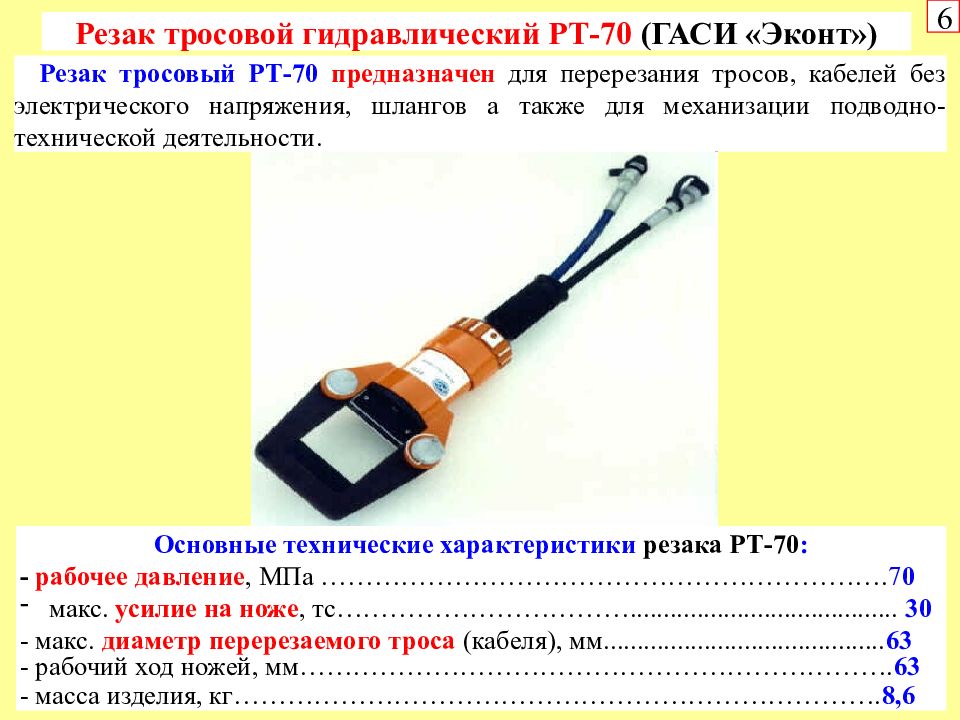

6 Резак тросовой гидравлический РТ-70 (ГАСИ «Эконт») Резак тросовый РТ-70 предназначен для перерезания тросов, кабелей без электрического напряжения, шлангов а также для механизации подводно-технической деятельности. Основные технические характеристики резака РТ-70 : - рабочее давление, МПа ………………………………………………………. 7 0 макс. усилие на ноже, тс……………………………........................................ 30 - макс. диаметр перерезаемого троса (кабеля), мм.......................................... 63 - рабочий ход ножей, мм…………………………………………………………. 63 - масса изделия, кг………………………………………………………………. 8,6
6 Сравнительные ТХ резаков гидравлических Модель резака Мах. рабочее давление, МПа Мах. диам. перерекус. прутка, мм Мах. толщ. разрез. металла, мм Мах диам разрез. трубы/троса, мм Макс. усилие резания, тс Макс. раскрытие лезвий, мм Масса, кг РУ-2080 80 32 — 100/40 36 108 15,5 РН 4-2 80 25 10 25/ — 30 115 15,0 РТ-70 70 — — —/ 63 30 63 8,6
6 Основные правила обращения с гидравлическими резаками Хотя масса гидравлического челюстного резака составляет всего 12-15 кг, он способен развивать режущее усилие свыше 30 тс. Приложение такого усилия к любому металлическому элементу может вызвать значительные силы реакции, действующие как на металл, так и на инструмент. Работа с гидравлическими челюстными (стандартными) резаками Стандартные челюстные резаки предназначены, преимущественно, для резки арматуры, кабелей, металлических труб, элементов стальных конструкций, стоек крыши, дверей, окон и других поверхностей автомобилей. Стандартные правила работы с резаком сводятся к следующему: 1. Ввести инструмент в объект, предназначенный для резки, под углом 90° 2. В процессе резки инструмент может поворачиваться в любом направлении, следуя линии наименьшего сопротивления 3. Необходимо следить за работой челюстного резака и его перемещениями и не удерживать инструмент в первоначальном состоянии 4. Если резак перемещается в направлении, опасном для работающего или кого-либо еще, следует немедленно отпустить предохранительную рукоятку или повернуть ее в противоположном направлении 5. Если процесс резки опасен для работающего или пострадавшего, он должен быть немедленно прекращен, для чего следует отпустить предохранительную рукоятку 6. Не останавливать движение инструмента силой во избежание опасности для спасателя и других - в таких случаях процесс резки нужно начать под другим углом или переместить в другое место

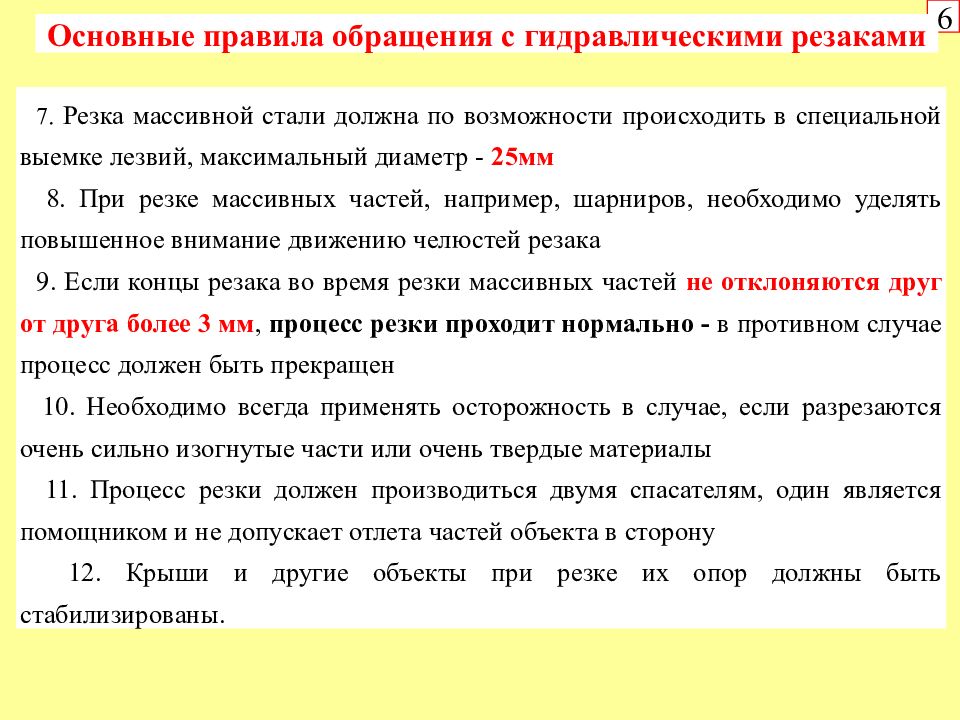

6 Основные правила обращения с гидравлическими резаками 7. Резка массивной стали должна по возможности происходить в специальной выемке лезвий, максимальный диаметр - 25мм 8. При резке массивных частей, например, шарниров, необходимо уделять повышенное внимание движению челюстей резака 9. Если концы резака во время резки массивных частей не отклоняются друг от друга более 3 мм, процесс резки проходит нормально - в противном случае процесс должен быть прекращен 10. Необходимо всегда применять осторожность в случае, если разрезаются очень сильно изогнутые части или очень твердые материалы 11. Процесс резки должен производиться двумя спасателям, один является помощником и не допускает отлета частей объекта в сторону 12. Крыши и другие объекты при резке их опор должны быть стабилизированы.

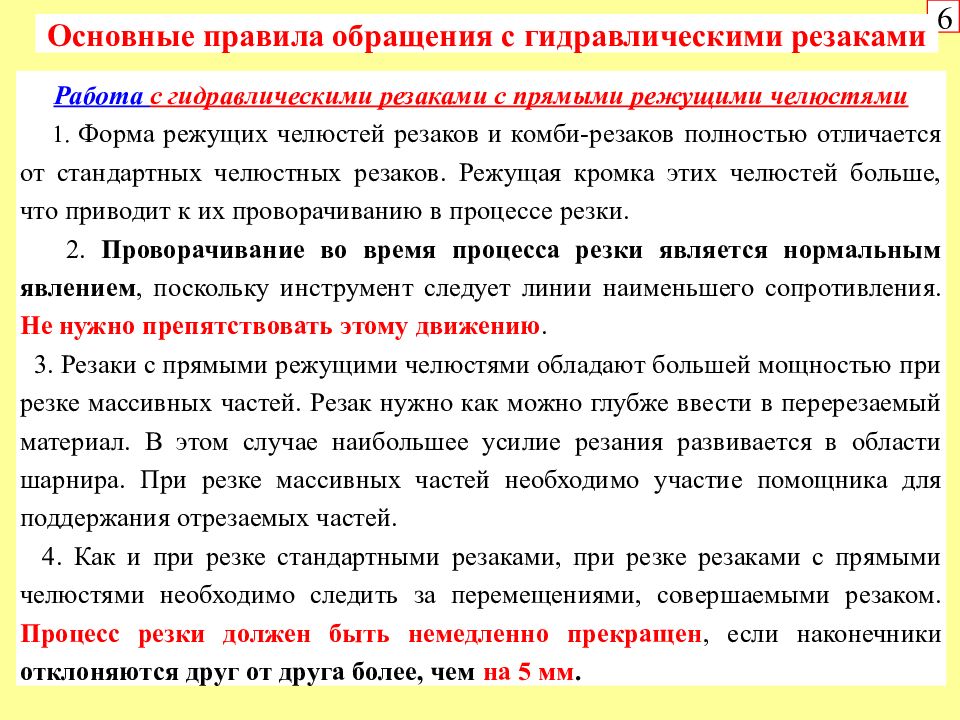

6 Основные правила обращения с гидравлическими резаками Работа с гидравлическими резаками с прямыми режущими челюстями 1. Форма режущих челюстей резаков и комби-резаков полностью отличается от стандартных челюстных резаков. Режущая кромка этих челюстей больше, что приводит к их проворачиванию в процессе резки. 2. Проворачивание во время процесса резки является нормальным явлением, поскольку инструмент следует линии наименьшего сопротивления. Не нужно препятствовать этому движению. 3. Резаки с прямыми режущими челюстями обладают большей мощностью при резке массивных частей. Резак нужно как можно глубже ввести в перерезаемый материал. В этом случае наибольшее усилие резания развивается в области шарнира. При резке массивных частей необходимо участие помощника для поддержания отрезаемых частей. 4. Как и при резке стандартными резаками, при резке резаками с прямыми челюстями необходимо следить за перемещениями, совершаемыми резаком. Процесс резки должен быть немедленно прекращен, если наконечники отклоняются друг от друга более, чем на 5 мм.
6 Кусачки специальные КС-2080М (ГАСИ «Медведь») Кусачки гидравлические К-25 ( ГАСИ «Эконт») Кусачки гидравлические КГС-80 ( ГАСИ «Спрут»)
Кусачки гидравлические – это мощный силовой аварийно-спасательный инструмент, который предназначен для перекусывания металлических прутков, арматуры, кабеля, профилей, уголков, тонкостенных труб, фрагментов конструкций из стали, а также, при необходимости, канатов, тросов и обесточенных кабелей
6 Общее устройство кусачек гидравлических Серповидные лезвия Поршневой гидроцилиндр Блок управления Нагнетательный и сливной рукава Подъемно-транспортная рукоятка Рычажно-шарнирные звенья

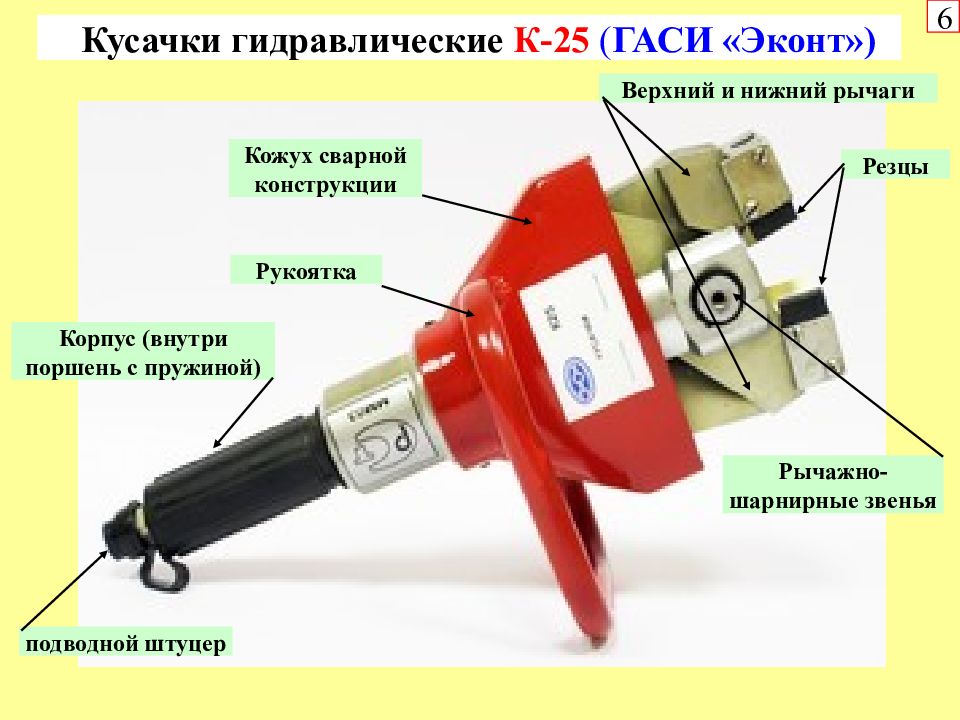

6 Кусачки гидравлические К-25 ( ГАСИ «Эконт») подводной штуцер Корпус (внутри поршень с пружиной) Кожух сварной конструкции Рукоятка Верхний и нижний рычаги Резцы Рычажно-шарнирные звенья

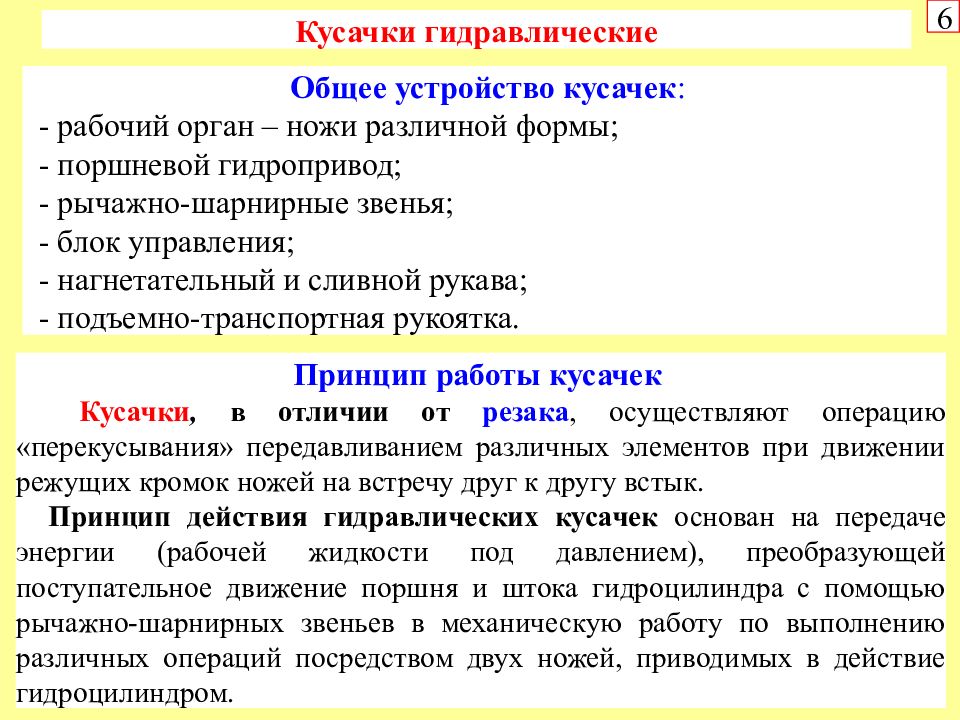

6 Принцип работы кусачек Кусачки, в отличии от резака, осуществляют операцию «перекусывания» передавливанием различных элементов при движении режущих кромок ножей на встречу друг к другу встык. Принцип действия гидравлических кусачек основан на передаче энергии (рабочей жидкости под давлением), преобразующей поступательное движение поршня и штока гидроцилиндра с помощью рычажно-шарнирных звеньев в механическую работу по выполнению различных операций посредством двух ножей, приводимых в действие гидроцилиндром. Общее устройство кусачек : - рабочий орган – ножи различной формы; - поршневой гидропривод; - рычажно-шарнирные звенья; - блок управления; - нагнетательный и сливной рукава; - подъемно-транспортная рукоятка. Кусачки гидравлические
6 Кусачки гидравлические КГС-80 (ГАСИ «Спрут») Кусачки гидравлические КГС-80Х - мощные кусачки, предназначены для перекусывания металлических прутков, арматуры, кабеля, профилей, уголков, тонкостенных труб и и фрагментов конструкций из стали.
6 Кусачки гидравлические К-25 (ГАСИ «Эконт») являются аварийно-спасательным инструментом и предназначаются для перекусывания прутков, труб, болтовых соединений, арматурной стали любого класса, уголков и других профилей.
6 Основные ТХ кусачек гидравлических КГС-80 ГАСИ «Спрут» Основные технические характеристики К-25/ КГС-80 : - рабочее давление, МПа …………………………………………………… 80 / 80 макс. диаметр перекусыв. прутка, мм……………………………........... 25 / 32 - макс. толщина разрезаемого металла, мм…………………………….... — / 10 - макс. усилие резания, тс..…………………................................................ 20 / 36 - макс. раскрытие лезвий, мм..………………………………..................... 90 / 170 - масса изделия, кг……………………………………………………………. 10 / 14 К-25 ГАСИ «Эконт»

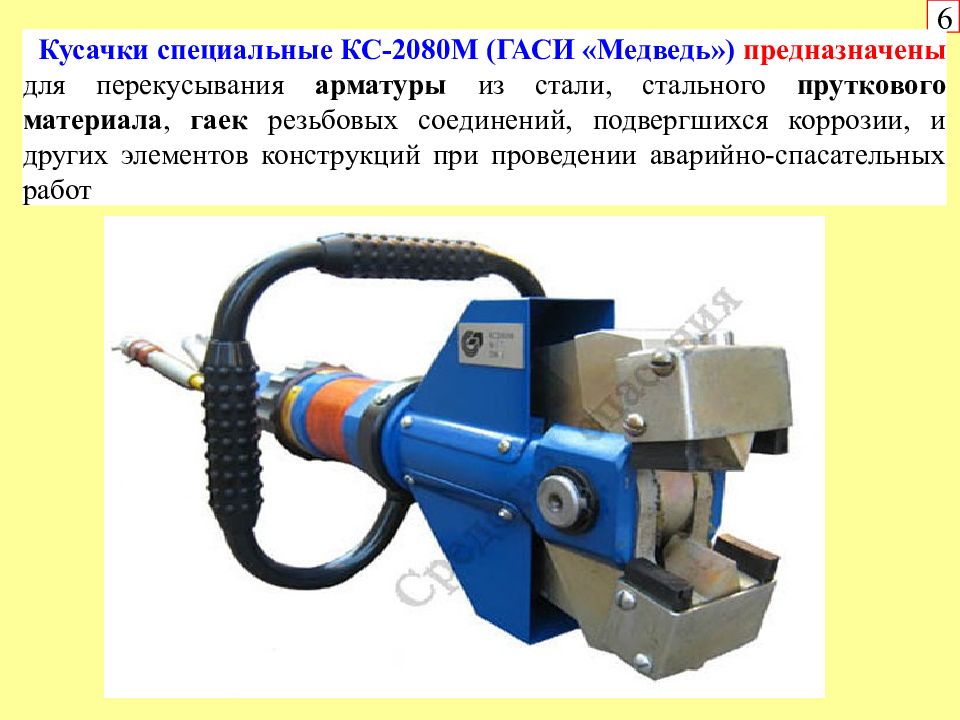

6 Кусачки специальные КС-2080М (ГАСИ «Медведь») предназначены для перекусывания арматуры из стали, стального пруткового материала, гаек резьбовых соединений, подвергшихся коррозии, и других элементов конструкций при проведении аварийно-спасательных работ
6 Кусачки КГ-63 (ГАСИ «Простор») - предназначены для перерезания арматуры, стальных профилей, тонкостенных труб, листового материала при проведении спасательных и аварийно-восстановительных работ в зоне ЧC и при ДТП. Ликвидация последствий ДТП. Вскрывание поврежденных металлических конструкций, решеток, дверей.
6 Основные технические характеристики кусачек КС-2080М (ГАСИ «Медведь»)/ КГ-63 (ГАСИ «Простор») : рабочее давление, МПа…………………………………… 80 / 63 - макс. усилие перекусывания, тс…………………………. 27 / 16 макс. диаметр перекусыв. стальн. прутка, мм………..... 32 / 22 - диаметр перекусываемой гайки, мм………...................... 30 / - макс. раскрытие лезвий, мм…………………………........ 110 / 110 толщина разрезаемой стали, мм…………………………… - / 8 диаметр перерезаемой стальной трубы, мм ……………. - / 56 - масса изделия, кг………………………………………….. 10,8 / 10,0
6 Разжим-кусачки гидравлические РКГ-63 (ГАСИ «Простор») предназначены для разрезания листового материала, перерезания арматуры и тонкостенных труб, перемещения и фиксации плит, блоков, их обломков при проведении спасательных и аварийно-восстановительных работ. Универсальный инструмент с широкими возможностями, может работать на стягивание в комплекте с цепями.
5 Кусачки моноблочные ККМГ-80 предназначены для перерезания листового металла, труб, перекусывания стальной арматуры. Отличительной чертой этого инструмента является его полная автономность и независимость от гидростанций, ножных либо ручных насосов, а также гидравлических линий для стыковки оборудования с гидронасосом.

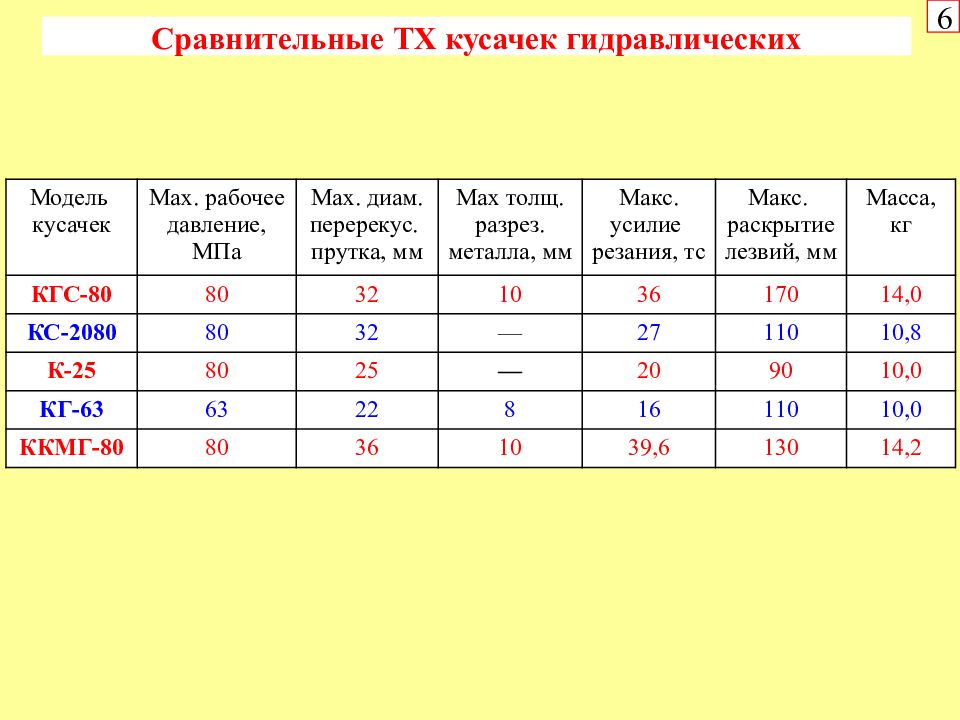

6 Сравнительные ТХ кусачек гидравлических Модель кусачек Мах. рабочее давление, МПа Мах. диам. перерекус. прутка, мм Мах толщ. разрез. металла, мм Макс. усилие резания, тс Макс. раскрытие лезвий, мм Масса, кг КГС-80 80 32 10 36 170 14,0 КС-2080 80 32 — 27 110 10,8 К-25 80 25 — 20 90 10,0 КГ-63 63 22 8 16 110 10,0 ККМГ-80 80 36 10 39,6 130 14,2
6 Основные правила обращения с гидравлическими кусачками (ножницами) Непосредственно для перекусывания арматуры и элементов металлических конструкций предназначены кусачки гидравлические КГ, а в более ограниченном пространстве используют кусачки арматурные КАГ. Стандартные правила работы с кусачками сводятся к следующему: 1. Для проведения работ по перекусыванию арматуры расчет из 2-х спасателей подносит комплект инструмента к месту проведения работ и выполняет операции по подготовке к работе 2. При необходимости перекусываемая арматура освобождается от бетона (например, бетоноломом) на величину, позволяющую работать кусачками (150-200 мм) 3. После подготовки к работе спасатель № 1 подносит инструмент к месту перекусывания арматуры, раскрывает лезвия на необходимую величину, достаточную для ввода арматурного прутка в корневую выемку лезвий, расположенную в непосредственной близости от оси вращения лезвий 4. Перекусывание арматуры другими частями лезвий не рекомендуется (толстая арматура не будет рассечена до конца, а лезвия и инструмент могут получить повреждения):

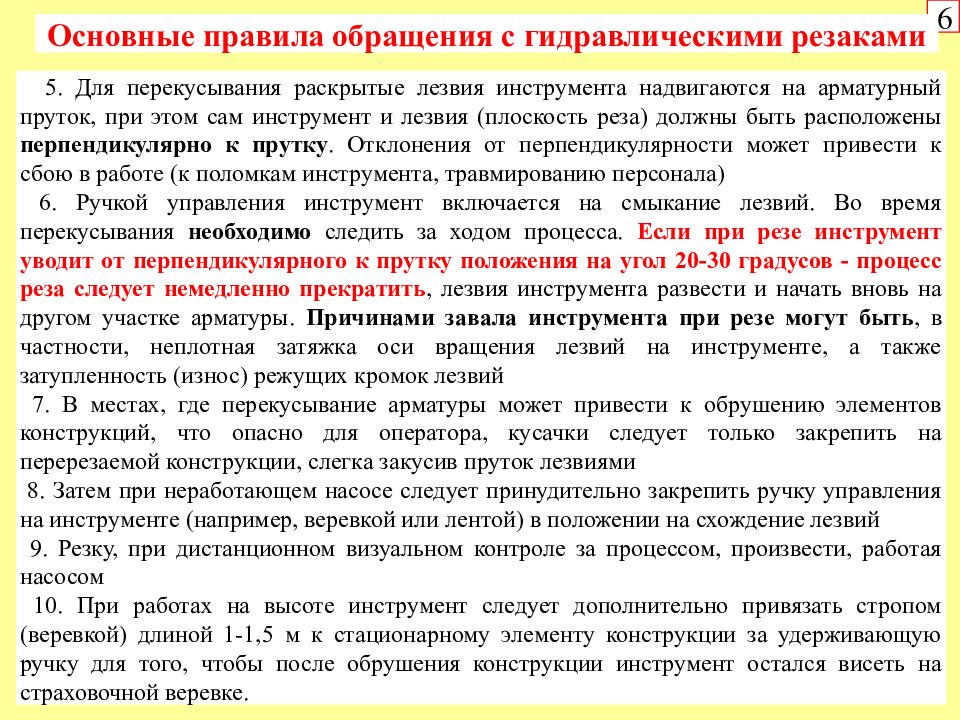

6 Основные правила обращения с гидравлическими резаками 5. Для перекусывания раскрытые лезвия инструмента надвигаются на арматурный пруток, при этом сам инструмент и лезвия (плоскость реза) должны быть расположены перпендикулярно к прутку. Отклонения от перпендикулярности может привести к сбою в работе (к поломкам инструмента, травмированию персонала) 6. Ручкой управления инструмент включается на смыкание лезвий. Во время перекусывания необходимо следить за ходом процесса. Если при резе инструмент уводит от перпендикулярного к прутку положения на угол 20-30 градусов - процесс реза следует немедленно прекратить, лезвия инструмента развести и начать вновь на другом участке арматуры. Причинами завала инструмента при резе могут быть, в частности, неплотная затяжка оси вращения лезвий на инструменте, а также затупленность (износ) режущих кромок лезвий 7. В местах, где перекусывание арматуры может привести к обрушению элементов конструкций, что опасно для оператора, кусачки следует только закрепить на перерезаемой конструкции, слегка закусив пруток лезвиями 8. Затем при неработающем насосе следует принудительно закрепить ручку управления на инструменте (например, веревкой или лентой) в положении на схождение лезвий 9. Резку, при дистанционном визуальном контроле за процессом, произвести, работая насосом 10. При работах на высоте инструмент следует дополнительно привязать стропом (веревкой) длиной 1-1,5 м к стационарному элементу конструкции за удерживающую ручку для того, чтобы после обрушения конструкции инструмент остался висеть на страховочной веревке.
6 Ножницы комбинированные НКГС-80 ( ГАСИ «Спрут») НК-2080М (ГАСИ «Медведь») Ножницы гидравлические НГ-63 (ГАСИ «Простор») Ножницы челюстные РН 4-3 (ГАСИ «Эконт»)
6 Ножницы гидравлические Ножницы гидравлические - это силовой аварийно-спасательный инструмент, который предназначен для разрезания листового железа, стальной арматуры, труб и различного профиля из металла, а также элементов железобетонных, промышленных и автотранспортных конструкций Комбинированные ножницы гидравлические – это силовой аварийно-спасательный инструмент, который предназначен для перекусывания арматуры, стальных прутков, резания уголков и других металлических профилей, листового стального материала, перерезания и пережатия стальных труб, подъема и перемещения тяжелых объектов, расширения узких проемов, стягивания элементов конструкций с помощью набора принадлежностей Комби-ножницы ручные – это силовой аварийно-спасательный инструмент, который предназначен для резания, разрушения или деформации металлических профилей, подъема или перемещения монолитных грузов. Изделие автономно, компактно, отсутствуют присоединительные рукава, имеется возможность поворота ножей относительно гидроцилиндра на угол 180 градусов Расширитель-ножницы гидравлический – это силовой аварийно-спасательный инструмент, который предназначен для резаний арматуры, металлических труб, стальных прутков, тросов, уголков, для расширения узких проемов, подъема и перемещения различных предметов
10 Общее устройство ножниц гидравлических Ножи различной формы Поршневой гидропривод Рычажно-шарнирные звенья Блок управления Нагнетательный и сливной штуцера Подъемно-транспортная рукоятка Защитный кожух
6 Принцип работы ножниц Принцип действия гидравлических ножниц основан на передаче энергии (рабочей жидкости под давлением), преобразующей поступательное движение поршня и штока гидроцилиндра с помощью рычажно-шарнирных звеньев в механическую работу по выполнению различных операций посредством двух ножей, приводимых в действие гидроцилиндром. Общее устройство ножниц : - рабочий орган – ножи различной формы; - поршневой гидропривод; - рычажно-шарнирные звенья; - блок управления; - нагнетательный и сливной рукава; - подъемно-транспортная рукоятка. Ножницы гидравлические
6 Принцип работы ножниц гидравлических
6 Ножницы комбинированные НК-2080М (ГАСИ «Медведь») Основные технические характеристики ножниц комбинированных НК-2080М (ГАСИ «Медведь»): рабочее давление, МПа…………………………………………… 80 - макс. сила резания (в углублении/ в центре), тс………….. 32/16,5 макс. диаметр перекусыв. прутка из арматурной стали, мм.... 25-30 - макс толщина разрезаемого металла, мм.…………………...... 15 - диаметр перерезаемой стальной трубы, мм………………...... 76 - макс. усилие расширяющее, тс………………………………… 2,8 - макс. раскрытие лезвий, мм..………………………………...... 240 - масса изделия, кг………………………………………………….. 18 Ножницы комбинированные НК-2080М предназначены для расширения узких проемов, подъема, перемещения и удержания в неподвижном состоянии объектов, перекусывания и резки стальных прутков, уголков и других профилей, сжатия труб. Возможно применение совместно с набором принадлежностей НП 2080М. Оснащены гидрозамками.
6 Сравнительные ТХ ножниц гидравлических Модель ножниц Мах. рабочее давление, МПа Мах. диам. перерекус. прутка, мм Мах толщ. разрез. металла, мм Макс. усилие резания, тс Макс. раскрытие лезвий, мм Масса, кг НКГС-80 (Спрут) 80 32-36 10-12 36 335 14 НК-2080М (Медведь) 80 30 15 32 240 18 РН 4-3 (Эконт) 80 25 — 30 75 14,7 НГ-63 (Простор) 63 20 8 16 300 10,8
6 Ножницы комбинированные НКГС-80 (ГАСИ «Спрут») Ножницы комбинированные гидравлические НКГС-80 - предназначены для разрезания листового металла, труб, перекусывания стальной арматуры, уголков, а также применяются для раздвигания, поднимания и удержания предметов в определенном фиксированном положении.

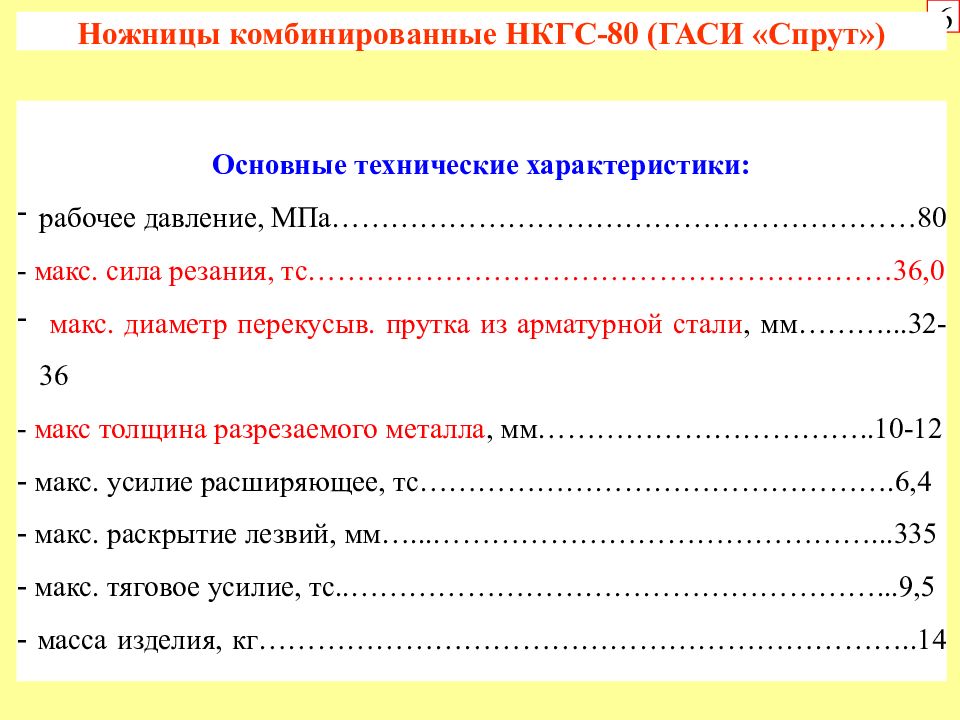

6 Ножницы комбинированные НКГС-80 (ГАСИ «Спрут») Основные технические характеристики: рабочее давление, МПа……………………………………………………80 - макс. сила резания, тс……………………………………………………36,0 макс. диаметр перекусыв. прутка из арматурной стали, мм………...32-36 - макс толщина разрезаемого металла, мм……………………………..10-12 - макс. усилие расширяющее, тс………………………………………….6,4 - макс. раскрытие лезвий, мм…...………………………………………...335 - макс. тяговое усилие, тс..………………………………………………...9,5 - масса изделия, кг…………………………………………………………..14

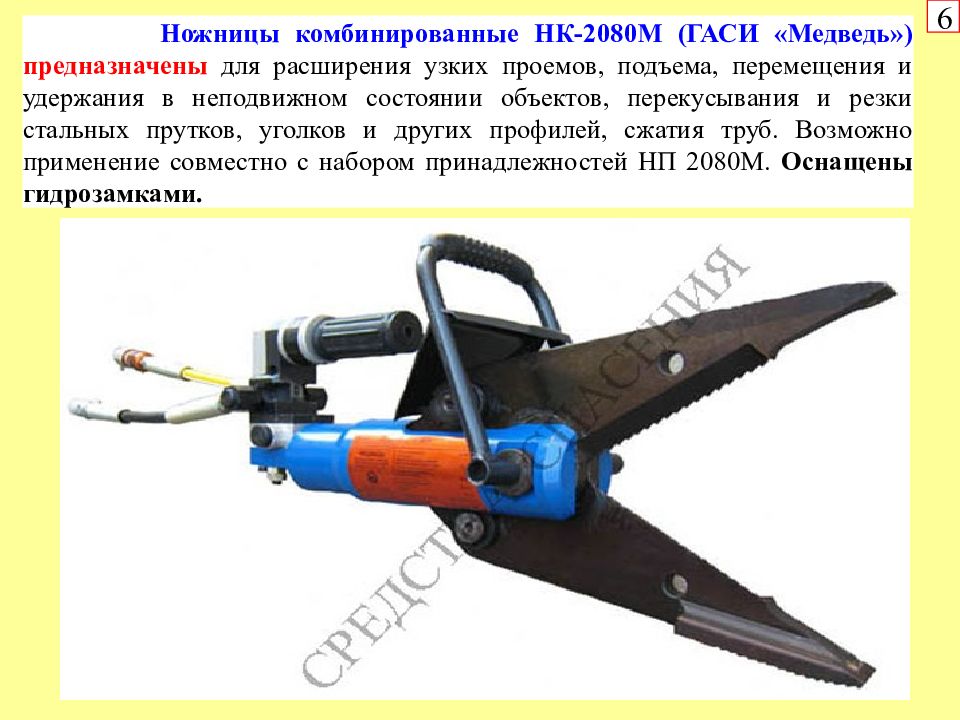

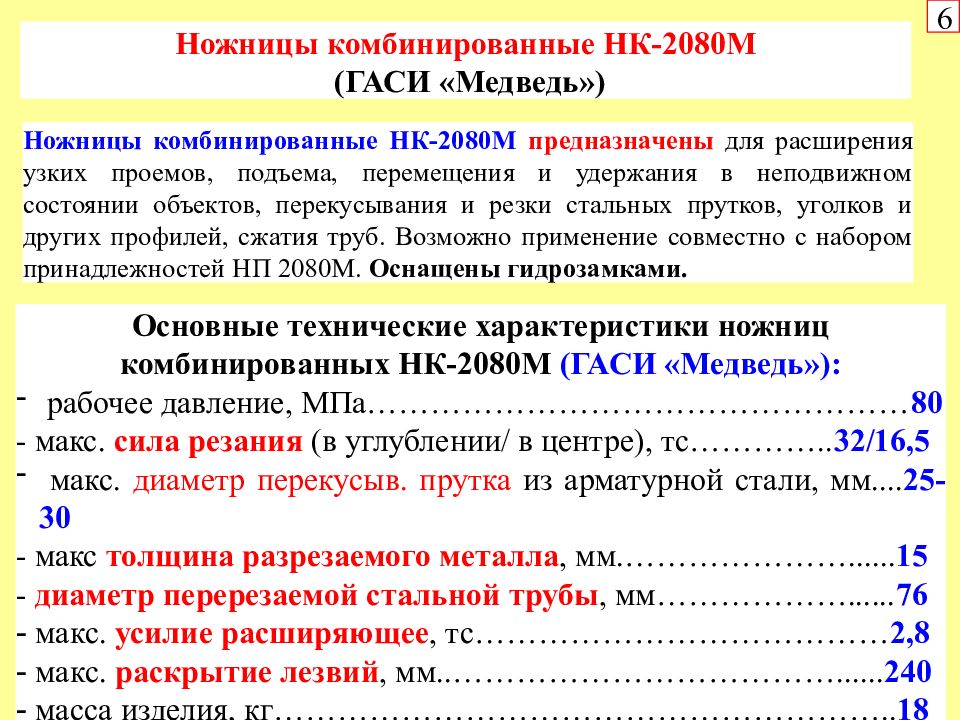

6 Ножницы комбинированные НК-2080М (ГАСИ «Медведь») предназначены для расширения узких проемов, подъема, перемещения и удержания в неподвижном состоянии объектов, перекусывания и резки стальных прутков, уголков и других профилей, сжатия труб. Возможно применение совместно с набором принадлежностей НП 2080М. Оснащены гидрозамками.

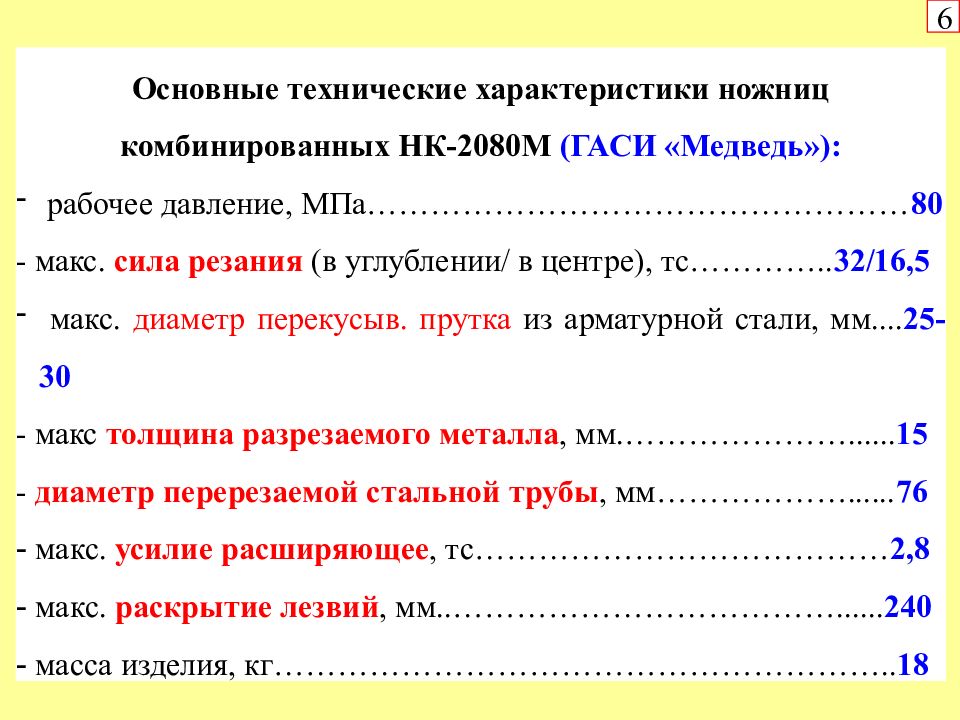

6 Основные технические характеристики ножниц комбинированных НК-2080М (ГАСИ «Медведь»): рабочее давление, МПа…………………………………………… 80 - макс. сила резания (в углублении/ в центре), тс………….. 32/16,5 макс. диаметр перекусыв. прутка из арматурной стали, мм.... 25-30 - макс толщина разрезаемого металла, мм.…………………...... 15 - диаметр перерезаемой стальной трубы, мм………………...... 76 - макс. усилие расширяющее, тс………………………………… 2,8 - макс. раскрытие лезвий, мм..………………………………...... 240 - масса изделия, кг………………………………………………….. 18
6 Ножницы челюстные РНЧ-3 предназначены для перекусывания уголков, труб, арматуры, металлических профилей, деформирования и стягивания, фиксации грузов, вспарывания и проделывания проемов

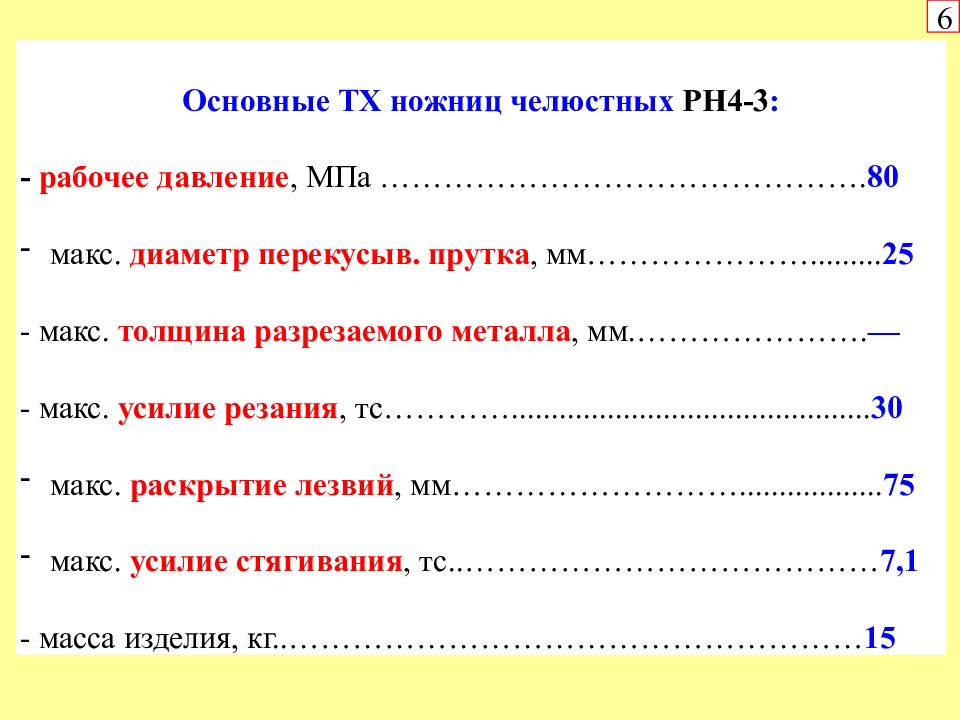

6 Основные ТХ ножниц челюстных РН4-3 : - рабочее давление, МПа ………………………………………. 80 макс. диаметр перекусыв. прутка, мм…………………......... 25 - макс. толщина разрезаемого металла, мм.…………………. — - макс. усилие резания, тс…………............................................. 30 макс. раскрытие лезвий, мм……………………….................. 75 макс. усилие стягивания, тс..………………………………… 7,1 - масса изделия, кг..……………………………………………… 15

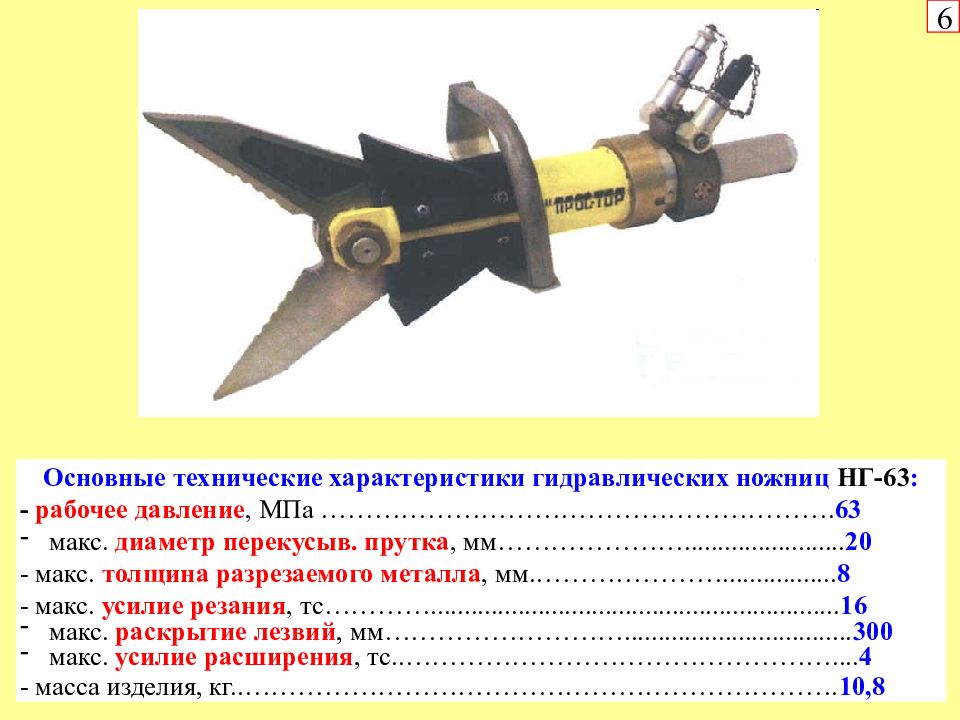

6 Основные технические характеристики гидравлических ножниц НГ-63 : - рабочее давление, МПа …………………………………………………. 63 макс. диаметр перекусыв. прутка, мм…………………........................ 20 - макс. толщина разрезаемого металла, мм.…………………................. 8 - макс. усилие резания, тс…………............................................................. 16 макс. раскрытие лезвий, мм……………………….................................. 300 макс. усилие расширения, тс..………………………………………….... 4 - масса изделия, кг..…………………………………………………………. 10,8
5 Комби-ножницы ручные разновидности
10 Общий вид и устройство комби-ножниц КНР-80 1- гидроблок ; 2-вилка; 3-ось; 4- ножи ; 5-тяга; 6- ручной насос ; 7- рукоятка насоса ; 8- бак ; 9-трубка бака; 10-пробка; 11- переключатель ; 12-кожух; 13- неподвижная рукоятка ; 14- резиновая ручка
10 Принципиальная схема работы комби-ножниц Комби-ножницы состоят из гидроблока 1 соединенного с вилкой 2 по резьбе, к которой с помощью оси 3 крепятся ножи 4. Ножи тягами 5 соединены с поршнем гидроблока, перемещение, которого под давлением приводит к повороту ножей относительно оси 3. Давление в полостях гидроблока создается с помощью ручного насоса 6, установленного на корпусе гидроблока 1. Насосная часть выполнена по двухступенчатой схеме. Выдвижение поршня приводит к закрытию ножей, втягивание поршня приводит к раскрытию ножей. Управление перемещением ножей осуществляется переключателем 11.
5 Комби-ножницы ручные КНР-80 «Спрут-С» Предназначены для разрезания листового металла, перерезания арматуры из стали и тонкостенных труб, перемещения и удержания плит, блоков, их обломков при проведении аварийно-восстановительных работ. Благодаря наличию на концах лезвий «плоских» участков» - этим инструментом удобно раздвигать узкие щели. Для осуществления функции стягивания ножницы КНР-80 используются совместно с комплектом тяговых адаптеров с крюками или с комплектом тяговых цепей. Корпус с рукояткой может поворачиваться относительно рабочего органа (ножей) на 180 °, что позволяет производить работу в удобном для оператора положении.

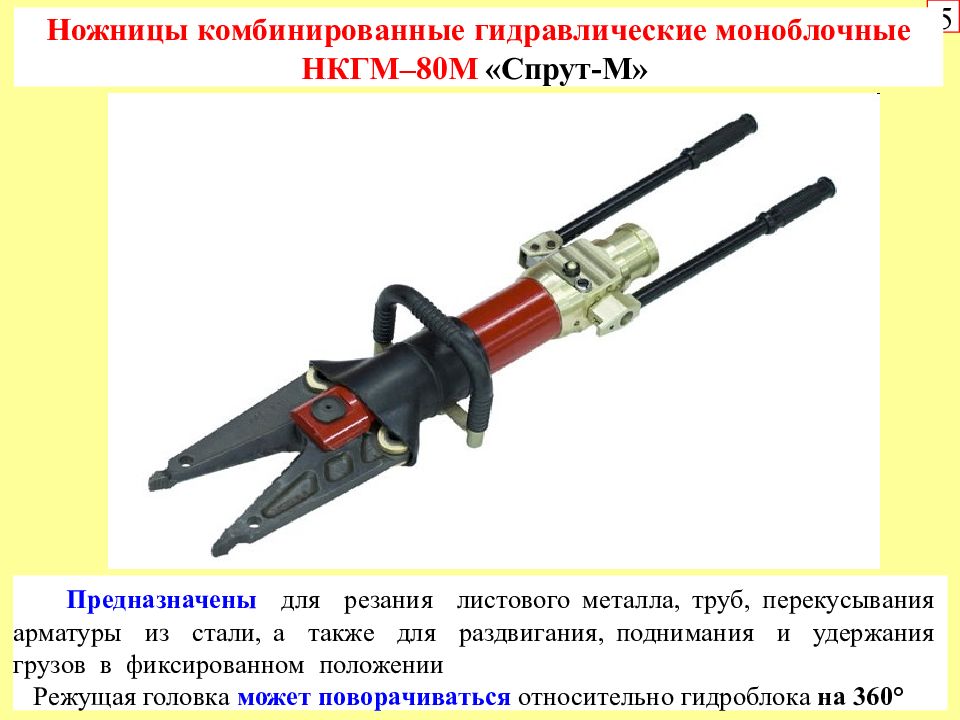

5 Ножницы комбинированные гидравлические моноблочные НКГМ–80М «Спрут-М» Предназначены для резания листового металла, труб, перекусывания арматуры из стали, а также для раздвигания, поднимания и удержания грузов в фиксированном положении Режущая головка может поворачиваться относительно гидроблока на 360 °

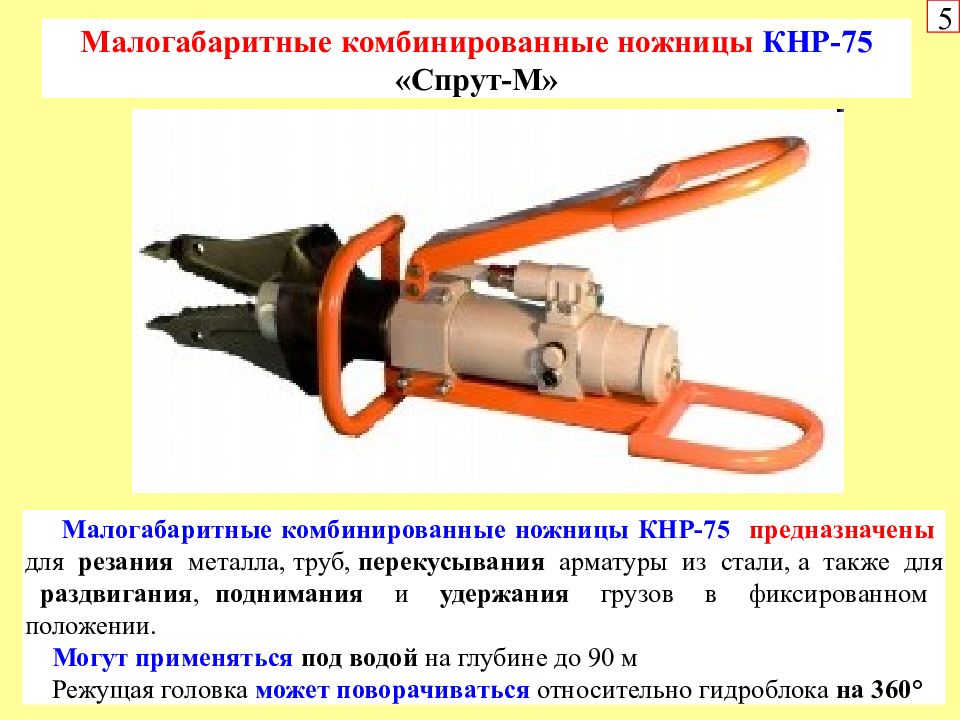

5 Малогабаритные комбинированные ножницы КНР-75 «Спрут-М» Малогабаритные комбинированные ножницы КНР-75 предназначены для резания металла, труб, перекусывания арматуры из стали, а также для раздвигания, поднимания и удержания грузов в фиксированном положении. Могут применяться под водой на глубине до 90 м Режущая головка может поворачиваться относительно гидроблока на 360 °

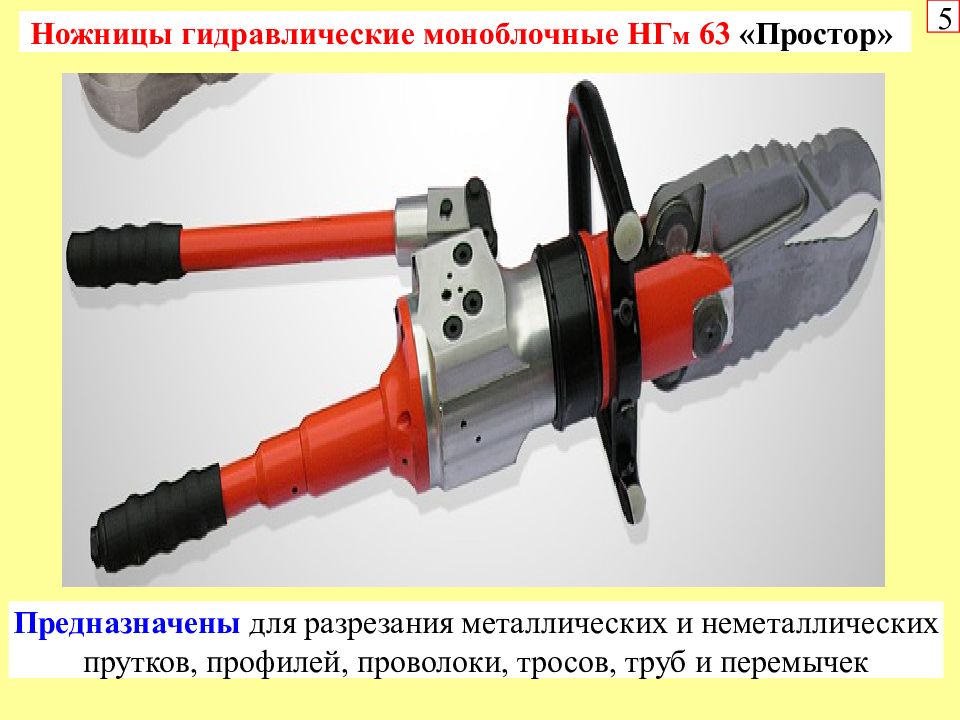

5 Ножницы гидравлические моноблочные НГ м 63 «Простор» Предназначены для разрезания металлических и неметаллических прутков, профилей, проволоки, тросов, труб и перемычек
10 Сравнительные технические характеристики комби-ножниц Модель комби-ножниц Диаметр перекус. стального прутка, мм Усилие на рук. гидрона-соса, кг Рабочее давление МПа Усилия резания/расширения/стягивания, тс Макс. раскрытие ножей, мм Масса, кг КНР-80 (Спрут-С) 20 25 80 20/3/4,2 235 12 НКГМ-80М (Спрут-М) 30 30 80 30/5,4/6,8 350 14,7 КНР-75 (Спрут-М) 21 25 80 21/3,4/4,5 247 11,5 НГм 63 (Простор) 20 25 63 22/-/- 130 10,5

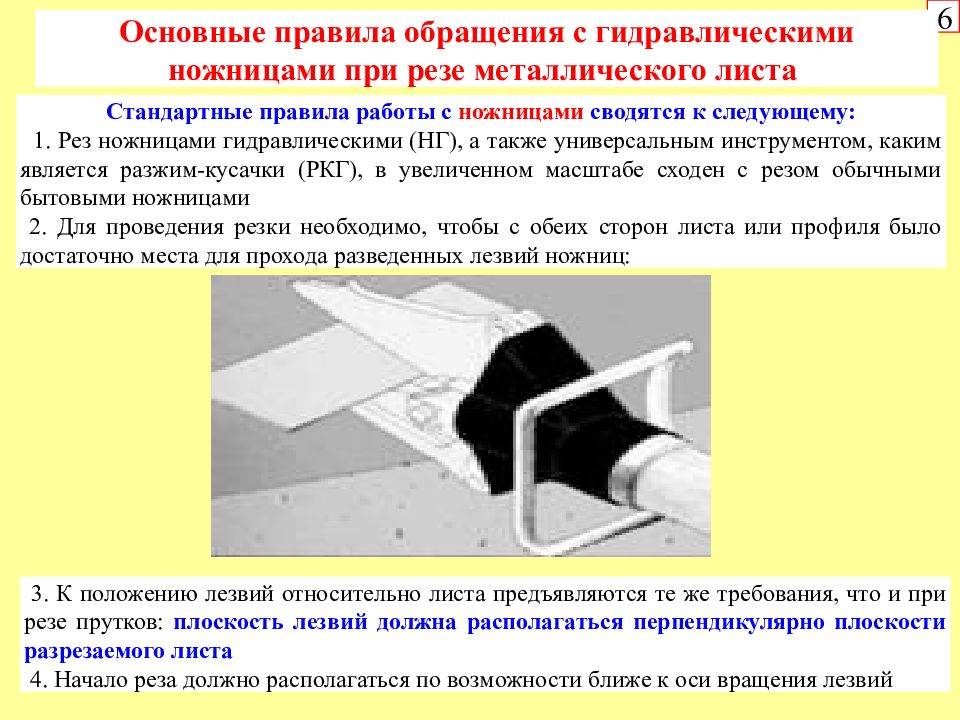

6 Основные правила обращения с гидравлическими ножницами при резе металлического листа Стандартные правила работы с ножницами сводятся к следующему: 1. Рез ножницами гидравлическими (НГ), а также универсальным инструментом, каким является разжим-кусачки (РКГ), в увеличенном масштабе сходен с резом обычными бытовыми ножницами 2. Для проведения резки необходимо, чтобы с обеих сторон листа или профиля было достаточно места для прохода разведенных лезвий ножниц: 3. К положению лезвий относительно листа предъявляются те же требования, что и при резе прутков: плоскость лезвий должна располагаться перпендикулярно плоскости разрезаемого листа 4. Начало реза должно располагаться по возможности ближе к оси вращения лезвий
6 Основные правила обращения с гидравлическими ножницами при резе металлического листа 5. При работающем насосе (спасатель № 2) спасатель №1 ручкой управления включает инструмент на схождение лезвий и производится рез 6. Для следующего цикла лезвия вновь разводятся и инструмент продвигается по линии реза. При этом может потребоваться дополнительное отгибание уже отрезанной части листа для вхождения в рез элементов инструмента. Отгиб может производиться вручную или с использованием вспомогательных средств типа рычага 7. Концы ножниц имеют наружные лезвия, которыми можно пользоваться для вскрытия сравнительно тонких оболочек. Для этого лезвия ножниц смыкаются и, используя инструмент в качестве тарана, производится начальное внедрение в оболочку: 8. Затем инструмент включается на раскрытие лезвий и производится рез оболочки. Длина реза определяется максимальным раскрытием лезвий ножниц.
5 Гидравлические расширители Гидравлические расширитель-ножницы

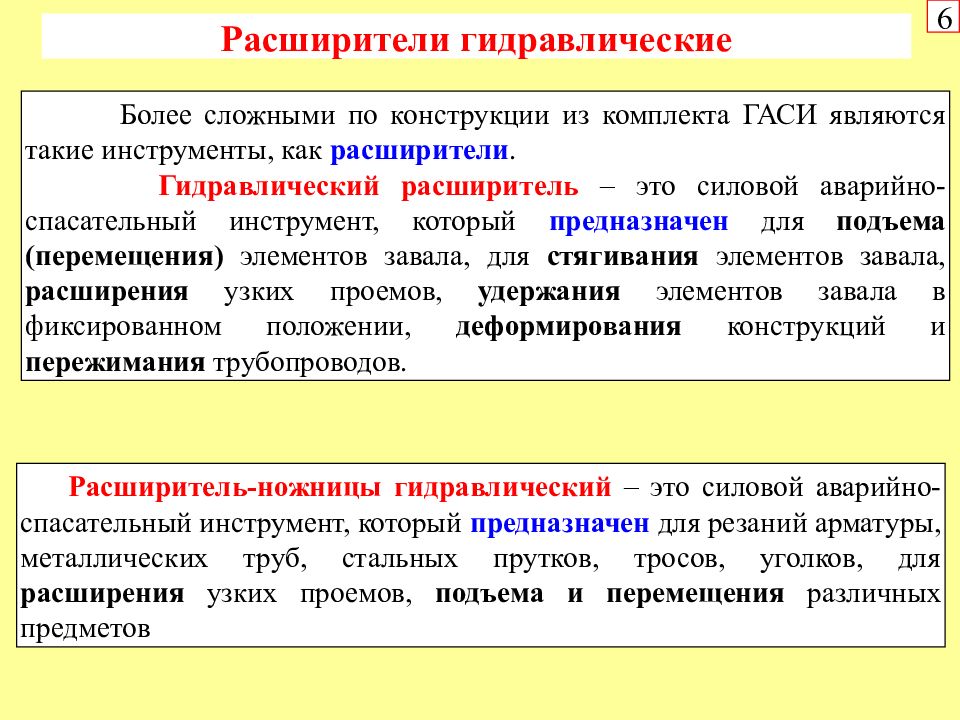

6 Расширители гидравлические Более сложными по конструкции из комплекта ГАСИ являются такие инструменты, как расширители. Гидравлический расширитель – это силовой аварийно-спасательный инструмент, который предназначен для подъема (перемещения) элементов завала, для стягивания элементов завала, расширения узких проемов, удержания элементов завала в фиксированном положении, деформирования конструкций и пережимания трубопроводов. Расширитель-ножницы гидравлический – это силовой аварийно-спасательный инструмент, который предназначен для резаний арматуры, металлических труб, стальных прутков, тросов, уголков, для расширения узких проемов, подъема и перемещения различных предметов
6 Общее устройство гидравлического расширителя Удлиненные силовые элементы Гидроцилиндр Рычажно-шарнирная передача Нагнетательный и сливной шланги Орган управления Рукоятка Подъемно-транспортные рукоятки
6 Общее устройство : - удлиненные губки; - рычажно-шарнирная передача; - гидроцилиндр; - орган управления; - нагнетательный и сливной рукава; - подъемно-транспортная рукоятка. Расширитель гидравлический

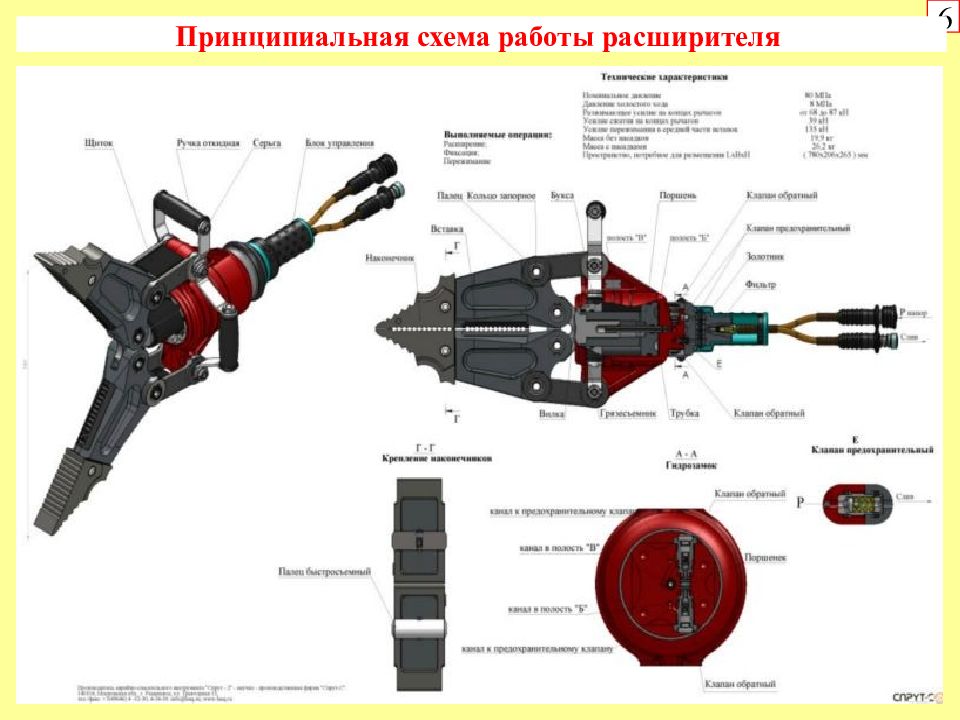

6 Принципиальная схема работы расширителя

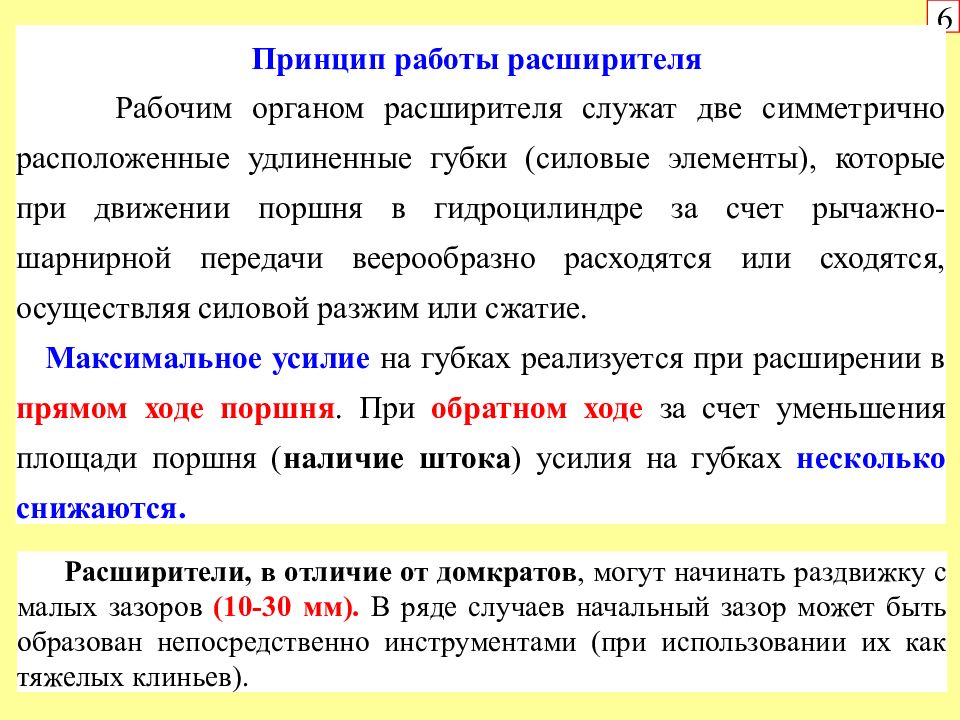

6 Принцип работы расширителя Рабочим органом расширителя служат две симметрично расположенные удлиненные губки (силовые элементы), которые при движении поршня в гидроцилиндре за счет рычажно-шарнирной передачи веерообразно расходятся или сходятся, осуществляя силовой разжим или сжатие. Максимальное усилие на губках реализуется при расширении в прямом ходе поршня. При обратном ходе за счет уменьшения площади поршня ( наличие штока ) усилия на губках несколько снижаются. Расширители, в отличие от домкратов, могут начинать раздвижку с малых зазоров (10-30 мм). В ряде случаев начальный зазор может быть образован непосредственно инструментами (при использовании их как тяжелых клиньев).

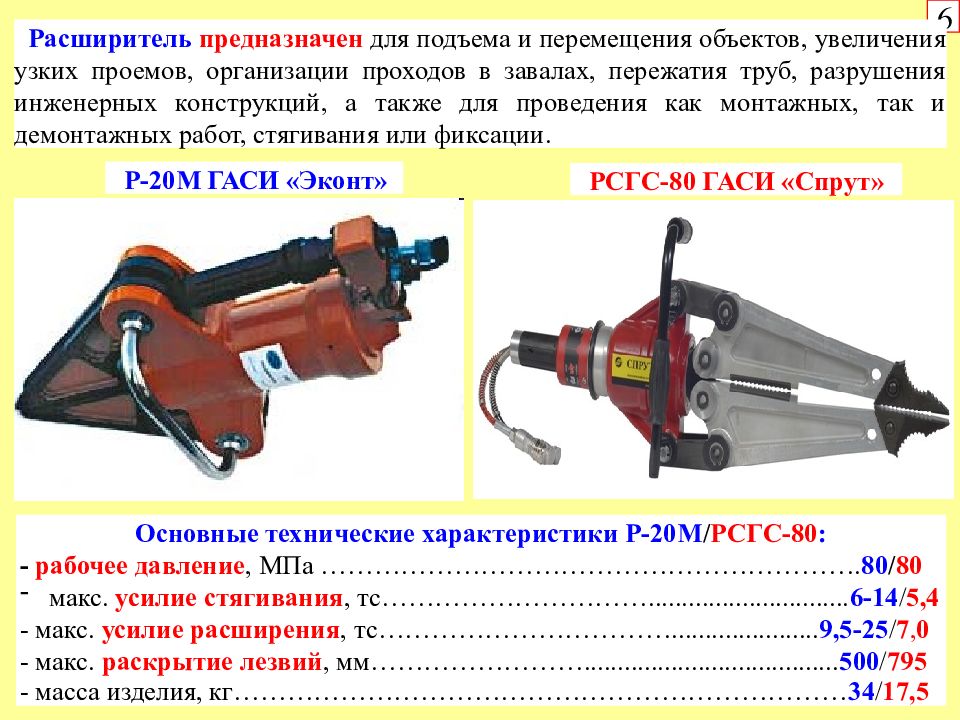

6 Расширитель предназначен для подъема и перемещения объектов, увеличения узких проемов, организации проходов в завалах, пережатия труб, разрушения инженерных конструкций, а также для проведения как монтажных, так и демонтажных работ, стягивания или фиксации. Р-20М ГАСИ «Эконт» РСГС-80 ГАСИ «Спрут» Основные технические характеристики Р-20М / РСГС-80 : - рабочее давление, МПа ……………………………………………………. 80 / 80 макс. усилие стягивания, тс………………………….............................. 6-14 / 5,4 - макс. усилие расширения, тс……………………………...................... 9,5-25 / 7, 0 - макс. раскрытие лезвий, мм……………………...................................... 500 / 795 - масса изделия, кг…………………………………………………………… 34 / 17,5
6 Общее устройство расширитель-ножниц Расширитель-ножницы является универсальным инструментом и, как правило, имеет удлиненные лезвия с прямой режущей кромкой, снабженные рядом выемок для удержания от выдавливания перерезаемого материала. Наружные концы лезвий имеют рабочие площадки с рифлениями для выполнения операций по расширению. У большинства моделей прямое движение поршня используется для резания и стягивания, а обратное относительно меньшим усилием — для расширения. Принцип действия гидравлического расширитель-ножницы основан на передаче энергии (рабочей жидкости под давлением), преобразующей поступательное движение поршня и штока гидроцилиндра с помощью рычажно-шарнирных звеньев в механическую работу по выполнению различных операций посредством двух ножей, приводимых в действие гидроцилиндром.
6 Разжим-ножницы гидравлические РН 4-1 (ГАСИ «Эконт») предназначены для подъёма и перемещения объектов, для расширения узких проёмов, для перерезанния листового металла, для пережатия, резания и перекусывания стальных труб, прутков, уголков, тросов и других профилей.

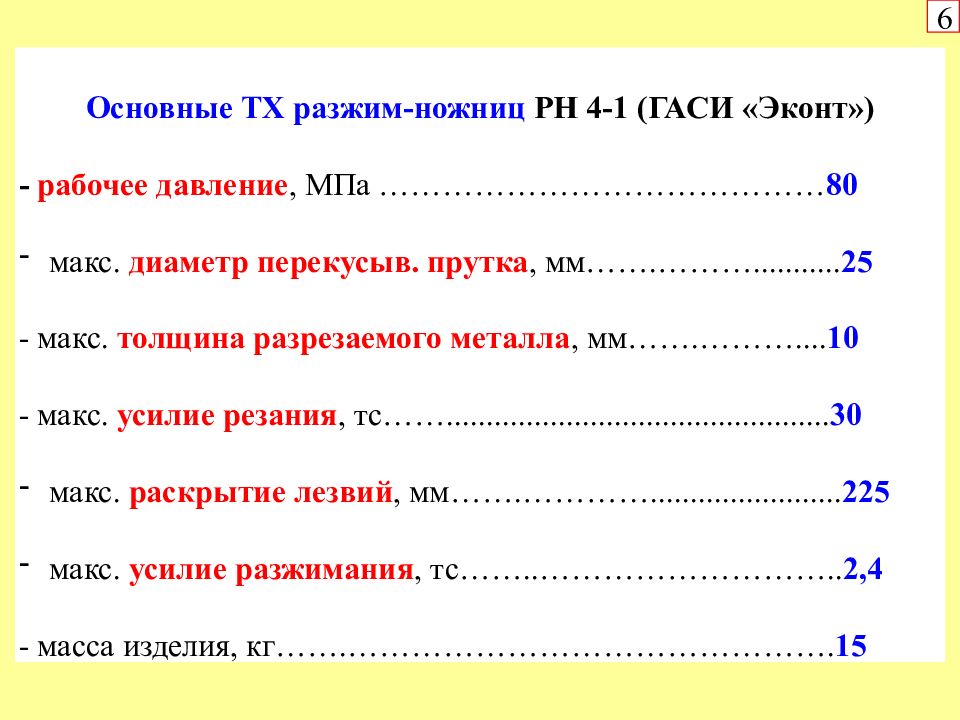

6 Основные ТХ разжим-ножниц РН 4-1 (ГАСИ «Эконт») - рабочее давление, МПа …………………………………… 80 макс. диаметр перекусыв. прутка, мм…….………........... 25 - макс. толщина разрезаемого металла, мм…….……….... 10 - макс. усилие резания, тс……................................................ 30 макс. раскрытие лезвий, мм…….…………........................ 225 макс. усилие разжимания, тс……..……………………….. 2,4 - масса изделия, кг…….………………………………………. 15
10 Перечень технических характеристик Параметры Р-20 «Эконт» «Простор» РБГС-80 «Спрут» НК-2080 «Медведь» Максимальное усилие расширения, тс 9,5 8 (РКГ с -63) 15,3 2,8 Максимальное усилие стягивания, тс 6 5,5 (РГ-63-600) 10,3 — Рабочее давление, МПа 80 63 80 80 Сравнительные технические характеристики гидравлических расширитетелей
6 Основные правила обращения с гидравлическими расширителями (расширитель-ножницами) Стандартные правила работы с расширителями сводятся к следующему: 1. При выполнении работ по перемещению элементов завала расширителем или расширитель-ножницами возможны 2 вида работ : 1 - раздвигание или подъем ; 2 - стягивание. 2. Работы по подъему (раздвиганию) и фиксации на нужной высоте отдельных элементов завала производятся, как правило, при освобождении пострадавших, защемленных тяжелыми элементами конструкций, плит и т. п. 3. Для выполнения данной операции расчет из 2-х спасателей подносит комплект инструментов с приспособлениями к месту проведения работ, выполняет операции по подготовке инструмента к работе. Губки расширителя перед началом проведения работ должны быть сведены 4. После подготовки инструмента к работе спасатель № 2 запускает насосную станцию или приводит в действие ручной насос 5. Спасатель №1 подносит расширитель к месту подъема конструкции, вставляет на всю длину рифленые концы рычагов инструмента в щель между навалившимся грузом и твердой поверхностью

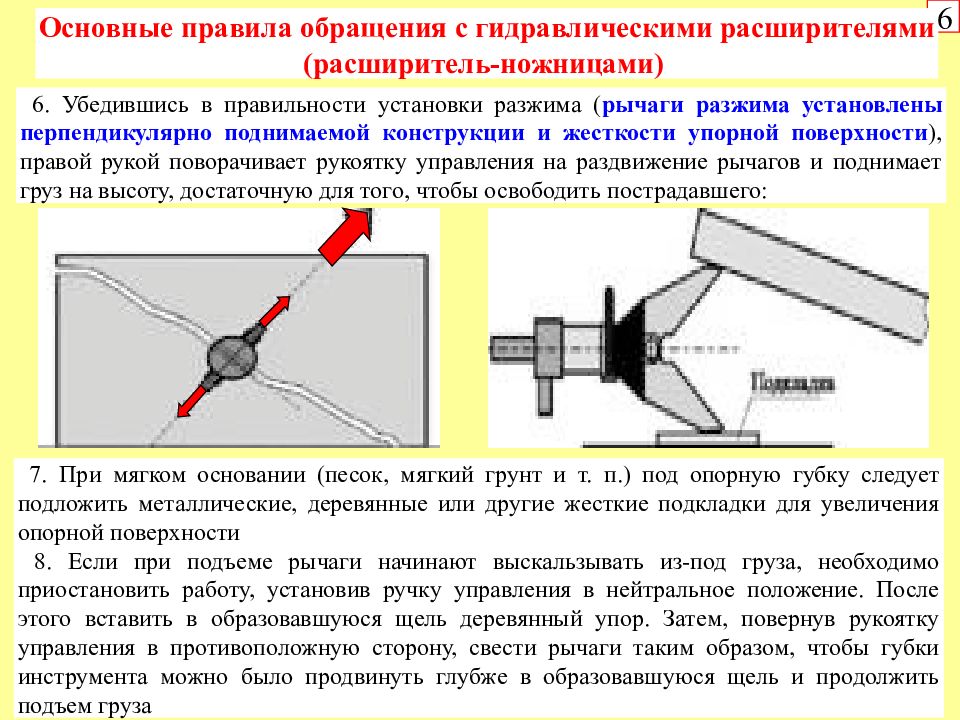

6 Основные правила обращения с гидравлическими расширителями (расширитель-ножницами) 6. Убедившись в правильности установки разжима ( рычаги разжима установлены перпендикулярно поднимаемой конструкции и жесткости упорной поверхности ), правой рукой поворачивает рукоятку управления на раздвижение рычагов и поднимает груз на высоту, достаточную для того, чтобы освободить пострадавшего: 7. При мягком основании (песок, мягкий грунт и т. п.) под опорную губку следует подложить металлические, деревянные или другие жесткие подкладки для увеличения опорной поверхности 8. Если при подъеме рычаги начинают выскальзывать из-под груза, необходимо приостановить работу, установив ручку управления в нейтральное положение. После этого вставить в образовавшуюся щель деревянный упор. Затем, повернув рукоятку управления в противоположную сторону, свести рычаги таким образом, чтобы губки инструмента можно было продвинуть глубже в образовавшуюся щель и продолжить подъем груза
6 Основные правила обращения с гидравлическими расширителями (расширитель-ножницами) 9. При раскрытии рычагов расширителя на полную величину вновь жестко вставить в образовавшуюся щель деревянный упор 10. Рекомендуется поддержка (страховка) груза деревянными упорами во время и после его подъема 11. При подъеме необходимо особо следить за тем, чтобы не произошло разрушение поднимаемой конструкции или обрушение связанных с ней других элементов конструкций в зоне проведения работ Работы по стягиванию объектов расширителем 1. При выполнении данных работ расчет из 2-х спасателей подносит комплект инструментов с приспособлениями к месту проведения работ и выполняет операции по подготовке инструмента к работе 2. Губки инструмента должны быть раскрыты на полную величину или на величину большую, чем необходимая величина смещения объекта 3. Соединить расширитель с помощью комплекта принадлежностей с перемещаемой конструкцией 4. Комплект цепей для стягивания включает два коротких и два длинных отрезков цепей со специальными крюками. Короткие отрезки закрепляются скобами на губках с помощью пальцев с шариковым фиксатором. Длинным отрезком цепи охватывается неподвижная (например, очень тяжелая или закрепленная) опора. Наличие такой опоры необходимо для проведения данной операции. С другой стороны инструмента цепью охватывается конструкция, которую необходимо переместить

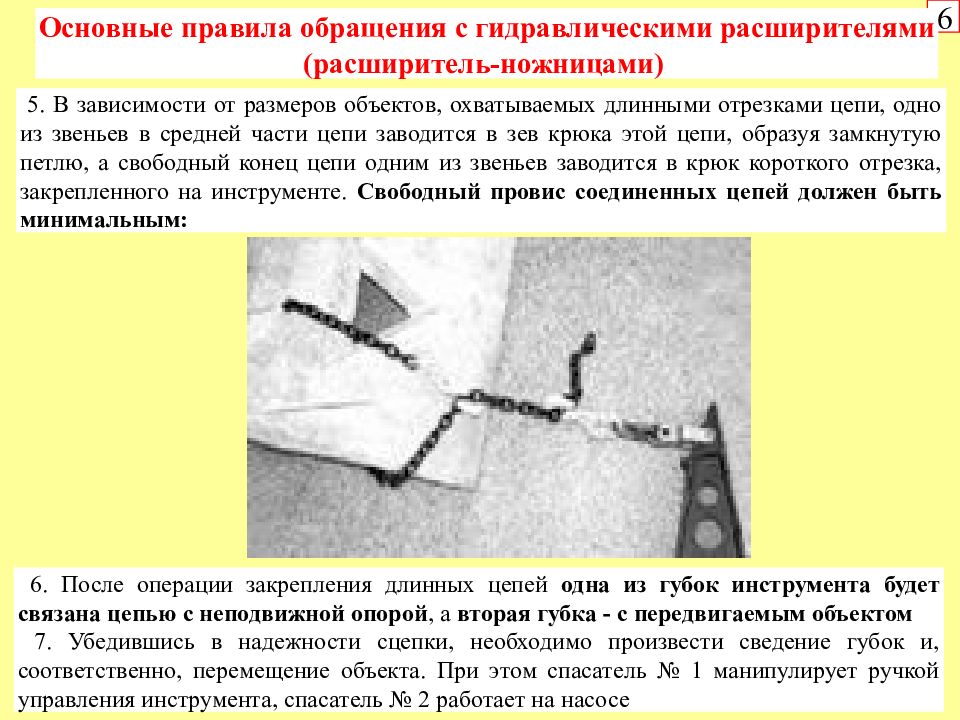

6 Основные правила обращения с гидравлическими расширителями (расширитель-ножницами) 5. В зависимости от размеров объектов, охватываемых длинными отрезками цепи, одно из звеньев в средней части цепи заводится в зев крюка этой цепи, образуя замкнутую петлю, а свободный конец цепи одним из звеньев заводится в крюк короткого отрезка, закрепленного на инструменте. Свободный провис соединенных цепей должен быть минимальным: 6. После операции закрепления длинных цепей одна из губок инструмента будет связана цепью с неподвижной опорой, а вторая губка - с передвигаемым объектом 7. Убедившись в надежности сцепки, необходимо произвести сведение губок и, соответственно, перемещение объекта. При этом спасатель № 1 манипулирует ручкой управления инструмента, спасатель № 2 работает на насосе

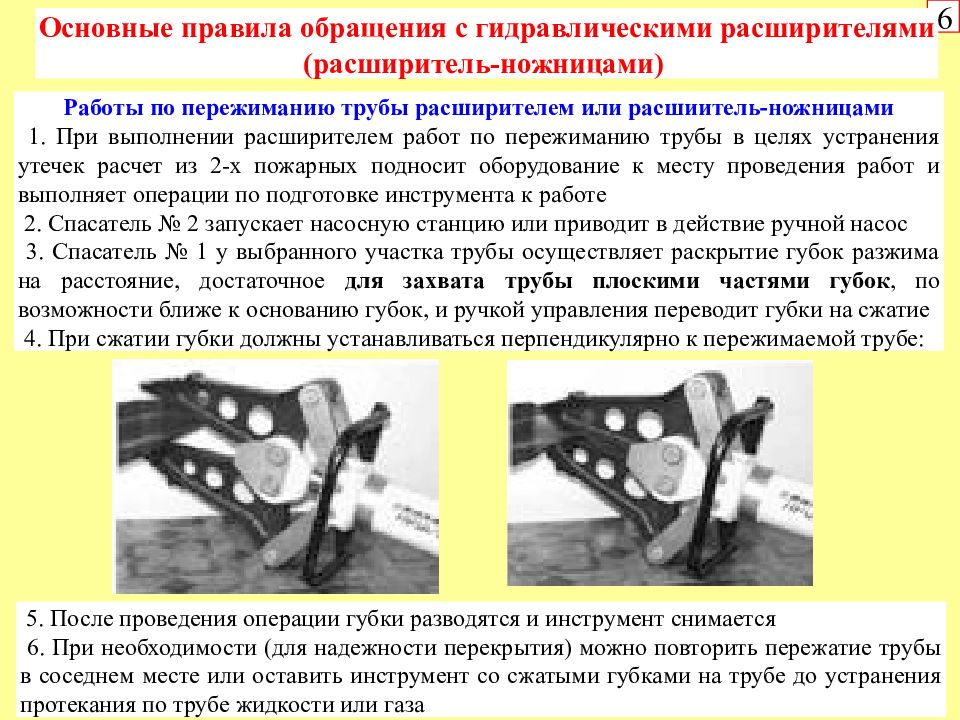

6 Основные правила обращения с гидравлическими расширителями (расширитель-ножницами) Работы по пережиманию трубы расширителем или расшиитель-ножницами 1. При выполнении расширителем работ по пережиманию трубы в целях устранения утечек расчет из 2-х пожарных подносит оборудование к месту проведения работ и выполняет операции по подготовке инструмента к работе 2. Спасатель № 2 запускает насосную станцию или приводит в действие ручной насос 3. Спасатель № 1 у выбранного участка трубы осуществляет раскрытие губок разжима на расстояние, достаточное для захвата трубы плоскими частями губок, по возможности ближе к основанию губок, и ручкой управления переводит губки на сжатие 4. При сжатии губки должны устанавливаться перпендикулярно к пережимаемой трубе: 5. После проведения операции губки разводятся и инструмент снимается 6. При необходимости (для надежности перекрытия) можно повторить пережатие трубы в соседнем месте или оставить инструмент со сжатыми губками на трубе до устранения протекания по трубе жидкости или газа

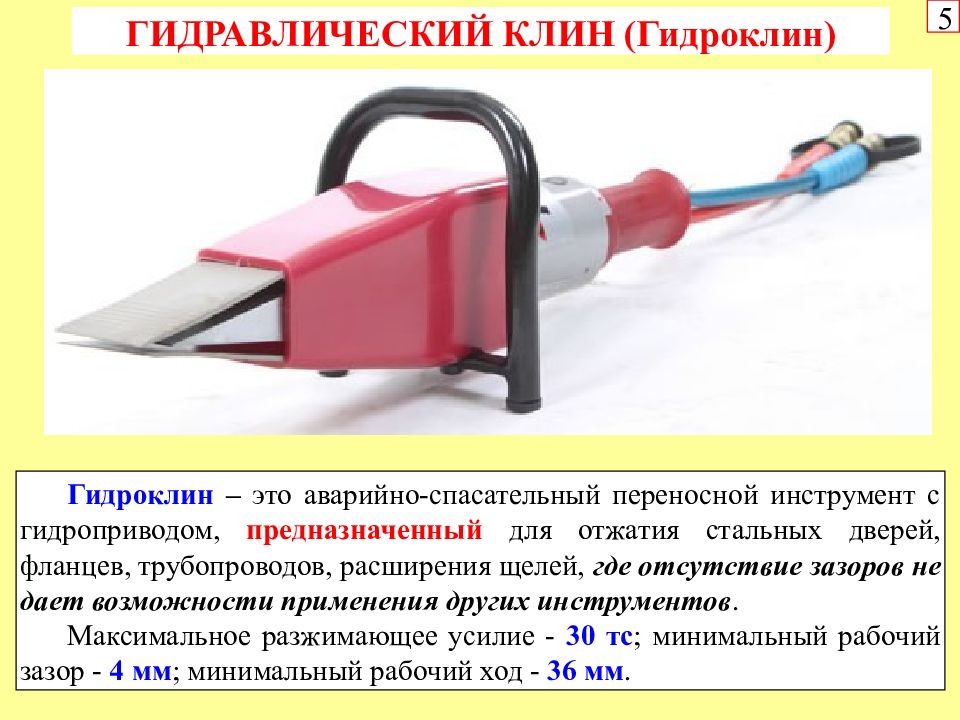

5 ГИДРАВЛИЧЕСКИЙ КЛИН (Гидроклин) Гидроклин – это аварийно-спасательный переносной инструмент с гидроприводом, предназначенный для отжатия стальных дверей, фланцев, трубопроводов, расширения щелей, где отсутствие зазоров не дает возможности применения других инструментов. Максимальное разжимающее усилие - 30 тс ; минимальный рабочий зазор - 4 мм ; минимальный рабочий ход - 36 мм.
5 Ручной гидроклин ККГМ (ГАСИ «Спрут») Разновидности гидроклинов Гидроклин ККГ-80 (ГАСИ «Спрут») Гидроклин PW 4624 (С) (ГАСИ «Холматро»)

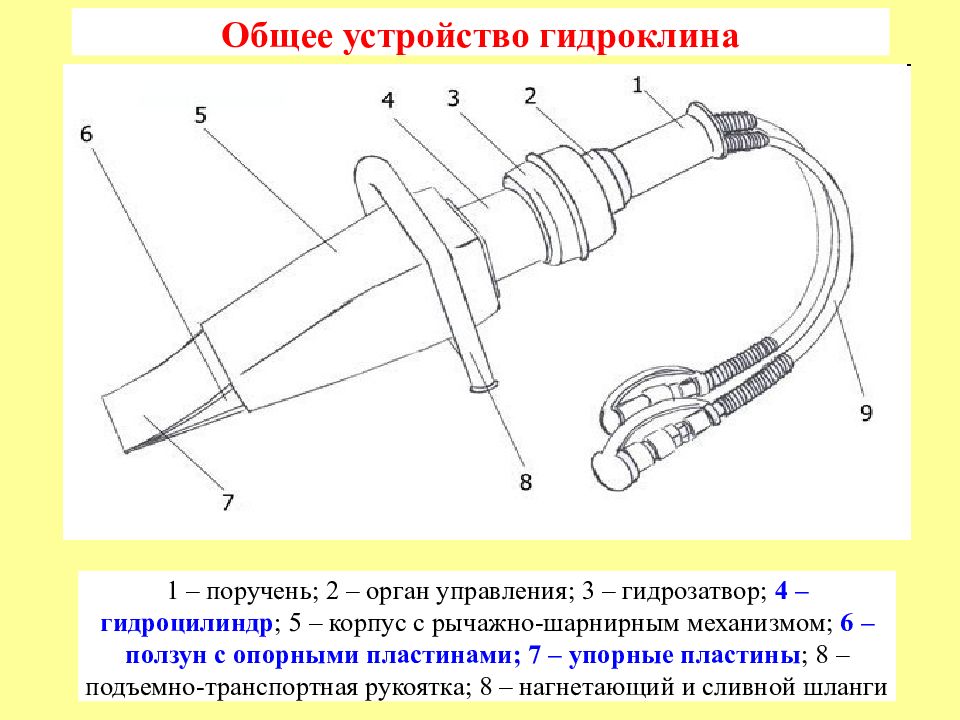

Общее устройство гидроклина 1 – поручень; 2 – орган управления; 3 – гидрозатвор; 4 – гидроцилиндр ; 5 – корпус с рычажно-шарнирным механизмом; 6 – ползун с опорными пластинами; 7 – упорные пластины ; 8 – подъемно-транспортная рукоятка; 8 – нагнетающий и сливной шланги
Принцип действия гидроклина основан на передаче энергии (рабочей жидкости под давлением), преобразующей поступательное движение поршня и штока гидроцилиндра с помощью рычажно-шарнирных звеньев в механическую работу по выполнению раздвигающих операций посредством двух упорных пластин, приводимых в действие гидроцилиндром. Гидроклин образует зазор между поверхностями разжимаемых объектов с помощью ползуна путем силового отжатия за счет проникновения в щели выступающих концов гибких металлических упорных пластин, закрепленных поверх коротких жестких опорных пластин. Ползун в виде клина под воздействием давления в гидроцилиндре на поршень перемещается линейно вперед, контактируя через упорные пластины с поверхностями разжимаемых объектов. Принципиальная схема действия гидроклина
- рабочее давление 80 МПа ; - максимальное усилие 30 тс ; - рабочий ход 17,7 тс ; - обратный ход 12,7 тс ; - минимальный рабочий зазор 4,5 мм ; - угол клина 10 град ; - макс. толщина расширения 36 мм ; - макс. усилие на рукоятке 30 кгс ; - масса готового к работе гидроклина 10 кг Технические характеристики ручного гидроклина ККГМ-80 Ручной гидроклин ККГМ-80 применяется для отжатия стальных дверей, фланцев трубопроводов, расширения щелей, где отсутствие зазоров не дает возможности применения других инструментов.

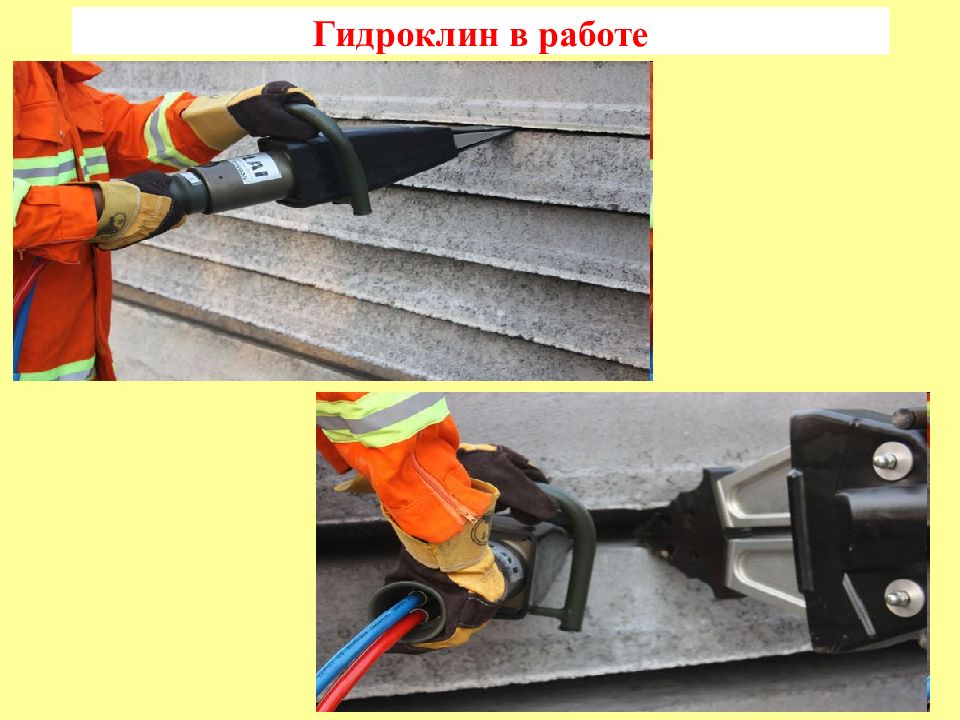

Гидроклин в работе

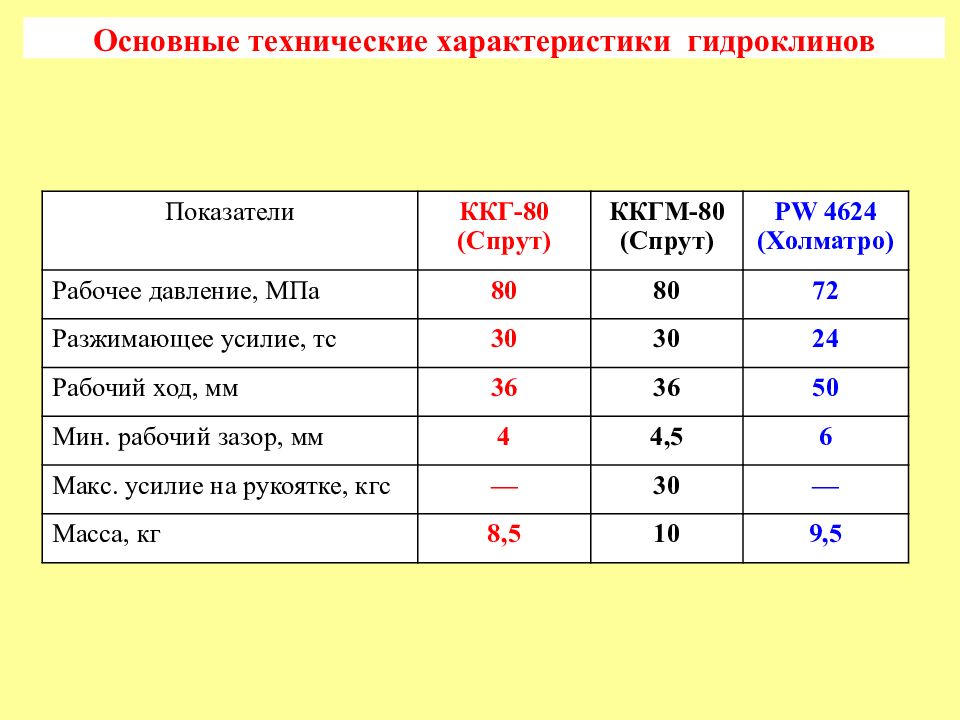

Основные технические характеристики гидроклинов Показатели ККГ-80 (Спрут) ККГМ-80 (Спрут) PW 4624 (Холматро) Рабочее давление, МПа 80 80 72 Разжимающее усилие, тс 30 30 24 Рабочий ход, мм 36 36 50 Мин. рабочий зазор, мм 4 4,5 6 Макс. усилие на рукоятке, кгс — 30 — Масса, кг 8,5 10 9,5
