Тема: «Назначение и основные параметры, особенности применения гидравлического АСИ зарубежного производства, фирм «HOLMATRO», «LUKAS» и «WEBER HYDRAULIK», их сравнительные характеристики и отличия » Учебное занятие № 20 2013 г. ТЕХНИЧЕСКИЙ ПОЖАРНО-СПАСАТЕЛЬНЫЙ КОЛЛЕДЖ № 57 Территориальное подразделение «Нагатино-2»

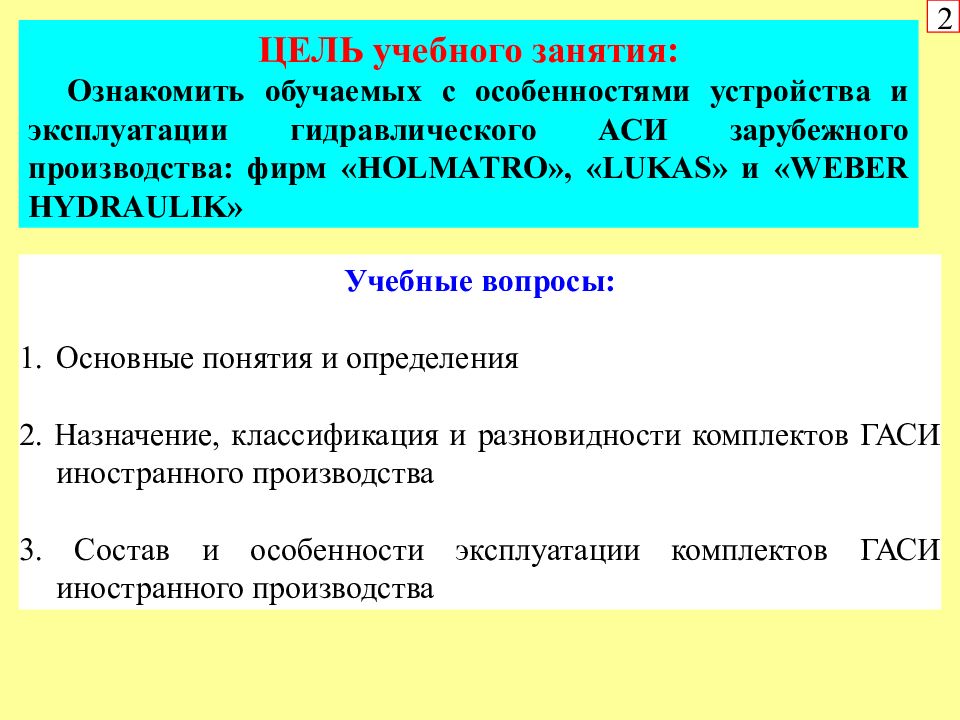

ЦЕЛЬ учебного занятия: Ознакомить обучаемых с особенностями устройства и эксплуатации гидравлического АСИ зарубежного производства: фирм «HOLMATRO», «LUKAS» и «WEBER HYDRAULIK» Учебные вопросы: Основные понятия и определения 2. Назначение, классификация и разновидности комплектов ГАСИ иностранного производства 3. Состав и особенности эксплуатации комплектов ГАСИ иностранного производства 2
Используемая литература: 1. Технические средства проведения и обеспечения аварийно-спасательных работ, справочное пособие, изд. 2-е (перераб. и дополн.) – М.: «ВНИИПГОЧС МЧС России», 2009, - 256 с. (гл. 7) 2. 3

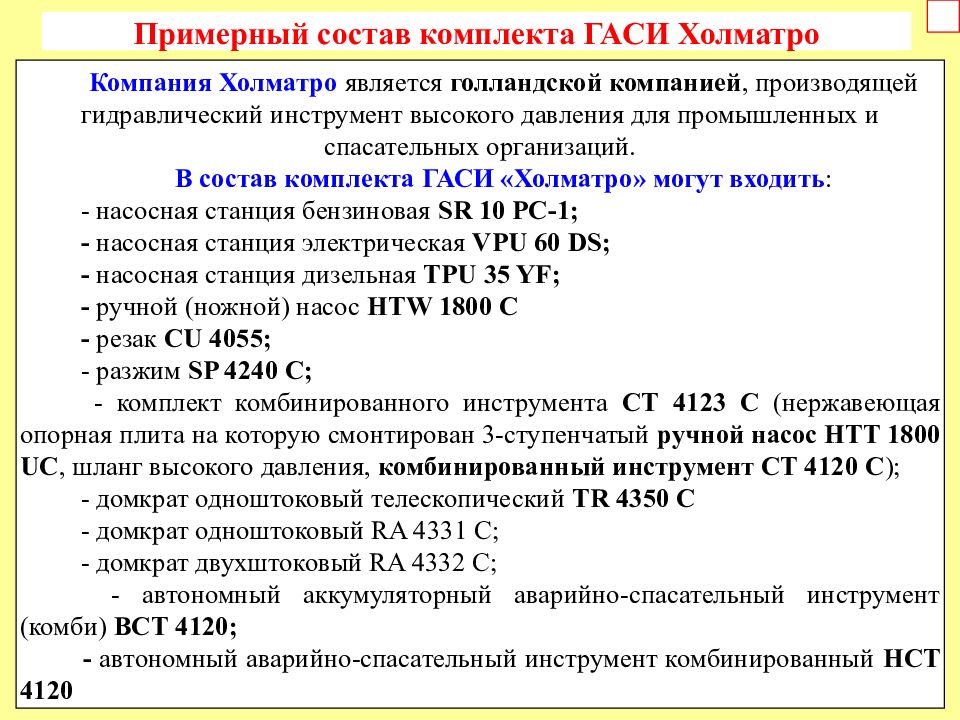

Примерный состав комплекта ГАСИ Холматро Компания Холматро является голландской компанией, производящей гидравлический инструмент высокого давления для промышленных и спасательных организаций. В состав комплекта ГАСИ «Холматро» могут входить : - насосная станция бензиновая S R 10 PC-1; - насосная станция электрическая V PU 60 D S ; - насосная станция дизельная TPU 35 YF; - ручной (ножной) насос HTW 1800 C - резак CU 4055; - разжим SP 4240 C; - комплект комбинированного инструмента СТ 4123 С (нержавеющая опорная плита на которую смонтирован 3-ступенчатый ручной насос HTT 1800 UC, шланг высокого давления, комбинированный инструмент CT 4120 C ); - домкрат одноштоковый телескопический TR 4350 C - домкрат одноштоковый RA 4331 C ; - домкрат двухштоковый RA 4332 C ; - автономный аккумуляторный аварийно-спасательный инструмент (комби) ВСТ 4120; - автономный аварийно-спасательный инструмент комбинированный НСТ 4120

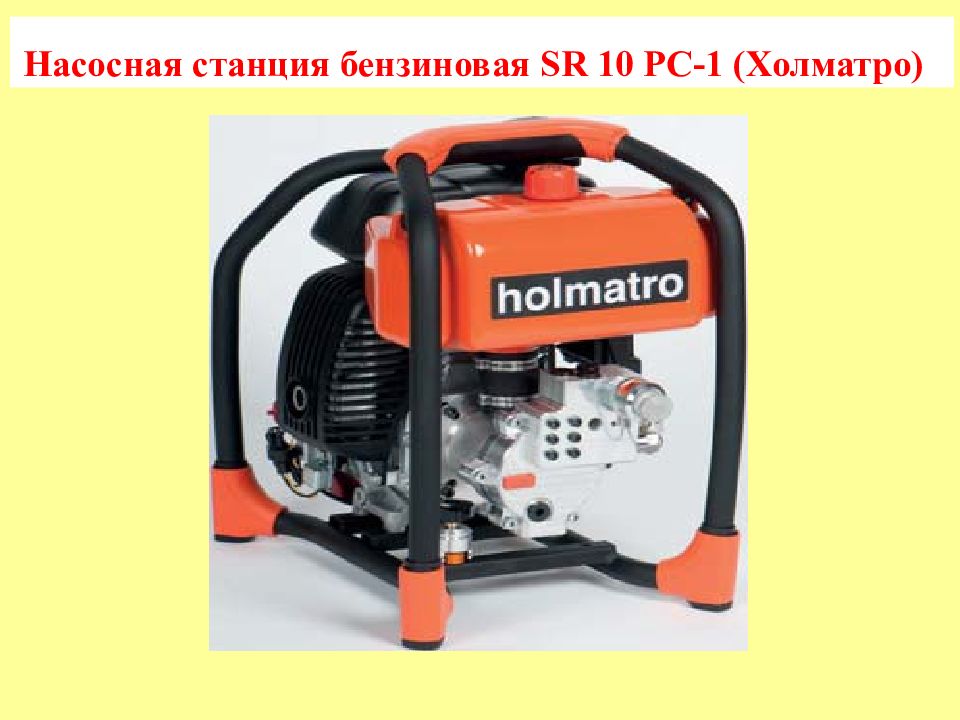

Насосная станция бензиновая S R 10 PC -1 (Холматро)

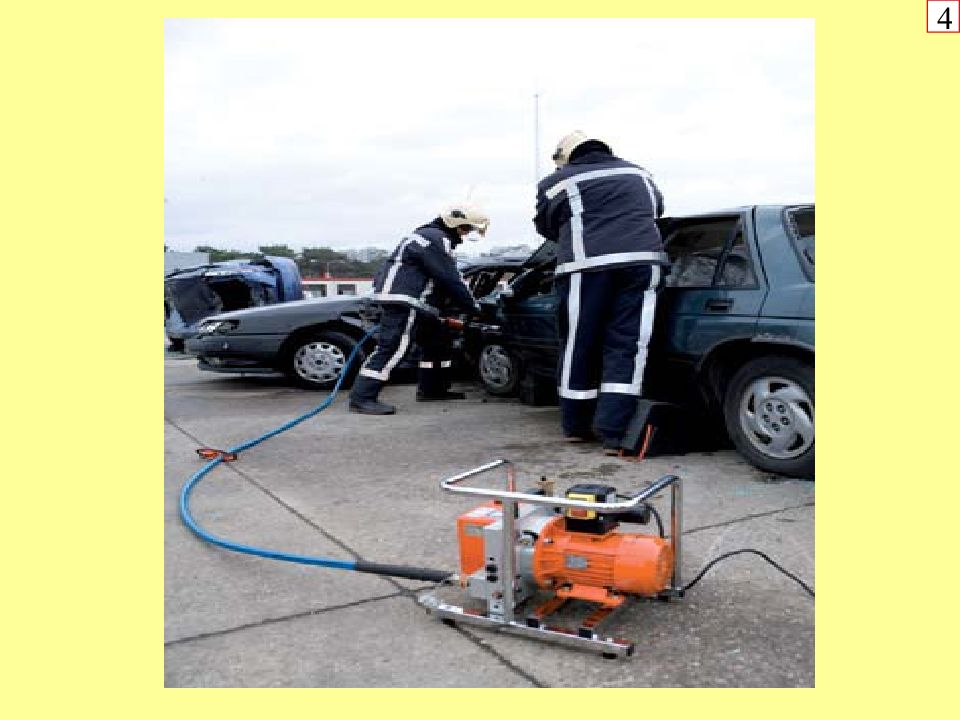

Насосная станция электрическая V PU 60 D S ( Холматро)

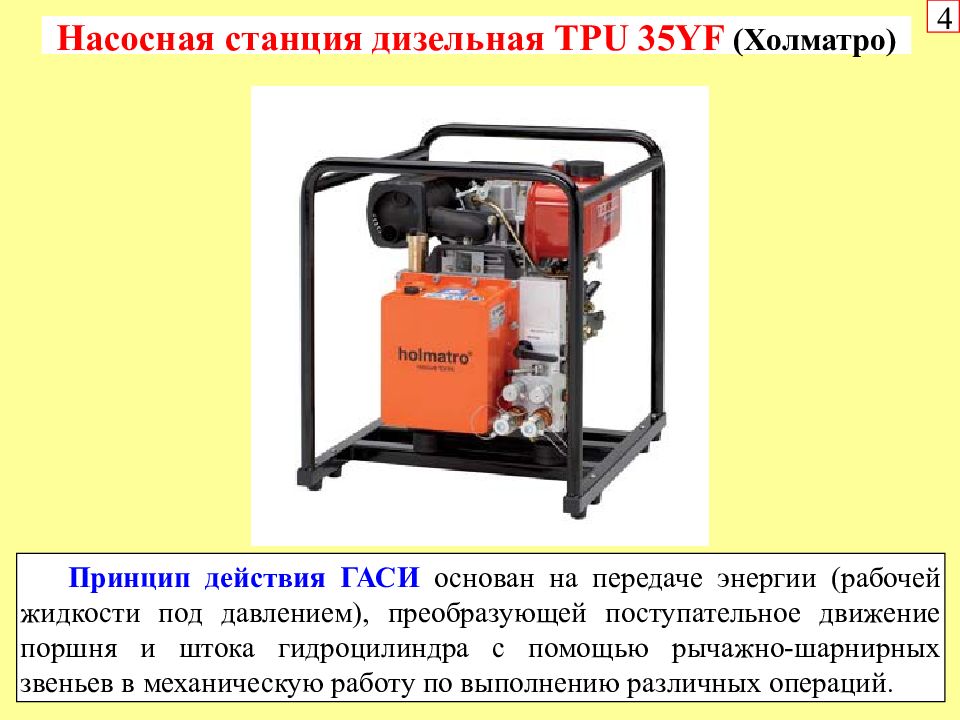

4 Насосная станция дизельная TPU 35YF ( Холматро ) Принцип действия ГАСИ основан на передаче энергии (рабочей жидкости под давлением), преобразующей поступательное движение поршня и штока гидроцилиндра с помощью рычажно-шарнирных звеньев в механическую работу по выполнению различных операций.
4

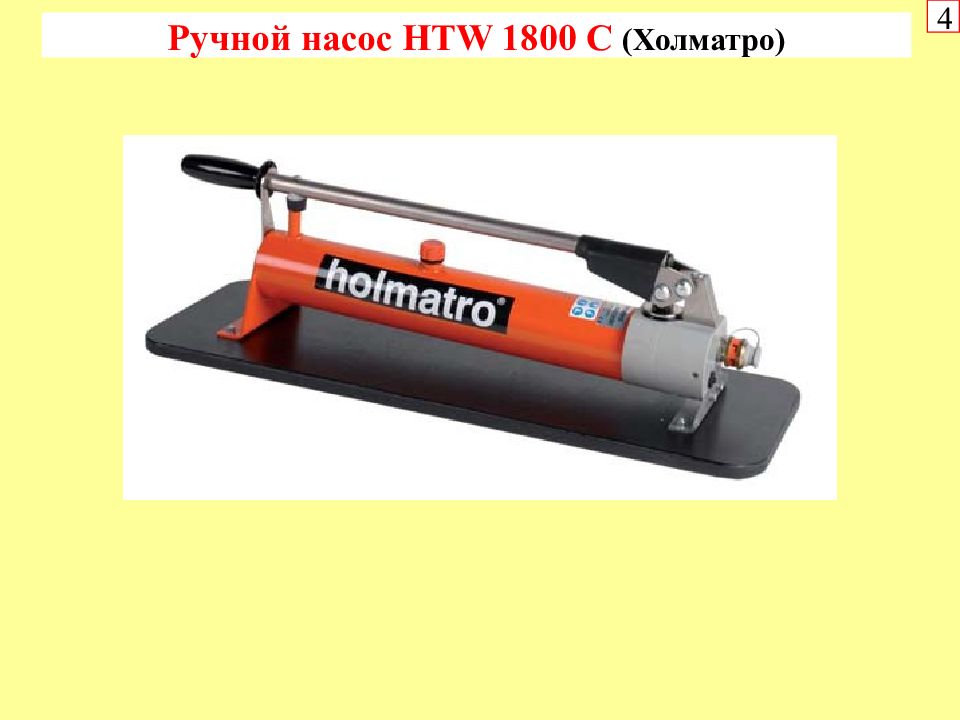

4 Ручной насос HTW 1800 C ( Холматро )

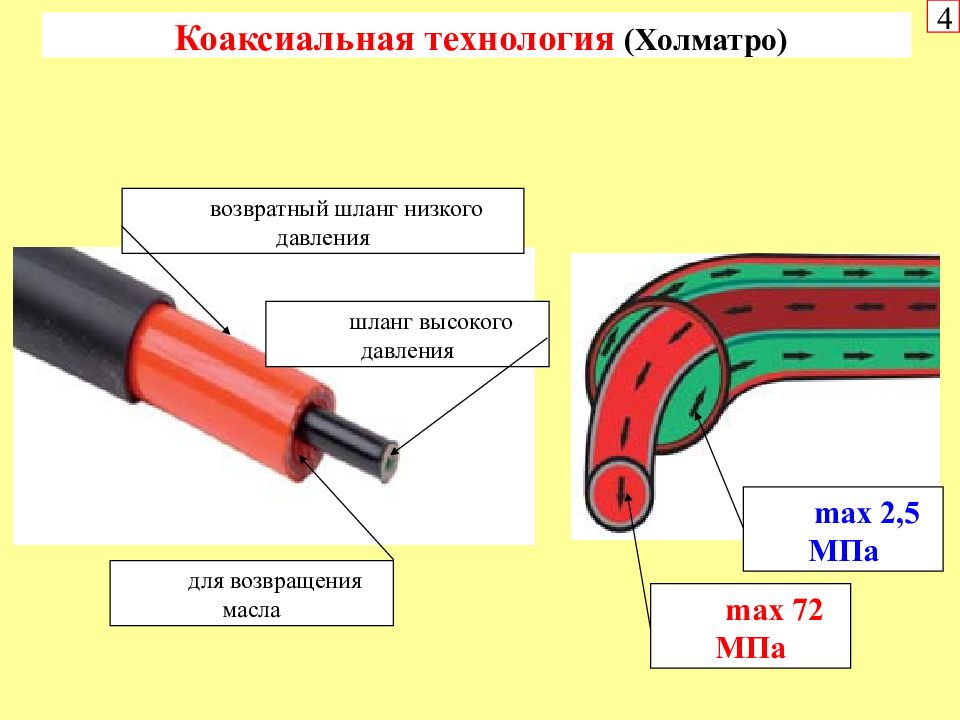

4 Коаксиальная технология ( Холматро ) возвратный шланг низкого давления шланг высокого давления для возвращения масла max 2,5 МПа max 7 2 МПа

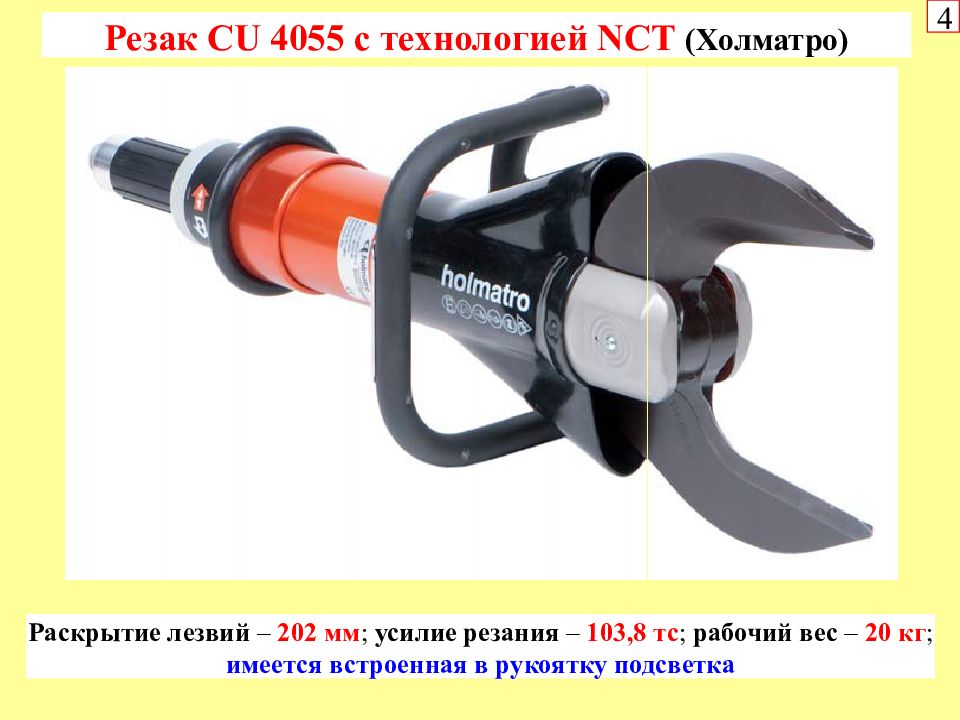

4 Резак CU 4055 с технологией NCT ( Холматро ) Раскрытие лезвий – 202 мм ; усилие резания – 103,8 тс ; рабочий вес – 20 кг ; имеется встроенная в рукоятку подсветка

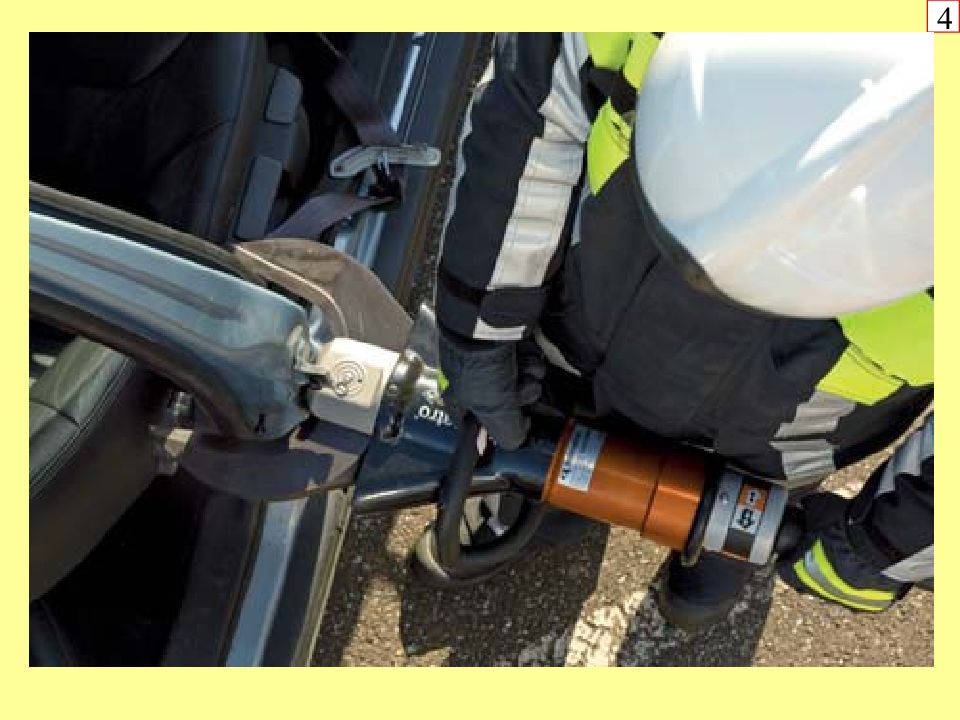

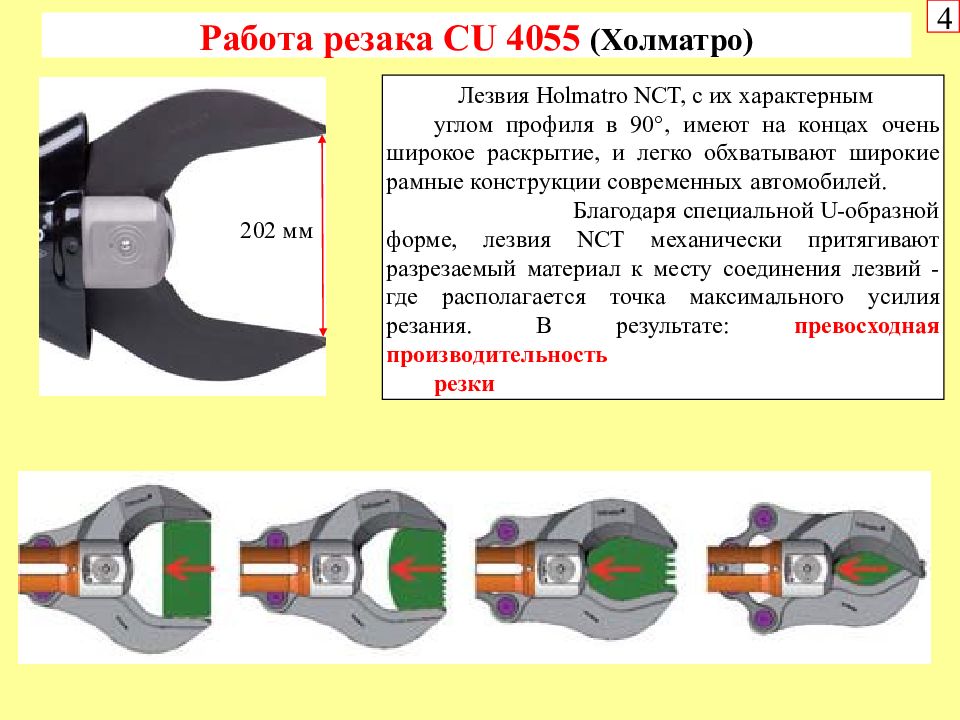

4 Работа резака CU 4055 ( Холматро ) Лезвия Holmatro NCT, с их характерным углом профиля в 90°, имеют на концах очень широкое раскрытие, и легко обхватывают широкие рамные конструкции современных автомобилей. Благодаря специальной U-образной форме, лезвия NCT механически притягивают разрезаемый материал к месту соединения лезвий - где располагается точка максимального усилия резания. В результате: превосходная производительность резки 202 мм
4
4 Резак CU 4035 C GP ( Холматро ) Раскрытие лезвий – 237 мм ; усилие резания – 38,8 тс ; рабочий вес – 14 кг ; имеется встроенная в рукоятку подсветка

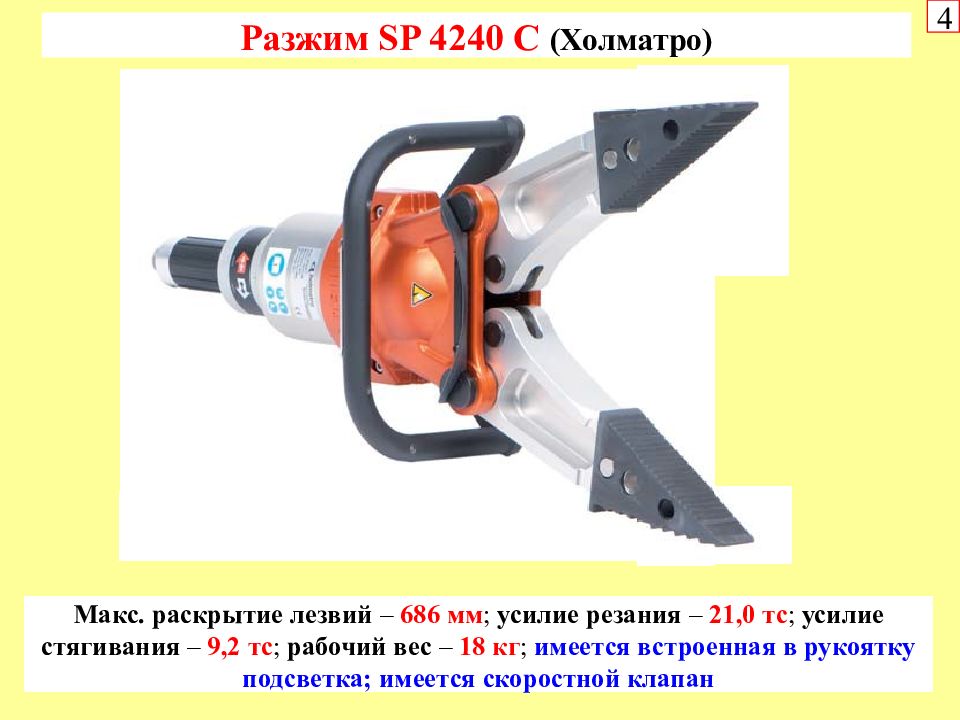

4 Разжим SP 42 40 C ( Холматро ) Макс. раскрытие лезвий – 686 мм ; усилие резания – 21,0 тс ; усилие стягивания – 9,2 тс ; рабочий вес – 18 кг ; имеется встроенная в рукоятку подсветка; имеется скоростной клапан

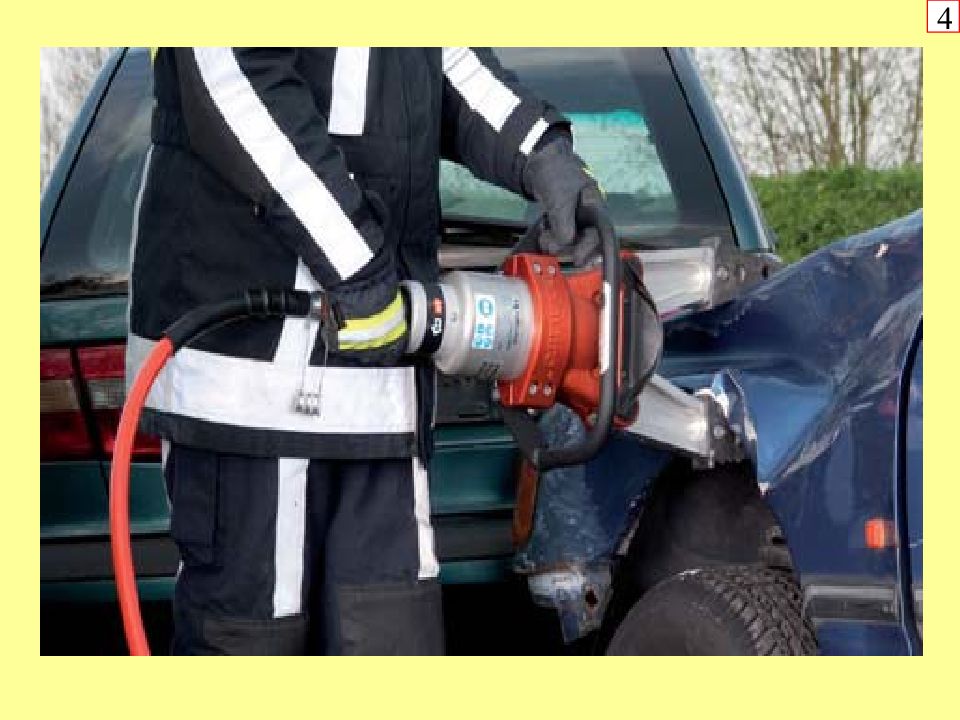

4 Особенности работы разжима SP 42 40 C ( Холматро ) За счет установки на всех разжимах уникального скоростного клапана Когда рабочее давление ниже 15 МПа, инструмент раскрывается заметно быстрее
4
4 Комплект комбинированного инструмента CТ 4123 С ( Холматро )

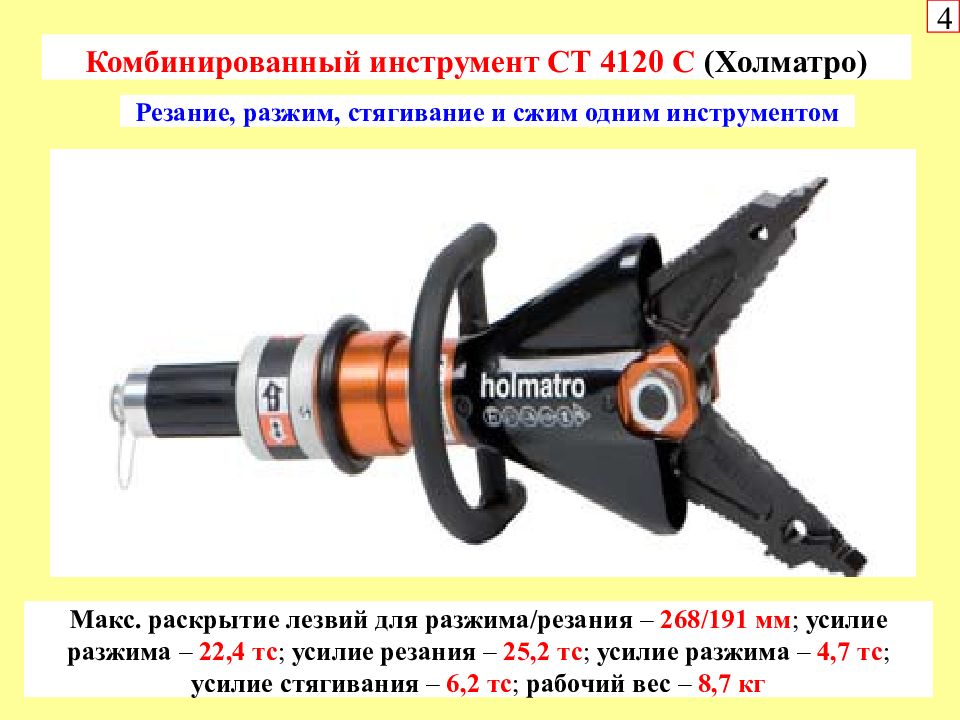

4 Комбинированный инструмент CТ 4120 С ( Холматро ) Макс. раскрытие лезвий для разжима/резания – 268/191 мм ; усилие разжима – 22,4 тс ; усилие резания – 25,2 тс ; усилие разжима – 4,7 тс ; усилие стягивания – 6,2 тс ; рабочий вес – 8,7 кг - Резание, разжим, стягивание и сжим одним инструментом
4 Домкрат одноштоковый телескопический TR 4350 C ( Холматро ) Сила разжима 1-й/2-й ступеней – 22,1/8,3 тс ; общий ход поршня – 742 мм ; рабочий вес – 16,3 кг, установлен уникальный скоростной клапан
4 Домкраты одно- и двухштоковые R A 43 31 C и RA 4332 C ( Холматро ) Сила разжима – 16,4 тс ; ход штока – 250 (2 × 240 ) мм ; сила стягивания – 5,1 тс ; рабочий вес – 11,3 (18,1) кг
4

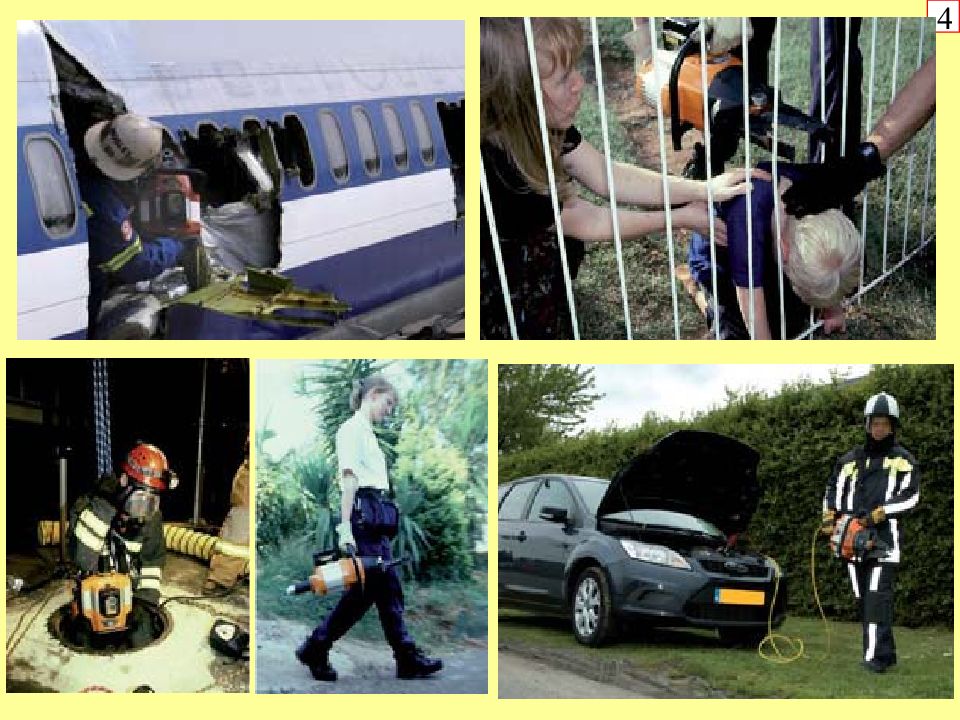

4 Автономный аккумуляторный аварийно-спасательный инструмент (комби) ВСТ 4120 ( Холматро ) Макс. расст. разжима – 268 мм ; макс. усилие разжима – 22,4 тс ; режущее усилие - 25,2 тс ; усилие сжатия – 4,7 тс ; усилие стягивания – 6,2 тс ; сила стягивания – 5,1 тс ; рабочий вес – 15,3 кг; имеется встроенная подсветка Идеален для быстрого реагирования и в ограниченных пространствах
4
4 Автономный аварийно-спасательный инструмент комбинированный НСТ 4120 ( Холматро ) Макс. расст. разжима – 268 мм ; макс. усилие разжима – 22,4 тс ; режущее усилие - 25,2 тс ; усилие сжатия – 4,7 тс ; усилие стягивания – 6,2 тс ; сила стягивания – 5,1 тс ; рабочий вес – 10,8 кг

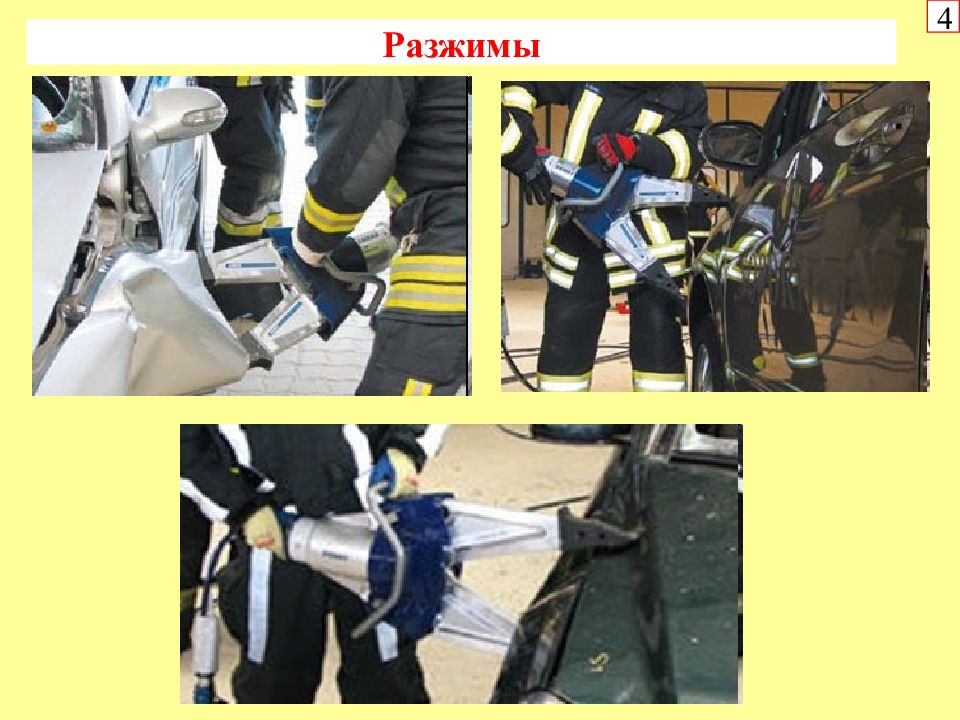

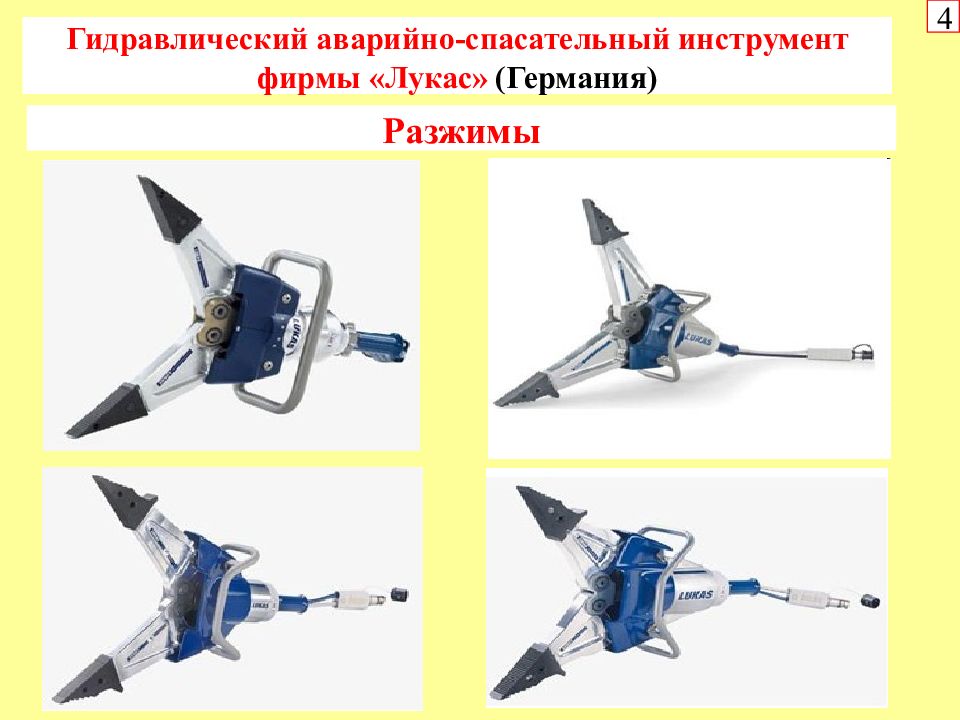

4 Гидравлический аварийно-спасательный инструмент фирмы «Лукас» ( Германия ) Разжимы
4 Разжимы

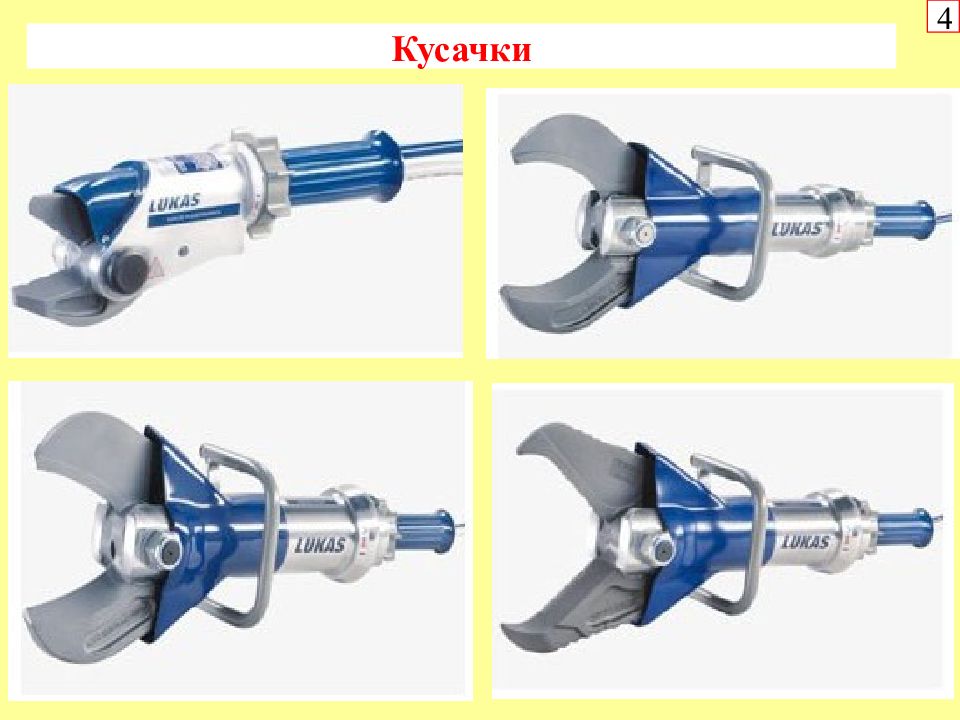

4 Кусачки

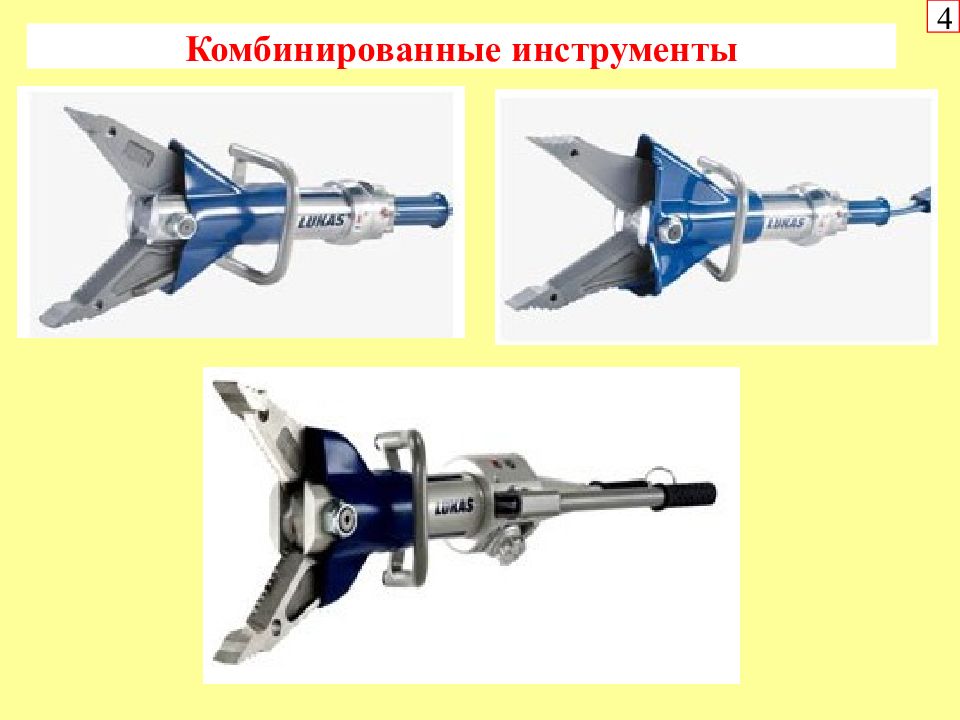

4 Комбинированные инструменты

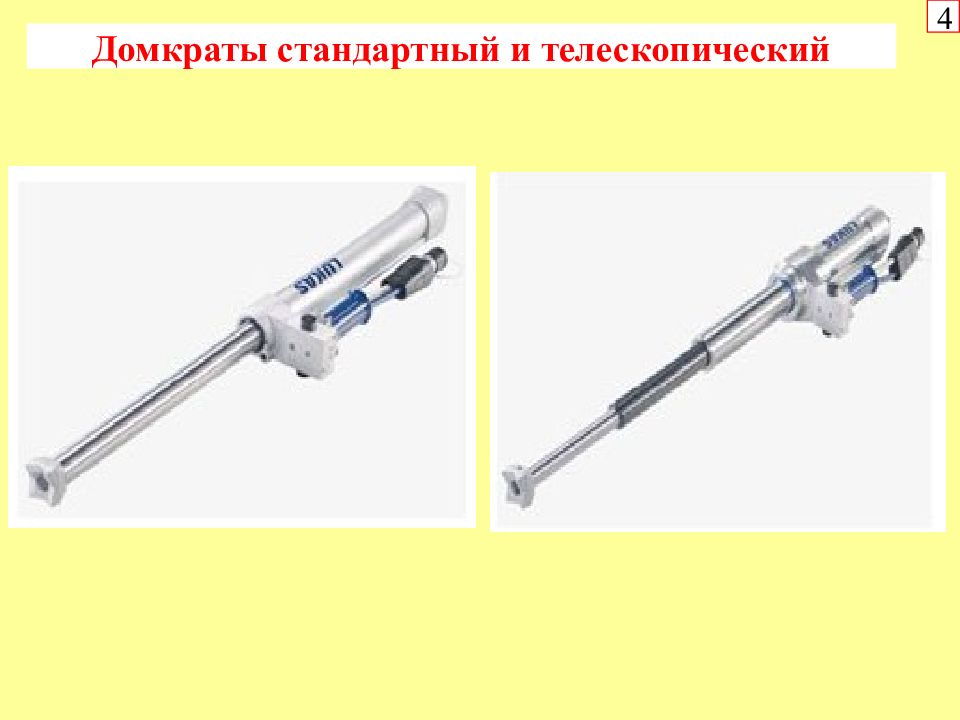

4 Домкраты стандартный и телескопический

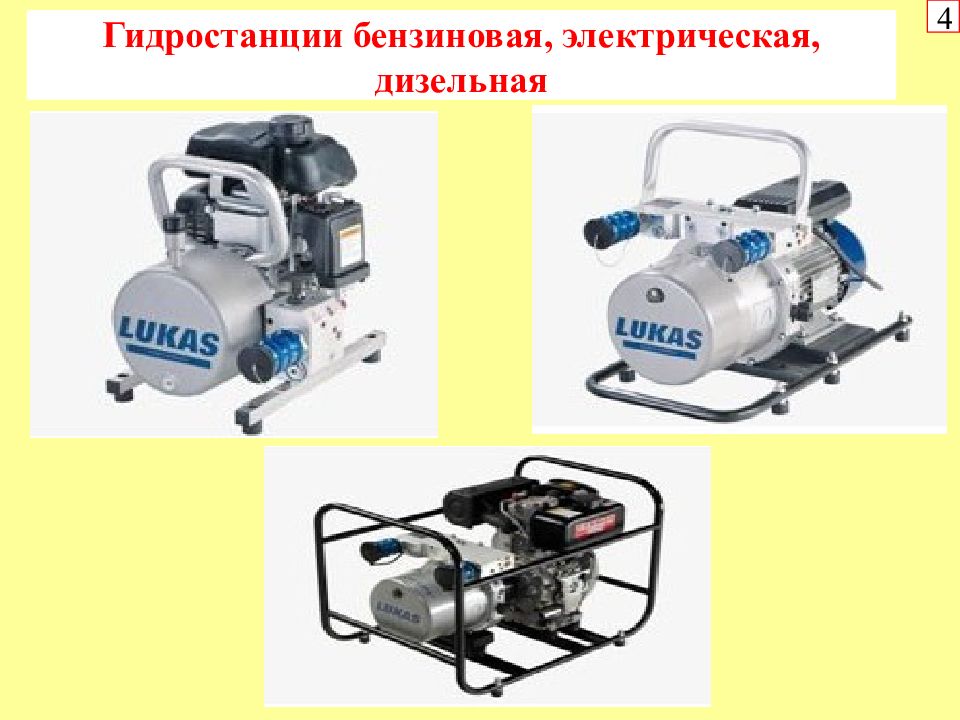

4 Гидростанции бензиновая, электрическая, дизельная

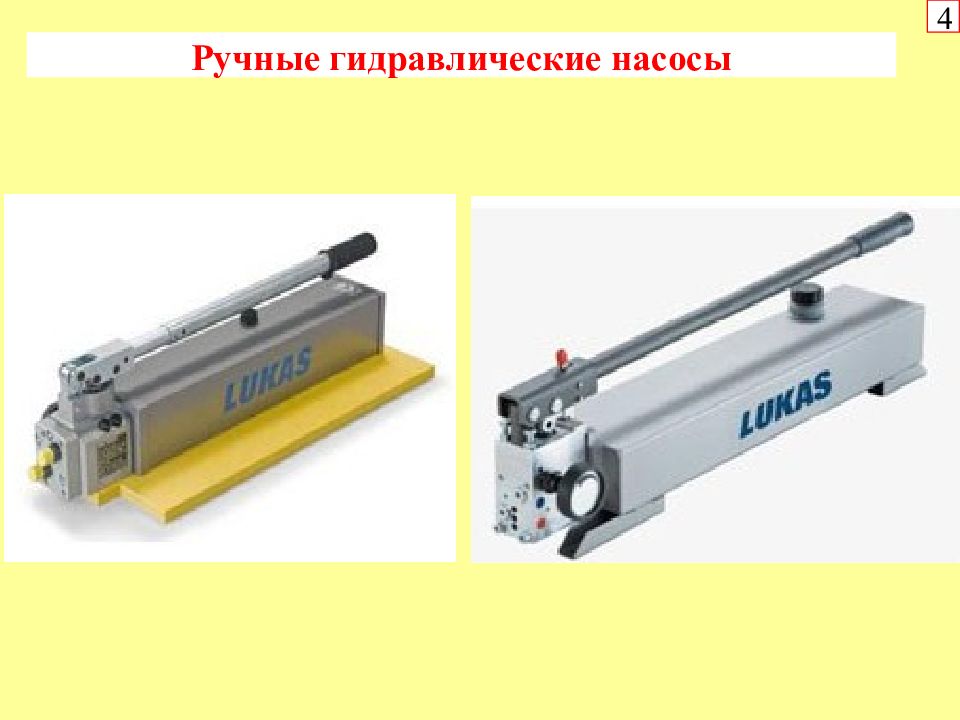

4 Ручные гидравлические насосы

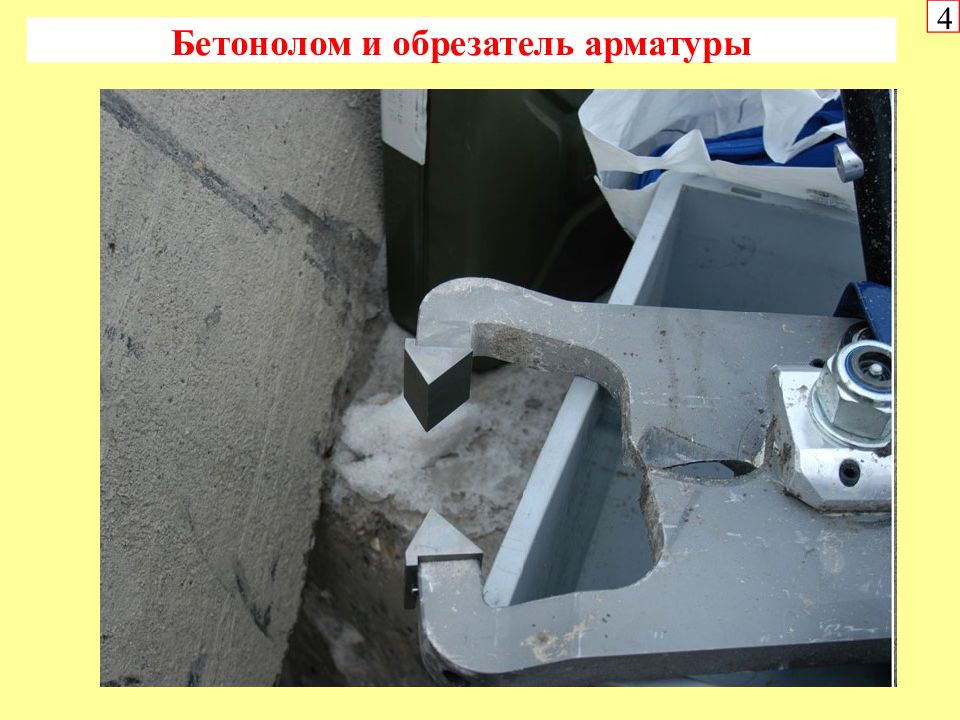

4 Бетонолом и обрезатель арматуры
4 Бетонолом и обрезатель арматуры
4 Бетонолом и обрезатель арматуры
4 Бетонолом и обрезатель арматуры
