Тема: Графическая документация 29.08.2017 Изображение будущего изделия в виде эскиза, технического рисунка, чертежа. ПЁТР I, прозванный Великим (1672 — 1725) Чертежи для строительства модели Ботик Петра I " Св.Николай " Несчастья бояться — счастья не видать
I. Историческая справка При строительстве жилищ, крепостей и других сооружений появились первые чертежи, которые назывались «планами». Эти чертежи обычно выполнялись в натуральную величину непосредственно на земле, на месте будущего сооружения. В дальнейшем планы-чертежи стали выполнять на пергаменте, дереве и холсте в уменьшенном виде. На чертежах старались показать как форму, так и размеры предметов.
Древняя Греция АРХИМЕД (287 до н. э. — 212 до н. э.) Изобретения, выполненные по чертежам Винт Архимеда Военная машина Многопалубный корабль « Сиракузия »
Эпоха Возрождения (законы перспективы) Леонардо ДА ВИНЧИ (1452 — 1519) Летательный аппарат Скорострельное оружие Арбалет Прожектор П арашют
Россия Первые упоминания о русских чертежах датируются серединой XVI в. Дошедшие до наших дней – XVII в. Андрей ЧОХОВ (1545 - 1629) Отлил в 1586г. по своим чертежам Царь-пушку. ПЁТР I ( 1672 — 1725) Развитие кораблестроения Михаил Васильевич ЛОМОНОСОВ (1711 – 1765) Солнечная печь
Начертательная геометрия Изучение способов построения трёхмерных объектов на двухмерной плоскости. Является теоретическим фундаментом практического выполнения технических чертежей, обеспечивая их выразительность и точность. В озможность изготовления по чертежам реальных изделий. Гаспар МОНЖ (1746 — 1818) Основоположник начертательной геометрии ( 1798 г.) Чертеж – это язык, необходимый инженеру, создающему какой-либо проект, а также всем тем, кто должен руководить его осуществлением, и, наконец, мастерам, которые должны сами изготовлять различные части Валериан Иванович КУРДЮМОВ ( 1853-1904) Занимался начертательной геометрии в России Если чертеж является языком техники, одинаково понятным всем образованным народам, то начертательная геометрия служит грамматикой этого мирового языка, так как она учит нас правильно читать чужие и излагать на нем наши собственные мысли, пользуясь в качестве слов одними только линиями и точками как элементами всякого изображения

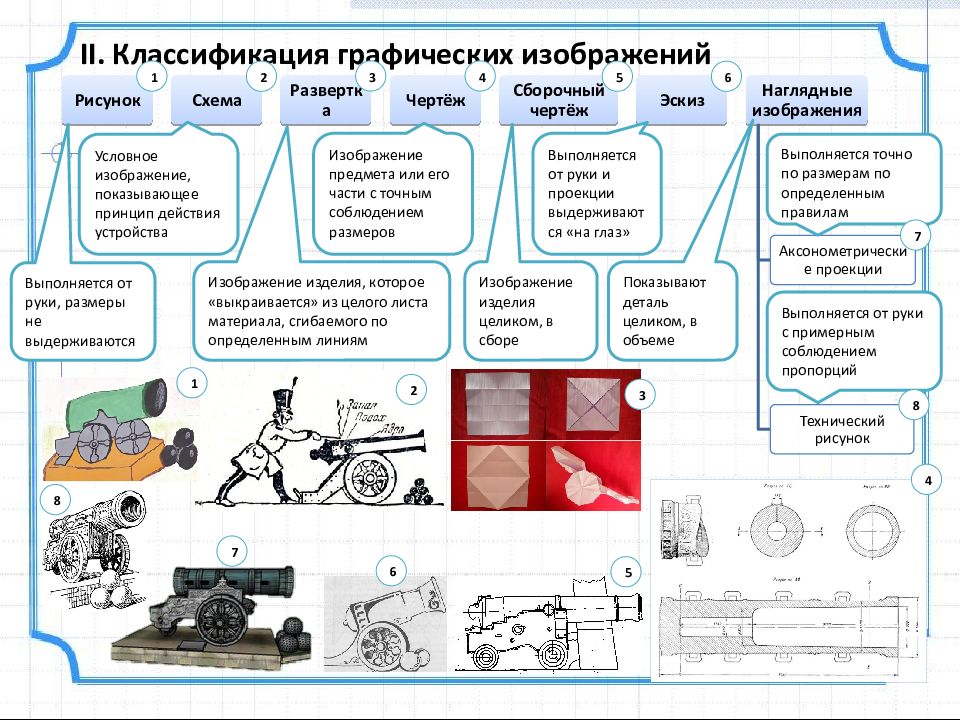

II. Классификация графических изображений В ыполняется от руки, размеры не выдерживаются Условное изображение, показывающее принцип действия устройства Изображение изделия, которое «выкраивается» из целого листа материала, сгибаемого по определенным линиям Изображение предмета или его части с точным соблюдением размеров Изображение изделия целиком, в сборе Выполняется от руки и проекции выдерживаются «на глаз» Выполняется от руки с примерным соблюдением пропорций В ыполняется точно по размерам по определенным правилам Показывают деталь целиком, в объеме 1 2 6 5 4 3 7 8 2 6 5 4 3 7 8 1
II. Чертёж Правила оформления чертежа ЕСКД ГОСТ Единая Система Конструкторской Документации ЕСКД – комплекс государственных стандартов, которые устанавливают единые правила выполнения и оформления конструкторских документов. 15.09. 1925 г. - создан Комитет по Стандартизации в России. Государственные Отраслевые СТандарты (ГОСТ) ГОСТ 2.104 – 2006 – ОСНОВНАЯ НАДПИСЬ ЧЕРТЕЖА ГОСТ 2.301 – 68 – ФОРМАТЫ ГОСТ 2.302 – 68 – МАСШТАБ ГОСТ 2.303 – 68 – ЛИНИИ ЧЕРТЕЖА ГОСТ 2.304 – 81 – ЧЕРТЕЖНЫЙ ШРИФТ ГОСТ 2.307 – 68 – ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ 2 – группа правил 301 – регистрационный номер 68 - год утверждения 1-ый руководитель Комитета по Стандартизации Валериан Владимирович КУЙБЫШЕВ (1888 — 1935)

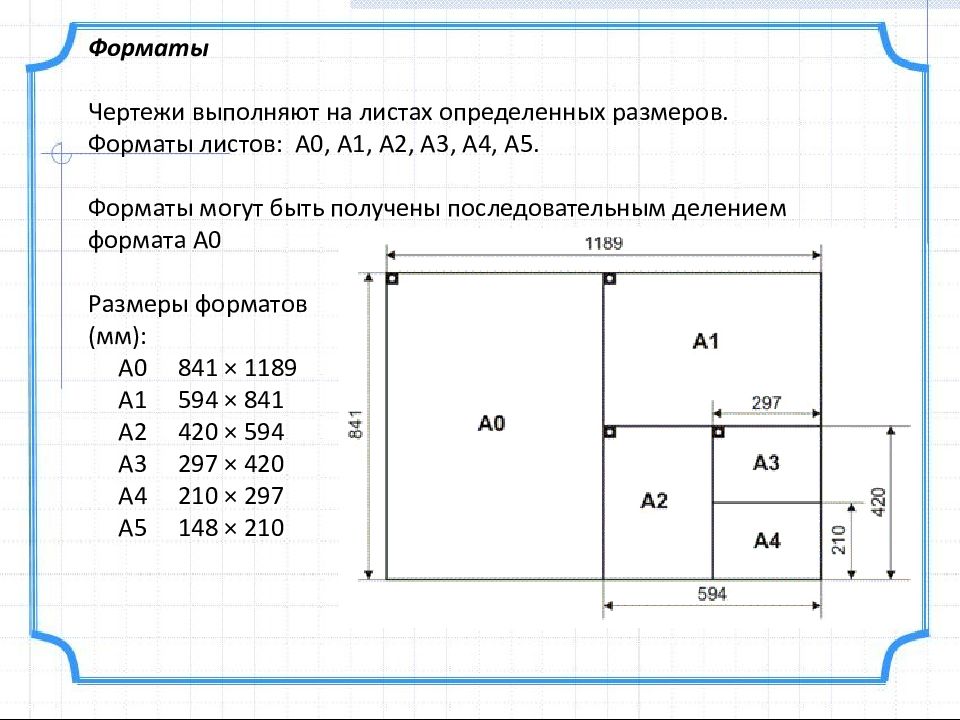

Форматы Чертежи выполняют на листах определенных размеров. Форматы листов: А0, А1, А2, А3, А4, А5. Ф орматы могут быть получены последовательным делением формата А0 Размеры форматов (мм): А0 841 × 1189 А1 594 × 841 А2 420 × 594 А3 297 × 420 А4 210 × 297 А5 148 × 210

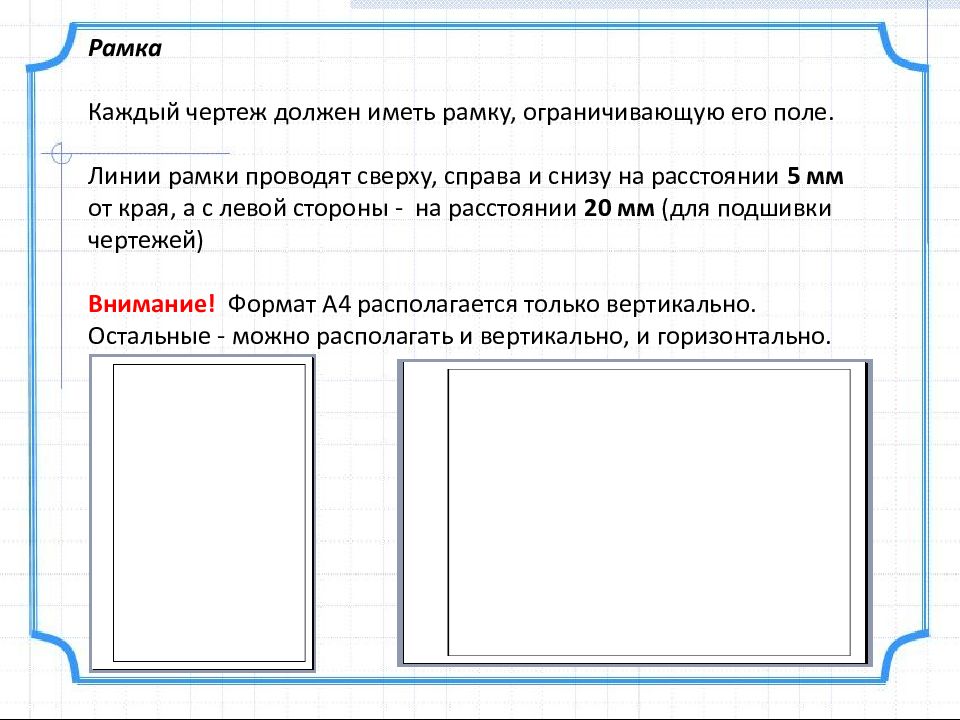

Рамка Каждый чертеж должен иметь рамку, ограничивающую его поле. Линии рамки проводят сверху, справа и снизу на расстоянии 5 мм от края, а с левой стороны - на расстоянии 20 мм (для подшивки чертежей) Внимание! Формат А4 располагается только вертикально. Остальные - можно располагать и вертикально, и горизонтально.
Основная надпись В правом нижнем углу листа помещают основную надпись чертежа. Дата Наименование Материал Масштаб Номер задания
Линии чертежа ГОСТ ЕСКД устанавливает: наименование, начертание, толщину назначения линий 1. Основная сплошная толстая линия Применяется для изображения видимого контура предмета, оформления рамки поля чертежа и граф основной надписи Толщина ( S ) линии: 0,5 – 1,4 мм
2. Штриховая линия Применяется для изображения линий невидимого контура предмета. Толщина линии от S/3 до S/2 Длина штриха от 2-8 мм, расстояние между штрихами от 1-2 мм
3. Сплошная тонкая линия Применяется для нанесения выносных и размерных линий, нанесения штриховки, проведения полок линий - выносок Толщина тонкой линии от S/3 до S/2
4. Штрихпунктирная тонкая линия Применяется для осевых и центровых линий Толщина штрихпунктирной линии от S/3 до S/2
5. Сплошная волнистая линия Применяется для изображения линий обрыва, разграничения вида и разреза Толщина волнистой линии от S/3 до S/2
6. Разомкнутая линия Применяется для изображений места секущей плоскости при построении сечений и разрезов Толщина разомкнутой линии от S до 1,5S
7. Штрихпунктирная тонкая с двумя точками линия Применяется для изображения линий сгиба на развёртках Толщина линии от S/3 до S/2
8. Линия сплошная тонкая с изломом Применяется для изображения длинных линий обрыва Толщина линии от S/3 до S/2

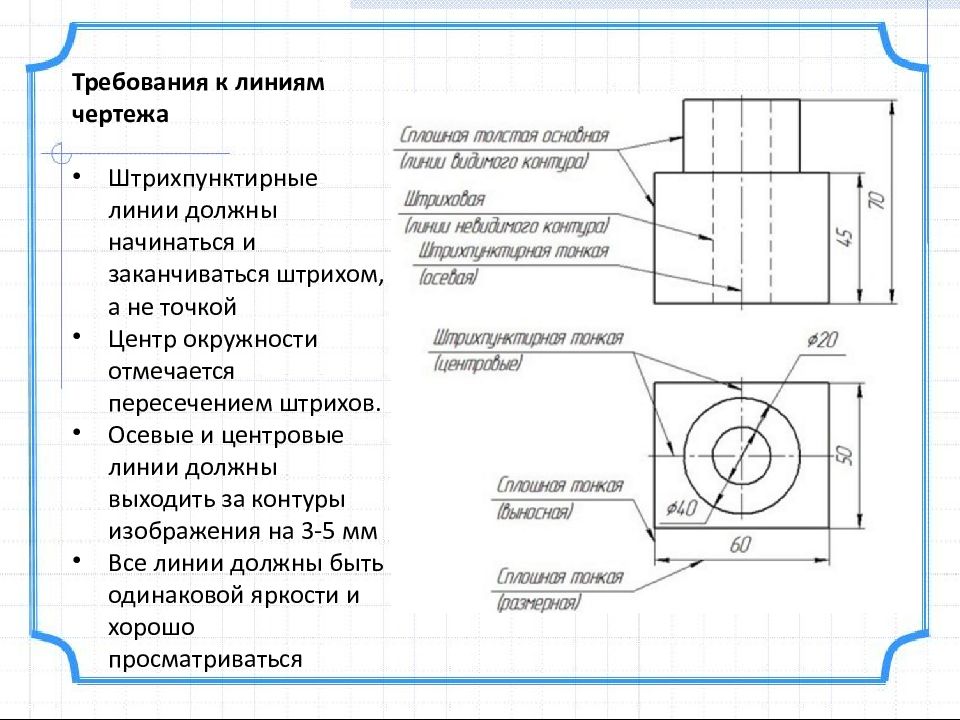

Требования к линиям чертежа Штрихпунктирные линии должны начинаться и заканчиваться штрихом, а не точкой Центр окружности отмечается пересечением штрихов. Осевые и центровые линии должны выходить за контуры изображения на 3-5 мм Все линии должны быть одинаковой яркости и хорошо просматриваться

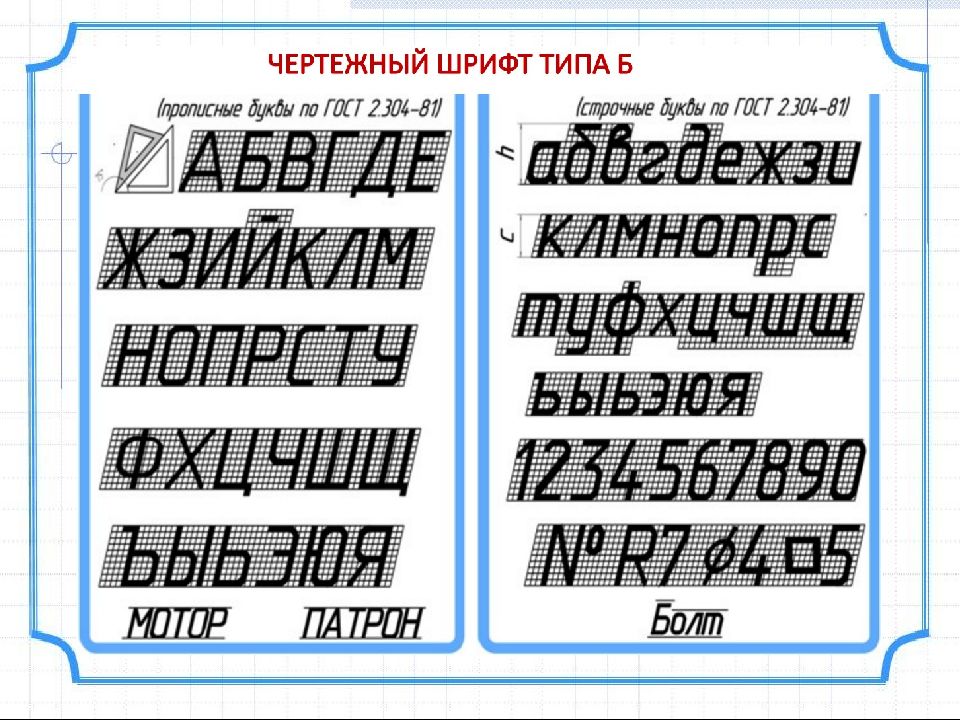

Чертежный шрифт С наклоном: тип Б (около 75 градусов) Без наклона: тип А Требования: Простая композиция букв Возможность безошибочного чтения Легкость и быстрота написания от руки Получение хорошего отпечатка при размножении чертежей «Шрифт» в переводе с немецкого означает письмо, начертание.
Масштаб О тношение линейных размеров изображения предмета на чертеже к его действительным размерам. Масштабы уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:25; 1:800; 1:1000 Натуральная величина 1:1 Масштабы увеличения 2:1; 25:1; 4:1; 5:1; 10:1; 20:1; 50:1; 10 0:1 Примечание: На чертеже, выполненном в любом масштабе, проставляют действительные размеры!

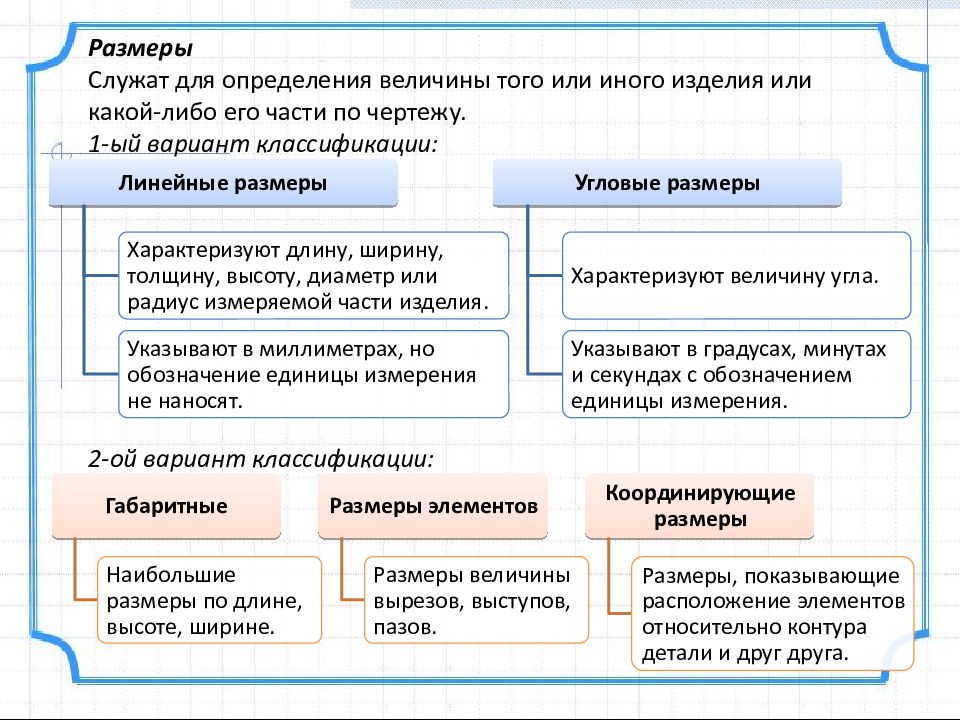

Размеры Служат для определения величины того или иного изделия или какой-либо его части по чертежу. 1-ый вариант классификации: 2-ой вариант классификации:

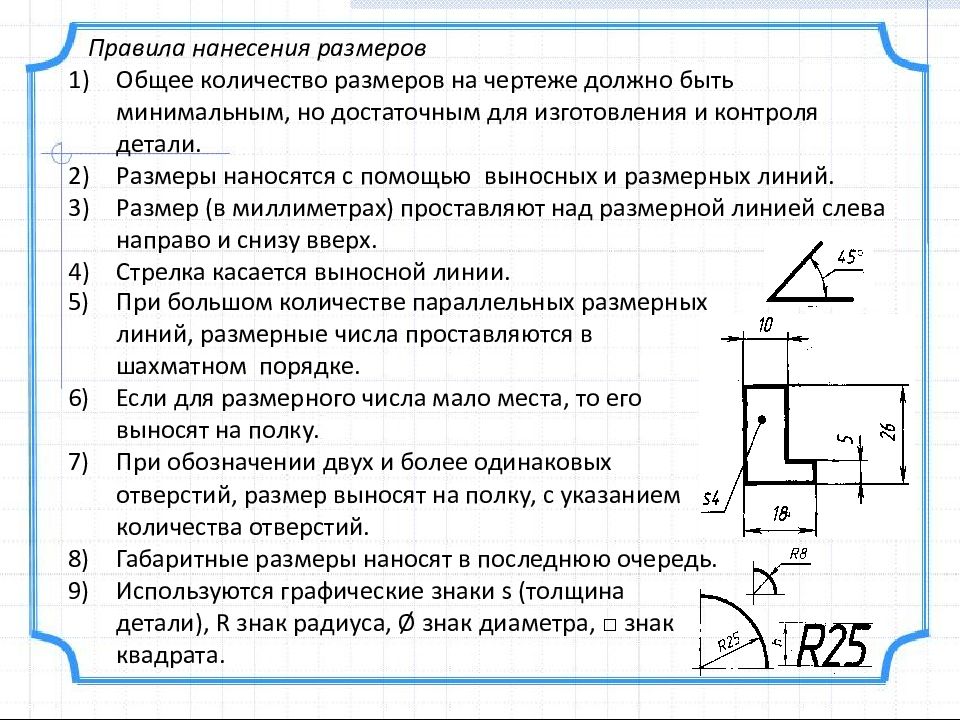

Правила нанесения размеров Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля детали. Размеры наносятся с помощью выносных и размерных линий. Размер (в миллиметрах) проставляют над размерной линией слева направо и снизу вверх. Стрелка касается выносной линии. При большом количестве параллельных размерных линий, размерные числа проставляются в шахматном порядке. Если для размерного числа мало места, то его выносят на полку. При обозначении двух и более одинаковых отверстий, размер выносят на полку, с указанием количества отверстий. Габаритные размеры наносят в последнюю очередь. Используются графические знаки s (толщина детали), R знак радиуса, Ø знак диаметра, □ знак квадрата.
Расположение видов на чертеже Изображения детали на чертеже — это проекции контуров детали на основные плоскости пространства. Плоскость V – фронтальная плоскость. Проецирование на одну плоскость проекций. При изображении методом прямоугольного проецирования на одну плоскость разных объектов можно получить одну и ту же проекцию
Проецирование на две плоскости проекций. V- фронтальная плоскость H- горизонтальная плоскость Необходимость в третьей проекции возникает тогда, когда двух проекций бывает недостаточно для определения формы предмета.
Проецирование на три плоскости проекций. V- фронтальная плоскость H- горизонтальная плоскость W -профильная плоскость
Вид спереди ( прямо) Изображение, полученное на фронтальной плоскости проекции. Д олжен показывать форму детали с наибольшей наглядностью. Вид слева Изображение, полученное на профильной плоскости проекции. Должен располагаться на чертеже справа от вида прямо. Вид сверху Изображение, полученное на горизонтальной плоскости проекции. Должен располагаться на чертеже под видом прямо. Вид – это изображение, обращенной к наблюдателю видимой поверхности предмета.

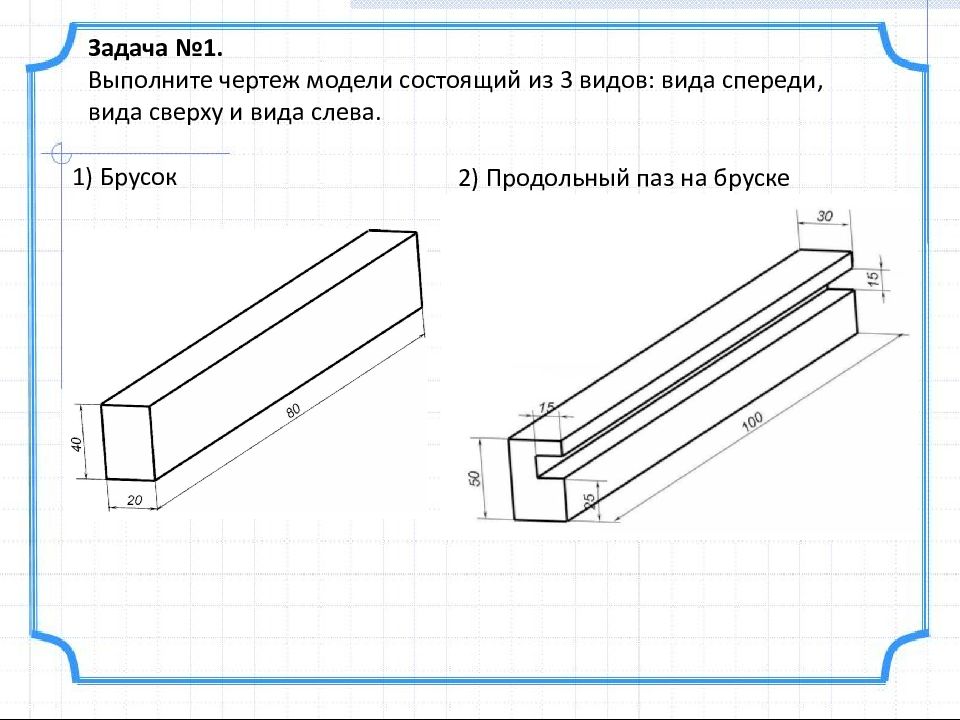

Задача №1. Выполните чертеж модели состоящий из 3 видов: вида спереди, вида сверху и вида слева. 1) Брусок 2) Продольный паз на бруске

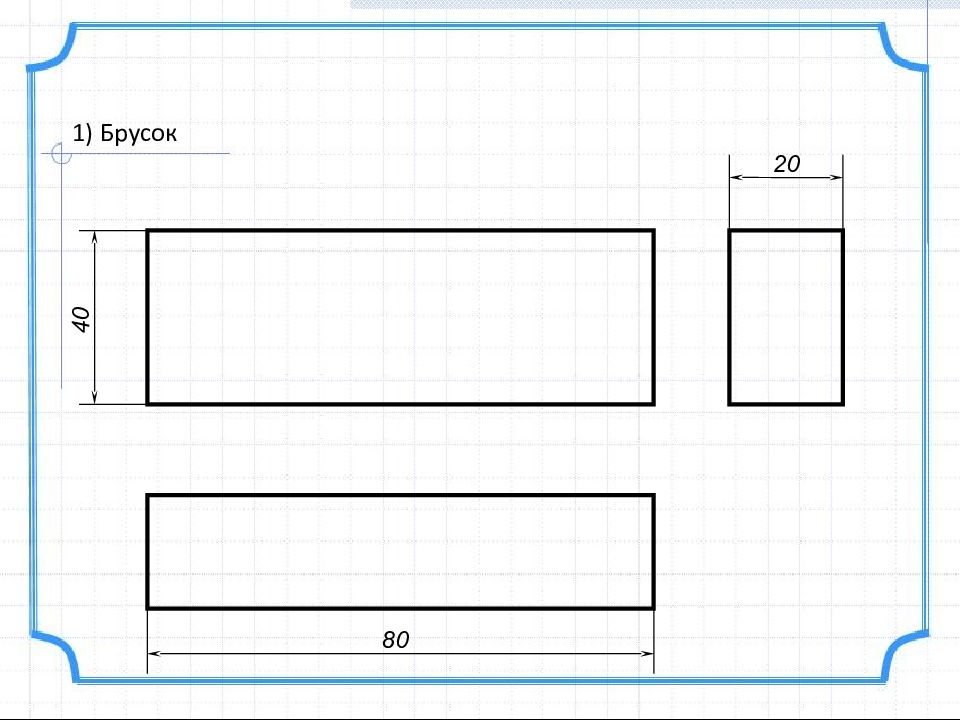

1) Брусок 40 80 20

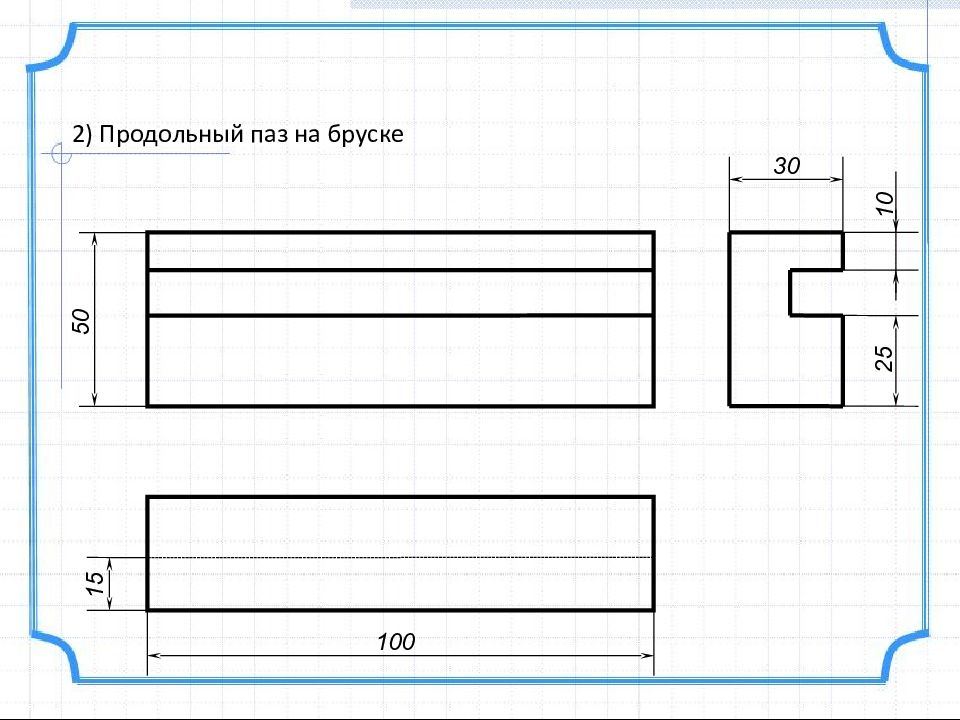

2) Продольный паз на бруске 50 100 30 15 10 25
III. Эскиз Чертеж детали, выполненный по правилам прямоугольного проецирования от руки и в глазомерном масштабе Требования к выполнению эскиза Соблюдаются все правила, установленные стандартами ЕСКД для чертежей. Выполняют мягкими карандашами на бумаге в клетку, совмещая осевые и контурные линии чертежа с линиями сетки бумаги. Главный вид Цилиндрическое сквозное отверстие Паз - прямоугольный параллелепипед Прямоугольные параллелепипеды Задача №2. Выполните эскиз детали стойка.
1. Чертим рамку ограничивающую поле чертежа и графы основной надписи. Вычерчиваем тонкими линиями габаритные прямоугольники, проводим осевые и центровые линии.
2. Наносим на видах внешние (видимые) контуры детали.

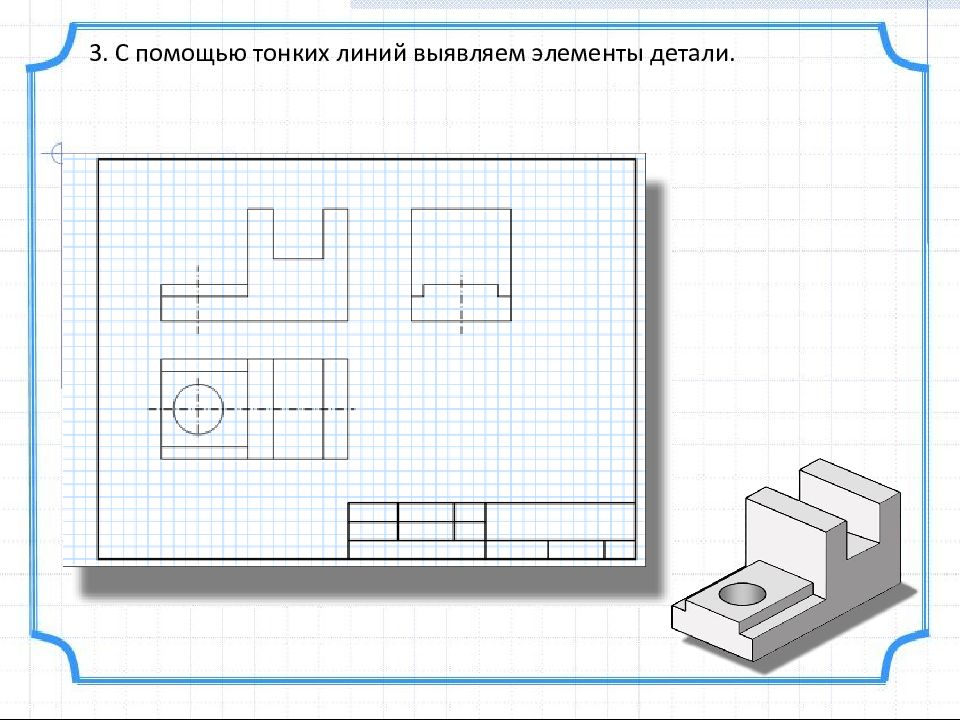

3. С помощью тонких линий выявляем элементы детали.

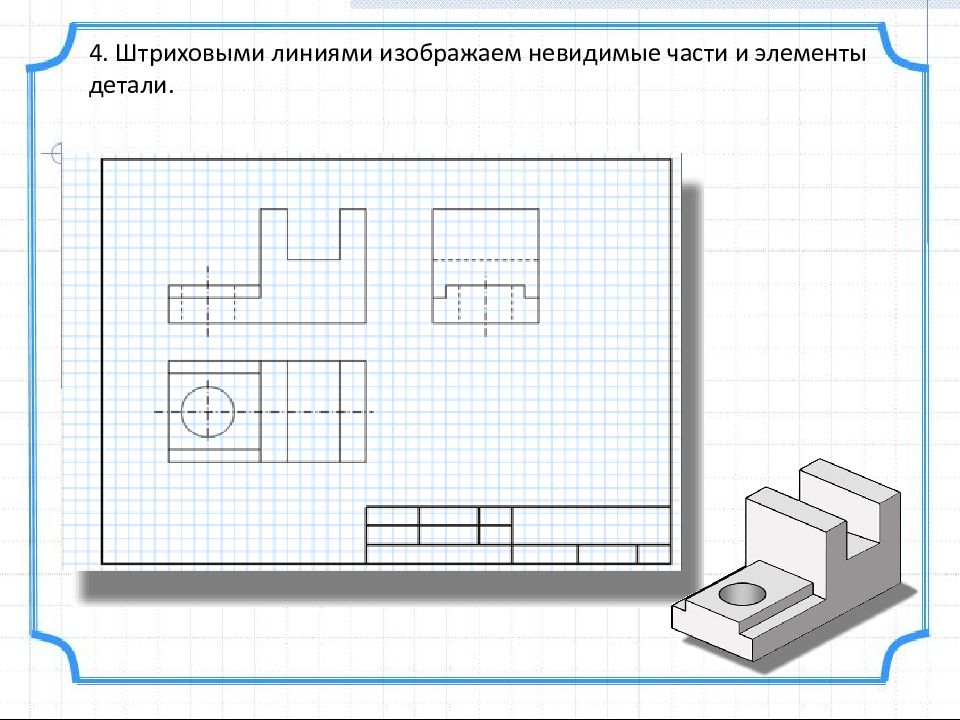

4. Штриховыми линиями изображаем невидимые части и элементы детали.
5. Наносим выносные и размерные линии.
6. Обводим эскиз сплошными основными линиями. Обмеряем деталь, наносим размерные числа и заполняем основную надпись.

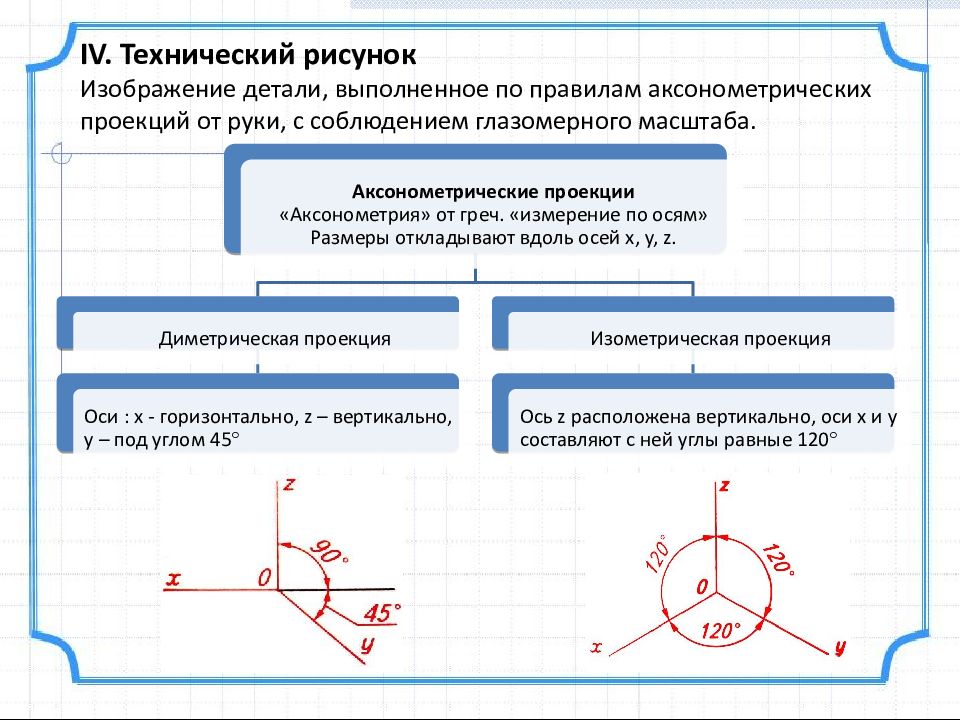

IV. Технический рисунок Изображение детали, выполненное по правилам аксонометрических проекций от руки, с соблюдением глазомерного масштаба.
Построение осей аксонометрических проекций Диметрическая проекция Изометрическая проекция Правила для аксонометрических проекций Вдоль оси Y половина длины от реальной Все размеры натуральные

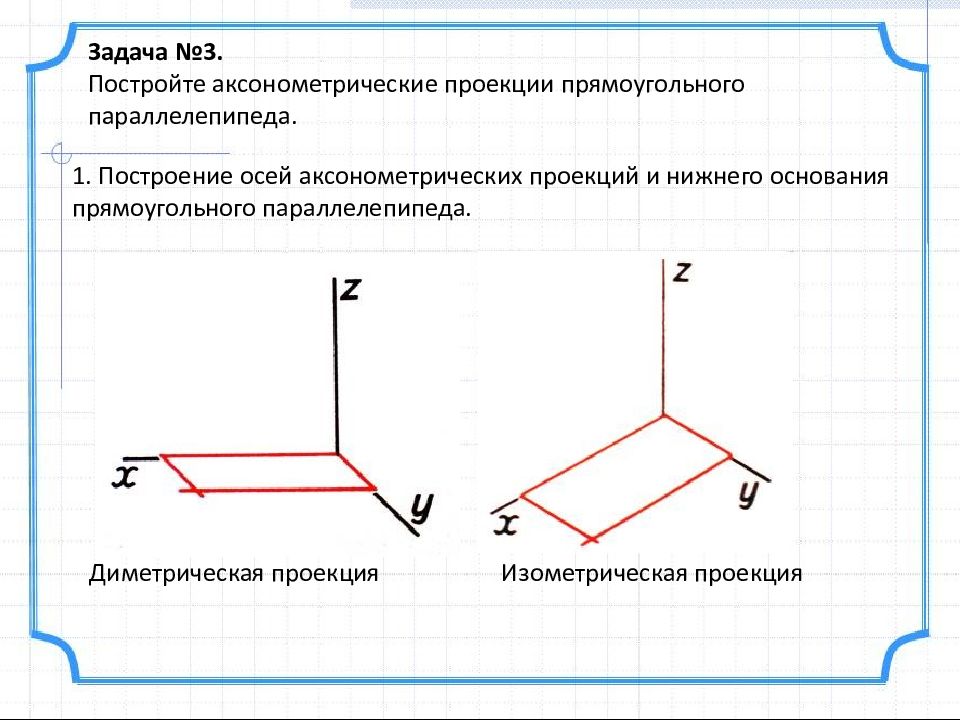

Задача №3. Постройте аксонометрические проекции прямоугольного параллелепипеда. 1. Построение осей аксонометрических проекций и нижнего основания прямоугольного параллелепипеда. Диметрическая проекция Изометрическая проекция
2. Построение вертикальных ребер Диметрическая проекция Изометрическая проекция
Диметрическая проекция Изометрическая проекция 3. Построение боковых граней и верхнего основания

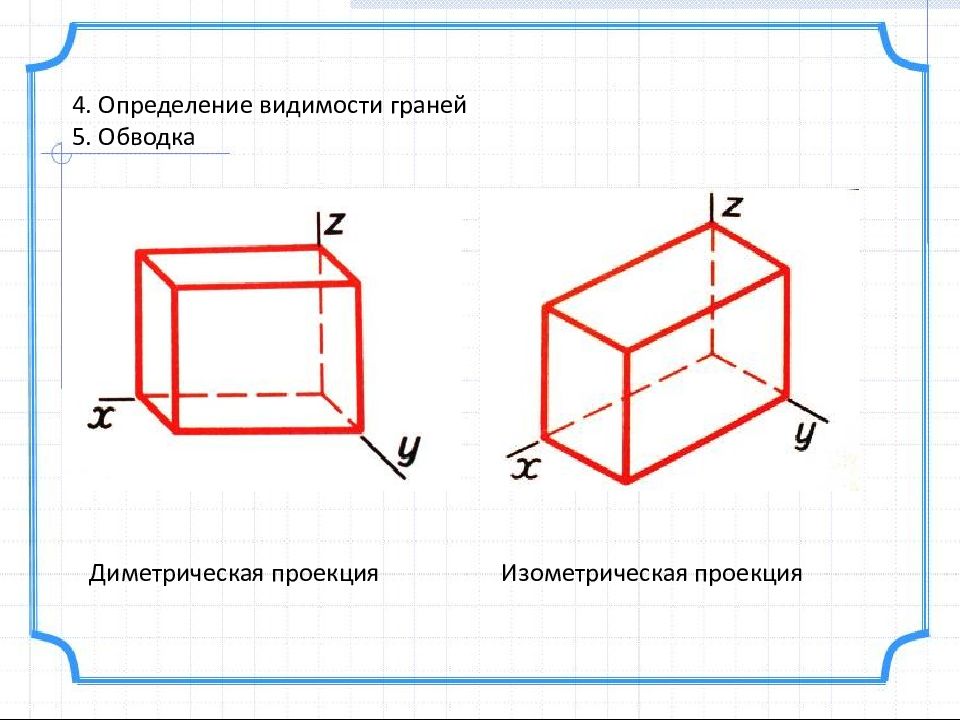

Диметрическая проекция Изометрическая проекция 4. Определение видимости граней 5. Обводка
Задача №4. Постройте аксонометрические проекции плоскогранной детали. 1. Диметрическая проекция Изометрическая проекция
2. Диметрическая проекция Изометрическая проекция
3. Диметрическая проекция Изометрическая проекция
4. Диметрическая проекция Изометрическая проекция
5. Диметрическая проекция Изометрическая проекция
6. Диметрическая проекция Изометрическая проекция Размеры на изображении детали наносят так, чтобы цифровые значения «лежали» в плоскостях V, H и W

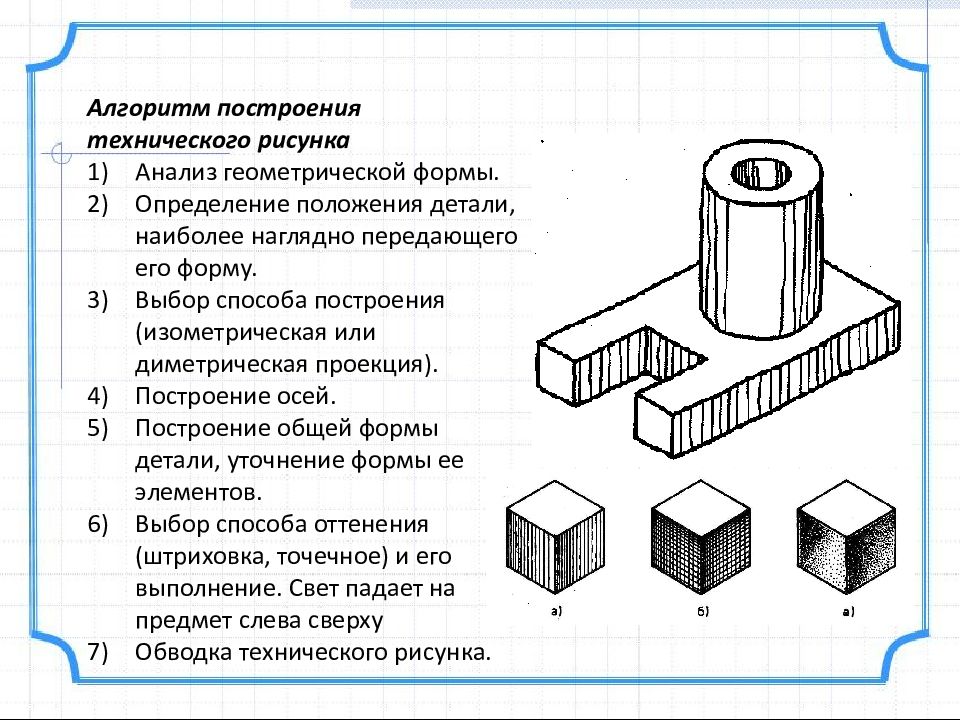

Алгоритм построения технического рисунка Анализ геометрической формы. Определение положения детали, наиболее наглядно передающего его форму. Выбор способа построения (изометрическая или диметрическая проекция). Построение осей. Построение общей формы детали, уточнение формы ее элементов. Выбор способа оттенения (штриховка, точечное) и его выполнение. Свет падает на предмет слева сверху Обводка технического рисунка.
Задача №5. По чертежу детали выполнить технический рисунок.
Задача №6. Найдите соответствие технических рисунков деталей и их проекций. Технические рисунки Фронтальная проекция Горизонтальная проекция Профильная проекция А 4 13 10 Б 12 9 2 В 14 5 1 Г 6 15 8 Д 11 3 7
V. Чертёжные инструменты и принадлежности 1. Чертежная доска Изобретатель Вальтер Хебель (1919г.) Чертежные доски больших размеров (А2 и А1) называются кульманами. 2. Бумага чертежная Выпускается рулонами и отдельными листами. Лучшей чертежной бумагой считается ватман. 3. Миллиметровая бумага Применяется для составления эскизов. Линии миллиметровки могут быть любого цвета кроме черного - обычно синий, оранжевый. 4. Калька Полупрозрачная (вощеная) бумага. Применяется для копирования чертежей.

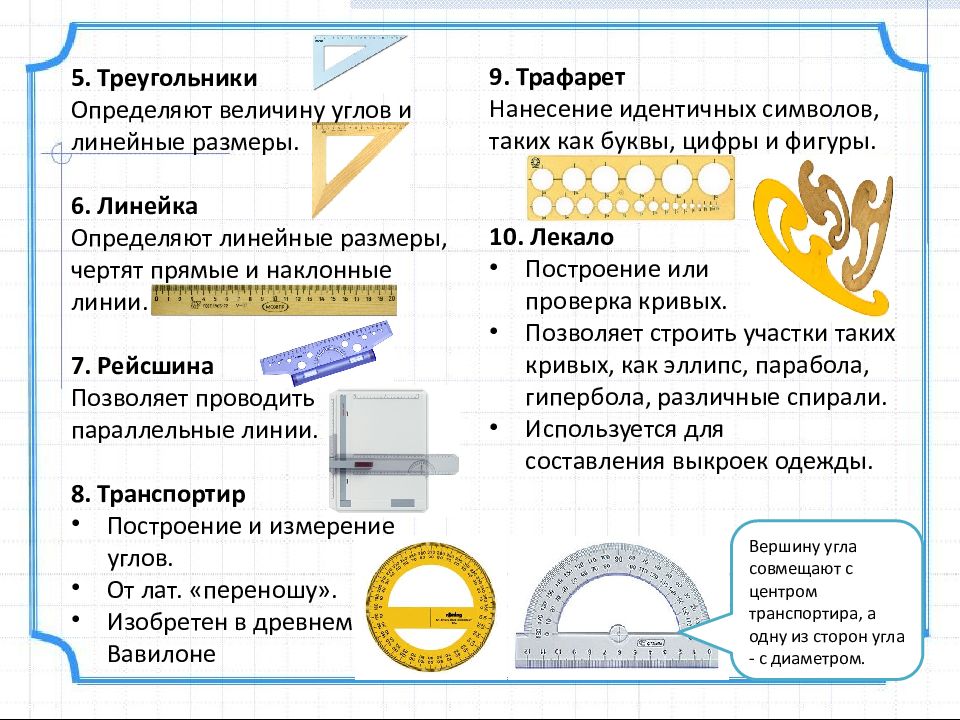

5. Треугольники Определяют величину углов и линейные размеры. 6. Линейка Определяют линейные размеры, чертят прямые и наклонные линии. 7. Рейсшина Позволяет проводить параллельные линии. 8. Транспортир Построение и измерение углов. От лат. «переношу». Изобретен в древнем Вавилоне 9. Трафарет Нанесение идентичных символов, таких как буквы, цифры и фигуры. 10. Лекало Построение или проверка кривых. Позволяет строить участки таких кривых, как эллипс, парабола, гипербола, различные спирали. Используется для составления выкроек одежды. Вершину угла совмещают с центром транспортира, а одну из сторон угла - с диаметром.
11. Карандаш (от тюрк. «чёрный камень») Черный пишущий стержень (грифель), в деревянной оправе. Степени твёрдости: мягкий (М, 2М, 3М), средней твёрдости (ТМ), твёрдый (Т, 2Т) 12. Точилка для карандашей 13. Резинка (Ластик) Таблица соответствия шкал твёрдости Оттенок США Европа Россия #1 B М #2 HB ТМ #2½ F - #3 H Т #4 2H 2Т 14. Готовальня Набор чертёжных инструментов, заключённый в специальный футляр. Чертежный или круговой циркуль Вычерчивание окружностей диаметром до 300 мм Кронциркуль Служит для вычерчивания окружностей диаметром от 2 до 8 мм Микроциркуль или разметочный кронциркуль Снятие и перенесение линейных размеров Рейсфедер Нем. Reißfeder, от reißen — чертить и Feder — перо Проведение тушью или краской линий толщиной от 0,08 до 1,6 мм. 15. Кейс-папка
VI. Система автоматизированного проектирования САПР (CAD System - Computer Aided Design System ) - это система, реализующая проектирование, при котором проектные решения получают в результате вычисления и составления математических моделей на компьютере. Примеры: AutoCad (Autodesk, США ) ArtCam (Autodesk, США ) PTC Creo (PTC, США) Компас (АСКОН, Россия) ADEM (ADEM, Россия) T-Flex ( Топ-Системы, Россия) Solid Works (SolidWorks Corp, США) Catia ( Dassault Systemes, Франция ) Работа архитектора XXI века. 1910 г.
VII. КОМПАС-3 D LT V12 « Компас » — САПР с возможностями оформления проектной и конструкторской документации согласно стандартам ЕСКД и СПДС. Разработчик : « Аскон », Россия. КОМПАС - акроним от фразы « комп лекс а втоматизированных с истем». 1-ый выпуск «Компаса» (версия 1.0) — 1989 г. «Компас-3D LT» Бесплатная упрощенная версия «Компас-3D» (без возможности моделирования сборок). Возможности: Создание чертежей Трёхмерное моделирование деталей Поверхностное моделирование Импорт DXF и DWG Деталь Модель, созданная из однородного материала без применения сборочных операций (расширение.m3d) Сборка Модель, созданная из различных деталей с применением сборочных операций (расширение.a3d )

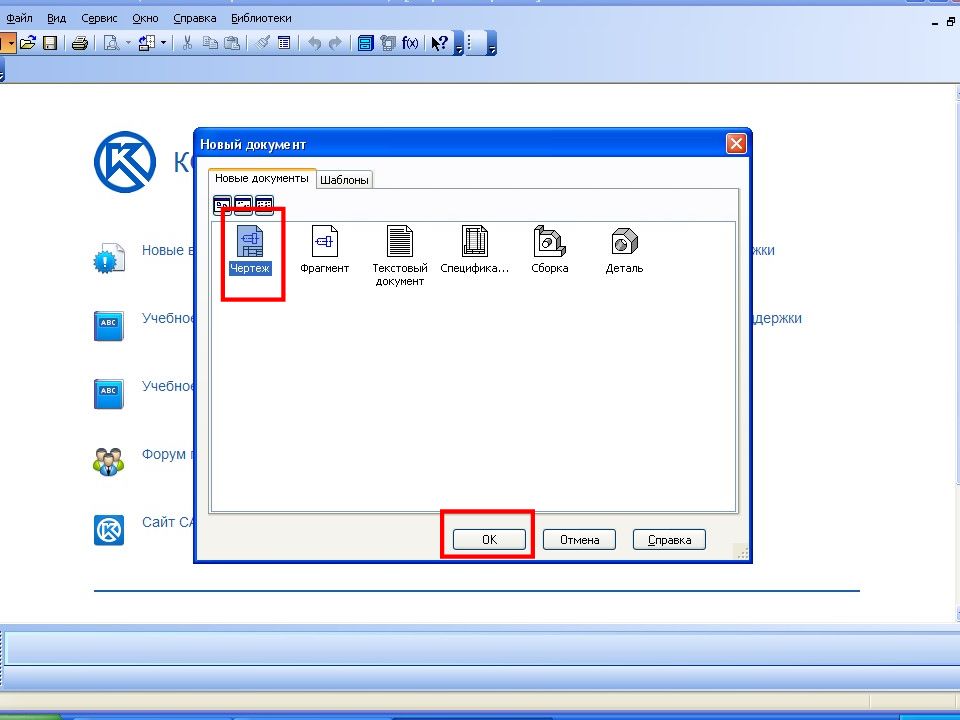

VIII. Практическая работа Задание : создать чертеж в САПР КОМПАС-3 D LT Инструментальные панели Панель Геометрия Панель свойств Выбор формата чертежа: Сервис – Параметры…- Текущий чертеж - Параметры листа – Формат

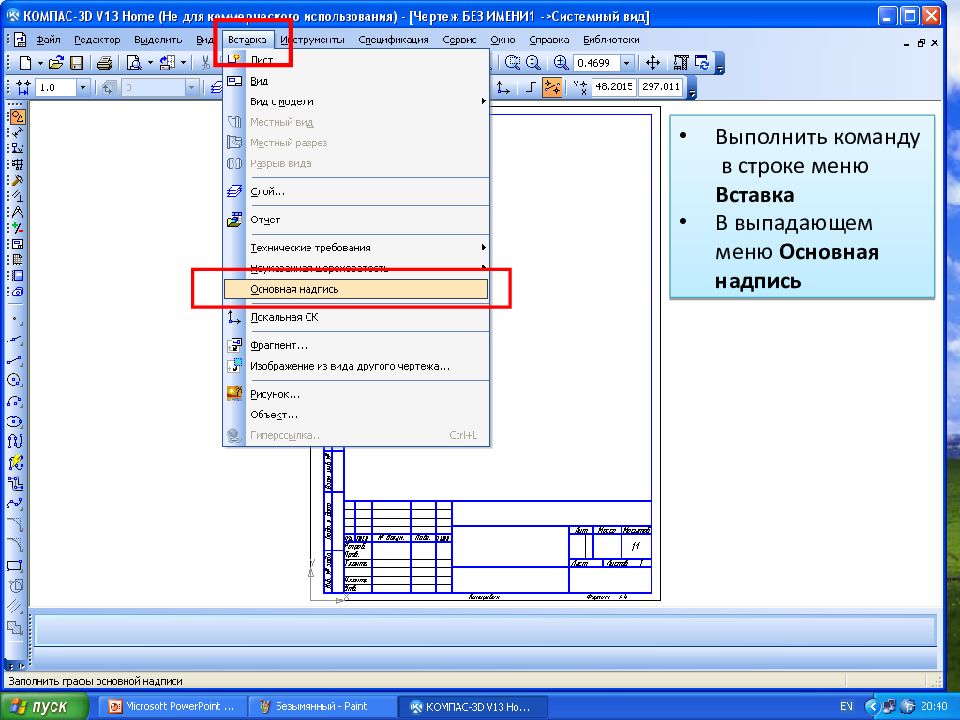

Выполнить команду в строке меню Вставка В выпадающем меню Основная надпись

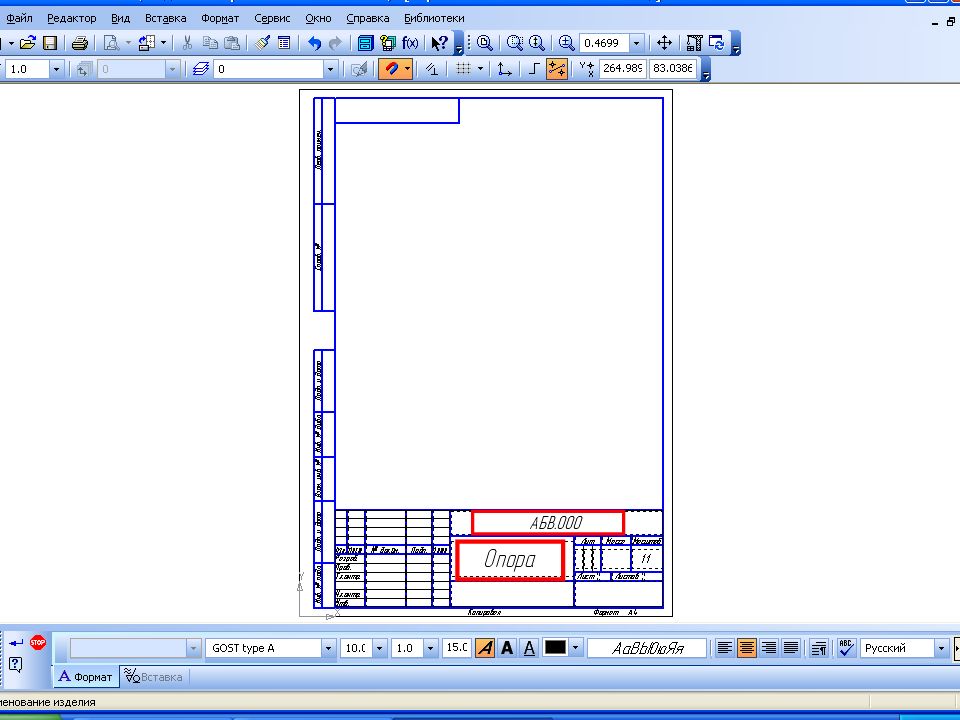

в нижней строке текущего состояния можно выбрать шрифт ввести фамилию учителя и учащегося в штамп чертежа ввести дату выполнения чертежа
с помощью лупы можно увеличить масштаб чтобы снять перемещение и другие инструменты нужно нажать стоп в строке текущего состояния

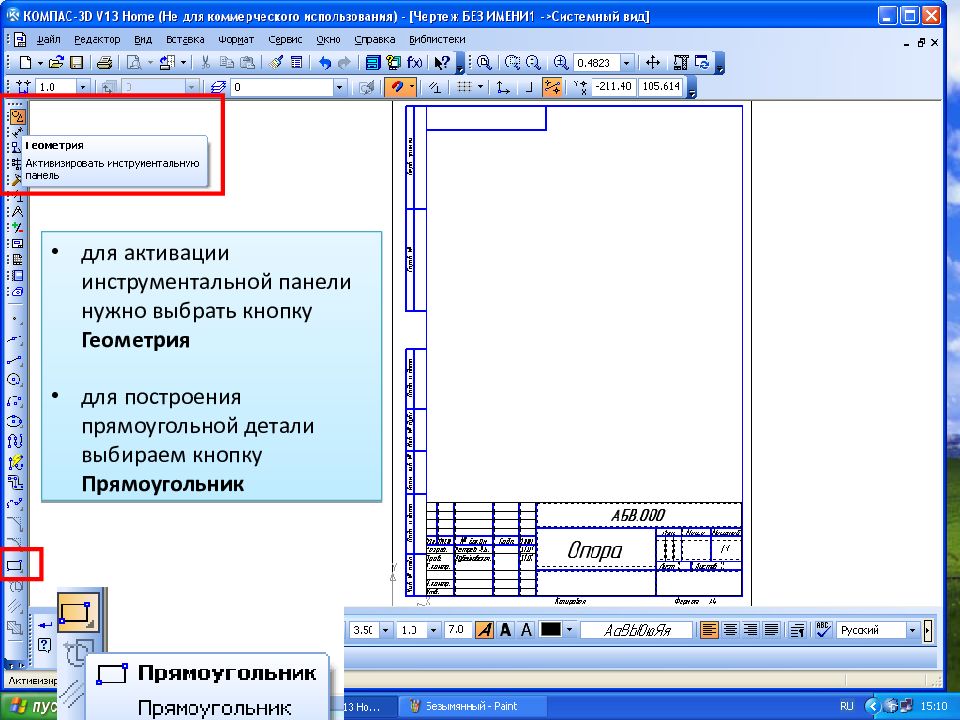

для активации инструментальной панели нужно выбрать кнопку Геометрия для построения прямоугольной детали выбираем кнопку Прямоугольник

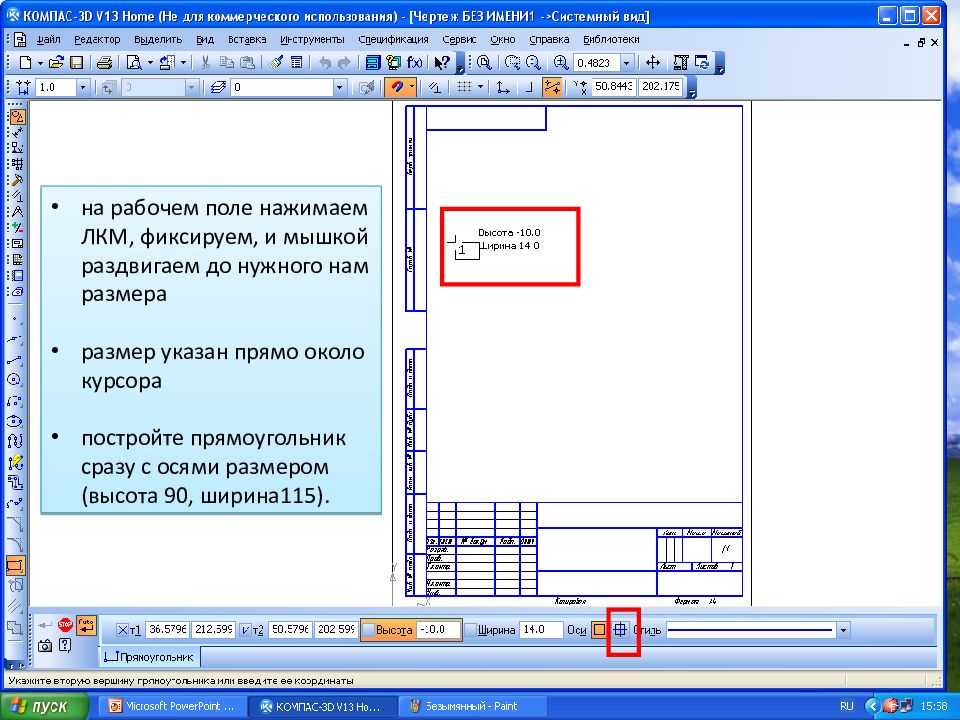

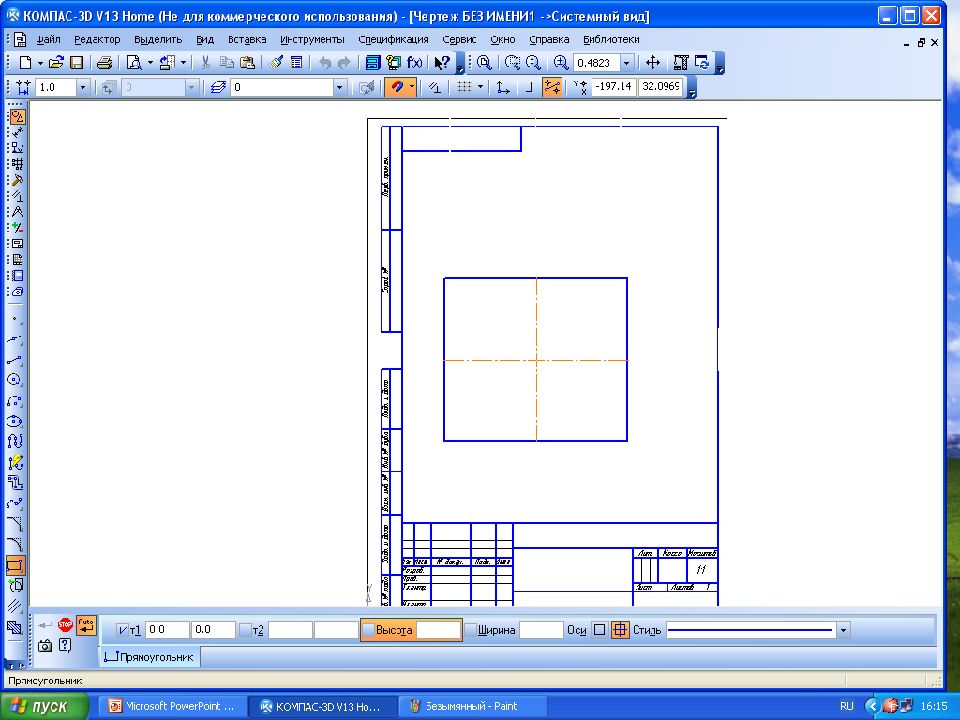

на рабочем поле нажимаем ЛКМ, фиксируем, и мышкой раздвигаем до нужного нам размера размер указан прямо около курсора постройте прямоугольник сразу с осями размером (высота 90, ширина115).

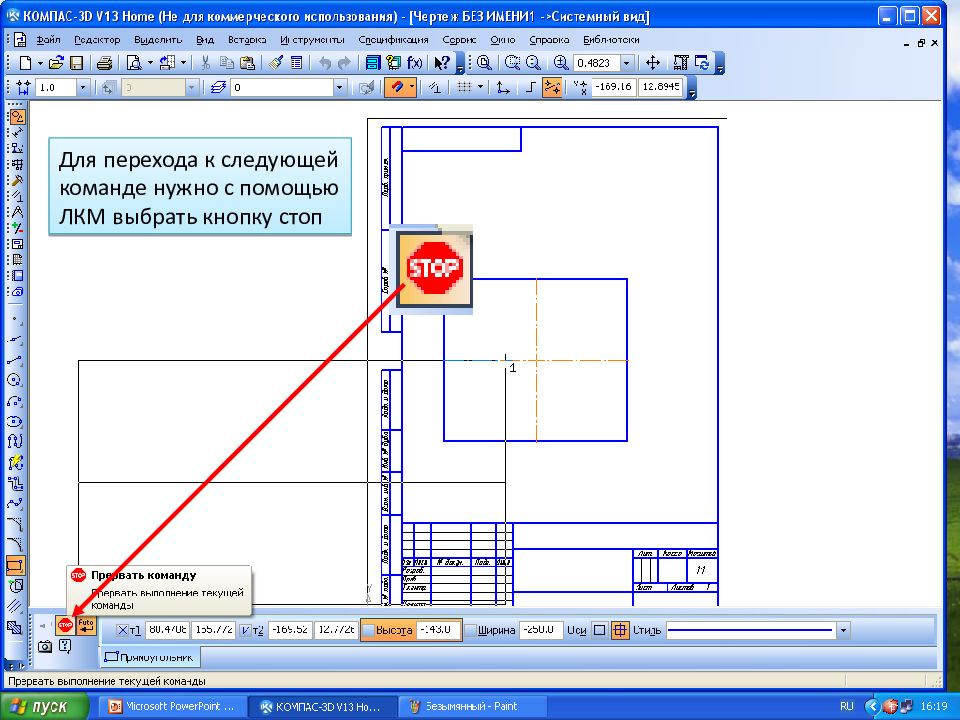

Для перехода к следующей команде нужно с помощью ЛКМ выбрать кнопку стоп
С помощью отрезков мы можем продолжить чертёж. Для продолжения нажать ЛКМ.

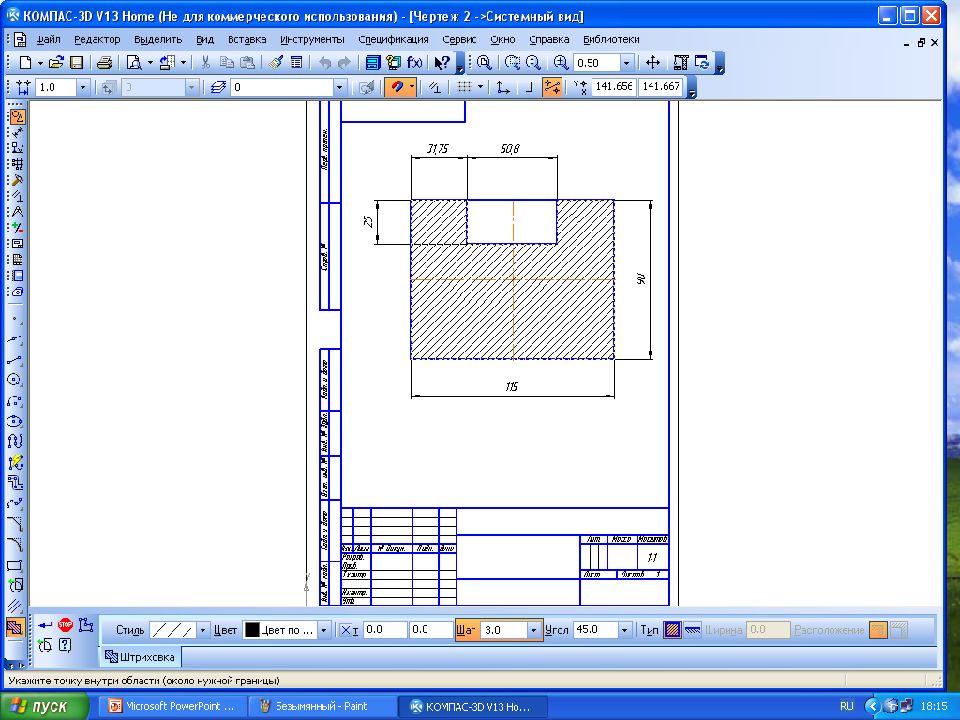

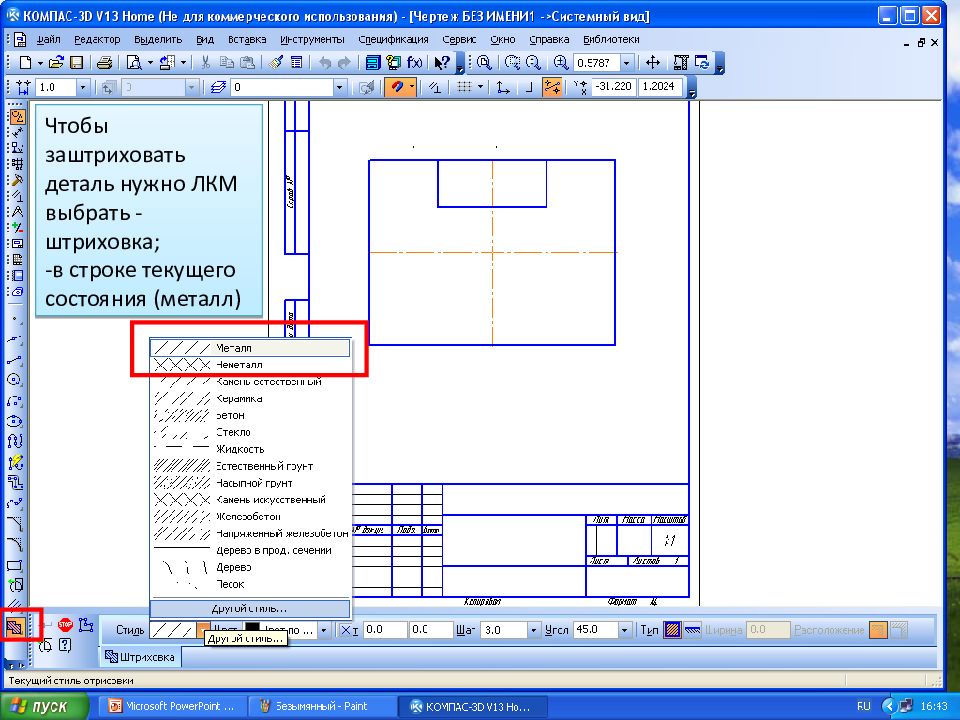

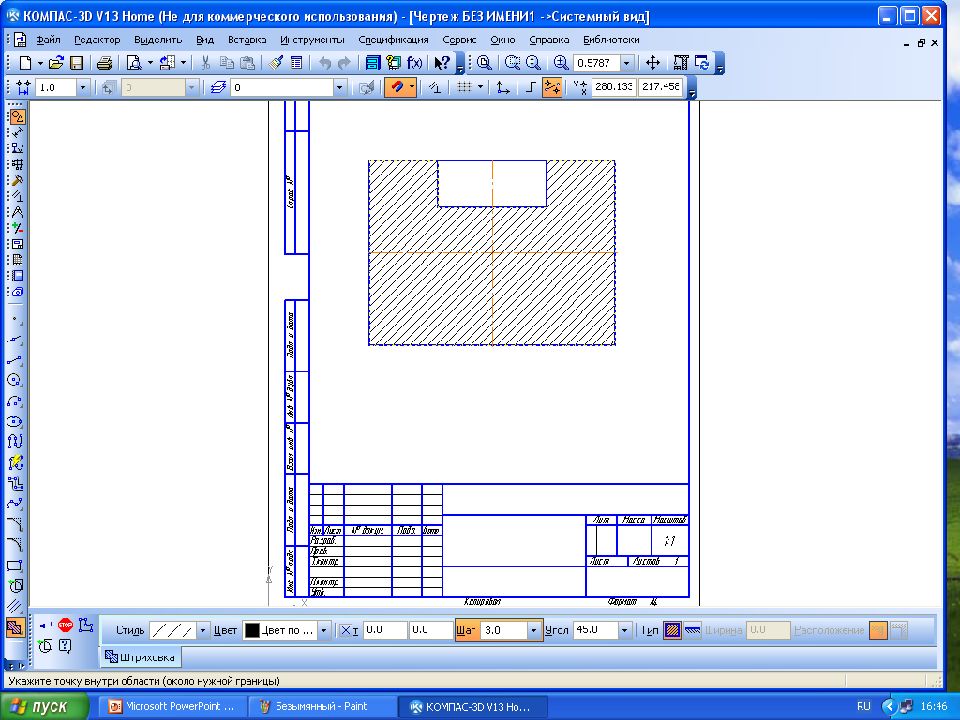

Чтобы заштриховать деталь нужно ЛКМ выбрать -штриховка; -в строке текущего состояния (металл)

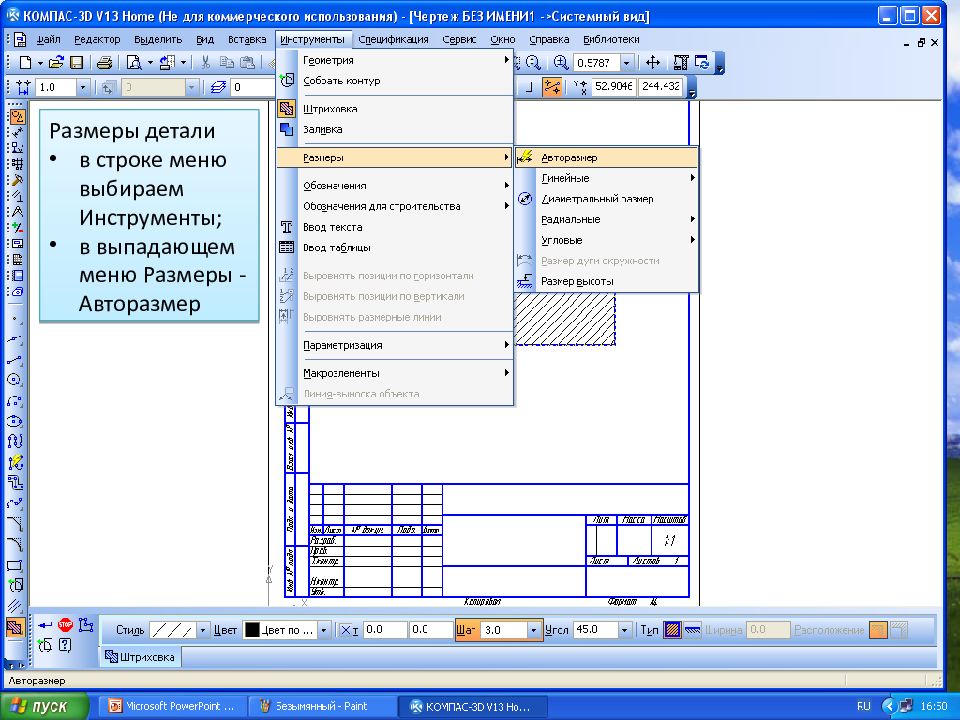

Размеры детали в строке меню выбираем Инструменты; в выпадающем меню Размеры - Авторазмер
С помощью ЛКМ выставляем основные размеры детали
Нанесите на чертёж основные размеры

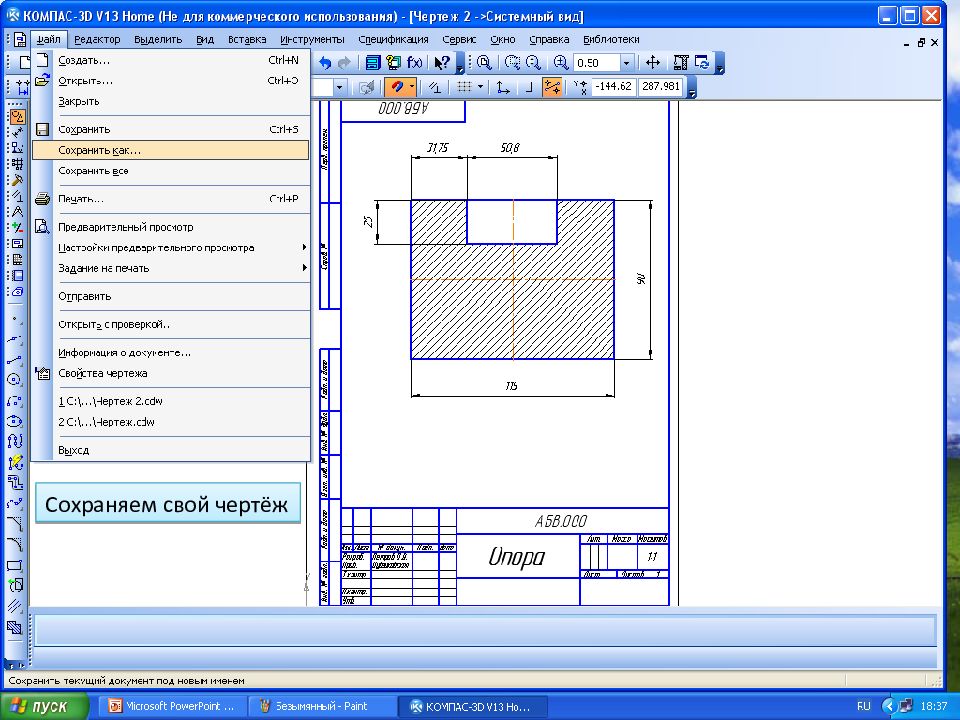

Сохраняем свой чертёж
29.08.2017 Построить чертеж, эскиз и технический рисунок детали «Угольник». Построить чертеж детали «Угольник» в КОМПАС-3 D. Подготовиться к СР
