Первый слайд презентации: Проекционное черчение

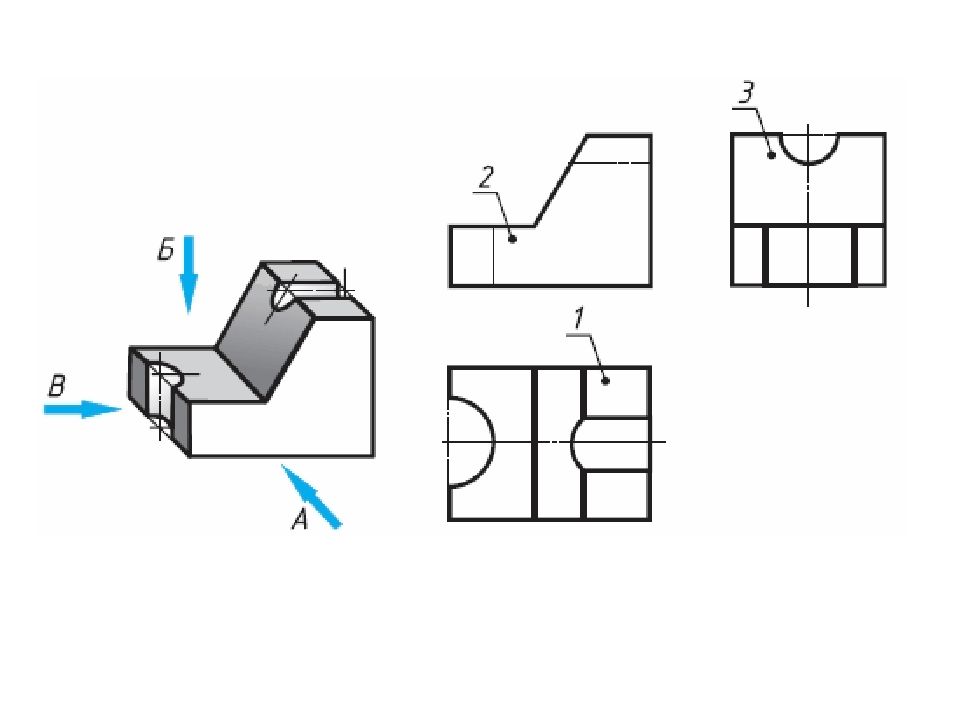

Слайд 2: Проецирование на несколько проекций

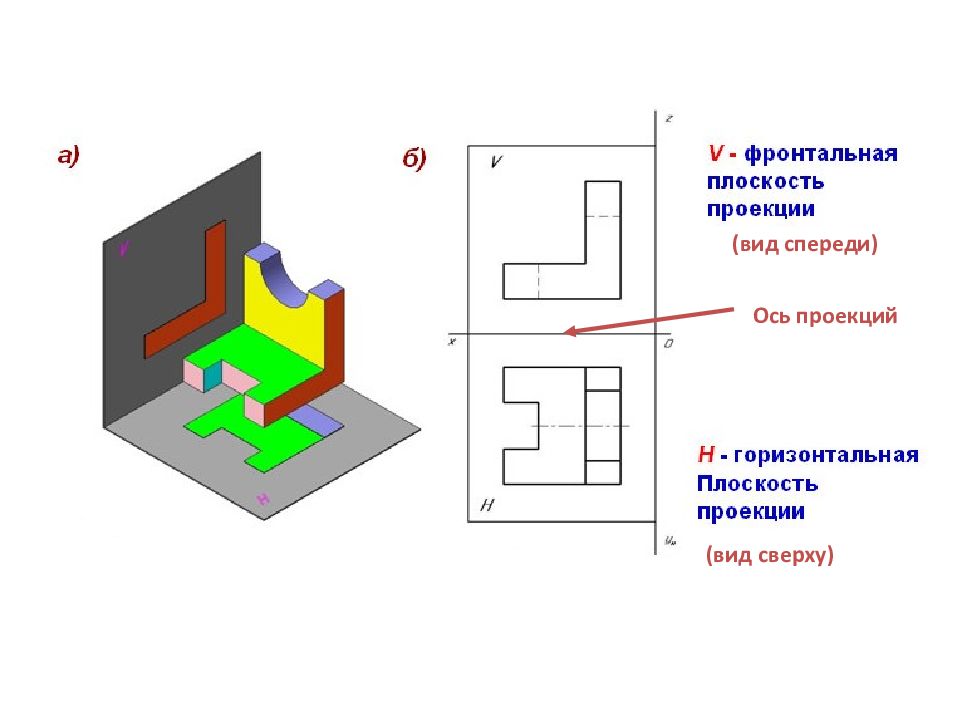

Слайд 5: Проецирование на три плоскости
Горизонтальная плоскость проекции (вид сверху) Фронтальная плоскость проекции (вид спереди) Профильная плоскость проекции (вид сбоку)
Слайд 7: Чертеж
Оси проекций, обозначения плоскостей проекций и проецирующие лучи на чертеже не показывают.

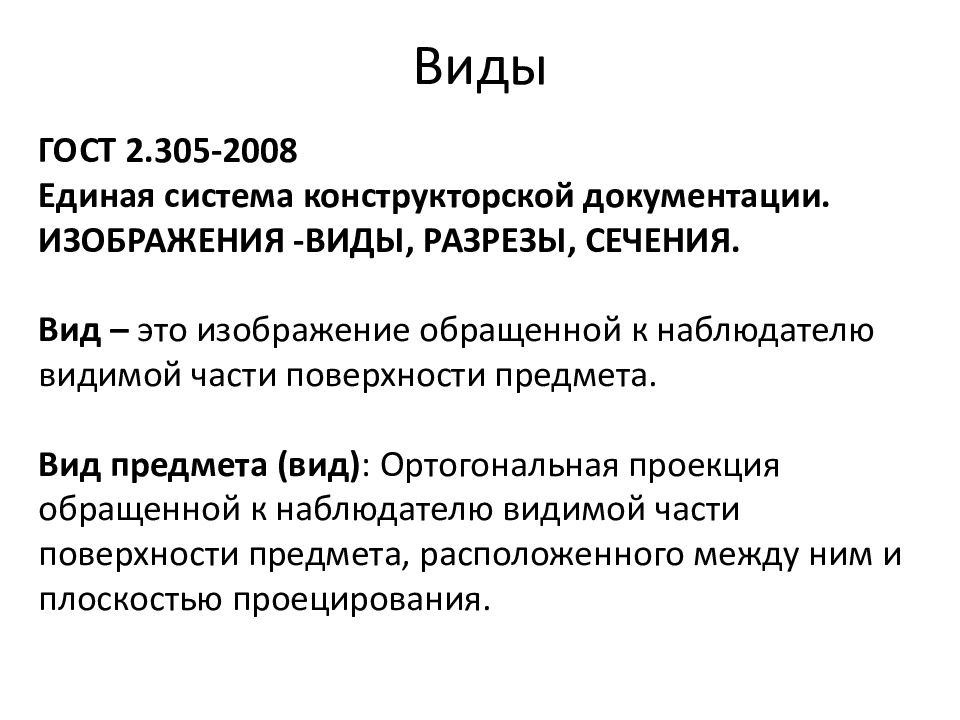

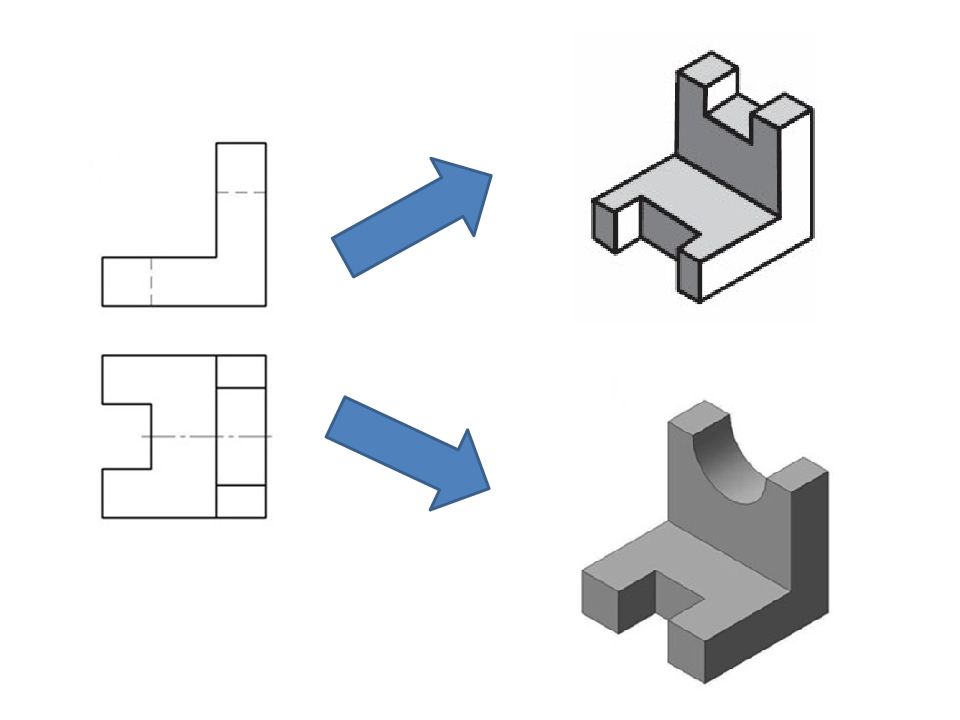

Слайд 8: Виды
ГОСТ 2.305-2008 Единая система конструкторской документации. ИЗОБРАЖЕНИЯ -ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ. Вид – это изображение обращенной к наблюдателю видимой части поверхности предмета. Вид предмета (вид) : Ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью проецирования.
Слайд 13

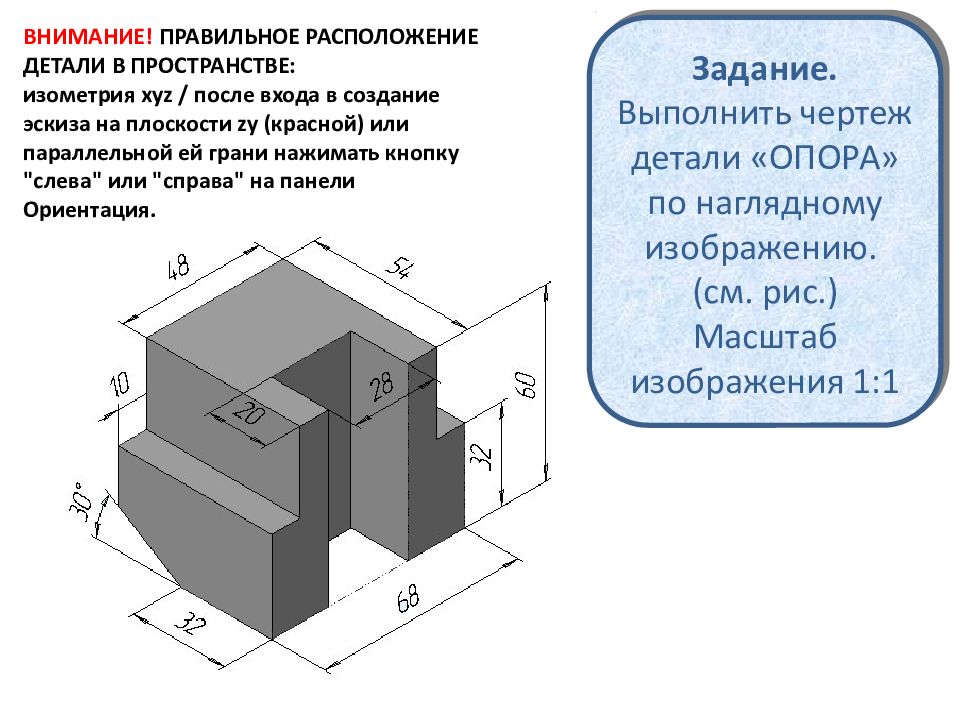

Задание. Выполнить чертеж детали «ОПОРА» по наглядному изображению. (см. рис.) Масштаб изображения 1:1 ВНИМАНИЕ! ПРАВИЛЬНОЕ РАСПОЛОЖЕНИЕ ДЕТАЛИ В ПРОСТРАНСТВЕ: изометрия xyz / после входа в создание эскиза на плоскости zy (красной) или параллельной ей грани нажимать кнопку "слева" или "справа" на панели Ориентация.
Слайд 14

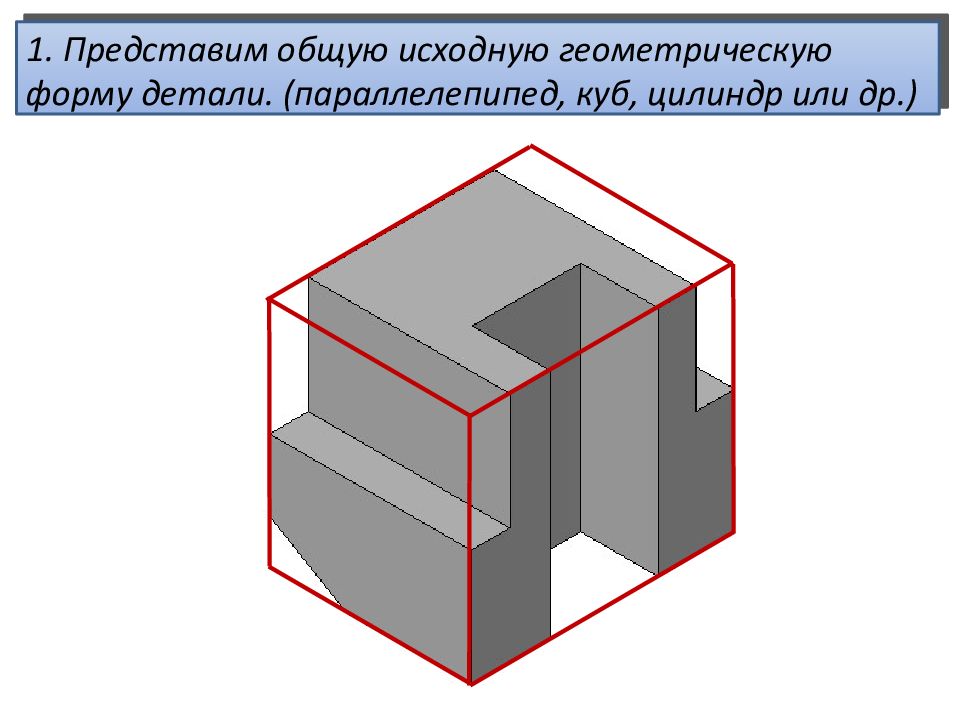

1. Представим общую исходную геометрическую форму детали. (параллелепипед, куб, цилиндр или др.)
Слайд 15
2. Определим направление проецирования и положение видов чертежа. Построим эскиз детали. Главный вид Вид сбоку Вид сверху

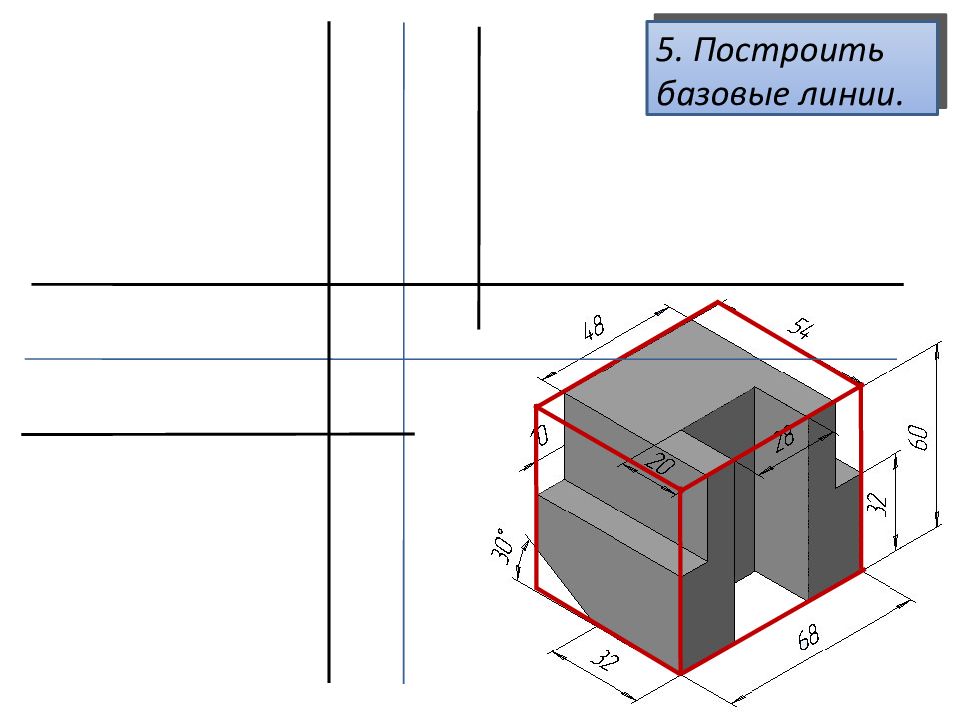

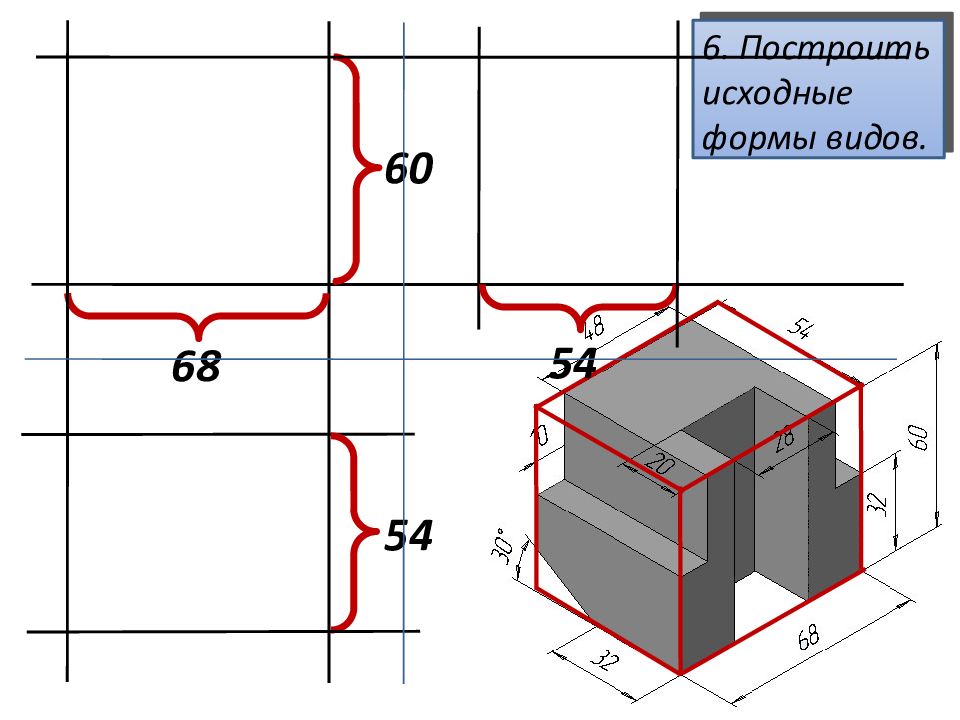

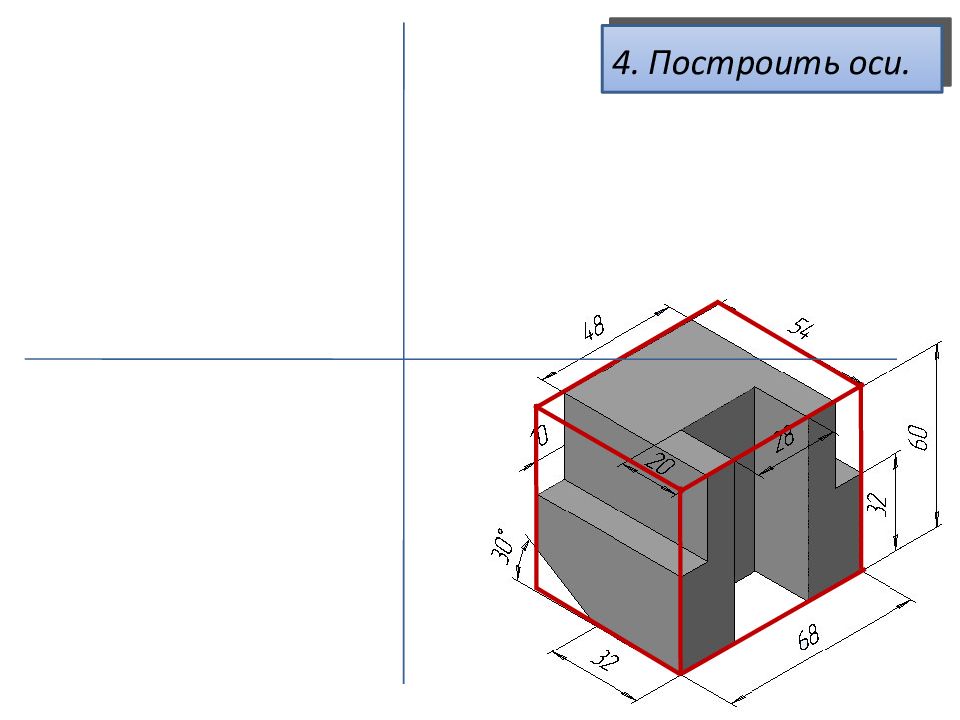

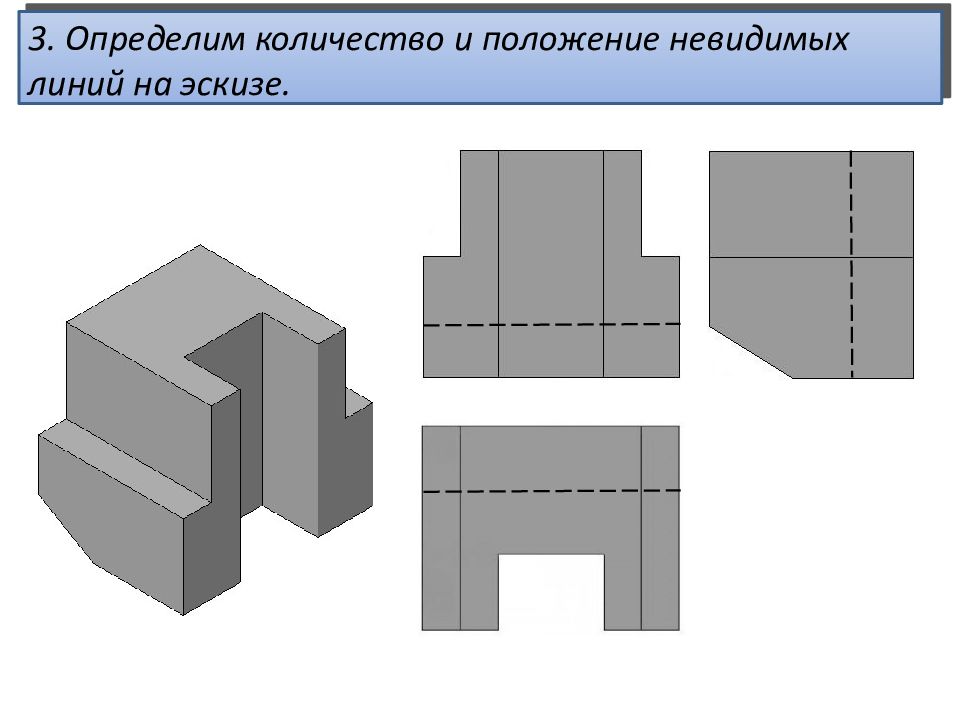

Слайд 19

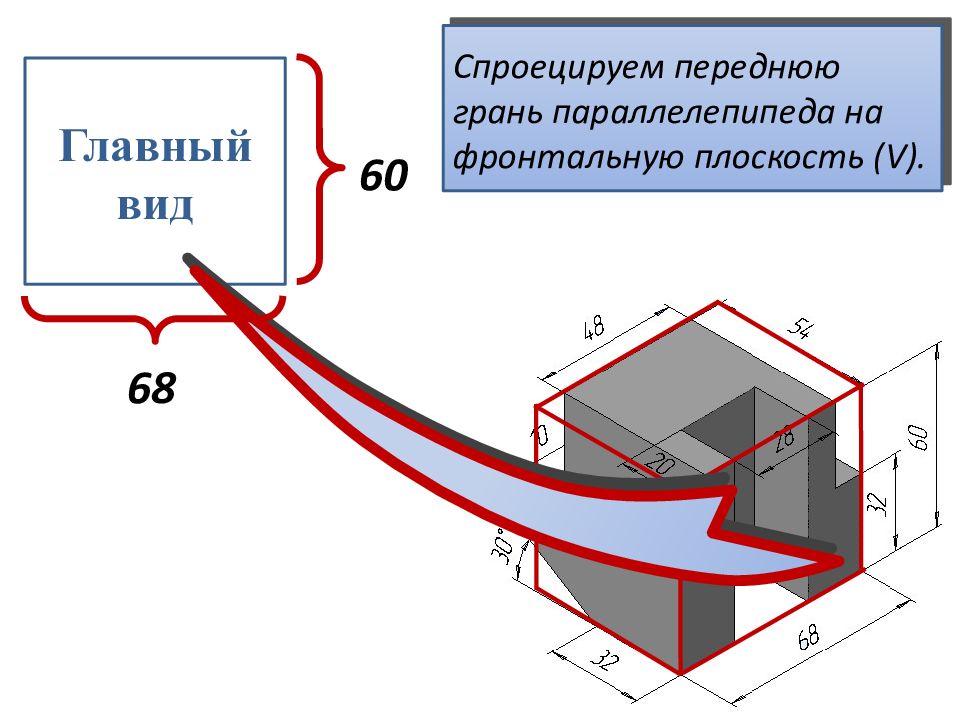

Главный вид 60 68 Спроецируем переднюю грань параллелепипеда на фронтальную плоскость ( V).
Слайд 20

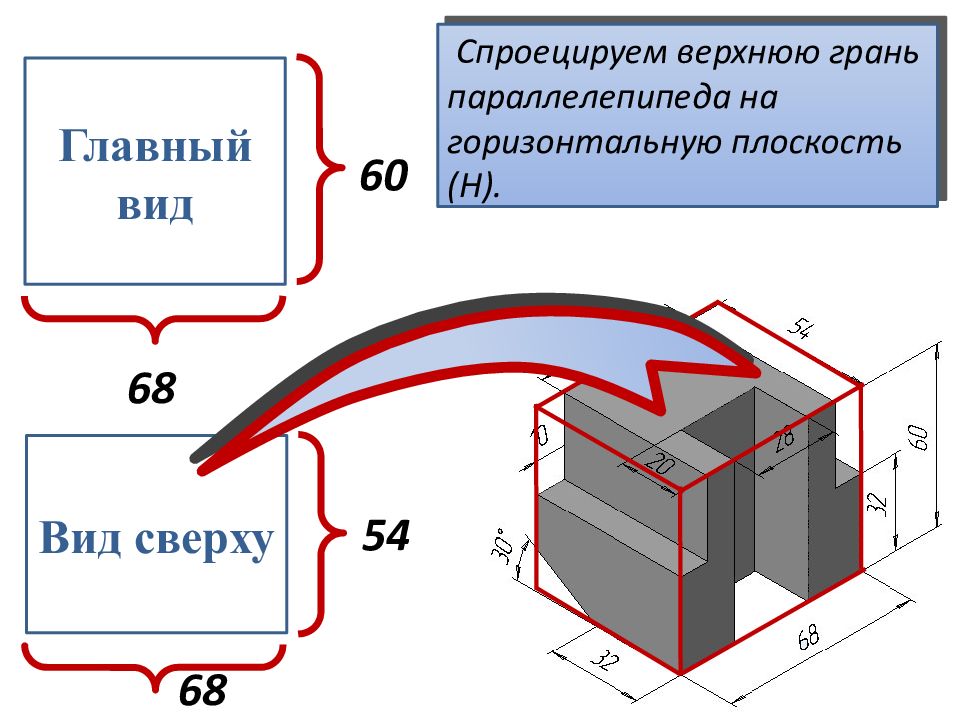

Главный вид 60 68 Вид сверху 54 68 Спроецируем верхнюю грань параллелепипеда на горизонтальную плоскость ( Н ).

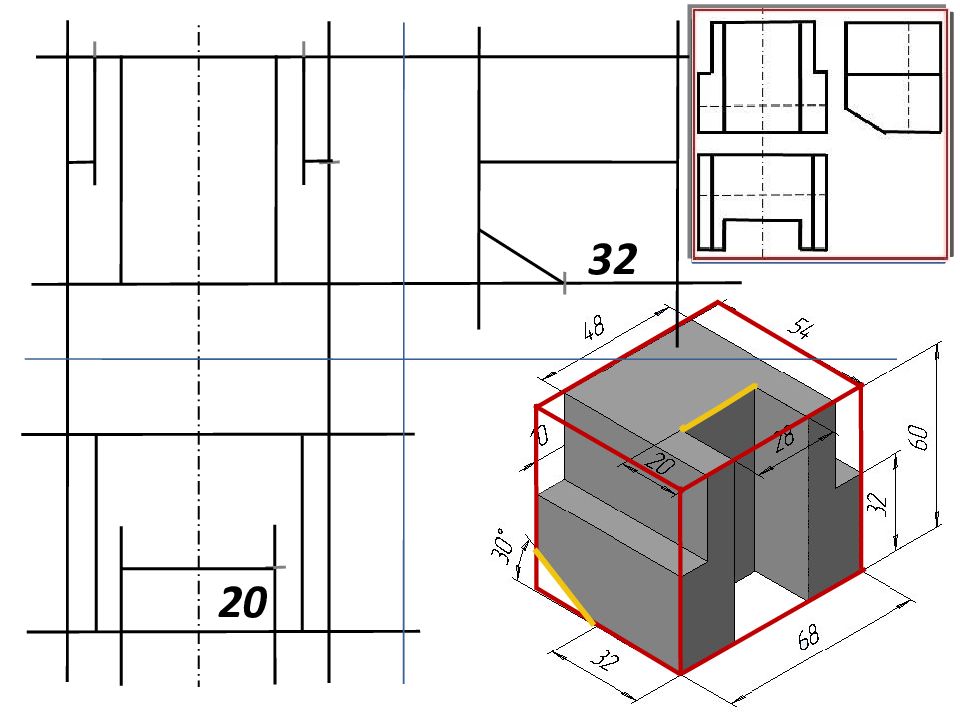

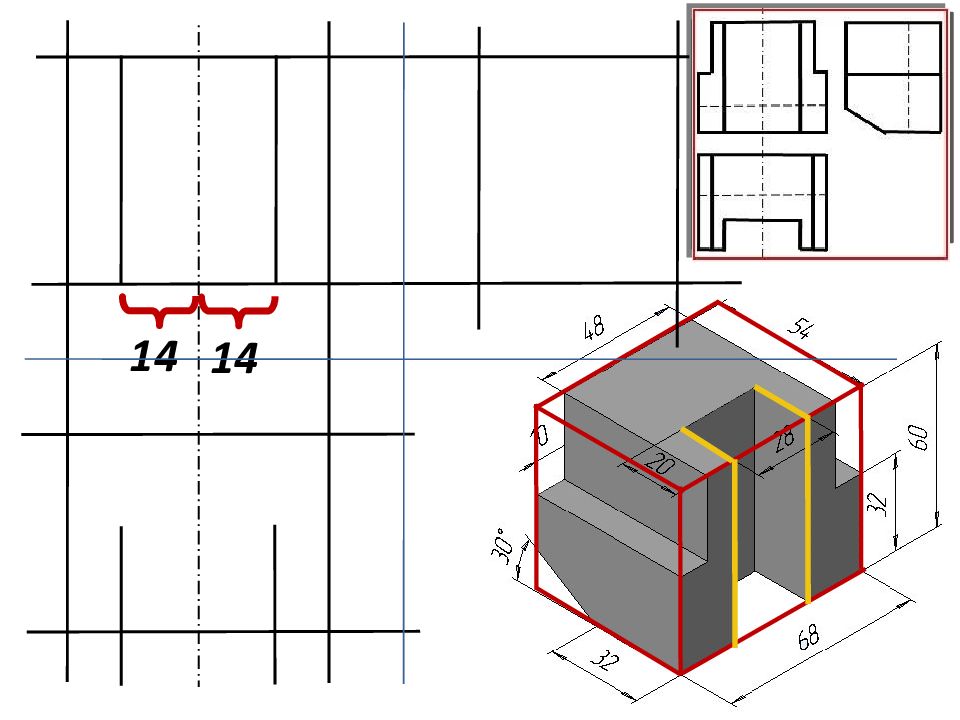

Слайд 21
Главный вид 60 68 Вид сверху 54 68 Вид сбоку 60 54 Спроецируем боковую грань параллелепипеда на горизонтальную плоскость ( Н ).
