х Падающая тень строится от неосвещенной части поверхности – собственной тени. Проекции световых лучей задают границы собственной тени, направление и ширину падающей тени. Световые лучи, направленные сверху вниз из наиболее значимых точек на фронтальной проекции, определяют длину падающей тени. х Падающая тень призмы Собственные и падающие тени призм представляют собой многоугольники. Падающая тень может преломляться и располагаться на двух плоскостях проекций.

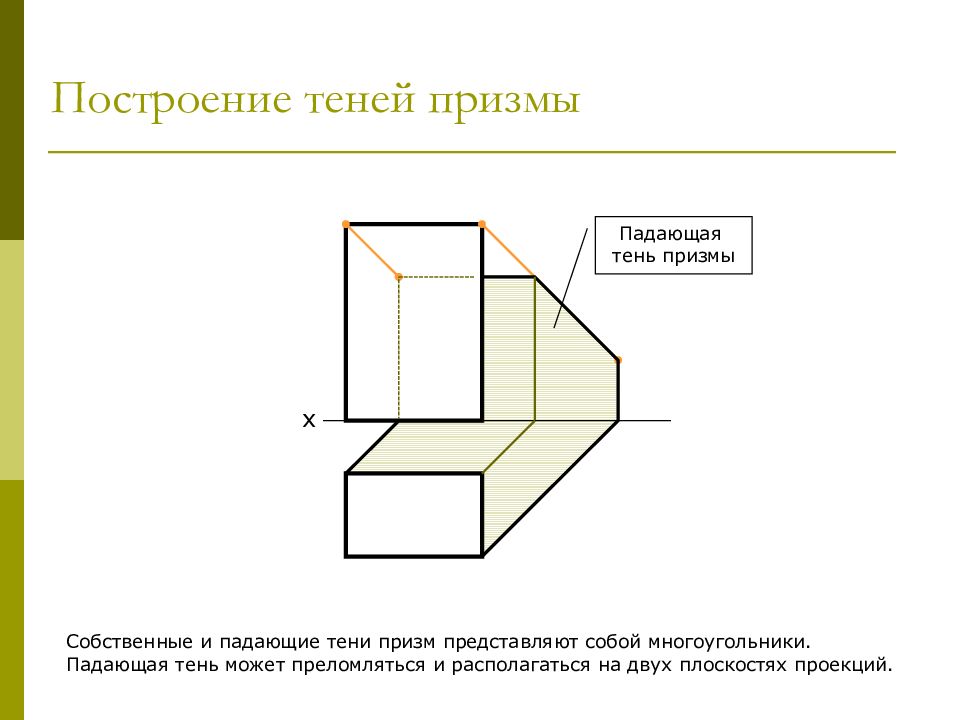

х Падающая тень призмы Собственные и падающие тени призм представляют собой многоугольники. Падающая тень может преломляться и располагаться на двух плоскостях проекций.

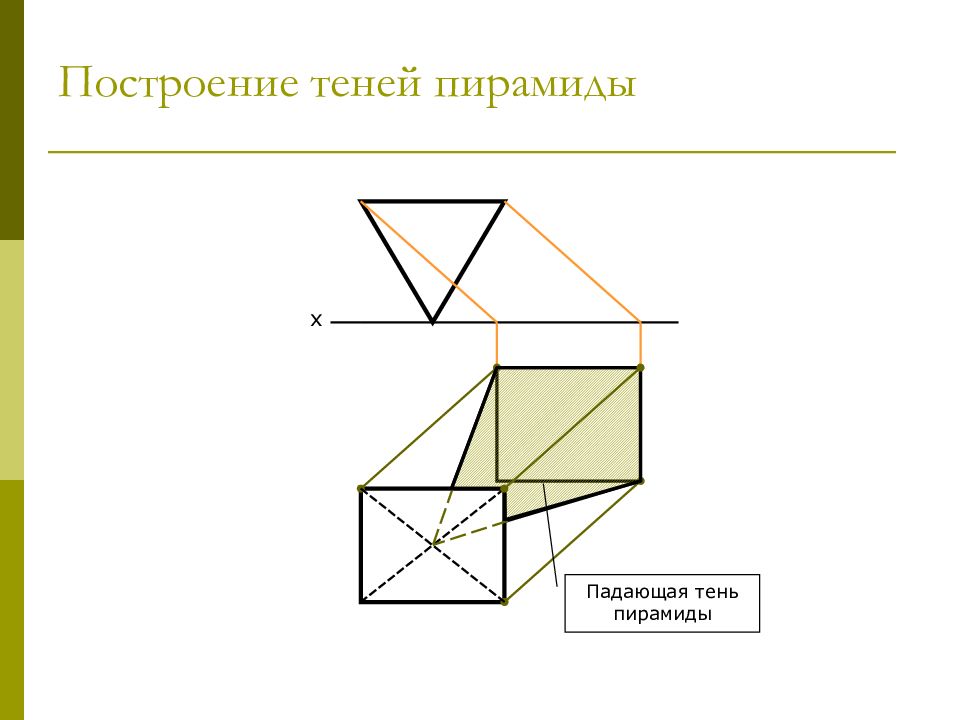

х Собственная тень пирамиды Собственная тень пирамиды Падающая тень пирамиды Падающая тень пирамиды
х Падающая тень пирамиды

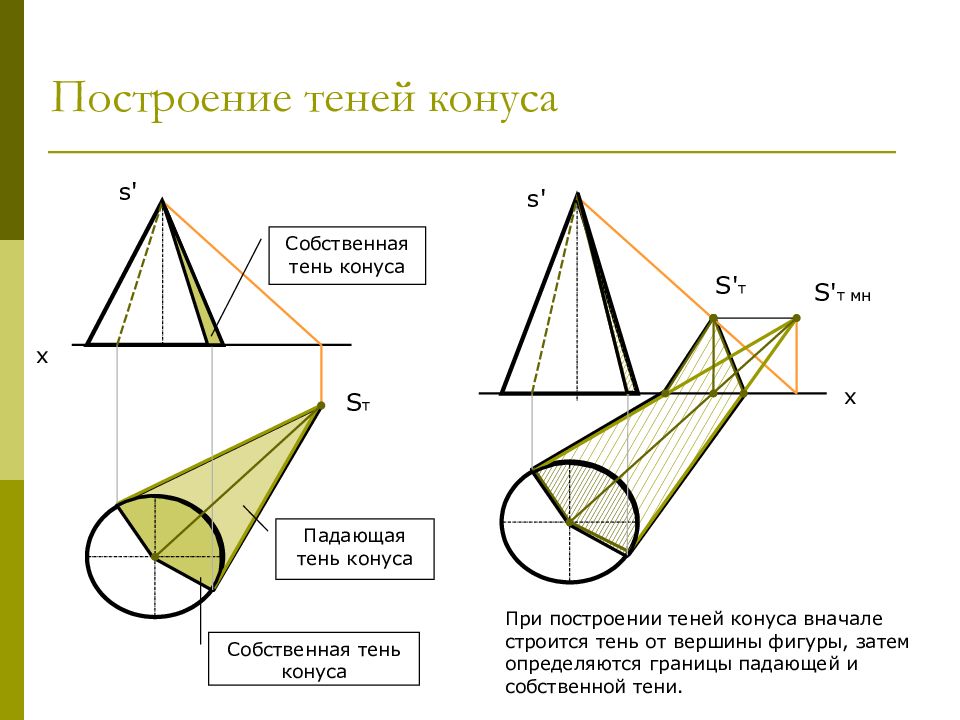

х х s' S' т мн S' т S т s' Падающая тень конуса Собственная тень конуса Собственная тень конуса При построении теней конуса вначале строится тень от вершины фигуры, затем определяются границы падающей и собственной тени.

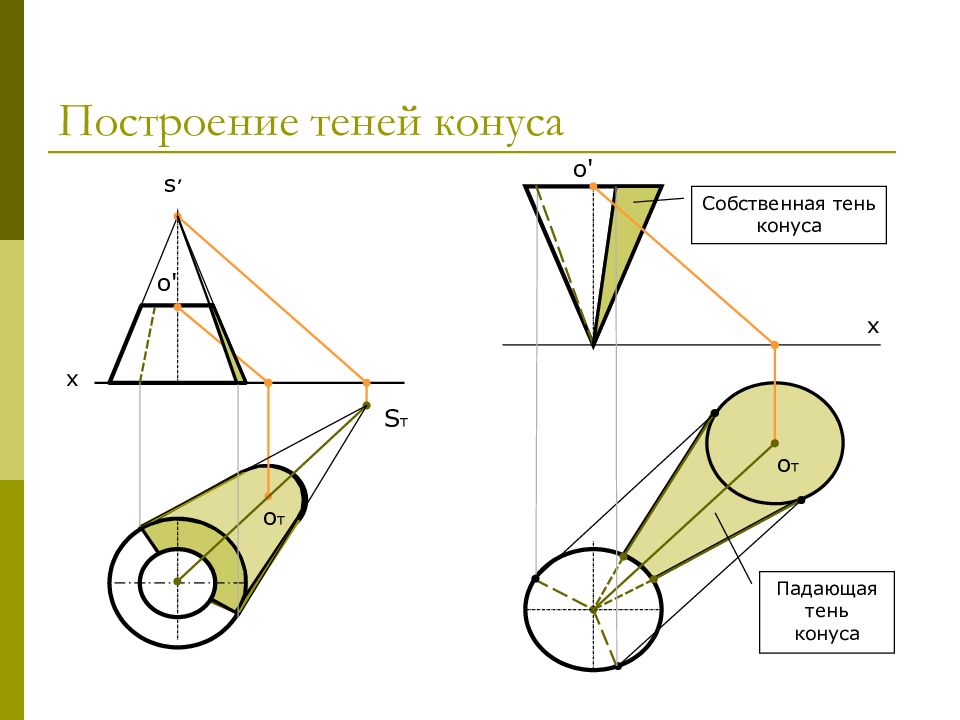

S т s ׳ х о ' о т х о ' о т Собственная тень конуса Падающая тень конуса

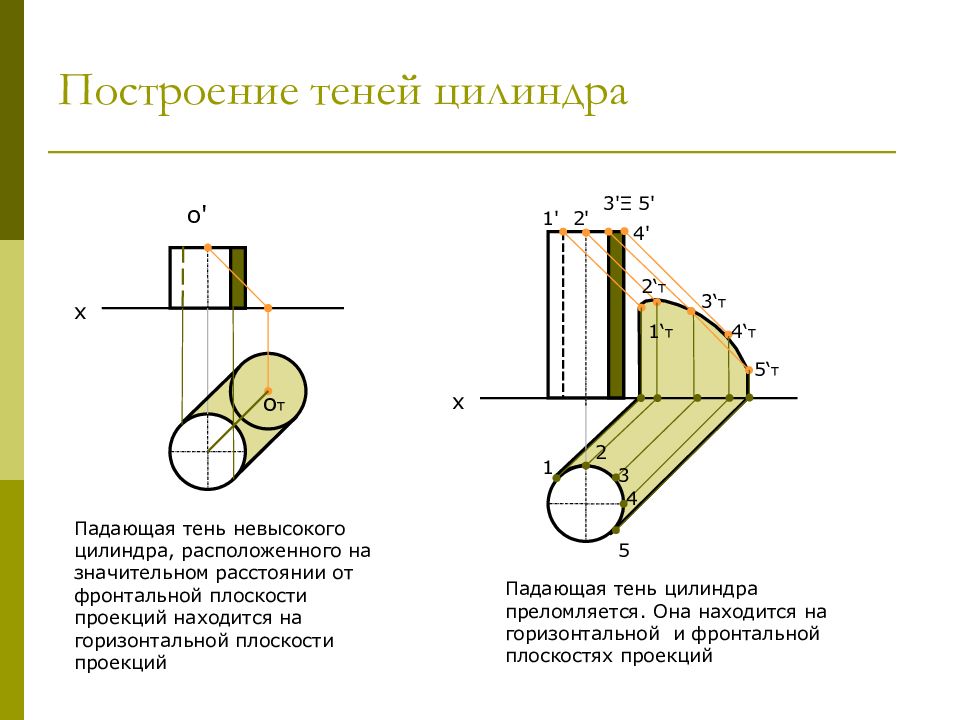

х х о ' о т 1 1 ' 2 ' 2 3 4 5 3 ' Ξ 5 ' 4 ' 5 ‘ т 4 ‘ т 3 ‘ т 2 ‘ т 1 ‘ т Падающая тень невысокого цилиндра, расположенного на значительном расстоянии от фронтальной плоскости проекций находится на горизонтальной плоскости проекций Падающая тень цилиндра преломляется. Она находится на горизонтальной и фронтальной плоскостях проекций
х 1 1 ' 2 ' 2 3 4 5 3 ' Ξ 5 ' 4 ' 5 ‘ т 4 ‘ т 3 ‘ т 2 ‘ т 1 ‘ т
х 1 ' 2 ' 1т 2т
Изображение падающей тени горизонтального цилиндра начинается с построения теней от оснований фигуры. Падающая тень такого тела состоит из теней от двух оснований (окружностей) и тени от боковой неосвещенной поверхности цилиндра. Боковая неосвещенная часть поверхности - собственная тень х
