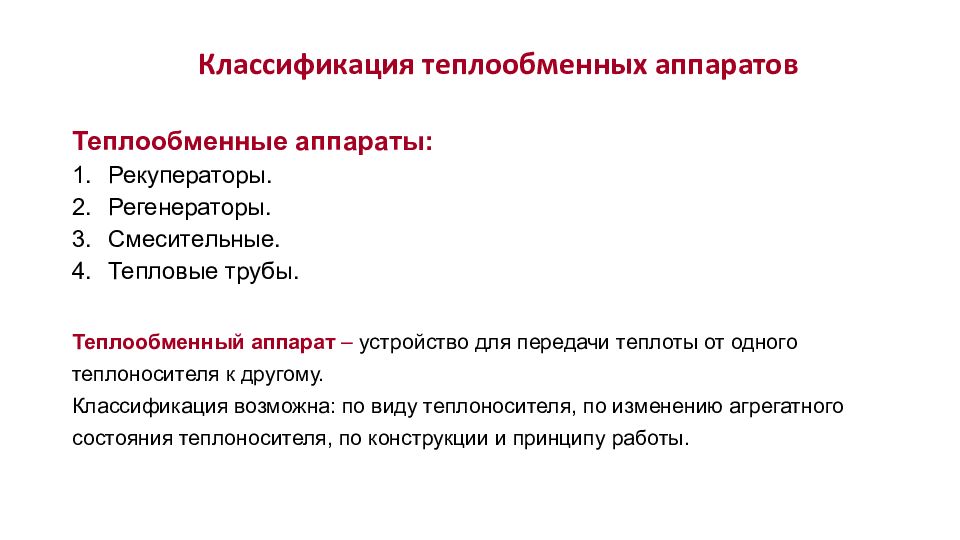

Классификация теплообменных аппаратов Теплообменный аппарат – устройство для передачи теплоты от одного теплоносителя к другому. Классификация возможна: по виду теплоносителя, по изменению агрегатного состояния теплоносителя, по конструкции и принципу работы. Теплообменные аппараты: Рекуператоры. Регенераторы. Смесительные. Тепловые трубы.
Теплоемкость потока теплоносителей: где С д, С в – теплоемкость теплоносителей 1 и 2, Дж/(м 3 · К); V – расход теплоносителей 1 и 2, м 3 /с. Схемы движения теплоносителей в теплообменных аппаратах. Противоток
При условии к.п.д. аппарата η составит: Схемы движения теплоносителей в теплообменных аппаратах. Противоток
При условии к.п.д. аппарата η составит: Схемы движения теплоносителей в теплообменных аппаратах. Противоток
Схемы движения теплоносителей в теплообменных аппаратах. Прямоток
Схемы движения теплоносителей в теплообменных аппаратах. Прямоток
Схемы движения теплоносителей в теплообменных аппаратах. Перекрестный ток

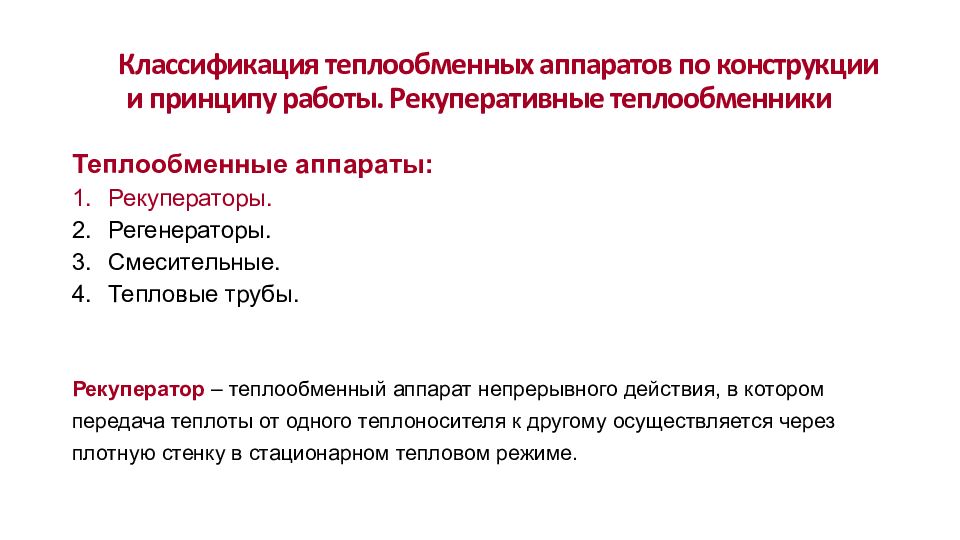

Классификация теплообменных аппаратов по конструкции и принципу работы. Рекуперативные теплообменники Рекуператор – теплообменный аппарат непрерывного действия, в котором передача теплоты от одного теплоносителя к другому осуществляется через плотную стенку в стационарном тепловом режиме. Теплообменные аппараты: Рекуператоры. Регенераторы. Смесительные. Тепловые трубы.
Классификация теплообменных аппаратов по конструкции и принципу работы. Рекуперативные теплообменники Теплообменные аппараты: Рекуператоры. Регенераторы. Смесительные. Тепловые трубы.

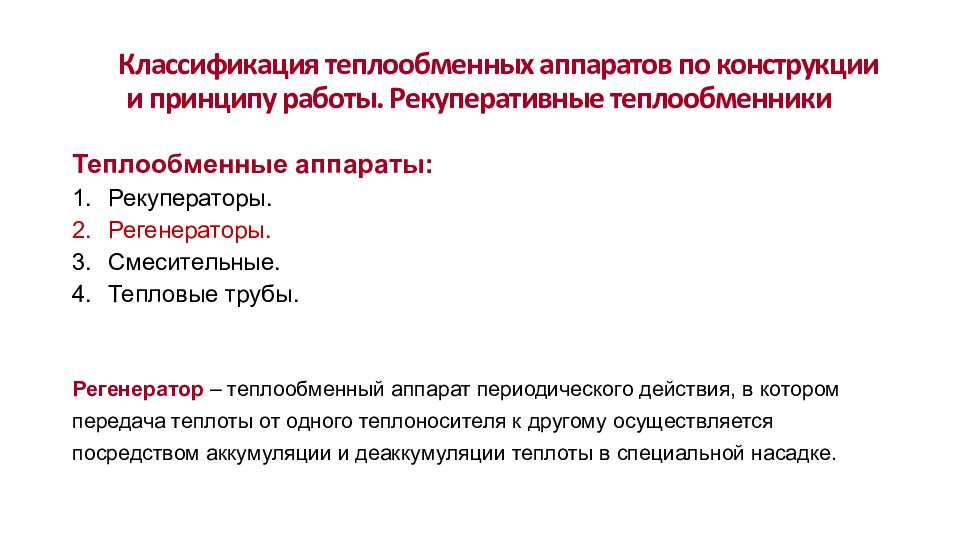

Классификация теплообменных аппаратов по конструкции и принципу работы. Рекуперативные теплообменники Регенератор – теплообменный аппарат периодического действия, в котором передача теплоты от одного теплоносителя к другому осуществляется посредством аккумуляции и деаккумуляции теплоты в специальной насадке. Теплообменные аппараты: Рекуператоры. Регенераторы. Смесительные. Тепловые трубы.
Классификация теплообменных аппаратов по конструкции и принципу работы. Рекуперативные теплообменники Теплообменные аппараты: Рекуператоры. Регенераторы. Смесительные. Тепловые трубы.
Принцип работы регенератора Период нагрева насадки (аккумуляция теплоты) и охлаждения горячего теплоносителя. Период охлаждения насадки (деаккумуляция теплоты) и нагрева холодного теплоносителя.
Классификация теплообменных аппаратов по конструкции и принципу работы. Смесительные аппараты Теплообменные аппараты: Рекуператоры. Регенераторы. Смесительные. Тепловые трубы.

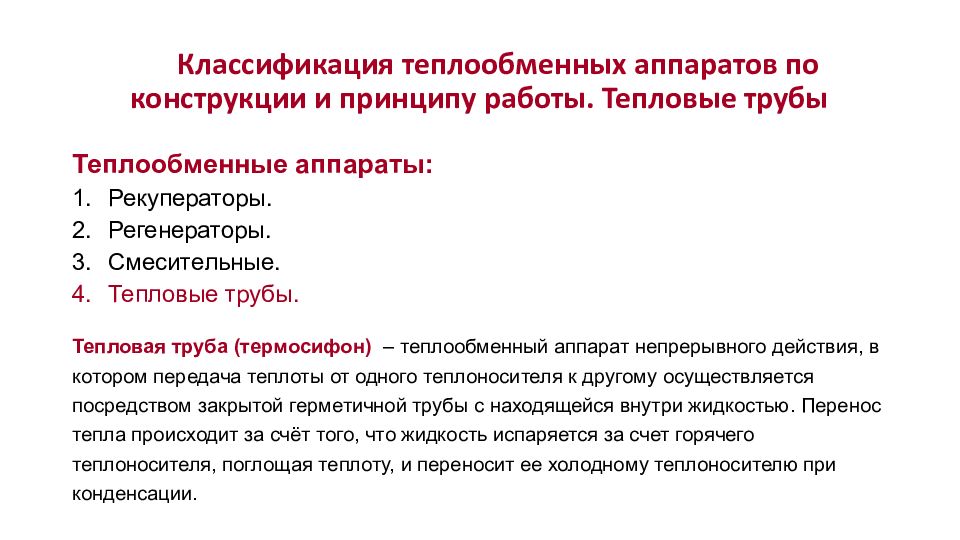

Классификация теплообменных аппаратов по конструкции и принципу работы. Тепловые трубы Тепловая труба (термосифон) – теплообменный аппарат непрерывного действия, в котором передача теплоты от одного теплоносителя к другому осуществляется посредством закрытой герметичной трубы с находящейся внутри жидкостью. Перенос тепла происходит за счёт того, что жидкость испаряется за счет горячего теплоносителя, поглощая теплоту, и переносит ее холодному теплоносителю при конденсации. Теплообменные аппараты: Рекуператоры. Регенераторы. Смесительные. Тепловые трубы.
Классификация теплообменных аппаратов по конструкции и принципу работы. Тепловые трубы Теплообменные аппараты Рекуператоры Регенераторы Смесительные Тепловые трубы
