Кузнецов Артем Юрьевич МАОУ Лицей №21 г. Химки 5 «Г» класс
Модель «умной» теплицы представляет собой автономный, программируемый и изолированный от внешних воздействий объект для получения растениеводческой продукции в домашних условиях. Аннотация проекта 2 Умная теплица Принцип действия основывается на современных цифровых технологиях. Теплица может самостоятельно выращивать овощи, создавая им оптимальные условия, и радовать хозяев свежими продуктами.
Теплица работает от батарейки – источник энергии. Контроль за температурой в теплице выполняют специальные датчики. В теплице размещается насос, один его конец опускается в емкость с водой (в нашем случае в бутылку), а другой подключен к растениям. При высыхании почвы насос приводится в действие – производится орошение. Еще есть контроль уровня воды в емкости, влажности в теплице и света в ней. Например, при низком уровне света светодиодная загорается белым светом, а при маленьком уровне воды синим. Для удобства все данные выводятся в последовательный порт. Принцип работы 3 Умная теплица

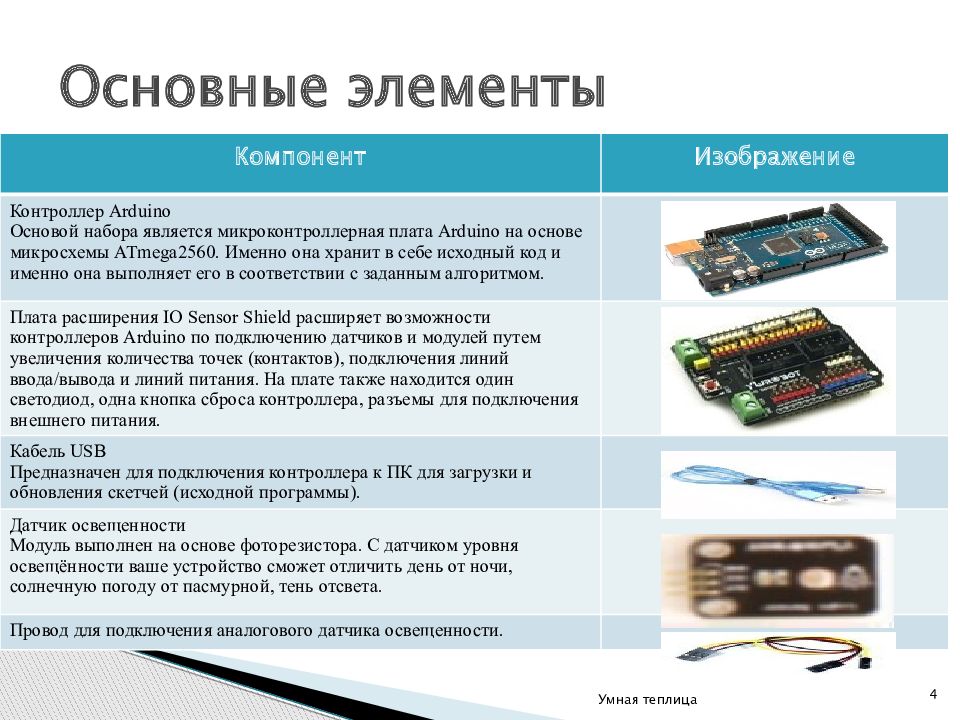

Компонент Изображение Контроллер Arduino Основой набора является микроконтроллерная плата Arduino на основе микросхемы ATmega2560. Именно она хранит в себе исходный код и именно она выполняет его в соответствии с заданным алгоритмом. Плата расширения IO Sensor Shield расширяет возможности контроллеров Arduino по подключению датчиков и модулей путем увеличения количества точек (контактов), подключения линий ввода/вывода и линий питания. На плате также находится один светодиод, одна кнопка сброса контроллера, разъемы для подключения внешнего питания. Кабель USB Предназначен для подключения контроллера к ПК для загрузки и обновления скетчей (исходной программы). Датчик освещенности Модуль выполнен на основе фоторезистора. C датчиком уровня освещённости ваше устройство сможет отличить день от ночи, солнечную погоду от пасмурной, тень отсвета. Провод для подключения аналогового датчика освещенности. Основные элементы 4 Умная теплица

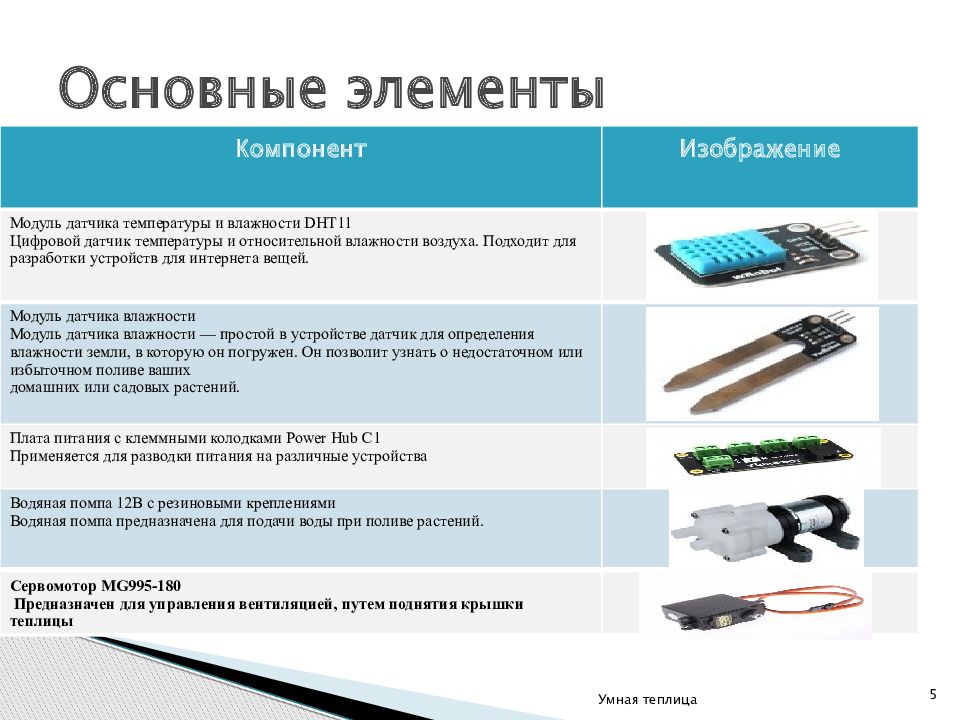

Сервомотор MG995-180 Предназначен для управления вентиляцией, путем поднятия крышки теплицы Модуль датчика температуры и влажности DHT11 Цифровой датчик температуры и относительной влажности воздуха. Подходит для разработки устройств для интернета вещей. Модуль датчика влажности Модуль датчика влажности — простой в устройстве датчик для определения влажности земли, в которую он погружен. Он позволит узнать о недостаточном или избыточном поливе ваших домашних или садовых растений. Плата питания с клеммными колодками Power Hub C1 Применяется для разводки питания на различные устройства Водяная помпа 12В с резиновыми креплениями Водяная помпа предназначена для подачи воды при поливе растений. Компонент Изображение Основные элементы 5 Умная теплица
Сборка элементов осуществляется следующим образом : Этапы сборки теплицы 6 Умная теплица
Умная теплица 7 Этапы сборки теплицы Собрать корпус и крышу теплицы Закрепить электрические компоненты, протянуть провода Подключить последовательно по схеме блок питания, датчики, сервоматор, остальные элементы Перед проверкой обязательно необходимо проверить все соединения !
8 Умная теплица

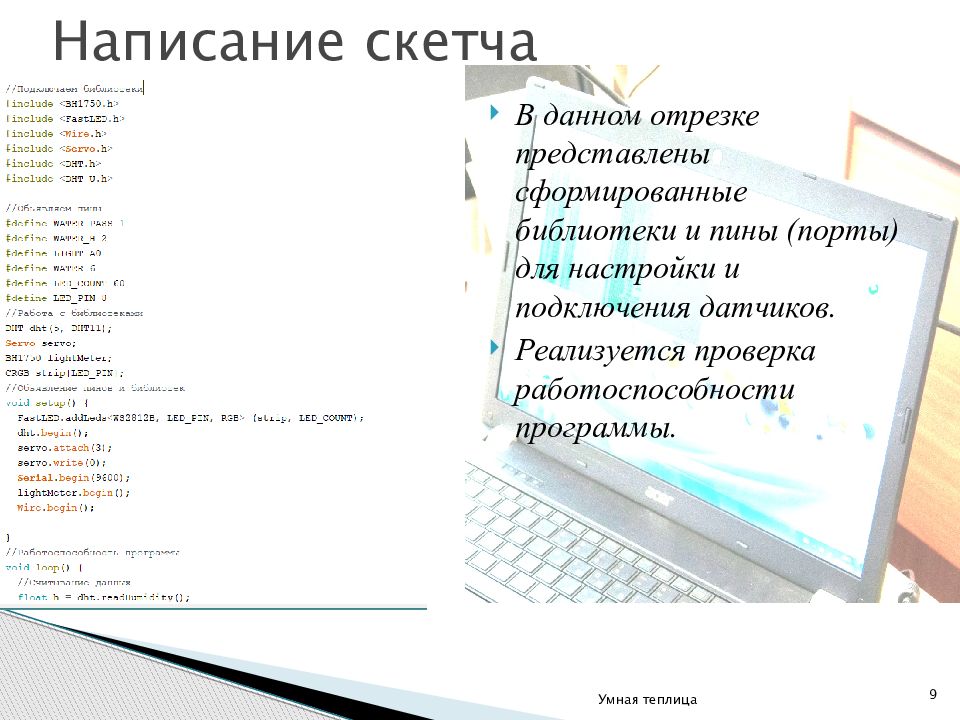

Написание скетча 9 Умная теплица В данном отрезке представлены сформированные библиотеки и пины (порты) для настройки и подключения датчиков. Реализуется проверка работоспособности программы.

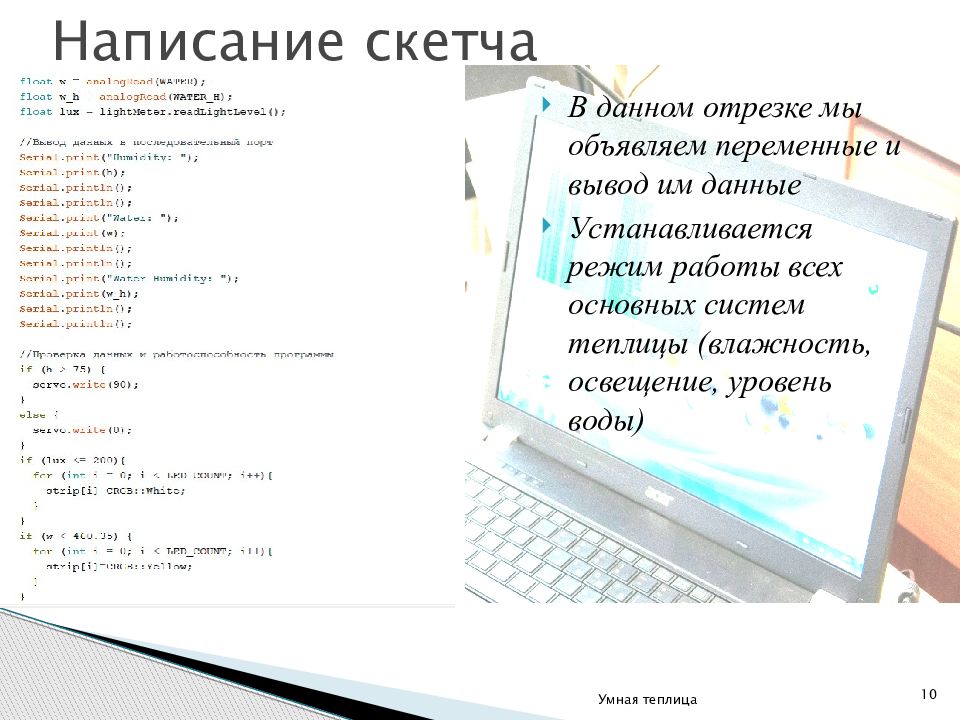

10 Умная теплица В данном отрезке мы объявляем переменные и вывод им данные Устанавливается режим работы всех основных систем теплицы (влажность, освещение, уровень воды) Написание скетча

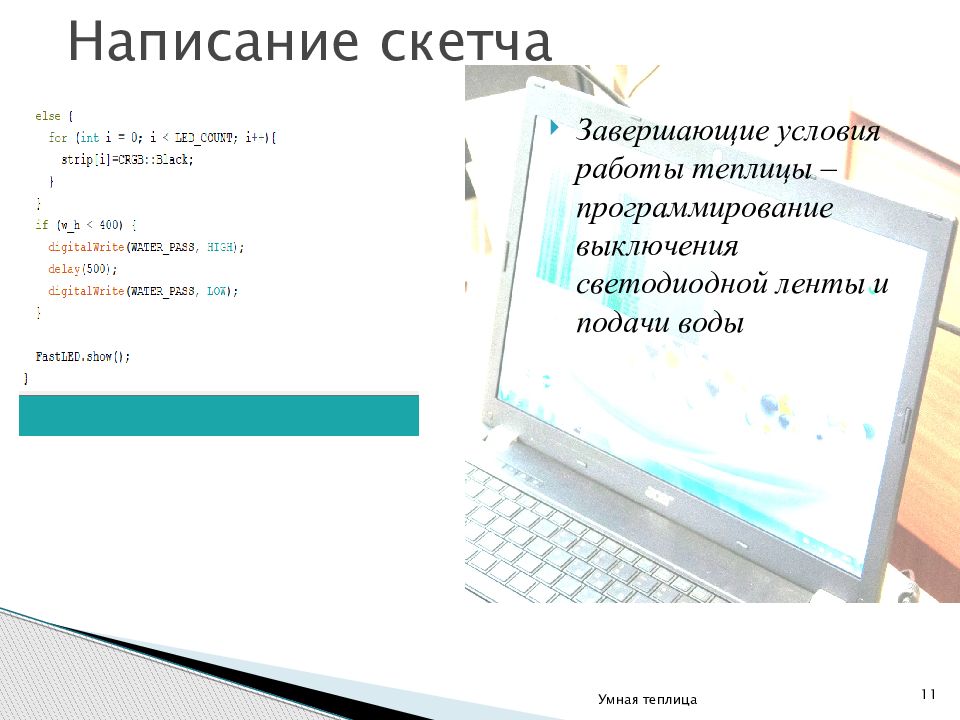

11 Умная теплица Завершающие условия работы теплицы – программирование выключения светодиодной ленты и подачи воды Написание скетча
Посадка Прорастание Умная теплица 12
Результат 13 Умная теплица
На данный проект ушло много времени и стараний. Это мой первый, но я уверен далеко не последний проект!!! Скоро я побалую своих близких свежими овощами из моей «умной» теплицы Моя жизненная цель – стать профессиональным программистом и приносить пользу! Результат работы 14 Умная теплица
