Военная кафедра при ФГБОУ ВО «Тувинский государственный университет» Огневая подготовка Тема № 1. Занятие 6. Оптические прицелы, приборы наблюдения и разведки
Учебные вопросы 2 Назначение, основные технические данные, принцип работы оптических прицелов к стрелковому оружию и гранатометам (ПСО-1; ПГО-7; НСПУ ). Подготовка прицелов к боевому применению. Вспомогательные оптические приборы наблюдения и разведки (бинокли, трубы разведчика), их назначение, боевые свойства и порядок использования.
Рекомендованная литература 3 Огневая подготовка. Учебник. - М.: Воениздат, 2008., стр. 130-146. Наставление по стрелковому делу. 7,62-мм снайперская винтовка Драгунова– М.Воениздат, 1984. Изделие 1П29. Техническое описание и инструкция по эксплуатации. Изделие 1ПН34. Техническое описание и инструкция по эксплуатации, 1981.

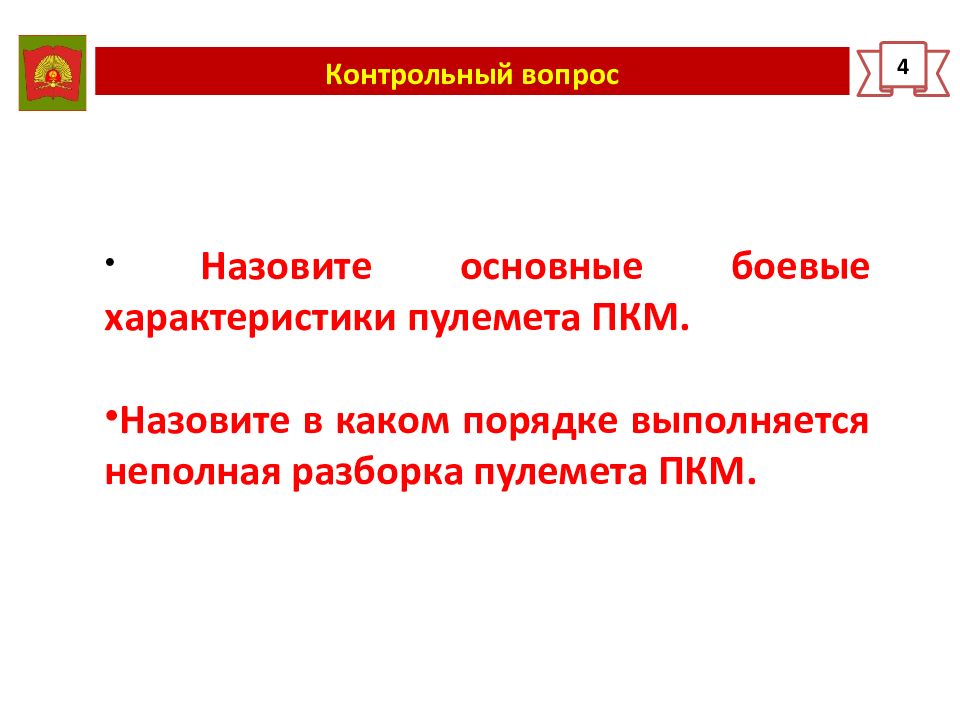

Контрольный вопрос 4 Назовите основные боевые характеристики пулемета ПКМ. Назовите в каком порядке выполняется неполная разборка пулемета ПКМ.
Назначение, основные технические данные, принцип работы оптических прицелов к стрелковому оружию и гранатометам ( ПСО-1; ПГО-7; НСПУ ). 1-й учебный вопрос

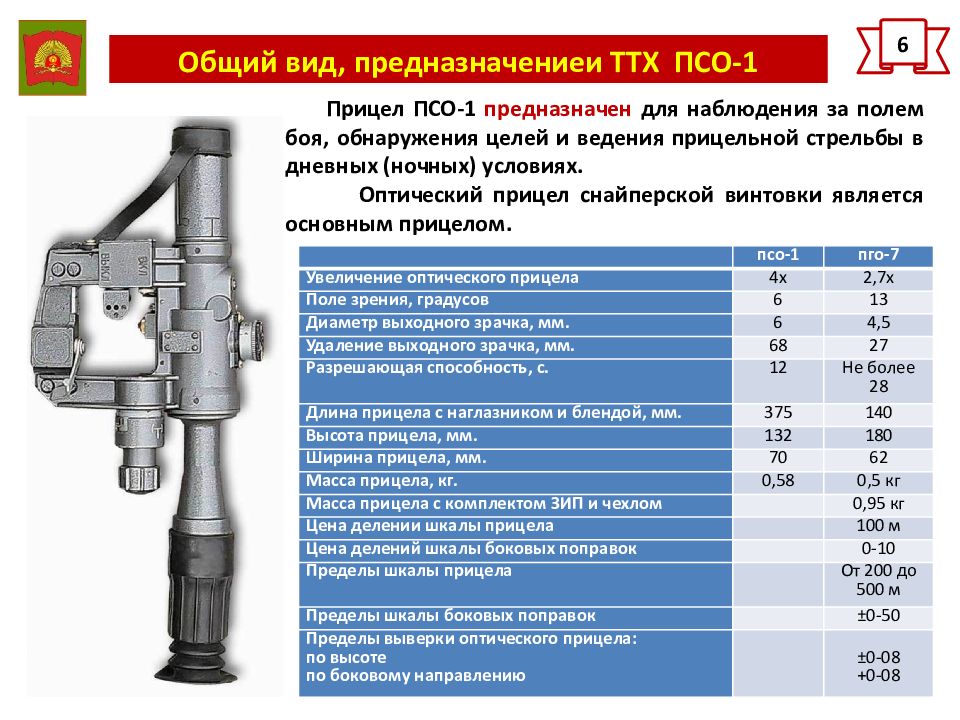

Общий вид, предназначениеи ТТХ ПСО-1 6 Прицел ПСО-1 предназначен для наблюдения за полем боя, обнаружения целей и ведения прицельной стрельбы в дневных (ночных) условиях. Оптический прицел снайперской винтовки является основным прицелом. псо-1 пго-7 Увеличение оптического прицела 4х 2,7х Поле зрения, градусов 6 13 Диаметр выходного зрачка, мм. 6 4,5 Удаление выходного зрачка, мм. 68 27 Разрешающая способность, с. 12 Не более 28 Длина прицела с наглазником и блендой, мм. 375 140 Высота прицела, мм. 132 180 Ширина прицела, мм. 70 62 Масса прицела, кг. 0,58 0,5 кг Масса прицела с комплектом ЗИП и чехлом 0,95 кг Цена делении шкалы прицела 100 м Цена делений шкалы боковых поправок 0-10 Пределы шкалы прицела От 200 до 500 м Пределы шкалы боковых поправок ±0-50 Пределы выверки оптического прицела: по высоте по боковому направлению ±0-08 +0-08

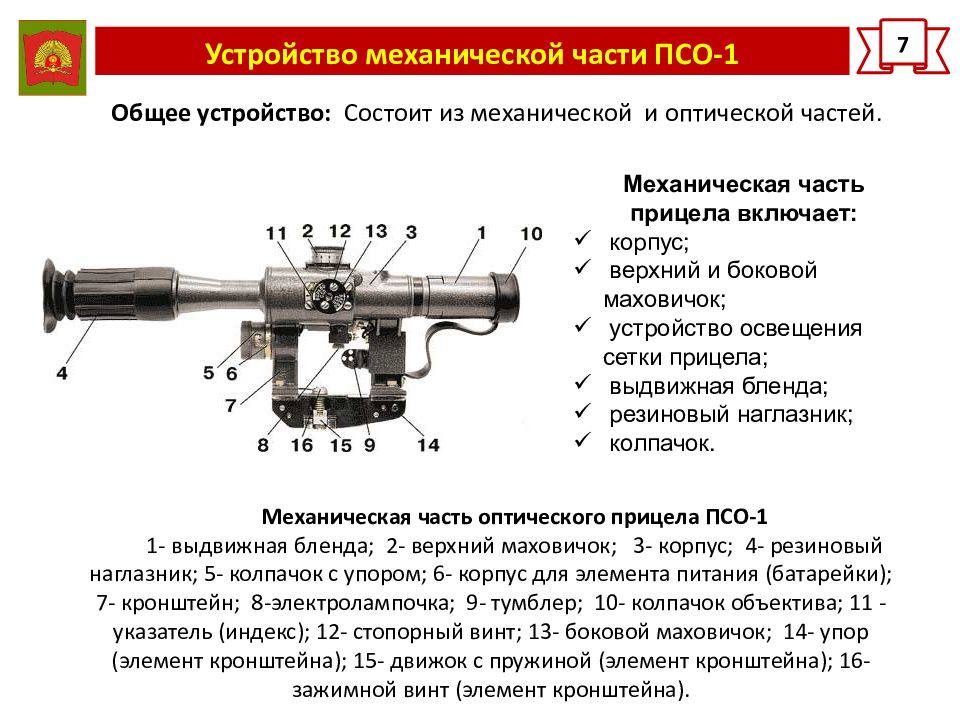

Устройство механической части ПСО-1 7 Механическая часть оптического прицела ПСО-1 1- выдвижная бленда; 2- верхний маховичок ; 3- корпус; 4- резиновый наглазник; 5- колпачок с упором; 6- корпус для элемента питания (батарейки); 7- кронштейн; 8-электролампочка; 9- тумблер; 10- колпачок объектива; 11 - указатель (индекс); 12- стопорный винт; 13- боковой маховичок ; 14- упор (элемент кронштейна); 15- движок с пружиной (элемент кронштейна); 16- зажимной винт (элемент кронштейна). Общее устройство: Состоит из механической и оптической частей. Механическая часть прицела включает: корпус; верхний и боковой маховичок ; устройство освещения сетки прицела; выдвижная бленда; резиновый наглазник; колпачок.

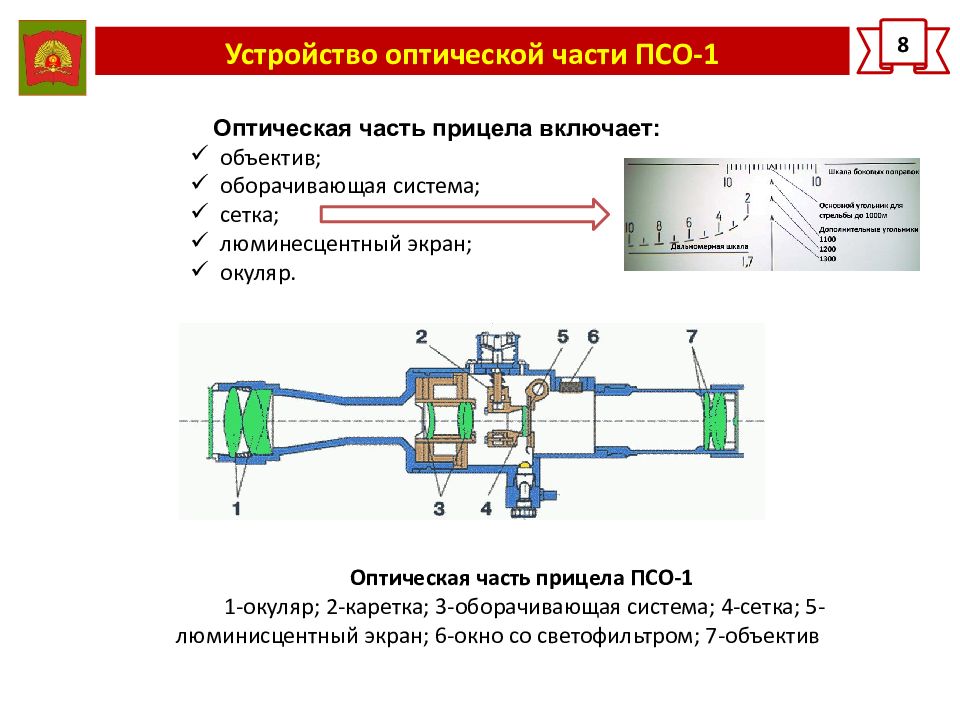

Устройство оптической части ПСО-1 8 Оптическая часть прицела ПСО-1 1-окуляр; 2-каретка; 3-оборачивающая система; 4-сетка; 5-люминисцентный экран; 6-окно со светофильтром; 7-объектив Оптическая часть прицела включает: объектив ; оборачивающая система; сетка; люминесцентный экран ; окуляр.

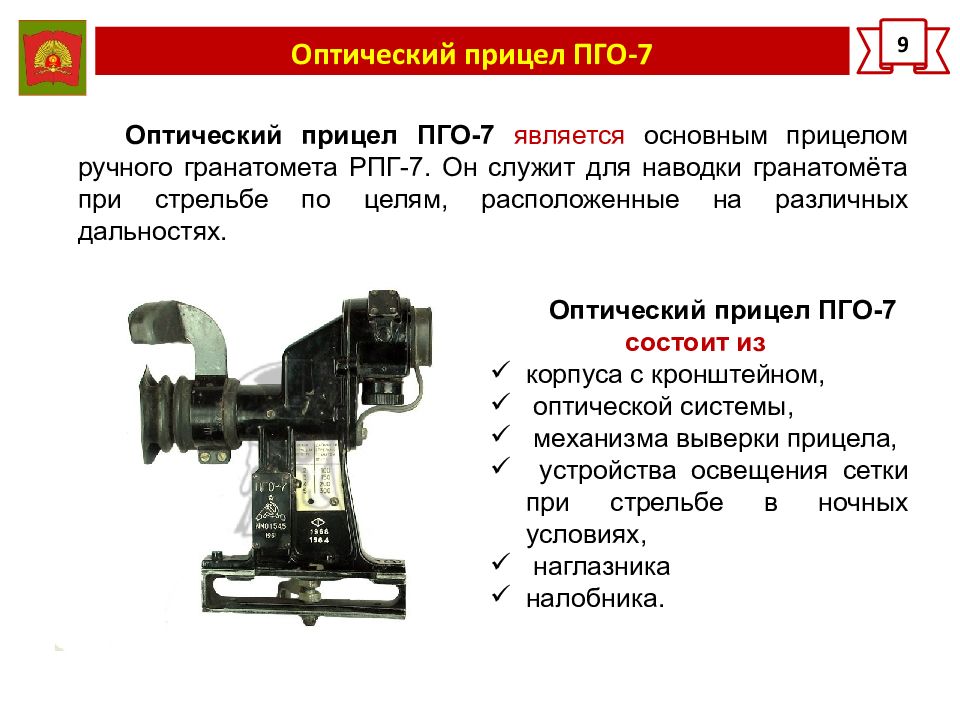

Оптический прицел ПГО-7 9 Оптический прицел ПГО-7 состоит из корпуса с кронштейном, оптической системы, механизма выверки прицела, устройства освещения сетки при стрельбе в ночных условиях, наглазника налобника. Оптический прицел ПГО-7 является основным прицелом ручного гранатомета РПГ-7. Он служит для наводки гранатомёта при стрельбе по целям, расположенные на различных дальностях.

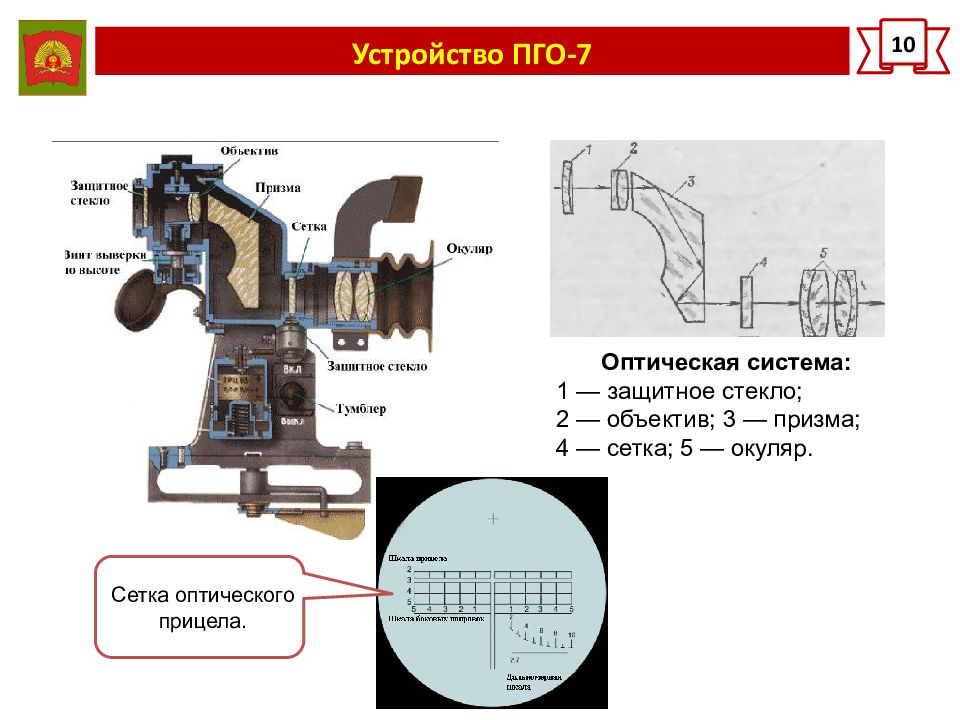

Устройство ПГО-7 10 Оптическая система: 1 — защитное стекло; 2 — объектив; 3 — призма; 4 — сетка; 5 — окуляр. Сетка оптического прицела.

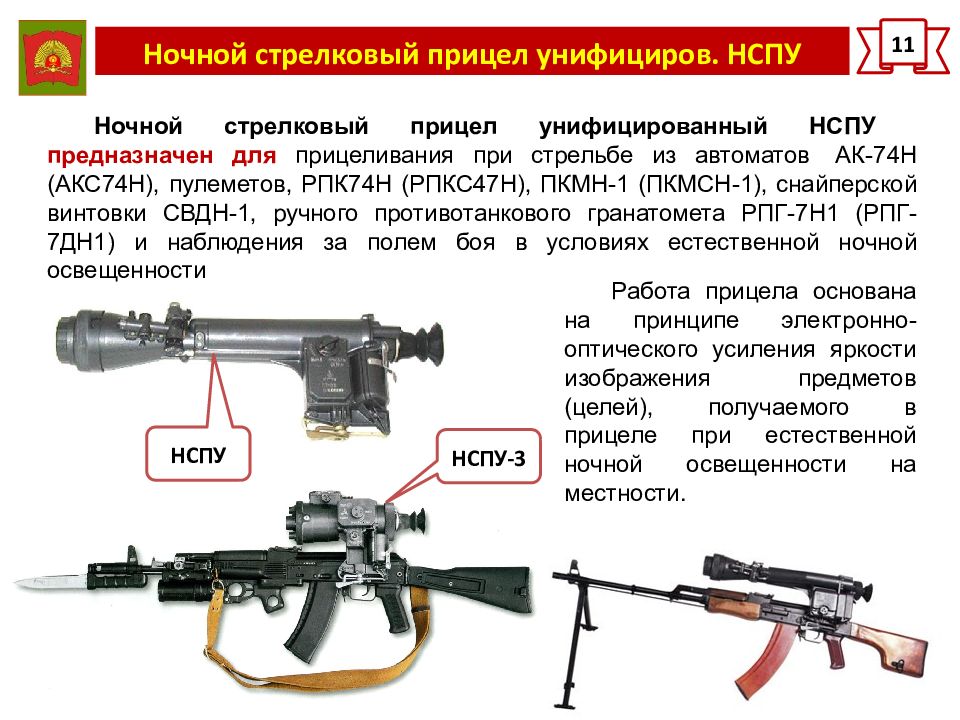

Ночной стрелковый прицел унифициров. НСПУ 11 Работа прицела основана на принципе электронно-оптического усиления яркости изображения предметов (целей), получаемого в прицеле при естественной ночной освещенности на местности. Ночной стрелковый прицел унифицированный НСПУ предназначен для прицеливания при стрельбе из автоматов АК-74Н (АКС74Н), пулеметов, РПК74Н (РПКС47Н), ПКМН-1 (ПКМСН-1), снайперской винтовки СВДН-1, ручного противотанкового гранатомета РПГ-7Н1 (РПГ-7ДН1) и наблюдения за полем боя в условиях естественной ночной освещенности НСПУ-3 НСПУ

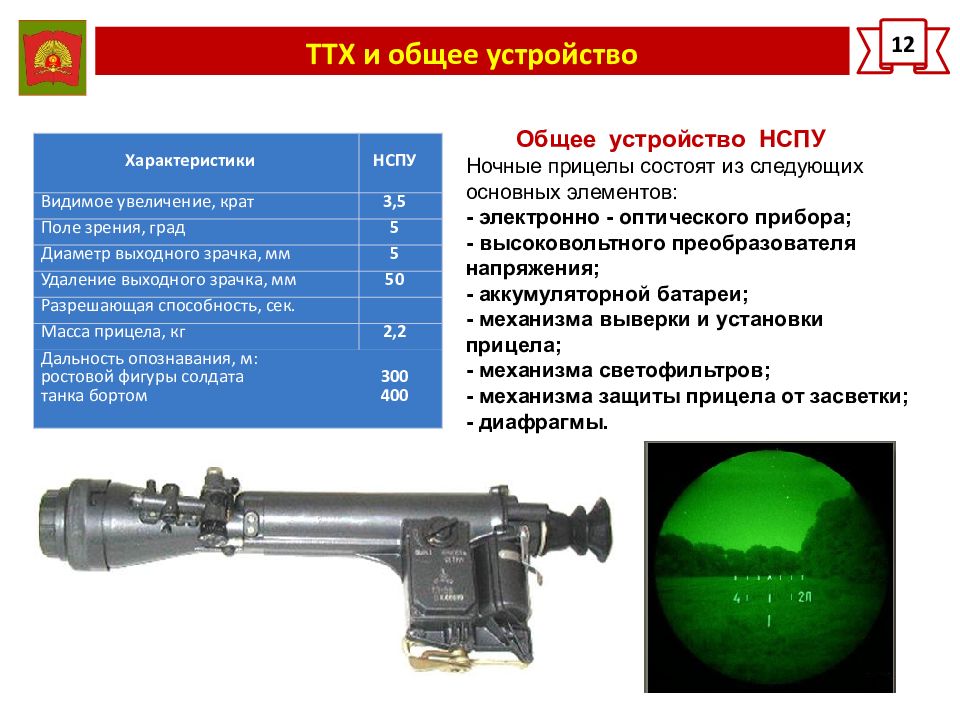

ТТХ и общее устройство 12 Характеристики НСПУ Видимое увеличение, крат 3,5 Поле зрения, град 5 Диаметр выходного зрачка, мм 5 Удаление выходного зрачка, мм 50 Разрешающая способность, сек. Масса прицела, кг 2,2 Дальность опознавания, м: ростовой фигуры солдата танка бортом 300 400 Общее устройство НСПУ Ночные прицелы состоят из следующих основных элементов: - электронно - оптического прибора; - высоковольтного преобразователя напряжения; - аккумуляторной батареи; - механизма выверки и установки прицела; - механизма светофильтров; - механизма защиты прицела от засветки; - диафрагмы.

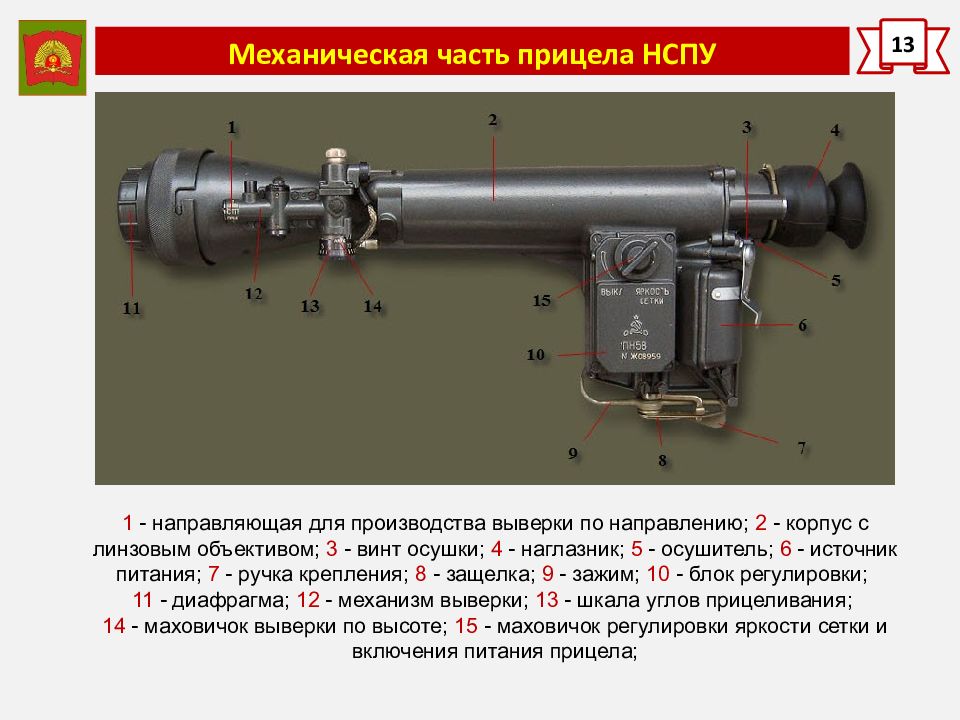

Механическая часть прицела НСПУ 13 1 - направляющая для производства выверки по направлению; 2 - корпус с линзовым объективом; 3 - винт осушки; 4 - наглазник; 5 - осушитель; 6 - источник питания; 7 - ручка крепления; 8 - защелка; 9 - зажим; 10 - блок регулировки; 11 - диафрагма; 12 - механизм выверки; 13 - шкала углов прицеливания; 14 - маховичок выверки по высоте; 15 - маховичок регулировки яркости сетки и включения питания прицела;

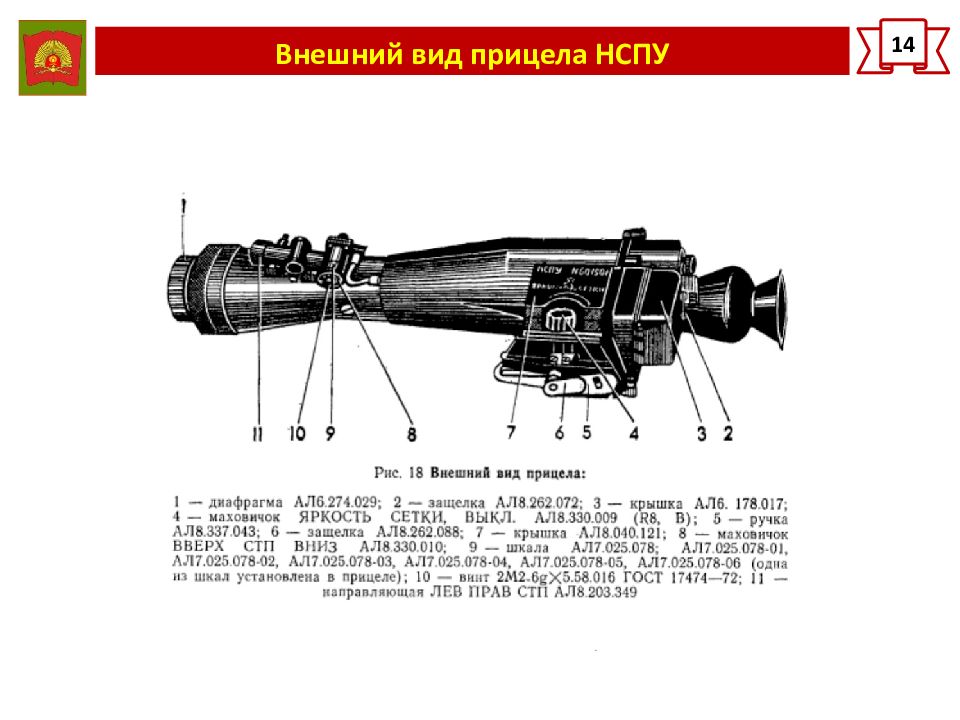

Внешний вид прицела НСПУ 14

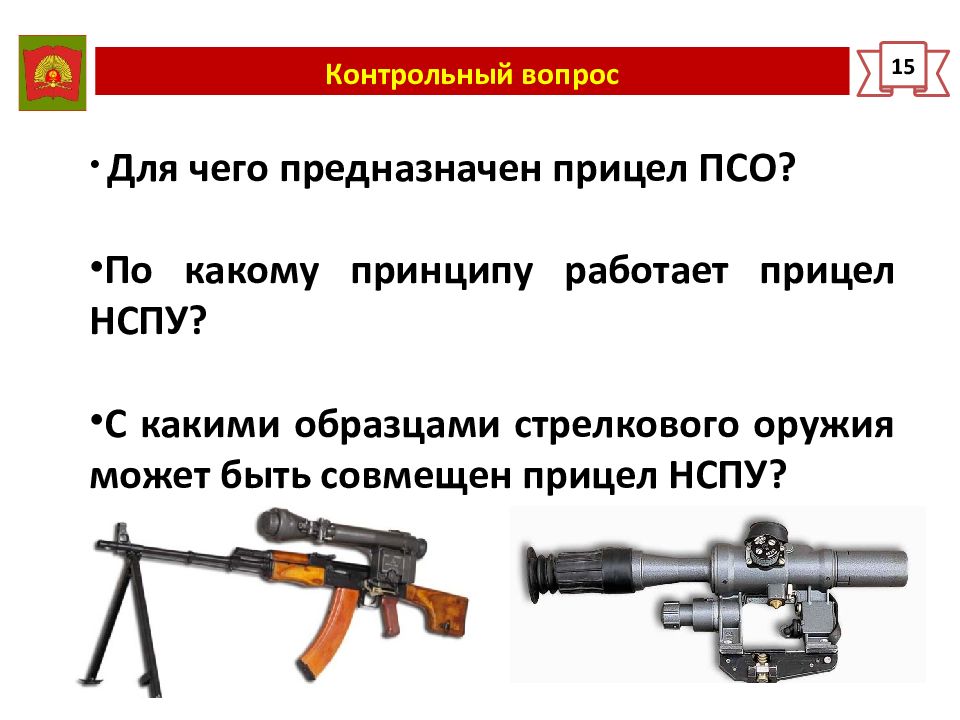

Контрольный вопрос 15 Для чего предназначен прицел ПСО? По какому п ринципу работает прицел НСПУ? С какими образцами стрелкового оружия может быть совмещен прицел НСПУ?

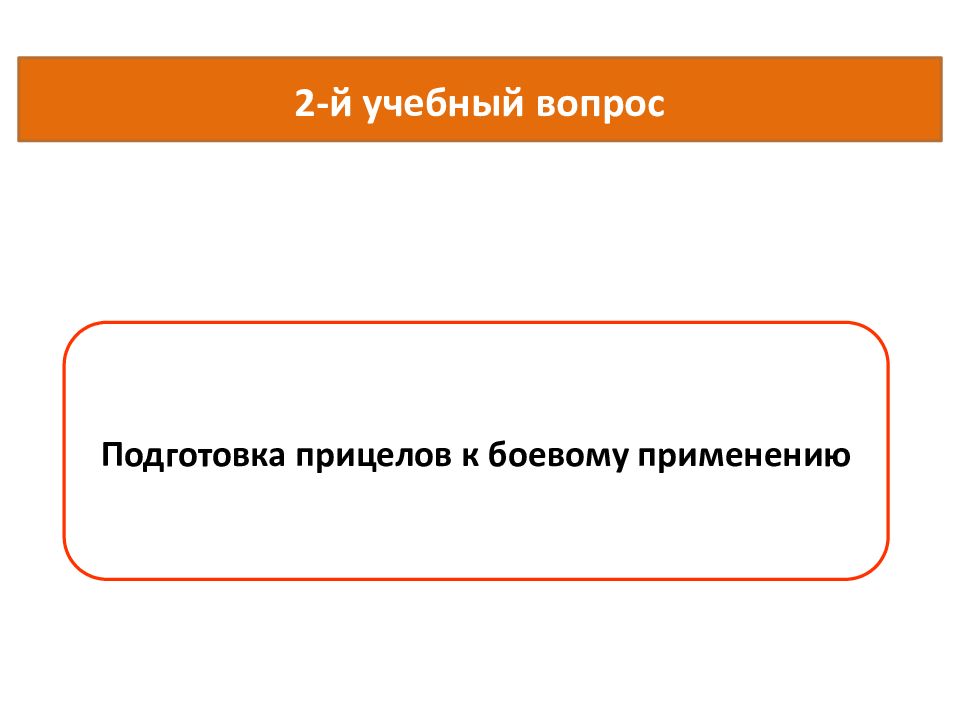

Подготовка прицелов к боевому применению 2-й учебный вопрос

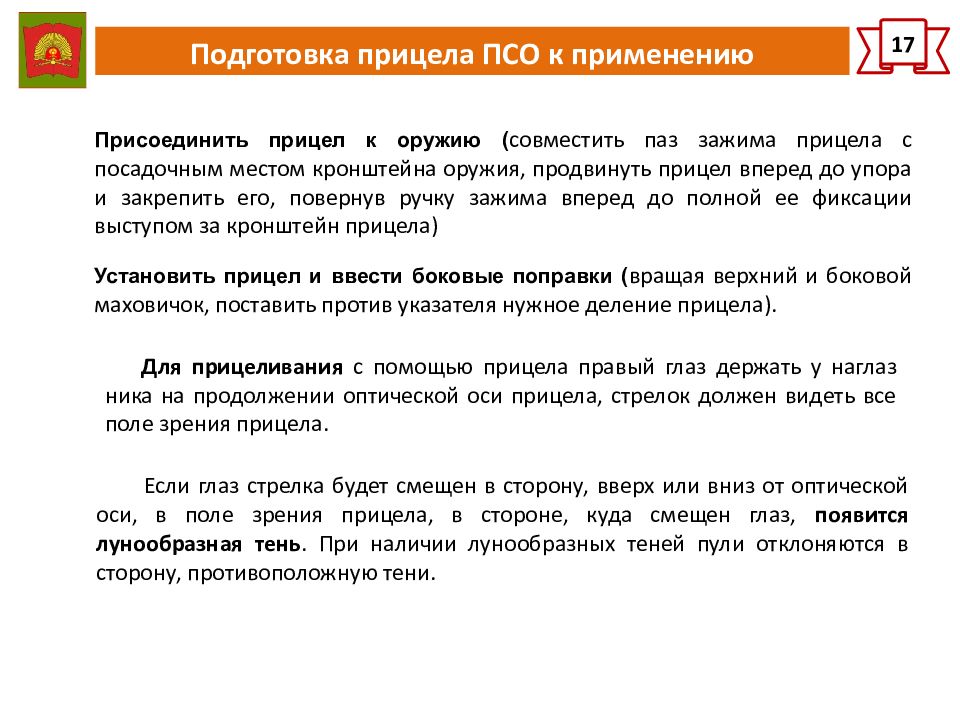

Подготовка прицела ПСО к применению 17 Присоединить прицел к оружию ( совместить паз зажима прицела с посадочным местом кронштейна оружия, продвинуть прицел вперед до упора и закрепить его, повернув ручку зажима вперед до полной ее фиксации выступом за кронштейн прицела) Установить прицел и ввести боковые поправки ( вращая верхний и боковой маховичок, поставить против указателя нужное деление прицела ). Для прицеливания с помощью прицела правый глаз держать у наглазника на продолжении оптической оси прицела, стрелок должен видеть все поле зрения прицела. Если глаз стрелка будет смещен в сторону, вверх или вниз от оптической оси, в поле зрения прицела, в стороне, куда смещен глаз, появится лунообразная тень. При наличии лунообразных теней пули отклоняются в сторону, противоположную тени.

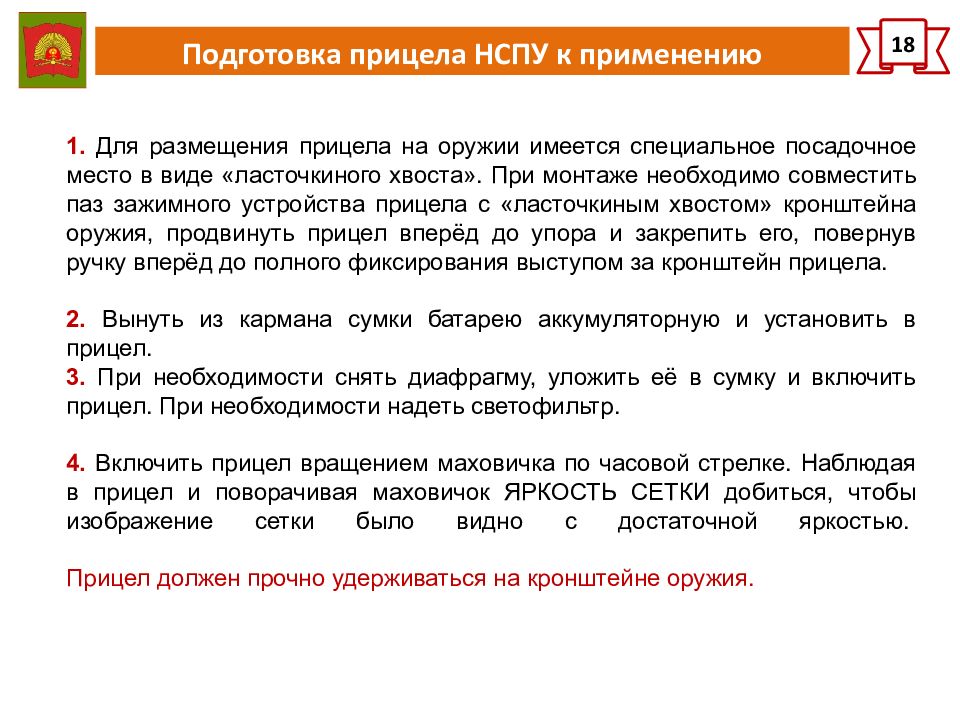

Подготовка прицела НСПУ к применению 18 1. Для размещения прицела на оружии имеется специальное посадочное место в виде «ласточкиного хвоста». При монтаже необходимо совместить паз зажимного устройства прицела с «ласточкиным хвостом» кронштейна оружия, продвинуть прицел вперёд до упора и закрепить его, повернув ручку вперёд до полного фиксирования выступом за кронштейн прицела. 2. Вынуть из кармана сумки батарею аккумуляторную и установить в прицел. 3. При необходимости снять диафрагму, уложить её в сумку и включить прицел. При необходимости надеть светофильтр. 4. Включить прицел вращением маховичка по часовой стрелке. Наблюдая в прицел и поворачивая маховичок ЯРКОСТЬ СЕТКИ добиться, чтобы изображение сетки было видно с достаточной яркостью. Прицел должен прочно удерживаться на кронштейне оружия.

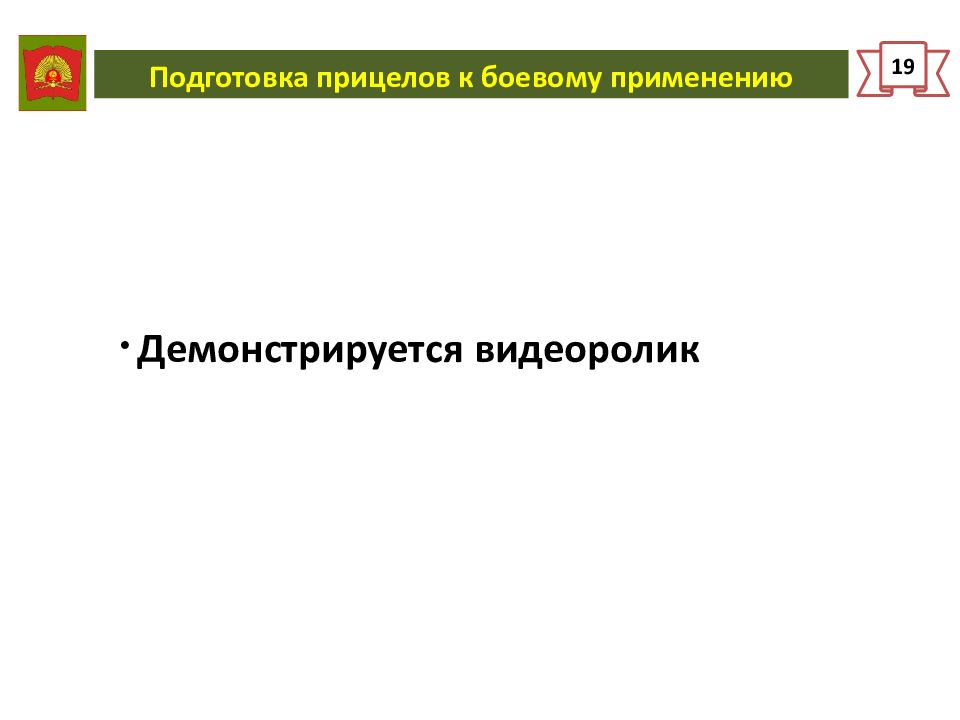

Подготовка прицелов к боевому применению 19 Демонстрируется видеоролик
Вспомогательные оптические приборы наблюдения и разведки (бинокли, трубы разведчика), их назначение, боевые свойства и порядок использования. 3-й учебный вопрос

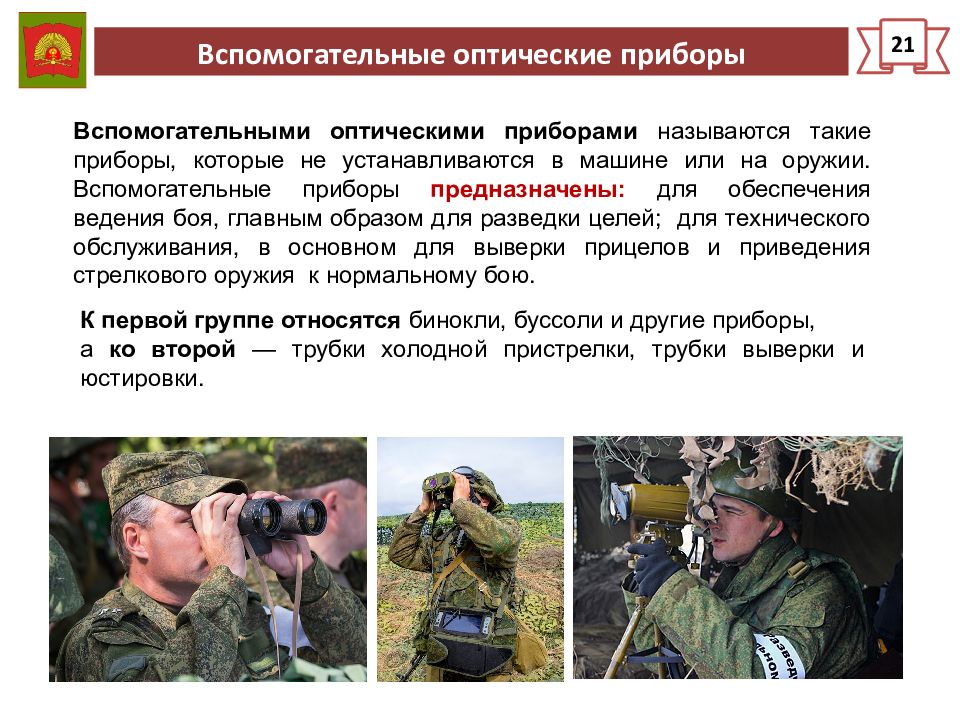

Вспомогательные оптические приборы 21 Вспомогательными оптическими приборами называются такие приборы, которые не устанавливаются в машине или на оружии. Вспомогательные приборы предназначены: для обеспечения ведения боя, главным образом для разведки целей; для технического обслуживания, в основном для выверки прицелов и приведения стрелкового оружия к нормальному бою. К первой группе относятся бинокли, буссоли и другие приборы, а ко второй — трубки холодной пристрелки, трубки выверки и юстировки.

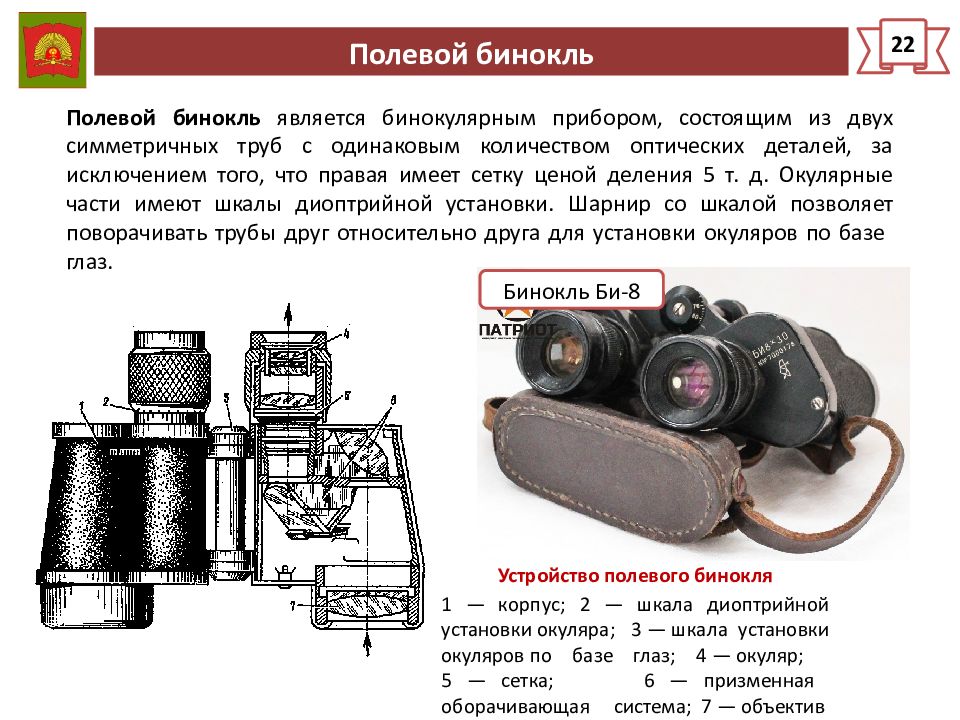

Полевой бинокль 22 Полевой бинокль является бинокулярным прибором, состоящим из двух симметричных труб с одинаковым количеством оптических деталей, за исключением того, что правая имеет сетку ценой деления 5 т. д. Окулярные части имеют шкалы диоптрийной установки. Шарнир со шкалой позволяет поворачивать трубы друг относительно друга для установки окуляров по базе глаз. Устройство полевого бинокля 1 — корпус; 2 — шкала диоптрийной установки окуляра; 3 — шкала установки окуляров по базе глаз; 4 — окуляр; 5 — сетка; 6 — призменная оборачивающая система; 7 — объектив Бинокль Би-8
Бинокль ночной БН-1 «Блик» 23 Ночной бинокль БН-1 предназначен для наблюдения за местностью в условиях естественной ночной освещенности (обнаружение цели до 200 м.). Бинокль представляет собой прибор ночного видения, принцип работы которого основан на усилении яркости изображения объектов с помощью электронно - оптического преобразователя (ЭОП). Дальность видения с помощью бинокля зависит от ночной освещенности, прозрачности атмосферы, характера наблюдаемых объектов и контраста между объектом и фоном.

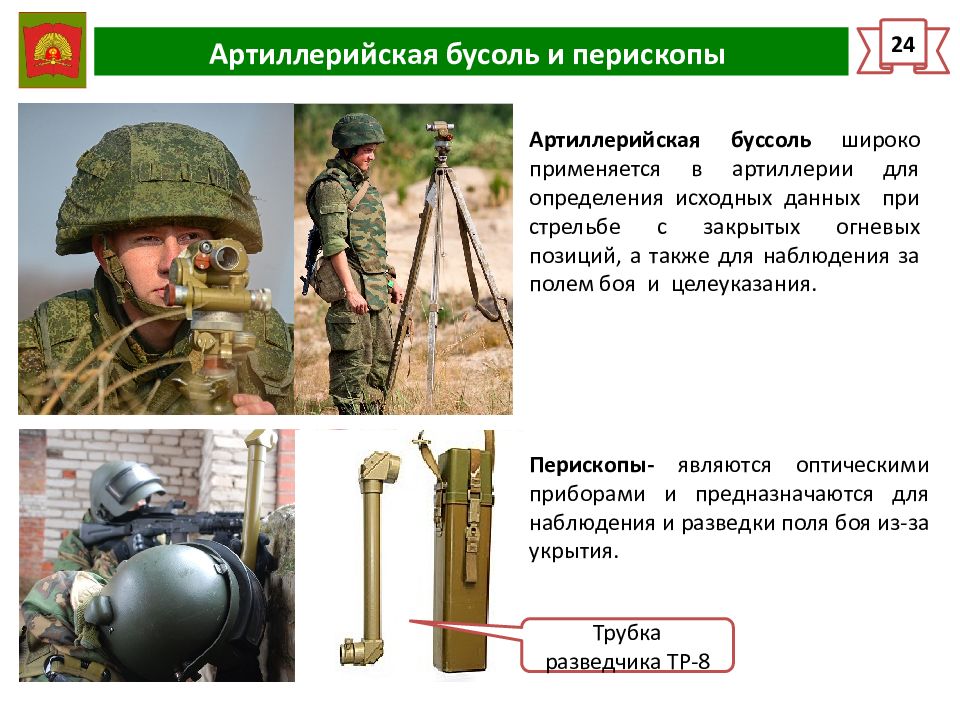

Артиллерийская бусоль и перископы 24 Артиллерийская буссоль широко применяется в артиллерии для определения исходных данных при стрельбе с закрытых огневых позиций, а также для наблюдения за полем боя и целеуказания. Перископы- являются оптическими приборами и предназначаются для наблюдения и разведки поля боя из-за укрытия. Трубка разведчика ТР-8

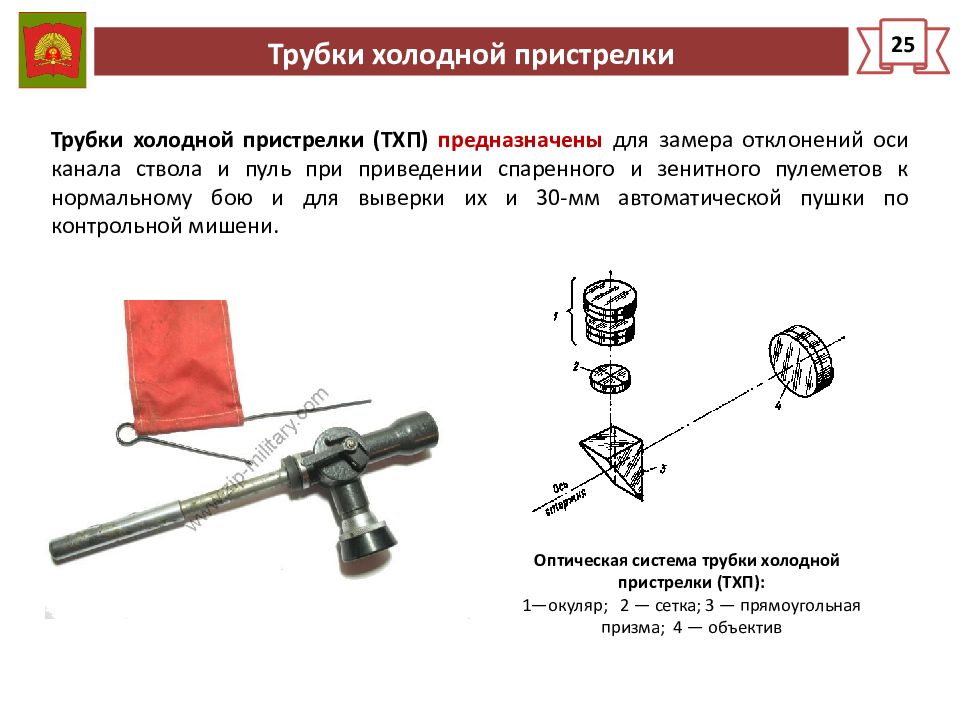

Трубки холодной пристрелки 25 Трубки холодной пристрелки (ТХП) предназначены для замера отклонений оси канала ствола и пуль при приведении спаренного и зенитного пулеметов к нормальному бою и для выверки их и 30-мм автоматической пушки по контрольной мишени. Оптическая система трубки холодной пристрелки (ТХП): 1—окуляр; 2 — сетка; 3 — прямоугольная призма; 4 — объектив

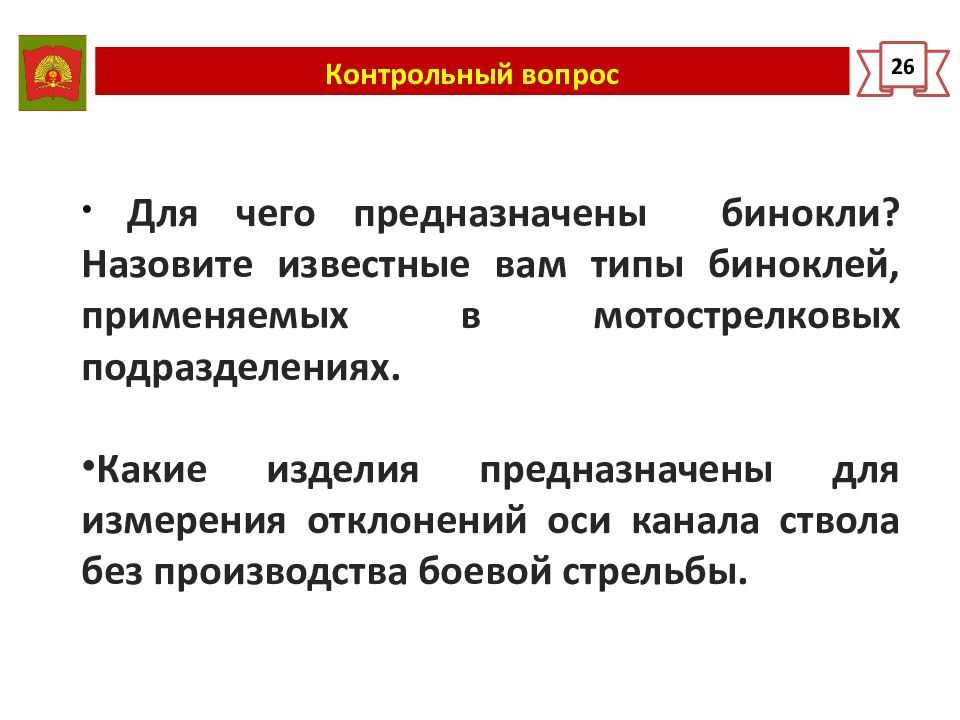

Контрольный вопрос 26 Для чего предназначены бинокли? Назовите известные вам типы биноклей, применяемых в мотострелковых подразделениях. Какие изделия предназначены для измерения отклонений оси канала ствола без производства боевой стрельбы.
Задание на самостоятельную подготовку 27 Изучить материал данного занятия. Доработать конспекты лекций, используя перечень основных руководящих документов. Подготовиться к опросу.
