УЧЕБНЫЕ ВОПРОСЫ : Назначение, боевые свойства, общее устройство, комплектность и принцип работы гранатомета РПГ-7В и выстрелов к нему. Требования безопасности при стрельбе. Назначение и устройство частей и механизмов гранатомета и оптического прицела. Работа частей, механизмов гранатомета и выстрела к нему. Принцип действия гранаты и взрывателя. Порядок неполной разборки и сборки гранатомета. Порядок выверки прицела ПГО-7В. Литература: НСД Ручной противотанковый гранатомет (РПГ-7 и РПГ-7Д) Военное издательство. М. – 1986 г. стр. 3-61, 81-137. Огневая подготовка мотострелковых подразделений. Военное издательство. М. – 1988 г. Стр. 12-16, 171-174. ЭУМК для ВУС-106182 (2012 г.) т.7.

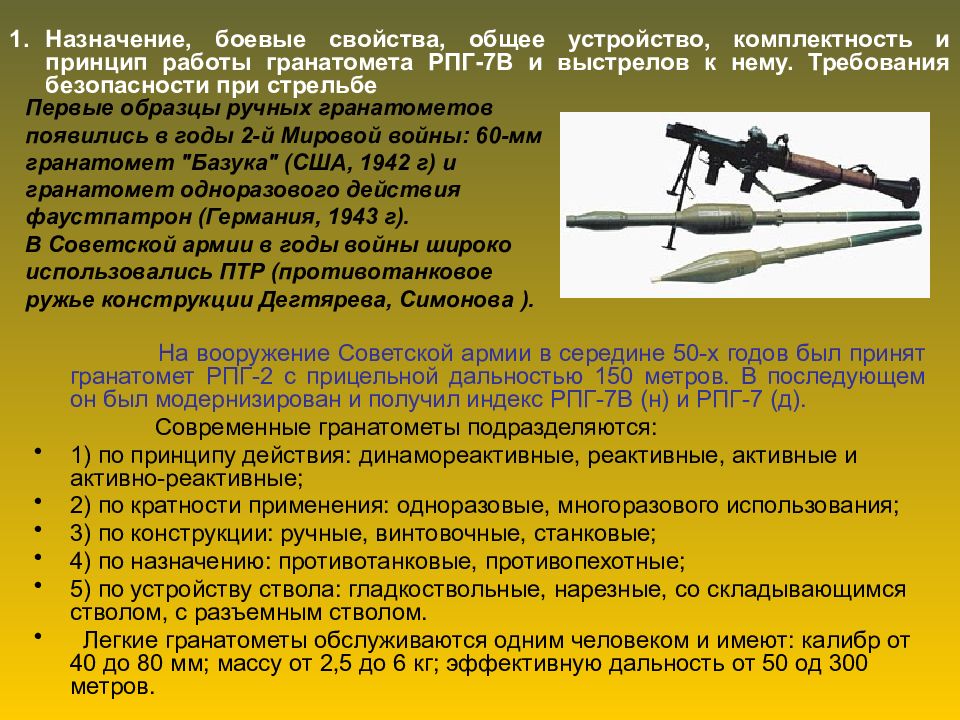

На вооружение Советской армии в середине 50-х годов был принят гранатомет РПГ-2 с прицельной дальностью 150 метров. В последующем он был модернизирован и получил индекс РПГ-7В (н) и РПГ-7 (д). Современные гранатометы подразделяются: 1) по принципу действия: динамореактивные, реактивные, активные и активно-реактивные; 2) по кратности применения: одноразовые, многоразового использования; 3) по конструкции: ручные, винтовочные, станковые; 4) по назначению: противотанковые, противопехотные; 5) по устройству ствола: гладкоствольные, нарезные, со складывающимся стволом, с разъемным стволом. Легкие гранатометы обслуживаются одним человеком и имеют: калибр от 40 до 80 мм; массу от 2,5 до 6 кг; эффективную дальность от 50 од 300 метров. Первые образцы ручных гранатометов появились в годы 2-й Мировой войны: 60-мм гранатомет "Базука" (США, 1942 г) и гранатомет одноразового действия фаустпатрон (Германия, 1943 г). В Советской армии в годы войны широко использовались ПТР (противотанковое ружье конструкции Дегтярева, Симонова ). Назначение, боевые свойства, общее устройство, комплектность и принцип работы гранатомета РПГ-7В и выстрелов к нему. Требования безопасности при стрельбе

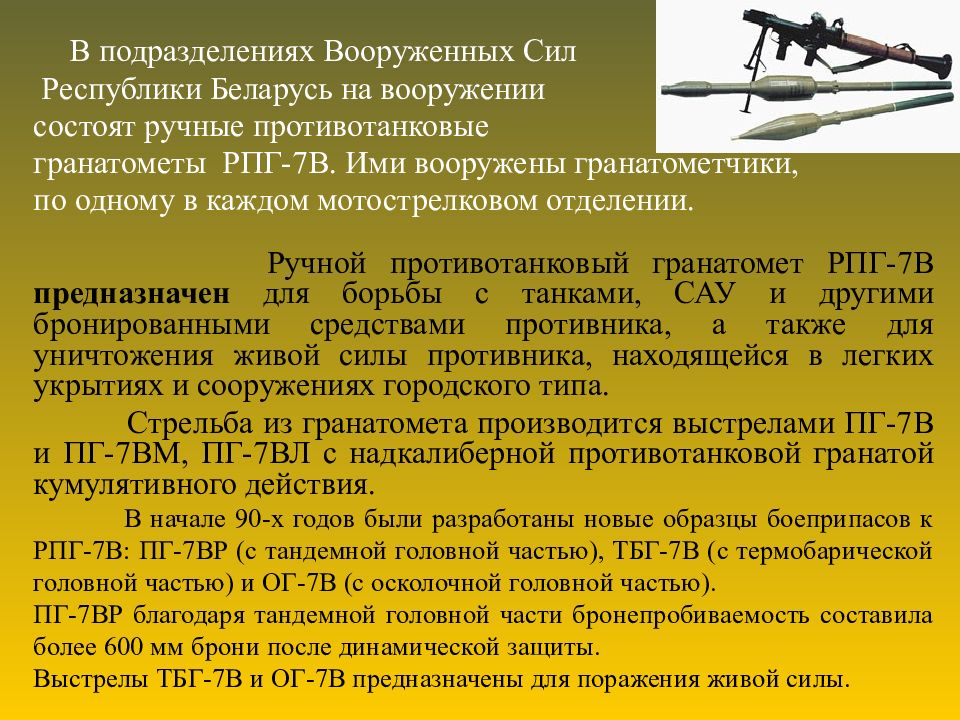

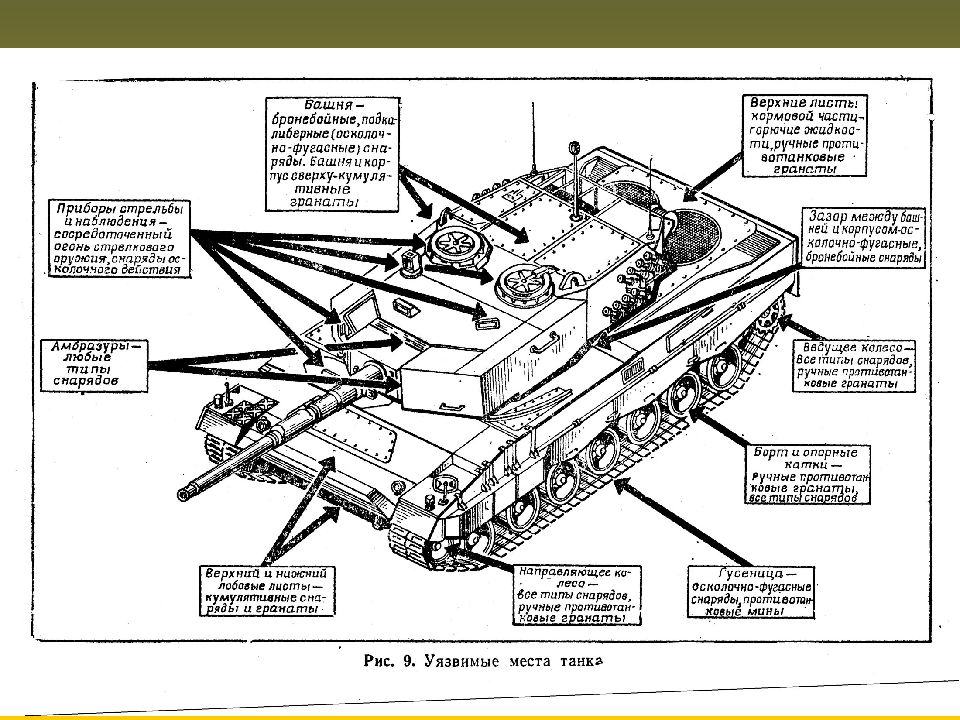

В подразделениях Вооруженных Сил Республики Беларусь на вооружении состоят ручные противотанковые гранатометы РПГ-7В. Ими вооружены гранатометчики, по одному в каждом мотострелковом отделении. Ручной противотанковый гранатомет РПГ-7В предназначен для борьбы с танками, САУ и другими бронированными средствами противника, а также для уничтожения живой силы противника, находящейся в легких укрытиях и сооружениях городского типа. Стрельба из гранатомета производится выстрелами ПГ-7В и ПГ-7ВМ, ПГ-7ВЛ с надкалиберной противотанковой гранатой кумулятивного действия. В начале 90-х годов были разработаны новые образцы боеприпасов к РПГ-7В: ПГ-7ВР (с тандемной головной частью), ТБГ-7В (с термобарической головной частью) и ОГ-7В (с осколочной головной частью). ПГ-7ВР благодаря тандемной головной части бронепробиваемость составила более 600 мм брони после динамической защиты. Выстрелы ТБГ-7В и ОГ-7В предназначены для поражения живой силы.
Наименование РПГ-7 Airtronic USA RPG-7 Панцерфауст - 3 (T600) Год производства 1961 2009 1975(1987) Калибр гранат-та, мм 40 40 60 Калибр гранат, мм ПГ-7В 85 110 ПГ-7ВМ (ПГ-7ВЛ) 70 (93) Прицельная дальность, м - при использовании гранаты ПГ-7ВЛ 400 600 зоо ДПВ по цели высотой 2м, м ( эффективн.) выстрелом ПГ-7В 330 до 500 выстрелом ПГ-7ВМ (ПГ-7ВЛ) 310 (240) Вес гранатомета, кг РПГ-7 6,3 7,09 1 3, 2 Боевая скорострельность в/мин 4-6 5-6 Нач. скорость м/сек гранаты ПГ-7В 120 гранаты ПГ-7М (ПГ-7ВЛ) 140 (112) Макс. скорость м/с 300 250 Вес гранаты с пороховым зарядом, кг ПГ-7В 2,2 3,8 ПГ-7ВМ (ПГ-7ВЛ) 2.0 (2,6) Бронепробиваемость, мм Более 600 ( ПГ-7ВР) до 700 до 700

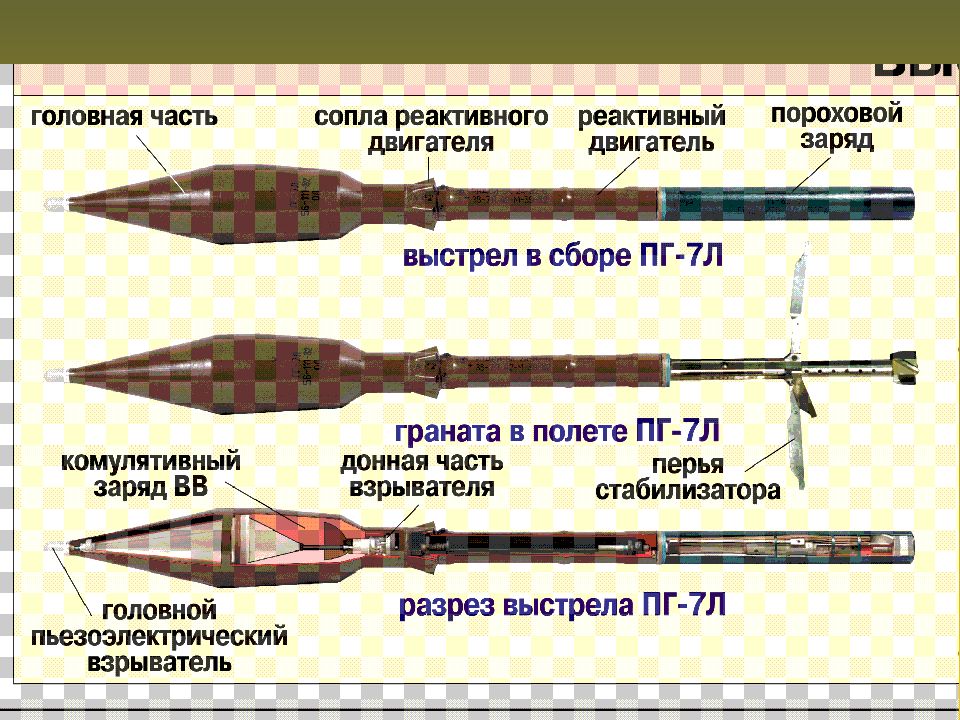

Противотанковая реактивная граната ПГ-7ВМ, вид в разрезе. Противотанковая реактивная граната ПГ-7ВЛ. Противотанковая реактивная граната ПГ-7ВР с тандемной боевой частью. Термобарическая реактивная граната ТБГ-7В (с БЧ объемного взрыва). Осколочная (противопехотная) граната ОГ-7В. ПГ-7В ПГ-7ВЛ ПГ-7ВР ТБГ-7В ОГ-7В Год принятия на вооружение 1961 1977 1988 1988 1999 Калибр БЧ, мм 85 93 65 / 105 105 40 Вес, кг 2.2 2.6 4.5 4.5 2.0 Эффективная дальность, м 500 500 200 200 350 Бронепробиваемость, мм 260 500 динамическая защита + более 600 - -

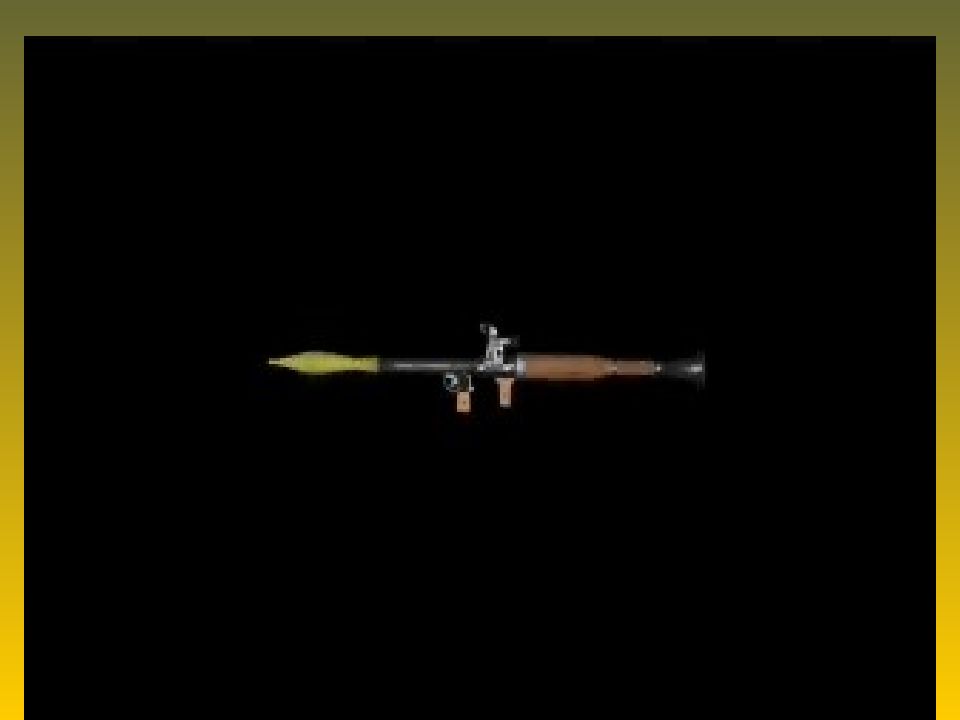

РПГ-7В Гранатомет состоит из следующих основных частей и механизмов: - ствола с механическим прицелом; - ударно-спускового механизма с предохранителем; - бойкового механизма; - оптического прицела.

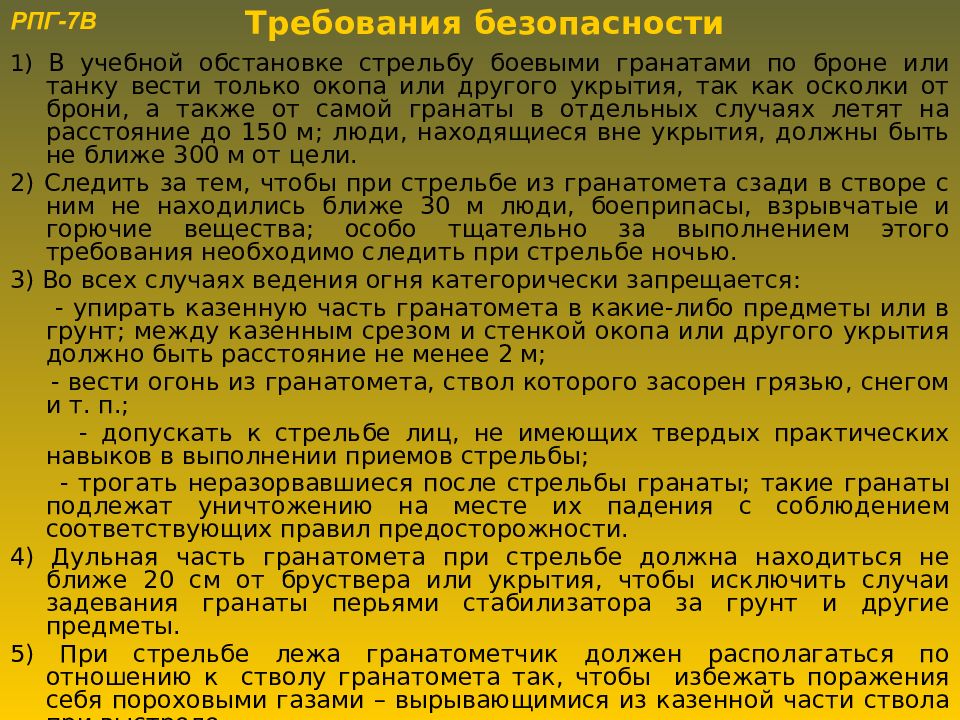

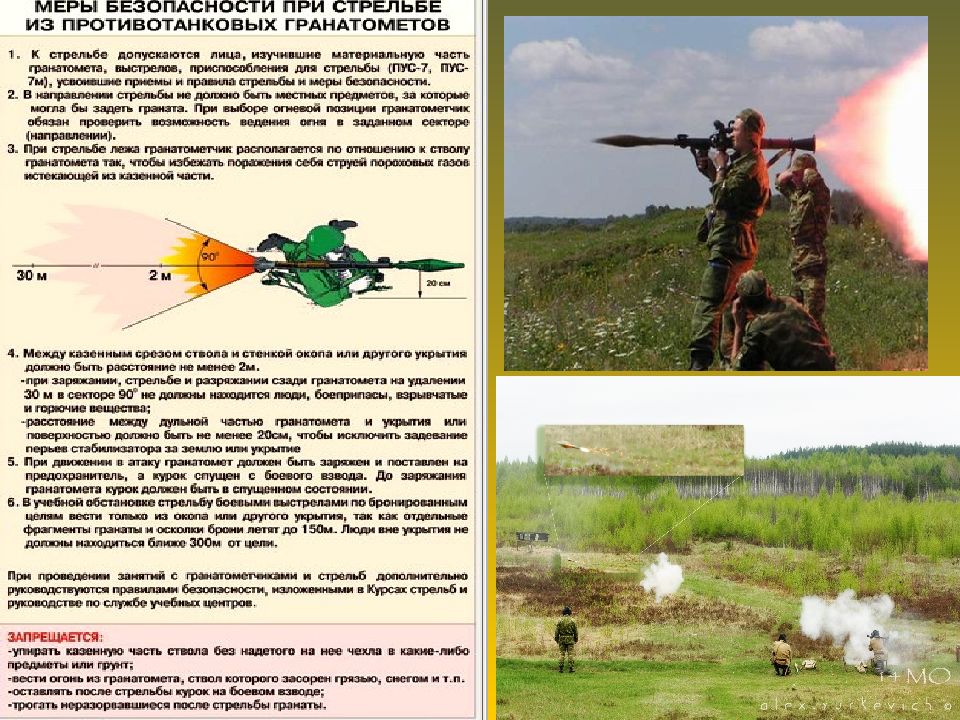

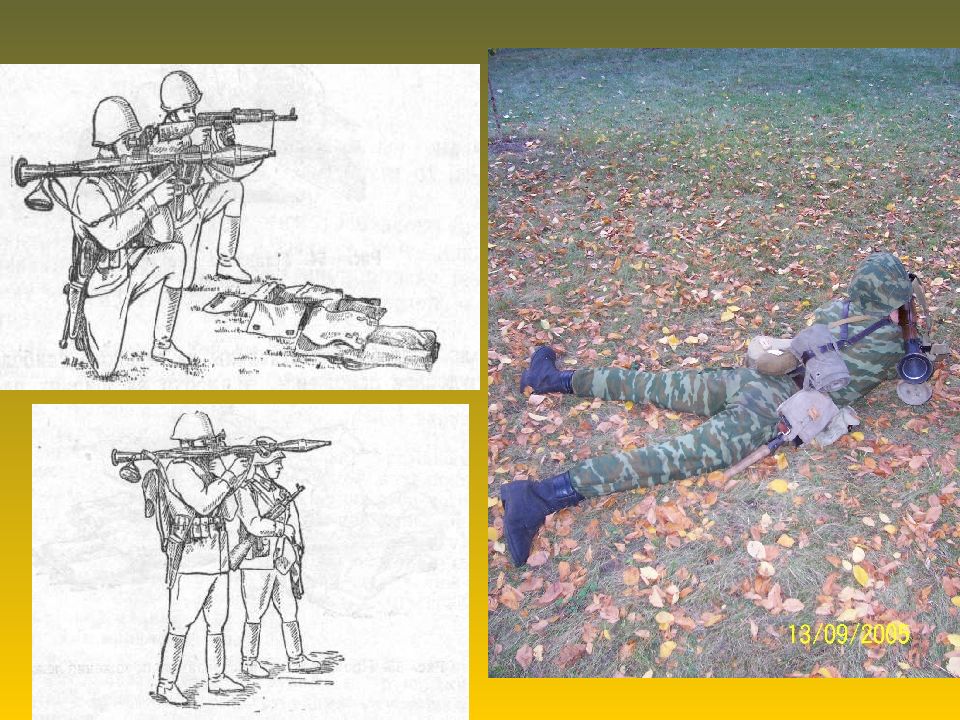

1) В учебной обстановке стрельбу боевыми гранатами по броне или танку вести только окопа или другого укрытия, так как осколки от брони, а также от самой гранаты в отдельных случаях летят на расстояние до 150 м; люди, находящиеся вне укрытия, должны быть не ближе 300 м от цели. 2) Следить за тем, чтобы при стрельбе из гранатомета сзади в створе с ним не находились ближе 30 м люди, боеприпасы, взрывчатые и горючие вещества; особо тщательно за выполнением этого требования необходимо следить при стрельбе ночью. 3) Во всех случаях ведения огня категорически запрещается: - упирать казенную часть гранатомета в какие-либо предметы или в грунт; между казенным срезом и стенкой окопа или другого укрытия должно быть расстояние не менее 2 м; - вести огонь из гранатомета, ствол которого засорен грязью, снегом и т. п.; - допускать к стрельбе лиц, не имеющих твердых практических навыков в выполнении приемов стрельбы; - трогать неразорвавшиеся после стрельбы гранаты; такие гранаты подлежат уничтожению на месте их падения с соблюдением соответствующих правил предосторожности. 4) Дульная часть гранатомета при стрельбе должна находиться не ближе 20 см от бруствера или укрытия, чтобы исключить случаи задевания гранаты перьями стабилизатора за грунт и другие предметы. 5) При стрельбе лежа гранатометчик должен располагаться по отношению к стволу гранатомета так, чтобы избежать поражения себя пороховыми газами – вырывающимися из казенной части ствола при выстреле. 6) При ведении огня в песчаной или заболоченной местности и в снегу, гранаты, подготовленные для стрельбы, кладутся на сумку. Особенно необходимо оберегать пороховой заряд от влаги, а канал ствола от засорения. РПГ-7В
!!!!!

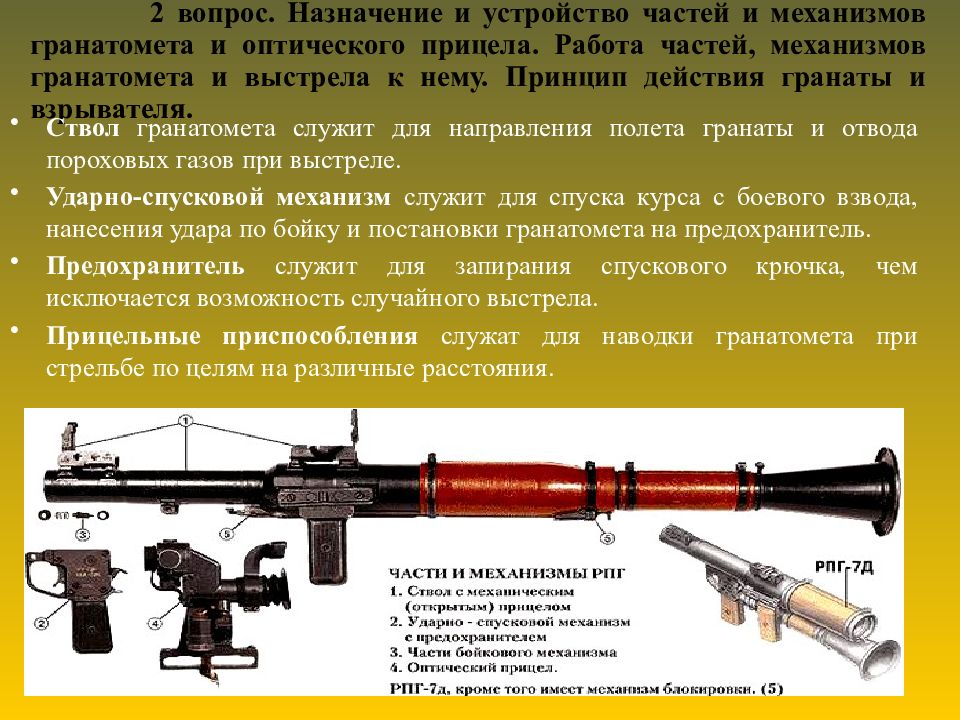

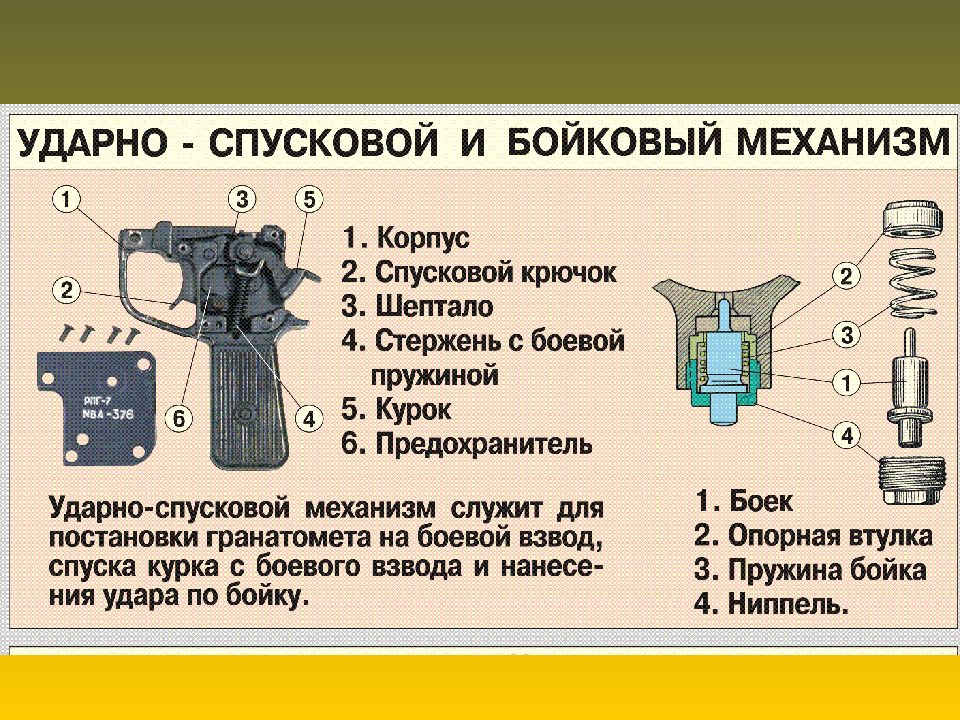

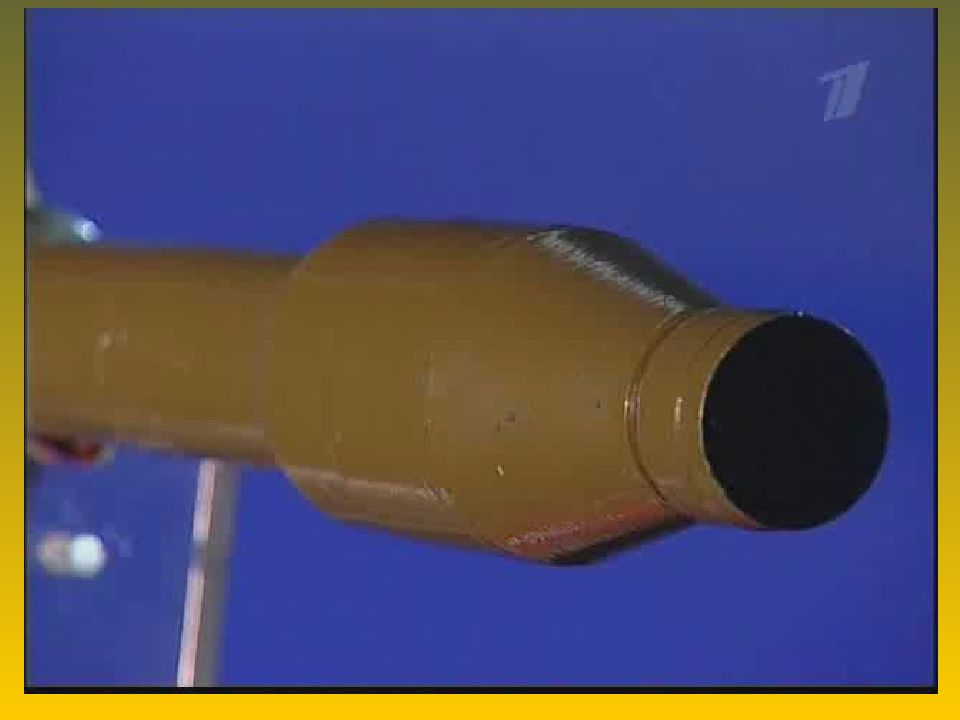

Ствол гранатомета служит для направления полета гранаты и отвода пороховых газов при выстреле. Ударно-спусковой механизм служит для спуска курса с боевого взвода, нанесения удара по бойку и постановки гранатомета на предохранитель. Предохранитель служит для запирания спускового крючка, чем исключается возможность случайного выстрела. Прицельные приспособления служат для наводки гранатомета при стрельбе по целям на различные расстояния.

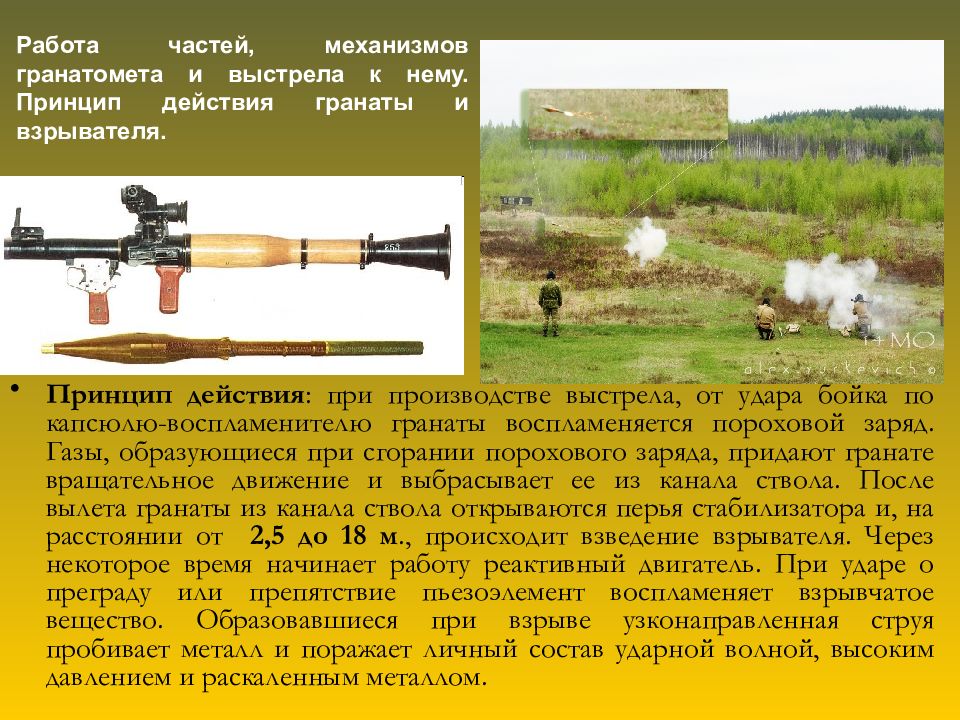

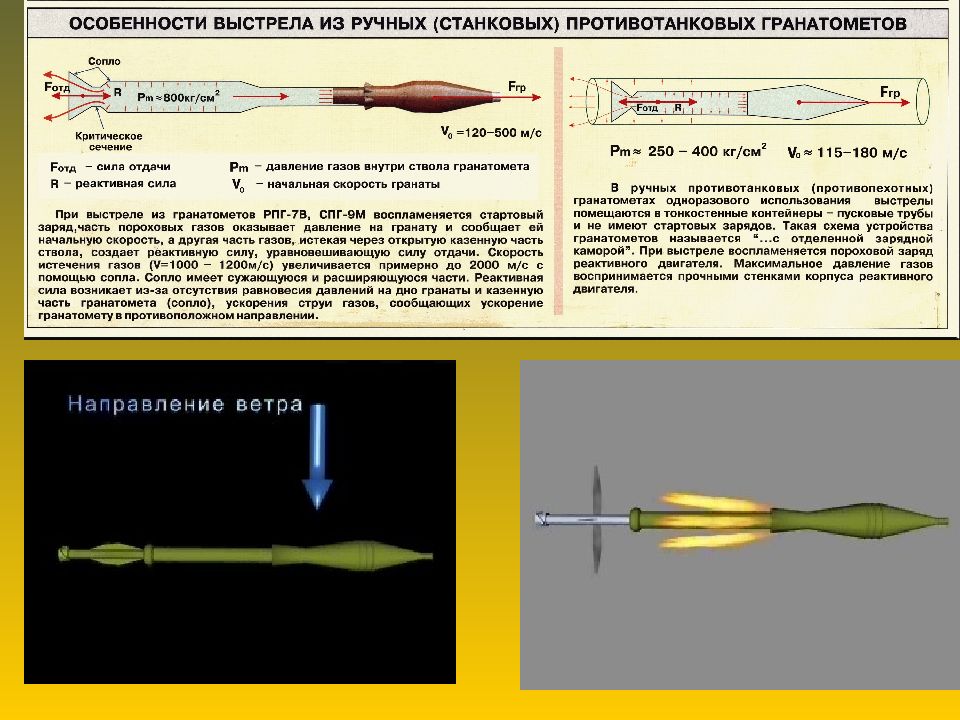

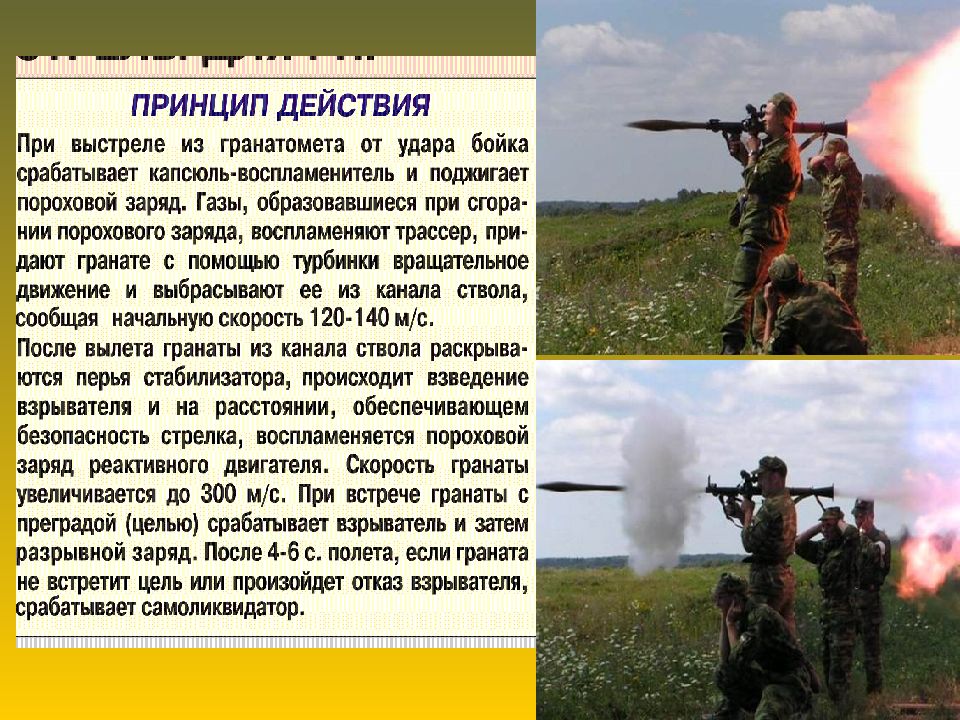

Принцип действия : при производстве выстрела, от удара бойка по капсюлю-воспламенителю гранаты воспламеняется пороховой заряд. Газы, образующиеся при сгорании порохового заряда, придают гранате вращательное движение и выбрасывает ее из канала ствола. После вылета гранаты из канала ствола открываются перья стабилизатора и, на расстоянии от 2,5 до 18 м., происходит взведение взрывателя. Через некоторое время начинает работу реактивный двигатель. При ударе о преграду или препятствие пьезоэлемент воспламеняет взрывчатое вещество. Образовавшиеся при взрыве узконаправленная струя пробивает металл и поражает личный состав ударной волной, высоким давлением и раскаленным металлом. Работа частей, механизмов гранатомета и выстрела к нему. Принцип действия гранаты и взрывателя.

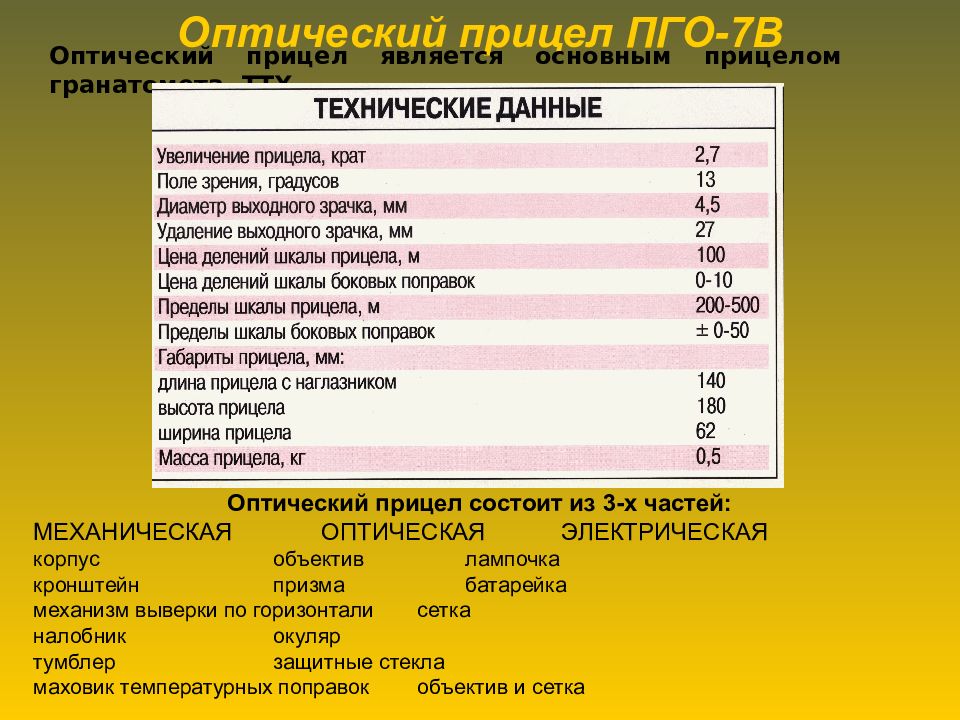

Оптический прицел является основным прицелом гранатомета. ТТХ Оптический прицел состоит из 3-х частей: МЕХАНИЧЕСКАЯ ОПТИЧЕСКАЯ ЭЛЕКТРИЧЕСКАЯ корпус объектив лампочка кронштейн призма батарейка механизм выверки по горизонтали сетка налобник окуляр тумблер защитные стекла маховик температурных поправок объектив и сетка

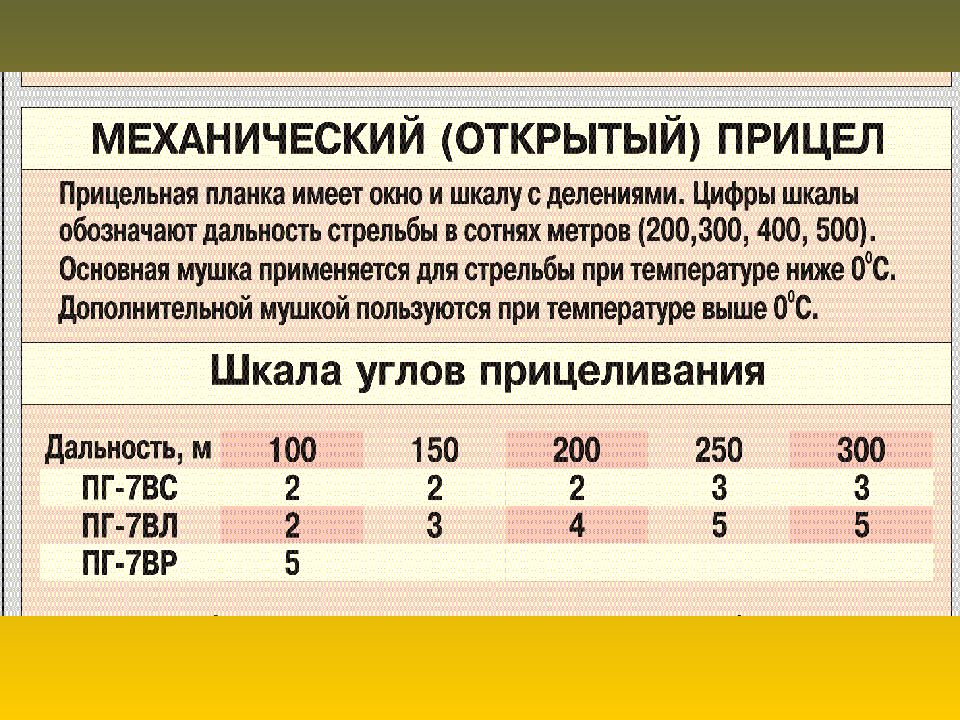

Деления шкалы прицела (установка прицела), как правило, выбираются соответственно определенному расстоянию до цели (например, для стрельбы по цели на расстоянии 400 м прицел 4). Точка прицеливания в этом случае выбирается в середине цели, а при стрельбе с использованием механического прицела гранатомета РПГ-7 прицеливание производить в верхнюю часть цели. В напряженные моменты боя по бронецелям, расположенным на дальностях прямого выстрела и ближе, огонь из РПГ-7 ведут с делением шкалы прицела 3, прицеливаясь в нижний край цели, а при использовании механического прицела - в середину цели. !!!!!

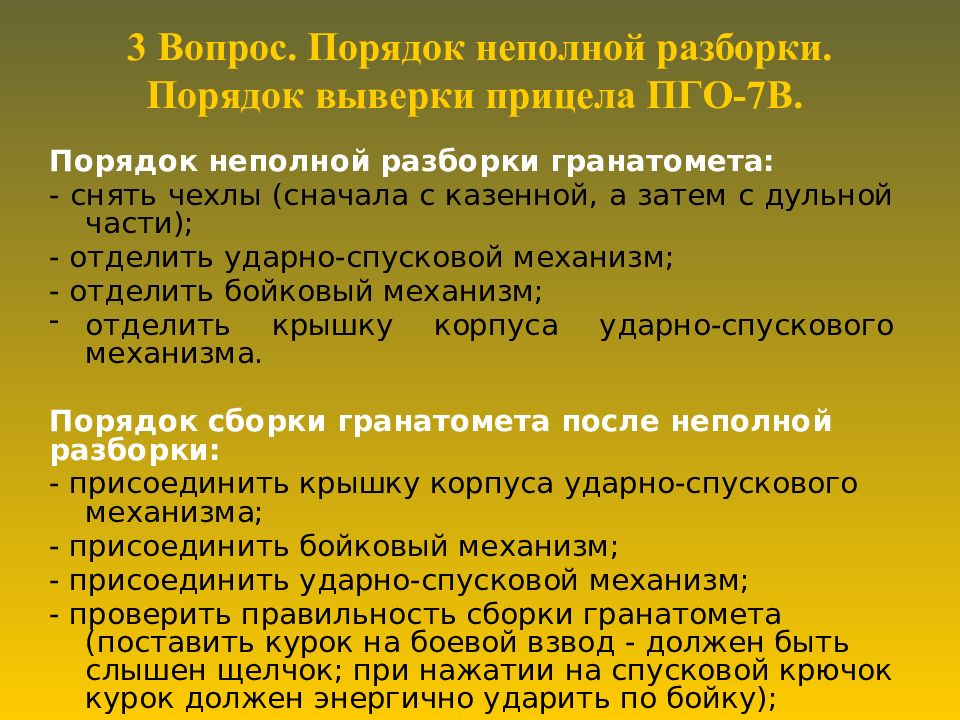

Порядок неполной разборки гранатомета: - снять чехлы (сначала с казенной, а затем с дульной части); - отделить ударно-спусковой механизм; - отделить бойковый механизм; отделить крышку корпуса ударно-спускового механизма. Порядок сборки гранатомета после неполной разборки: - присоединить крышку корпуса ударно-спускового механизма; - присоединить бойковый механизм; - присоединить ударно-спусковой механизм; - проверить правильность сборки гранатомета (поставить курок на боевой взвод - должен быть слышен щелчок; при нажатии на спусковой крючок курок должен энергично ударить по бойку); надеть чехлы, сначала на дульную, затем на казенную часть гранатомета.

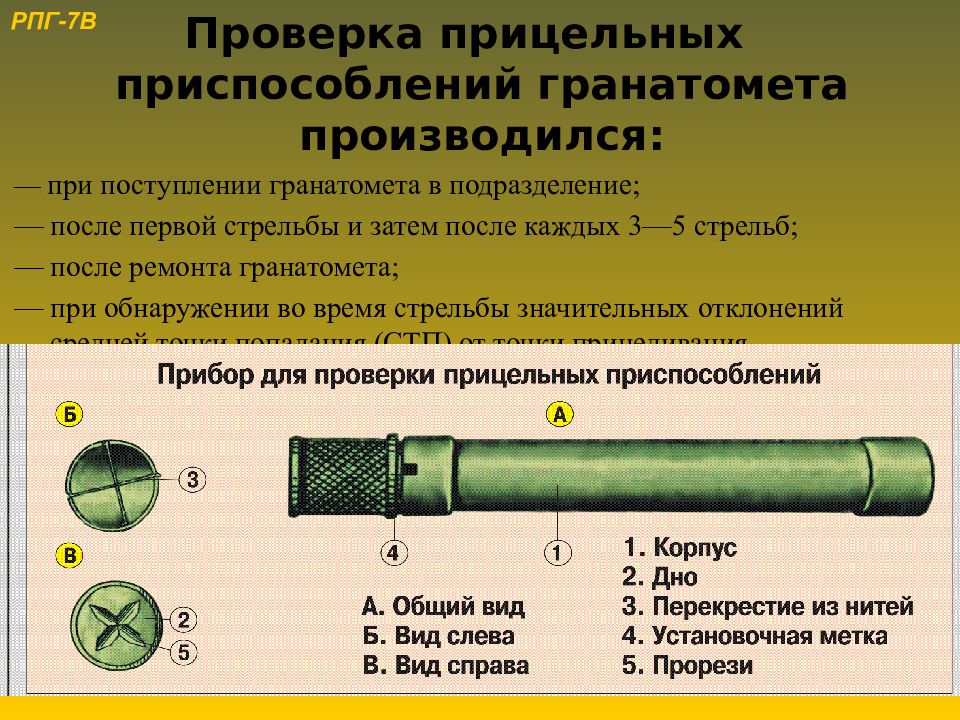

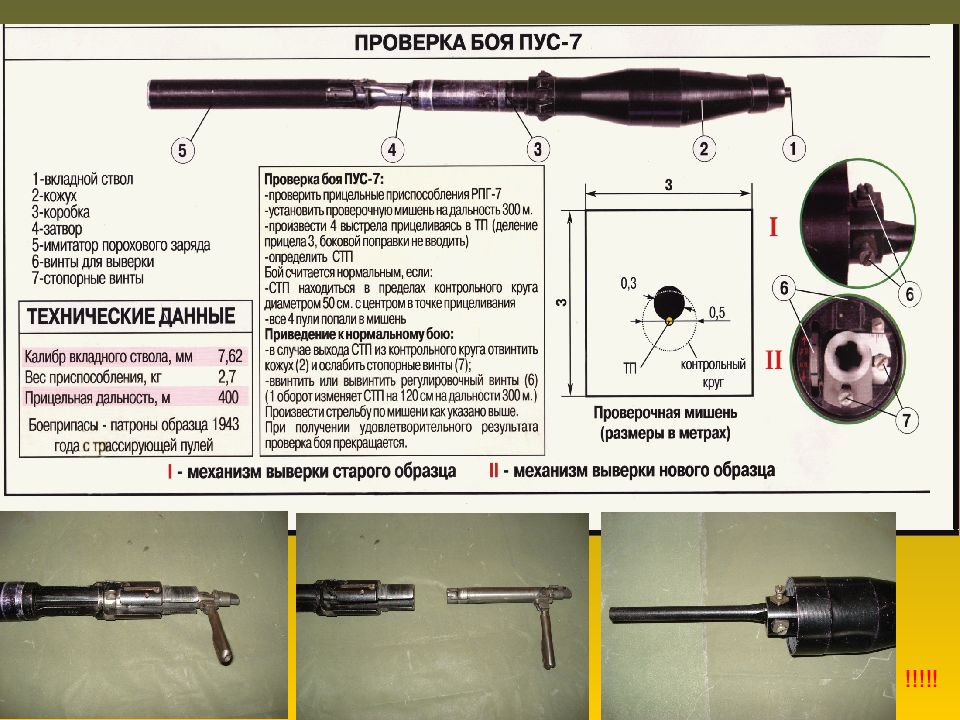

Проверка прицельных приспособлений гранатомета производился: — при поступлении гранатомета в подразделение; — после первой стрельбы и затем после каждых 3—5 стрельб; — после ремонта гранатомета; — при обнаружении во время стрельбы значительных отклонений средней точки попадания (СТП) от точки прицеливания. РПГ-7В

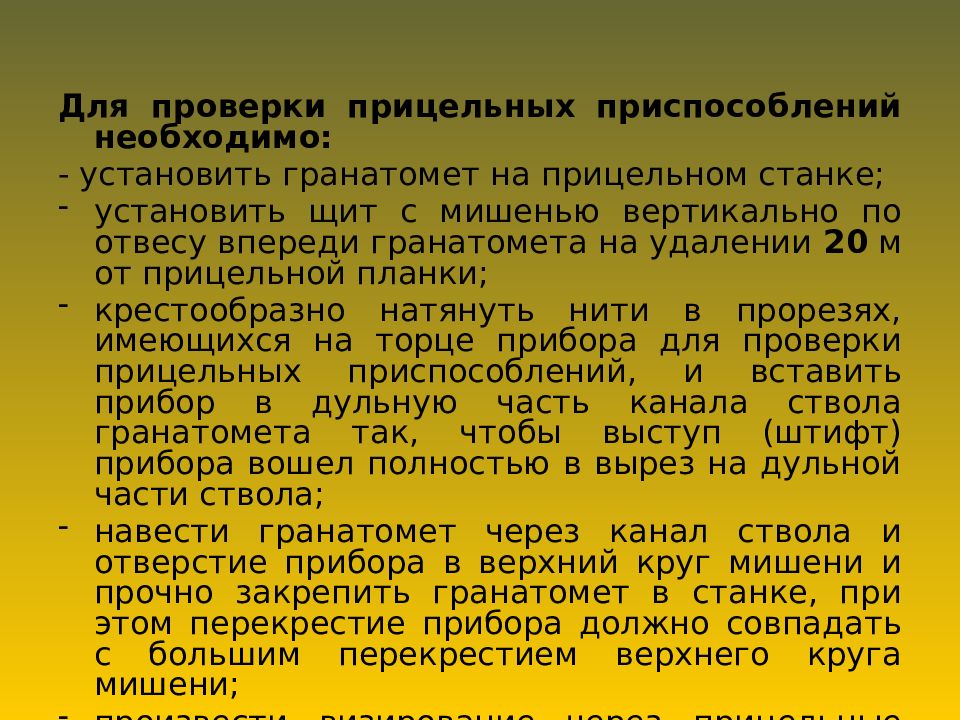

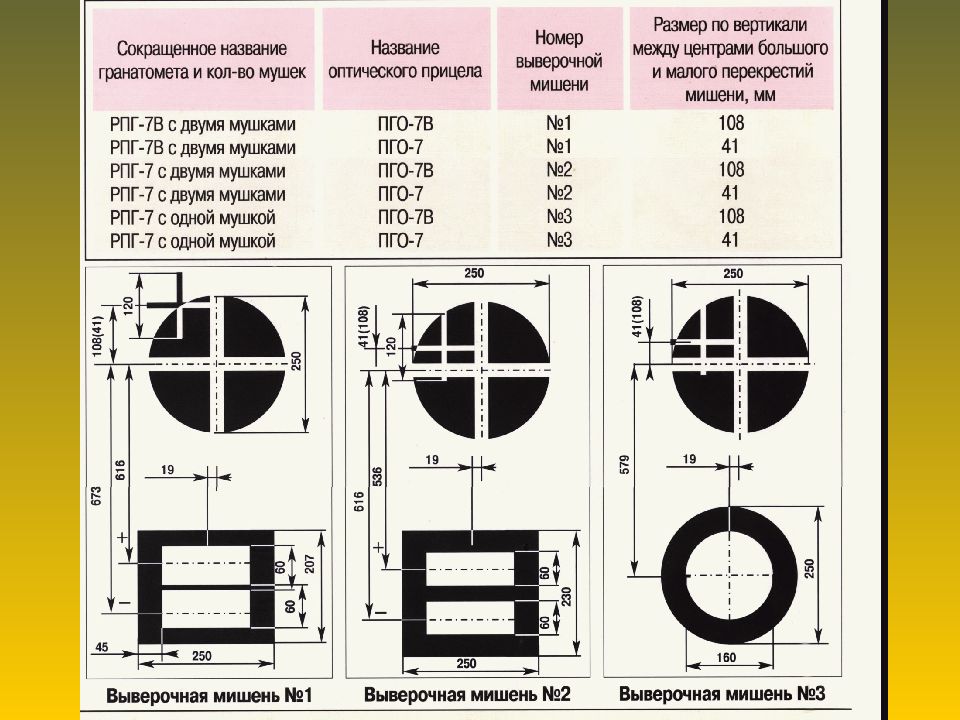

Для проверки прицельных приспособлений необходимо: - установить гранатомет на прицельном станке; установить щит с мишенью вертикально по отвесу впереди гранатомета на удалении 20 м от прицельной планки; крестообразно натянуть нити в прорезях, имеющихся на торце прибора для проверки прицельных приспособлений, и вставить прибор в дульную часть канала ствола гранатомета так, чтобы выступ (штифт) прибора вошел полностью в вырез на дульной части ствола; навести гранатомет через канал ствола и отверстие прибора в верхний круг мишени и прочно закрепить гранатомет в станке, при этом перекрестие прибора должно совпадать с большим перекрестием верхнего круга мишени; произвести визирование через прицельные приспособления.

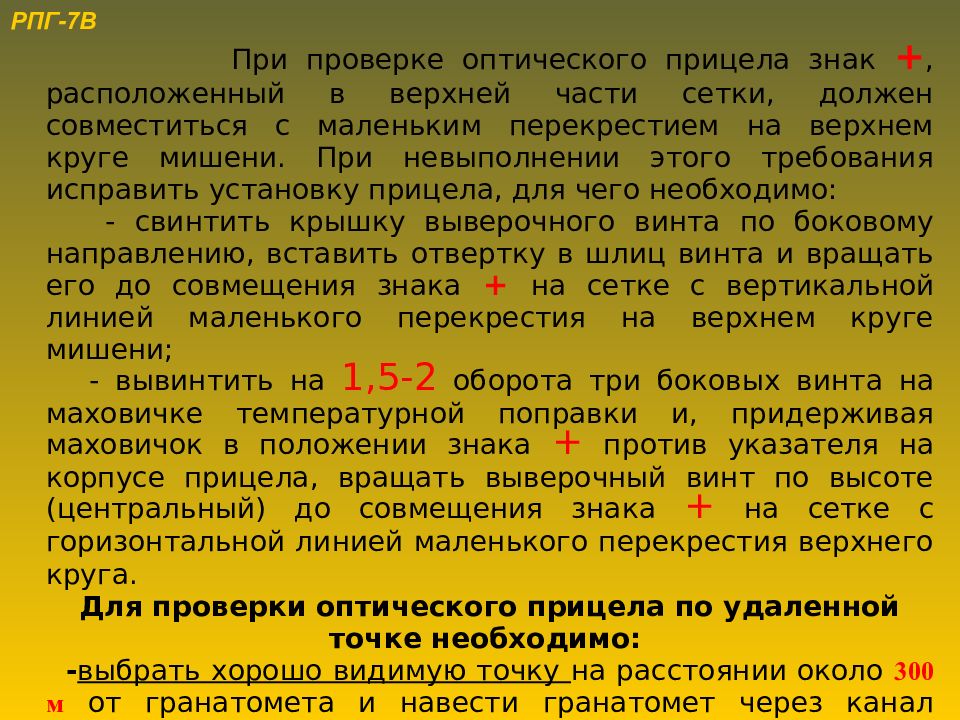

При проверке оптического прицела знак +, расположенный в верхней части сетки, должен совместиться с маленьким перекрестием на верхнем круге мишени. При невыполнении этого требования исправить установку прицела, для чего необходимо: - свинтить крышку выверочного винта по боковому направлению, вставить отвертку в шлиц винта и вращать его до совмещения знака + на сетке с вертикальной линией маленького перекрестия на верхнем круге мишени; - вывинтить на 1,5-2 оборота три боковых винта на маховичке температурной поправки и, придерживая маховичок в положении знака + против указателя на корпусе прицела, вращать выверочный винт по высоте (центральный) до совмещения знака + на сетке с горизонтальной линией маленького перекрестия верхнего круга. Для проверки оптического прицела по удаленной точке необходимо: - выбрать хорошо видимую точку на расстоянии около 300 м от гранатомета и навести гранатомет через канал ствола перекрестием прибора в эту точку; - произвести визирование через прицел, при этом знак +, расположенный в верхней части сетки, должен совместиться с удаленной точкой; - при невыполнении этого требования исправить установку прицела, как при проверке прицела по мишени на щите. РПГ-7В

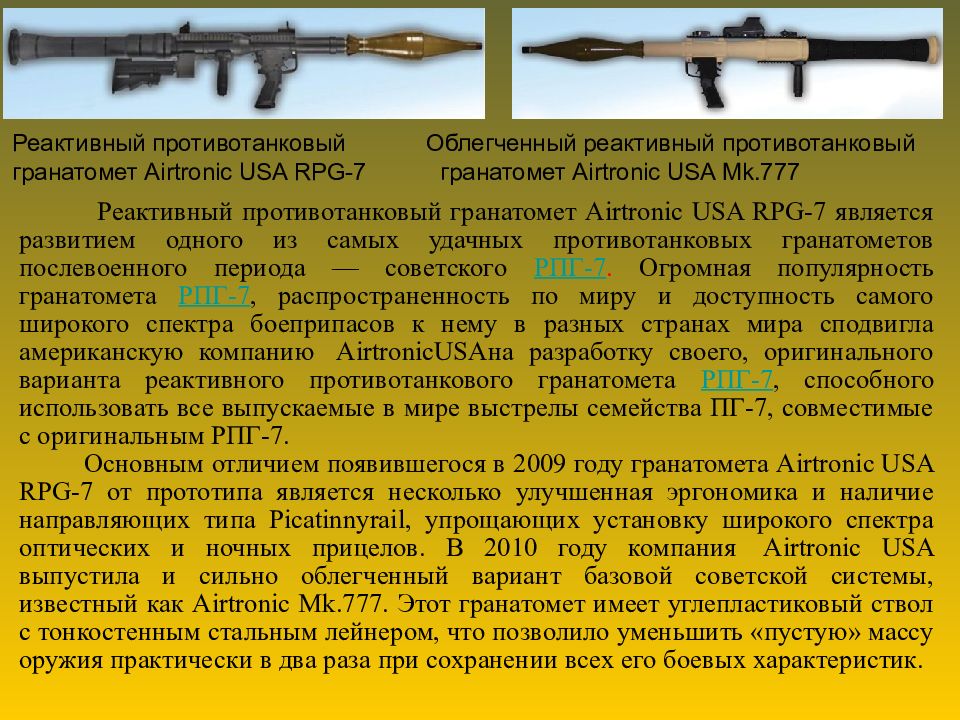

Реактивный противотанковый Облегченный реактивный противотанковый гранатомет Airtronic USA RPG-7 гранатомет Airtronic USA Mk.777 Реактивный противотанковый гранатомет Airtronic USA RPG-7 является развитием одного из самых удачных противотанковых гранатометов послевоенного периода — советского РПГ-7. Огромная популярность гранатомета РПГ-7, распространенность по миру и доступность самого широкого спектра боеприпасов к нему в разных странах мира сподвигла американскую компанию AirtronicUSAна разработку своего, оригинального варианта реактивного противотанкового гранатомета РПГ-7, способного использовать все выпускаемые в мире выстрелы семейства ПГ-7, совместимые с оригинальным РПГ-7. Основным отличием появившегося в 2009 году гранатомета Airtronic USA RPG-7 от прототипа является несколько улучшенная эргономика и наличие направляющих типа Picatinnyrail, упрощающих установку широкого спектра оптических и ночных прицелов. В 2010 году компания Airtronic USA выпустила и сильно облегченный вариант базовой советской системы, известный как Airtronic Mk.777. Этот гранатомет имеет углепластиковый ствол с тонкостенным стальным лейнером, что позволило уменьшить «пустую» массу оружия практически в два раза при сохранении всех его боевых характеристик.
- изучить назначение, боевые свойства гранатомета. Требования безопасности при стрельбе. - НСД Ручной противотанковый гранатомет (РПГ-7 и РПГ-7Д) (стр. 3-61, 81-137). – Огневая подготовка МС подразделений -М.1988 г. стр.12-16, 171–174. - ЭУМК по огневой подготовке для ВУС-106182 (100182). т.7.
