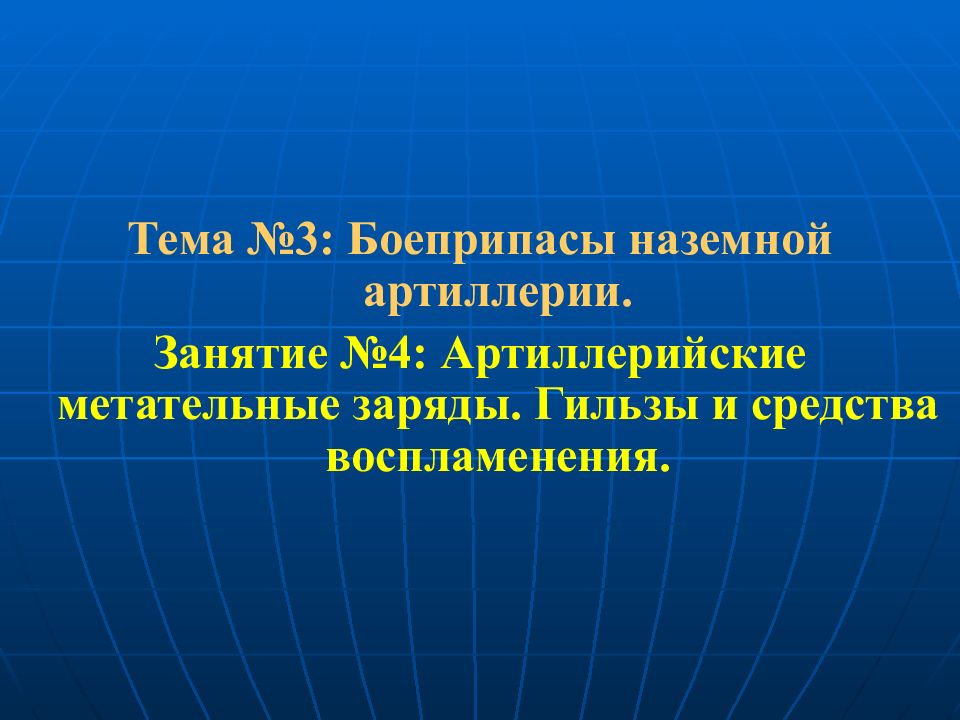

Тема №3: Боеприпасы наземной артиллерии. Занятие №4: Артиллерийские метательные заряды. Гильзы и средства воспламенения.

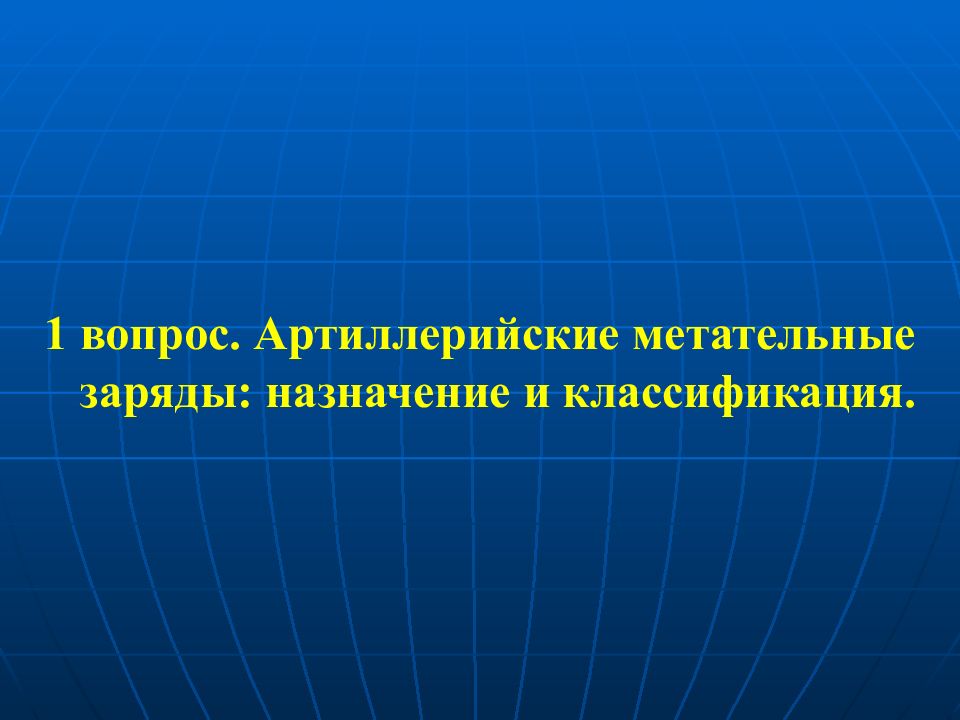

1 вопрос. Артиллерийские метательные заряды: назначение и классификация.

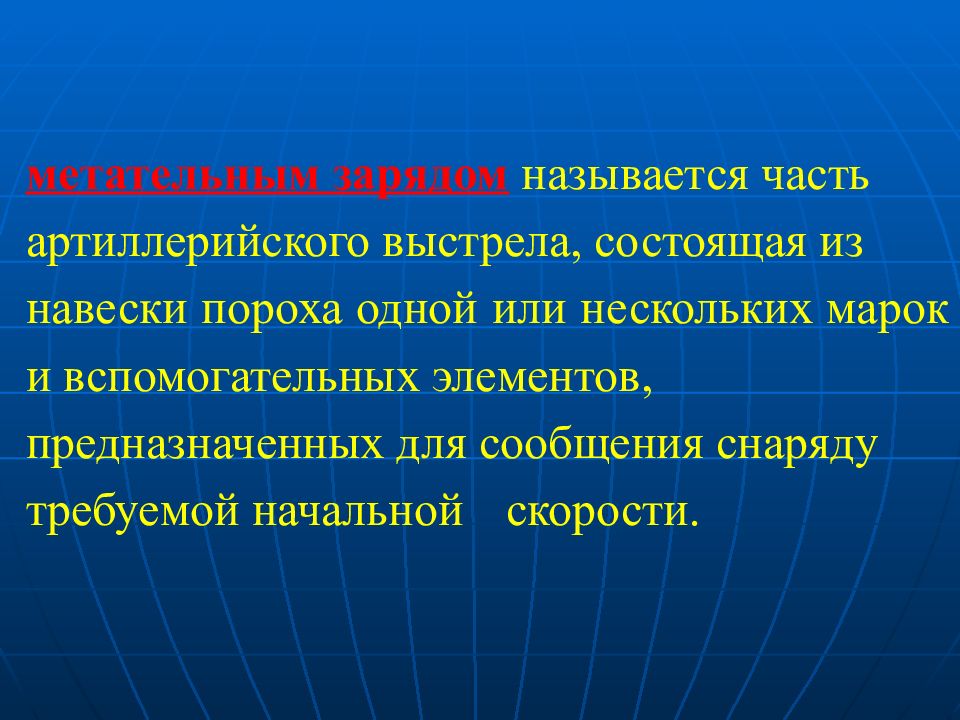

метательным зарядом называется часть артиллерийского выстрела, состоящая из навески пороха одной или нескольких марок и вспомогательных элементов, предназначенных для сообщения снаряду требуемой начальной скорости.
1. По типу выстрелов: заряды к выстрелам унитарного заряжания;

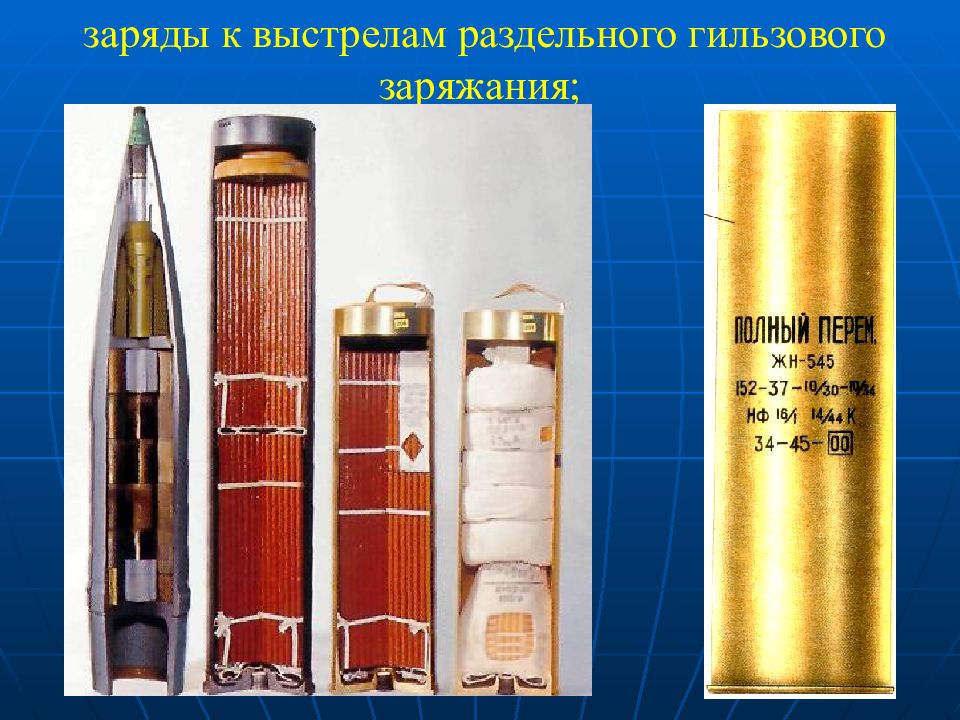

заряды к выстрелам раздельного гильзового заряжания;
заряды к выстрелам картузного заряжания. Картуз - это элемент выстрела (мешок из шелковой, амиантиновой или хлопчатобужаной ткани), предназначенный для размещения навески пороха метательного заряда.
2. По конструкции: постоянные ( навеска пороха, величина которой строго установлена, и изменение её перед заряжанием невозможно или запрещено );
переменные (состоят из нескольких отдельных навесок. Возможно изменять вес заряда).

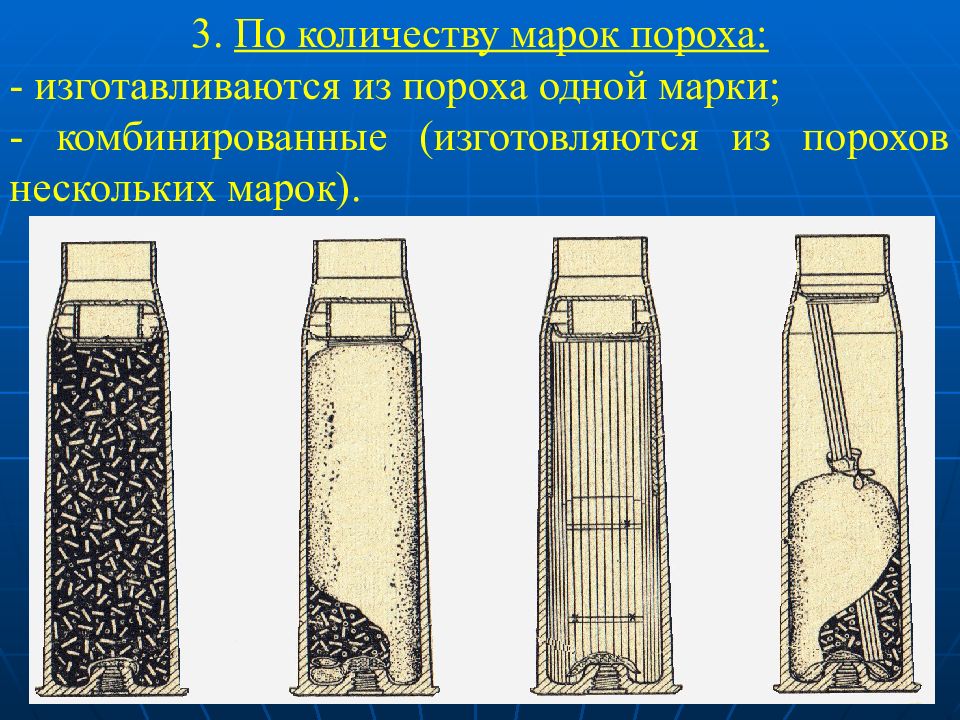

3. По количеству марок пороха: - изготавливаются из пороха одной марки; - комбинированные (изготовляются из порохов нескольких марок).
Состав метательного заряда: 1. Навеска пороха (может состоять из основного пакета и дополнительных пучков). Основной пакет Дополнительные пучки Основной пакет
2.Вспомогательные элементы: а) воспламенитель – навеска дымного пороха, помещённая в картуз, предназначен для обеспечения надёжности воспламенения и полноты сгорания боевого заряда. Воспламенитель

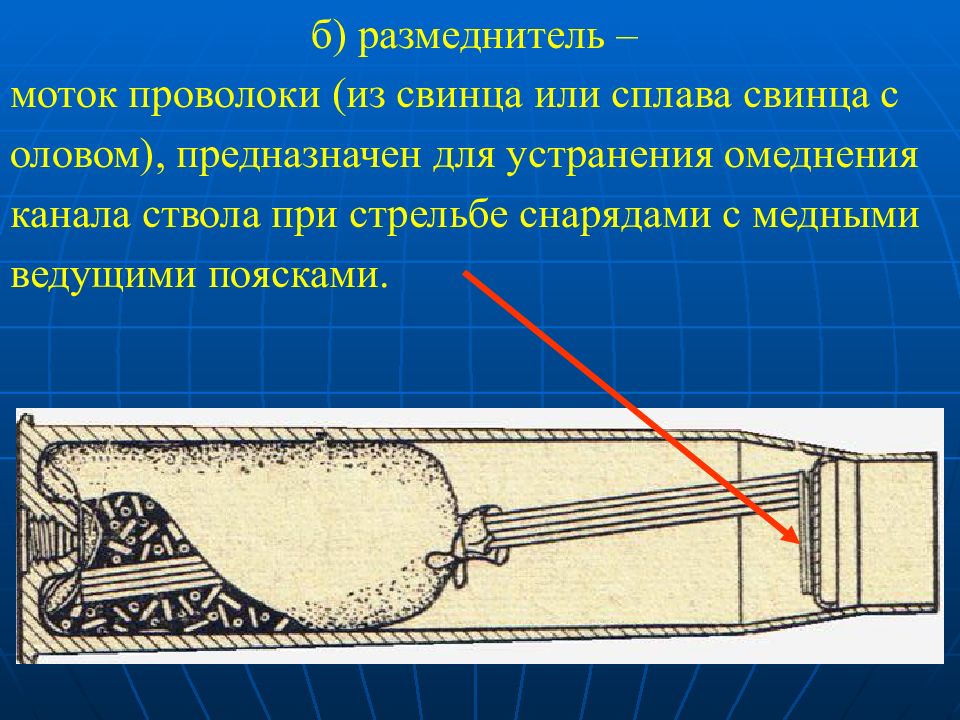

б) размеднитель – моток проволоки (из свинца или сплава свинца с оловом), предназначен для устранения омеднения канала ствола при стрельбе снарядами с медными ведущими поясками.

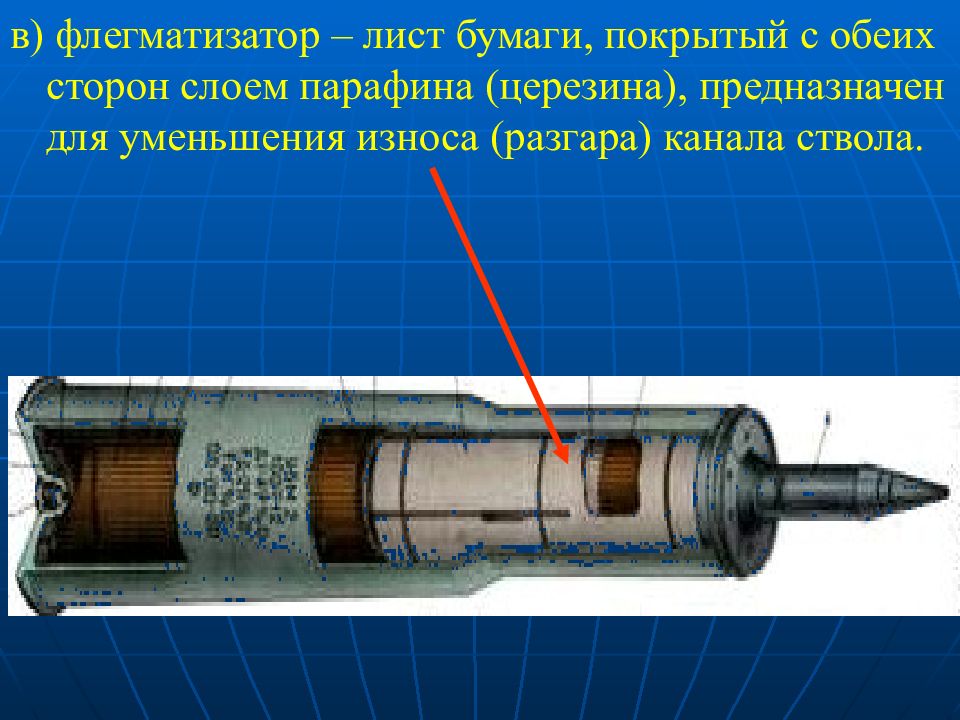

в) флегматизатор – лист бумаги, покрытый с обеих сторон слоем парафина (церезина), предназначен для уменьшения износа (разгара) канала ствола.

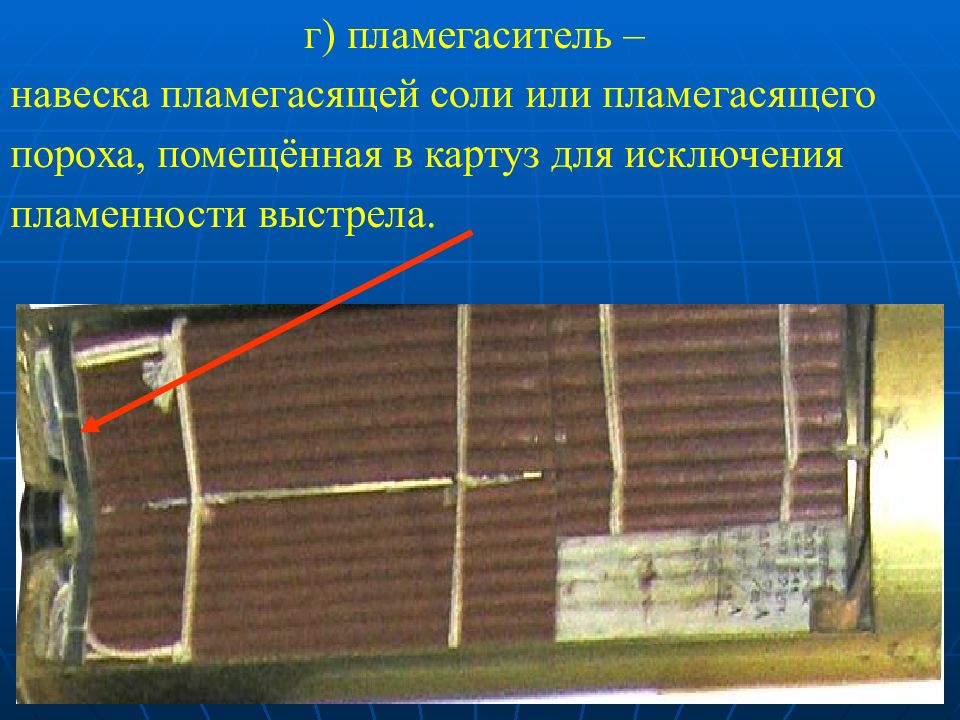

г) пламегаситель – навеска пламегасящей соли или пламегасящего пороха, помещённая в картуз для исключения пламенности выстрела.

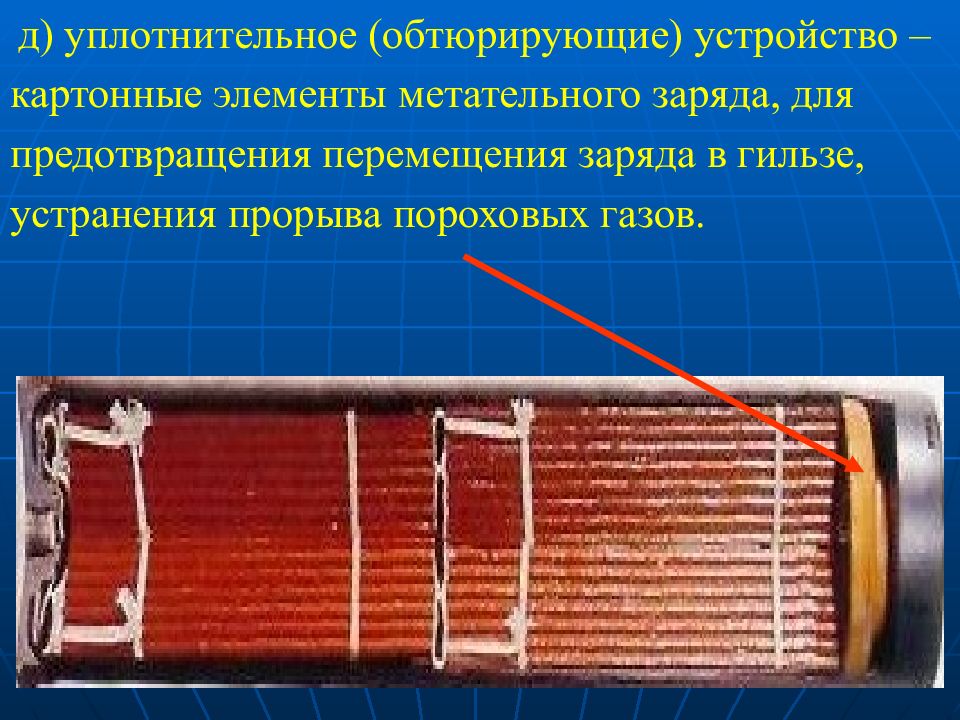

д ) уплотнительное (обтюрирующие) устройство – картонные элементы метательного заряда, для предотвращения перемещения заряда в гильзе, устранения прорыва пороховых газов.

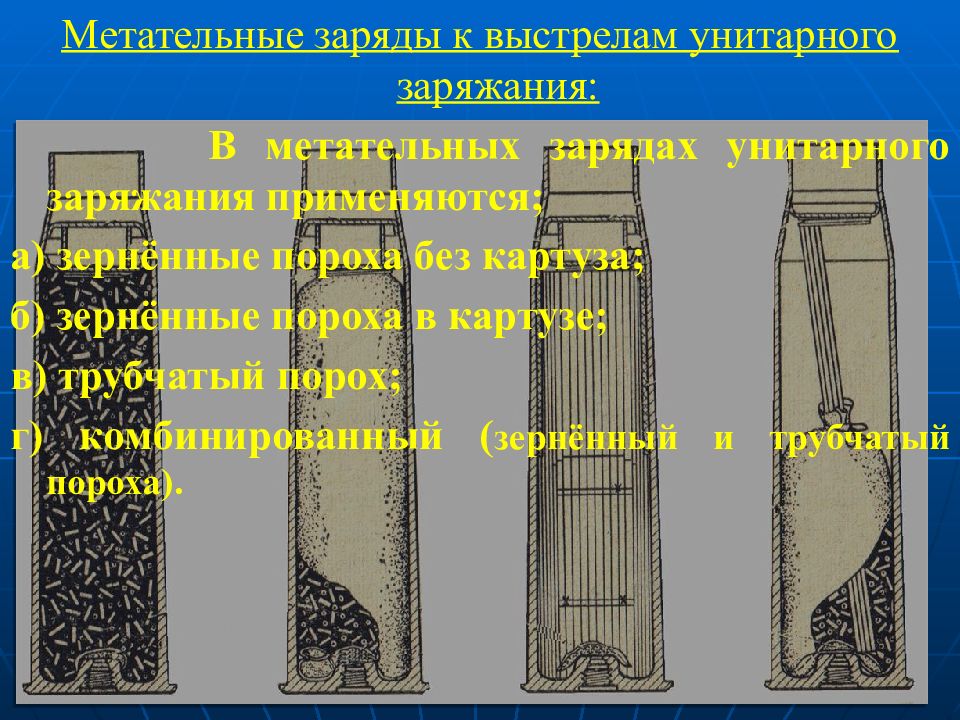

Метательные заряды к выстрелам унитарного заряжания: В метательных зарядах унитарного заряжания применяются; а) зернённые пороха без картуза; б) зернённые пороха в картузе; в) трубчатый порох; г) комбинированный ( зернённый и трубчатый пороха).
Обтюратор Флегматизатор Пламегаситель Воспламенитель Средство воспламенения

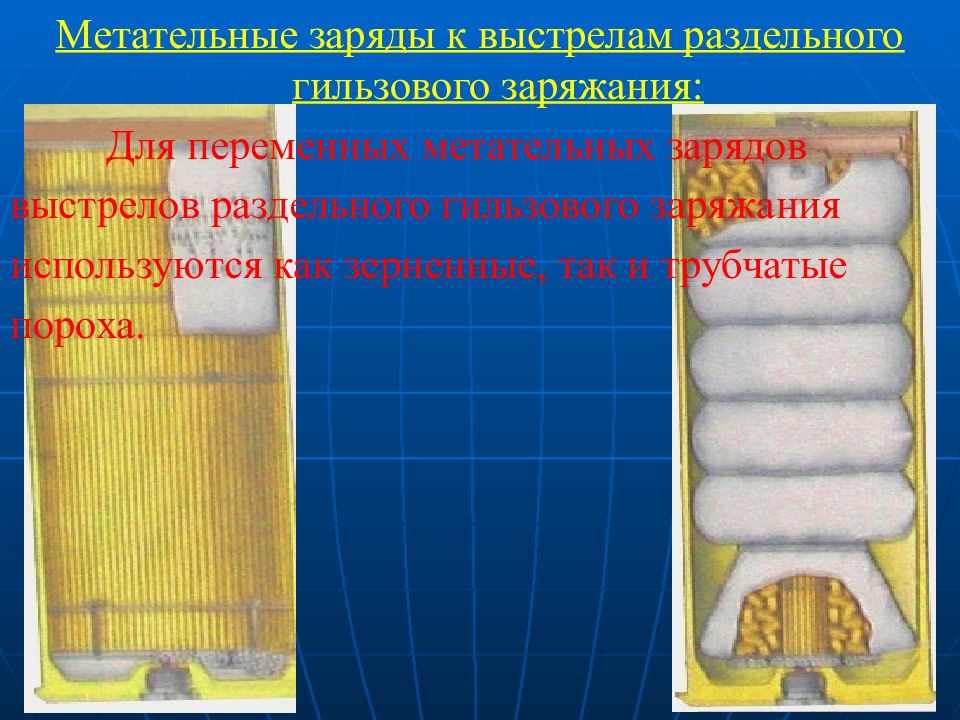

Метательные заряды к выстрелам раздельного гильзового заряжания: Для переменных метательных зарядов выстрелов раздельного гильзового заряжания используются как зерненные, так и трубчатые пороха.

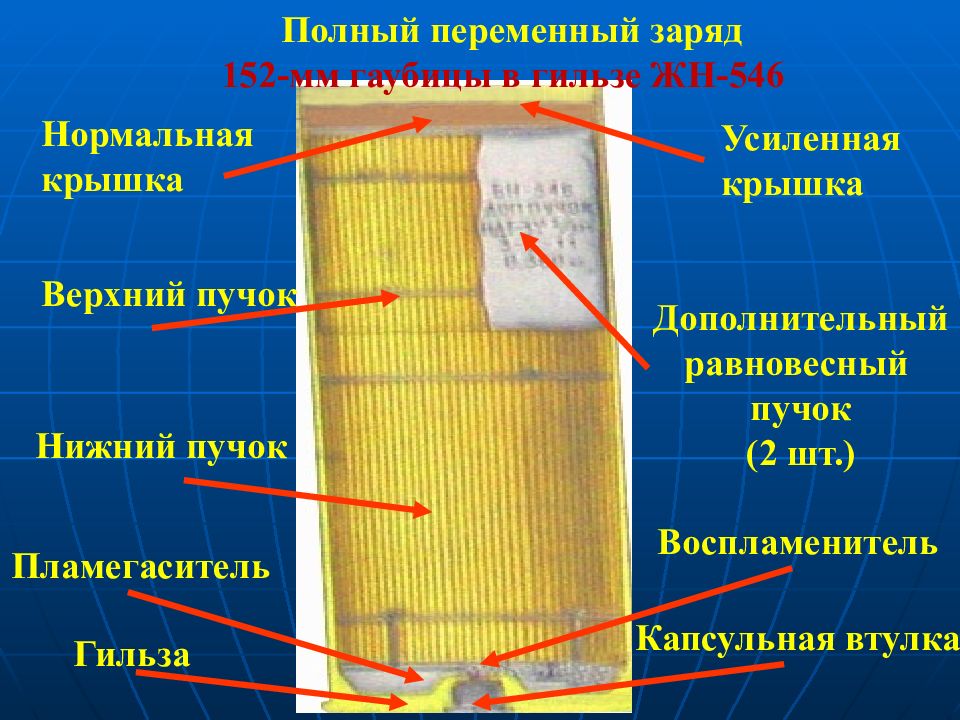

Полный переменный заряд 152-мм гаубицы в гильзе ЖН-546 Гильза Капсульная втулка Пламегаситель Воспламенитель Нижний пучок Верхний пучок Дополнительный равновесный пучок (2 шт.) Нормальная крышка Усиленная крышка
Полный переменный заряд 152-мм гаубицы в гильзе ЖН-546У: Гильза Капсульная втулка Воспламенитель Размеднитель Основной пакет Дополнительные Равновесные пучки Нормальная крышка Усиленная крышка Пламегаситель
метательные заряды к выстрелам раздельного картузного заряжания: Метательные заряды к выстрелам раздельного картузного заряжания изготовляются из зернённых порохов, помещаемых в картузы из амиантиновой ткани. Дополнительные пучки и воспламенитель скрепляются с пакетом с помощью тесёмок.

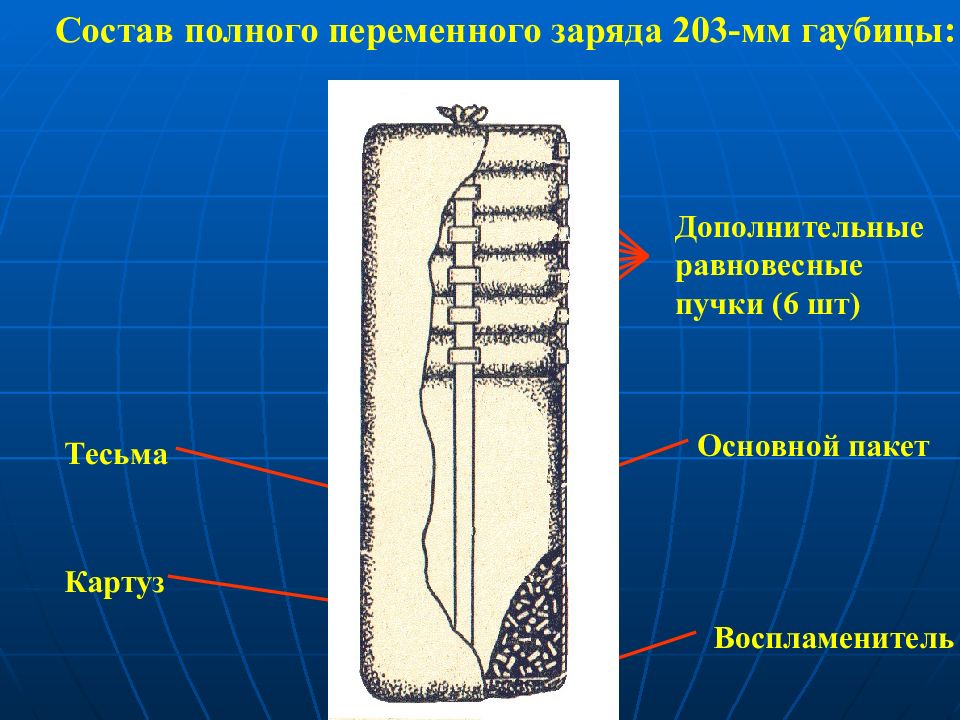

Состав полного переменного заряда 203-мм гаубицы: Воспламенитель Картуз Тесьма Основной пакет Дополнительные равновесные пучки (6 шт )

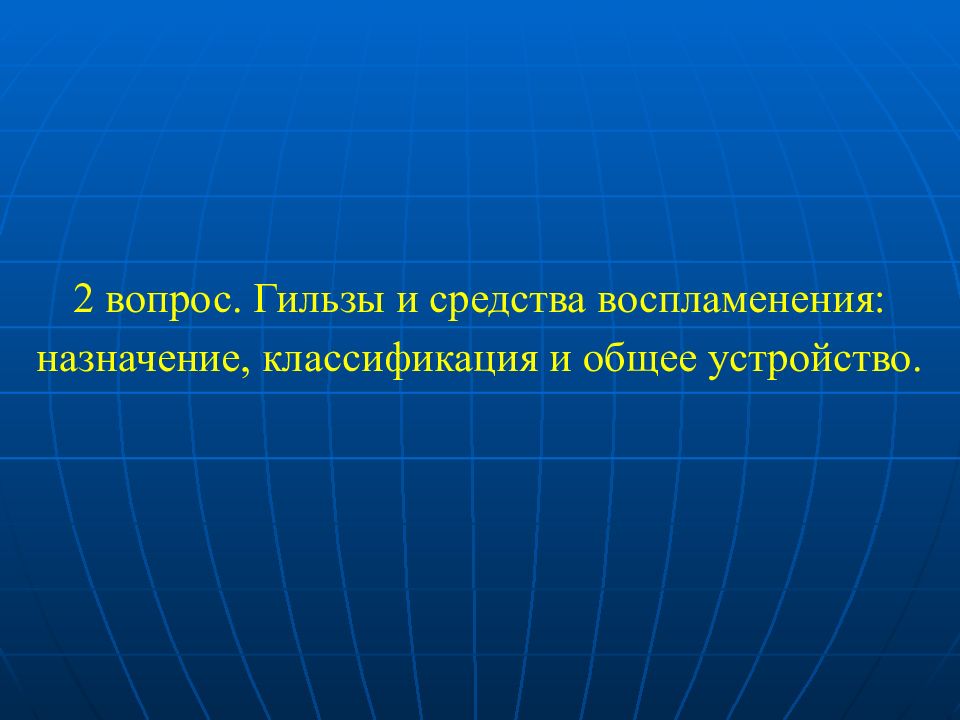

2 вопрос. Гильзы и средства воспламенения: назначение, классификация и общее устройство.

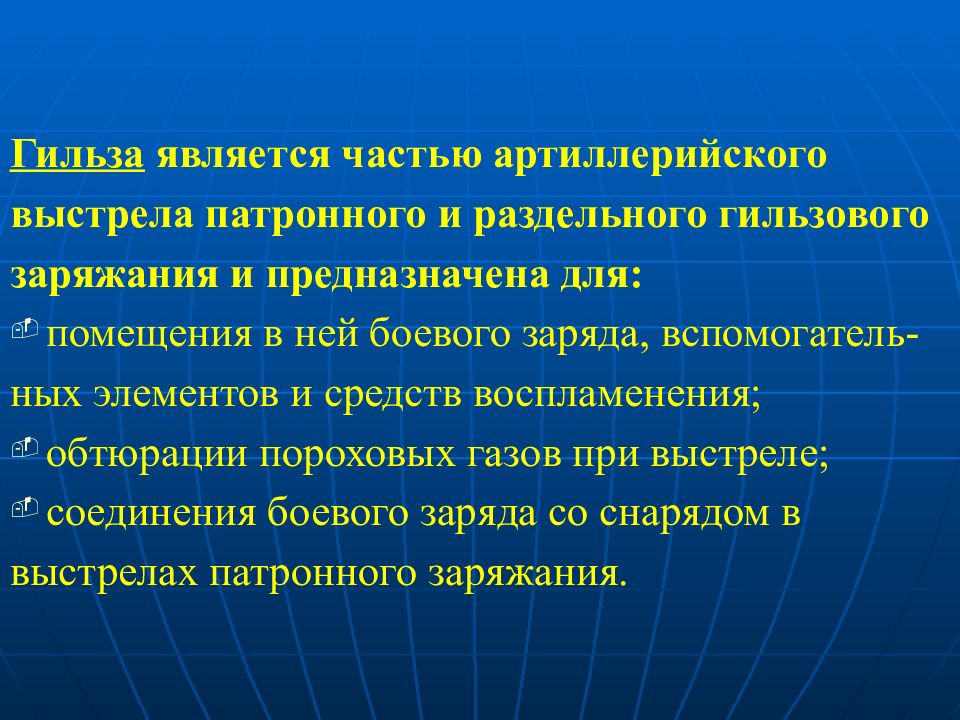

Гильза является частью артиллерийского выстрела патронного и раздельного гильзового заряжания и предназначена для: помещения в ней боевого заряда, вспомогатель - ных элементов и средств воспламенения; обтюрации пороховых газов при выстреле; соединения боевого заряда со снарядом в выстрелах патронного заряжания.

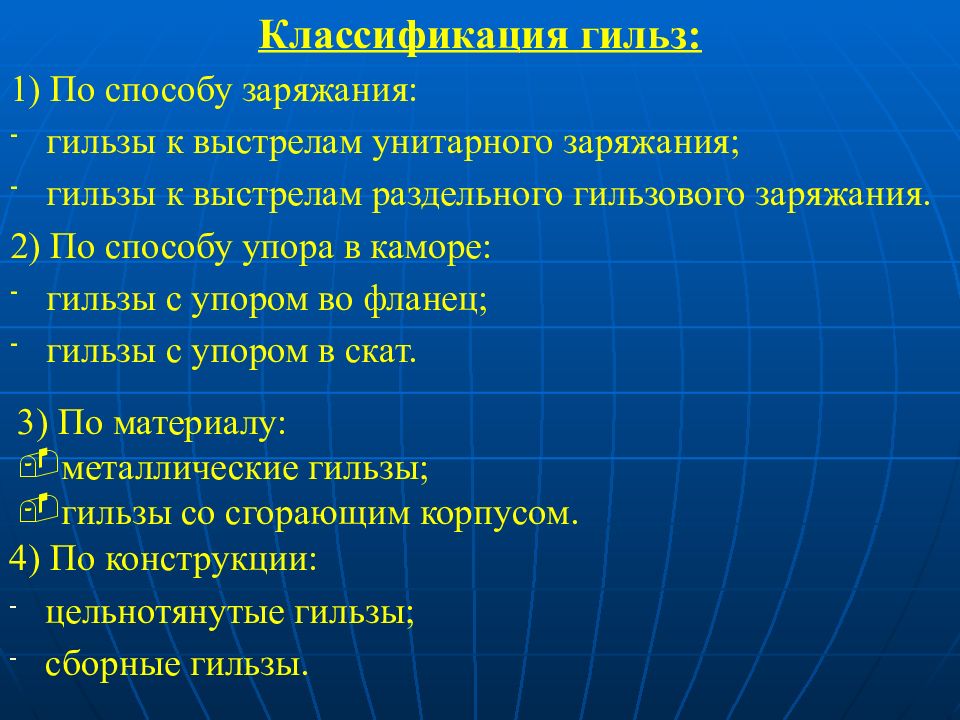

Классификация гильз: 1) По способу заряжания: гильзы к выстрелам унитарного заряжания; гильзы к выстрелам раздельного гильзового заряжания. 2) По способу упора в каморе: гильзы с упором во фланец; гильзы с упором в скат. 3) По материалу: металлические гильзы; гильзы со сгорающим корпусом. 4) По конструкции: цельнотянутые гильзы; сборные гильзы.

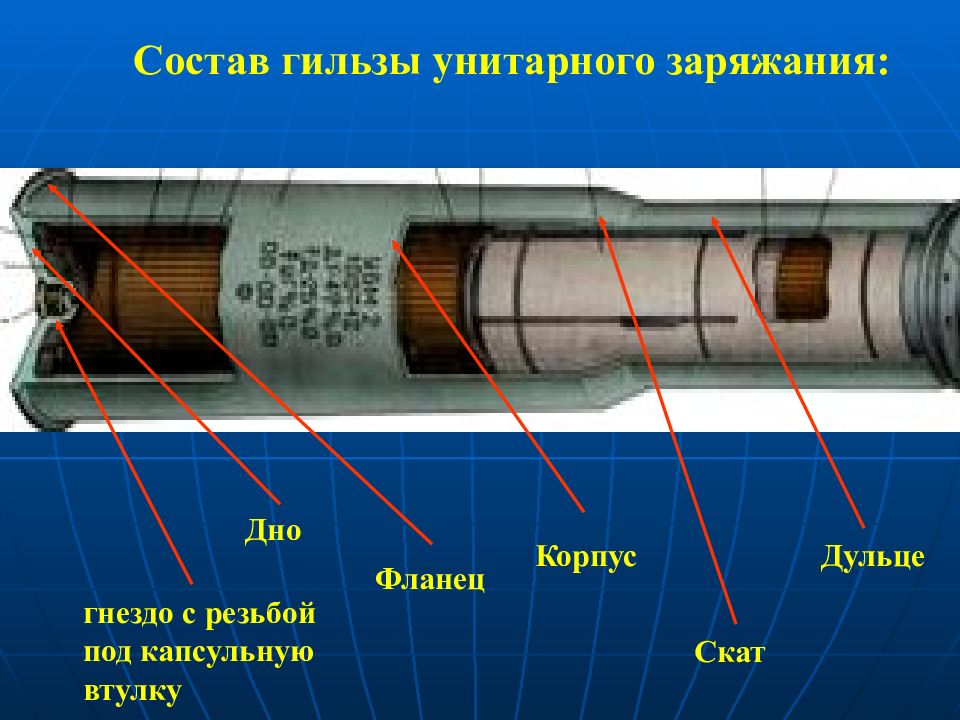

Состав гильзы унитарного заряжания: Дульце Скат Корпус Дно Фланец гнездо с резьбой под капсульную втулку
Состав гильзы раздельного гильзового заряжания: дульце корпус фланец донный срез гнездо под КВ
Средствами воспламенения называются элементы выстрела, предназна - ченные для воспламенения боевого заряда. Классификация средств воспламенения: 1) Ударные: - капсульные втулки; - ударные трубки. 2) Электрические. 3) Гальвано-ударные.

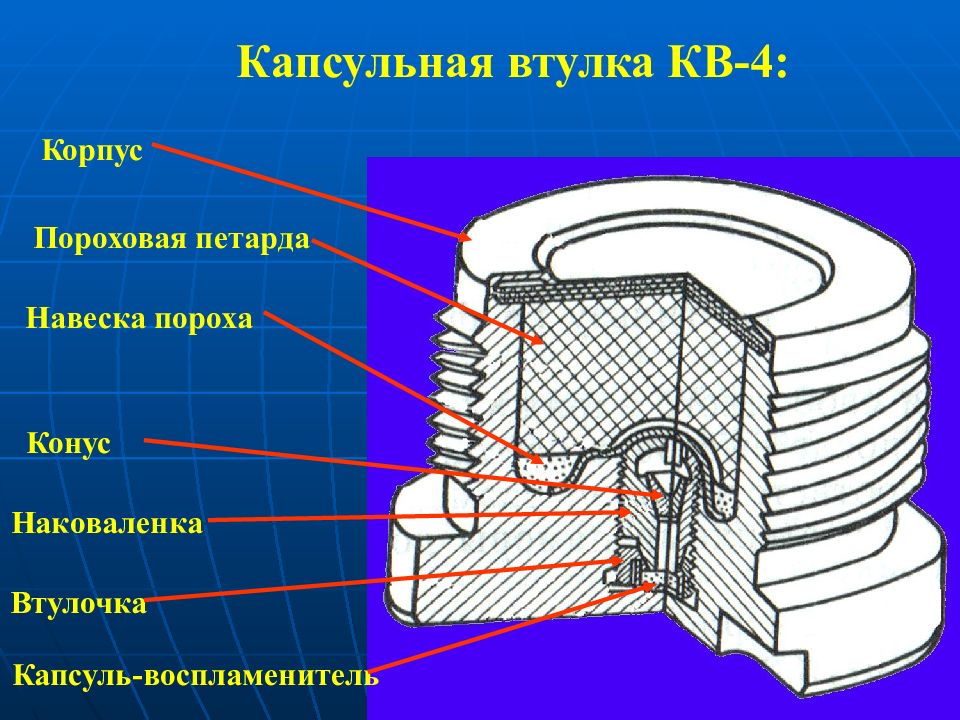

Капсульная втулка КВ-4: Капсуль-воспламенитель Втулочка Наковаленка Конус Навеска пороха Пороховая петарда Корпус
Ударная трубка УТ-36: Втулка Капсуль-воспламенитель Конус Вкладыш Пороховой заряд Корпус
Втулка гальвано-ударного действия ГУВ-7: Воспламенительное устройство ударного действия Электрозапал Конус Обтюрирующие устройство Пороховая петарда

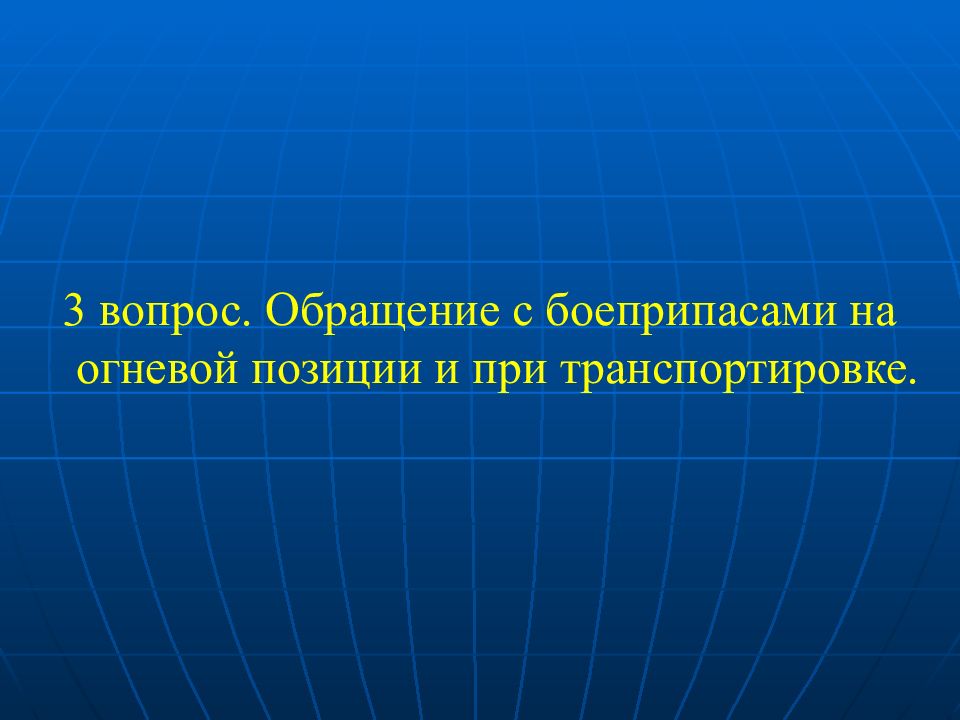

3 вопрос. Обращение с боеприпасами на огневой позиции и при транспортировке.

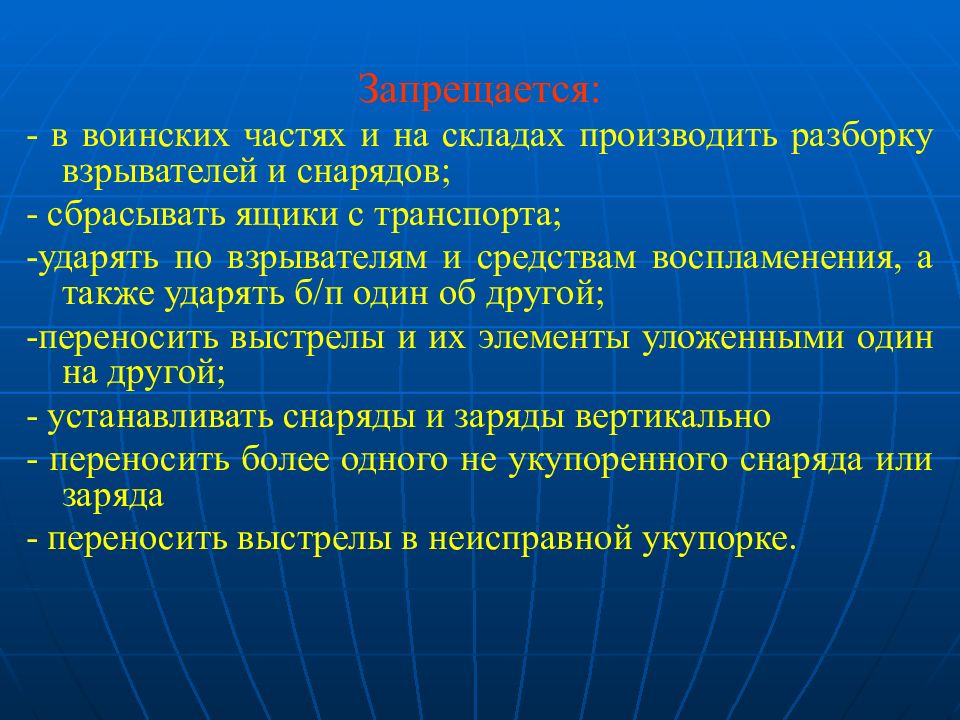

Запрещается: - в воинских частях и на складах производить разборку взрывателей и снарядов; - сбрасывать ящики с транспорта; -ударять по взрывателям и средствам воспламенения, а также ударять б/ п один об другой; -переносить выстрелы и их элементы уложенными один на другой; - устанавливать снаряды и заряды вертикально - переносить более одного не укупоренного снаряда или заряда - переносить выстрелы в неисправной укупорке.

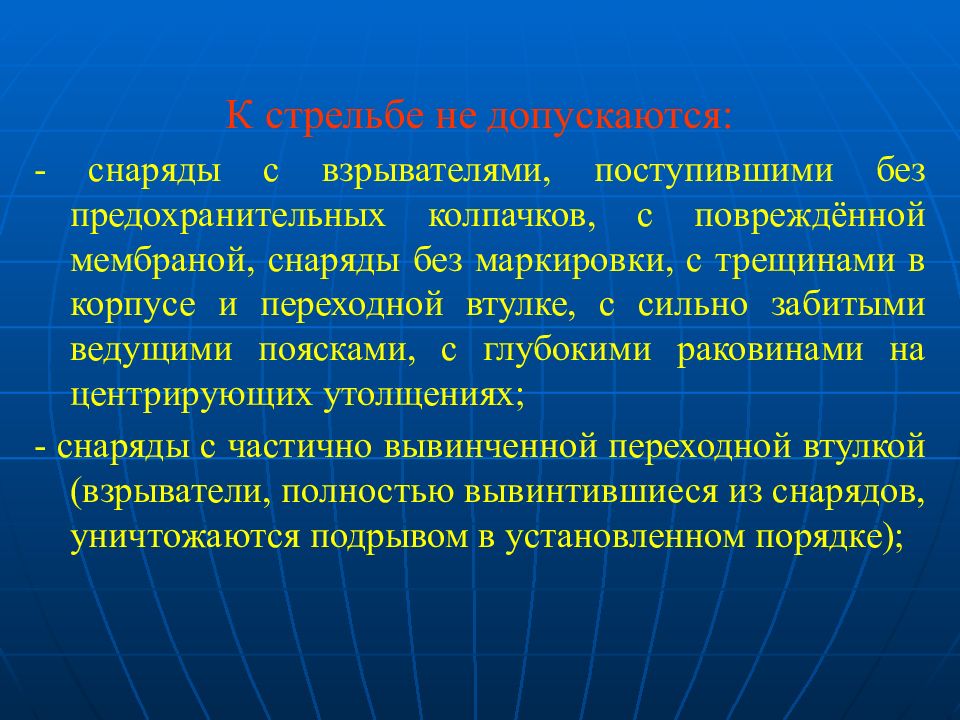

К стрельбе не допускаются: - снаряды с взрывателями, поступившими без предохранительных колпачков, с повреждённой мембраной, снаряды без маркировки, с трещинами в корпусе и переходной втулке, с сильно забитыми ведущими поясками, с глубокими раковинами на центрирующих утолщениях; - снаряды с частично вывинченной переходной втулкой (взрыватели, полностью вывинтившиеся из снарядов, уничтожаются подрывом в установленном порядке);

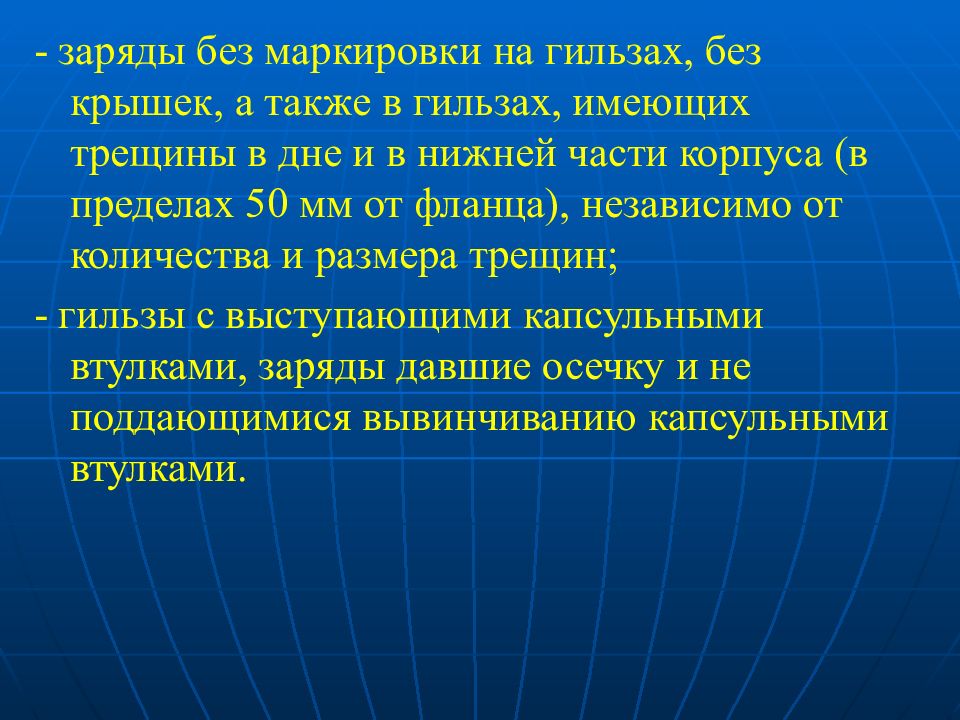

- заряды без маркировки на гильзах, без крышек, а также в гильзах, имеющих трещины в дне и в нижней части корпуса (в пределах 50 мм от фланца), независимо от количества и размера трещин; - гильзы с выступающими капсульными втулками, заряды давшие осечку и не поддающимися вывинчиванию капсульными втулками.

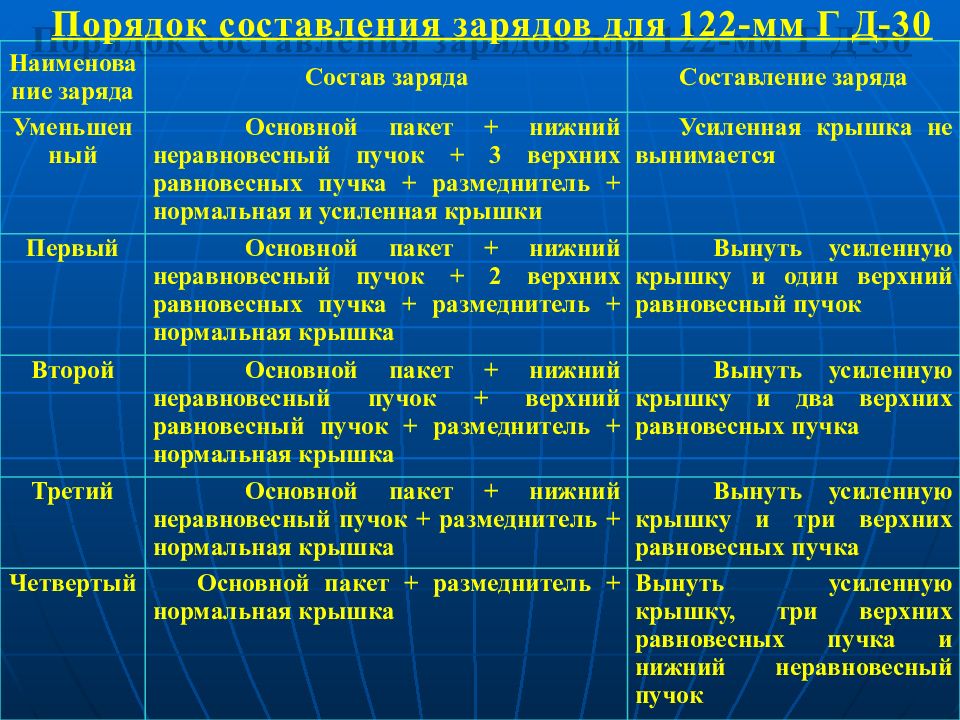

Наименование заряда Состав заряда Составление заряда Уменьшенный Основной пакет + нижний неравновесный пучок + 3 верхних равновесных пучка + размеднитель + нормальная и усиленная крышки Усиленная крышка не вынимается Первый Основной пакет + нижний неравновесный пучок + 2 верхних равновесных пучка + размеднитель + нормальная крышка Вынуть усиленную крышку и один верхний равновесный пучок Второй Основной пакет + нижний неравновесный пучок + верхний равновесный пучок + размеднитель + нормальная крышка Вынуть усиленную крышку и два верхних равновесных пучка Третий Основной пакет + нижний неравновесный пучок + размеднитель + нормальная крышка Вынуть усиленную крышку и три верхних равновесных пучка Четвертый Основной пакет + размеднитель + нормальная крышка Вынуть усиленную крышку, три верхних равновесных пучка и нижний неравновесный пучок Порядок составления зарядов для 122-мм Г Д-30

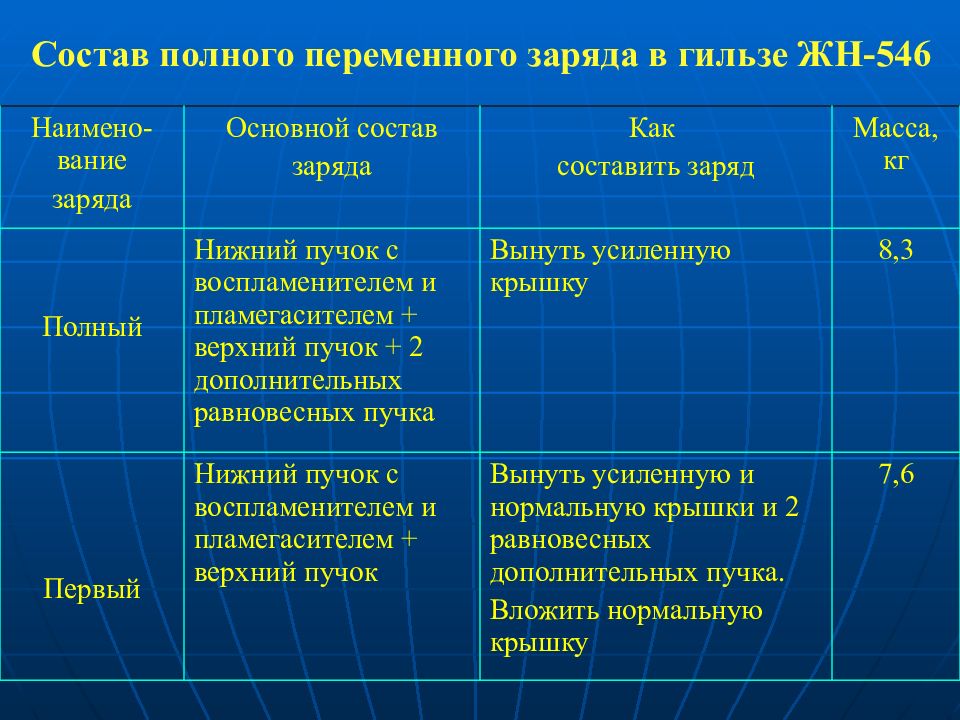

Состав полного переменного заряда в гильзе ЖН-546 Наимено-вание заряда Основной состав заряда Как составить заряд Масса, кг Полный Нижний пучок с воспламенителем и пламегасителем + верхний пучок + 2 дополнительных равновесных пучка Вынуть усиленную крышку 8,3 Первый Нижний пучок с воспламенителем и пламегасителем + верхний пучок Вынуть усиленную и нормальную крышки и 2 равновесных дополнительных пучка. Вложить нормальную крышку 7,6

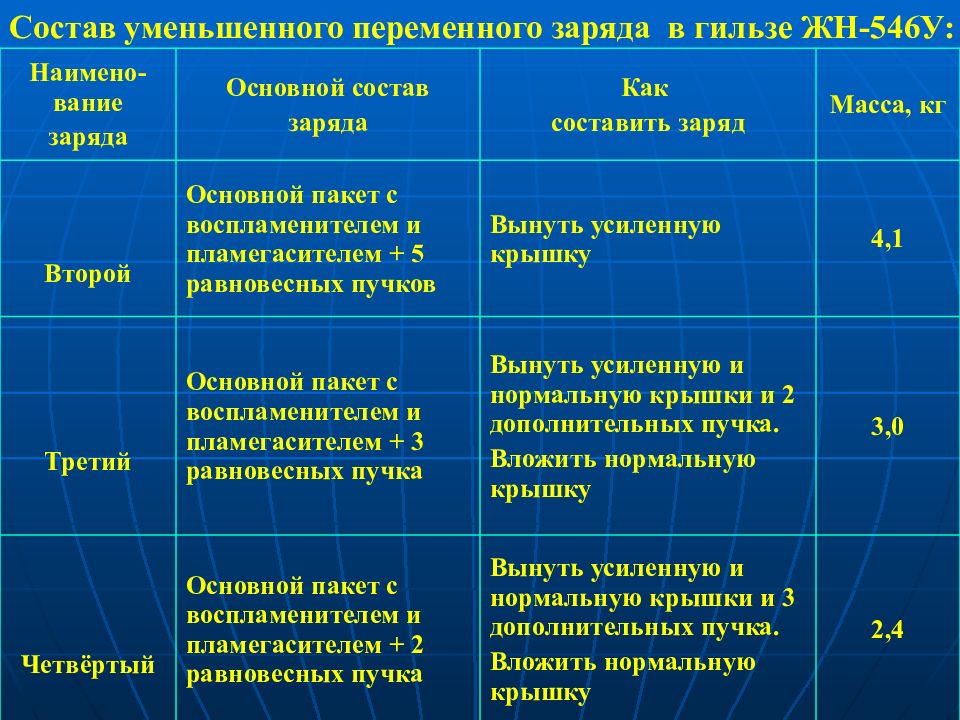

Состав уменьшенного переменного заряда в гильзе ЖН-546У: Наимено-вание заряда Основной состав заряда Как составить заряд Масса, кг Второй Основной пакет с воспламенителем и пламегасителем + 5 равновесных пучков Вынуть усиленную крышку 4,1 Третий Основной пакет с воспламенителем и пламегасителем + 3 равновесных пучка Вынуть усиленную и нормальную крышки и 2 дополнительных пучка. Вложить нормальную крышку 3,0 Четвёртый Основной пакет с воспламенителем и пламегасителем + 2 равновесных пучка Вынуть усиленную и нормальную крышки и 3 дополнительных пучка. Вложить нормальную крышку 2,4

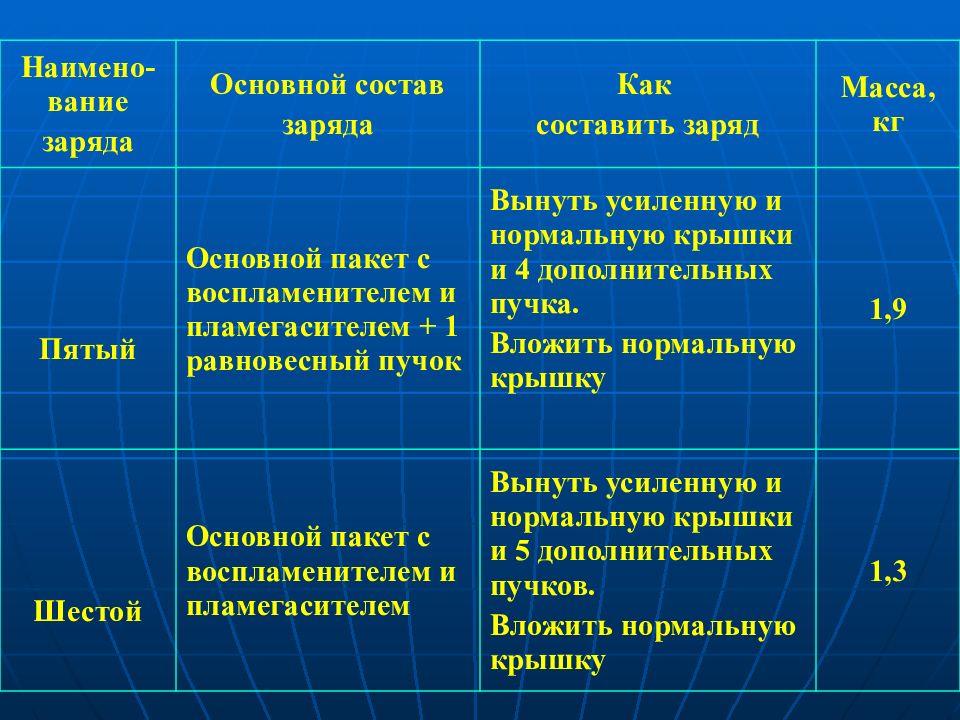

Наимено-вание заряда Основной состав заряда Как составить заряд Масса, кг Пятый Основной пакет с воспламенителем и пламегасителем + 1 равновесный пучок Вынуть усиленную и нормальную крышки и 4 дополнительных пучка. Вложить нормальную крышку 1,9 Шестой Основной пакет с воспламенителем и пламегасителем Вынуть усиленную и нормальную крышки и 5 дополнительных пучков. Вложить нормальную крышку 1,3

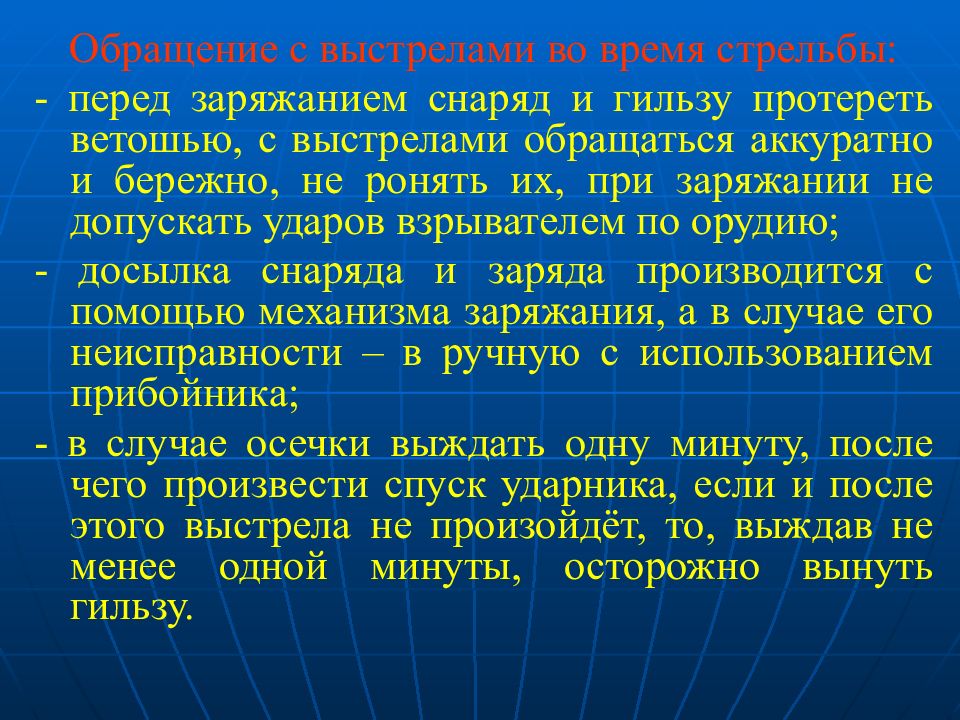

Обращение с выстрелами во время стрельбы: - перед заряжанием снаряд и гильзу протереть ветошью, с выстрелами обращаться аккуратно и бережно, не ронять их, при заряжании не допускать ударов взрывателем по орудию; - досылка снаряда и заряда производится с помощью механизма заряжания, а в случае его неисправности – в ручную с использованием прибойника ; - в случае осечки выждать одну минуту, после чего произвести спуск ударника, если и после этого выстрела не произойдёт, то, выждав не менее одной минуты, осторожно вынуть гильзу.
Обращение с боеприпасами после стрельбы: - разряжание гаубицы производится только выстрелом; - транспортировка заряженной гаубицы запрещена ; - нахождение выстрела в разогретом стволе орудия более 10 мин. является ОПАСНЫМ ; - неизрасходованные снаряды и заряды укладываются в ящики и отправляются в места их хранения.

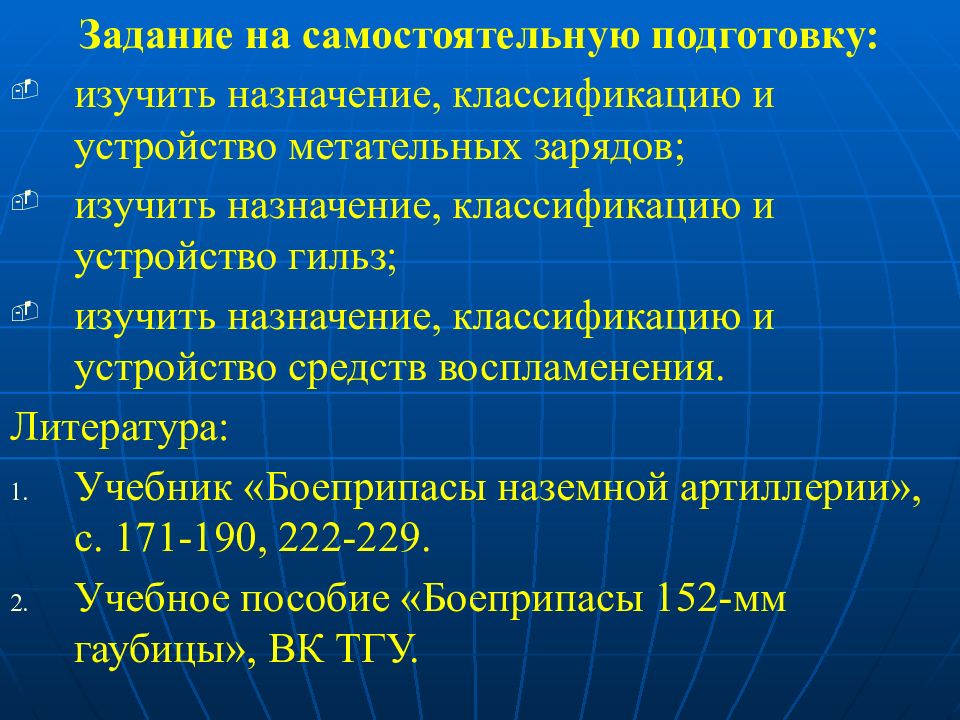

Задание на самостоятельную подготовку: изучить назначение, классификацию и устройство метательных зарядов; изучить назначение, классификацию и устройство гильз; изучить назначение, классификацию и устройство средств воспламенения. Литература: Учебник «Боеприпасы наземной артиллерии», с. 171-190, 222-229. Учебное пособие «Боеприпасы 152-мм гаубицы», ВК ТГУ.
