Занятие 1. Огневой способ взрывания и его характеристика. Требования безопасности при огневом способе взрывания.
Основная 1. Учебник сержанта инженерных войск. Изд. 2008г. Минск, МО РБ. 2. Г.А.Матин. Способы взрывания зарядов взрывчатых веществ. Изд. 2002г. Минск. 3. Военно-инженерная подготовка. И.А. Мисурагин, В.В. Балута. МО РБ. Минск 2008 год. Дополнительная 4."Руководство по подрывным работам". Воениздат, 1969г.
1. Изучить средства и принадлежности, применяемые при огневом способе взрывания. 2. Изучить требования безопасности при огневом способе взрывания. 3. Научить изготавливать зажигательные трубки и сети из ДШ, выработать практические навыки в их изготовлении и воспламенении. 4. Воспитывать у обучаемых ответственность при проведении подрывных работ.
1. Характеристика огневого способа взрывания. Средства взрывания и принадлежности, их устройство и характеристики. 2. Зажигательные трубки, их характеристика, порядок изготовления и способы воспламенения. 3. Детонирующий шнур и его применение. Сети из детонирующего шнура, их виды и правила изготовления. 4.Требования безопасности при огневом способе взрывания. 5. Организация подготовки и проведения занятий по подрывному делу.
Характеристика огневого способа взрывания. Средства взрывания и принадлежности, их устройство и характеристики.

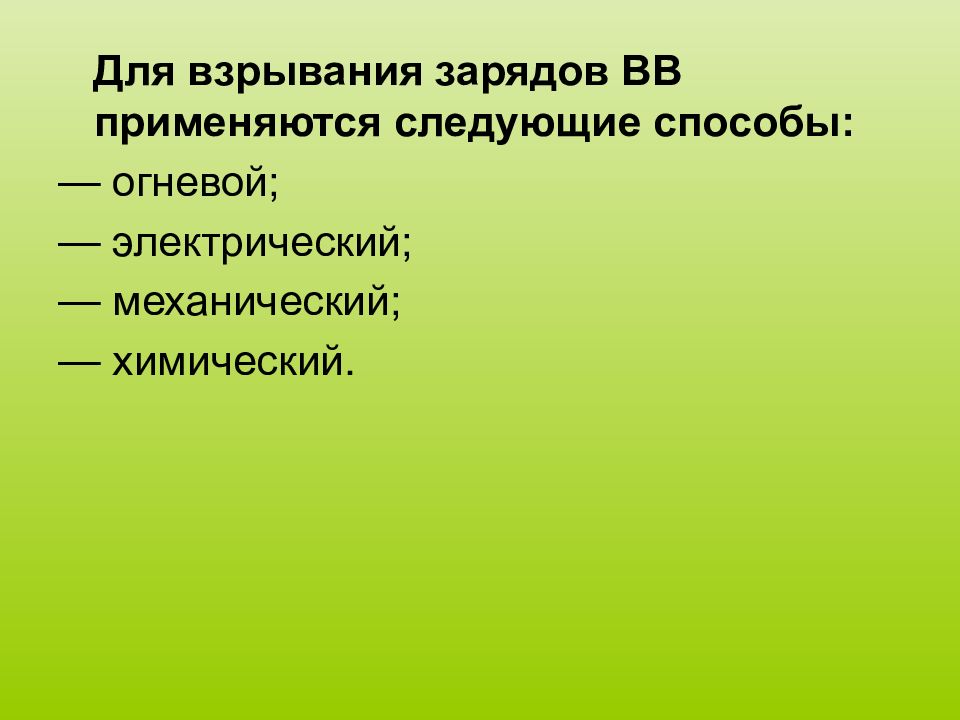

Для взрывания зарядов ВВ применяются следующие способы: — огневой; — электрический; — механический; — химический.
Огневой способ применяется для взрывания одиночных зарядов ВВ или для разновременного взрывания серий зарядов, когда взрыв одного из них не может повредить другому заряду или другой серии.
ПРЕИМУЩЕСТВА: - ПРОСТ В ИСПОЛНЕНИИ; - ПОЗВОЛЯЕТ СЧИТАТЬ ВЗРЫВАЮЩИЕСЯ ЗАРЯДЫ; - ОБЕСПЕЧИВАЕТ НУЖНУЮ ПОСЛЕДОВАТЕЛЬНОСТЬ ИХ ВЗРЫВАНИЯ. НЕДОСТАТКИ: ПОВЫШЕННАЯ ОПАСНОСТЬ ДЛЯ ВЗРЫВНИКА, ТАК КАК ЗАЖИГАНИЕ ОТРЕЗКОВ ОГНЕПРОВОДНОГО ШНУРА ПРОИЗВОДИТСЯ НЕПОСРЕДСТВЕННО У ВЗРЫВАЕМЫХ ЗАРЯДОВ И ПРИ НЕДОСТАЧНОЙ ДОБРОКАЧЕСТВЕННОСТИ ШНУРА ВОЗМОЖНЫ ПРЕЖДЕВРЕМЕННЫЕ ИЛИ ЗАТЯЖНЫЕ ВЗРЫВЫ; НЕВОЗМОЖНО ПРОВЕРИТЬ КАЧЕСТВО ПОДГОТОВКИ ЗАРЯДОВ; НЕЛЬЗЯ ОДНОВРЕМЕННО ВЗОРВАТЬ НЕСКОЛЬКО ЗАРЯДОВ; ВОЗМОЖНЫ ПОВРЕЖДЕНИЯ ЗАРЯДОВ ШНУРА И ОДНОГО ЗАРЯДА ВЗРЫВОМ ДРУГОГО; СЛОЖНОСТИ ПРИ ВЗРЫВАНИИ БОЛЬШОГО КОЛИЧЕСТВА ЗАРЯДОВ.
9 Детонирующий шнур Огнепроводный шнур Воспламенительный (тлеющий) фитиль Капсюль-детонатор Спички

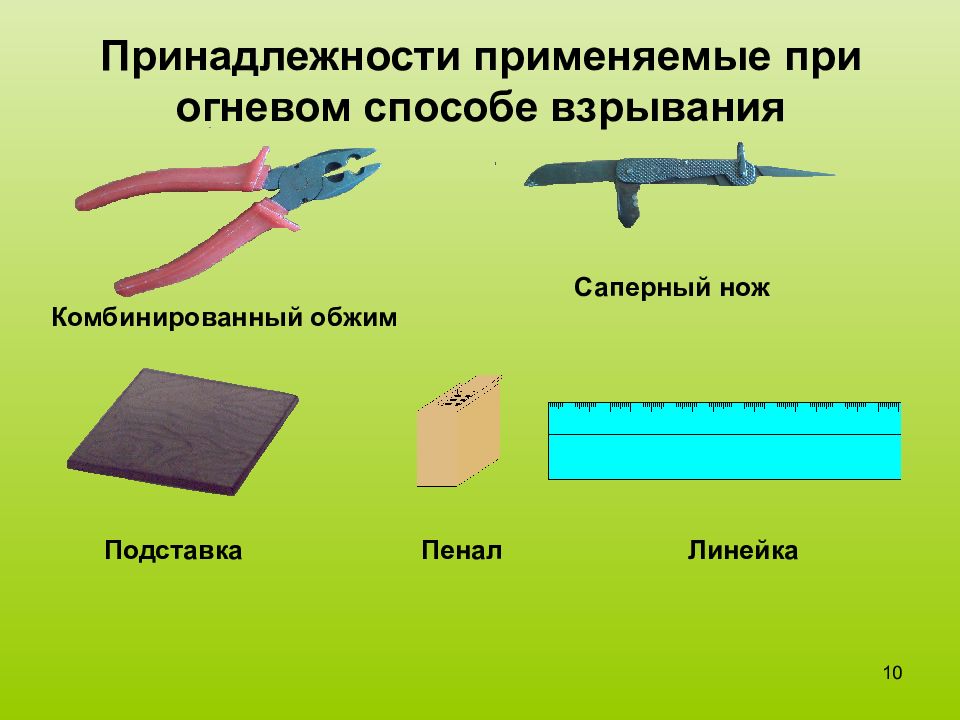

10 Принадлежности применяемые при огневом способе взрывания Пенал Комбинированный обжим Линейка Подставка Саперный нож
11 Капсюли-детонаторы применяются для инициирования(возбуждения детонации ) зарядов взрывчатого вещества Общий вид Капсюли-детонаторы
12 Характеристики капсюлей-детонаторов Наименование Материал гильзы Заряд Вес ВВ,г Диаметр гильзы, мм Длина гильзы, мм Расстояние от открытого конца гильзы до поверхности чашечки наружный внутренний КД №8 А Алюминий ТНРС, Азид свинца 0,10 0,20 6,8-7,05 6,3-6,5 45,5-48,5 17-23 Тетрил, ТЭН или гексоген 1,02 КД №8 М* Медь Гремучая ртуть 0,50 6,8-7,05 6,3-6,5 47-51 17-23 КД № 8С* Сталь Тетрил, ТЭН или гексоген 1,02 7,0-7,2 6,3-6,5 47-51 17-23 КД №8Б* Бумага 7,35-7,65 6,3-6,5 47-51 17-23 *Применяются в народном хозяйстве, в мирное время на снабжение войск не поступают.

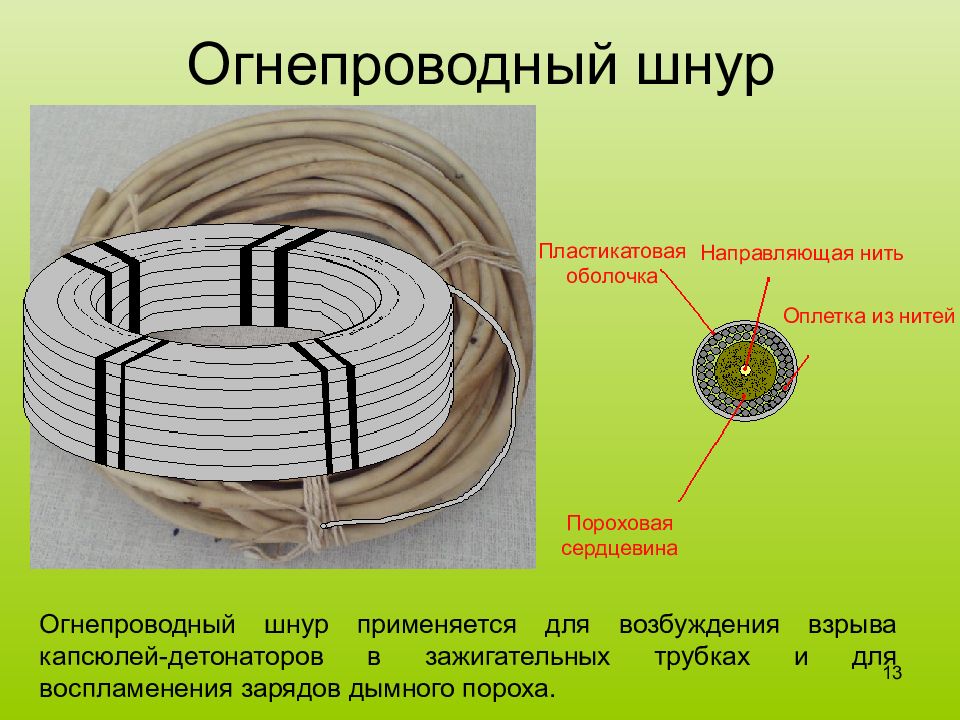

13 Огнепроводный шнур Огнепроводный шнур применяется для возбуждения взрыва капсюлей-детонаторов в зажигательных трубках и для воспламенения зарядов дымного пороха. Пластикатовая оболочка Пороховая сердцевина Оплетка из нитей Направляющая нить

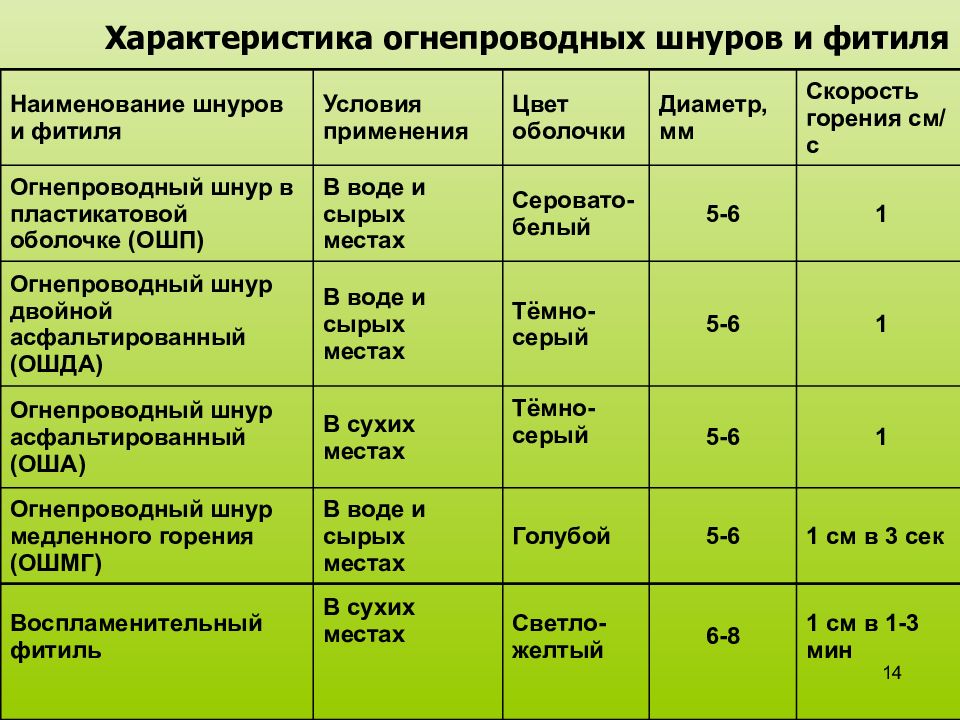

14 Наименование шнуров и фитиля Условия применения Цвет оболочки Диаметр, мм Скорость горения см/с Огнепроводный шнур в пластикатовой оболочке (ОШП) В воде и сырых местах Серовато-белый 5-6 1 Огнепроводный шнур двойной асфальтированный (ОШДА) В воде и сырых местах Тёмно-серый 5-6 1 Огнепроводный шнур асфальтированный (ОША) В сухих местах Тёмно-серый 5-6 1 Огнепроводный шнур медленного горен и я (ОШМГ) В воде и сырых местах Голубой 5-6 1 см в 3 сек Воспламенительный фитиль В сухих местах Светло-желтый 6-8 1 см в 1-3 мин Характеристика огнепроводных шнуров и фитиля

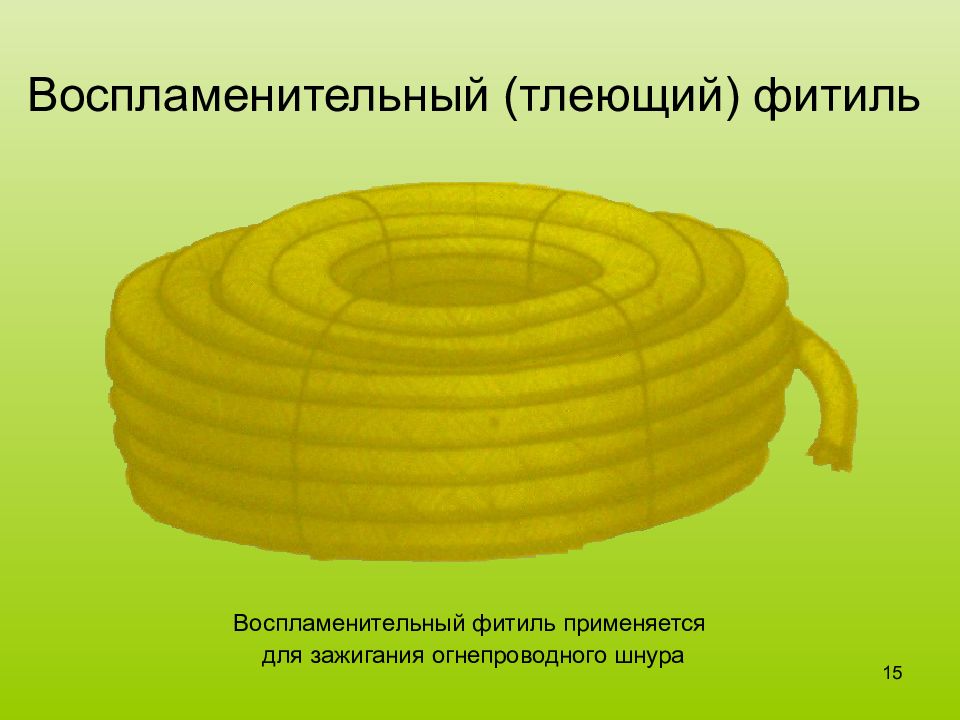

15 Воспламенительный (тлеющий) фитиль Воспламенительный фитиль применяется для зажигания огнепроводного шнура
Характеристика огневого способа взрывания. Средства взрывания и принадлежности, их устройство и характеристики.
Для чего применяется огневой способ взрывания. 17
Для чего предназначен капсюль – детонатор. 18
Для чего предназначен огнепроводный шнур. 19
Зажигательные трубки, их характеристика, порядок изготовления и способы воспламенения.
21 Наименование шнуров и фитиля Условия применения Цвет оболочки Диаметр, мм Скорость горения см/с Огнепроводный шнур в пластикатовой оболочке (ОШП) В воде и сырых местах Серовато-белый 5-6 1 Огнепроводный шнур двойной асфальтированный (ОШДА) То же Тёмно-серый 5-6 1 Огнепроводный шнур асфальтированный (ОША) В сухих местах Тёмно-серый 5-6 1 Воспламенительный фитиль То же Светло-желтый 6-8 1 см в 1-3 мин Огнепроводный шнур медленного горен и я (ОШМГ) В воде и сырых местах Голубой 5-6 1 см в 3 сек Характеристика огнепроводных шнуров и фитиля

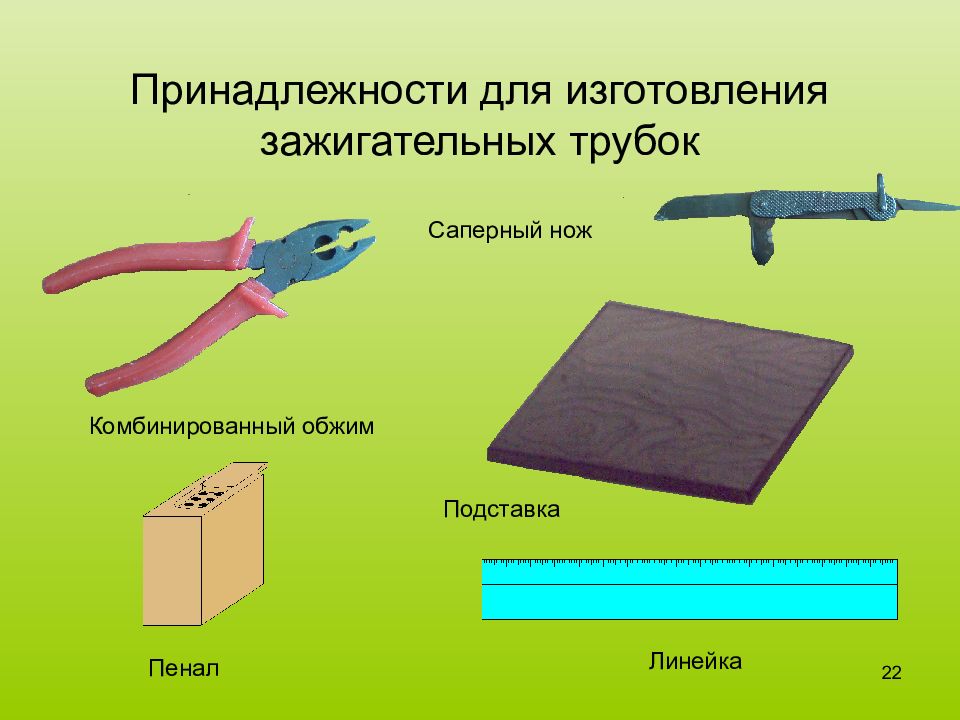

22 Принадлежности для изготовления зажигательных трубок Комбинированный обжим Пенал Линейка Подставка Саперный нож

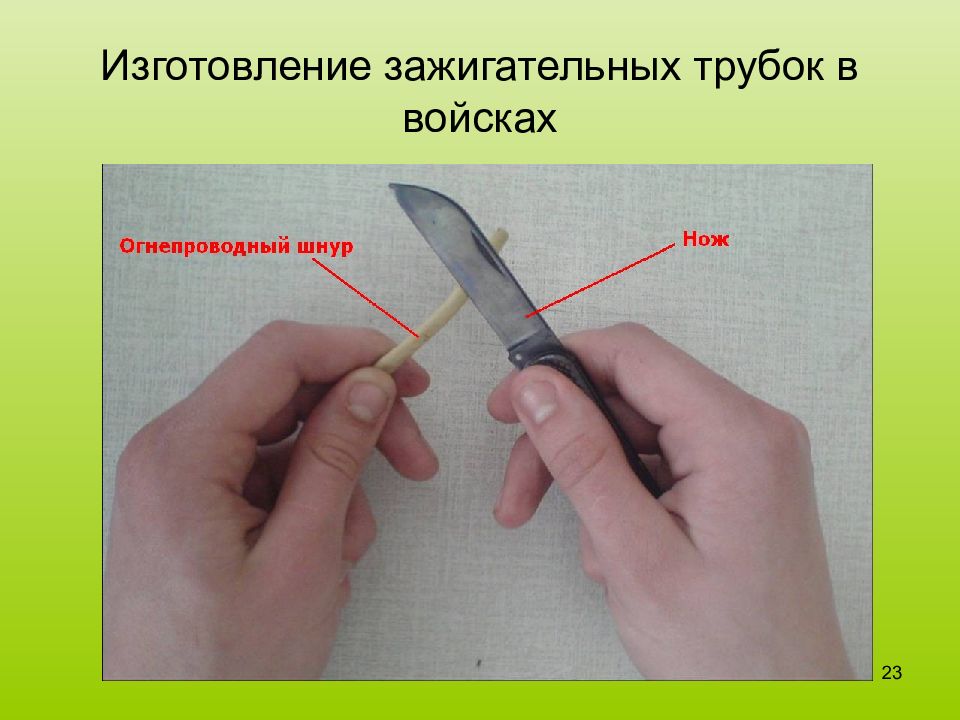

23 Изготовление зажигательных трубок в войсках

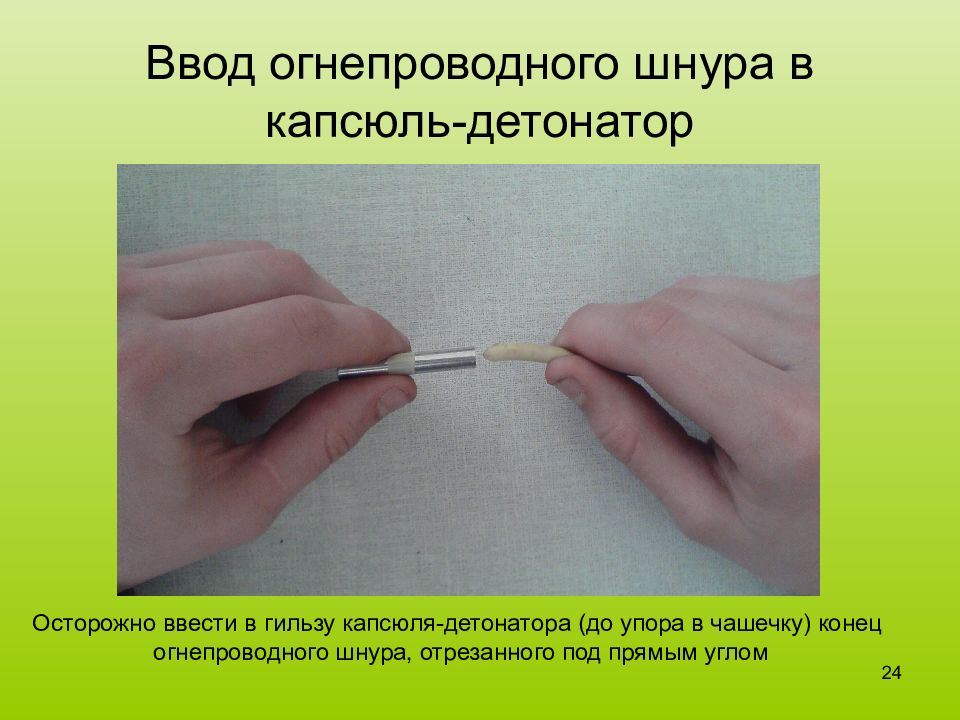

24 Ввод огнепроводного шнура в капсюль-детонатор Осторожно ввести в гильзу капсюля-детонатора (до упора в чашечку) конец огнепроводного шнура, отрезанного под прямым углом

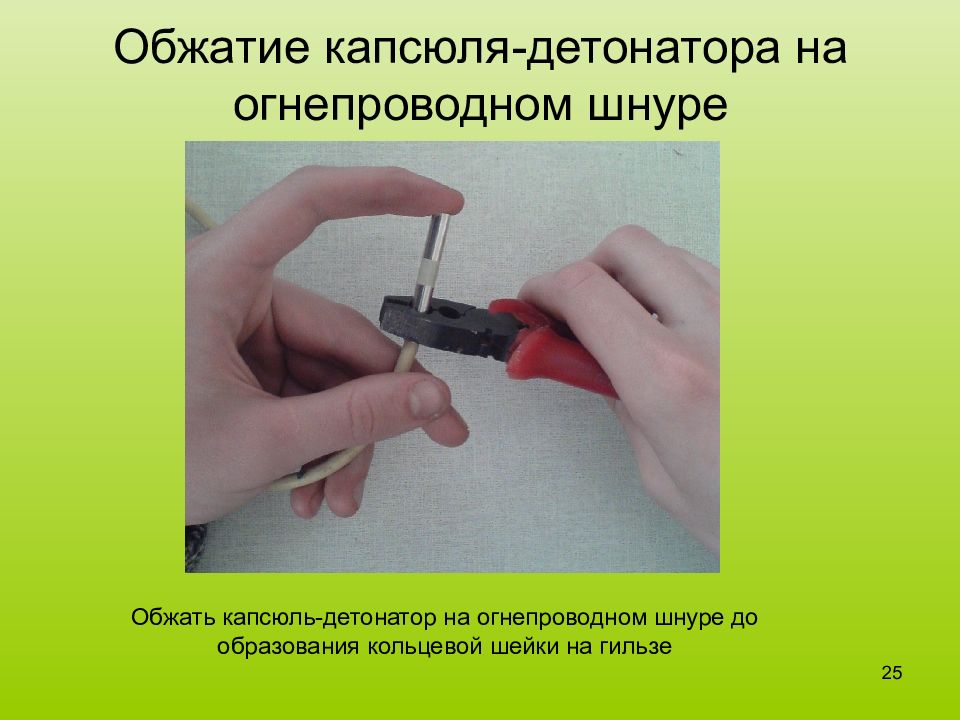

25 Обжатие капсюля-детонатора на огнепроводном шнуре Обжать капсюль-детонатор на огнепроводном шнуре до образования кольцевой шейки на гильзе

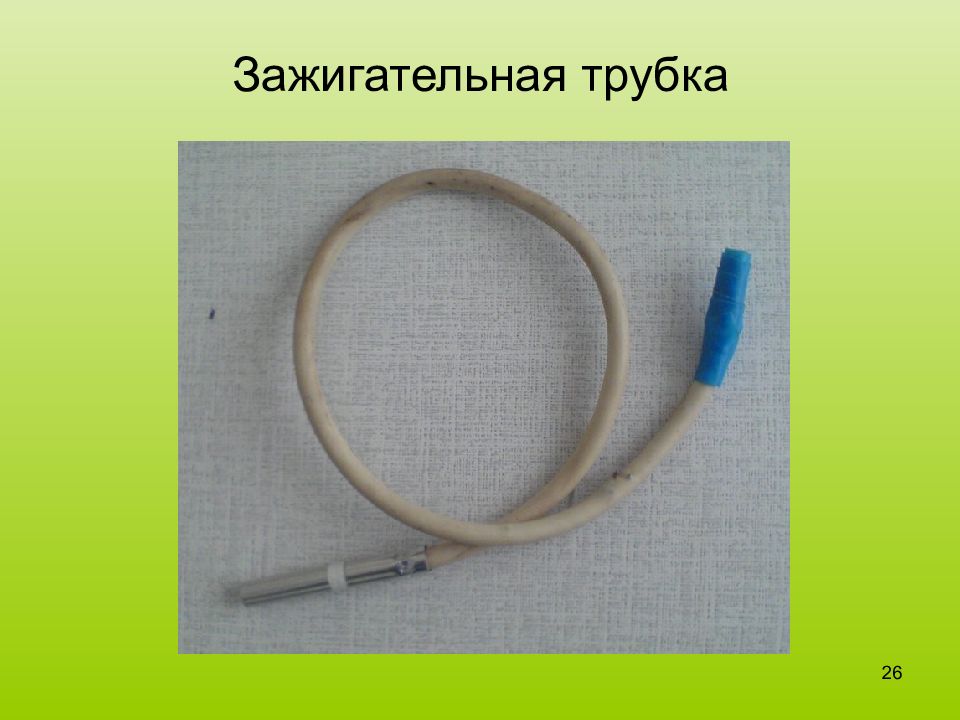

26 Зажигательная трубка

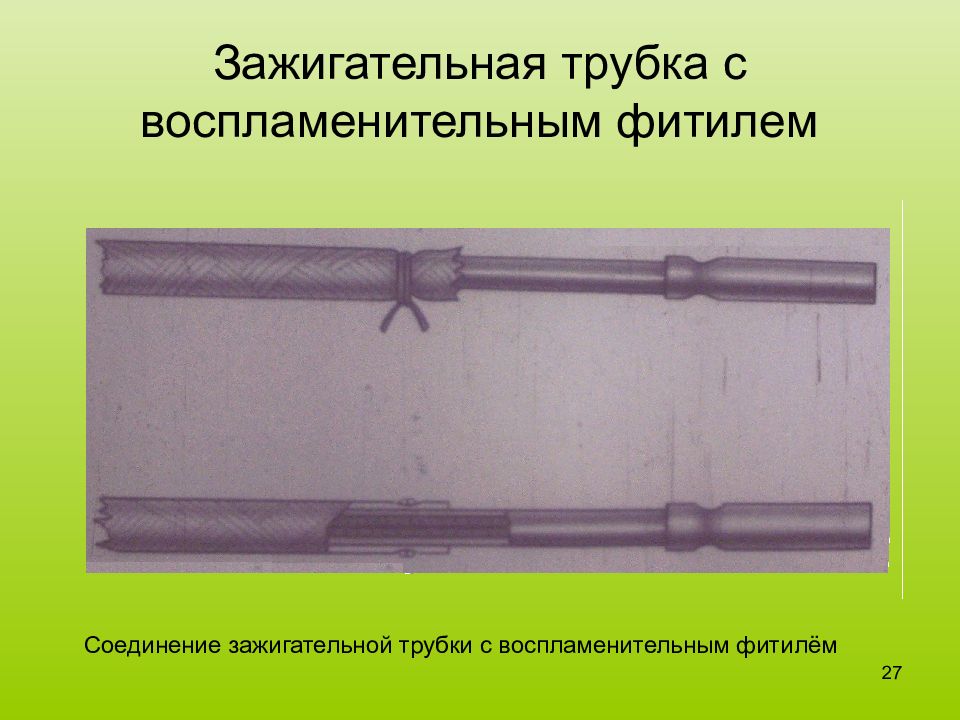

27 Зажигательная трубка с воспламенительным фитилем Соединение зажигательной трубки с воспламенительным фитилём

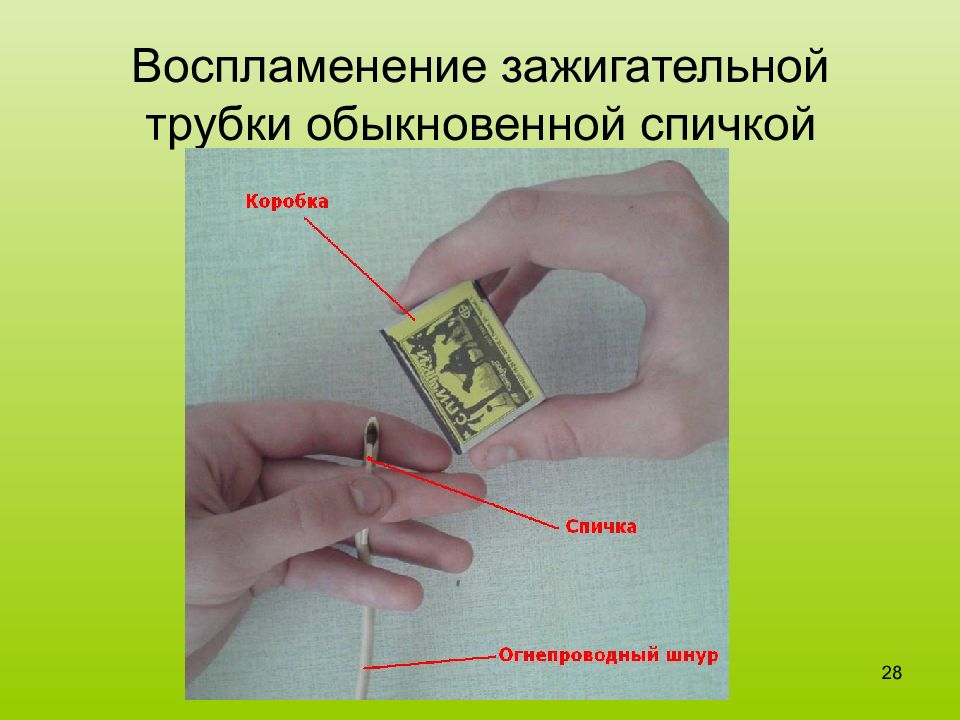

28 В оспламенение зажигательной трубки обыкновенной спичкой

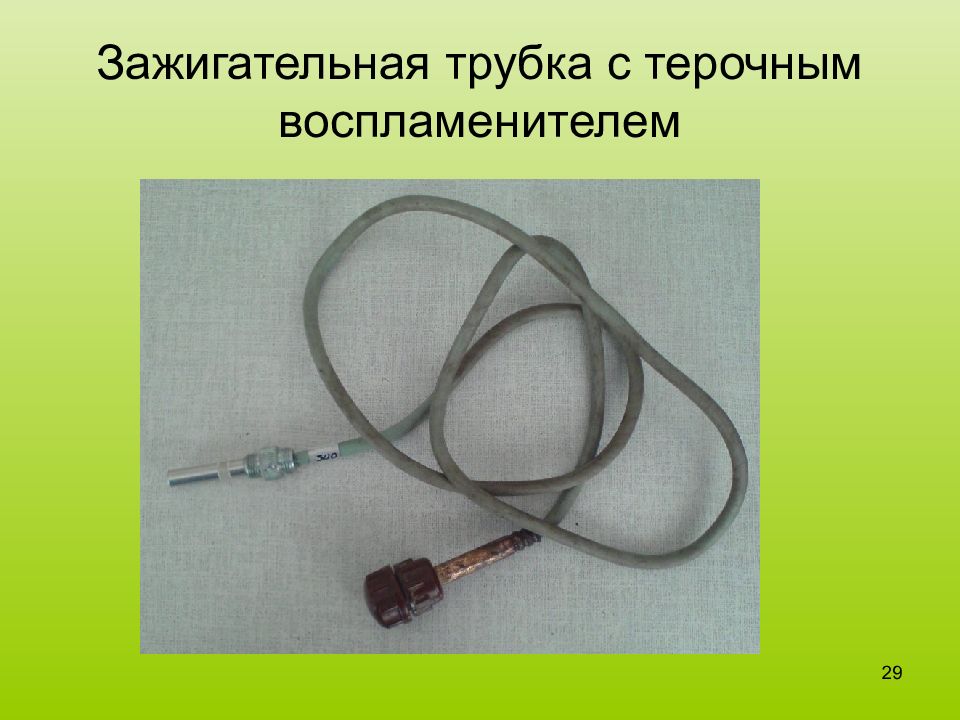

29 Зажигательная трубка с терочным воспламенителем
30 Наименование зажигательных трубок Характеристики ЗТП-50 ЗТП-150 ЗТП-300 Время замедления взрыва, с -на воздухе 50 150 360 -в воде на глубине 5 м 40 100 300 Длина, см 55 150 100 Вес, г 50 75 65 Цвет огнепроводного шнура Серовато-белый Голубой* * Зажигательные трубки ЗТП-300 первых выпусков имеют огнепроводный шнур серовато-белого цвета. Характеристика зажигательных трубок
31 Зажигательная трубка с терочным воспламенителем в разрезе

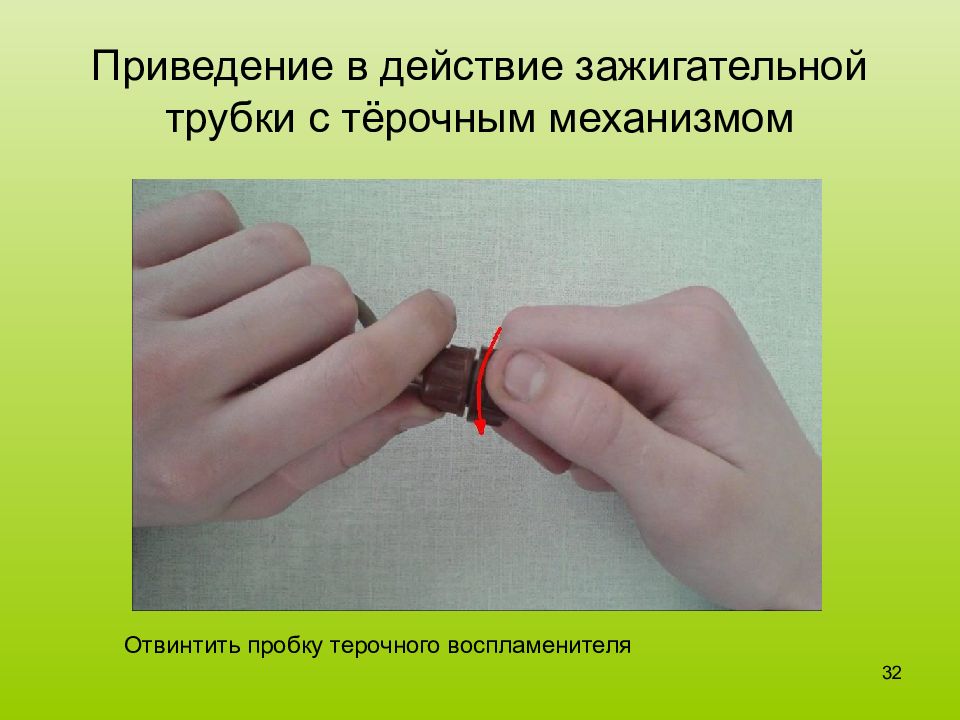

32 Приведение в действие зажигательной трубки с тёрочным механизмом Отвинтить пробку терочного воспламенителя
33 Удерживать воспламенитель левой рукой за корпус, правой выдернуть рывком пробку с тёркой
34 Зажигательная трубка с механическим воспламенителем
35 Зажигательная трубка с механическим воспламенителем в разрезе

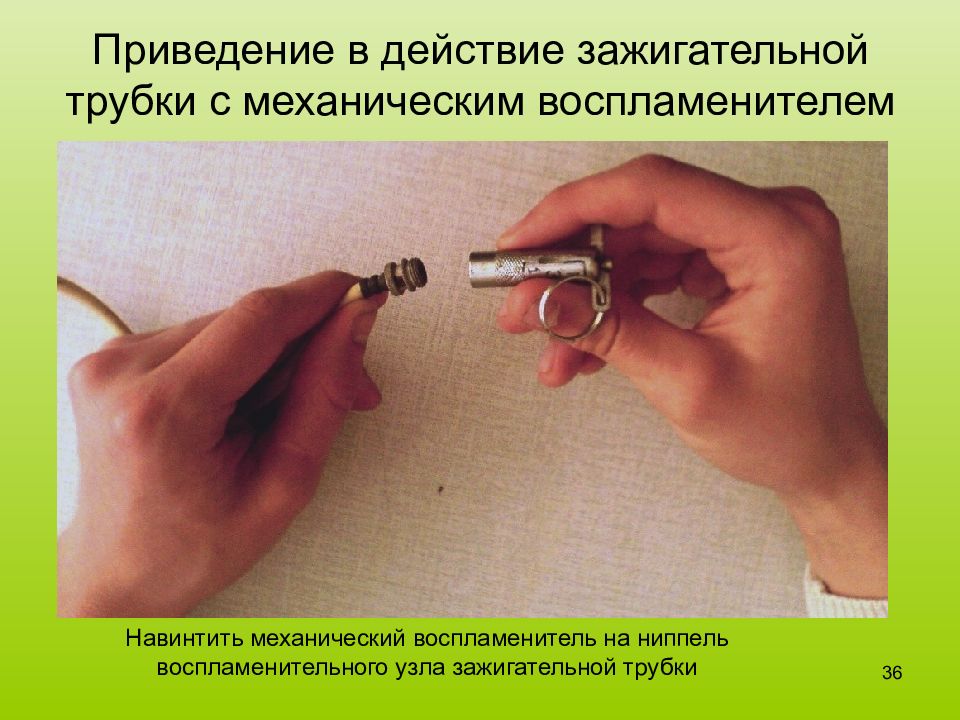

36 Приведение в действие зажигательной трубки с механическим воспламенителем Навинтить механический воспламенитель на ниппель воспламенительного узла зажигательной трубки

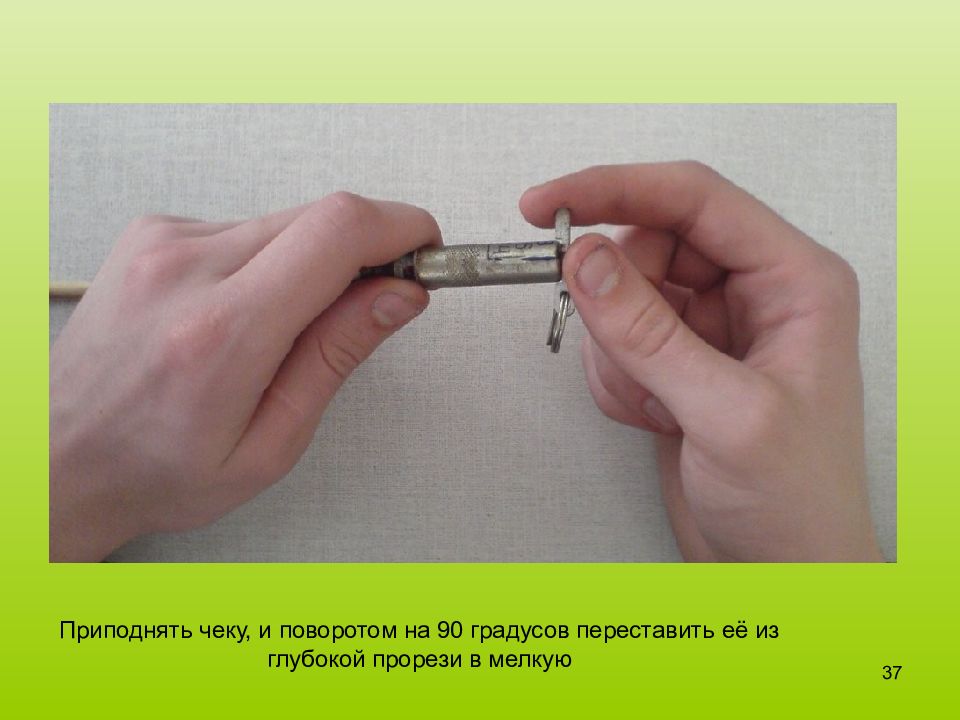

37 Приподнять чеку, и поворотом на 90 градусов переставить её из глубокой прорези в мелкую

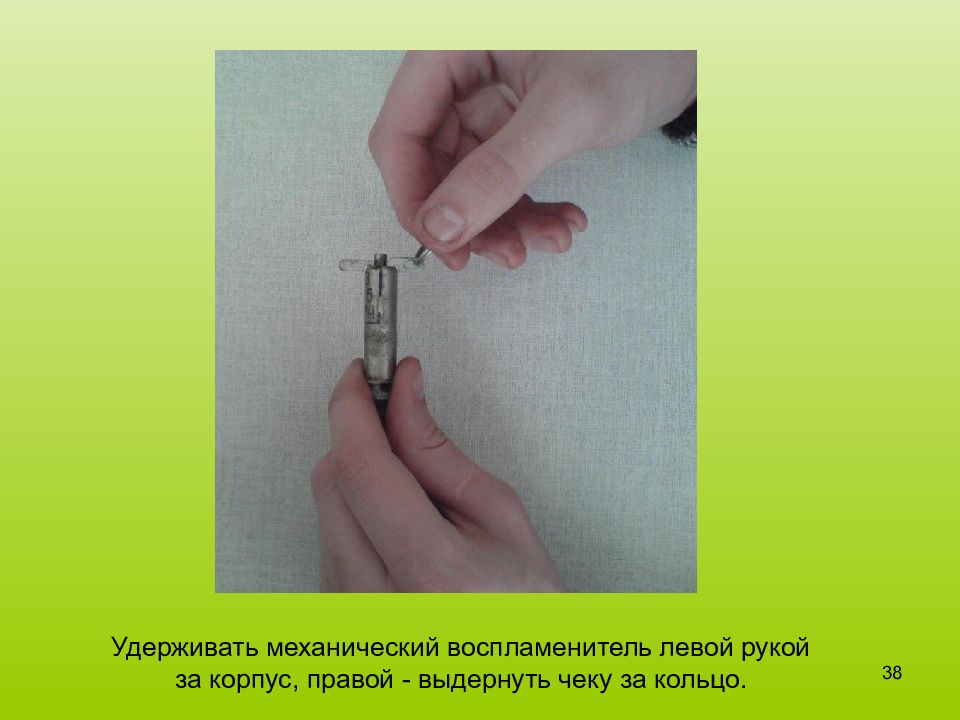

38 Удерживать механический воспламенитель левой рукой за корпус, правой - выдернуть чеку за кольцо.

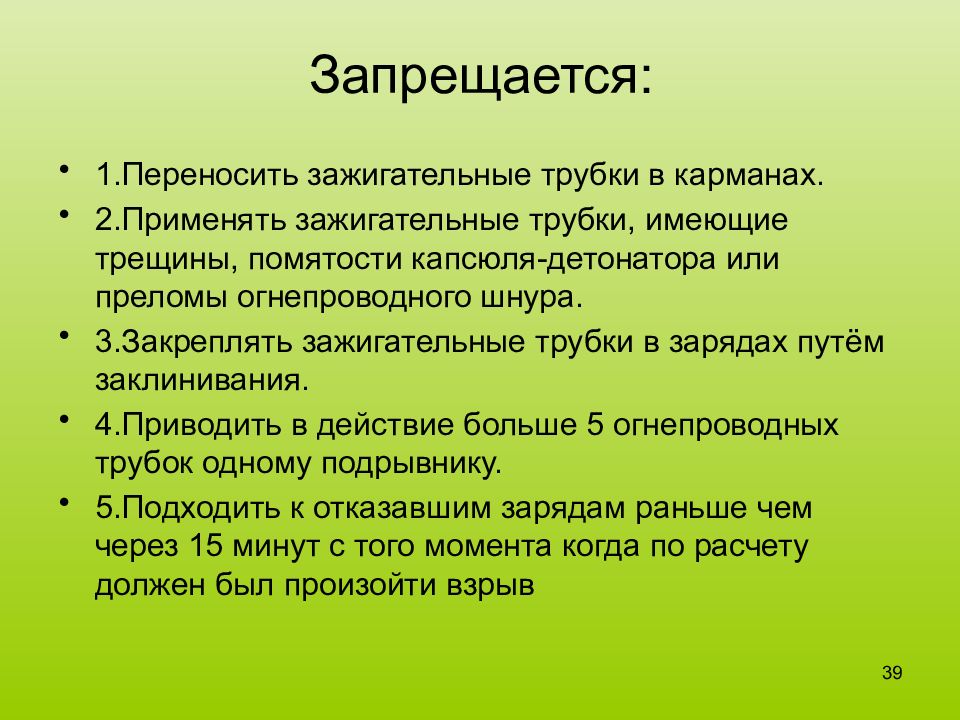

39 Запрещается: 1.Переносить зажигательные трубки в карманах. 2.Применять зажигательные трубки, имеющие трещины, помятости капсюля-детонатора или преломы огнепроводного шнура. 3.Закреплять зажигательные трубки в зарядах путём заклинивания. 4.Приводить в действие больше 5 огнепроводных трубок одному подрывнику. 5.Подходить к отказавшим зарядам раньше чем через 15 минут с того момента когда по расчету должен был произойти взрыв
Зажигательные трубки, их характеристика, порядок изготовления и способы воспламенения.
Дать характеристику зажигательных трубок изготавливаемых в промышленности. 41
Детонирующий шнур и его применение. Сети из детонирующего шнура, их виды и правила изготовления.

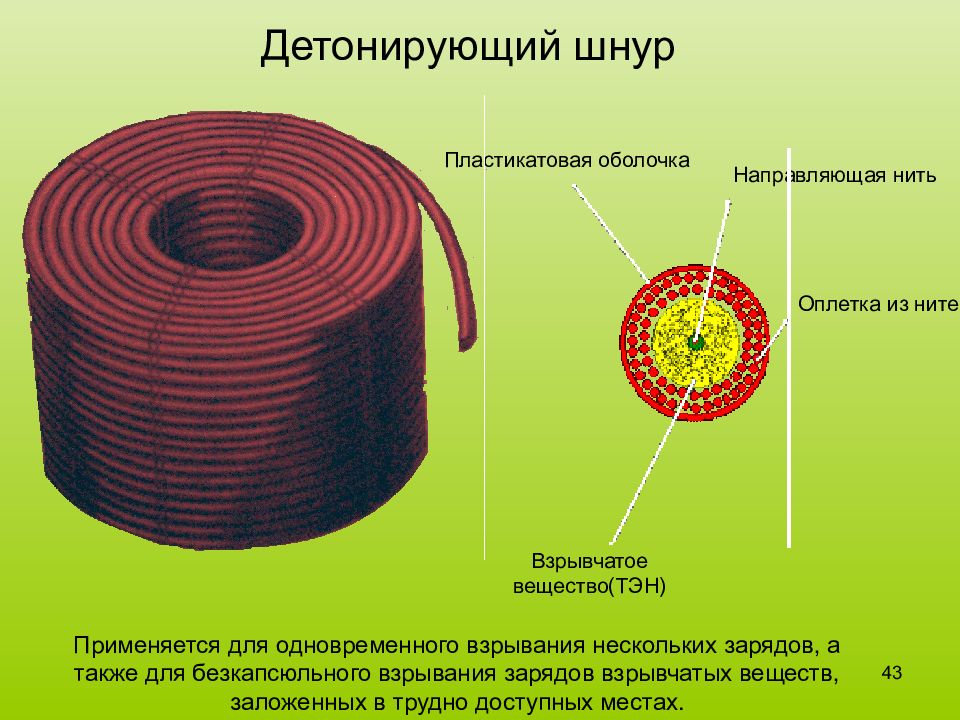

43 Детонирующий шнур Применяется для одновременного взрывания нескольких зарядов, а также для безкапсюльного взрывания зарядов взрывчатых веществ, заложенных в трудно доступных местах. Пластикатовая оболочка Направляющая нить Оплетка из нитей Взрывчатое вещество(ТЭН)

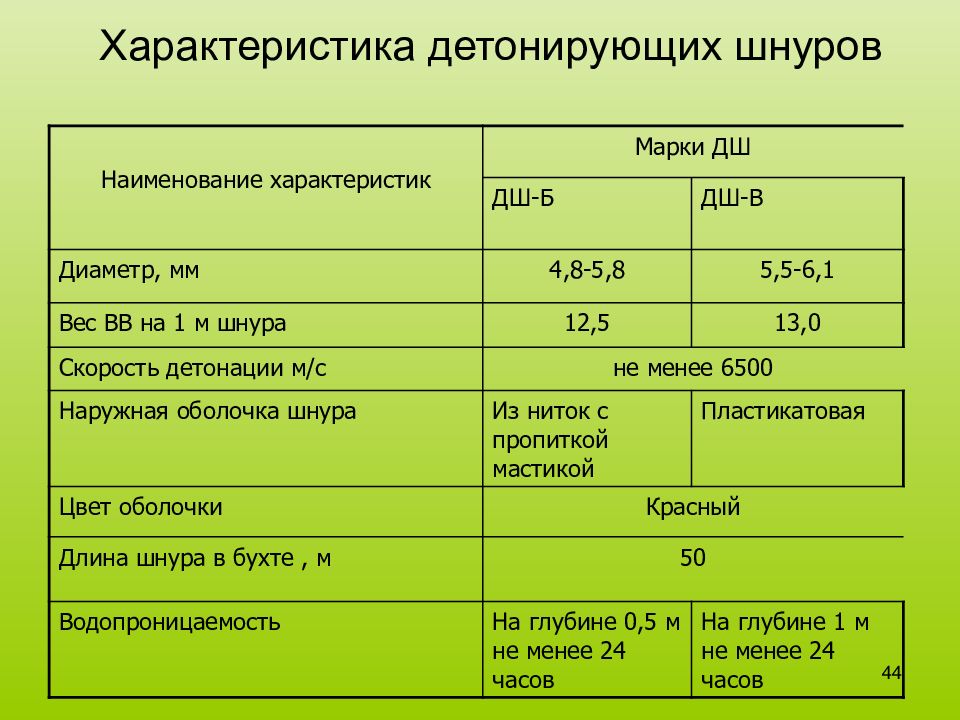

44 Характеристика детонирующих шнуров Наименование характеристик Марки ДШ ДШ-Б ДШ-В Диаметр, мм 4,8-5,8 5,5-6,1 Вес ВВ на 1 м шнура 12,5 13,0 Скорость детонации м/с не менее 6500 Наружная оболочка шнура Из ниток с пропиткой мастикой Пластикатовая Цвет оболочки Красный Длина шнура в бухте, м 50 Водопроницаемость На глубине 0,5 м не менее 24 часов На глубине 1 м не менее 24 часов

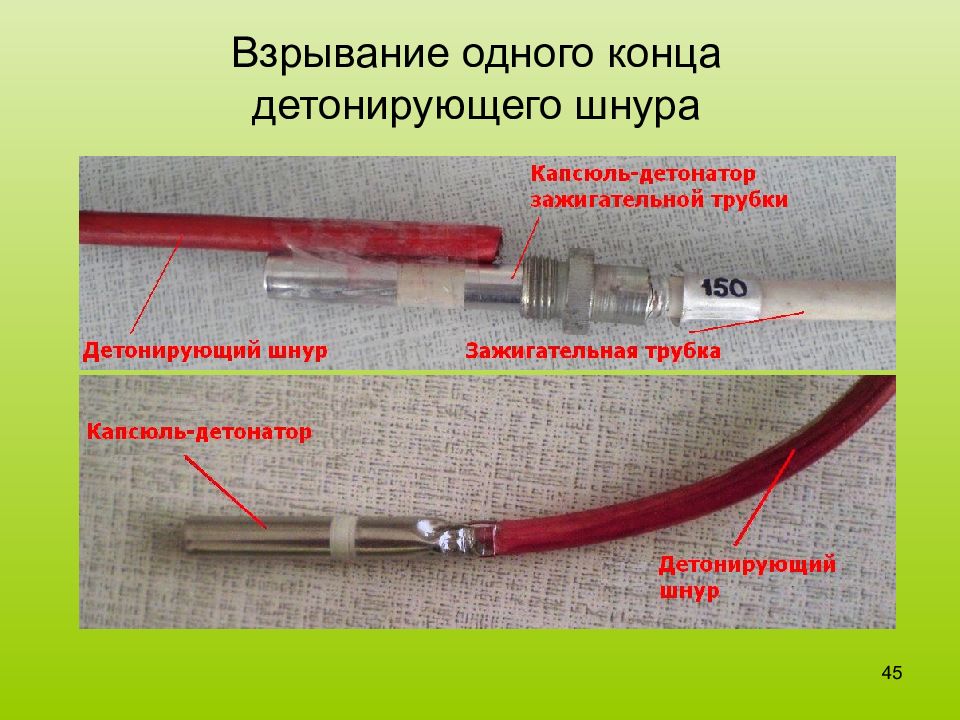

45 Взрывание одного конца детонирующего шнура

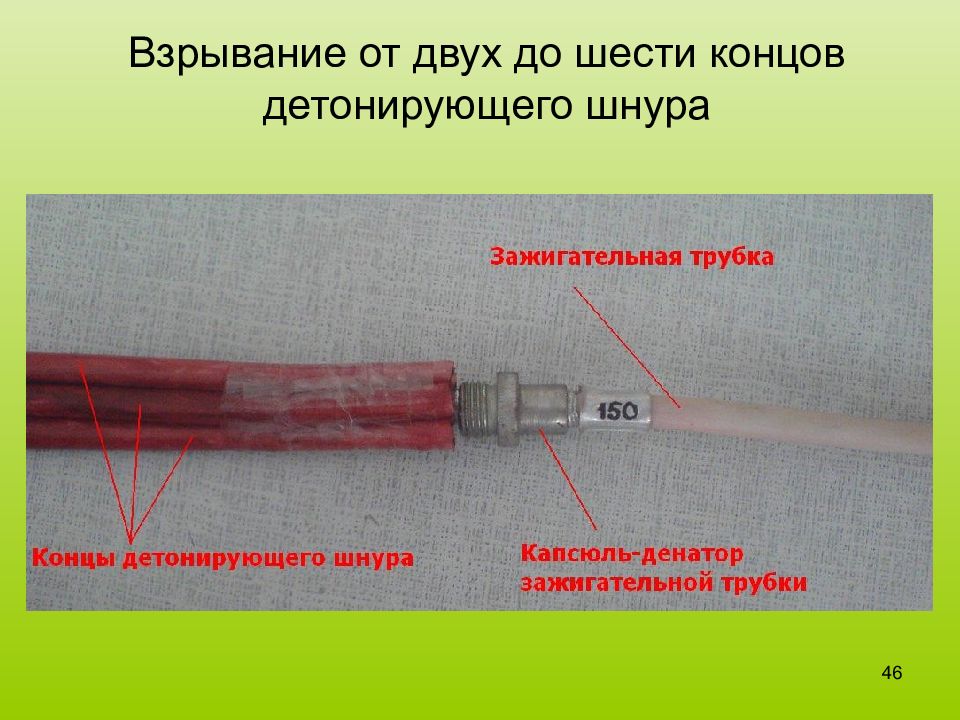

46 Взрывание от двух до шести концов детонирующего шнура

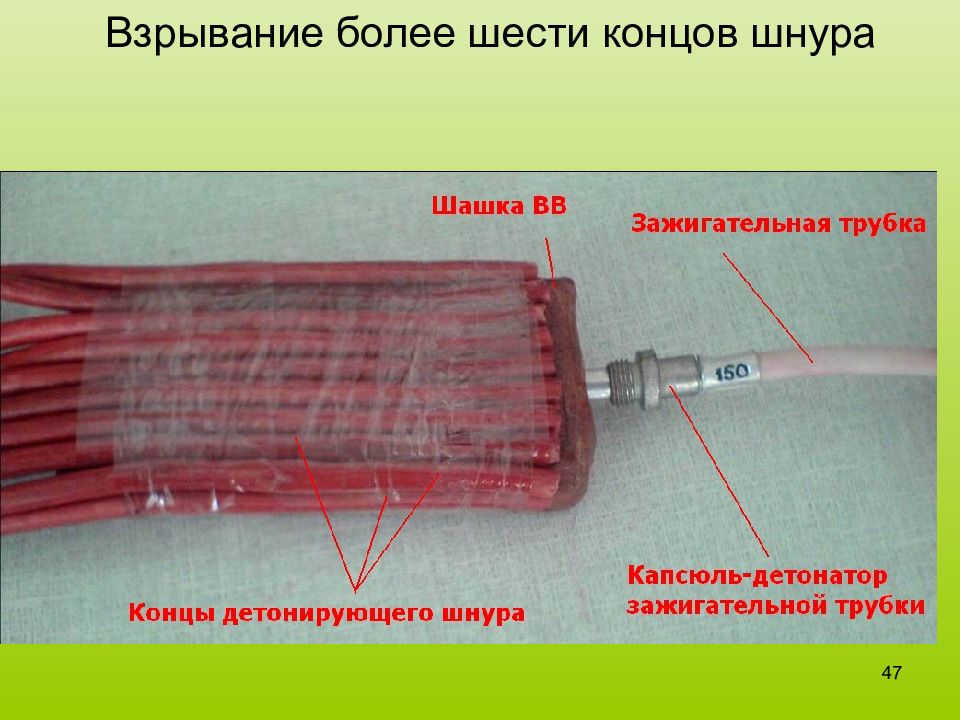

47 Взрывание более шести концов шнура
48 Взрывание тротиловой шашки детонирующим шнуром без капсюля-детонатора

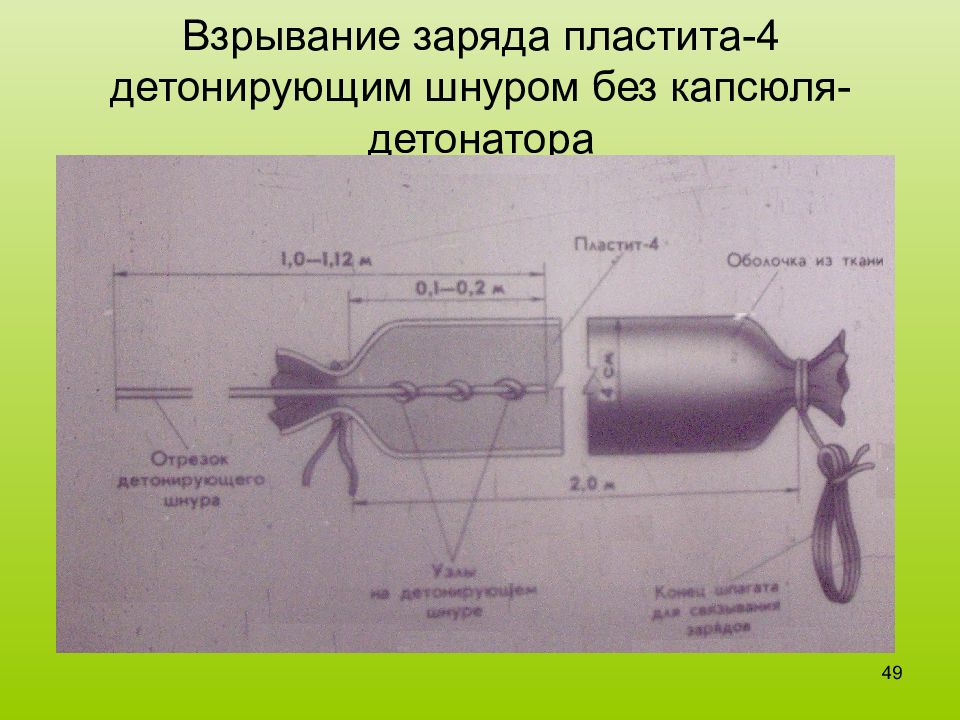

49 Взрывание заряда пластита-4 детонирующим шнуром без капсюля-детонатора
50 Сростки детонирующего шнура Прямым узлом Внакладку Двойной петлей
51 Расположение сростков детонирующего шнура в зависимости от направления детонации
52 Сети детонирующего шнура Последовательные сети

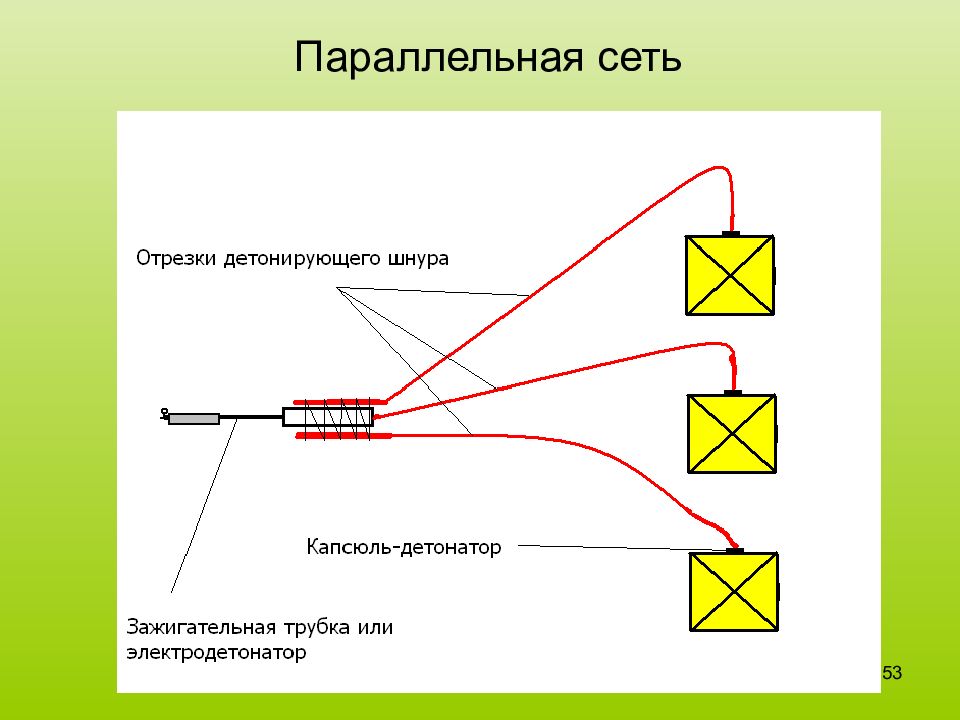

53 Параллельная сеть
54 Смешанные сети
Детонирующий шнур и его применение. Сети из детонирующего шнура, их виды и правила изготовления.

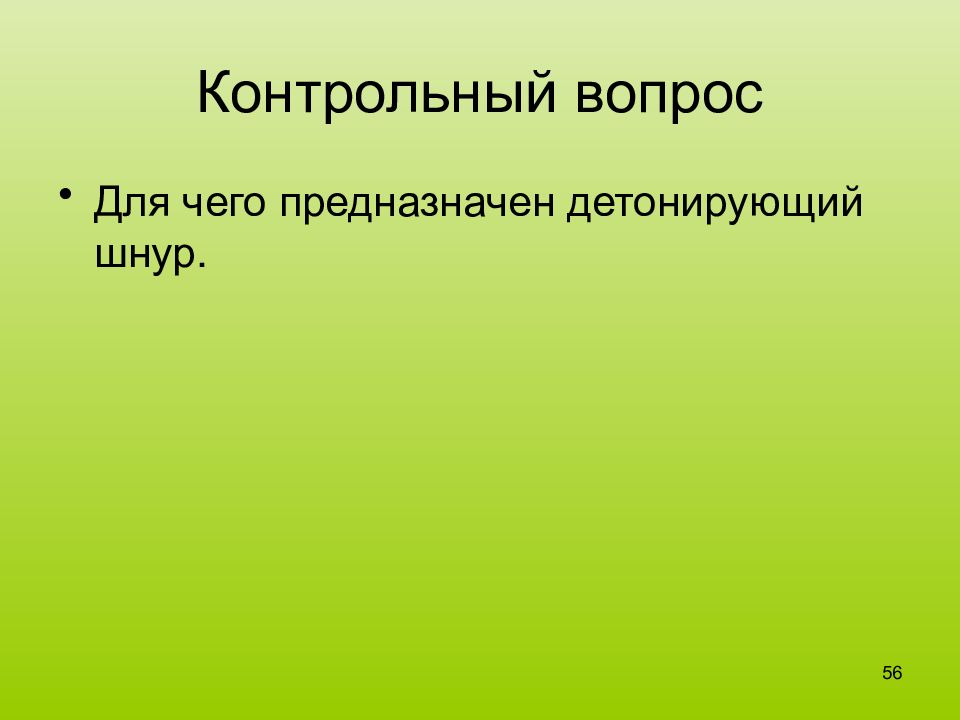

Для чего предназначен детонирующий шнур. 56
Каким способом производят сростки детонирующего шнура. 57
Требования безопасности при огневом способе взрывания.
59 При огневом способе взрывания необходимо - получив огнепроводный шнур, убедиться в нормальной скорости его горения; - время горения зажигательных трубок заводского изготовления (ЗТП) определять по укрепленным на них муфточкам с цифрами; - вести строгий учет зажигательных трубок и капсюлей-детонаторов и выдавать их только перед установкой в заряды; - вести счет взрывающихся зарядов, чтобы проверить, не было ли отказов; - к отказавшим зарядам подходить не ранее чем по истечении 15 минут с того момента, когда по расчету должен был бы произойти взрыв; при подходе к отказавшим зарядам наблюдать, нет ли признаков горения шнура или самих зарядов; - при взрывании зарядов зажигательными трубками количество подрывников для их воспламенения определять в зависимости от расстояний между зарядами, дистанции отхода и времени горения зажигательных трубок; одному человеку воспламенять более пяти трубок не разрешается;

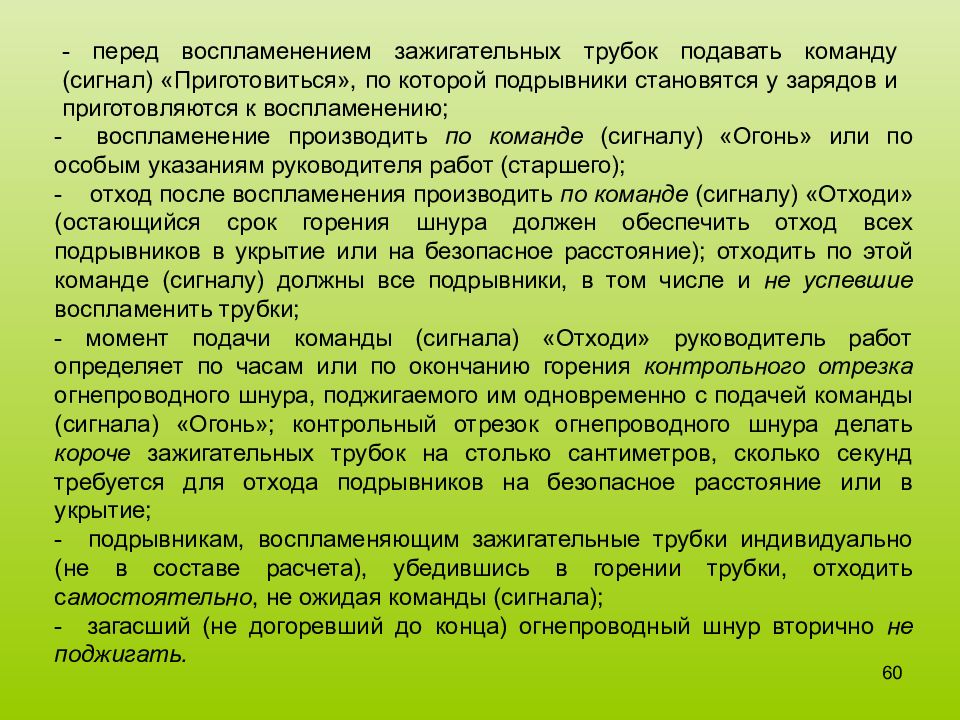

60 - воспламенение производить по команде (сигналу) «Огонь» или по особым указаниям руководителя работ (старшего); - отход после воспламенения производить по команде (сигналу) «Отходи» (остающийся срок горения шнура должен обеспечить отход всех подрывников в укрытие или на безопасное расстояние); отходить по этой команде (сигналу) должны все подрывники, в том числе и не успевшие воспламенить трубки; - момент подачи команды (сигнала) «Отходи» руководитель работ определяет по часам или по окончанию горения контрольного отрезка огнепроводного шнура, поджигаемого им одновременно с подачей команды (сигнала) «Огонь»; контрольный отрезок огнепроводного шнура делать короче зажигательных трубок на столько сантиметров, сколько секунд требуется для отхода подрывников на безопасное расстояние или в укрытие; - подрывникам, воспламеняющим зажигательные трубки индивидуально (не в составе расчета), убедившись в горении трубки, отходить с амостоятельно, не ожидая команды (сигнала); - загасший (не догоревший до конца) огнепроводный шнур вторично не поджигать. - перед воспламенением зажигательных трубок подавать команду (сигнал) «Приготовиться», по которой подрывники становятся у зарядов и приготовляются к воспламенению;
во время подготовительных работ шнур должен находиться в тени; сети детонирующего шнура, подвергшиеся длительному действию солнечных лучей, не могут использоваться вторично и подлежат уничтожению ; если заряды, соединенные детонирующим шнуром, дали отказ, подходить к ним разрешается только одному человеку и не ранее чем по истечении 15 минут; при подходе к отказавшим зарядам необходимо проверять отсутствие признаков горения детонирующего шн ypa и самих зарядов; при наличии таких признаков подходить к зарядам запрещается ; при взрывании групп зарядов, соединенных детонирующим шнуром, проверку результатов взрыва производить только одному человеку; прокладка сетей детонирующего шнура на подрываемых объектах должна производиться с учетом обеспечения защиты шнура от светового действия ядерного взрыва. 61
Требования безопасности при огневом способе взрывания.
Как убедиться в нормальной скорости горения огнепроводного шнура.
По истечении какого срока разрешено подходить отказавшим зарядам.
Сколько трубок разрешается воспламенять одному человеку.
Организация подготовки и проведения занятий по подрывному делу.
67 м етодические указания и рекомендации для подготовки к проведению занятия. 1. П ри подготовке к проведению занятии руководителю необходимо ознакомиться с учебным материалом и дать указания мастерам производственного обучения на подготовку к занятию учебно-материального обеспечения. 2. Изучение тем организуется на учебных полях, а также в 210 специализированной аудитории, с использованием макетов, схем, стендов, слайдов, электронного учебно-методического комплекса, презентаций по теме, тестирующей программы, комплексной электронно-обучающей программы, электронного пособия по подрывному делу с широким использованием технических средств обучения, ноутбука, мультимедийного оборудования и других средств.
Организация подготовки и проведения занятий по подрывному делу.
Занятие 1. Огневой способ взрывания и его характеристика. Требования безопасности при огневом способе взрывания.

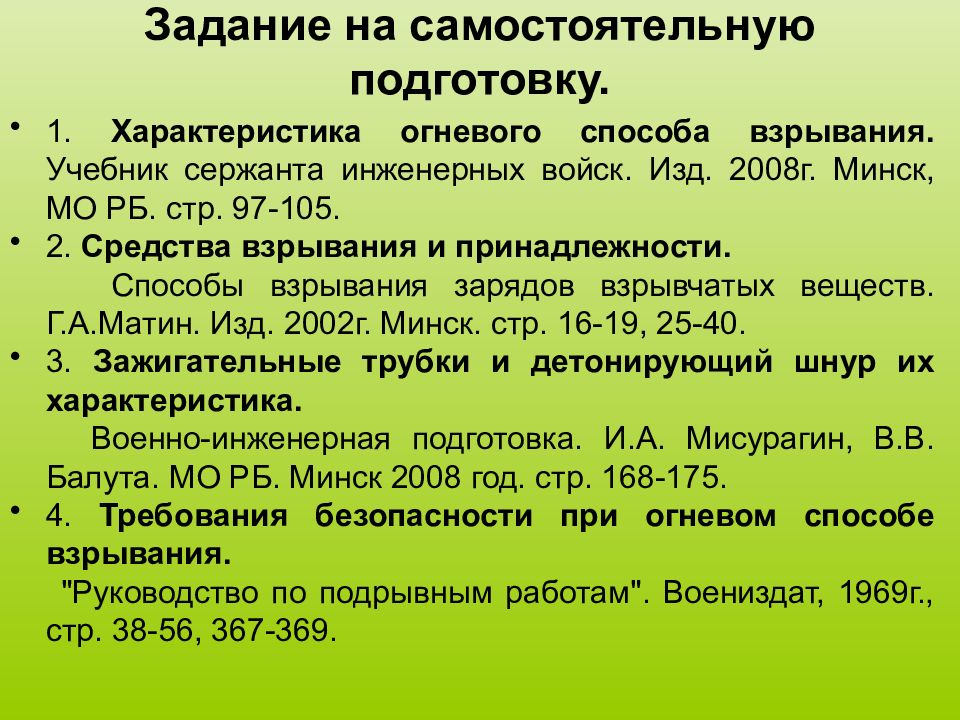

1. Характеристика огневого способа взрывания. Учебник сержанта инженерных войск. Изд. 2008г. Минск, МО РБ. стр. 97-105. 2. Средства взрывания и принадлежности. Способы взрывания зарядов взрывчатых веществ. Г.А.Матин. Изд. 2002г. Минск. стр. 16-19, 25-40. 3. Зажигательные трубки и детонирующий шнур их характеристика. Военно-инженерная подготовка. И.А. Мисурагин, В.В. Балута. МО РБ. Минск 2008 год. стр. 168-175. 4. Требования безопасности при огневом способе взрывания. "Руководство по подрывным работам". Воениздат, 1969г., стр. 38-56, 367-369.
