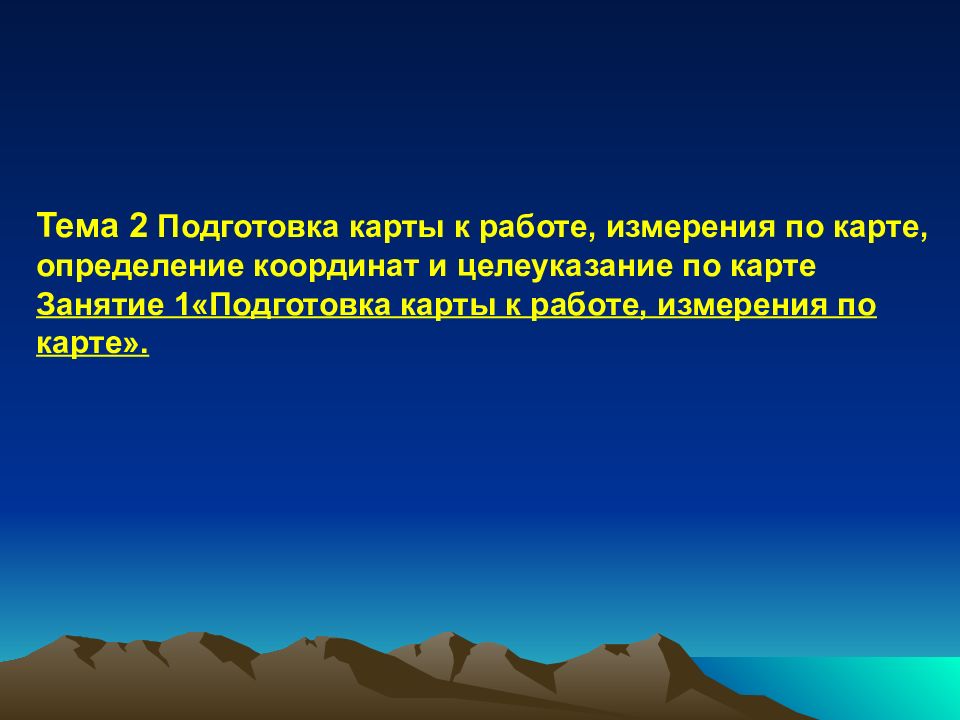

  • Тема 2 Подготовка карты к работе, измерения по карте, определение координат и целеуказание по карте Занятие 1«Подготовка карты к работе, измерения по карте».

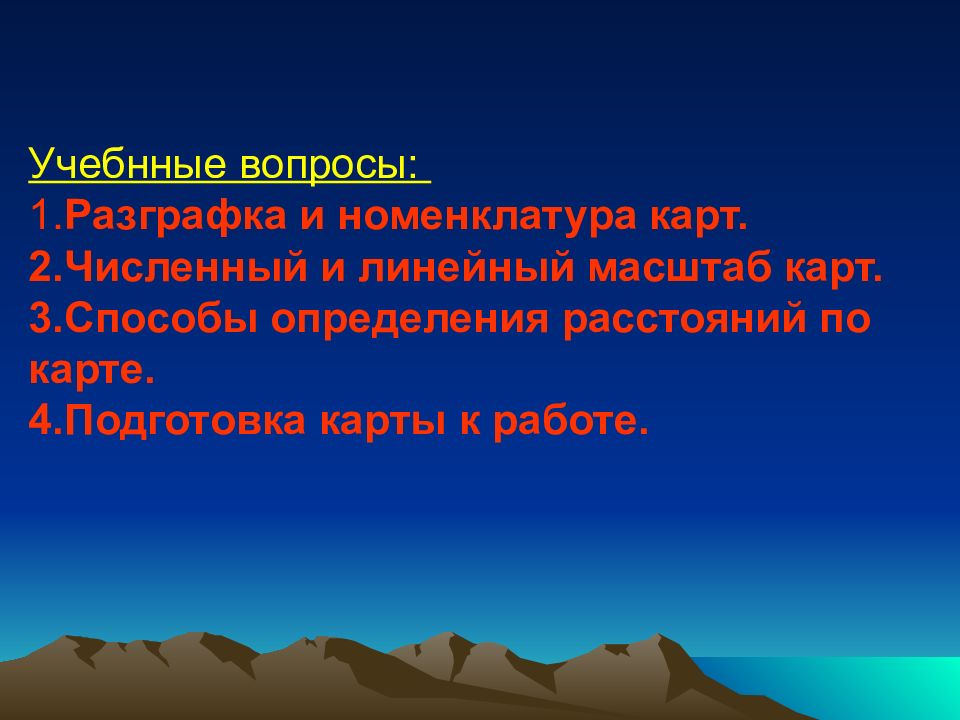

  • Учебнные вопросы: 1. Разграфка и номенклатура карт. 2.Численный и линейный масштаб карт. 3.Способы определения расстояний по карте. 4.Подготовка карты к работе.
  • На земном шаре (эллипсоиде) различают следующие основные точки и линии
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • Расположение листа карты относительно сторон горизонта
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • Разграфка и номенклатура листов карты масштаба 1:1000 000
  • Номенклатура листа карты масштаба 1:1000 000
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • Таблиц подбора топографических карт (пример)
  • Зарамочное оформление
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • Поправка в расстоянии на наклон линии
  • Измерения с помощью курвиметра
  • Подготовка карты к работе
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • Ознакомление с картой
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • Сущность сближения меридианов
  • Вычисления углов
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
  • ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО
1/41

Первый слайд презентации

ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО УНИВЕРСИТЕТА

Изображение слайда

Слайд 2

Военная топография

Изображение слайда

Концы земной оси, вокруг которой происходит суточное вращение Земли, называются географическими полюсами — северным (Р) и южным (Р1). Плоскость, перпендикулярная к оси вращения Земли и проходящая через ее центр, называется плоскостью земного экватора. Эта плоскость пересекает земную поверхность по окружности, называемой экватором ( EE 1). Плоскость экватора делит Землю на два полушария - северное и южное. Линии пересечения земной поверхности плоскостями, параллельными плоскости экватора, называются параллелями (АМА1), а линии пересечения поверхности Земли вертикальными плоскостями, проходящими через земную ось,— географическими, или истинными меридианами (РМР1). Сетка, образованная пересекающимися меридианами и параллелями, называется географической сеткой. Е Е1 Р Р1 А А1 М

Изображение слайда

Слайд 6

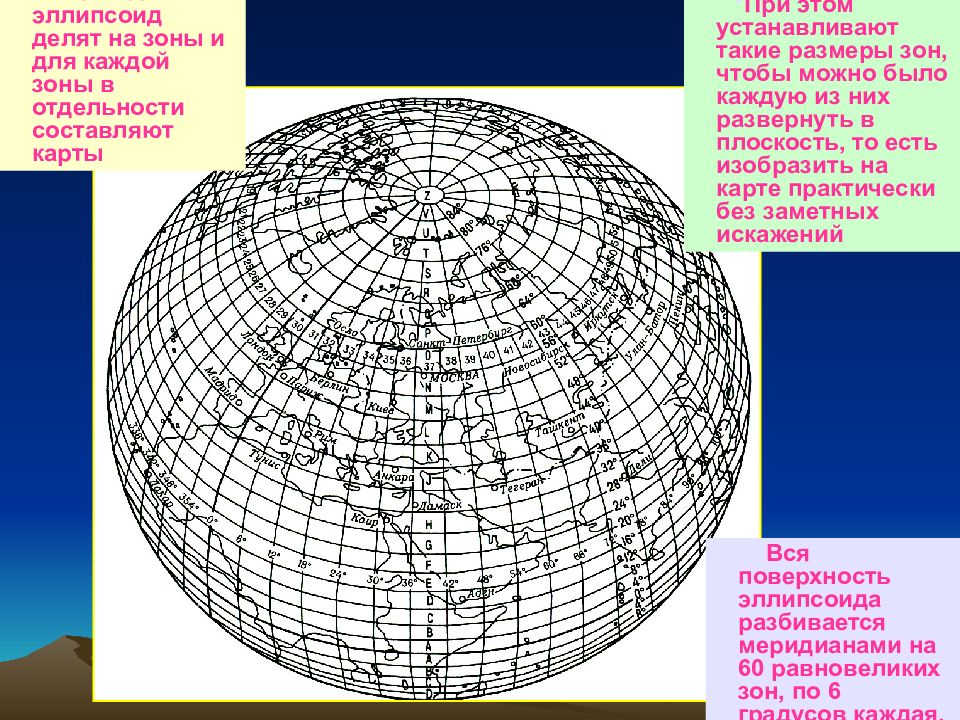

Весь земной эллипсоид делят на зоны и для каждой зоны в отдельности составляют карты При этом устанавливают такие размеры зон, чтобы можно было каждую из них развернуть в плоскость, то есть изобразить на карте практически без заметных искажений Вся поверхность эллипсоида разбивается меридианами на 60 равновеликих зон, по 6 градусов каждая.

Изображение слайда

Слайд 7

Топографические карты обычно создаются на большие районы и территории земной поверхности, при этом для удобства они создаются отдельными листами. Границы каждого листа принято называть рамками карты, они ограничивают изображённый участок местности. Сторонами рамок являются меридианы и параллели.

Изображение слайда

Северная сторона рамки параллель

Изображение слайда

Слайд 9

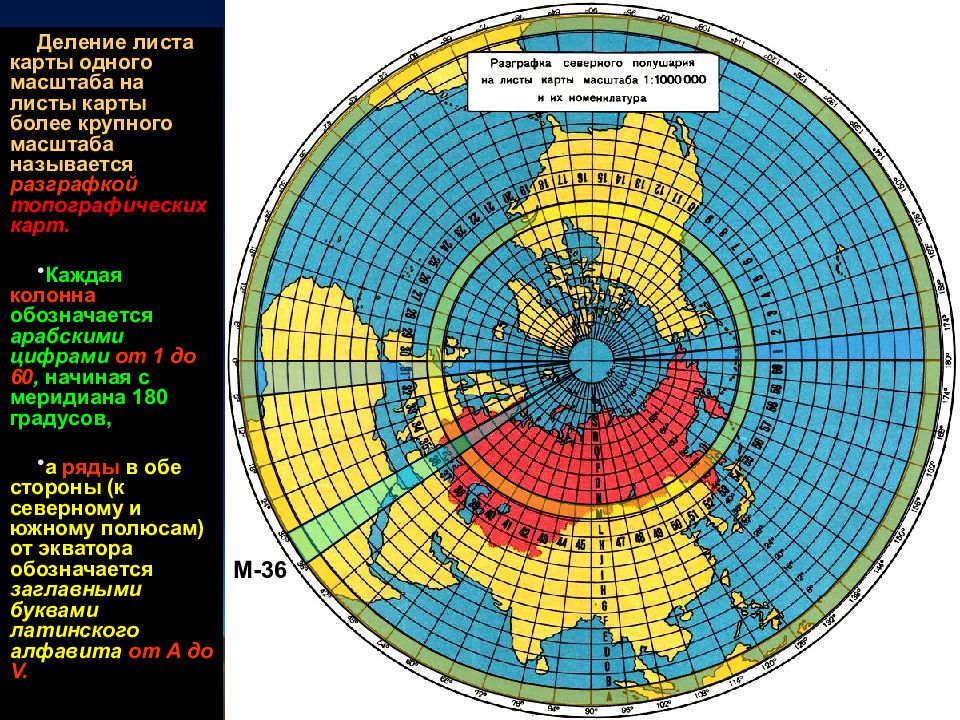

Деление листа карты одного масштаба на листы карты более крупного масштаба называется разграфкой топографических карт. Каждая колонна обозначается арабскими цифрами от 1 до 60, начиная с меридиана 180 градусов, а ряды в обе стороны (к северному и южному полюсам) от экватора обозначается заглавными буквами латинского алфавита от А до V. М-36

Изображение слайда

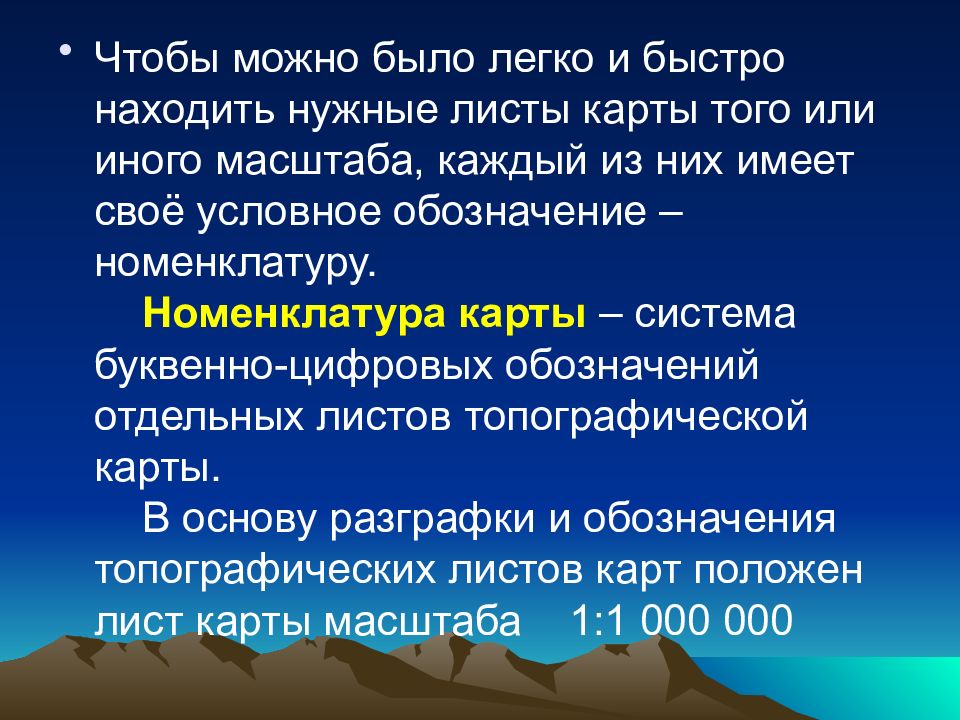

Слайд 10

Чтобы можно было легко и быстро находить нужные листы карты того или иного масштаба, каждый из них имеет своё условное обозначение – номенклатуру. Номенклатура карты – система буквенно-цифровых обозначений отдельных листов топографической карты. В основу разграфки и обозначения топографических листов карт положен лист карты масштаба 1:1 000 000

Изображение слайда

Слайд 11: Разграфка и номенклатура листов карты масштаба 1:1000 000

Каждый лист такой карты до широты 60 градусов имеет размеры 4 градуса по широте и 6 градусов по долготе. Харьков

Изображение слайда

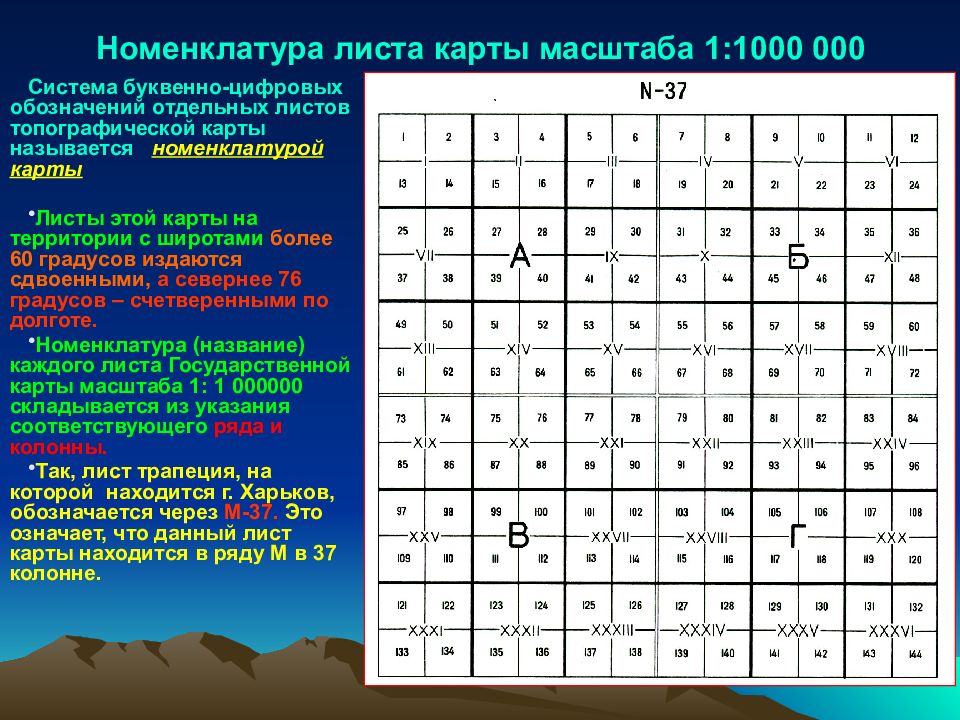

Слайд 12: Номенклатура листа карты масштаба 1:1000 000

Система буквенно-цифровых обозначений отдельных листов топографической карты называется номенклатурой карты Листы этой карты на территории с широтами более 60 градусов издаются сдвоенными, а севернее 76 градусов – счетверенными по долготе. Номенклатура (название) каждого листа Государственной карты масштаба 1: 1 000000 складывается из указания соответствующего ряда и колонны. Так, лист трапеция, на которой находится г. Харьков, обозначается через М-37. Это означает, что данный лист карты находится в ряду М в 37 колонне.

Изображение слайда

Слайд 13

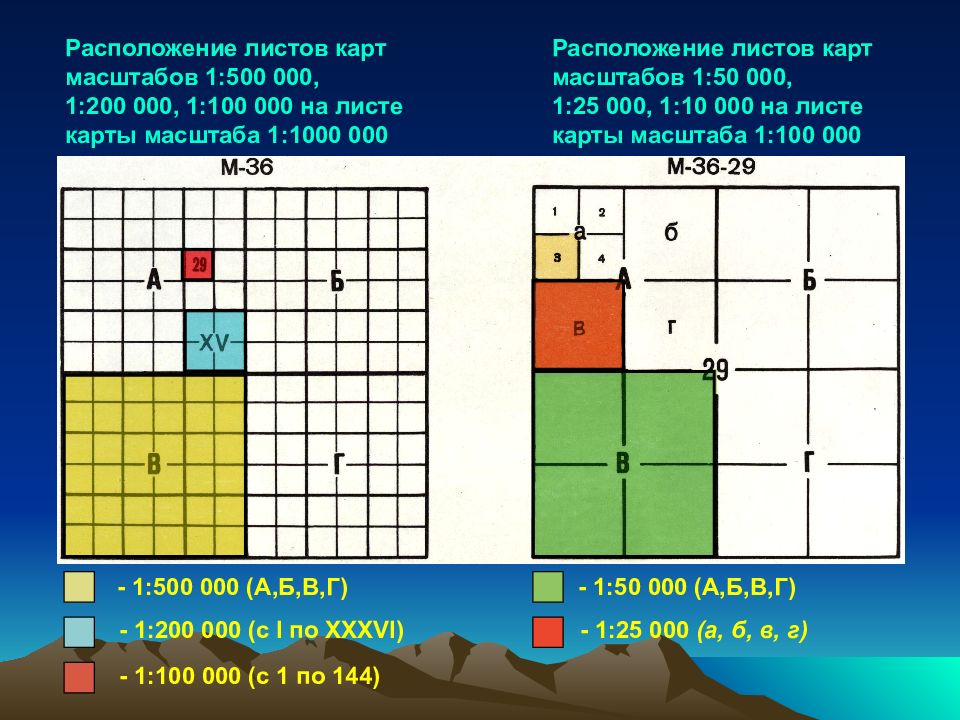

Расположение листов карт масштабов 1:500 000, 1:200 000, 1:100 000 на листе карты масштаба 1:1000 000 Расположение листов карт масштабов 1:50 000, 1:25 000, 1:10 000 на листе карты масштаба 1:100 000 - 1:500 000 (А,Б,В,Г) - 1:200 000 (с I по XXXVI ) - 1:100 000 (с 1 по 144) - 1:50 000 (А,Б,В,Г) - 1:25 000 (а, б, в, г)

Изображение слайда

Слайд 14

Лист карты масштаба 1:100 000 образуется делением листа 1 : 1 000000 на 144 части, обозначаемые арабскими цифрами от 1 до 144. Номенклатура листа 1: 100 000 состоит из номенклатуры листа 1: 1 000000 и соответствующей цифры. Например, лист карты 1: 100 000 с г. Никольск имеет номенклатуру М-36-29 2 3 4 5 7 8 9 10 11

Изображение слайда

Слайд 15

Лист карты 1: 50 000 образуется делением листа карты 1 : 100 000 на 4 части, обозначаемые прописными буквами русского алфавита А, Б, В, Г. Номенклатура листа 1: 50 000 состоит из номенклатуры листа 1: 100 000 и соответствующей буквы. Например, лист карты 1: 50 000 с г. Никольск имеет номенклатуру М-36-29-А.

Изображение слайда

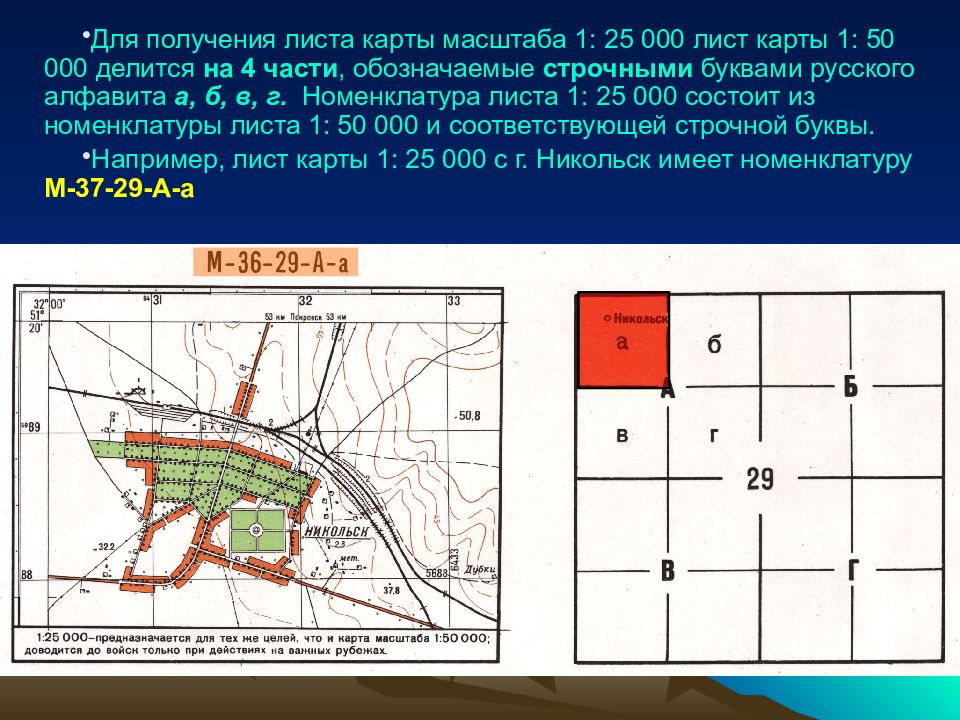

Слайд 16

Для получения листа карты масштаба 1: 25 000 лист карты 1: 50 000 делится на 4 части, обозначаемые строчными буквами русского алфавита а, б, в, г. Номенклатура листа 1: 25 000 состоит из номенклатуры листа 1: 50 000 и соответствующей строчной буквы. Например, лист карты 1: 25 000 с г. Никольск имеет номенклатуру М-37-29-А-а

Изображение слайда

Слайд 17

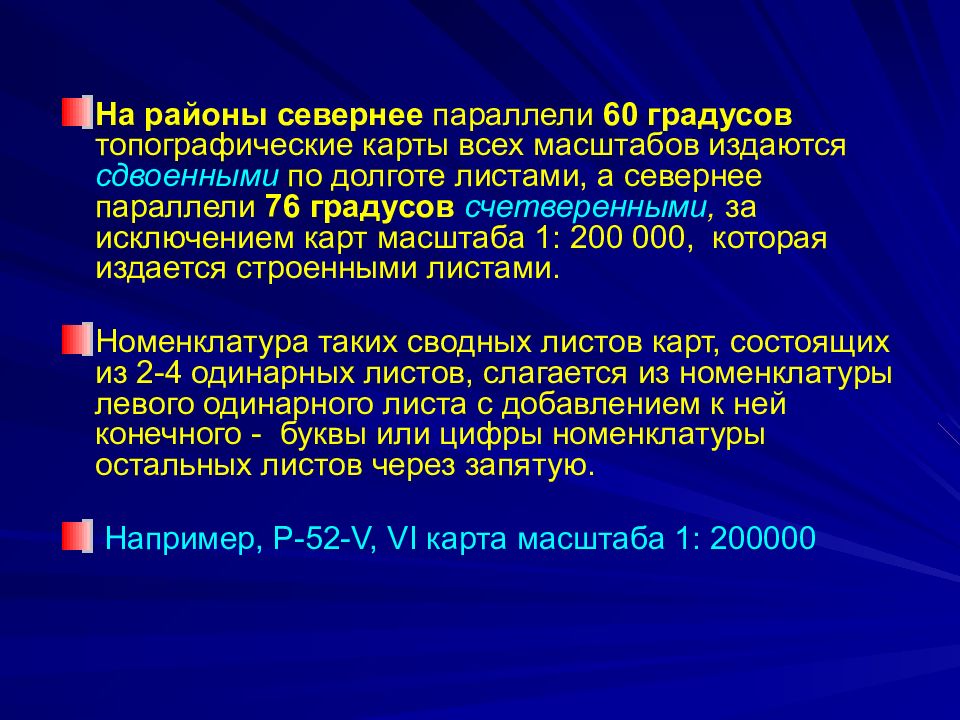

На районы севернее параллели 60 градусов топографические карты всех масштабов издаются сдвоенными по долготе листами, а севернее параллели 76 градусов счетверенными, за исключением карт масштаба 1: 200 000, которая издается строенными листами. Номенклатура таких сводных листов карт, состоящих из 2-4 одинарных листов, слагается из номенклатуры левого одинарного листа с добавлением к ней конечного - буквы или цифры номенклатуры остальных листов через запятую. Например, Р-52- V, VI карта масштаба 1: 200000

Изображение слайда

Слайд 18: Таблиц подбора топографических карт (пример)

Масштаб Обозначения (примеры) Состоит 1: 1 000 000 N - 37 Состоит из буквы ряда и номера колонны 1: 500 000 N – 37 - В Состоит из номенклатуры листа миллионной карты с добавлением одной из заглавных букв А, Б, В, Г русского алфавита 1: 200 000 N – 37 - ХХХ С добавлением одной из римских цифр I,II,III,IV,….XXXVI 1: 100 000 N – 37 - 4 С добавлением одного из чисел 1,2,3,4,…, 144 1: 50 000 N – 37 - 4 - В Состоит из номенклатуры листа карты масштаба 1:100 000 с одной из заглавных букв А, Б, В, Г русского алфавита 1: 25 000 N – 37 – 4 – В - а С добавлением одной из строчных букв а, б, в, г русского алфавита Севернее параллели 60 0 (до широты 76 0 ) листы топографических карт издаются сдвоенными по долготе, севернее параллели 76 0 строенными, счетверенными

Изображение слайда

Слайд 19: Зарамочное оформление

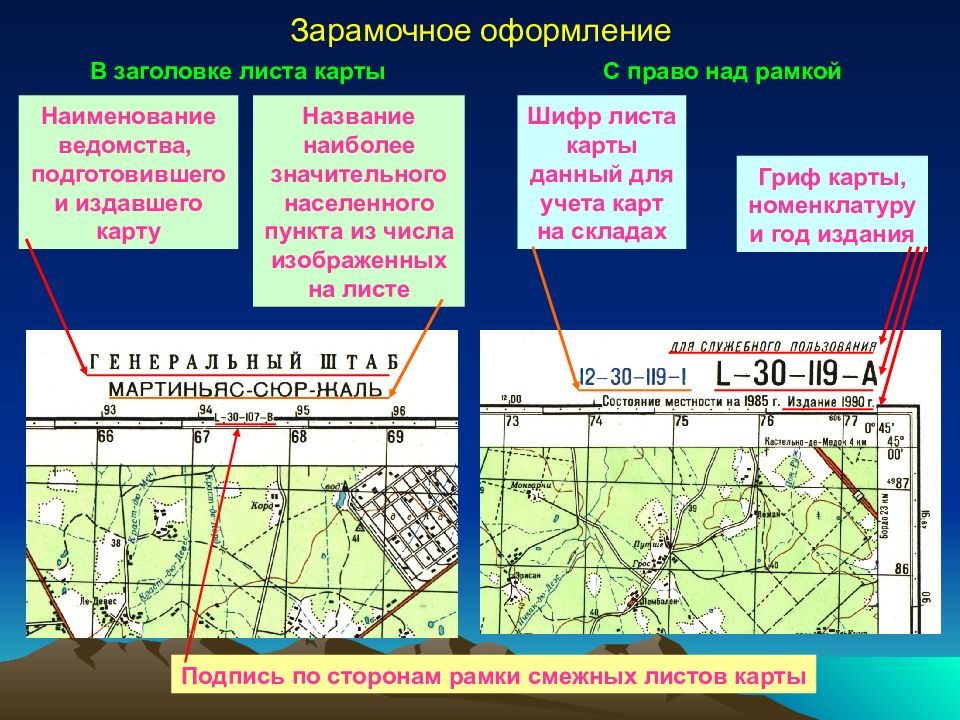

Наименование ведомства, подготовившего и издавшего карту Название наиболее значительного населенного пункта из числа изображенных на листе В заголовке листа карты С право над рамкой Гриф карты, номенклатуру и год издания Шифр листа карты данный для учета карт на складах Подпись по сторонам рамки смежных листов карты

Изображение слайда

Слайд 20

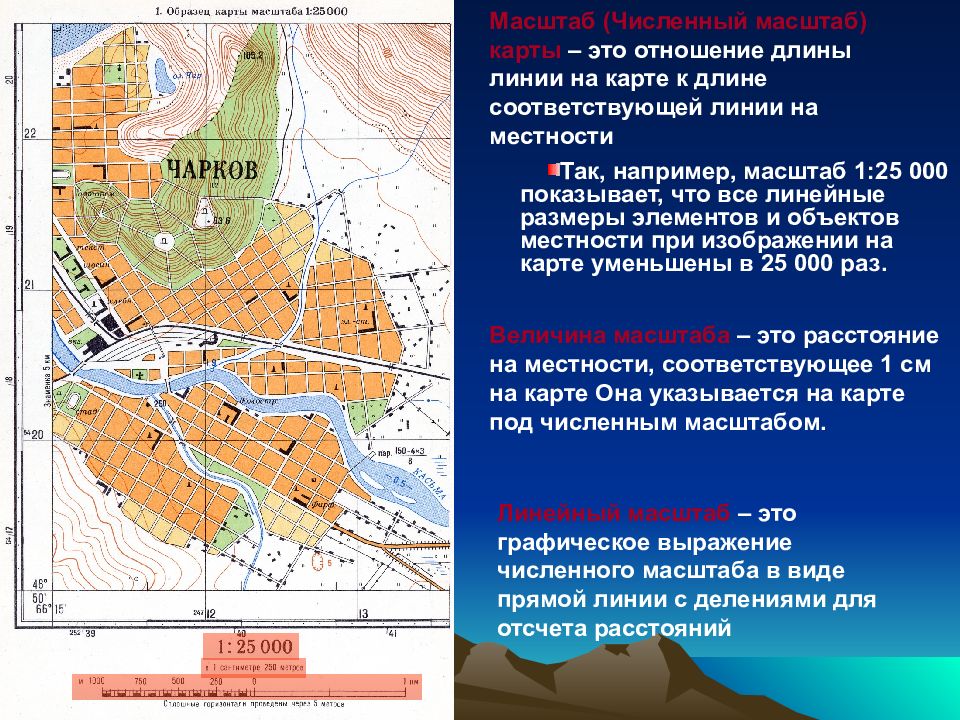

Масштаб (Численный масштаб) карты – это отношение длины линии на карте к длине соответствующей линии на местности Величина масштаба – это расстояние на местности, соответствующее 1 см на карте Она указывается на карте под численным масштабом. Линейный масштаб – это графическое выражение численного масштаба в виде прямой линии с делениями для отсчета расстояний Так, например, масштаб 1:25 000 показывает, что все линейные размеры элементов и объектов местности при изображении на карте уменьшены в 25 000 раз.

Изображение слайда

Слайд 21

Система координат и политико-административная принадлежность территории С лева над рамкой Под южной рамкой карты посредине Численный масштаб Величина масштаба Линейный масштаб

Изображение слайда

Слайд 22

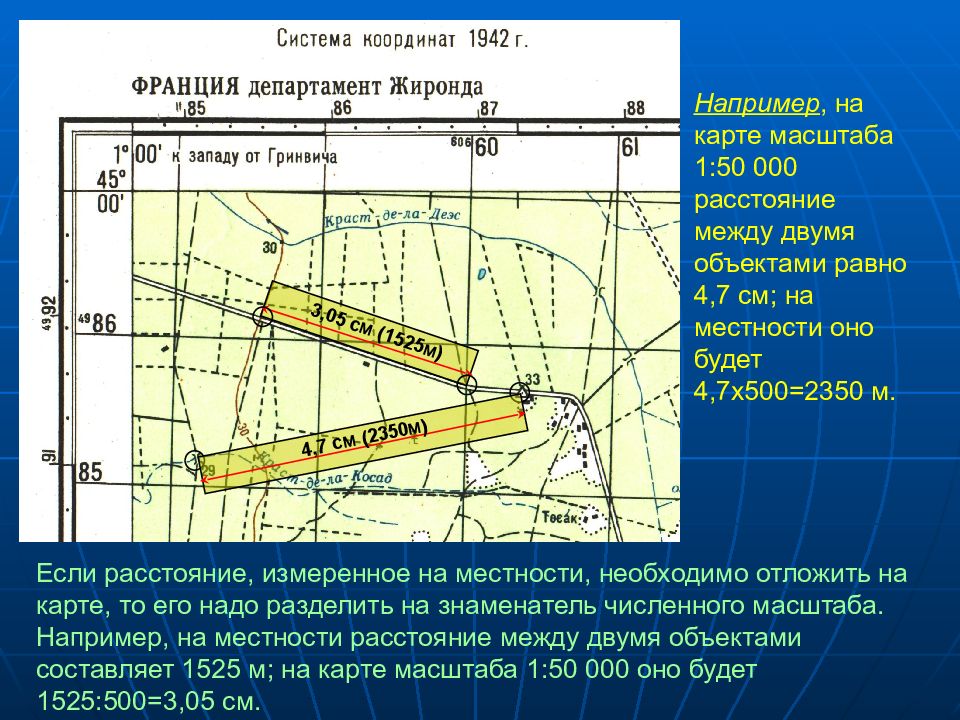

Например, на карте масштаба 1:50 000 расстояние между двумя объектами равно 4,7 см; на местности оно будет 4,7x500=2350 м. Если расстояние, измеренное на местности, необходимо отложить на карте, то его надо разделить на знаменатель численного масштаба. Например, на местности расстояние между двумя объектами составляет 1525 м; на карте масштаба 1:50 000 оно будет 1525:500=3,05 см. 4,7 см (2350м) 3,05 см (1525м)

Изображение слайда

Слайд 23

1 2км 500 1000м 0 1км 450м

Изображение слайда

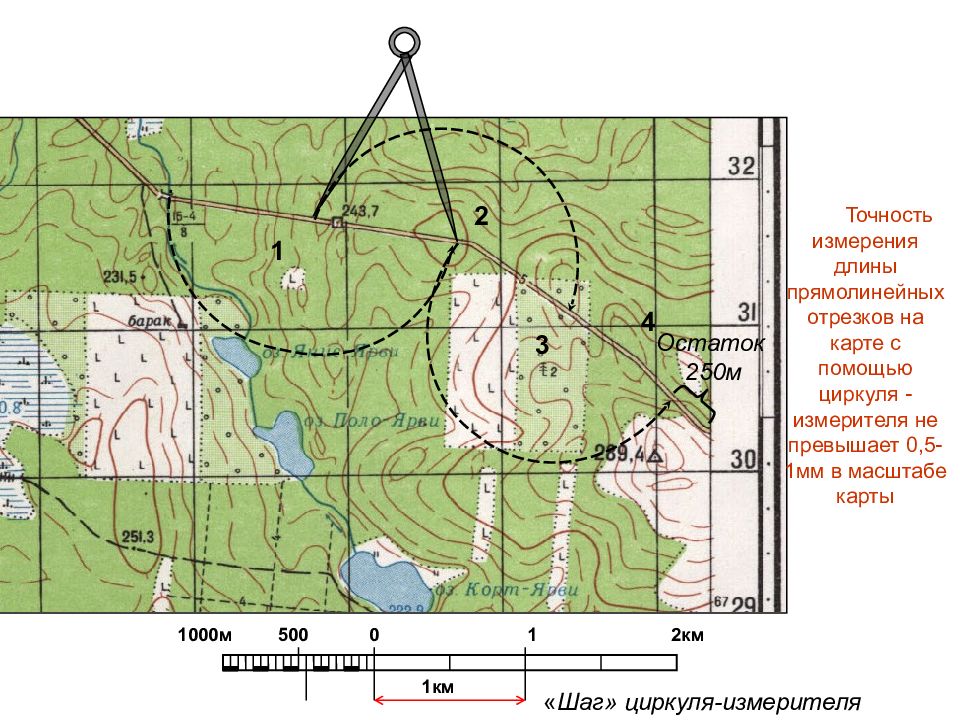

Слайд 24

1 2км 500 1000м 0 1км 1 2 3 4 Остаток 250м « Шаг» циркуля-измерителя Точность измерения длины прямолинейных отрезков на карте с помощью циркуля - измерителя не превышает 0,5-1мм в масштабе карты

Изображение слайда

Слайд 25

8 6 4 2 8 6 4 2 1 0 2 1 3 4 Поперечный масштаб — это специальный график, выгравированный на металлической пластинке (рис. ). Построение его основано на пропорциональности отрезков параллельных линий, пересекающих стороны угла.

Изображение слайда

Слайд 26: Поправка в расстоянии на наклон линии

Угол наклона Коэффициент перехода от длины линии на карте к расстоянию на местности В градусах В делениях угломера 0 0-00 1,00 6 1-00 1,01 12 2-00 1,02 18 3-00 1,05 24 4-00 1,10 30 5-00 1,15 36 6-00 1,24 20 ° Д=2120м Д 1 = 2000м

Изображение слайда

Слайд 27: Измерения с помощью курвиметра

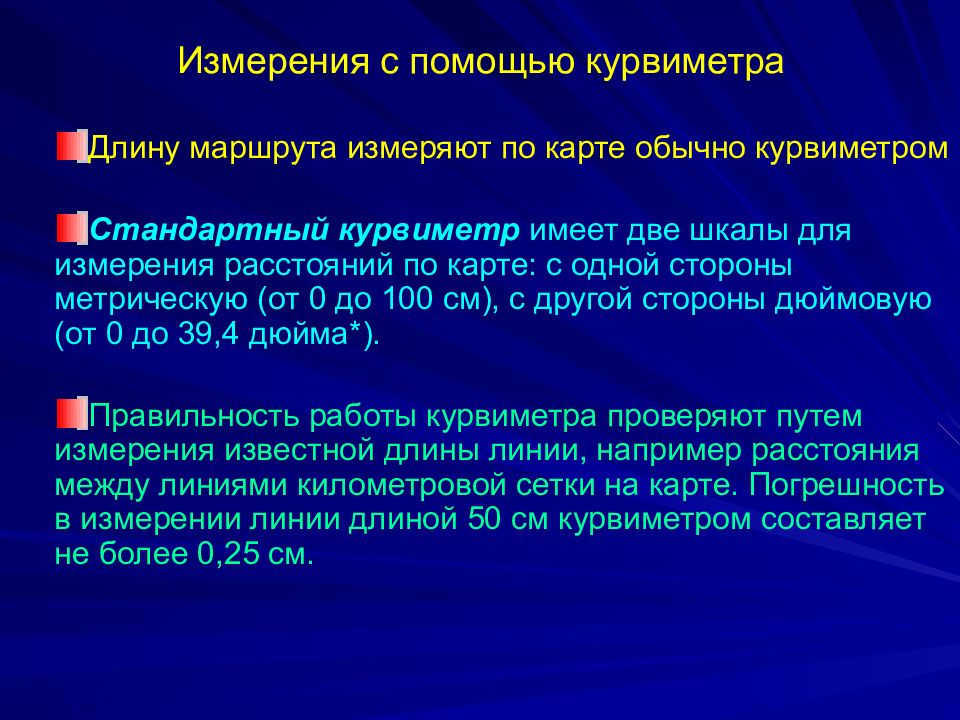

Длину маршрута измеряют по карте обычно курвиметром Стандартный курвиметр имеет две шкалы для измерения расстояний по карте: с одной стороны метрическую (от 0 до 100 см), с другой стороны дюймовую (от 0 до 39,4 дюй­ма*). Правильность работы курвиметра проверяют путем измерения известной длины линии, например расстояния между линиями километровой сетки на карте. Погрешность в измерении линии длиной 50 см курвиметром составляет не более 0,25 см.

Изображение слайда

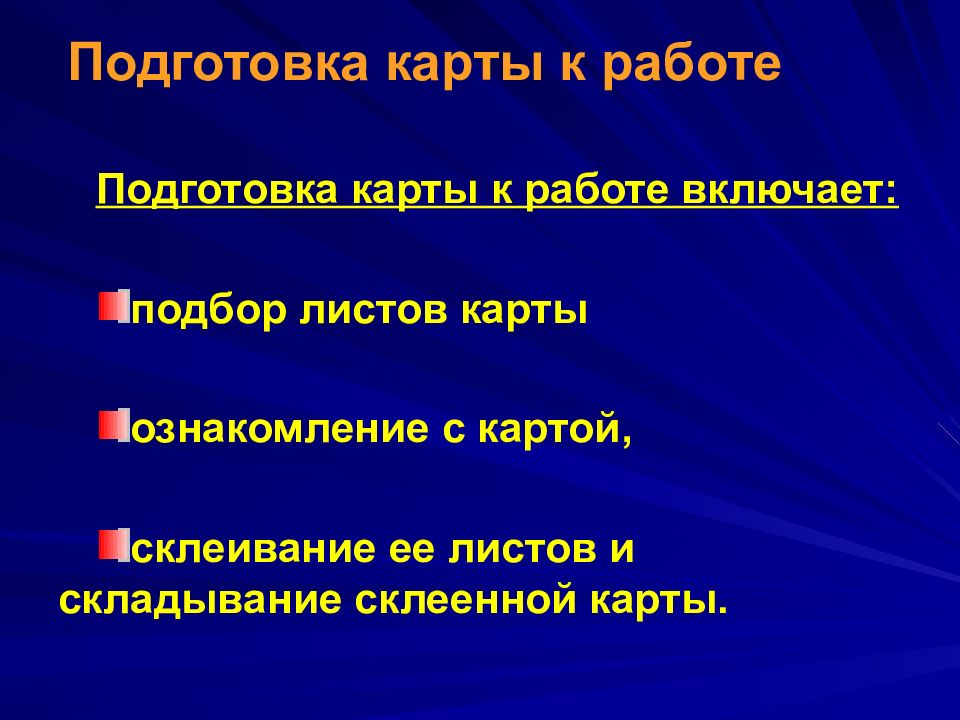

Слайд 28: Подготовка карты к работе

Подготовка карты к работе включает: подбор листов карты ознакомление с картой, склеивание ее листов и складывание склеенной карты.

Изображение слайда

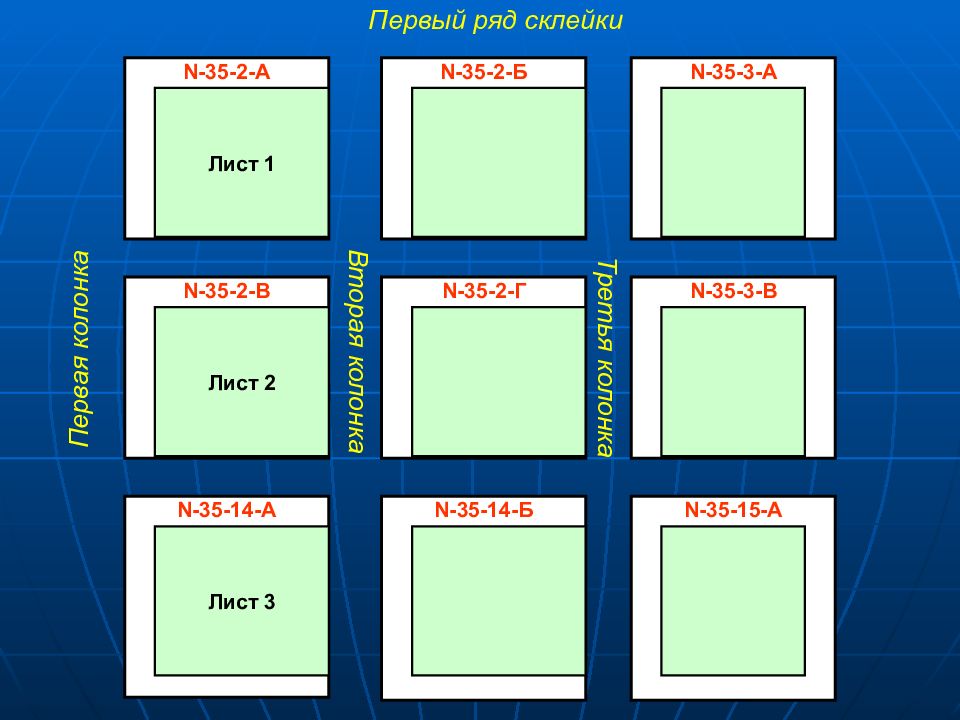

Слайд 29

N -35-15-А N -35-3-В N- 35-3-А N- 35-14-Б N -35-2-Г N -35-2-Б N- 35-14-А Лист 3 N- 35-2-В Лист 2 N -35-2-А Лист 1 Первый ряд склейки Первая колонка Вторая колонка Третья колонка

Изображение слайда

Слайд 30

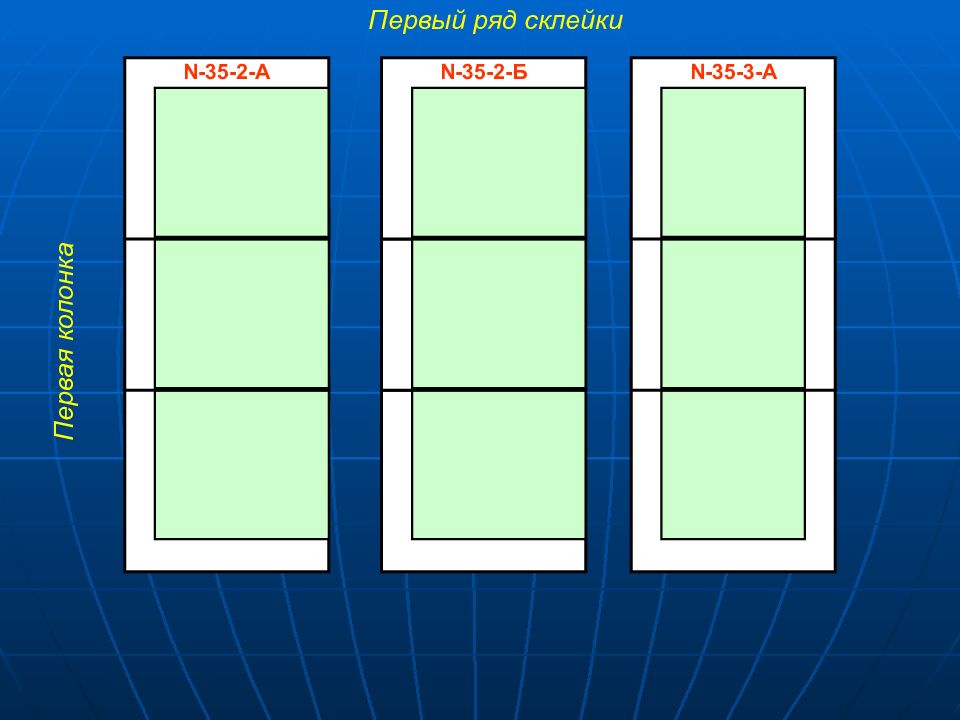

N -35-15-А N -35-3-В N- 35-3-А N- 35-14-Б N -35-2-Г N -35-2-Б N- 35-14-А N- 35-2-В N -35-2-А Первый ряд склейки Первая колонка

Изображение слайда

Слайд 31

N- 35-2-4 N -35-2-Б 1:50 000 1:50 000 20 см Район предстоящих действий 2. Карта подогнута по ширине планшета 3. Карта сложена гармошкой противник Складывание карты 1. Определение района предстоящих действий по карте перед ее складыванием

Изображение слайда

Слайд 32: Ознакомление с картой

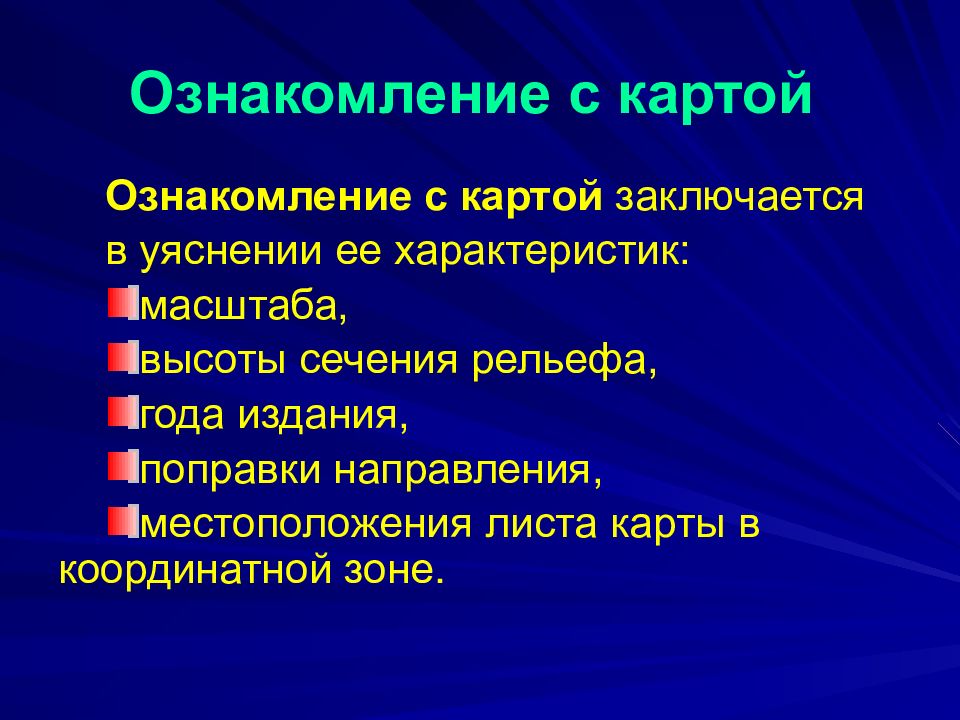

Ознакомление с картой заключается в уяснении ее характеристик: масштаба, высоты сечения рельефа, года издания, поправки направления, местоположения листа карты в координатной зоне.

Изображение слайда

Слайд 33

82 70 83 74 0,8 см

Изображение слайда

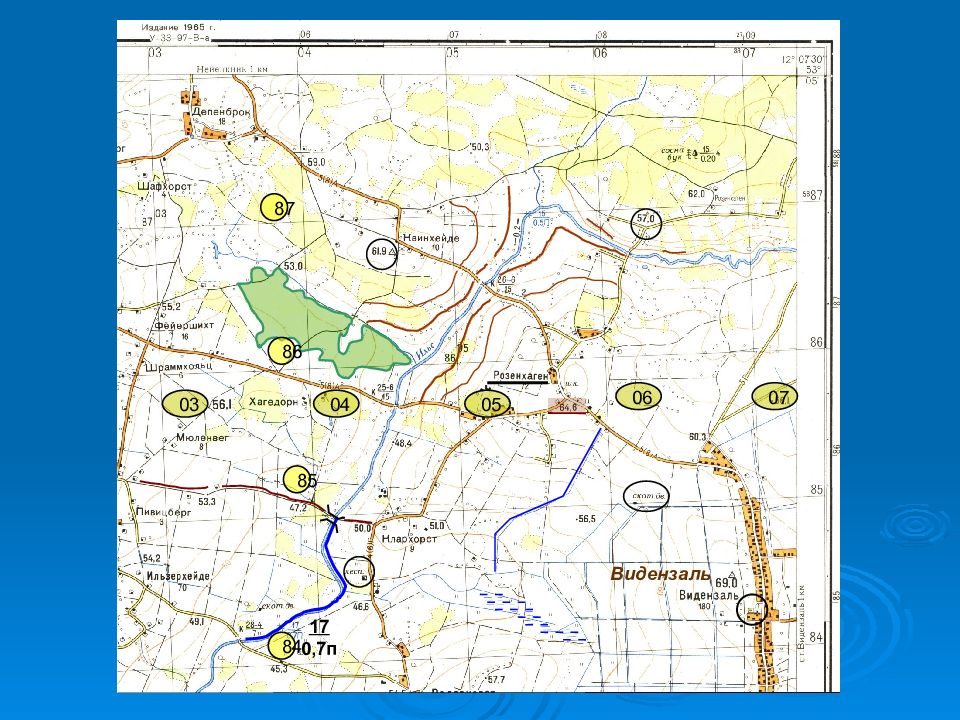

Слайд 34

Видензаль 17 0,7п 87 86 85 84 05 06 07 04 03

Изображение слайда

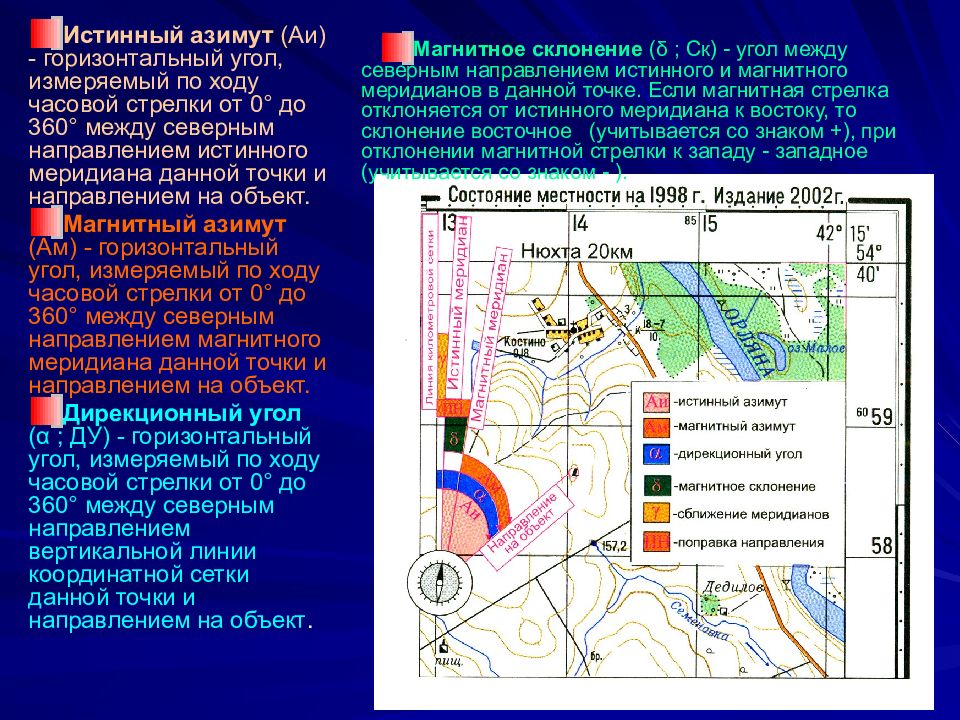

Слайд 35

Истинный азимут (Аи) - горизонтальный угол, измеряемый по ходу часовой стрелки от 0° до 360° между северным направлением истинного меридиана данной точки и направлением на объект. Магнитный азимут (Ам) - горизонтальный угол, измеряемый по ходу часовой стрелки от 0° до 360° между северным направлением магнитного меридиана данной точки и направлением на объект. Дирекционный угол (α ; ДУ) - горизонтальный угол, измеряемый по ходу часовой стрелки от 0° до 360° между северным направлением вертикальной линии координатной сетки данной точки и направлением на объект. Магнитное склонение (δ ; Ск) - угол между северным направлением истинного и магнитного меридианов в данной точке. Если магнитная стрелка отклоняется от истинного меридиана к востоку, то склонение восточное (учитывается со знаком +), при отклонении магнитной стрелки к западу - западное (учитывается со знаком - ).

Изображение слайда

Слайд 36: Сущность сближения меридианов

Сближение меридианов (γ; Сб) - угол между северным направлением истинного меридиана и вертикальной линией координатной сетки в данной точке меридиана, восточное (учитывается со знаком +), при отклонении линии сетки к западу - западное (учитывается со знаком -).

Изображение слайда

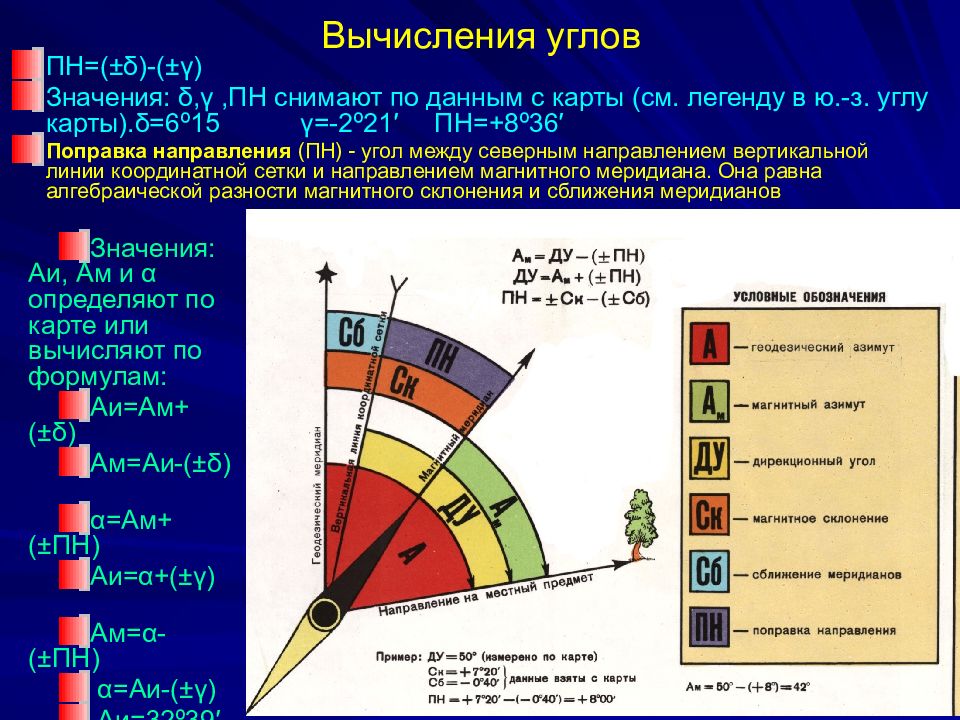

Слайд 37: Вычисления углов

Значения: Аи, Ам и α определяют по карте или вычисляют по формулам: Аи=Ам+(±δ) Ам=Аи-(±δ) α=Ам+(±ПН) Аи=α+(±γ) Ам=α-(±ПН) α=Аи-(±γ) Аи=32º39′ Ам=26º24′ α=35º00 ′ ПН=(±δ)-(±γ) Значения: δ,γ,ПН снимают по данным с карты (см. легенду в ю.-з. углу карты).δ=6º15 γ=-2º21′ ПН=+8º36′ Поправка направления (ПН) - угол между северным направлением вертикальной линии координатной сетки и направлением магнитного меридиана. Она равна алгебраической разности магнитного склонения и сближения меридианов

Изображение слайда

Слайд 38

Исходную точку и местный предмет (цель) соединяют прямой линией, длина которой от точки ее пересечения с вертикальной линией координатной сетки должна быть больше радиуса транспортира Средняя ошибка измерения угла транспортиром офицерской линейкой составляет 0,5 ° (0-08) Измерение дирекционного угла транспортиром

Изображение слайда

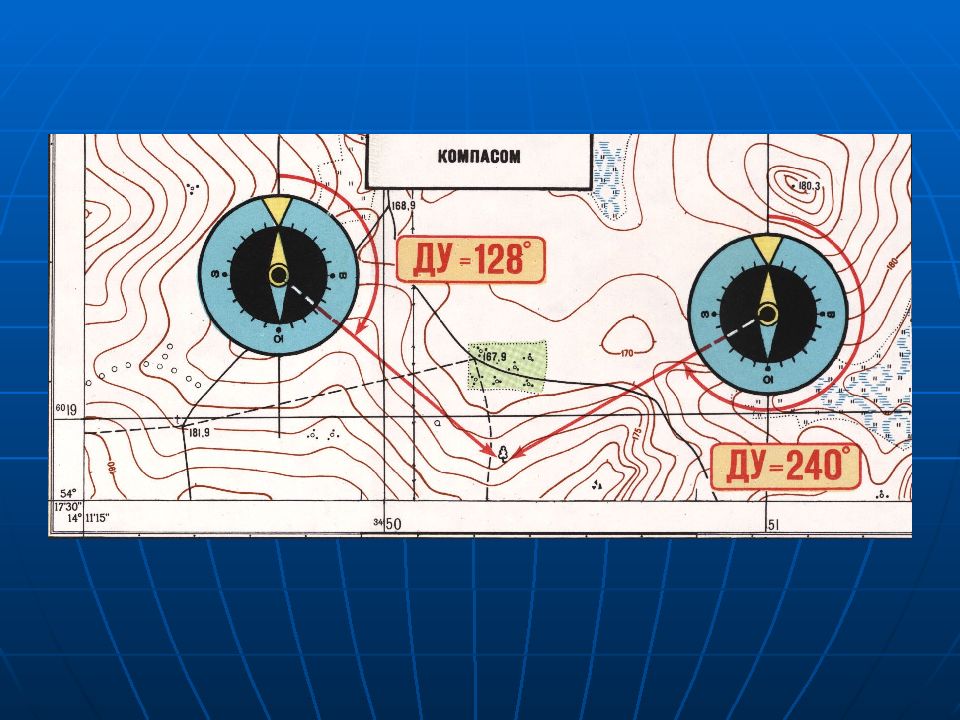

Слайд 39

Измерение дирекционного угла артиллерийским кругом Центр круга совмещают совмещают с исходной точкой, а нулевой радиус с северным направлением вертикальной линии координатной сетки или параллельной ей прямой. Против прочерченной на карте линии считывают по красной шкале круга значения измеряемого угла в делениях угломера. Средняя ошибка измерений артиллерийским кругом составляет 0-03 (10 ′)

Изображение слайда

Слайд 40

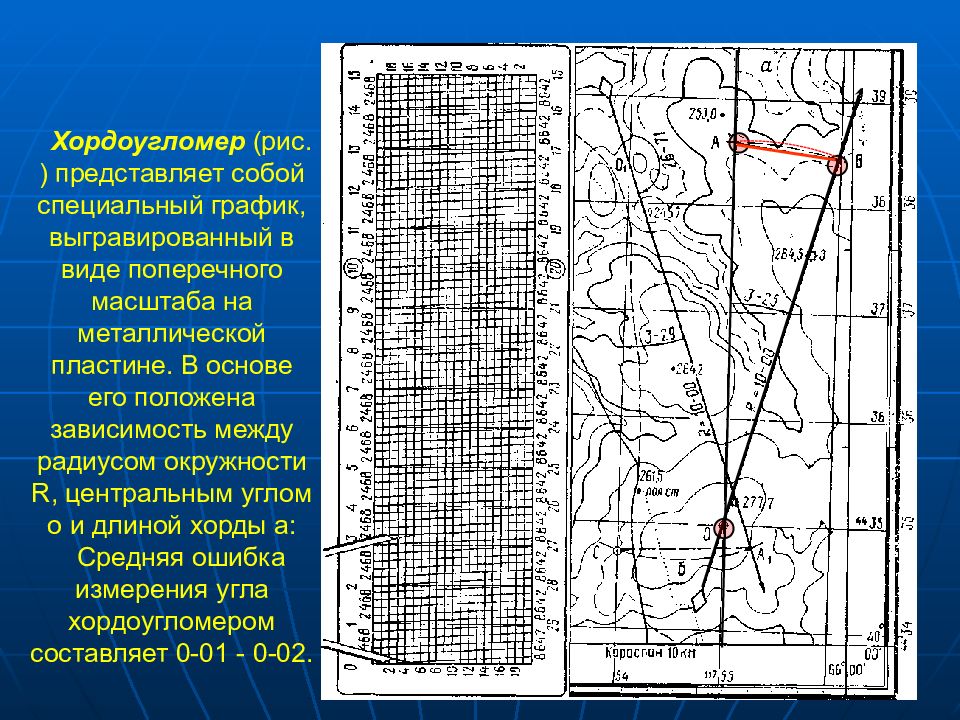

Хордоугломер (рис. ) представляет собой специальный график, выгравированный в виде поперечного масштаба на металлической пластине. В основе его положена зависимость между радиусом окружности R, центральным углом о и длиной хорды а: Средняя ошибка измерения угла хордоугломером составляет 0-01 - 0-02.

Изображение слайда

Последний слайд презентации: ВОЕННО-ТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ БЕЛОРУССКОГО НАЦИОНАЛЬНОГО ТЕХНИЧЕСКОГО

Изображение слайда
