Общие положения
Воздухопроницаемость – способность материалов или конструкций пропускать воздух под действием перепада давлений Воздухопроницаемость материалов характеризуется коэффициентом воздухопроницаемости - i [ кг / ч м Па ]. Воздухопроницаемость конструкций характеризуется сопротивлением воздухопроницанию - R inf [ м 2 ч Па / кг ]. R inf = / i p 1 p 2 p = p 1 - p 2

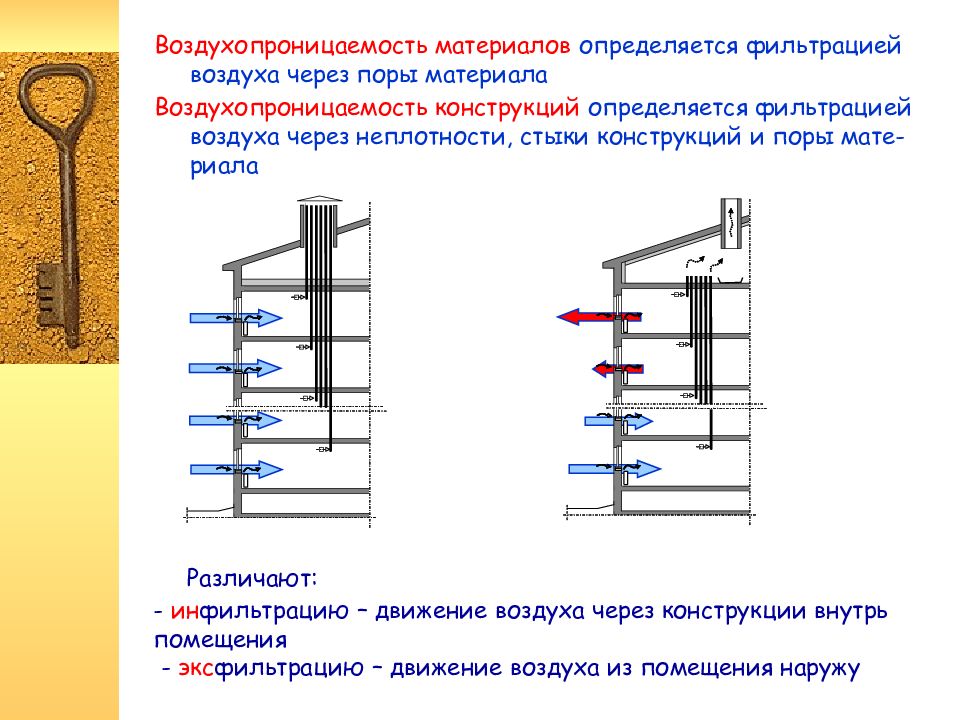

Воздухопроницаемость материалов определяется фильтрацией воздуха через поры материала Воздухопроницаемость конструкций определяется фильтрацией воздуха через неплотности, стыки конструкций и поры мате-риала Различают: - ин фильтрацию – движение воздуха через конструкции внутрь помещения - экс фильтрацию – движение воздуха из помещения наружу

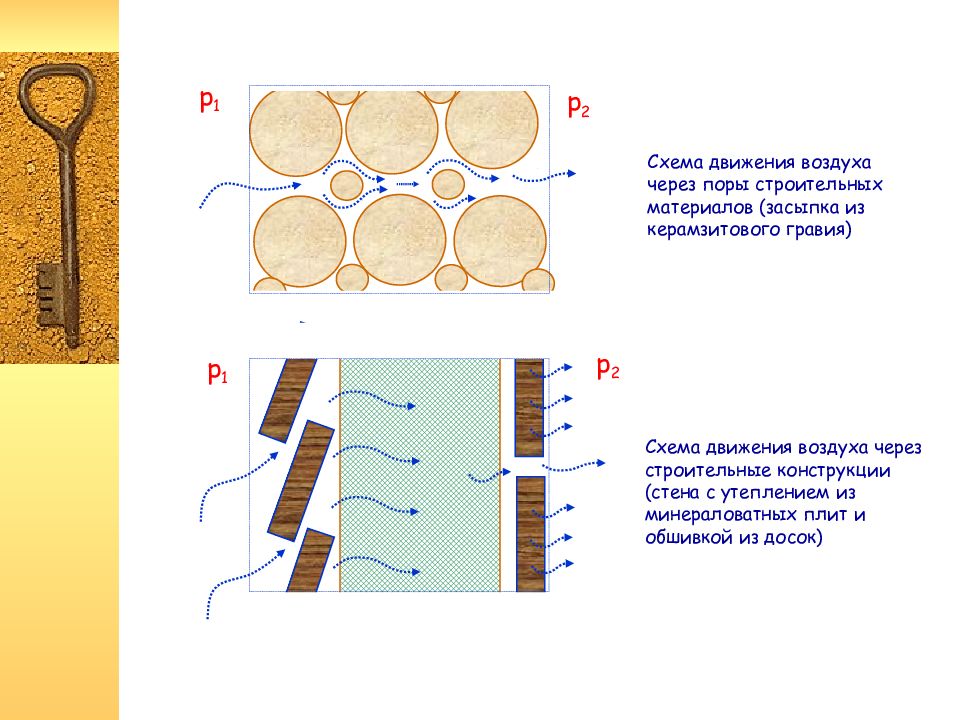

Схема движения воздуха через поры строительных материалов ( засыпка из керамзитового гравия) Схема движения воздуха через строительные конструкции (стена с утеплением из минераловатных плит и обшивкой из досок) p 1 p 2 p 1 p 2
Количество воздуха, проходящего через конструкцию – G, кг / (ч м 2 ) G = p / R inf. G p p min Ламинарный режим Турбулентный режим

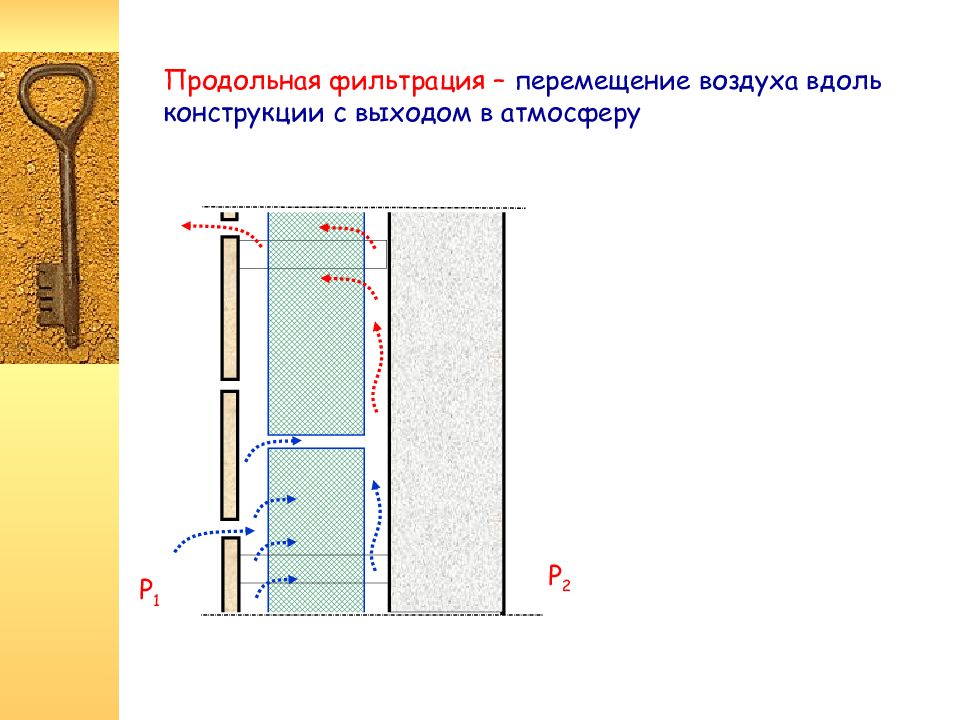

P 1 Продольная фильтрация – перемещение воздуха вдоль конструкции с выходом в атмосферу P 2

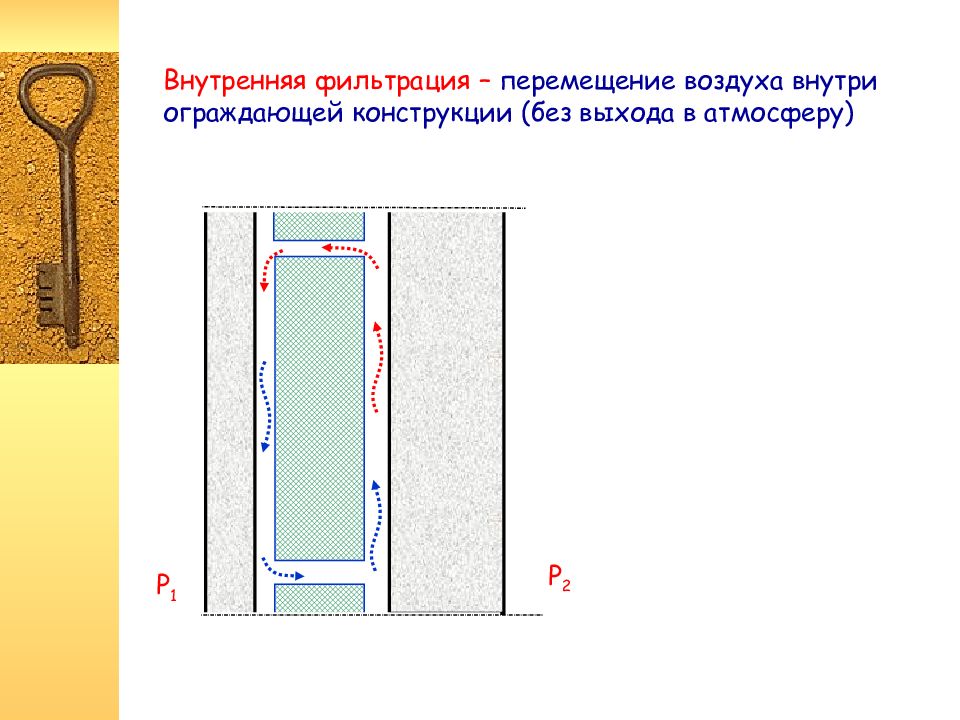

P 1 Внутренняя фильтрация – перемещение воздуха внутри ограждающей конструкции (без выхода в атмосферу) P 2

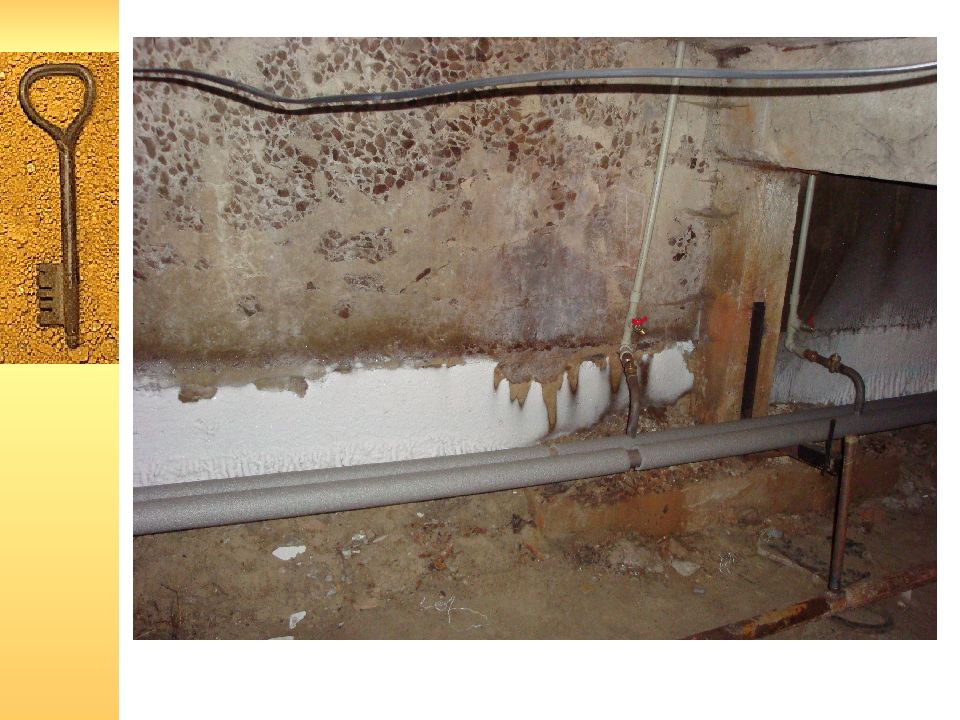

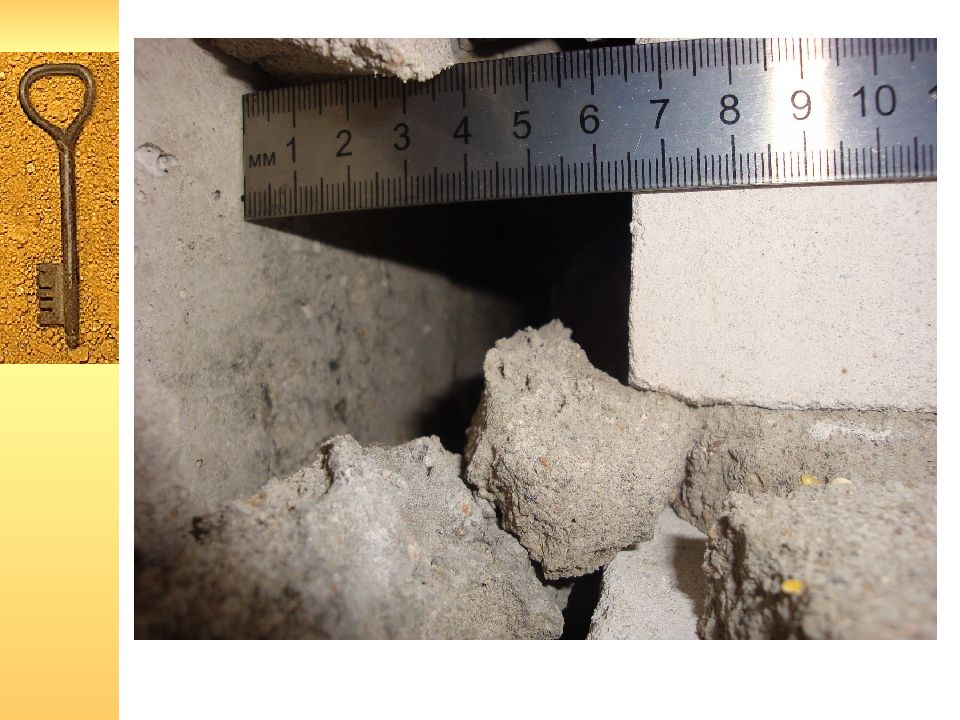

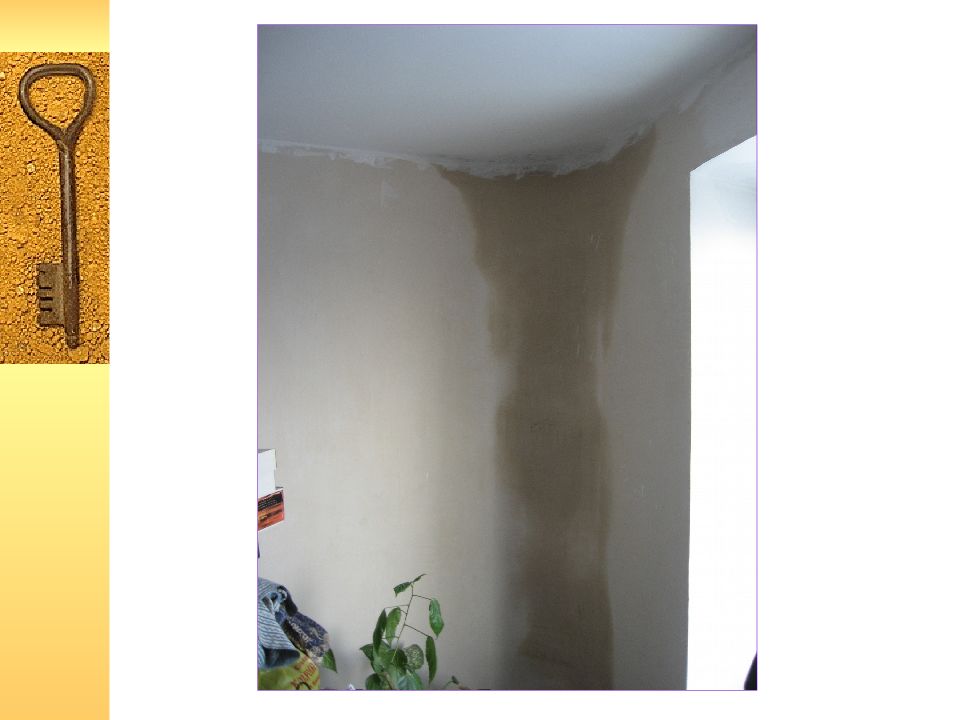

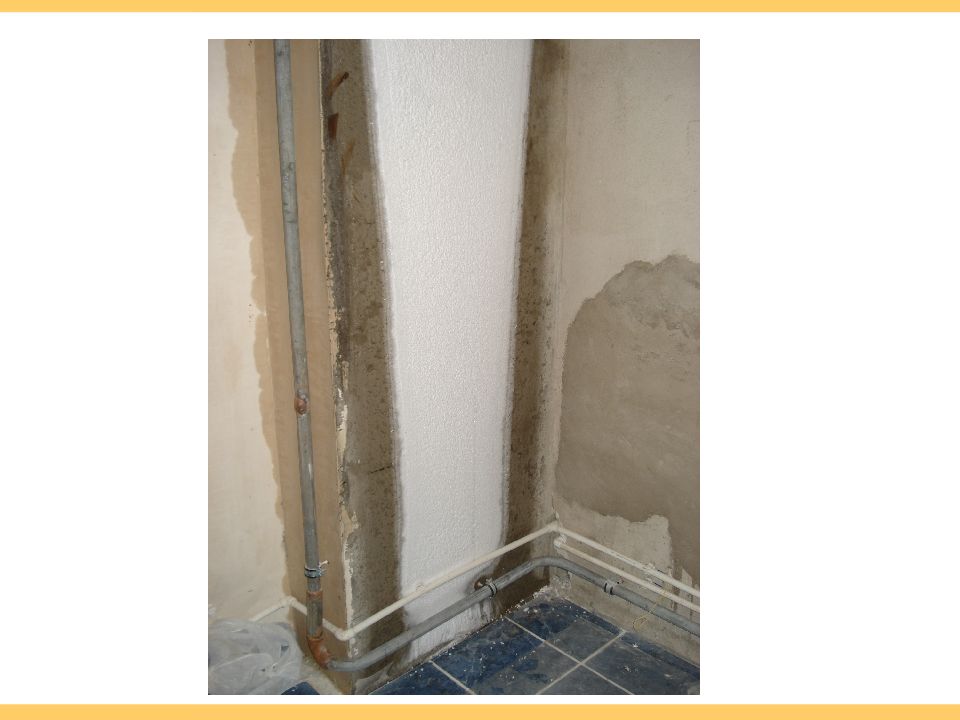

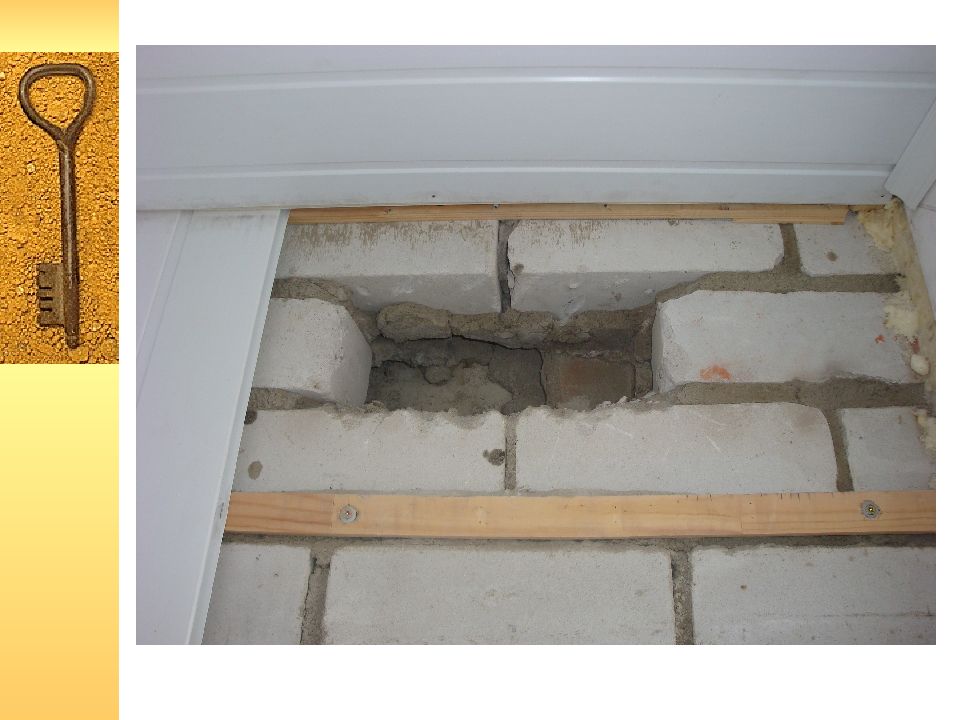

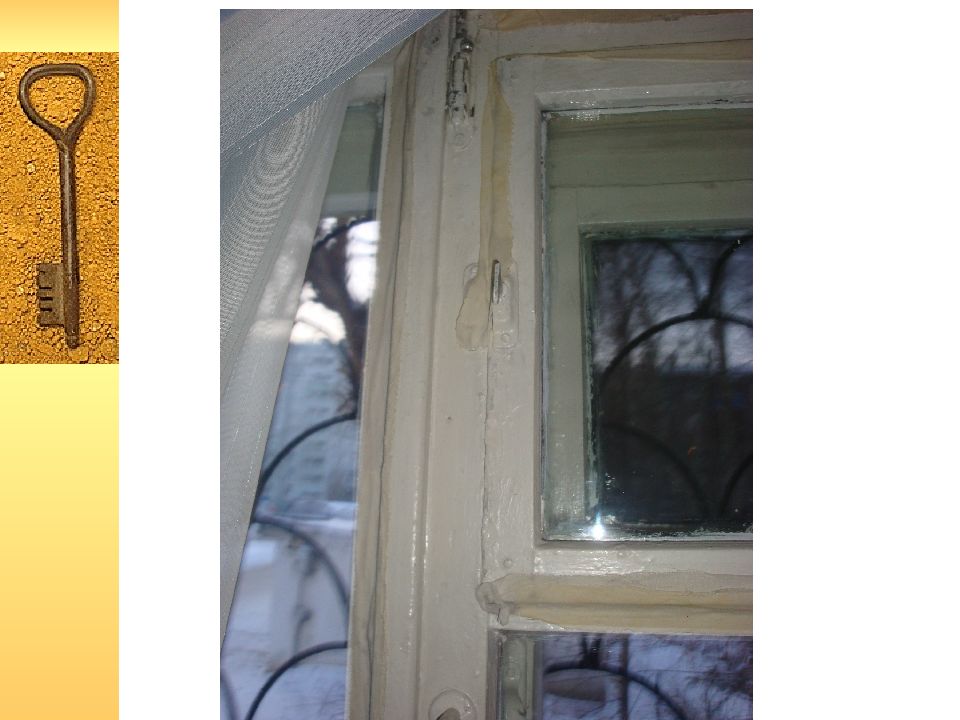

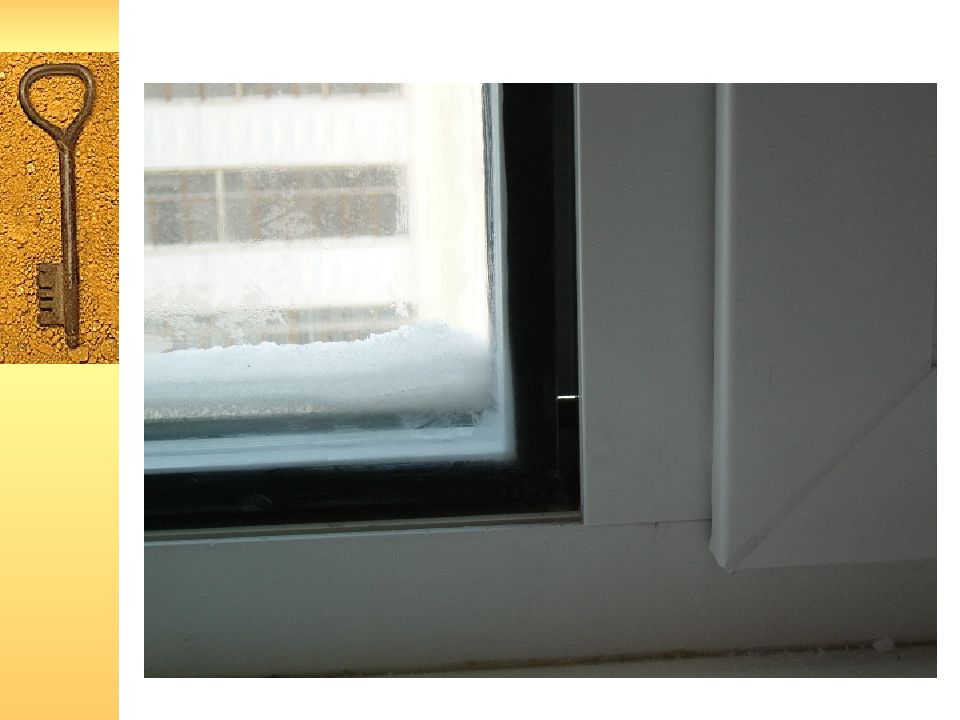

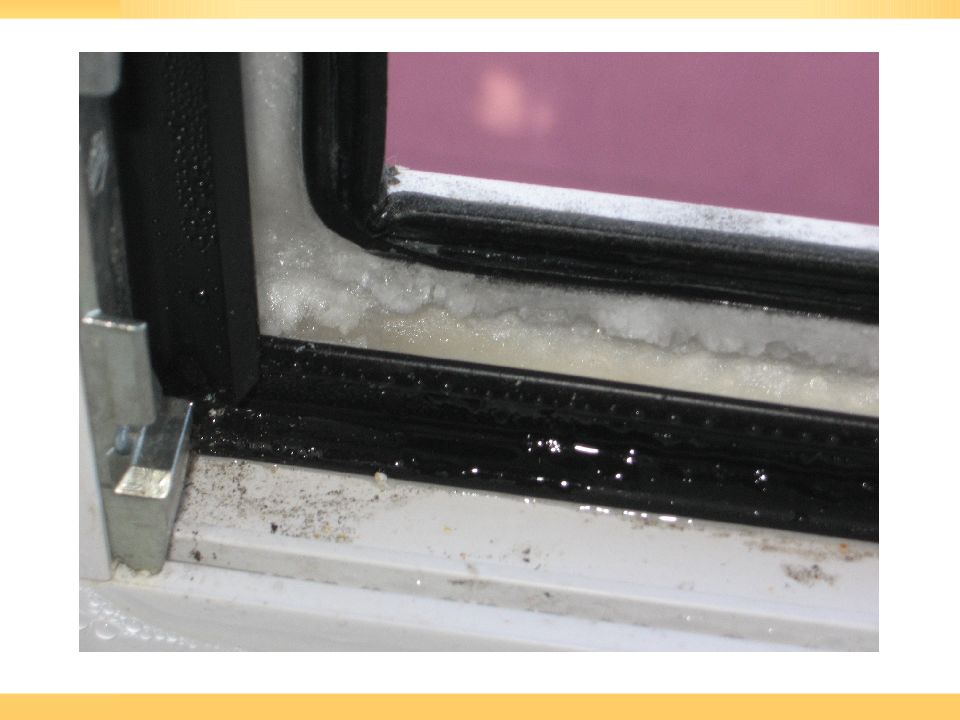

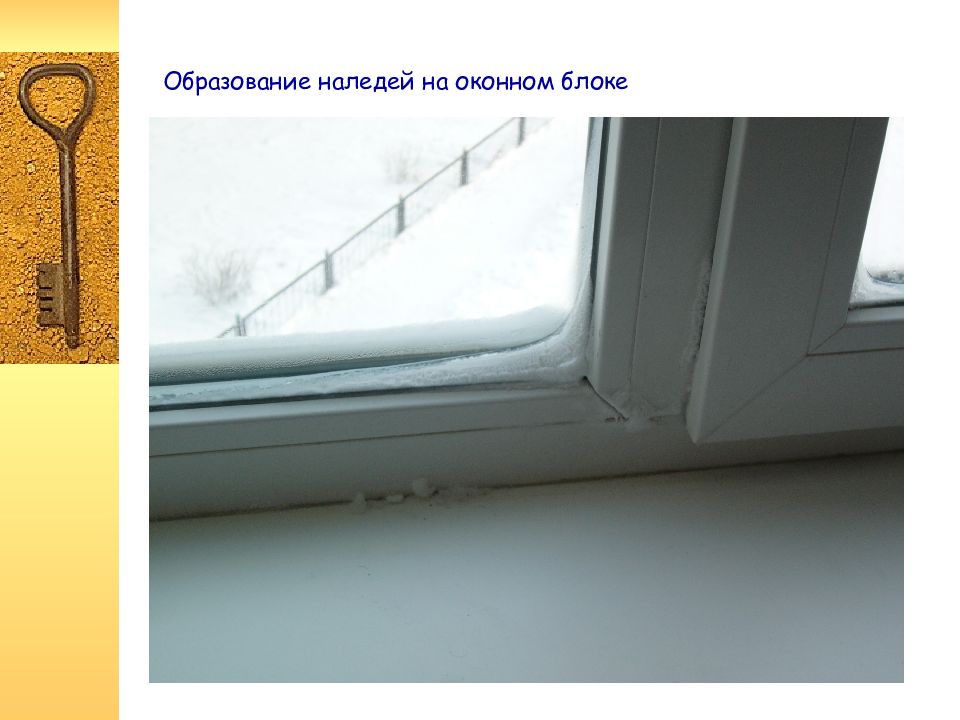

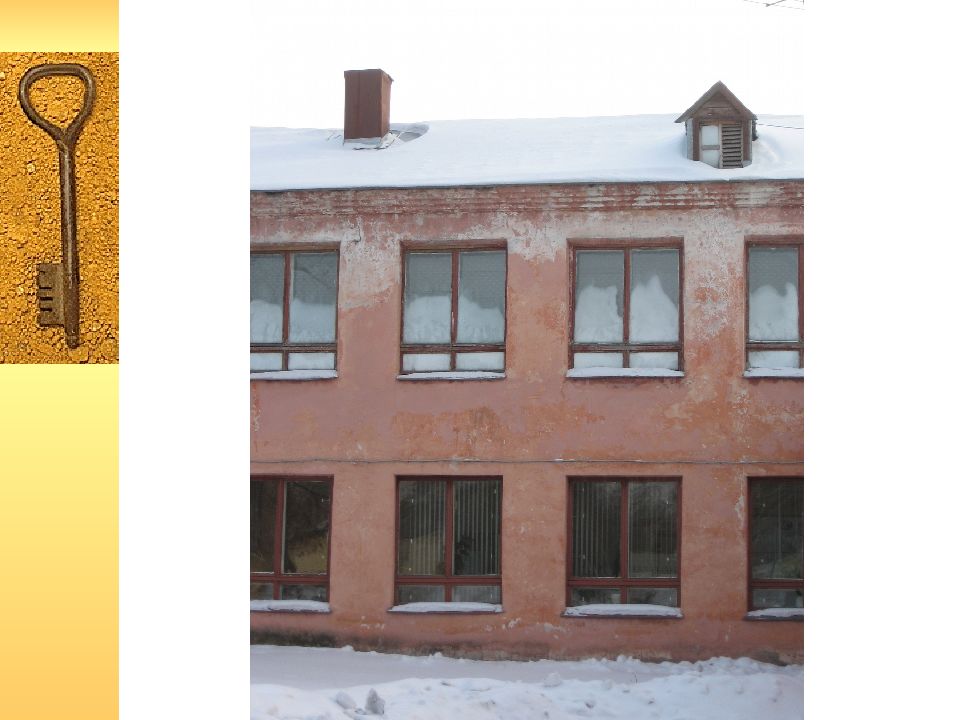

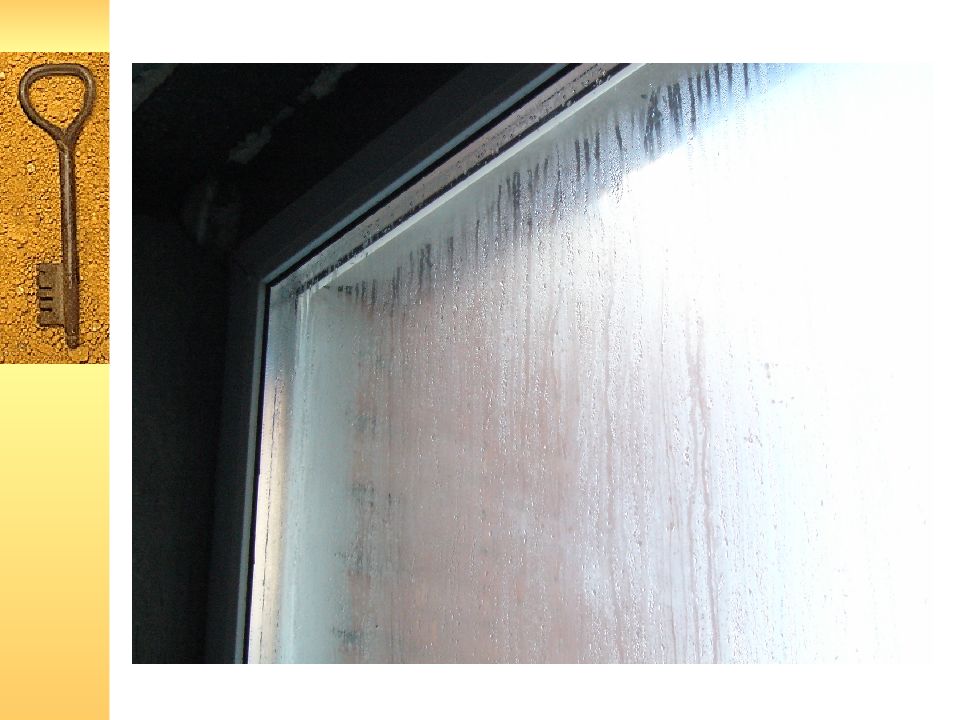

Образование наледей на оконном блоке
Перепады давлений

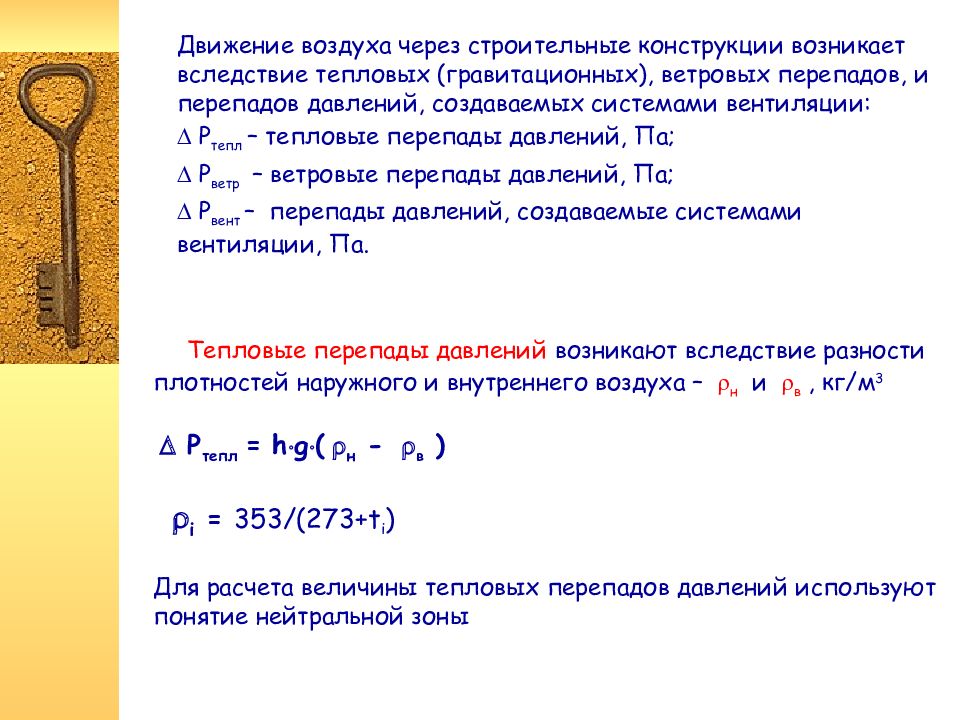

Движение воздуха через строительные конструкции возникает вследствие тепловых (гравитационных), ветровых перепадов, и перепадов давлений, создаваемых системами вентиляции: P тепл – тепловые перепады давлений, Па; P ветр – ветровые перепады давлений, Па; P вент – перепады давлений, создаваемые системами вентиляции, Па. Тепловые перепады давлений возникают вследствие разности плотностей наружного и внутреннего воздуха – н и в, кг / м 3 P тепл = hg ( н - в ) i = 353/ (273+ t i ) Для расчета величины тепловых перепадов давлений используют понятие нейтральной зоны

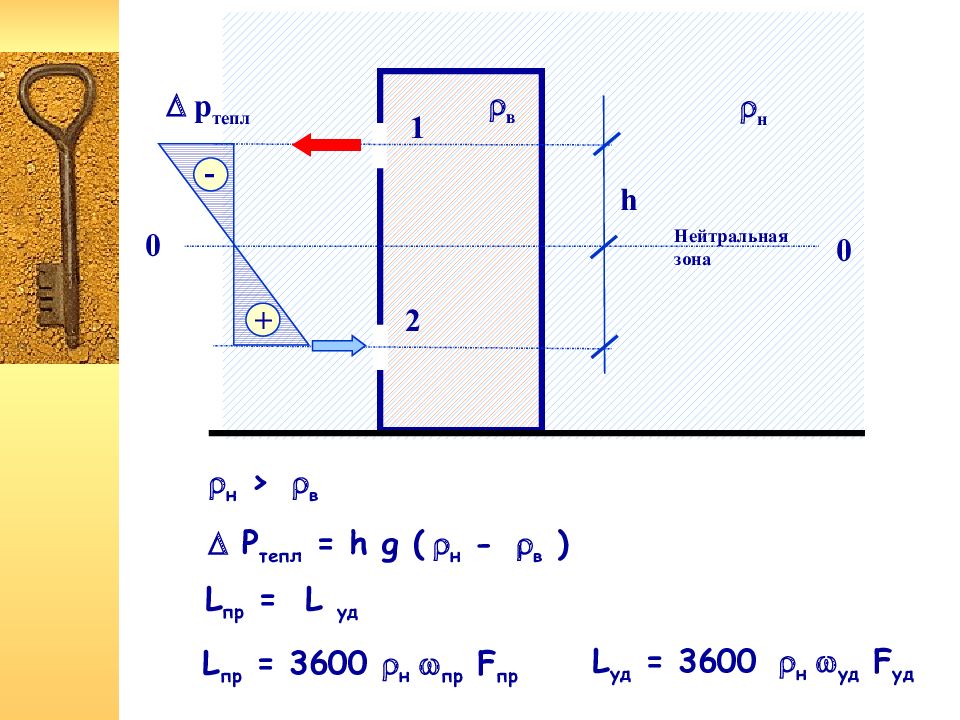

в н > в 0 0 h P тепл = h g ( н - в ) p тепл 1 2 Нейтральная зона н + - L пр = L уд L пр = 3600 н пр F пр L уд = 3600 н уд F уд

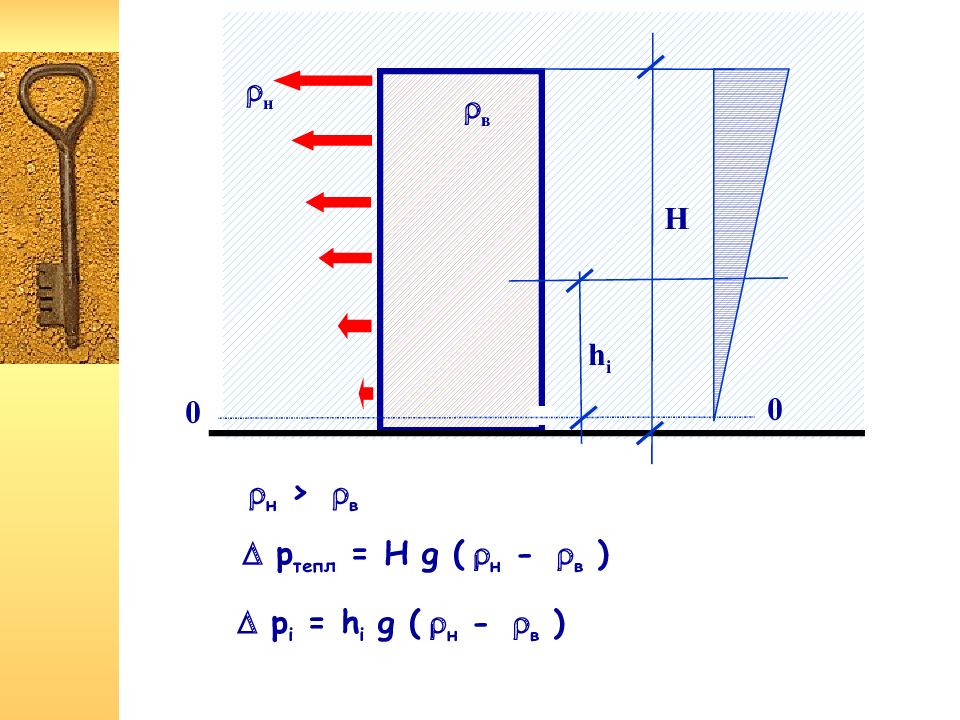

в н н > в H 0 0 h p тепл = H g ( н - в ) P тепл p i = h i g ( н - в ) p i
в н н > в H 0 0 h i p тепл = H g ( н - в ) p i = h i g ( н - в )

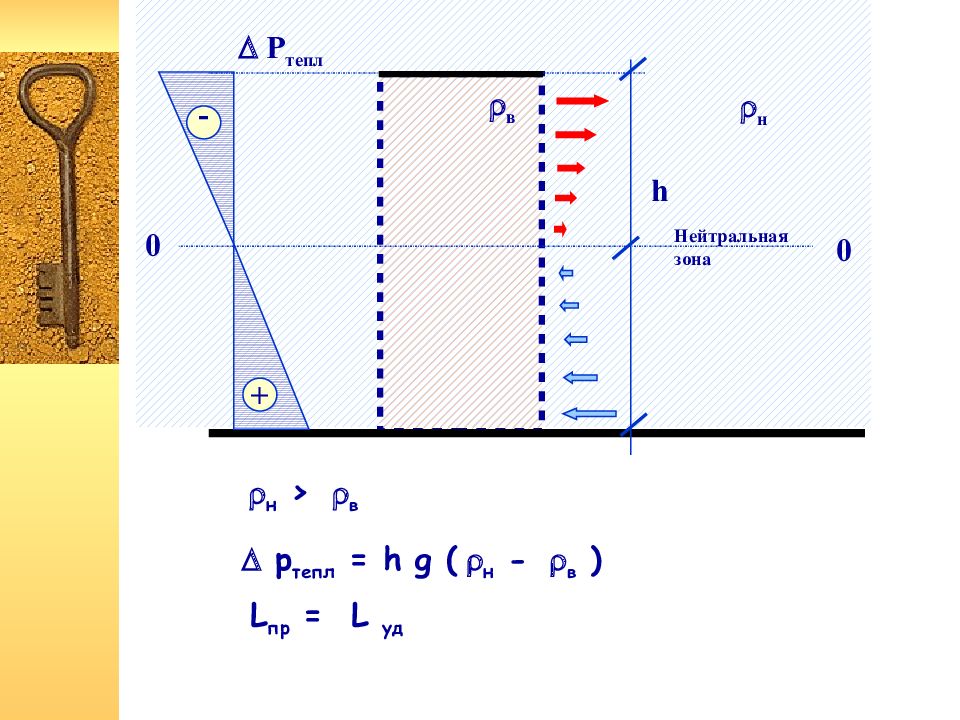

в н > в 0 0 h p тепл = h g ( н - в ) P тепл Нейтральная зона н + - L пр = L уд

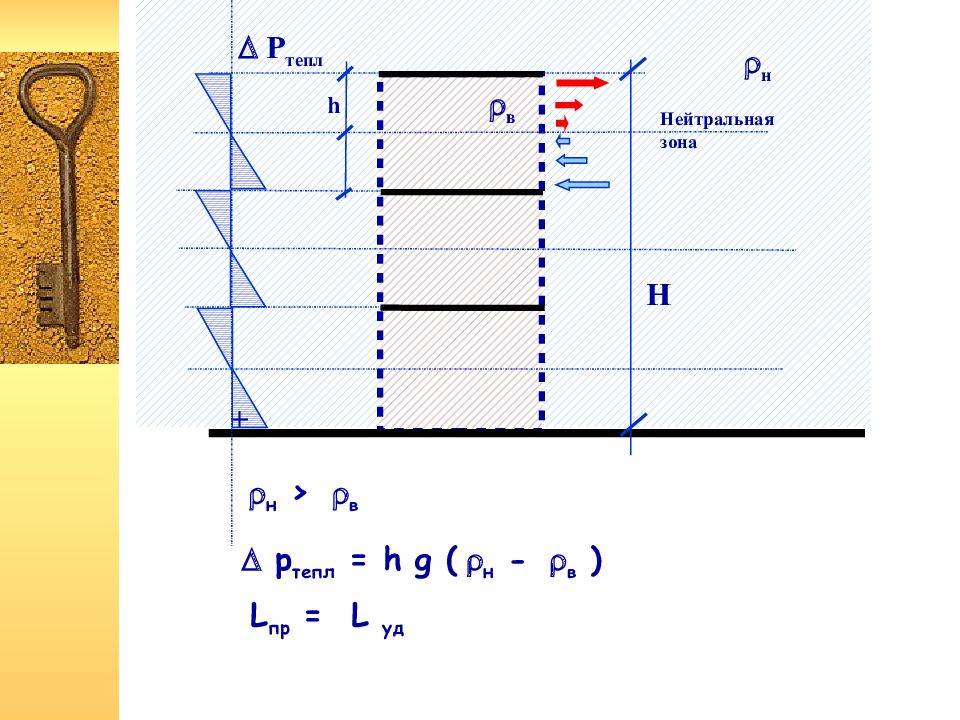

в н > в H p тепл = h g ( н - в ) P тепл Нейтральная зона н + L пр = L уд h
в н > в 0 0 h p тепл = h g ( н - в ) p тепл Нейтральная зона н + - L пр = L уд

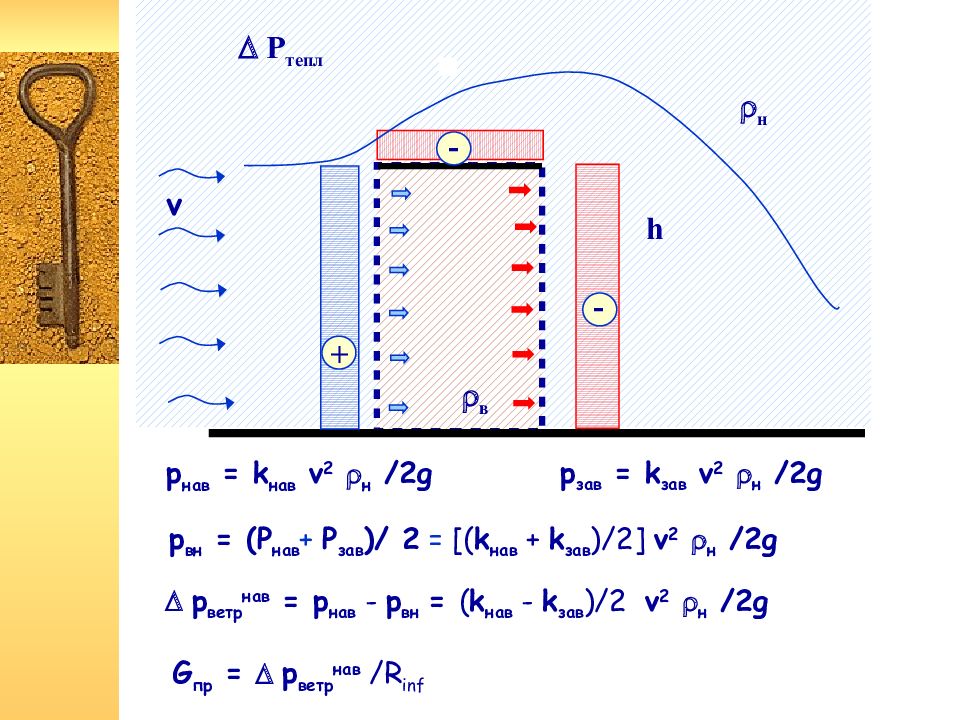

в h p ветр нав = p нав - p вн = ( k нав - k зав ) / 2 v 2 н / 2 g P тепл н + - - p нав = k нав v 2 н /2g p зав = k зав v 2 н /2g p вн = ( P нав + P зав ) / 2 = [ ( k нав + k зав ) / 2 ] v 2 н / 2 g G пр = p ветр нав /R inf v

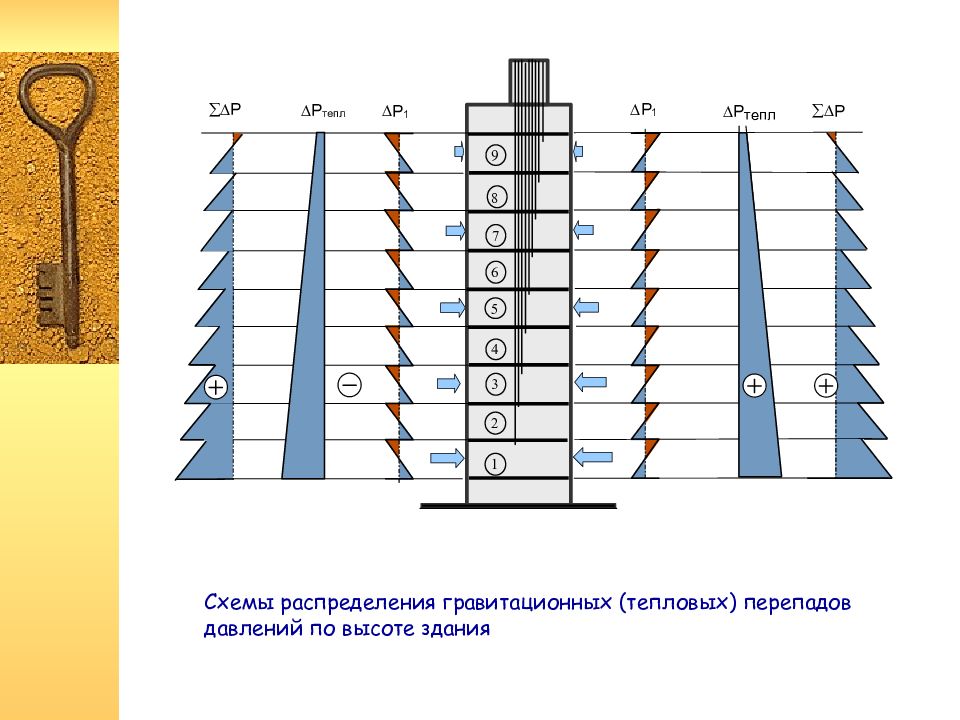

Схемы распределения гравитационных (тепловых) перепадов давлений по высоте здания

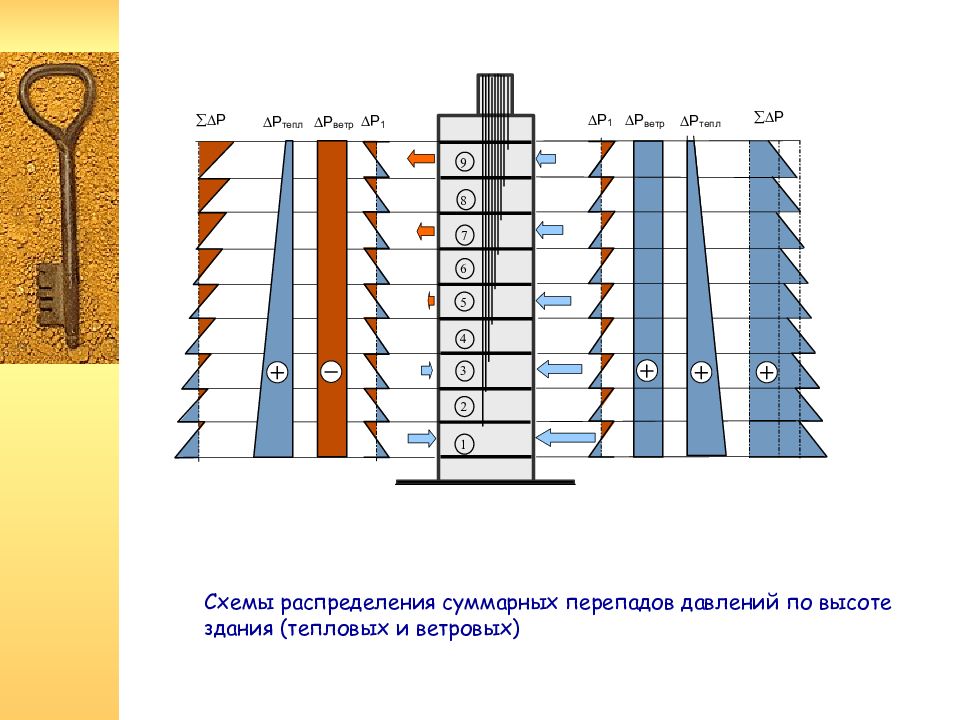

Схемы распределения суммарных перепадов давлений по высоте здания (тепловых и ветровых)

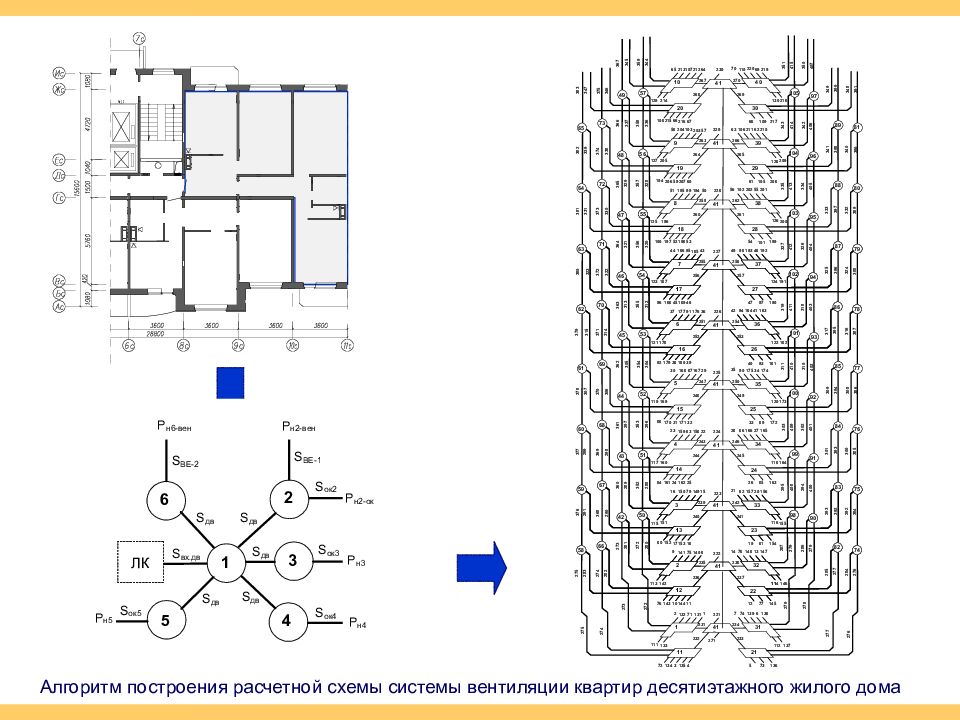

Алгоритм построения расчетной схемы системы вентиляции квартир десятиэтажного жилого дома

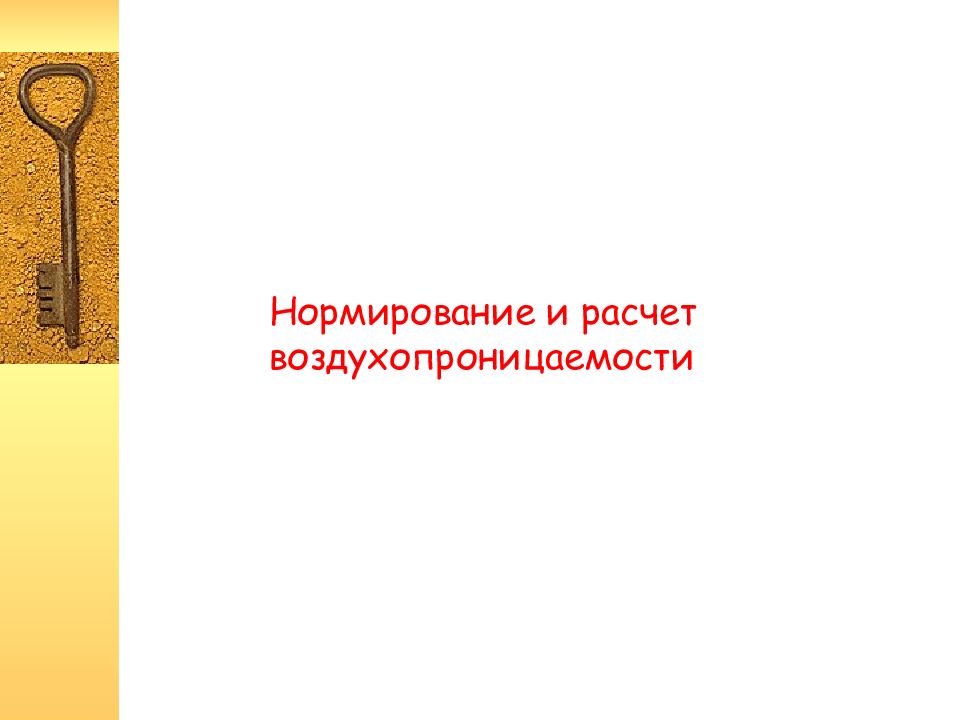

Нормирование и расчет воздухопроницаемости

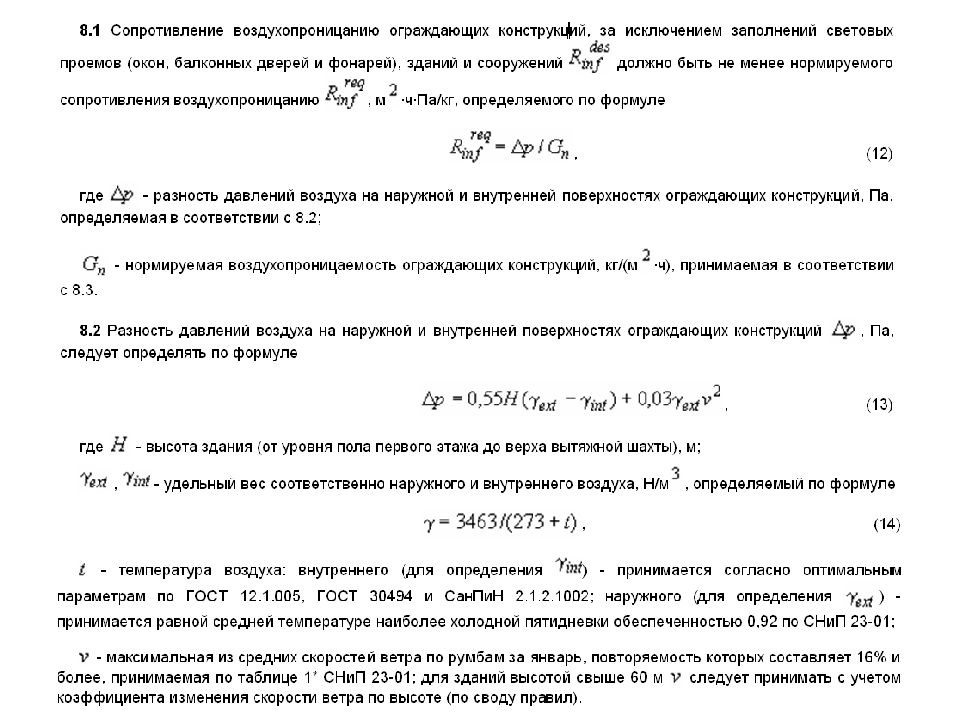

Нормируемая воздухопроницаемость ограждающих конструкций
Сопротивление воздухопроницанию некоторых материалов и конструкций
Взаимосвязь воздухопроницаемости ограждающих конструкций и воздушного режима помещений

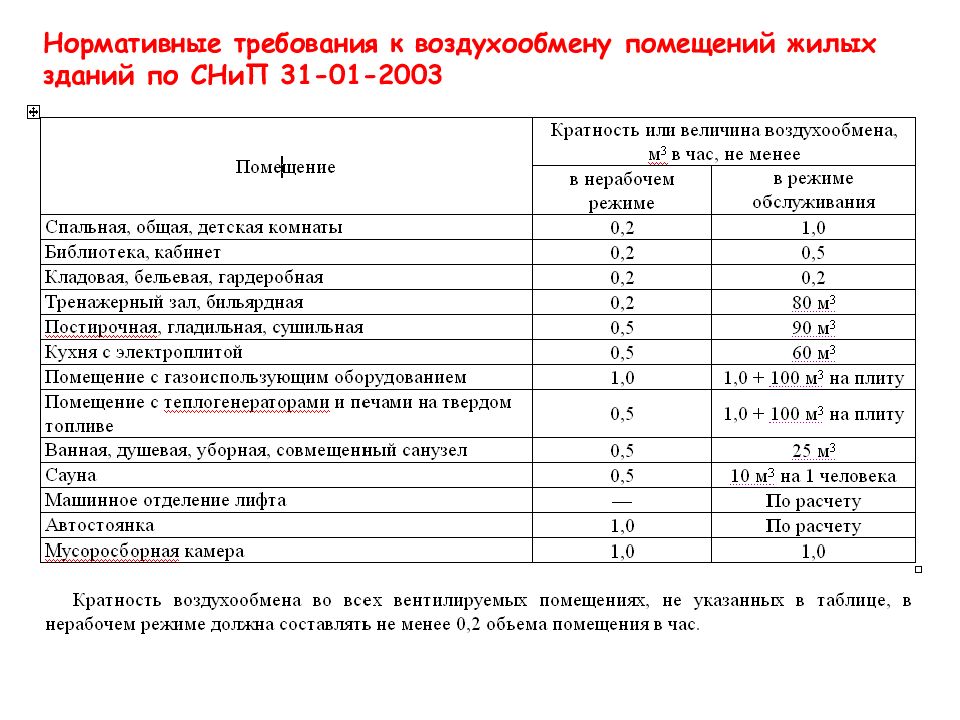

1,0* ** * ** Нормативные требования к воздухообмену помещений жилых зданий по СНиП 31-01-2003
Нормативные требования к воздухообмену по СНиП 41-01-2003 МИНИМАЛЬНЫЙ РАСХОД, м 3 /ч, НАРУЖНОГО ВОЗДУХА НА 1 человека

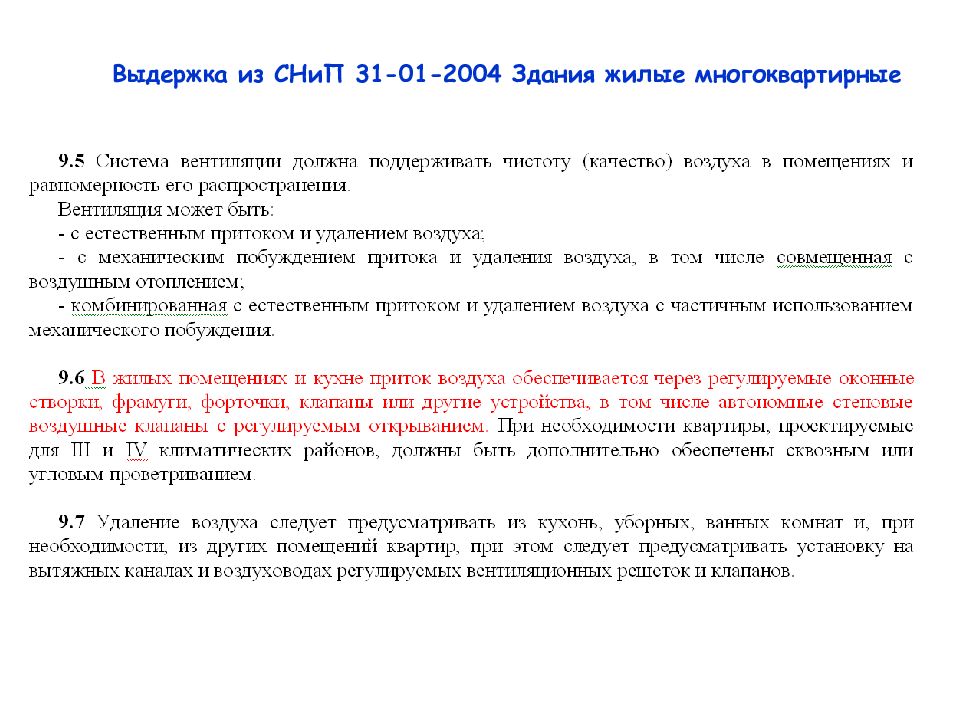

Выдержка из СНиП 31-01-2004 Здания жилые многоквартирные
Методы оценки воздухопроницаемости строительных материалов и конструкций

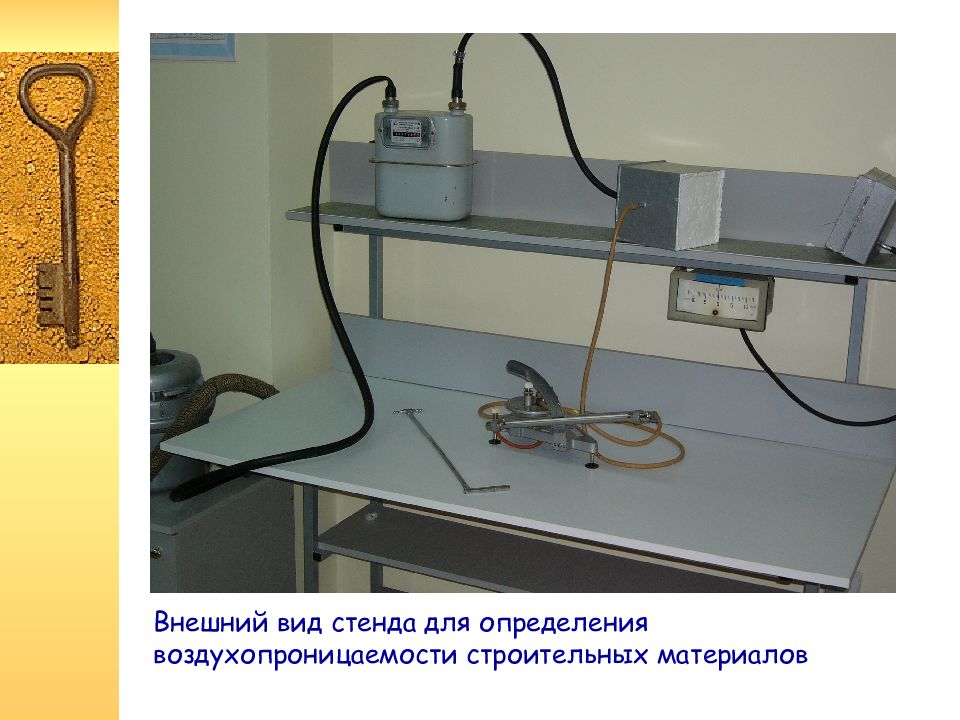

Внешний вид стенда для определения воздухопроницаемости строительных материалов

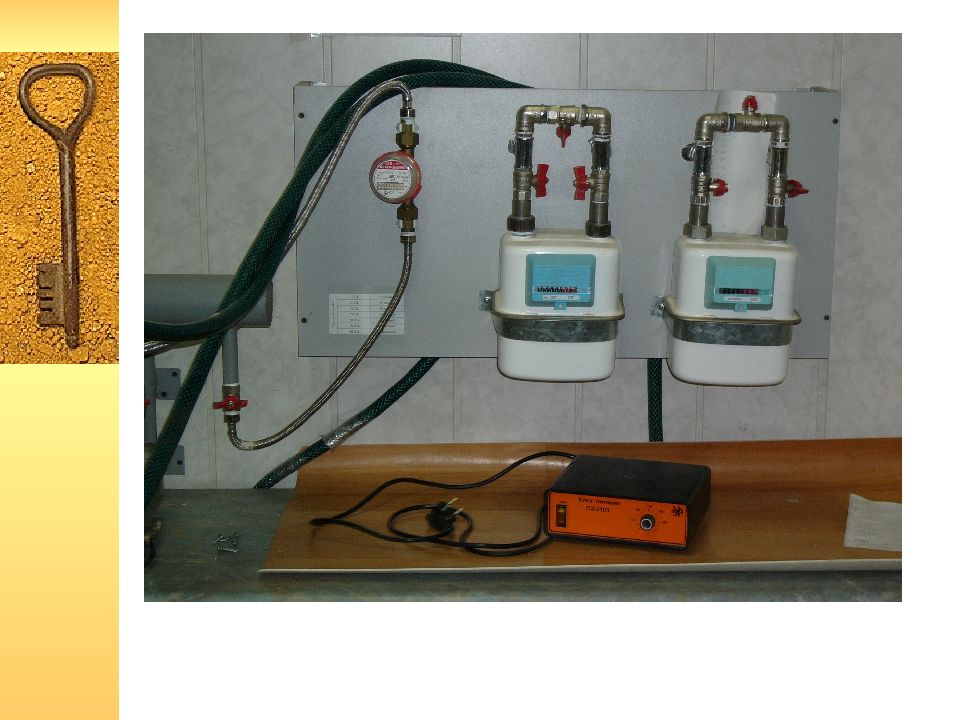

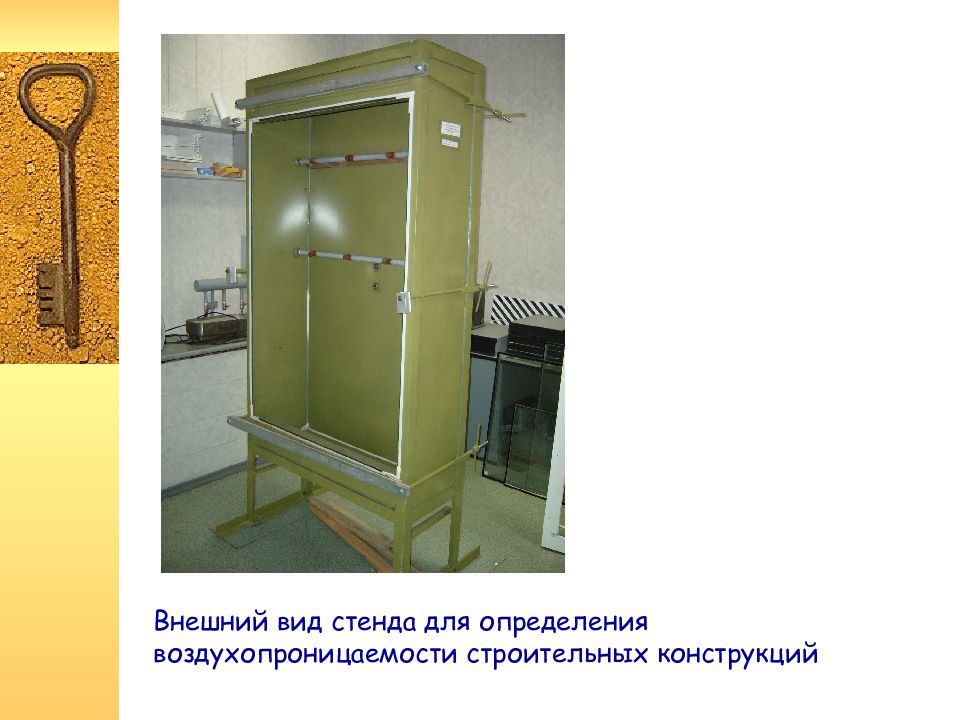

Внешний вид стенда для определения воздухопроницаемости строительных конструкций

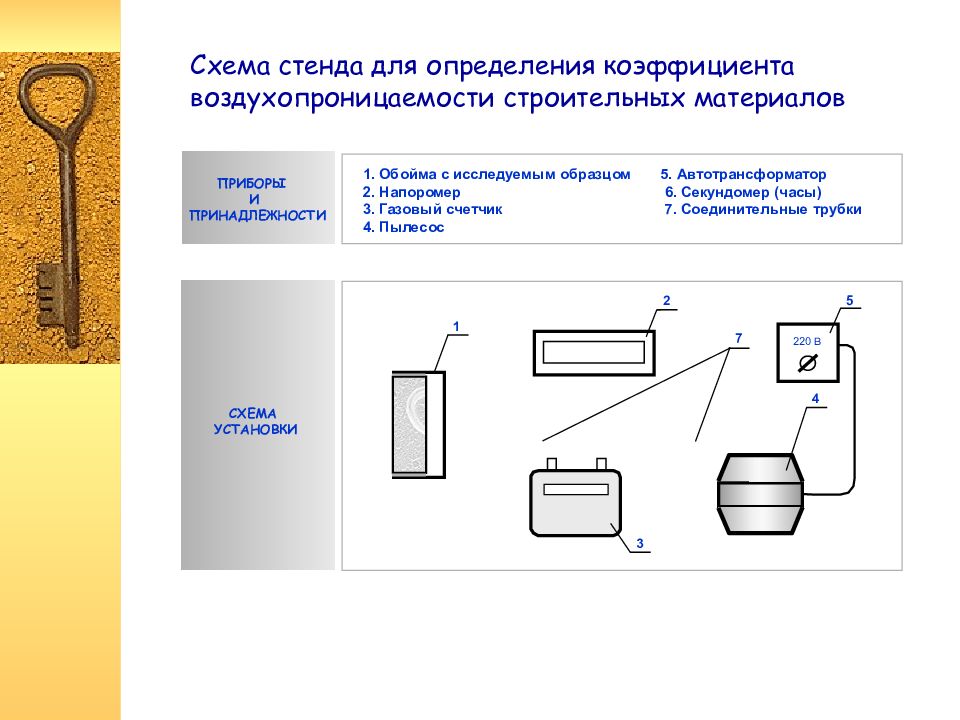

Схема стенда для определения коэффициента воздухопроницаемости строительных материалов ПРИБОРЫ И ПРИНАДЛЕЖНОСТИ СХЕМА УСТАНОВКИ 1. Обойма с исследуемым образцом 5. Автотрансформатор 2. Напоромер 6. Секундомер (часы) 3. Газовый счетчик 7. Соединительные трубки 4. Пылесос 1 2 3 4 5 7 220 В

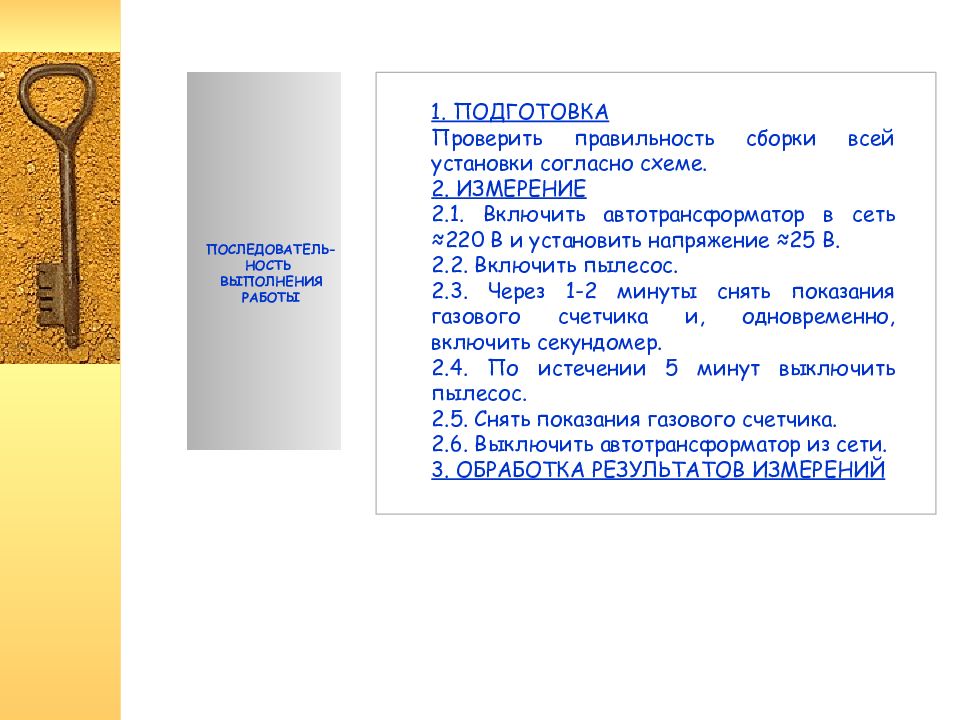

ПОСЛЕДОВАТЕЛЬ-НОСТЬ ВЫПОЛНЕНИЯ РАБОТЫ 1. ПОДГОТОВКА Проверить правильность сборки всей установки согласно схеме. 2. ИЗМЕРЕНИЕ 2.1. Включить автотрансформатор в сеть ≈220 В и установить напряжение ≈25 В. 2.2. Включить пылесос. 2.3. Через 1-2 минуты снять показания газового счетчика и, одновременно, включить секундомер. 2.4. По истечении 5 минут выключить пылесос. 2.5. Снять показания газового счетчика. 2.6. Выключить автотрансформатор из сети. 3. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

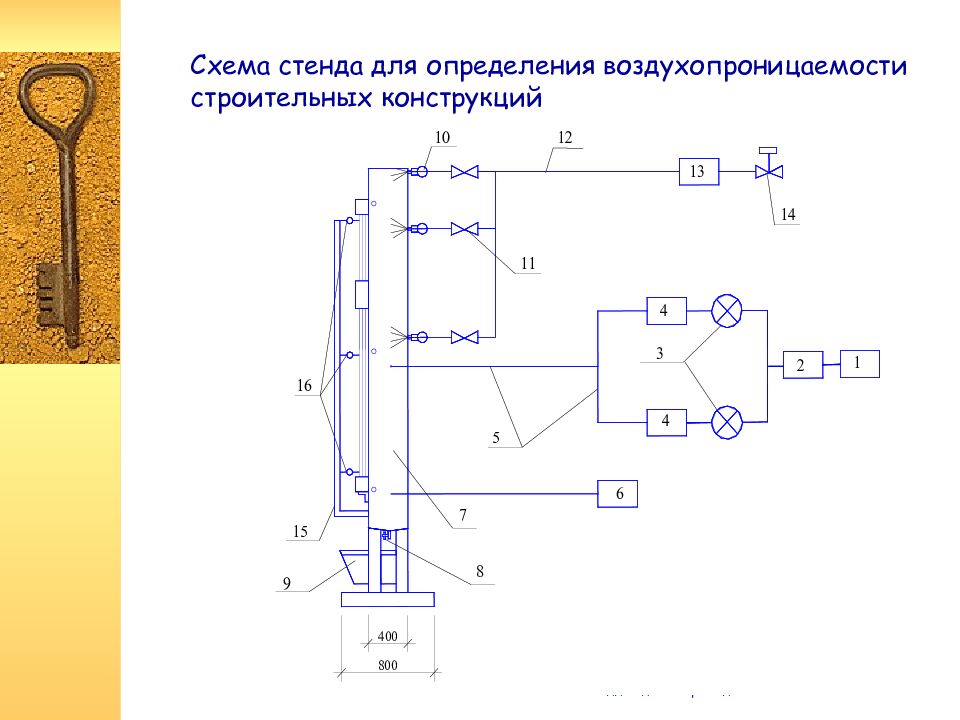

Схема стенда для определения воздухопроницаемости строительных конструкций Условные обозначения: 1 - центробежный насос; 2 - регулятор расхода воздуха; 3 - воздушные запорные краны ( d =15 мм); 4 - газовые счетчики (предел измерения от 0 до 100 м3/ч); 5 - гибкие шланги; 6 - датчик давления (манометр); 7 - герметичная камера; 8 - кран для слива воды в канализацию d =15мм; 9 - поддон для сбора воды

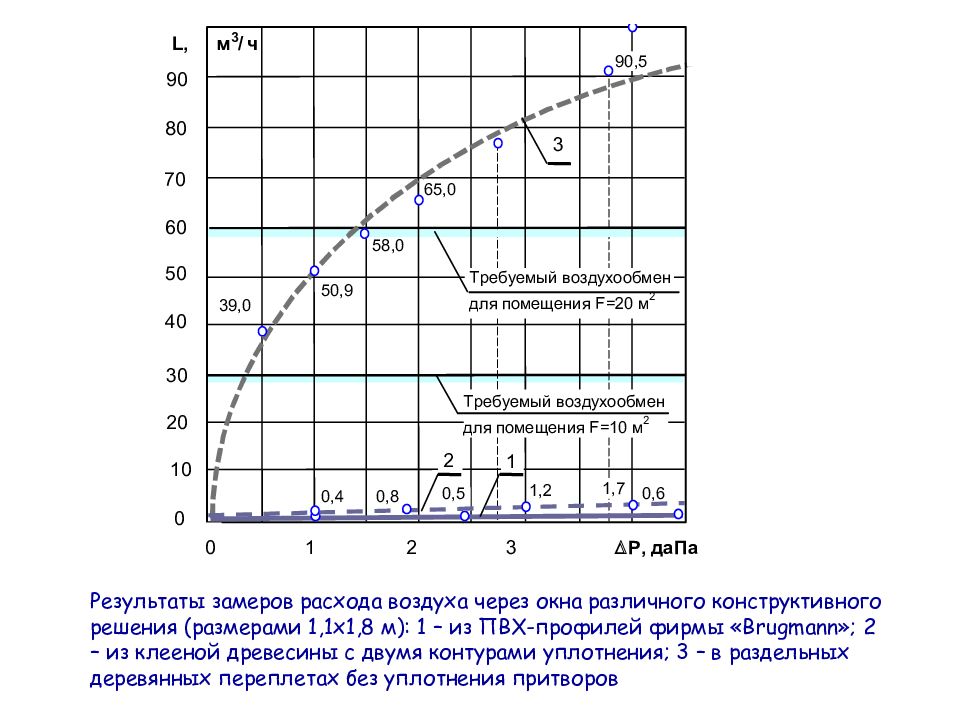

графиков испытаний Пример режимов испытаний
