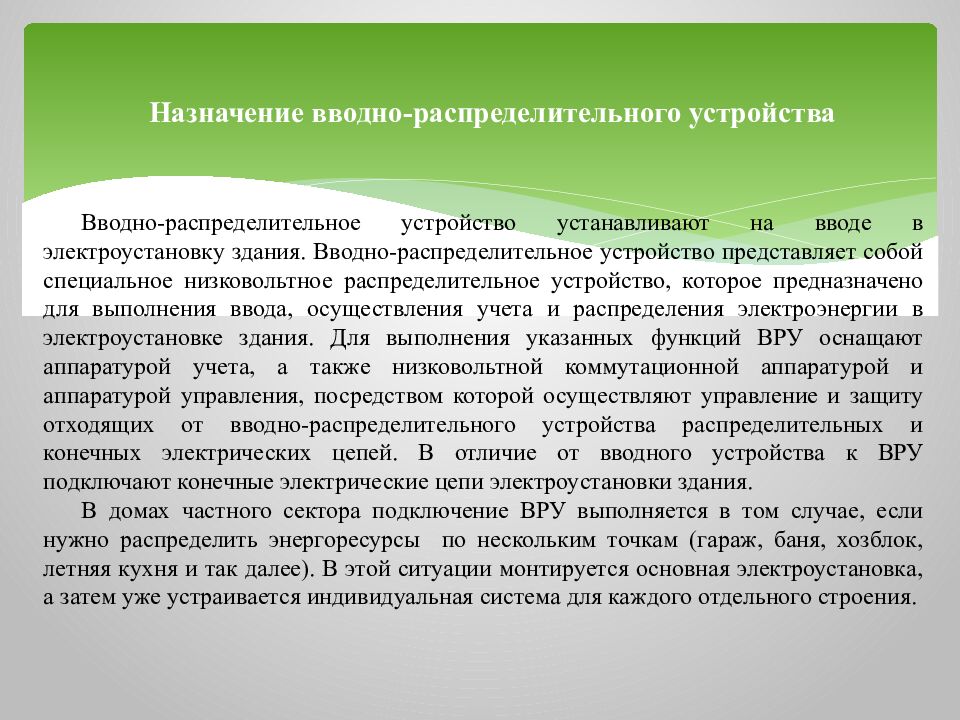

Вводно-распределительное устройство устанавливают на вводе в электроустановку здания. Вводно-распределительное устройство представляет собой специальное низковольтное распределительное устройство, которое предназначено для выполнения ввода, осуществления учета и распределения электроэнергии в электроустановке здания. Для выполнения указанных функций ВРУ оснащают аппаратурой учета, а также низковольтной коммутационной аппаратурой и аппаратурой управления, посредством которой осуществляют управление и защиту отходящих от вводно-распределительного устройства распределительных и конечных электрических цепей. В отличие от вводного устройства к ВРУ подключают конечные электрические цепи электроустановки здания. В домах частного сектора подключение ВРУ выполняется в том случае, если нужно распределить энергоресурсы по нескольким точкам (гараж, баня, хозблок, летняя кухня и так далее). В этой ситуации монтируется основная электроустановка, а затем уже устраивается индивидуальная система для каждого отдельного строения.

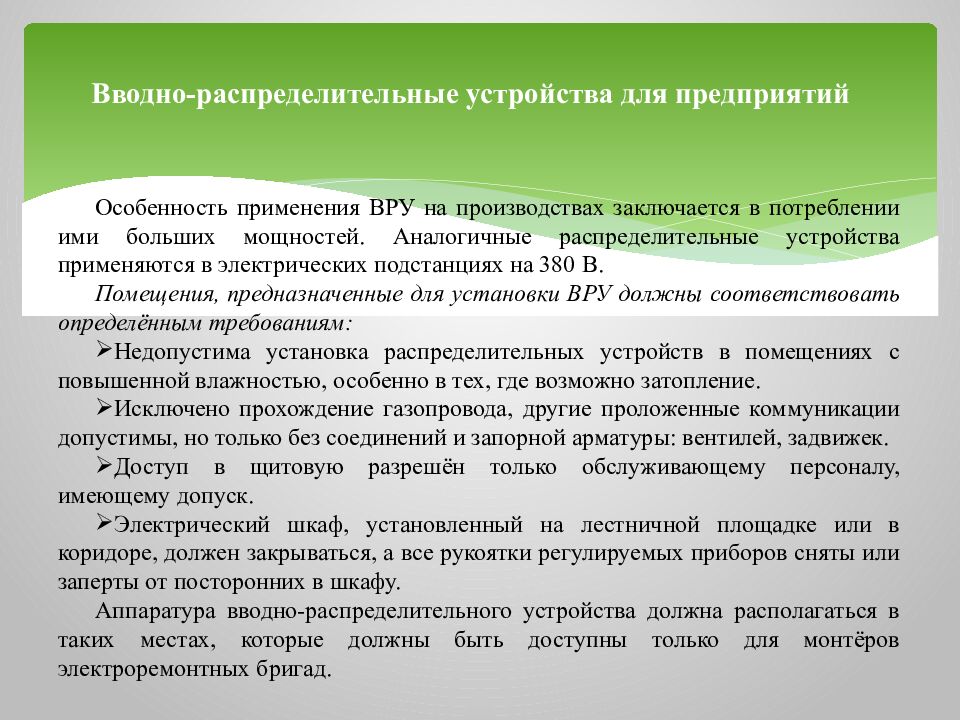

Особенность применения ВРУ на производствах заключается в потреблении ими больших мощностей. Аналогичные распределительные устройства применяются в электрических подстанциях на 380 В. Помещения, предназначенные для установки ВРУ должны соответствовать определённым требованиям: Недопустима установка распределительных устройств в помещениях с повышенной влажностью, особенно в тех, где возможно затопление. Исключено прохождение газопровода, другие проложенные коммуникации допустимы, но только без соединений и запорной арматуры: вентилей, задвижек. Доступ в щитовую разрешён только обслуживающему персоналу, имеющему допуск. Электрический шкаф, установленный на лестничной площадке или в коридоре, должен закрываться, а все рукоятки регулируемых приборов сняты или заперты от посторонних в шкафу. Аппаратура вводно-распределительного устройства должна располагаться в таких местах, которые должны быть доступны только для монтёров электроремонтных бригад.

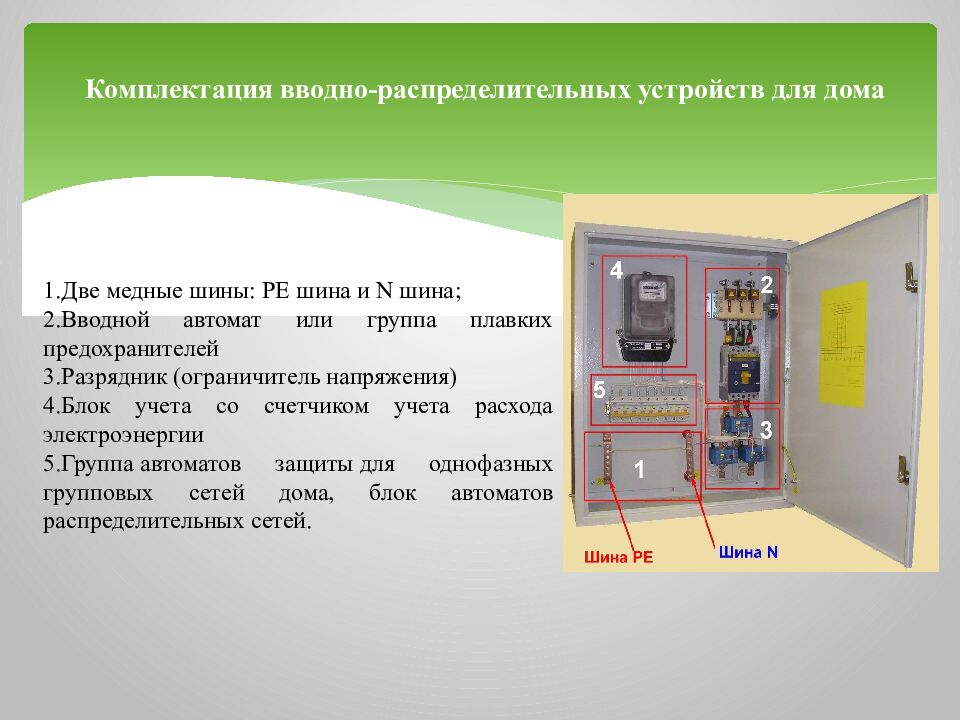

Две медные шины: PE шина и N шина ; Вводной автомат или группа плавких предохранителей Разрядник (ограничитель напряжения) Блок учета со счетчиком учета расхода электроэнергии Группа автоматов защиты для однофазных групповых сетей дома, блок автоматов распределительных сетей.

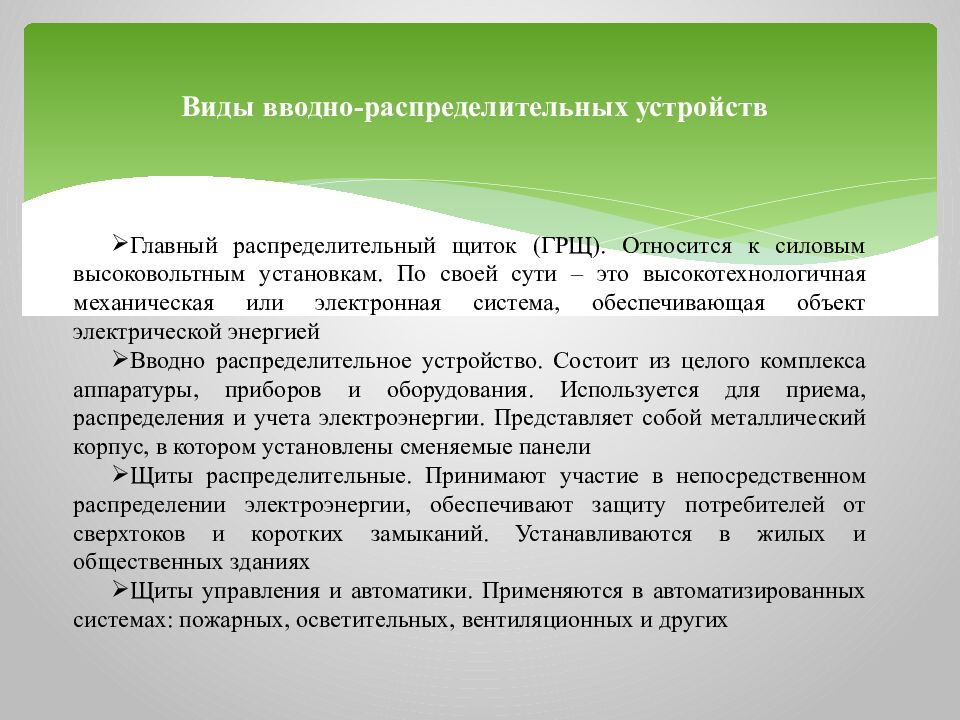

Главный распределительный щиток (ГРЩ). Относится к силовым высоковольтным установкам. По своей сути – это высокотехнологичная механическая или электронная система, обеспечивающая объект электрической энергией Вводно распределительное устройство. Состоит из целого комплекса аппаратуры, приборов и оборудования. Используется для приема, распределения и учета электроэнергии. Представляет собой металлический корпус, в котором установлены сменяемые панели Щиты распределительные. Принимают участие в непосредственном распределении электроэнергии, обеспечивают защиту потребителей от сверхтоков и коротких замыканий. Устанавливаются в жилых и общественных зданиях Щиты управления и автоматики. Применяются в автоматизированных системах: пожарных, осветительных, вентиляционных и других

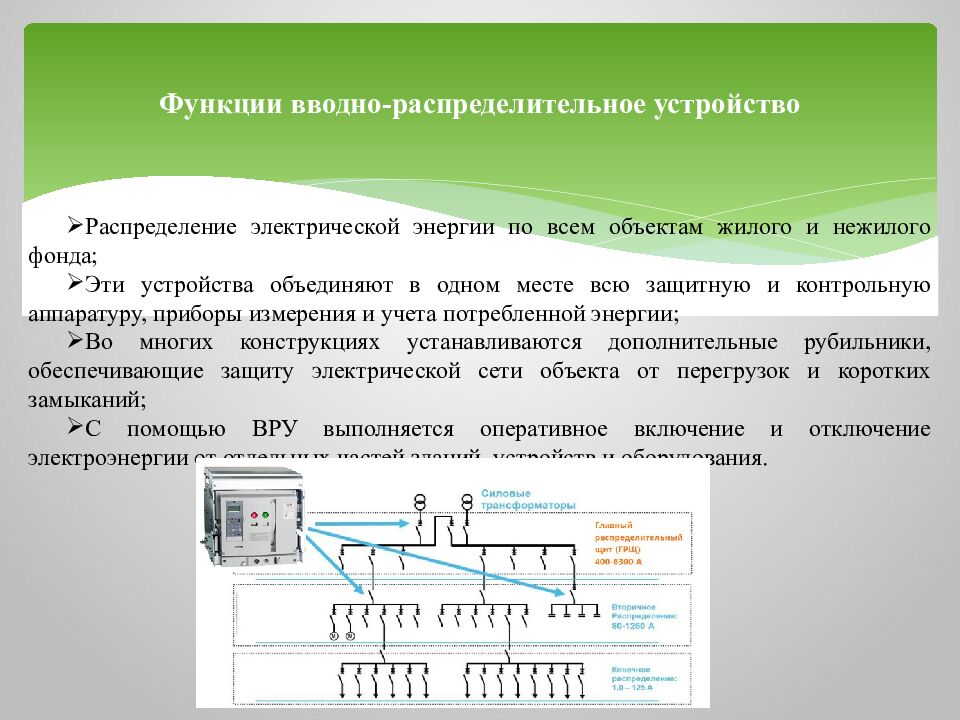

Распределение электрической энергии по всем объектам жилого и нежилого фонда; Эти устройства объединяют в одном месте всю защитную и контрольную аппаратуру, приборы измерения и учета потребленной энергии; Во многих конструкциях устанавливаются дополнительные рубильники, обеспечивающие защиту электрической сети объекта от перегрузок и коротких замыканий; С помощью ВРУ выполняется оперативное включение и отключение электроэнергии от отдельных частей зданий, устройств и оборудования.

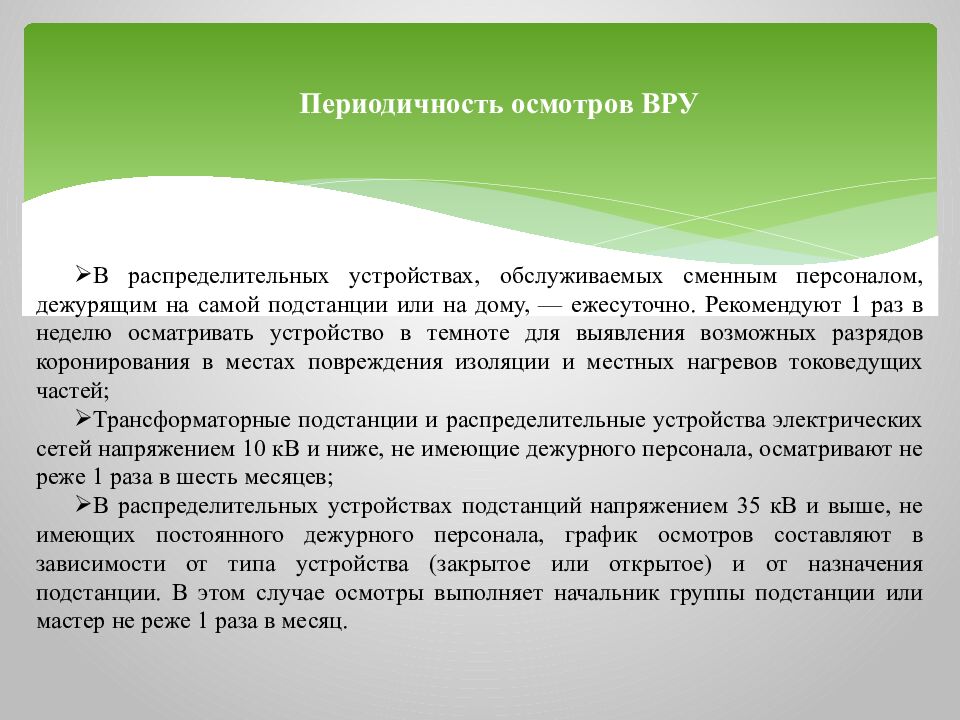

В распределительных устройствах, обслуживаемых сменным персоналом, дежурящим на самой подстанции или на дому, — ежесуточно. Рекомендуют 1 раз в неделю осматривать устройство в темноте для выявления возможных разрядов коронирования в местах повреждения изоляции и местных нагревов токоведущих частей; Трансформаторные подстанции и распределительные устройства электрических сетей напряжением 10 кВ и ниже, не имеющие дежурного персонала, осматривают не реже 1 раза в шесть месяцев; В распределительных устройствах подстанций напряжением 35 кВ и выше, не имеющих постоянного дежурного персонала, график осмотров составляют в зависимости от типа устройства (закрытое или открытое) и от назначения подстанции. В этом случае осмотры выполняет начальник группы подстанции или мастер не реже 1 раза в месяц.
Существуют правила разработанные для обеспечения надежного монтажа изделий, а также отдельных элементов конструкций: Средств измерения и учета; Набора коммутационных аппаратов; Вспомогательных приборов. В каждом конкретном случае сотрудники определяют требования к монтажу. Это делается для обеспечения: Долговечности и надежности монтируемой системы; Бесперебойной электро-подачи; Защиты конструкции от сопряжения с окружающей средой.

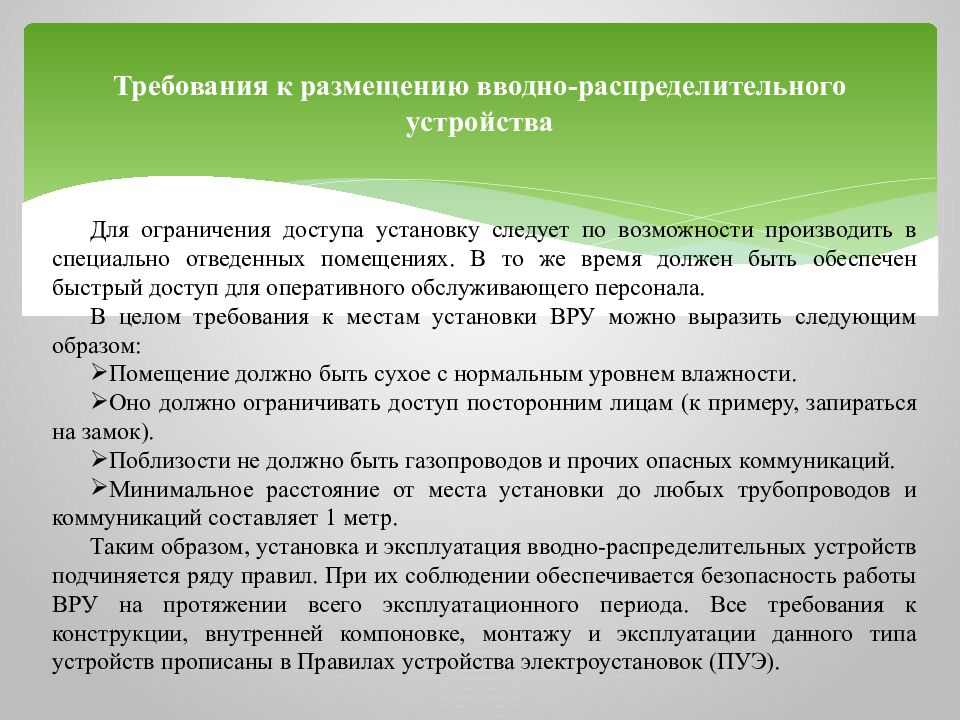

Для ограничения доступа установку следует по возможности производить в специально отведенных помещениях. В то же время должен быть обеспечен быстрый доступ для оперативного обслуживающего персонала. В целом требования к местам установки ВРУ можно выразить следующим образом: Помещение должно быть сухое с нормальным уровнем влажности. Оно должно ограничивать доступ посторонним лицам (к примеру, запираться на замок). Поблизости не должно быть газопроводов и прочих опасных коммуникаций. Минимальное расстояние от места установки до любых трубопроводов и коммуникаций составляет 1 метр. Таким образом, установка и эксплуатация вводно-распределительных устройств подчиняется ряду правил. При их соблюдении обеспечивается безопасность работы ВРУ на протяжении всего эксплуатационного периода. Все требования к конструкции, внутренней компоновке, монтажу и эксплуатации данного типа устройств прописаны в Правилах устройства электроустановок (ПУЭ).

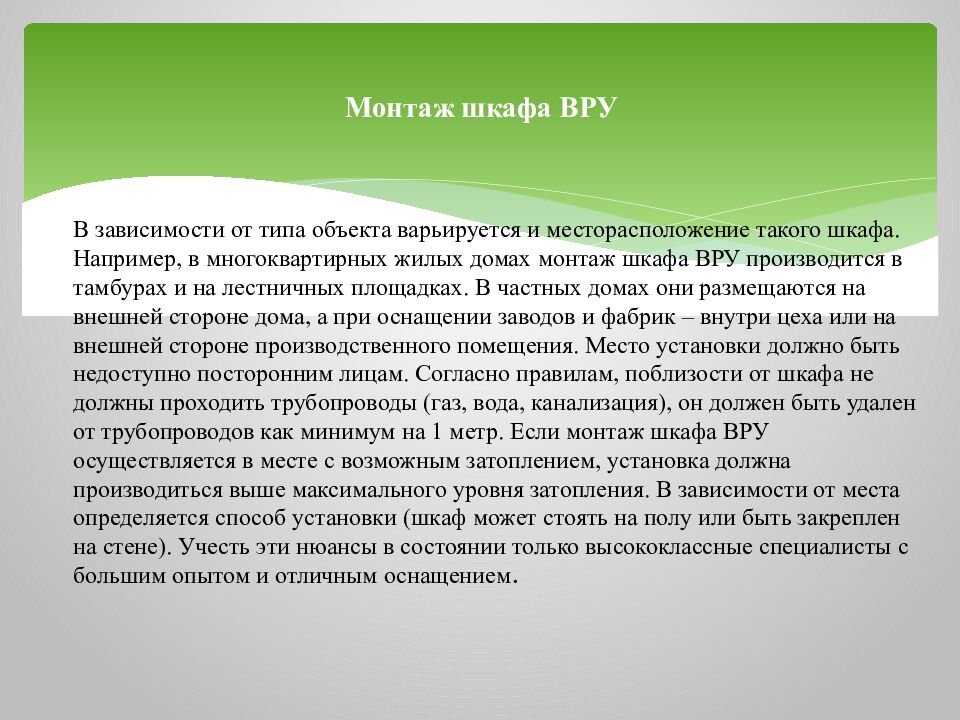

В зависимости от типа объекта варьируется и месторасположение такого шкафа. Например, в многоквартирных жилых домах монтаж шкафа ВРУ производится в тамбурах и на лестничных площадках. В частных домах они размещаются на внешней стороне дома, а при оснащении заводов и фабрик – внутри цеха или на внешней стороне производственного помещения. Место установки должно быть недоступно посторонним лицам. Согласно правилам, поблизости от шкафа не должны проходить трубопроводы (газ, вода, канализация), он должен быть удален от трубопроводов как минимум на 1 метр. Если монтаж шкафа ВРУ осуществляется в месте с возможным затоплением, установка должна производиться выше максимального уровня затопления. В зависимости от места определяется способ установки (шкаф может стоять на полу или быть закреплен на стене). Учесть эти нюансы в состоянии только высококлассные специалисты с большим опытом и отличным оснащением.

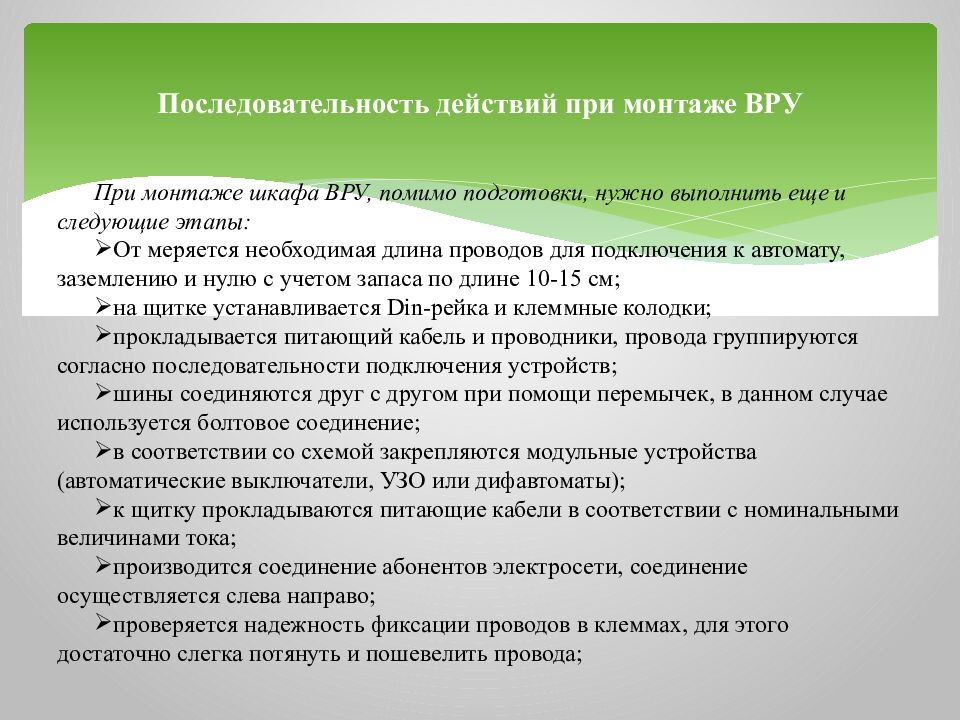

При монтаже шкафа ВРУ, помимо подготовки, нужно выполнить еще и следующие этапы: От меряется необходимая длина проводов для подключения к автомату, заземлению и нулю с учетом запаса по длине 10-15 см; на щитке устанавливается Din -рейка и клеммные колодки; прокладывается питающий кабель и проводники, провода группируются согласно последовательности подключения устройств; шины соединяются друг с другом при помощи перемычек, в данном случае используется болтовое соединение; в соответствии со схемой закрепляются модульные устройства (автоматические выключатели, УЗО или дифавтоматы ); к щитку прокладываются питающие кабели в соответствии с номинальными величинами тока; производится соединение абонентов электросети, соединение осуществляется слева направо; проверяется надежность фиксации проводов в клеммах, для этого достаточно слегка потянуть и пошевелить провода;
