особая форма материи, посредством которой осуществляется воздействие между электрическими заряженными частицами; совокупность двух взаимосвязанных переменных полей: электрического и магнитного и распространяется в пространстве в виде электромагнитных волн.
изменяющееся во времени электрическое поле Е порождает магнитное поле Н, а изменяющееся Н - вихревое электрическое поле: обе компоненты Е и Н, непрерывно изменяясь, возбуждают друг друга.
Название ЭМП Название ЭМИ Диапазон частот Диапазон длин волн Статические - 0 - Радиочастотные КНЧ СНЧ ИНЧ ОНЧ НЧ СЧ ВЧ ОВЧ УВЧ СВЧ КВЧ ГВЧ 3…30 Гц 30…300 Гц 0,3…3 кГц 3…30 кГц 30…300 кГц 0,3…3 МГц 3…30 МГц 30…300 МГц 0,3…3ГГц 3…30 ГГц 30…300 ГГц 0,3…3 ТГц 100…10 Мм 10…1 Мм 1000…100 км 100…10 км 10…1 км 1…0,1 км 100…10 м 10…1 м 1…0,1м 10…1 см 10…1 мм 1…0,1 мм Оптические Инфракрасные Видимые Ультрафиолетовые 3…3,75 10 2 ТГц 3,75 10 2 …7,5 10 2 ТГц 7,5 10 2 ТГц …3 10 2 ПГц 100…0,8 мкм 0,8…0,4 мкм 400…1 нм Ионизирующие Рентгеновское излучение Гамма-излучение 3 10 2 … 5 10 4 ПГц > 5 10 4 ПГц 1000…6 пм < …6 пм
частота f, Гц длина волны λ напряженность электрического поля Е, В/м напряженность магнитного поля Н, А/м скорость распространения с, м / с вектор плотности потока энергии ППЭ

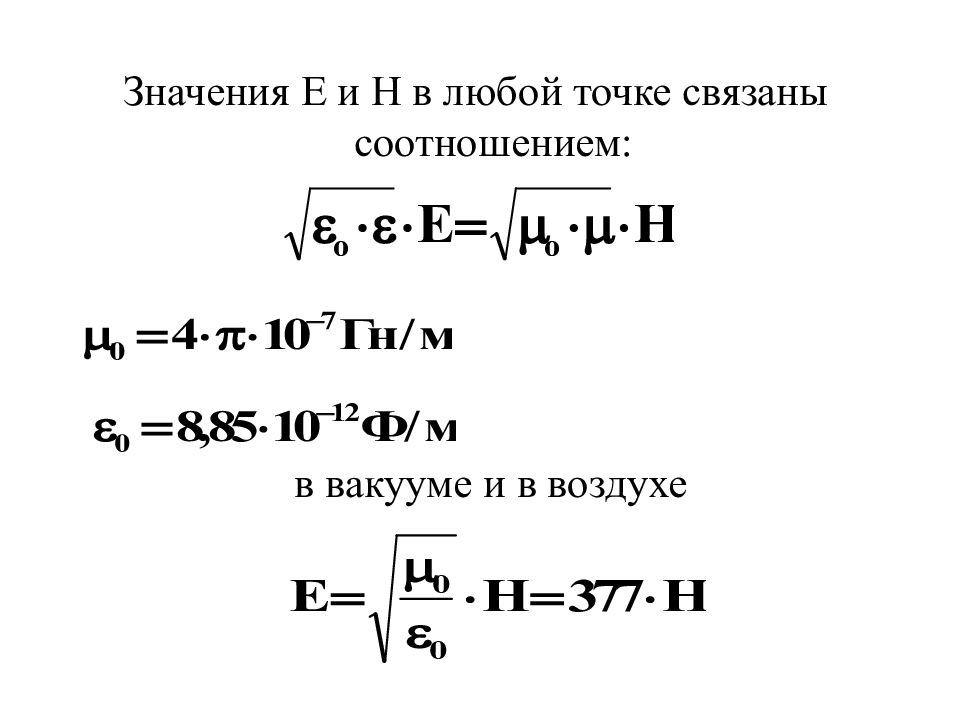

Значения Е и Н в любой точке связаны соотношением: в вакууме и в воздухе

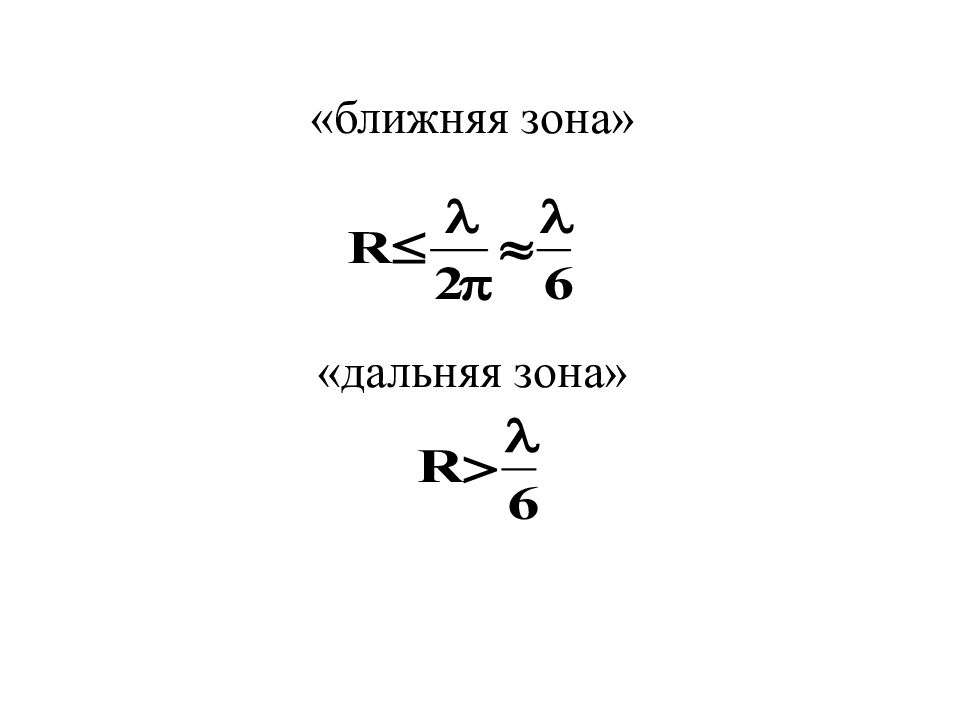

«ближняя зона» «дальняя зона»

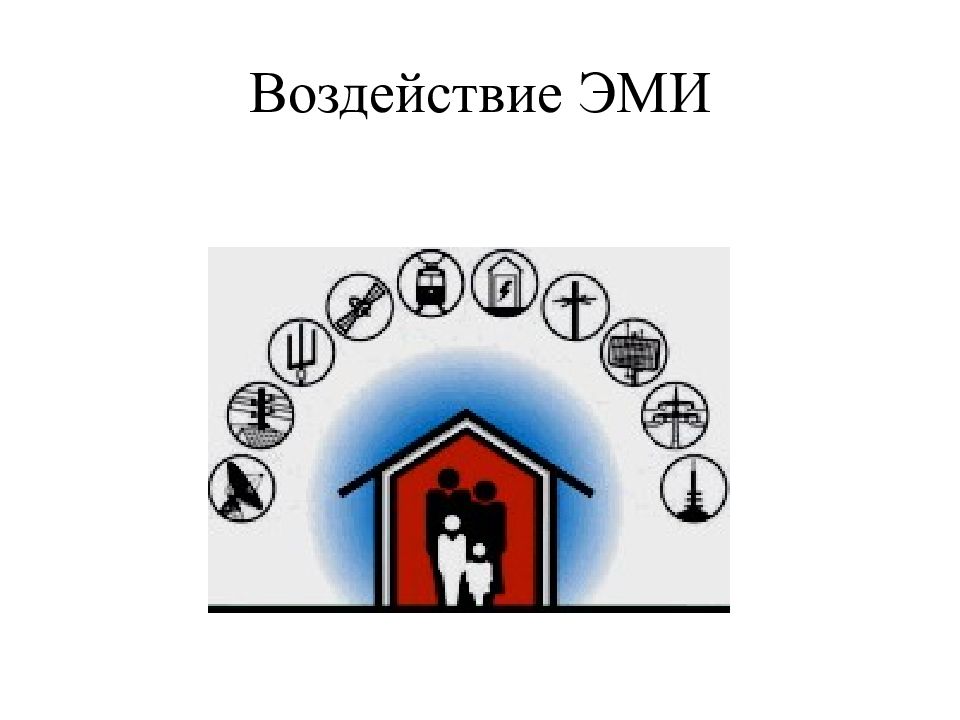

Естественные ЭМП Геомагнитное поле Земли Электростатическое поле Земли Переменные ЭМП в диапазоне частот от 10 -3 до 10 12 Гц Антропогенные ЭМП Источники, генерирующие КНЧ и СНЧ от 0 до 3 кГц Источники, генерирующие излучения в РЧ диапазоне от 3 кГц до 300 ГГц, включая СВЧ-излучение

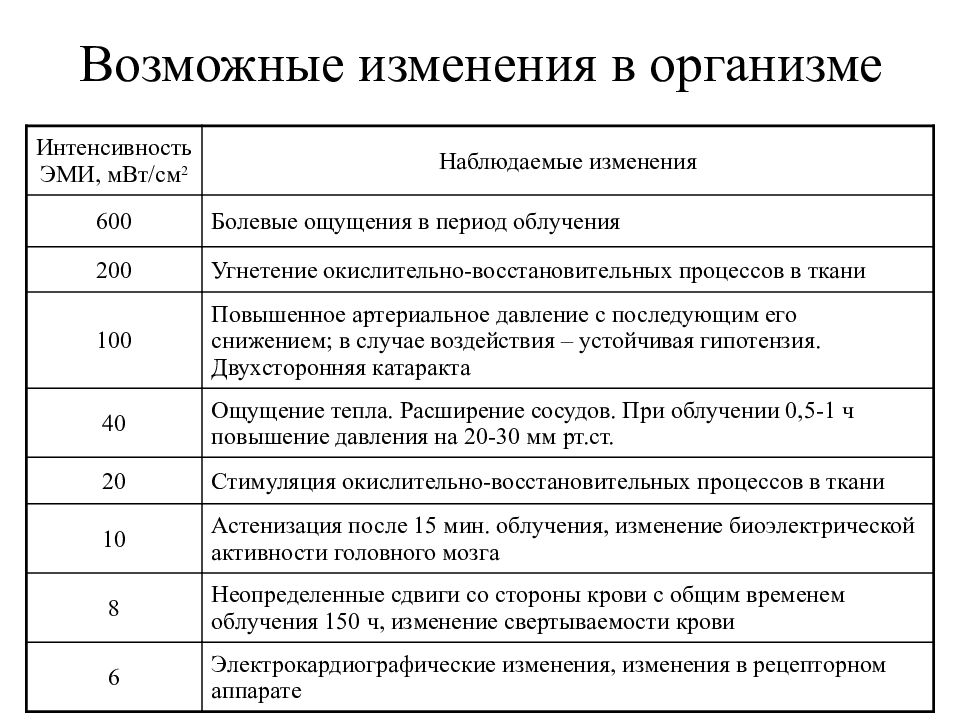

Интенсивность ЭМИ, мВт/см 2 Наблюдаемые изменения 600 Болевые ощущения в период облучения 200 Угнетение окислительно-восстановительных процессов в ткани 100 Повышенное артериальное давление с последующим его снижением; в случае воздействия – устойчивая гипотензия. Двухсторонняя катаракта 40 Ощущение тепла. Расширение сосудов. При облучении 0,5-1 ч повышение давления на 20-30 мм рт.ст. 20 Стимуляция окислительно-восстановительных процессов в ткани 10 Астенизация после 15 мин. облучения, изменение биоэлектрической активности головного мозга 8 Неопределенные сдвиги со стороны крови с общим временем облучения 150 ч, изменение свертываемости крови 6 Электрокардиографические изменения, изменения в рецепторном аппарате

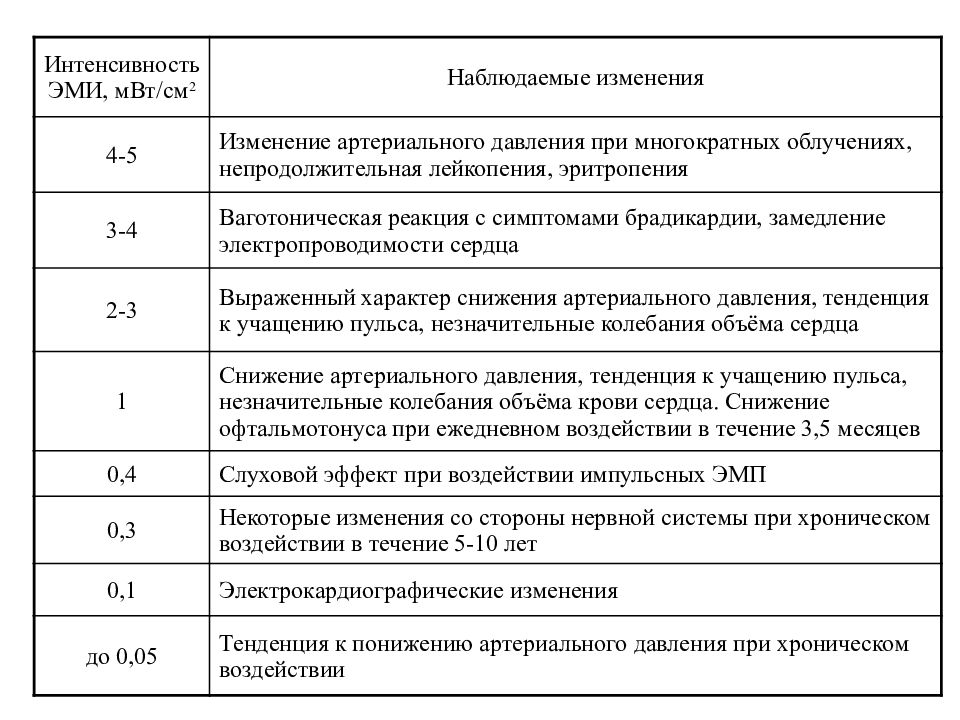

Интенсивность ЭМИ, мВт/см 2 Наблюдаемые изменения 4-5 Изменение артериального давления при многократных облучениях, непродолжительная лейкопения, эритропения 3-4 Ваготоническая реакция с симптомами брадикардии, замедление электропроводимости сердца 2-3 Выраженный характер снижения артериального давления, тенденция к учащению пульса, незначительные колебания объёма сердца 1 Снижение артериального давления, тенденция к учащению пульса, незначительные колебания объёма крови сердца. Снижение офтальмотонуса при ежедневном воздействии в течение 3,5 месяцев 0,4 Слуховой эффект при воздействии импульсных ЭМП 0,3 Некоторые изменения со стороны нервной системы при хроническом воздействии в течение 5-10 лет 0,1 Электрокардиографические изменения до 0,05 Тенденция к понижению артериального давления при хроническом воздействии

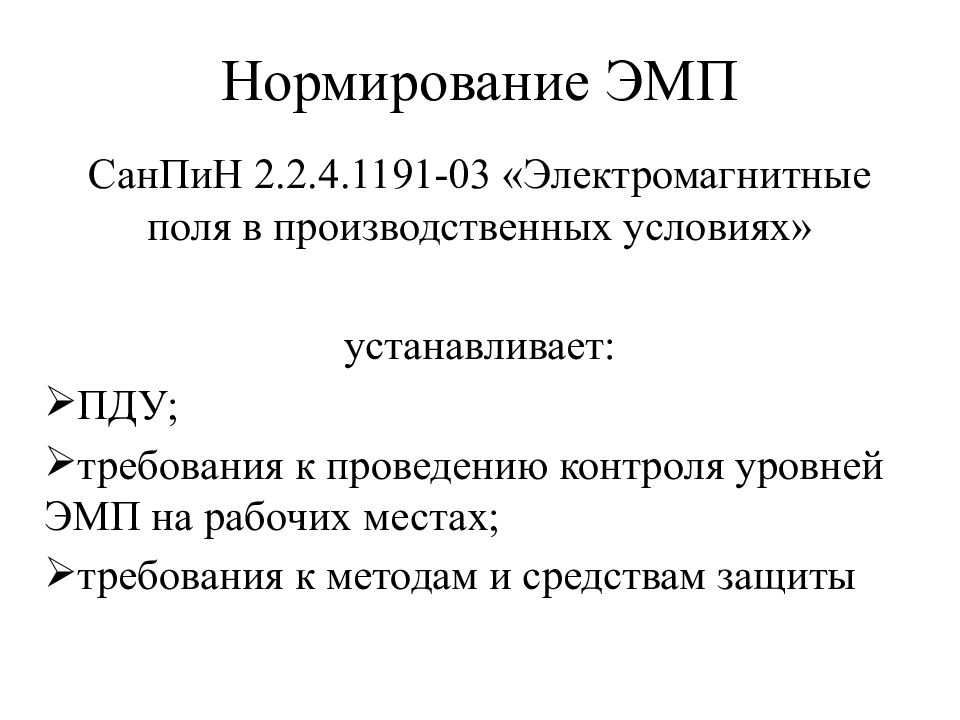

СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях» устанавливает: ПДУ; требования к проведению контроля уровней ЭМП на рабочих местах; требования к методам и средствам защиты

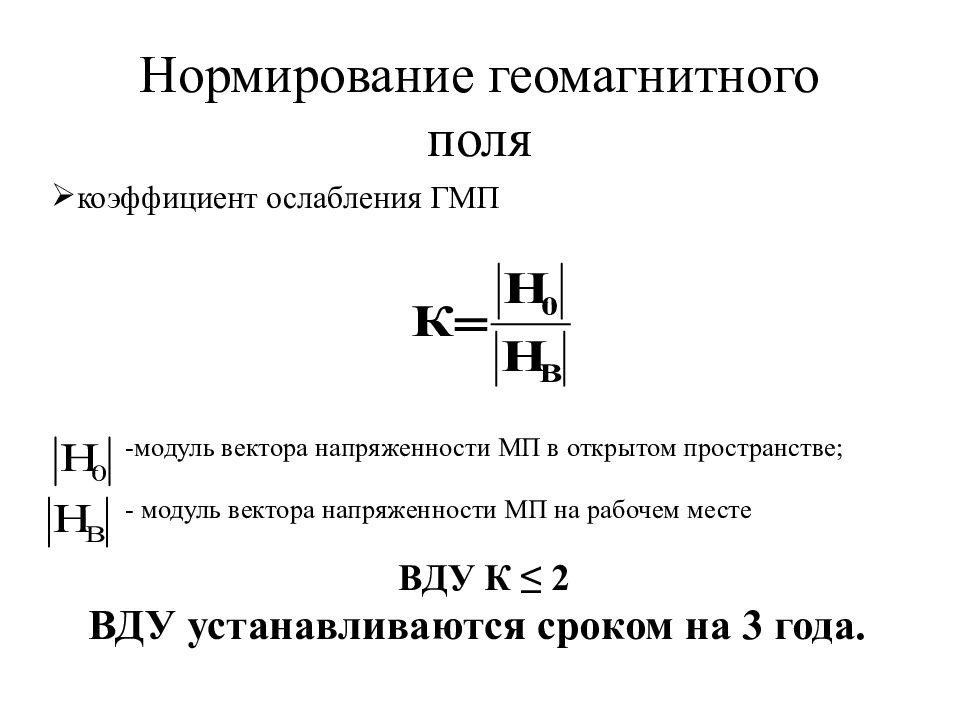

коэффициент ослабления ГМП -модуль вектора напряженности МП в открытом пространстве; - модуль вектора напряженности МП на рабочем месте ВДУ К ≤ 2 ВДУ устанавливаются сроком на 3 года.

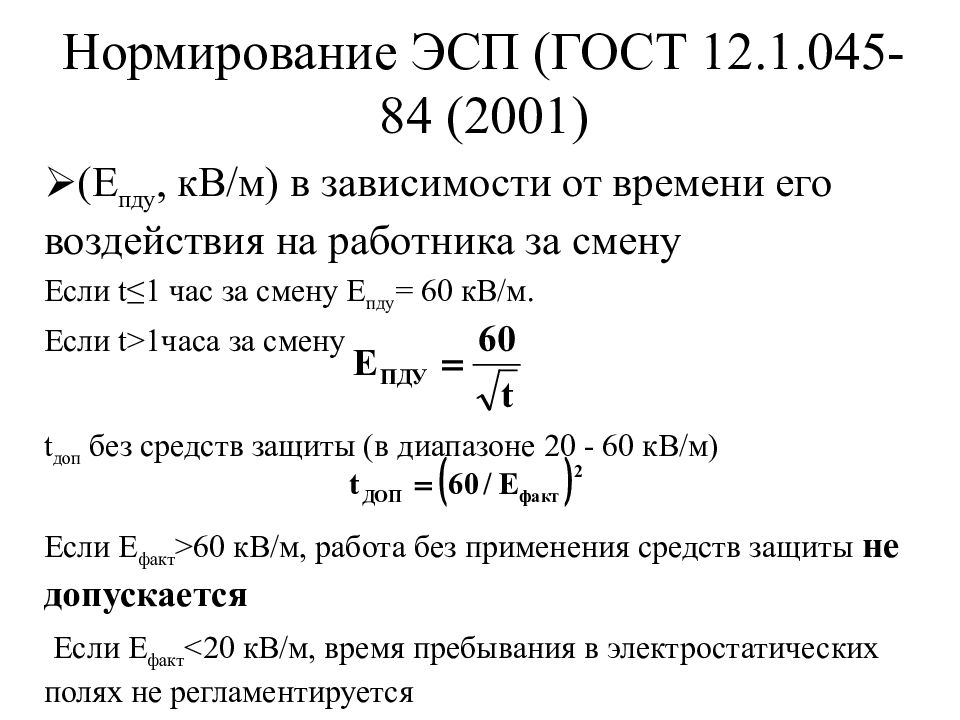

(Е пду, кВ/м) в зависимости от времени его воздействия на работника за смену Если t ≤ 1 час за смену Е пду = 60 кВ/м. Если t > 1часа за смену t доп без средств защиты ( в диапазоне 20 - 60 кВ/м) Если Е факт > 60 кВ/м, работа без применения средств защиты не допускается Если Е факт <20 кВ/м, время пребывания в электростатических полях не регламентируется

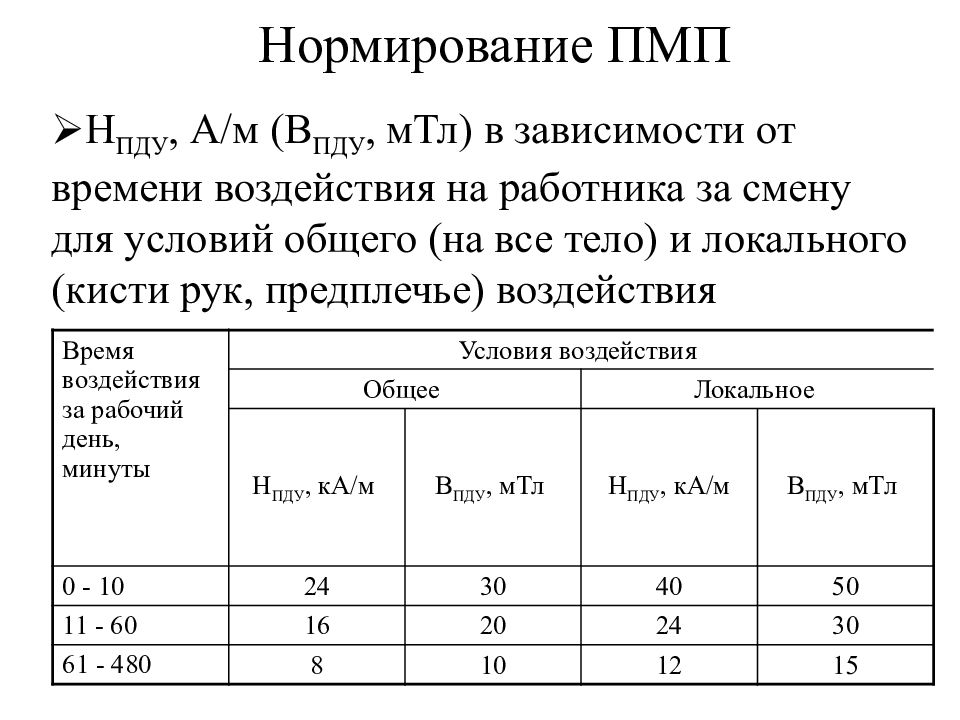

Н ПДУ, А/м (В ПДУ, мТл) в зависимости от времени воздействия на работника за смену для условий общего (на все тело) и локального (кисти рук, предплечье) воздействия Время воздействия за рабочий день, минуты Условия воздействия Общее Локальное Н ПДУ, кА/м В ПДУ, мТл Н ПДУ, кА/м В ПДУ, мТл 0 - 10 24 30 40 50 11 - 60 16 20 24 30 61 - 480 8 10 12 15

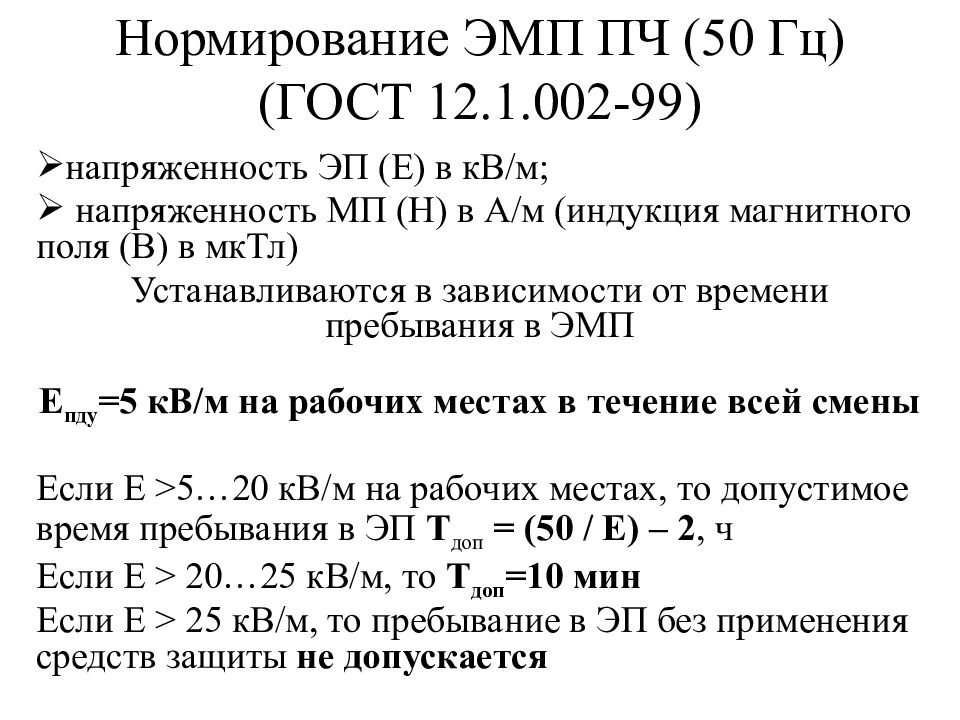

напряженность ЭП (Е) в кВ/м; напряженность МП (Н) в А/м (индукция магнитного поля (В) в мкТл) Устанавливаются в зависимости от времени пребывания в ЭМП Е пду =5 кВ/м на рабочих местах в течение всей смены Если Е >5 …20 кВ/м на рабочих местах, то допустимое время пребывания в ЭП Т доп = (50 / Е) – 2, ч Если Е > 20…25 кВ/м, то Т доп =10 мин Если Е > 25 кВ/м, то пребывание в ЭП без применения средств защиты не допускается

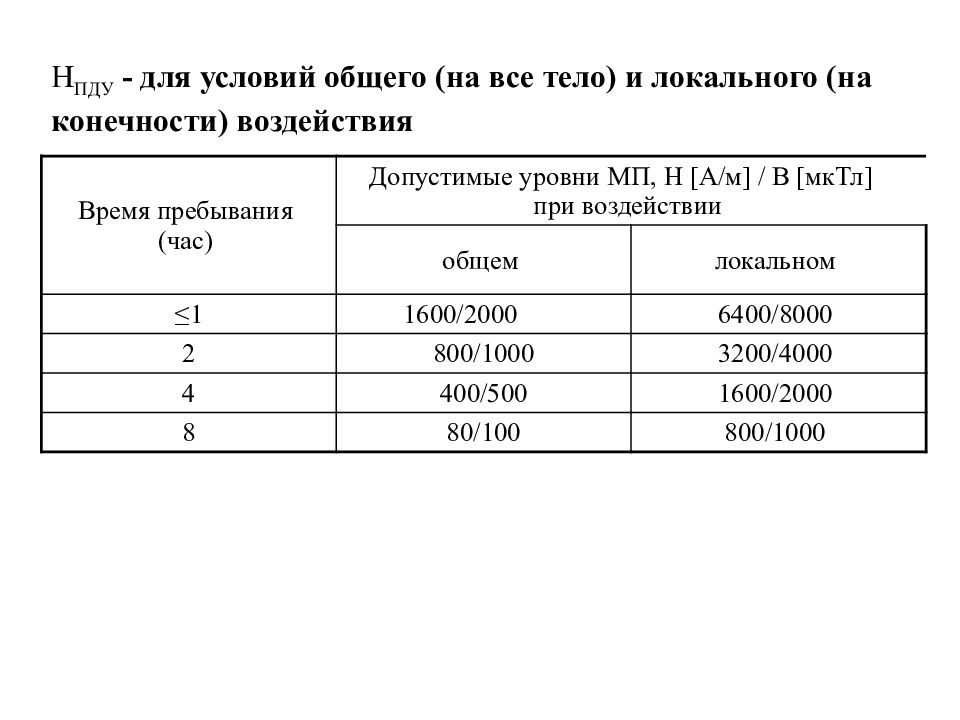

Н ПДУ - для условий общего (на все тело) и локального (на конечности) воздействия Время пребывания (час) Допустимые уровни МП, Н [А/м] / В [мкТл] при воздействии общем локальном ≤1 1600/2000 6400/8000 2 800/1000 3200/4000 4 400/500 1600/2000 8 80/100 800/1000

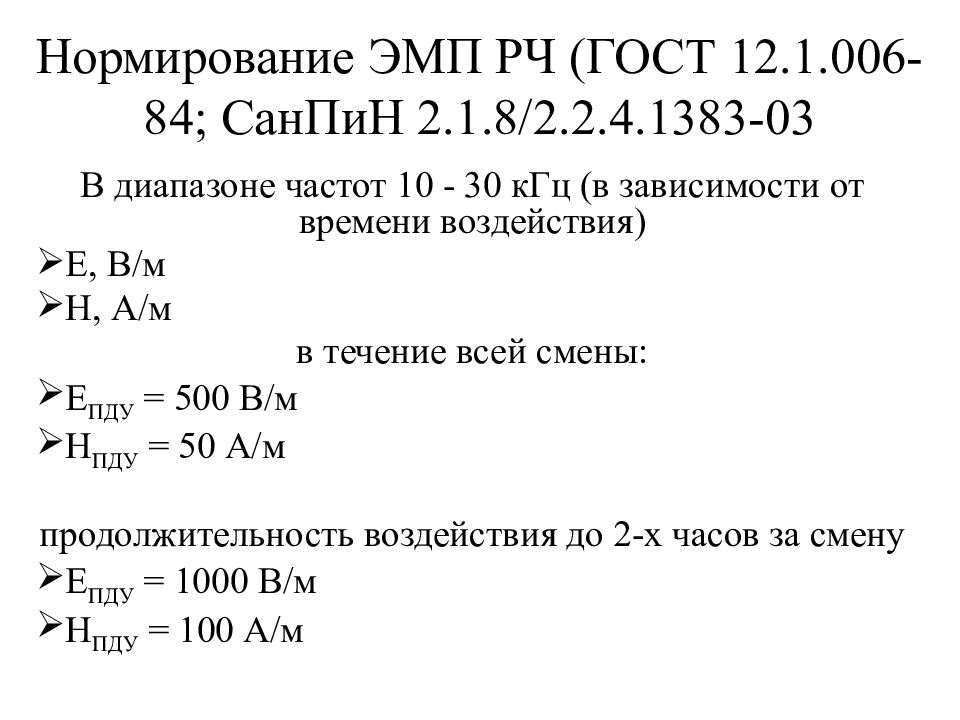

В диапазоне частот 10 - 30 кГц (в зависимости от времени воздействия) Е, В/м Н, А/м в течение всей смены: Е ПДУ = 500 В/м Н ПДУ = 50 А/м продолжительность воздействия до 2-х часов за смену Е ПДУ = 1000 В/м Н ПДУ = 100 А/м

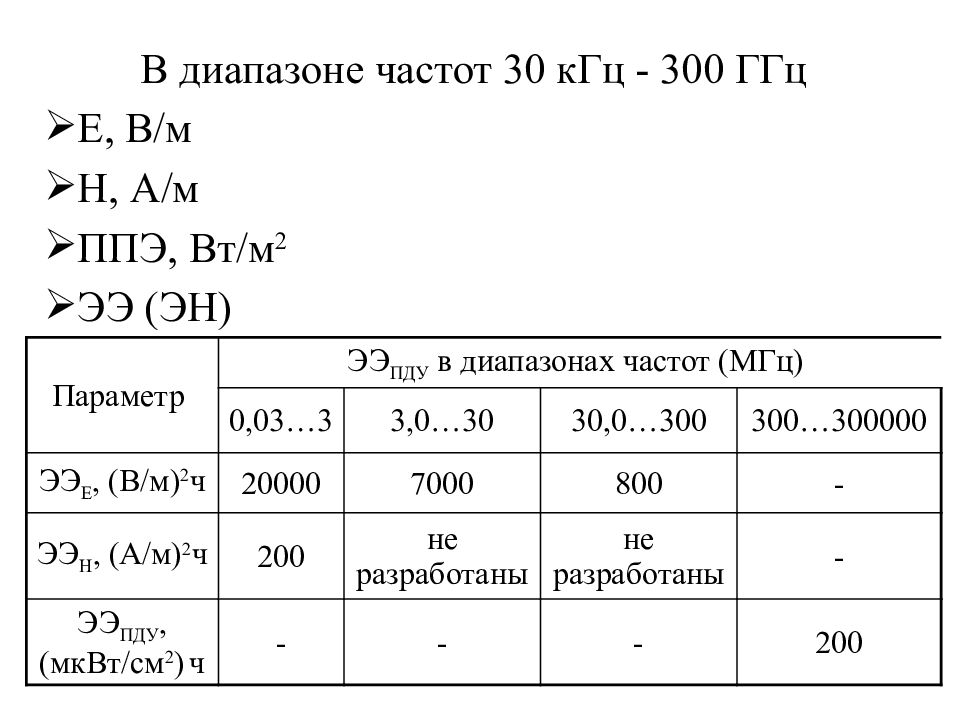

В диапазоне частот 30 кГц - 300 ГГц Е, В/м Н, А/м ППЭ, Вт/м 2 ЭЭ (ЭН) Параметр ЭЭ ПДУ в диапазонах частот (МГц) 0,03…3 3,0…30 30,0…300 300…300000 ЭЭ Е, (В/м) 2 ч 20000 7000 800 - ЭЭ Н, (А/м) 2 ч 200 не разработаны не разработаны - ЭЭ ПДУ, (мкВт/см 2 ) ч - - - 200
До 300 МГц Выше 300 МГц 30 кГц-300ГГц
Параметр Максимально допустимые уровни в диапазонах частот (МГц) 0,03 - 3,0 3,0…30 30,0…300 300…300000 Е, В/м 500 300 80 - Н, А/м 50 - - - ППЭ, мкВт/м 2 - - - 1000 5000*
Для пользователей телефонами сотовой связи ПДУ ЭМИ 100 мкВт/см 2 (1 Вт/м 2 ) (ГН 2.1.8/2.2.4.019-94) ПДУ ЭМП, создаваемых ПЭВМ (СанПиН 2.2.2/2.4.1340-03) Наименование параметров ВДУ Е, В/м 5 Гц…2кГц 25 2 кГц…400 кГц 2,5 В, нТл 5 Гц…2кГц 250 2 кГц…400 кГц 25 Е ЭСП, кВ/м 15

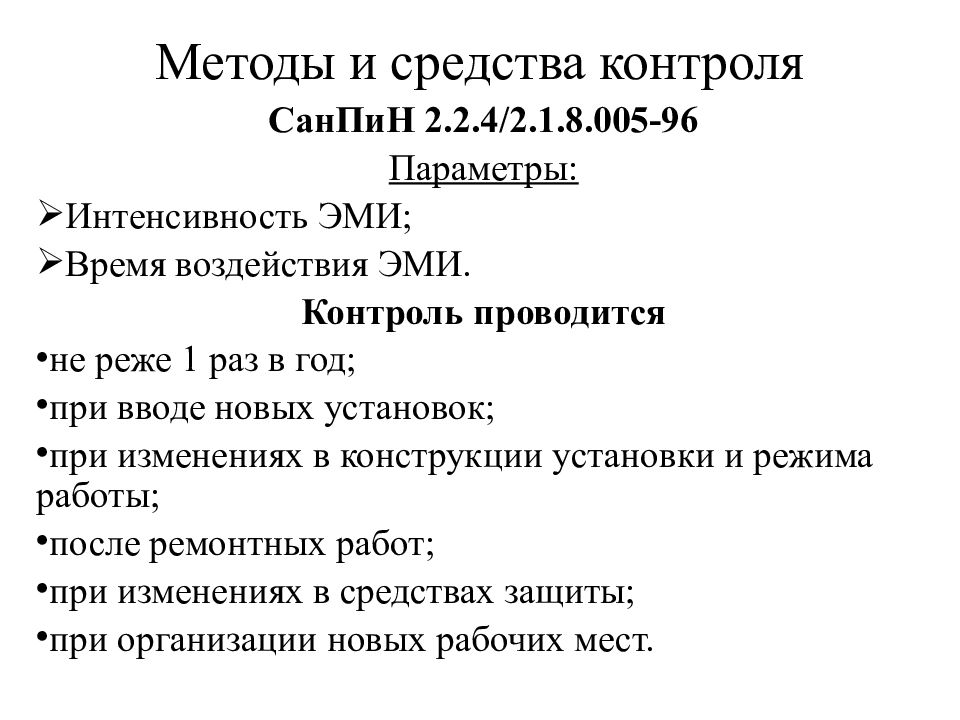

СанПиН 2.2.4/2.1.8.005-96 Параметры: Интенсивность ЭМИ; Время воздействия ЭМИ. Контроль проводится не реже 1 раз в год; при вводе новых установок; при изменениях в конструкции установки и режима работы; после ремонтных работ; при изменениях в средствах защиты; при организации новых рабочих мест.

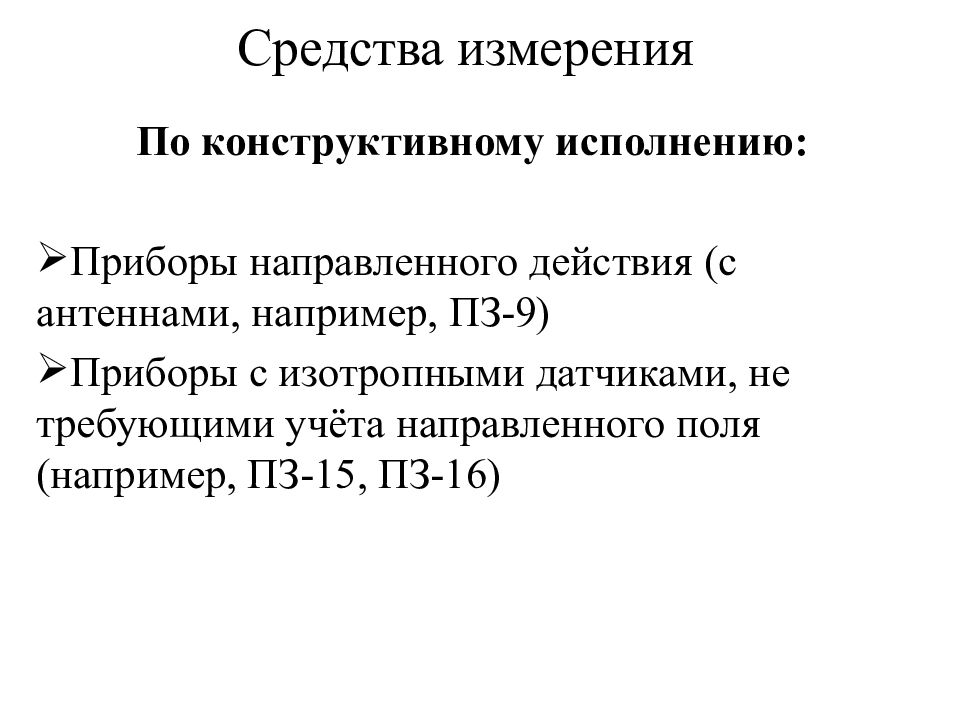

По конструктивному исполнению: Приборы направленного действия (с антеннами, например, ПЗ-9) Приборы с изотропными датчиками, не требующими учёта направленного поля (например, ПЗ-15, ПЗ-16)
Предназначен для измерения напряженности ЭСП в свободном пространстве и между экраном дисплея персонального компьютера и заземлённой металлической пластиной.
Прибор для измерения напряженности ЭМП радио и сотовых телефонов, базовых станций, излучения микроволновых приборов
Предназначен для проведения изотропных измерений напряженности ВЧ ЭП, создаваемых различными источниками: радиовещательными и телевизионными передатчиками, медицинским оборудованием, радарами, передатчиками систем радио- и сотовой связи, микроволновыми печами

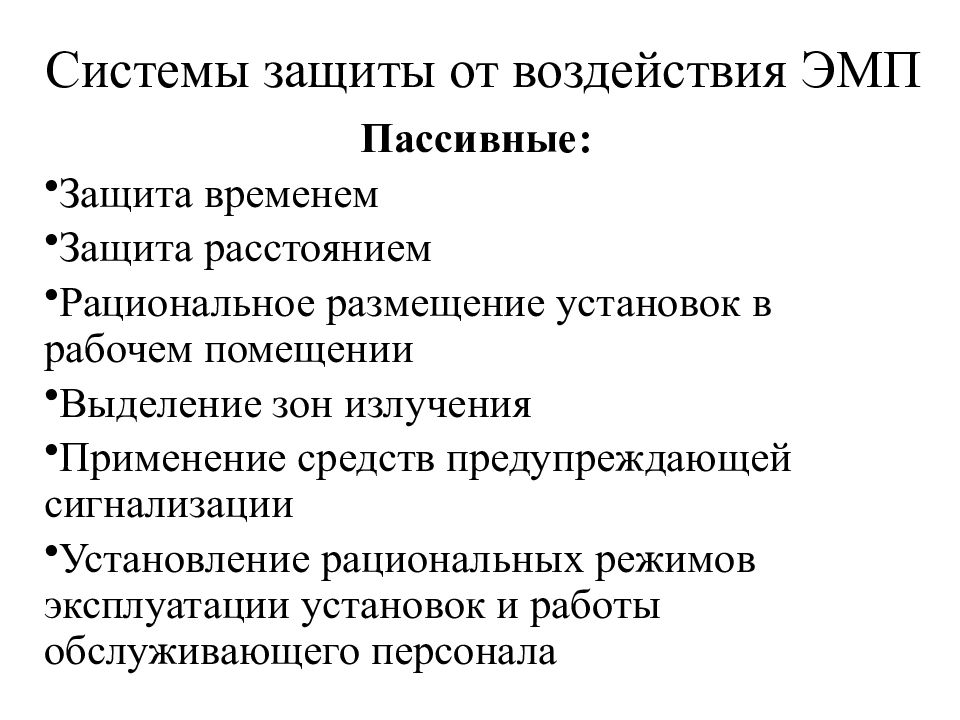

Пассивные: Защита временем Защита расстоянием Рациональное размещение установок в рабочем помещении Выделение зон излучения Применение средств предупреждающей сигнализации Установление рациональных режимов эксплуатации установок и работы обслуживающего персонала
Активные: Уменьшение параметров излучения непосредственно в самом источнике излучения Экранирование источника излучения Экранирование рабочего места Применение СИЗ Системы защиты от воздействия ЭМП

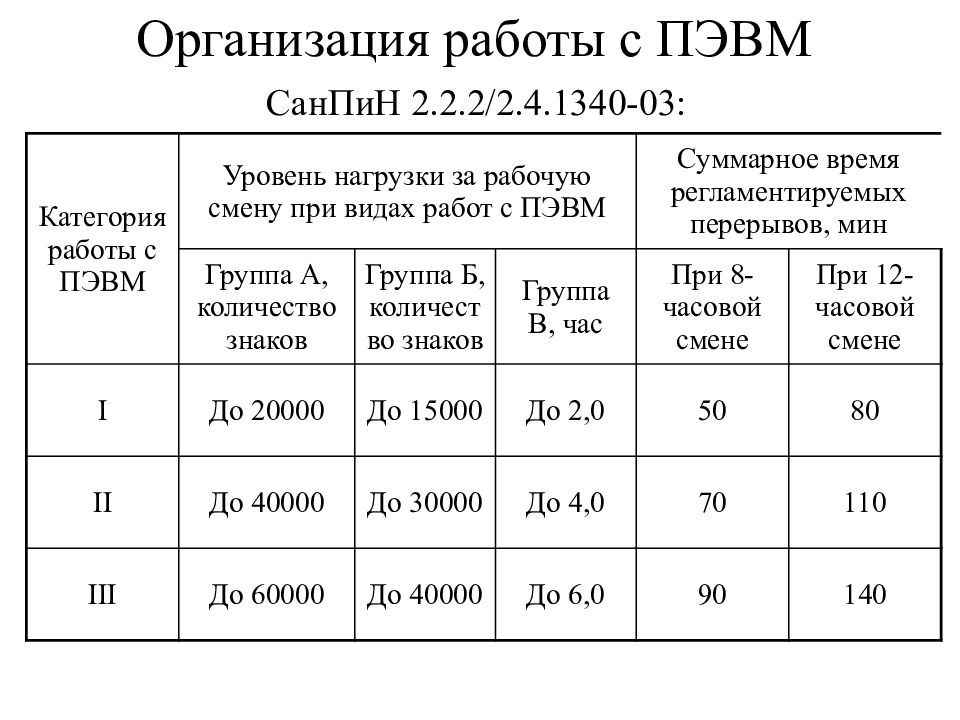

СанПиН 2.2.2/2.4.1340-03: Категория работы с ПЭВМ Уровень нагрузки за рабочую смену при видах работ с ПЭВМ Суммарное время регламентируемых перерывов, мин Группа А, количество знаков Группа Б, количество знаков Группа В, час При 8-часовой смене При 12-часовой смене I До 20000 До 15000 До 2,0 50 80 II До 40000 До 30000 До 4,0 70 110 III До 60000 До 40000 До 6,0 90 140

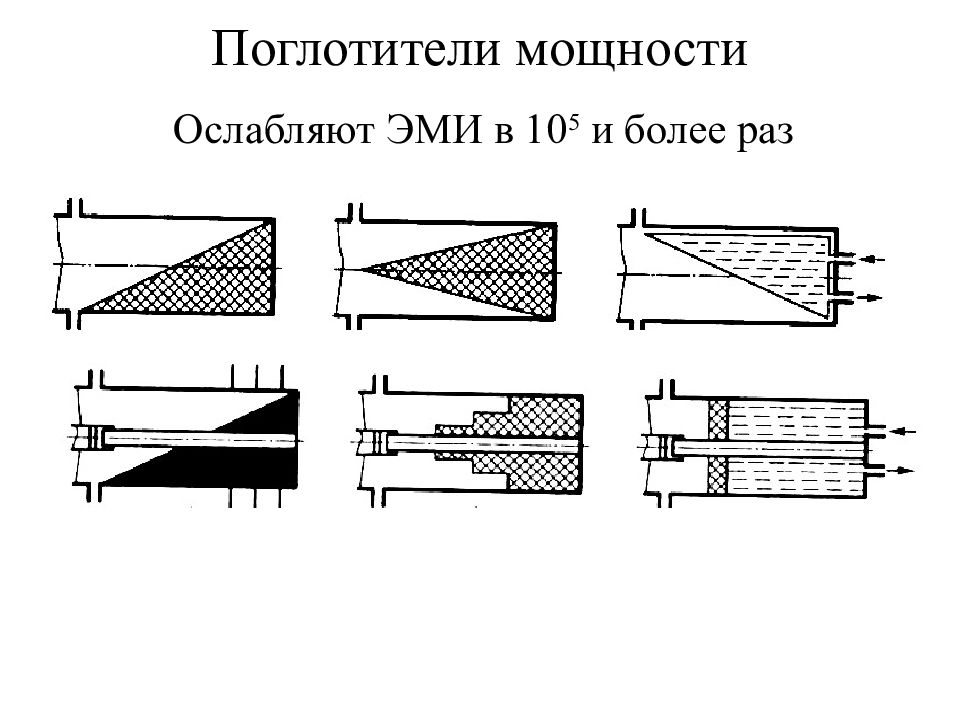

Ослабляют ЭМИ в 10 5 и более раз

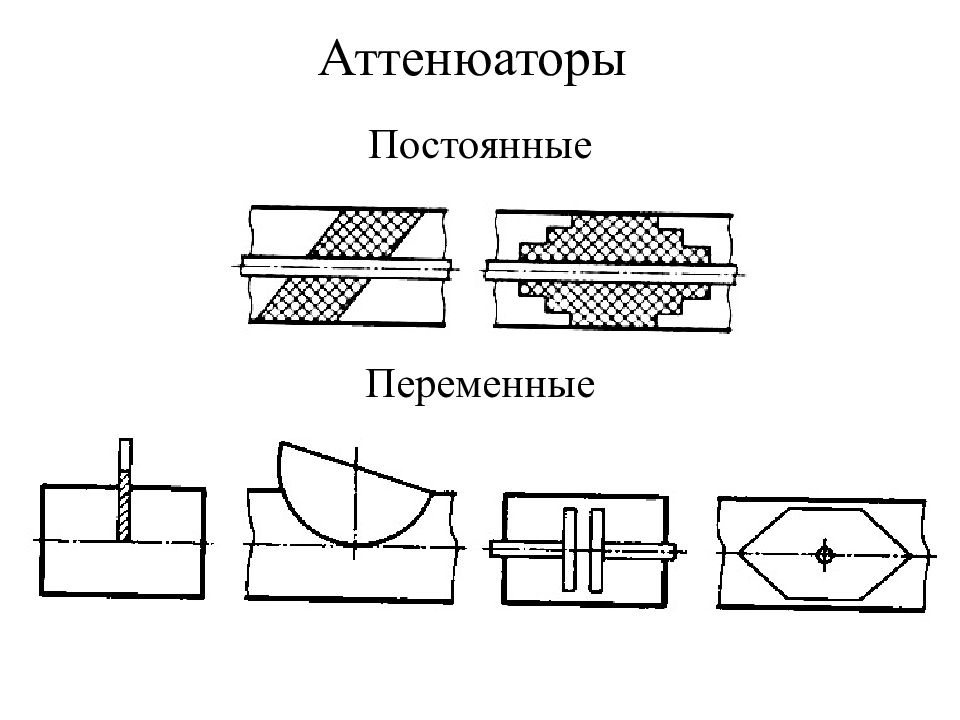

Постоянные Переменные
Экранирование Сотовые решётки, индуктора применяемые для экранирования ЭМП в частотных диапазонах
Комбинезоны и халаты из металлизированной ткани; Защитные очки с металлизированными стёклами
Внимание Внимание электромагнитное магнитное поле поле
