08.0 3.01 Строительство Теплогазоснабжение и вентиляция Часть 1 Теплоснабжение и газоснабжение Кафедра теплогазоснабжения Раздел 2 Газоснабжение Нижегородский государственный архитектурно-строительный университет Старший преподаватель кафедры теплогазоснабжения Семикова Е.Н. Демонстрационный материал (учебно-наглядное пособие)

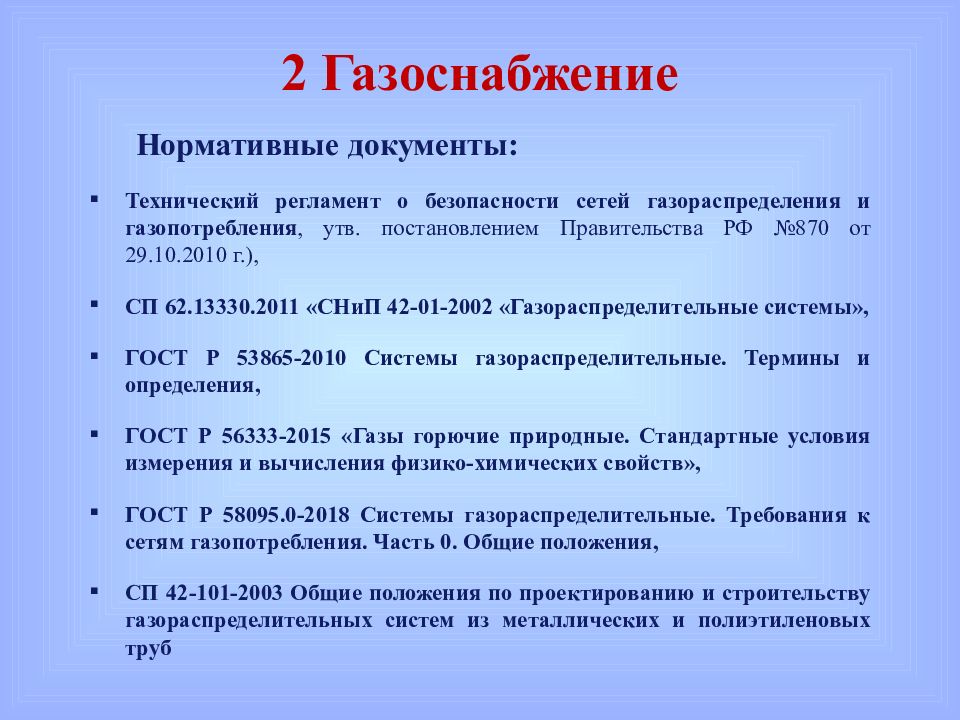

Нормативные документы: Технический регламент о безопасности сетей газораспределения и газопотребления, утв. постановлением Правительства РФ №870 от 29.10.2010 г.), СП 62.13330.2011 «СНиП 42-01-2002 «Газораспределительные системы », ГОСТ Р 53865-2010 Системы газораспределительные. Термины и определения, ГОСТ Р 56333-2015 «Газы горючие природные. Стандартные условия измерения и вычисления физико-химических свойств », ГОСТ Р 58095.0-2018 Системы газораспределительные. Требования к сетям газопотребления. Часть 0. Общие положения, СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

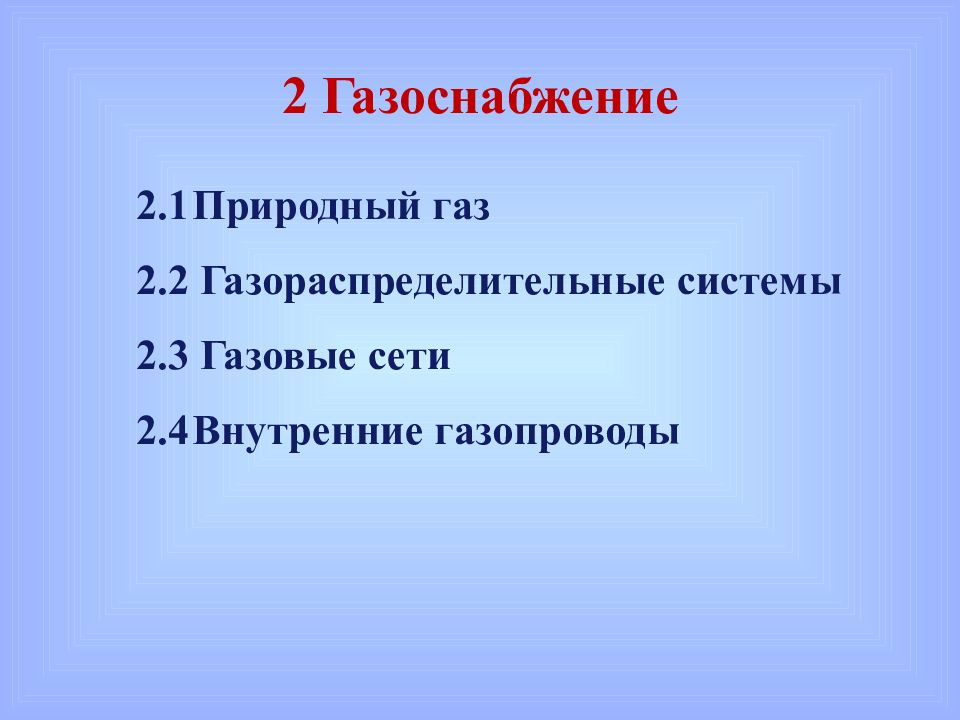

2.1 Природный газ 2.2 Газораспределительные системы 2.3 Газовые сети 2.4 Внутренние газопроводы

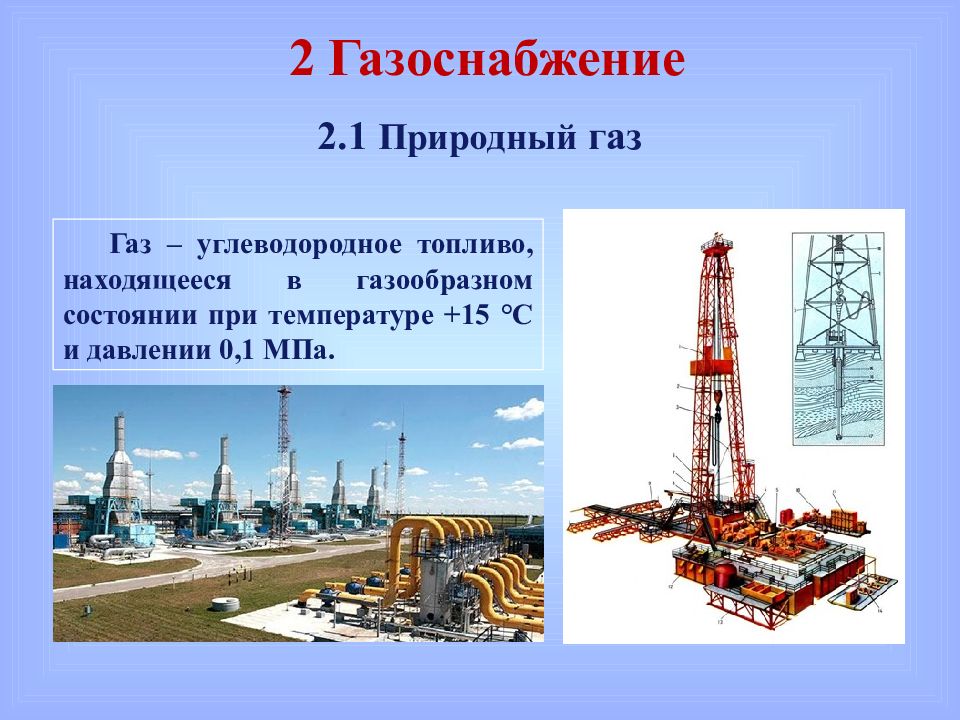

Газ – углеводородное топливо, находящееся в газообразном состоянии при температуре +15 °С и давлении 0,1 МПа. 2.1 Природный газ

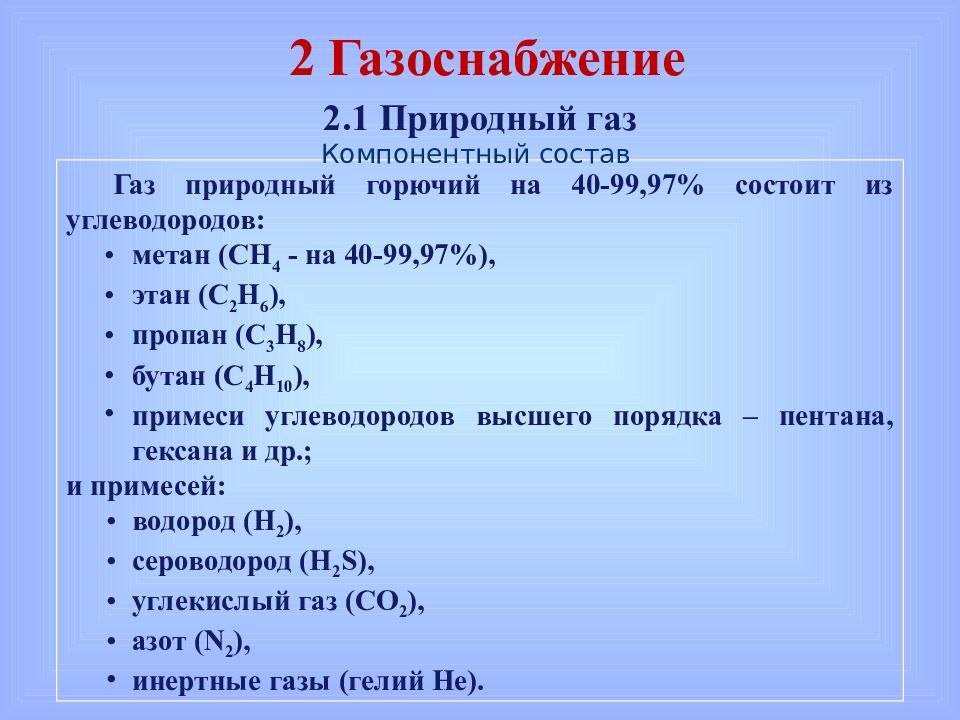

Газ природный горючий на 40-99,97 % состоит из углеводородов: метан ( СН 4 - на 40-99,97 %), этан (C 2 H 6 ), пропан (C 3 H 8 ), бутан (C 4 H 10 ), примеси углеводородов высшего порядка – пентана, гексана и др.; и примесей: водород ( H 2 ), с ероводород ( H 2 S ), у глекислый газ ( CO 2 ), а зот ( N 2 ), инертные газы (гелий He ). 2.1 Природный газ Компонентный состав

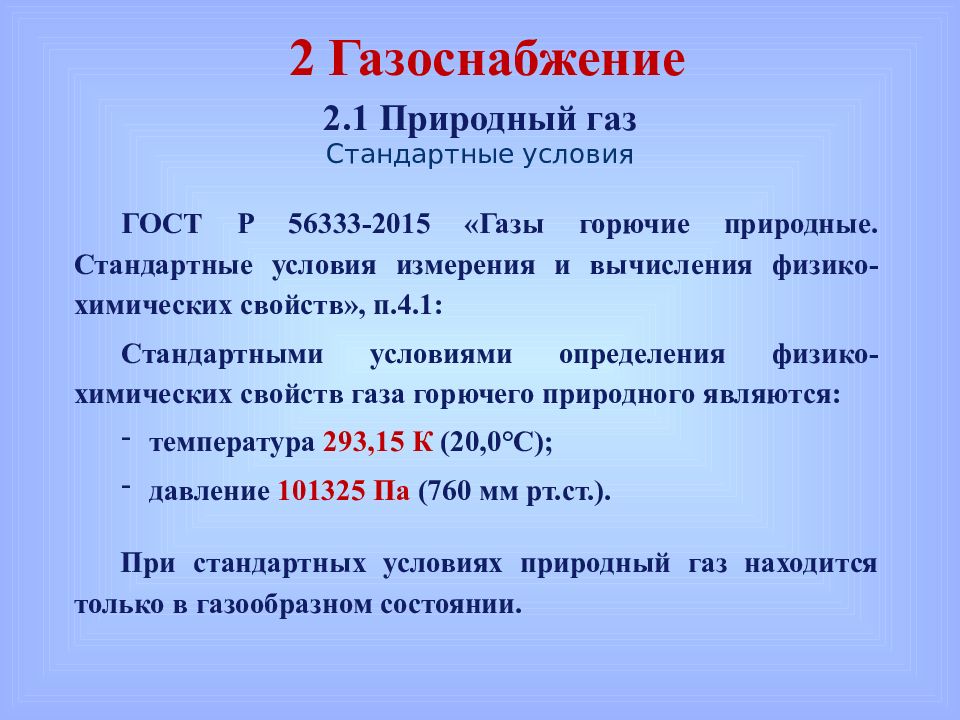

ГОСТ Р 56333-2015 «Газы горючие природные. Стандартные условия измерения и вычисления физико-химических свойств », п.4.1: Стандартными условиями определения физико-химических свойств газа горючего природного являются: температура 293,15 К (20,0°С); давление 101325 Па (760 мм рт.ст.). При стандартных условиях природный газ находится только в газообразном состоянии. 2.1 Природный газ Стандартные условия

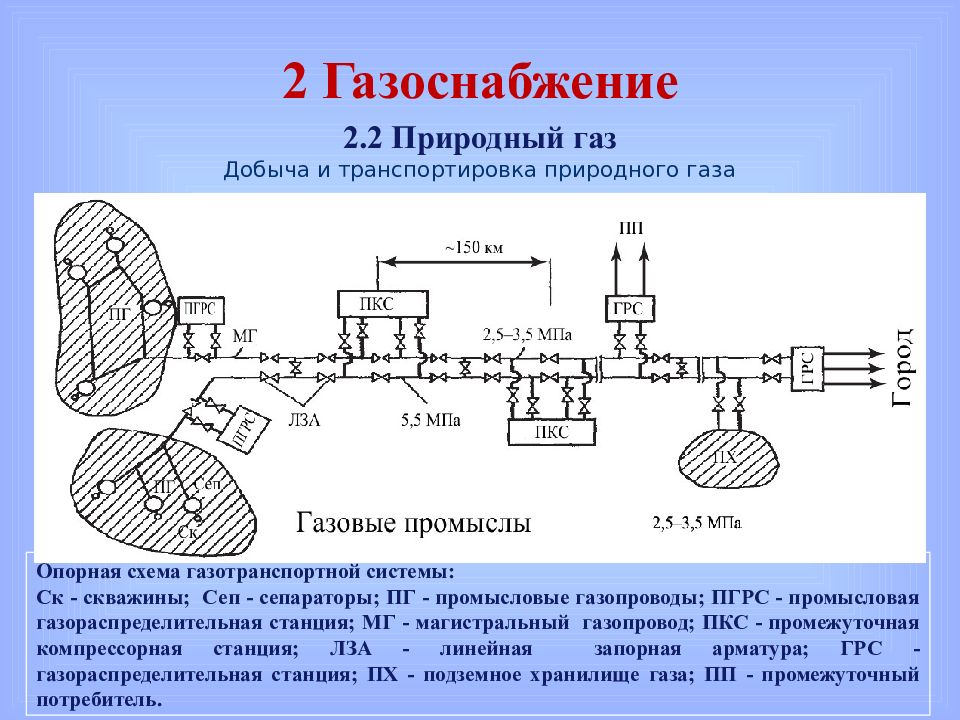

Опорная схема газотранспортной системы: Ск - скважины; Сеп - сепараторы; ПГ - промысловые газопроводы; ПГРС - промысловая газораспределительная станция; МГ - магистральный газопровод; ПКС - промежуточная компрессорная станция; ЛЗА - линейная запорная арматура ; ГРС - газораспределительная станция; ПХ - подземное хранилище газа; ПП - промежуточный потребитель. 2.2 Природный газ Добыча и транспортировка природного газа 2 Газоснабжение

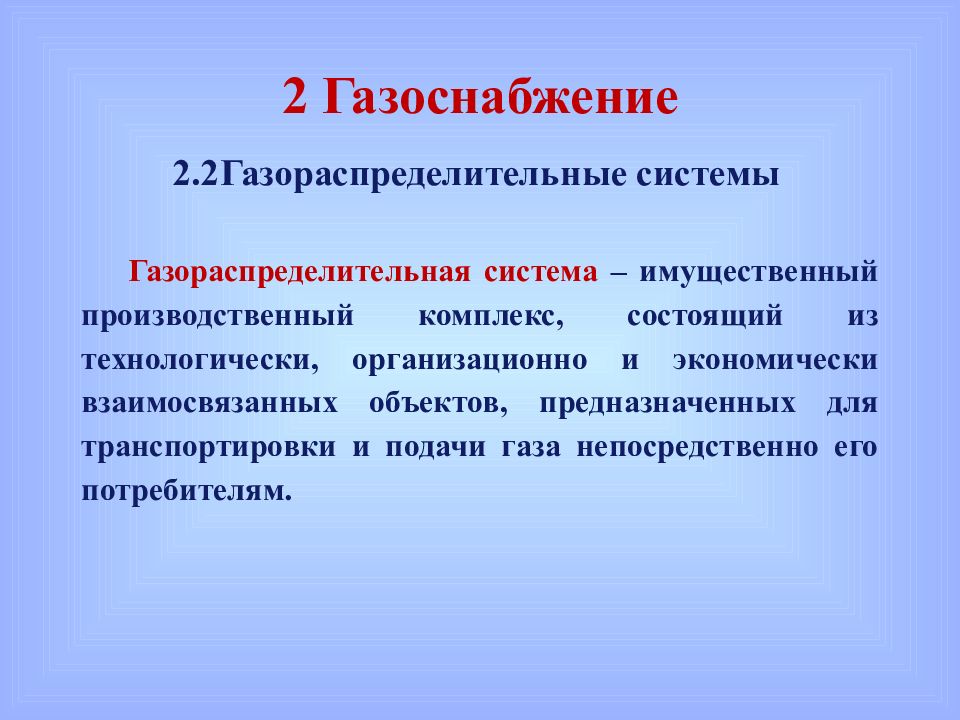

2.2 Газораспределительные системы Газораспределительная система – имущественный производственный комплекс, состоящий из технологически, организационно и экономически взаимосвязанных объектов, предназначенных для транспортировки и подачи газа непосредственно его потребителям.
2.2 Газораспределительные системы Классификация газопроводов По рабочему давлению (в соответствии с Техническим регламентом о безопасности сетей газораспределения и газопотребления, утв. постановлением Правительства РФ №870 от 29.10.2010 г.) Газопроводы высокого давления 1а категории (свыше 1,2 МПа) Газопроводы высокого давления 1 категории (свыше 0,6 до 1,2 МПа включительно ) Газопроводы высокого давления 2 категории (свыше 0,3 до 0,6 МПа включительно ) Газопроводы среднего давления (свыше 0,005 до 0,3 МПа включительно) Газопроводы низкого давления (до 0,005 МПа включительно )

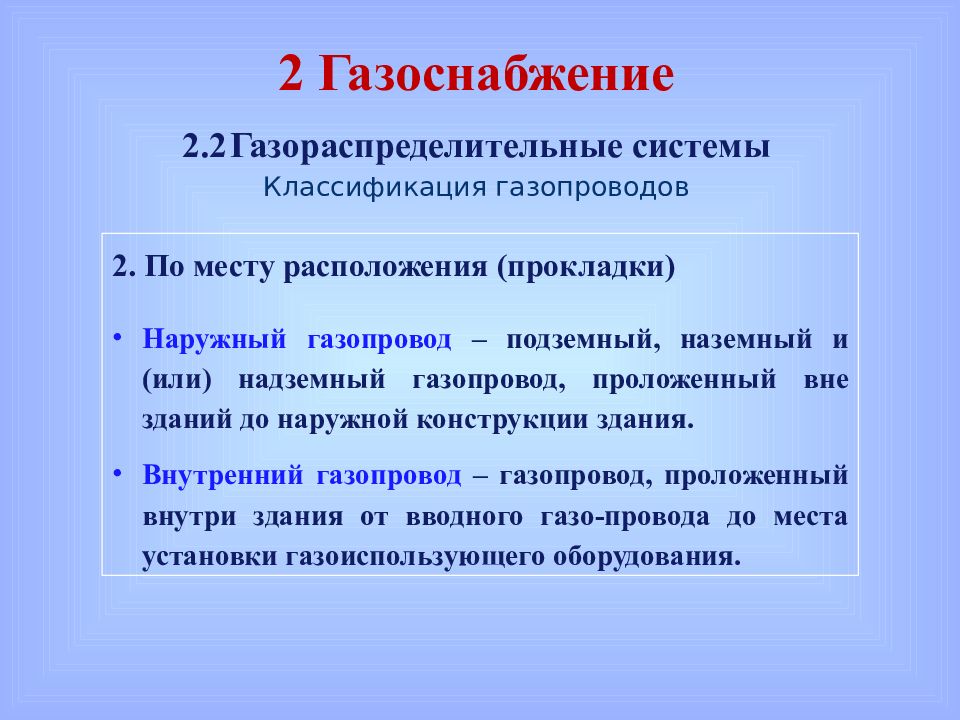

2.2 Газораспределительные системы Классификация газопроводов 2. По месту расположения ( прокладки) Наружный газопровод – подземный, наземный и (или) надземный газопровод, проложенный вне зданий до наружной конструкции здания. Внутренний газопровод – газопровод, проложенный внутри здания от вводного газо-провода до места установки газоиспользующего оборудования.

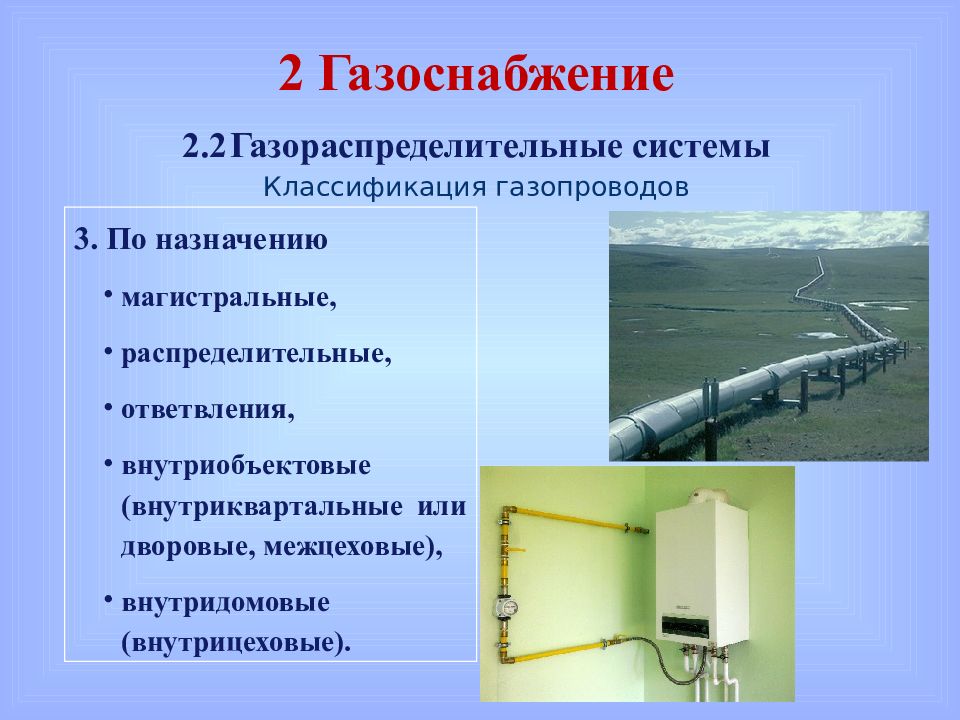

2.2 Газораспределительные системы Классификация газопроводов 3. По назначению магистральные, распределительные, ответвления, внутриобъектовые (внутриквартальные или дворовые, межцеховые ), внутридомовые (внутрицеховые).
2.2 Газораспределительные системы Классификация газопроводов стальные, полиэтиленовые, полимерные многослойные, медные Многослойные металлопластиковые трубы MT - GAS фирмы HEWING 4. По материалу трубопроводов
2.2 Газораспределительные системы Классификация газопроводов 5. По способу прокладки (наружные газопроводы) надземные (преимущественно на высоких опорах ), подземные, наземные с обвалованием (приравниваются к подземным ).

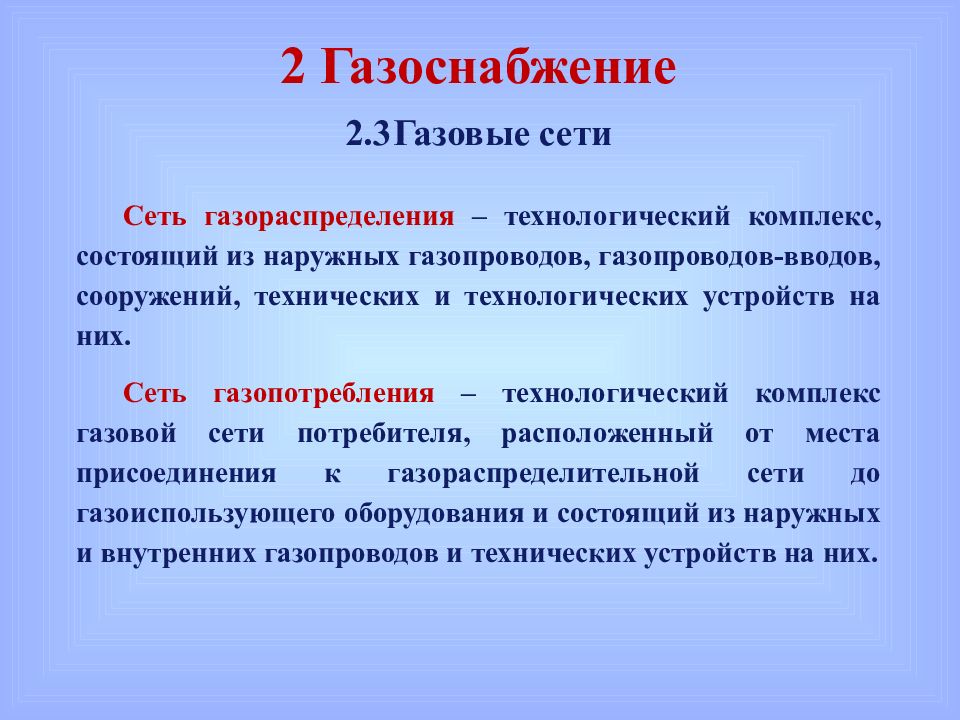

2.3 Газовые сети Сеть газораспределения – технологический комплекс, состоящий из наружных газопроводов, газопроводов-вводов, сооружений, технических и технологических устройств на них. Сеть газопотребления – технологический комплекс газовой сети потребителя, расположенный от места присоединения к газораспределительной сети до газоиспользующего оборудования и состоящий из наружных и внутренних газопроводов и технических устройств на них.

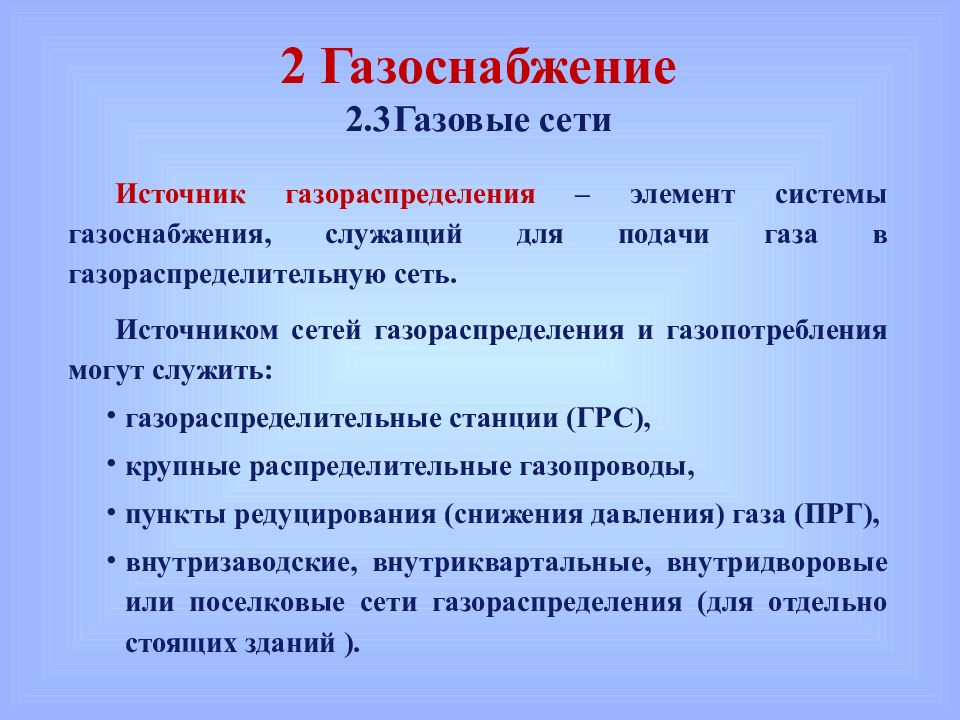

2.3 Газовые сети Источник газораспределения – элемент системы газоснабжения, служащий для подачи газа в газораспределительную сеть. Источником сетей газораспределения и газопотребления могут служить: газораспределительные станции (ГРС), крупные распределительные газопроводы, пункты редуцирования (снижения давления) газа (ПРГ), внутризаводские, внутриквартальные, внутридворовые или поселковые сети газораспределения (для отдельно стоящих зданий ).

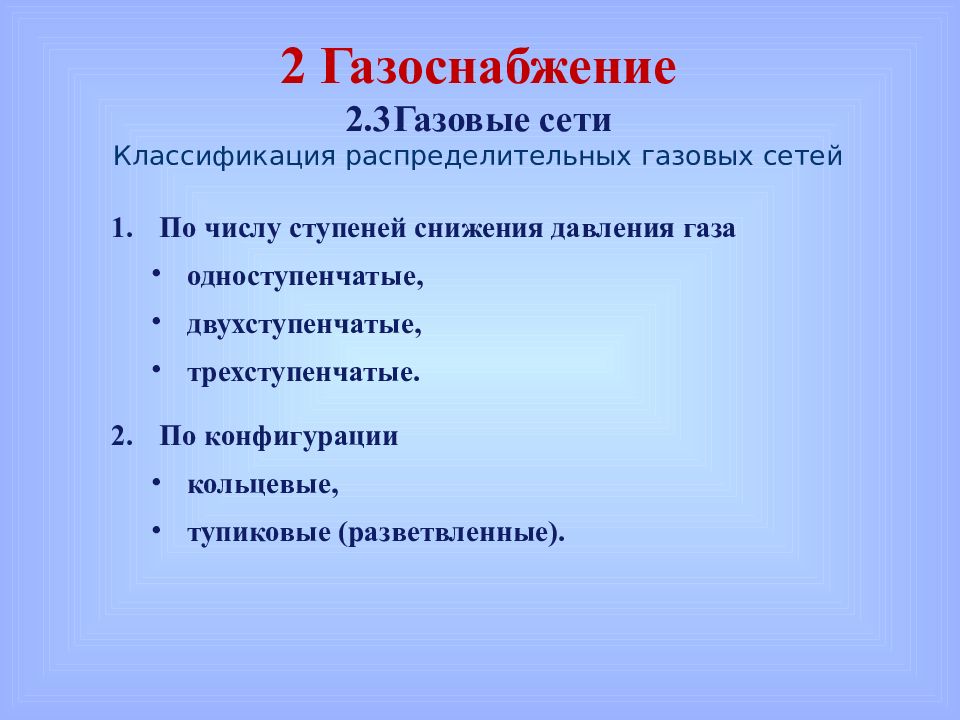

2.3 Газовые сети Классификация распределительных газовых сетей По числу ступеней снижения давления газа одноступенчатые, двухступенчатые, трехступенчатые. По конфигурации кольцевые, тупиковые (разветвленные).

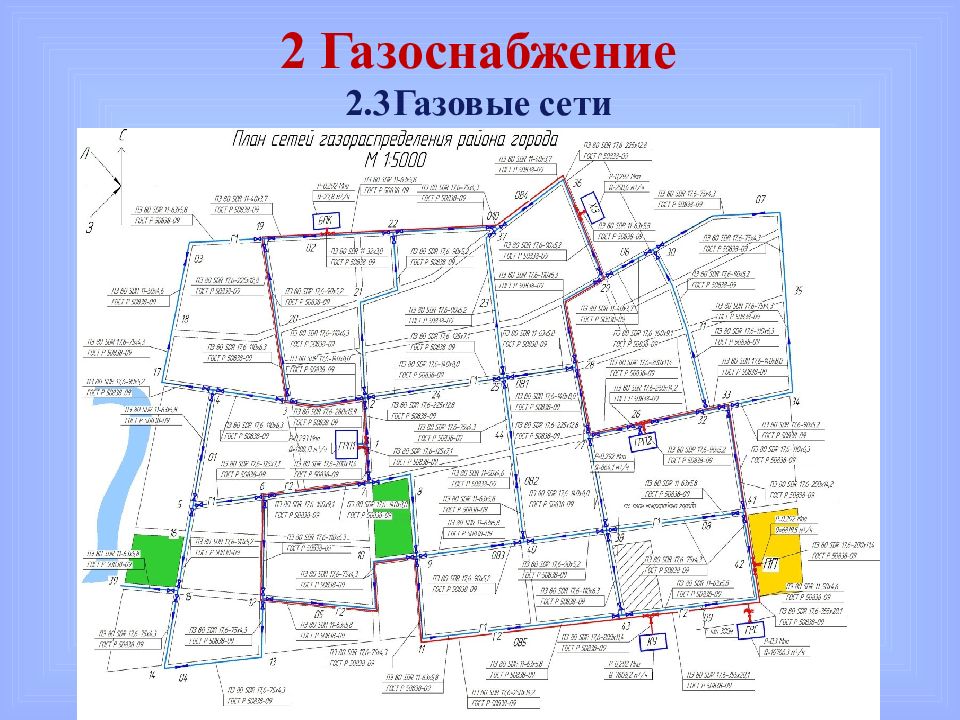

2.3 Газовые сети
2.3 Газовые сети

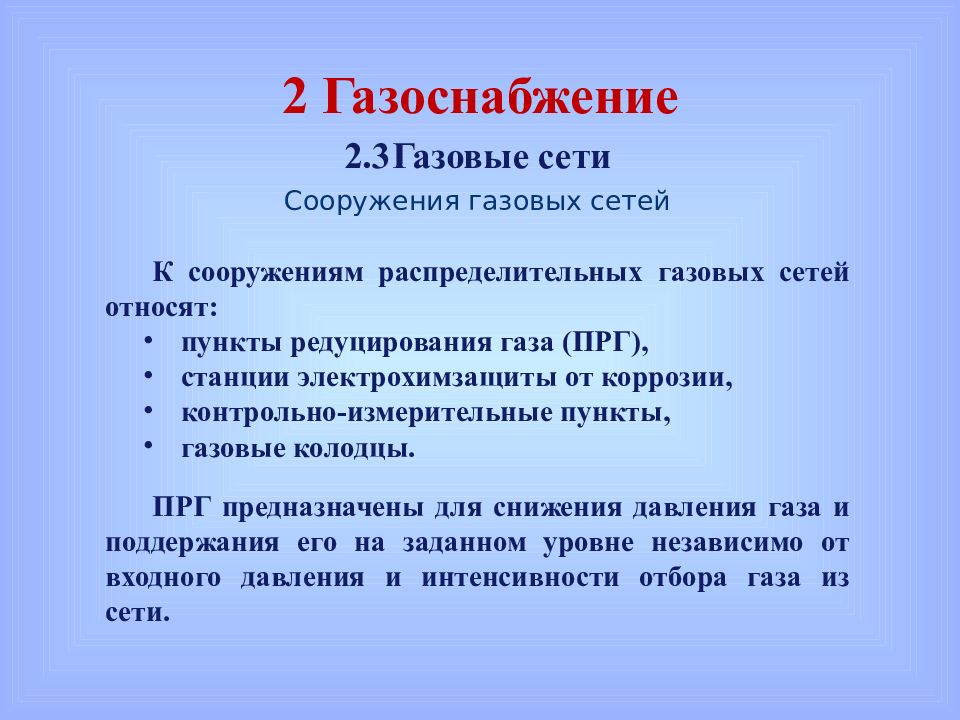

2.3 Газовые сети Сооружения газовых сетей К сооружениям распределительных газовых сетей относят: пункты редуцирования газа (ПРГ ), с танции электрохимзащиты от коррозии, контрольно-измерительные пункты, газовые колодцы. ПРГ предназначены для снижения давления газа и поддержания его на заданном уровне независимо от входного давления и интенсивности отбора газа из сети.

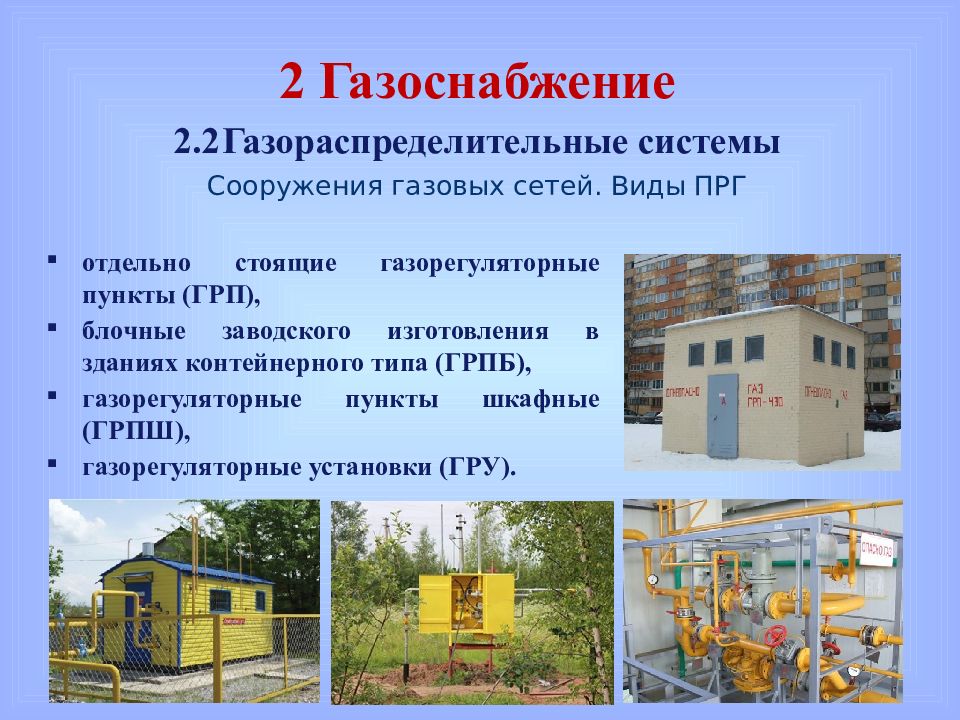

2.2 Газораспределительные системы Сооружения газовых сетей. Виды ПРГ отдельно стоящие газорегуляторные пункты (ГРП ), блочные заводского изготовления в зданиях контейнерного типа (ГРПБ ), газорегуляторные пункты шкафные ( ГРПШ), газорегуляторные установки (ГРУ ).

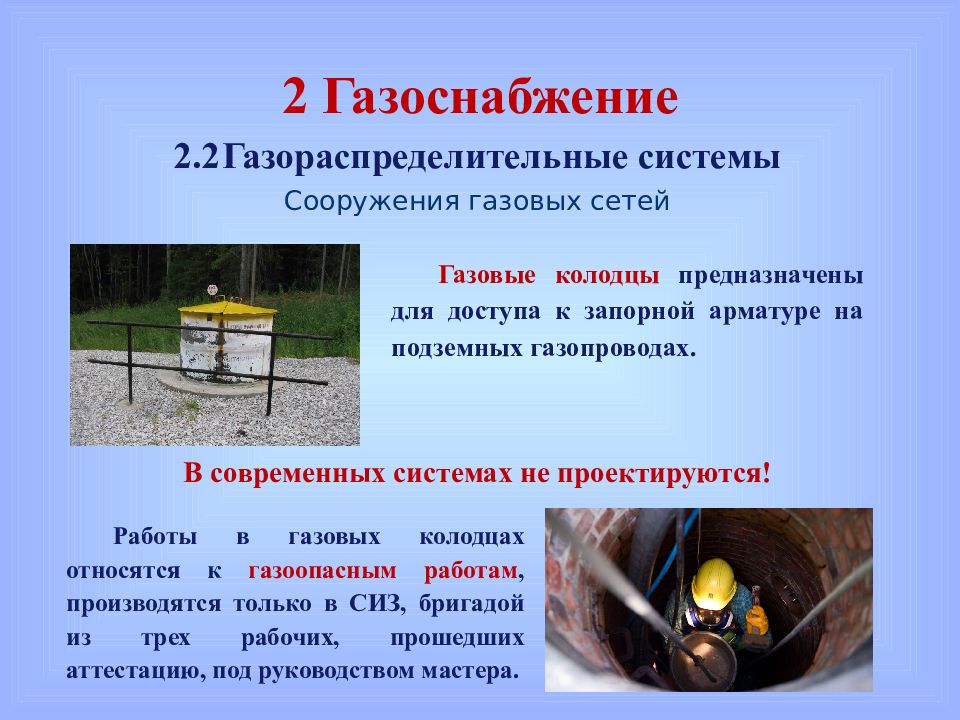

2.2 Газораспределительные системы Сооружения газовых сетей Газовые колодцы предназначены для доступа к запорной арматуре на подземных газопроводах. В современных системах не проектируются! Работы в газовых колодцах относятся к газоопасным работам, производятся только в СИЗ, бригадой из трех рабочих, прошедших аттестацию, под руководством мастера.

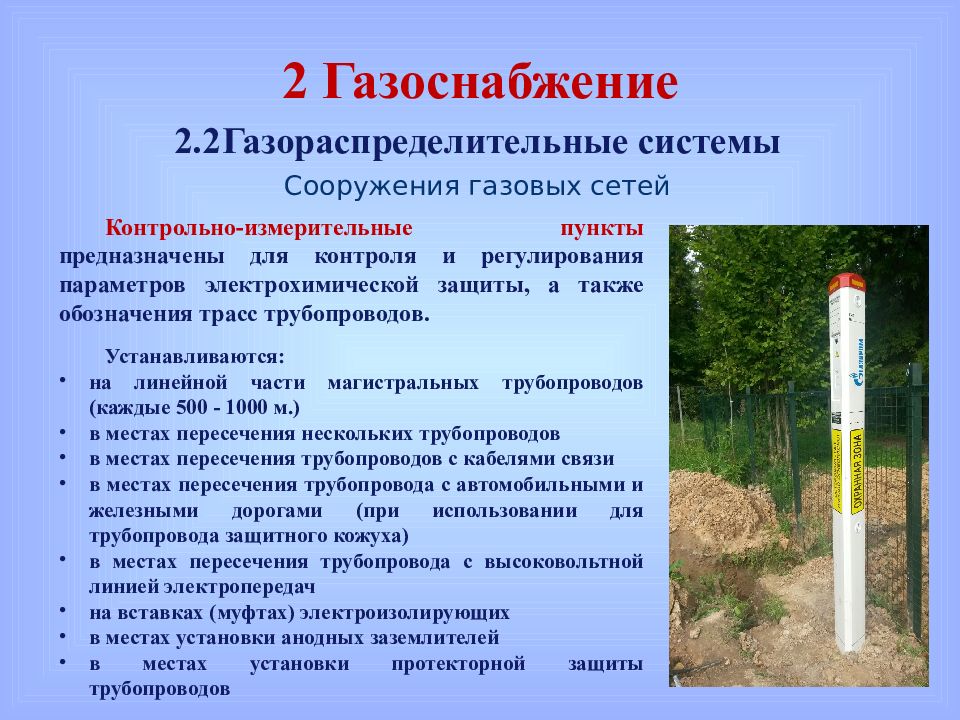

2.2 Газораспределительные системы Сооружения газовых сетей Контрольно-измерительные пункты предназначены для контроля и регулирования параметров электрохимической защиты, а также обозначения трасс трубопроводов. Устанавливаются : на линейной части магистральных трубопроводов (каждые 500 - 1000 м.) в местах пересечения нескольких трубопроводов в местах пересечения трубопроводов с кабелями связи в местах пересечения трубопровода с автомобильными и железными дорогами (при использовании для трубопровода защитного кожуха) в местах пересечения трубопровода с высоковольтной линией электропередач на вставках (муфтах) электроизолирующих в местах установки анодных заземлителей в местах установки протекторной защиты трубопроводов

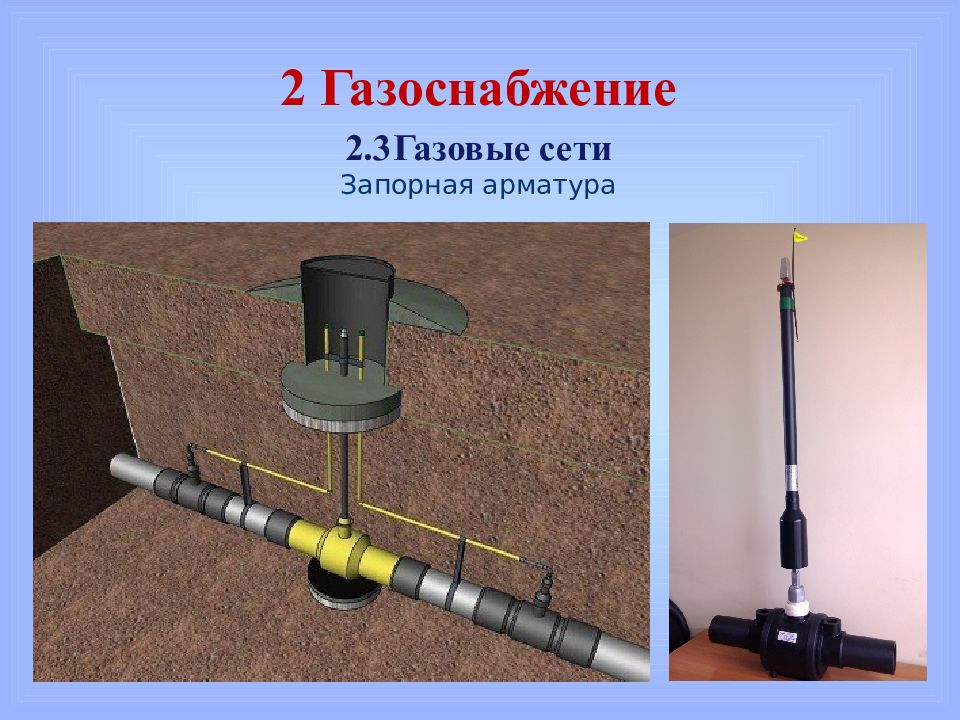

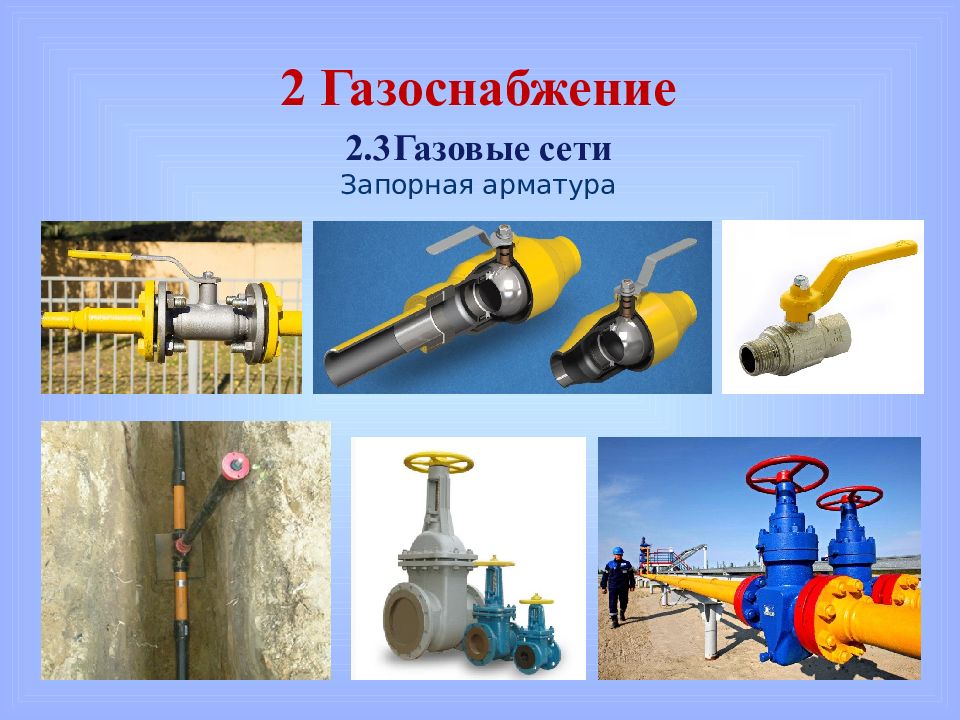

2.3 Газовые сети Запорная арматура
2.3 Газовые сети Запорная арматура

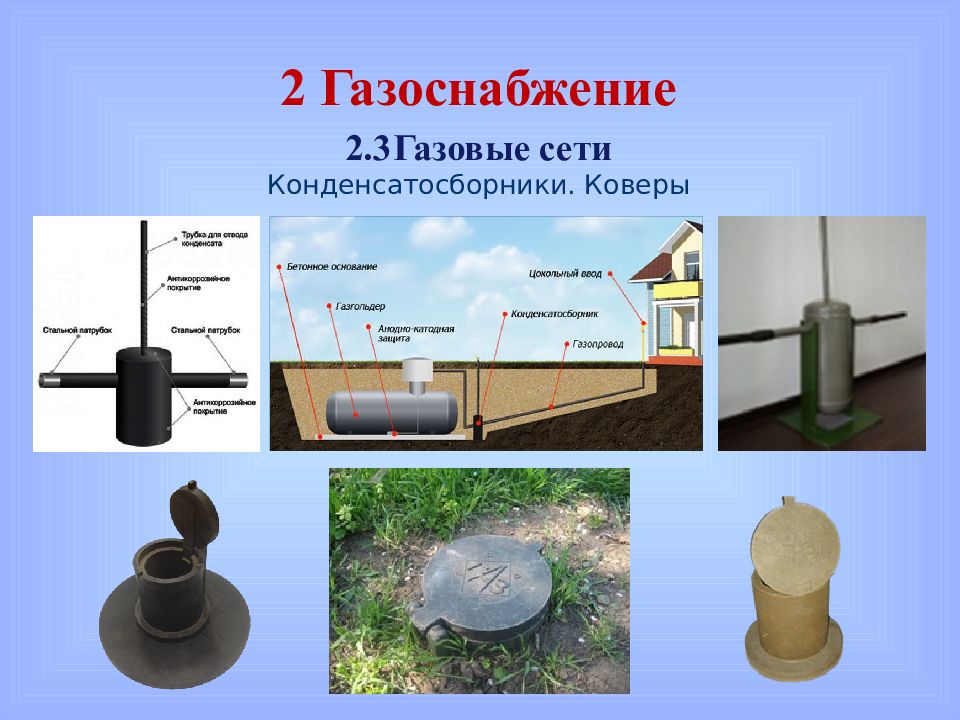

2.3 Газовые сети Конденсатосборники. Коверы

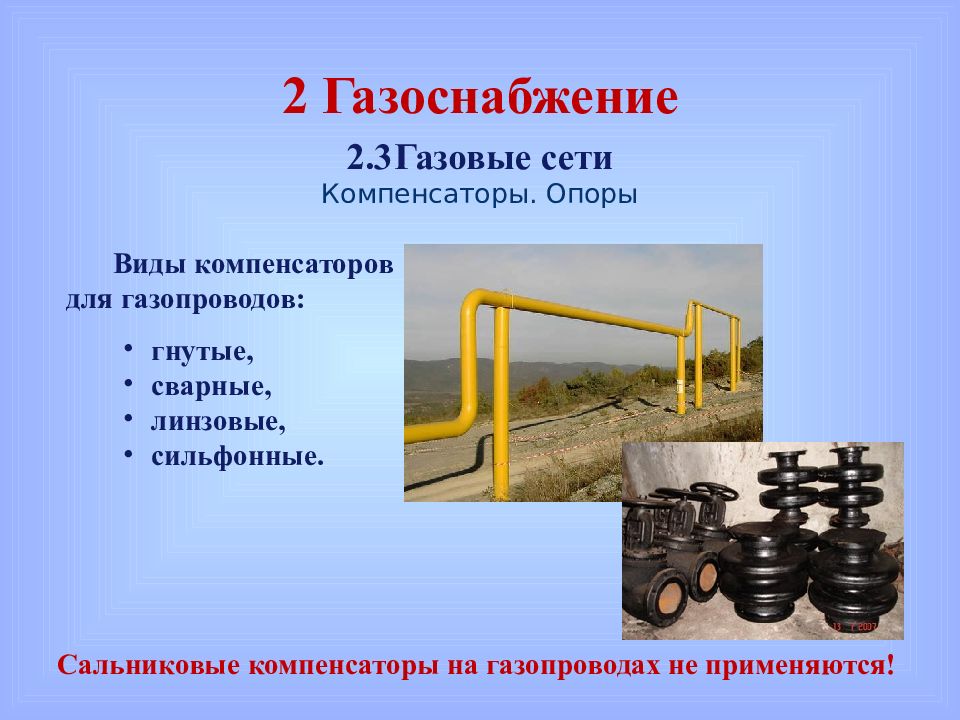

2.3 Газовые сети Компенсаторы. Опоры Сальниковые компенсаторы на газопроводах не применяются! Виды компенсаторов для газопроводов : гнутые, сварные, линзовые, сильфонные.

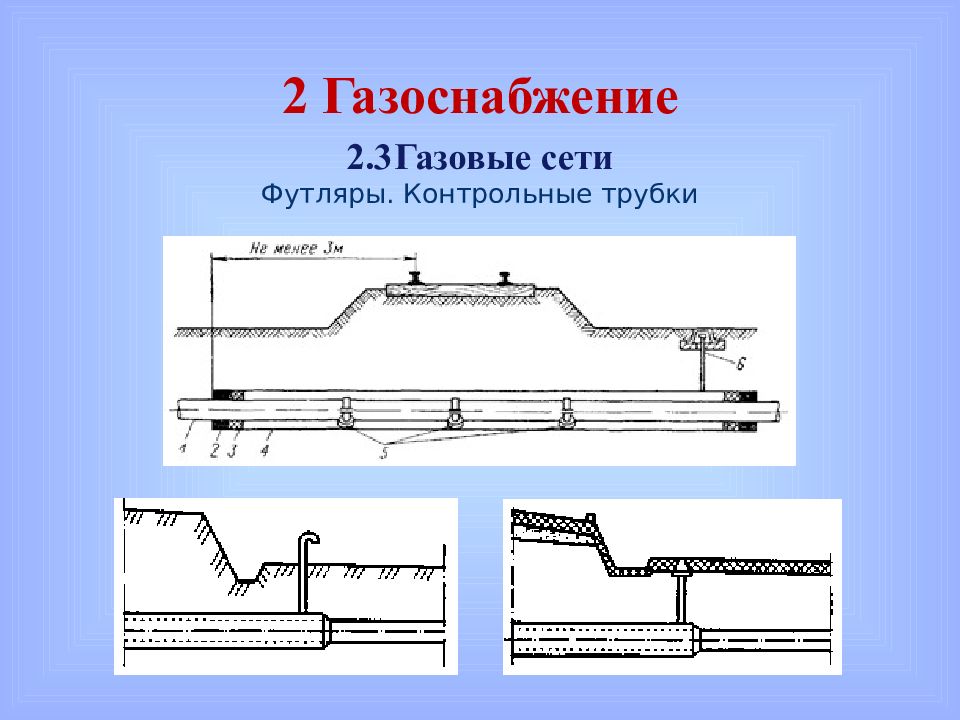

2.3 Газовые сети Футляры. Контрольные трубки

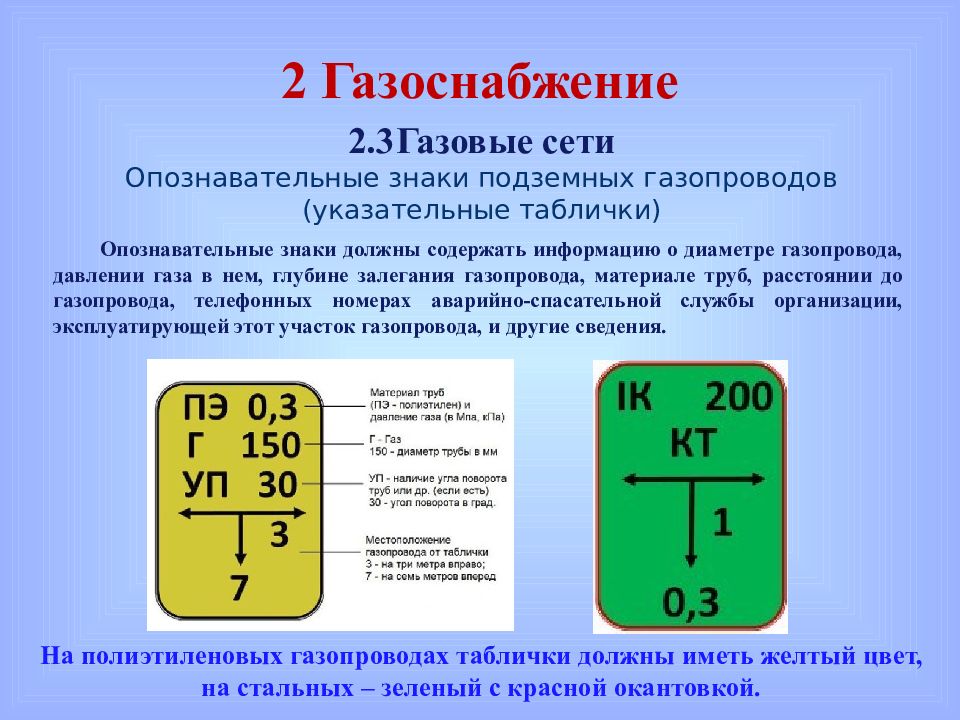

2.3 Газовые сети Опознавательные знаки подземных газопроводов (указательные таблички) На полиэтиленовых газопроводах таблички должны иметь желтый цвет, на стальных – зеленый с красной окантовкой. Опознавательные знаки должны содержать информацию о диаметре газопровода, давлении газа в нем, глубине залегания газопровода, материале труб, расстоянии до газопровода, телефонных номерах аварийно-спасательной службы организации, эксплуатирующей этот участок газопровода, и другие сведения.

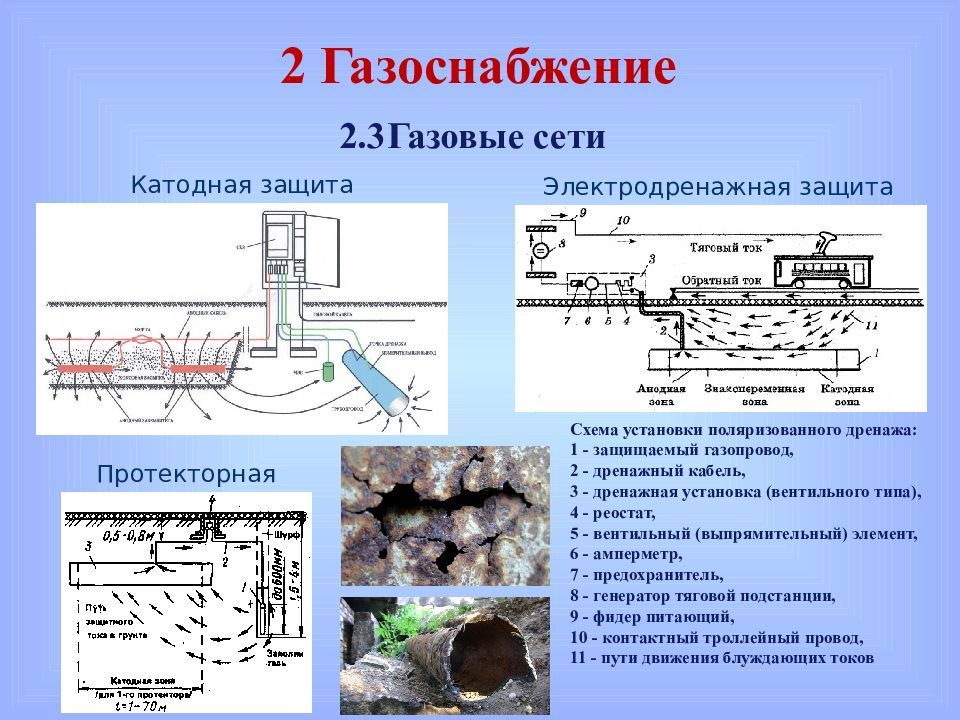

Протекторная защита Электродренажная защита Схема установки поляризованного дренажа: 1 - защищаемый газопровод, 2 - дренажный кабель, 3 - дренажная установка (вентильного типа ), 4 - реостат, 5 - вентильный (выпрямительный) элемент, 6 - амперметр, 7 - предохранитель, 8 - генератор тяговой подстанции, 9 - фидер питающий, 10 - контактный троллейный провод, 11 - пути движения блуждающих токов 2 Газоснабжение 2.3 Газовые сети Катодная защита

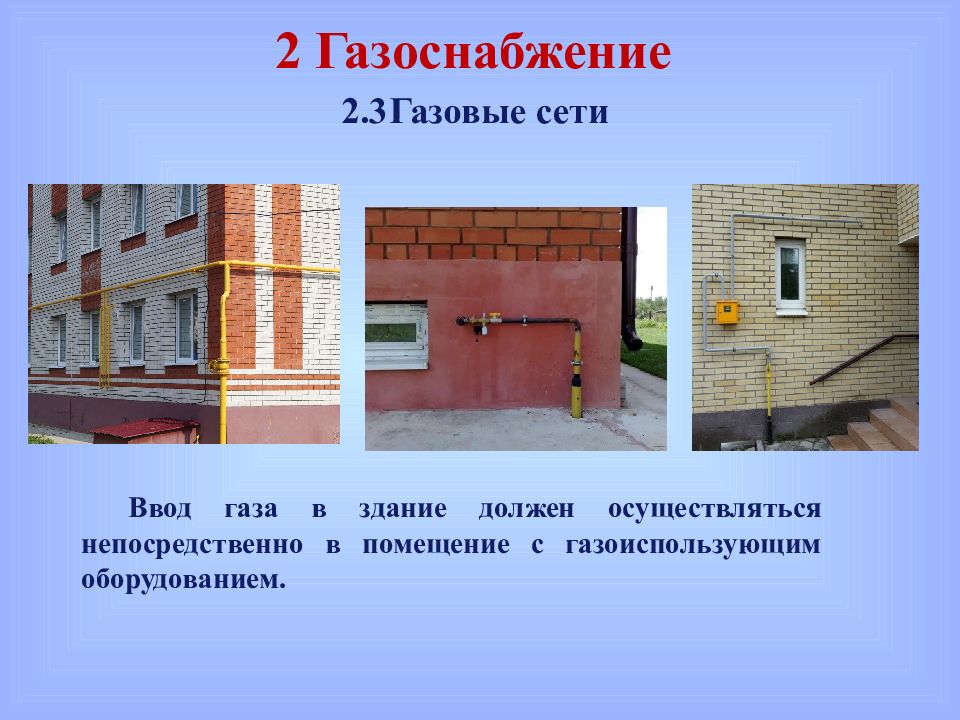

2.3 Газовые сети Ввод газа в здание должен осуществляться непосредственно в помещение с газоиспользующим оборудованием.

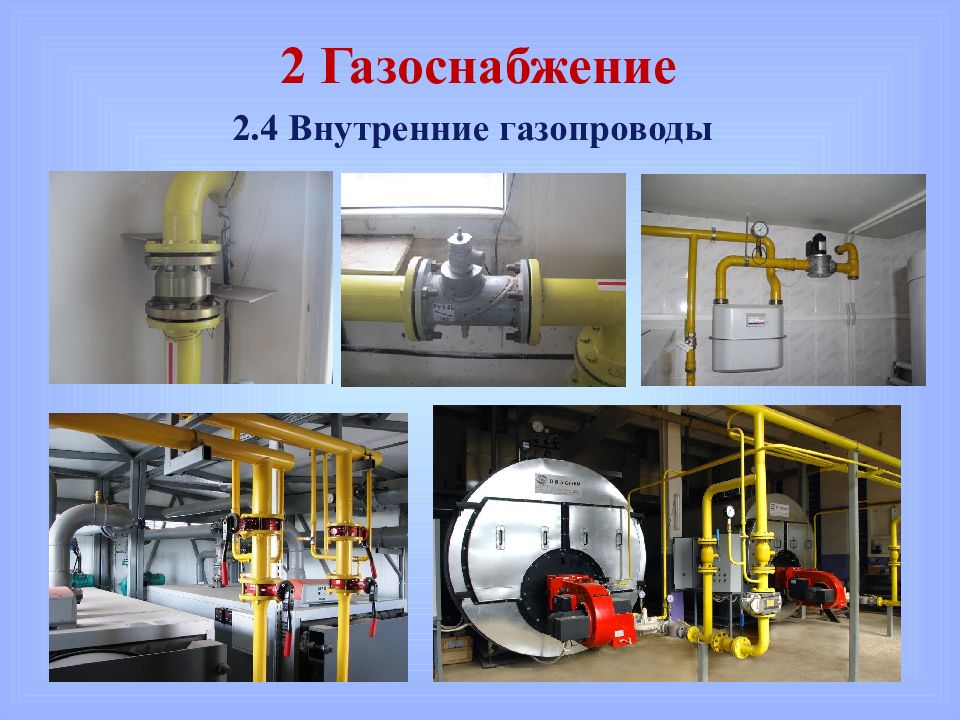

2.4 Внутренние газопроводы

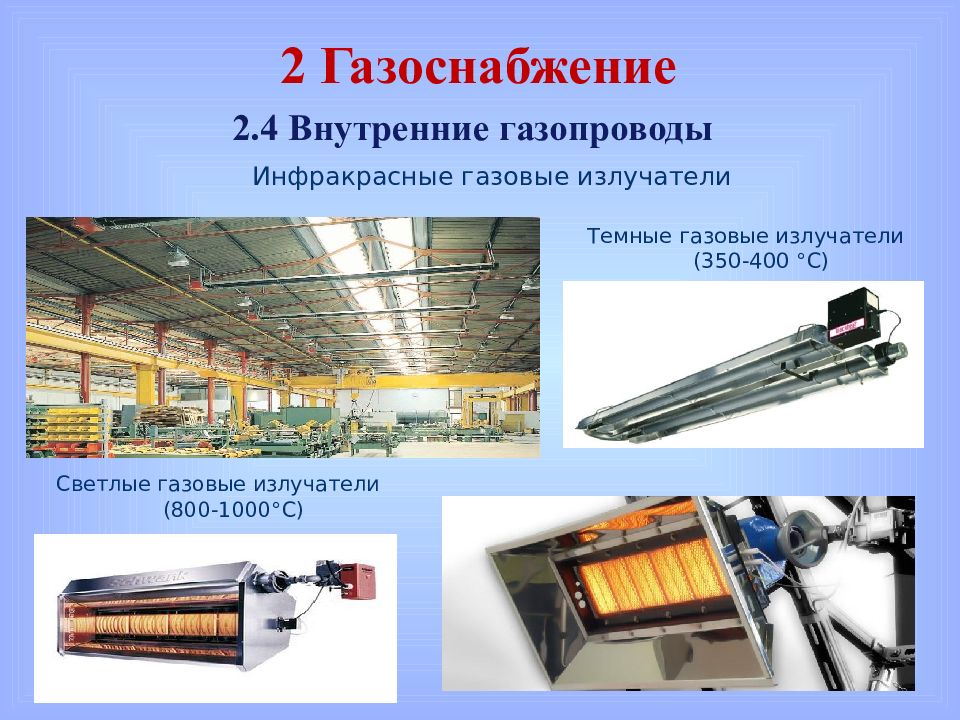

Инфракрасные газовые излучатели Светлые газовые излучатели (800-1000 °C ) 2.4 Внутренние газопроводы 2 Газоснабжение Темные газовые излучатели (350-400 °C )

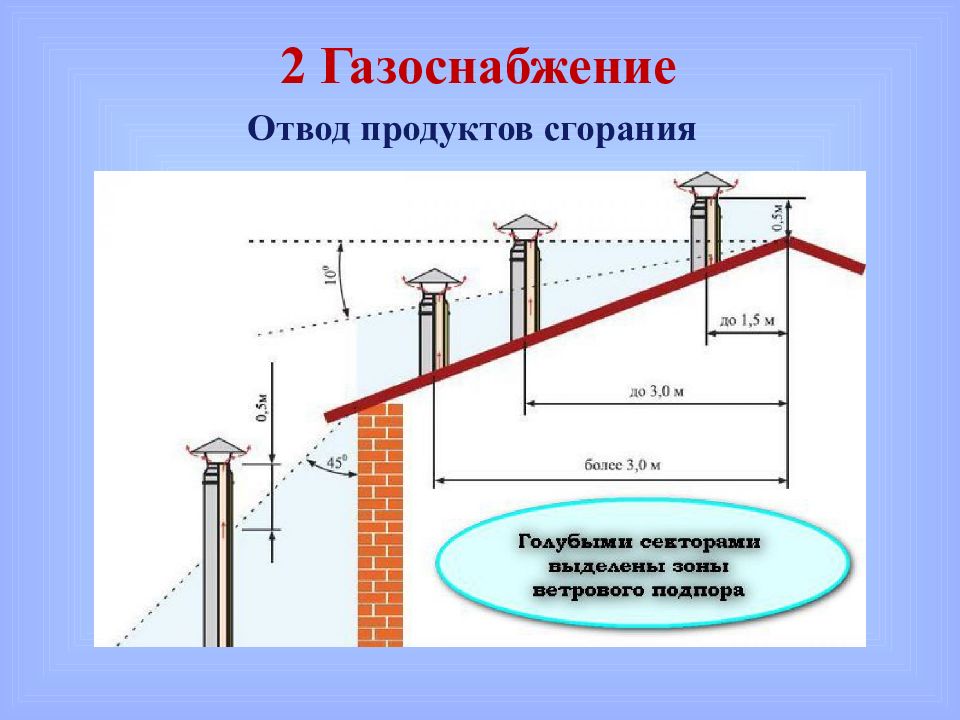

Отвод продуктов сгорания
Отвод продуктов сгорания
Спасибо за внимание!
