1 Модульная сетка для построения Антиквы Дюрера 1. Основа – квадрат, разделённый на 10 частей 1/10 - модуль

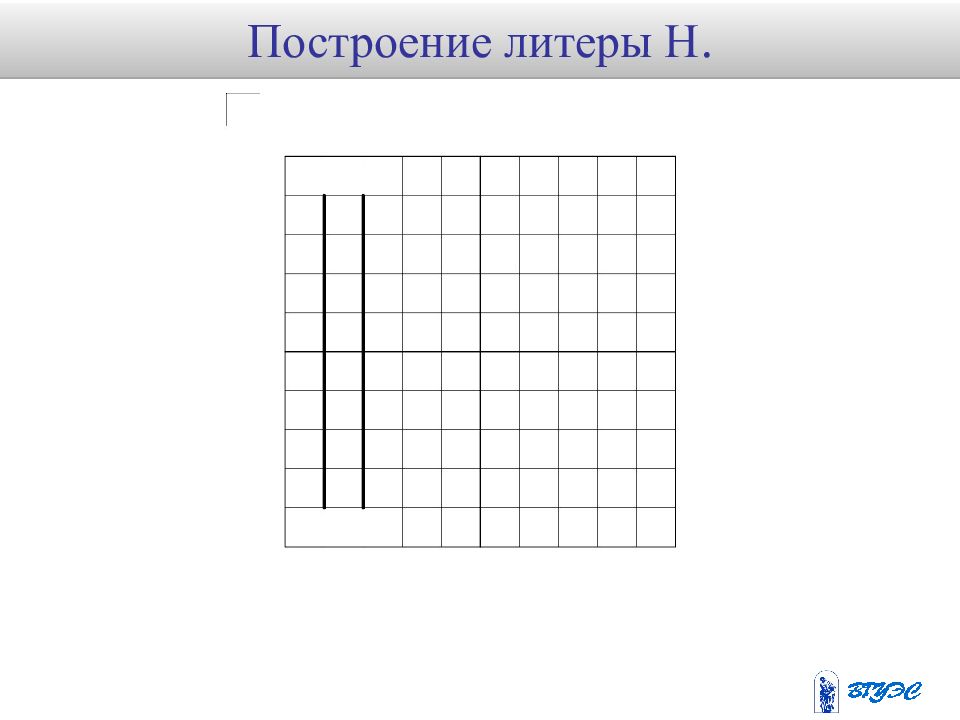

2 Построение литеры Н.
3 Построение литеры Н.

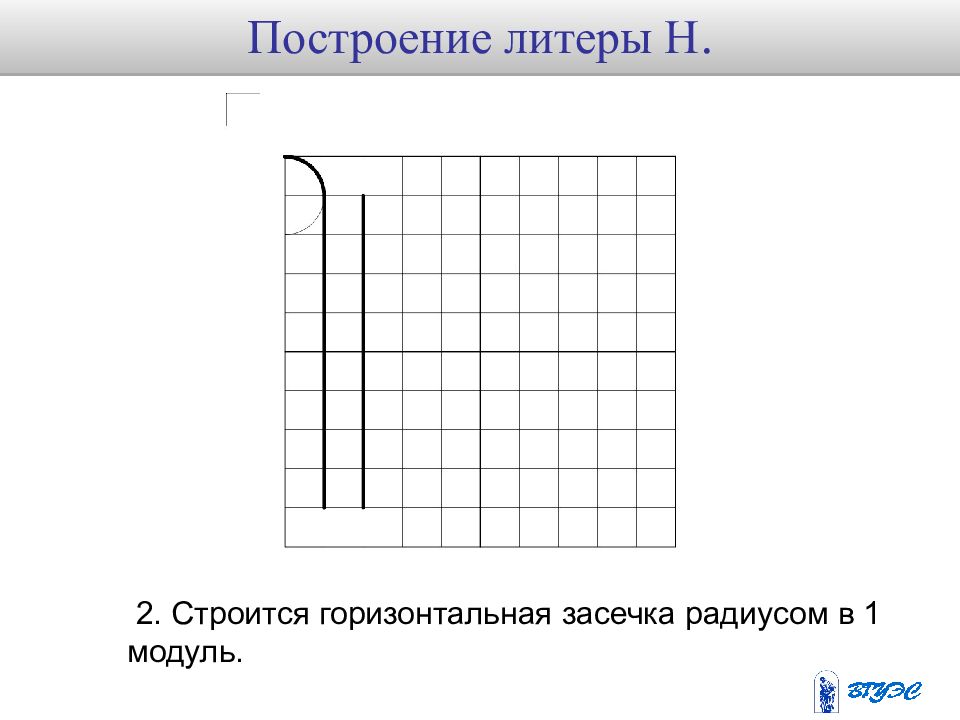

4 2. Строится горизонтальная засечка радиусом в 1 модуль. Построение литеры Н.
5 Остальные засечки строятся аналогично Построение литеры Н.

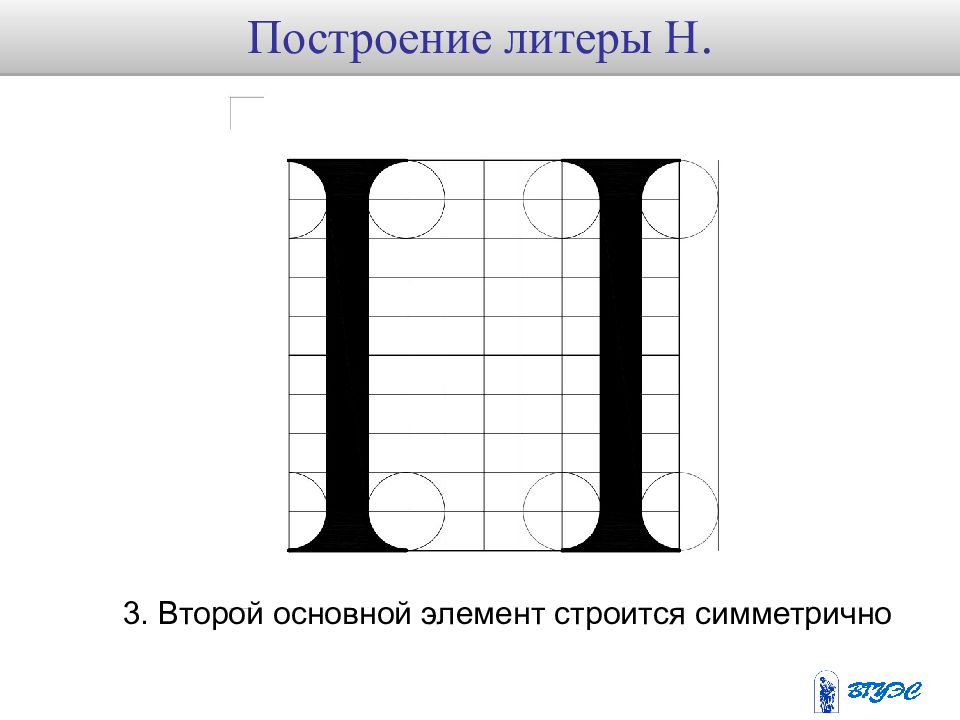

6 3. Второй основной элемент строится симметрично Построение литеры Н.
7 4. Соединительный элемент нижней границей проходит по центру квадрата и имеет толщину 1/3 от основного модуля. Построение литеры Н.

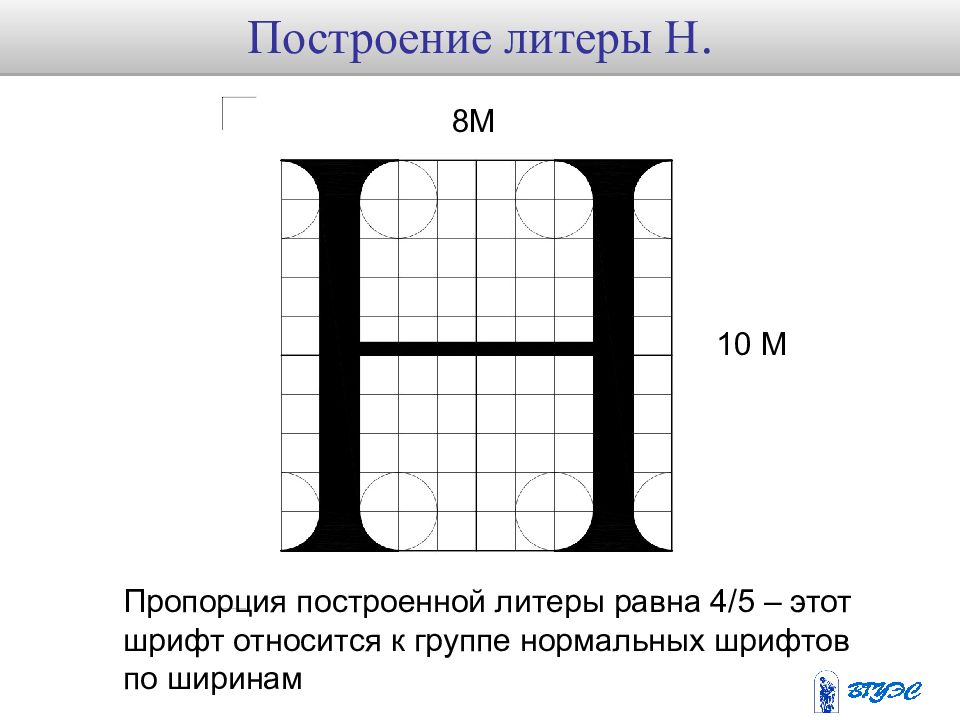

8 8М 10 М Пропорция построенной литеры равна 4/5 – этот шрифт относится к группе нормальных шрифтов по ширинам Построение литеры Н.

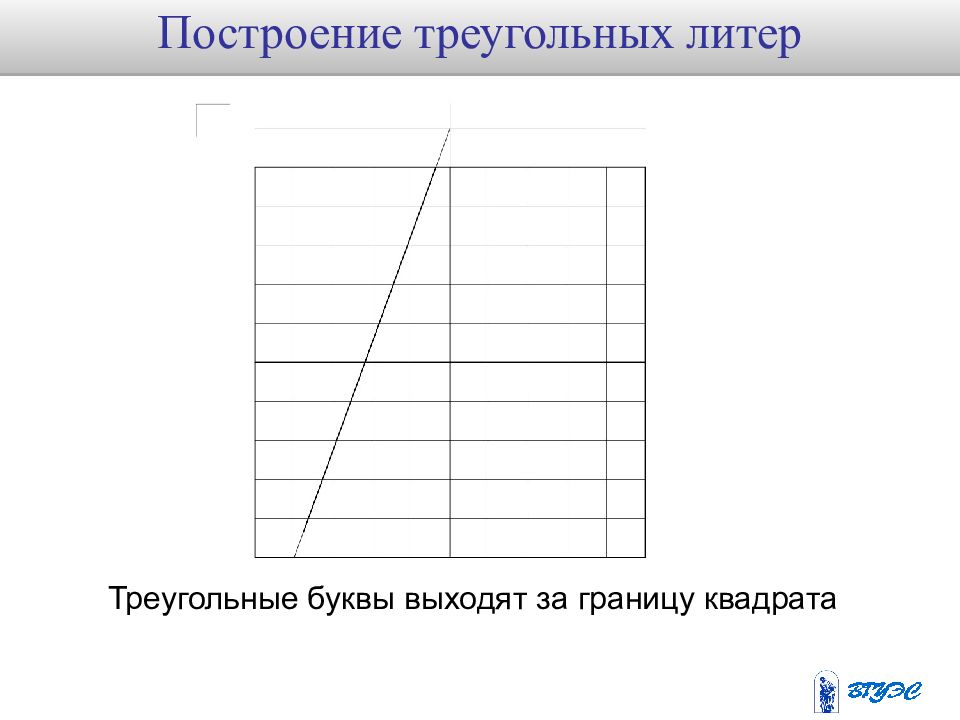

9 Построение треугольных литер Треугольные буквы выходят за границу квадрата

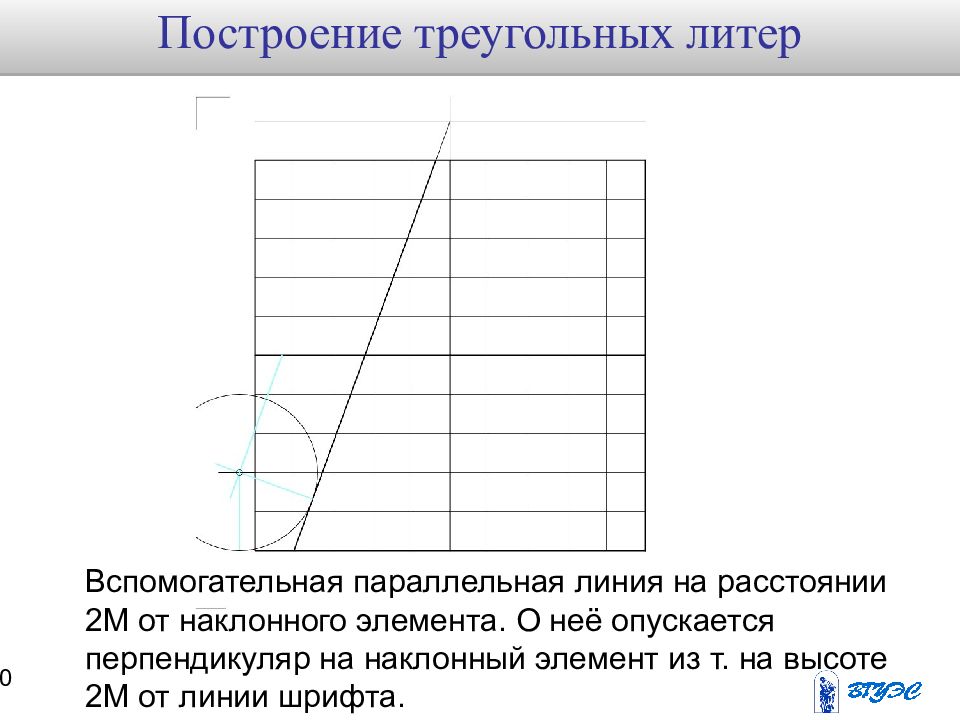

10 Вспомогательная параллельная линия на расстоянии 2М от наклонного элемента. О неё опускается перпендикуляр на наклонный элемент из т. на высоте 2М от линии шрифта. Построение треугольных литер

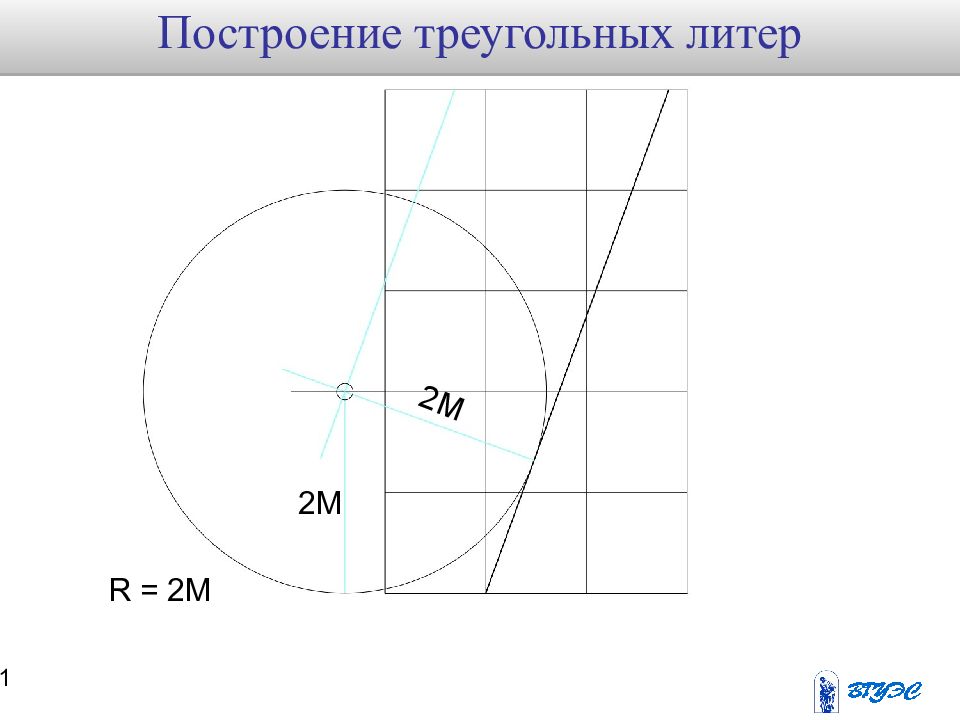

11 R = 2M 2M 2M Построение треугольных литер
12 R = 2M 2M 2M Построение треугольных литер

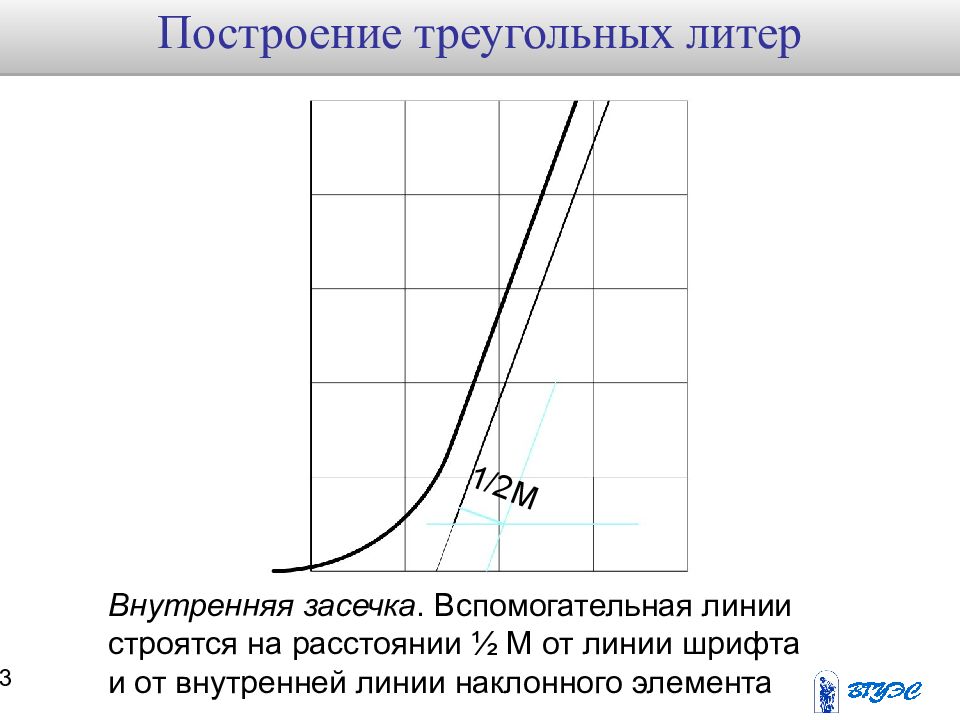

13 R = 2M 2M Внутренняя засечка. Вспомогательная линии строятся на расстоянии ½ М от линии шрифта и от внутренней линии наклонного элемента 1/ 2M Построение треугольных литер

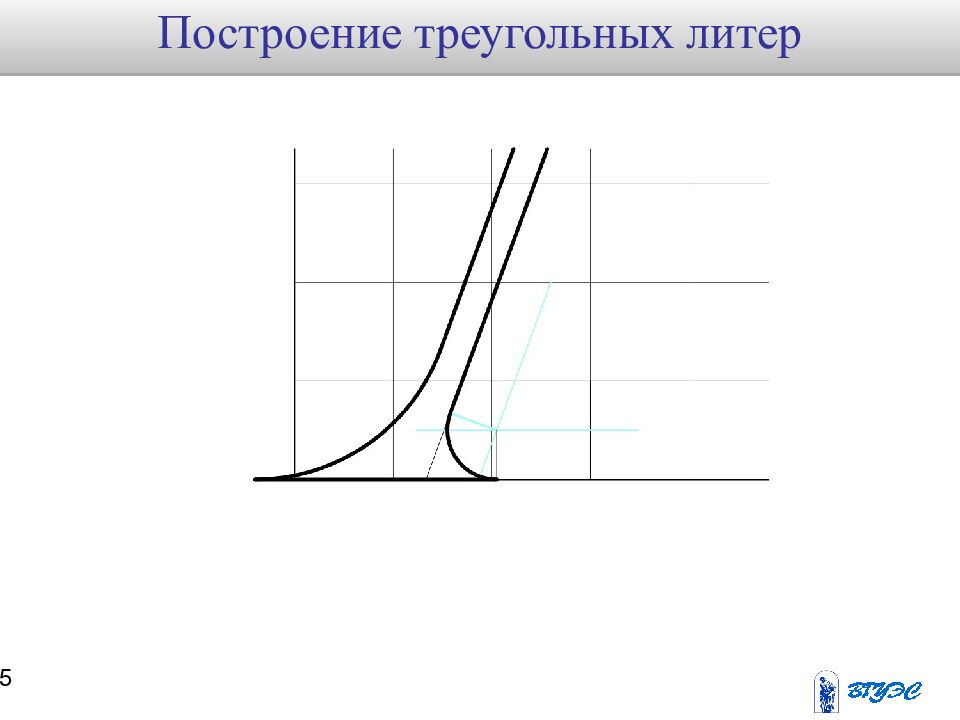

14 R = ½ M Построение треугольных литер

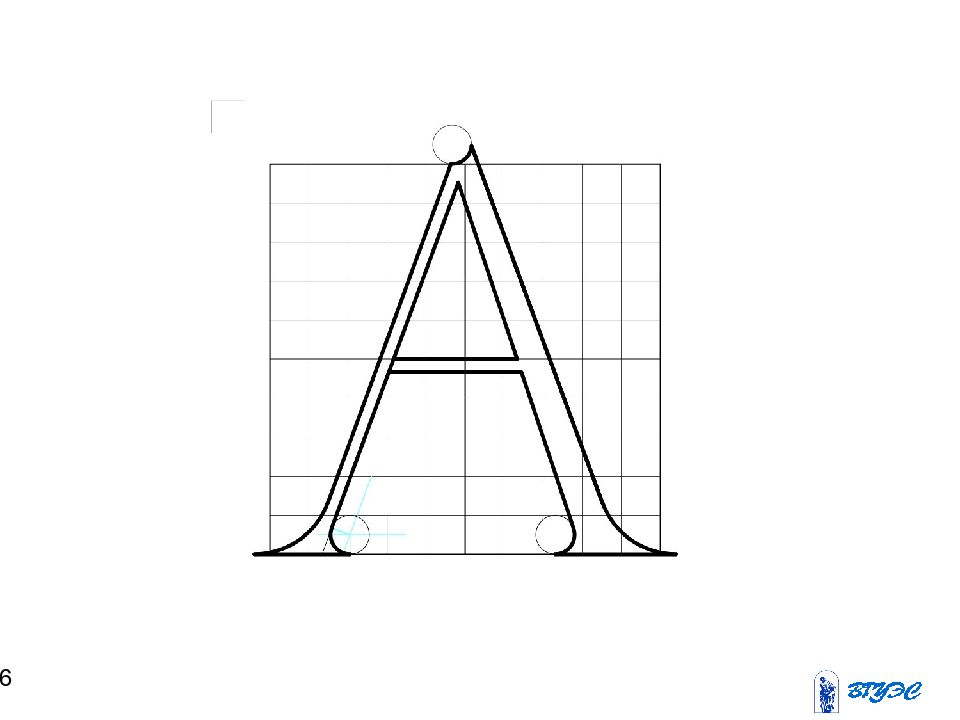

15 R = 1/2M Построение треугольных литер
16

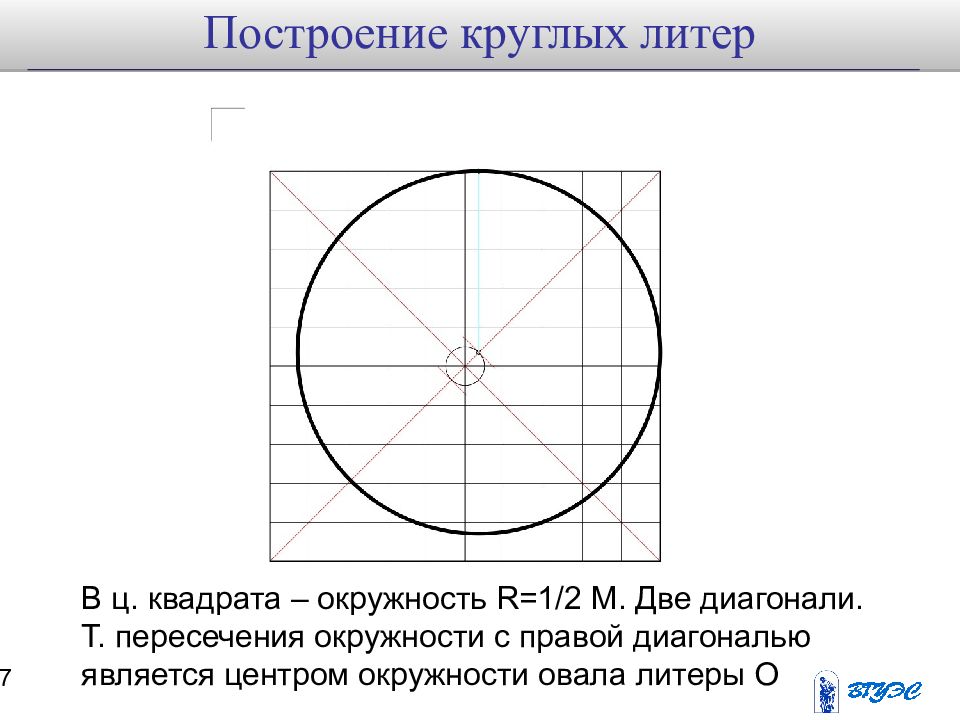

17 Построение круглых литер В ц. квадрата – окружность R=1/2 M. Две диагонали. Т. пересечения окружности с правой диагональю является центром окружности овала литеры О

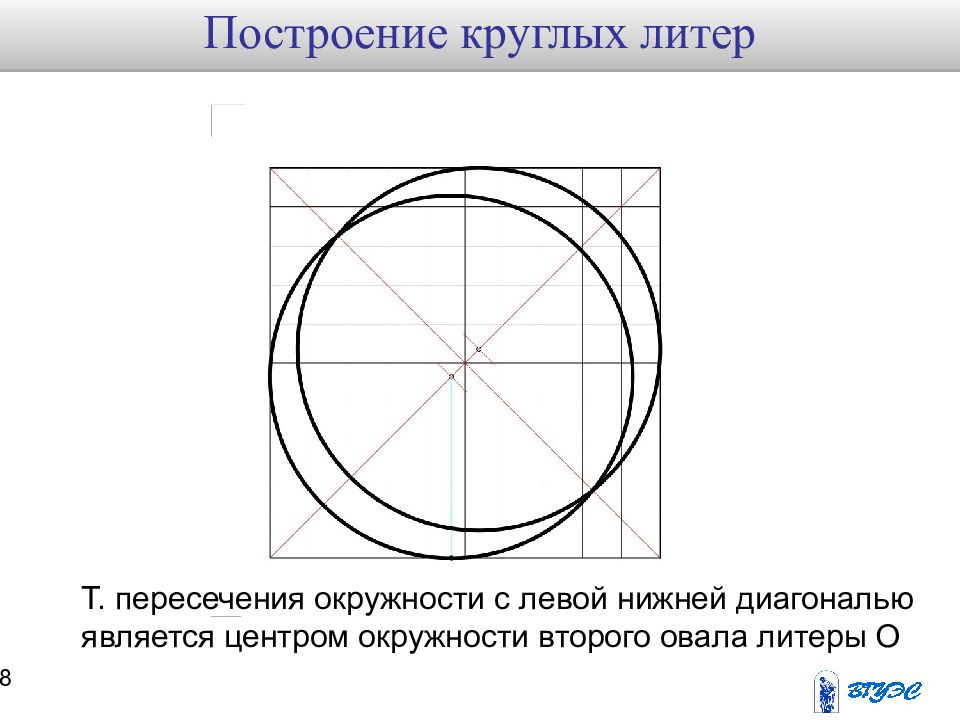

18 Т. пересечения окружности с левой нижней диагональю является центром окружности второго овала литеры О Построение круглых литер

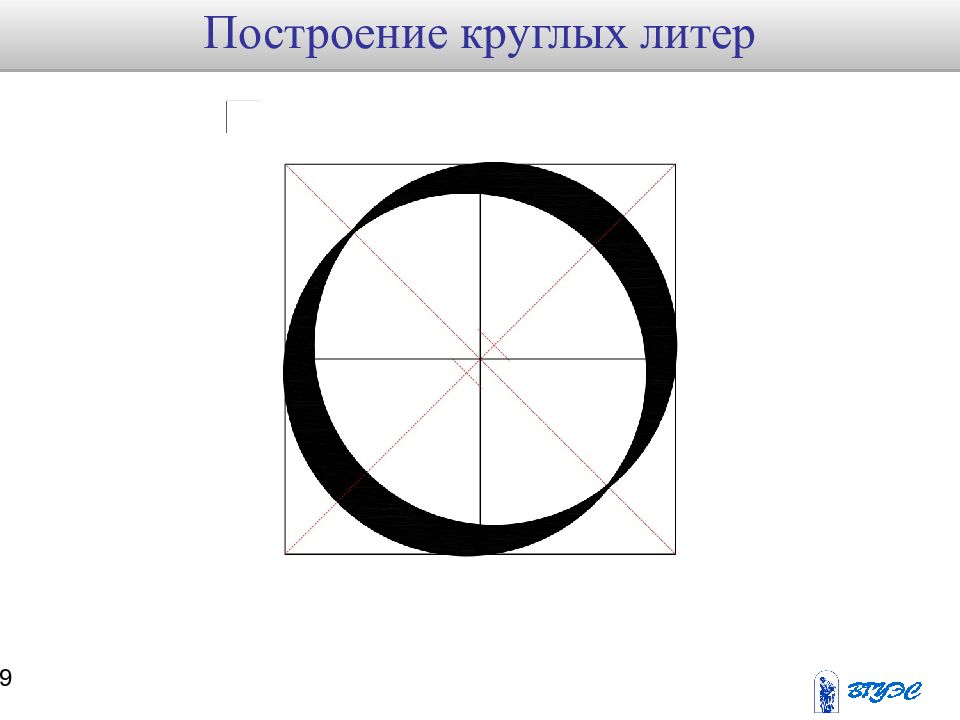

19 Построение круглых литер

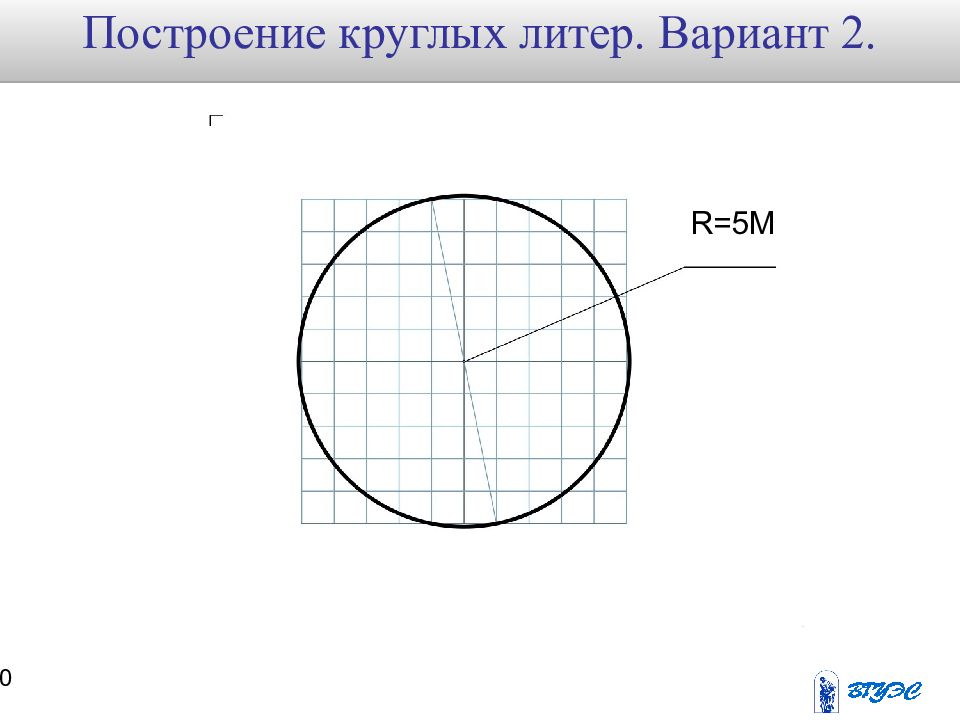

20 Построение круглых литер. Вариант 2. R=5M

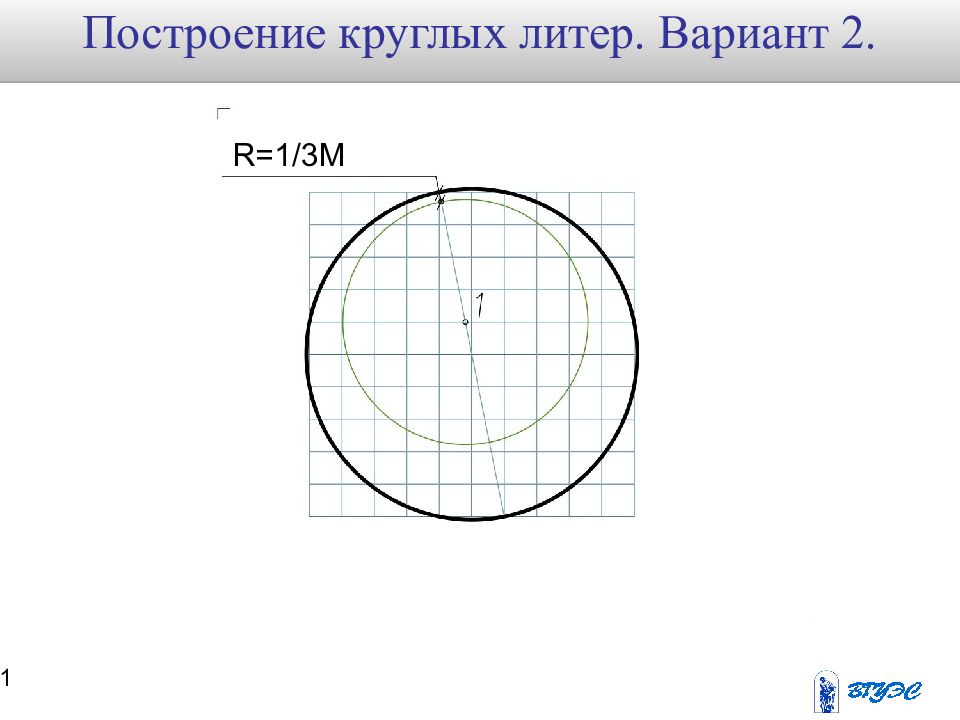

21 R=1/3M Построение круглых литер. Вариант 2.
22 Построение внутренних овалов Построение круглых литер. Вариант 2.

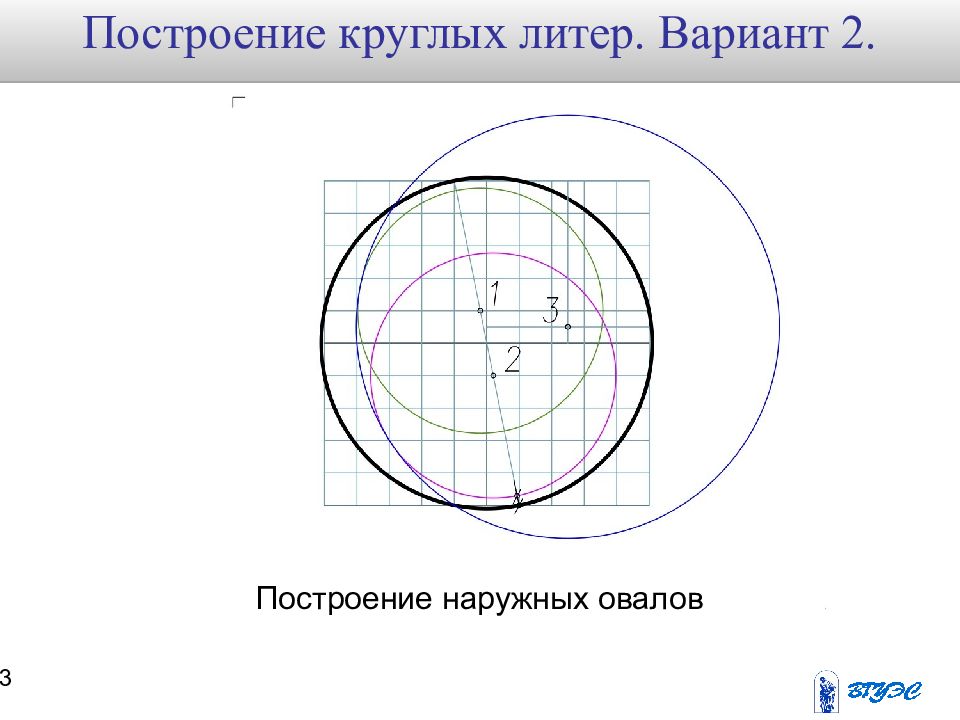

23 Построение наружных овалов Построение круглых литер. Вариант 2.

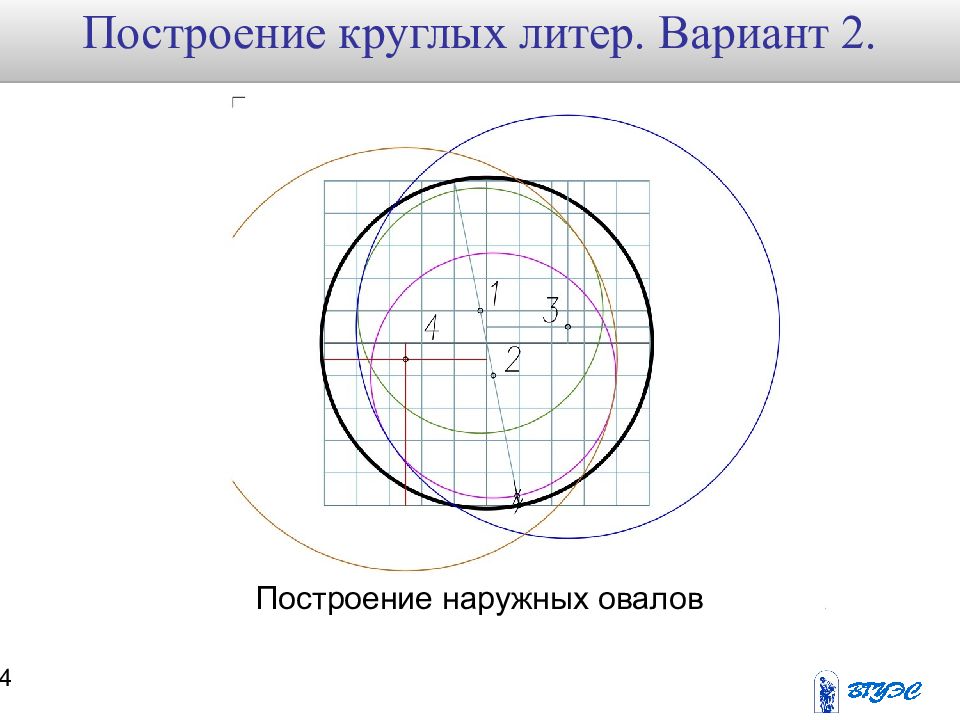

24 Построение наружных овалов Построение круглых литер. Вариант 2.

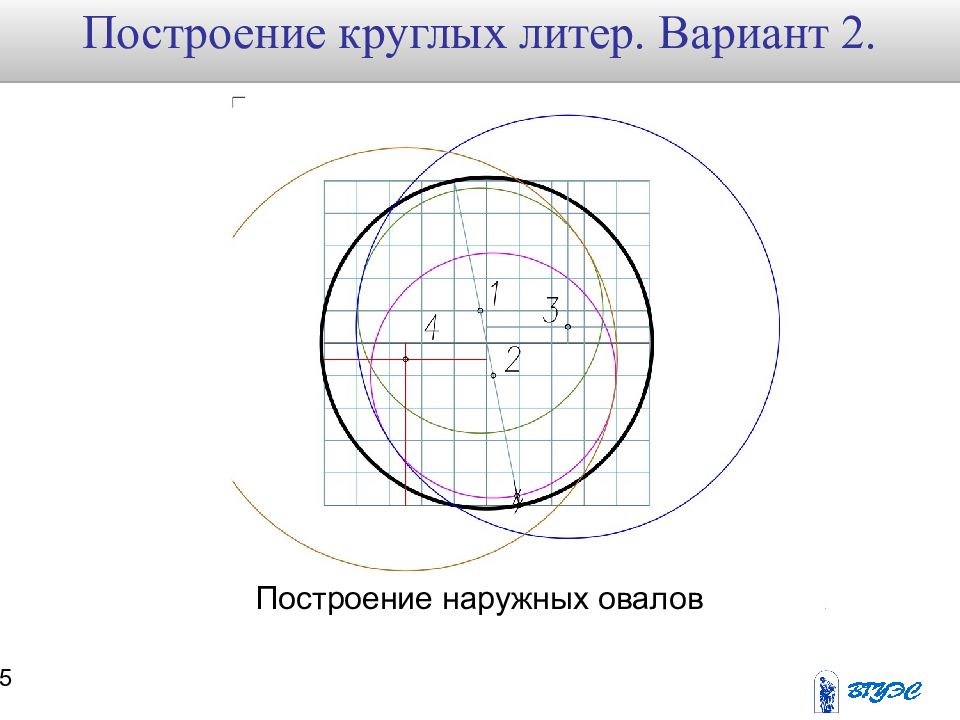

25 Построение наружных овалов Построение круглых литер. Вариант 2.

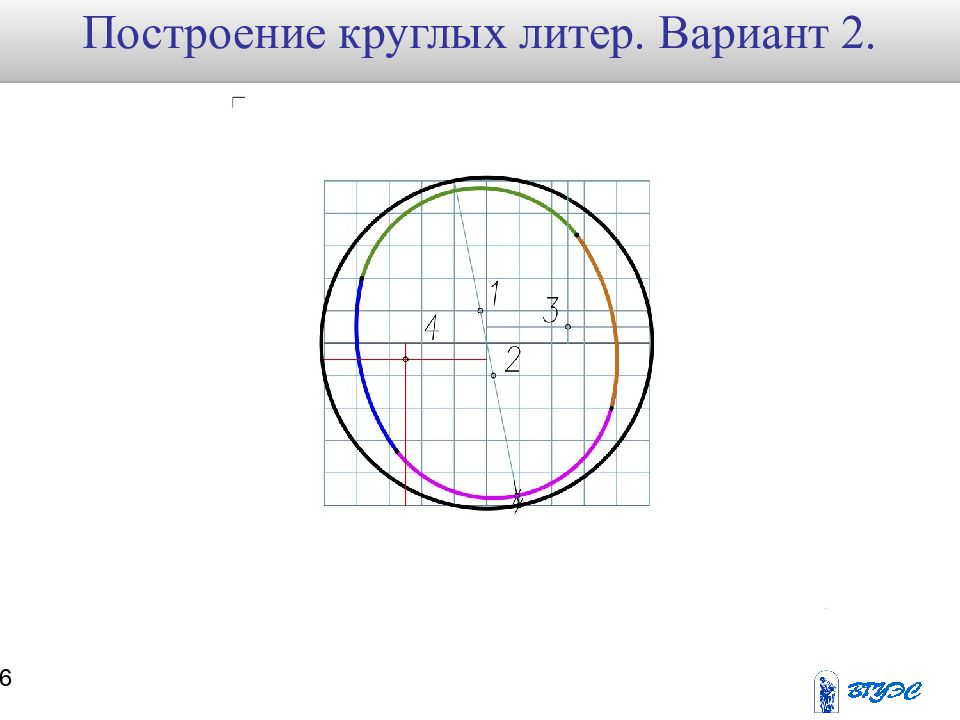

26 Построение наружных овалов Построение круглых литер. Вариант 2.

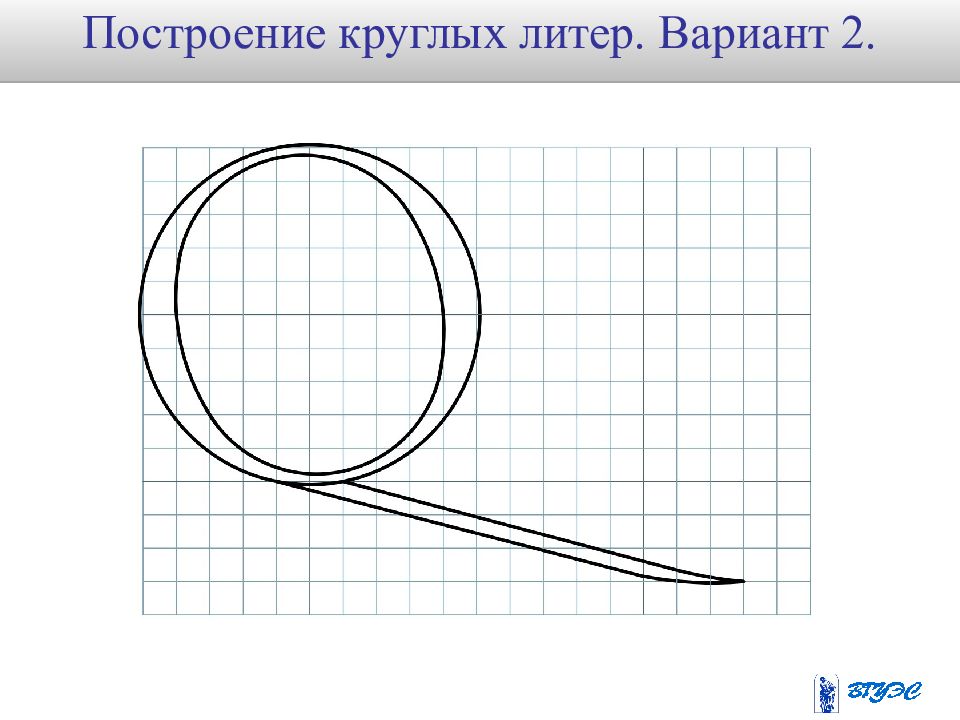

27 Построение выносного элемента Построение круглых литер. Вариант 2.
Построение круглых литер. Вариант 2.
Построение круглых литер. Вариант 2.
30 Вариант 1. Лигатуры
