Занятие № 1: « Специальная подготовка младших специалистов службы горючего ». 1

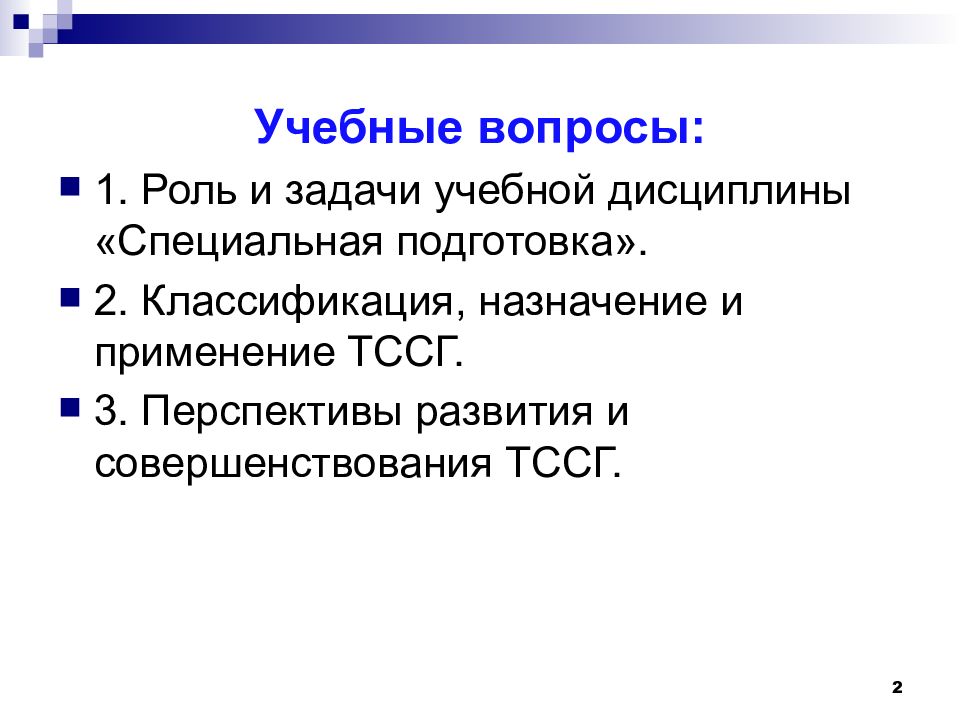

Учебные вопросы: 1. Роль и задачи учебной дисциплины «Специальная подготовка». 2. Классификация, назначение и применение ТССГ. 3. Перспективы развития и совершенствования ТССГ. 2

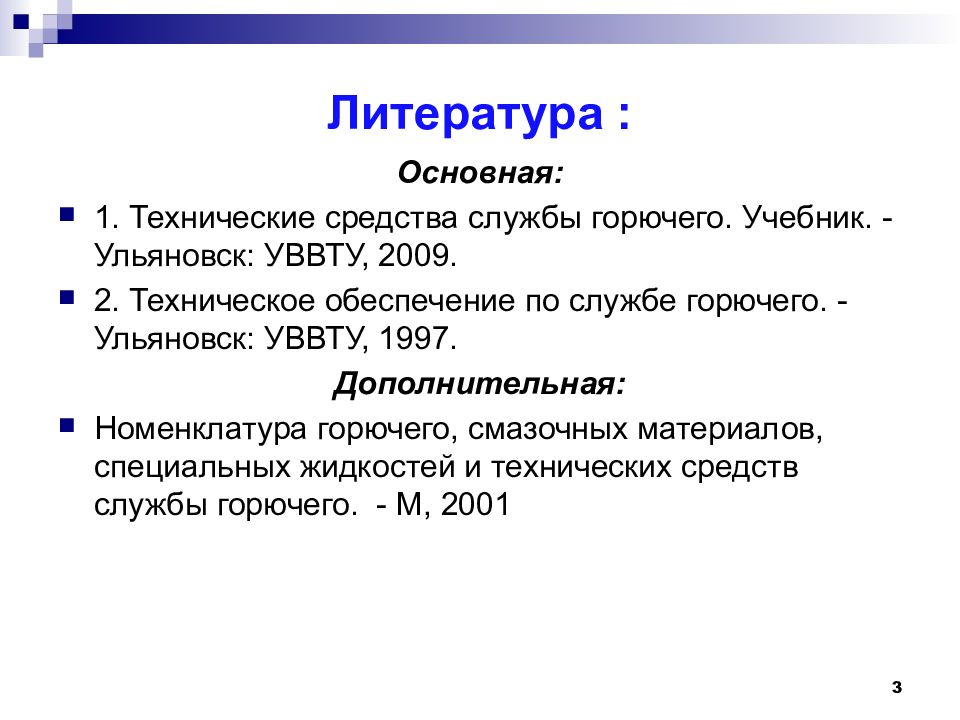

Литература : Основная: 1. Технические средства службы горючего. Учебник. - Ульяновск: УВВТУ, 2009. 2. Техническое обеспечение по службе горючего. - Ульяновск: УВВТУ, 1997. Дополнительная: Номенклатура горючего, смазочных материалов, специальных жидкостей и технических средств службы горючего. - М, 2001 3

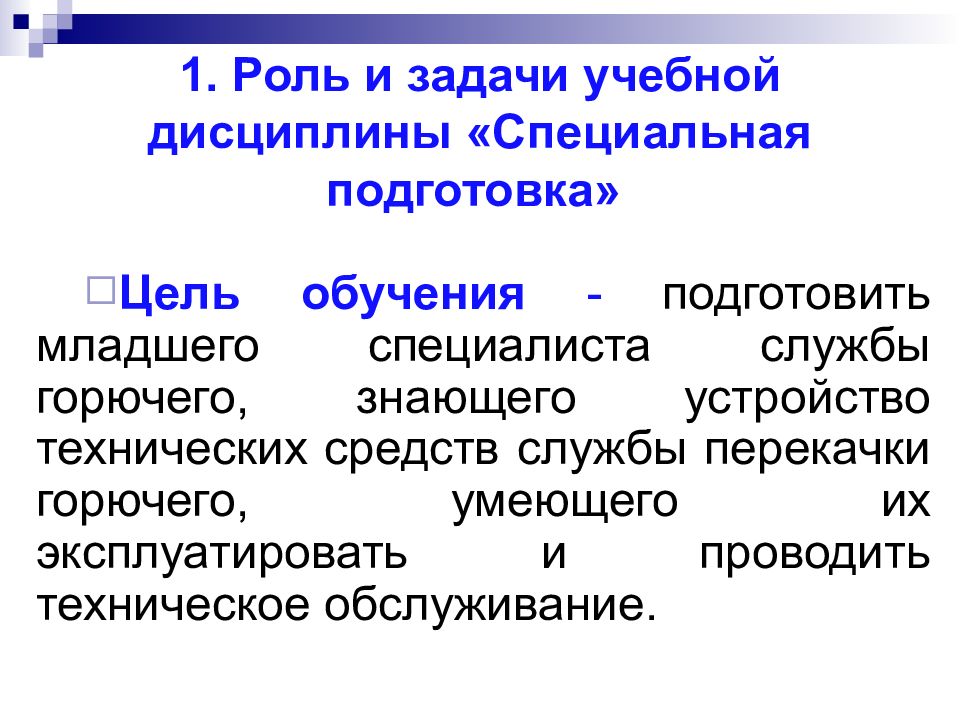

Цель обучения - подготовить младшего специалиста службы горючего, знающего устройство технических средств службы перекачки горючего, умеющего их эксплуатировать и проводить техническое обслуживание.

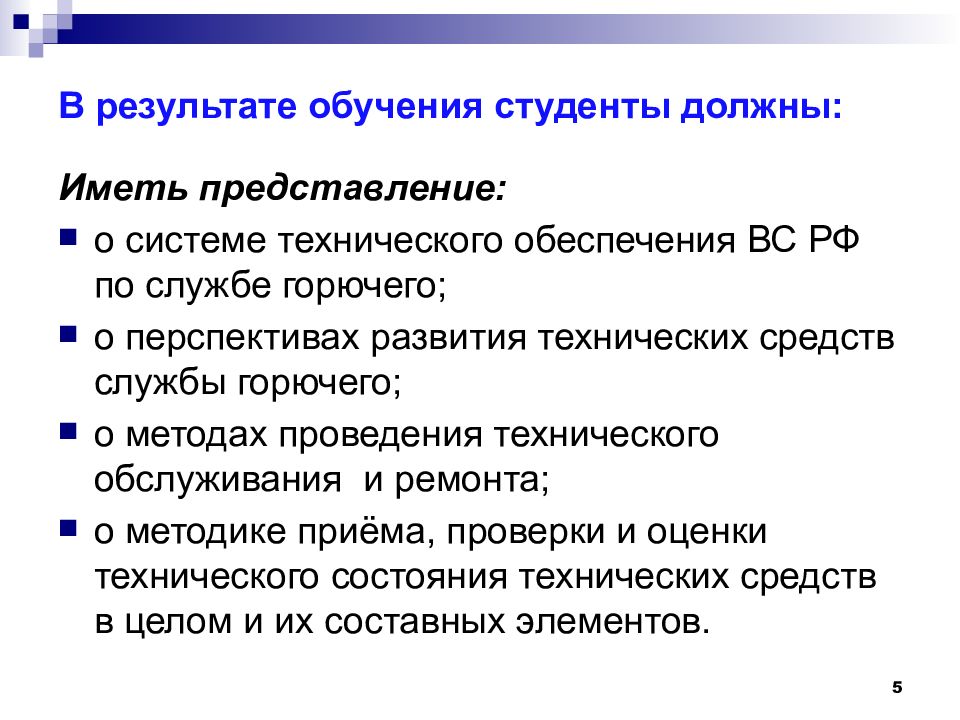

Иметь представление: о системе технического обеспечения ВС РФ по службе горючего; о перспективах развития технических средств службы горючего; о методах проведения технического обслуживания и ремонта; о методике приёма, проверки и оценки технического состояния технических средств в целом и их составных элементов. 5

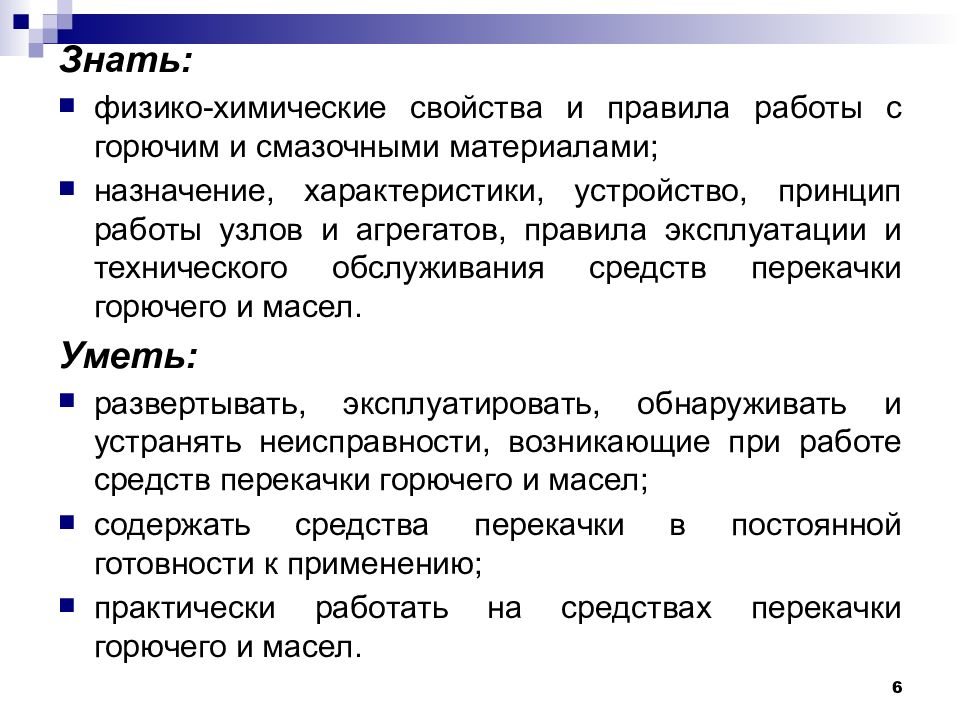

Знать: физико-химические свойства и правила работы с горючим и смазочными материалами; назначение, характеристики, устройство, принцип работы узлов и агрегатов, правила эксплуатации и технического обслуживания средств перекачки горючего и масел. Уметь: развертывать, эксплуатировать, обнаруживать и устранять неисправности, возникающие при работе средств перекачки горючего и масел; содержать средства перекачки в постоянной готовности к применению; практически работать на средствах перекачки горючего и масел. 6

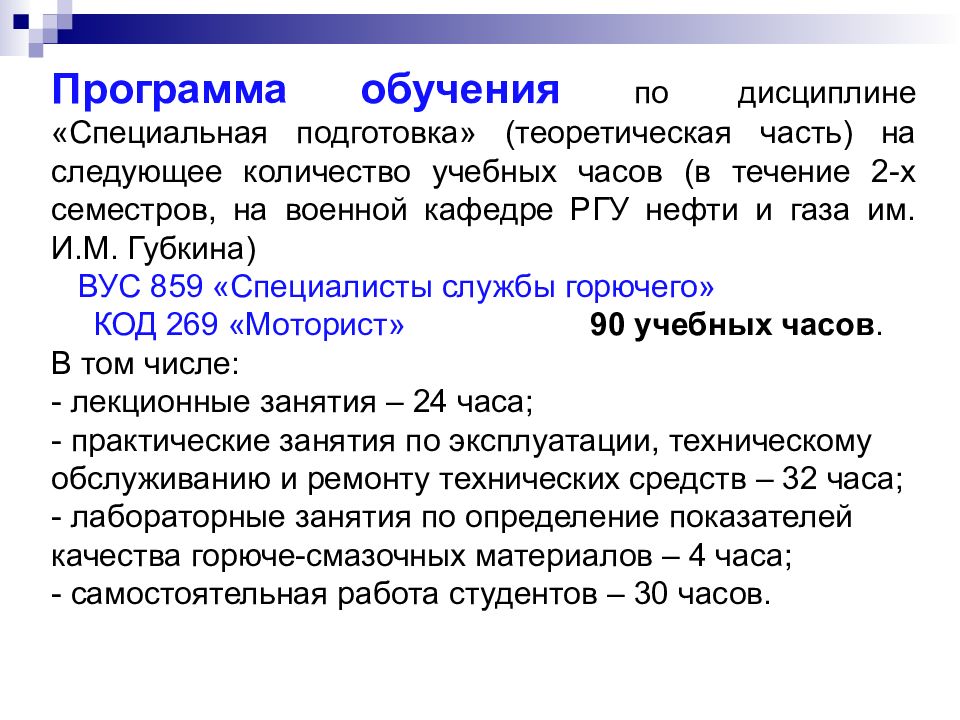

Программа обучения по дисциплине «Специальная подготовка» (теоретическая часть) на следующее количество учебных часов (в течение 2-х семестров, на военной кафедре РГУ нефти и газа им. И.М. Губкина) ВУС 859 «Специалисты службы горючего» КОД 269 «Моторист» 90 учебных часов. В том числе: - лекционные занятия – 24 часа; - практические занятия по эксплуатации, техническому обслуживанию и ремонту технических средств – 32 часа; - лабораторные занятия по определение показателей качества горюче-смазочных материалов – 4 часа; - самостоятельная работа студентов – 30 часов.
2. Классификация, назначение и применение ТССГ. Для выполнения стоящих перед службой задач технические средства должны обладать высокими тактико-техническими данными, основными из которых являются: повышенная подача средств перекачки и раздаточных систем средств заправки; большая грузоподъемность транспортных средств и вместимость средств заправки и хранения; хорошая проходимость, маневренность и надежность всех подвижных технических средств; транспортабельность основных технических средств всеми видами транспорта, включая воздушный; простота эксплуатации, автономность работы и автоматизация основных технологических процессов, минимальное количество обслуживающего персонала; обеспечение защиты от современных средств поражения.

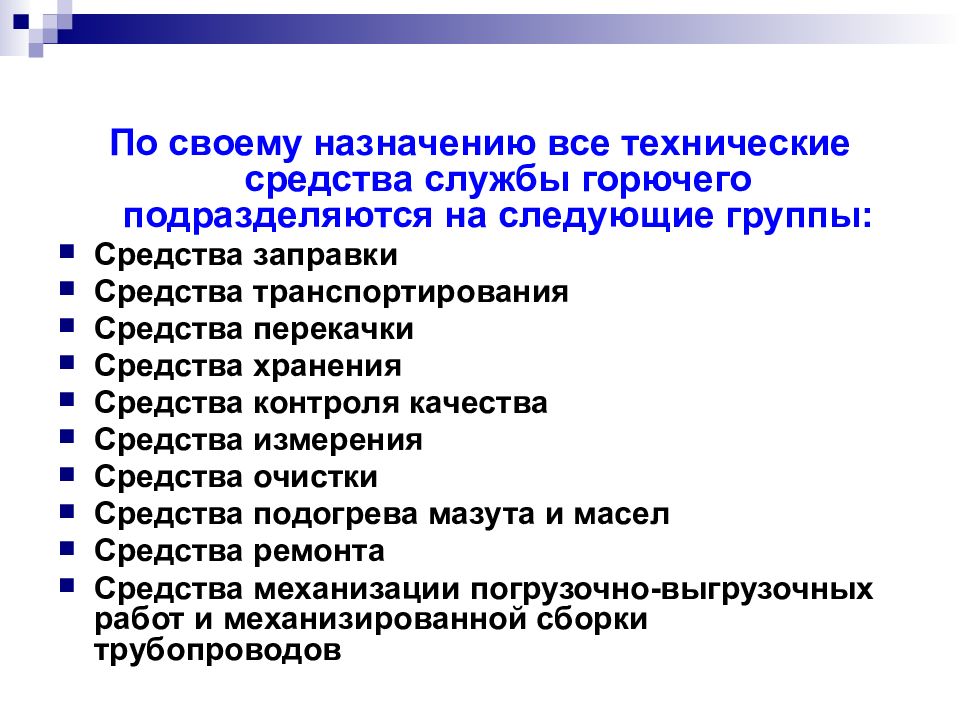

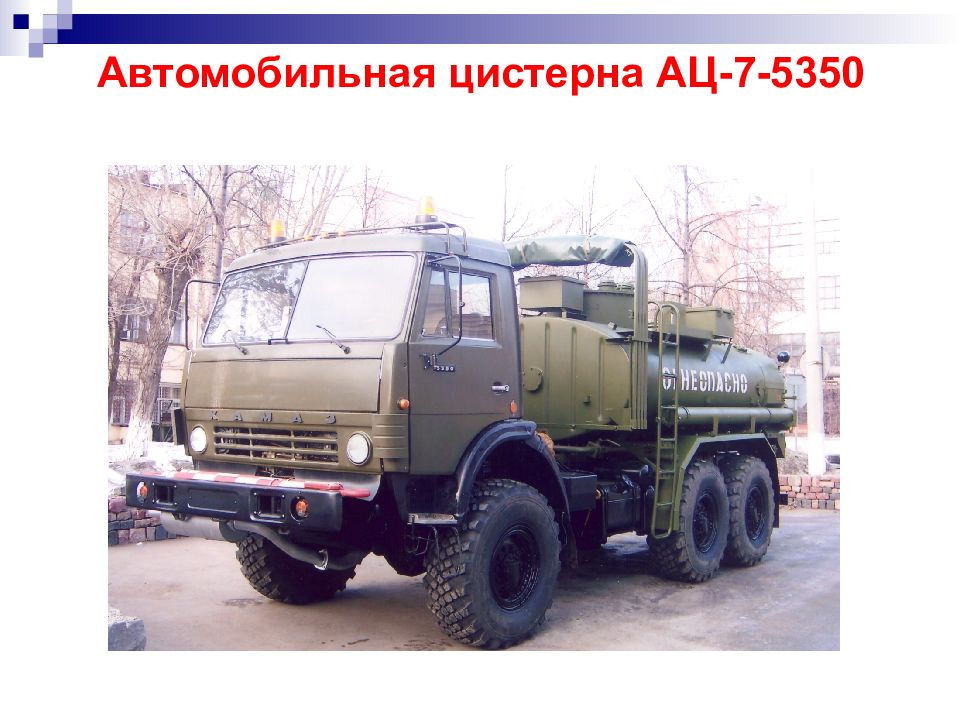

По своему назначению все технические средства службы горючего подразделяются на следующие группы: Средства заправки Средства транспортирования Средства перекачки Средства хранения Средства контроля качества Средства измерения Средства очистки Средства подогрева мазута и масел Средства ремонта Средства механизации погрузочно-выгрузочных работ и механизированной сборки трубопроводов

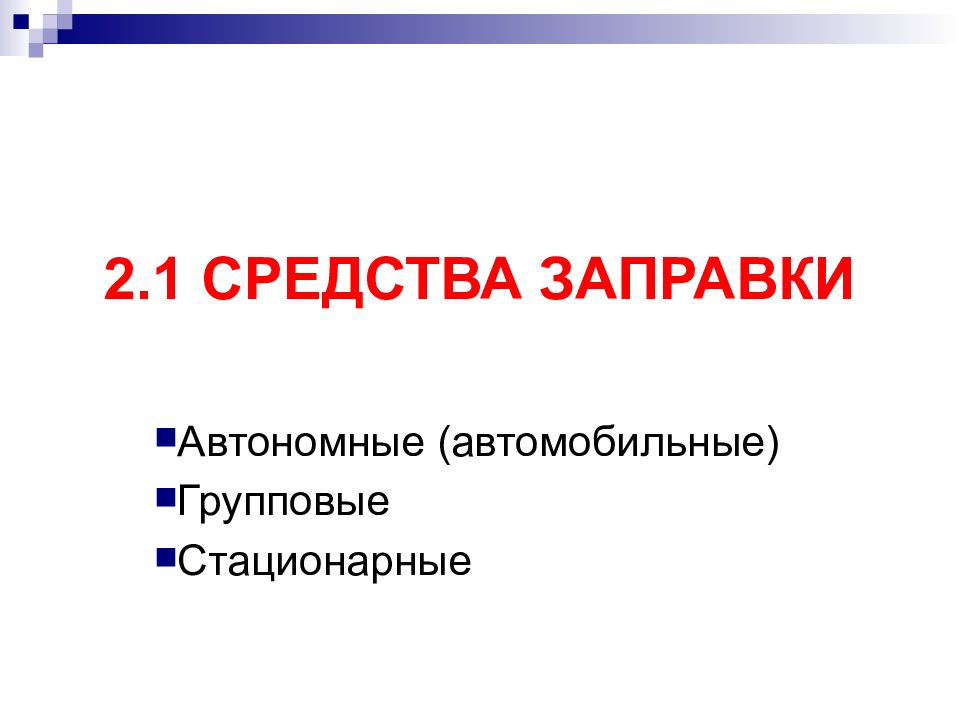

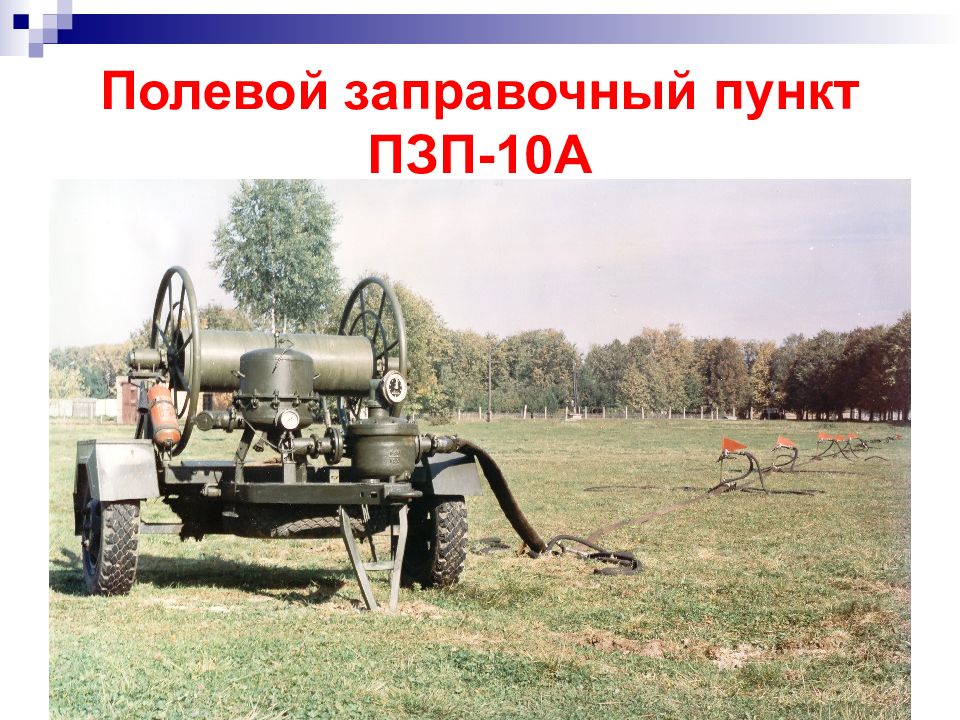

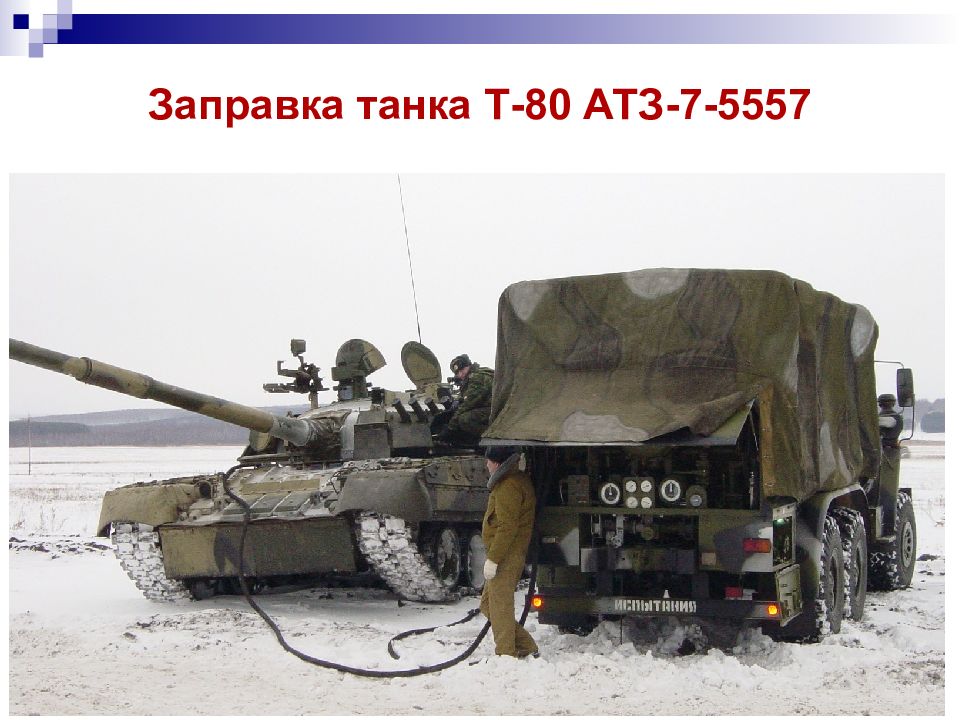

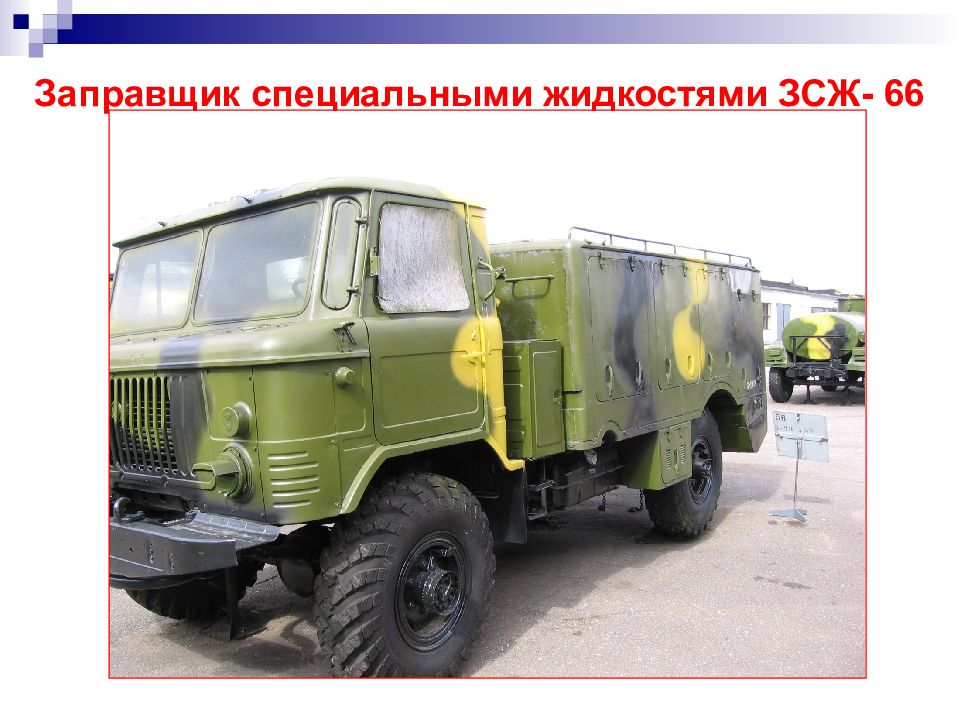

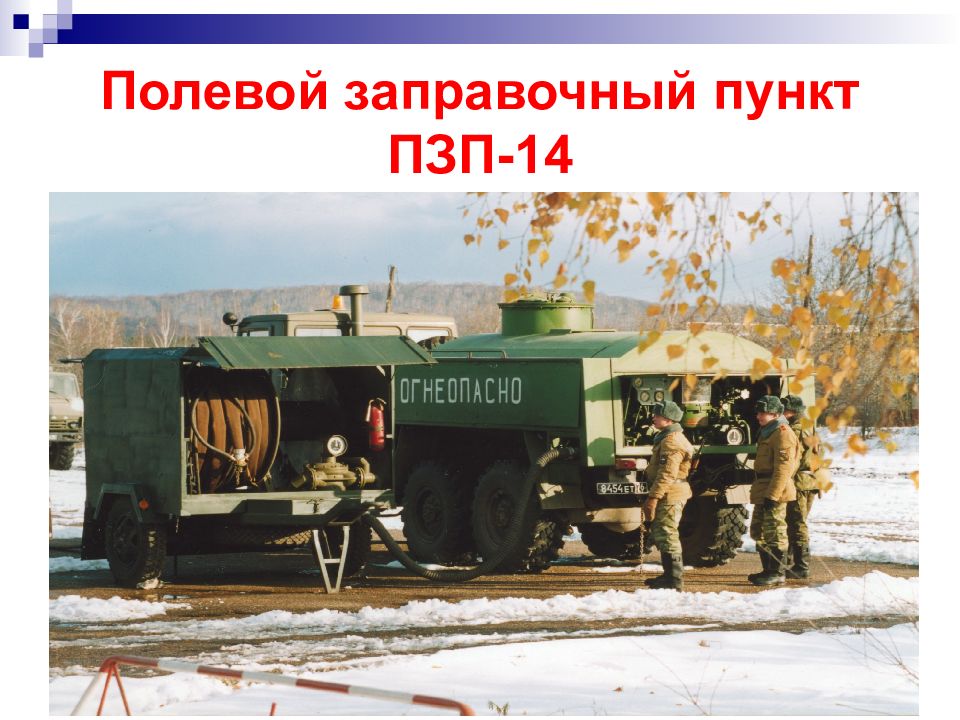

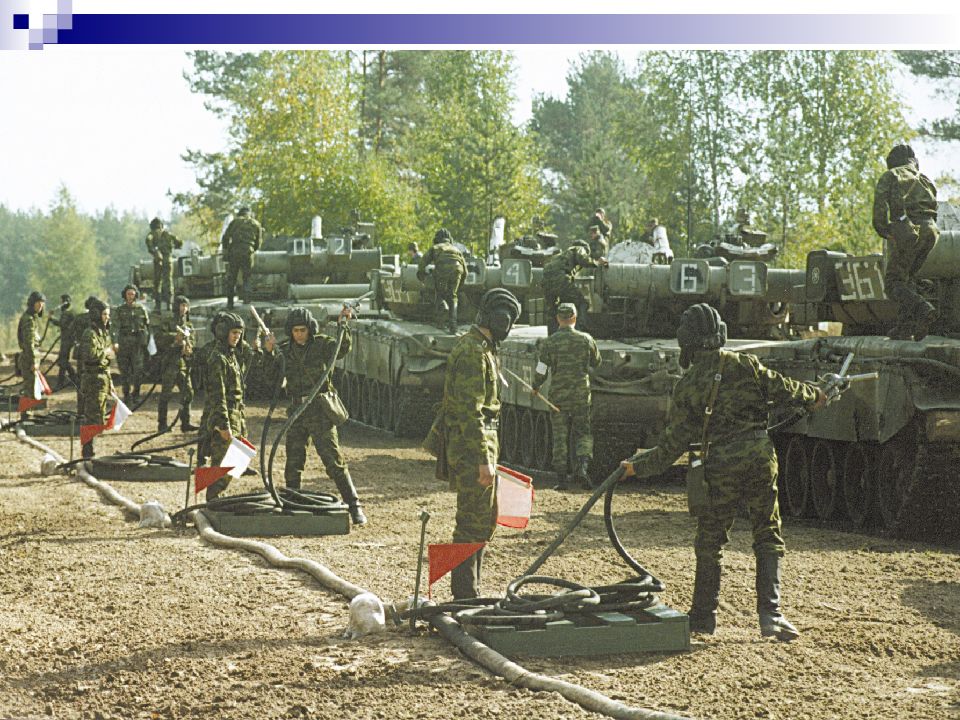

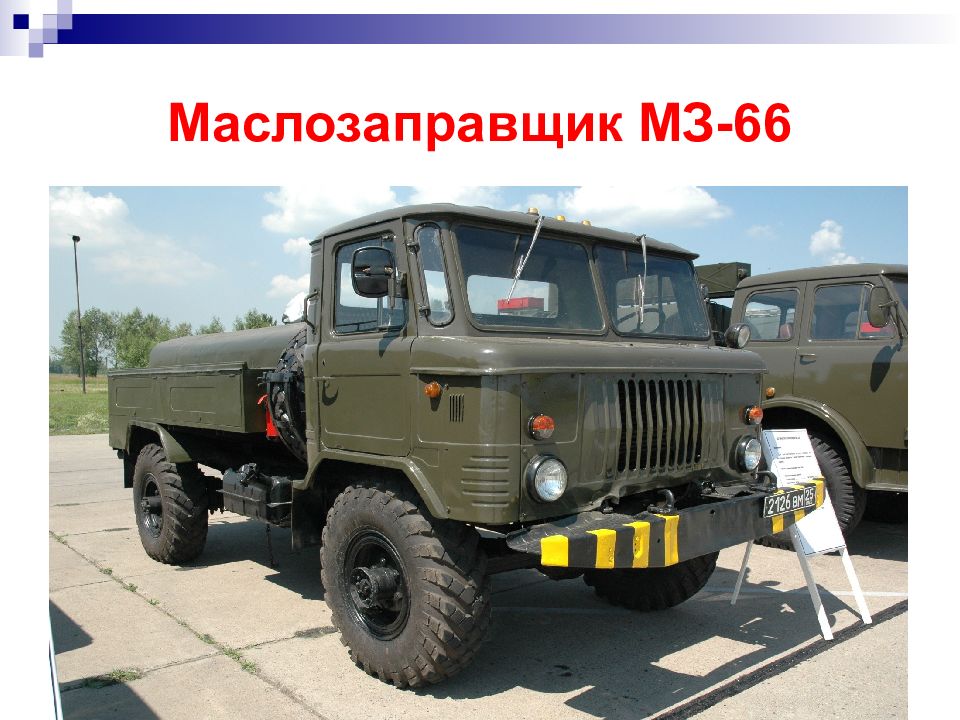

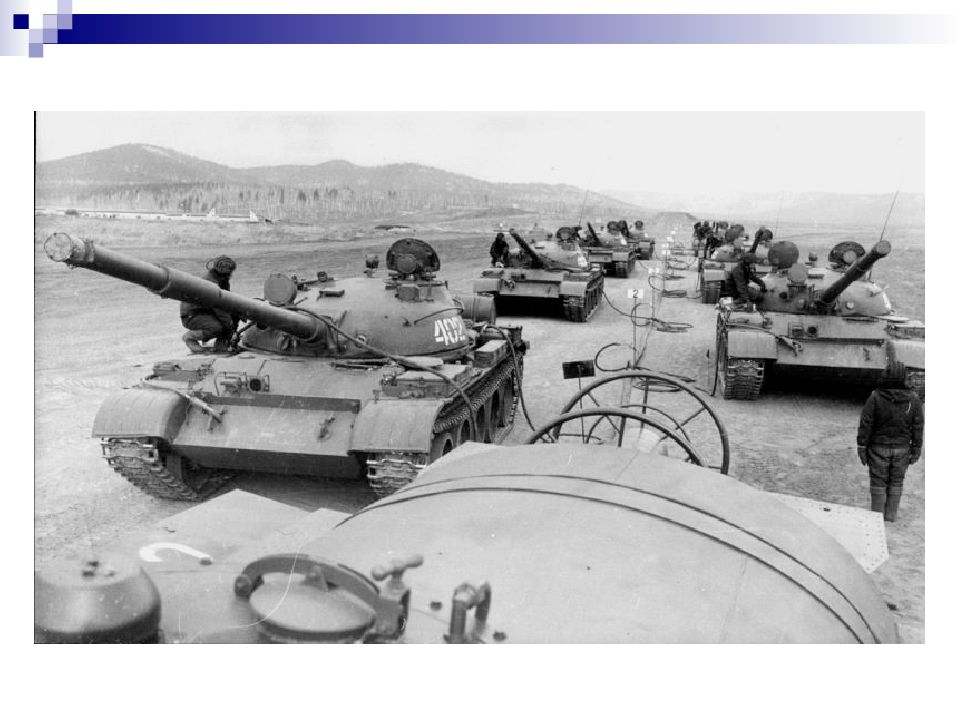

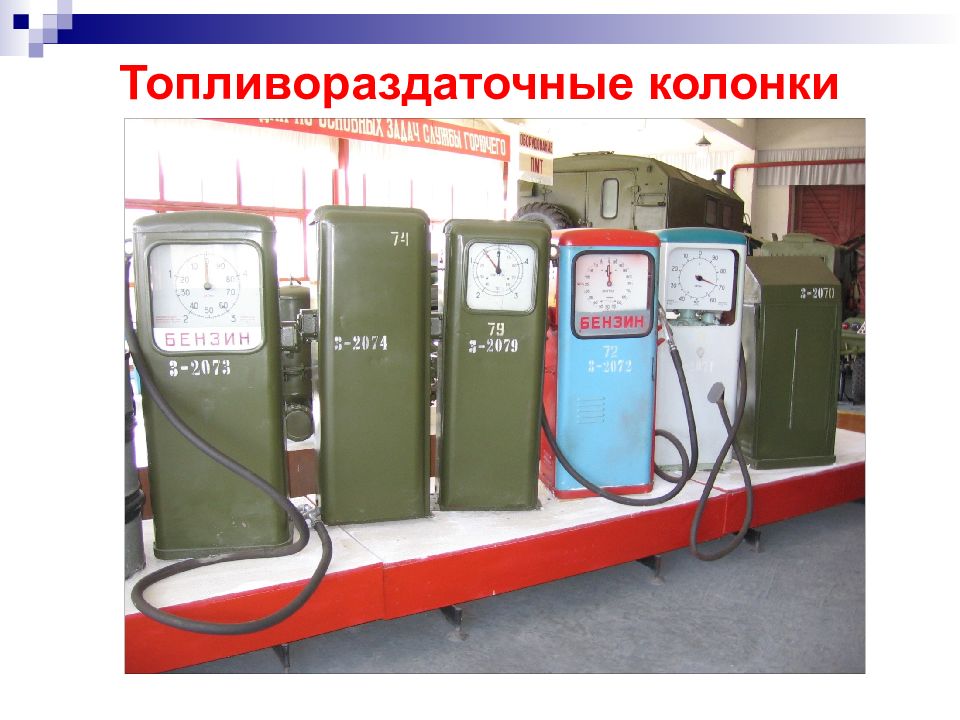

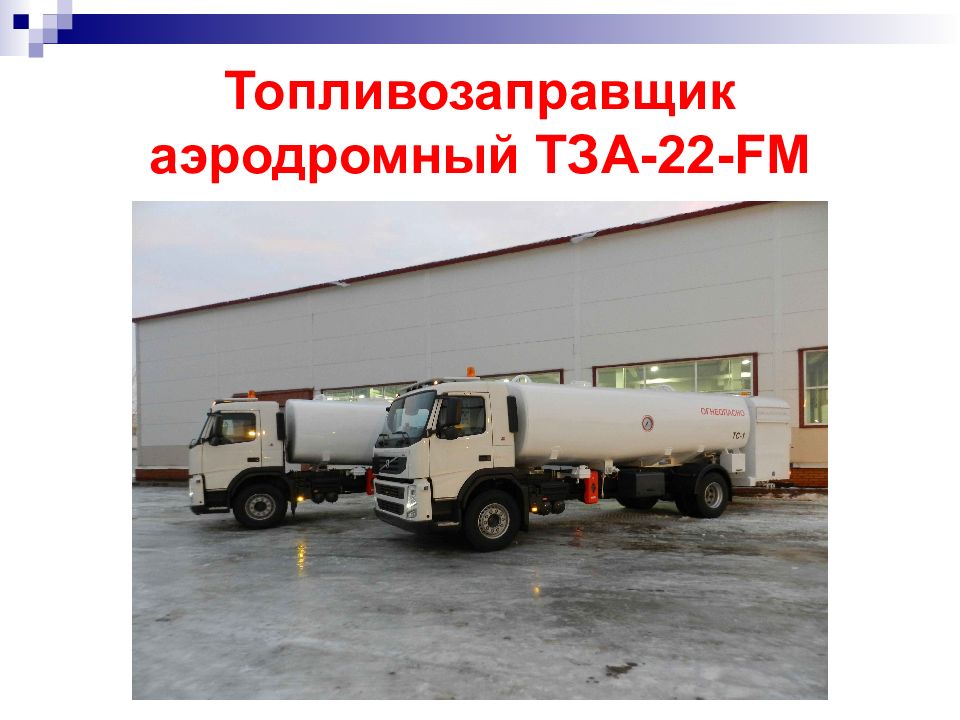

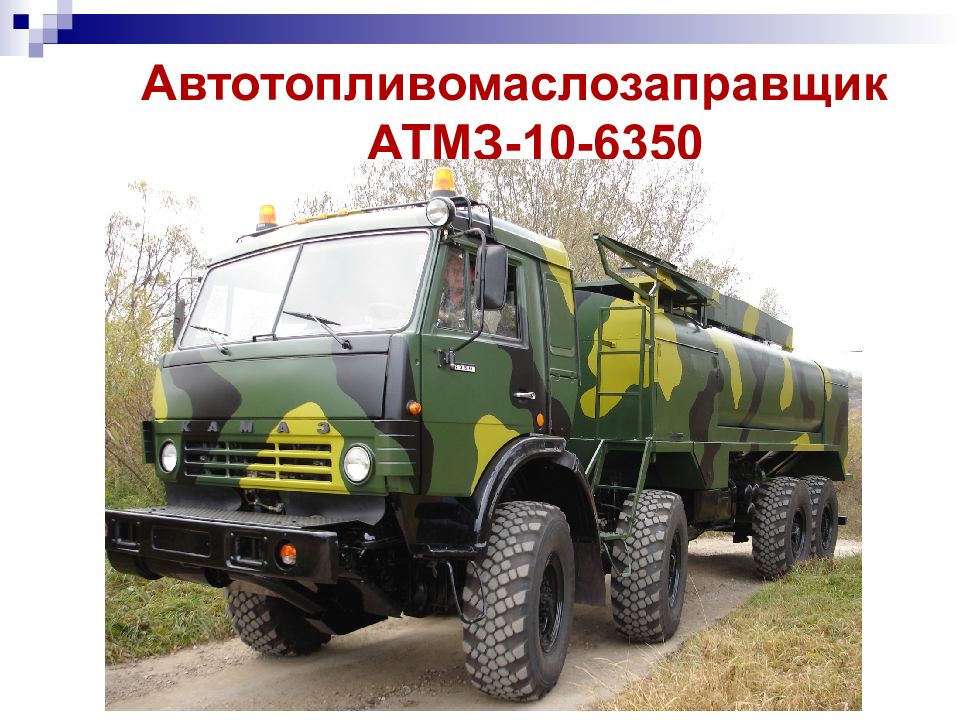

Автономные (автомобильные) Групповые Стационарные

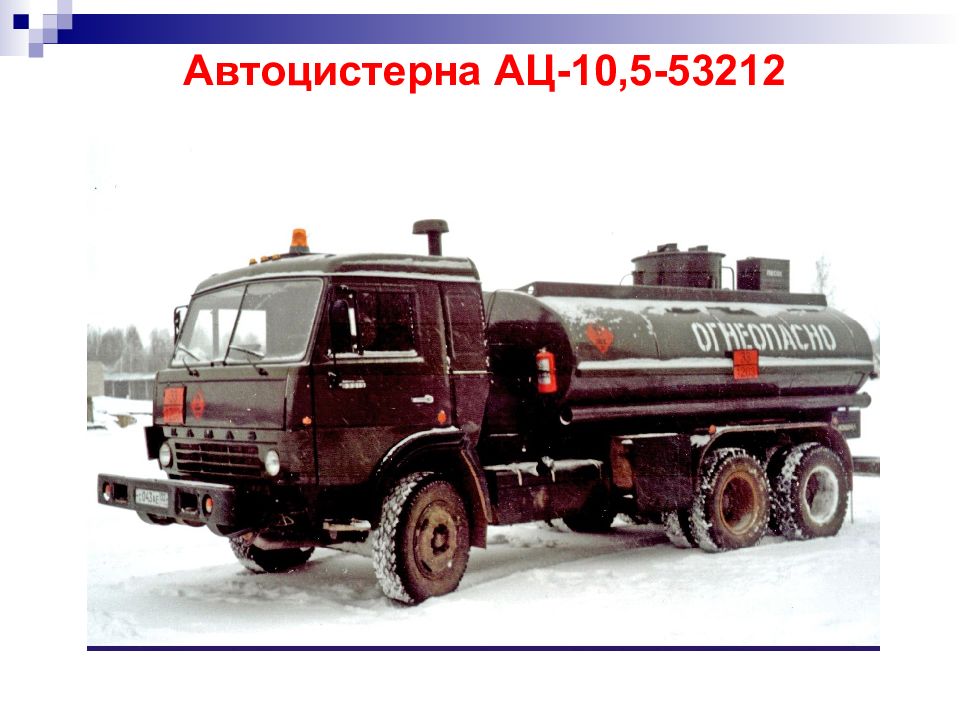

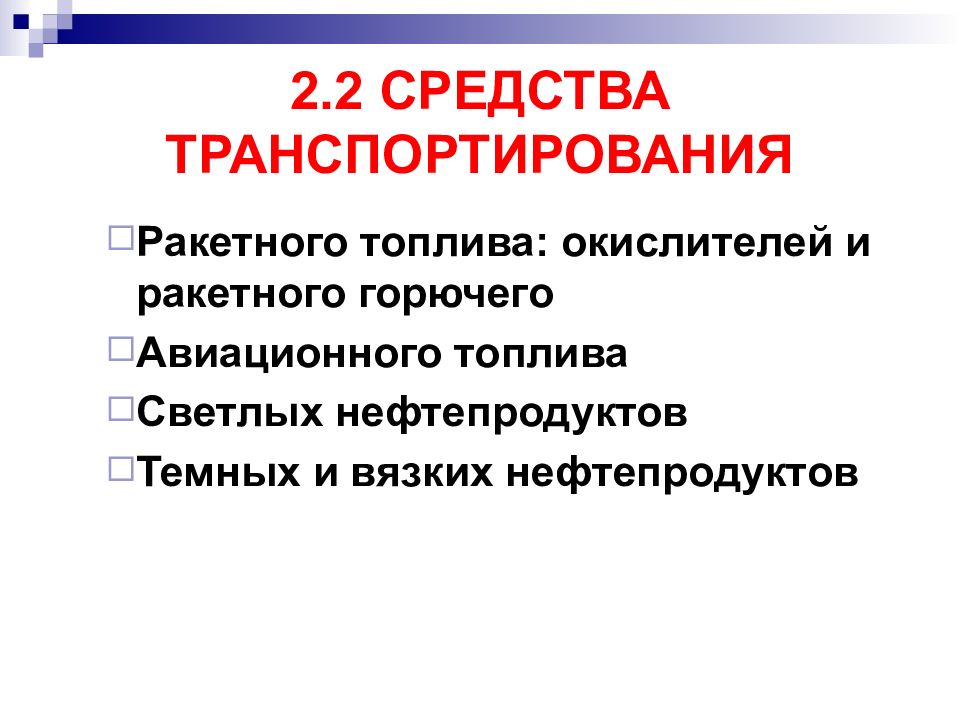

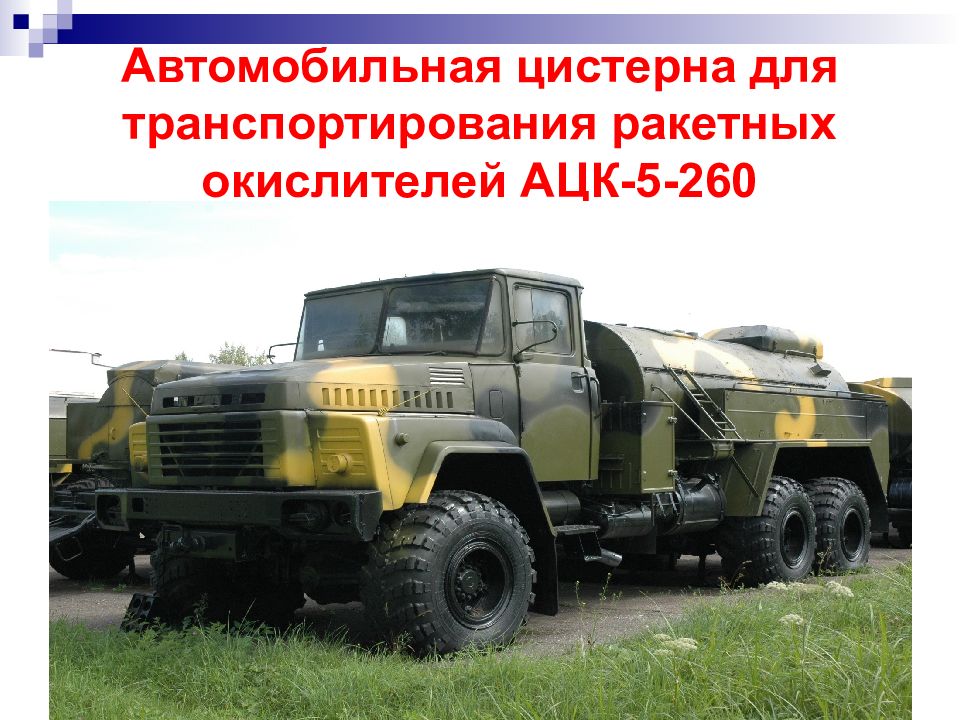

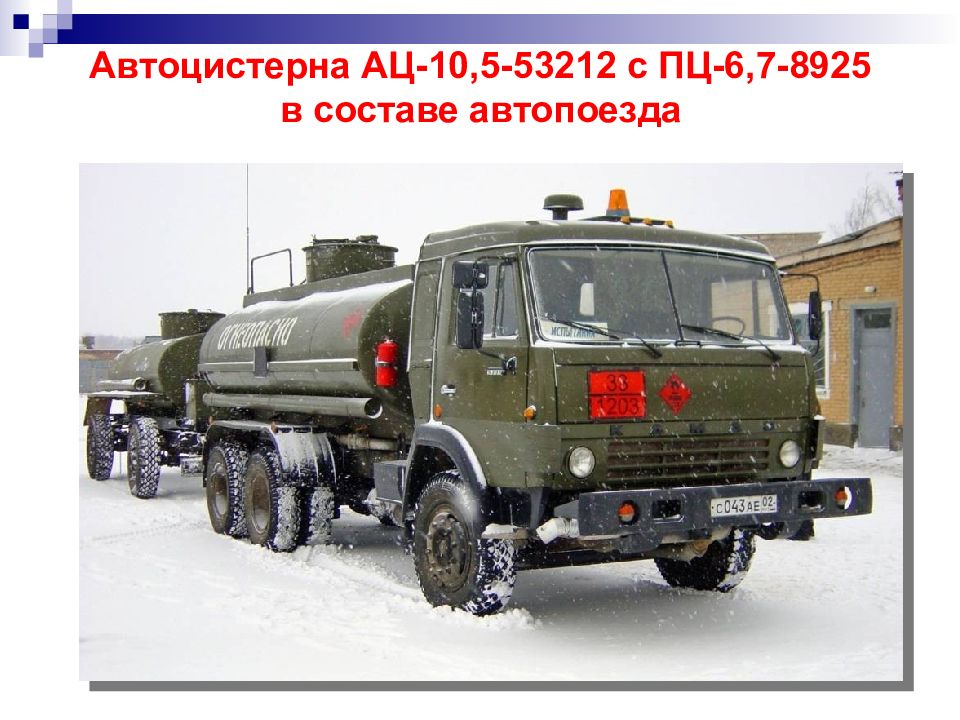

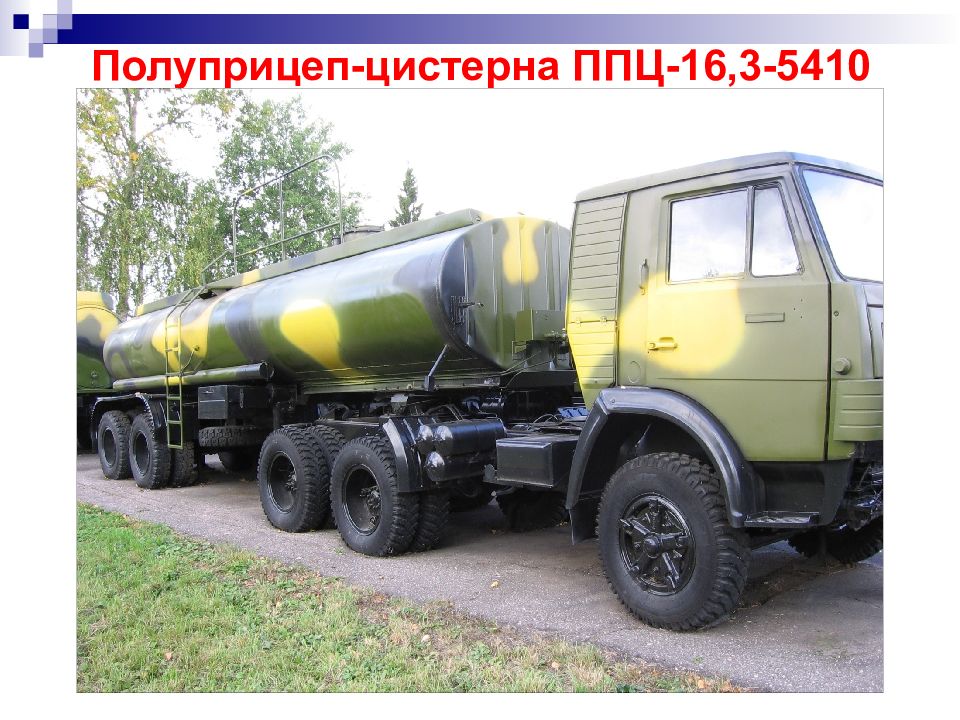

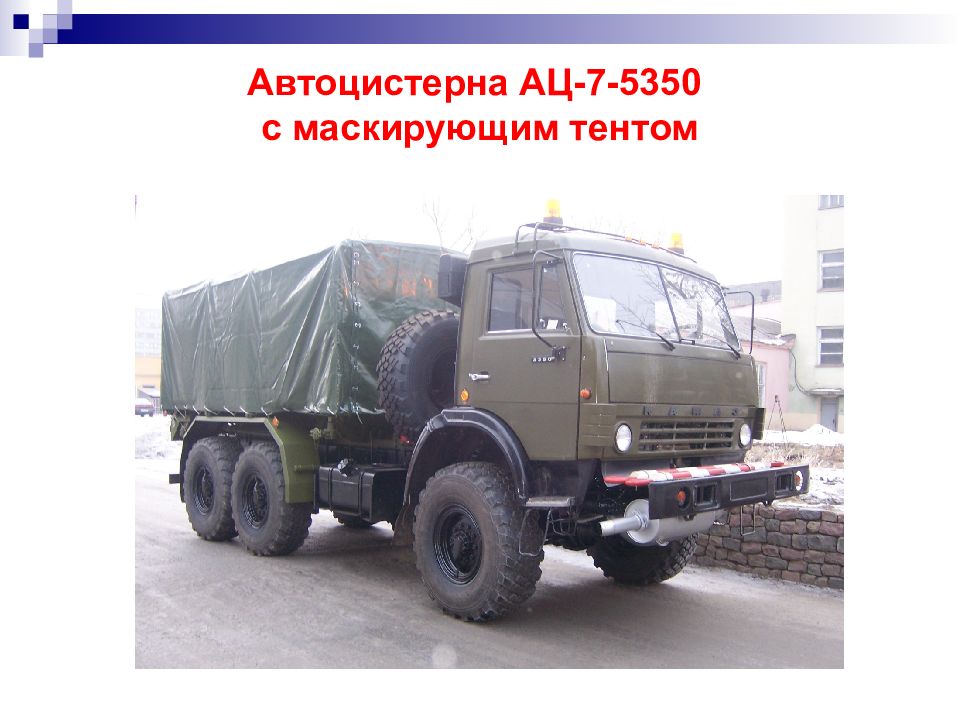

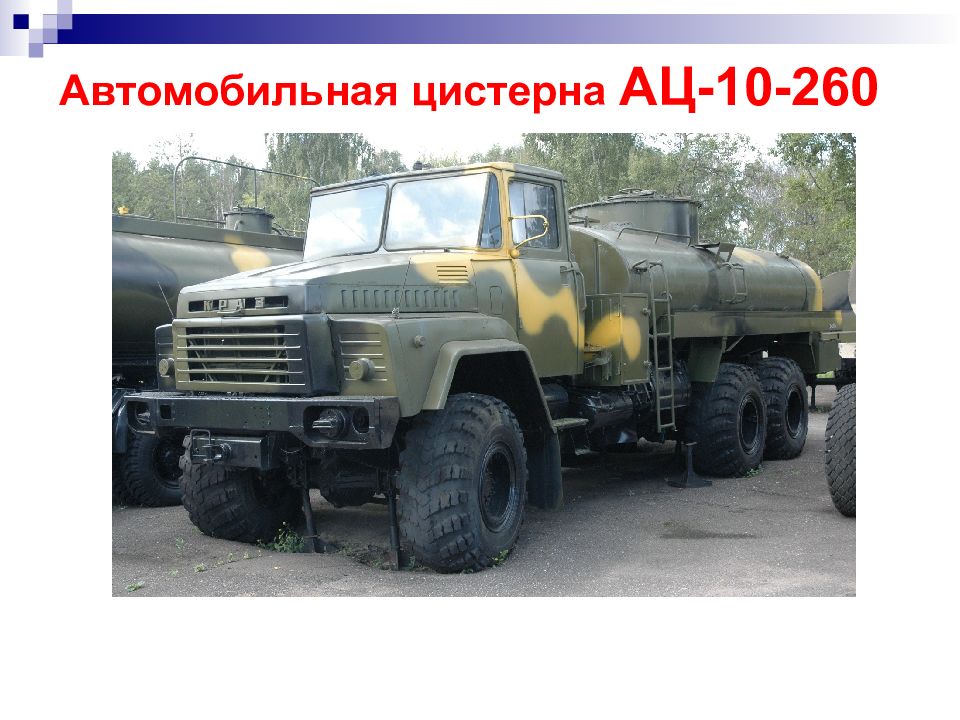

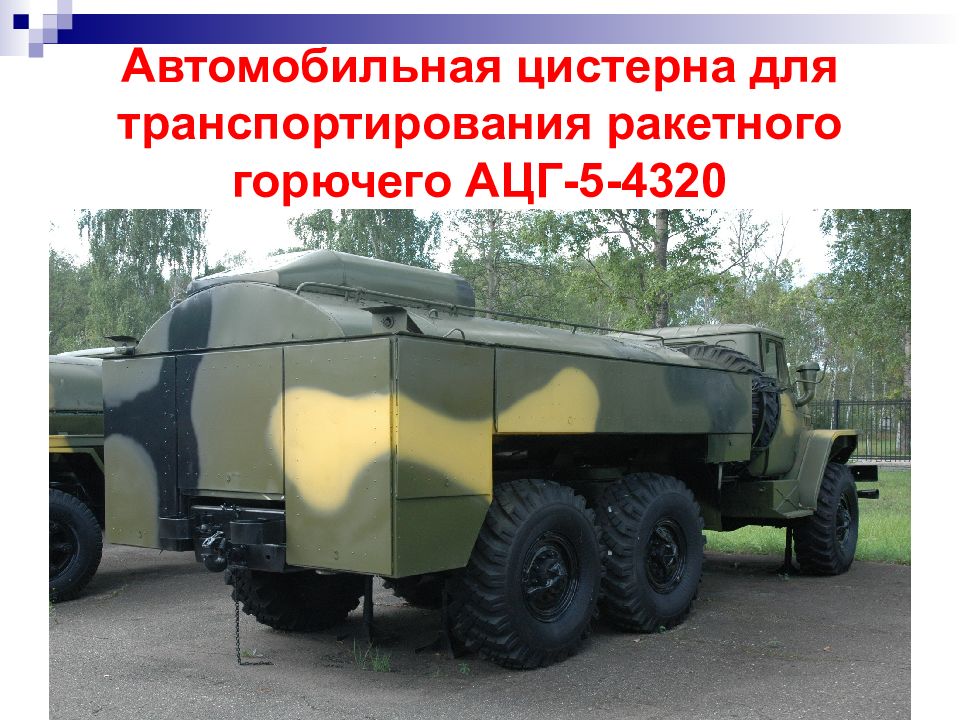

Ракетного топлива: окислителей и ракетного горючего Авиационного топлива Светлых нефтепродуктов Темных и вязких нефтепродуктов

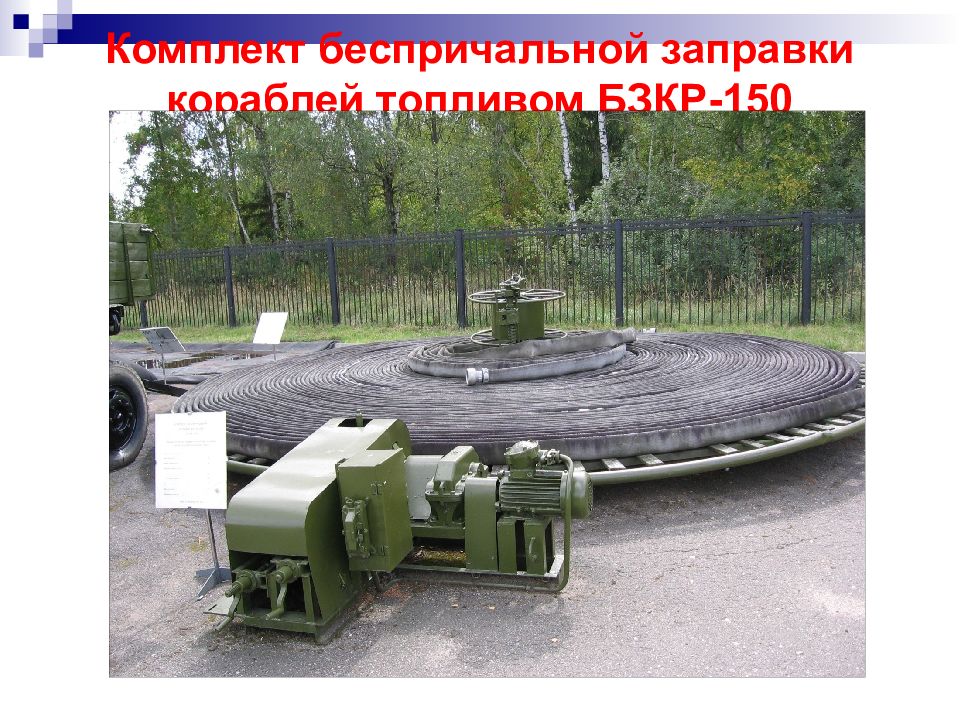

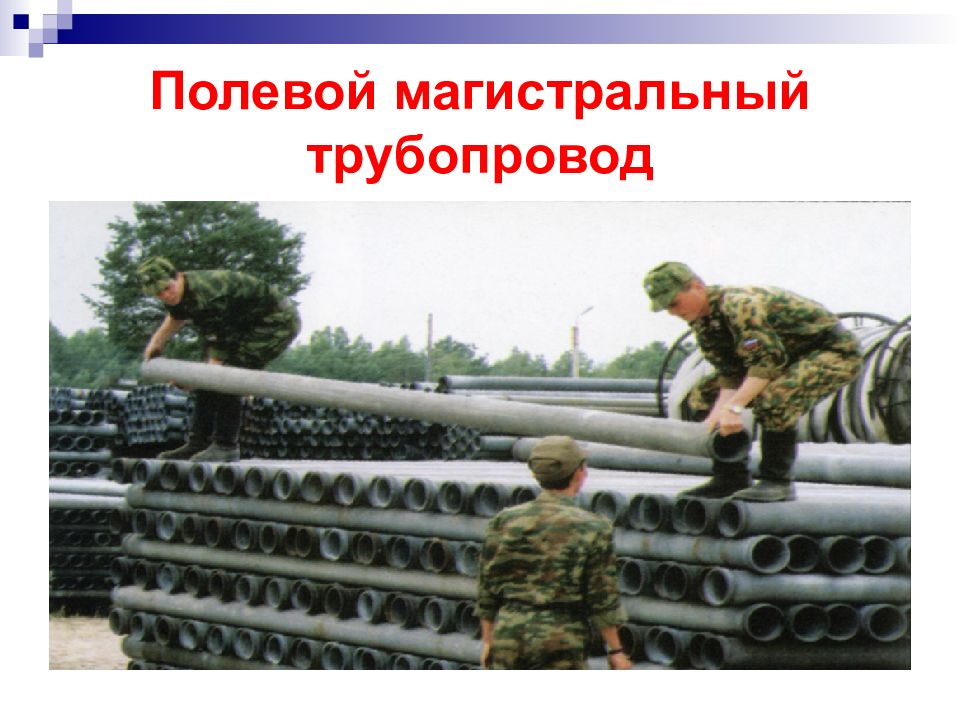

- предназначены для монтажа линии трубопровода Марка ПМТ Масса трубы, кг ПМТА-150 32,0 ПМТ-100 31,4 ПМТ-150 78,0 ПМТП-100 36,2 ПМТП-150 80,9 ПМТБ-200 124,0

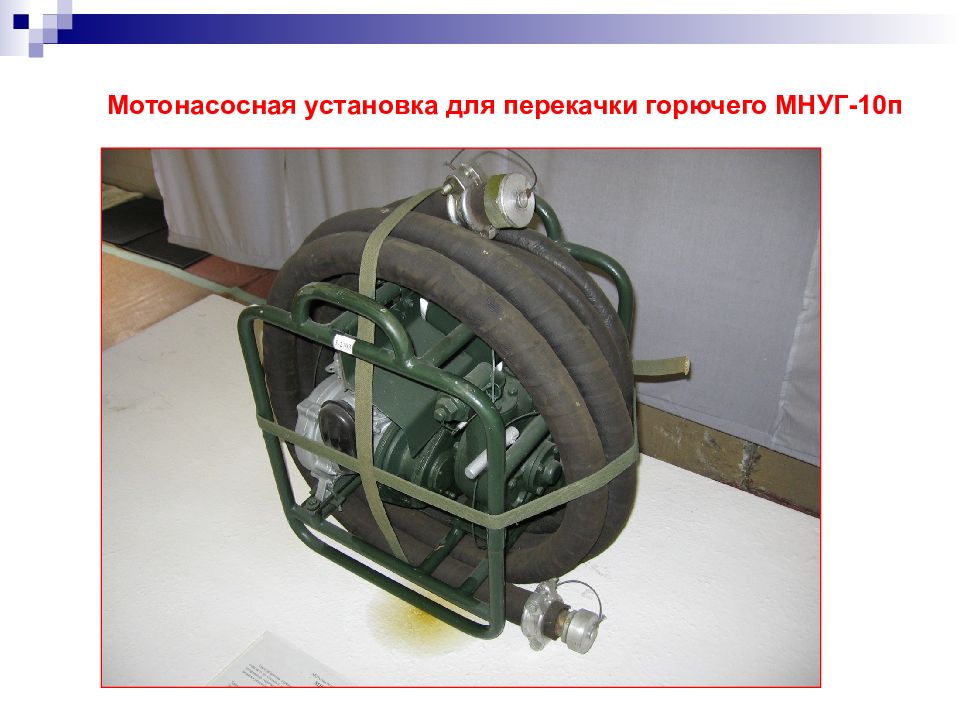

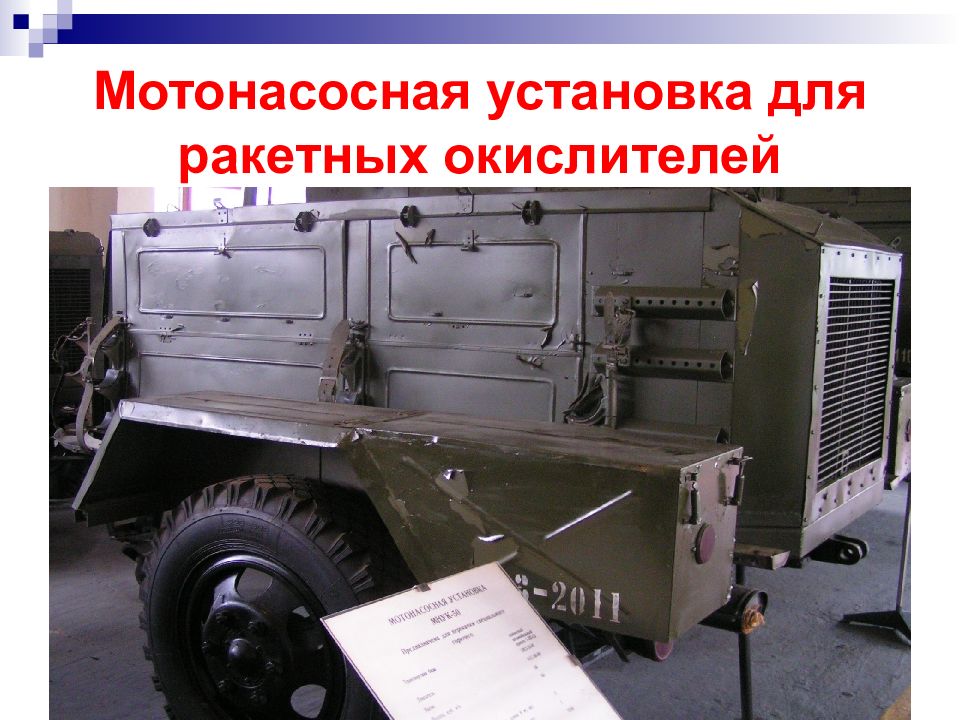

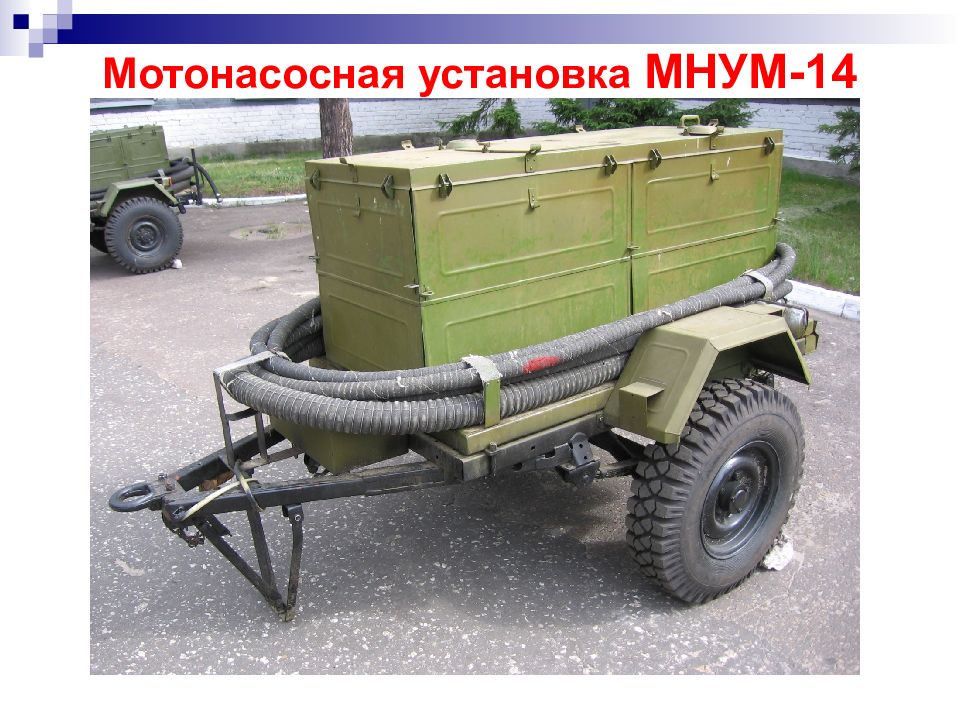

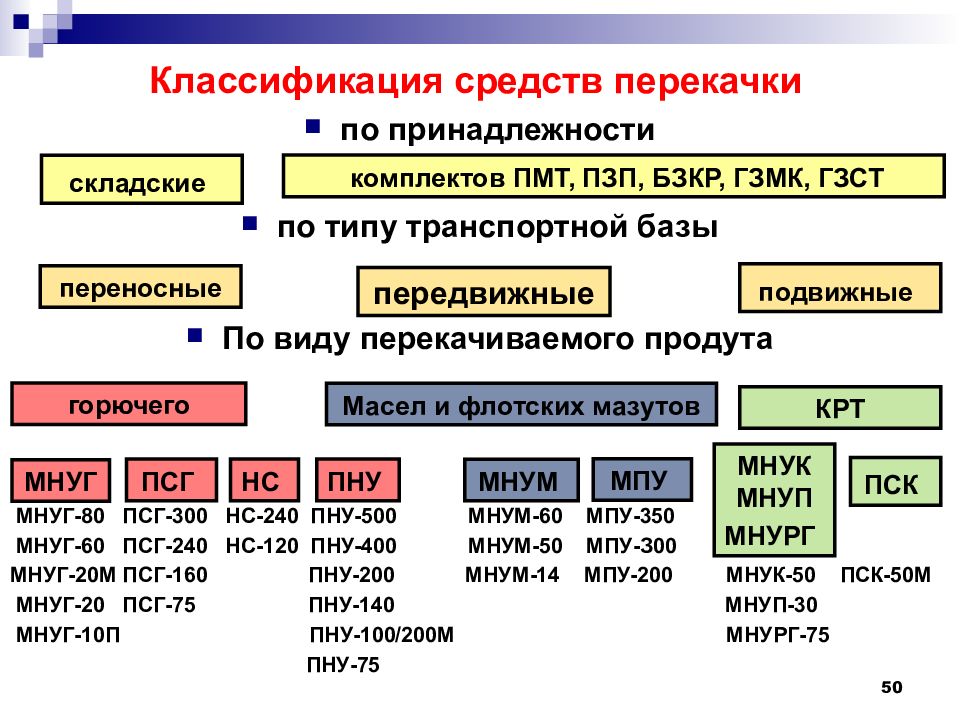

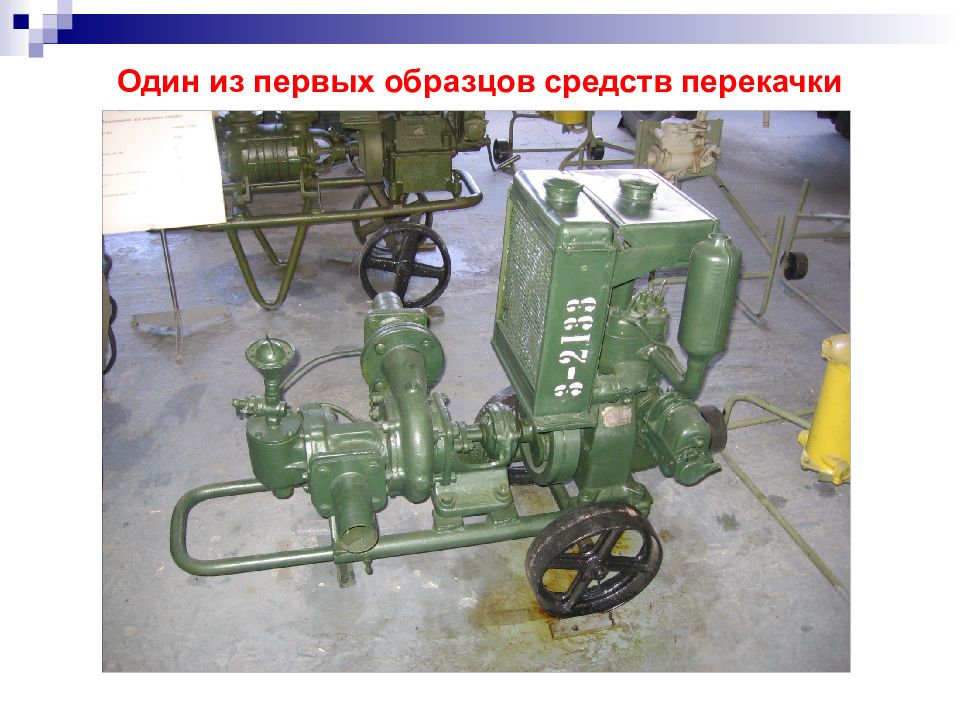

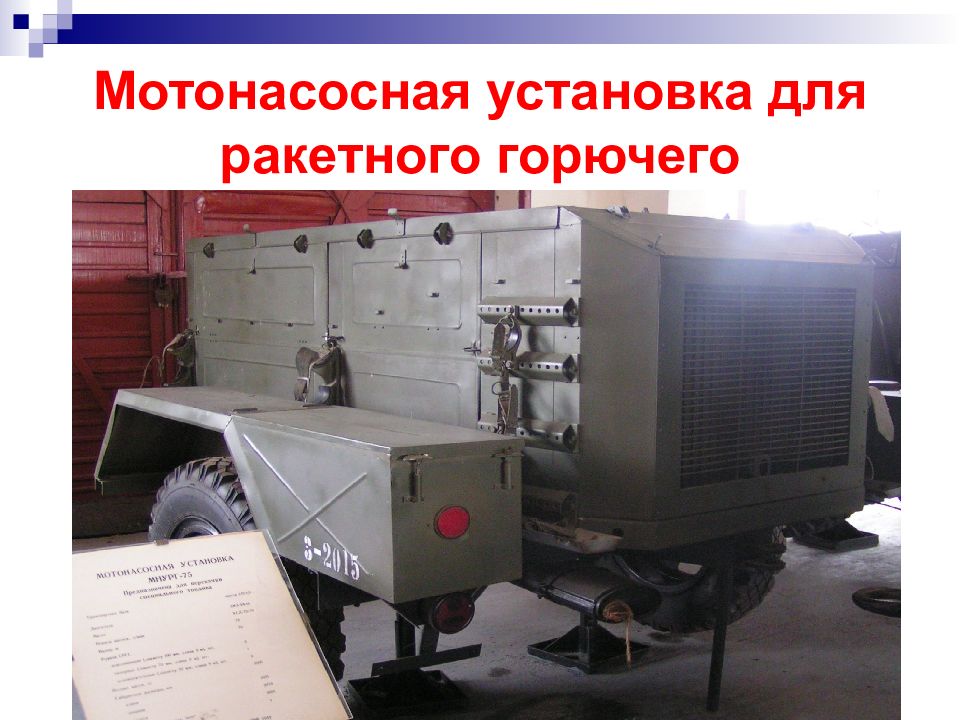

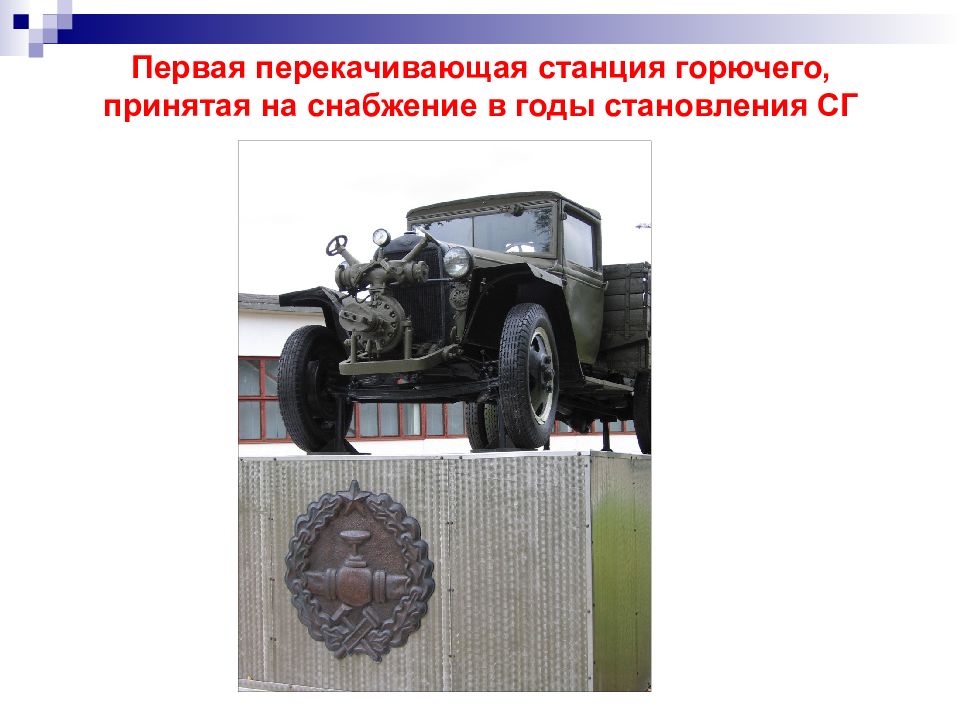

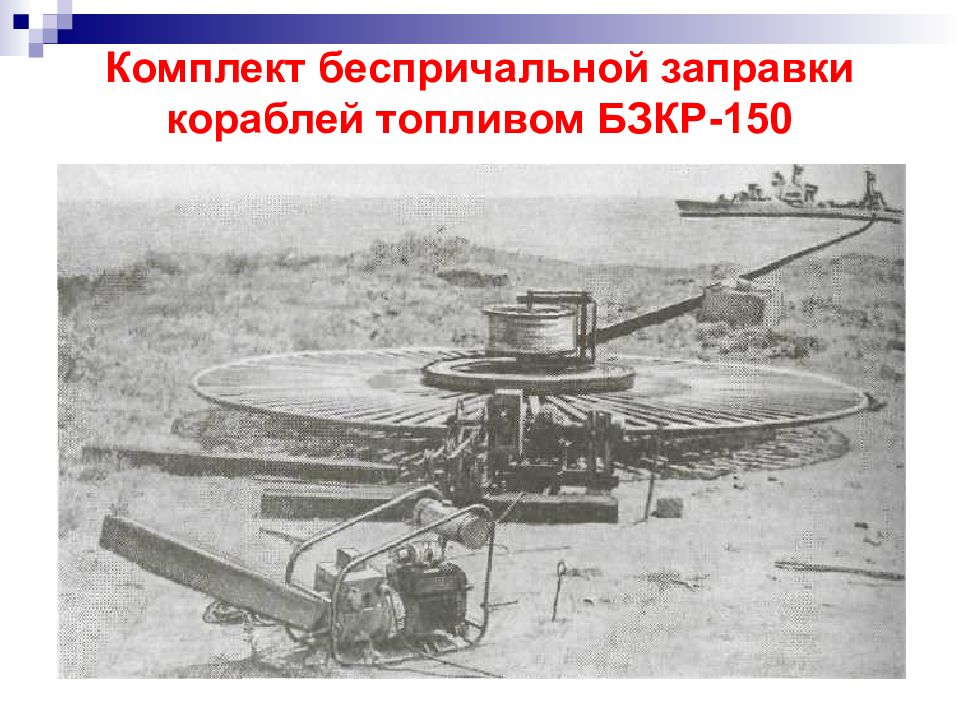

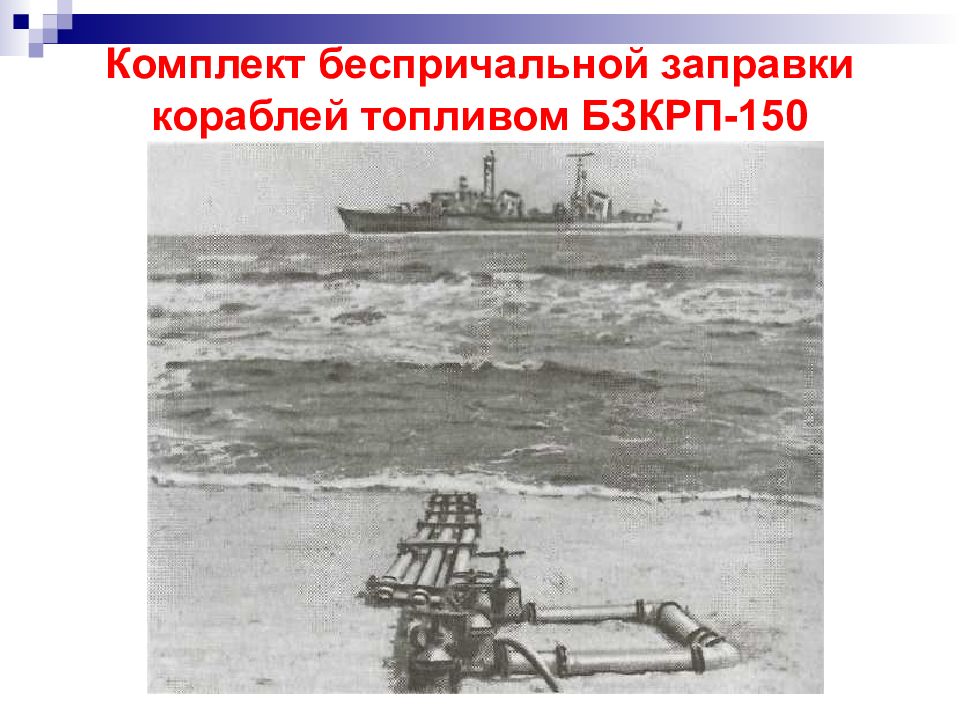

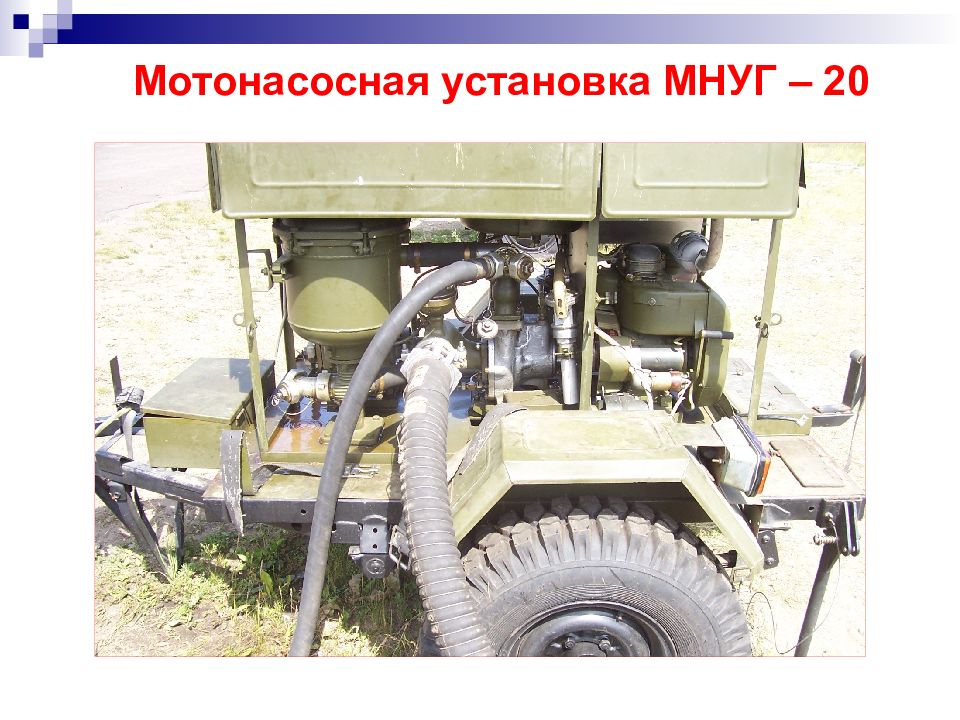

по принадлежности по типу транспортной базы По виду перекачиваемого продута МНУГ-80 ПСГ-300 НС-240 ПНУ-500 МНУМ-60 МПУ-350 МНУГ-60 ПСГ-240 НС-120 ПНУ-400 МНУМ-50 МПУ-З00 МНУГ-20М ПСГ-160 ПНУ-200 МНУМ-14 МПУ-200 МНУК-50 ПСК-50М МНУГ-20 ПСГ-75 ПНУ-140 МНУП-30 МНУГ-10П ПНУ-100 / 200М МНУРГ-75 ПНУ-75 складские комплектов ПМТ, ПЗП, БЗКР, ГЗМК, ГЗСТ переносные передвижные подвижные горючего Масел и флотских мазутов КРТ МНУГ ПСГ НС ПНУ МНУМ МПУ МНУК МНУП МНУРГ ПСК 50

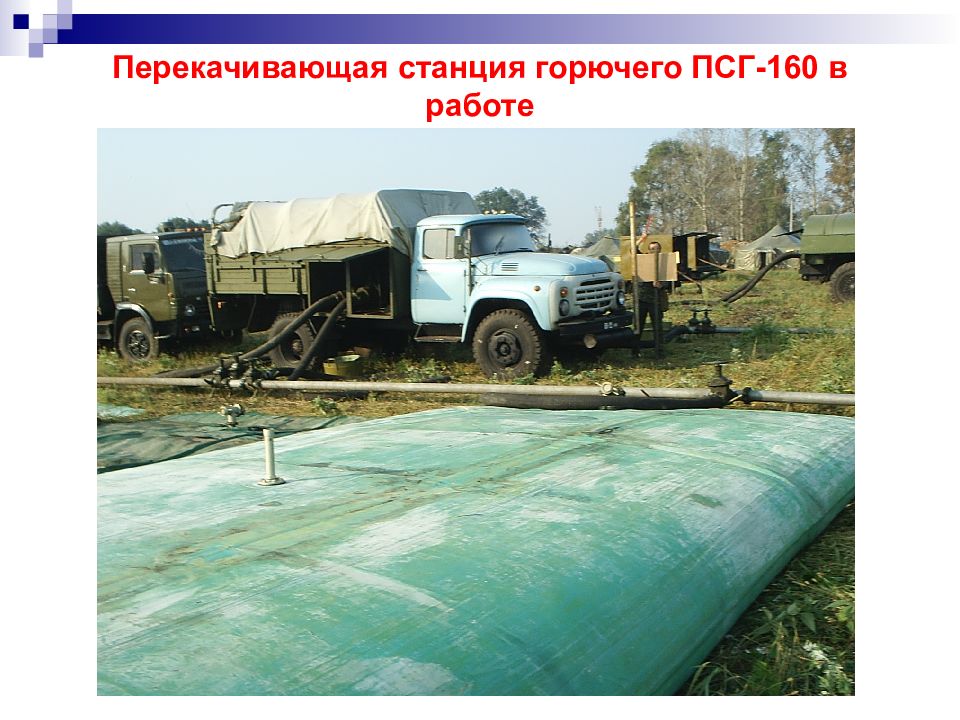

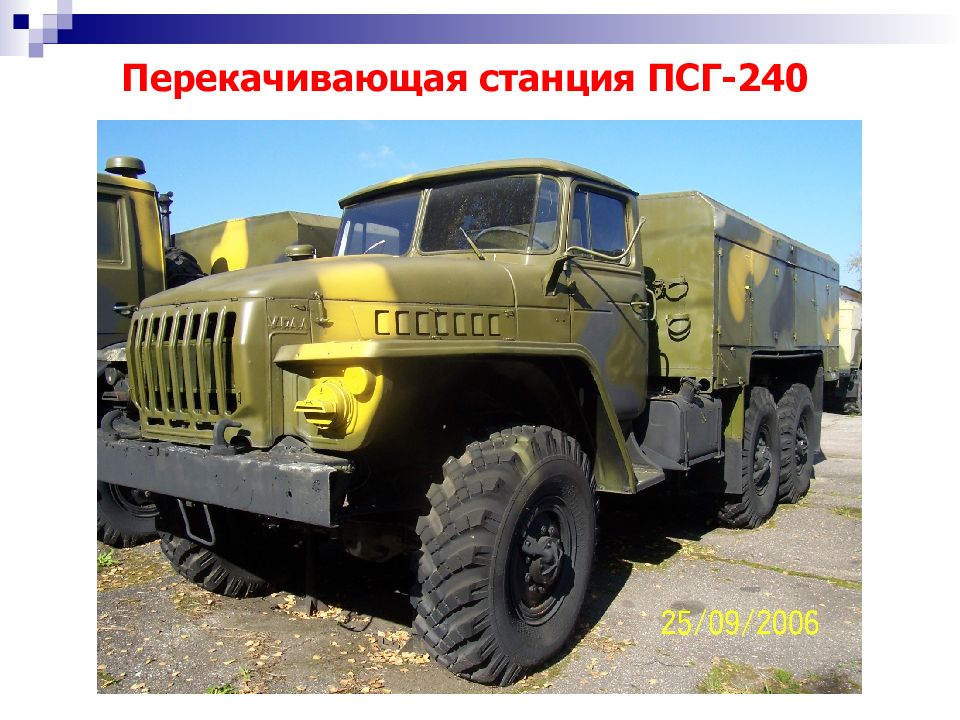

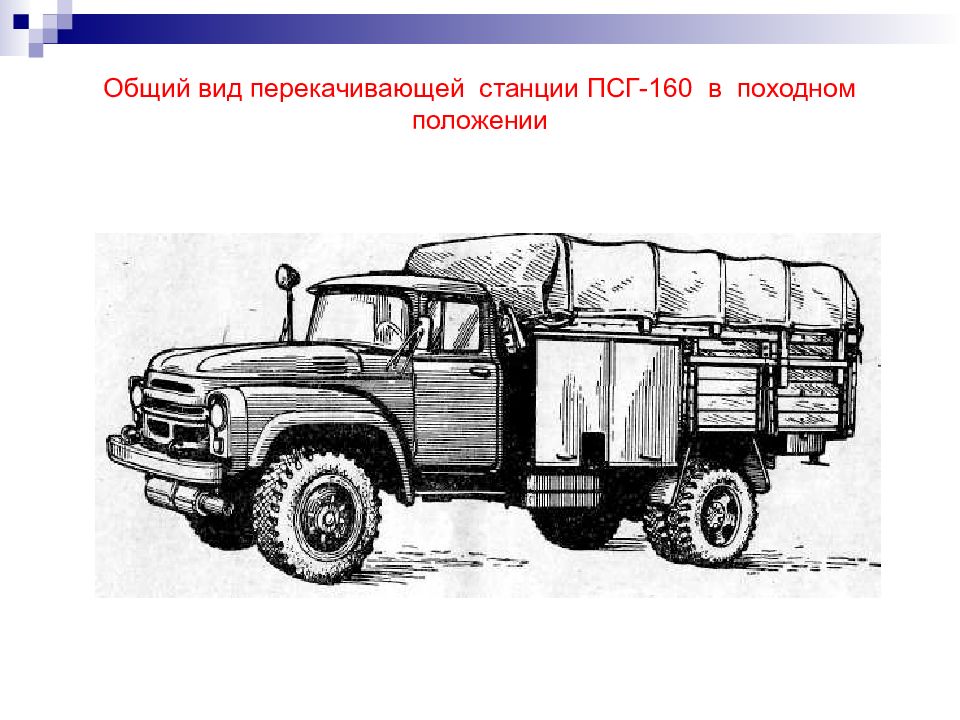

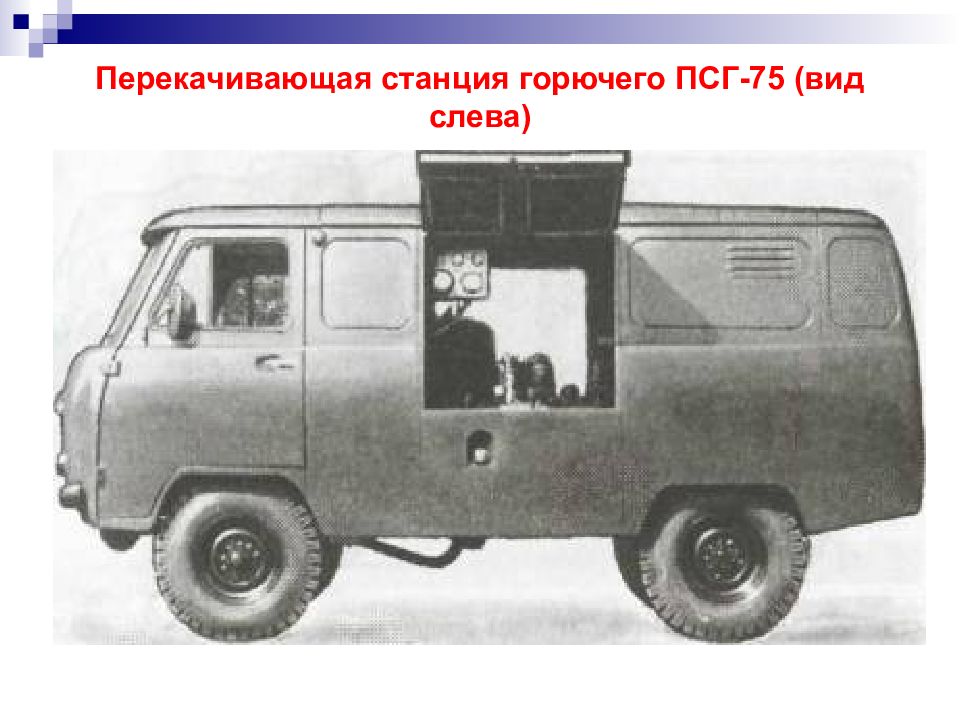

Перекачивающая станция ПСГ-240
- предназначена для перекачки горючего по полевым магистральным трубопроводам

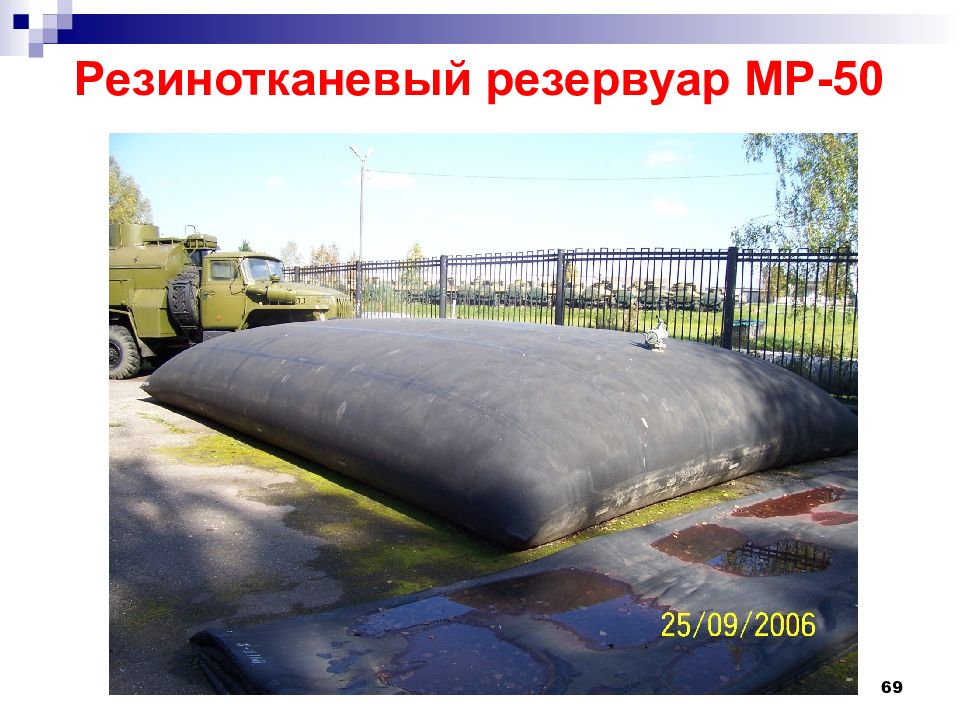

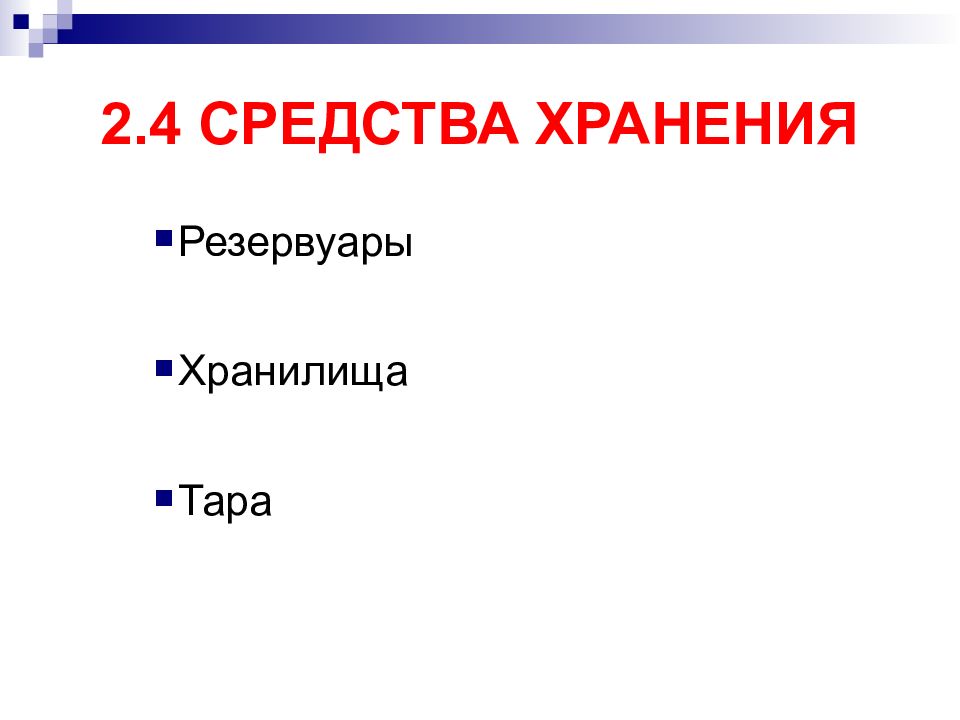

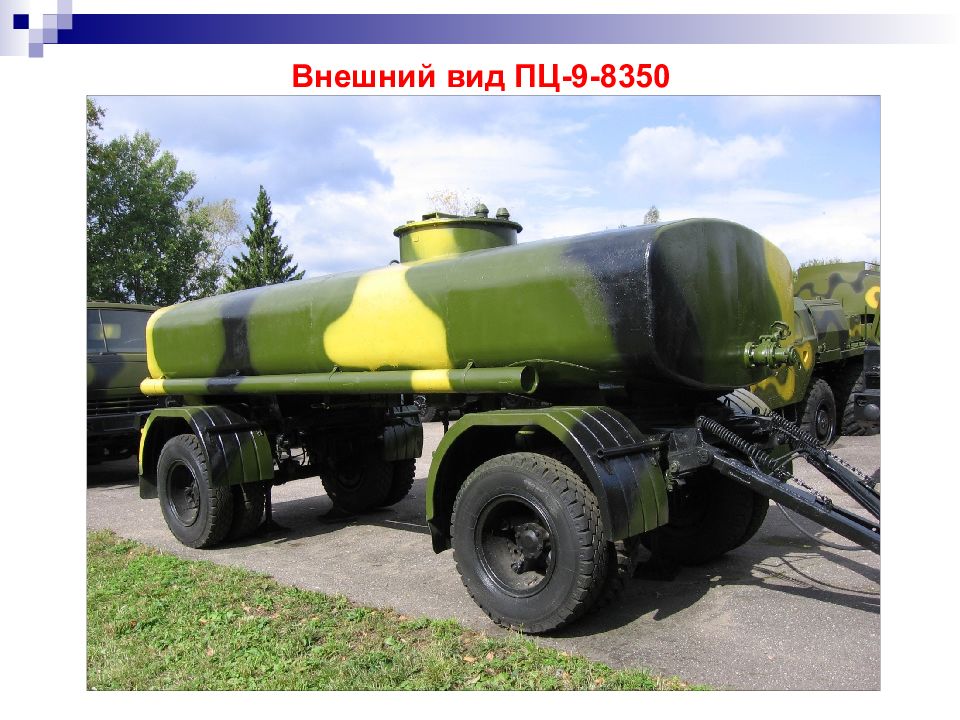

Резервуары Хранилища Тара

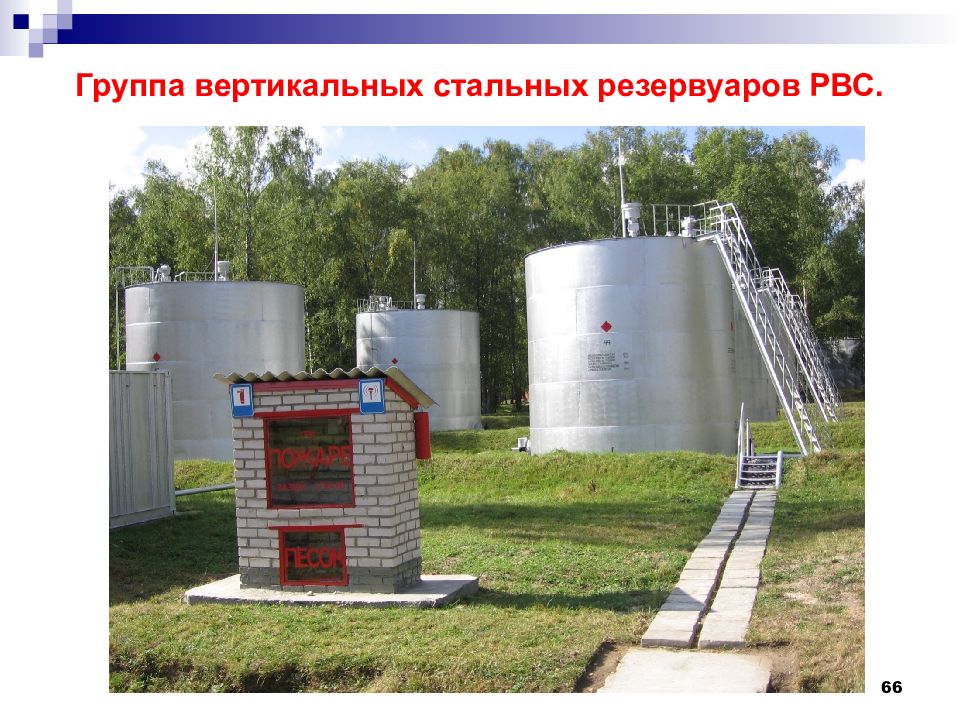

66
67
69
71

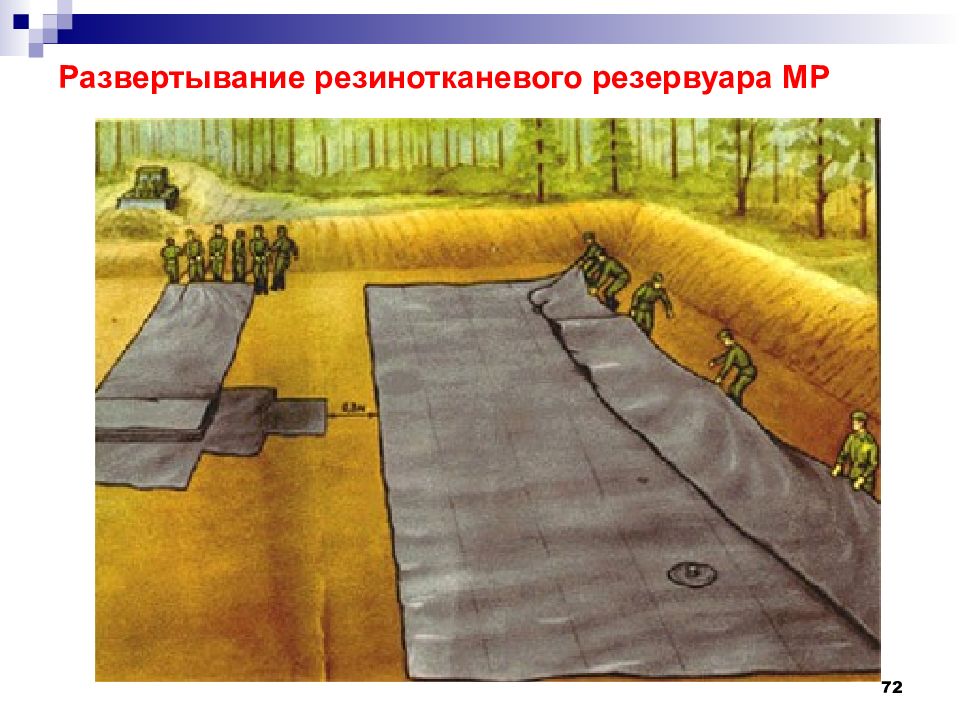

72

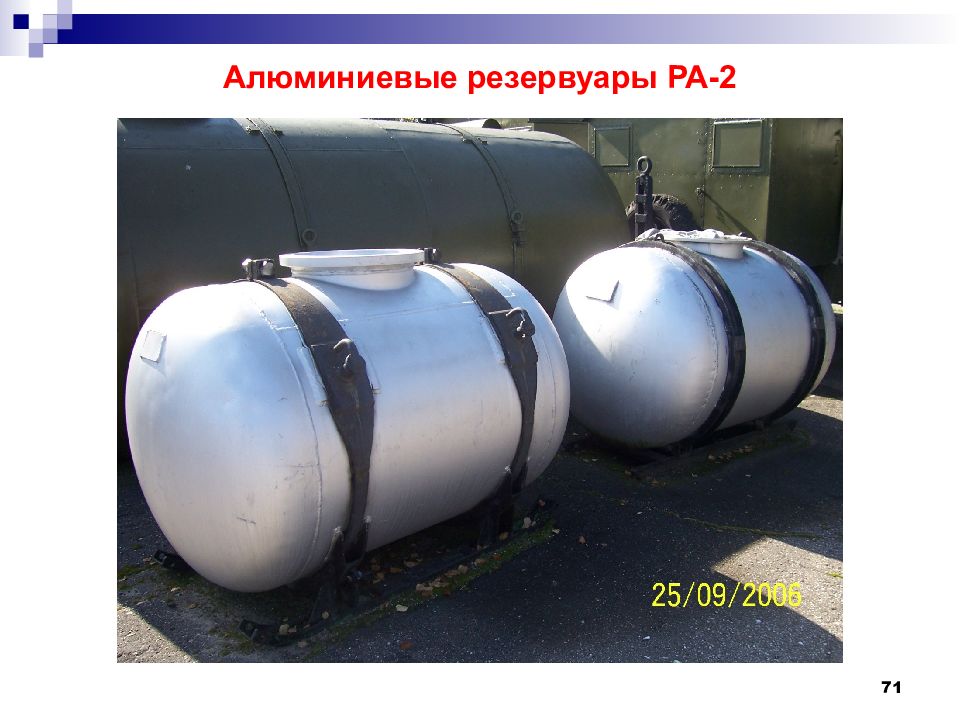

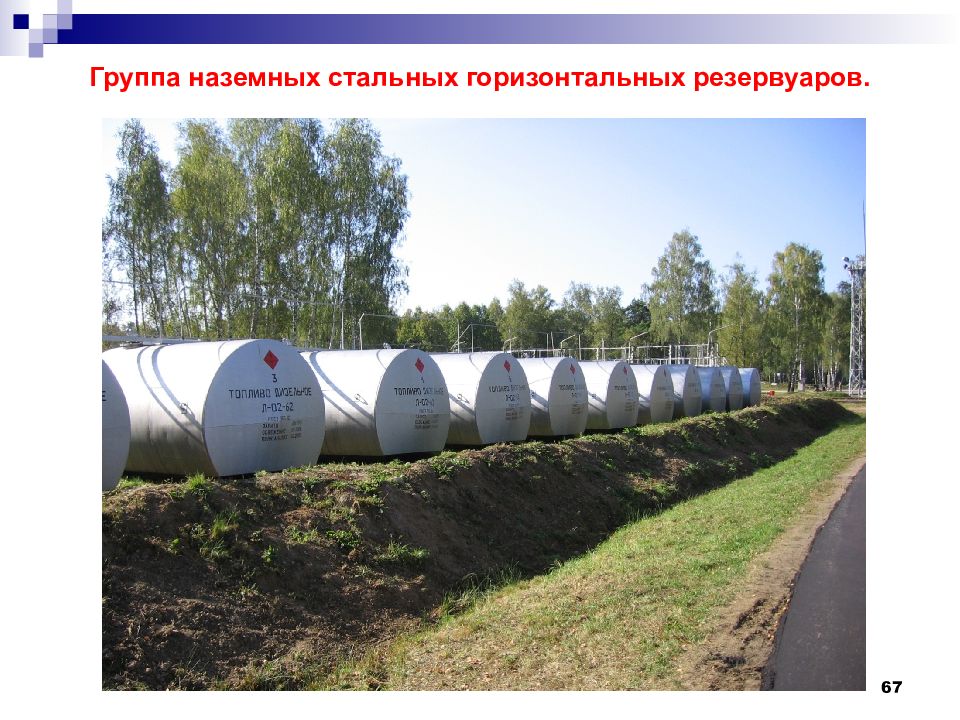

Стальные горизонтальные резервуары выпускаются в соответствии с ГОСТ 17032-71 по двум рядам: по основному ряду: Р-4, Р-8, Р-20, Р-60, РП-4, РП-20; по дополнительному ряду: Р-4А, Р-10, Р-25, Р-50. Расшифровка марки: Р - резервуар, 4 - емкость, П - с подогревом. 73

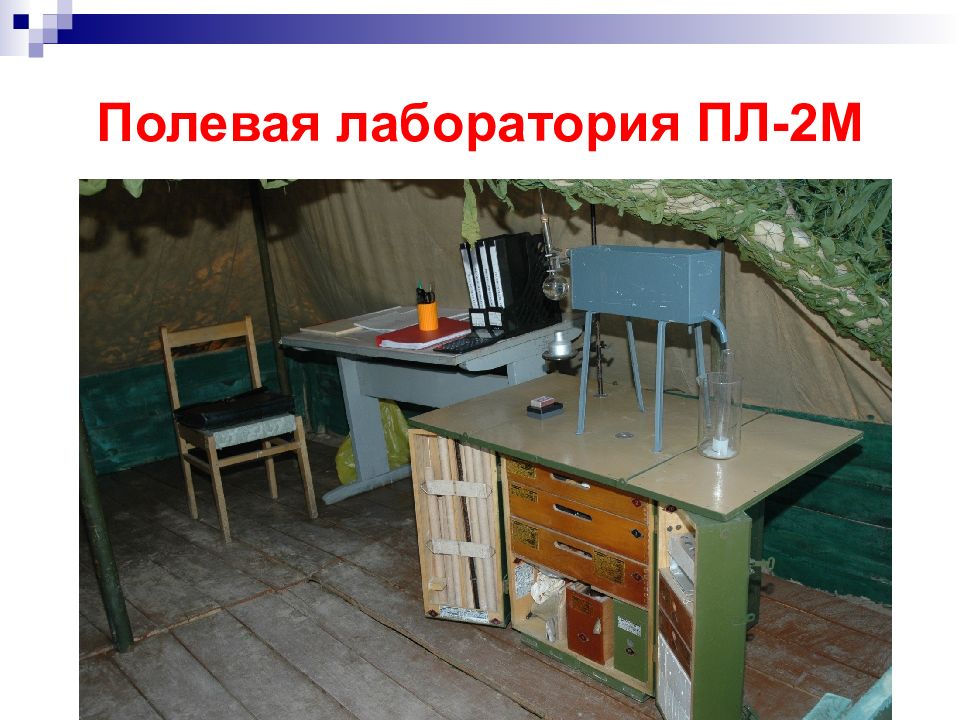

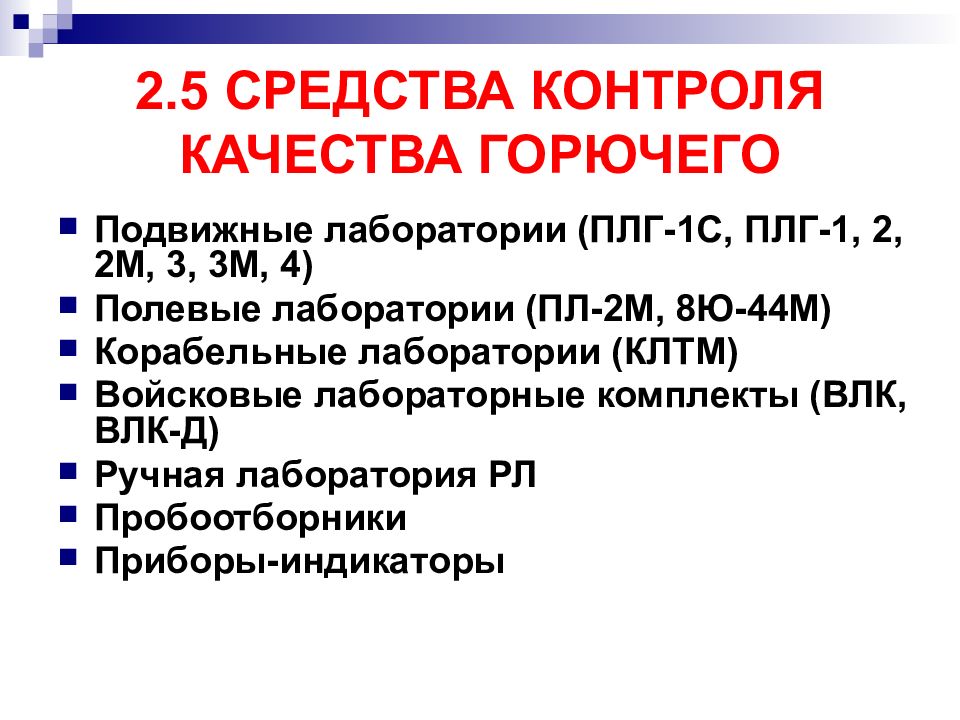

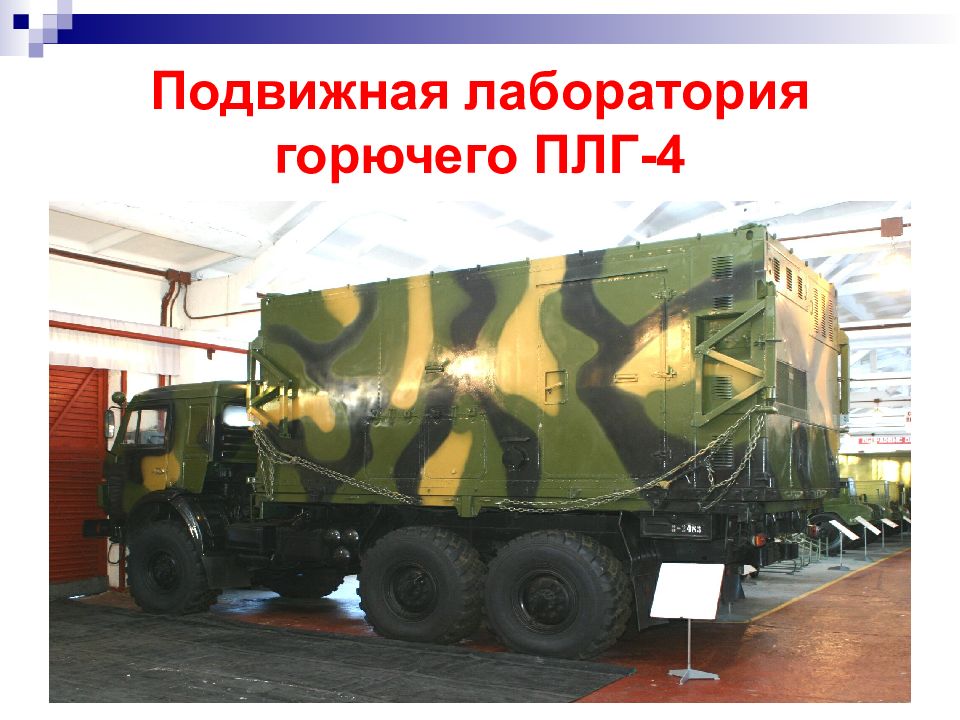

Подвижные лаборатории (ПЛГ-1С, ПЛГ-1, 2, 2М, 3, 3М, 4) Полевые лаборатории (ПЛ-2М, 8Ю-44М) Корабельные лаборатории (КЛТМ) Войсковые лабораторные комплекты (ВЛК, ВЛК-Д) Ручная лаборатория РЛ Пробоотборники Приборы-индикаторы
Комплект индикаторных реактивных средств для определения КЖРТ в объектах природной среды

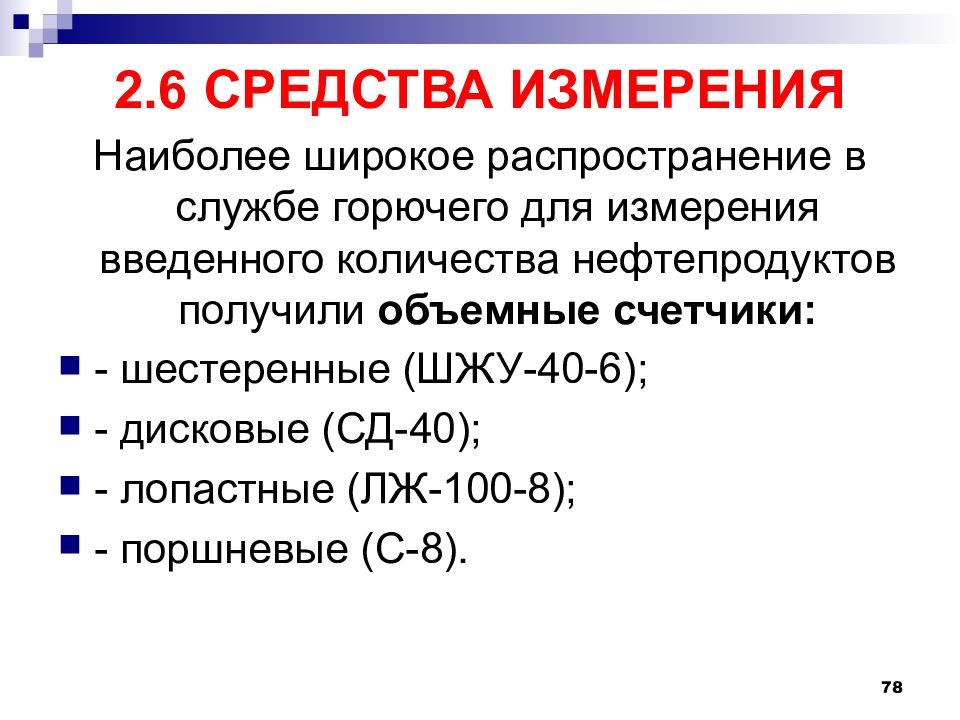

2.6 СРЕДСТВА ИЗМЕРЕНИЯ Наиболее широкое распространение в службе горючего для измерения введенного количества нефтепродуктов получили объемные счетчики: - шестеренные (ШЖУ-40-6); - дисковые (СД-40); - лопастные (ЛЖ-100-8); - поршневые (С-8). 78

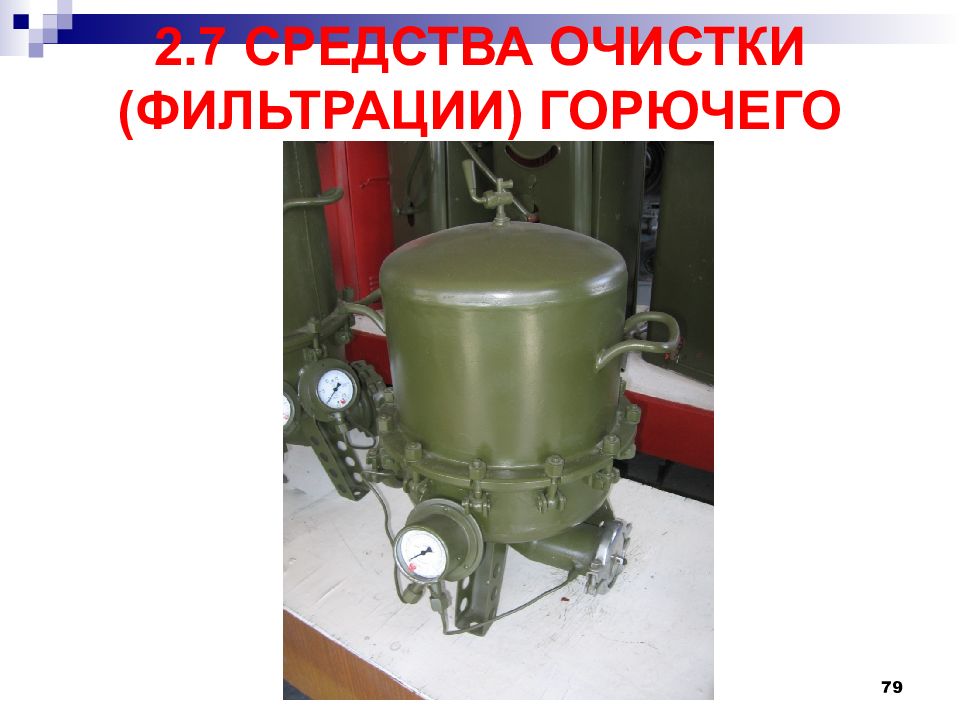

79

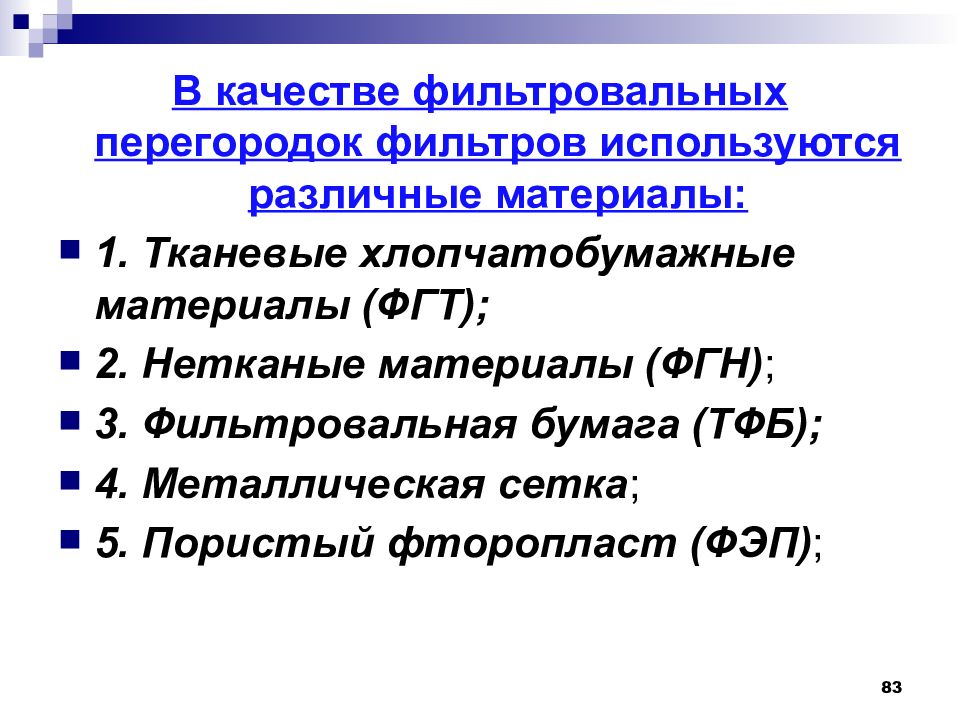

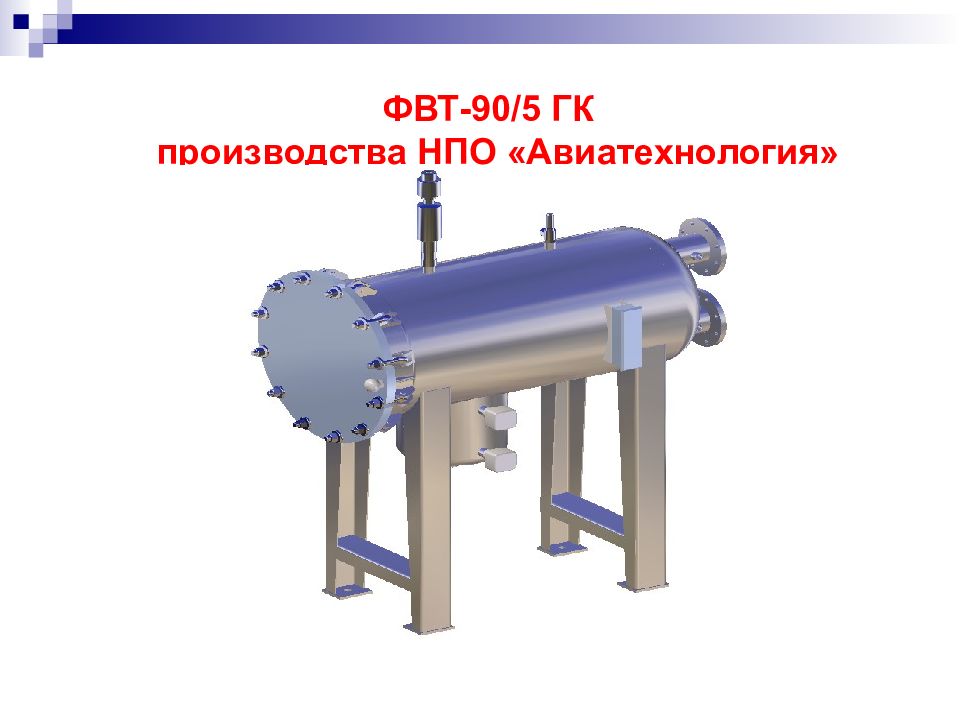

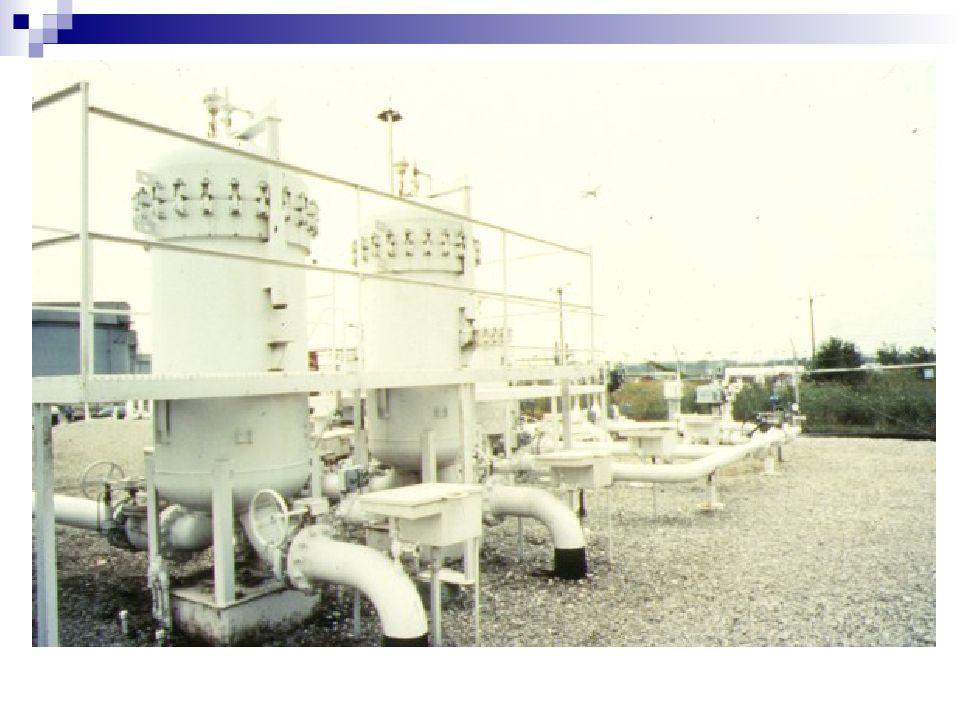

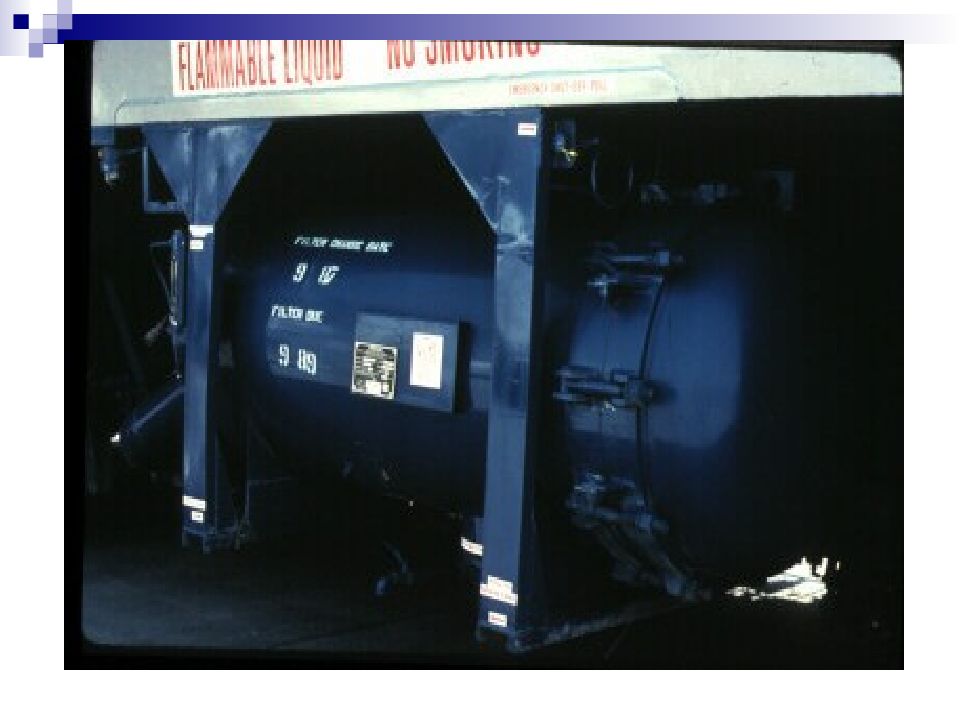

В качестве фильтровальных перегородок фильтров используются различные материалы: 1. Тканевые хлопчатобумажные материалы (ФГТ); 2. Нетканые материалы (ФГН) ; 3. Фильтровальная бумага (ТФБ); 4. Металлическая сетка ; 5. Пористый фторопласт (ФЭП) ; 83

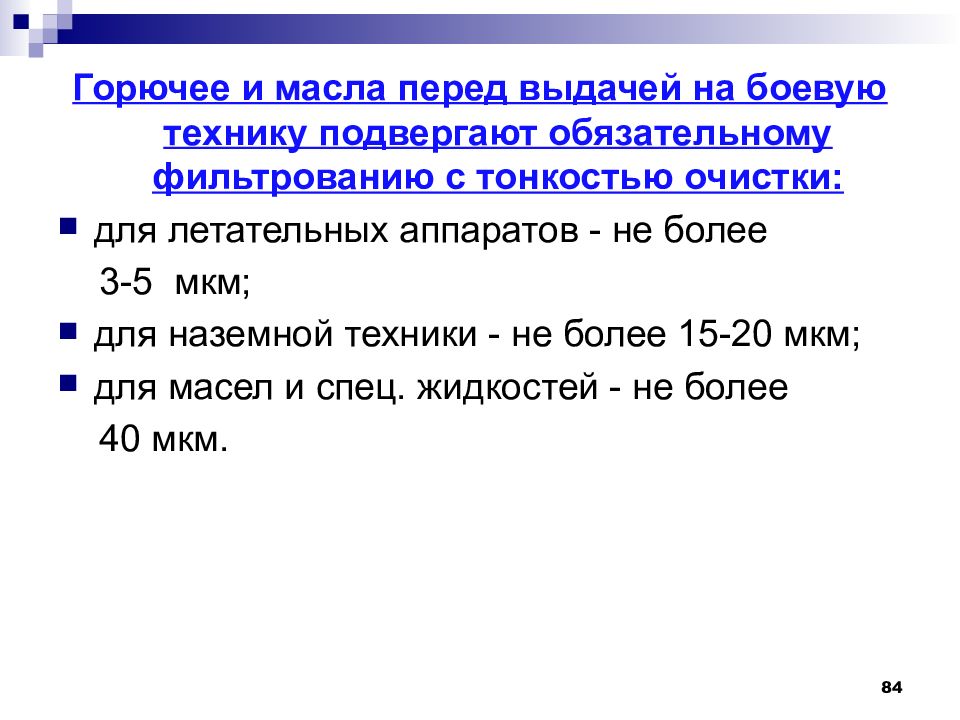

Горючее и масла перед выдачей на боевую технику подвергают обязательному фильтрованию с тонкостью очистки: для летательных аппаратов - не более 3-5 мкм; для наземной техники - не более 15-20 мкм; для масел и спец. жидкостей - не более 40 мкм. 84

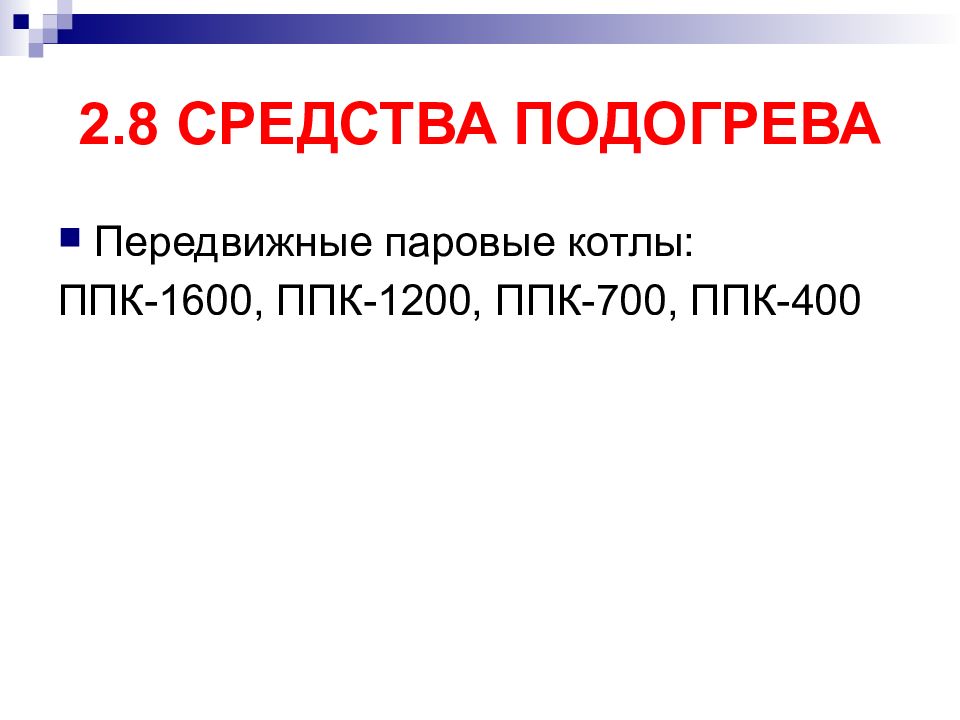

Передвижные паровые котлы: ППК-1600, ППК-1200, ППК-700, ППК-400

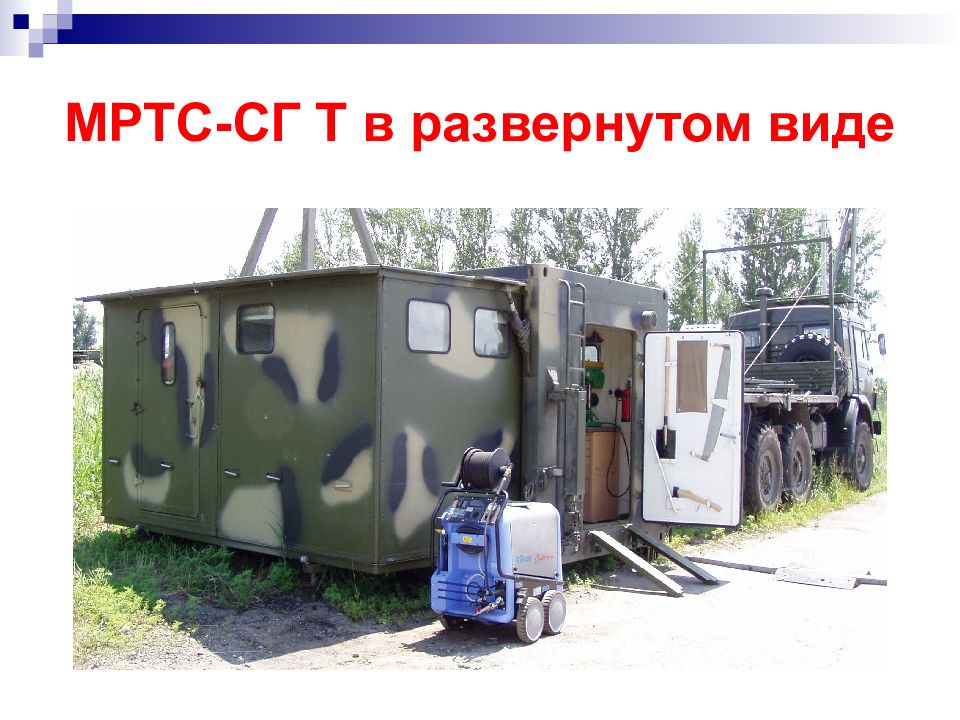

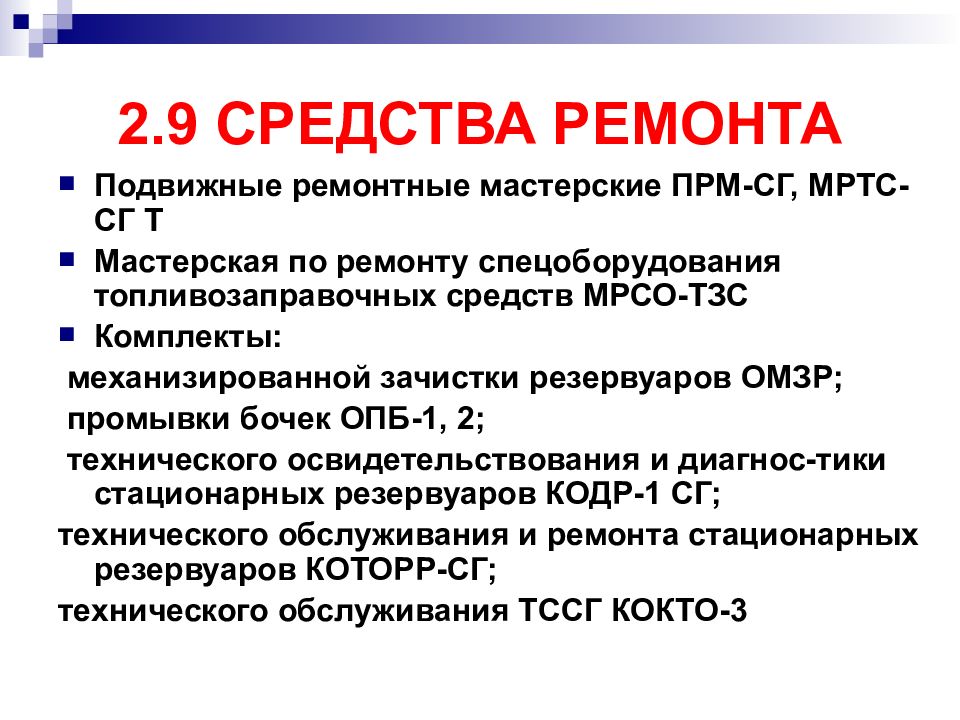

Подвижные ремонтные мастерские ПРМ-СГ, МРТС-СГ Т Мастерская по ремонту спецоборудования топливозаправочных средств МРСО-ТЗС Комплекты: механизированной зачистки резервуаров ОМЗР; промывки бочек ОПБ-1, 2; технического освидетельствования и диагнос-тики стационарных резервуаров КОДР-1 СГ; технического обслуживания и ремонта стационарных резервуаров КОТОРР-СГ; технического обслуживания ТССГ КОКТО-3

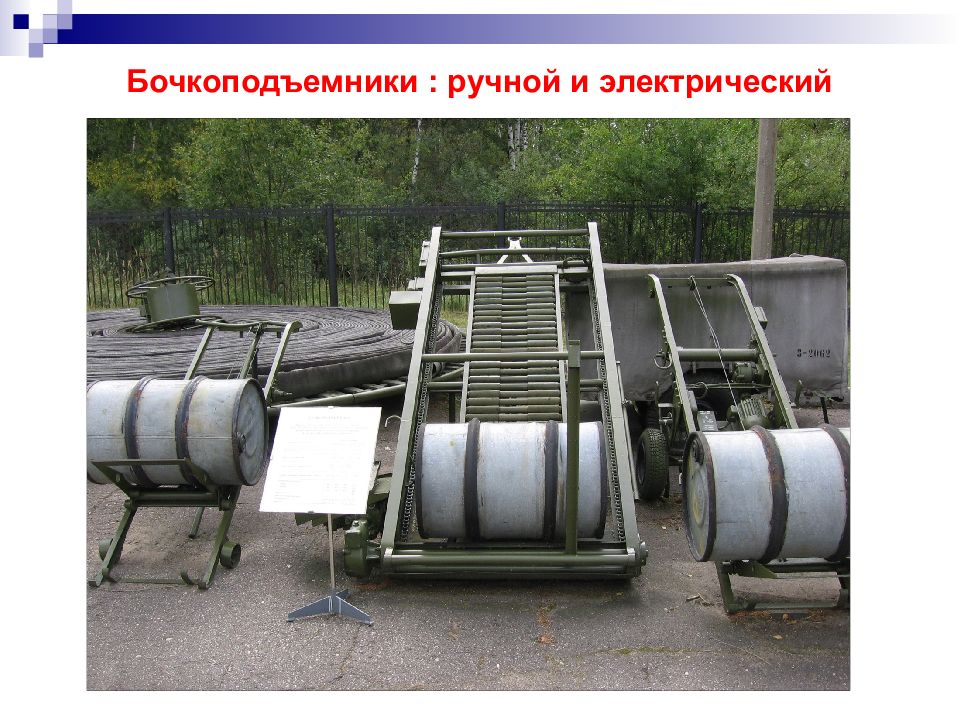

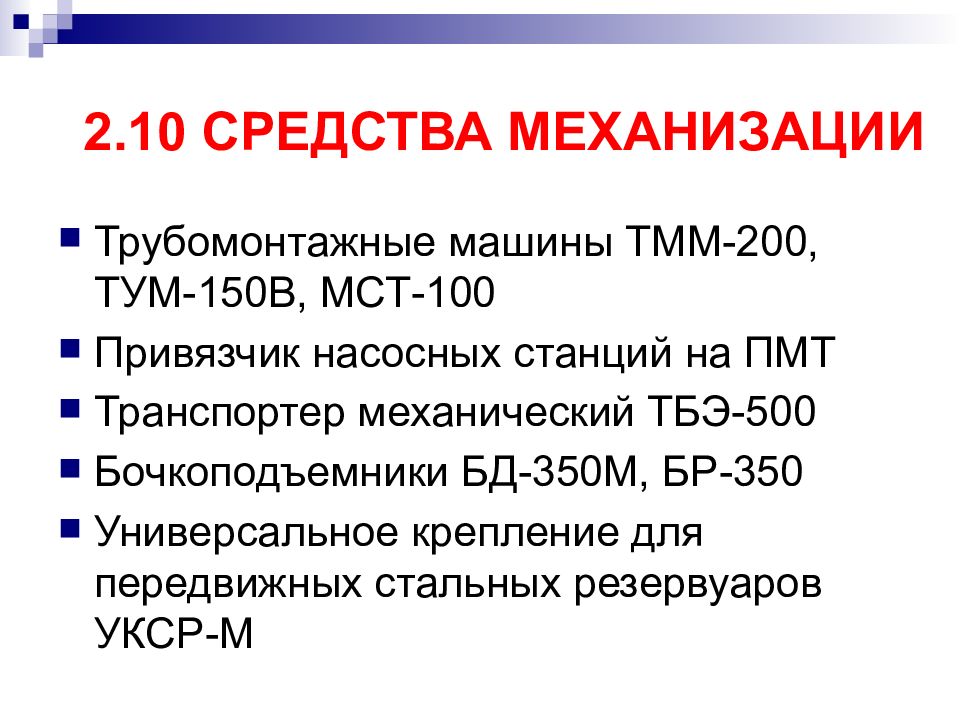

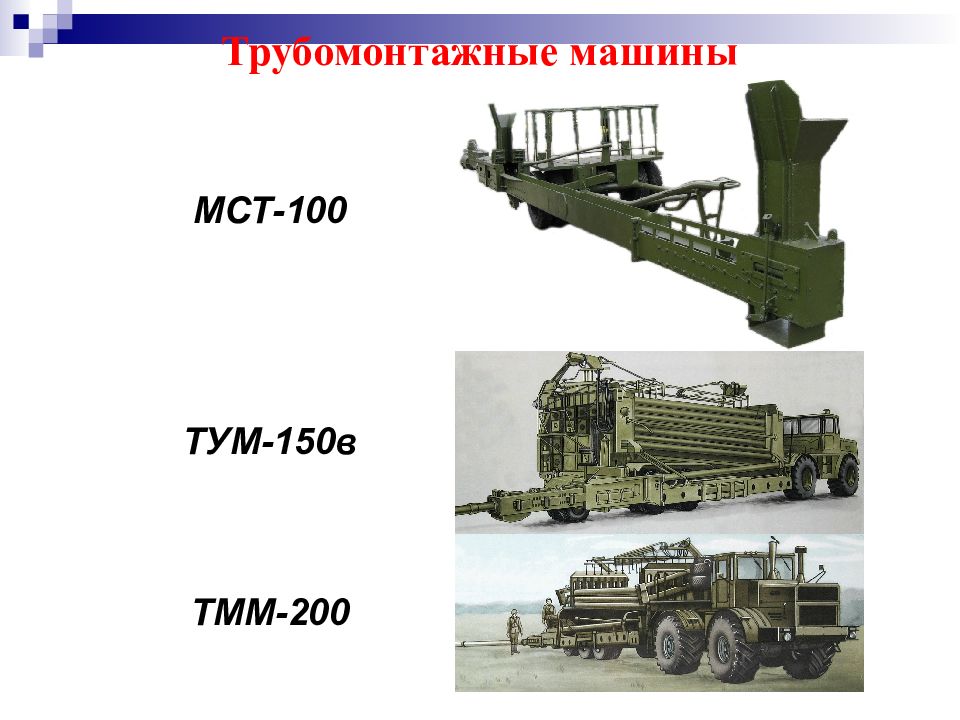

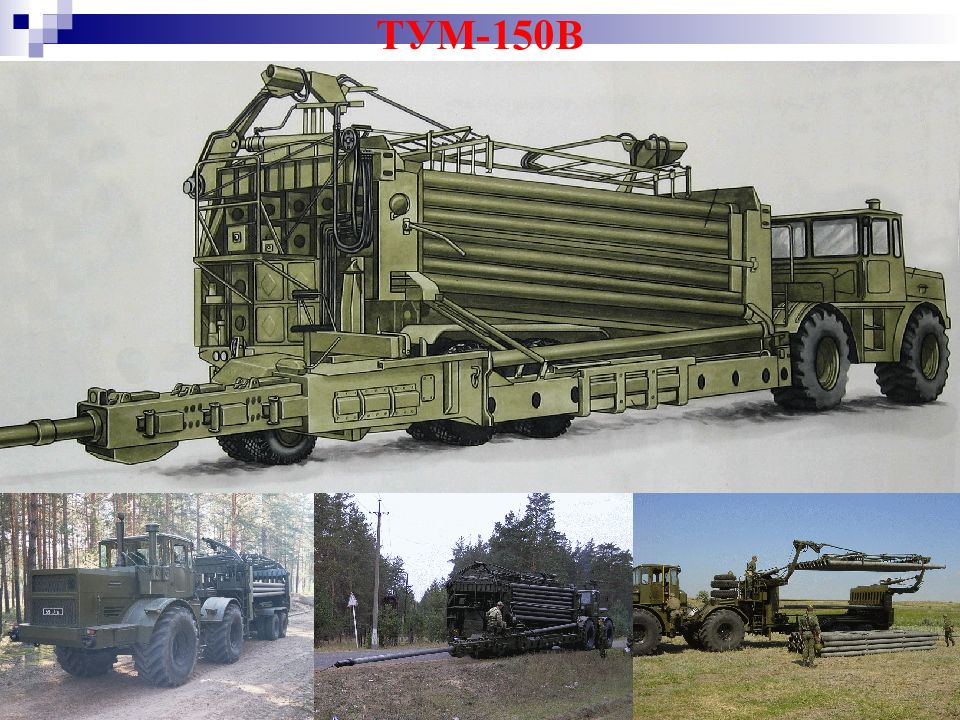

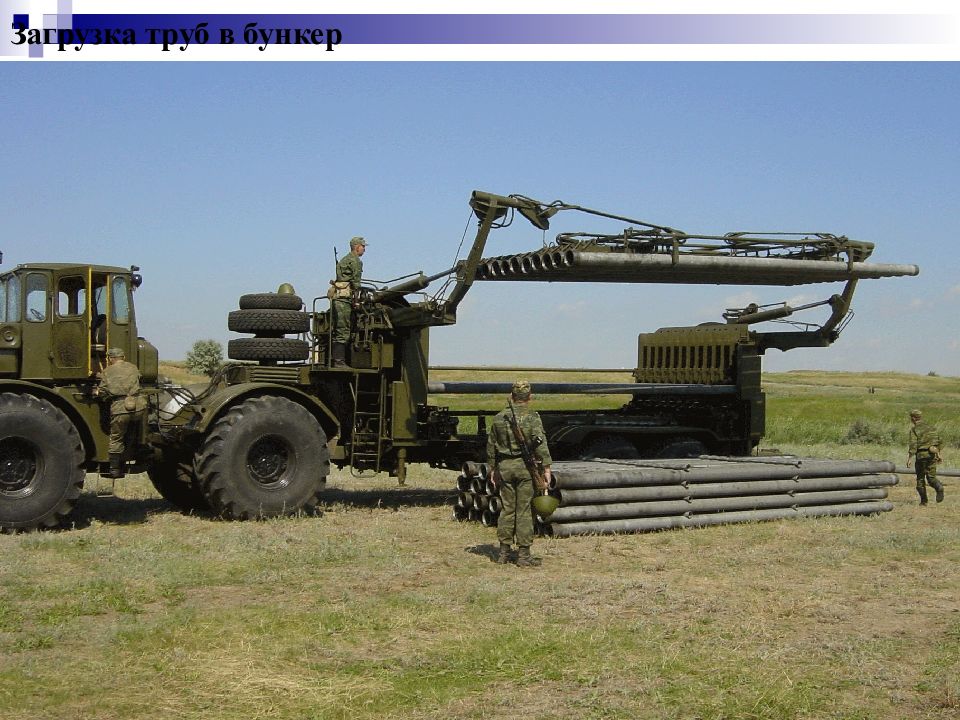

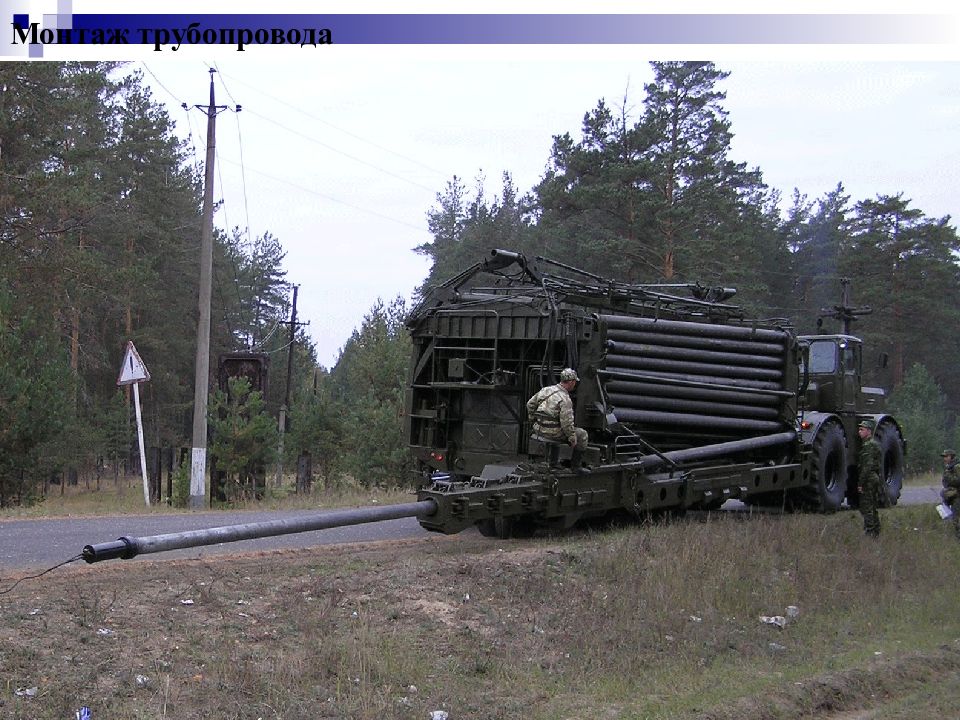

Трубомонтажные машины ТММ-200, ТУМ-150В, МСТ-100 Привязчик насосных станций на ПМТ Транспортер механический ТБЭ-500 Бочкоподъемники БД-350М, БР-350 Универсальное крепление для передвижных стальных резервуаров УКСР-М

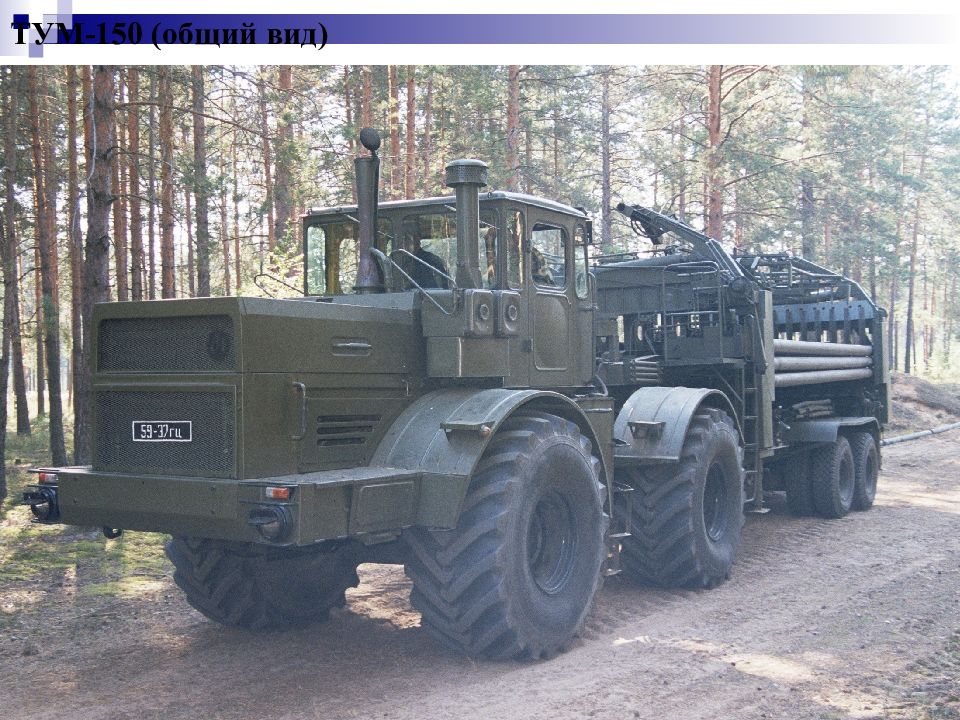

МСТ-100 ТУМ-150в ТММ-200
