Система технологического газа
обеспечивает: — подачу газа к центробежным нагнетателям цеха, его транспортировку в пределах компрессорной станции и подачу в напорную линию газопровода; — возможность загрузки и разгрузки агрегатов, их переключений для обеспечения заданного режима работы цеха; Технологические схемы КС Система технологического газа 1

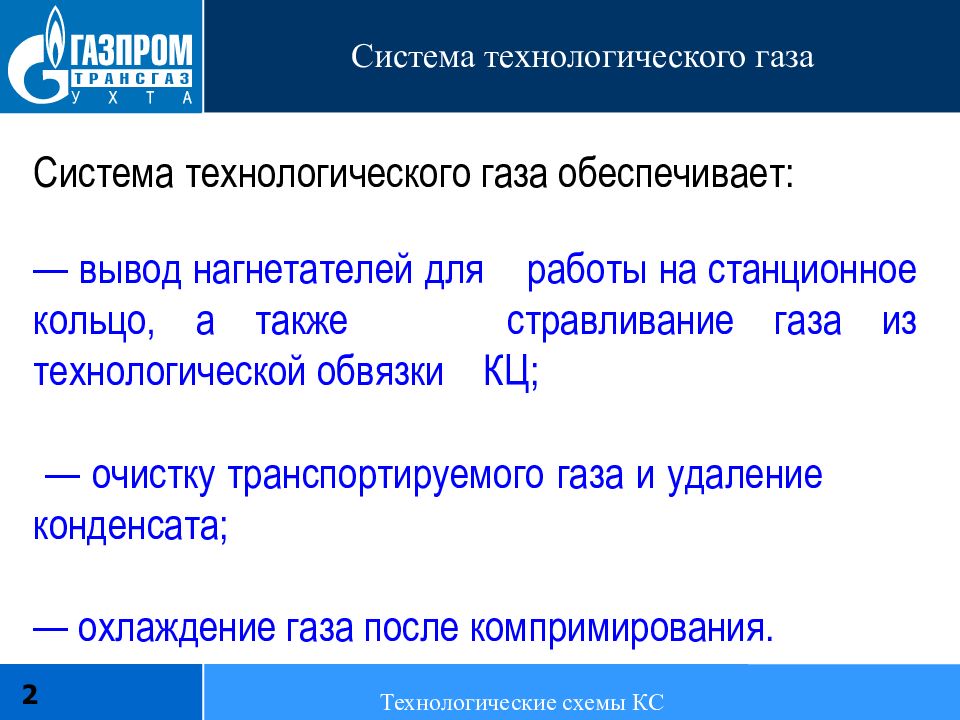

обеспечивает: — вывод нагнетателей для работы на станционное кольцо, а также стравливание газа из технологической обвязки КЦ; — очистку транспортируемого газа и удаление конденсата; — охлаждение газа после компримирования. Технологические схемы КС Система технологического газа 2
— Узел подключения к магистральному газопроводу — Трубопроводы и коллекторы — Запорную арматуру — Продувочные свечи — Установку очистки газа — Установку охлаждения газа Технологические схемы КС Система технологического газа (состав)

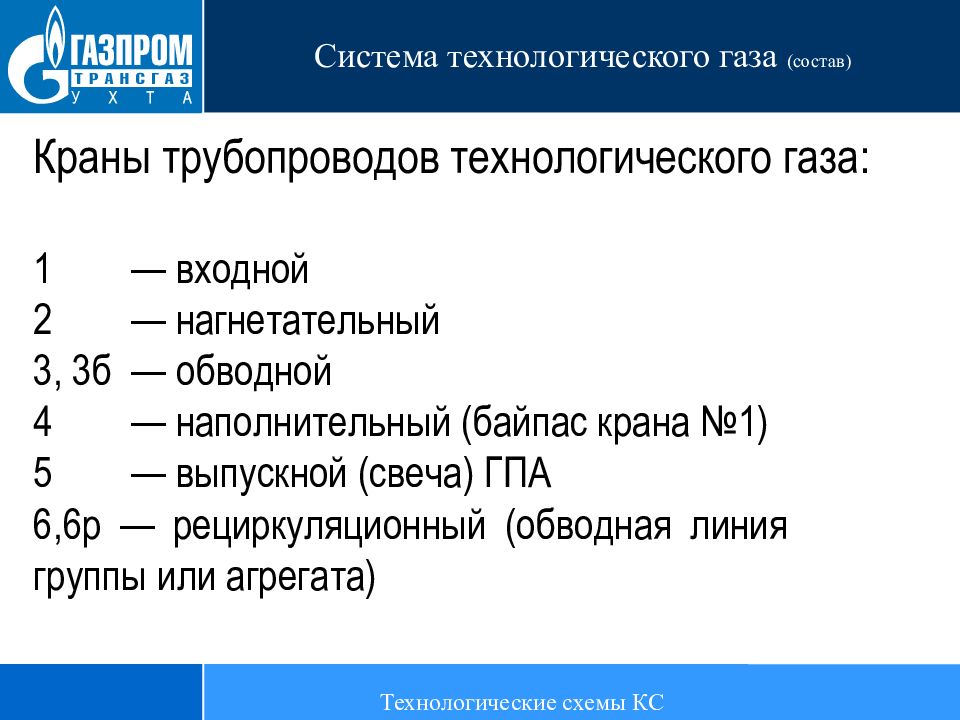

Краны трубопроводов технологического газа: 1 — входной 2 — нагнетательный 3, 3б — обводной 4 — наполнительный (байпас крана №1) 5 — выпускной (свеча) ГПА 6,6р — рециркуляционный (обводная линия группы или агрегата) Система технологического газа (состав) Технологические схемы КС

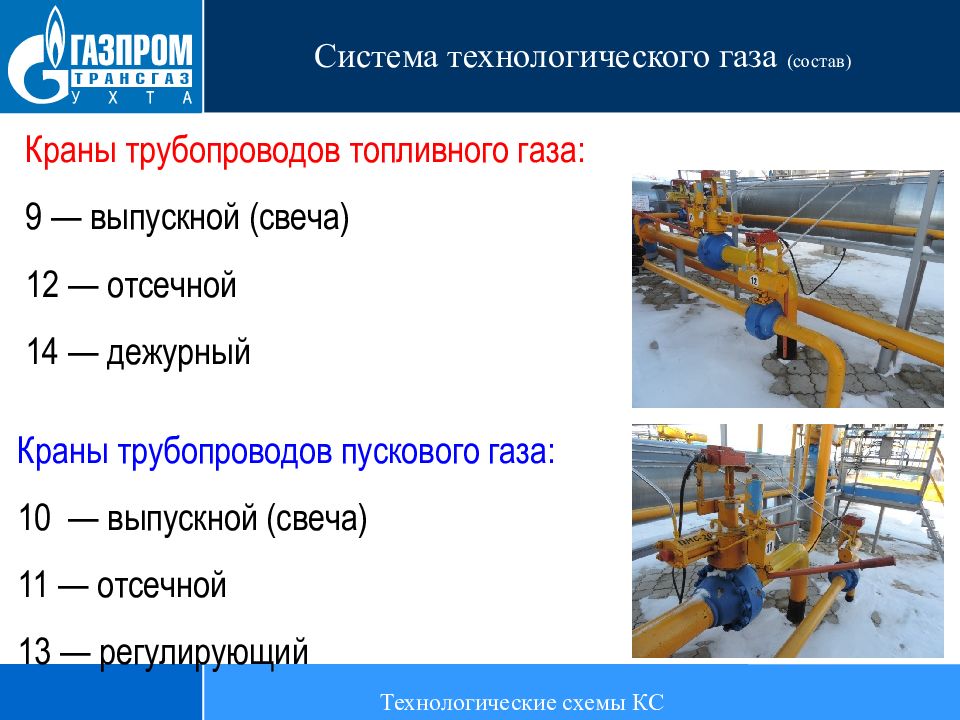

Краны трубопроводов топливного газа: 9 — выпускной (свеча) 12 — отсечной 14 — дежурный Краны трубопроводов пускового газа: 10 — выпускной (свеча) 11 — отсечной 13 — регулирующий Система технологического газа (состав) Технологические схемы КС
Технологические схемы КС
7, 7а — входной 8, 8а — выходной 17, 17а — выпускной (свеча) на входе в КС 18, 18а — выпускной (свеча) на выходе из КС 19 — входной охранный ЛЧ МГ до узла подключения — секущий обводной газопровод КЦ — выходной охранный ЛЧ МГ после узла подключения Технологические схемы КС Краны трубопроводов узла подключения КЦ:

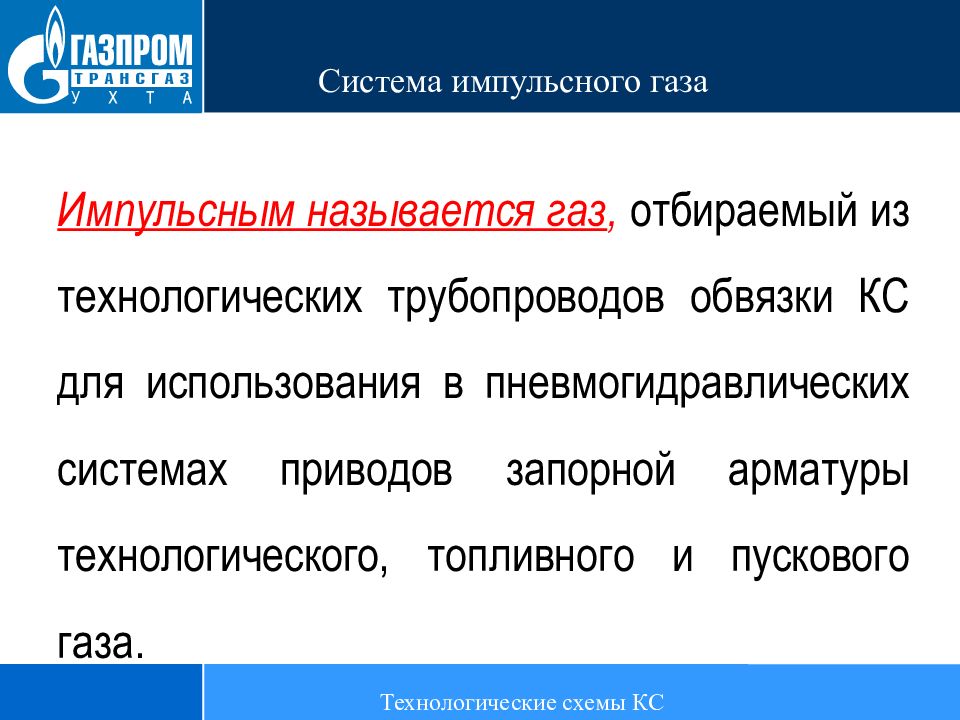

Импульсным называется газ, отбираемый из технологических трубопроводов обвязки КС для использования в пневмогидравлических системах приводов запорной арматуры технологического, топливного и пускового газа. Технологические схемы КС Система импульсного газа

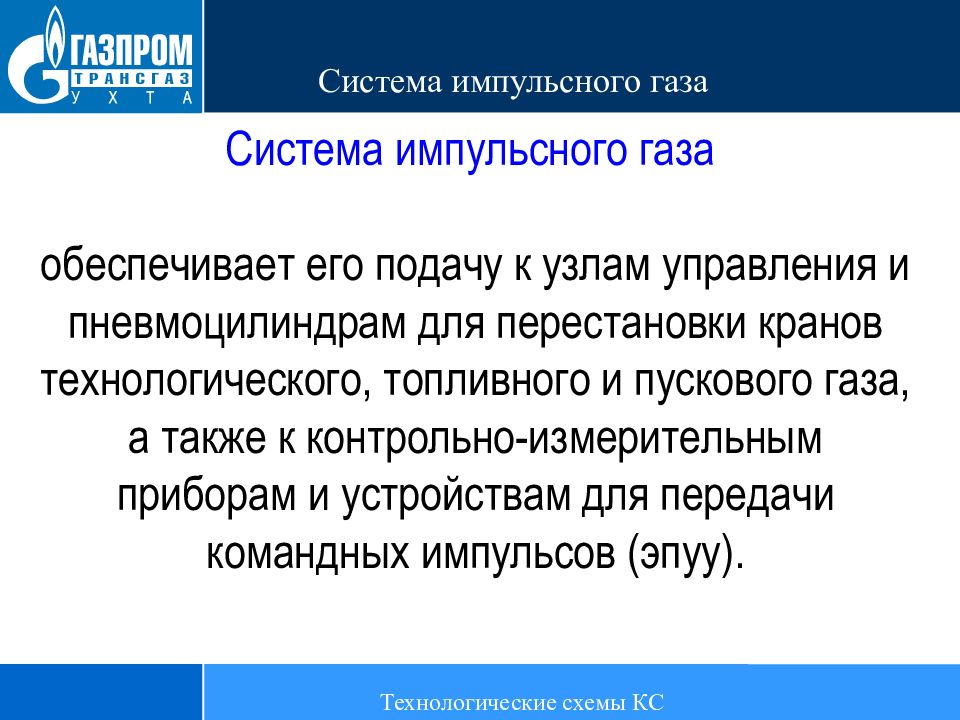

Технологические схемы КС Система импульсного газа Система импульсного газа обеспечивает его подачу к узлам управления и пневмоцилиндрам для перестановки кранов технологического, топливного и пускового газа, а также к контрольно-измерительным приборам и устройствам для передачи командных импульсов ( эпуу ).

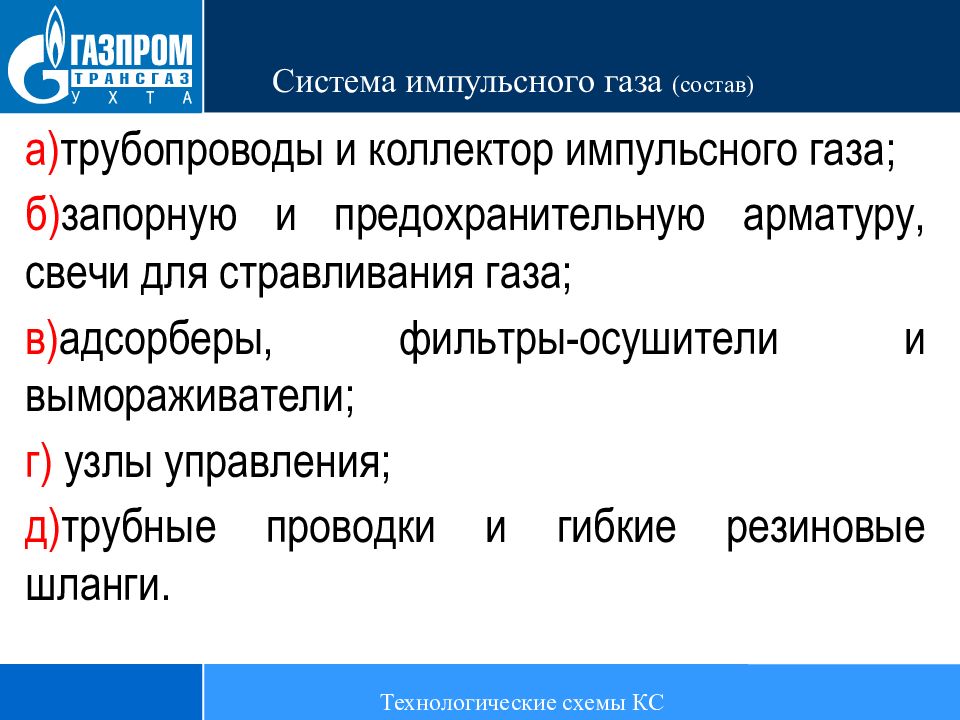

Технологические схемы КС Система импульсного газа (состав) а) трубопроводы и коллектор импульсного газа; б) запорную и предохранительную арматуру, свечи для стравливания газа; в) адсорберы, фильтры-осушители и вымораживатели; г) узлы управления; д ) трубные проводки и гибкие резиновые шланги.

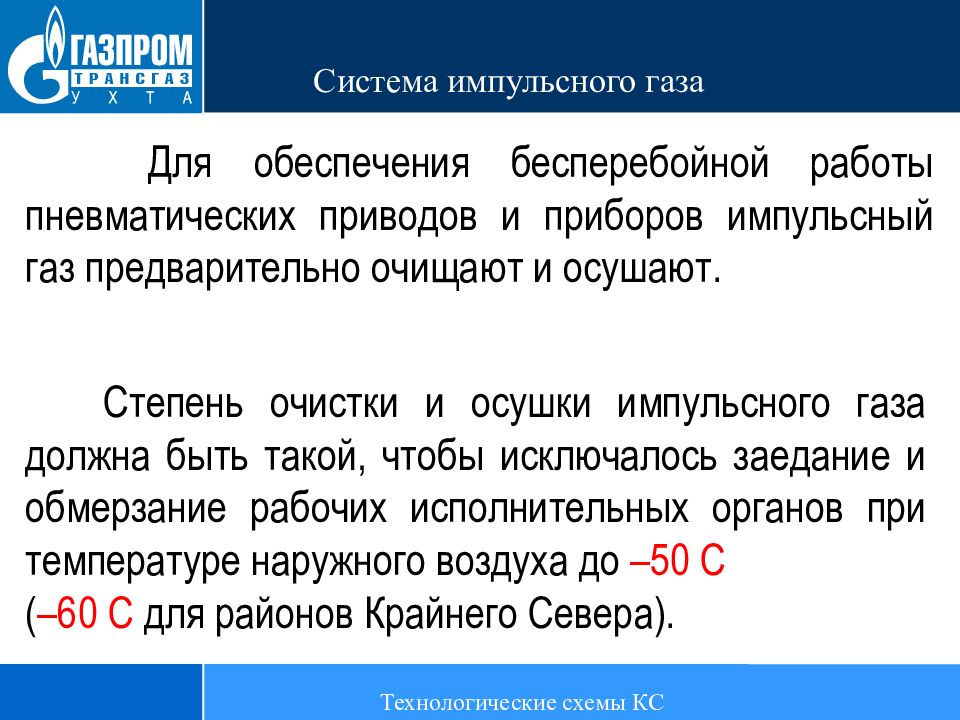

Технологические схемы КС Система импульсного газа Для обеспечения бесперебойной работы пневматических приводов и приборов импульсный газ предварительно очищают и осушают. Степень очистки и осушки импульсного газа должна быть такой, чтобы исключалось заедание и обмерзание рабочих исполнительных органов при температуре наружного воздуха до –50 С ( –60 С для районов Крайнего Севера).

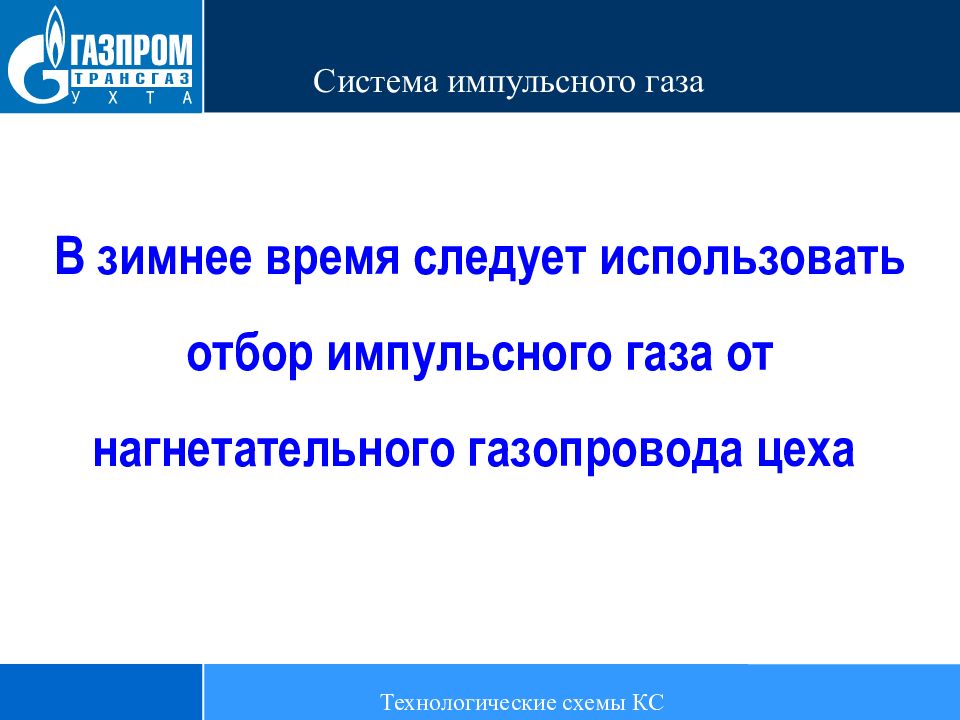

Технологические схемы КС Система импульсного газа В зимнее время следует использовать отбор импульсного газа от нагнетательного газопровода цеха

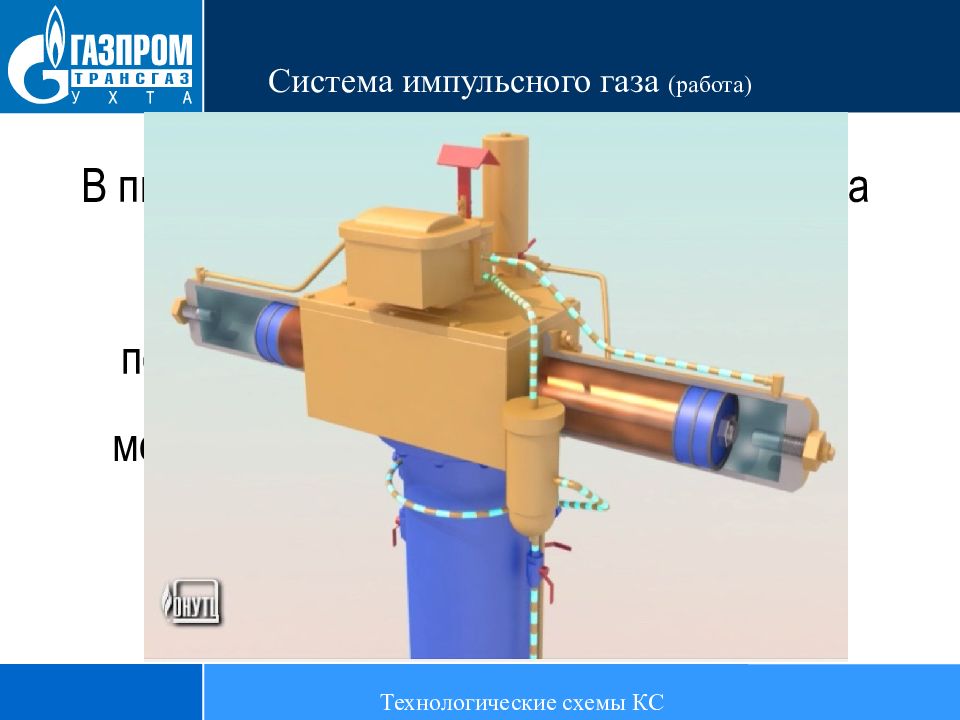

Технологические схемы КС Система импульсного газа (работа) В пневмогидравлической системе привода крана происходит преобразование потенциальной энергии сжатого газа в механическую работу по перемещению запорного шарового узла

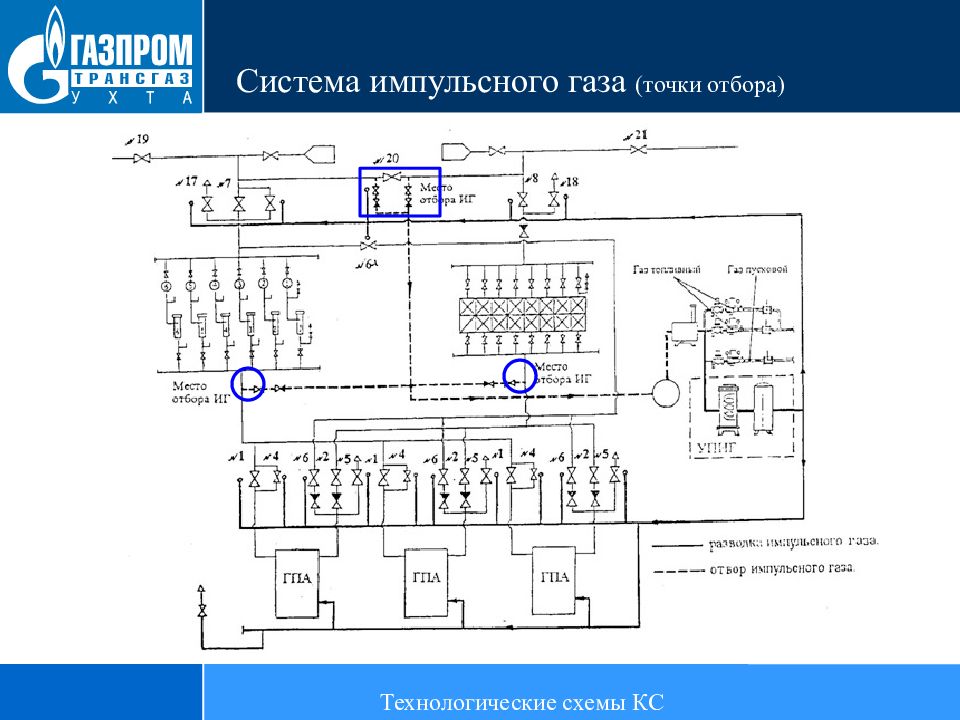

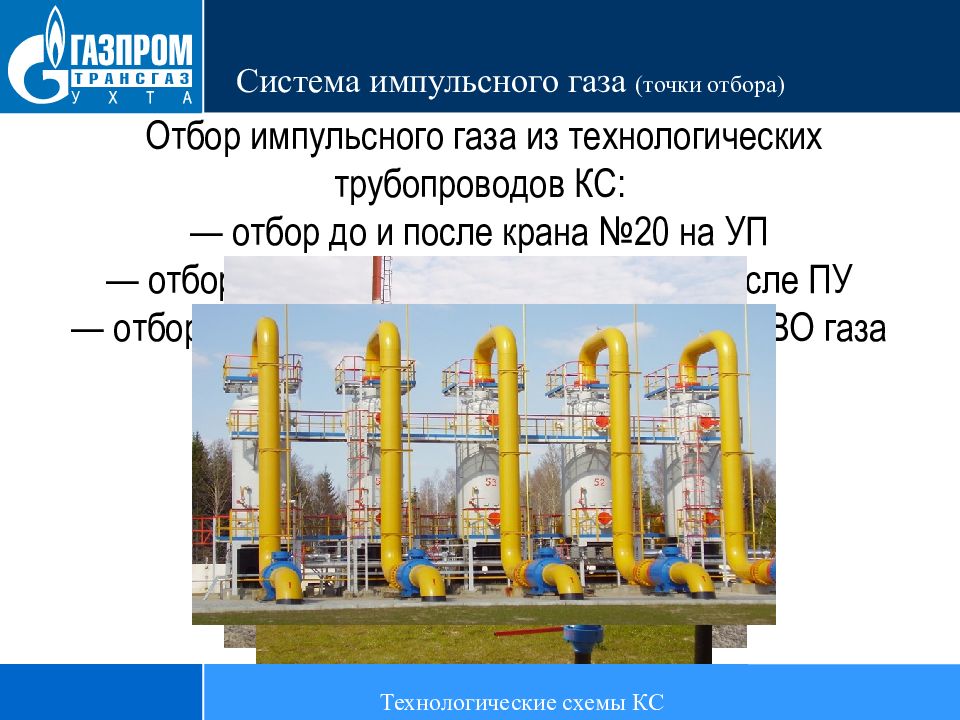

Технологические схемы КС Система импульсного газа (точки отбора) Отбор импульсного газа из технологических трубопроводов КС: — отбор до и после крана №20 на УП — отбор из входного трубопровода КС после ПУ — отбор из выходного трубопровода КС до АВО газа
Технологические схемы КС Система импульсного газа (точки отбора)
Технологические схемы КС Система импульсного газа Система ИГ должна быть рассчитана на перестановку всей запорной арматуры цеха во время аварии. С учетом длины и диаметров трубопроводов и коллекторов. Импульсный газ всегда находится в режиме ожидания

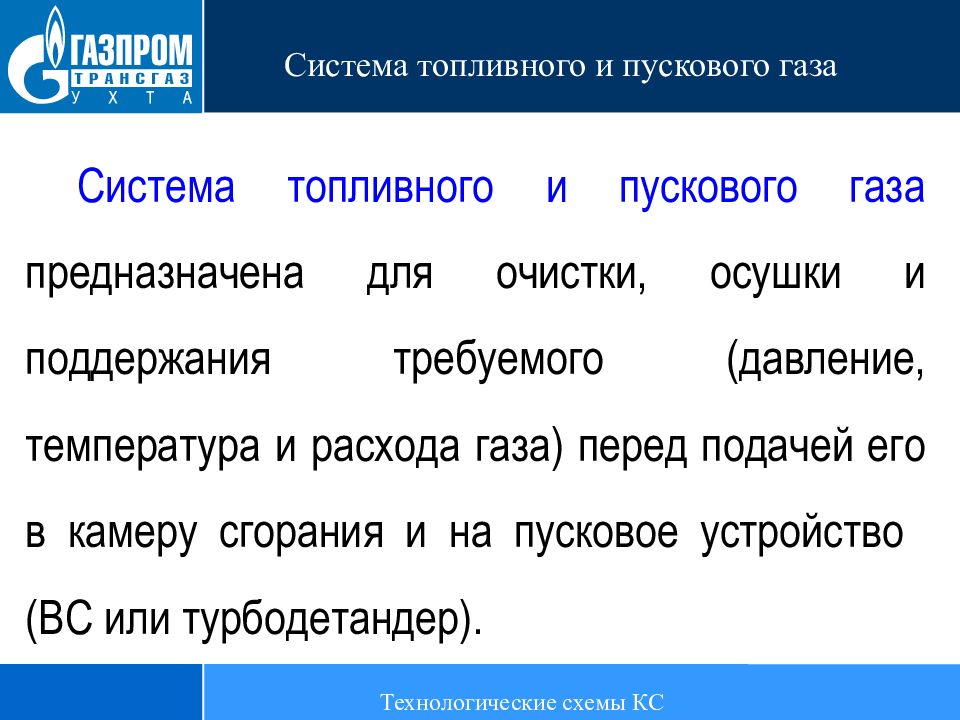

Система топливного и пускового газа предназначена для очистки, осушки и поддержания требуемого (давление, температура и расхода газа) перед подачей его в камеру сгорания и на пусковое устройство (ВС или турбодетандер). Технологические схемы КС Система топливного и пускового газа

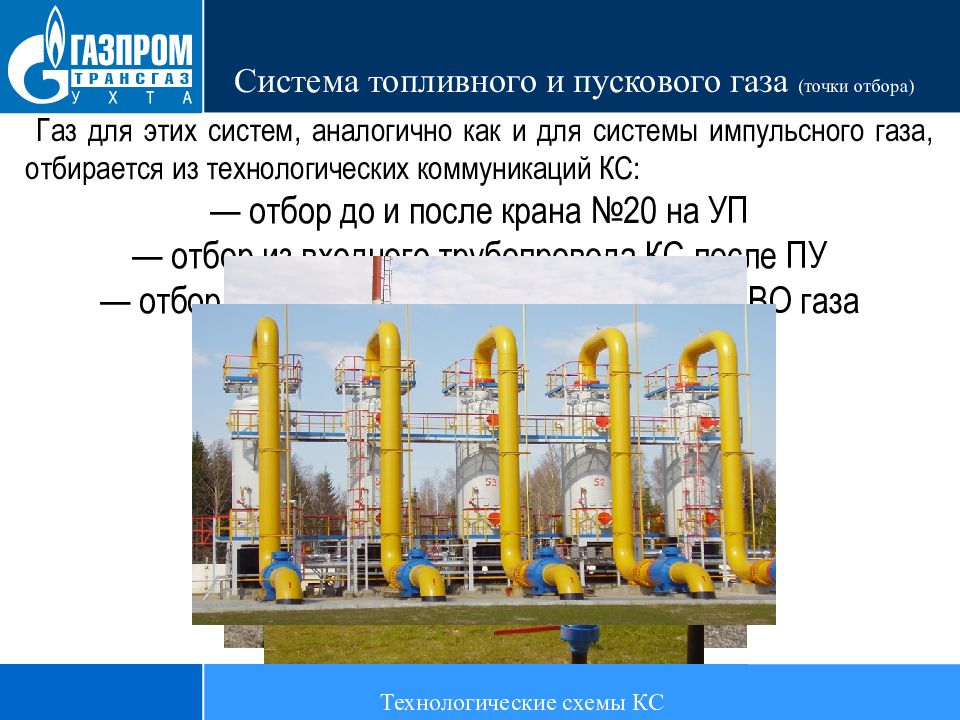

Технологические схемы КС Система топливного и пускового газа (точки отбора) Газ для этих систем, аналогично как и для системы импульсного газа, отбирается из технологических коммуникаций КС: — отбор до и после крана №20 на УП — отбор из входного трубопровода КС после ПУ — отбор из выходного трубопровода КС до АВО газа

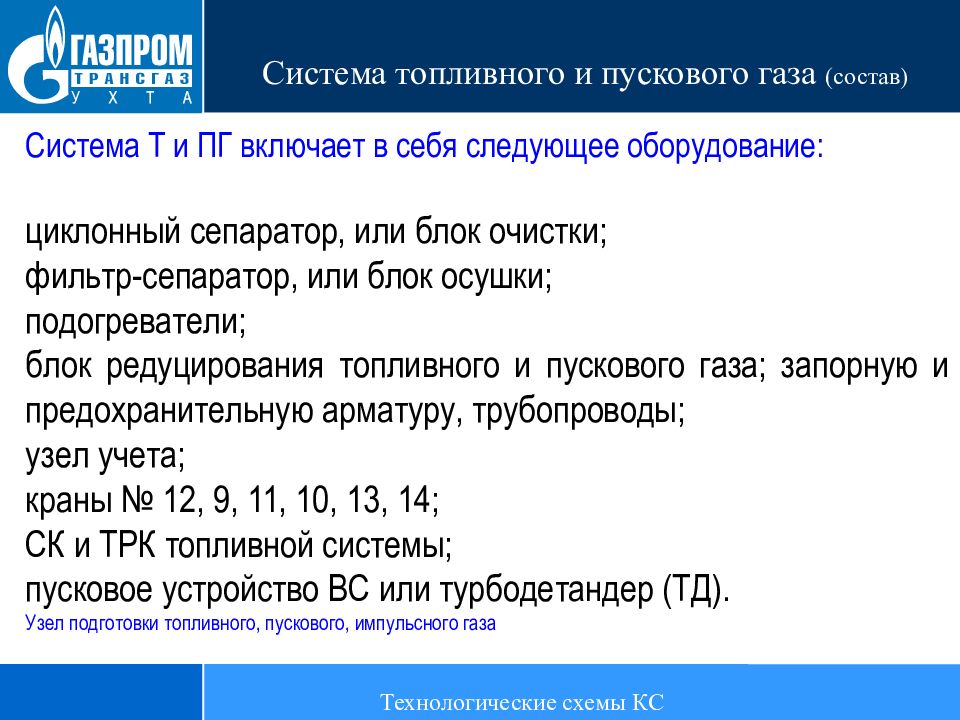

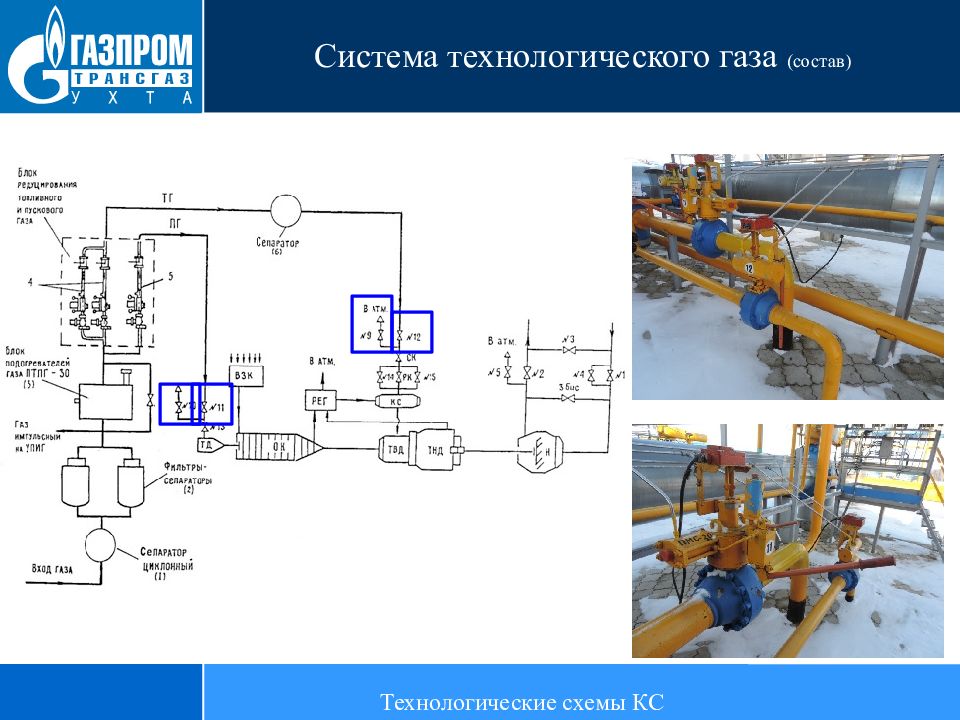

Система Т и ПГ включает в себя следующее оборудование: циклонный сепаратор, или блок очистки; фильтр-сепаратор, или блок осушки; подогреватели; блок редуцирования топливного и пускового газа; запорную и предохранительную арматуру, трубопроводы; узел учета; краны № 12, 9, 11, 10, 13, 14; СК и ТРК топливной системы; пусковое устройство ВС или турбодетандер (ТД). Узел подготовки топливного, пускового, импульсного газа Технологические схемы КС Система топливного и пускового газа (состав)

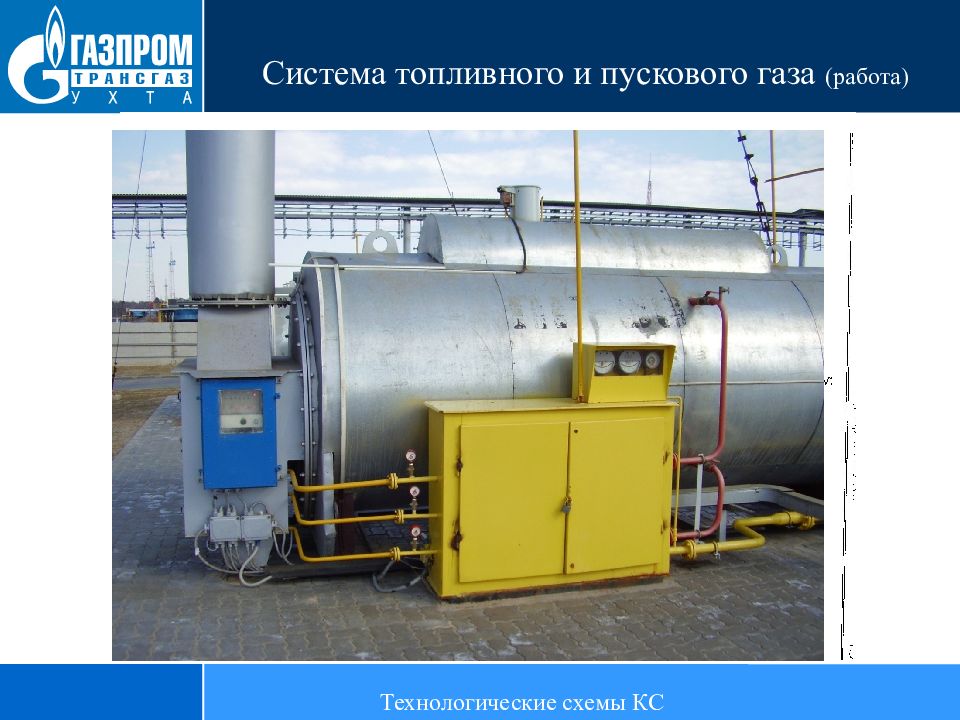

Технологические схемы КС Система топливного и пускового газа (работа)

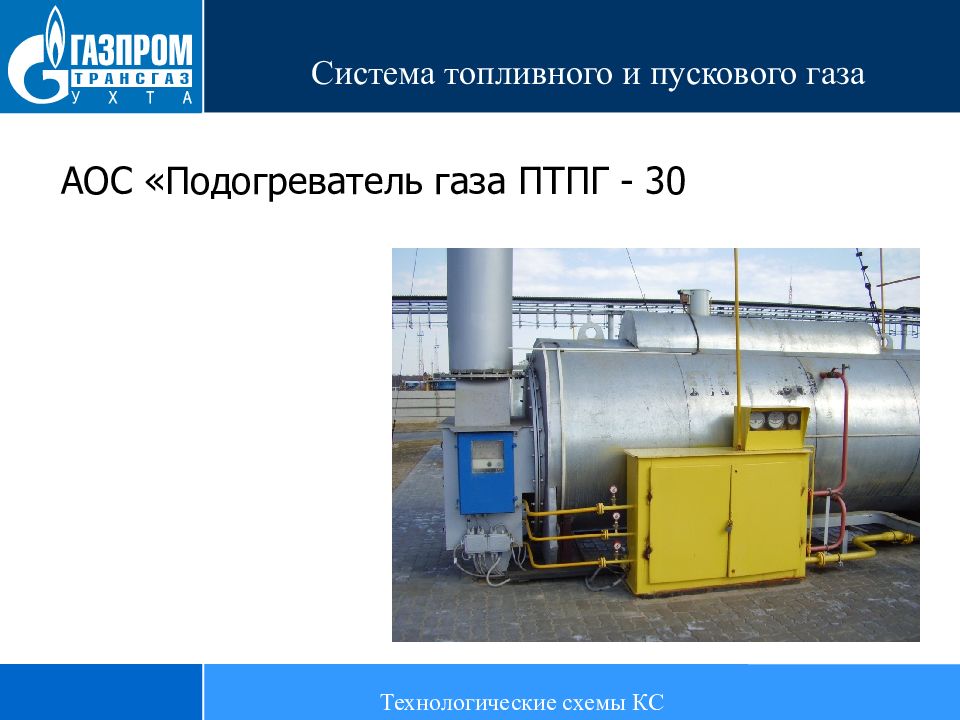

Технологические схемы КС Система топливного и пускового газа АОС «Подогреватель газа ПТПГ - 30

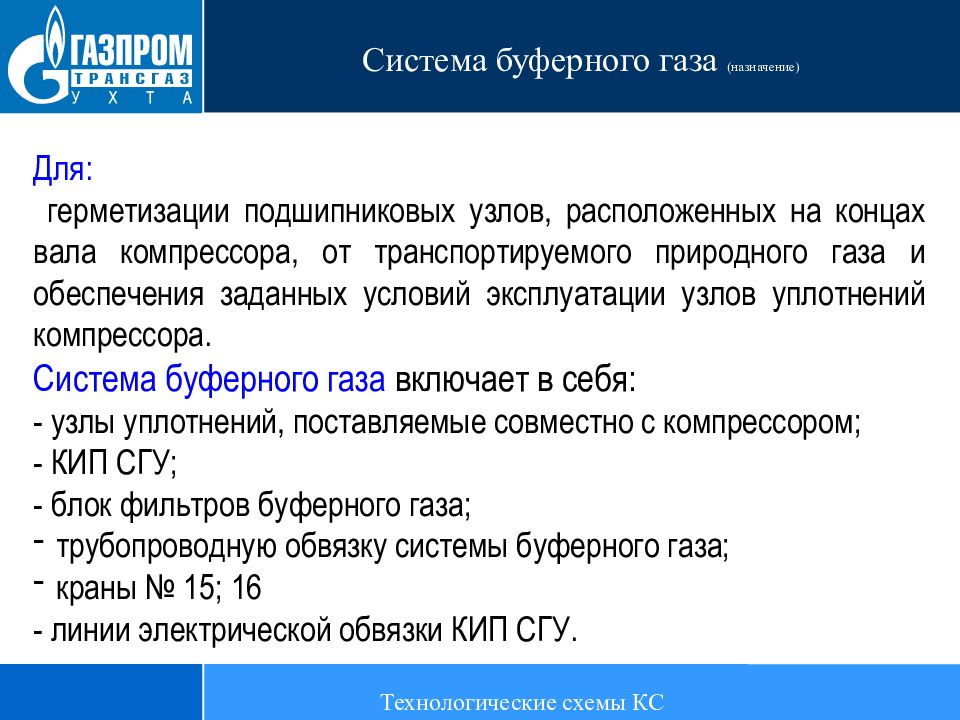

Система буферного газа (назначение) Для: герметизации подшипниковых узлов, расположенных на концах вала компрессора, от транспортируемого природного газа и обеспечения заданных условий эксплуатации узлов уплотнений компрессора. Система буферного газа включает в себя: - узлы уплотнений, поставляемые совместно с компрессором; - КИП СГУ; - блок фильтров буферного газа; трубопроводную обвязку системы буферного газа; краны № 15; 16 - линии электрической обвязки КИП СГУ. Технологические схемы КС

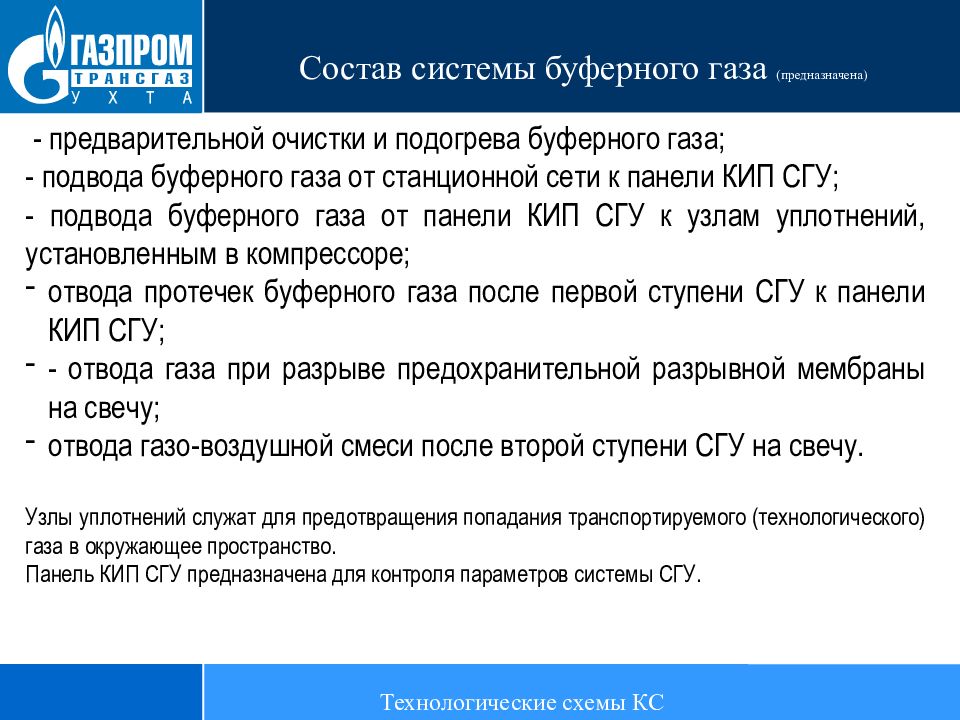

- предварительной очистки и подогрева буферного газа; - подвода буферного газа от станционной сети к панели КИП СГУ; - подвода буферного газа от панели КИП СГУ к узлам уплотнений, установленным в компрессоре; отвода протечек буферного газа после первой ступени СГУ к панели КИП СГУ; - отвода газа при разрыве предохранительной разрывной мембраны на свечу; отвода газо-воздушной смеси после второй ступени СГУ на свечу. Узлы уплотнений служат для предотвращения попадания транспортируемого (технологического) газа в окружающее пространство. Панель КИП СГУ предназначена для контроля параметров системы СГУ. Состав системы буферного газа (предназначена) Технологические схемы КС

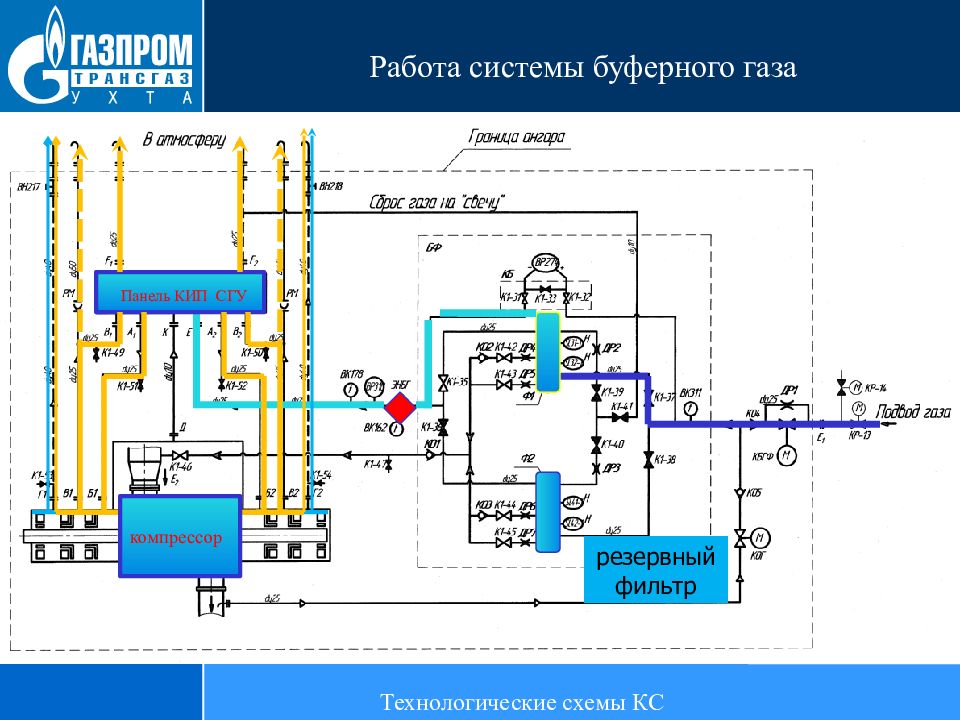

Работа системы буферного газа резервный фильтр Панель КИП СГУ компрессор Технологические схемы КС
Технологические схемы КС
Соединенные в определенной последовательности и по определенным правилам центробежные нагнетатели, трубопроводы, пылеуловители, аппараты воздушного охлаждения, технологические краны различных диаметров образуют – технологическую схему КС. Технологические схемы КС
Технологическая схема компрессорного цеха предназначена для: – приема на КЦ технологического газа из магистрального газопровода; – очистки технологического газа от механических примесей и капельной влаги в пылеуловителях и фильтр-сепараторах; – распределения потоков для последующего сжатия и регулирования схемы загрузки ГПА; – охлаждения газа после компримирования в АВО газа; Технологические схемы КЦ (предназначена) Технологические схемы КС
– вывода КЦ на станционное рециркуляционное «кольцо» при пуске и останове; – подачи газа в магистральный газопровод; – транзитного прохода газа по магистральному газопроводу, минуя КЦ; – для сброса газа в атмосферу из всех технологических газопроводов КЦ через свечные краны в аварийных и плановых ситуациях. Технологические схемы КЦ Технологические схемы КС

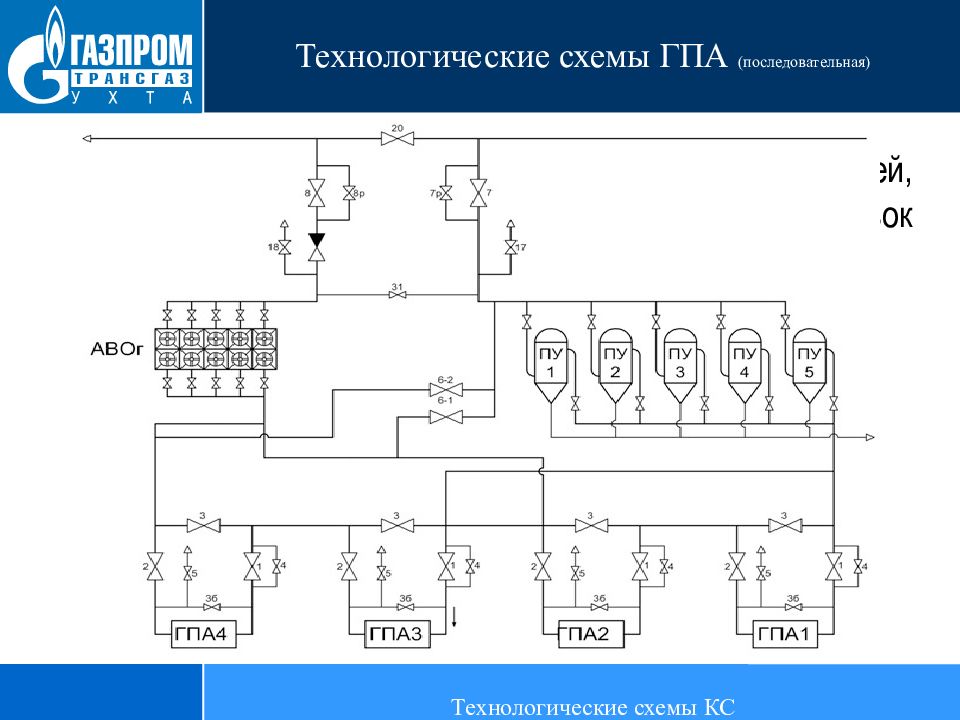

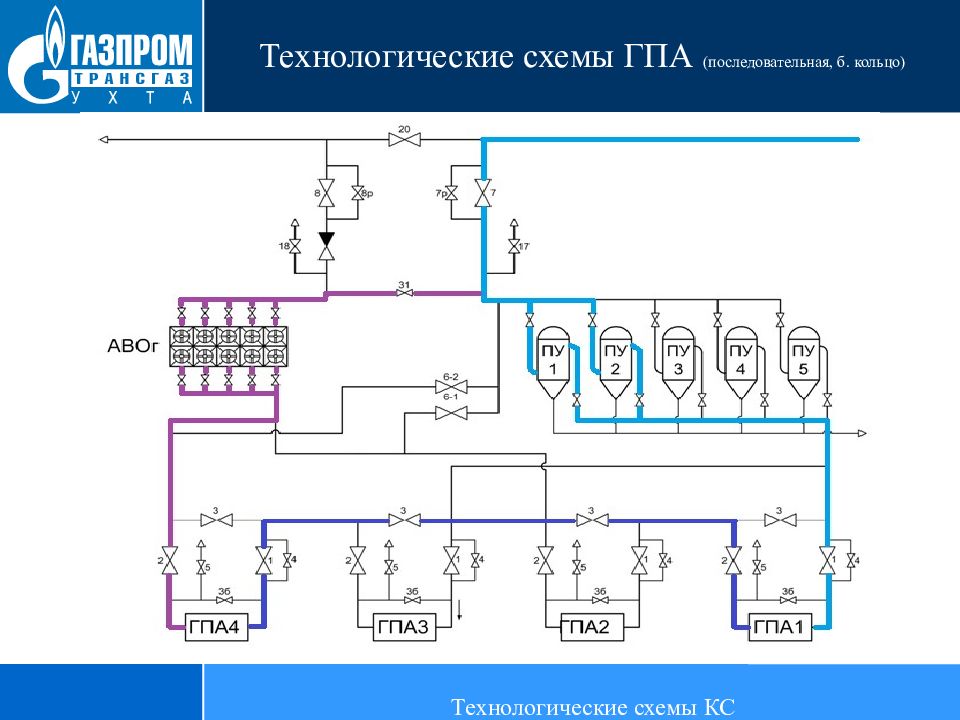

В зависимости от типа центробежных нагнетателей, различают следующие принципиальные схемы обвязок ГПА: последовательная Технологические схемы ГПА (последовательная) Технологические схемы КС
Технологические схемы КС
Технологические схемы КС
Технологические схемы КС

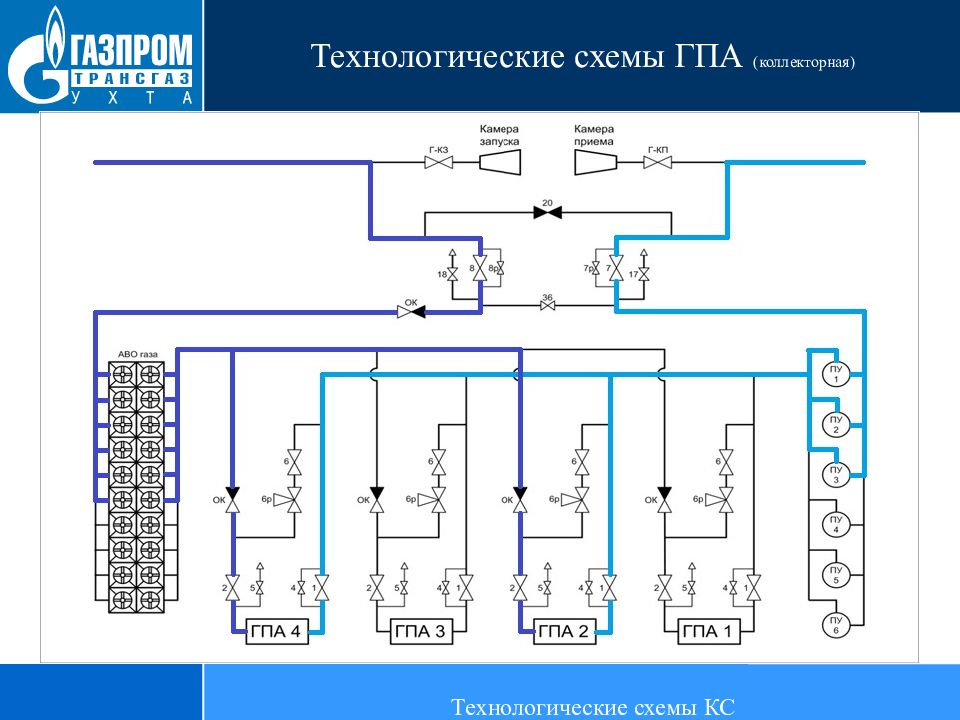

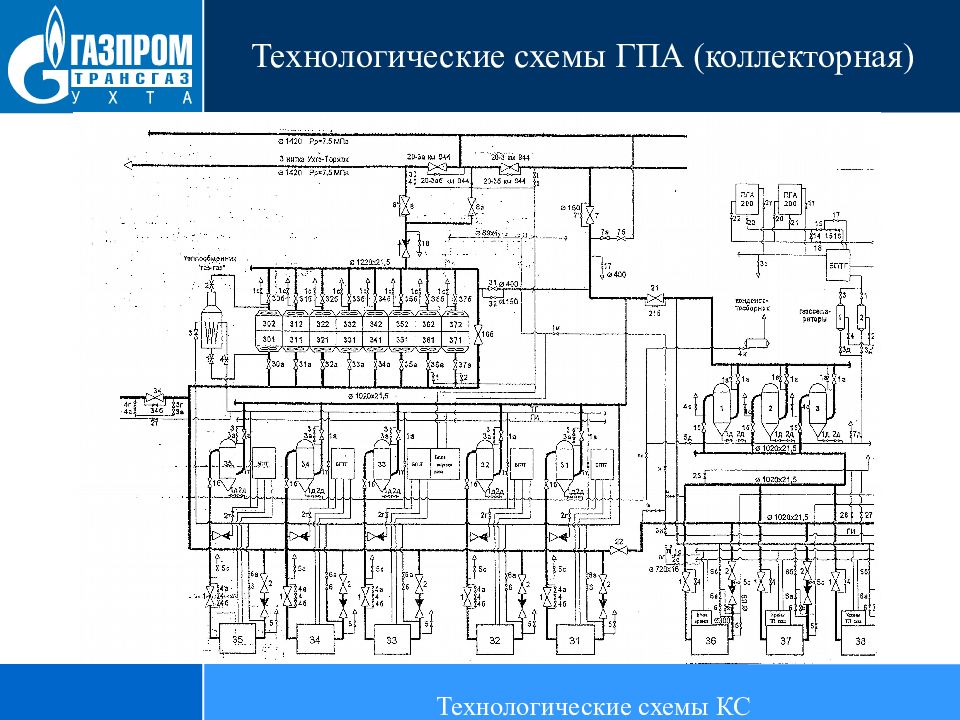

В зависимости от типа центробежных нагнетателей, различают следующие принципиальные схемы обвязок ГПА: коллекторная Технологические схемы ГПА (коллекторная) Технологические схемы КС
Технологические схемы КС
Технологические схемы КС
В зависимости от типа центробежных нагнетателей, различают следующие принципиальные схемы обвязок ГПА: коллекторную Технологические схемы ГПА (коллекторная) Технологические схемы КС
Технологические схемы КС

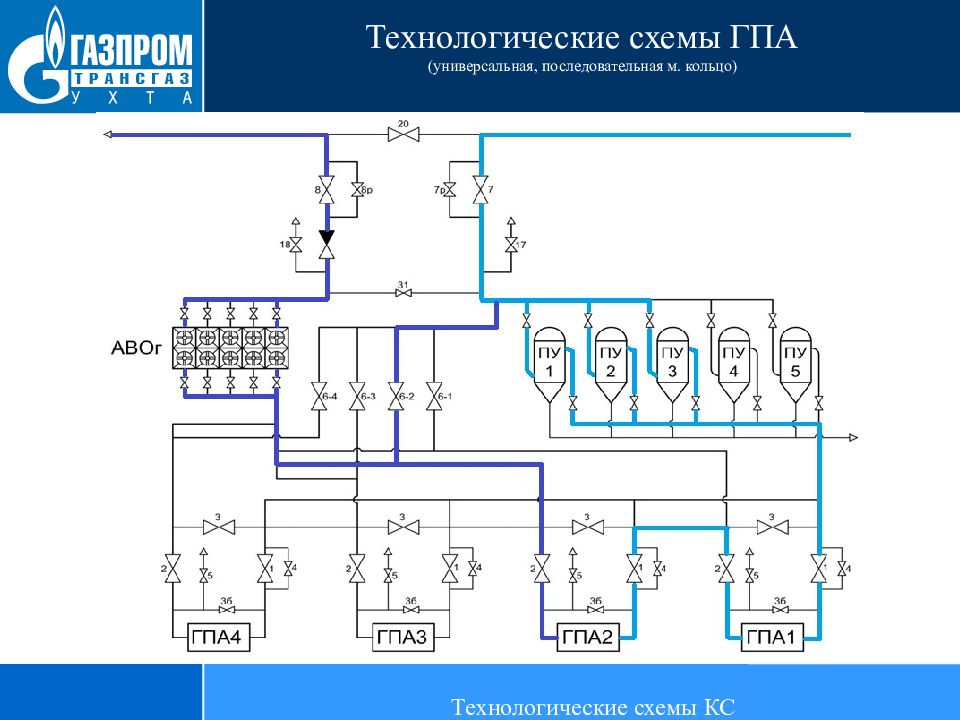

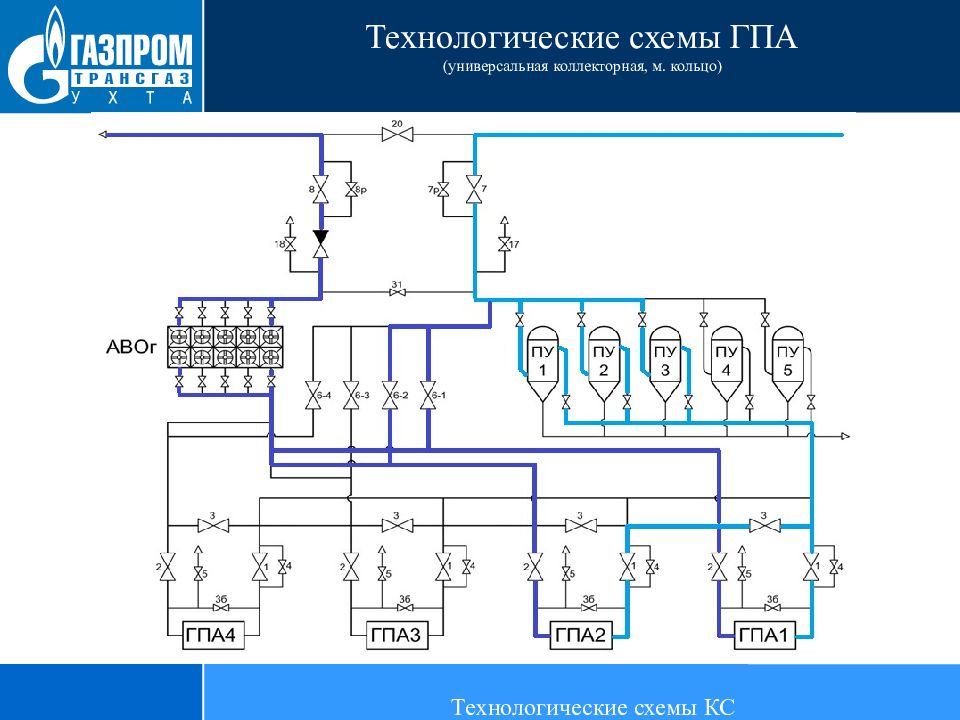

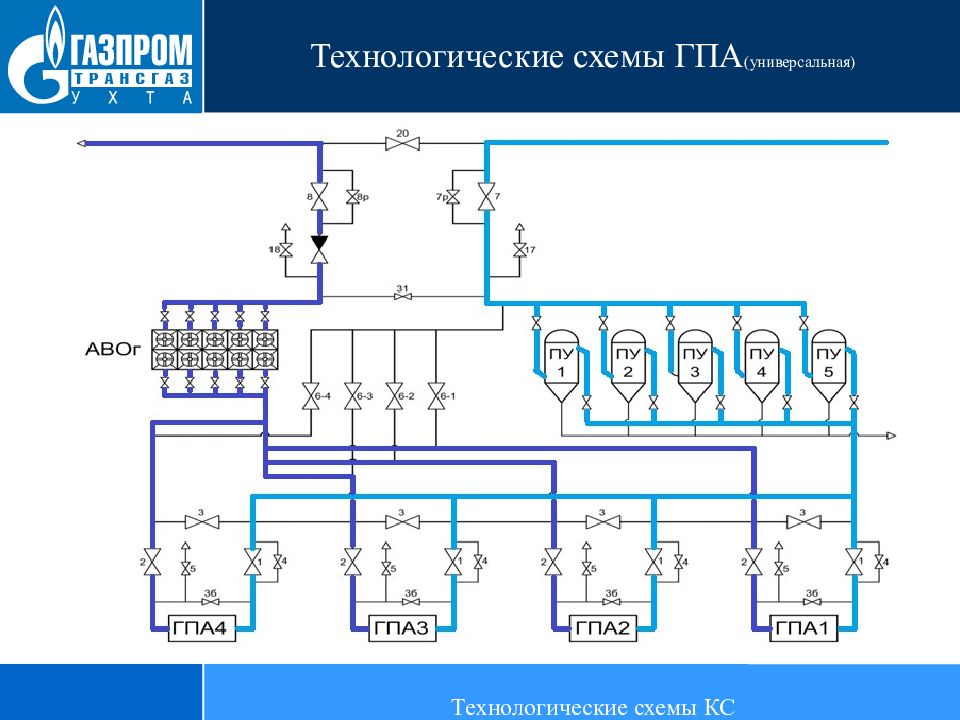

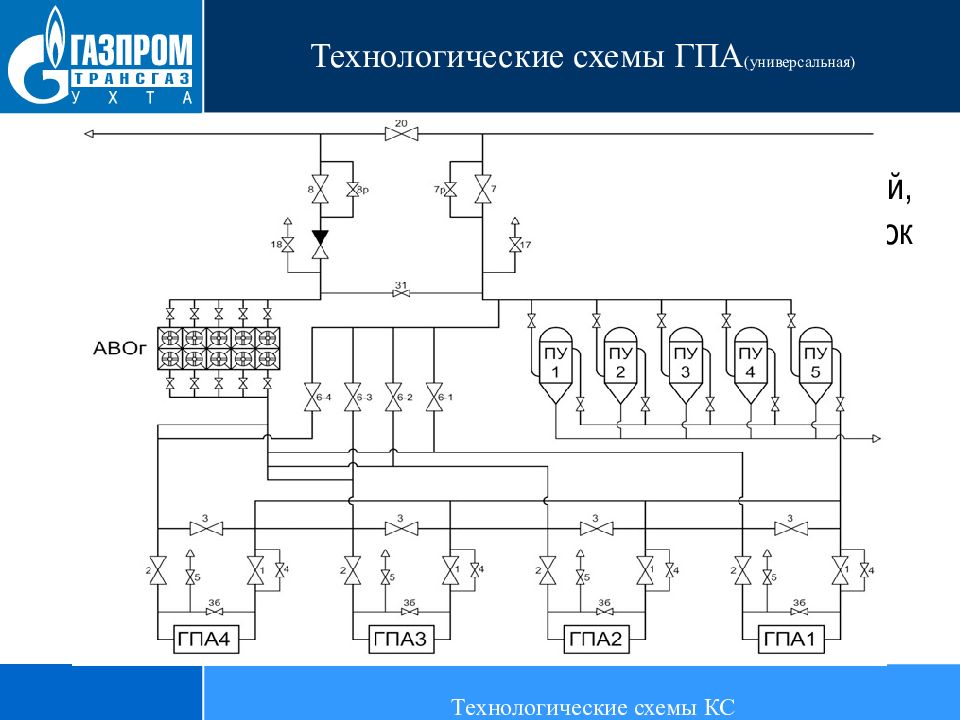

В зависимости от типа центробежных нагнетателей, различают следующие принципиальные схемы обвязок ГПА: универсальная. Технологические схемы ГПА (универсальная) Технологические схемы КС
Технологические схемы КС
Технологические схемы КС
Технологические схемы КС
Технологические схемы КС
Технологические схемы КС 36

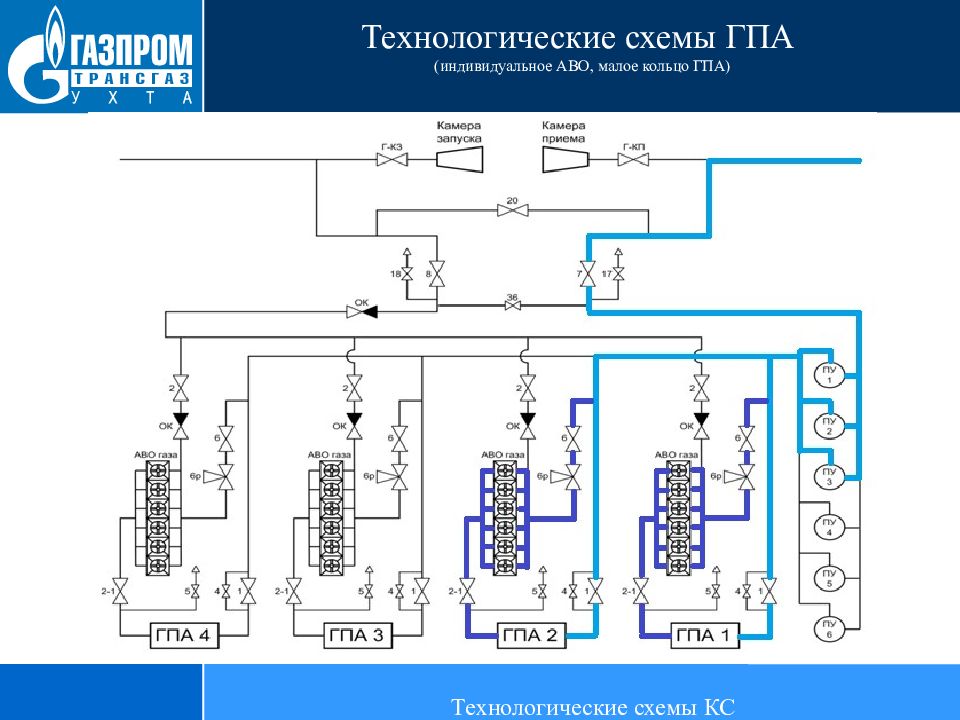

Технологические схемы КС Принципиальная технологическая схема КЦ с коллекторной обвязкой ГПА и индивидуальными АВО газа
Технологические схемы КС
Технологические схемы КС
Технологические схемы КС
Технологические схемы КС

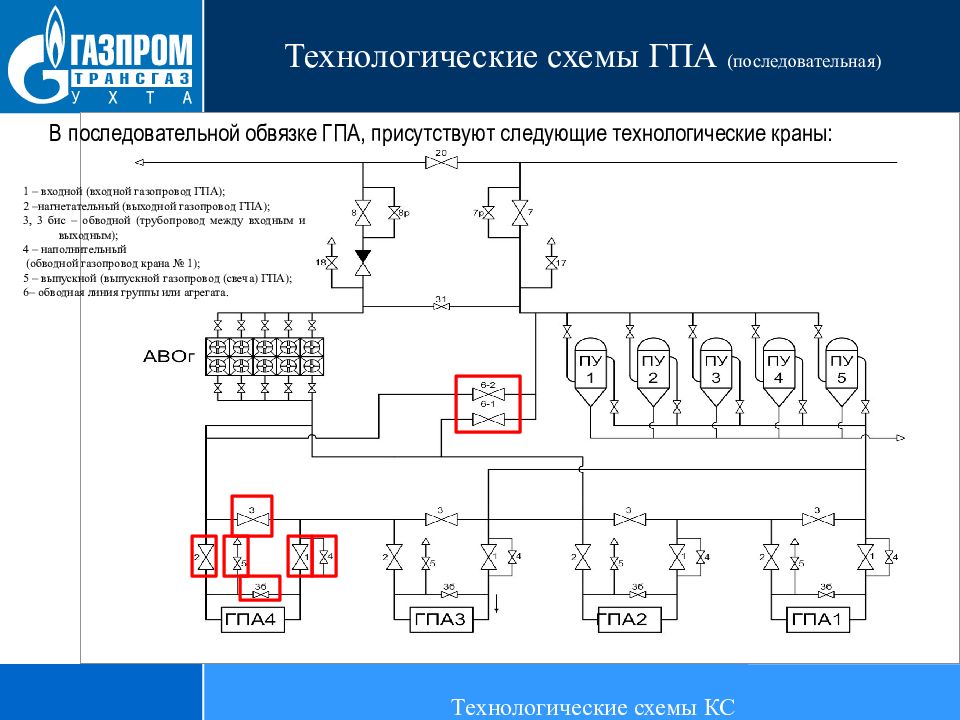

Технологические схемы КС 1 – входной (входной газопровод ГПА); 2 –нагнетательный (выходной газопровод ГПА); 3, 3 бис – обводной (трубопровод между входным и выходным); 4 – наполнительный (обводной газопровод крана № 1); 5 – выпускной (выпускной газопровод (свеча) ГПА); 6– обводная линия группы или агрегата. В последовательной обвязке ГПА, присутствуют следующие технологические краны:
Технологические схемы КС В коллекторной обвязке ГПА, присутствуют следующие технологические краны: 1 – входной (входной газопровод ГПА); 2 – нагнетательный (выходной газопровод ГПА); 4 – наполнительный (обводной газопровод крана 1); 5 – выпускной (выпускной газопровод (свеча); 6,6р – обводная линия группы или агрегата. Краны № 3, № 3 бис отсутствуют, так как их функцию выполняют краны № 6,№ 6р.

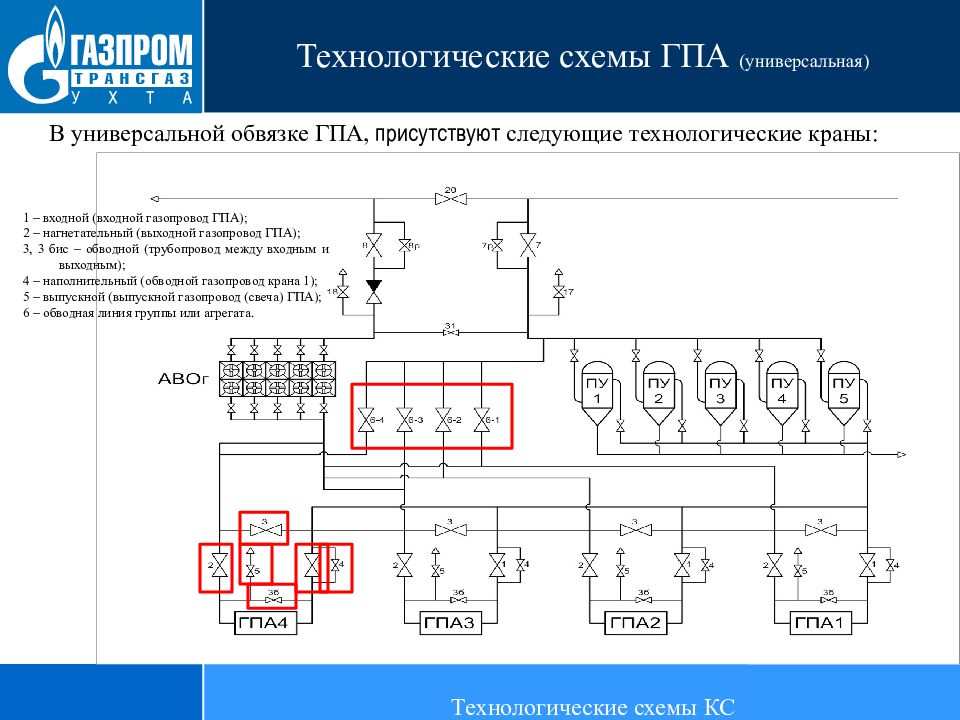

Технологические схемы КС В универсальной обвязке ГПА, присутствуют следующие технологические краны: 1 – входной (входной газопровод ГПА); 2 – нагнетательный (выходной газопровод ГПА); 3, 3 бис – обводной (трубопровод между входным и выходным); 4 – наполнительный (обводной газопровод крана 1); 5 – выпускной (выпускной газопровод (свеча) ГПА); 6 – обводная линия группы или агрегата.
