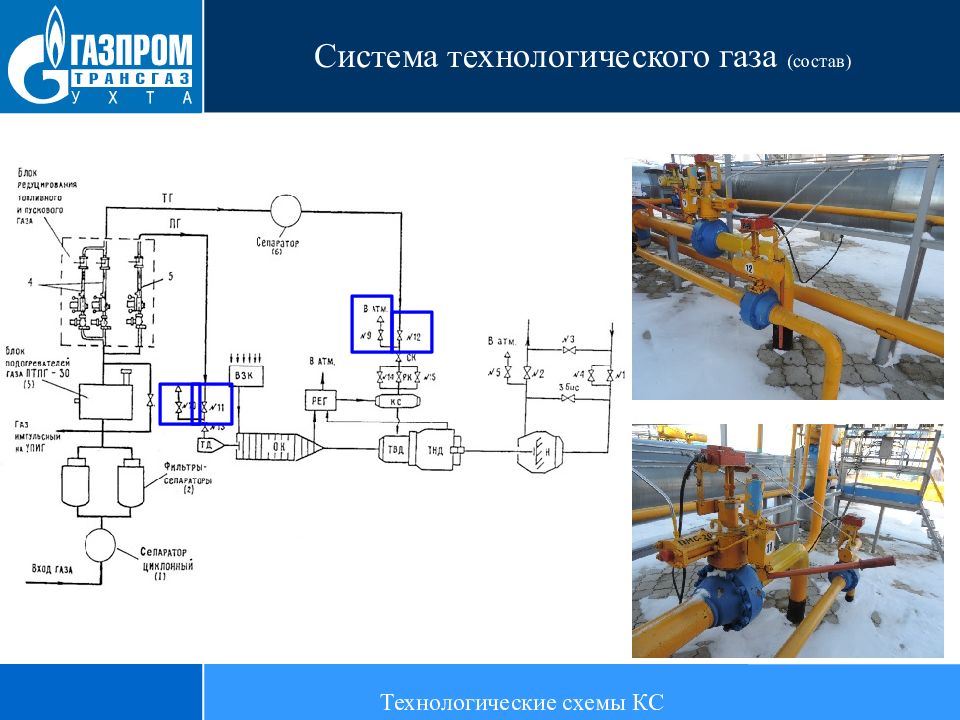

Система топливного, пускового и импульсного газа

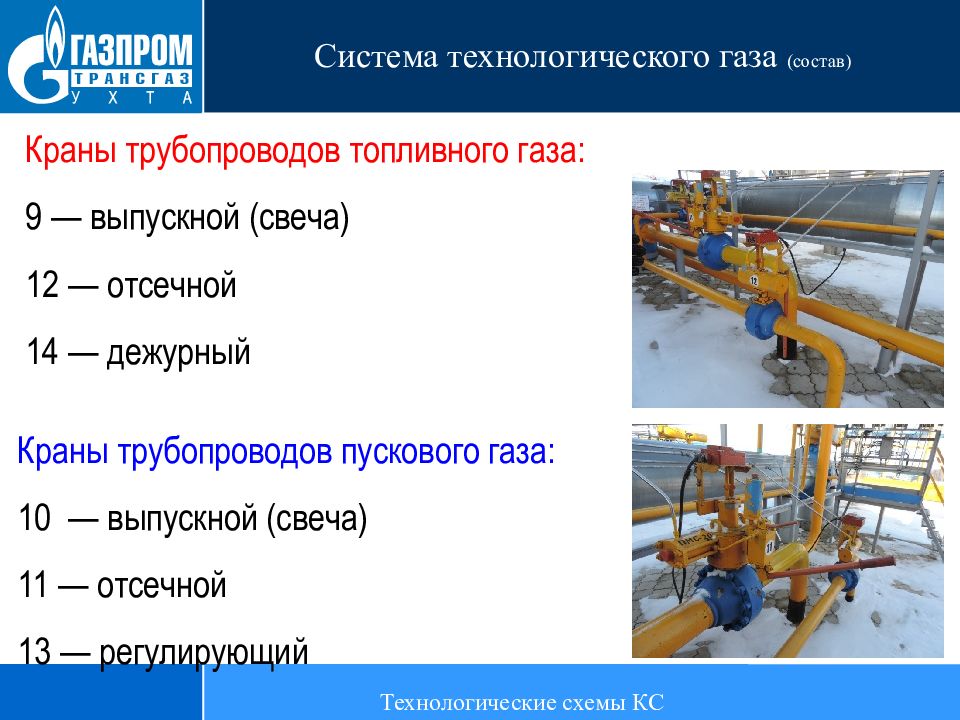

Краны трубопроводов топливного газа: 9 — выпускной (свеча) 12 — отсечной 14 — дежурный Краны трубопроводов пускового газа: 10 — выпускной (свеча) 11 — отсечной 13 — регулирующий Система технологического газа (состав) Технологические схемы КС
Технологические схемы КС

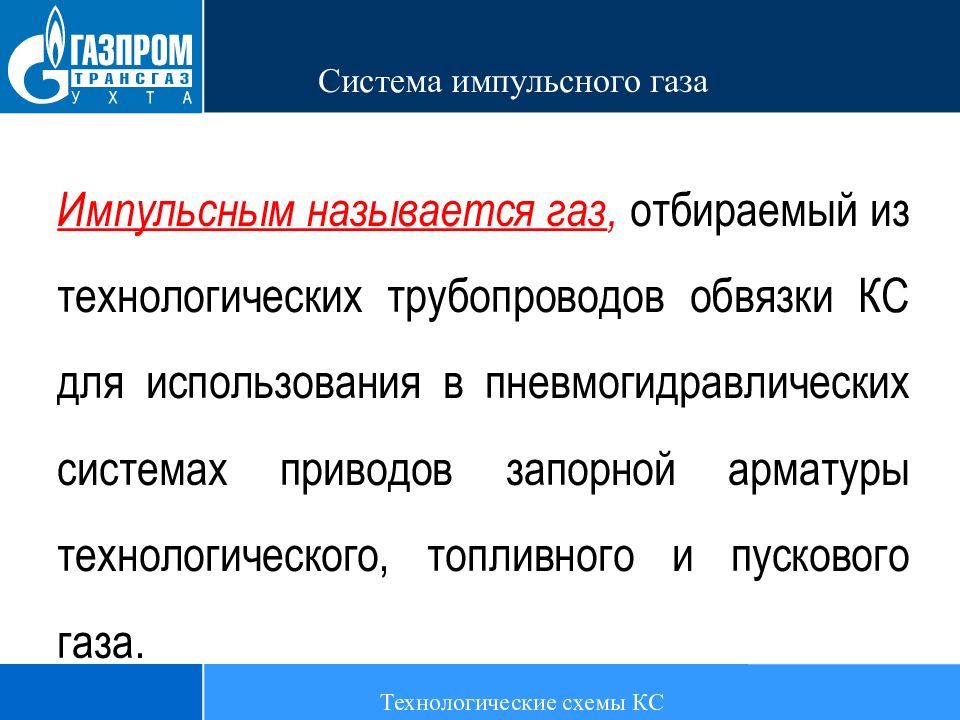

Импульсным называется газ, отбираемый из технологических трубопроводов обвязки КС для использования в пневмогидравлических системах приводов запорной арматуры технологического, топливного и пускового газа. Технологические схемы КС Система импульсного газа

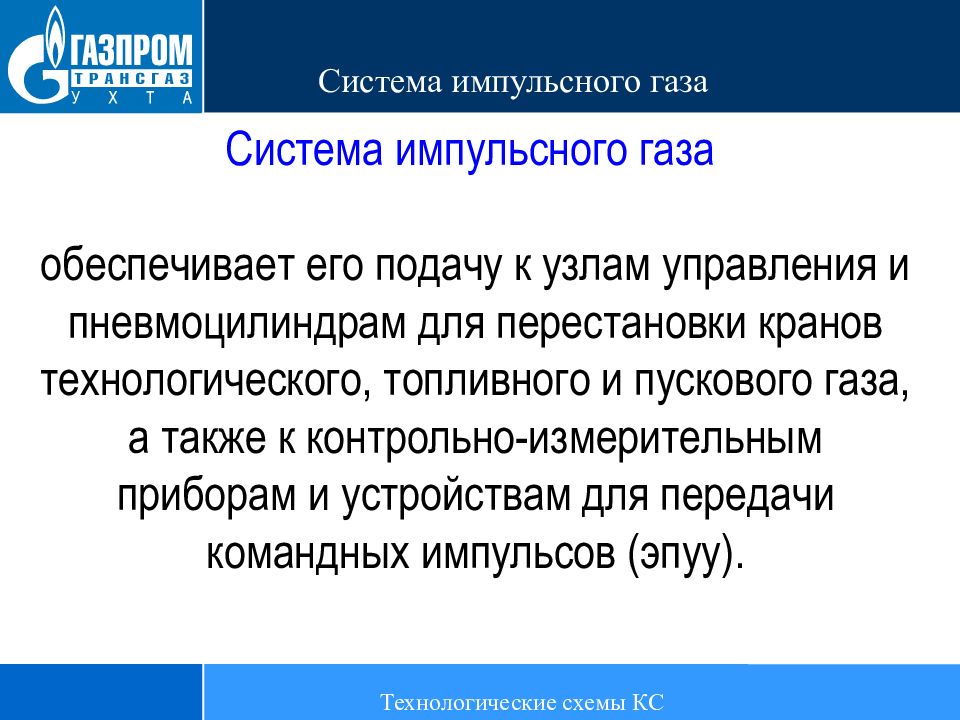

Технологические схемы КС Система импульсного газа Система импульсного газа обеспечивает его подачу к узлам управления и пневмоцилиндрам для перестановки кранов технологического, топливного и пускового газа, а также к контрольно-измерительным приборам и устройствам для передачи командных импульсов ( эпуу ).

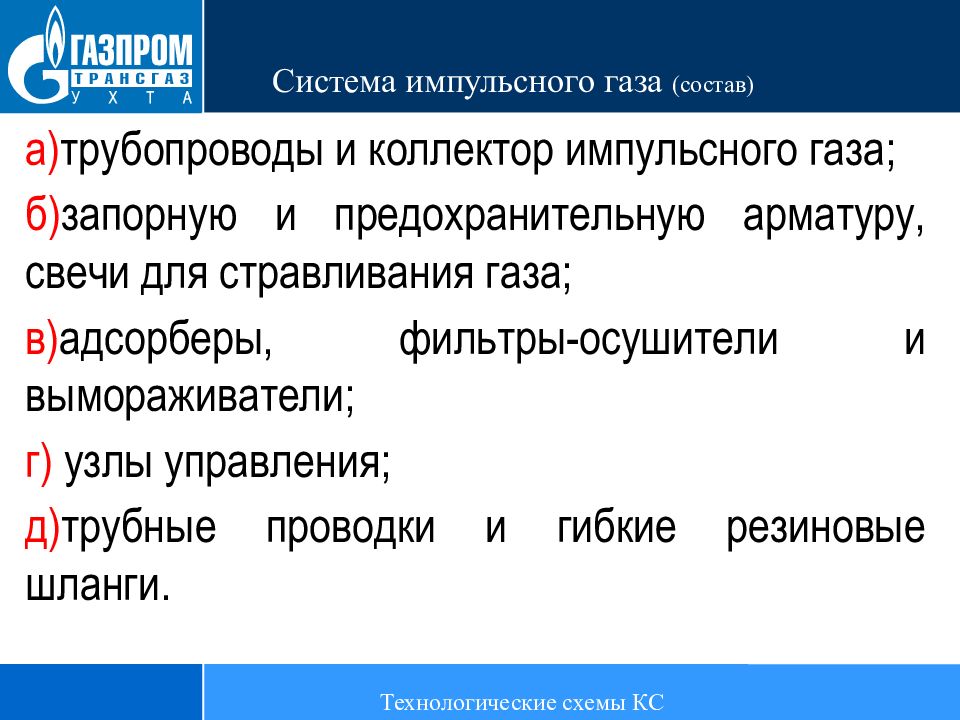

Технологические схемы КС Система импульсного газа (состав) а) трубопроводы и коллектор импульсного газа; б) запорную и предохранительную арматуру, свечи для стравливания газа; в) адсорберы, фильтры-осушители и вымораживатели; г) узлы управления; д ) трубные проводки и гибкие резиновые шланги.

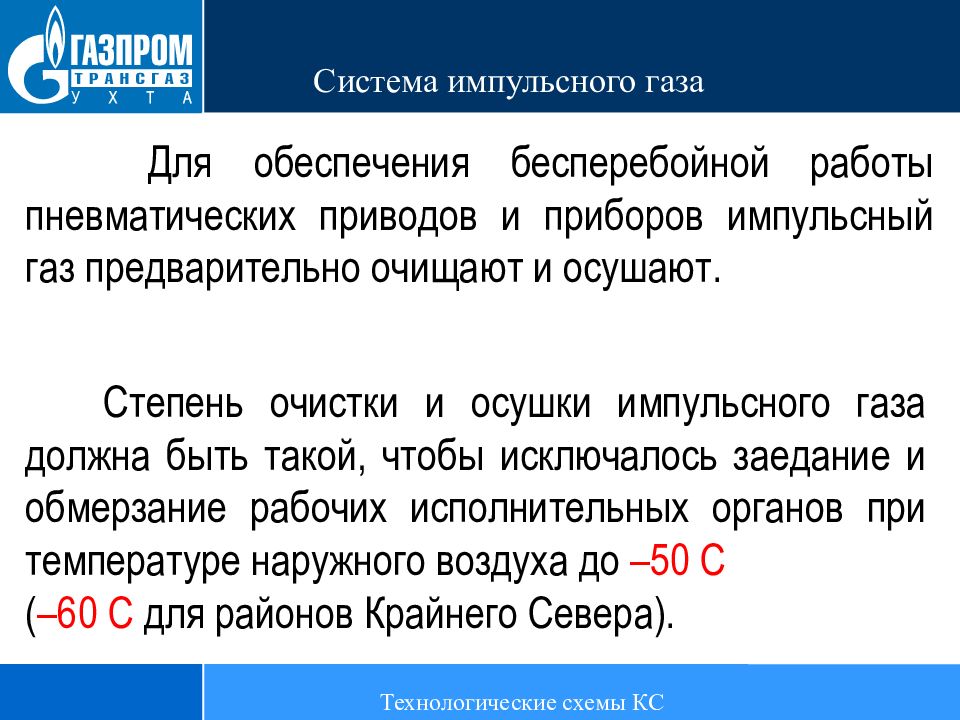

Технологические схемы КС Система импульсного газа Для обеспечения бесперебойной работы пневматических приводов и приборов импульсный газ предварительно очищают и осушают. Степень очистки и осушки импульсного газа должна быть такой, чтобы исключалось заедание и обмерзание рабочих исполнительных органов при температуре наружного воздуха до –50 С ( –60 С для районов Крайнего Севера).

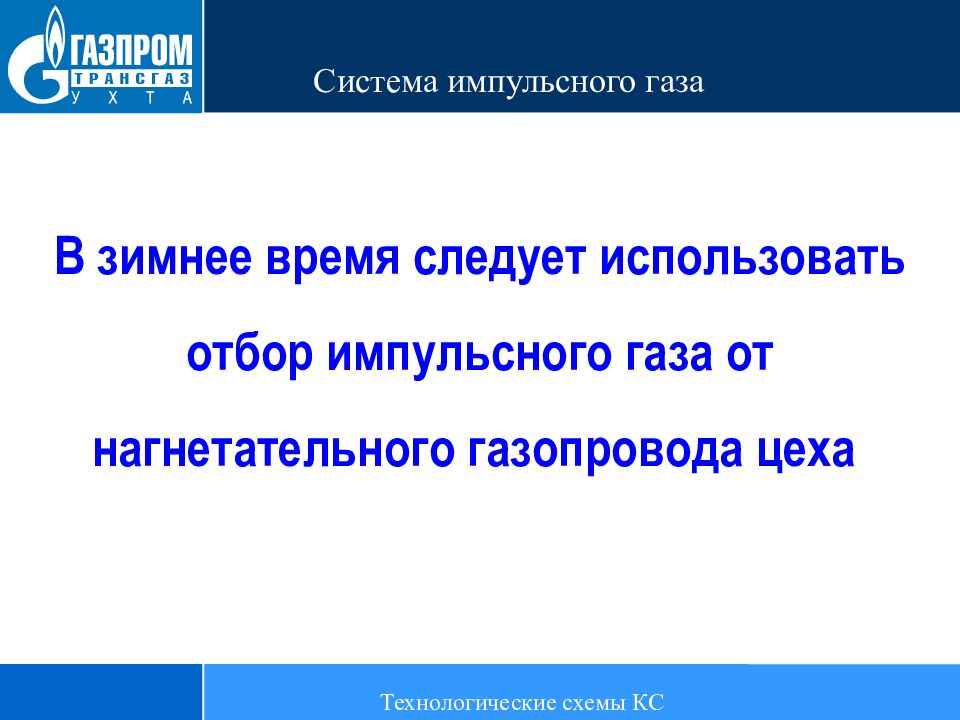

Технологические схемы КС Система импульсного газа В зимнее время следует использовать отбор импульсного газа от нагнетательного газопровода цеха

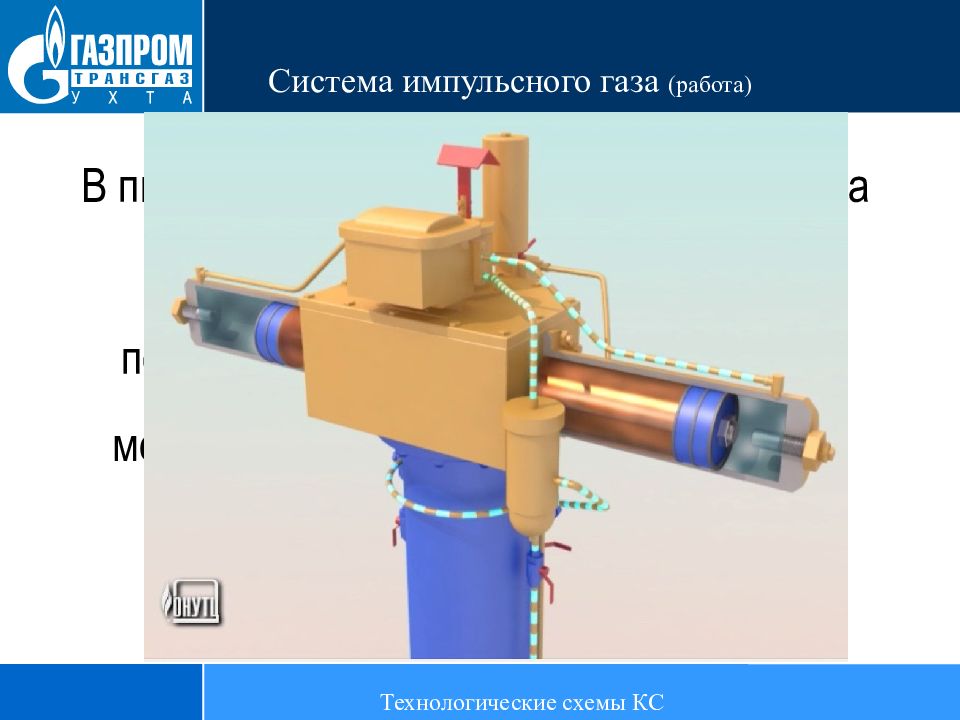

Технологические схемы КС Система импульсного газа (работа) В пневмогидравлической системе привода крана происходит преобразование потенциальной энергии сжатого газа в механическую работу по перемещению запорного шарового узла

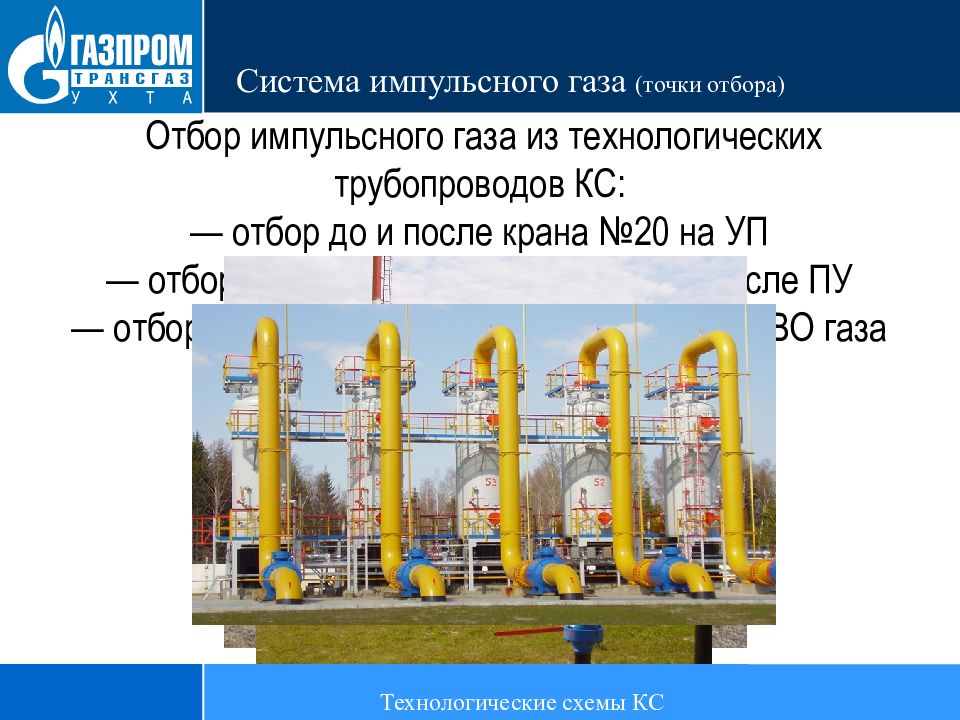

Технологические схемы КС Система импульсного газа (точки отбора) Отбор импульсного газа из технологических трубопроводов КС: — отбор до и после крана №20 на УП — отбор из входного трубопровода КС после ПУ — отбор из выходного трубопровода КС до АВО газа
Технологические схемы КС Система импульсного газа (точки отбора)

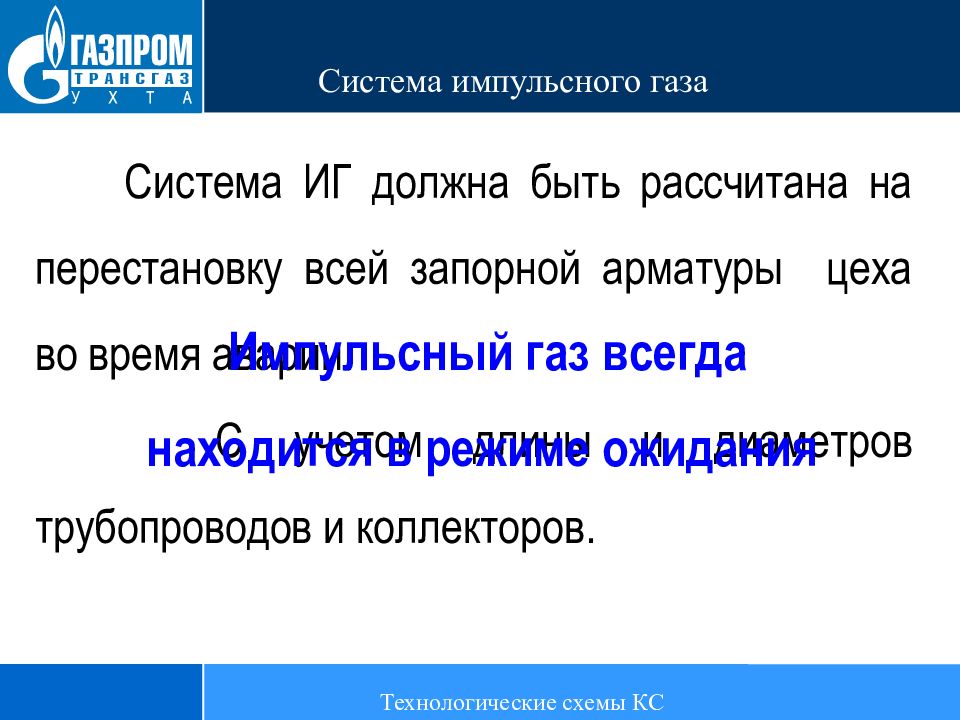

Технологические схемы КС Система импульсного газа Система ИГ должна быть рассчитана на перестановку всей запорной арматуры цеха во время аварии. С учетом длины и диаметров трубопроводов и коллекторов. Импульсный газ всегда находится в режиме ожидания
Система топливного и пускового газа предназначена для очистки, осушки и поддержания требуемого (давление, температура и расхода газа) перед подачей его в камеру сгорания и на пусковое устройство (ВС или турбодетандер). Технологические схемы КС Система топливного и пускового газа

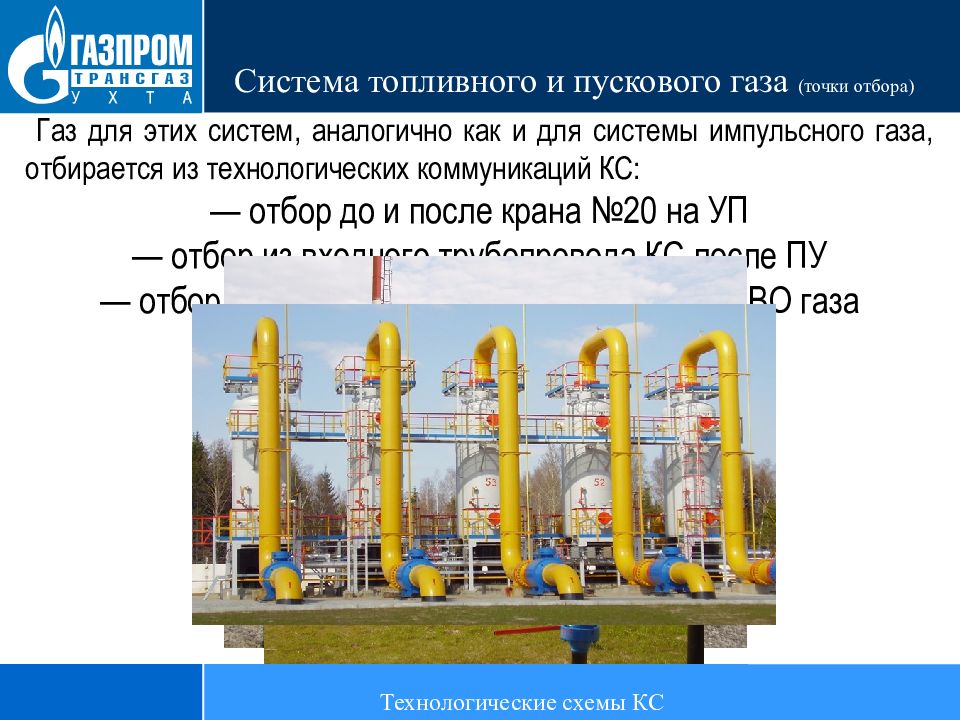

Технологические схемы КС Система топливного и пускового газа (точки отбора) Газ для этих систем, аналогично как и для системы импульсного газа, отбирается из технологических коммуникаций КС: — отбор до и после крана №20 на УП — отбор из входного трубопровода КС после ПУ — отбор из выходного трубопровода КС до АВО газа

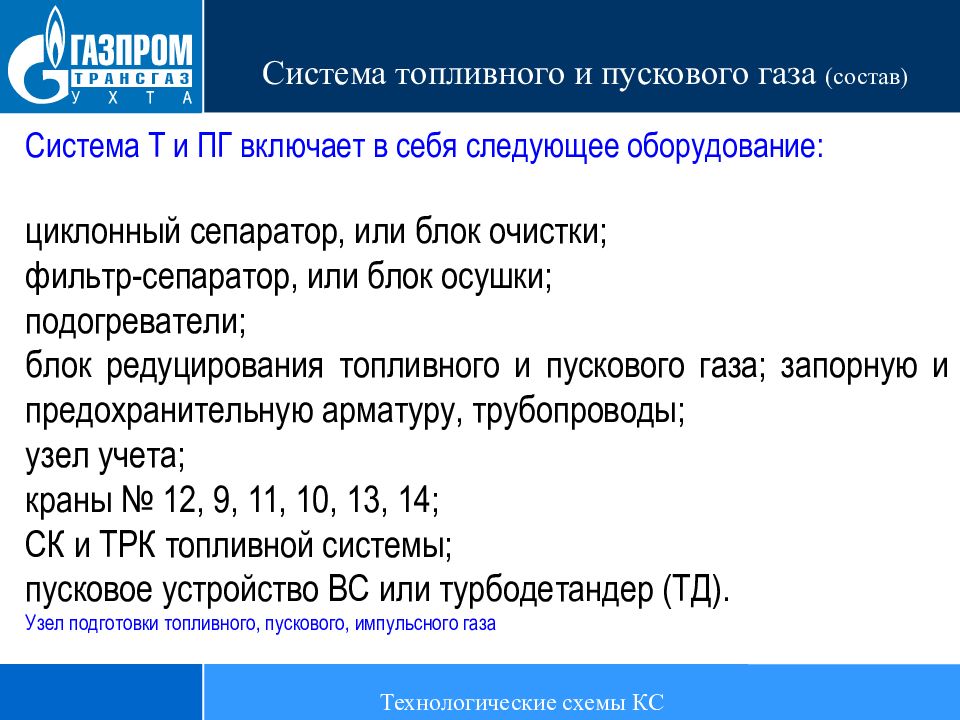

Система Т и ПГ включает в себя следующее оборудование: циклонный сепаратор, или блок очистки; фильтр-сепаратор, или блок осушки; подогреватели; блок редуцирования топливного и пускового газа; запорную и предохранительную арматуру, трубопроводы; узел учета; краны № 12, 9, 11, 10, 13, 14; СК и ТРК топливной системы; пусковое устройство ВС или турбодетандер (ТД). Узел подготовки топливного, пускового, импульсного газа Технологические схемы КС Система топливного и пускового газа (состав)

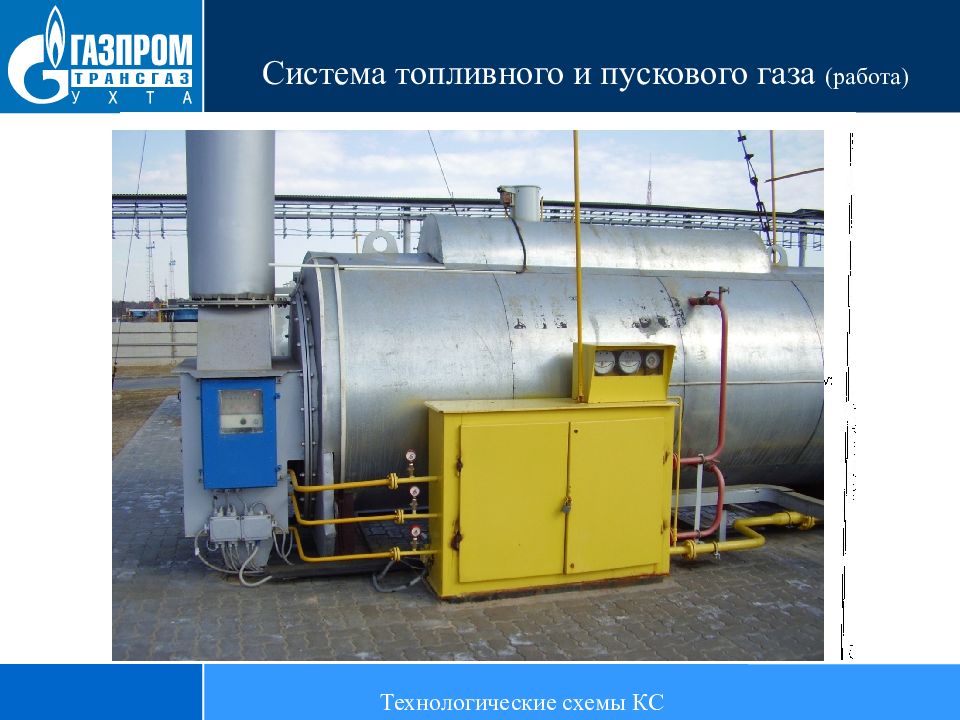

Технологические схемы КС Система топливного и пускового газа (работа)
СПАСИБО ЗА ВНИМАНИЕ Инженер Вологодского отделения ОП УПЦ Комаров Павел Витальевич Тел. : 50-264 17 НАЗВАНИЕ ПРЕЗЕНТАЦИИ
