1/82

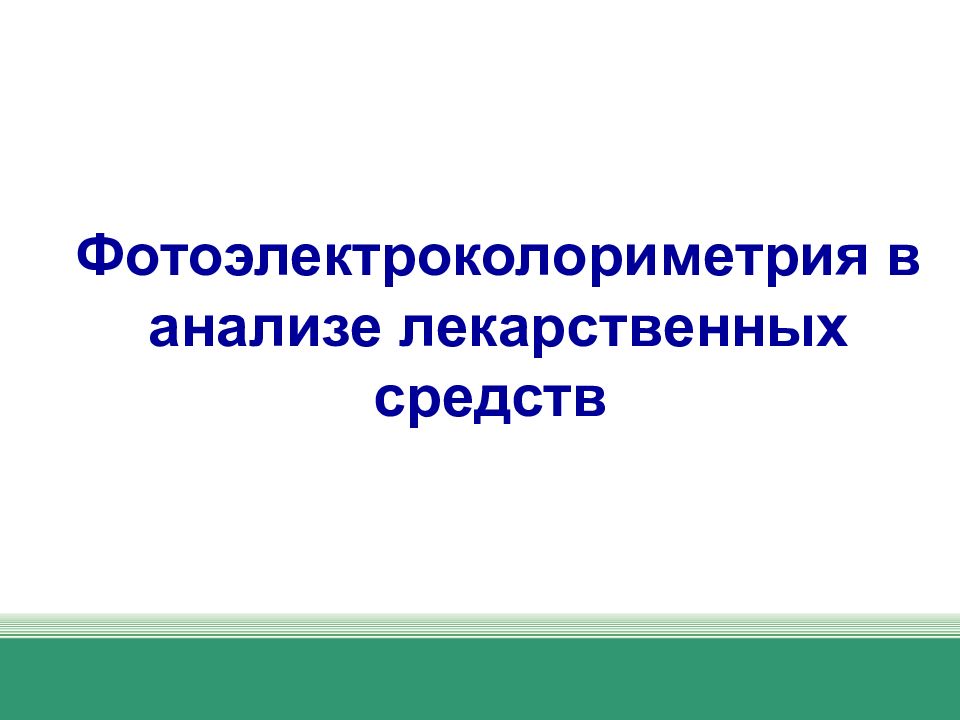

Первый слайд презентации

Изображение слайда

Слайд 2

ИНСТРУМЕНТАЛЬНЫЕ МЕТОДЫ АНАЛИЗА Спектроскопические (оптические) Хроматографические Электрохимические

Изображение слайда

Слайд 3

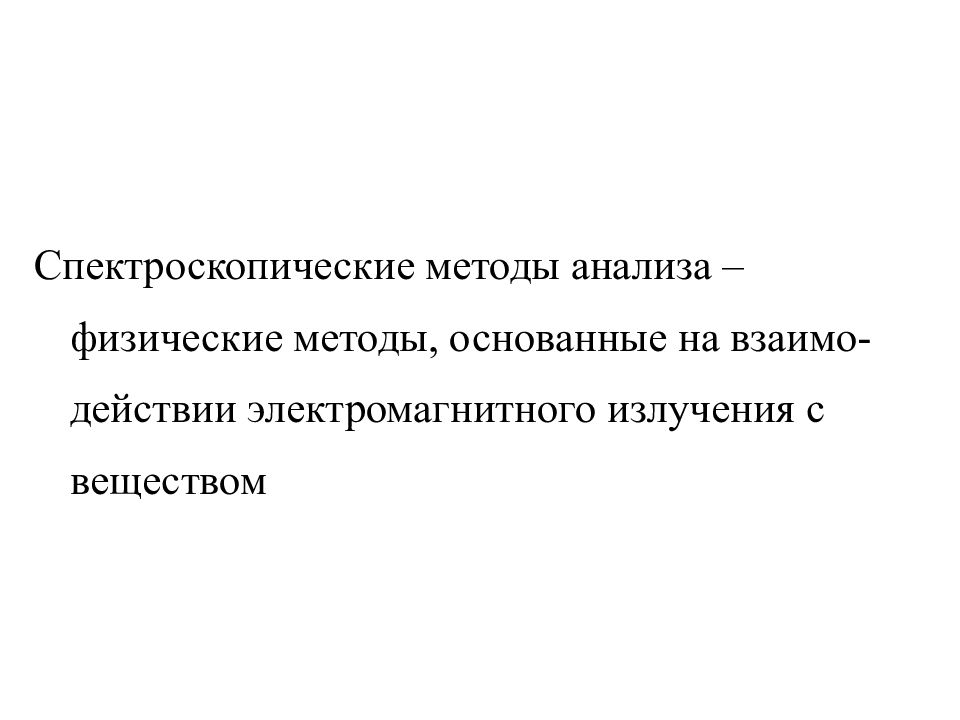

Спектроскопические методы анализа – физические методы, основанные на взаимо-действии электромагнитного излучения с веществом

Изображение слайда

Слайд 4

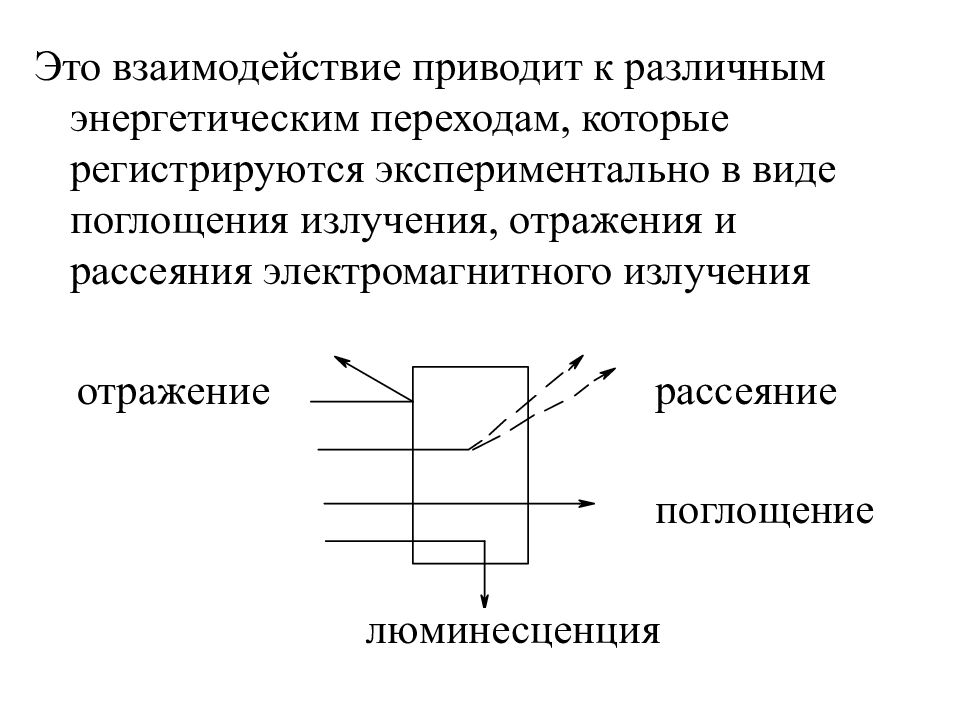

Это взаимодействие приводит к различным энергетическим переходам, которые регистрируются экспериментально в виде поглощения излучения, отражения и рассеяния электромагнитного излучения отражение рассеяние поглощение люминесценция

Изображение слайда

Слайд 5

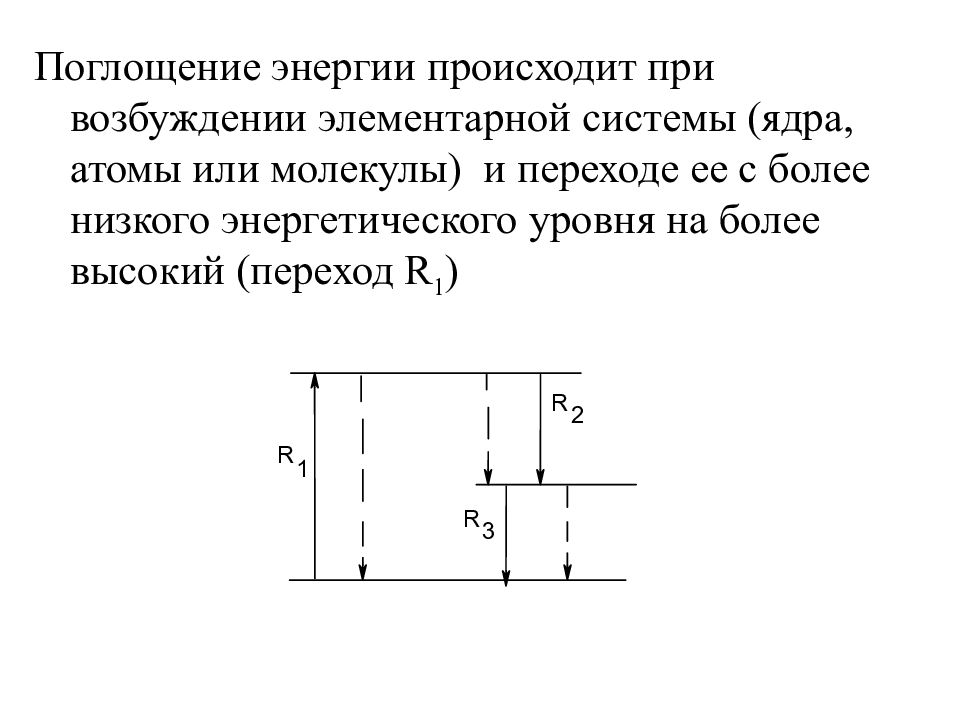

Поглощение энергии происходит при возбуждении элементарной системы (ядра, атомы или молекулы) и переходе ее с более низкого энергетического уровня на более высокий (переход R 1 )

Изображение слайда

Слайд 6

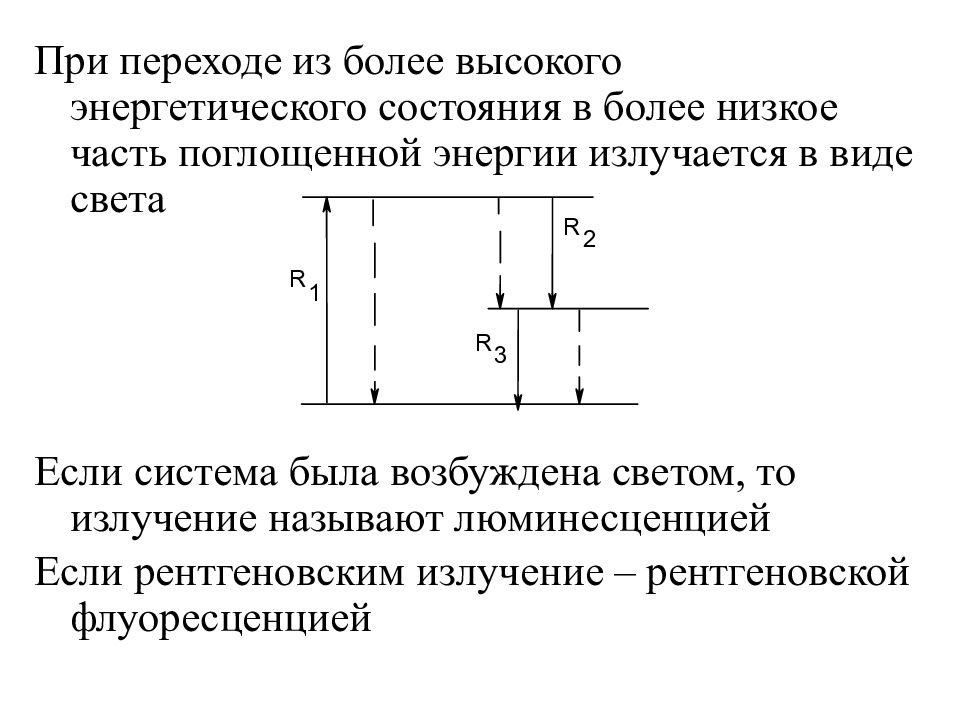

При переходе из более высокого энергетического состояния в более низкое часть поглощенной энергии излучается в виде света Если система была возбуждена светом, то излучение называют люминесценцией Если рентгеновским излучение – рентгеновской флуоресценцией

Изображение слайда

Слайд 7

Области энергий электромагнитного излучения, соответствующие им методы анализы и процессы,лежащие в их основе Область (метод)  Процесс Радиочастотная (ЯМР, ЭПР) 10 1 – 10 – 1 м Изменение спинов ядер и электронов Микроволновая 10 – 1 – 10 – 3 м Изменение вращательных состояний

Изображение слайда

Слайд 8

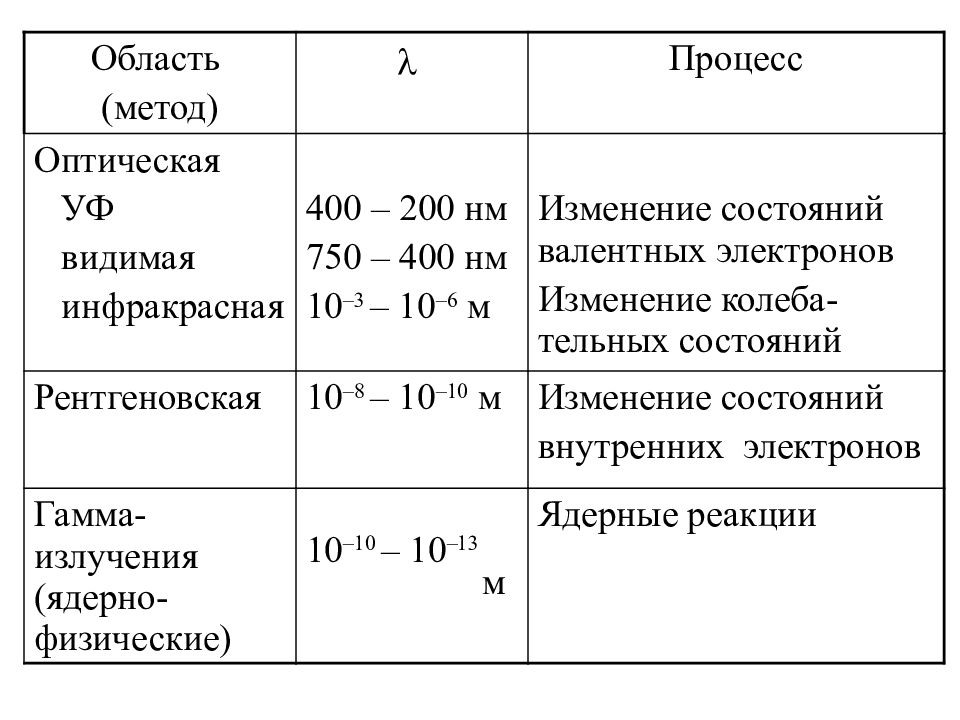

Область (метод)  Процесс Оптическая УФ видимая инфракрасная 400 – 200 нм 750 – 400 нм 10 – 3 – 10 – 6 м Изменение состояний валентных электронов Изменение колеба-тельных состояний Рентгеновская 10 – 8 – 10 – 10 м Изменение состояний внутренних электронов Гамма-излучения (ядерно-физические) 10 – 10 – 10 – 13 м Ядерные реакции

Изображение слайда

Слайд 9

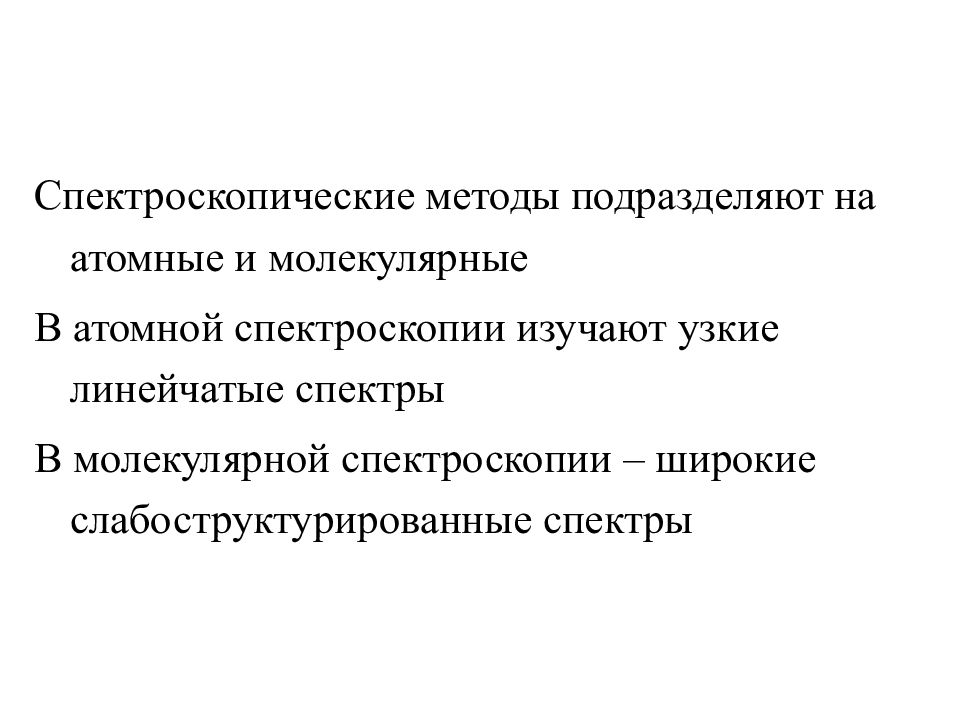

Спектроскопические методы подразделяют на атомные и молекулярные В атомной спектроскопии изучают узкие линейчатые спектры В молекулярной спектроскопии – широкие слабоструктурированные спектры

Изображение слайда

Слайд 10

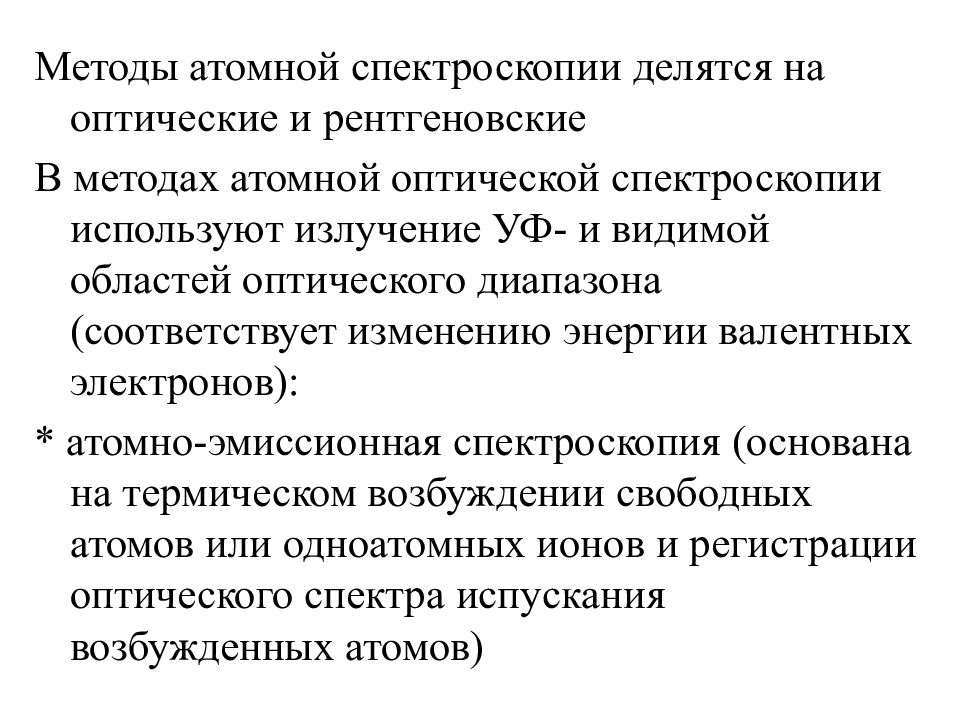

Методы атомной спектроскопии делятся на оптические и рентгеновские В методах атомной оптической спектроскопии используют излучение УФ- и видимой областей оптического диапазона (соответствует изменению энергии валентных электронов): * атомно-эмиссионная спектроскопия (основана на термическом возбуждении свободных атомов или одноатомных ионов и регистрации оптического спектра испускания возбужденных атомов)

Изображение слайда

Слайд 11

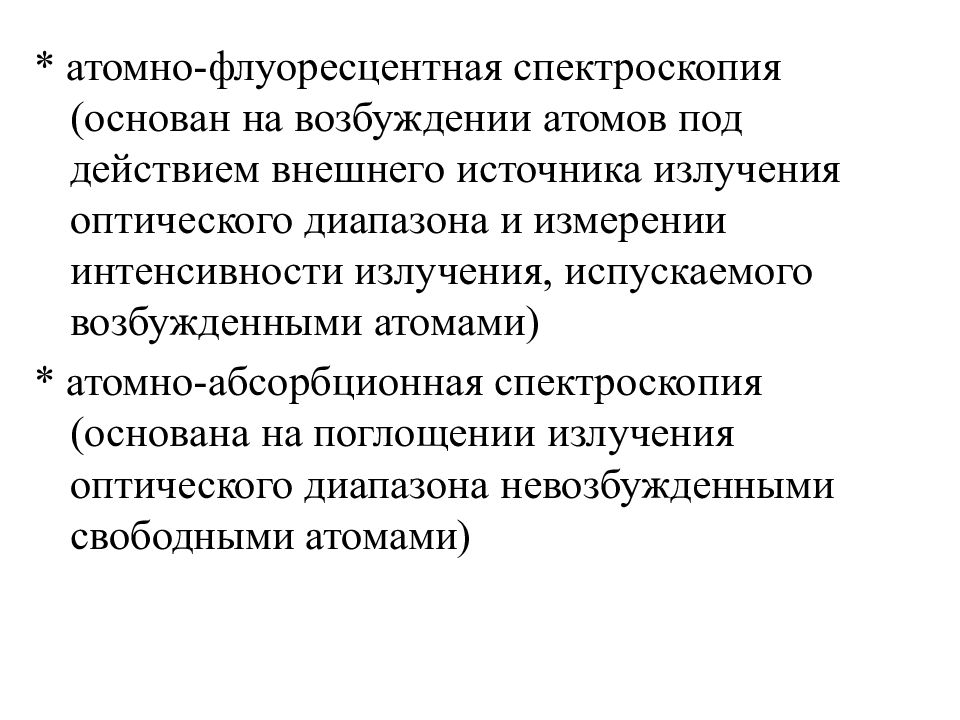

* атомно-флуоресцентная спектроскопия (основан на возбуждении атомов под действием внешнего источника излучения оптического диапазона и измерении интенсивности излучения, испускаемого возбужденными атомами) * атомно-абсорбционная спектроскопия (основана на поглощении излучения оптического диапазона невозбужденными свободными атомами)

Изображение слайда

Слайд 12

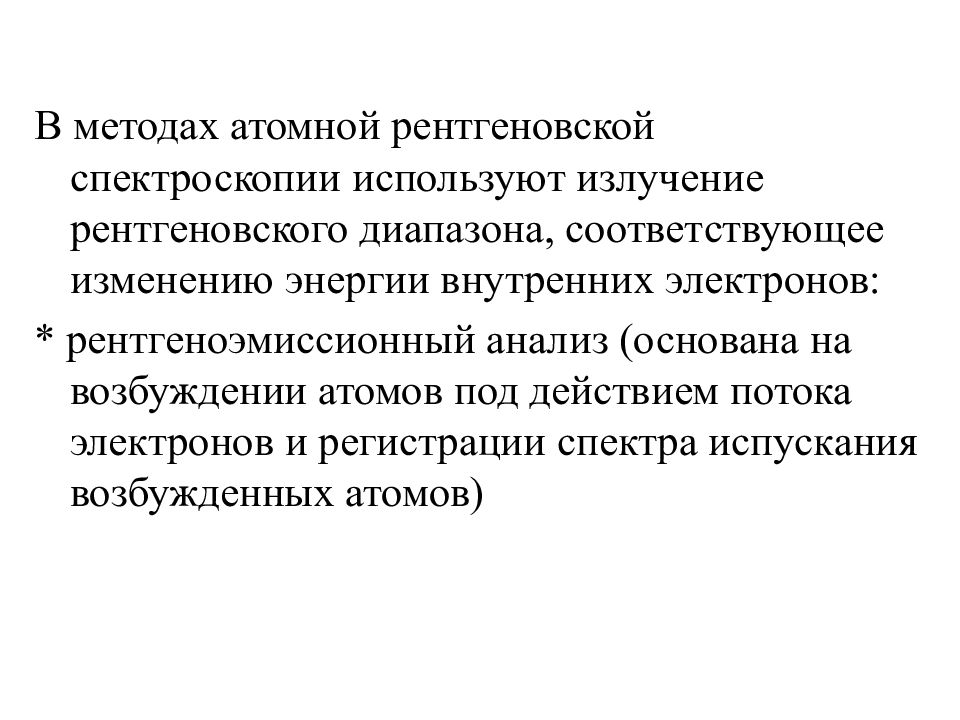

В методах атомной рентгеновской спектроскопии используют излучение рентгеновского диапазона, соответствующее изменению энергии внутренних электронов: * рентгеноэмиссионный анализ (основана на возбуждении атомов под действием потока электронов и регистрации спектра испускания возбужденных атомов)

Изображение слайда

Слайд 13

* рентгенофлуоресцентный анализ (основан на возбуждении атомов под действием внешнего источника излучения рентгеновского диапазона и измерении интенсивности излучения, испускаемого возбужденными атомами) * рентгеноабсорбционный анализ (основана на поглощении излучения рентгеновского диапазона невозбужденными свободными атомами)

Изображение слайда

Слайд 14

К молекулярной спектроскопии относятся: - абсорбционная спектроскопия в УФ- и видимой областях (основан на измерении поглощения света молекулами или ионами) - инфракрасная спектроскопия (поглощеиние света в ИК области) и спектроскопия комбинационного рассеяния (основана на облучении вещества светом УФ- или видимого диапазона, молекулы вещества поляризуются и рассеивают свет)

Изображение слайда

Слайд 15

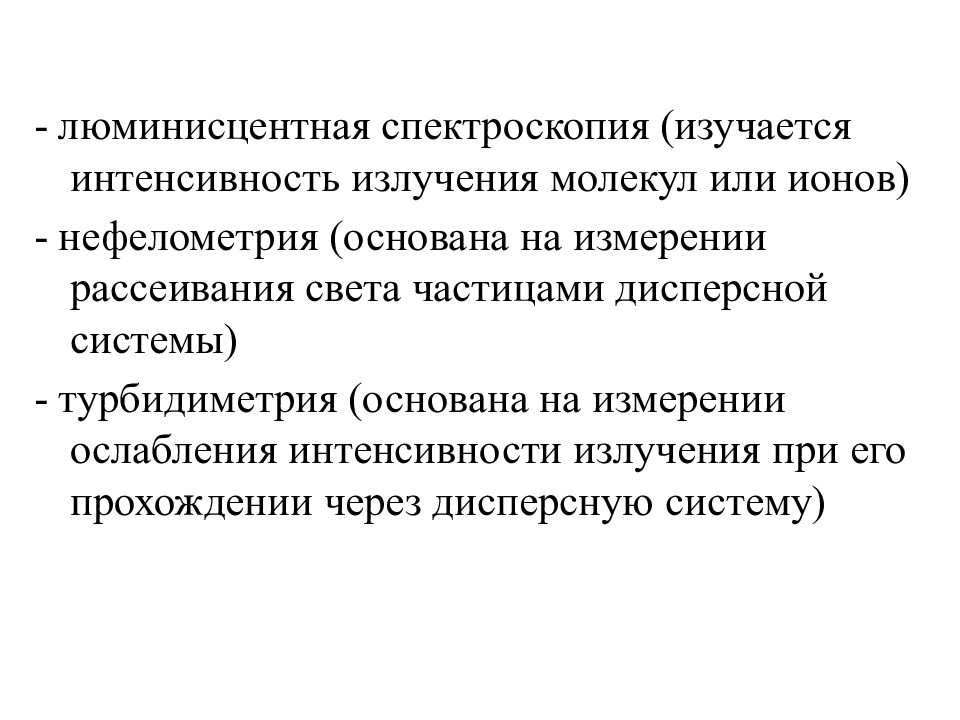

- люминисцентная спектроскопия (изучается интенсивность излучения молекул или ионов) - нефелометрия (основана на измерении рассеивания света частицами дисперсной системы) - турбидиметрия (основана на измерении ослабления интенсивности излучения при его прохождении через дисперсную систему)

Изображение слайда

Слайд 16

Молекулярная абсорбционная спектроскопия в УФ- и видимой областях спектра называют спектрофотометрией Спектрофотометрия основана на избирательном поглощении света молекулами или ионами анализируемого вещества в оптическом диапазоне длин волн: УФ область : 200 – 380 нм Видимая область: 380 – 750 нм Ближняя ИК область: 750 – 2500 нм

Изображение слайда

Слайд 17

Единицами измерения поглощения служат оптическая плотность А или светопропускание Т Пусть мы имеем раствор, через который проходит поток света: I o – интенсивность падающего светового потока I i – интенсивность светового потока, прошедшего через раствор

Изображение слайда

Слайд 18

I i Тогда —— = Т измеряется в долях единицы I o (изменяется от 0 до 1) I i —— · 100 = Т измеряется в процентах I o (изменяется от 0 до 100) I o Оптическая плотность А = lg —— I i

Изображение слайда

Слайд 19

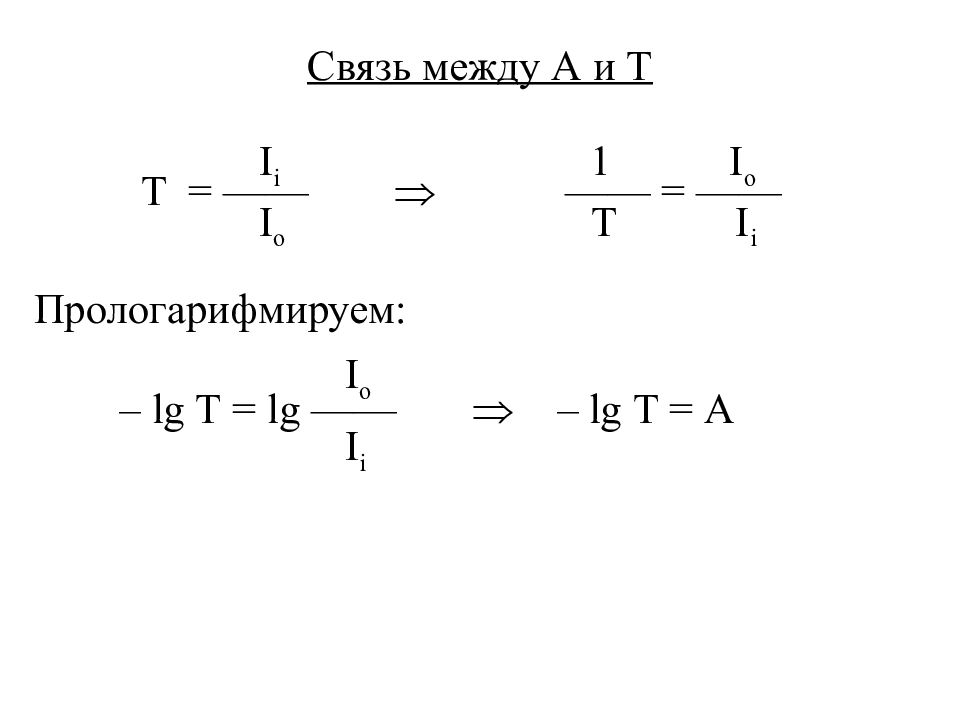

Связь между А и Т I i 1 I o Т = ——  —— = —— I o Т I i Прологарифмируем: I o – lg Т = lg ——  – lg Т = А I i

Изображение слайда

Слайд 20

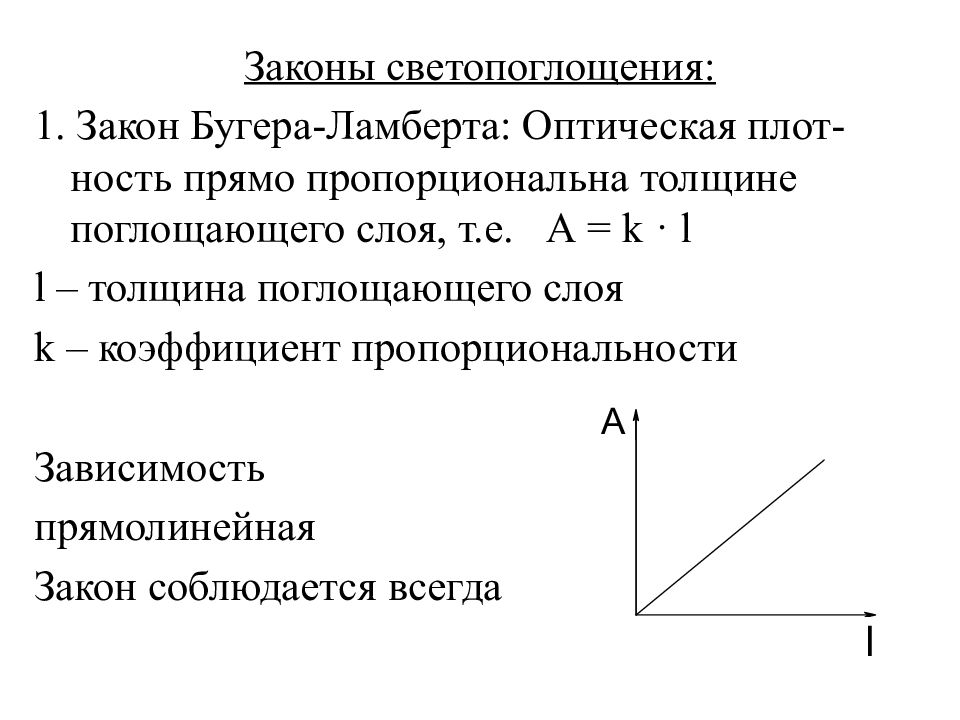

Законы светопоглощения: 1. Закон Бугера-Ламберта: Оптическая плот-ность прямо пропорциональна толщине поглощающего слоя, т.е. А = k · l l – толщина поглощающего слоя k – коэффициент пропорциональности Зависимость прямолинейная Закон соблюдается всегда

Изображение слайда

Слайд 21

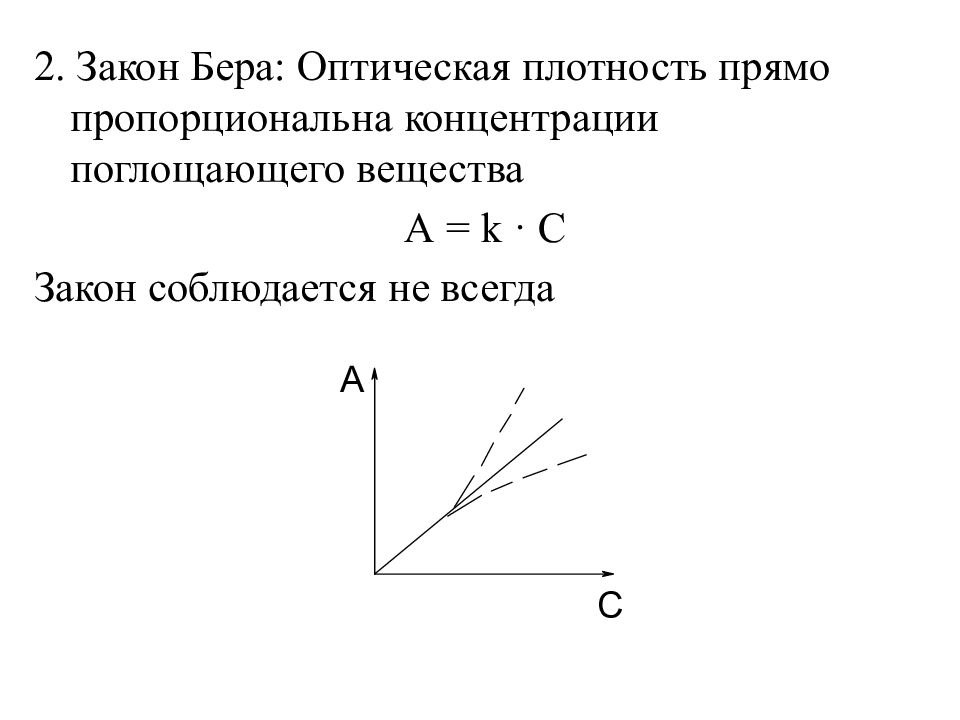

2. Закон Бера: Оптическая плотность прямо пропорциональна концентрации поглощающего вещества А = k · С Закон соблюдается не всегда

Изображение слайда

Слайд 22

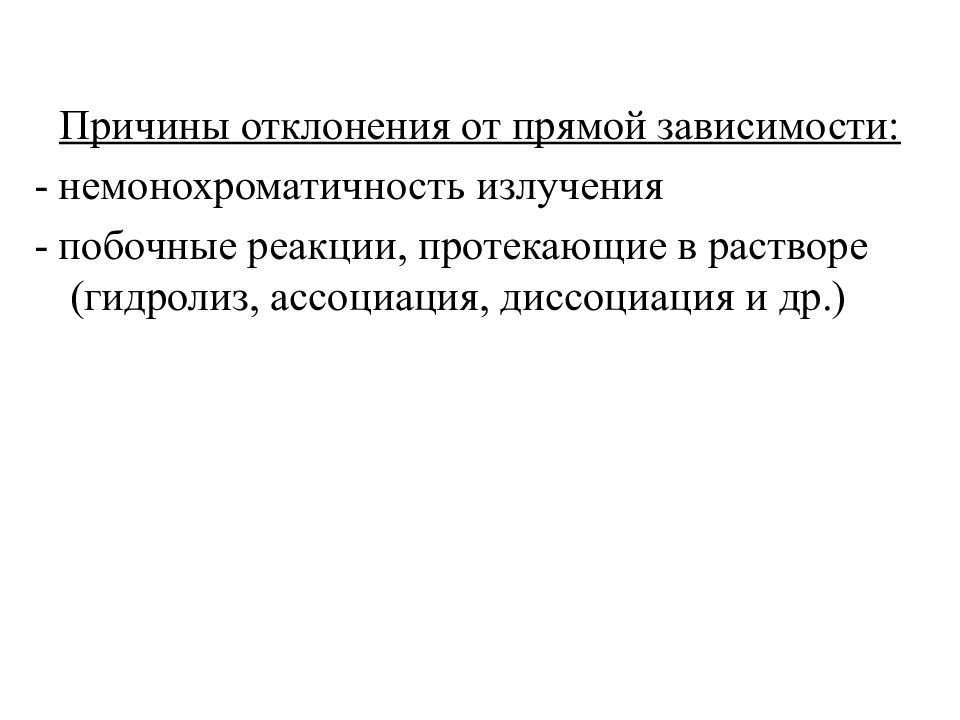

Причины отклонения от прямой зависимости: - немонохроматичность излучения - побочные реакции, протекающие в растворе (гидролиз, ассоциация, диссоциация и др.)

Изображение слайда

Слайд 23

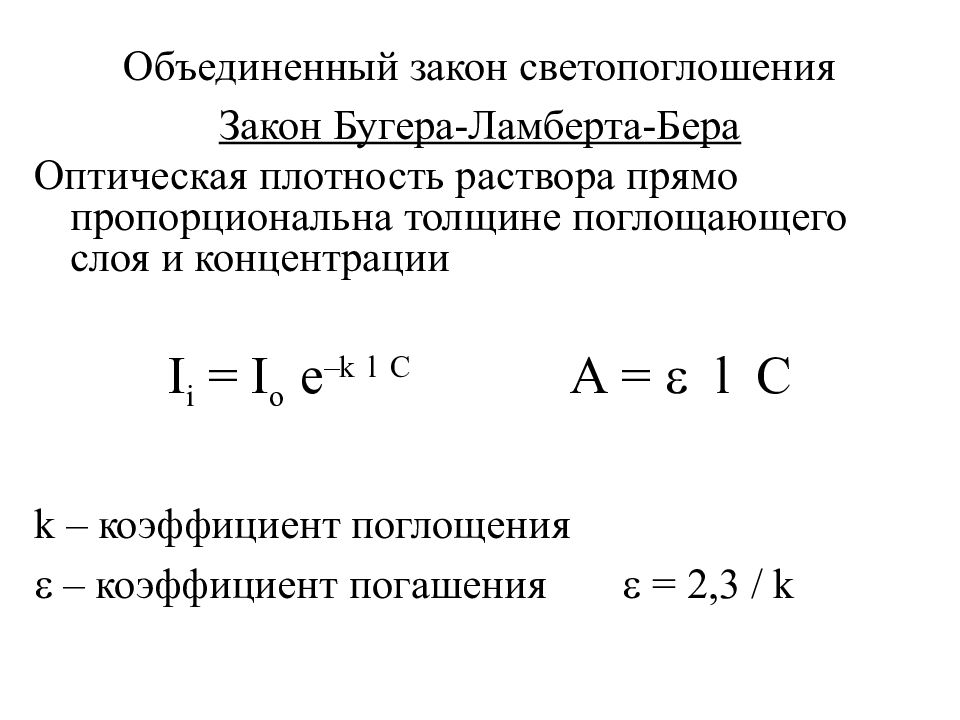

Объединенный закон светопоглошения Закон Бугера-Ламберта-Бера Оптическая плотность раствора прямо пропорциональна толщине поглощающего слоя и концентрации I i = I o e –k l C А =  l С k – коэффициент поглощения  – коэффициент погашения  = 2,3 / k

Изображение слайда

Слайд 24

Физический смысл: Удельный показатель погашения Е 1% - опти-ческая плотность 1% раствора при толщине поглощающего слоя 1 см Молярный показатель погашения  - оптичес-кая плотность одномолярного раствора при толщине поглощающего слоя 1 см

Изображение слайда

Слайд 25

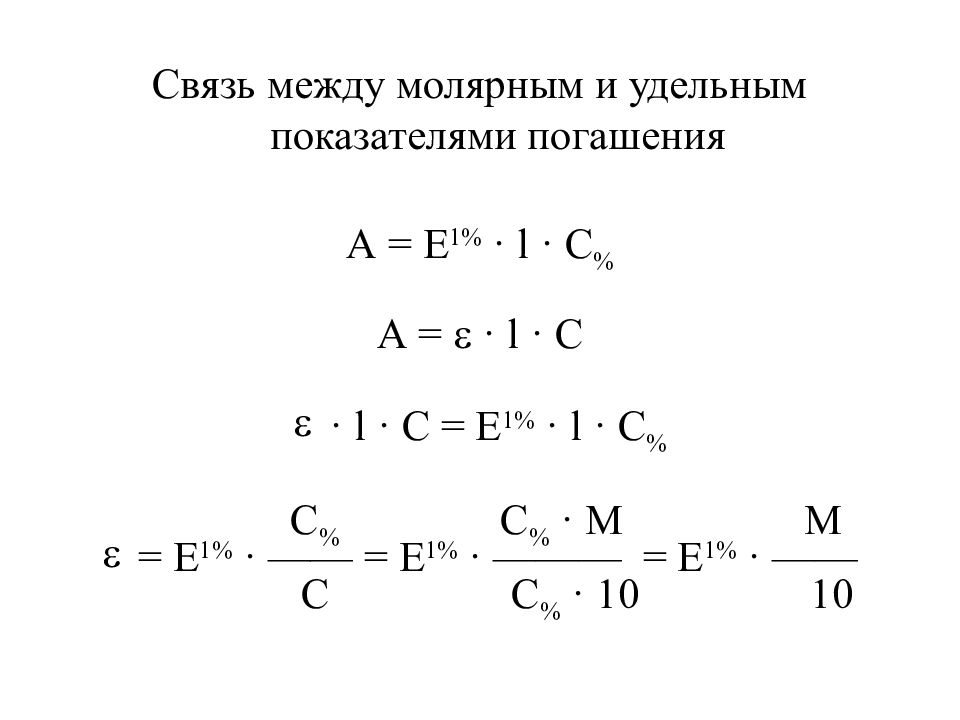

Связь между молярным и удельным показателями погашения А = Е 1% · l · С % А =  · l · С · l · С = Е 1% · l · С % С % С % · М М = Е 1% · —— = Е 1% · ——— = Е 1% · —— С С % · 10 10

Изображение слайда

Слайд 26

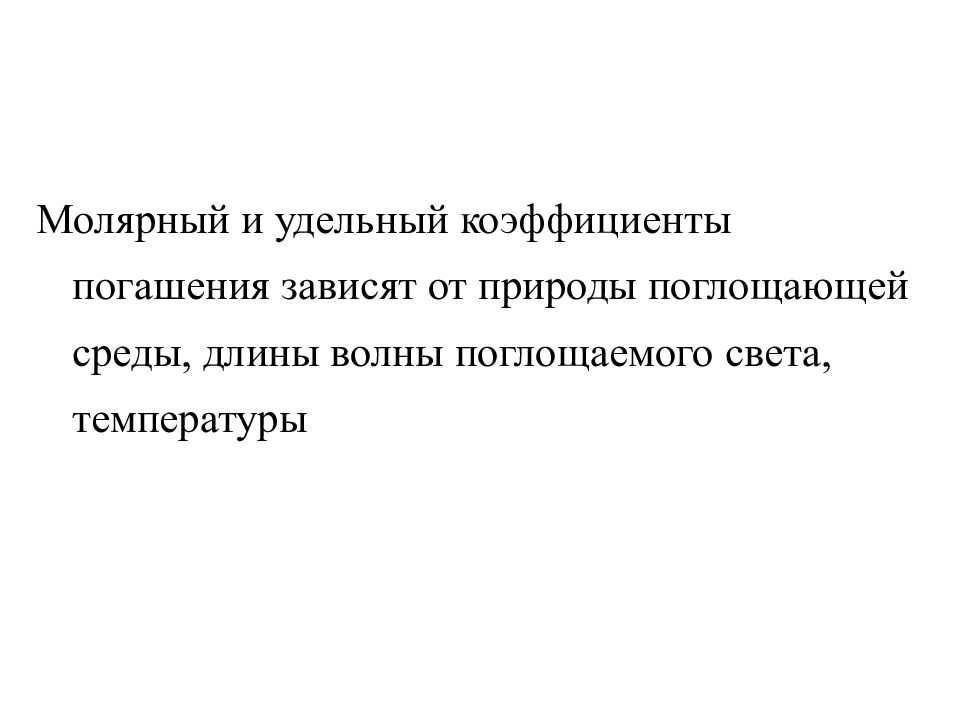

Молярный и удельный коэффициенты погашения зависят от природы поглощающей среды, длины волны поглощаемого света, температуры

Изображение слайда

Слайд 27

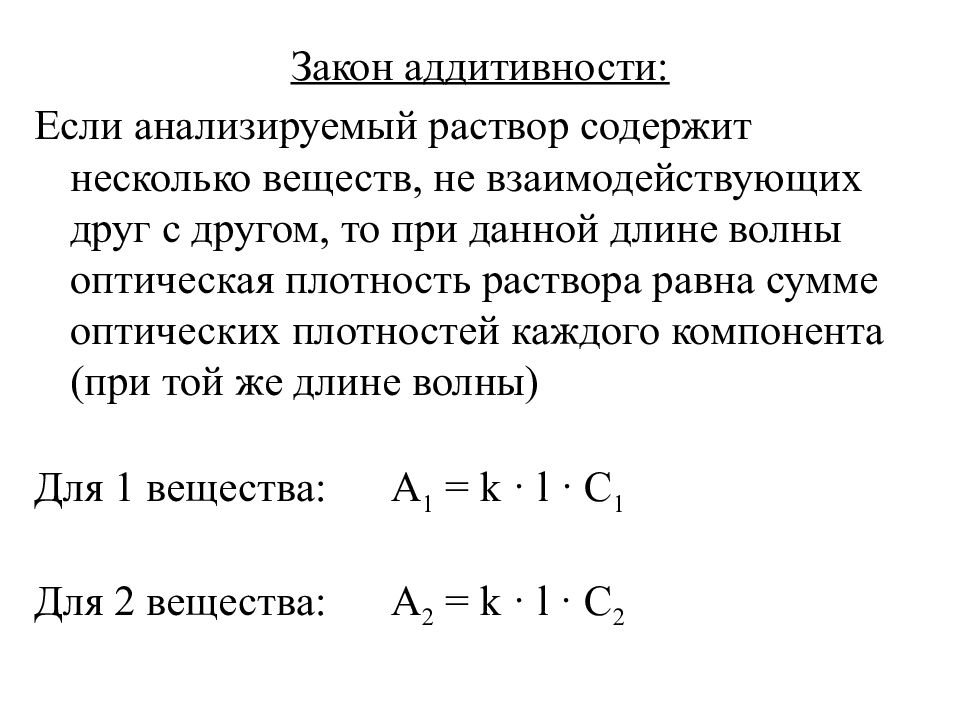

Закон аддитивности: Если анализируемый раствор содержит несколько веществ, не взаимодействующих друг с другом, то при данной длине волны оптическая плотность раствора равна сумме оптических плотностей каждого компонента (при той же длине волны) Для 1 вещества: А 1 = k · l · С 1 Для 2 вещества: А 2 = k · l · С 2

Изображение слайда

Слайд 28

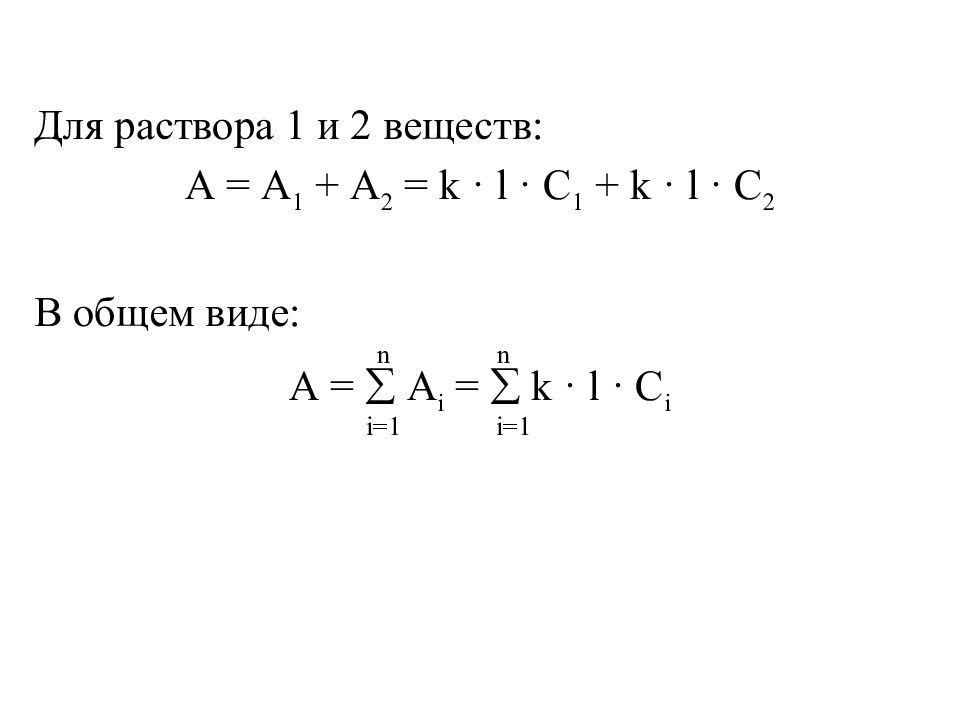

Для раствора 1 и 2 веществ: А = А 1 + А 2 = k · l · С 1 + k · l · С 2 В общем виде: n n А =  A i =  k · l · С i i=1 i=1

Изображение слайда

Слайд 29

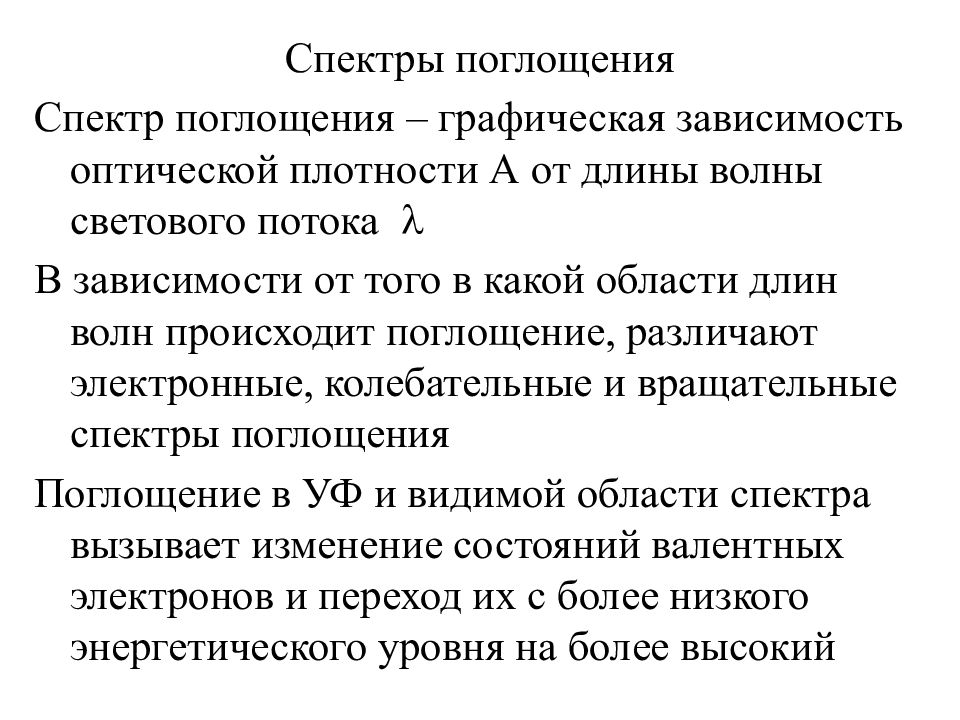

Спектры поглощения Спектр поглощения – графическая зависимость оптической плотности А от длины волны светового потока  В зависимости от того в какой области длин волн происходит поглощение, различают электронные, колебательные и вращательные спектры поглощения Поглощение в УФ и видимой области спектра вызывает изменение состояний валентных электронов и переход их с более низкого энергетического уровня на более высокий

Изображение слайда

Слайд 30

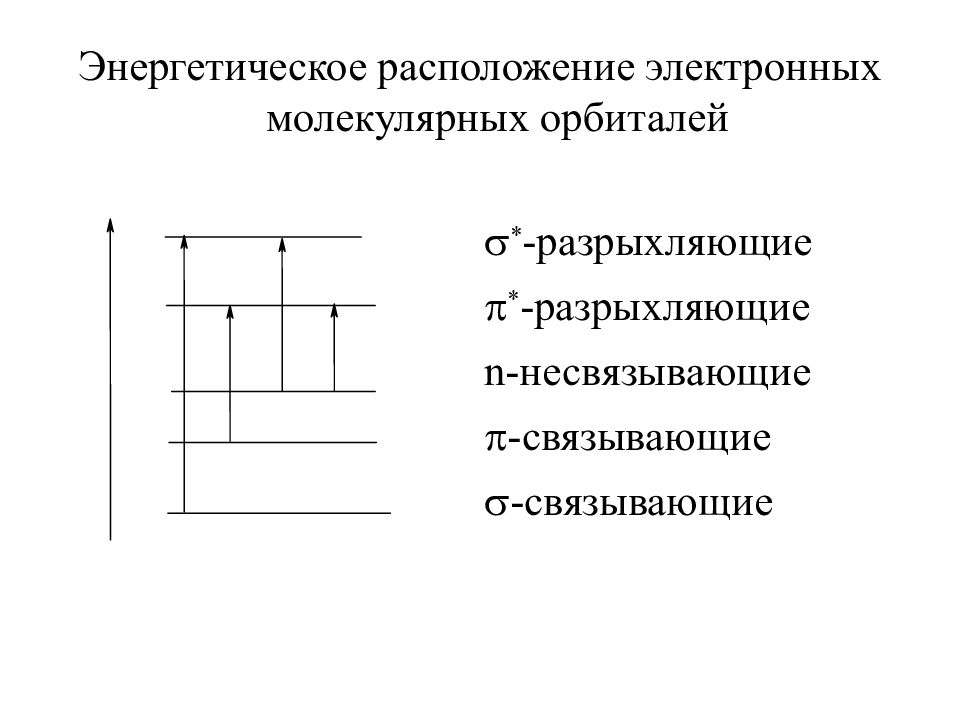

Энергетическое расположение электронных молекулярных орбиталей  * -разрыхляющие  * -разрыхляющие n -несвязывающие -связывающие  - связывающие

Изображение слайда

Слайд 31

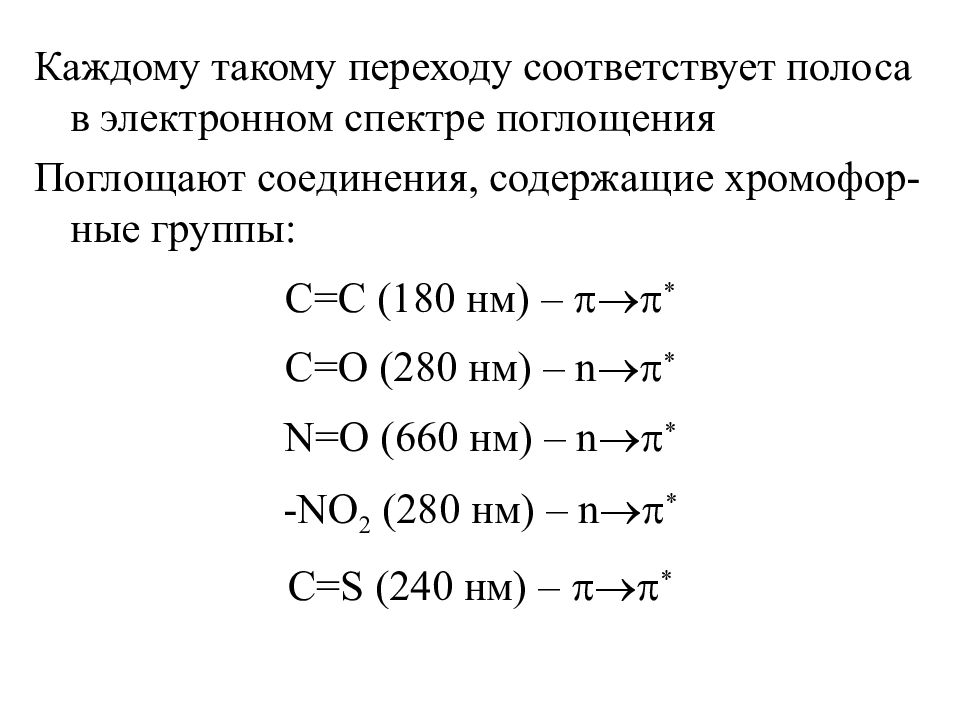

Каждому такому переходу соответствует полоса в электронном спектре поглощения Поглощают соединения, содержащие хромофор-ные группы: С=С (180 нм) –  * С=О (280 нм) – n  * N =О (660 нм) – n  * -NO 2 ( 280 нм) – n  * C=S (240 нм) –  *

Изображение слайда

Слайд 32

Полоса поглощения в спектре  max  h  max

Изображение слайда

Слайд 33

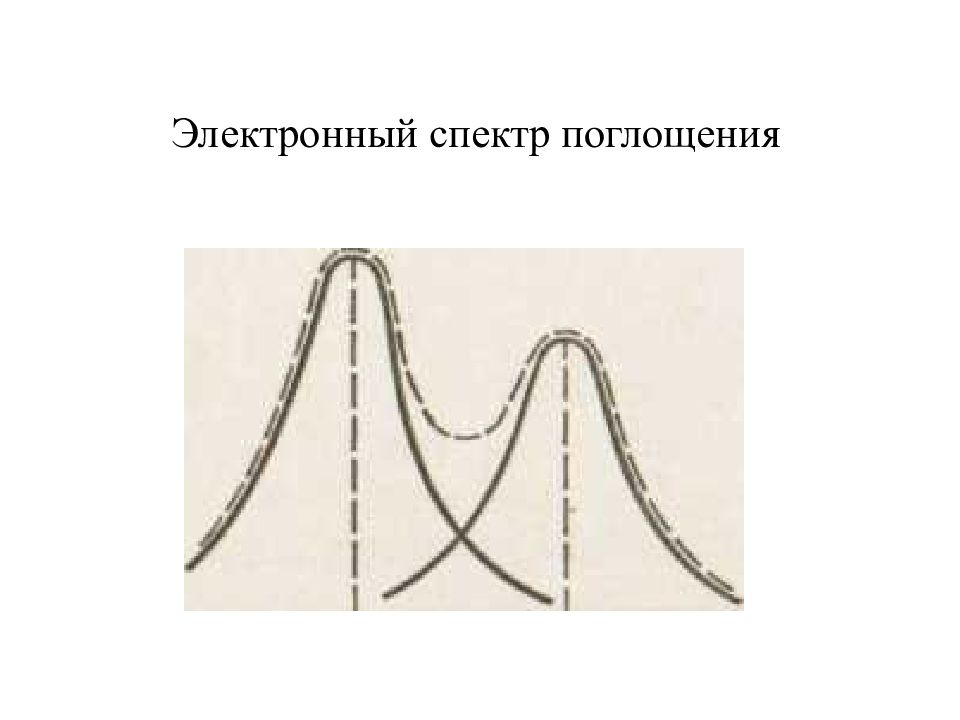

Электронный спектр поглощения

Изображение слайда

Слайд 34

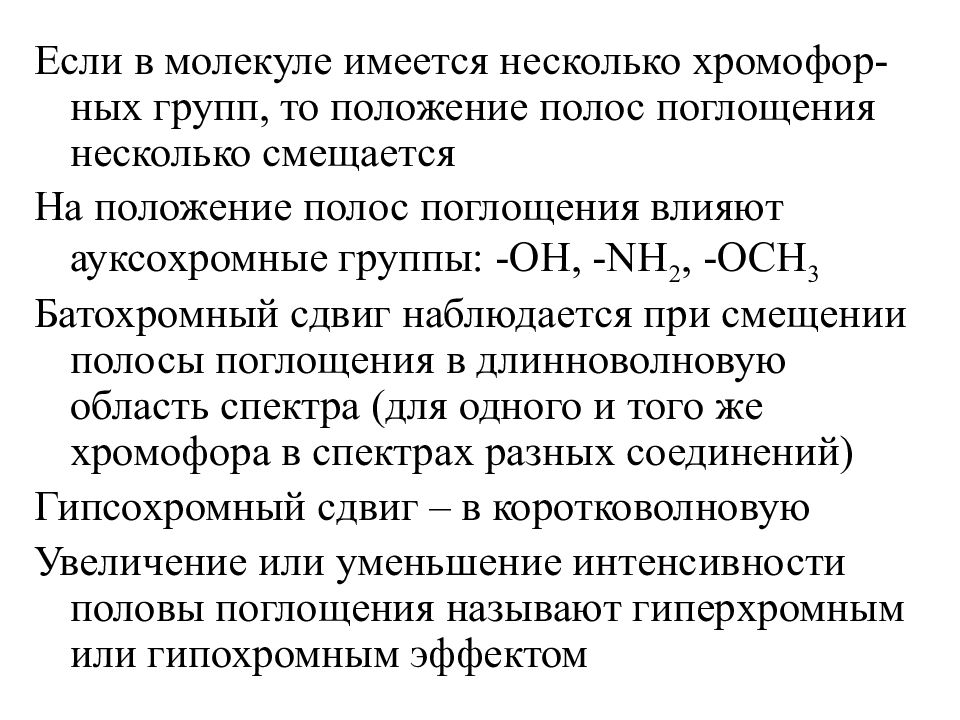

Если в молекуле имеется несколько хромофор-ных групп, то положение полос поглощения несколько смещается На положение полос поглощения влияют ауксохромные группы: - OH, -NH 2, -OCH 3 Батохромный сдвиг наблюдается при смещении полосы поглощения в длинноволновую область спектра (для одного и того же хромофора в спектрах разных соединений) Гипсохромный сдвиг – в коротковолновую Увеличение или уменьшение интенсивности половы поглощения называют гиперхромным или гипохромным эффектом

Изображение слайда

Слайд 35

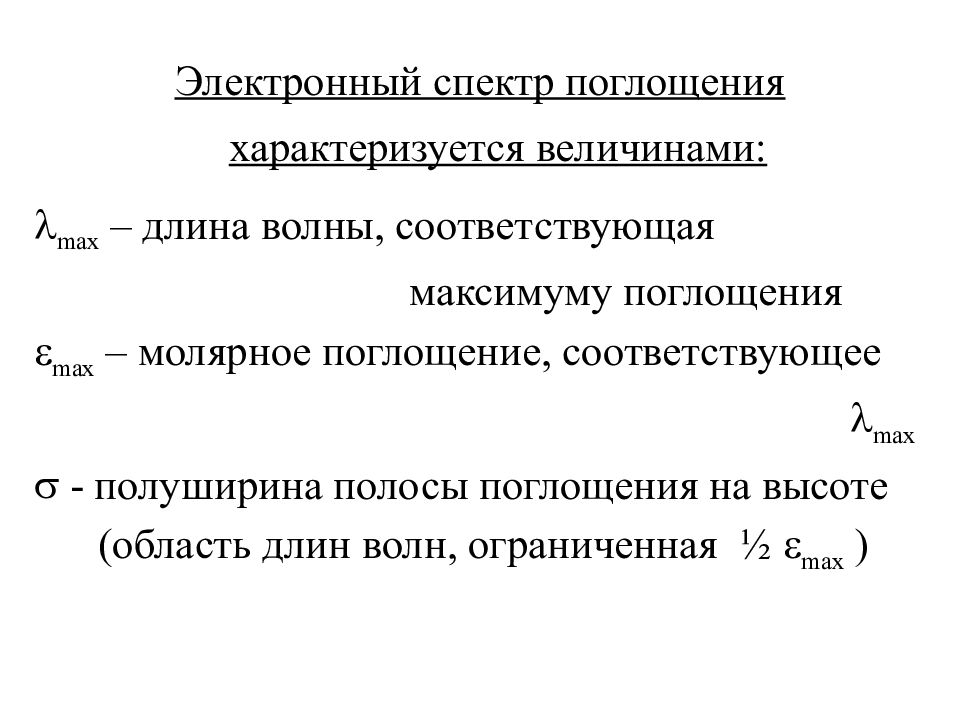

Электронный спектр поглощения характеризуется величинами:  max – длина волны, соответствующая максимуму поглощения  max – молярное поглощение, соответствующее  max - полуширина полосы поглощения на высоте (область длин волн, ограниченная ½  max )

Изображение слайда

Слайд 36

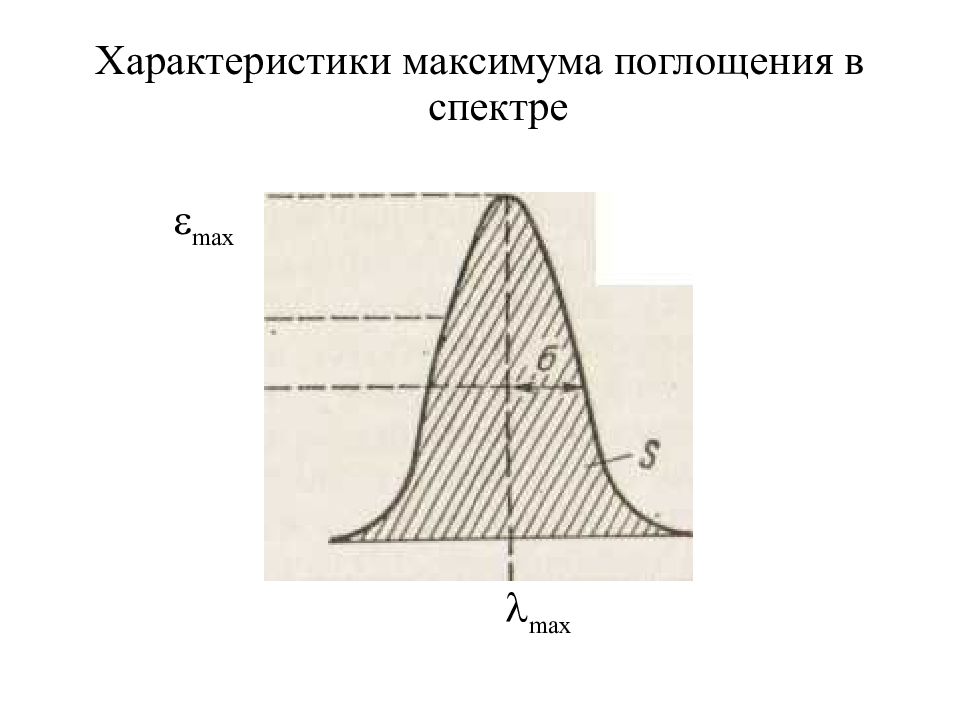

Характеристики максимума поглощения в спектре  max  max

Изображение слайда

Слайд 37

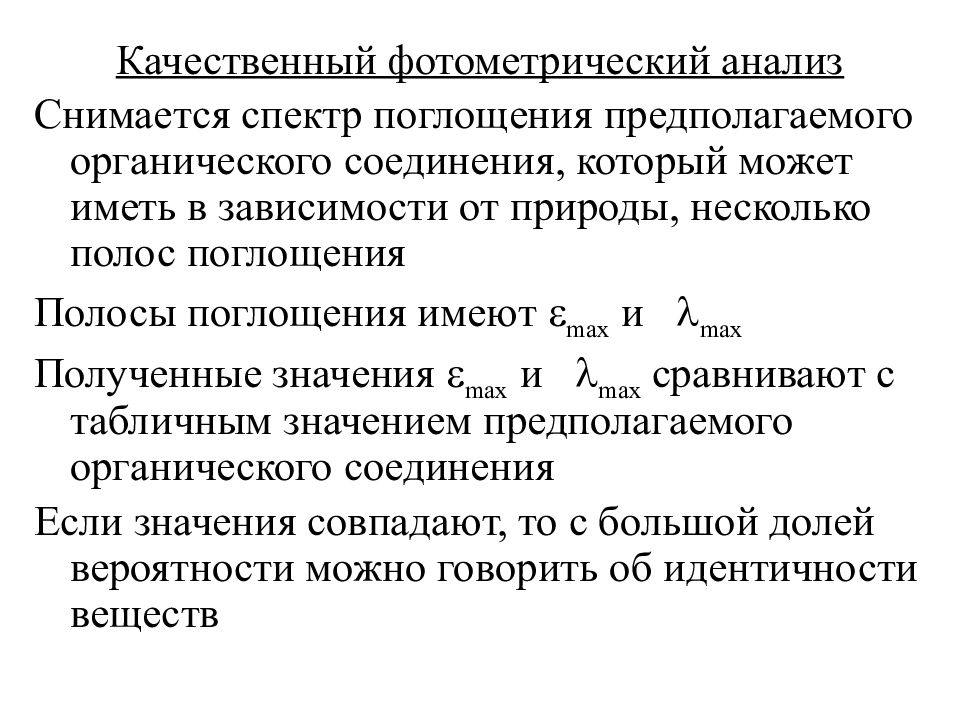

Качественный фотометрический анализ Снимается спектр поглощения предполагаемого органического соединения, который может иметь в зависимости от природы, несколько полос поглощения Полосы поглощения имеют  max и  max Полученные значения  max и  max сравнивают с табличным значением предполагаемого органического соединения Если значения совпадают, то с большой долей вероятности можно говорить об идентичности веществ

Изображение слайда

Слайд 38

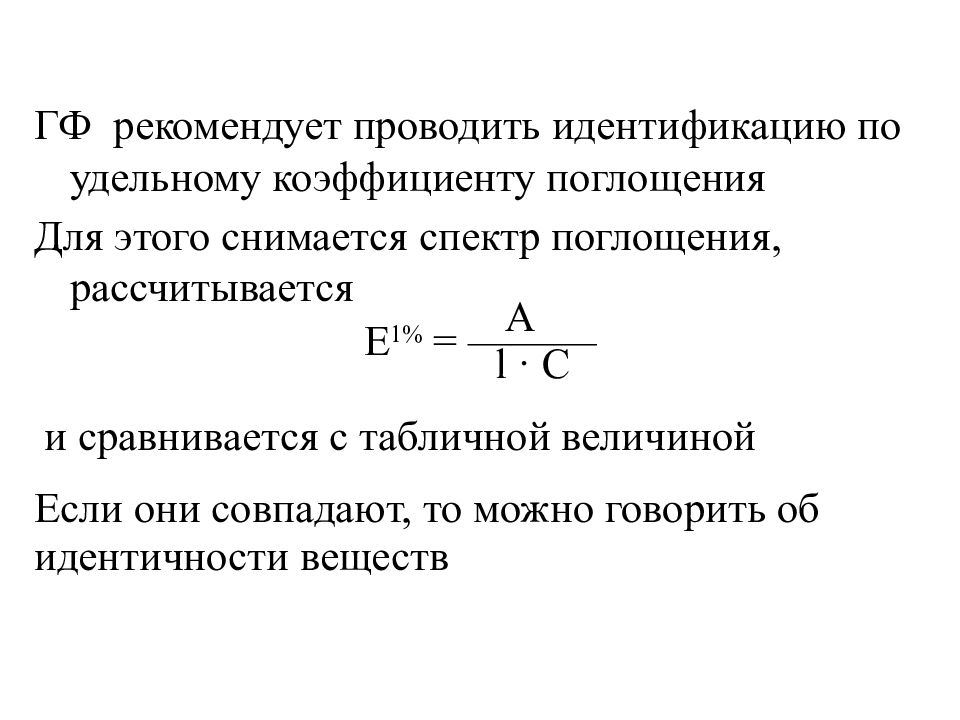

ГФ рекомендует проводить идентификацию по удельному коэффициенту поглощения Для этого снимается спектр поглощения, рассчитывается А Е 1% = ——— l · C и сравнивается с табличной величиной Если они совпадают, то можно говорить об идентичности веществ

Изображение слайда

Слайд 39

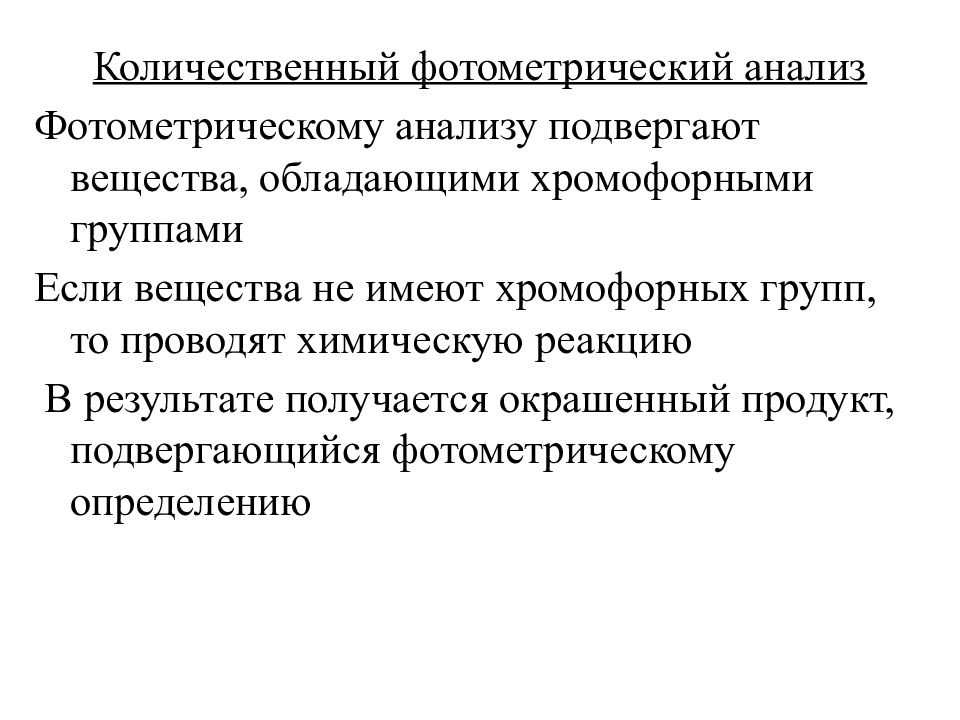

Количественный фотометрический анализ Фотометрическому анализу подвергают вещества, обладающими хромофорными группами Если вещества не имеют хромофорных групп, то проводят химическую реакцию В результате получается окрашенный продукт, подвергающийся фотометрическому определению

Изображение слайда

Слайд 40

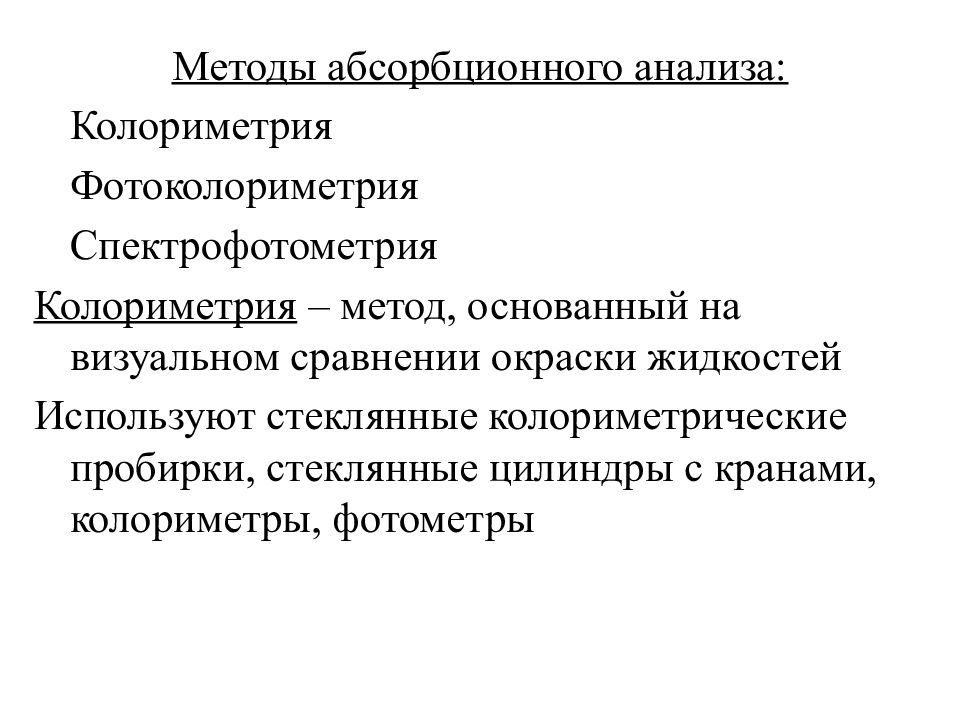

Методы абсорбционного анализа: Колориметрия Фотоколориметрия Спектрофотометрия Колориметрия – метод, основанный на визуальном сравнении окраски жидкостей Используют стеклянные колориметрические пробирки, стеклянные цилиндры с кранами, колориметры, фотометры

Изображение слайда

Слайд 41

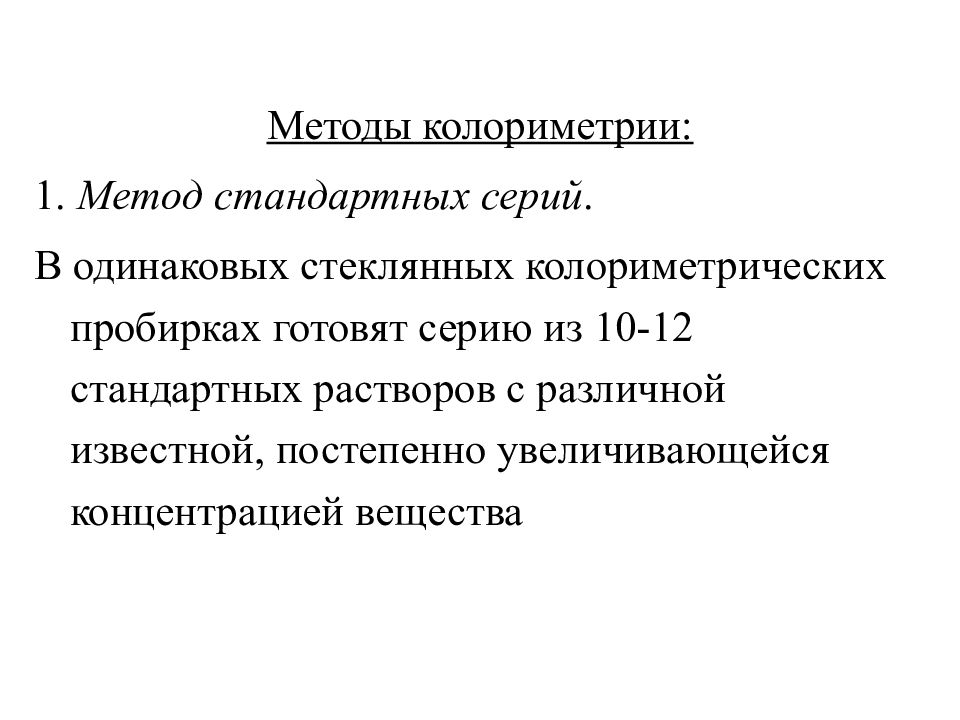

Методы колориметрии: 1. Метод стандартных серий. В одинаковых стеклянных колориметрических пробирках готовят серию из 10-12 стандартных растворов с различной известной, постепенно увеличивающейся концентрацией вещества

Изображение слайда

Слайд 42

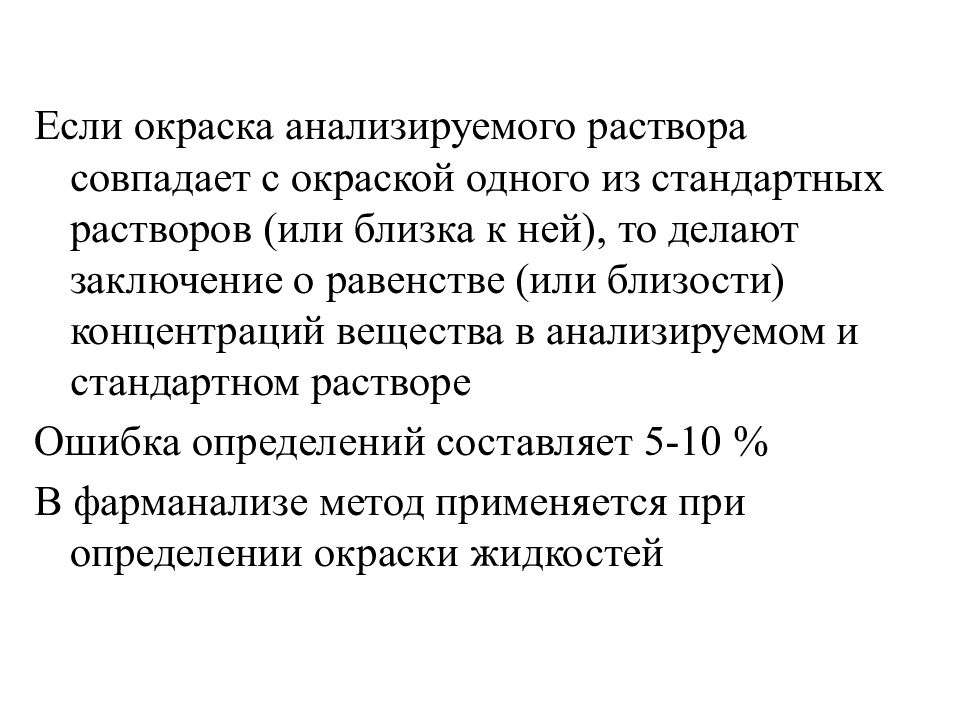

Если окраска анализируемого раствора совпадает с окраской одного из стандартных растворов (или близка к ней), то делают заключение о равенстве (или близости) концентраций вещества в анализируемом и стандартном растворе Ошибка определений составляет 5-10 % В фарманализе метод применяется при определении окраски жидкостей

Изображение слайда

Слайд 43

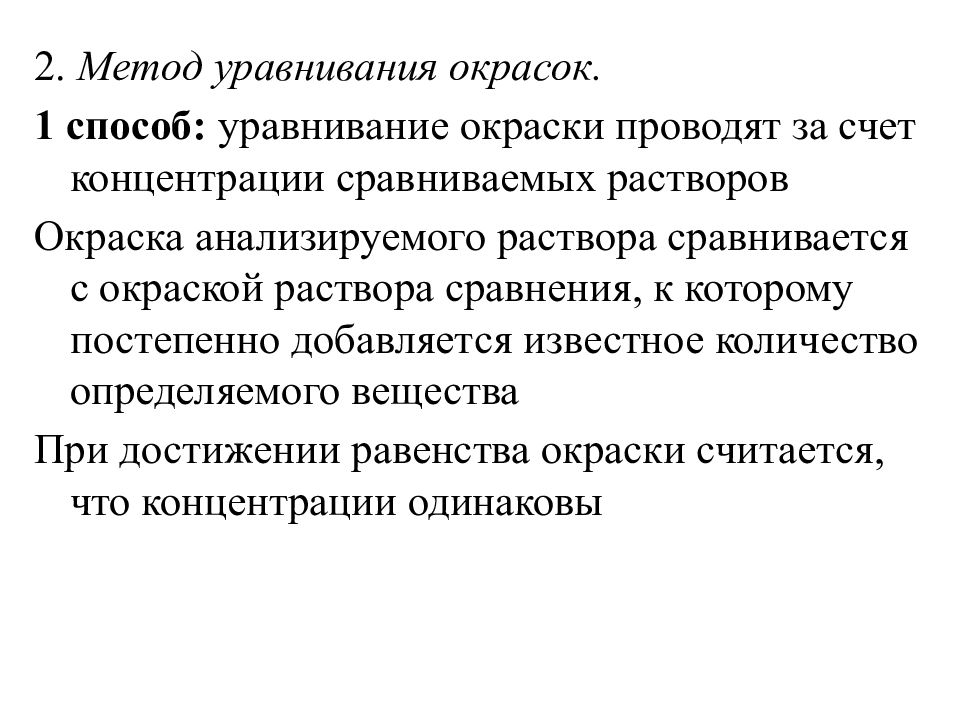

2. Метод уравнивания окрасок. 1 способ: уравнивание окраски проводят за счет концентрации сравниваемых растворов Окраска анализируемого раствора сравнивается с окраской раствора сравнения, к которому постепенно добавляется известное количество определяемого вещества При достижении равенства окраски считается, что концентрации одинаковы

Изображение слайда

Слайд 44

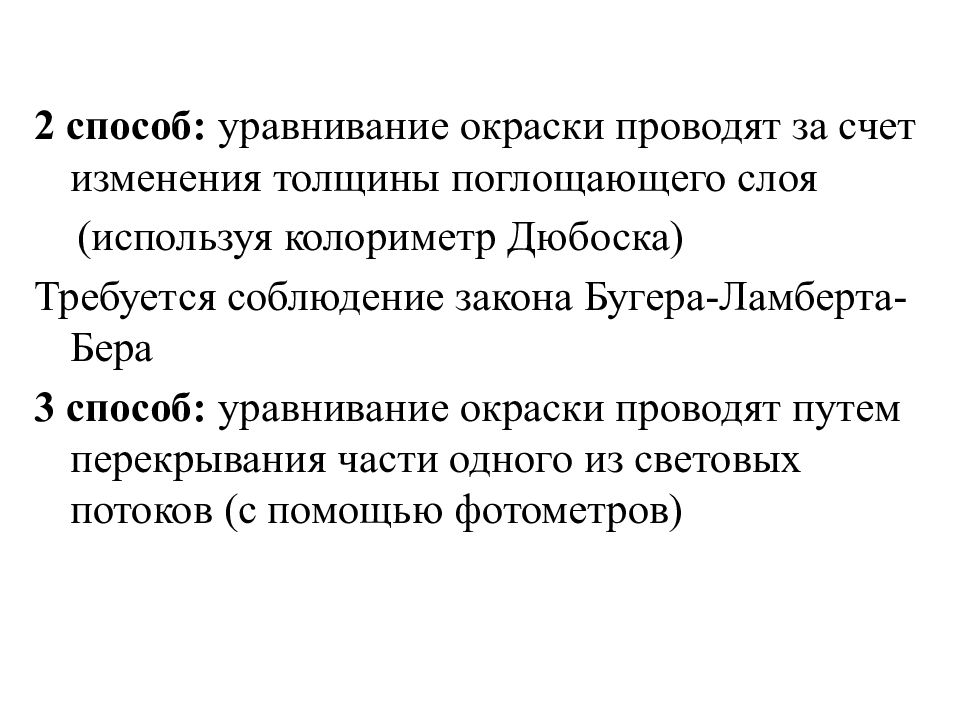

2 способ: уравнивание окраски проводят за счет изменения толщины поглощающего слоя (используя колориметр Дюбоска) Требуется соблюдение закона Бугера-Ламберта-Бера 3 способ: уравнивание окраски проводят путем перекрывания части одного из световых потоков (с помощью фотометров)

Изображение слайда

Слайд 45

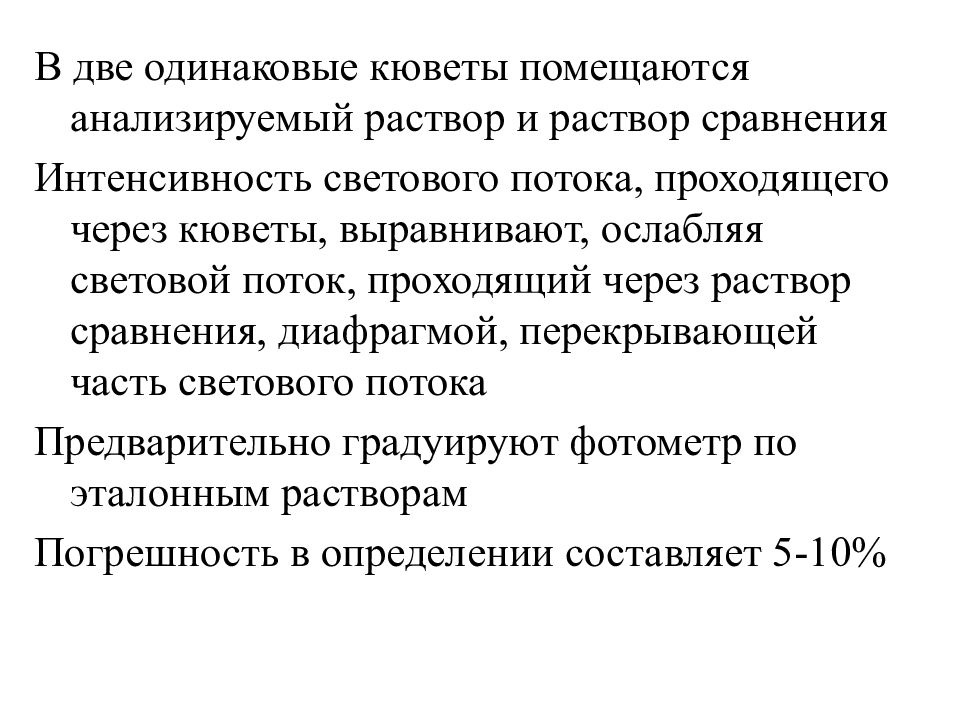

В две одинаковые кюветы помещаются анализируемый раствор и раствор сравнения Интенсивность светового потока, проходящего через кюветы, выравнивают, ослабляя световой поток, проходящий через раствор сравнения, диафрагмой, перекрывающей часть светового потока Предварительно градуируют фотометр по эталонным растворам Погрешность в определении составляет 5-10%

Изображение слайда

Слайд 46

3. Метод разбавления. Выравнивание интенсивности окраски анализируемого и стандартного растворов проводят путем разбавления растворителем первого или второго раствора Не требуется выполнение основного закона светопоглощения Погрешность в определении составляет 5-10%

Изображение слайда

Слайд 47

Фотоколориметрия – основана на измерении интенсивности светового потока, прошедшего через анализируемый раствор Измерения проводят, сравнивая светопогло-щение анализируемого раствора и раствора сравнения Измерения проводят при помощи фотоэлектро-колориметров (ФЭК)

Изображение слайда

Слайд 48

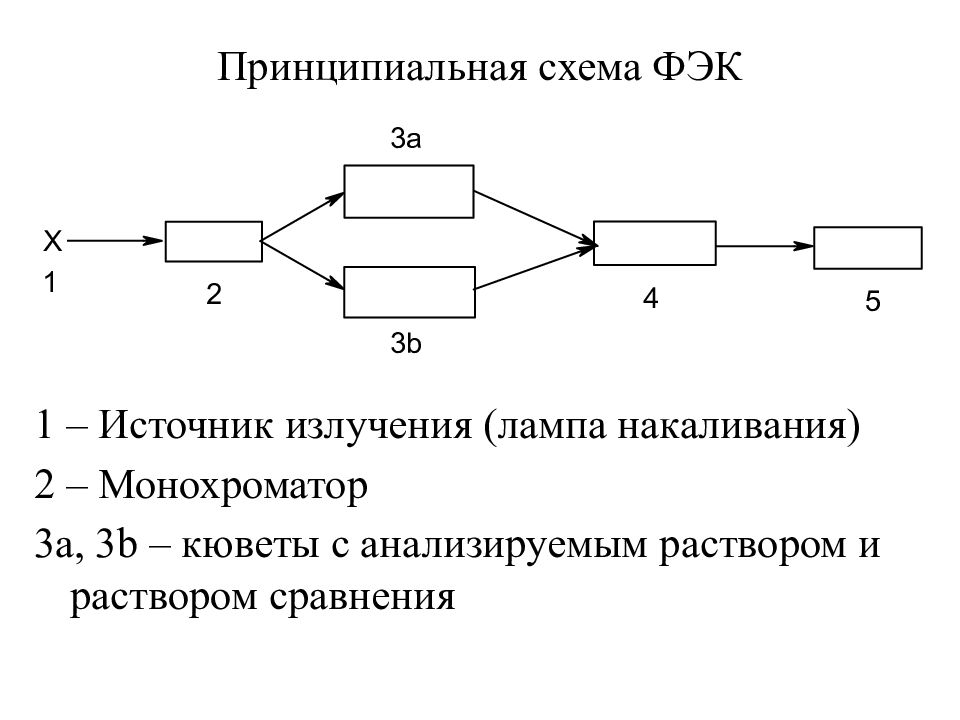

Принципиальная схема ФЭК 1 – Источник излучения (лампа накаливания) 2 – Монохроматор 3 a, 3 b – кюветы с анализируемым раствором и раствором сравнения

Изображение слайда

Слайд 49

4 – приемник излучения (фотоэлемент) 5 – регистрирующее устройство Чем больше светопоглощение анализируемого раствора (чем выше его оптическая плотность), тем меньше интенсивность светового потока, попадающего на фотоэлемент Монохроматор – светофильтр, пропускающий излучение шириной 20-50 нм Фотоколориметры снабжают несколькими светофильтрами, имеющими максимум светопропускания при различных длинах волн

Изображение слайда

Слайд 50

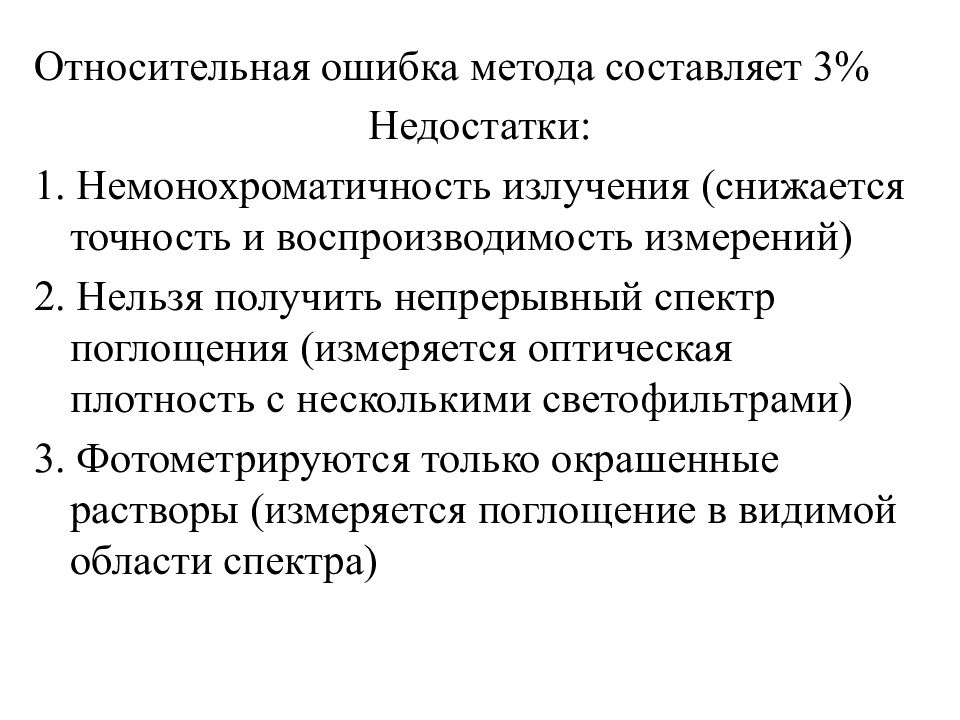

Относительная ошибка метода составляет 3% Недостатки: 1. Немонохроматичность излучения (снижается точность и воспроизводимость измерений) 2. Нельзя получить непрерывный спектр поглощения (измеряется оптическая плотность с несколькими светофильтрами) 3. Фотометрируются только окрашенные растворы (измеряется поглощение в видимой области спектра)

Изображение слайда

Слайд 51

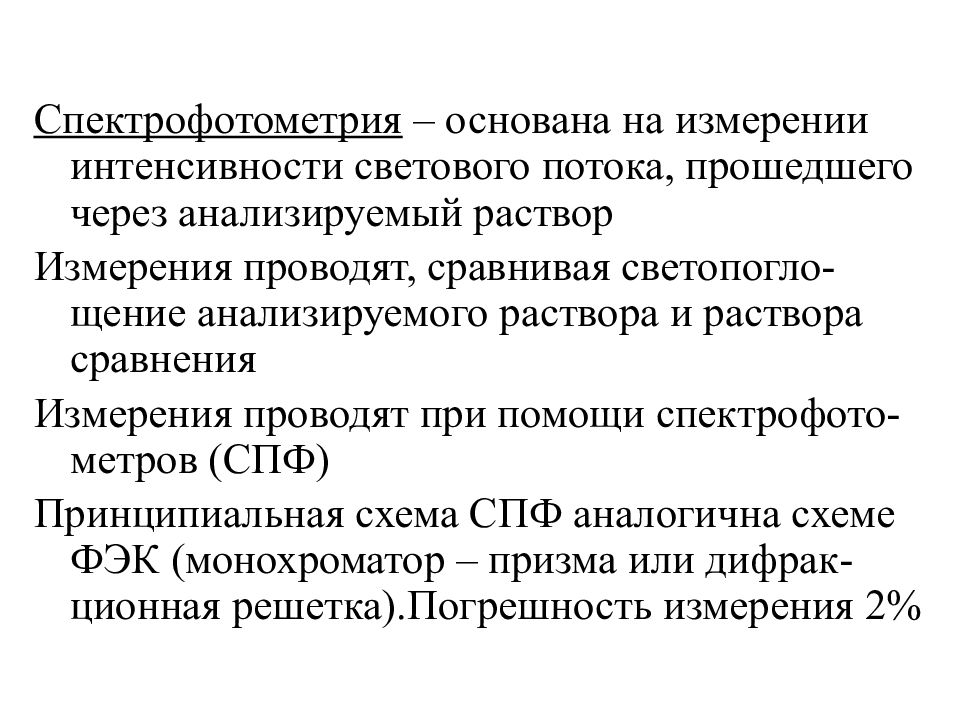

Спектрофотометрия – основана на измерении интенсивности светового потока, прошедшего через анализируемый раствор Измерения проводят, сравнивая светопогло-щение анализируемого раствора и раствора сравнения Измерения проводят при помощи спектрофото-метров (СПФ) Принципиальная схема СПФ аналогична схеме ФЭК (монохроматор – призма или дифрак-ционная решетка).Погрешность измерения 2%

Изображение слайда

Слайд 52

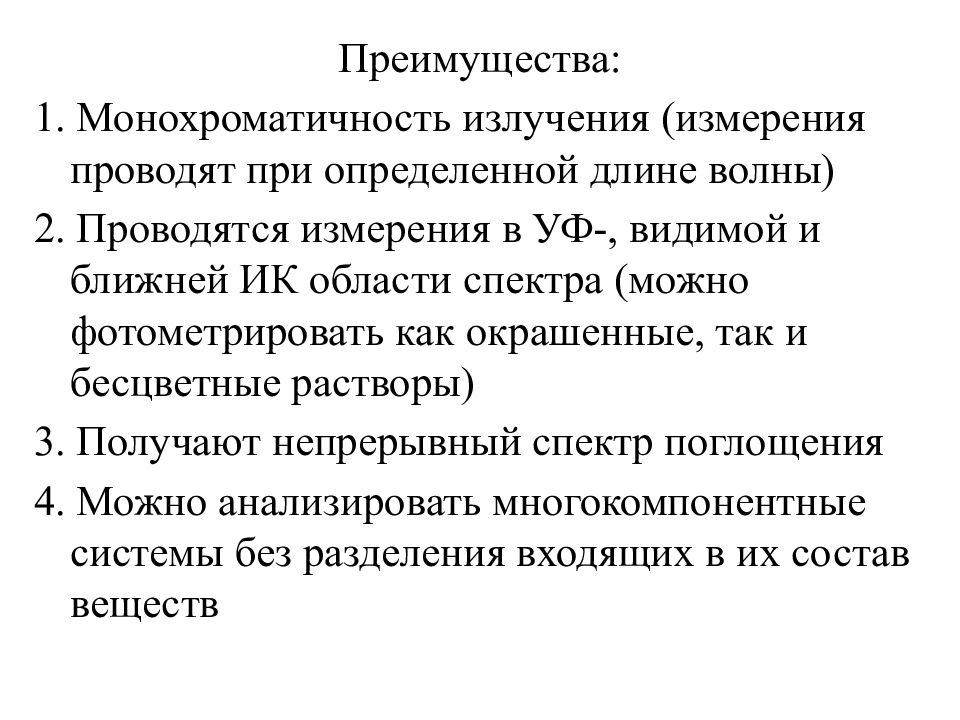

Преимущества: 1. Монохроматичность излучения (измерения проводят при определенной длине волны) 2. Проводятся измерения в УФ-, видимой и ближней ИК области спектра (можно фотометрировать как окрашенные, так и бесцветные растворы) 3. Получают непрерывный спектр поглощения 4. Можно анализировать многокомпонентные системы без разделения входящих в их состав веществ

Изображение слайда

Слайд 53

Изображение слайда

Слайд 54

Условия фотометрического определения 1. Выбор аналитической длины волны Это длина волны , при которой проводят фотометрические измерения Для этого снимают спектр поглощения раствора определяемого вещества и выбирают длину волны, соответствующую максимуму самой интенсивной полосы  поглощения

Изображение слайда

Слайд 55

2. Выбор концентрации измеряемого раствора и толщины поглощающего слоя Фотометрические измерения целесообразно проводить в интервале изменения оптической плотности А = 0,2 – 0,6 (систематическая ошибка наименьшая) Минимальная систематическая ошибка получается при А = 0,434 Если принять А=0,434, l =1, тогда С = 0,434/ 

Изображение слайда

Слайд 56

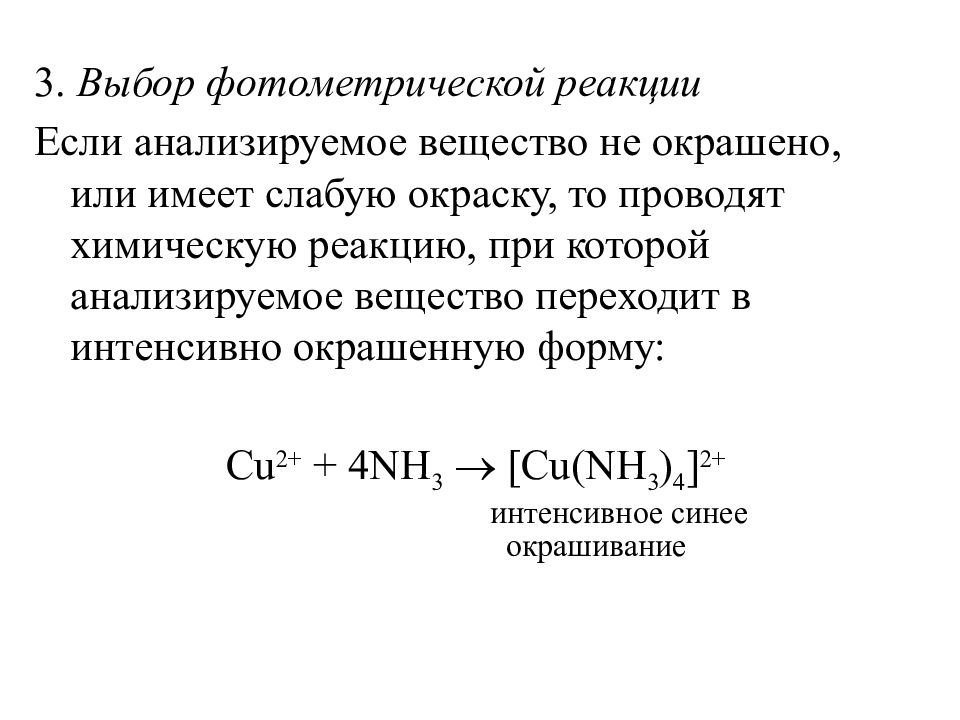

3. Выбор фотометрической реакции Если анализируемое вещество не окрашено, или имеет слабую окраску, то проводят химическую реакцию, при которой анализируемое вещество переходит в интенсивно окрашенную форму: Cu 2+ + 4NH 3  [Cu(NH 3 ) 4 ] 2+ интенсивное синее окрашивание

Изображение слайда

Слайд 57

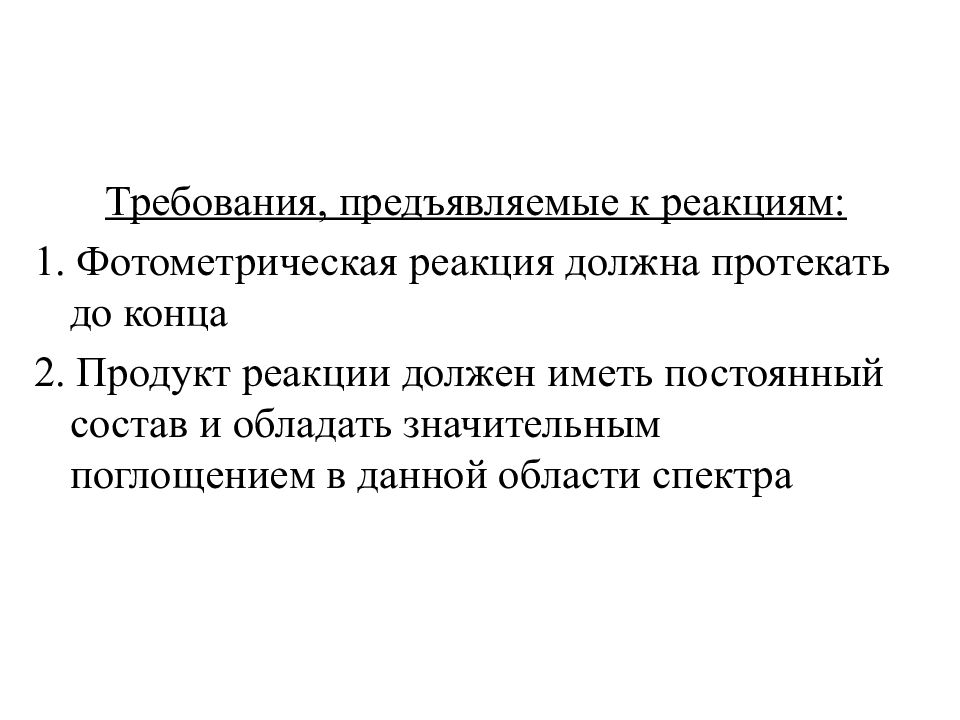

Требования, предъявляемые к реакциям: 1. Фотометрическая реакция должна протекать до конца 2. Продукт реакции должен иметь постоянный состав и обладать значительным поглощением в данной области спектра

Изображение слайда

Слайд 58

4. Выбор раствора сравнения Если в анализируемом растворе поглощает только само анализируемое вещество, то в качестве раствора сравнения берут чистый растворитель Если в растворе кроме анализируемого вещества содержатся другие компоненты, то раствор сравнения должен содержать все эти компоненты в тех же количествах, что и в анализируемом растворе, но без определяемого вещества

Изображение слайда

Слайд 59

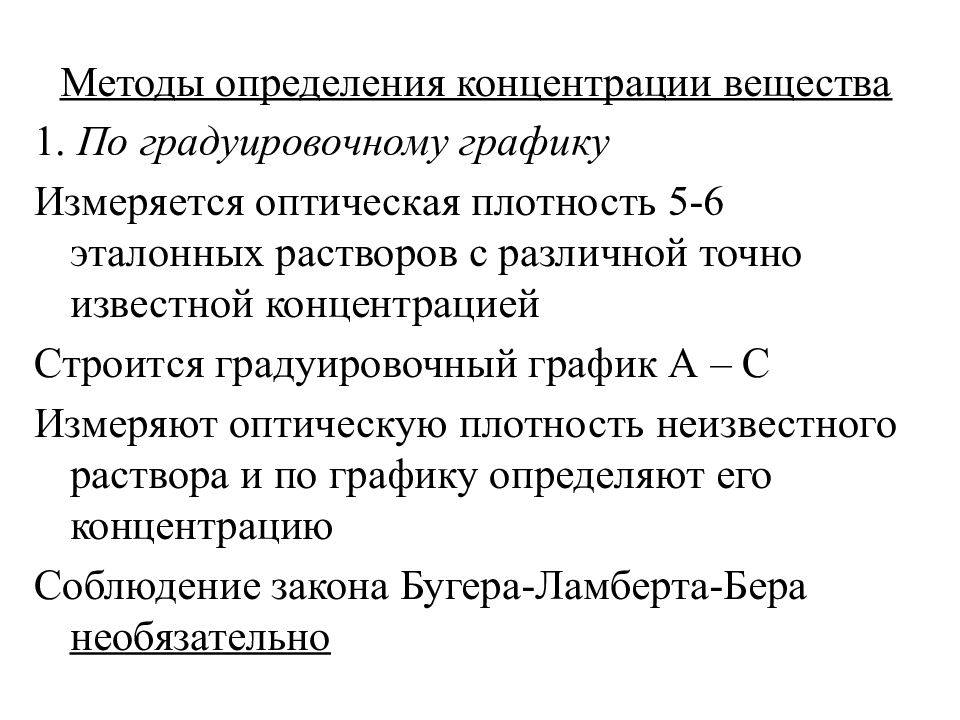

Методы определения концентрации вещества 1. По градуировочному графику Измеряется оптическая плотность 5-6 эталонных растворов с различной точно известной концентрацией Строится градуировочный график А – С Измеряют оптическую плотность неизвестного раствора и по графику определяют его концентрацию Соблюдение закона Бугера-Ламберта-Бера необязательно

Изображение слайда

Слайд 60

Если закон Бугера-Ламберта-Бера не соблюдается, то при построении графической зависимости берут большее количество эталонных растворов, чтобы как можно точнее построить график

Изображение слайда

Слайд 61

2. Метод одного стандарта Измеряют оптическую плотность стандартного раствора с точно известной концентрацией А ст – С ст В тех же условиях измеряют оптическую плотность раствора с неизвестной концентрацией А х – С х Составляют пропорцию: А ст С ст —— = —— А х С х

Изображение слайда

Слайд 62

Отсюда: А х · Сст С х = ———— А ст Соблюдение закона Бугера-Ламберта-Бера обязательно Концентрации анализируемого раствора и стандартного раствора должны быть близки

Изображение слайда

Слайд 63

3. Метод добавок Измеряют оптическую плотность раствора с неизвестной концентрацией А х – С х В тех же условиях измеряют оптическую плотность раствора с неизвестной концентрацией, к которому добавили точно известное количество определяемого вещества А х+а – С х + С а Составляют пропорцию: А х С х —— = ——— А х+а С х + С а

Изображение слайда

Слайд 64

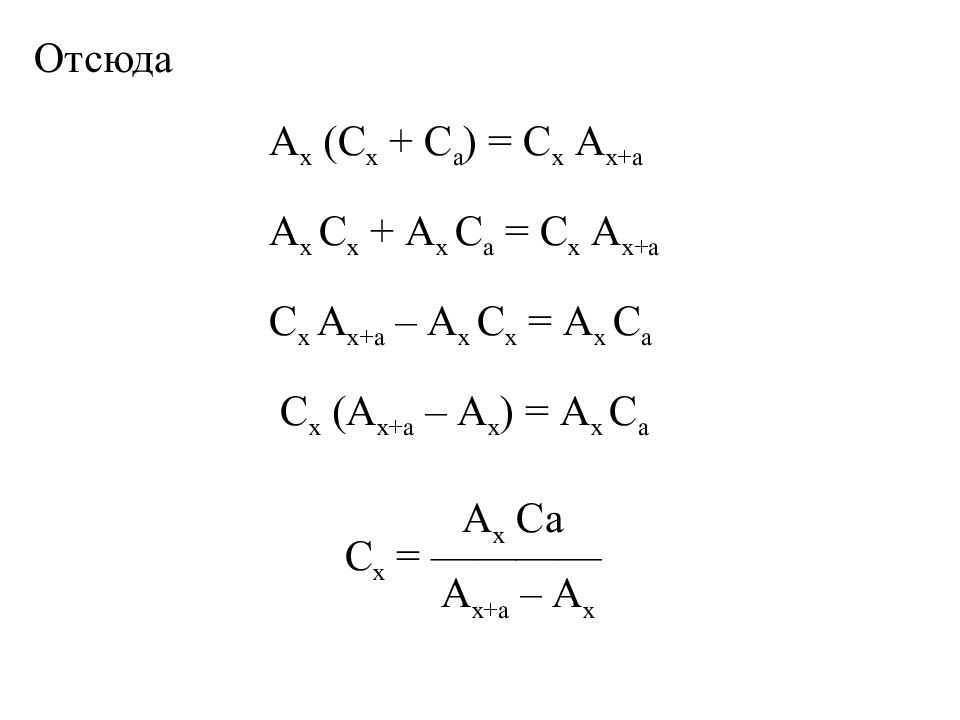

Отсюда А х (С х + С а ) = С х А х+а А х С х + А х С а = С х А х+а С х А х+а – А х С х = А х С а С х (А х+а – А х ) = А х С а А х Са С х = ———— А х+а – А х

Изображение слайда

Слайд 65

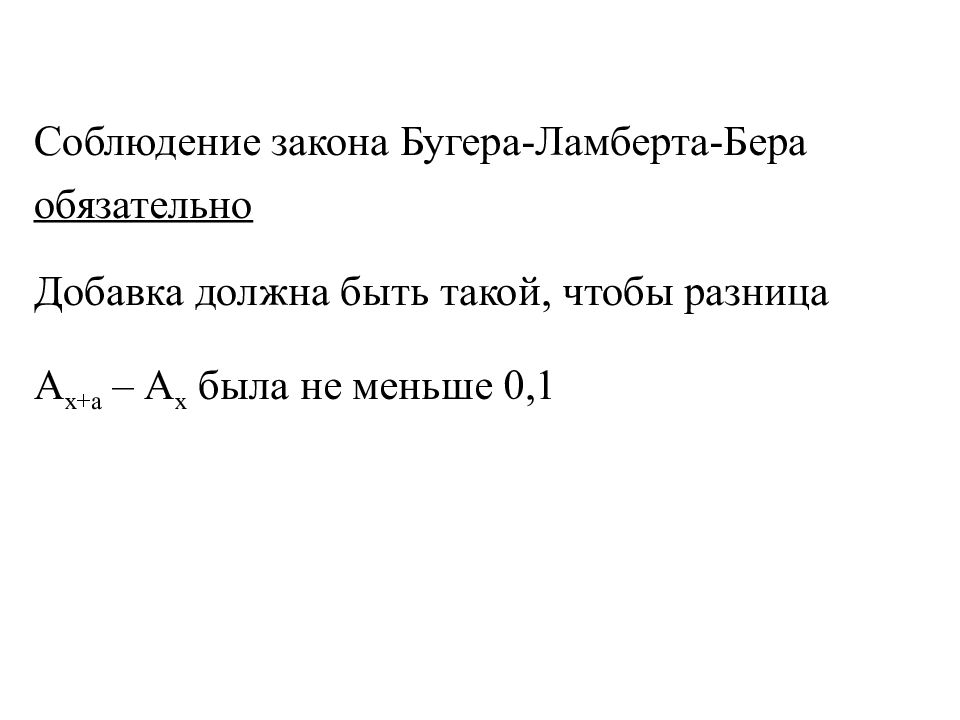

Соблюдение закона Бугера-Ламберта-Бера обязательно Добавка должна быть такой, чтобы разница А х+а – А х была не меньше 0,1

Изображение слайда

Слайд 66

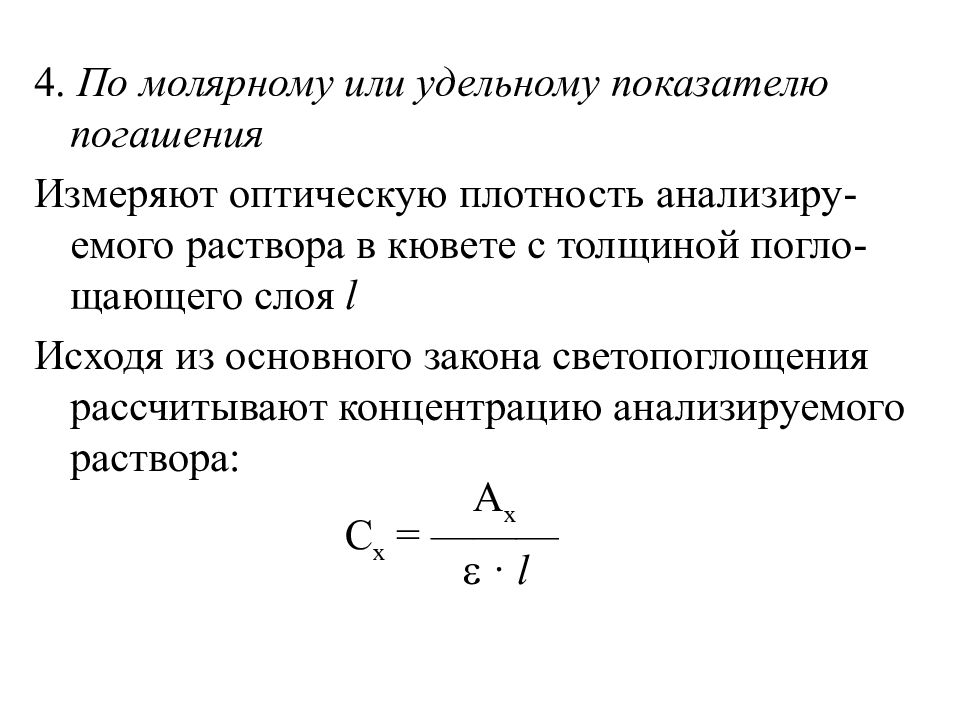

4. По молярному или удельному показателю погашения Измеряют оптическую плотность анализиру-емого раствора в кювете с толщиной погло-щающего слоя l Исходя из основного закона светопоглощения рассчитывают концентрацию анализируемого раствора: А х С х = ———  · l

Изображение слайда

Слайд 67

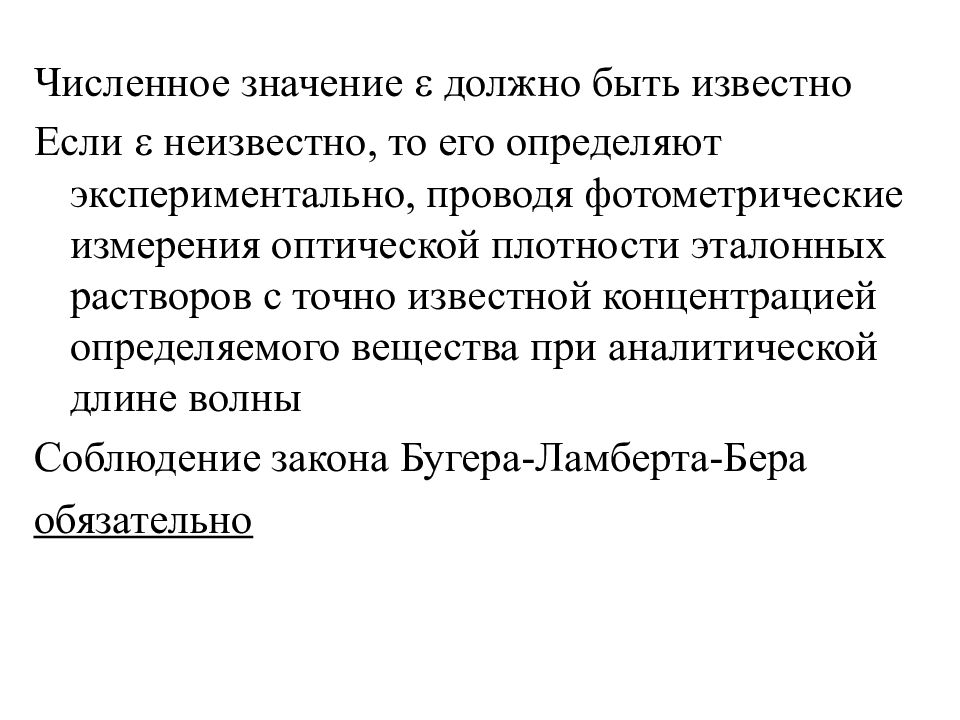

Численное значение  должно быть известно Если  неизвестно, то его определяют экспериментально, проводя фотометрические измерения оптической плотности эталонных растворов с точно известной концентрацией определяемого вещества при аналитической длине волны Соблюдение закона Бугера-Ламберта-Бера обязательно

Изображение слайда

Слайд 68

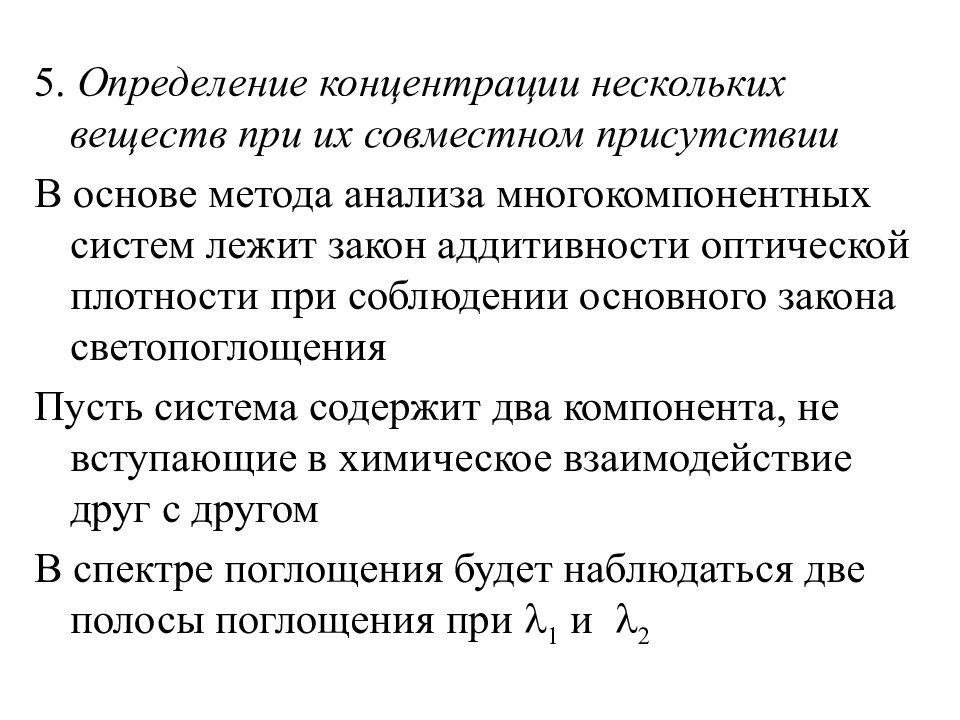

5. Определение концентрации нескольких веществ при их совместном присутствии В основе метода анализа многокомпонентных систем лежит закон аддитивности оптической плотности при соблюдении основного закона светопоглощения Пусть система содержит два компонента, не вступающие в химическое взаимодействие друг с другом В спектре поглощения будет наблюдаться две полосы поглощения при  1 и  2

Изображение слайда

Слайд 69

Полосы частично накладываются друг на друга и суммарное светопоглощение раствора при обеих длинах волн складывается из светопоглощения обоих компонентов  1  2

Изображение слайда

Слайд 70

Если измерить оп. плотность раствора при двух длинах волн  1 и  2, то согласно закону аддитивности можно написать: А 1 =  1 ( 1 ) · С 1 · l +  2 ( 1 ) · С 2 · l А 2 =  1 ( 2 ) · С 1 · l +  2 ( 2 ) · С 2 · l Решая систему уравнений находят концен-трации компонентов С 1 и С 2

Изображение слайда

Слайд 71

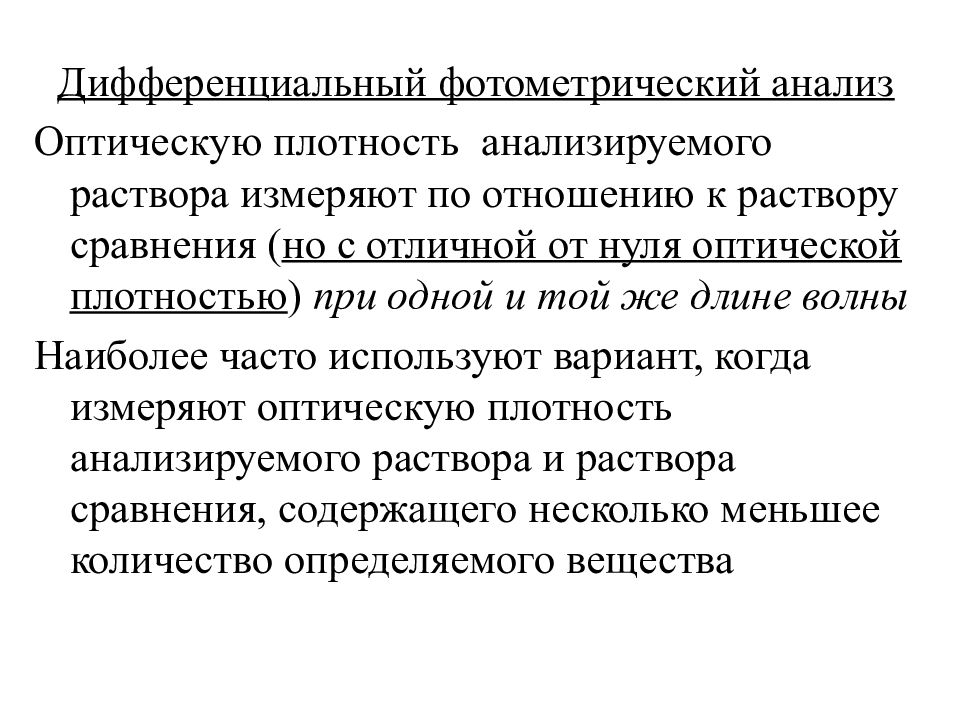

Дифференциальный фотометрический анализ Оптическую плотность анализируемого раствора измеряют по отношению к раствору сравнения ( но с отличной от нуля оптической плотностью ) при одной и той же длине волны Наиболее часто используют вариант, когда измеряют оптическую плотность анализируемого раствора и раствора сравнения, содержащего несколько меньшее количество определяемого вещества

Изображение слайда

Слайд 72

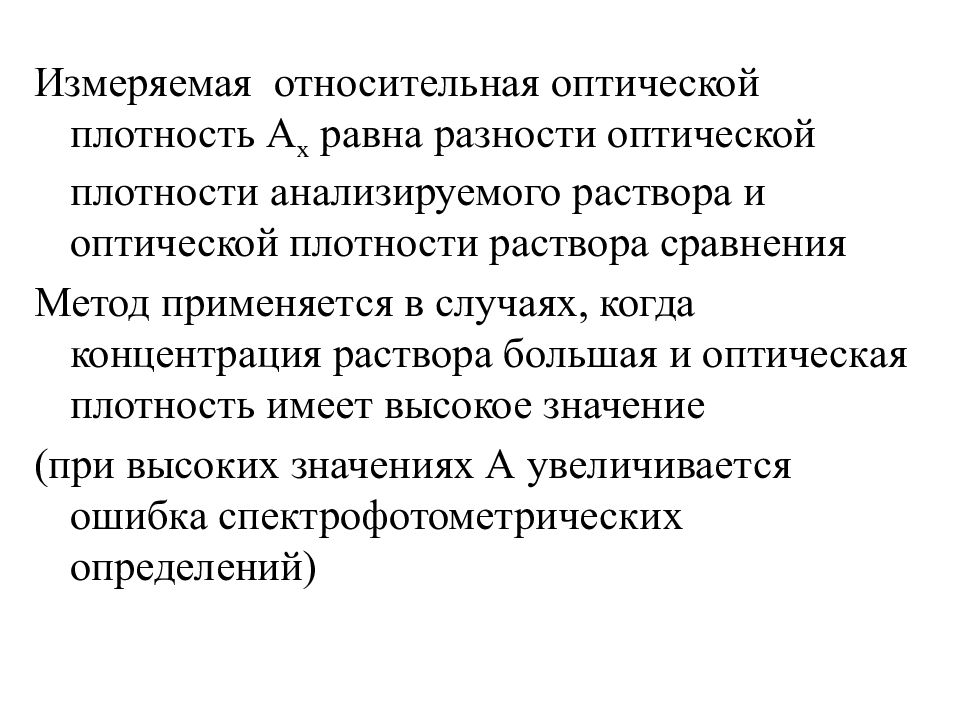

Измеряемая относительная оптической плотность А х равна разности оптической плотности анализируемого раствора и оптической плотности раствора сравнения Метод применяется в случаях, когда концентрация раствора большая и оптическая плотность имеет высокое значение (при высоких значениях А увеличивается ошибка спектрофотометрических определений)

Изображение слайда

Слайд 73

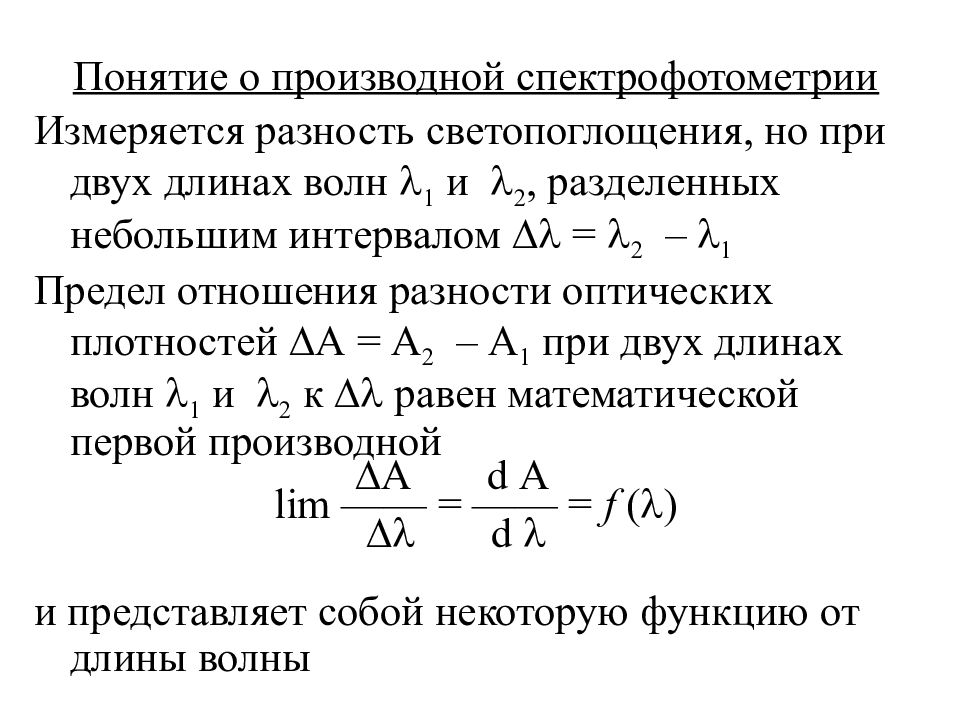

Понятие о производной спектрофотометрии Измеряется разность светопоглощения, но при двух длинах волн  1 и  2, разделенных небольшим интервалом  =  2 –  1 Предел отношения разности оптических плотностей А = А 2 – А 1 при двух длинах волн  1 и  2 к  равен математической первой производной А d А lim —— = —— = f (  )  d  и представляет собой некоторую функцию от длины волны

Изображение слайда

Слайд 74

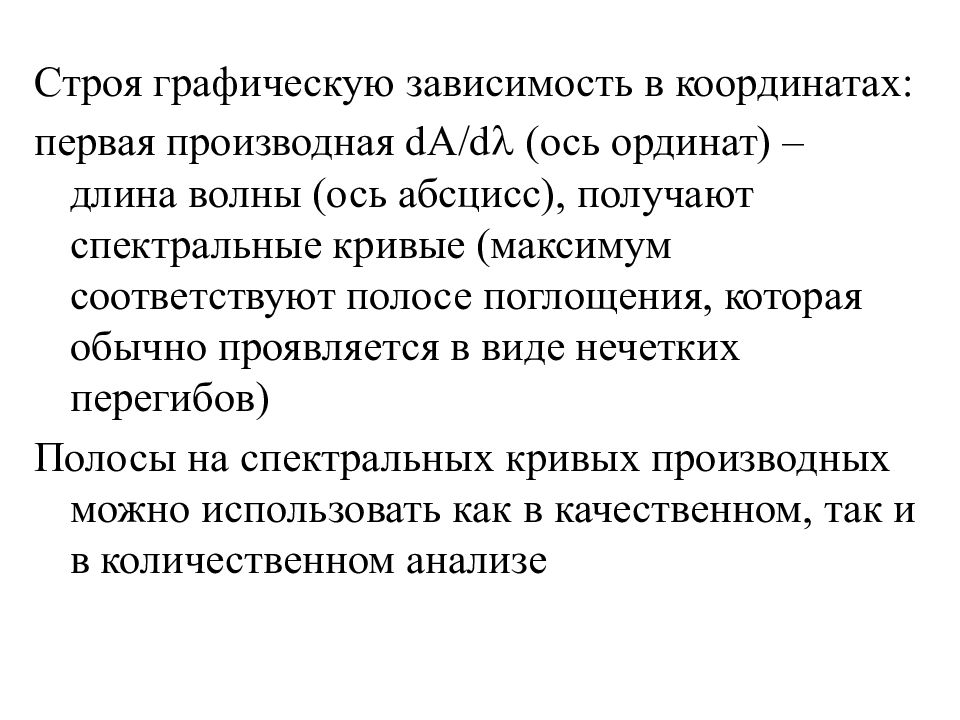

Строя графическую зависимость в координатах: первая производная d А/ d  (ось ординат) – длина волны (ось абсцисс), получают спектральные кривые (максимум соответствуют полосе поглощения, которая обычно проявляется в виде нечетких перегибов) Полосы на спектральных кривых производных можно использовать как в качественном, так и в количественном анализе

Изображение слайда

Слайд 75

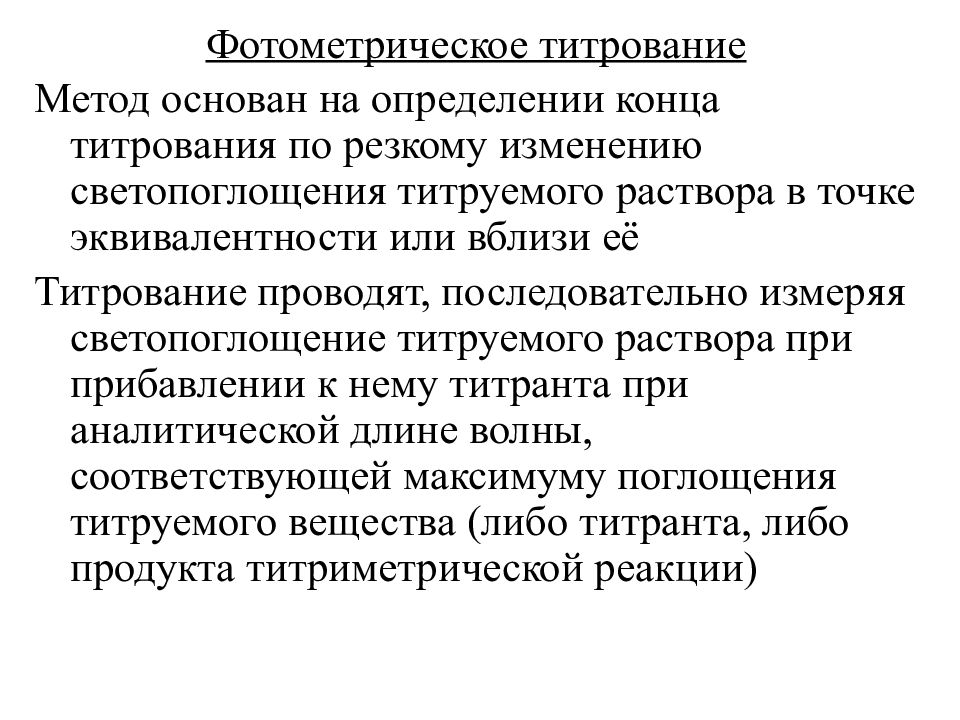

Фотометрическое титрование Метод основан на определении конца титрования по резкому изменению светопоглощения титруемого раствора в точке эквивалентности или вблизи её Титрование проводят, последовательно измеряя светопоглощение титруемого раствора при прибавлении к нему титранта при аналитической длине волны, соответствующей максимуму поглощения титруемого вещества (либо титранта, либо продукта титриметрической реакции)

Изображение слайда

Слайд 76

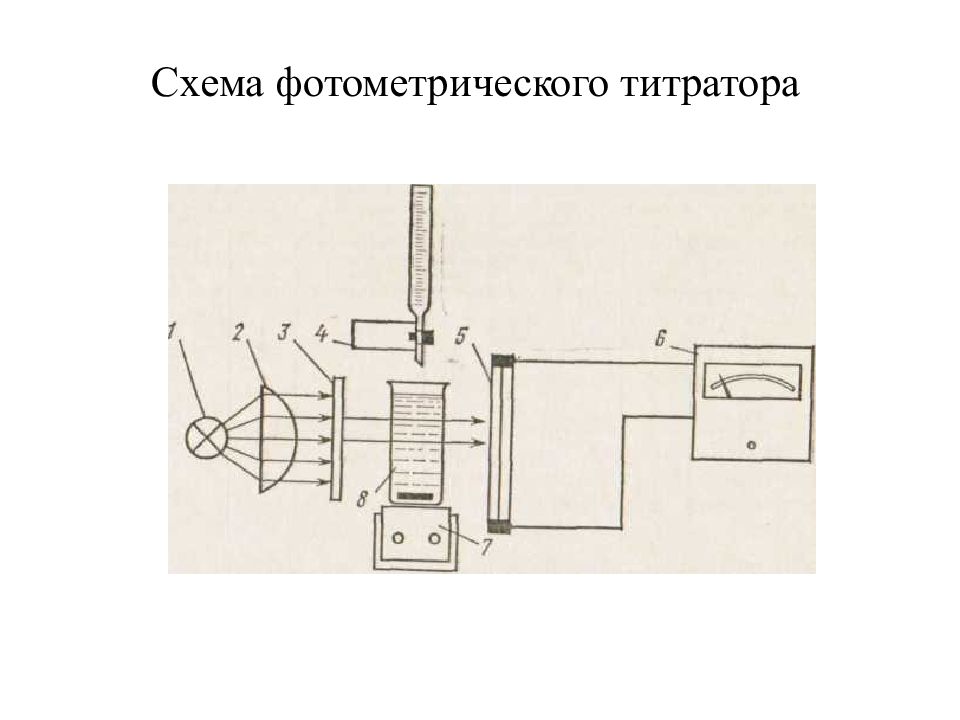

Схема фотометрического титратора

Изображение слайда

Слайд 77

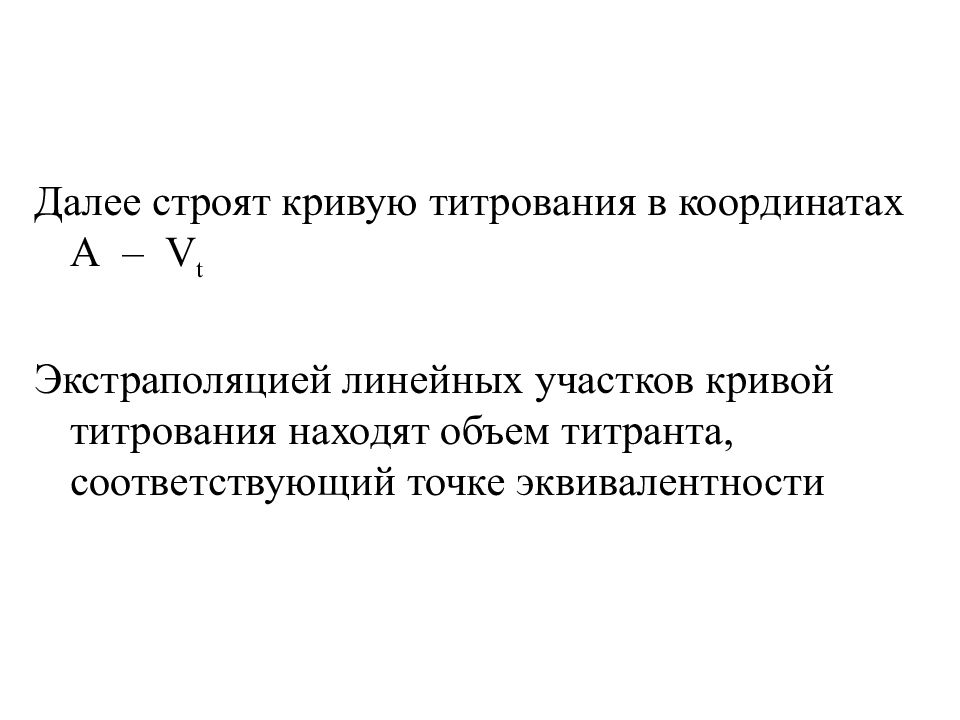

Далее строят кривую титрования в координатах А – V t Экстраполяцией линейных участков кривой титрования находят объем титранта, соответствующий точке эквивалентности

Изображение слайда

Слайд 78

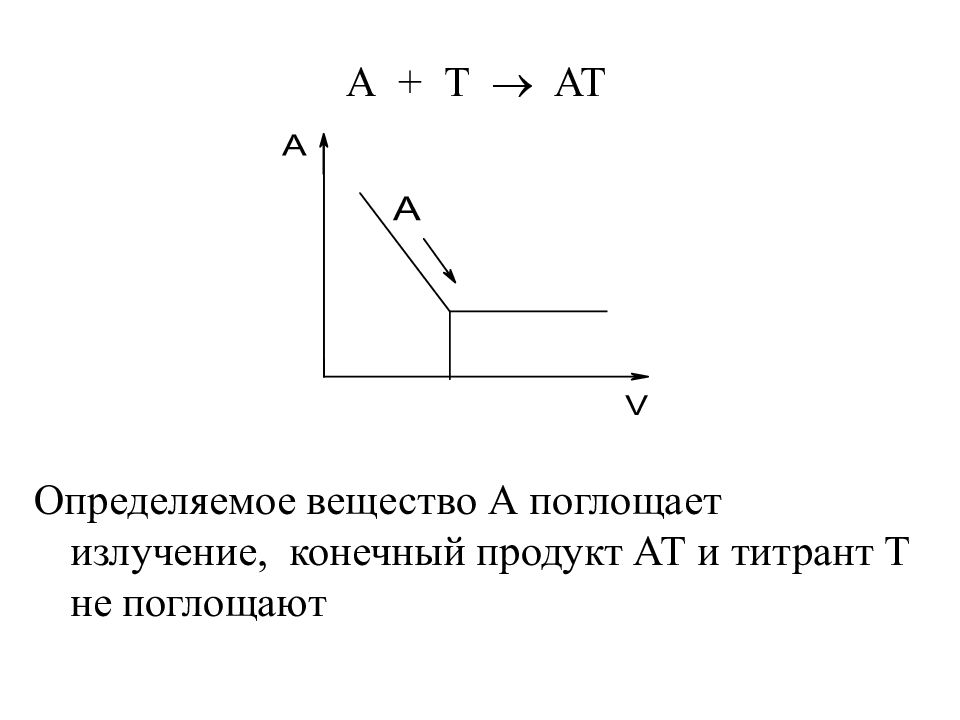

Кривые спектрофотометрического титрования А + T  AT Определяемое вещество А и конечный продукт АТ не поглощают излучение

Изображение слайда

Слайд 79

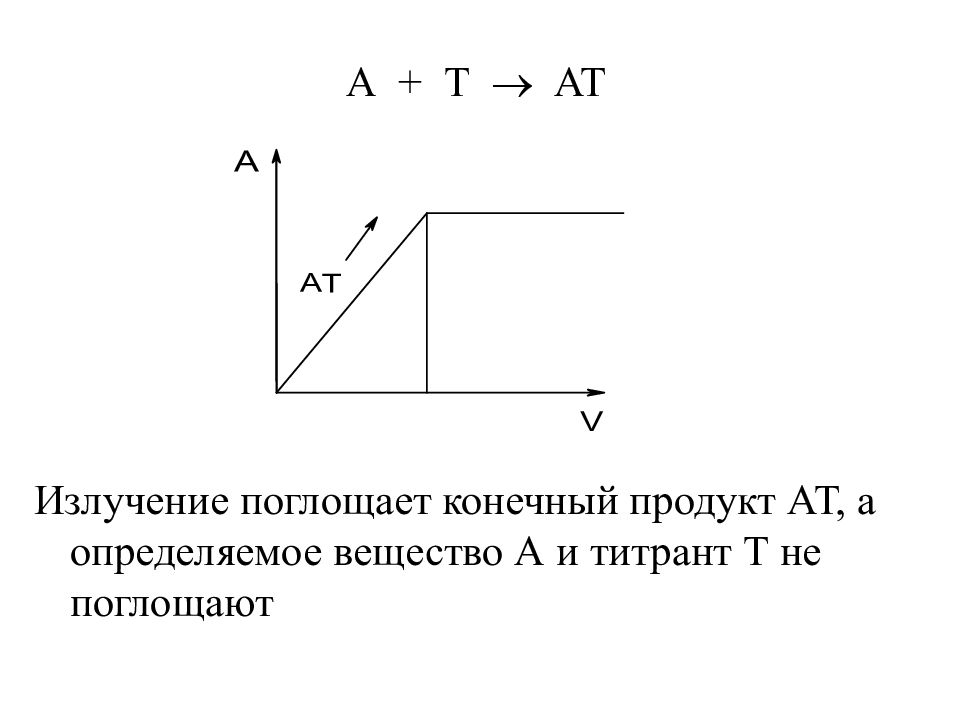

А + T  AT Излучение поглощает конечный продукт АТ, а определяемое вещество А и титрант Т не поглощают

Изображение слайда

Слайд 80

А + T  AT Определяемое вещество А поглощает излучение, конечный продукт АТ и титрант Т не поглощают

Изображение слайда

Слайд 81

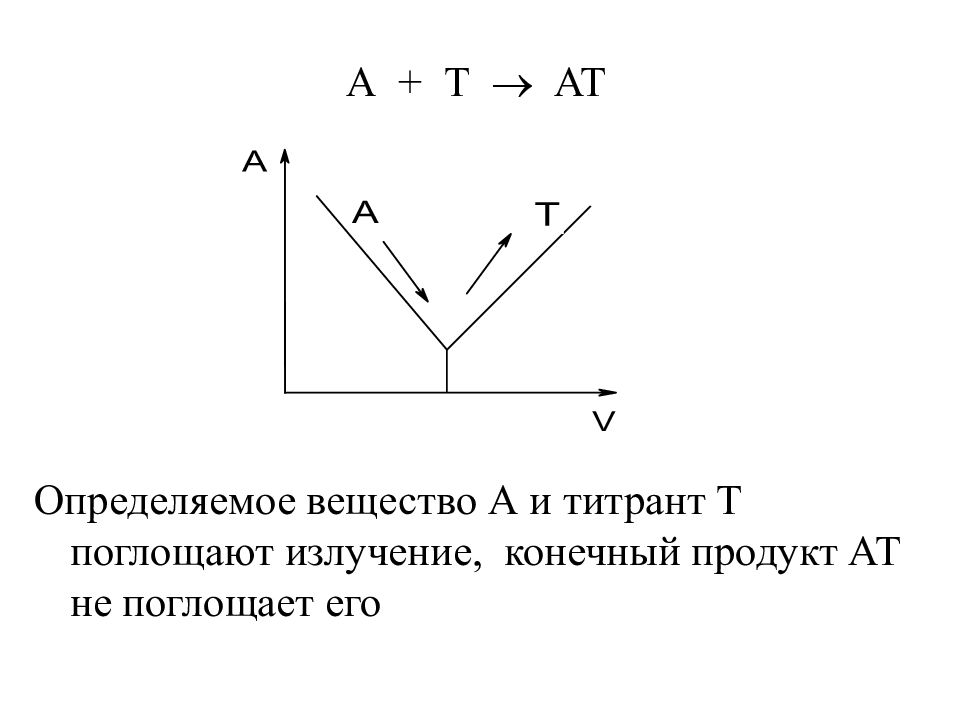

А + T  AT Определяемое вещество А и титрант Т поглощают излучение, конечный продукт АТ не поглощает его

Изображение слайда

Последний слайд презентации: 24 Opticheskie metody analiza-1

По сравнению с прямой фотометрией, метод фотометрического титрования имеет более высокую точность, т.к. в процессе титрования определяется не абсолютное значение оптической плотности, а её изменение

Изображение слайда

Похожие презентации
